Водоотвод с плоской кровли: наружное водоотведение, правила монтажа

Конструктивные особенности плоской крыши требуют соответствующих технологических решений по обеспечению водонепроницаемости, а также отвода осадков. В противном случае кровельный пирог довольно быстро придет в негодность, с последующим профилактическим или капитальным ремонтом. Водоотвод с плоской кровли избежать негативных последствий.

Обустройство правильной системы водоотвода не позволяет скапливаться осадкам на плоскости, и не допускает приведения в негодность верхнего слоя гидроизоляции.

Традиционные и современные водоотводные системы ↑

Для плоских крыш используются различные типы водоотводящих систем, которые можно классифицировать следующим образом.

1Неорганизованные. По сути это не водосточная система, а правильно спроектированная крыша. Осадки отводятся путем стекания по уклону и со свесов кровли. При этом вылет карнизов должен составлять минимум 500 мм. Чаще всего неорганизованные водостоки применяются на зданиях хозяйственного назначения, и высотой не более 2-х этажей. В случае такого обустройства водоотвода на высоких постройках вода будет попадать на стены. 2Организованные. Данный тип систем включает в себя несколько видов водостоков:

Традиционные. Это классические водосточные желоба с расположенными воронками и трубами. Монтируются либо в самой низкой точке плоской крыши, или же в спроектированных выступах. Такая система может применяться в постройках жилого и нежилого фонда с высотой не более 5-ти этажей.
Внутренние. Подобные водосточные системы чаще всего представлены двумя подвидами: гравитационно-вакуумными, и сифонно-вакуумными системами.

В обеих вариантах водосборники устанавливаются на плоскости крыши обычно в самой низкой ее части. Причем эффективно система будет работать, если уклон в сторону воронок будет минимум 3%. Дальнейший отвод потока осуществляется путем монтажа труб внутри кровельного пирога или снаружи с дальнейшим выводом в ливневку или канализацию. Данные типы водоотводных устройств целесообразно монтировать на зданиях с высотой более чем 3-5 этажей.

Внутренние гравитационные системы для отвода осадков с плоской крыши наиболее эффективны, однако их желательно закладывать в проект здания еще на этапе его постройки. При этом подбираются соответствующие комплектующие детали с учетом климатических особенностей региона.
Типы водосточных воронок ↑
Один из основных элементов водосточной системы плоской крыши это водосборник или воронка.
Внутренние устройства по стоку осадков кардинально отличаются от традиционных использующихся при установке на скатных типах кровельных конструкций. Это обусловлено точечным расположением воронки, а также затруднительной очисткой от засоров. С учетом таких условий для установки на плоских крышах фитинги подбираются по следующим критериям.
В соответствии с пропускной способностью. Измерение параметра осуществляется возможностью отвода максимального объема за определенный отрезок времени. Обычно пропускная способность зависит от диаметра воронки.

Способам крепления к гидроизоляции. Подобные устройства представлены универсальными обжимными конструкциями, или же воронками с фартуками из гидроизолирующего материала (рубероида, ПВХ и прочих).
По конструктивным особенностям. Бывают одно- и двух составными, причем второй вариант предпочтительней для плоских крыш с возможностью подвижек (деревянные невентилируемые типы кровельного пирога). Также водосборные воронки бывают одно- или двухуровневые. Использование их диктуется расположением гидроизоляционного слоя. Если он уложен непосредственно на верх пирога, то монтируют одноуровневые воронки, при монтаже гидроизоляции внутри под балластом или теплоизолятором – двухуровневые.
Совет
При выборе водосборников обязательно учитываются климатические особенности региона. Тем более не стоит забывать о зимнем периоде, когда объем талых осадков может значительно нагрузить сточную систему. Поэтому нужно подбирать воронки со значительным запасом пропускной способности.

Правила монтажа внутренних водосточных систем ↑
Монтаж наружных систем стока осадков более прост, чем внутренний, включающий в себя конструкцию из труб, состоящую со следующих элементов.
Воронки.
Стояки.
Отводные трубы.
Выпуски.
Для эффективного функционирования систем нужно придерживаться многих рекомендаций. Например, запрещено располагать водоприемные фитинги рядом с наружной стеной, в противном случае вся сложная конструкция просто замерзнет в зимний период. Обычно все линии монтируют в продольной проекции плоской крыши.
Правила сборки внутреннего водоотвода следующие:

На этапе планирования всю плоскость крыши разбивают на условные участки.
Каждый отдельный стояк под водосборником должен располагаться так, чтобы отводить осадки с площади 150-200м².
Минимально допустимый уклон плоскостей к водосборникам 1-2%, а лучше в пределах 3%.

Для окончательного отвода воды внизу здания под землей следует проложить коллектор для отвода потока в ливневку или центральную канализационную систему.
Для сборки конструкции применяются трубы с диаметром 100, 140 или 180 мм (зависимо от расчетной пропускной способности), длина отдельных элементов 700-1380 мм. Поперечное сечение водосточной системы планируют исходя с расчета 1,5см² на 1м² площади участка.
Воронки подбирают также с обязательным учетом пропускной способности. Их поперечное сечение должно быть подобрано так – 0,75см² на 1м² площади крыши.
Желательно спроектировать всю систему так, чтобы все стояки находились в отапливаемой зоне, что предотвратит их промерзание зимой.
Все воронки должны быть надежно закрепленными с кровельным настилом, а стыки с гидроизоляционным слоем герметичны.

Обязательно наличие у воронок защитных колпаков, предотвращающих попадание в систему листьев и прочего мусора.
Важно
Обязательно следует соблюдать правила размещения воронок. Их располагают в самых низких точках каждого участка кровли, с обязательным уклоном в сторону приемника. В ендовах плоской крыши должно быть минимум 2 воронки. Максимально допустимое расстояние между приемниками на плоской крыше не должно превышать 48 метров, оптимально – 25 метров. Все стыки, в том числе с зажимами (сборные) в обязательном порядке герметизируются.
В умеренном климатическом поясе и в северных широтах нужно продумать функциональность системы в холодное время года.
На невысоких зданиях с плоскими крышными конструкциями можно установить традиционные наружные типы водостоков.
Рекомендации по монтажу наружных водостоков плоских крыш ↑
Данные типы систем более дешевые и простые в установке, однако, при их монтаже стоит соблюдать некоторые нюансы, которые уберегут конструкцию от повреждения зимой и промерзания.

Водоотводящие системы монтируют перед укладкой слоев гидроизоляции и утеплителя. При этом кронштейны фиксируются к свесам кровли, и прикрываются торцевыми планками, сориентированными в первую треть желоба.
Водостоки устанавливают на держатели, при этом последние монтируются с формированием уклона минимум 3 градуса.
Водостоки отводят поток в трубы выводящие осадки в ливневки, при этом соединение между элементами осуществляется путем водосборных воронок, располагающихся на углах, а также в средине при большой протяженности желобов.
Для предотвращения засоров воронки прикрывают колпаками.
Чтобы зимой систему не сорвало падающей массой снега, на кровлю крепят снегозадерживатели и снегорезы.
Также в процессе монтажа наружных водосточных систем стоит придерживаться рекомендаций производителей.

Решение проблемы промерзания водостоков ↑
Особенно данный вопрос актуален при сборке внутренних систем отвода осадков. Их промерзание приведет к тому, что при таянии снега весной избыток воды затопить кровлю с дальнейшим ее протеканием.
Выше было указанно, что лучшим вариантом будет сборка всей конструкции в пределах отапливаемой зоны. Однако это не всегда представляется возможным.
Производители предоставляют воронки имеющие систему отопления, однако она не всегда функциональна, лед в таком случае намерзает сверху.
Наиболее эффективным способом будет монтаж греющих кабелей на площадях вокруг воронок. Как правило, такие системы имеют устройства саморегуляции позволяющие сохранить функциональность водосточной системы в холодное время года.
Несмотря на более затратные и трудоемкие работы, внутренние и наружные системы удаления осадков, позволяют обустроить даже эксплуатируемую плоскую крышу. Но, даже без использования дополнительной площади, отведение воды значительно продлевает сроки службы подобного кровельного пирога, а тем более отпадает нужда в профилактическом ремонте и восстановлении поврежденных участков.

© 2019 stylekrov.ru
stylekrov.ru
Водоотвод с кровли
Системы водоотвода удаляют с крыши дождевые, талые воды, предупреждая тем самым возможные повреждения кровельных конструкций, стен, фундаментного основания сооружений в результате интенсивного воздействия влаги. Благодаря современным строительным материалам, технологии монтажа такие системы можно обустраивать самостоятельно.
Конструктивные особенности современных систем отведения воды с кровли
Системы кровельного водоотвода предназначены для отвода воды с поверхности кровельных конструкций, от самого сооружения в специально обустроенные дренажные системы. В конструкцию входит множество дополнительных элементов: трубы, сливные желоба, компоненты крепления. Водоотвод с кровли может быть внешним или внутренним.

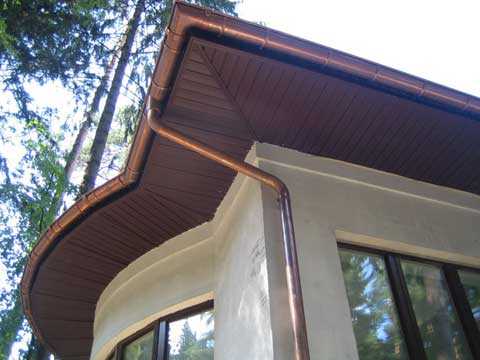

Внешний водоотвод

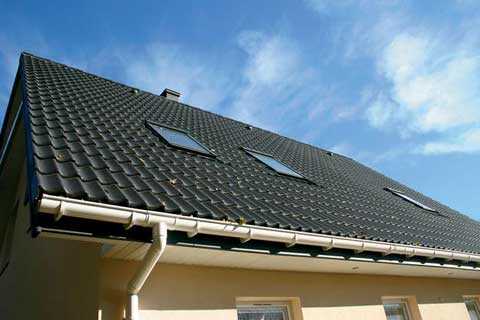

Эту систему используют для скатных конструкций крыш. Она обустраивается на кровельных свесах. Для изготовления отдельных элементов конструкции могут применяться разные стройматериалы. Но чаще всего это металлические заготовки с полимерным покрытием, оцинкованные элементы или изделия из пластика. Каждый из перечисленных материалов имеет собственные достоинства и недостатки, поэтому при их выборе нужно учитывать последующие условия эксплуатации водосточной системы.
Внутренний водоотвод
Система внутреннего водоотвода используется на плоских кровельных конструкциях. Она вмонтирована непосредственно в здание. На плоской поверхности специально обустраивается небольшой уклон для стока воды в нижнюю часть крыши, где обустраивается специальная водоприемная воронка. Далее вода выводится наружу по специальным металлическим или пластиковым трубопроводам, вмонтированным в здание.

Технология монтажа водоотвода на плоской кровле
Как сделать самостоятельно водоотвод на крыше загородного дома?
Конструкция системы отвода воды для плоских кровельных конструкций включает следующие элементы:
пластиковые (металлические) трубы;
водоприемные воронки;
соединительные, крепежные элементы.
Водосточную систему с крыши своими руками проще выполнить наружного типа. Она будет располагаться с одной стороны здания. В данном случае организовывается уклон плоской крыши до 5 градусов, в одном направлении (к желобу). Соответственно водосливной желоб имеет наклон в сторону приемной воронки.
Чаще всего при обустройстве водостоков плоской кровли используют конструкции внутреннего типа с дополнительным обогревом водоприемной воронки. Данный вариант конструкции при выполнении монтажных работ требует выполнения двух значимых условий:
необходимо спроектировать уклоны кровли так, чтобы вся дождевая, талая вода стекала к приемным воронкам внутренней водосточной системы;
воронки приема воды монтируются под гидроизоляционный слой, надежно прикрепляются к стяжке.
Упрощенный вариант водосточной конструкции предусматривает обустройство одной сливной воронки, ливневого водостока.
Чтобы максимально эффективно удалять с поверхности крыши воду, кроме основной водоприемной воронки необходимо обустраивать еще несколько дополнительных, вместе с трубами, подсоединяемыми к основному водосточному стояку.
Участок монтажа водоприемной воронки должен быть хорошо герметизирован, чтобы не допустить проникновение влаги под кровельное покрытие. Водоотводные трубы прокладываются в утеплительном слое, подсоединяются к стояку канализации или водосточной трубе, соединенной с дренажной системой.
Варианты водоприемных воронок
Для кровельных конструкций эксплуатируемого типа (то есть на которых обустроены зоны отдыха, прочие объекты) применяются специальные воронки, обустроенные плоскими крышками, способными выдерживать массу человека.
Для «зеленых» кровельных конструкций используются специальные водоприемные воронки, оборудованные защитной сеткой, предназначенной для предупреждения попадания в водосточную систему разного мусора.
Важно! При обслуживании крыши в процессе эксплуатации обязательно нужно удалять скопившийся мусор, листву деревьев, грязь, наледи. В случае обнаружения повреждений конструкции неотложно нужно выполнить ремонт. Нужно понимать, что забитая водосточная система — это одна из основных причин преждевременного выхода из строя кровельной конструкции из-за воздействия на нее атмосферных осадков!
Системы водоотведения для крыш плоского типа подразделяются на сифонные, самотечные конструкции. Первые всегда наполнены водой от самой воронки и до канализации. В данном случае откачивание воды с крыши осуществляется при помощи сифона (за счет разреженного в нем давления). Во втором случае водосток монтируется с небольшим углом наклона, вода стекает в канализацию самостоятельно.
При обустройстве сифонной сточной системы, чтобы она эффективно функционировала, необходимо тщательно отобрать трубы, обеспечить надежную герметичность на всех соединительных участках.
Рекомендации специалистов по обустройству кровельных водоотводов
Чтобы оборудовать надежный и эффективный водоотвод с крыши, стоит учитывать при его проектировании не только лишь умеренные атмосферные осадки, но и возможные затяжные грозовые дожди.
Неблагоприятные условия также могут возникать в зимний период при резком потеплении, когда в результате таяния снега вода с крыши течет ручьями. Затем ночью заморозки, соответственно, образуются наледи, днем — снова интенсивное таяние. Именно в такие моменты выходят боком все недоработки водосточной конструкции.
Если водосток вмонтирован в саму кровлю, то наледь формируется и по краям, и внутри него, препятствуя водному потоку. В результате вода ищет свободное пространство для дальнейшего перемещения, просачивается через возможные повреждения кровельного покрытия в чердачные помещения, оказывается на потолке, стенах внутри помещений. Особенно обидно будет за недавно сделанный ремонт. Как результат, сырые потолки, пожелтевшая, потрескавшаяся побелка, отклеенные обои и т. д. А это все требует внепланового проведения ремонта, соответственно — лишние финансовые затраты!
Рекомендация! В снежных районах не стоит встраивать водосточные системы в кровельную конструкцию, особенно при использовании в качестве покрытия мелкоштучного стройматериала, например мелкой черепицы.
Как правильно заказать систему водоотвода
Предварительно рекомендуется сделать расчет элементов конструкции водоотвода, схему их размещения, необходимые крепежные элементы, и только после этого можно покупать, заказывать стройматериалы.
Какой формы будут водосточные трубы, желоба — особого значения не имеет, а на их площадь сечения нужно обязательно обращать внимание, так как она должна обеспечивать максимальную пропускную способность на случай самых сильных ливней.
При выполнении расчета водоотводов также нужно учитывать площадь поверхности крыши, угол наклона кровельных скатов, статистические показатели атмосферных осадков, выпадающих в регионе, где расположено здание.
Принято считать, что 1 см² площади сечения водоотводной трубы позволяет отводить дождевые воды с 1 м²поверхности крыши.
Если возможность произвести подобные расчеты самостоятельно отсутствует, для этого существуют специальные организации, предоставляющие подобные услуги плюс предлагающие произвести монтаж системы отвода воды для кровельных конструкций любой сложности.
stroicod.ru
Водоотвод с крыши: размеры, форма сечений желобов
Если не установить на крыше специальное приспособление, то большие потоки воды при обильных дождях могут попасть в дом или собраться в месте, не предназначенном для слива. В результате не только размывается почва, но и повреждаются элементы фасада. Большая гидростатическая нагрузка со временем разрушает подпорные стены, фундамент и цоколь.
Обеспечить долговечность внутренней отделки дома, фундамента и стен, требуется грамотно организованное водоотведение воды. Водоотвод с крыши состоит из таких обязательных элементов, как горизонтальные желоба, трубы для вертикального слива, воронки, соединительные детали и крепежные элементы.
Основные элементы системы ↑
Желоба. Стекая с крыши, вода попадает непосредственно в эти элементы водоотвода, установленные под уклоном, и попадает затем водосточную трубу. В последнее время во многих системах они снабжены по всей длине небольшим закругленным бортиком.
Такая форма лотка считается наиболее рациональной: бортик существенно повышает жесткость и не допускает перелива воды через край даже при больших водных потоках. В пластиковых водоотводах предпочтение лучше отдавать желобам, оснащенным по всей длине дополнительными ребрами жесткости. Они придают прочность и направляют поток воды.
Воронка. Это соединительное звено между желобом водостока и сливными трубами, посредством которого происходит перенаправление воды. Предпочтительнее выбирать воронки с рассекателями потока воды на внутренних стенках раструба. Они не дают образоваться водоворотам на входе в трубу, и проходимость таким образом увеличивается.
Обеспечить максимальную эффективность системы можно, только если ее тщательно продумать и рассчитать. В противном случае есть риск, что слишком «мелкий» или слишком узкий желоб попросту не справится с потоками воды, стекающими с крыши.
Водостоки нередко одновременно выполняют декоративную функцию, скажем, обеспечивают большую эстетичность переходов между кровлей и стенами.
Материал для водостока ↑
Когда-то в этих системах повсеместно использовалась труба для водоотвода, выполненная из жести, однако сегодня встретить их можно все реже и реже. Они почти полностью уступили свое место стальным и пластиковым.
Стальные варианты ↑
Их изготавливают из оцинкованного стального листа, покрытого с обеих сторон, видимой и рабочей, полимером. В последнее время вместо оцинкованного используют алюмооцинкованный лист из стали.
Цветное защитное покрытие из полимера наделяет материал дополнительными свойствами: стойкостью к коррозии, выцветанию и атмосферным воздействиям, повышенной механической прочностью. При этом уход за ними – минимальный. К числу их преимуществ можно отнести и достаточную длину металлических крюков, которая позволяет фиксировать их на стропила, что существенно увеличивает несущую способность системы, поскольку в зимний период основную снеговую и ледяную нагрузку испытывают желоба. Металлический водоотвод с крыши имеет невысокий коэффициент линейного расширения, поэтому меньше подвержен тепловым деформациям.

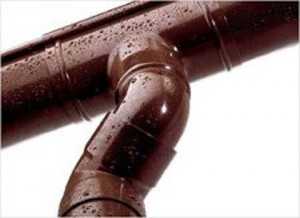

Водосток из ПВХ ↑
Пластик, используемый в производстве водосточных систем, обладает отличными эксплуатационными характеристиками: химически нейтрален, стабилен к температурным перепадам, способен сохранять первоначальную форму. Водоотвод пластиковый имеет небольшой вес и легко устанавливается.
Пластиковые желоба и трубы могут сильно деформироваться от холода и жары из-за большого коэффициента линейного расширения ПВХ. Элементы качественных ПВХ изделий соединяются посредством встроенных фиксаторов, которые позволяют им двигаться по необходимости и компенсировать возможные расширения или сжатия.
Протечки предотвращают резиновые уплотнители на стыках элементов. Многие современные модели имеют малые крюки крепления, которые позволяют устанавливать систему на лобовую доску, то есть после устройства кровли.
Пластиковые трубы сохраняют пластичность даже при больших температурных перепадах. Используемый в современном производстве ударостойкий непластифицированный поливинилхлорид – прочен, ударостоек и экологичен: он безопасен и для окружающей среды, и для потребителей.
Форма, сечение и диаметр ↑
По форме желоба и трубы могут быть круглыми и прямоугольными. Применение той или иной формы элемента в основном определяет эстетическое восприятие общей архитектуры строения.
Большим разнообразием отличается и спектр размеров. В основе расчета размера каждого элемента лежат нормативные документы, связанные с уклоном и площадью крыши, а также с количеством и расположением точек слива воды. При этом всегда можно воспользоваться возможностью комбинации размеров элементов, каждый раз выбирая оптимальный вариант по стоимости комплекта.
Сечения желобов более разнообразные:
полукруглые,
полуэллиптические,
трапециевидные,
коробчатые (квадратные или прямоугольные),
повторяющие форму карниза.
Для крыш с большой площадью рекомендуется использовать полуэллиптические желоба, обладающие большей пропускной способностью.
На фоне таких параметров, как форма сечений желобов или водоотводящих труб, куда важнее в плане возможностей системы отводить объемы поступающей с крыши воды все таки диаметр труб, то есть не геометрия сечения, а его площадь. Как известно, эффективность 1 см²сечения определяется возможностью отводить воду с 1 м² поверхности кровли.
На пропускную способность влияет также коэффициент шероховатости – чем он ниже, тем быстрее течет в трубе вода и там меньше скапливается грязь и мусор. У пластиковых труб этот показатель самый низкий – порядка 0,007 мм, у стальных – самый высокий, до 1,5 мм.
© 2019 stylekrov.ru
stylekrov.ru
Водоотвод с крыши: конструкция
Правильное обустройство водоотвода с крыши имеет очень большое значение при эксплуатации дома, поэтому к этому вопросу нужно относится со всей серьезностью. Обильные осадки, выпадающие практически по всей территории России, заставляют задуматься, как делать водоотвод с крыши, очень многих владельцев домов.

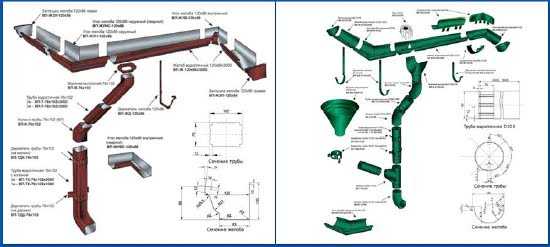

Схема конструкции водоотвода.
Если вода будет стекать с крыши по всему ее периметру, то скоро и цокольная часть дома, и его фундамент окажутся в плачевном состоянии.
И каким бы большим ни был свес крыши дома, брызги все равно попадают на стены, что влечет за собой их увлажнение со всеми последующими негативными последствиями.
Особенности в конструкции водоотвода
Водоотвод для кровли, его конструкции по особенностям в своей системе разделяются на две группы: внутренние и внешние.
Схема устройства водоотвода.
Внешний водоотвод проводят в домах со скатной конструкцией кровли. Система водоотведения монтируется снаружи, непосредственно на свесах кровли. На изготовление отвода идут различные материалы, но наиболее популярным материалом остается металл с полимерным покрытием защиты, или оцинкованный, и ПВХ-пластик. Данные материалы имеют и достоинства, и недостатки, поэтому к их выбору нужно подходить достаточно придирчиво.
Внутренняя система водоотвода применяется, как правило, на плоских крышах и обеспечивается конструкцией, вмонтированной в сам дом, в его помещения. Создается специальный кровельный уклон, в самой нижней части которого монтируется воронка для водоприема. Трубопроводная система, расположенная внутри помещения, размещается в специальных технических полостях, но встречается и внешний вывод данного вида водоотведения. Для такой конструкции применяют или металлическую трубу, или трубу из пластика ПВХ
Что нужно учитывать при выборе водоотвода для кровли

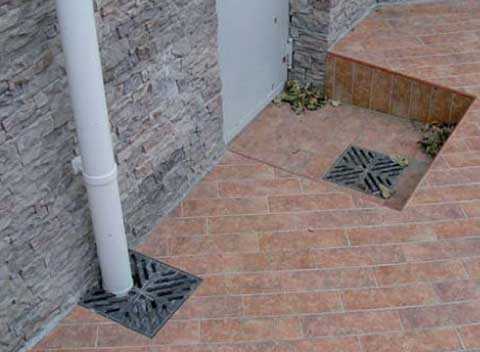

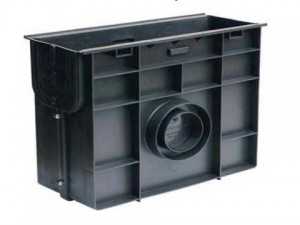

Схема установки точечного дренажа.
Чтобы водоотвод получился таким, как нужно, обязательно нужно учитывать не только умеренные осадки, но и возможность интенсивных грозовых и просто долгих, обильных дождей. Неприятности могут последовать и весной, и среди зимы при оттепели, при таянии снега на кровле, когда вода стекает ручьями. Ночью заморозки влагу замораживают, а днем все снова течет. Вот тут обычно и сказывается вся правильность или недоработки в организации водостока. При встроенном в саму крышу водостоке наледи образуются по его краю, и в самом водостоке, что препятствует прохождению воды.
Вода начинает искать свободный проход и просачивается в любые доступные для нее места в кровле. Так часто бывает, если кровля сделана из мелкой черепицы, и при недостаточном уклоне скатов кровли. В результате получаем и сырые потолки, и отклеивающиеся обои, и другие разнообразные неприятности, связанные с сыростью.
И понятно, что сливы, встроенные в крышу, не стоит делать в снежных регионах страны, особенно при мелко-штучном кровельном материале вашей кровли.

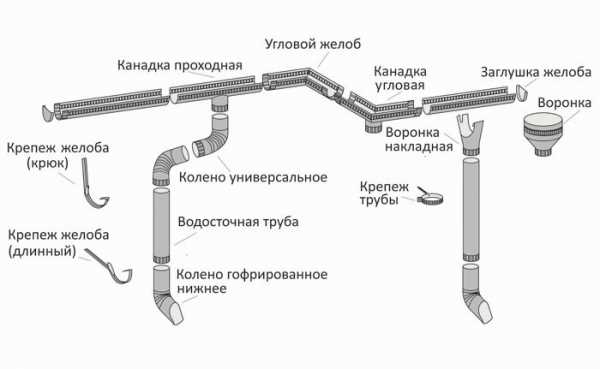

Элементы наружной системы
Водоотвод должен применяться не только в частных домах, но и практически на любом строении и объекте. Система водоотведения не позволит литься воде за шиворот и на головы граждан, проходящих под зданиями в дождь и оттепели, а будет направлять потоки воды в нужное место.
Система наружного стока имеет различные элементы:
подвесной желоб;
тупиковый желоб;
колено желоба;
слив;
вертикальную водосточную трубу;
переходное колено;
водосборник;
отмет;
крюк крепления желоба;
настенный штырь.
Чаще всего детали для системы водостока делаются из оцинкованной стали. Есть стандартные наборы, состоящие из труб водоотведения, желобов для стока и ливневой воронки. Детали заказываются индивидуально, по разработанному проекту, или можно их изготовить и своими силами, срастив края листа для кровли в одинарный фальц. Обычно при самостоятельном изготовлении не проводят специальных расчетов, и все делается на «глазок». И далеко не всегда при таком подходе к делу система получается качественной. Избежать подобного может помочь системный способ решения данной проблемы, когда водоотведение выполняется по современным технологиям и в соответствии с заданным проектом.
Правильный заказ водоотвода
Для начала нужно сделать расчет системы водоотлива, и только тогда приобретать или заказывать все необходимые элементы конструкции. Форма водоотводящих труб и желоба водостока не имеет существенного значения и зависит только от изготовителя, но вот площадь их сечения должна полностью обеспечивать пропускную способность всей системы даже в самые сильные ливни. При расчете системы водоотвода учитывается площадь и уклон кровли, данные статистики об атмосферных осадках в регионе нахождения дома. Считается, что 1 кв. см площади поперечного сечения водосточного элемента способен на обеспечение отвода с площади крыши в 1 кв. м.
Но если нет возможности произвести расчет самому, есть фирмы, готовые сделать нужный расчет и выполнить все работы по установке водоотводной системы.
Номенклатура конструкций водослива на нашем рынке достаточно обширна. От пластиковых до металлических труб, и до цельных систем гидроизоляции, входящих в комплекты с кровельным покрытием. И только владельцу решать, каким способом обустроить свой дом правильной системой отведения воды.
1pokanalizacii.ru
ливневая система, монтаж, устройство, своими руками, на скатных крышах
Практически любое здание подвержено большому количеству осадков, поэтому устройство надежной системы водоотведения является одной из главных задач при строительстве здания. Всего существует два вида водоотведения: организованный и неорганизованный. Самопроизвольное стекание воды со скатной или плоской кровли на отмостку здания – это неорганизованный водоотвод, устройство водосточных систем – организованная система.

Система водоотведения дома сохранит ваш дом от сырости на более долгий срок.
Неорганизованный водоотвод применяют в зданиях с плоской крышей. Этот метод имеет ряд существенных недостатков. Во-первых, вода может попасть на находящихся внизу людей, а во-вторых, это обычно приводит к преждевременному разрушению фасада, отмостков, цоколя, к износу фундамента. В свою очередь, грамотная система водоотведения с кровли – это гарантия длительной эксплуатации здания. В этом случае отвод воды производится по наружным водосточным трубам в безопасное для здания и людей место. Благодаря своей практичности, организованный метод самый распространенный в строительстве.
Наряду со своим основным назначением, водосточная система имеет большое значение для эстетических функций здания. Иными словами, дом без водостоков имеет незаконченный вид, как, скажем, комната без занавесок. Правильно подобранный вид водостока, наряду с материалом, будет служить и практическим, и эстетическим целям. При выборе водосточной системы важно, чтобы все элементы здания, включая кровлю и фасады, были в одном стиле и подходили друг к другу по цветовому решению.
Материалы для водосточных систем
Водосточная система обеспечивает конструкции дома более длительное время существования.
Рынок современных строительных материалов буквально переполнен большим количеством строительных материалов для водосточных систем. Требования к их выбору предельно просты:
Практичность.
Прочность.
Безопасность.
Долговечность.
Красота и эстетика.
Материал кровли, как правило, никак не влияет на функциональность водосточной системы. А вот на цвет и крепление обращать внимание нужно.
Самым идеальным вариантом будет выбор элементов кровли и водоотведения, изготавливаемых одним и тем же производителем. Самые распространенные материалы для водостоков – это сталь и ПХВ (полихлорвинил). Хотя каждый из них имеет свои достоинства и недостатки, устроить современный и качественный водосток для крыши можно любым из них.
Особенности систем из стали и ПХВ
Системы водоотведения, изготовленные из оцинкованной стали с полимерным покрытием, достаточно прочны, хорошо гармонируют с кровлями из профнастила и металлочерепицы, надежны и просты в монтаже. А легкость и быстрота монтажа, в свою очередь, снижают сроки и себестоимость строительства.
Двойная защита (цинк и полимер) защищает элементы водостоков от таких негативных воздействий, как коррозия и механические нагрузки. Поверхность элементов имеет высокую сопротивляемость к растрескиванию под действием солнечного излучения. Как правило, при приобретении комплекта водосточной системы из металла, к нему прилагается инструкция с подробным описанием всех этапов монтажа.
Инструкция водоотведения кровли
К главному достоинству этих систем относятся незначительные линейные расширения при перепадах температуры. Именно поэтому металлический водосток не нуждается в дополнительных элементах, призванных компенсировать линейные расширения. Они хорошо себя проявляют в разных климатических условиях: на севере выдерживают значительные снеговые нагрузки, а на юге устойчивы к разрушающему влиянию ультрафиолета.
Система из ПХВ также отлично справляется с водоотводом. Учитывая состав пластика, можно утверждать, что его элементы устойчивы к химическим воздействиям, ультрафиолетовому излучению и другим неблагоприятным воздействиям окружающей среды. Кроме этого, водостоки их ПХВ обладают незначительным весом, не боятся коррозии и бесшумны при воздействии осадков, чего не скажешь о металле.
Еще одним достоинством ПХВ труб является способность к восстановлению первоначальной формы после механического воздействия, что делает их экономичными и практичными. Современная ПХВ-система, благодаря наличию элементов с нестандартными углами, отлично подходит для домов с эркерами, а большая цветовая гамма позволяет придать внешнему виду здания привлекательности и изысканности.
Особенности устройства водосточных систем
С чего необходимо начать? Первый этап – это проектирование водоотведения. Здесь важны точные и правильные расчеты, и не важно, кто их делает: проектировщик, подрядчик или лично хозяин. Расчет водостока должен учитывать уклон кровли, количество точек водоприема и водоотвода, а также их местоположение. А это, в свою очередь, зависит от плана здания, прилегающей территории, применяемых материалов и типа конструкции.
Второй этап – монтаж. В процессе монтажа водосточных систем очень важно выдерживать уклон желобов. Экспериментально доказано, что наиболее оптимальный уклон – 2 — 5 миллиметров на метр желоба. Если не выдержать эти параметры, вода будет застаиваться и переливаться или приемные трубы не будут справляться с отводом большого количества воды.
Схема сборки водостока.
Сборка водосточных желобов кровли чаще всего производится встык, а стыковые уплотнения, в зависимости от особенностей системы, могут выполняться резиновыми прокладками, специальными стяжками или скобами. В некоторых системах уплотнение предусматривает применение силиконового герметика. Некоторые системы собираются на клеевых соединениях. Количество хомутов и держателей у разных систем и производителей может отличаться. В инструкции по монтажу производители обязательно указывают этот параметр.
В качестве примера возьмем частный дом 5000 х 4000 мм и высотой 3000 мм, в котором устанавливается пластиковая водосточная система. Наиболее оптимальный шаг держателей для желобов — от 400 до 500 мм, а для хомутов для труб – не реже 2000 мм. В результате нехитрых расчетов мы получаем:
(5000+4000) х 2 / 500 = 36 (держателей)
3000:2000 = 1,5 (хомутов для труб) – на одну точку водоотвода
Таким образом, округлив количество хомутов для одной трубы до 2 и увеличив их на количество точек водоприема, мы получаем комплект из 36 держателей для желобов, 4 хомутов для труб, 18 п.м. желобов, 6 п.м. приемных пластиковых труб и 2 водоприемников. Кроме этого, сюда нужно добавить необходимое количество угловых элементов для крепления приемных труб к фасадам здания.
Это практически вся система, не считая, конечно, дюбелей и саморезов. Как видно на этом примере, рассчитать водосточную систему кровли для частного дома не так уж и сложно. Расчет водосточных систем крупных производственных или торговых помещений более сложен. Лучше, если это будет делать специалист.
И последнее. Все водосточные системы необходимо периодически обслуживать. Не реже одного раза в полгода водосточные желоба необходимо очищать от мусора, листьев и веток. Помимо этого, в начале весеннего снеготаяния рекомендуется очищать их от снега.
kryshikrovli.ru
Системы водоотвода с крыши: организованный, неорганизованный
Дождевая и талая вода – это данность, от которой никуда не деться и то, что необходим водосбор с кровли, ни у кого не вызывает сомнения. Однако, это всего лишь полдела, есть еще одна важная проблема – увлажнение грунта вокруг фундамента: хоть и отдаленная, но реальная причина разрушения фундамента. Так как помешать осадкам нанести ущерб фундаменту?
Конструктивные особенности водоотводов ↑
Неслучайно водосток называют также водосточной системой. Ведь это не только трубы или желоба, но и множество разнообразных дополнительных элементов, в итоге переходящее в систему дренажа. Иначе говоря, это налаженная конструкция, обеспечивающая организованный водоотвод с крыши и от здания. Ее основными элементами являются горизонтальные желоба, настенные или подвесные, и вертикальные трубы, через которые собранная в желобах дождевая вода стекает на землю. Горизонтальные и вертикальные элементы соединяются друг с другом через сливы, направляющие водный поток с одного в другой. Помимо основных в ее конструкции есть множество дополнительных элементов: всевозможные соединители, кронштейны, хомуты, колена, заглушки и т. д.
Система водоотвода дождевой воды – это не просто совокупность основных и других элементов, она требует также подхода, учитывающего целый ряд факторов, к примеру,
конфигурации и площади кровли,
объема отводимой воды,
архитектурных особенностей строения,
цвета покрытия кровли и отделки фасада,
устройства систем дренажа и антиобледенения.
Для одноэтажных строений более обычная картина – неорганизованный водоотвод с крыши, когда вода с края крыши стекает прямо на землю. В этом случае устройство конструкции с настенными желобами и сливными трубами нецелесообразно – увлажнения стен водой, падающей с крыши при обычной силе ветра, не происходит, если высота строения небольшая. Лучше вместо водосточных труб устроить вокруг дома отмостку.
Виды дренажа ↑
Системы водоотвода с крыши в обязательном порядке должны включать дренаж. Он обеспечивает чистоту и сухость, отсутствие луж и грязи, защищает фундамент и подвальные помещения от воздействия влаги, плесени и других негативных последствий нежелательной влаги, соответственно, и от разрушения и гниения.
Дренажные системы подразделяют на две группы, исходя из способа и особенностей водосбора с конкретного участка:
закрытая, представляющая собой уложенные в почву трубы либо по периметру здания, на определенную глубину обустраиваемого участка;
открытая система дренажа (поверхностный водоотвод, ливневка)– это сборная конструкция, включающая дренажные желоба из бетона, пластика, бетона или полимербетона, пескоуловители, пескосборники, декоративные решетки, дорожные люки, а также дополнительные элементы, которые, не нарушая общего дизайнерского замысла, облегчают монтаж.
Организация поверхностного водоотлива ↑
Линейный водоотвод ↑
Принцип его устройства – в линии водоотвода, состоящей из соединенных между собой модульных каналов, которые уложены вровень с поверхностью. С обеих сторон должен быть обеспечен обязательный плоский наклон в 5 мм/пог. м. Перепад высот обеспечивают либо за счет уклона грунта или использования желобов разной высоты, либо при помощи лотков, на внутренней поверхности которых уклон заложен изначально.
Система поверхностного водоотвода Аквасток, например, отводит воду пластиковыми лотками, изготовленными из морозоустойчивого полипропилена, которые на фоне своих бетонных аналогов имеют меньшую массу, что существенно облегчает выполнение монтажных работ и транспортировку изделий. Уклон при их установке лучше получать за счет поверхности грунта, так как легкие желоба грунт не продавливают. Служат они намного дольше бетонных, их можно разрезать в необходимом месте и изменить длину такого лотка. Использование пластикового канала экономит не только время и трудовые ресурсы, но и финансы.
Как многократно было проверено на практике, благодаря более гладкой поверхности лотка, чем у бетонных, пластиковые желоба обеспечивают большую пропускную способность.
Каналы закрывают решетками. В зависимости от степени водопоглощения и класса нагрузки они могут отличаться по материалу изготовления.
Системы водоотвода с крыши такой конструкции оптимальны и особенно эффективны для больших территорий, поскольку серьезной подготовки не требует – можно ограничиться только выполнением уклона по направлению к линии канала. Ее можно устанавливать на завершающем этапе строительства. Еще одним ее преимуществом считается удобство обслуживания – нужно просто снять решетку и очистить пескоуловитель от скопившегося песка и мелкого мусора.
Системы точечного водоотвода ↑
Для обычного домовладельца больший интерес представляет точечный водоотлив, организованный, скажем, под грязезащитными решетками около дверей, возле умывальников или фонтанчиков с питьевой водой, вдоль цветочных клумб или газонов, под водосточными трубами. Принцип его действия в локальном сборе талой и дождевой воды. Такой подход направлен на увеличение эксплуатационного срока фундамента. В конструкцию этого типа входят такие элементы как
дождеприемники из пластика или чугуна;
ливнесборники;
трапы;
придверные поддоны;
ливневые заслонки.
Такой подход увеличивает эксплуатационный срок фундамента и отмостки здания, предотвращает подтопление подвалов без необходимости прокладки водосборных каналов для сбора воды, которые в полной мере на практике даже не будут задействованы. То есть такое устройство не только локально решает проблему отведения излишков воды, но и «заботится» о ландшафте и бюджете.
Некоторые виды точечных водосливов ↑
Дождеприемник – это прямоугольная емкость, снабженная отводами, через которые она подсоединяется к ливневой канализации. Помимо своего основного места монтажа
под кровельными водостоками их можно устанавливать и в других местах. Дождеприемники комплектуют решетками из оцинкованной стали, пластика или чугуна (класс нагрузки В125). При грамотном монтаже основную нагрузку испытывает закрывающая решетка. Ее выбор зависит от класса нагрузки, предусмотренной проектом пропускной способности и особенностей окружающего ландшафта.
Придверные поддоны – это специальный точечный тип, на котором предусмотрены решетки для очистки обуви. Систему устанавливают непосредственно перед входом в дом или монтируют в конструкцию крыльца. Придверный поддон, выполненный их ударопрочного пластика, имеет дренажное отверстие. Его можно подсоединять к канализации либо напрямую, либо посредством вертикального отвода с сифоном.
Поддоны нередко окантовывают металлом, повышая тем самым эксплуатационный срок.
Разнообразием отличаются и чистящие решетки– из оцинковки с сетчатой или ячеистой структурой, алюминия со вставками из резины, войлока, репса, половики копрового переплетения и другие.
Разуклонку поверхности под точечный вариант выполняют с четырех сторон, причем уклоны должны сходиться в точке предположительного сбора воды, где и установлено водосборное устройство. Расчет количества водосливных элементов, приходящихся на единицу площади, рассчитывают с учетом следующих параметров:
интенсивность осадков;
пропускная способность водоотводящего устройства;
характер поверхности – его уклон, шероховатость и другое.
Подготовка поверхности в этом случае сопряжена с выполнением значительного объема земляных работ. По этой причине на больших территориях предпочтение лучше отдать линейному поверхностному водоотводу.
© 2019 stylekrov.ru
stylekrov.ru
Устройство водоотвода крыши | Расчет водосточной системы
В ходе строительства загородного дома очень важным является грамотная организация водоотвода. В противном случае осадки будут попадать на стены постройки, проникать под фундамент, что, конечно же, отрицательно скажется на прочности конструкции дома. Многие специалисты полагают, что водоотвод является одним из наиболее важных условий долговечности строения.
С давних времен альтернативой современным водоотводным системам служили широкие отвесы крыш, которые отводили воду за пределы фундамента на определенное расстояние. Дома, оснащенные карнизами, почти на уровне роста человека, и большими высоким крышами в стиле альпийских шале, и сегодня встречаются среди элитных построек.

Данные проекты весьма привлекательны своими необычными для наших широт архитектурными формами. Однако и для таких домов необходимо организовывать водоотвод, т.к. вода, стекающая медленно, но уверенно с крыши, размывает вокруг постройки грунт и создает нежелательные русла. Вследствие этого внешний облик всего участка портится.

Водосточная система и факторы воздействия
Любая система водостока включает:
вертикальные водосточные трубы,
горизонтальные желоба,
воронки,
соединительные детали,
крепежные элементы.
Во многом эффективность водоотвода определяется конструкцией желобов. Для горизонтальных желобов большинством производителей водосточных систем применяются специальные направляющие (реданы). Данные элементы ускоряют проход воды и препятствуют ее разбрызгиванию.

Стоимость всей системы водоотвода может составить около 20% затрат на материалы кровли, и зависит от площади кровли, ее геометрической формы и от высоты здания. Конечно же, на цену влияет и вид материала, из которого выполнены детали системы. Более сложная конфигурации крыши также делает устройство водоотвода более дорогостоящим.
На что нужно обращать внимание при выборе водоотвода
Осуществляя выбор системы водоотвода необходимо в первую очередь уделять внимание ее внешнему виду и качеству. Современные водостоки выполняют в основном из высококачественного пластика, стали оцинкованной, стали, оснащенной многослойным покрытием, цветных металлов.
На рабочую поверхность водостока оказывает механическое воздействие не только воды, но и разнообразного мусора в виде абразива от некоторых разновидностей кровельных материалов (сланцы, черепица с базальтовой крошкой и т.п.), веточек деревьев.

В связи с этим для всех внутренних поверхностей, которые участвуют в водоотводе, нужны высококачественные покрытия, обладающие устойчивостью к механическому износу. Вода, как известно, и камень точит. Что уж тут говорить о незащищенных поверхностях, в особенности, если вместе с потоком воды будет попадать и мелкий абразив.
Качественная система водоотвода должна служить не менее 50 лет либо столько же, сколько и кровельный материал крыши. Если кровля более долговечная (медная, сланцевая, цементно-песчаная, керамическая), то для нее подбирают соответствующую систему водопровода.
Расчет водосточной системы
При расчете площади водосбора учитывают общую площадь скатов крыши, а также высоту здания. Размеры и форма водосточных труб определяется площадью водосбора, высотой здания, его стилем и архитектурой фасада. Если у труб проходимость окажется недостаточной, то при наполнении водой они могут просто сорваться с креплений и обвалиться вниз.
Например, для хорошего стока вод с крыши площадью около 90 м² нужна труба диаметром 80 мм. С увеличением диаметра трубы увеличивается и ее пропускная способность, но не пропорционально. К примеру, труба с диаметром 100 мм рассчитана на площадь кровли 140 м². Это на 60% больше, нежели 80 мм труба. Если площадь крыши составляет 220 м², то для нее будет достаточно трубы с диаметром 125 мм. Такой диаметр уже на 150% превышает расчетную нагрузку труб диаметром 80 мм.

Степень эффективности водосбора желоба можно увеличить, если расположить воронку поближе к его центру. Желоб должен иметь уклон в сторону воронки. Угол уклона должен составлять 10 градусов. Данный уклон при десятиметровой протяженности желоба будет для наблюдателя практически незаметным.
Установка водосточной системы
Начинать работы по сборке системы водостока можно только после обработки лобовой доски, защищающей стропила, влагостойкими составами и краской. Водосток, закрепленный на этой лобовой доске, будет полностью повторять ее форму. В связи с этим доска должна быть максимально ровной, без перекосов.

Края кровли должны заходить на желоб не меньше, чем на 1/3 от его диаметра. Кроме того, расстояние от желоба к плоскости кровли должно составлять от 25 мм до 30 мм. После выполнения разметки устанавливают первый, а также последний кронштейн желоба. Затем между ними натягивают шнур и по его уровню устанавливают все промежуточные элементы.
Пластиковые водостоки
Водостоки из ПВХ по соотношению цены и качества можно считать наиболее оптимальным вариантом. Эти изделия не выгорают под воздействием ультрафиолета, не разрушаются под воздействием множества циклов «холод-тепло» (стабильны от +50⁰С до -40⁰С), не трескаются на сильных морозах.
Кроме того, они хорошо поглощают шумы, легковесны, легко монтируются и способны восстанавливать форму после деформационной нагрузки.

При температурных перепадах в 100 градусов пластиковые водостоки меняют свои линейные размеры в пределах 0,07см на один метр длины. Расчетный температурный диапазон превышает среднегодовой в пять раз. Так, от зимы к лету десятиметровый карниз будет менять свои линейные размеры на 0,35 см.
Виды вариантов соединения
С целью компенсации расширений в системах применяют соединения двух типов:
клеевое,
бесклеевое.
При бесклеевом варианте используются резиновые уплотнители, которые прокладывают на стыках с муфтами, воронками, на угловых элементах, обладающих маркировкой «устанавливать до отметки» и показывающих установку края желоба.
При клеевом варианте соединения используют специальные компенсационные элементы. В ходе сборки системы применяют клей-расплав, который выполняет не только соединительную, но и герметизирующую функцию. Клеевые системы нуждаются в особом внимании к протяженности водостока.
Если длина желоба составляет больше 12 метров, то в систему рекомендуется включать дополнительные компенсационные вставки. Здесь также надо учитывать и температуру окружающей среды. При этом пользуются отметками на компенсаторах – в жаркий период необходимо, чтоб маркеры были смещены в направление расширения.
Ошибки при установке ПВХ-водостоков
В процессе установки ПВХ-водостоков могут быть допущены следующие ошибки:
если расстояние меж горизонтальными кронштейнами составляет больше 600мм, то в теплый период года это приведет к провисанию желоба;
обратное соединение труб (т.е. раструбом вниз) чревато возникновением протечек;
игнорирование маркеров расширения приведет к выпадению секций желобов;
при сильной фиксации вертикальных труб создается препятствие их естественному расширению.
Водостоки из оцинковки
Подавляющий объем оцинкованных водостоков, не имеющих дополнительного защитного покрытия, выпускается отечественными производителями. У данной разновидности продукции имеется свой покупатель – в основном, дачники и жители сел. Благодаря доступной цене оцинкованных водостоков, спрос на них стабилен.

Стальные водостоки с многослойным покрытием
Для изготовления водостоков гораздо лучшим материалом является листовая оцинкованная сталь, оснащенная покрытием из:
полиизола,
пурала и иных полимеров.
В таких водосточных системах прочность металла объединена с высокой коррозионной стойкостью пластика. Они замечательно дополнят кровли, устроенные из металлочерепицы. Еще одним их достоинством является малая подверженность расширению в ходе сезонных изменений температуры.

Нюансы конструирования
Нюансы конструирования и расчета металлических водостоков:
между горизонтальными кронштейнами расстояние должно составлять 600 мм — 900 мм;
между вертикальными кронштейнами расстояние должно составлять 1900 мм;
в тех местах, где соединяются детали системы, нужен дополнительный кронштейн;
в замках стыки желобов необходимо обработать герметиком;
стыки желобов с прямоугольным сечением дополнительно скрепляются заклепками.
Водостоки из цветных металлов
Наиболее качественными и дорогостоящими считаются водостоки из алюминия, меди и титан-цинка. Данные элитные изделия у нас распространены не более, нежели дорогостоящий кровельный материал элит-класса. Водостоки из меди являются атрибутом богатого загородного дома. Покрываясь со временем патиной, они смотрятся весьма эстетично.
Они великолепно сочетаются с натуральной кровельной черепицей, салнцем и медью, подчеркивая при этом благородность и эксклюзивность данных материалов. Детали медных водостоков могут быть соединены пайкой, что позволяет воплощать разнообразные архитектурные замыслы.

Статьи о крышах в загородных домах
www.gvozdem.ru
