1. Установка водоприемных колодцев

Инженерная подготовка озеленяемых территорий. Организация поверхностного стока дождевых и талых вод. Осушение территории. Орошение территории. Устройство водопровода. Освещение территории

1. Организация поверхностного стока дождевых и талых вод.

2. Осушение территории.

3. Орошение территории.

4. Устройство водопровода.

5. Освещение территории

1.

Организация стока поверхностных вод на объектах озеленения — это комплекс инженерных мероприятий, предусматривающих, прежде всего, отвод поверхностных вод с территории и отдельных участков, осушение и орошение территории объекта путём устройства системы специальных со­оружений. Организация поверхностного стока осуществляется комплекс­ным решением вертикальной планировки территории и является непре­менным условием благоустройства любой озеленяемой территории.

Поверхностный сток образуют ливни, дожди, талые воды. В естест­венных условиях они стекают по склонам, накапливаются в низинах, обра­зуя бессточные места. Поверхностные воды способствуют процессу эрозии почв, являются причиной образования оврагов, оползней, повышения уровня грунтовых вод и затопления парковых дорог, площадок, сооруже­ний.

Высокое стояние грунтовых вод резко ухудшает физические свойст­ва почв, их агрономические характеристики, создавая неблагоприятные условия для произрастания растительности.

На объектах озеленения, в садах и парках дорожно-тропиночная сеть, площадки для отдыха и занятий спортом должны быть всегда в сухом состоянии. Залегание грунтовых вод при этом должно находиться на дос­таточно постоянном уровне, удовлетворять определённым требованиям для этих сооружений.

Чем опасно избыточное переувлажнение

• Для нормального роста и развития растения к его корням необходим доступ воздуха. В переувлажненной почве корни испытывают его недостаток. Это существенно тормозит развитие растений.

• Кроме того, лишняя вода растворяет содержащиеся в почве соли, которые являются дополнительным фактором угнетения растений.

• Осенью избыток влаги в почве приводит к ее быстрому и глубокому промерзанию, при этом гибнут корневые системы большинства растений (особенно окультуренных) и деревьев.

 Когда возникает переувлажнение участка

• Участок расположен на глинистой почве, в низине (не обязательно низина очень глубокая).

• Участок находится у подножия склона (не обязательно крутого) по которому движется вода и насыщает почву.

• Участок окружен забором или строениями с глубоким фундаментом.

Основным методом регулирования и защиты территории от переувлажнения является сооружение дренажной системы для отвода поверхностных вод. При этом, как правило, выполняют два мероприятия: устраивают дренаж и повышают проектные планировочные отметки уровня земли. Основываясь на данных гидрогеологии, устанавливают нулевую отметку. Затем выбирают принципиальную схему дренажа и способ устройства дрен. Задача дренажа – локализовать грунтовые воды и отвести их в придорожные канавы или в ближайшие существующие и проектируемые водоемы.

Определив по геодезической съемке преобладающее направление уклона участка и рассчитав количество и трассировку дрен, приступают к разбивке системы на территории.

Основной задачей подготовки озеленяемых территорий является от­вод поверхностных вод, устранение заболачиваемых участков, осушение участков, отводимых под дороги, площадки отдыха, путём соответствую­щего понижения уровня фунтовых вод.

Существуют три системы организации стока воды с территорий.

Закрытая система — когда сток воды отводят с помощью подземной системы трубопроводов — водосточной сети; такая система применима на городских объектах скверов на площадях, бульваров вдоль магистралей, в зонах зрелищных и спортивных комплексов парков. Вода отводится в го­родскую водосточную сеть.

Открытая система — когда вода отводится с помощью наземной се­ти канав, лотков, кюветов; открытая система применима на территории по­сёлков, дачных участков, а также крупных по величине парков и лесопар­ков. Открытая система отличается простотой в выполнении работ, не­большими затратами материалов и денежных средств, однако имеет срав­нительно малую пропускную способность.

Смешанная система водоотвода

включает сочетание закрытых под­земных водопроводов и открытых канав и лотков; такая сеть применима в городских парках, где имеются выраженные зоны главного входа и аттрак­ционов, спортивные комплексы и зоны пассивного отдыха, имеющие ле­сопарковый характер насаждений.

На территории парков, городских садов, бульваров поверхностный сток можно организовать на участки самих насаждений — на газоны, расти­тельные группировки — путём поднятия дорог над рельефом примыкаю­щих газонов. Такой приём особенно целесообразен в условиях с засушли­вым климатом.

В тех случаях, когда территория озеленяемого объекта имеет избы­точное увлажнение, разрабатывают мероприятия, заключающиеся в сплошном понижении уровня фунтовых вод, то есть устраивается откры­тая система водоотвода.

Такая система представляет собой сеть открытых канав, кюветов, лотков различных по ширине, глубине заложения и протяженности.

Система состоит из осушителей, собирателей, магистральных кана­лов и водоприемников (рис. 1). Для создания такой системы разрабатыва­ется специальный проект мелиорации территории.

Основной элемент сети- осушители, охватывающие всю осушае­мую территорию парка. Опыт показывает, что на заболоченных террито­риях парков и лесопарков расстояния между осушителями могут со-

ставлять 10…25м при глубине заложения в 0,5…! м, что позволяет понизить уровень грунтовых вод до 1…1,5м.

Собиратели и магистральные каналы служат в основном для пере­мещения излишних вод в водопри­емники — пруды, озера, реки, — кото­рые, в свою очередь, в местах их нахождения на самой территории объекта играют осушительную роль. Стенки канав укрепляют дер­ном, или так называемой «дерновой крошкой», «кусочками дернин». Это способствует быстрому образованию травяного покрова и закреплению каналов от размыва водой.

Для перепуска воды из канавы в канаву служат специальные трубы (переходы), монтируемые из железо­бетонных труб диаметром 0,5…! м. На концах таких труб устраивают специальные «оголовки» из кирпича для того, чтобы паводок не разрушал в этом месте грунт.

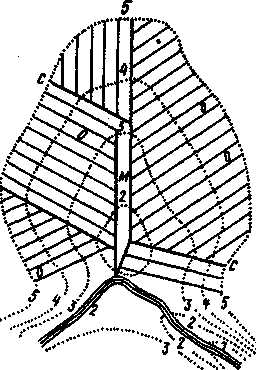

Схема открытой осушительной сети на территории крупного парка: С- собиратели; О- осушители; М-магистральный.

Важно иметь вертикальную планировку, которая позволяет правильно установить рельеф и направление стоков. Желательно располагать отвод или сбор избыточных грунтовых, а также ливневых и талых вод в пониженной части участка. Внимательное изучение указанной технической документации позволит избежать трудноисправимых и дорогостоящих ошибок и упущений при сооружении дренажных сетей. Дренаж сооружают из труб и трубопроводов, изготовленных из таких материалов, как пластмасса, асбестоцемент, бумажная макулатура, глина, бетон. Отвод воды осуществляется обычно через отверстия или капилляры в стенке трубы или же через зазоры между трубами. Простую, быструю и дешевую прокладку дренажа могут обеспечить полиэтиленовые гофрированные трубы. Дрены сооружаются с уклоном 2-3°.При устройстве дренажа фундамента важно предусмотреть контрольные (смотровые) колодцы, которые устанавливаются на каждом втором изгибе трубопровода таким образом, чтобы с их помощью можно было обслуживать как приходящий, так и уходящий участки трубы.

Дренажные трубы
диаметр трубы (мм)	50	80	100	160	200
количество пог. м. в рулоне	50	50	50	50	50
наружный диаметр (мм)	50	80	100	159,5	199
внутренний диаметр (мм)	44	79,5	91	145	192
количество отверстий в поперечном сечении	6	6	6	6	6
количество отверстий в 1 пог. м.	492	405	375	363	339
ширина отверстий (мм)	1,3	1,3	1,3	1,3	1,3
поверхность перфорации (см/м)	32	26,3	24,3	41	37,5
ориентировочный радиус изгиба трубы (мм)	200	500	500	600	600

колено

тройник

тройник седловой

муфта соединительная

заглушка

редукция

Дренажная система для отвода поверхностных вод

Важно правильно выбрать и саму конструкцию дрены и ее наполнение. Простейшая дренажная система представляет собой выкопанные с уклоном в сторону конечного водоприемника (например, дорожной канавы) траншеи, в которые уложены строительный мусор (битый кирпич, камень, старая штукатурка) или очищенные от листьев ветви деревьев.

Дно и стенки траншей уплотняют мягкой жирной глиной, создавая водоупор. После этого укладывают наполнитель и производят засыпку щебнем и грунтом до поверхности земли.

Такое решение минимизирует затраты, но имеет и серьезный недостаток – кратковременность (в масштабах благоустройства) действия. Отсутствие в конструкции дрены автономной отводящей линии приводит к быстрому заиливанию наполнителя и ухудшению работы системы. Кроме того, подобную схему не рекомендуется применять под дорогами, т. к. из-за недостаточного уплотнения возможно проседание грунта над траншеями и, как следствие, деформация дорожного покрытия.

Возникновение таких проблем исключается при устройстве более современной и долговечной конструкции.

Здесь трубы (асбестоцементные с пропилами или перфорированные пластиковые) играют роль водоотвода, а песок и щебень, укладываемые послойно, – роль фильтра и водосбора.

Технология устройства

После разметки дренажных магистралей можно приступать к первому этапу.

1. Выкапывание дренажных траншей

Глубина дренажных траншей колеблется в зависимости от свойств грунта и особенностей участка. В среднем она составляет 0,5 метра. Ширина 0,4 метра.



Выкапывая траншею, необходимо контролировать ее уклон согласно указанным на плане высотным отметкам. Контроль осуществляется с помощью нивелира.

При выкапывании одного погонного метра дренажной траншеи образуются порядка 0,15 м³ вынутого грунта и следует заранее позаботится о его вывозе. Вынутый грунт можно при необходимости использовать для планировки участка, засыпки ям, канав и т.д.

2. Прокладка труб и засыпка щебнем

На дно траншеи укладывается геотекстиль. Он предотвратит заиливание дренажа. Затемдренажная труба, которая засыпаетсящебнем. Поверх щебня насыпается плодородный слой грунта и засевается газон. Вода, двигаясь в почве, перехватывается дренами и отводится самотеком по направлению сформированного уклона в место сброса. Это либо канализационная канава поселка, либо дренажный колодец.

Дренажный колодец

Сооружается на участке или за его пределами, когда невозможно вывести дренаж в место понижения, например расположенный рядом овраг. Колодец в диаметре составляет полтора метра, глубиной, как правило, около двух и засыпается крупным щебнем, камнем или битым кирпичом. Так же как и дренажные траншеи, колодец сверху застилается геотекстилем и засыпается плодородным грунтом. Попадая в дренажный колодец, вода фильтруется в нижележащие почвенные слои.

 Один из недостатков открытой системы осушения — это необходи­мость систематического ухода за трубами (переходами), стенками и дном канав, особенно после сильных паводков или продолжительных ливневых дождей.

На городских объектах создают как открытую сеть, когда вода от­правляется по открытым лоткам дорожек в дождеприемные колодцы, так и закрытую сеть, предусматривающую осушение спортивных площадок, площадок вокруг зрелищных сооружений и т. п.

Такая система, включающая открытые лотки по дорогам, водопри­ёмные колодцы, подземные трубопроводы, называется канализацией. Ка­нализация на объекте озеленения — это система открытых лотков по доро­гам и труб, проложенных под землей под определенным уклоном друг к другу. По ним самотеком по уклону удаляются дождевые, талые и сточные воды. В садах и парках, как правило, устраивается так называемая ливневая канализация.

В ряде случаев в крупных городских парках устраивается, наряду с ливневой, хозяйственная канализация — для удаления бытовых отходов.

Ливневая канализация

Весьма распространенная ситуация когда атмосферные осадки отводимые с крыши водосливными трубами вызывают переувлажнение почвы рядом с домом. Кроме вреда растениям, такой сток воды может вызывать подмокание фундамента дома. Ранней весной в период оттепелей в таких местах образуется наледь.

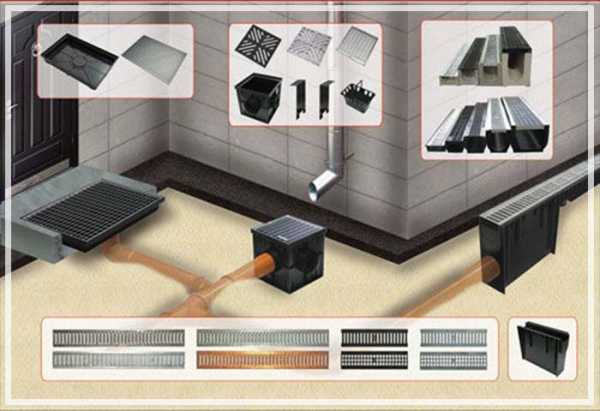

Решить эту проблему поможет система линейного дренажа.

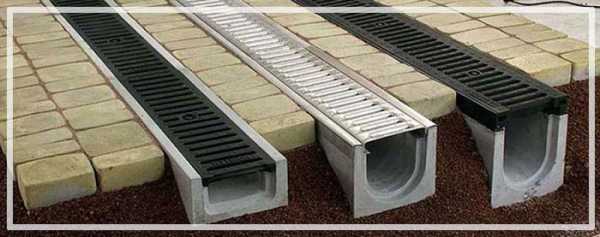

Она осуществляет сбор поверхностных вод с кровель зданий (при помощи водоприемных воронок) и дорожных или газонных покрытий (при помощи водоприемных лотков).

Технология устройства

Минимальная глубина заложения коллекторов принимается ниже глубины промерзания грунта. Если же по каким-то причинам это невозможно, в качестве укрывающего теплоизолирующего слоя используется утеплитель (пенополистирол), что позволяет сократить глубину траншей до 70 см от поверхности земли.

Диаметр используемых труб, полиэтиленовых или асбестоцементных, зависит от расчетного количества ливневых вод.

Водоприемные колодцы устанавливаются в заранее подготовленное углубление напротив водосливов, вплотную к отмостке и вровень с поверхностью газона.

2. Выкапывание траншей

Траншеи под водоотводящие трубы копаются после разметки с соблюдением проектных уклонов. Дно траншей, оборудуемых для прокладки труб, уплотняется. Если основание траншей представлено пучинистыми грунтами, необходимо создать песчаную подушку и лишь после этого монтировать коллекторы. Во избежание последующего проседания грунта в траншеях, обратная засыпка производится с послойным тромбованием.

3. Прокладка водоотводящих труб

Трубопровод собирается из стандартных труб ПВХ, фасонных частей (тройников, колен, отводов) и укладывается на дно траншеи. После сборки необходимо проверить работоспособность системы. Для этого по очереди в каждый водоприемный колодец выливается ведро воды и на выходе в ведро собирается. Скорость прохождения воды будет свидетельствовать о правильности сформированных уклонов, а наполняемость ведра об отсутствии протечек в системе. После проверки, траншеи засыпаются грунтом.

Как и дренаж, ливневая канализация проектируется с нормативными уклонами, образуемыми дном траншей, и выводится либо в придорожные канавы, либо в водоемы, либо (при соответствующем уровне грунтовых вод) в водопоглощающие колодцы.

Ливневую сеть рассчитывают так, чтобы сток вод вывести с объекта преимущественно самотеком в городские коллекторы.

Иногда из-за особенностей местного рельефа и точек приема стоков в городской канализации устраивают напорные передаточные трубопроводы со станцией перекачки для подачи сточных вод с территории парка до точки водораздела. Оттуда сточные воды уходят самотеком по продолжению трубопровода.

Ливневая канализация подразделяется на канализацию:

внутреннего типа, собирающую сток с участка озеленённой терри­тории;

объединенного типа, собирающую сток со всех участков озеленён­ной территории; объединённая канализация заканчивается на выходном контрольном колодце.

Опытом проектирования и строительства садов и парков Санкт-Петербурга установлены следующие параметры труб для трубопроводов.

Диаметр трубопровода Л составляет: А = 150…250мм,при уклоне / = 4…5%о.

Диаметр трубопровода присоединительной ветки, направленной от контрольного колодца объединенной сети до смотрового колодца магист­рального канала, составляет

(/-200…250 мм, при уклоне / = 5%о.

У здания, сооружения диаметр трубопровода составляет а= 125…150мм, приуклоне / = 6…8%о.

Минимальный уклон по дну лотков, 4 %о, должен обеспечить течение дождевых вод со скоростью 0,4.. .0,6 м/с, исключающей заиление лотков. На территории садов и парков лотком может служить сопряжение газона с поверхностью парковой дорожки. Такое сопряжение выполняется из эле­ментов мощения — из плоского булыжника, каменной плитки, специально­го бортового камня — «поребрика». На участках рельефа скорость течения воды может быть высокой и, вследствие этого, будет размывать террито­рию. В этом случае устраивают так называемые быстротоки в виде ступен­чатых перепадов. Элементом закрытой системы водоотвода в данном слу­чае является дождеприёмный колодец, который устанавливается в местах понижения рельефа. Колодцы устраивают, как правило, из железобетона и оборудуют их металлической решёткой. Минимальный размер колодца при круглой форме составляет 0,7 м, при прямоугольной — 0,6×0,9.

По всей ливневой сети устанавливают различные по назначению бе­тонные колодцы:

дождеприемные, или ливневые, — для приема (перехвата) поверхно­стных вод;

смотровые — для прочистки засорений в сети и в коллекторах; их располагают при трубах диаметрами Л= 100, 125, 150. ..600 мм через каж-

каждые 35, 40 и 50 м соответст­венно. Колодцы должны быть закрыты сверху крышкой без от­верстий.

Дождеприемные колодцы устанавливают в пониженных местах территории, у централь­ных входов, на перекрёстках аллей и главных парковых дорог в зависимости от продольного уклона на расстоянии в среднем от 50 до 150м. Первый, или начальный, колодец располага­ется на расстоянии 150.. .200 м от водораздела. Такое расстояние называется длиной свободного пробега воды, по которой вода течёт по открытому лотку парковой дороги. Дождеприем­ные колодцы подсоединяются через смотровые колодцы к под­земным водостокам с диаметром трубы А = 250 мм (рис. 20).

Материалом для трубопро­водов сети служат керамиковые, гончарные, асбестоцементные, бетонные и железобетонные трубы.

В случае обособленной работы ливневая канализация может иметь выпуск и в открытый водоприемник — в пруд, реку, озеро и т. д., который устраивают в виде бетонного или каменного открытого лотка с перепадами для гашения скорости водосброса.

Выпуск, как правило, заканчивается «оголовком», устраиваемым в виде отвесной кирпичной или бетонной подпорной стенки: боковые стенки и ложе наружного сливного лотка замазывают или бетонируют на высоту А = 5…10м.

Учитывая вышесказанное, возможно объединить направления головных дренажных коллекторов и коллекторов ливневой канализации в единую систему для сокращения трудозатрат при производстве работ и более рационального использования подземного и надземного пространства участка. Однако не стоит выводить воды ливневой канализации непосредственно в дрены, т.к. это приведет к насыщению почвы влагой из-за чрезмерной нагрузки на дренажную систему.

Гидрологический и гидравлический расчёты определяют расчётные расходы поверхностных вод и соответствующие им диаметры водосточ­ных коллекторов при определённом продольном уклоне.

Гидравлический расчёт водостоков, то есть расчёт диаметров труб, ведётся с помощью таблиц специалистами. Таблицы составлены на основе зависимости диаметра трубы, продольного уклона, скорости движения во­ды, пропускной способности водостока.

Важным элементом расчёта является величина интенсивности дож­дя, которая определяется по формуле

q=A/tⁿ

где q — расчётная интенсивность дождя, л/с на 1 га;

А — параметр, определяемый на основании натурных многолетних на­блюдений;

/t — расчётная продолжительность дождя;

п — количество наблюдений.

Время протекания поверхностного стока по открытому лотку парко­вой дороги к начальному водоприёмнику — обычно необходимое для рас­чета сети на территории — принимается в пределах 3.. .5 мин в зависимости от протяжённости пути по поверхности к открытым лоткам.

Важным показателем при разработке проекта ливневой канализации является расход воды, который определяют по формуле

Q=Fnq

где Q — расход воды, проходящей через трубу, л/с;

F— площадь поверхностного стока, га;

п — средний коэффициент стока или отношение количества стока воды к количеству выпавших осадков на данной площади;

q — количество выпавших осадков на 1 га, л/с.

Коэффициент стока п зависит от процентного отношения площади покрытий к общей площади объекта.

Величина Q зависит от продолжительности дождя и скорости образующихся потоков воды.

Осадки, выпадающие на поверхность территории парка, сада, частично испаряются, часть попадает в водоотводящую сеть, часть инфильтруется в почву. Эти явления и учитываются коэффициентом стока, кото­рый зависит от типа садово-паркового покрытия.

Значения коэффициентов стока для различных типов покрытий представлены следующими величинами:

Бетонные покрытия………………………………… 0,95

Покрытия из брусчатки…………………………… 0,60

Щебёночные покрытия…………………………….. 0,40

Грунтовые поверхности…………………………… 0,20

Зелёные насаждения………………………………… 0,1…0,2

Работы по устройству канализационных сетей выполняются специа­лизированными строительными организациями при контроле со стороны генерального подрядчика по строительству садово-паркового объекта по специальному проекту, которым определяются трассы сетей, глубины за­ложения трубопроводов и колодцев, строительные материалы.

studfiles.net

Водоприемные колодцы и их размещение по длине улицы.

В.К.-предназначены для приема поверхностных вод, стек-х с тер-ии кварталов и микр-ов, с улиц и тер-ий зеленых насажд-ий, с крыш зд-ий и т.д. Для приема воды на кол-ах им-ся водоприемные решетки. Водоприемные колодцы присоед-ся к кол-м при помощи сточных веток.

Размещение водоприемных колодцев по длине улиц:

—при уклоне улицы до 0,004, расст-ие между водоприемными колодцами 50м.

— при уклоне 0,006-0,01 — 60-70м.

— при 0,03 — 80м.

— более 0,03 -90 м.

При ширине 1-скатной проезжей части более15 м и 2-скатной более 30 м расстояние между водоприемными колодцами не должно превышать 60 м.

Размещение водоприемных колодцев на перекрестках улиц:

На перекр-х водоприемные колодцы устанавливаются, как правило, до пешеходного перехода. Протяженность веток для стока воды из водоприемных колодцев в коллектор водосточной сети не должна прев-ть 40 м.Уклон веток не менее 0,005.Диаметр веток 200-300 мм.

Глубина заложения водоприемных колодцев: не менее 1,3 м от пов-ти земли, глуб заложения водосточной уличной сети 1,7-1,8м,коллек-ов 2- 3,5 м.

Материалы из которых выполняются водоприемные колодцы : из сборн бетон-х и ж/б эл-ов, иногда из кирпича. Решетки-из метала.

Габариты водоприемных колодцев:-0,6 м-ширина,0,9 м-длина по внутр стенкам, или диаметр 0,7 м при круглом колодце. Залож-ие водосточ кол-ра 2-3,5м(нормальная),6-7 м (предельная)при открыт сп-бе р-т.

Трубы-коллекторы водосточной сети:-круглого сечения, при больших разм-х прям-го.

Мат-лы труб-керамика и асбестоцемент при диам-ре более 600 мм-бетон и ж\б бет, метал-при больших уклонах. Трубы диаметром до 600 мм уклад-т на грунт без уст-ва искусвенного основания.

При диаметре 700-1700мм укладывается на бетонное основание

Смотровые колодцы: размещают в местах изменения направления уклона, и диаметра коллектора и в местах присоед-ия боков коллекторах и веток дождеприем-х колод-ев.

Выпуски: устраивают вне границ города. Выпуск устраивают не затопленным, на отметке нормального горизонта воды. Возможны затопленные выпуски-во избежание размыва русла.

10.Открытая система водоотвода. Лотки, кюветы, канавы и каналы. Укрепление откосов кюветов и канав.Открытая сис-ма водоотвода явл-ся простейшей сис-мой, не требует сложных и дорогих сооруж-ий. Открытая сис-ма прим-т в микр-ах и кварталах небольшой площади при благоприятном для стока вод рельефе, не имеющем заниж-х бессточных мест. Поверх-ый водоотвод на тер-ии мкр-на должен быть такой, чтобы из любой точки тер-ии, сток воды бесприпятственно доходил до лотков противоположной части прилегающей улицы.

Лотки ,кюветы,каналы,канавы. Обычно воду отводят в сторону проездов, а при прилегающих зел-х насаждениях-к лоткам или кюветам, проход-м вдоль зд-ий. Лотки прим-т также для отвода пов-х вод от зд-ий с площадок, на тер-иях зел насажд-ий. Лотки имеют трапецеидальное, треугольное или полукруглое сечение, а при устройстве лотков из бетонных блоков – прямоугольное. Наполнение лотков следует ограничивать высотой слоя воды на 4 – 5 см меньшей, чем глубина лотка (высота бортового камня).

Препускные лотки устраив-т в тех случаях, когда на проездах при направл-ии продольного уклона в сторону тупика образ-ся бесточные места, из которых вода не имеет выхода и выпуск воды осущ-ся с помощью этих лотков в направл к проездам, распол-м на более низких отметках: они могут иметь треуг,прямоуг или трапецив форму.Откосы лотков прин-т в зав-ти от грунта и сп-ба укрепл-ия их в пределах от 1:1 до1:1,5.глубина лотка прибл 15-20 см.продол укл прин-т не м 0,5%.

Т.к. земл лотки легко размыв-т дождь и они тер-т свою форму уклон их дел-т с укрепл стенкой или сборными(изготовл из какого-либ устой мат-ла).—напр испол-т лотки из распил-х вдоль асбестоцем-х труб,сборн бетон лотки и др(рис 1) Более прост лотки— на не бол расст и малом стоке,дел-т из кирпича,бетон плиток и др ма-ов (рис.2)



Кюветы являются обычно элементом дорог. Они собирают воду с проезжей части и ограждают дорогу от затопления притекающим к ней поверхностными водами. При очень малых площадях стока, мелкие лотки и кюветы не рассчитываются и их размеры принимаются по конструктивным соображениям.

Канавы служат для сброса и отведения в водоемы или иные места поверхностных вод. В открытой системе водоотвода с территории города канавы являются основным элементом. Однако, открытые канавы на тер. города не желательны. Но в инженерной подготовке городских тер. организация стока поверхностных вод с территории города на неблагоприятных участках является одним из важнейших мероприятий, осуществление которого требует устройства канав. В водоотводе атмосферных вод с территории города открытые канавы следует рассматривать как временную меру. Размеры канав определяются гидрологическим расчетом расходов и гидравлическим расчетом сечений. Обычной формой сечения канав является трапеция. Наименьшие размеры трапецеидальных кюветов и канав принимаются: по дну – 0,3м и по глубине – 0,4м. В пределах города наибольшая глубина потока воды в канавах не должна быть более 1м.

В городских условиях кюветы и канавы следует устраивать с укрепленными откосами. Укрепление откосов и дня кювета или канавы осущ-ся с помощью различных типов крепления, выбор которых определяется скоростью протекания воды, характеристикой грунтов и наличием местных материалов, используемых в качестве крепления. Практическим креплением могут служить: — мощение камнем по грунту или по щебню в один слой;

— крепление тесанными плитами;

— асфальтовой смесью или асфальтовым раствором;

— крепление с помощью деревянных досок;

— цементобетонное покрытие откосов и дна

— ж/б крепление, монолитное или сборное, применяемое при значительных размерах канав.

11.Защита городской территории от подтопления. Задача инженерной подготовки подтапливаемых территорий. Нормы осушения для различных территорий.

Задачами подготовки при подтоплении территорий явл:

1)понижение ур-ня подз вод

2)осушение тер-ий

3)защита гор. зданий и сооруж от подтопления

Эти задачи решаются путем устр-ва дренажных систем вместе с верт планировкой и организацией стока подз вод.

Дренаж системы примен в подготовке и благоустройстве овральных тер-ий, оползневых склонов, в защите от подтопления водами рек и водохранилищ, при подъеме в них уровня воды, вызывающего повыш уровня грунт вод

Спец дренажн системы устраивают при строит-ве гор улиц и дорог, подзем тоннелей, подпорных стенок.

Установление наивысшего допустимого уровня подз вод опред на основе необходимой глубины его от пов земли в зав-ти от назнач подтапливаемой тер-ии и проектируемых ими существ зданий и сооруж.

Наименьшая допустимая глубина от пов-ти до наивысшего ур-ня подз вод рассматр-ся как нормы. Для различных по назнач и застройке гор тер-ий норма осушения приним-ся:

1)для тер-ий с застройкой зданиями, имеющие подземные (подвальные) помещ, от пола помещ 0,5-1,0м до наивысшего ур подз вод.

2)для тер-ий с застройкой зд-ми, не имеющими подвальн пом, 0,5 м от подошвы фундаментов зданий.

3)для тер-ий зел насаждений 1-2 м, в зав-ти от типа и пород древесных кустарниковых насажд.

4)для тер-ий с/х культур 0.5-1м, в зав-ти от вида культур

5)для гор. Улиц и дорог и площадей 0,5-2 м в зав-ти от грунта и конструкуии дор одежд

В общем виде min норма осушения приним-ся для селитебных тер-ий с капитальной застройкой 2м, а при наличии подвальных пом служебного или хоз пользования -3-4 м, для тер-ий парков, стадионов и зел насаждений-1м



infopedia.su

Питьевые колодцы: технические характеристики и стандарты

Индивидуальный источник воды на сегодняшний день является необходимым элементом частного участка. Постоянно растущие цены на воду, частые поломки трубопроводов, явное ощущение хлорки и других примесей не может радовать владельцев домов. Многие хозяева прибегают к бурению скважины, но такое действие требует существенных затрат и специального оборудования. Более доступно выкопать колодец, но для этого необходимо знать не только технологию строительства источника воды, но и некоторые стандарты, которым он должен соответствовать.

Содержание

Что такое шахтный колодец
Особенности пластиковых каркасов питьевых колодцев
Cанитарные нормы и правила для питьевых колодцев
Когда необходимо чистить питьевой колодец
Контроль за качеством воды питьевых колодцев
Выбор подходящего места

Что такое шахтный колодец

С целью создания источника питьевой воды, обыкновенно используют шахтный метод строительства. Суть метода проста: выкапывается котлован, глубина которого определяется появлением воды. Шахтные колодцы применяются наиболее часто, так как данный способ прост и позволяет пополняться запасам воды естественным путём.

Стенки шахты укрепляют постепенно, иначе возможен обвал почвы, что является прямой угрозой жизни человека. Основное различие питьевых колодцев заключается в материале, из которого они строятся. Ещё одно преимущество данной конструкции – колодец редко высыхает полностью, это возможно только в длительные периоды засухи.

Материалы, которые используют для строительства колодца:

• Дерево. При правильной обработке, данный материал прекрасно контактирует с влажной средой. Сейчас деревянный сруб является очень дорогостоящим и постройка из него колодца невыгодна. Часть, где древесина имеет тесный контакт с водой, обыкновенно обкладывают вязом или дубом. Для остальной части шахты подходит обыкновенная сосна.
• Камень. Сейчас натуральный камень имеет стоимость в несколько раз дороже дерева. Но, например, в горных районах, этот материал наиболее популярен из-за постоянной нехватки древесины. Колодец, построенный из камня, обладает поразительной долговечностью. Перед строительством этого сооружения обычно сваривают металлический каркас, между элементами которого укладывают каменные блоки.
• Кирпич. Колодцы из данного материала не имеют такой длительный срок эксплуатации, как сооружения из камня, но стоят в несколько раз дешевле. Кирпичная кладка в 1 или 1,5 кирпича имеет длительный срок эксплуатации. При постройке, кирпич укладывают по заранее определённой схеме. Этот материал также требует создания металлического каркаса. Без него, со временем, воды могут размыть раствор и сооружение просядет.
• Бетонные кольца. Наиболее популярная разновидность материала. Имеет идеальное соотношение качества и цены. Для монтажа бетонных колец не требуется много времени, достаточно наличие грузоподъёмной техники. Возможна установка колец вручную, его устанавливают на землю и обкапывают со всех сторон, пока кольцо не просядет.

Особенности пластиковых каркасов питьевых колодцев

В современном строительстве, для создания питьевых колодцев, используют практичные и недорогие пластиковые каркасы. Монтаж таких конструкций происходит быстро, они имеют меньшую массу чем бетонные кольца, что существенно снижает расходы на транспортировку и упрощает процесс установки.

Основные преимущества пластиковых конструкций:

• Пластиковые кольца производятся высотой до 1,5 м. Это делает процесс монтажа более простым и быстрым.
• Имеют меньшую массу, чем бетонные кольца, деревянный сруб или кирпичная кладка.
• Гофрированная поверхность обеспечивает надёжное соединение между кольцами. Кольца вкручиваются друг в друга на определённое расстояние. Для большей герметичности системы используют различные разновидности строительных герметиков.
• Срок эксплуатации пластиковых конструкций составляет более 50-ти лет. Данные материалы не только долговечны, но и полностью безопасны для человека.
• Имеют доступную ценовую политику.

При рыхлой почве обыкновенный монтаж пластиковых колец невозможен. Сначала устанавливают одно кольцо, из-под него удаляют весь грунт, а кольцо проталкивают дальше в траншею. Поверх первого кольца устанавливают второе и процесс повторяется до полного завершения шахты.

Какие существуют санитарные нормы и правила для питьевых колодцев

Каждому хозяину частного участка следует знать некоторые стандарты, согласно которым должно происходить строительство питьевого колодца и его дальнейшая эксплуатация. Данные требования определяет главный государственный врач.

Основным этапом колодца является место, где он должен быть установлен. Для выбора места используют разведочное бурение. Его стоимость намного выше природных способов, но данный метод способен предоставить практически 100 % результат. Разведочное бурение также предоставляет данные о санитарных условиях места, где в дальнейшем будет расположен колодец.

Если на расстояние 50 м от частного дома располагаются объекты химической промышленности, заводы или фабрики, то монтаж колодца запрещён. На такое же расстояние следует отдаляться от выгребных ям и туалетов.

Существует такое понятие, как дебет источника. Он позволяет определить, на какое количество человек рассчитан питьевой колодец. Обыкновенно, хозяева частных домов не слишком обращают внимания на данное условие.

Обязателен монтаж оголовка колодца (той части, которая поднимается над поверхностью). Оголовок служит защитным элементом и препятствует проникновению в воду мусора и грязи. Минимальная высота, на которую он должен подниматься над поверхностью, составляет 0,7 — 0,8 м. Также обязательна установка крыши или люка.

Чтобы обезопасить воду от появления грязи и мути, на дне питьевого колодца следует сделать фильтрующий элемент. Для него обычно используют насыпь из чистого песка или предварительно промытого щебня. Согласно некоторым нормативным документам, высота фильтра не должна быть менее 60 см.

Следует помнить, что каждый колодец требует чистки. Также иногда приходится производить ремонт шахты. Для удобства спуска, в стены колодца, при строительстве, устанавливают металлические или чугунные скобы. Для предотвращения коррозии, их покрывают грунтовкой.

Когда необходимо чистить питьевой колодец

Чистка колодца производится в зависимости от загрязнения источника. В среднем это наступает каждые 1,5-2 года. Строго регламентированных правил не существует. Наиболее удобным периодом для проведения данного мероприятия является поздняя весна, по причине отхода поводковых вод.

Во время чистки также проводятся и другие операции: замазывание швов специальным раствором, укрепление металлического каркаса. Помимо водоприёмной части колодца следует обратить внимание и на основание шахты. На стенках бетонных колец или кирпичной кладке возможно образование грязи, которую также необходимо тщательно счищать.

После того, как чистка будет закончена, следует качественно произвести дезинфекцию водоприёмной части. Для этого используют различные реагенты, которые содержат в себе концентрат хлора. После добавления данного вещества, колодец следует тщательно промыть. Употреблять воду без промывки колодца запрещается.

Как производят контроль за качеством воды питьевых колодцев

При проверке соответствующими органами качества воды в питьевых колодцах, обследованию также подвергается и прилегающая территория. Основные разновидности контроля за качеством воды:

• Плановый. Проводится через определённый промежуток времени. Включает в себя комплекс основных мероприятий по определению качества воды всех источников водоснабжения (скважины, колодцы,).
• Выборочный. Может проводиться в регионах, где раннее были замечены проблемы с системами водоснабжения.
• Согласно разовым заявкам. Инициатором такой проверки становится непосредственный хозяин земельного участка. Выполняется с целью проверки пригодности воды.

Нередко показатели первого забора воды могут включать в себя слишком большое количество вредных бактерий и микроорганизмов. Тогда проводится более глубокое обследование воды, которое определяет причину ухудшения воды. Все показатели сравниваются с нормативами соответствующих инструкций.

Для поднятия качества воды может быть произведена чистка питьевого колодца и его последующая дезинфекция. Если после этого проблем не была устранена, то качество воды повышают, применяя специальные препараты с высоким содержанием хлора. Если загрязнение имеет химический характер (особенно загрязнение агрессивными веществами), то может быть принято решение о ликвидации источника.

Выбор подходящего места

Правильное место является основным показателем долговечности колодца и наличия в нём воды соответствующего качества. Для выбора места, в современном строительстве, применяется метод разведочного бурения. Преимущества данного метода в 100 % определении водяного слоя. К недостаткам можно отнести высокую ценовую политику данного процесса.

Где не следует устанавливать питьевой колодец:

• Поблизости выгребных ям, септиков, хозяйственных помещений. Отходы могут просачиваться в грунт, а впоследствии и в воду.
• На склоне реки или в овраге. Вертикальное направление колодца снизит дебит воды.
• Менее чем 5 м от дома или любых хозяйственных построек. Колодец, расположенный в такой близости от дома, станет причиной постепенного вымывания грунта из-под фундамента. Это грозит скорой просадкой несущей стены.

Также не следует строить источник воды рядом с водоёмами. Это может привести к загрязнению колодца и нанесению ущерба здоровью пользователя.

oborudovanie1.ru

Проектирование водоприемных колодцев — Студопедия.Нет

Водоприёмный колодец состоит из рабочей камеры и люка с решеткой. Устанавливают колодец в лотке проезжей части, так чтобы решетка находилась заподлицо с дренажным покрытием или была ниже его на 2-3 см. При небольшом поверхностном стоке возможно устройство водоприемных колодцев закрытого типа с вертикальной решеткой, совмещенной с бортовым камнем.

Глубина заложения водоприемного колодца устанавливается в соответствии с принятой наименьшей глубиной заложения водостоков, но не менее 0,8 м. Для нормальной эксплуатации колодца его высота должна быть такой, чтобы бетонный лоток находился вне зоны промерзания. Минимальный диаметр круглого колодца 0,7 м. Размер люка не менее 0,4×0,8 м. Колодцы устраивают в основном с плавными очертаниями дна без приямков для осадка.

Водоприемный колодец конструкции Мосинжпроекта (рис. 3.2.1)представляет собой железобетонный стакан с днищем и плитой перекрытия, чугунным люком и решеткой. В рабочей камере имеются отверстия для присоединения дорожного дренажа и водосточных веток.

Рисунок 3.2.1 Сборный железобетонный водоприемный колодец:

1 — дорожная одежда; 2 — лоток проезжей части; 3 — водоприемная решетка с люком; 4 — бортовой камень; 5 — плита перекрытия; 6 — рабочая камера с днищем и люком; 7 — песчаное основание;8 — водосточная ветка; 9 — дренажные трубы.

Проектирование смотровых, поворотно-соединительных колодцев



Для нормального функционирования и ремонта системы трубопроводов на водосточной сети устраивают колодцы различного назначения — смотровые, поворотно-соединительные. Как правило, эти функции совмещают в смотровых колодцах (рис. 3.3.1), которые устанавливают: а) в местах присоединения водосточных веток к продольному водостоку (длина ветки не должна превышать 40 м см. рис. 3.1) и продольного водостока к коллектору; б) в местах изменения направления, уклона и диаметра трубопроводов; в) на прямых
участках в зависимости от диаметра труб ё на расстоянии 1 (см. табл. 3.3.1).

Таблица 3.3.1 Рекомендуемые расстояния между смотровыми колодцами на прямых участках

d,мм	150	250-450	500-600	700-900	1000-1400	1500-2000	>2000
l,м	35	50	75	100	150	200	250-300

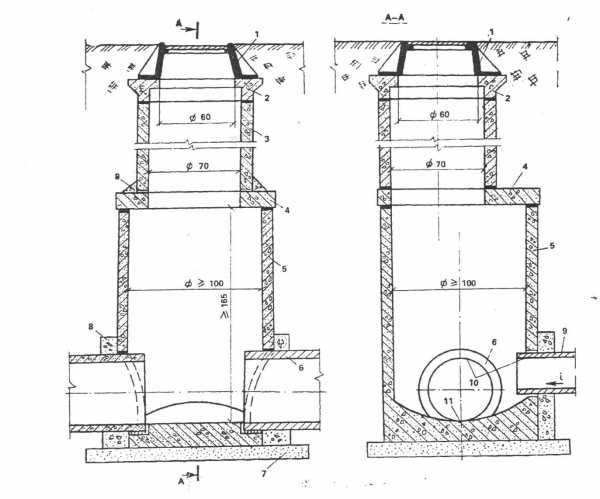

Рисунок 3.3.1 Сборный смотровой колодец:

1 — люк колодца; 2 — опорное кольцо; 3 — горловина колодца; 4 — плита перекрытия;5 — рабочая камера; 6 — продольный водосток; 7 — песчаное основание; 8 – заделка бетоном В15; 9 — водосточная ветка; 10 — щелыга трубы; 11 — лоток трубы и колодца.

Наибольшее применение находят сборные железобетонные смотровые колодцы института Мосинжпроект, имеющие рабочую камеру с днищем и плитой перекрытия и располагаемую над камерой горловину с люком. Размеры рабочей камеры должны обеспечивать надёжное присоединение труб и удобство работы при эксплуатации сети. Высота рабочей камеры не менее 1,65м. Диаметр круглых колодцев зависит от диаметра труб:

Внутренний диаметр труб, см……………………………… ≤ 60 70 80-100 120

Внутренний диаметр рабочей камеры колодца, см…..100 125 150 200

Для труб и коллекторов диаметром более 120 см рабочие камеры делают обычно прямоугольными, по индивидуальным проектам. Диаметр горловины принимают равным 70 см, а высота горловины зависит от глубины заложения трубопровода.

Показанный на рис. 3.3.1 смотровой колодец со сборным лотком может выполнять функцию поворотного колодца при угле поворота не более 10-14°. При углах поворота (до 90°) в колодце необходимо устроить монолитный бетонный лоток плавного очертания.





studopedia.net

Колодцы дождеприемные и водоприемные после дождя

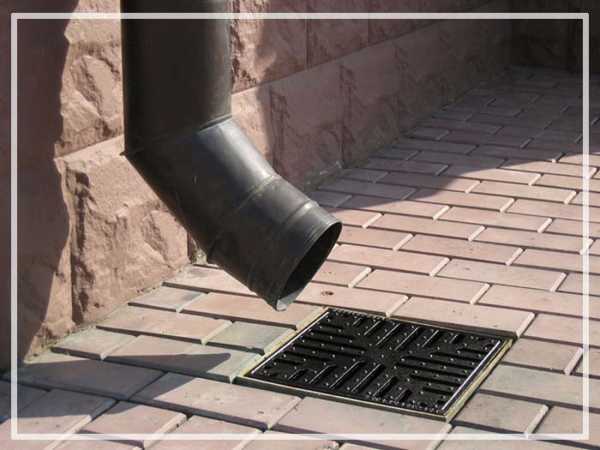

Дождеприемники не всегда заслуживают достойного внимания у хозяев загородной или дачной недвижимости. Однако на участке в периоды сезонных осадков дождеприемный колодец становится необходимостью. Именно этот резервуар поможет почве не перенасытиться влагой, а растениям расти хорошо, без порчи корневой системы. Более того, система дождеприемных колодцев защитит фундамент строений от подмывания, поэтому создавать конструкцию необходимо также быстро, как и собственную скважину.

Виды и назначение дождеприемников

Отсутствие на участке ливневки может привести к заболачиванию почвы

Колодцы подобного типа или как их называют, ливневки, показаны для сбора дождевой и талой воды. Поступая в автономную закрытую сеть, вода отводится в естественные водоемы или используется для хозяйственных нужд. Но это на частном участке, в городе же системы дождеприемных колодцев создаются на трассах, производственных территориях. В этом случае соединительная ветка не должна превышать 40 метров и диаметра 200-300 мм.

Внимание! Отсутствие на участке ливневки может привести к заболачиванию почвы. А вот чтобы не соединять сложную сеть отводов, имеет смысл вывести в резервуар трубу водостока.

Конструкция дождеприемников

Пример устройства стакана дождеприемника

Резервуары для приема избыточной влаги состоят из следующих элементов:

• Стакан;
• Лоток и днище;
• Решетка съемная, предназначенная для закрытия горловины.

Можно обозвать стакан патроном фильтрации, так как его предназначение – отделение излишков мусорной грязи, попадающей в водостоки. Стакан требует чистки для нормальной работы всей системы. А теперь стоит поговорить подробнее о каждом элементе.

Стакан: особенности конструкции и монтажа

Пример установленного дождеприемника с отводной трубой

Схема стакана также включает несколько элементов: корзина, основание уплотнительного типа и кессонные перегородки. Сам резервуар, корзина, служит для сбора песка, мусора. Перегородки удерживают корзину, а также блокируют выход неприятного запаха наружу. По-иному перегородки называются кессонным сифоном. Схема достаточно проста, монтаж также не вызывает сложностей. Чтобы установить конструкцию, требуется:

Рекомендуем к прочтению:

1. Создается уплотнительное основание;
2. На него крепится рамка колодца и заливается по периметру бетоном;
3. Вставляется патрон;
4. Накрывается решеткой.

Для полной готовности и чтобы водоприемный колодец работал без сбоев, необходимо сделать отводную канаву или шланг, выводящий жидкость для сброса в водосток, реку или (для частных хозяйств) оставить резервуар герметичным и использовать воду для полива.

Решетка люка: из чего сделать

Примеры решеток для дождевых колодцев

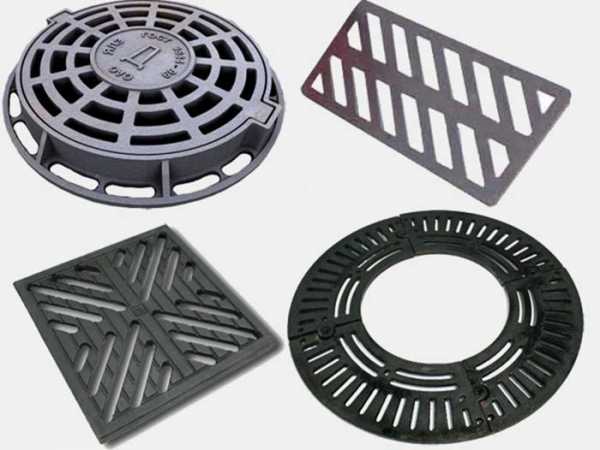

Решетки съемные в водоприемный колодец могут быть металлические и пластиковые. Последние используются только для пластиковых ливневок, а вот на резервуары из этого материала вполне подойдут как обычные стальные решетки, так и оцинковки. Чугунная же конструкция имеет большой вес, поэтому ставить такие в частном владении не имеет смысла. Чугунные конструкции монтируются на трассах.

Стальная решетка легче, но если это обычная сталь, то она подвержена коррозии, для монтажа предпочтительнее оцинковка. Пластиковые же решетки – решение для частного хозяйства. Простые в монтаже и дешевые по стоимости, они вполне справляются со своей функцией и довольно разнообразны эстетически. Треугольные, круглые, квадратные или многогранные, такие конструкции идеально впишутся в общий стиль.

Пластиковые дождеприемники: преимущества и сфера применения

Виды и области применения пластиковых ливнёвок

Устройство пластикового колодца для приема избыточных вод ничем не отличается от любого другого. Простота схемы и демократичная стоимость сделали пластиковые ливневки популярными в частных хозяйствах и на дачных участках. При производстве конструкции используется специальный пластик, обладающий достаточной прочностью, неподверженностью коррозии и промерзанию. Кроме того, такой пластик хорошо выдерживает воздействие химикатов и ему не страшны удобрения, попадающие в почву. Остальные преимущества конструкции:

• Устройство ливневки не требует вмешательства специалистов и использования тяжелой спецтехники;
• Недорогая цена;
• Малый вес и удобство транспортировки;
• Нет никакой необходимости в гидроизоляции, пластик герметичен и не имеет пропускающих швов;
• Ассортиментный выбор достаточно широк, поэтому каждый хозяин может выбрать пластиковые колодцы индивидуального размера, которого требует глубина погружения в почву.

Важно! Установив один приемник на другой, можно нарастить высоту и никакая глубина закопки не будет страшна, а вы получите идеальный резервуар для накапливания технической воды. Кроме того, так можно увеличить пропускную способность, а ведь после дождя уровень воды в колодце может значительно подняться.

Выбирая полимер или полипропилен, важно знать, что эти конструкции имеют повышенные тепло- и гидроизоляционные качества. Однако высокая ценовая планка и подверженность коррозии делают полипропиленовые или полимерные ливневки менее пригодными к использованию, нежели обычные пластиковые резервуары.

Рекомендуем к прочтению:

Железобетонные ливневки

Виды железобетонных ливнёвок с решетками

Железобетонные дождеприемники – устройство для промышленных предприятий, автопарков. Установка такой системы на дачном участке не показана по следующим причинам:

1. Тяжелый вес требует спецтехники для транспортировки, бригады рабочих для монтажа, а такая схема работы увеличит затраты;
2. Дорогая цена не добавляет плюсов, причем устройство необходимо достаточно часто чистить, что также накладывает финансовые обязательства.

И, конечно, имеет значение глубина вкапывания: для ж/б ливневок нужна хорошая яма, а если грунт подвижен, то существует риск появления трещин в стакане, а значит, все устройство придется менять. Принимая такое решение, как установка железобетонной ливневки, не стоит забывать и про гидроизоляцию, которая не требуется для пластиковых резервуаров: на стены и днище нужно нанести состав из горячего битума, цементную смесь с жидким стеклом или что-то другое, а также создать гидрозащиту снаружи.

Пример укладки ливнёвки на этапе монтажа дорожки

Дорогое в установке и обслуживании устройство можно применять, если уровень избыточных вод каждый сезон повышается и необходим резервуар, глубина которого будет достаточной, а также целая система колодцев. Тогда железобетонный колодец вполне пригодится для основного сборного устройства, из которого будет осуществляться сброс жидкости.

Колодцы тальвежные: что это и зачем?

Существуют не только обычные дождеприемники, но и тальвежные колодцы. Обустройство показано для сбора излишних вод в плотных грунтах, наиболее часто тальвежные системы сооружают на летных полях, в частном хозяйстве колодцы подобного типа мало распространены из-за повышенной сложности схемы. Кроме того, глубина тальвежного колодца напрямую зависит от плотности, влагонасыщяемости грунтовых масс и других показателей.

В заключение

Обустройство дождеприемников – дело нужное и увидеть элементарную ливневку можно в любом доме – это резервуар, подставленный под сточную трубу, собирающую воду с крыши. Для обустройства самого простого колодца вполне подойдет пластиковая или железная бочка, вкопанная в низком месте участка, куда стекаются талые и дождевые воды, как это показано на фото. В случае необходимости, бочку нужно оснастить шлангом для сброса вод, а также прокопать канавки, чтобы вода не растекалась потоком, а напрямую попадала в дождеприемник.

Что касается того, какой будет глубина ямы для дождеприемника, то все зависит от интенсивности потоков: для скудных талых вод и дождей, когда уровень воды не особо повышается, подойдет небольшой резервуар, которому не нужна большая глубина, а для насыщенных сезонных паводков лучше выбрать дождеприемник повместительнее.

vodakanazer.ru



Водоприемный колодец предназначен для отвода оборотной воды из прудка-отстойника хвостохранилища. На направляющие (3) каркаса водоприемного колодца, дополнительно одет фильтр (4) выполненный в виде прямоугольного мешка размером 2×2×8 м без дна. По торцам фильтра (4) закреплены направляющие рамки (5), придающие фильтру прямоугольную форму. Фильтр закрывает стенки колодца от основания до уровня водослива, препятствуя попаданию в водовод (7) колодца хвостов их прудка А хвостохранилища. Заявляемая конструкция способствуя более полному очищению оборотной воды от механических примесей.

Полезная модель относится к гидротехнике, в частности к водозаборным устройствам для забора воды из поверхностных источников.

Известны сбросные колодцы, выполненные деревянными каркасной конструкции, квадратного сечения в плане. Стенки колодцев делают из досок (шандор), прибиваемых снаружи к стойкам каркаса или закладываемых в пазы стоек, что облегчает управление уровнем воды в прудке-отстойнике. Шандоры тщательно подгоняются друг к другу и закрепляются, предотвращая вынос разжиженного грунта в колодец. (Юфин А.П. Гидромеханизация. М., Стройиздат, 1974, с.173-175)

Недостатком такой конструкции является недостаточное осветление воды в колодце, а также ненадежность конструкции из-за деревянных шандор, которые при повышении давления воды могут разрушаться.

Известен колодец для отвода осветленной воды включающий основание и водослив с поплавком, водослив закреплен к основанию посредством сильфона. (А.С. СССР №1006585, М. Пк Е02В 8/02, 1981).

Недостатком конструкции является сложность выполнения и сложность эксплуатации колодца.

Наиболее близким является водосбросный колодец, включающий водоотводной выпуск, шандорное ограждение и несущий каркас, основание и водослив с поплавком, закрепленный к основанию с возможностью вертикального перемещения, а шандорное ограждение выполнено в виде, например, пластмассовых лент. (А.С. СССР №581192, М. Пк Е02В 8/02, 1972).

Недостатком конструкции является сложность выполнения и сложность эксплуатации колодца из-за наличия механизма для изменения положения водослива и необходимости его обслуживания, а шандорное ограждение

выполненое в виде, например пластмассовых лент не отвечает требованию надежности работы колодца.

Задачей полезной модели является повышение надежности работы водозаборного устройства, улучшение условий забора воды из источника и более глубокое очищение забираемой воды.

Поставленная задача решается тем, что водоприемный колодец включающий водовод, водоотводной выпуск, шандорное ограждение и несущий каркас, последний выполнен в виде металлических направляющих и дополнительно снабжен фильтром, одетым на каркас, по торцам фильтра закреплены направляющие рамки, причем верхняя рамка выполнена с возможностью перемещения по вертикали и закреплена на каркасе при помощи подвесов, а нижняя рамка установлена у основания колодца;

— верхняя рамка фиксируется на уровне водосливного порога колодца;

— шандорное ограждение выполнено в виде, например, железобетонных плит.

Технический результат достигается тем, что несущий каркас выполнен в виде металлических направляющих и дополнительно снабжен фильтром, который предотвращает попадание частиц пульпы (хвостов) в оборотную воду, тем самым способствуя ее более полному очищению от механических примесей и повышая надежность работы колодца.

Технический результат также достигается тем, что верхняя рамка фиксируется на уровне водосливного порога колодца, что позволяет отводить отстоявшуюся чистую оборотную воду.

Технический результат также достигается тем, что шандоры выполнены в виде, например, железобетонных плит, что повышает механическую прочность конструкции.

Технический результат достигается также тем, что осуществляется дополнительная очистка воды, т.к. шандоры и дополнительный фильтр установленный на металлические направляющие каркаса колодца предотвращают попадание частиц пульпы (хвостов) в оборотную воду.

Полезная модель поясняется чертежами, где на:

Фиг.1 — вид колодца сверху;

Фиг.2 — общий вид колодца.

Водоприемный колодец 1 шандорного типа, в котором уровень водосливного порога колодца регулируется набором железобетонных шандор 2, установленных в каркасе из металлических направляющих 3. Шандоры выполнены прямоугольного сечения высотой 20 см. На направляющие 3 каркаса водоприемного колодца, дополнительно одет фильтр 4 из фильтроткани (фильтродиагональ). Фильтр выполнен в виде прямоугольного мешка размером 2×2×8 м без дна. По торцам фильтра 4 закреплены направляющие рамки 5, придающие фильтру прямоугольную форму. Нижняя рамка 5 при установке фильтра 4 на каркас колодца 1 ложится на дно прудка А у основания колодца 1 и заиливается, а верхняя подвижная рамка 5 при помощи подвесов 6 фиксируется на каркасе на уровне водосливного порога. Фильтр закрывает стенки колодца от основания до уровня водослива, препятствуя попаданию в водовод 7 колодца хвостов из прудка А хвостохранилища.

Работает устройство следующим образом.

В состав системы оборотного водоснабжения ЗИФ (золото извлекающей фабрики) входит водоприемный колодец 1 установленный на прудке хвостохранилища ЗИФ. В колодце установлены железобетонные шандоры 2. В процессе складирования отходов производства, хвостовые отложения доходят до места расположения водоприемного колодца хвостохранилища и имея очень тонкий помол через щели между шандорами 2 проникают в оборотную воду, которая подается насосами из водовода 7 на технологические нужды фабрики. Так как шандоры 2 устанавливаются на место в воду на глубину 1 м, то заделка щелей между шандорами практически невозможна.

На направляющие 3 каркаса колодца 1 с целью исключения попадания твердых частиц пульпы (хвостов) в оборотную воду, дополнительно одевают

фильтр 4, закрепленный по торцам в направляющих рамках 5, придающих фильтру прямоугольную форму. Нижняя рамка 5 опускается на дно прудка А и устанавливается у основания колодца 1, а верхняя подвижная рамка 5 при помощи подвесов 6 закрепляется на каркасе и устанавливается на уровне водосливного порога. За счет того, что верхняя рамка 5 выполнена подвижной, при изменении уровня водослива подвесы 6 перемещаются по направляющим 3, поднимают ее вверх и фильтр 4 расправляется по корпусу колодца, тем самым постоянно закрывая стенки колодца. Фильтр 4 закрывает стенки колодца от основания до уровня водослива, препятствуя попаданию в водовод 7 колодца хвостов из прудка хвостохранилища. Очищенная оборотная вода из хвостохранилища попадает в водовод и насосами перекачивается на фабрику для технических нужд.

1. Водоприемный колодец включающий водовод, водоотводной выпуск, шандорное ограждение и несущий каркас, отличающийся тем, что последний выполнен в виде металлических направляющих и дополнительно снабжен фильтром, одетым на каркас, фильтр с торцов закреплен в направляющих рамках, причем верхняя рамка выполнена с возможностью перемещения по вертикали и закреплена при помощи подвесов на каркасе, а нижняя рамка установлена у основания колодца.

2. Колодец по п.1, отличающийся тем, что верхняя рамка установлена на уровне водосливного порога колодца.

3. Колодец по п.1, отличающийся тем, что шандорное ограждение выполнено в виде, например, железобетонных плит.

poleznayamodel.ru

водоприемный колодец — это… Что такое водоприемный колодец?



водоприемный колодец

3.8.33 водоприемный колодец: Колодец, служащий для забора охлажденной воды из водосборного бассейна охладителя циркуляционной воды или забора осветленной воды из отстойного пруда хранилища-накопителя жидких промышленных отходов.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

• водоприемник МГЭС
• Водопровод

Смотреть что такое «водоприемный колодец» в других словарях:

• водоприемный колодец — Колодец, служащий для забора охлажденной воды из водосборного бассейна охладителя циркуляционной воды или забора осветленной воды из отстойного пруда хранилища накопителя жидких промышленных отходов. [СО 34.21.308 2005] Тематики гидротехника …   Справочник технического переводчика

• колодец — 3.32 колодец : Подземное сооружение глубиной более 1,5 метра, у которого диаметр или размер наибольшей его стороны меньше глубины. Источник …   Словарь-справочник терминов нормативно-технической документации

• колодец водоприемный — 3.14 колодец водоприемный: Емкость, сообщающаяся с проточной частью гидромашины и донными водоводами посредством трубопроводов с запорным органом или водоприемной потерной, в которую выведены всасывающие патрубки насосов системы откачки. Источник …   Словарь-справочник терминов нормативно-технической документации

• Дренажный колодец — Поворотный дренажный колодец с установленной смотровой камерой. Дренажный колодец  инженерное сооружение, значимый элемент системы закрытого дренажа. Дренажные колодцы используются для прочистки дренажной системы, наблюдения за ее работой,… …   Википедия

• СО 34.21.308-2005: Гидротехника. Основные понятия. Термины и определения — Терминология СО 34.21.308 2005: Гидротехника. Основные понятия. Термины и определения: 3.10.28 аванпорт: Ограниченная волнозащитными дамбами акватория в верхнем бьефе гидроузла, снабженная причальными устройствами и предназначенная для размещения …   Словарь-справочник терминов нормативно-технической документации

• СТО 17330282.27.140.014-2008: Технические системы гидроэлектростанций. Условия создания. Номы и требования — Терминология СТО 17330282.27.140.014 2008: Технические системы гидроэлектростанций. Условия создания. Номы и требования: 3.1 бьеф: Часть водотока или водоема, примыкающая к водоприемному сооружению (верхний бьеф) или водовыпускному сооружению… …   Словарь-справочник терминов нормативно-технической документации

• КАПТАЖ — (франц. captage; от лат. cap tare стараться поймать, ловить, хватать), сооружение, посредством к рого вода пресного или минерального источника или грунтовая вода, не имеющая свободного выхода на земную поверхность, собирается в одно определенное… …   Большая медицинская энциклопедия

normative_reference_dictionary.academic.ru
