Водоснабжение на даче - 140 фото и основные характеристики системы

Дачное хозяйство должно быть комфортным, удобным, уютным, оно должно располагать всем комплексом жизненно необходимых удобств, которые, в свою очередь, обеспечиваются правильно организованной и реализованной инфраструктурой. Одним из ключевых элементов в области обеспечения требуемого уровня комфорта является система водоснабжения.

От того, насколько технически грамотно она сделана, будет во многом зависеть качество вашего отдыха, а для тех, кто на даче занимается садоводством, обеспечение достаточным количеством воды абсолютно необходимо. Просто просмотреть фото водоснабжения на даче, которые можно найти на специализированных сайтах, будет недостаточно.

Создавая инфраструктуру своего участка, необходимо грамотно спроектировать техническую часть, тщательно продумать и разработать всю систему, а для этого требуется учитывать фундаментальные особенности и правила построения инженерных коммуникаций. Именно о секретах, о неявных нюансах данного вопроса пойдет речь в этой статье.

Краткое содержимое статьи:

Источники воды на дачном участке

На некоторых участках уже может быть свой природный источник: родник, ручей и т.д. Он вполне подойдет для полива и технических нужд, однако в качестве питьевой, такой источник не подойдет. В некоторых случаях исключение можно сделать для родника, но и он не может гарантировать полной безопасности.


В большинстве случаев, для получения питьевой воды на приусадебных и дачных хозяйствах в нашей стране пользуются популярностью два вида источников: скважина и традиционный колодец. Поскольку каждый из них имеет свои особенности, необходимо описать каждый.

Скважина

Современный, полностью безопасный и удобный источник воды для вашего участка. Скважина бурится до артезианских вод, потому ее еще называют артезианской. Глубина скважины может достигать глубины в 200 м., однако в большинстве случаев достаточно пробурить на 30-50 м.

Необходимо помнить, если глубина будет недостаточной, могут быть сезонные перебои, а также снижение качества во время паводков и дождей.

Основными достоинствами скважины необходимо считать следующие моменты:

  • Бурить можно на любом участке, в любом удобном для вас месте;
  • Вода экологически чистая и полностью безопасна для здоровья;
  • Использовать специальные фильтры нет необходимости. Это упрощает систему и позволяет сэкономить;
  • Долговечность источника;
  • Качество мало зависит от сезонных и погодных условий;
  • Возможность круглогодичного использования.

Однако, при всех своих достоинствах, у скважины имеется ряд недостатков:

  • Невозможность самостоятельного бурения. Вам однозначно потребуется обратиться в специализированные организации;
  • Высокая цена буровых работ;
  • Необходимость оформления специальных документов для бурения скважины;
  • Сложность в обслуживании.

Тем не менее, скважина пользуется оправданной популярностью среди дачников, поскольку это удобный, возобновляемый и чистый источник вкусной, качественной воды.

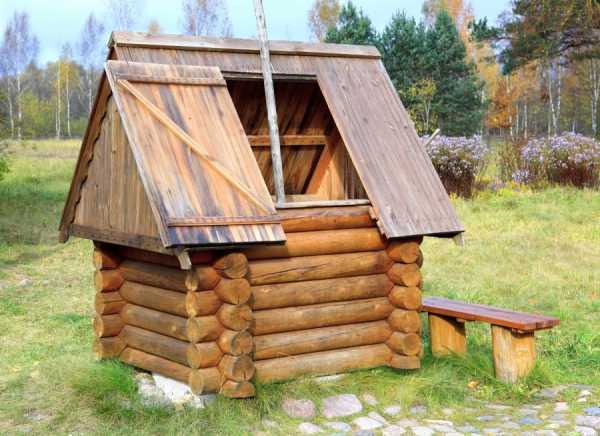

Колодец

В целом, водоснабжение из колодца также широко распространено и пользуется заслуженной популярностью, что объясняется следующими специфическими достоинствами:

  • Колодец по силам выкопать самостоятельно;
  • Нет необходимости оформления разрешений;
  • Простота в обслуживании;
  • Удобство использования.

Однако, использование колодца в качестве источника ограниченно ввиду специфических недостатков, которые невозможно или очень трудно устранить, а именно:

Сложность использования источника зимнее время. В целом, для круглогодичного использования необходимо строить специальные теплые помещения над самим колодцем;


Сезонное влияние на качество. Весной, когда начинается обильное таяние снега, а также во время сильных дождей, качество воды может значительно ухудшиться;

Чистая вода, как правило, находиться на глубине, потому необходимо использовать систему специальных фильтров в системе забора и транспортировки.

Для забора воды можно использовать специальные насосы или набирать вручную, посредством несложных приспособлений, выполненных самостоятельно.

Принцип работы и устройство дачного водоснабжения

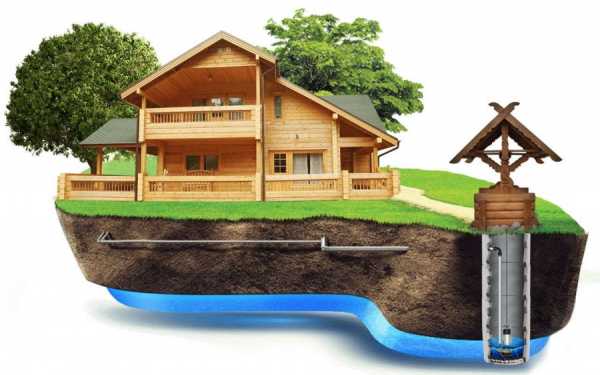

Итак, давайте попробуем описать общую структуру системы водоснабжение загородного дома, из каких элементов состоит и их особенности.

В самом общем виде мы получим:

Источник. Как было указанно выше, существуют два основных типа источников. Природные, а также другие мы не будем рассматривать в данной статье, поскольку они не имеют широкого распространения, а их использование ограниченно по ряду объективных причин.

Система забора воды. Как правило, это специальный электрический насос. Для колодца возможен ручной вариант, но считать его приемлемым нельзя, поскольку современные условия позволяют выбрать насос нужного типа, качества и цены.

Тем более, вручную наносить воды для бани или поливки очень сложная в физическом плане задача. Таким образом, в качестве системы забора, приемлемым можно считать только электрические насосы или насосные станции.

Виды насосов

Глубинный. Такие насосы погружаются в воду и обеспечивают высоту водяного столба до 150 м. Для глубинных насосов не требуется строить специальное помещение, они более надежные, качественные, но при всем том значительно дороже.

Кроме того, для периодического технического обслуживания их необходимо извлекать на поверхность, а это связано с определенными трудностями.

Еще одна особенность — необходимо подводить электропитание к насосу, а поскольку он находятся на глубине, производить монтаж проводки нужно тщательно и при строгом соблюдении всех требований электробезопасности.

Насосы, устанавливаемые на поверхности, или поверхностные. В данном случае название говорит само за себя. Используют такие насосы в тех случаях, когда вода находится не слишком глубоко.

Главное достоинство – простота в обслуживании, однако для них требуется построить специальное теплое помещение. Еще один специфический недостаток – повышенный уровень шума, хотя он легко решается путем использования специальной шумоизоляции помещения, где установлен насос. В целом производительность и стоимость таких насосов значительно ниже в сравнение с глубинными.

Система транспортировки воды от источника до конечного потребителя. В самом общем виде, это просто трубы для водоснабжения. Причем, они могут располагаться как на поверхности, тогда необходимо предусмотреть их теплоизоляцию, так и под землей.

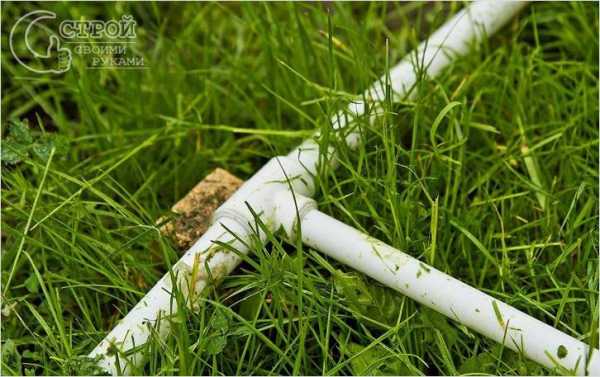

В последнее время широкое распространение получили пластиковые трубы. Они обладают рядом несомненных достоинств: долговечность, простота установки и обслуживания, невысокая цена. Однако при этом обладают меньшей механической прочностью.

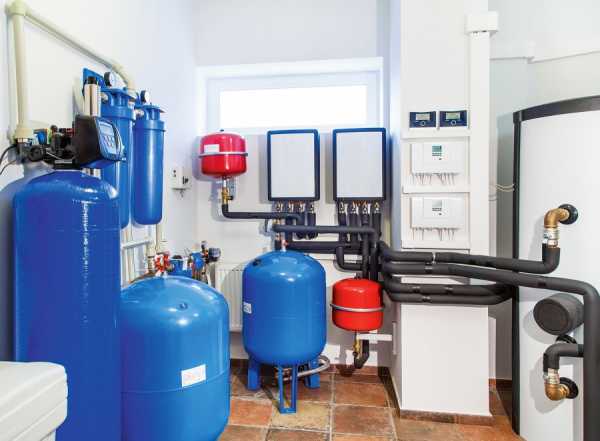

Емкости для хранения запасов воды. Это могут быть специальные баки, установленные во дворе и предназначенные для хранения запасов на полив сада, а также баки для душа или бани. Кроме того, в подвальном помещении могут быть установлены гидроаккумуляторы, их назначение – хранение питьевой воды.

В некоторых случаях на дачном участке создается система водоснабжения холодной и горячей водой. В этом случае используют специальные водонагревательные станции, монтируемые на конечных участках системы.

Достоинства здесь очевидны, однако сложность конструкции, технического обслуживания, высокая стоимость и большой потребление электроэнергии, ограничивают их применение.

Строим систему водоснабжения на даче

Прежде всего, необходимо тщательно продумать, как и что будете делать. Определиться с источником, продумать и решить какой насос будет использоваться. Решить куда будет подаваться вода, подумать о том, где будут расположены емкости для хранения ее запасов, каким образом и где будут проходить трубы.

Результатом всех подготовительных мероприятий должен стать продуманный и грамотно составленный проект системы водоснабжения.

После того, как проект готов, если источником будет скважина, то готовы все необходимые документы, можно приступать к работам. Помните о том, что начинать лучше всего весной или в начале лета: у вас должно быть достаточно времени для проверки и обкатки всей системы.

Делая водоснабжение своими руками, старайтесь придерживаться определенного, предварительно обдуманного плана работ. Прежде чем приступать, покажите свои схему водоснабжения специалисту, может он что-то посоветует и поправит.

Заметим, в последнее время для централизованного водоснабжения часто используют специальные станции для водоснабжения, которые автоматически отслеживают потребность в воде. Т.е., когда вы открываете кран, насосная станция запускается, когда кран закрывают, станция отключается. Их достоинства бесспорны и очевидны.

Фото водоснабжения на даче

Смотрите также

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2018 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

landshaftdizajn.ru

водопровод Фотографии, картинки, изображения и сток-фотография без роялти

#20038754 - Pipeline transportation is most common way of transporting goods..

Похожие изображения

Добавить в Лайкбокс

#56989839 - Pipes System Concept. Pipes Vector Illustration.Pipes Black White..

Вектор

Похожие изображения

Добавить в Лайкбокс

#49506304 - Industrial Pipe Valve on blue Background

Похожие изображения

Добавить в Лайкбокс

#14167067 - Seamless vector texture - the old water pipe

Вектор

Похожие изображения

Добавить в Лайкбокс

#37572096 - Maze of pipes background

Похожие изображения

Добавить в Лайкбокс

#15118450 - Seamless background of water pipeline

Вектор

Похожие изображения

Добавить в Лайкбокс

#12945083 - 3d render of pipeline on white background

Похожие изображения

Добавить в Лайкбокс

#51191488 - Water pipe vector icon

Вектор

Похожие изображения

Добавить в Лайкбокс

#36986598 - mans hand closes the leakage of water from the faucet Metal

Похожие изображения

Добавить в Лайкбокс

#68340846 - Waste water flow from water pipe

Похожие изображения

Добавить в Лайкбокс

#19587407 - vector PVC sewer pipes orange gray

Вектор

Похожие изображ

ru.123rf.com

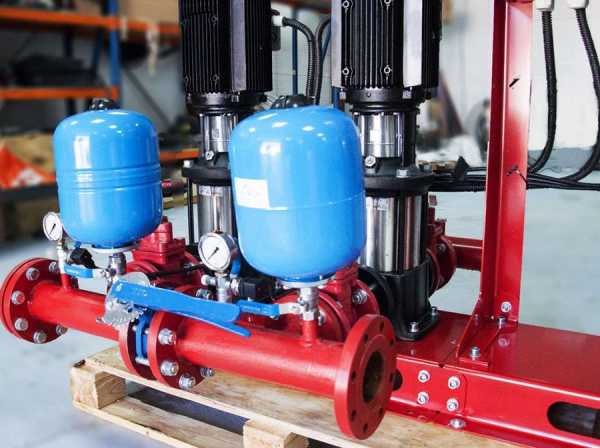

110 фото погружных и поверхностных станций

В отдаленных районах частного сектора и дачных посёлках, которые обычно обделены централизованными коммуникациями, перед владельцами встает вопрос — как выбрать хорошую станцию водоснабжения в дом. Чтобы ответить на этот вопрос, нужно разобраться с разновидностями этих агрегатов и условиями, в которых они работают.

Оглавление статьи:

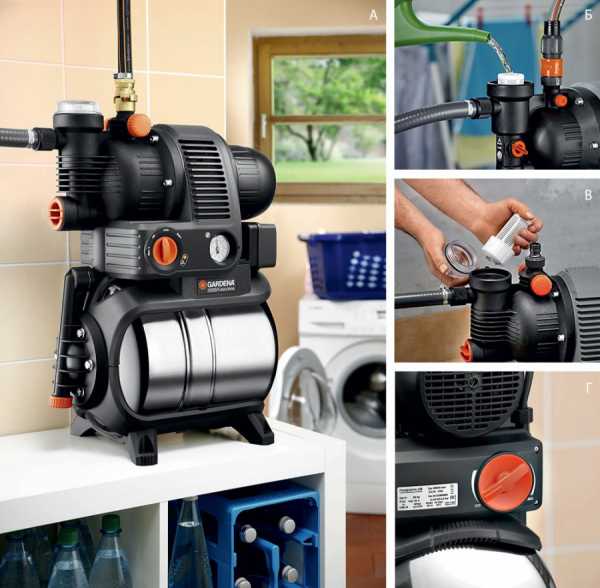

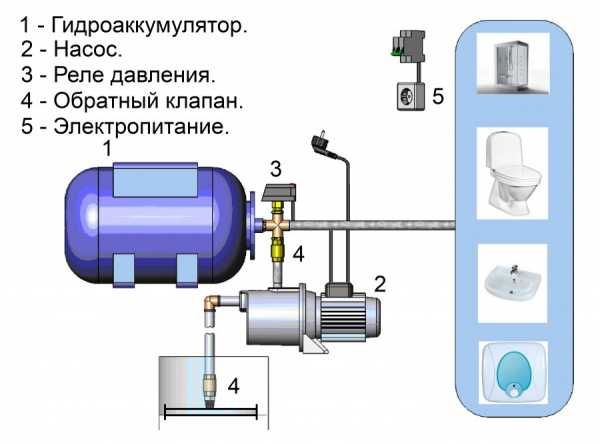

Принцип работы

Современные аппараты практически полностью автоматизированы.

Сердцем всего механизма служит насос, подача воды в дом — его задача. Гидроаккумулятор — накопительный резервуар для сбора воды, перевалочный пункт между источником и потребителем. Именно за его счет осуществляется автоматизация процесса.

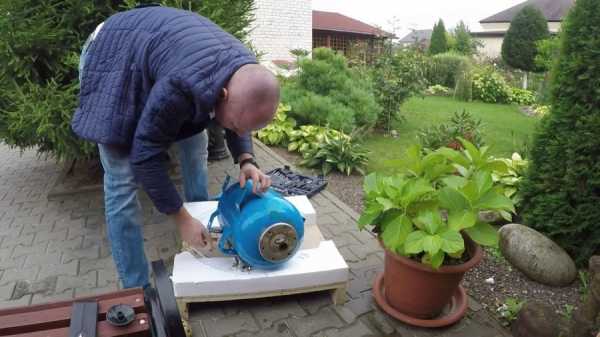

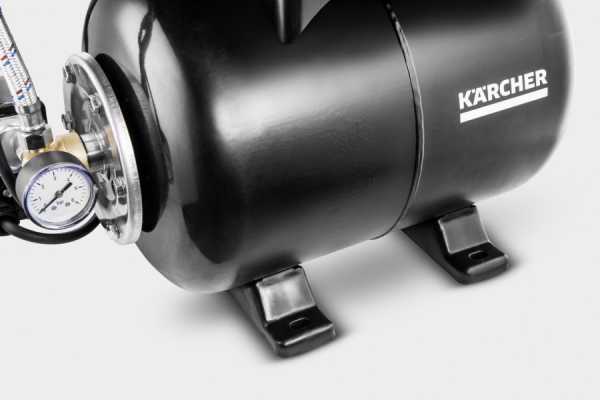

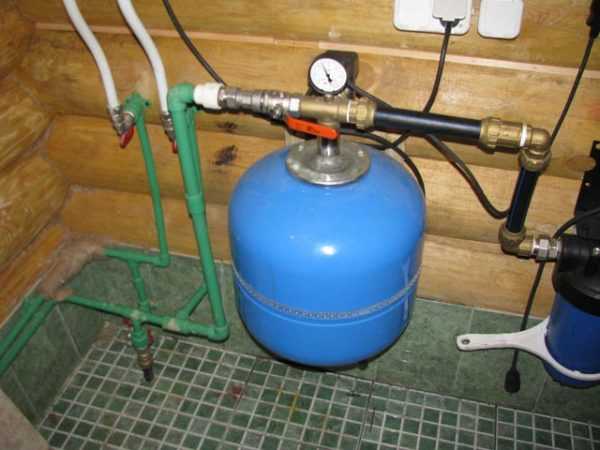

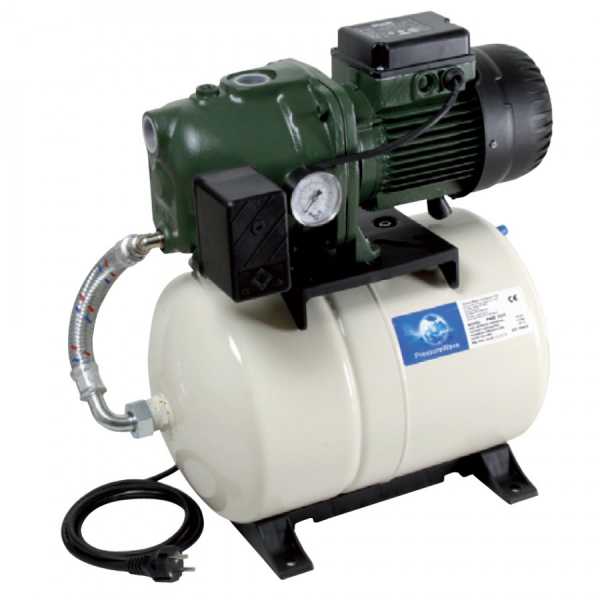

Представляет собой ёмкость, разделенную специальной мембраной на две половины, одна из которых заполнена газом, а в другую поступает вода, создавая в домашнем водопроводе необходимое давление, контролируемое датчиками.

При определенном уровне насос отключается, и когда фиксируется расход объема резервуара — закачка возобновляется. В упрощенном виде такую схему можно наблюдать в сливном бачке унитаза, только там она полностью механическая. Аппаратные средства управления и настройки.

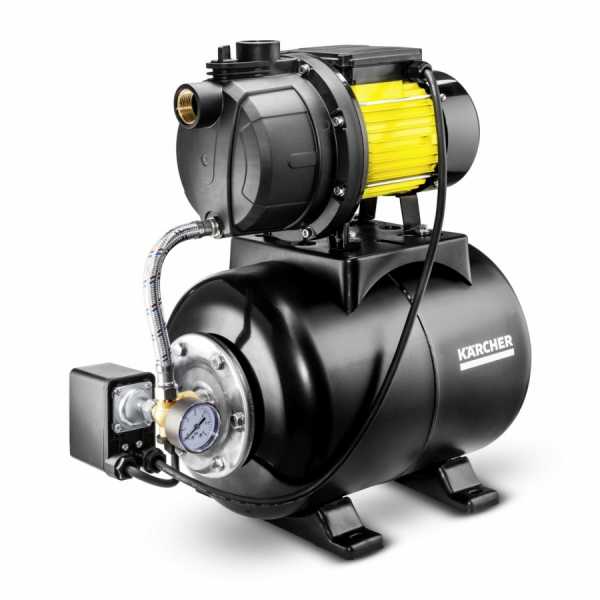

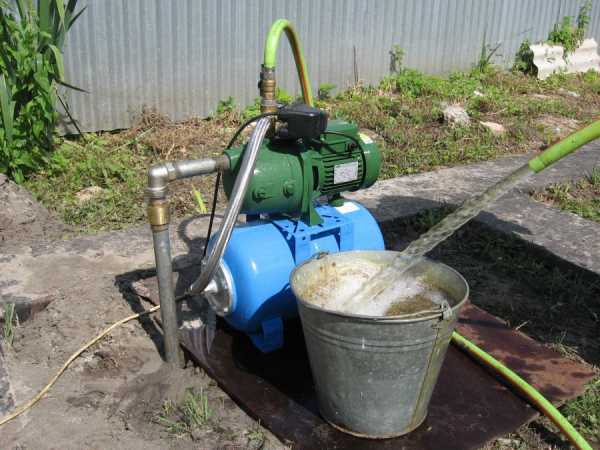

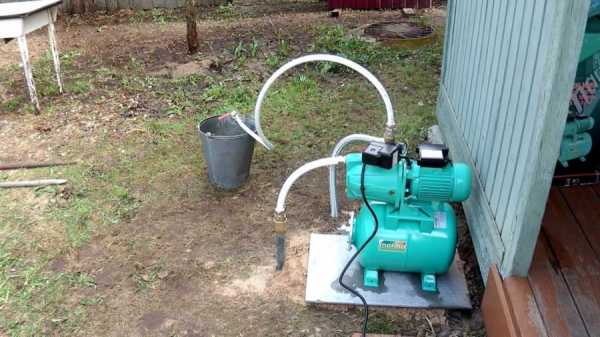

Поверхностные станции

Используются для закачки с глубин не более 7-9 метров, и поскольку в большинстве случаев этого вполне достаточно – такой тип агрегатов наиболее распространен. Труба, помещенная в источник (водоём, артезианская скважина, колодец) подключается к насосу, тот в свою очередь к гидроаккумулятору.

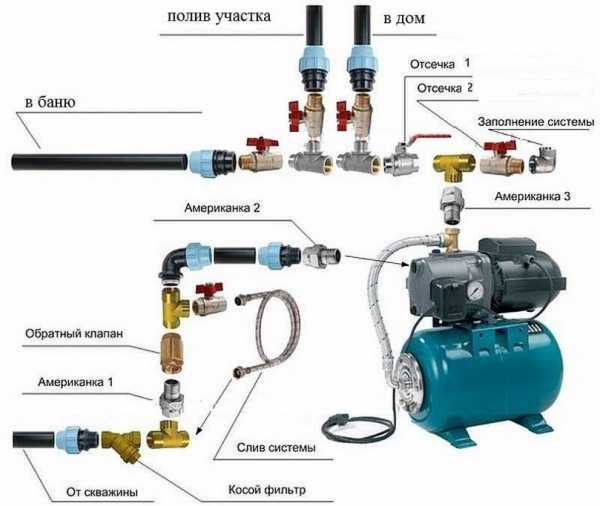

Обязательными требованиями к трубопроводу являются наличие обратного клапана и фильтра. Первый не позволит воде течь обратно во время простоя насоса, а фильтр нужен для того, чтобы оберегать систему от попадания посторонних предметов, песка, камней и всего прочего, что способно повредить насосу.

Важным фактором для жилого помещения системы является издаваемый шум. Тихий вариант — устройства с вихревым строением. Они боятся замерзания, что не критично для использования внутри дома, а вот ограничение по максимальной глубине закачки — уже более существенный минус.

Насосы с центробежным устройством неприхотливы к погодным условиям, значительно мощней и могут качать воду с больших глубин, но шумят очень громко.

Если характеристики производительности принципиально важны, проблему можно решить размещением агрегатов в отдельном помещении с хорошей звукоизоляцией.

Погружные

Используются для поднятия воды с глубин до 50 метров. Погружение насоса на глубину вызывает логичные сложности с обслуживанием, в добавок к этому такие устройства могут «захлебываться» и даже выходить из строя от воздуха в трубах, что значительно усложняет эксплуатацию.

Цены на такие агрегаты ощутимо выше, к тому же самостоятельная установка, в отличие от поверхностного, мало кому по плечу, а это дополнительные расходы. Однако в некоторых случаях применение этого варианта безальтернативно.

На что обращать внимание при выборе

Чтобы подобрать лучший вариант для себя, нужно обратить внимание на ряд характеристик насосных станций и расставить приоритеты, подобрав необходимое соотношение цены/конструктивной сложности:

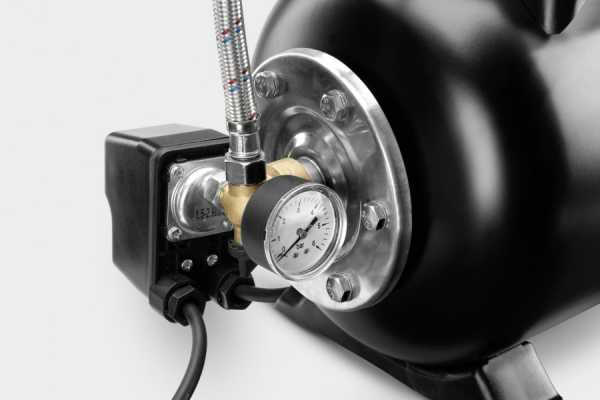

Гидроаккумулятор с реле давления и автоматическим контролем уровня — безусловно нужный конструктивный элемент, выполняющий полезные функции, но на даче можно и обойтись, ограничившись ручным управлением, сэкономив при этом в разы.

Если по каким-то причинам доступ к воде прекратился во время работы станции (фильтр забился, источник иссяк), работа насоса на сухую в худшем случае выведет его из строя, в лучшем — значительно сократит срок службы. Поэтому наличие автоматического предохранителя на случай перегрева и сухого хода — в обязательном порядке.

Для работы требуется электричество, а оно имеет свойство отключаться, а значит стоит обдуманно подойти к теме выбора объема накопительного резервуара — чтобы и места не слишком много занимал, и воды на случай форс-мажора хватило.

При выборе мощности и производительности следует учесть какой объем способен поставлять источник, сколько воды требуется домохозяйству, количество водозаборных точек и удаленность воды до насоса.

Сопоставив эти факторы, подобрать оптимальные параметры. Наиболее распространены установки мощностью 500-1500 Вт, и производительностью 3000-5000 литров/час.

Производители

По соотношению цена-качество можно рекомендовать российского производителя «Джилекс». За сравнительно небольшую цену покупатели получают адаптированные к российским условиям неприхотливые агрегаты. По надежности нет равных немецким маркам — Grundfos, Metabo и другие, но и цены их продукции существенно выше.

Золотой серединой выступают итальянские и испанские производители, но особой популярностью у нас в стране не пользуются из-за слабой приспособленности к минусовой температуре.

Ну и куда же без вездесущих китайцев? Производители из Поднебесной предложат дешевый и сердитый вариант, но, как говорится, на ваш страх и риск. Помните — скупой платит дважды.

В общем, интернет-магазины пестрят фотографиями домашних станций водоснабжения на любой кошелёк и потребности. Какую выбрать — зависит только от ваших предпочтений финансовых возможностей.

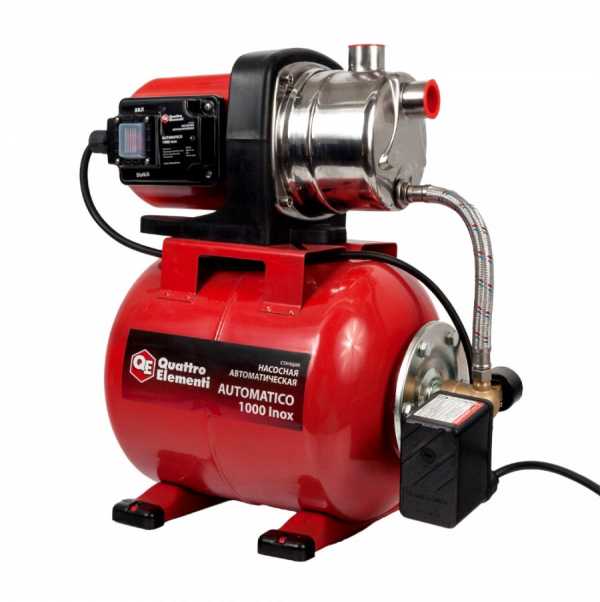

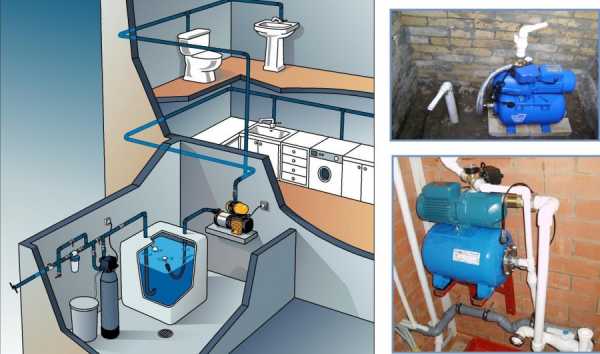

Фото станции водоснабжения для дома


landshaftadvice.ru

особенности водопровода, схема водоснабжения, фото и видео

Скважина для воды на даче – это основное условие нормальной жизнедеятельности участка, ведения хозяйства и комфорта отдыхающих. Эту статью мы посвятили рассказу о том, как наладить водопровод на даче из скважины своими руками.

Вода на даче – не роскошь, а необходимость.

Водоснабжение дачного участка

Состав системы

Комфорт невозможен без подачи воды.

Чтобы наладить качественное водоснабжение загородного дома и приусадебного участка, необходимо решить комплекс задач. В первую очередь следует рассмотреть конфигурацию системы и определить, какие элементы она будет включать.

Сперва необходимо определить состав системы.

Мы хотим представить стандартную для настоящего времени систему, которая состоит из нескольких основных узлов. В приведенной таблице перечислены эти узлы с описанием:

Узел Состав Назначение и требования
Источник воды Колодец, открытый родник или скважина Источник должен обеспечивать необходимый для ведения хозяйства объем воды удовлетворительного качества

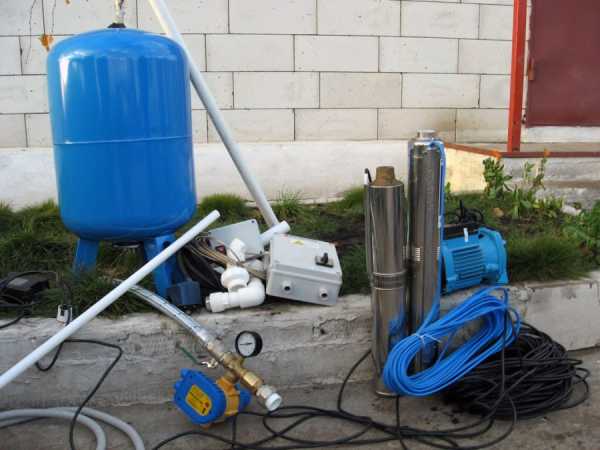

Водоподъемное оборудование Погружной или поверхностный насос, насосная станция Насос должен быть достаточно мощным, чтобы поднять воду с глубины и доставить ее конечному потребителю, при этом обеспечив необходимое давление и производительность
Внешний трубопровод Труба подачи воды в дом, система водоснабжения участка для полива и технических нужд Должен обеспечить надежное прохождение расчетного количества воды без протечек и загрязнений от скважины в дом, а также доставить воду в систему полива
Накопительная емкость и автоматика Напорный бак, реле давления с включателем и выключателем пуска насоса Обеспечение необходимого давления, защита насосного оборудования от частых пусков

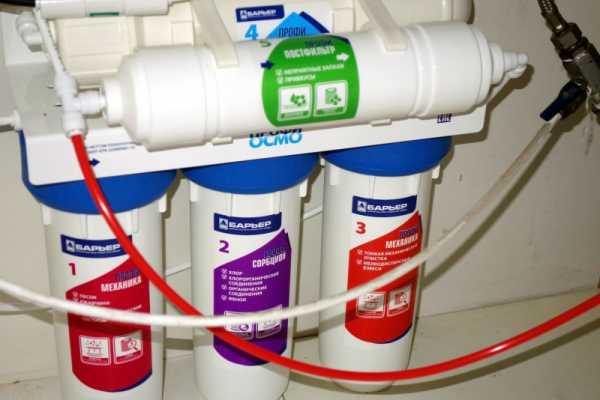

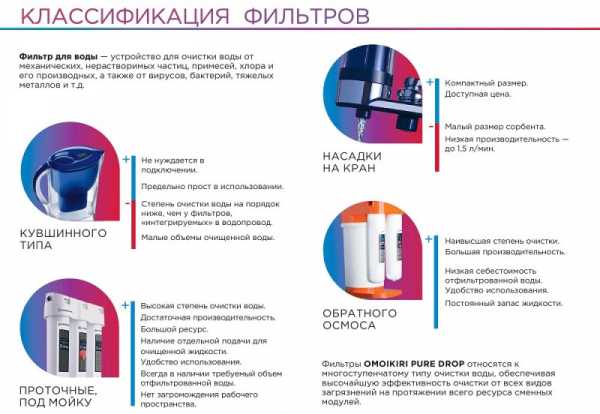

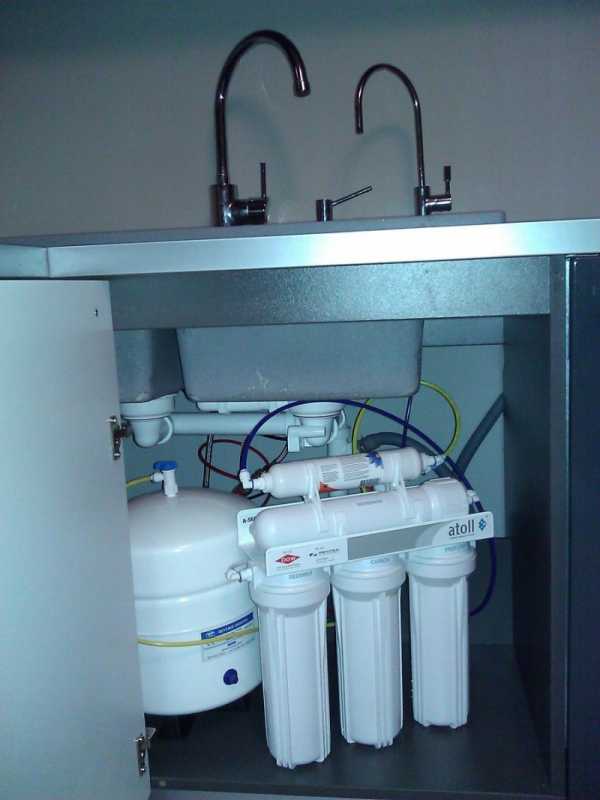

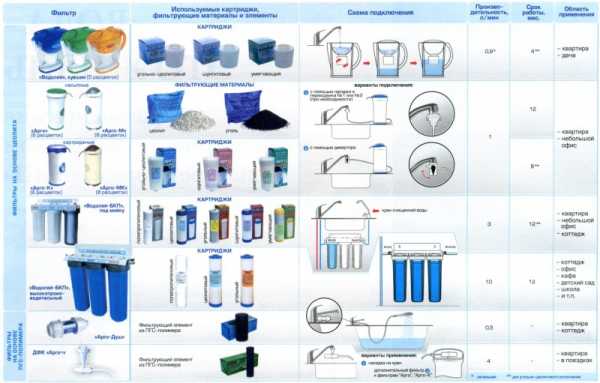

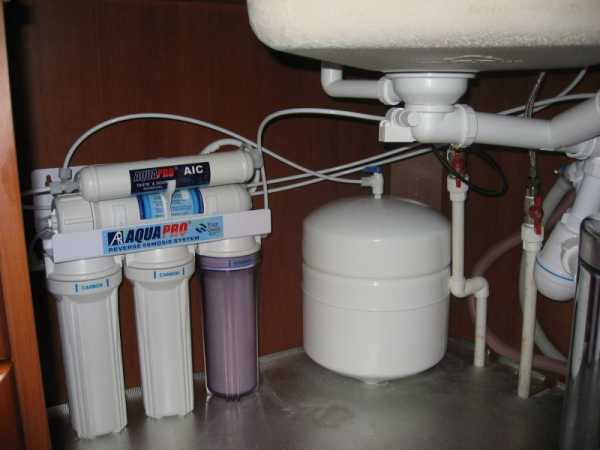

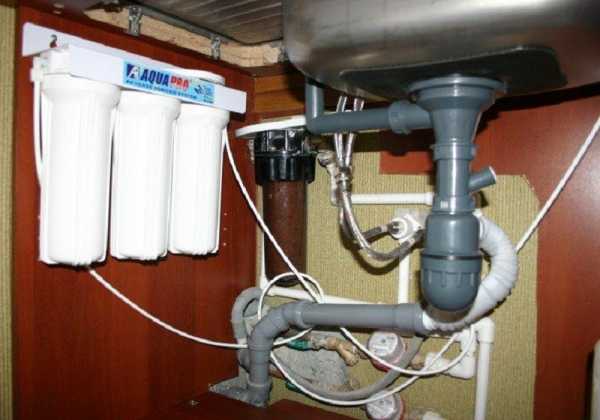

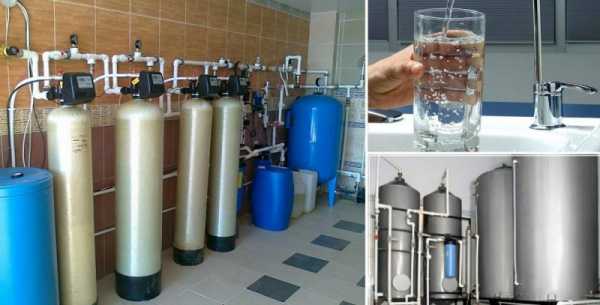

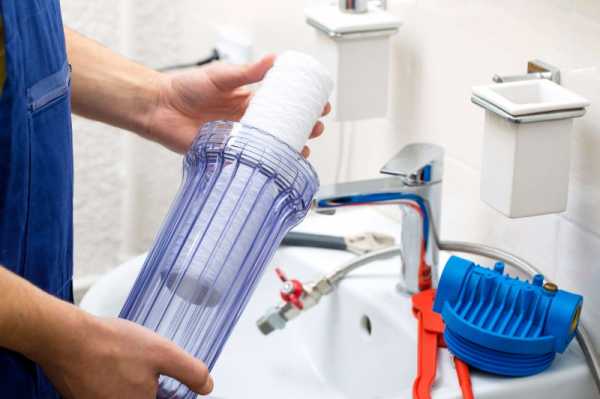

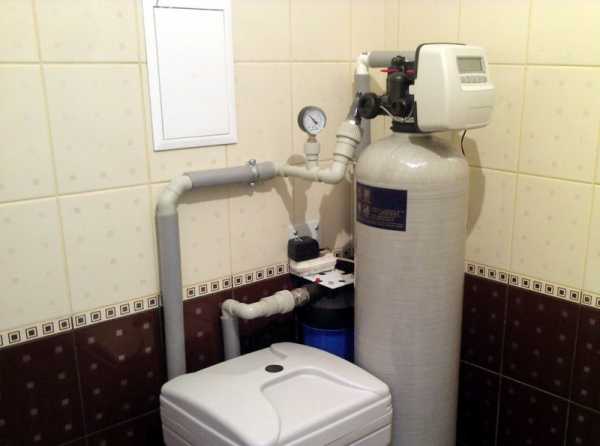

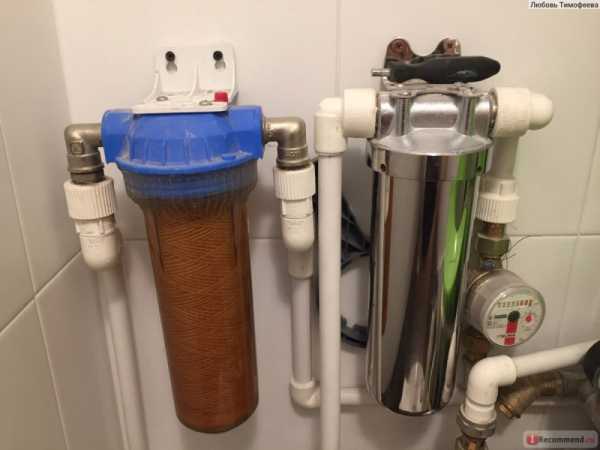

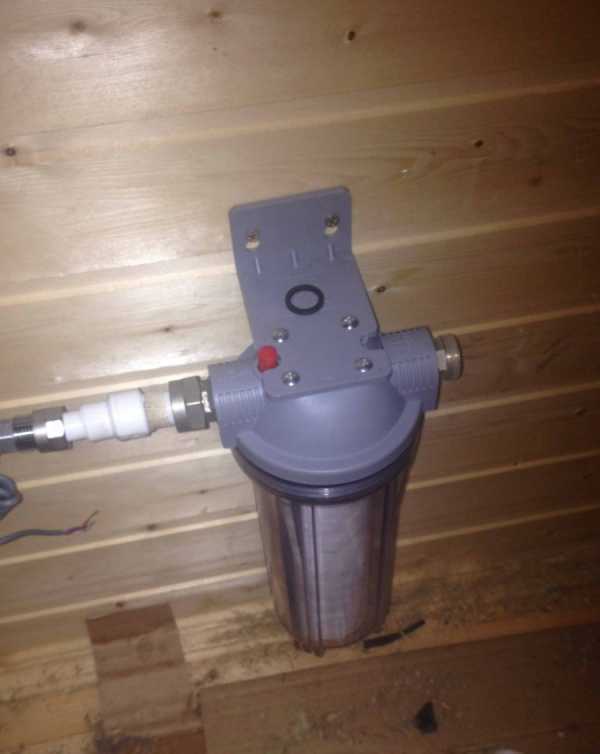

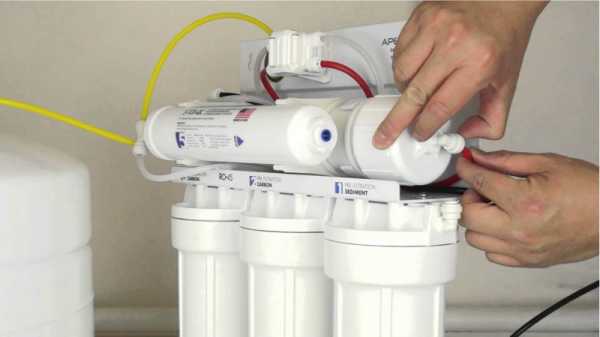

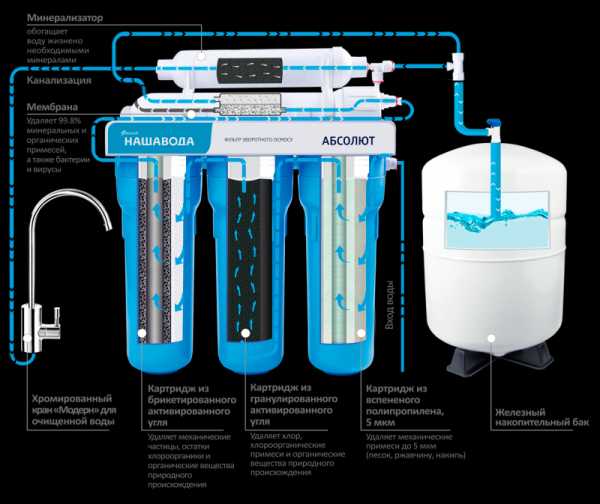

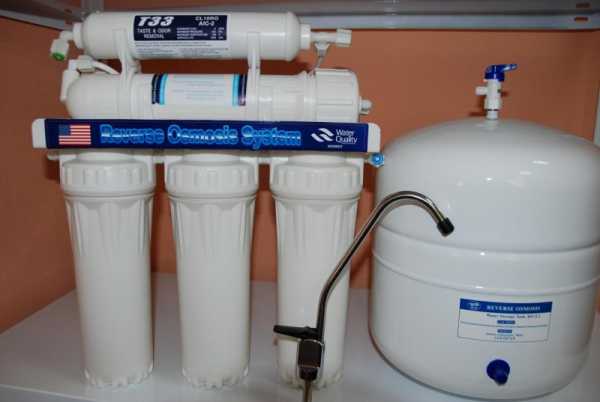

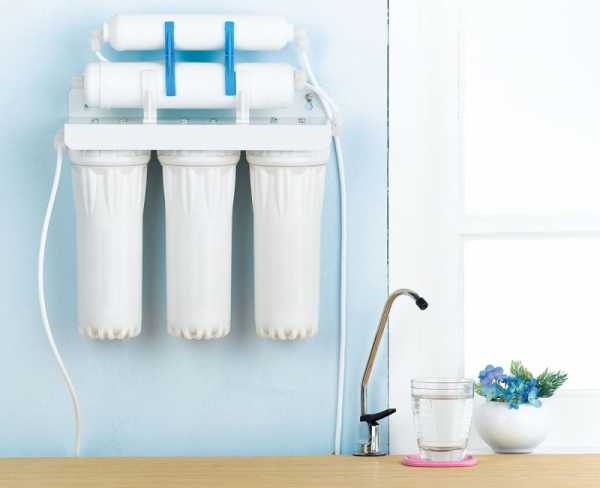

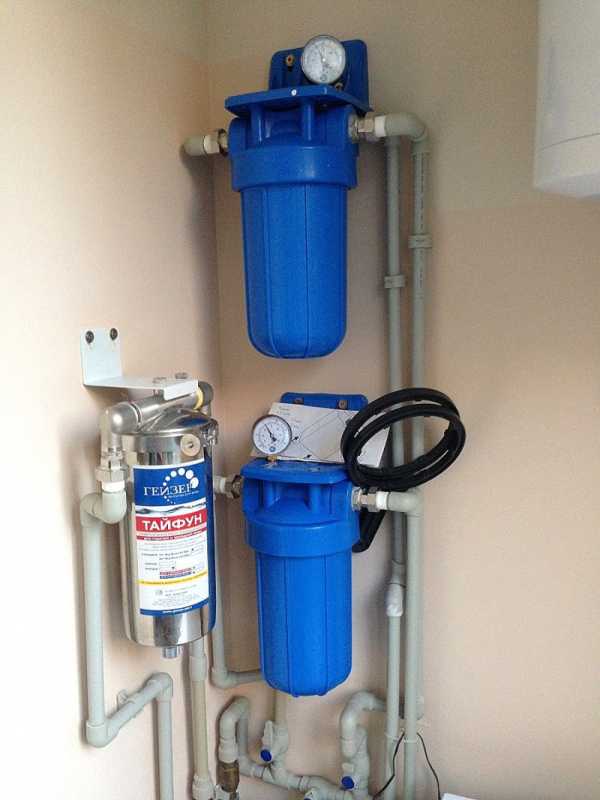

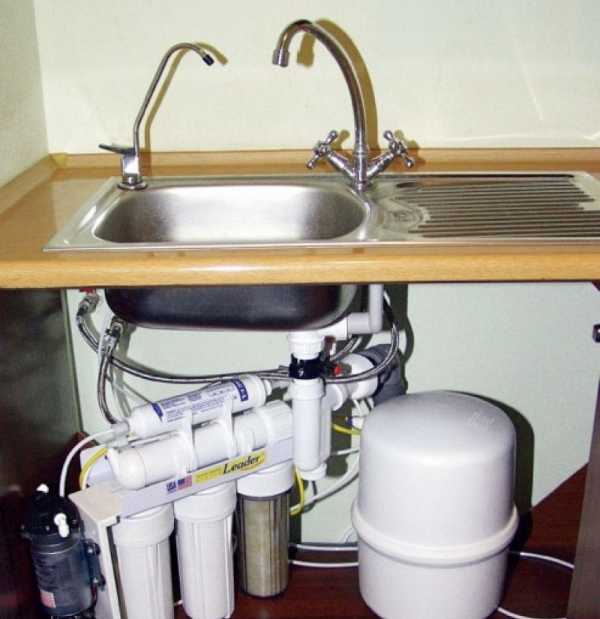

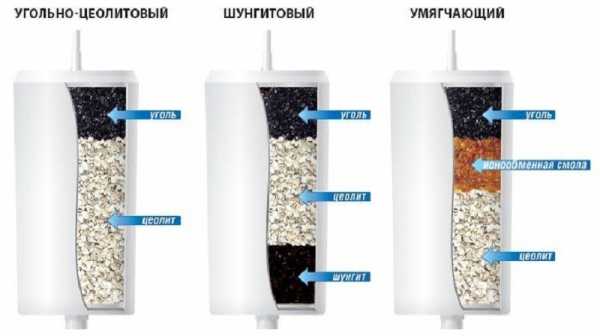

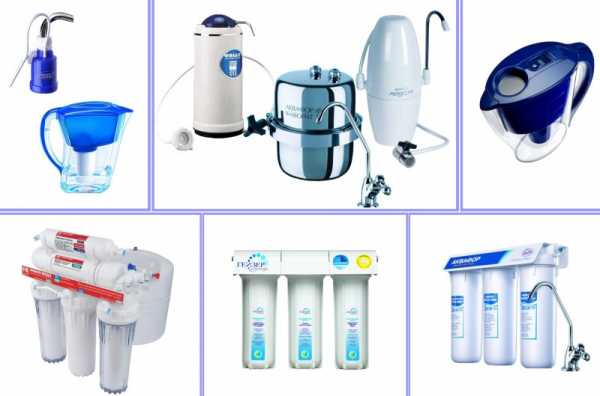

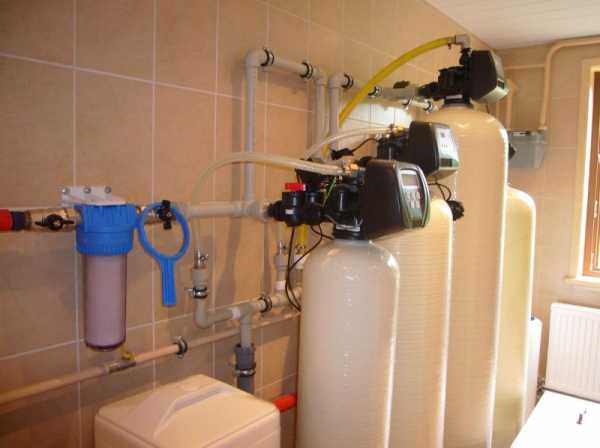

Система фильтрации Фильтр грубой очистки, фильтр тонкой очистки Фильтрация воды для обеспечения нормальной работы оборудования и сантехники, очистка воды для приема в пищу

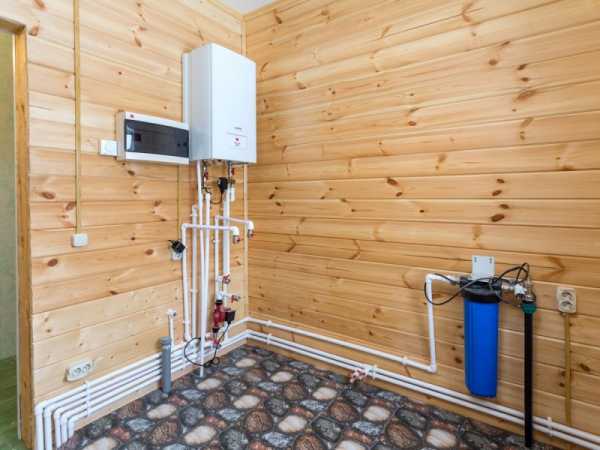

Внутренний трубопровод Коллектор или последовательная разводка труб от гироаккумулятора к каждой точке потребления воды, арматура и сантехническое оборудование Распределение воды между точками ее потребления внутри дома

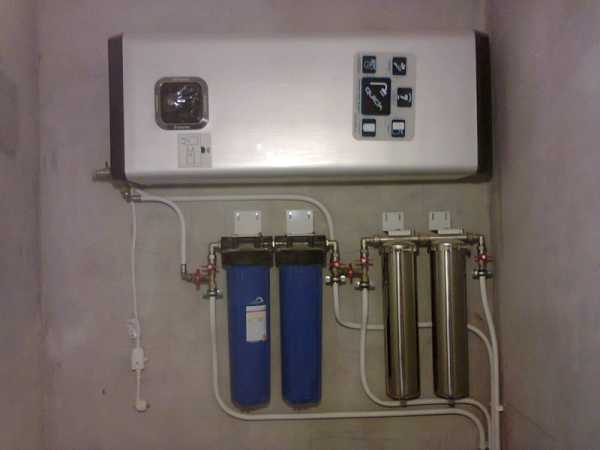

Система подогрева Электрический бойлер, газовая колонка, котел Подогрев воды для гигиенических нужд, мытья посуды и стирки белья, а также для нужд системы отопления (опционально)

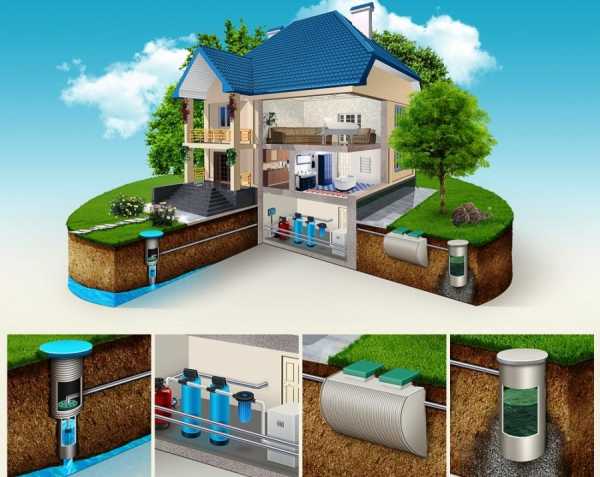

Водопроводная система дачного участка.

Важно!
При проектировании системы водоснабжения вы должны сразу учесть и рассчитать систему отвода и очистки.

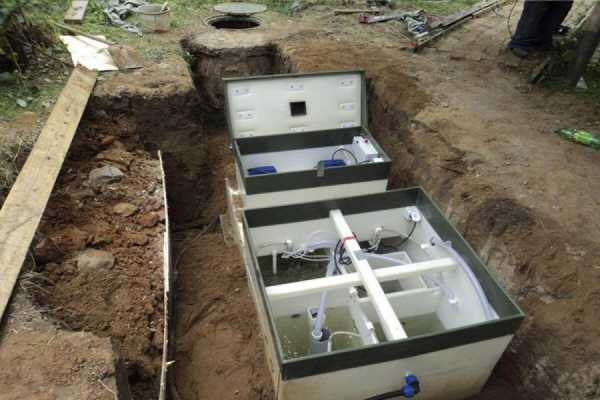

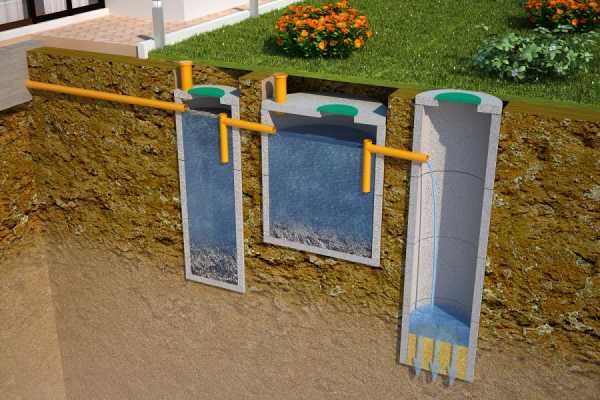

Канализация в условиях дачи чаще всего состоит из труб сброса и системы септиков, иногда обходятся накопительным коллектором, который периодически очищает ассенизатор.

Раньше дачные кооперативы иногда делали мелиорационную систему водоснабжения участков, в которой была насосная станция и поверхностный трубопровод, подающий воду от источника потребителям. Как правило, источником служил водоем, и пить такую воду было нельзя. Кроме того, конструкция предполагала только летнее использование.

Старые системы орошения и полива не обеспечивали потребителя качественной питьевой водой.

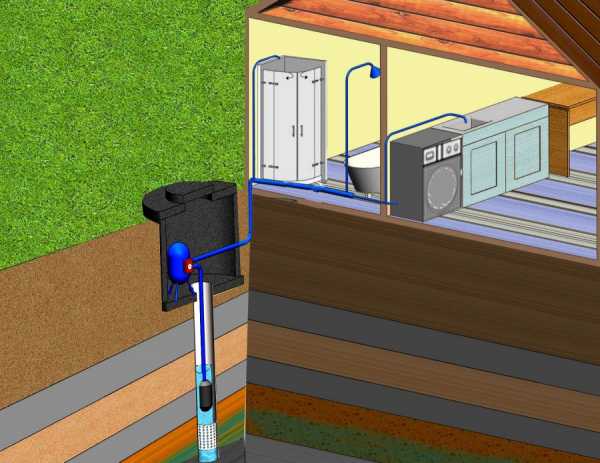

Рассмотренная нами схема водоснабжения на даче из скважины предполагает круглогодичную бесперебойную подачу воды питьевого качества не только для полива и хозяйственных нужд, но и для обеспечения нормальной для города жизнедеятельности всего дома. Она позволит использовать санузел, ванную комнату, кухонную мойку, стиральную машину и прочие удобства.

Далее мы рассмотрим наиболее важные узлы более подробно.

Источник

Колодец – наиболее традиционный и распространенный источник воды за городом.

Наиболее важный и существенный узел – это источник водоснабжения.

Здесь может быть несколько вариантов:

  • Колодец. Наиболее распространенный и традиционный источник за городом, отличается удобством, независимостью от электроснабжения и достаточно качественной водой, однако имеет ограниченный запас производительности;
  • Родник. Если вы счастливый обладатель родника на участке или рядом с ним, то можно запитать систему подачи от него. Отличается водой высокого качества и степени очистки, а также хорошей производительностью и практически неисчерпаемым запасом;
  • Скважина на песок. Неглубокая скважина или абиссинская игла. По своим характеристикам подобна колодцу, однако менее удобна и зависит от наличия электроэнергии, если отсутствует механическая помпа;
  • Артезианская скважина. Наиболее качественный источник воды, чистота которой вне конкуренции. Отличительные черты – высокая цена работ и оборудования, хороший ресурс и высокое качество сырья, необходимость разрешений и юридическая ответственность за состояние объекта.

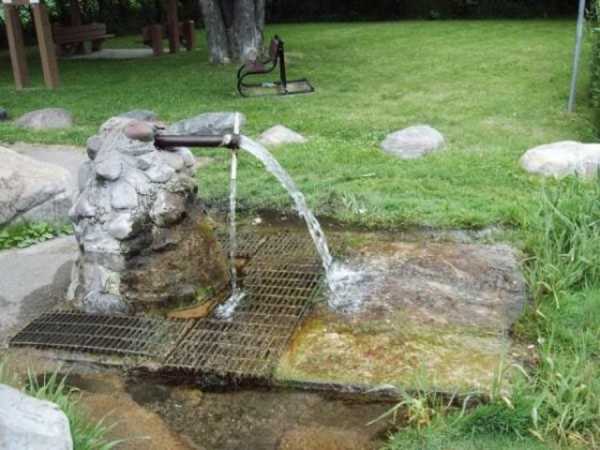

Родник на даче – редкая удача.

Если от прежних владельцев участка вам достался колодец, можно использовать его. Узнайте у соседей, каково качество воды в их колодцах, постоянно ли она есть или пропадает в зависимости от сезона и погодных условий, и после этого смело приступайте к монтажу остальных узлов.

Важно!
Колодец удобен тем, что вы всегда сможете достать воду простым ведром на веревке, независимости от поломок трубопровода или насосного оборудования, перебоев в электроснабжении и прочих обстоятельств.

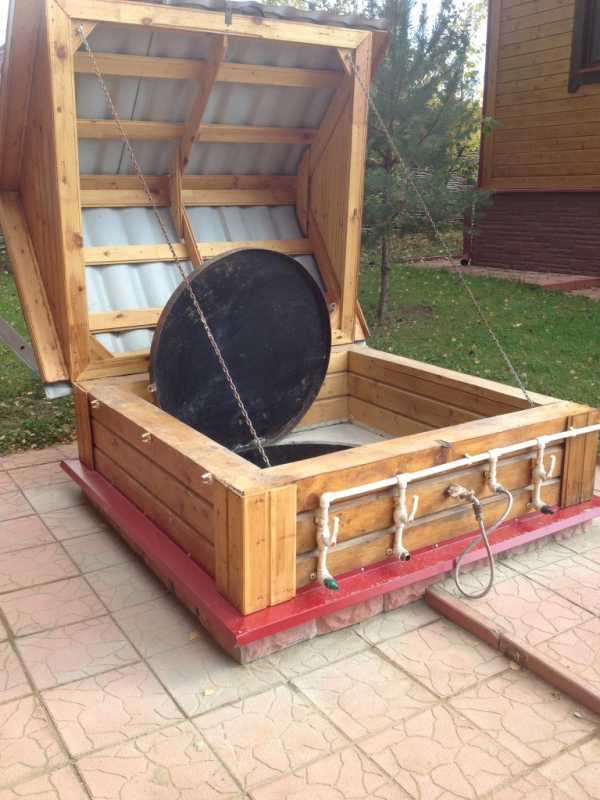

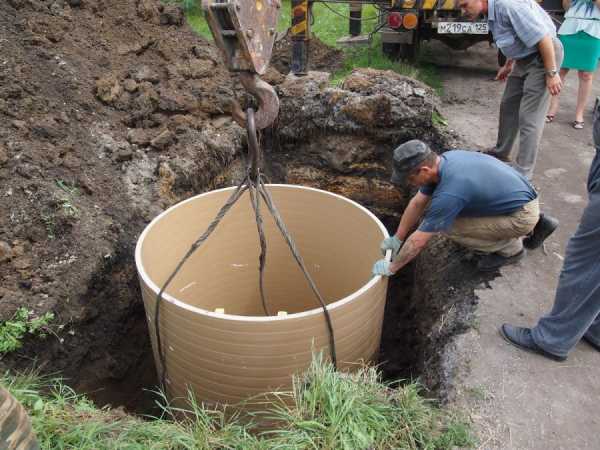

Дачный колодец – хороший вариант для подключения к системе.

Родник на участке – столь редкая удача, что этот вариант мы рассматривать не будем. Считаем, что нам не повезло, и родника поблизости нет.

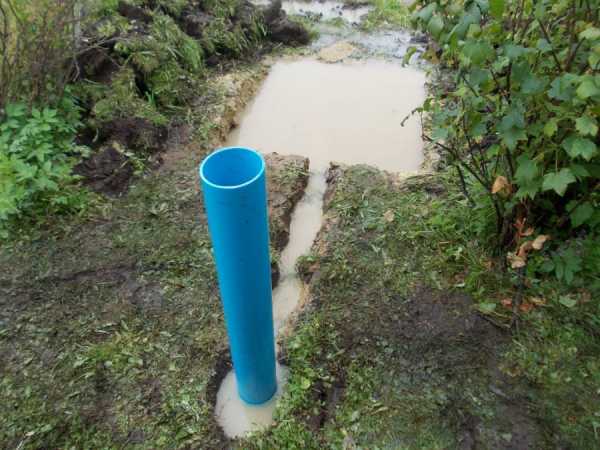

Скважина на песок – это наиболее приемлемый вид скважины, так как не требует слишком глубокой шахты и может быть сделан своими руками. Как правило, глубина забоя такой скважины – от 10 до 35 метров, иногда приходится опускаться на 50 метров.

Совет!
Если уровень грунтовых вод в вашей местности высокий, то можно сделать абиссинский источник – трубу с иглой и фильтром для воды для дачного участка на конце, которую вбивают в землю до уровня воды.

Различные источники водоснабжения.

Артезианская скважина стоит больших денег. Кроме того, вам понадобится оформить ее официально, предварительно получив разрешение в Роспотребнадзоре и территориальном Центре государственного мониторинга состояния недр, так как артезианская вода относится к стратегическим запасам и охраняется государством.

По той же причине вы будете нести ответственность за неправильное использование скважины и загрязнение водоносного горизонта.

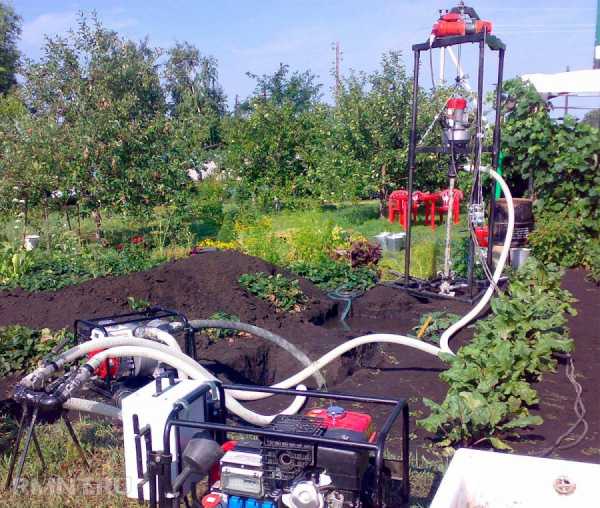

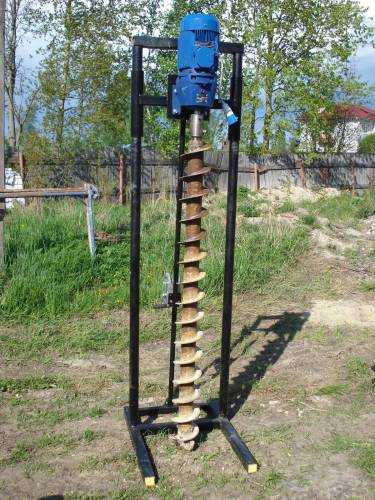

Водяная скважина на даче своими руками бурится с помощью подобного оборудования.

Внимание!
Если ваш участок меньше, чем 60х60 м, то разрешение вы сможете получить только в порядке исключения, а если он меньше, чем 30х30 метров, то артезианской скважины вам не видать.

Насосное оборудование

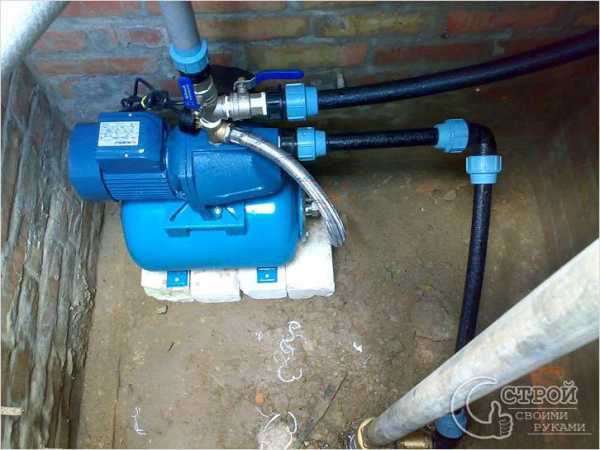

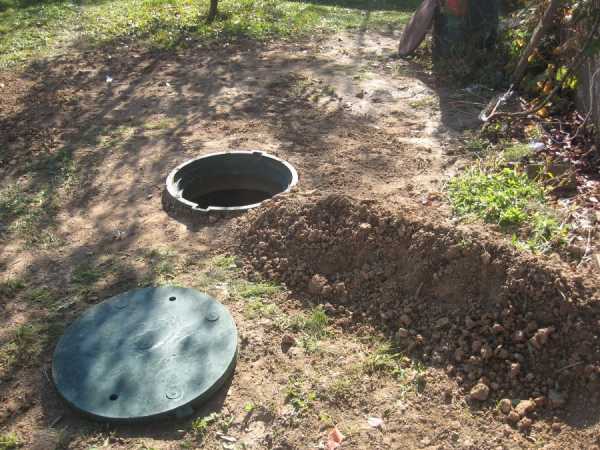

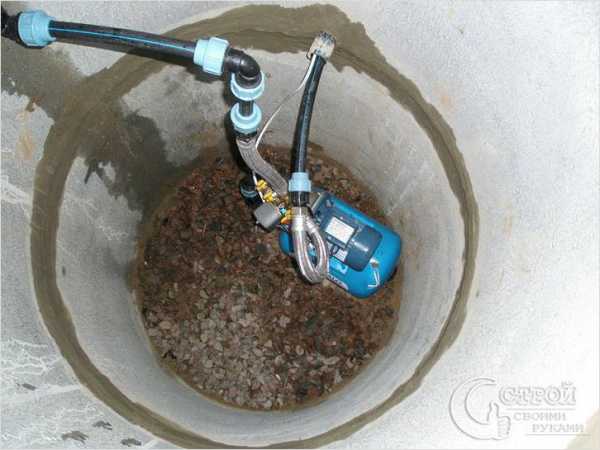

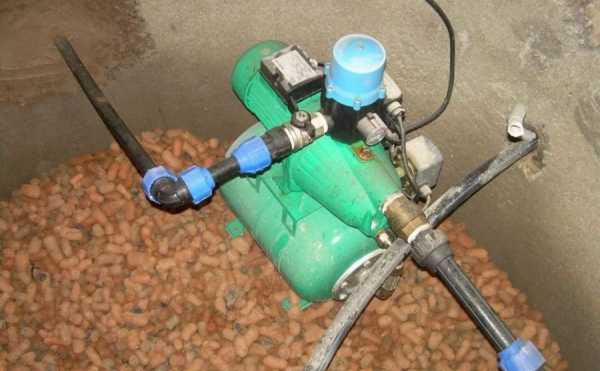

Поверхностный насос в кессоне.

Для подъема воды с глубины и подачи ее в накопитель вам понадобится насос.

Существует два типа насосов для скважин:

  1. Погружные или глубинные. Расположены на глубине под толщей воды и способны обеспечить ее подъем на высоту до 150 метров в зависимости от мощности;
  2. Поверхностные. Расположены на поверхности и способны поднять воду максимум на 8 метров, с внешним эжектором – до 45 метров.

Глубинный насос погружают почти на дно.

Глубинные агрегаты считаются более надежными и качественными, однако и стоят дороже. Кроме того, они абсолютно бесшумны для жильцов дома, так как расположены под водой. Недостаток – затрудненное обслуживание и ремонт, необходимость подводки электропитания в скважину.

Поверхностный насос.

Поверхностные насосы актуальны для неглубоких скважин и колодцев, расположенных недалеко от дома. Сейчас наиболее популярны насосные станции, которые оборудованы гидроаккумулятором и автоматикой пуска/отключения насоса в зависимости от давления в системе. Отличаются более низкой производительностью и проблемой шума, особенно при установке внутри дома.

Монтаж системы

Как видно на фото, фронт работ предстоит существенный.

Чтобы самостоятельно наладить водоснабжение дачи из скважины, потребуется немало времени и сил.

Наша инструкция поможет вам не ошибиться и правильно построить работу:

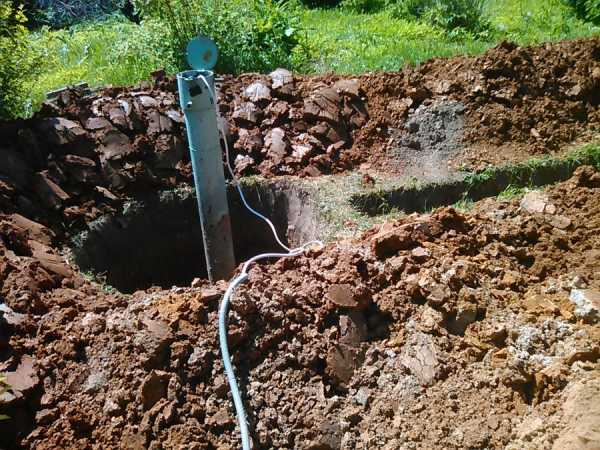

  1. Сначала необходимо произвести земляные работы и выкопать траншею глубиной не менее 1.5 метров от дома к источнику воды. Вокруг оголовка скважины следует оборудовать утепленный кессон, чтобы вода выше уровня промерзания не поднималась;

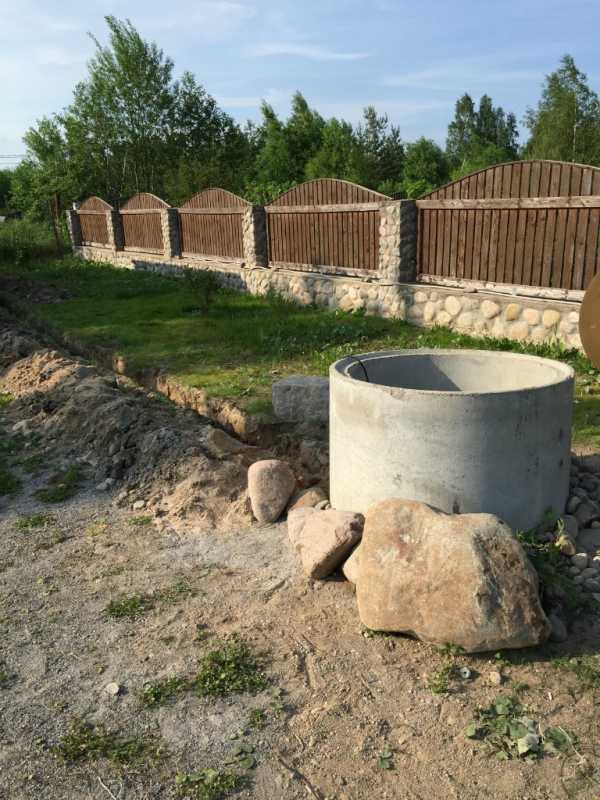

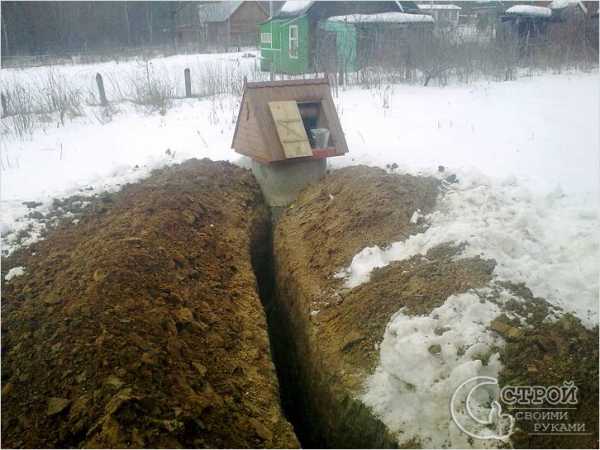

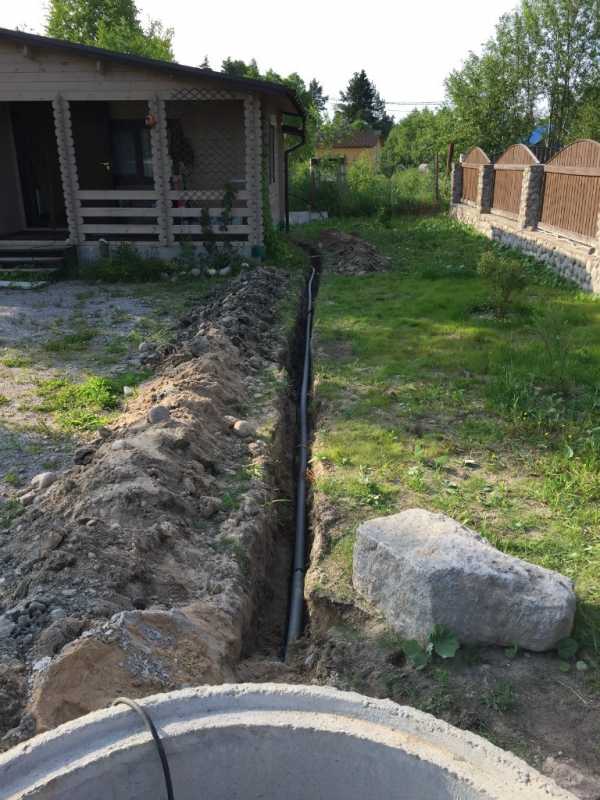

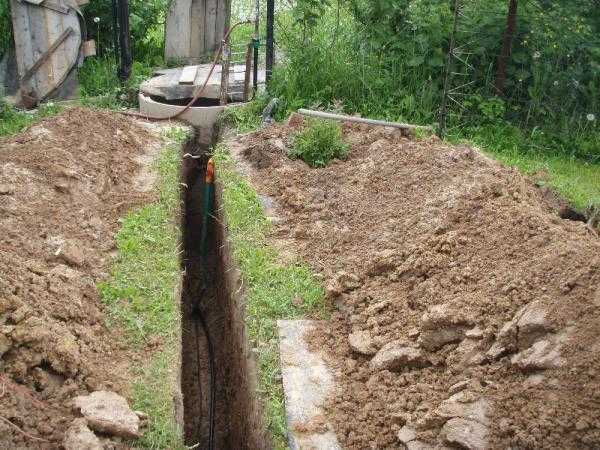

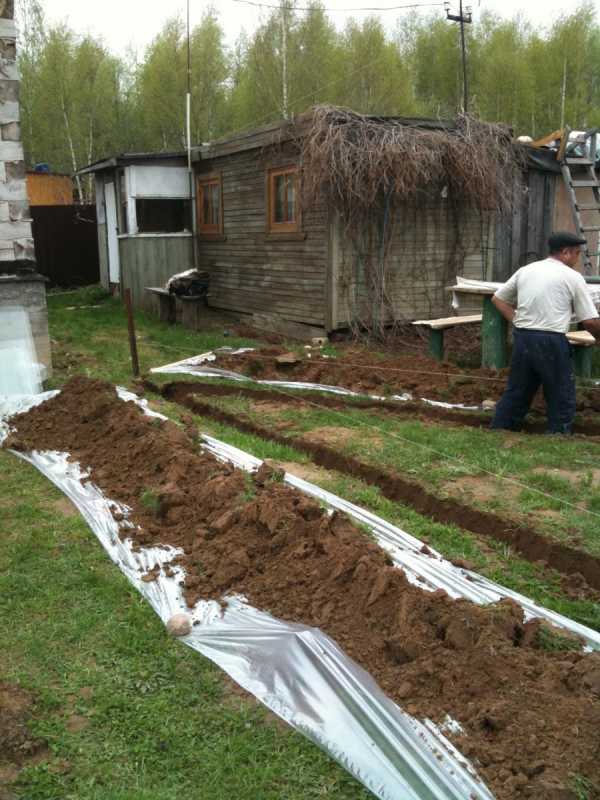

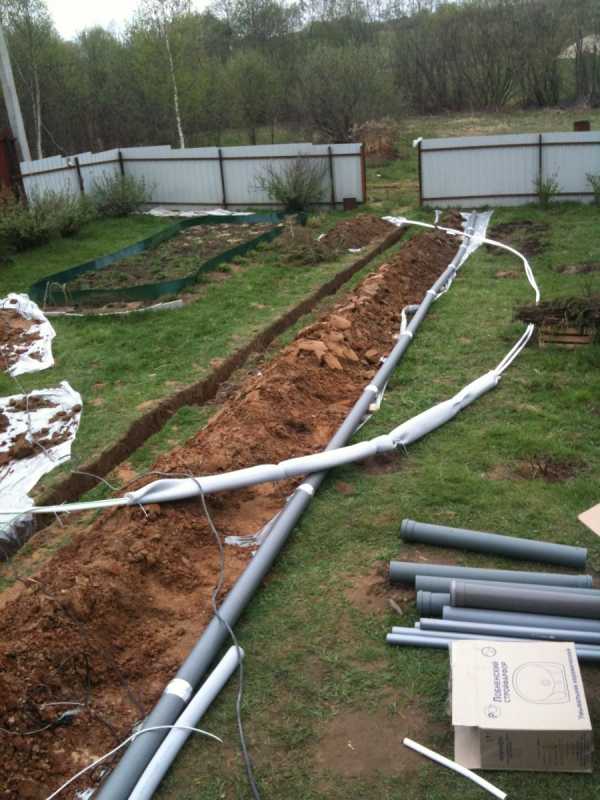

Копаем траншею от дома до источника.

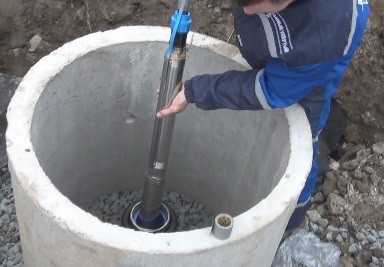

  1. Затем следует установить насос и наладить его работу, произвести испытательный пуск и прокачать скважину;

Устанавливаем насос.

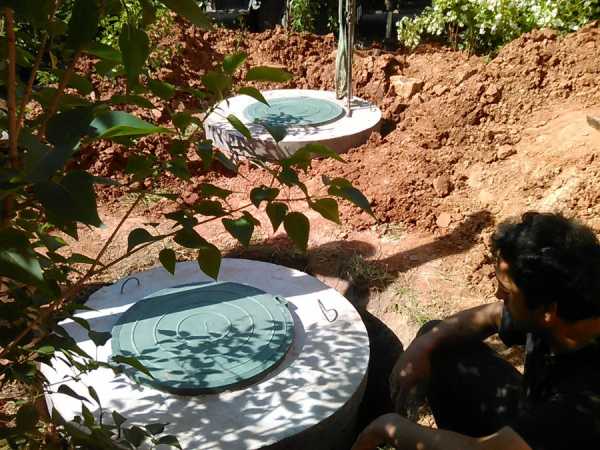

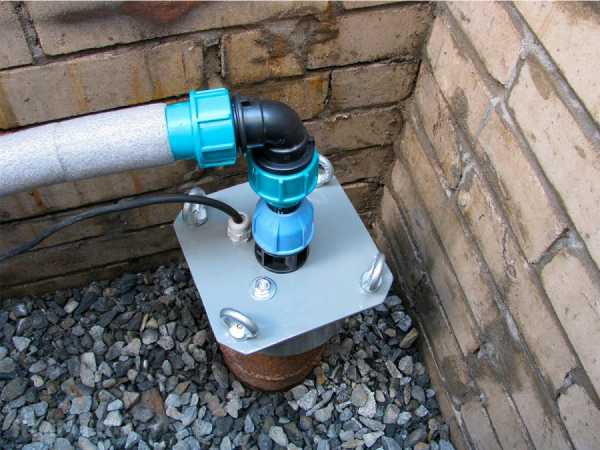

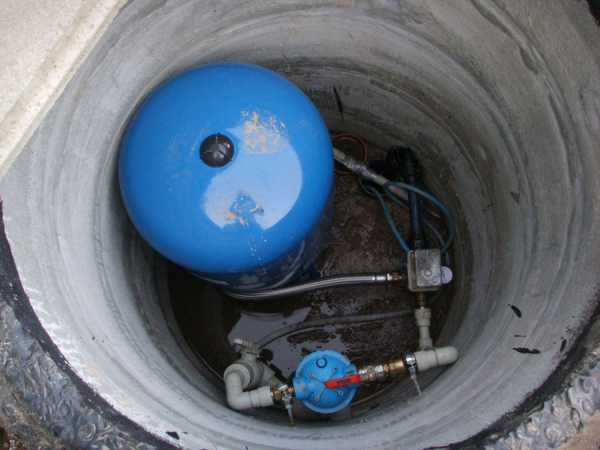

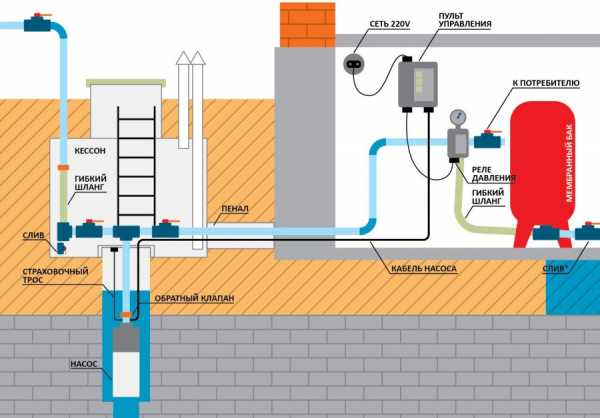

  1. После установки глубинного насоса вертикальную трубу выводят в кессон, если насос поверхностный – его выходную трубу просто оставляют нетронутой. В траншее на песчаной подушке укладывают трубу подачи воды, которую соединяют с вертикальной трубой или выходом насоса через колено или фитинг;

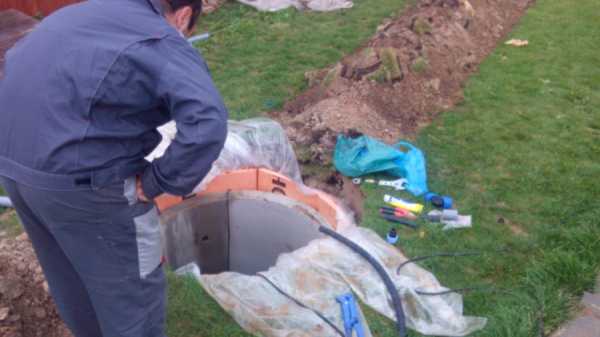

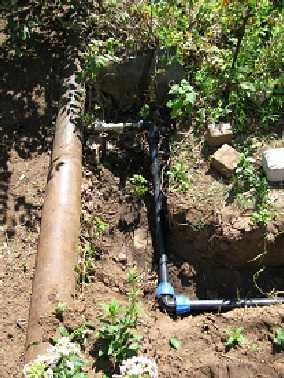

Прокладывают трубу.

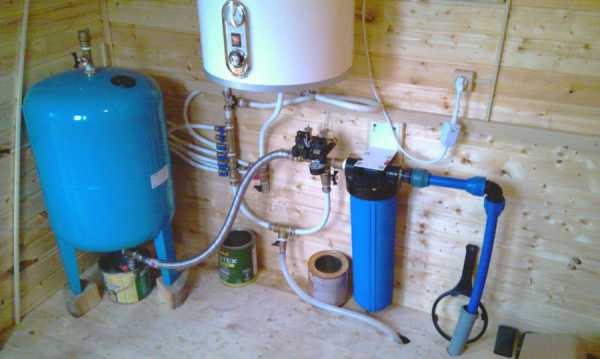

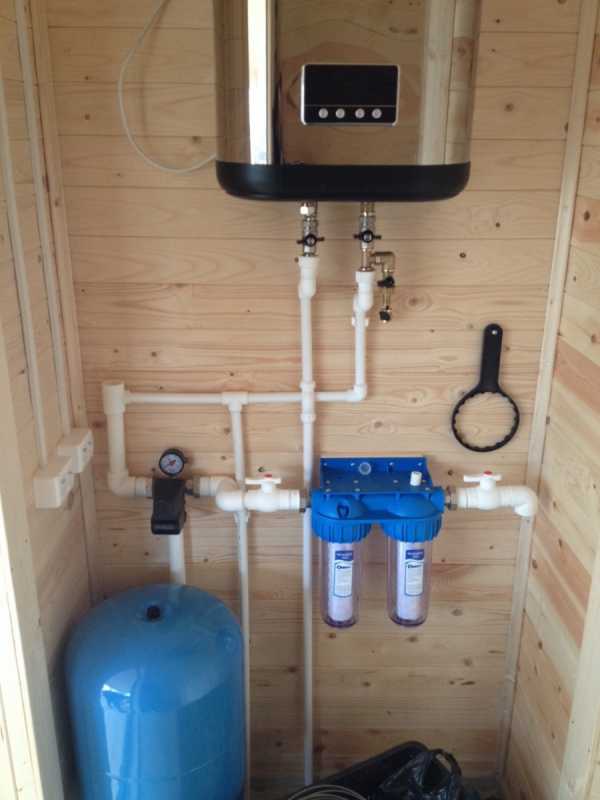

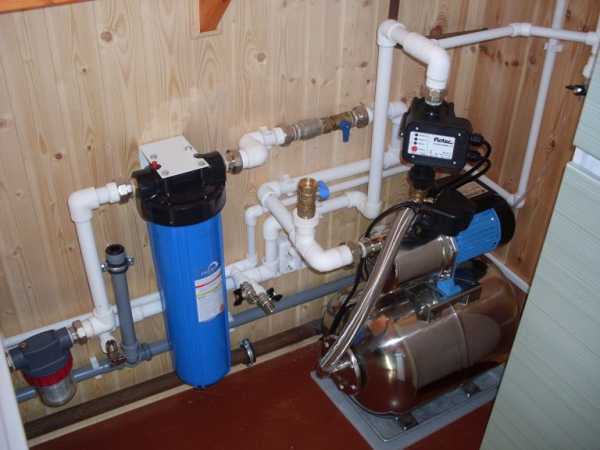

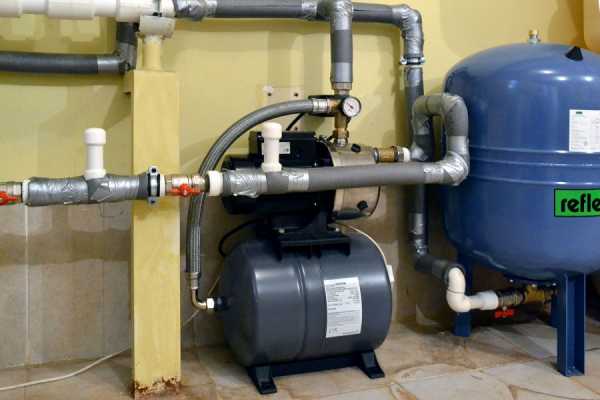

  1. В подвале дома устанавливают гидроаккумулятор на 60 – 200 литров, который соединяют с трубой подачи воды. Также рядом собирают пускатель, который питает насос электроэнергией, пускатель запитывают через реле давления, которое контролирует давление в баке аккумулятора с помощью манометра. Гидроаккумулятор подключают к коллектору внутренней системы водоснабжения;

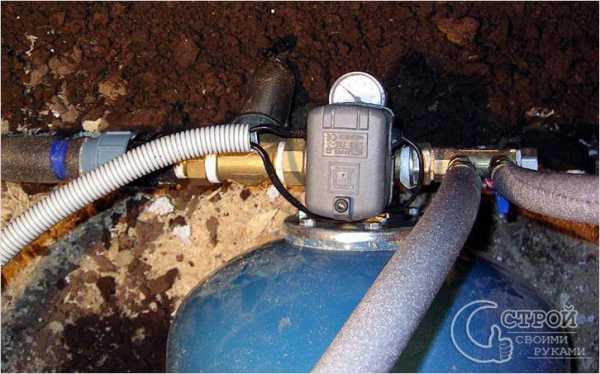

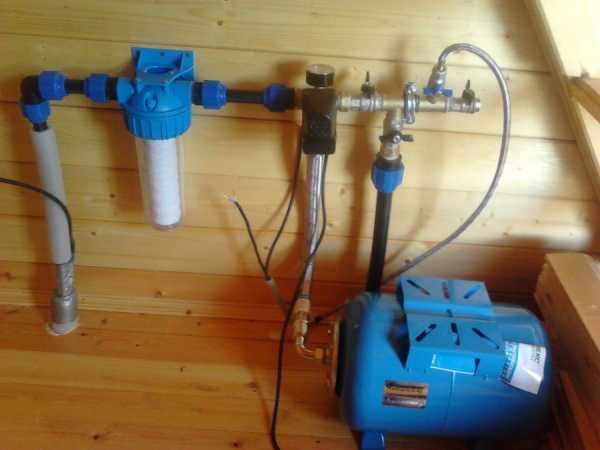

Монтируют гидроаккумулятор и пусковое реле.

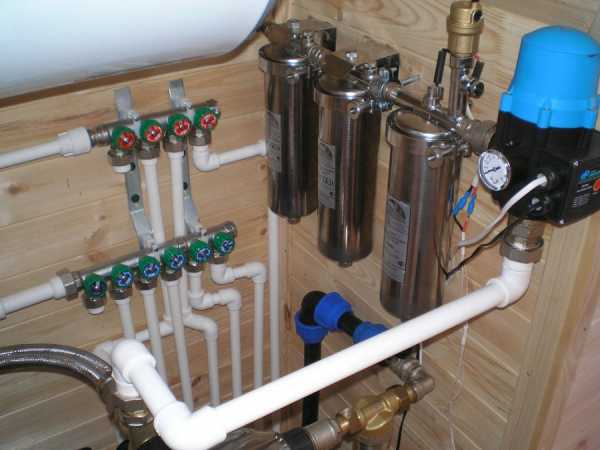

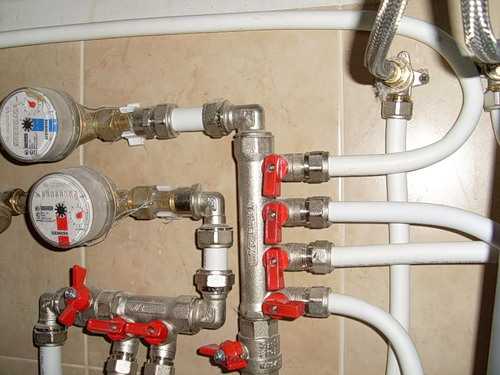

  1. От коллектора производят разводку труб к водонагревательному бойлеру, ванне, кухонной мойке, унитазу, рукомойникам и делают вывод для полива. От бойлера проводят трубы подачи горячей воды к ванне, мойке и рукомойнику;

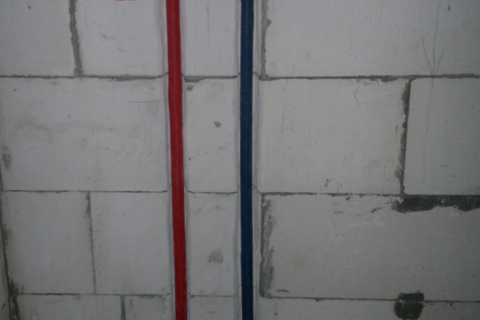

Выполняют разводку от коллектора.

  1. Производят пуск насоса и наполняют накопительный бак для воды для дачи, проверяют работу системы автоматического пуска и выключения, целостность и герметичность труб, работу сантехники и производительность системы. При всех открытых кранах должен быть нормальный напор;

Систему проверяют на работоспособность.

  1. Если испытание прошло удачно, траншею закапывают, предварительно загерметизировав место входа трубы в скважину и в дом.

Сначала трубу забрасывают песком, а потом – землей.

Важно!
Наклон трубы – вниз от дома к скважине, в нижней точке перед поворотом в ствол шахты следует сделать кран для спуска воды из системы.

Вывод

Водопроводную систему на загородном участке можно сделать самостоятельно. Для подключения колодца или скважины к дому имеется все необходимое оборудование, а видео в этой статье поможет вам наглядно в этом убедиться.

Добавить в избранное Версия для печати

9dach.ru

Водопровод на даче своими руками

Каждый дачник, особенно привыкший к комфорту, осознает важность водопровода в доме за городом. Тяжело представить без него достойный уход за территорией возле усадьбы, да и использование бытовой техники становится невозможным. Построить водопровод на даче своими руками под силу каждому владельцу загородной усадьбы!

Как устроен автономный водопровод

Необходимое оборудование

Монтаж системы водоснабжения в идеале обдумывается в процессе создания проекта дома. На этом этапе составляется четкий план действий, чертится схема трубопровода и механизмов. Предварительно должна быть рассчитана смета, произведена закупка необходимого материала и оборудования. Лучше всего, чтобы для монтажа бойлерно-водомерного узла было выделено отдельное, малогабаритное помещение на первом этаже дома, площадью 2-3 м2. Если вы установите узел ввода и технические устройства именно так, то в процессе эксплуатации вам будет удобно регулировать подачу воды и при необходимости ремонтировать систему.

Накопительный водонагреватель

Итак, система водоснабжения состоит из таких звеньев:

  1. Трубопровод в комплекте с запорной арматурой и фитингами. При этом используемые трубы необязательно должны быть металлическими, они могут быть полипропиленовыми или металлопластиковыми.
  2. Механизмы для подачи воды – погружной насос либо насосная станция.
  3. Приспособления для регулирования давления в системе. Это может быть реле, манометр и расширительный бак.
  4. Оснащенное автоматикой электрическое сопровождение.
  5. Очистительные фильтры.
  6. Накопительный водонагреватель.

Список инструментов

Для монтажа водопровода любой сложности вам будут необходимы такие инструменты, как:

  • Набор ключей: газовый №2, разводной и гаечные — №17, 19, 22 и 24.
  • Трубный резак.
  • Карандаш, нож и рулетка.
  • Шлифовальная бумага.
  • Если вы выбрали трубы полипропиленовые, то вам следует приобрести электрический паяльник.
  • Если трубы металлические, то нужна специально предназначенная для этой цели пила.
  • Ножовка.
  • Лом и лопата.
Аппарат для пайки труб

Перед тем как начать выкапывание траншеи, вам следует провести разметку водопроводной трассы на приусадебном участке. Для этого проведите все замеры, используя колышки, бечевку и измерительную рулетку.

Обратите внимание! Продуманный подход к работе поможет вам сэкономить не только затраты, но и драгоценное время, поэтому тщательно подсчитайте количество труб, кранов, уголков, вентилей, фитингов и прочих важных элементов.

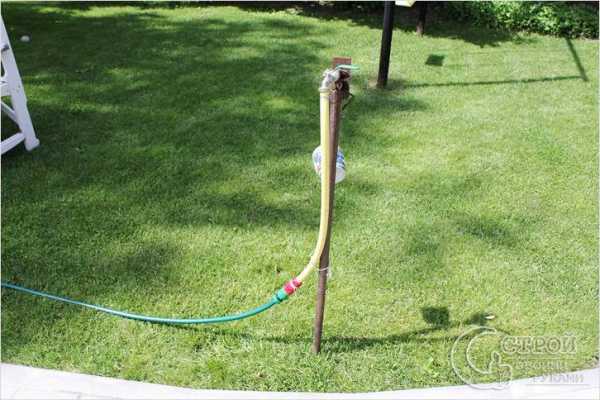

Летний водопровод

Разводка труб летнего водопровода

Летним водопроводом называют систему водоснабжения, которую можно использовать исключительно в теплый сезон. Его обычно применяют для полива насаждений, подключения летнего душа и бытовых нужд. Эксплуатация такой системы в зимнюю стужу невозможна. Летний водопровод может быть как разборным, так и постоянным.

Простейший способ монтажа заключается в проведении шлангов прямо по земле. Для этого следует использовать силиконовые или резиновые трубы, соединяемые между собой переходниками. Они продаются во всех строительных магазинах. Переходники, сделанные из оцинкованной стали, обладают лучшими характеристиками, но стоят они дороже, поэтому многие отдают предпочтение пластмассовым их аналогам. Кроме того, в качестве соединителя для шлангов можно использовать особые защелки. С одной их стороны есть некие «ерши», на которые надевают шланг, а с противоположной стороны имеется подпружиненный разъем. В одно движение можно как соединить, так и разъединить защелку. Стык получается очень надежным. Если вы заинтересованы в приобретении долговечного материала, то обратите внимание на толстостенный резиновый шланг, потому что он армирован капроновыми волокнами. Срок его службы составляет не менее 15 лет.

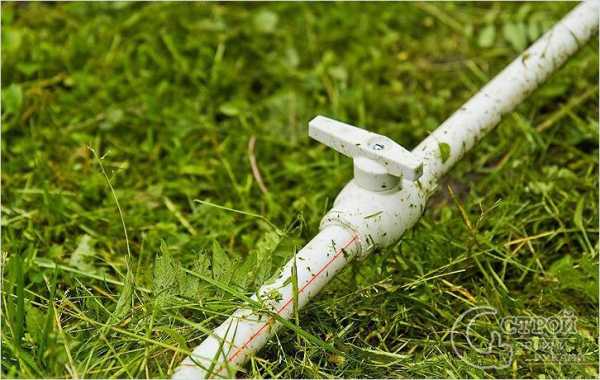

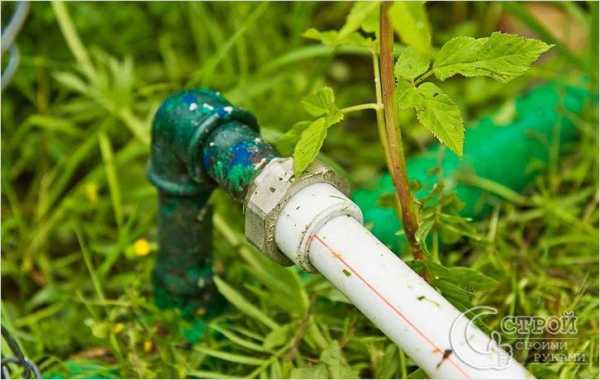

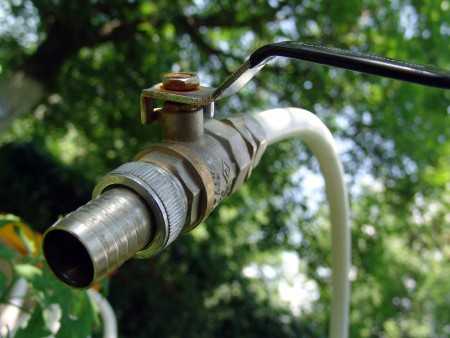

Вывод трубы на поверхность

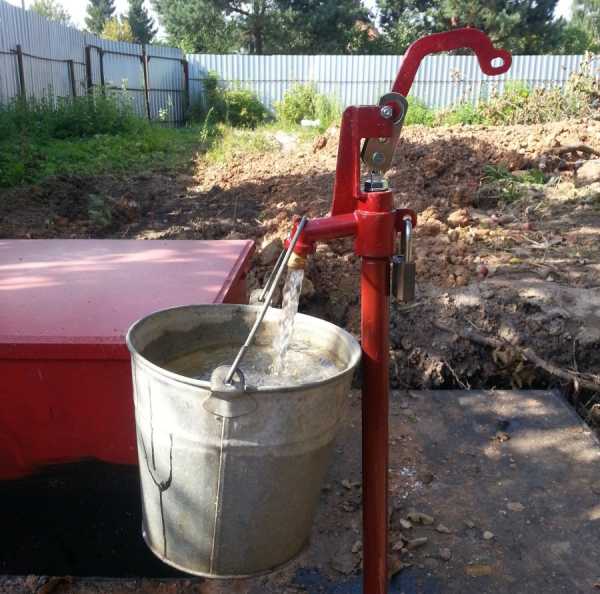

Если вы предпочитаете создать постоянную систему летнего водопровода, то трубы следует проложить в земле, а на поверхность вывести водоразборные краны. Глубина траншеи не должна быть большой. Трубопровод засыпают землей для того, чтобы не спотыкаться о трубы и спрятать их на период отсутствия хозяев дачи.

Обратите внимание! В процессе монтажа системы, вам придется укладывать все трубы под уклоном, который должен быть направлен в сторону подключения к магистрали. Это и будет самой низкой точкой водопроводной системы. Здесь вам следует прикрутить сливной вентиль, с его помощью вы сможете слить воду из системы на зимний период. В противном случае вода после замерзания порвет трубы, пусть даже они будут и пластиковые!

Зимний водопровод

Монтаж труб зимнего водопровода

Капитальная система зимнего водоснабжения может использоваться круглый год, независимо от того холодно на улице или нет. Если на вашем приусадебном участке есть колодец, то водопровод можно сделать без затруднений. Для этой цели вам понадобится погружной насос. Выбор мощности устройства во многом зависит от глубины колодца, из которого будет организована подача воды. Технические характеристики агрегата вы можете прочитать в соответствующей документации к нему или побеседовав со специалистом.

Утепление труб водоснабжения

Погружной насос всегда подключается к электроэнергии. Все электрические провода могут укладываться в один кожух с трубами для воды. Так, вы сможете предотвратить механическое повреждение коммуникаций и защитить их от воздействия холода. Качественный монтаж водопроводной системы подразумевает соблюдение всех изложенных технических условий и норм. Трубопровод нужно прокладывать ниже уровня промерзания земли. Траншею выкопайте около 60-100 см в глубину. Сам водопровод вам придется засыпать утеплителем, его толщина должна составлять около 30 см. Это может быть пенопластовая крошка, керамзит и другой подходящий утеплительный материал. Главное, чтобы он был влагостойким и прочным.

Кессон

Около колодца соорудите приямок, размером приблизительно 70х70 см и глубиной около 1 м. Он нужен для того, чтобы подключить насос. Стенки следует выложить досками, бетонными кольцами или кирпичом. Если вы предпочитаете доски, то учтите, что их предварительно следует обработать антисептическими препаратами. Дно может быть залито бетоном или же просто засыпано слоем гравия. В готовый приямок должна быть выведена труба со специальным креплением для шланга, который отходит от насоса, а еще электрические провода. Так, вы сможете отсоединять и присоединять агрегат при надобности, например, для проведения ремонтных работ. Приямок важно защитить от промерзания, для этого утеплите его. Для создания безопасного подключения к электричеству используйте герметические контактные разъемы либо влагозащищенные розетки.

Обратите внимание! Независимо от того, какой вид водопровода вы выберете: летний или зимний, сделайте его так, чтобы при поломке неисправность можно было устранить без осуществления полного демонтажа системы.

Установка системы водоснабжения

Вход водопровода в дом

Чтобы благополучно смонтировать водопровод на даче вам следует запастись силами и терпением. Вырытые траншеи следует тщательно проверить – правильная ли глубина, очищено ли дно, корректный ли наклон и т.д. Теперь можно погрузить в скважину либо колодец глубинный насос.

Подключите устройство согласно прилагаемой к агрегату инструкции. Труба должна подходить к штуцеру, к которому подсоединяется гидроаккумулятор или манометр, реле давления. После подключения механизмов, к последнему выводу вам будет нужно подсоединить магистральную трубу и по траншее завести ее в дом. Тут и прокладывается бронированный кабель, нужный для питания всего оборудования. Очень важно, чтобы на входе в здание был сделан колодец с запорными кранами, что обеспечит хороший доступ к водопроводной системе во время проведения профилактических работ или ремонта. Теперь можно приступать к установке фильтров, прокладке водопровода непосредственно по дому, организации обогрева воды и заключительному подключению.

Вы уже имеете опыт по монтажу водопровода на даче? Может быть, у вас возникали какие-то трудности в процессе? Что помогло вам справиться с ними? Может, вы изобрели инновационный способ монтажа? Пишите нам комментарии, ваш опыт ценен!

Фото

Размещение оборудования Пример системы автономного водопровода Подсчет муфт и фитингов Подключение гибкого шланга Соединение труб Запорный кран Как паять полипропиленовые трубы Схема устройства автономного водопровода Схема подключения зимнего водопровода Разводка

stroysvoimirukami.ru

Фильтр воды для дома - 105 фото идей правильного выбора

Говоря о воде, нельзя не подчеркнуть тот факт, что даже родниковая, которая во всем мире является настоящим эталоном вкуса имеет разнообразные примеси. Полезной и абсолютно безопасной воду можно считать лишь после специальной обработки. Поэтому разберемся подробно посмотрев фото фильтра для воды, какой из них стоит приобрести для семьи.

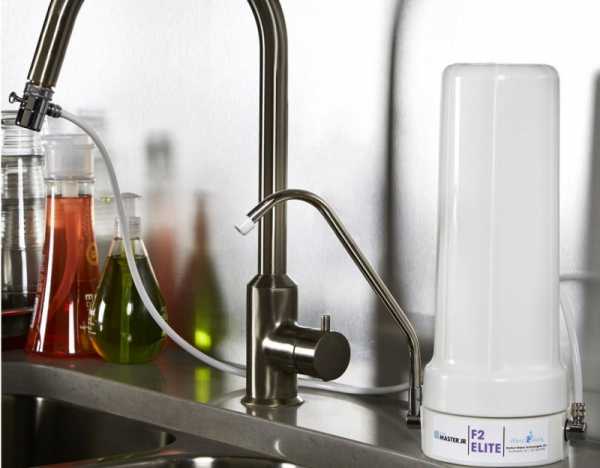

Классификация фильтров: по типу конструкции

Есть ряд основных видов популярных фильтров для воды в частный дом и для того, чтобы самостоятельно определиться с тем, какой из них выбрать, необходимо внимательно изучить их главные принципы работы, а также плюсы и минусы. Только в таком случае вы не растеряетесь во время покупки среди широкого ассортимента.

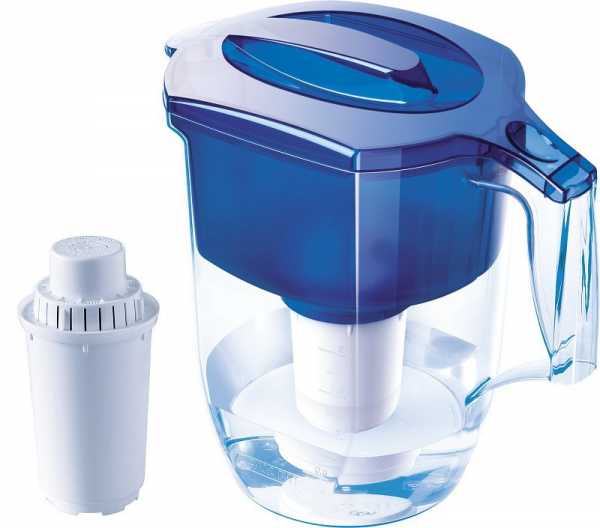

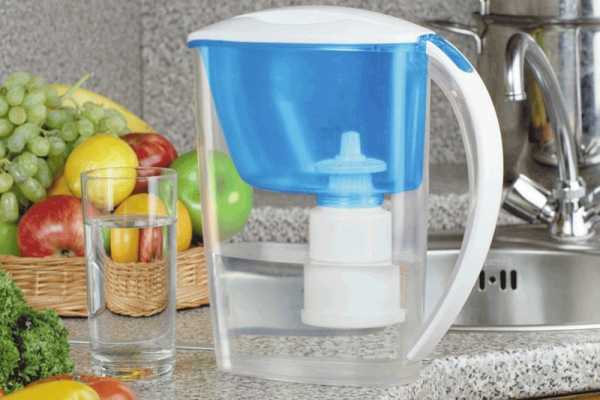

Кувшин для чистой воды

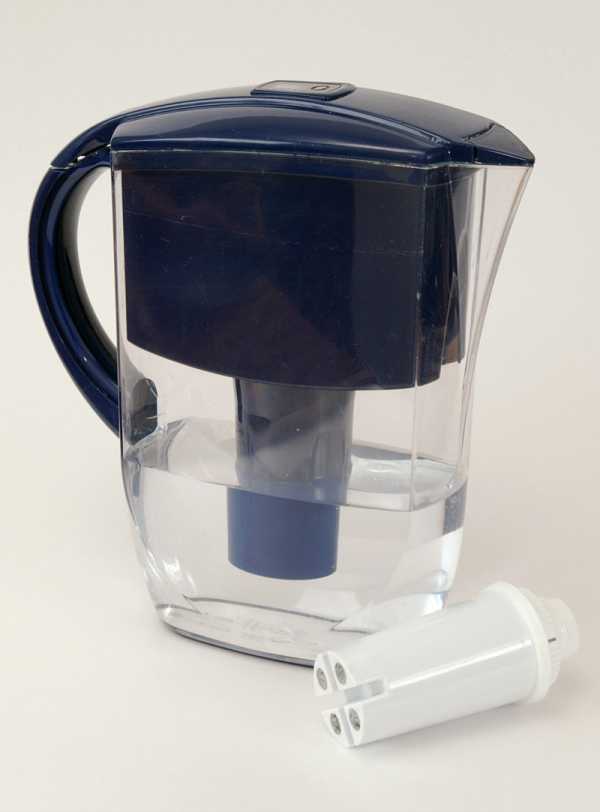

Самый обыкновенный вид фильтров – это всем известный кувшин. Он не отличается интересным дизайном и само его название в целом говорит уже за себя. Такого типа фильтр – это сосуд из пластика, выполненный в форме простого кувшина.

В нем предусмотрено специальное отверстие, в которое необходимо лишь устанавливать картридж. Он позволяет очистить воду быстро от опасных примесей, причем способами, которые сочетают в себе биологическую, химическую и популярную среди большинства производителей механическую очистку.

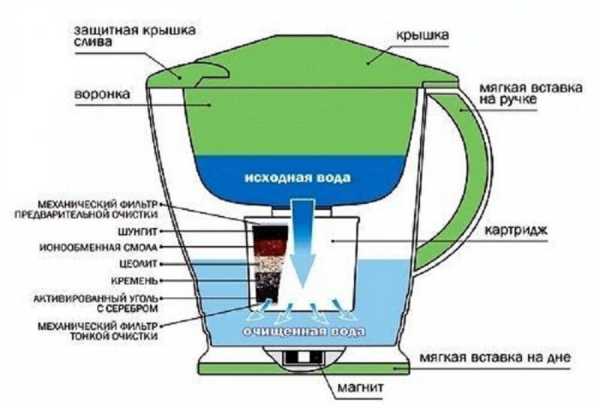

Для того чтобы понять основной принцип работы такого типа фильтра необходимо рассмотреть подробнее его «сердце». По сути это и есть картридж в разрезе.

Внутренние детали кувшина могут быть различными. Здесь все зависит от компании, которая является его производителем, однако технология у всех фильтров абсолютно одинаковая.

После того, как вода достаточно быстро поступает сверху непосредственно в фильтр, она проходит обязательно все уровни по очистке исключительно поэтапно, и затем попадает уже в чашу фильтра.

Стоит отметить, что в фильтре такого кувшина могут быть различные фильтрующие вещества.

Во-первых — это активированный уголь, который является одной из самых известных составляющих. Благодаря тому, что в нём содержится адсорбция, из воды практически мгновенно удаляются абсолютно все опасные примеси.

Во-вторых — это цеолит, который также сегодня встречается в такого типа фильтрах. Именно он позволяет избавиться от различных вредных органических соединений и даже аммиака.

В-третьих, шунгит, который добавляется во все картриджи для того, чтобы из воды был удалён хлор и все его остатки.

В-четвёртых, ионообменная смола, но умягчающего состояния, которая применяется в картриджах с проставленной отметкой « для жесткой воды».


В-пятых, анти-бактерицидные добавки. Они необходимы для того, чтобы предотвратить процесс размножения различных водорослей, опасных бактерий, другой нежелательной живности, которая активно растет внутри любого картриджа уже во время его применения.

Если вы ищите действительно хороший фильтр для воды, то должны знать что у водоочистителей вышеназванной категории есть два неоспоримых достоинства – это мобильность, компактность. Их без каких-либо сложностей можно ставить на любом свободном месте, перевозить с собой и даже размещать в холодильнике.

Кроме того, одним из преимуществ является легкость в использовании – необходимо лишь налить воду и немного подождать. Безусловно, привлекает покупателей и достаточно низкая стоимость таких фильтров.

Какой выбрать фильтр?

Если вы задумались над тем, как выбрать фильтр для воды, то наверняка уже заметили, что среди многообразия различных компаний, максимальным спросом пользуются фильтры отечественного производства.

Барьер. Данный бренд принадлежит известной в России компании, и отличается наличием не только своего исследовательского центра, но и несколькими заводами, каждый из которых оснащен роботизированным оборудованием из Германии. Бренд представляет не только проточные, но также и обратноосмотические фильтры для проточной воды в том числе.


В завершение стоит отметить, установка фильтров воды в доме – это далеко не все, что вам придется сделать для того, чтобы в доме всегда была чистая вода. За ним необходимо будет регулярно ухаживать.

Тем не менее ряд систем работает таким образом, что для беспрерывного использования даже не придется обращаться к специалистам, и все необходимое можно будет заменить и исправить самостоятельно.

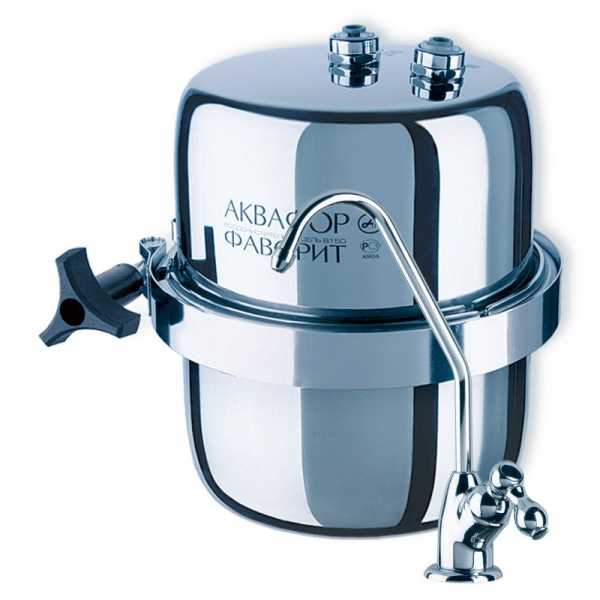

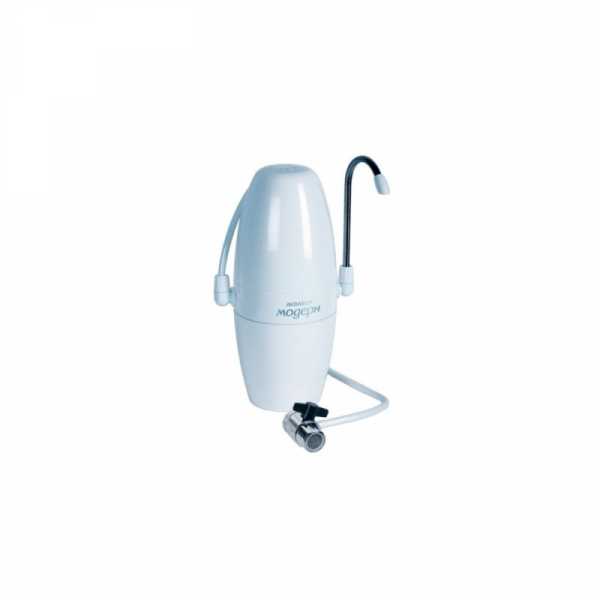

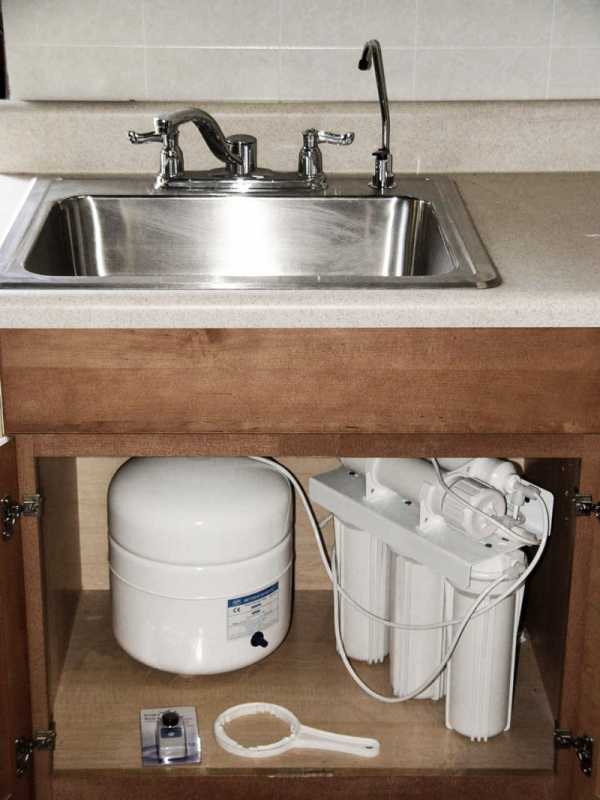

Фото фильтров воды для дома


Также рекомендуем посетить:

mojdominfo.ru

Фото водоснабжения и монтажа в квартире и на даче

Водоснабжение

Водоподготовка

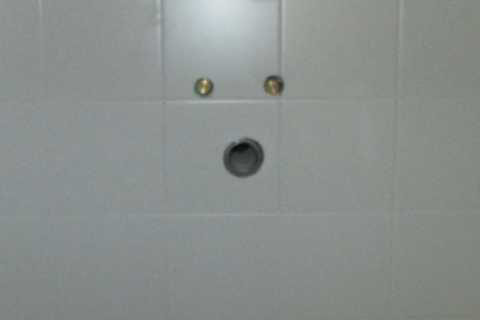

Вывод под сантехнику

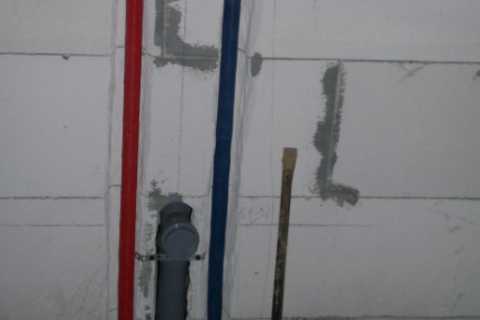

Прокладка коммуникаций для водоснабжения

Установка инстоляции

celsis.ru
