Водостоки ливневые – цена отдельных элементов водосточной системы, виды и материалы, лучший выбор

Содержание

Водосточные системы

Работа водосточной системы не ограничивается непосредственно сбором воды: для грамотной организации водоотвода на участке также потребуется ливневая канализация из труб и каналов. Отсутствие ливневки на участке часто приводит к негативным последствиям – разрушению фасада, теплоизоляции и фундамента. Нередко при обильных осадках возникает риск затопления подвального помещения или цокольного этажа.
Грамотное устройство ливневой канализации позволит полноценно пользоваться территорией вокруг дома или строения — автомобильными парковками, зонами отдыха, почвой. Только совместное использование дренажной и водосточной систем обеспечивает отсутствие затоплений, плесени, сырости от осадков.

Типы ливневой канализации

Различают три основных типа ливневой канализации:
• Закрытую;
• Открытую;
• Смешанную.

Закрытая ливневка более дорогая, а также требует больших профессиональных навыков при монтаже и обслуживании. Такая система комплектуется подземными трубами, по которым вода перемещается в дождеприемники, а оттуда через ливневый колодец поступает в открытый водоем или центральную канализационную систему.
Дождевая канализация открытого типа чаще используется для небольших коттеджей и более доступна по цене. В таком случае ливневка состоит из неглубоких лотков, по которым талая вода и дождь отводятся к клумбам или газонам. При открытом типе ливневки использование канализационного коллектора не предусмотрено.
Смешанный тип совмещает в себе элементы открытой и закрытой систем и является самым популярным. В таком случае часть пути вода проходит по открытым лоткам, а затем поступает в трубы, откуда перемещается в канализацию или к месту утилизации.
Те или иные элементы системы подбираются специалистами в зависимости от вида ливневки для каждого конкретного объекта. Наибольшую сложность в этом отношении представляют дома с плоской кровлей.

Принцип действия ливневой канализации

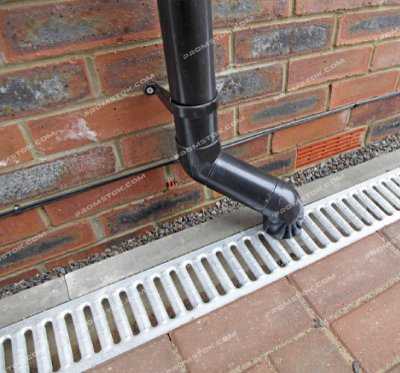

Принцип работы ливневки несложен. На крыше дома (здания) монтируются воронки, желоба и водосточные трубы, которые служат для сбора осадков с кровли.

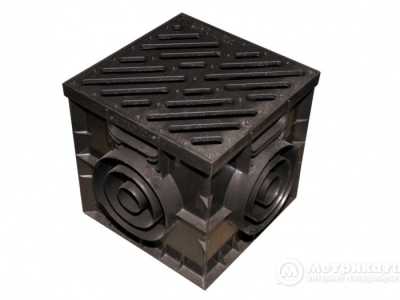

Сама система собирается по принципу конструктора. С этой целью промышленность выпускает пластиковые трубы различного диаметра и длины, а также все необходимые фитинги (отводы, тройники). Приемный коллектор системы должен располагаться ниже глубины промерзания грунта, а когда это невозможно, дополнительно утепляться.
Схема полноценной ливневки включает и другие элементы, в том числе систему сбора и последующей утилизации. Для этого используются колодцы, дождеприемники, система трубопроводов, по которым вода транспортируется, а также смотровые колодцы и лотки для линейного водоотвода, открытые водоемы или специальные емкости для сбора воды. Дополнительно к этому специалисты используют сифоны, заглушки и фильтры.

Создание проекта ливневой канализации

Ливневки устанавливаются владельцами частных коттеджей, в населенных пунктах, на промышленных предприятиях и других объектах, где это необходимо. В качестве основы для проектирования используется нормативная документация — СНиП 2.04.03 – 85.
Для расчета проекта необходимо знание геологических особенностей прилегающей территории, особенностей ландшафта, архитектурной специфики строения, а также среднегодового уровня осадков. Дополнительно потребуются данные о месте расположения уже имеющихся инженерных коммуникаций. Это нужно для того, чтобы исключить вероятность их повреждения во время земляных работ.
После обработки полученной информации создаются рабочие чертежи, план канализационной сети и смета с описанием затрат в соответствии с используемыми материалами и объемом работ, а также другие документы.

Обслуживание систем и профилактика засоров

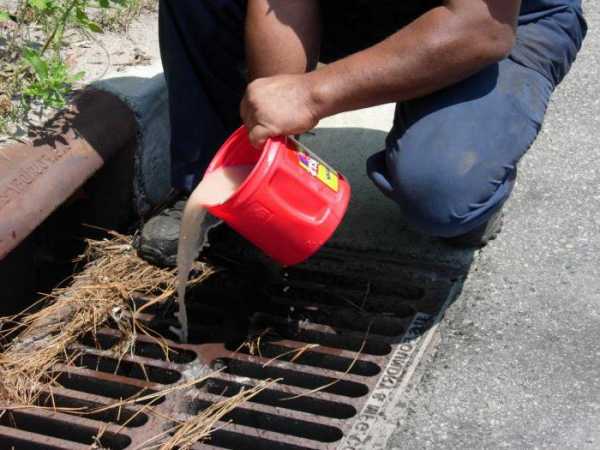

Обязательным элементом обслуживания системы является регулярный профилактический осмотр ее элементов в весеннее время, после того, как сходит основное количество снега. Периодичность прочистки ливневой канализации зависимости от состояния трубопроводов и обычно проводится один или два раза в год.
При использовании дождевой канализации закрытого или смешанного типов прочистка системы становится сложным и энергозатратным процессом. Для профилактики образования засоров в этом случае специалистами рекомендуется применять фильтры, пескоуловители, отстойники и разделители, сорбционные блоки для доочистки.
Внеплановый осмотр дождевой системы может потребоваться при проведении каких-либо работ с кровлей: строительный мусор с крыши может попасть в водосток и нарушить его функционирование. В зависимости от характера проблемы, используется один или несколько способов очистки: химический, механический, термический или гидродинамический.

Материалы для производства ливневки

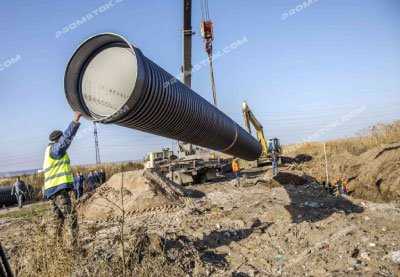

Для устройства водостоков на крыше применяют напорные трубы из различных материалов – асбестоцементные, стальные и пластиковые. Если ожидается, что трубы будут находиться под большой механической нагрузкой, выбирают изделия из стали. Для сбора воды используют воронки. В зависимости от типа объекта возможна установка воронок диаметром 80, 100, 150 или 200 миллиметров.
Все элементы системы должны быть герметичны: для этого они прочно фиксируются болтами, на домах с плоской кровлей элементы прокладываются слоем гидроизоляции или заливаются мастикой.
Долгосрочную и безаварийную работу системы может гарантировать только два фактора – использование качественных материалов и профессиональный монтаж. Также инженеры рекомендуют проводить монтажные работы на объекте комплексно. Несмотря на то, что пуск системы в этом случае может быть дороже, такая система окупает себя в долгосрочной перспективе, так как не требует дополнительных расходов на ремонт или замену элементов.

www.promstok.com

Отведение ливневого стока с территорий промпредприятий

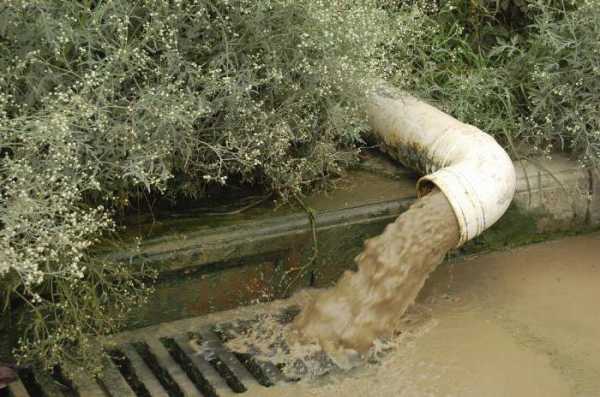

Сбор и последующее отведение дождевых и талых сточных вод могут стать серьезной проблемой для промышленных предприятий, имеющих в собственности или аренде значительные по размеру земельные территории.

Для того чтобы осветить проблему подробнее, необходимо разобраться в терминологии. По существующим определениям ливневым стоком называют смешанные городские сточные и поверхностные воды, которые образуются в процессе таяния снега или после сильных дождей.

Под городскими сточными водами понимают те смешанные по происхождению воды (как бытовые, так и промышленные), которые поступают в городскую канализацию.

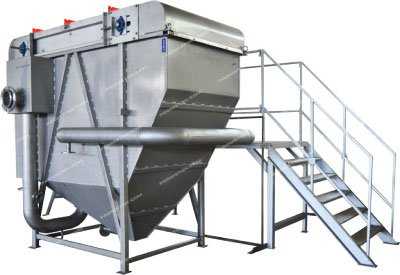

Оборудование — ливневые очистные сооружения

Технических путей, чтобы отделить естественные дождевые стоки от бытовых поливочных вод, не существует — и те, и другие в итоге поступают в ливневую канализацию. Поливочные и атмосферные воды считаются неорганизованным сбросом.

Нормативные документы, приведенные в таблице ниже дают более полное и подробное определение неорганизованного сброса. К ним относят, прежде всего, загрязненные воды с водосборной территории непосредственно предприятий, промплощадок и их структурных подразделений. Неорганизованный поверхностный сток воды может происходить вследствие естественного отвода дождевых талых и поливочных вод по склонам местности в ручьи, реки, овраги, канавы, реки или даже в системы канализации соседних предприятий.

Допустимое содержание загрязнений в поверхностных стоках, отводимых на водные объекты

Наименование загрязнителяЕдиница измеренияДопустимое содержание
для зон водных объектов, чувствительных к эвтрофикациидля остальных водных объектов
БПК₅мг O₂/л156
ХПКмг/л5030
Азот аммонийных солеймг/л31,5
СПАВмг/л0,80,3
Нефтепродуктымг/л0,50,3
Свинецмг/л0,020,02
Взвешенные веществамг/л4010

К особенностям очистки ливневых сточных вод относят большую неравномерность расхода в течение года. В сухой период года ливневый сток может практически прекратиться. Максимальный ливневый сток для территории России составляет 150-300 л/с. Максимум может наблюдаться в весенний или в летне-осенний период, когда происходит таяние снега и интенсивные дожди.

Вода, собранная с загрязненной территории, относится к сточной воде и должна очищаться до нормируемых санитарно-гигиенических показателей. Ливневые сточные воды вполне попадают под эти требования норм и перед сбросом в природные водоемы должны очищаться до приемлемых показателей качества. Для достижения этих целей важна организованная система сбора сточной воды и эффективные методы очистки.

Отведение и очистка ливневых сточных вод с территорий предприятия — одинаково важная задача как для существующих крупных и средних предприятий, так для тех предприятий, которые меняют вид деятельности или расширяют производство. Проектирование сети водоотведения ведется с учетом следующих основополагающих фактов:

  • Виды сточных вод по источнику происхождения (хозяйственно-бытовые, промышленные, ливневые).
  • Выбор раздельной или общей очистки для разных по виду сточных вод, в зависимости от экономических и экологических факторов.
  • Вторичное использование очищенной сточной воды, возможность и необходимость.
  • Характеристики водных объектов и городских очистных сооружений в части требований по сбросу в них сточных вод.
  • Процессы образования сточных вод.
  • Расположение на местности промышленных источников сточных вод.
  • Особенности водоприемника.
  • Характеристика данного вида местности, рельефа, климата и почвенного покрова.

Деятельность природоохранных органов должна повышать заинтересованность предприятий собирать со своей территории ливневый сток и очищать его перед сбросом до установленных нормативов.

Устройство системы водоотведения на предприятии

Существует несколько способов устройства системы водоотведения. Такое разнообразие обусловлено тем, что на одном крупном промышленном предприятии могут образовываться десятки видов сточных вод, отличающихся по расходу, перечню и содержанию загрязняющих веществ, степени их токсичности.

  1. Общесплавная система водоотведения — выбор некрупных предприятий, где объемы образующихся сточных вод невелики. В этом случае промышленные сточные воды проходят первичную очистку на локальных очистных сооружениях, а затем вместе с бытовыми и ливневыми стоками поступают на единые очистные сооружения, где достигают необходимых для сброса показателей.
  2. Второй вариант — раздельные системы водоотведения для бытовых, производственных и ливневых стоков. Обычно их устраивают на крупномасштабных предприятиях, где часто есть необходимость использовать очищенную воду в оборотных циклах.

Выбор типа и проектирование системы водоотведения предприятия начинается со сбора исходных данных об особенностях территории объекта, геодезической съемки, всестороннего анализа полученных результатов. Климатические данные, необходимые для проектирования (среднегодовое количество осадков и их распределение в теплый период года) получают по запросу из местного органа Росгидромета.

Если сточные воды планируется сбрасывать в общегородскую сеть канализации, необходимо получить технические условия на сброс сточной воды у управляющей организации.

Точный расчет количества ливневых сточных вод — сложная задача, требующая учета многих факторов. Промышленные предприятия не всегда уделяют достаточное внимание проектированию водоотведения ливневого стока, а также необходимости его очистки. Из-за этого платежи за лимитные и сверхлимитные сбросы сточных вод могут быть весьма существенной графой затрат.

Уменьшить платежи за сбросы ливневых сточных вод возможно только при планомерном и всеобъемлющем подходе к проблеме водоотведения, включая возможности для повторного использования очищенных стоков.

Как следует из определения неорганизованного сброса сточных вод, ливневые сточные воды, отведенные с территории предприятия, являются неорганизованными стоками и должны оплачиваться по утвержденным расценкам. Увеличение количества повторно используемых ливневых стоков приведет к уменьшению платы за сброс ливнёвки, что позволит сэкономить денежные средства предприятия и улучшить экологическую обстановку.

www.vo-da.ru

Ливневые стоки

          Если домовладелец хочет, чтобы после дождя участок как можно быстрее просыхал, он устраивает систему ливневых стоков или, по-другому, ливневую канализацию. Ливневые стоки – это объёмы воды, которые стекают с крыш зданий и построек во время природных осадков. Когда идёт сильный или продолжительный дождь, вокруг строений образуются большие лужи. Это доставляет определённые неудобства хозяевам и их гостям, поэтому заботливые домочадцы стараются уменьшить эту проблему и сделать проживание в частном доме более комфортным.



   Чтобы свести такие неудобства к минимуму, обязательно надо устанавливать системы водостоков с крыш зданий. Для этого на обрешётку во время строительства или на стену после него закрепляют кронштейны, на которые устанавливают желоба и водосточные трубы. По ним вода с кровли стекает на землю.

   Это решает сразу несколько проблем. Во-первых, во время дождя можно ходить около дома, и при этом вам не накапает за шиворот, а во-вторых, падающие с крыши капли не разрушают отмостку и не пачкают цоколь здания.

   Установить систему водостока – дело хорошее. Но и в этом случае есть недостатки. При сильном ливне из водосточных труб выливаются огромные объёмы воды. Именно в этом месте образуются лужи. Поэтому будет ещё лучше, если сделать систему водоотведения ливневых стоков от дома.

   Делается это следующим образом. Сначала надо распланировать участок и определить, где можно выкопать яму, чтобы в неё собиралась дождевая вода. Обычно её располагают на расстоянии 2-3 метров от фундамента.

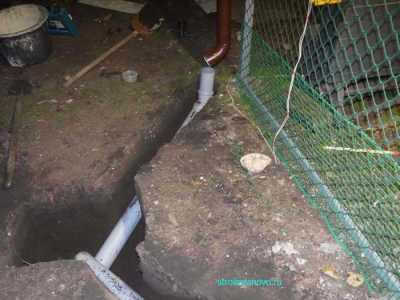

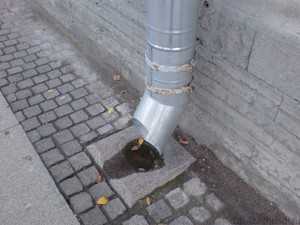

   От водосточной системы на землю укладывают трубы, обычно канализационные пластиковые. Если ливневые стоки отводят с двух сторон строения, то ищут место пересечения этих труб и делают на земле отметки.

   Рядом с водосточкой роют траншеи, делая их под наклоном, чтобы был естественный сток воды. Глубину и ширину канавы рассчитывают таким образом, чтобы можно было уложить и засыпать пластиковую трубу.

   Сложности начинаются, если около дома сделана отмостка. Хорошо, если она выполнена из тротуарной плитки – в этом случае несколько плиток вынимают, роют траншею и затем укладывают их на место.  А вот если отмостка сделана из бетона, то здесь необходимо потрудиться —  отбойным молотком или перфоратором надо сделать отверстие, уложить ливневую канализацию и потом снова забетонировать. Поэтому, перед устройством отмостки, необходимо заранее планировать, будете вы делать отводы для ливневых стоков, или нет.

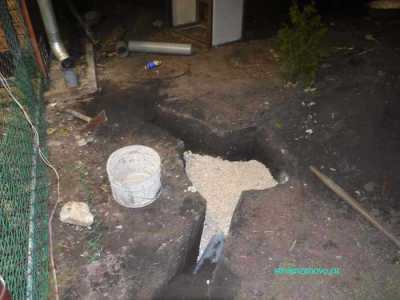

   В месте пересечения труб надо расширить котлован, углубив его примерно на 1 м. Уложим их в траншеи, предварительно вставив прямоугольные колена, разместим которые прямо под водосточкой.

   Здесь мы рассматриваем экономичный вариант. Если бюджет на устройство ливневых стоков не ограничен, можно купить в магазине и установить специальный дождеприёмник.

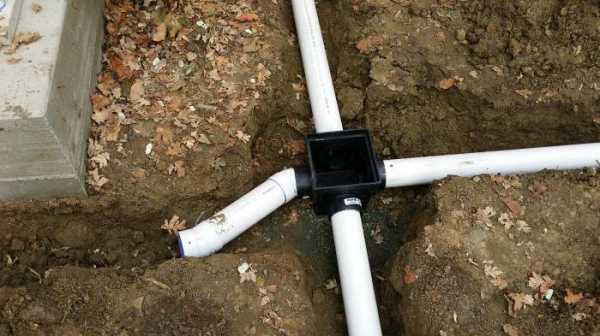

   Уложив канализационные трубы в траншею, надо проверить правильность их расположения. Струйка воды, проходя по водостоку, должна точно попадать в ливнёвку. Для этого нальём в желоба воды и убедимся, что она стекает в канализацию. Если не попадает, подправим в траншее трубы, проверим ещё раз и засыплем их землёй. Нижнюю часть ямы, в которую будет уходить вода, засыплем щебёнкой, чтобы грунт не забивал выходные отверстия.

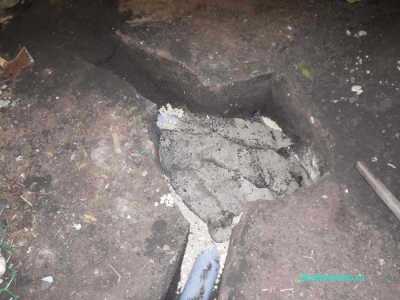

   На щебень бросим лист старого рубероида, насыплем земли и утрамбуем.

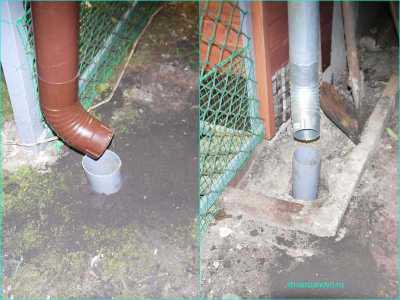

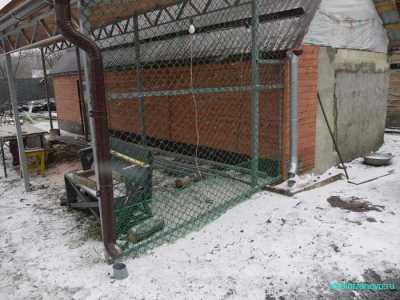

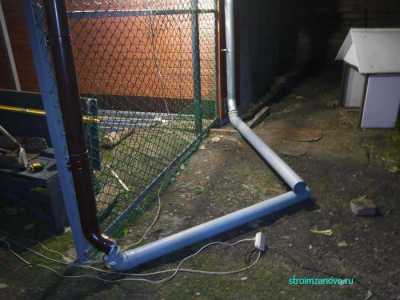

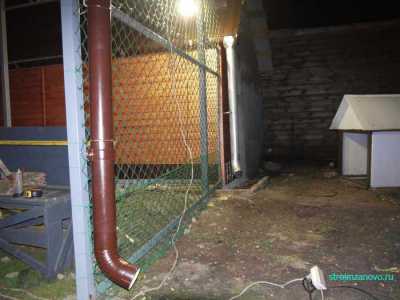

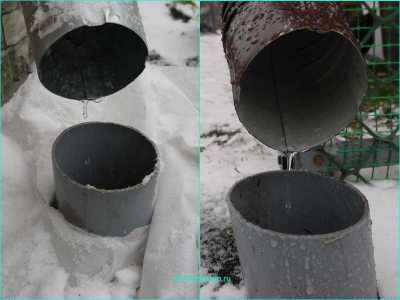

  В итоге получилось так: сливы водосточных труб направлены в принимающие воронки ливневой канализации.

  Первые после устройства ливневых стоков осадки подтвердили полезность наших действий. Вся вода с крыши ушла в ливнёвку.

  В том месте, где раньше были лужи, можно благоустроить территорию. Например, посадить цветы или разместить декоративные кустарники.






stroimzanovo.ru

Устройство системы внутреннего водостока — расчеты и монтаж (фото, видео)

Для значительной части территории России характерны обильные осадки: зимой продолжительные снегопады, а летом затяжные ливни. Такие погодные условия считаются неблагоприятными, потому что из-за них нередко выходит из стоя кровля, а также возникают протечки. Чтобы справиться с большим объемом талой и дождевой воды, скапливающейся на поверхности крыши, монтируется водосточная система, которая отвечает за сбор и перенос жидкости в ливневую канализацию. Для плоской и некрутых односкатной кровли подходит внутренний водосток, устройство которого мы подробно рассмотрим в этой статье.

Содержание статьи

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

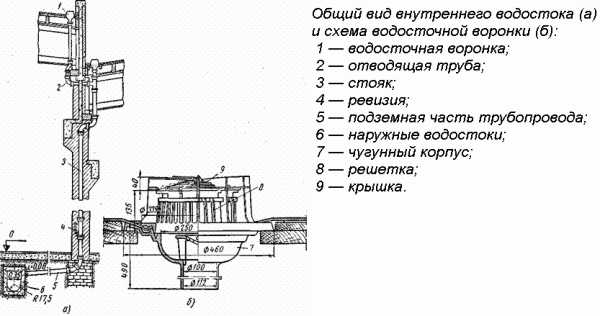

Устройство внутреннего водостока

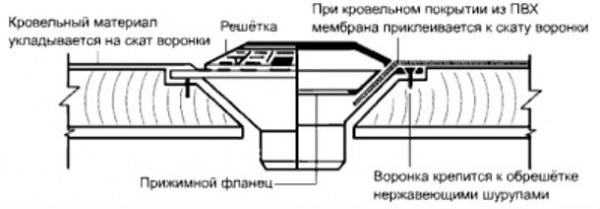

  1. Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.

    Колпаковая водоприемная воронка

    Плоская водоприемная воронка

  2. Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
  3. Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
  4. Крепеж. Монтаж водостока такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
  5. Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.

Обратите внимание! Для качественной работы внутреннего водостока выполняют разуклонку плоской кровли, так называется процесс создания минимального уклона, необходимого для стекания воды в воронки. Монтаж выполняется таким образом, что они располагаются ниже уровня крыши.

Разновидности

Характерное отличие внутреннего водостока от внешнего – место установки, так как монтаж осуществляется внутри сооружения. С одной стороны, такая конструкция дает некоторые преимущества, с другой – она связана со сложностями, так как каждый узел нужно надежно герметизировать, чтобы предотвратить протечки. Количество и диаметр элементов определяет расчет, основанный на определении площади кровли и объема количества осадков. Внутренняя водосточная система бывает двух видов:

Цена на элементы внутреннего водостока зависит от множества факторов: значение имеет материал, диаметр и известность производителя. Самые дешевые модели производят из нержавеющей стали. Чуть дороже стоят пластиковые, но СНиП не допускают использование деталей из пластика, если монтаж выполняется на высотных или многоквартирных домах. Также выпускаются комплектующие из меди, чугуна и алюминия, но они пользуются меньшей популярностью. Качественный материал, который обладает устойчивостью к коррозии, продлит срок эксплуатации водостока.

Нормы монтажа

Даже если расчет выполнялся правильно, а при установке использовался качественный материал, соответствующий требованиям СНиП, система отвода воды может работать некорректно, если произвести монтаж, не соблюдая простые правила:

  1. Водоприемные воронки устанавливают равномерно по всей площади ската. Если крыша небольшого размера, устанавливают минимум 2 воронки, на каждые дополнительные 20 кв. м добавляют по одному водоулавливающему элементу, как того требует СНиП.

    Правила размещения воронок на поверхности крыши

  2. Воронки, по нормам СНиП, нельзя устанавливать ближе, чем на 1 м к стенам сооружения. Максимально допустимое расстояние между двумя воронками, подключёнными к одному стояку, не должно превышать 20 м.
  3. Если материал водостока – металл, трубы и воронки оснащают электрическим подогревом. Эта мера устраняет проблему промерзания и разрушения труб в зимний период, когда на территории России устанавливается низкая температура.

    Установка нагревательных элементов на металлические внутренние водостоки

  4. Если крыша многоуровневая, а разница в высоте между уровнями превышает 4 м, выполняют расчет и монтаж отдельных веток водостока, не связанных между собой, так как этот перепад снижает эффективность отвода осадков.
  5. Строительные нормы предписывают оборудовать ливневую канализацию, начинающуюся под стояком водостока и заканчивающуюся в специально отведенных местах. Для частных домов допускается слив водосточных вод в грунт или сбор в специальную емкость.

    Требования к размещению ливневой канализации

Устройство внутреннего водостока требует соблюдения строжайшей герметичности, так как просачивание жидкости в соединительные швы приводит к протечкам внутри жилых помещений, приводящих отделку в негодность. Монтируя водосток такого типа, не забывайте, что обслуживать его гораздо сложнее.

Видео-инструкция

krovlyakrishi.ru

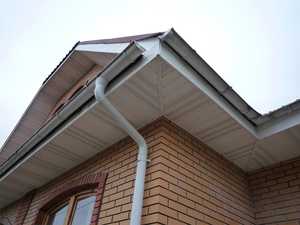

Трубы и желоба для сооружения стока дождевой и талой воды, отвод ее от стен дома

Современные кровли не являются законченным конструктивным покрытием, пока не будет выполнен отвод воды с крыши в специально отведенное для этого место. Если не решить эту проблему, то неконтролируемый сброс воды во время дождя или таяния снега нанесет непоправимый вред ограждающим стеновым конструкциям и полностью разрушит отмостку вокруг дома.

Решить проблему сбора воды можно устройством организованного водостока. Система собирает и направляет дождевую и талую влагу. Водосборная трасса монтируется на кровли с любым видом покрытия начиная от простого шифера и заканчивая сложной конструкцией из черепицы.

Разновидности водосточных систем

Водосточные желоба различаются по диаметру прохода. Этот параметр предусматривается так, чтобы при сильном ливне не происходил выброса воды за пределы желоба. Чтобы не навешивать крупные водостоки на фасаде дома, через каждые 8 м ставят вертикальные трубы слива, которые разгружают поток воды в желобе и позволяют уменьшить его условный диаметр.

Выбор рабочего диаметра в каждом отдельном случае определяется в зависимости от величины крыши. Небольшие площади от 15 до 75 м2 потребуют диаметр желоба 9 см, при этом сливные трубы будут 7,5 см. Если площадь ската кровли более 100 м2, то устанавливают водостоки диаметром от 10 до 15 см, а сливные трубы монтируют от 9 до 12 см.

Различие водосточных желобов по форме

В зависимости от формы желоба, которая видна на разрезе, различают:

  • полукруглые;
  • эллиптические;
  • прямоугольные;
  • квадратные;
  • трапециевидные.

Водосток полукруглой формы используется для отвода воды с любой конструкции кровли. Их вертикальные края являются ребрами жесткости и желоба характеризуются прочностью и надежностью к воздействию веса воды и механическим нагрузкам.

Трубы в виде обрезанного эллипса отличатся от остальных форм тем, что вмещают больший объем воды без расплескивания, поэтому применяются для крыш с большим наклоном и обширной площадью. Они также обладают достаточным запасом прочности.

Желоба с острыми краями треугольной, квадратной и прямоугольной формы подбираются дизайнерами для составления законченного вида фасадного ансамбля. Такие изделия в редких случаях устанавливаются просто так. Водостоки могут быть повреждены во время снегопада или оползней снеговой массы с крыши. Для их установки требуются усиленные монтажные элементы, а на крыше ставят снегозадержатели.

Какие бы желоба по форме ни были установлены, сливные трубы под них ставят в соответствии с конфигурацией. Полукруглые и овальные сбрасывают воду в круглые трубы, а для квадратных и прямоугольных предусмотрены сливы квадратного сечения.

Материал для изготовления водосточных желобов

В зависимости от материала водосточные системы подлежат классификации:

  • желоба их оцинкованной стали;
  • стальные изделия с покрытием полимерами;
  • сточный профиль из поливинилхлорида;
  • медные системы;
  • водостоки из цинка.

Водостоки из оцинковки

Эти виды систем самые экономичные в вопросе изготовления, их монтаж не составляет труда. Так как оцинкованная сталь имеет небольшой вес, то для монтажа водостоков не требуется большое количество кронштейнов. Недостатком этого вида материала является их неспособность сопротивляться коррозии. Со временем водостоки из оцинковки темнеют, кое-где появляются ржавые подтеки, что портит внешний вид фасада дома. Срок службы оцинкованного профиля определяется в 10 лет, и по прошествии этого времени требуется составлять систему заново.

Желоба из сталей с полимерным напылением

Преимущества в виде легкости и способности отводить значительное количество воды остаются те же, что и у профиля из оцинковки, преимуществом является более длительный срок службы, который исчисляется в промежуток до 50 лет. Стойкая пленка из современных полимеров надежно защищает металл от коррозии, и желоба противостоят агрессивным воздействиям окружающей среды. Еще одним преимуществом является цветная окраска стоков, заказчик имеет возможность выбора понравившегося оттенка под окраску фасада своего дома.

К недостаткам этого профиля относят шумовые эффекты при попадании капель дождя на поверхность водостока, проходящий по нему поток воды будет достаточно громко шуметь.

Водостоки из пластика

При изготовлении пластичных масс в них добавляют различные добавки, которые значительно повышают их стойкость против коррозии от влаги, солнечных лучей. Срок службы также определяется в 50 лет, потребитель выбирает цвет из многообразия цветовой гаммы. Пластик льется однородным по всей массе, поэтому даже значительные царапины незаметны на фоне цветного профиля.

Если говорить о шумности, то она значительно снижается в силу характерного глухого звучания пластика. К недостаткам относят появляющуюся хрупкость желобов в результате воздействия мороза. Пластиковая система отлично смотрится на кровлях сложной конфигурации.

Медные системы для сбора кровельной воды

Эстетичный внешний вид заставляет любоваться фасадом здания с уложенными медными желобами. Отлично сочетается с похожими по цвету кровлями, соответствующей текстуры, металлочерепицей, профилированным настилом. Установленный водосток в течение первых лет работы покрывается патиной – налетом старины. Этот налет защищает металл от коррозии, препятствует разрушению поверхности. Недостатком материала является то, что монтировать такие водосточные желоба достаточно хлопотно, уход за ними требует постоянной очистки от мусора и песка.

Желоба из цинка

Водосток из соединений на основе цинка относится, как и медный, к дорогим системам, он смотрится великолепно с любым кровельным покрытием. Желоба имеют ровный, постоянный цвет, после первого года покрываются патиной, которая служит защитой от неблагоприятного воздействия на профиль.

К недостаткам относят хрупкость металла при понижении температуры до -7ºС. С некоторыми металлами, например, медью и железом, цинк вступает в гальваническое воздействие, значит, устанавливать такие изделия рядом не рекомендуется, так как это приведет к порче материала.

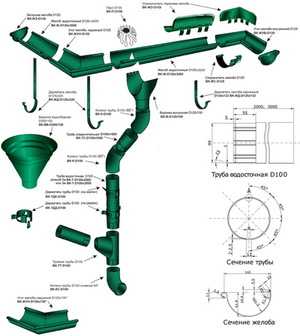

Конструктивные элементы водосточной системы

Для сборки водостока приняты стандартные элементы, которые служат для определенных целей:

  • Водосточный желоб различной конфигурации предназначен для сбора влаги, спадающей с кровельного ската. Имеет разнообразную форму, диаметр, изготавливается из материалов с заданными характеристиками. После желоба вода поступает в вертикальную трубу слива, которая удаляет ее в определенное место.
  • Соединительные элементы и вставки для желобов нужны при монтаже протяженности системы более 2,5 метра (именно такая длина унифицированного профиля). Для герметичной установки предусмотрены прокладки из резины, уплотняющие стык и компенсирующие расширение, сужение самого желоба в жару и морозные дни.
  • Угол желоба обеспечивают поворот водосточной трассы вокруг кровли дома. Углы предусмотрены стандартно на 90º, бывают на 120º и 45º.
  • Крепежные кронштейны предназначены для установки желоба в монтажное положение. Представляют собой разнообразные по длине крюки, используются в зависимости от обстоятельств.
  • Воронка ставится в месте пересечения желоба с водосливной трубой, посредством ее воде придается вертикальное направление. Если правильно подобрать диаметр и форму воронки, то дополнительно герметизировать стыки не потребуется.
  • Для прекращения водостока в противоположные стороны желоба на нем с краев ставят специальные заглушки.
  • Труба слива ставится под воронкой и надежно фиксируется к стене, служит для дальнейшего перемещения водяной массы в выбранное место.
  • Колено трубы применяется для обводки трубой выступающей части на фасаде и изменения ее направления. Колено стока устанавливается внизу для передачи воды в ливневку.
  • Кронштейны для трубы крепят в стену и надежно фиксируют водосточную трассу.

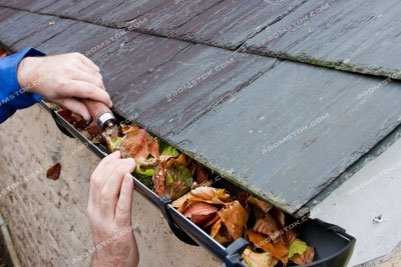

  • Иногда на желоб ставится защитная сетка, которая предохраняет его от загрязнения.

Технология монтажа

Элементы системы монтируют одновременно с установкой остальных конструктивных деталей кровли. Для водостоков различных видов есть характерные особенности монтажа, но для всех существуют общие технологические моменты:

  • держатели желоба ставят так, чтобы наблюдался постепенный уклон в сторону стекания воды, наклон должен составлять около 3–4 мм на один погонный метр;
  • если смонтировать желоб вплотную к стене, то на поверхности образуется плесень из-за мокрой поверхности, софиты для вентиляции крыши перекрывать нельзя;
  • вертикальные трубы крепят через 2 метра, если на стену постоянно дует ветер, расстояние пересматривается до одного метра;
  • нижний край вертикальной трубы заканчивается на уровне 20 см над землей;
  • горизонтальные желоба из пластика закрепляют на расстоянии 20 см, на металлических шаг увеличивают до 50– 70 см.

Способы дальнейшего водоотвода

После того как вода с крыши собрана и направлена в вертикальном направлении, существует несколько способов использовать или удалить с участка воду:

  • Производится слив воды с крыши в бак или другую емкость для дальнейшего полива. Бак располагается от стены дома на расстоянии от 1 до 5 метров, иногда емкость устанавливается закопанной в землю.
  • Иногда сточные воды с крыши направляются в колодец с организованной фильтрацией воды. В качестве фильтра обычно служит щебень. Вода, проходя через каменный фильтр, постепенно очищается. Такие колодцы должны отстоять от дома на расстоянии не ближе двух метров, так как при сильных дождях или обильном таянии снега поднимется уровень грунтовых вод возле дома.
  • Можно предусмотреть слив дождевых и талых вод в общую канализационную систему. Для общественной канализации нужно согласование с соответствующими службами, которые установят дополнительную оплату.
  • Так как дождевые воды относятся к категории чистых, то можно выполнить дренажную систему для слива, направляющую поток в ближайший водоем.

Виды дренажных систем

Если дренаж на участке выполнен по всем правилам и его характеристиками предусмотрено увеличение водяного потока, то направлять дождевые сливы в такую систему можно. Но иногда дренаж делается неглубокий и его предназначением является улучшение почвенных характеристик, то при полноценных осадках с неба, такая канава будет переполняться.

Чтобы защитить подвал и фундамент от дождевых неорганизованных потоков, следует устроить собственную дренажную систему. Способов отвести от дома ливневые стоки существует множество, но самых характерных насчитывается три.

Поверхностная дренажная система

Работает по принципу городской ливневой канализации. Для этого после небольшого заглубления в землю траншейным способом укладывают дождевые лотки, которые предусматривают постепенное понижение уровня. Сверху они накрываются решетками для задержания мусора. Длина таких сооружений, их размерные характеристики рассчитываются с учетом предполагаемого уровня осадков в этой местности.

Глубинная система отвода

Глубинный дренаж является наиболее распространенным способом отведения вод. Для этого делают траншею начальной глубиной около 80 см, затем прокладывают трубу для канализации, которую устанавливают на щебеночную подсыпку и засыпают грунтом.

Вертикальный дренаж

Выполняется в виде системы нескольких колодцев, циркуляция в которых обеспечивается при помощи глубинного дренажного насоса. Так обеспечивается полная откачка всех водяных потоков, этот вид дренажа делается редко, так как требует серьезных затрат и специальных знаний.

В заключение следует сказать, что отводить дождевые осадки и талую воду с кровли нужно в обязательном порядке. Если не сделать такие работы и не устроить водосборные желоба с трубами, то придется ремонтировать фасад и делать новую отмостку через каждые два-три года. Это грозит еще большими затратами, чем устройство системы водостоков и простого отводящего дренажа. Если нет возможности обустроить водоотвод с крыши из-за характерных особенностей кровли, то нужно устроить ее так, чтобы свесы края выступали от стены дома на расстояние не менее 0,5 м, и выходили за пределы отмостки, вода с них должна попадать на землю.

bane.guru

Ливневые системы водоотведения: монтаж своими руками

Самостоятельно обустроить ливневую систему водоотведения достаточно просто. Однако для ее эффективной работы будет необходимо произвести расчет пропускной способности. Если вы осуществите данные работы правильно, то ливневка будет способна избавить вас от многочисленных неудобств, выраженных в неисправности стока дождевой воды. Помимо прочего, с помощью данной системы вы сможете сделать любую конструкцию более долговечной. Здесь речь идет о дорожных покрытиях, фундаментах, которые портятся из-за вымывания грунта.

Классификация системы по методу отвода осадков

Ливневая канализация может обладать открытым типом, при этом вода будет отводиться с помощью желобов за пределы участка. Лотки могут быть заглубленными, а также закрепленными или установленными в дорожках. Система открытого типа наиболее часто используется на небольших территориях, а также в малых населенных пунктах, где плотность жителей сравнительно невысока.

Если вас заинтересовали ливневые системы водоотведения «Суперстрой», то вы можете обустроить канализацию закрытого типа, которая предполагает глубинный водоотвод. При этом дождь собирается встроенными лотками, а также пескоуловителями. По трубам жидкость попадает в ливневые колодцы, а после с помощью насосного оборудования направляется в сеть канализации. После канализационного коллектора жидкость поступает в тальвеги, а затем в очистные сооружения, после — в искусственные водоемы.

Если вы решили выбрать систему смешанного типа, то должны будете установить не только лотки на улице, но и монтировать трубы под землей. В данной конструкции отвод стоков производится самотеком за исключением тех случаев, когда условия не столь благоприятны. Это могут быть неровности рельефа.

Трасса сети прокладывается по самому короткому расстоянию до выпуска в коллектор, а после – в водоем. При этом следует использовать безнапорные трубы на основе железобетона. Подобный вариант подойдет для сокращения затрат на строительство.

Для справки

Помимо линейного способа сбора дождевой воды, можно выделить конвертный, который является более сложным. Но предпочтительнее отводить жидкость линейным методом — это как раз тот случай, когда более простая конструкция является лучшей.

Совет специалиста

Если вами будут обустраиваться ливневые системы водоотведения, то крайне нежелательно объединять их с дренажом, так как в целом система будет работать неэффективно. Ливневка должна работать отдельно, ее переполнение может стать причиной подмывания фундамента, что приведет к разрушительным последствиям.

После того как необходимые расчеты были осуществлены, вы можете начинать монтажные работы. Трубы, которые отводят жидкость с крыши, должны обладать уклоном, который составляет 2% по отношению к длине. Данный параметр не стоит делать более внушительным.

Технология монтажных работ предполагает следующие манипуляции. Мастер должен будет установить дождеприемники. Для них следует проделать отверстия, в которых приемники фиксируются с помощью битумной мастики. После осуществляется гидроизоляция имеющихся стыков. Если вы будете монтировать ливневые системы водоотведения, то следует решить, будут они точечными или линейными. В зависимости от этого нужно будет подвесить трубу или приемные лотки.

На следующем этапе осуществляется установка водосточных труб для стояков или ливневой системы водоотвода. Нужно будет обеспечить закрытый водосброс в коллектор. В качестве приемника может выступить ливневый дренаж, если водосброс будет открытым. Дренаж должен обладать лоточным типом.

Ливневые системы водоотведения предполагают проведение монтажа, который осуществляется с помощью хомутов. Последние фиксируются на перекрытиях или стенах. Заблаговременно вами должна быть осуществлена разметка, при этом мастеру следует учесть угол наклона, который является обязательным.

Работа над наземной частью системы водоотведения

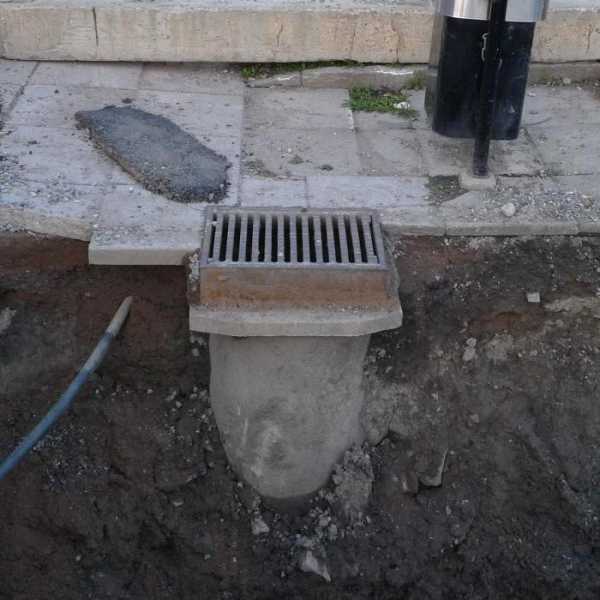

Когда обустраиваются ливневые системы водоотведения, есть необходимость в проведении монтажа наземной части. При этом установка предполагает соблюдение определенной технологии. Последовательность проведения работ предполагает обеспечение правильного уклона, для чего следует использовать трассировочный трос. Как только была осуществлена разметка, нужно будет произвести земляные работы. Для этого мастер должен подготовить траншею и колодцы, учитывая глубину промерзания. Вам следует вырыть канавки, в которые будут монтироваться наземные лотки. На следующем этапе производится монтаж наземных дождеприемников. Траншеи следует хорошо подготовить, для этого на дно выкладывается слой песка, который после тщательно трамбуется.

Особенности выполнения работ

Ливневые системы водоотведения, фото которых вы сможете рассмотреть в статье, предусматривают наличие труб и лотков, которые укладываются на следующем этапе на предусмотренные для этих элементов в местах. Вам следует осуществить объединение элементов системы канализации, пескоуловителей, дождеприемников и колодцев в одну систему. На заключительном этапе лотки фиксируются посредством цементного раствора. Осуществляется монтаж решеток, а после этого трубопроводы могут быть закрыты.

Поверхностная ливневая система водоотведения обязательно должна быть испытана, для этого мастер должен осуществить пробную проливку. На этом можно считать, что обустройство завершено. Подобная система будет готова прослужить в течение долгих лет, однако это утверждение будет верно только в том случае, если вы будете правильно эксплуатировать систему.

Обустройство системы дренажа

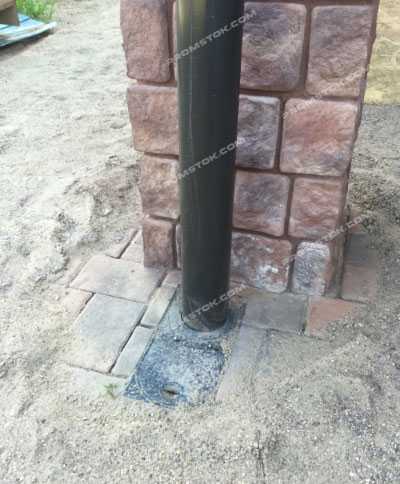

Монтаж систем водоотведения предусматривает наличие дренажной системы. Если речь идет о точечном дренаже, то нужно использовать локальные водоотводы, а именно колодцы и дождеприемники. С их помощью можно будет собрать жидкость с одного участка, это может касаться, например, крыши дома. Установка производится под водосточной трубой или кранами для полива. Данные элементы должны содержать решетки, которые дополняются фильтрующей корзиной. Последняя будет служить для задерживания мусора, который иногда приносится за водой. К трубам подземной канализации подсоединяется дренаж, это позволит устранять поток ливневой воды в колодец.

Ливневая система водоотведения своими руками может быть обустроена и дополнена ливневым линейным дренажом. Эта часть системы необходим для сбора осадков со значительной площади. С помощью данной составляющей можно решить проблему отведения воды комплексно. Мастер может использовать линейный водоотвод, а именно каналы, лотки и желоба. Внутри пескоуловителей должна быть корзина, в которую скапливается мусор. Очистка канализации должна начинаться с опорожнения данных корзин.

Нюансы проведения монтажных работ

Если вами будут обустраиваться ливневые системы водоотведения на даче, то вы должны следовать определенным правилам. Первоначально осуществляется разметка, а также подготавливаются трубы. Наиболее часто последние изготавливаются из ПВХ, а их диаметр равен 110 миллиметрам. Соединение элементов между собой производится посредством двойной муфты. Заменить подушку, которая укладывается на дно траншеи, можно щебнем, толщина такого слоя должна быть равна 8 сантиметрам, после на подобную подготовку укладываются трубы. Затем земля должна быть засыпана обратно, каждый слой нужно хорошо утрамбовать. Следует обратить внимание на тот момент, что под водосточной трубой система должна быть установлена вертикально.

fb.ru

Ливневые очистные сооружения — установки очистки канализации сточных вод, Промсток

Ливневые стоки в городах всегда являлись предметом особого внимания. Причина этого в том, что в городе или на производственном объекте большое количество дождевых и талых вод может стать существенной помехой в работе или нести в себе опасность для окружающей среды.
Сбором и перемещением ливневых стоков занимается ливневая канализация. Транспортируясь по системе трубопроводов, ливневые стоки перемещаются к специализированным очистным сооружениям, где подвергаются комплексной очистке, а затем вновь сбрасываются в естественные водоемы или природный ландшафт.
Сброс ливневых стоков в естественные и искусственные водоемы в неочищенном виде запрещен законодательно. Очистке подлежат талые, поливомоечные, дождевые воды и т. д.

Устройство ливневых канализационных систем

При устройстве комплексной гидрозащиты строительных объектов необходимо оборудовать систему поверхностного отвода талых и ливневых вод, когда излишки воды отводятся с крыши, придомовой территории, автомобильных парковок, газонов и других территорий. Это помогает предотвратить переувлажнение грунта, защищает подвалы и цокольные этажи строений от затопления, а фундаменты зданий — от преждевременного разрушения, образования плесени, наледей и т. д.
При проектировании такой системы следует тщательно рассчитывать все необходимые параметры ливневки. При этом основными вводными данными являются максимально возможный уровень осадков (дождя или снега) и площадь водоотведения.
Система отвода ливневых вод в стандартном исполнении имеет три основных составляющих: точки приема, каналы передачи и коллекторы.
С целью улучшить эксплуатацию свойств ливневой канализационные системы могут комплектоваться дополнительным оборудованием: уловителями песка, фильтрами и другим оборудованием, монтируемым в систему. Кроме этого, могут использоваться переносные фильтры-коврики, которые ливневки закрывают по мере необходимости.

Основные способы сбора и отвода стоков

Очистка ливневых стоков предполагает три основных способа сбора и отведения сточных вод: ливневую канализацию закрытого типа, открытого типа и смешанную.

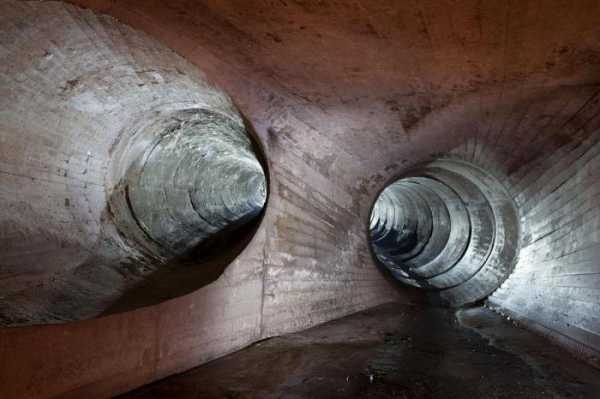

Для отведения сточных вод в ливневке закрытого типа используется сеть трубопроводных коммуникаций, спрятанных под землей. Они направляют стоки в очистные сооружения или к объектам окружающей среды.
Для устройства ливневки открытого типа применяются такие элементы, как желоба, лотки и трубопроводы. Ливневая канализация смешанного типа – это комбинация из открытой и закрытой. Кстати, ливневая канализация, относящаяся к смешанному типу, является и самой эффективной.

Очистные сооружения для автомобильных дорог

Системы очистки стоков в классическом виде – это комплексные сооружения, которые необратимо меняют облик ландшафта и способны оказывать собственное воздействие на природу. Как показывает практика, здесь могут быть успешны очистные сооружения в виде особых фильтрационных бассейнов, которые естественным образом вписываются в ландшафт. Также эти сооружения не требуют устройства фундаментов и других громоздких конструкций.
Экспериментальная технология очистки стоков с автодорог в фильтрационных бассейнах с использованием природных сорбентов создавалась еще в 90-х годах 20 века и была реализована в нескольких проектах, доказавших высокую эффективность очистки вод от продуктов нефтяной промышленности, взвешенных веществ и тяжелых металлов.
В этом случае фильтрационный бассейн создается искусственно и имитирует естественный процесс очищения воды в природных условиях. Движение воды в такой системе происходит самотеком и не требует использования насосного оборудования. Процессы очищения осуществляются механическими, физико-химическими и биологическими методами. Химические методы не используются – это значит, что отсутствует необходимость организовывать транспортировку, хранение и использование опасных реагентов во избежание аварийных ситуаций или утечек.
Принцип действия такой системы следующий: с поверхности дороги, моста или путепровода вода собирается в водосборных лотках, после чего самотеком перемещается в первичный отстойник гравитационной очистки. В этом отстойнике происходит отделение пленки нефтепродуктов и крупных фракций взвешенных веществ.
После этого жидкость поступает в фильтрационный бассейн, где просачивается через слой сорбирующего материала и очищается от тяжелых металлов, основной массы нефтепродуктов и взвешенных веществ. Сточная вода, очищенная таким способом, сбрасывается в природный водоем.
Мусор, механические осадки и нефтяная пленка собираются, утилизируются и складируются. По мере необходимости происходит замена материалов-сорбентов. Для гидроизоляции фильтрационных бассейнов применяется битумная мастика, предотвращающая просачивание сточных вод в грунт и подземные водоемы.

Очистка ливневых сточных вод на предприятиях

Ежегодно дефицит водных ресурсов в мире становится все очевиднее. Одним из наиболее активно осваиваемых источников воды для использования в технических целях являются воды, которые образуются при таянии снега или выпадении дождевых осадков.
Несмотря на то, что к воде для технических нужд, как правило, не предъявляются серьезные требования, она также должна подвергаться обеззараживанию и очистке. Ливневые стоки могут содержать опасные примеси, от органических соединений до тяжелых металлов, которые способны нанести ущерб и здоровью человека, и дорогостоящему производственному оборудованию. Также необходимо сказать о том, что сточные воды – это благоприятная среда для размножения различных болезнетворных микроорганизмов.
Большая часть систем для очистки стоков работает в циклическом режиме. Это значит, что процедура очищения происходит по мере накопления воды в специальных резервуарах. Хорошие системы очистки сточных вод представляют собой многокомпонентные аппараты, совмещающие несколько степеней очистки – механические и дезинфицирующие.
Те предприятия, которые больше остальных заинтересованы в использовании поверхностных сточных вод, на выходе системы устанавливают ультрафильтрацию. Разумеется, это влечет за собой дополнительные расходы на покупку и обслуживание оборудование, но только в этом случае можно будет говорить о наиболее качественной и эффективной очистке.

www.promstok.com
