Разновидности обратных клапанов для воды

При нормальной эксплуатации трубопроводов подразумевается направление потока воды в одном направлении.

Для предотвращения образования обратного потока применяются обратные клапаны, имеющие пропускную способность в одну сторону и действующие автоматически.

Обратные клапаны применяют при работе нескольких насосов при объединении в одну сеть.

При снижении давления в одной линии избыточное давление воды образует в ней обратный поток, способный нанести повреждения насосу, арматуре.

Обратный клапан автоматически отсекает аварийный участок от обратного потока.

При выборе обратного клапана учитываются его основные технические характеристики:

  • Диаметр проходного отверстия DN (номинальный диаметр). Ряд условных проходов прописан в ГОСТ 28338-89;
  • Давление PN (номинальное давление) – максимальное избыточное давление, при котором гарантируется длительная и безопасная эксплуатация. Ряд номинальных давлений прописан в ГОСТ 26349-84.
  • Кроме отечественных стандартов используются международные ISO, североамериканские ANSI, немецкие DIN.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

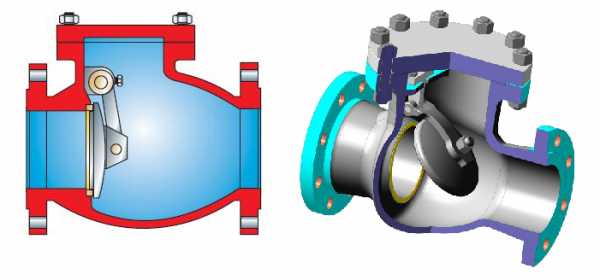

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

  1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
  2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
  3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
  4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Места установки клапанов

Обратные клапаны для воды устанавливают в квартирах с системой центрального водоснабжения.

При резком превышении давления горячей воды она через смеситель может пойти в трубопровод с холодной водой. Чтобы предотвратить подобную ситуацию устанавливают обратные клапаны.

Для счетчика воды также желательно установить обратный клапан. Он защищает счетчик от гидроударов, появляющихся в системе при использовании неисправных сантехнических приборов. Устанавливается после прибора учета.

В домах с автономным отоплением применяют насосы для подачи воды в отопительную систему.

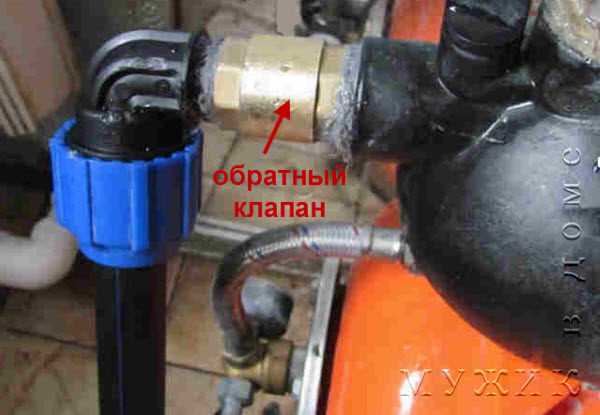

Перед насосом обязательно устанавливается клапан обратного хода воды.

Он предотвращает сток воды из трубопровода при остановке насоса, следовательно, отпадает необходимость заполнения системы водой при следующем включении насоса.

Доставка воды к потребителю происходит без перебоя. Перед насосом устанавливаются обратные клапаны с подпружиненными дисками.

Для более долгой безупречной работы их желательно устанавливать строго вертикально.

При автономном водоснабжении применяются скважинные погружные насосы. Обратный клапан также необходим для предотвращения слива воды при остановке насоса.

Поток сливающейся воды раскручивает рабочее колесо насоса в обратном направлении, что крайне нежелательно.

Как и на любой насосной станции обратный клапан устанавливается перед насосом. Поскольку клапан находится в погруженном состоянии необходимо его изготовление из антикоррозионных материалов: бронзы, латуни или нержавеющей стали.

Как сделать правильный выбор

Для каждой гидросистемы необходимо выбрать обратный клапан для воды, наиболее подходящий для работы в указанных условиях. Необходимо учитывать номинальное давление в системе, установочные размеры и способ крепления.

В отопительные системы с металлическими трубами желательно устанавливать поворотный обратный клапан, т. к. при постоянной циркуляции воды происходит ее загрязнение. Поворотные обратные клапаны малочувствительны к загрязнению среды.

При применении современных металлопластиковых труб загрязнение минимальное, поэтому возможно применение пружинного дискового обратного клапана.

По водопроводным системам вода идет очищенная, диаметры труб небольшие. В этом случае самый оптимальный выбор – шаровый обратный клапан с муфтовым креплением.

Установка в трубопроводе

Разница в методах установки обратных клапанов заключается в способе крепления.

Самая быстрая установка – межфланцевая. При наличии двух фланцев в системе клапан вставляется между ними и через уплотняющие прокладки зажимается между фланцами.

Межфланцевый дисковый обратный клапан необходимо ориентировать только по направлению потока.

В насосных станциях применяют обратные клапаны с фланцевым креплением. При установке они крепятся через уплотнительные прокладки к фланцам трубопровода.

При установке обратного подъемного клапана необходимо следить за вертикальностью оси золотника, у поворотного обратного клапана ось поворота «захлопки» должна находиться выше оси потока.

Установка обратного клапана на воду с муфтовым креплением подразумевает наворачивание клапана на трубопровод через муфты с уплотнением. Это самый оптимальный вид крепления для жилых помещений.

Устанавливая обратные клапаны необходимо следить за направлением потока в системе. На корпусе клапана он обозначен стрелкой.

Исходя из всего вышеизложенного можно сказать, что потребителю предлагается большое количество обратных клапанов по типоразмерам, виду крепления, методу срабатывания.

Выбирая обратный клапан, следует учитывать следующие параметры: номинальное давление в системе, номинальный проходной диаметр, существующий способ крепления на трубопроводе, место установки, загрязненность пропускаемого потока.

После взвешенного анализа этих данных выбор обратного клапана не будет казаться сложной задачей.

voda-v-dome.net

Обратный клапан для воды для насоса: устройство и принцип работы

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Содержание статьи

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Принцип работы клапанов различных конструкций

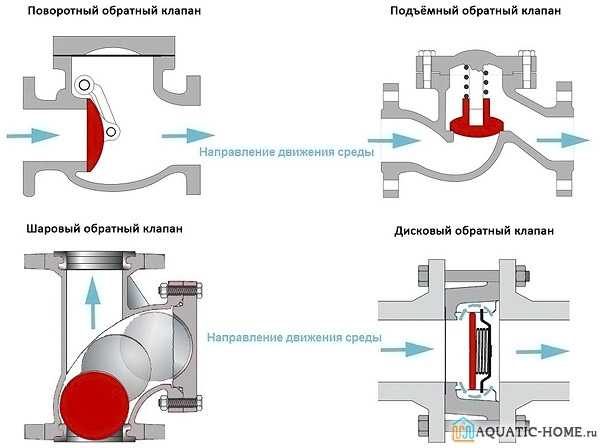

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

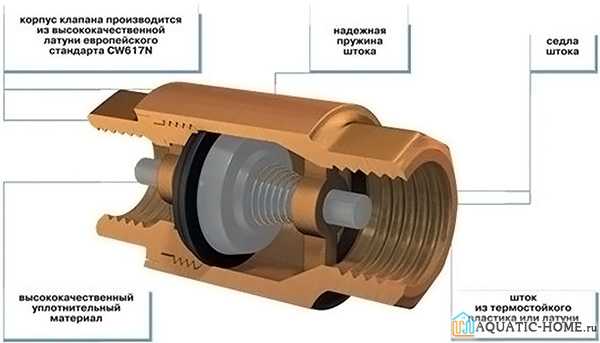

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

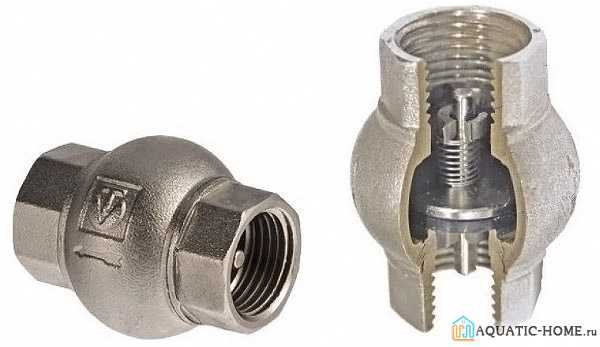

Устройство пружинного муфтового изделия

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

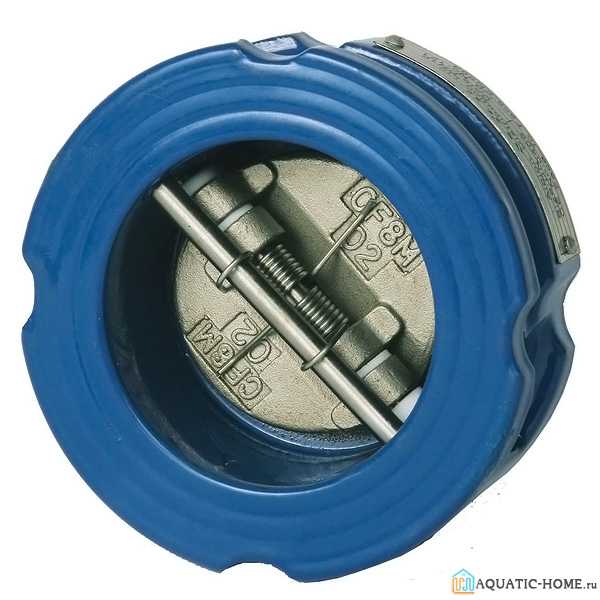

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

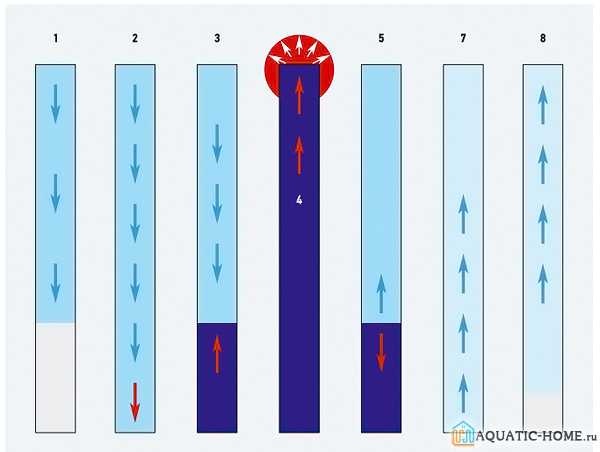

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

  • простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
  • безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.
Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

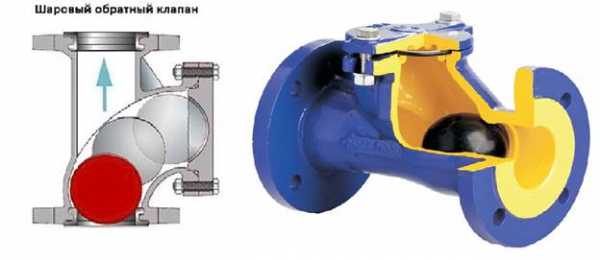

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

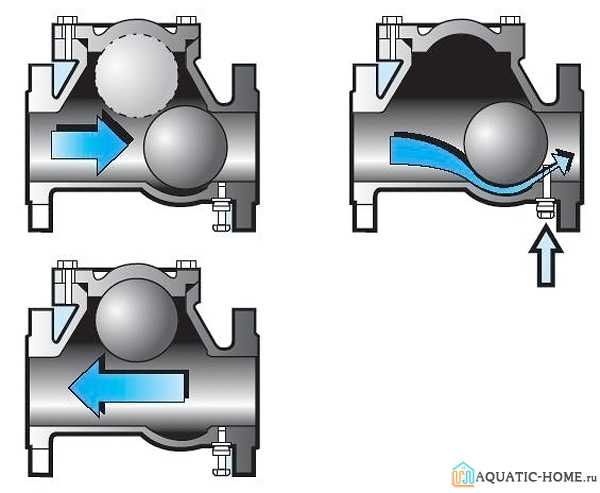

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

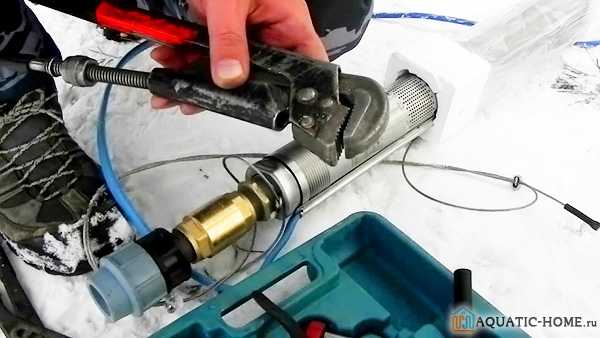

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

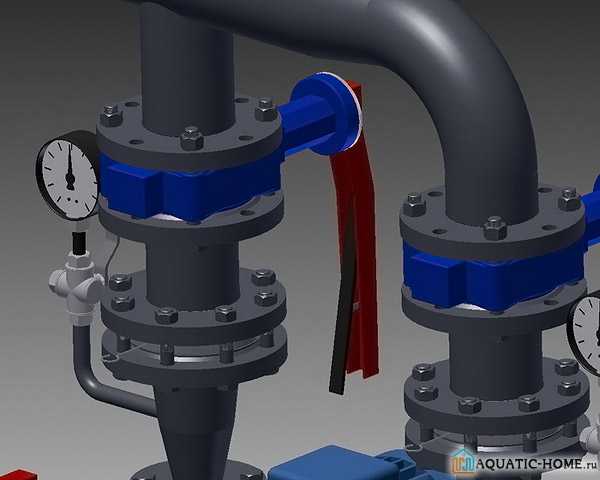

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

  • непосредственно перед насосной станцией;
  • на всасывающей трубе сразу после храповика.

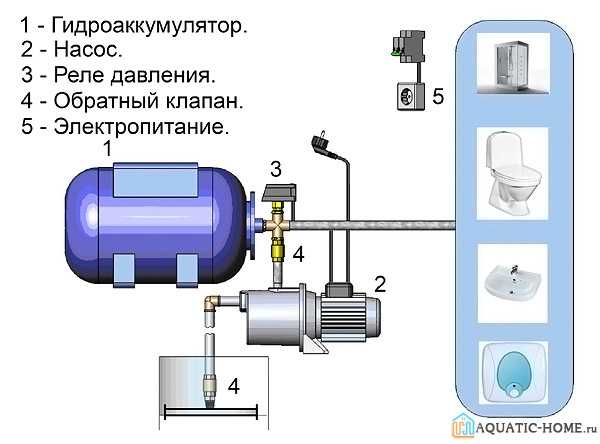

Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

  • разрываем трубопровод в месте установки изделия;
  • соединяем клапан с одной частью трубы;
  • при помощи сгона соединяем со второй частью.
Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

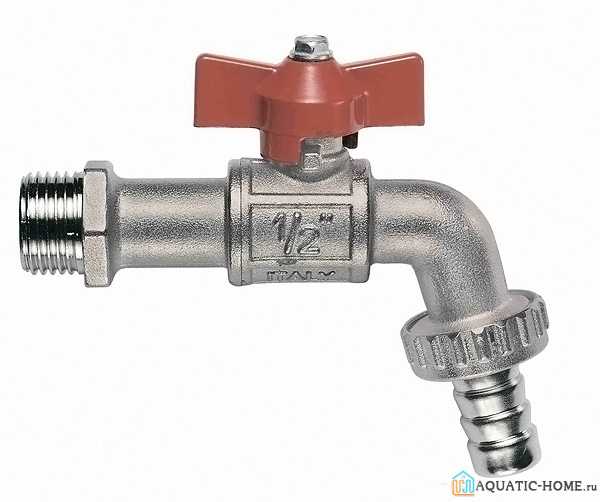

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

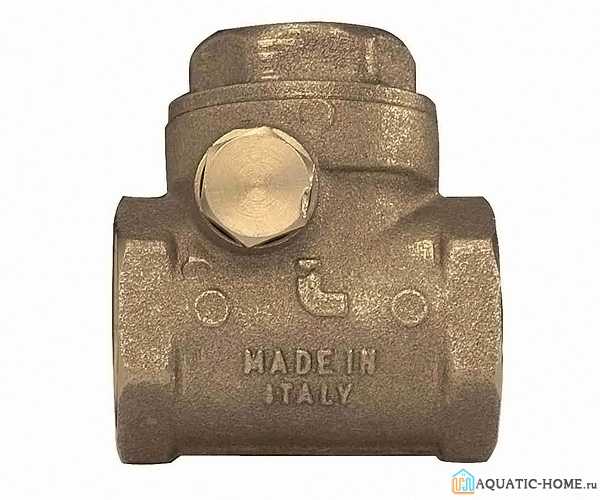

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Наименование производителяДиаметр, ммСтоимость, руб
Полипропиленовый
VALTEC (Италия)20
25
32
128
160
274
Трубопроводные системы AQUA-S 20
25
32
110
136
204
Пружинный муфтовый
VALTEC (Италия)15
20
25
191
263
390
Danfoss CO (Дания) 15
20
25
561
735
962
Teсofi (Франция) 15
20
25
282
423
563
ITAP (Италия)15
20
25
366
462
673
Комбинированный пружинный с дренажем и воздухоотводчиком
VALTEC (Италия)15
20
25
652
1009
1516
Пружинный муфтовый с латунным золотником
VALTEC (Италия)15
20
25
198
228
498

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

  • номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
  • местом установки;
  • материалом корпуса;
  • способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Обратный клапан для воды для насоса: виды и принцип действия

Функционирование любой системы водозабора невозможно представить без обратного клапана. В обратном клапане срабатывание происходит от физического воздействия потока воды в водопроводной системе на запирающий элемент, устройство имеет простую конструкцию, что в немалой степени обеспечивает его  эффективную бесперебойную работу.

Содержание статьи:

Назначение обратного клапана

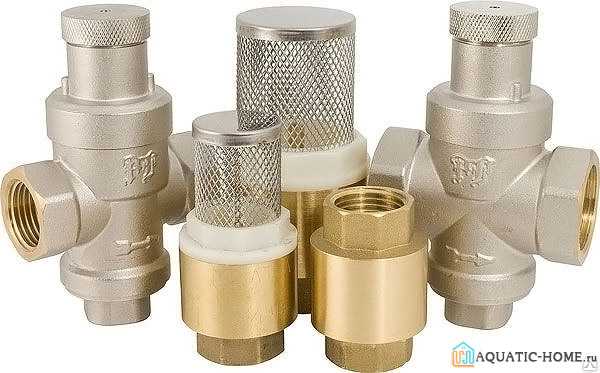

Рис. 1 Обратные клапаны

Обратный клапан для воды для насоса может быть установлен на выходной штуцер скважинного погружного, дренажного, вибрационного электронасоса, на выходе из скважины, в водопроводной магистрали или непосредственно в доме.  Используя поверхностный дренажный или циркулярный электронасос, в скважину, колодец или дренажную яму опускают всасывающую трубу или шланг с обратным клапаном.

В зависимости от параметров водозаборной системы и используемого оборудования, обратному клапану назначают выполнение следующих функций.

  • В первую очередь обратный клапан на насос предотвращает обратную подачу воды в источник забора при отключении электронасоса, которое происходит при достижении заданного давления.
  • Так как вода находится в системе постоянно благодаря клапанному запирающему устройству, ее можно получить мгновенно и без задержек, избежав длительного наполнения магистрали вибрационным или циркулярным насосом.
  • Он предохраняет погружные циркуляционные и дренажные насосы от поломок, которые могут произойти в результате обратного оттока жидкости и раскручивания рабочего колеса в другую сторону.
  • Устройство облегчает запуск циркуляционных насосов, не давая воде, без которой они не смогут функционировать в скважине, вытечь из системы.
  • Обратный клапан для погружного насоса Grundfos является его встроенным конструктивным элементом, вибрационные скважинные насосы с ним выпускаются.
  • Скважина и магистраль с насосным оборудованием при отсутствии оттока воды из водозаборной системы не подвержены гидроударам при ее последующем заполнении.
  • Установка вертикальных клапанов в насосной станции препятствует проникновению воздуха в систему — он выталкивается из нее столбом воды под давлением.

Виды обратных клапанов и принцип действия

По конструктивному исполнению и принципу действия различают несколько типов клапанных устройств, монтируемых в водопроводную систему. Ставить обратный клапан в насосную водозаборную систему можно вертикально или горизонтально, в магистрали скважины для корректной работы обязательно должен быть установлен хотя бы один вертикальный клапан для насоса, горизонтальные модификации являются вспомогательными устройствами.

По конструктивному исполнению клапанные устройства делятся на несколько видов.

Дисковые

Рис. 2 Дисковое устройство

Представляет собой дисковую шторку на штоке с резиновым уплотнителем, плотно прилегающим к внутреннему седлу. При напоре диск смещается и открывает путь потоку воды, а при его отсутствии пружина на штоке возвращает запорный диск на место. Устройства такой конструкции наиболее распространены и используются в качестве вертикальных клапанов вибрационных, дренажных погружных и поверхностных насосов. Обратный клапан, установленный в погружном насосе, запирается давлением вертикального столба воды.

Поворотные

Рис. 3 Поворотная модель

Перекрывающая водный поток тарелка с резиновым уплотнителем закреплена в канале в верхней точке или вдоль своей оси. При давлении воды она поднимается или поворачивается, открывая водный канал.

Подъемные

Рис 4.Подъемная конструкция

В этой конструкции давление воды подымает запорную тарелку с уплотнительным кольцом из седла, при его падении она опускается на место, перекрывая обратный поток. Устройства устанавливаются в водопроводную магистраль только в горизонтальном положении, используется в канализационных и дренажных сливных системах.

Преимуществом использования является возможность демонтажа и ремонтных работ без извлечения корпуса устройства из водопроводной магистрали.

Шаровые

Рис 5.Шаровая конструкция

В отличие от предыдущих видов запорным элементом является шар, перемещающийся в канале под напором воды в разные стороны. Модели нашли применение в сантехнике, их ставят в дренажное оборудование (напорный трубопровод в фекальных насосах).

Межфланцевые

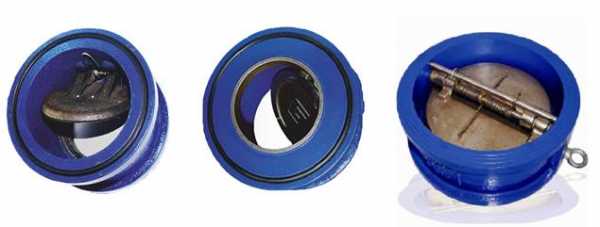

Рис. 6 Межфланцевые устройства

Фланцевое соединение скрепляет части водопровода при помощи болтов или шпилек. В таких устройствах нет резьбовых соединений, поэтому к ним разработаны специальные клапаны, их можно поставить между фланцами водопроводной системы на резиновые прокладки и уплотнители. Как и другие виды, они устанавливаются по направлению потока. Конструктивно устройства выполнены в виде двух шторок, закрепленных по центральной оси.  При прохождении водного потока они поворачиваются под давлением, при отсутствии напора возвратные пружины ставят их на место. Отличительной особенностью данных видов является малый вес и размер, они могут устанавливаться в систему вертикально, горизонтально или в наклонном положении.

Материал изготовления

Обычные клапаны состоят из двух частей и их можно разобрать для замены уплотнительных колец или очистки от грязи. Материалам для производства клапанов для воды являются нержавеющие прочные металлы, к которым относятся:

латунь — сплав меди и олова, не ржавеет и не подвержен воздействию большинства вредных химических веществ, обладает достаточной прочностью для эксплуатации в системах бытового водоснабжения

нержавейка — более прочный к истиранию материал, не подверженный коррозии, довольно редко применяется для изготовления запорной сантехнической арматуры вследствие высокой цены.

чугун — самый дешевый материал, вследствие чего его используют для изготовления массивных крупногабаритных сантехнических узлов для промышленных и коммунальных водопроводов. Материал подвержен коррозии и обрастанию содержащимися в воде солями.

Использование обратных клапанов является обязательным в системах забора воды с использованием погружных скважинных и колодезных насосов. Обычно они устанавливаются непосредственно за выходным патрубком скважинного насоса, вибрационный насос имеет обратный клапан в конструкции, а более технологичные устройства оснащены встроенными клапанами (погружной скважинный насос Grundfos).

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Где и как установить обратный клапан для воды?

Одним из важнейших  элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков  в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов  с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан  с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально.  И чем точнее это сделаете, тем дольше обратный клапан прослужит без  каких-либо сбоев и нареканий.

muzhik-v-dome.ru

Клапаны электромагнитные для воды: виды и описание

В современном мире автоматизация процессов управления потоками воды прочно вошла в нашу жизнь. Клапан электромагнитный (соленоидный) для воды широко применяется в разнообразных трубопроводных системах и приборах с автоматическим управлением. Устройство используется не только в сложных технологических процессах, но и в бытовых целях. С помощью соленоидного клапана можно дистанционно подавать нужный объем воды в определенный промежуток времени. Например, поливочные системы с автоматической подачей воды, контроль отопительных процессов, регулирование работы котельных объектов и слив воды.

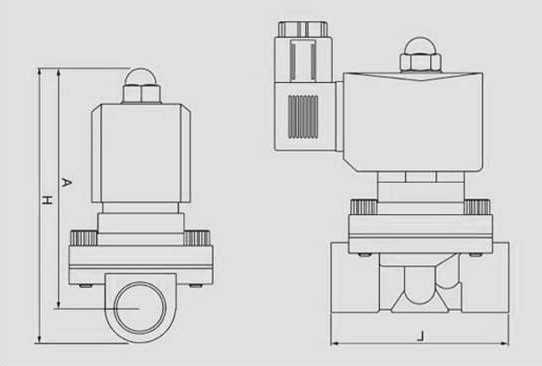

Устройство электромагнитного клапана

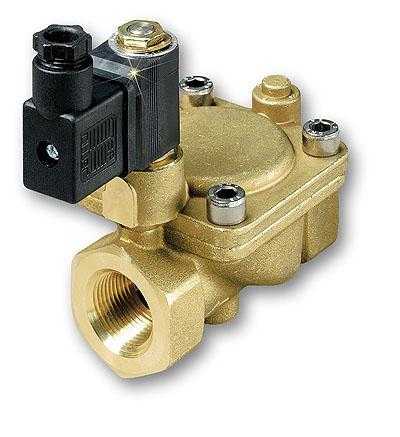

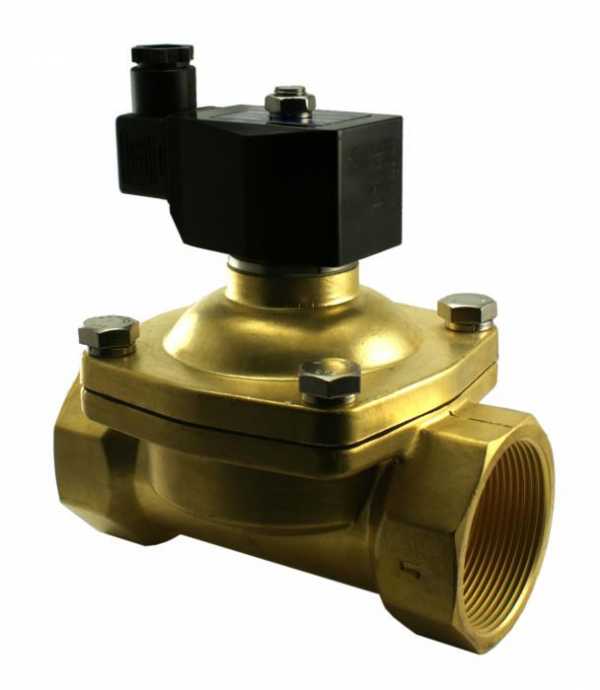

Типовой электромагнитный клапан для воды, фото которого представлено слева, состоит из таких основных элементов:

  • соленоидная катушка;
  • якорь катушки;
  • пружина закрывающая;
  • тарелка электромагнитного клапана;
  • пилотное отверстие;
  • диафрагма мембранного усилителя;
  • основное проточное отверстие;
  • выравнивающее проточное отверстие;
  • принудительная система открытия клапана при помощи пружины.

Из чего изготавливают клапаны электромагнитные для воды?

Конструкция электромагнитных клапанов достаточно понятна:

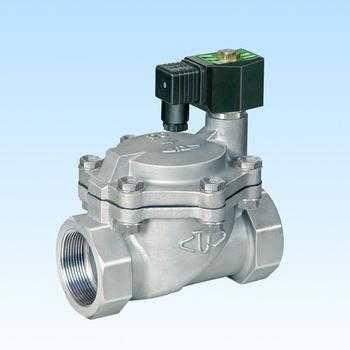

  • корпус и крышку клапана обычно изготавливают из латуни, специальных полимеров, чугуна и нержавеющей стали, так как устройство работает в различных средах, при различных температурных режимах и давлениях;
  • в качестве основы для создания мембран, уплотнителей и прокладок корпусов наилучшим образом подходит каучук, резина, силикон и фторопласт;
  • плунжероны и штоки производят из специального магнитного материала;
  • электрокатушки клапанов расположены в герметичных корпусах, которые защищают прибор от попадания пыли;
  • для обмотки катушек используется эмаль-провод, изготовленный из электротехнической меди.

Принцип работы

В статическом положении, когда катушка устройства обесточена, благодаря механическому воздействию пружины мембрана или поршень клапана находятся в герметичном соединении с седлом клапана. Под действием электрического напряжения электромагнитный клапан открывается. Это объясняется тем, что магнитное поле, создаваемое внутри устройства, втягивает плунжер в катушку клапана.

В случае отключения подачи электричества или выхода из строя дистанционного пульта управления клапаны электромагнитные для воды можно использовать в качестве обычного водопроводного крана. Для этого необходимо повернуть кран в указанном стрелкой направлении на ¼ оборота.

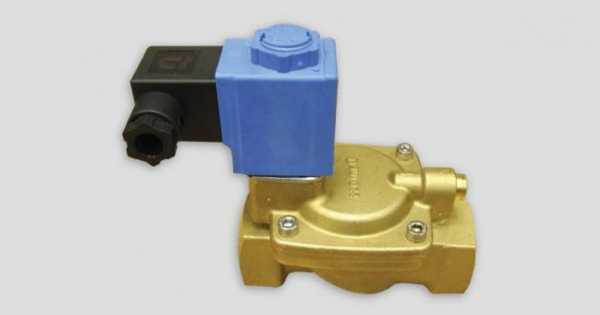

Виды электромагнитных клапанов

Запорный электромагнитный клапан для воды в зависимости от механизма включения и выключения бывает:

  • прямого действия;
  • пилотного действия.
Клапаны электромагнитные для воды прямого действия используются при небольшом расходе. Механизм открытия и закрытия клапана таков: прибор срабатывает под воздействием усилия, которое возникает при подключении к электрической сети.

В отличие от предыдущего клапан пилотного действия закрывается и открывается посредством энергии потока воды, управление которым происходит при помощи электрического напряжения. Используется данное приспособление преимущественно при больших расходах. Стоит помнить, что для бесперебойной работы электромагнитного клапана важен перепад давления (0,2 атм).

В зависимости от основного рабочего положения электромагнитные клапаны подразделяются:

  • на нормально открытые – при отсутствии источника энергии находятся в открытом состоянии, а при подаче тока закрываются;
  • нормально закрытые – при отсутствии электрического напряжения находятся в закрытом состоянии, а при подаче энергии закрываются;
  • бистабильные – способны переключаться из одного положения в другое под действием управляющего импульса.

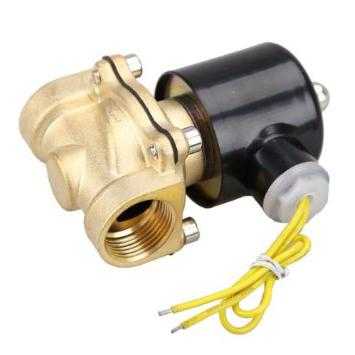

Виды индукционных катушек:
  • постоянного тока – клапан характеризуется небольшой силой действия электромагнитного поля. Используются для регулировки потока низкого давления;
  • переменного тока – имеют большую силу электромагнитного поля. При потреблении большого количества электроэнергии скорость закрытия клапана увеличивается, что обеспечивает более мощный поток.

Установка электромагнитных клапанов

По способу подсоединения к трубопроводу встречается:

  • электромагнитный клапан фланцевый для воды;

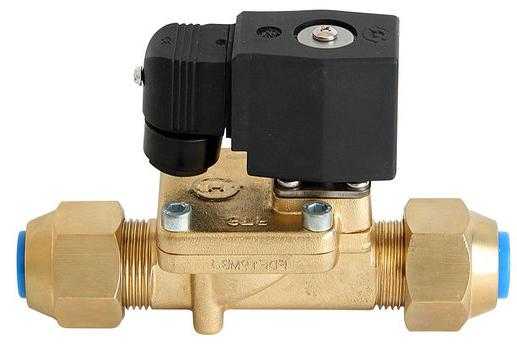

  • резьбовой электромагнитный клапан.

Монтаж электромагнитного клапана следует выполнять на предварительно очищенном трубопроводе. Желательно, чтобы система была снабжена фильтром-грязевиком. Место в трубопроводе следует выбирать таким образом, чтобы к клапану был свободный доступ. Однако за счет компактных размеров установить его просто даже в стесненных условиях.

Положение клапана никак не влияет на работу устройства, поэтому может быть любым. Стоит помнить, что обратный электромагнитный клапан для воды следует монтировать с учетом направления потока воды.

Область применения

В современном мире область использования электромагнитных клапанов достаточно обширна. Чаще всего их устанавливают:

  • в промышленном производстве – в системах автоматических промывов водоочистных линий, для поддержания необходимого уровня воды в резервуарах нефтегазовой, химической и энергетической промышленности;
  • в жилищном строительстве – при создании системы «умный дом», для регулирования потока воды в аквариумах;
  • в канализационной системе – электромагнитный клапан для горячей воды и холодной при помощи таймера контролирует подачу воды к общественным сантехническим узлам;
  • в системе мойки – обеспечивают нормальную работу бытовых и промышленных стиральных машин, посудомоечных машин, автомобильных моек;
  • в котловых агрегатах - регулируют заполнение водой емкостей и паровых котлов;
  • в расширительных системах – обеспечивают автоматическое пополнение отопительных систем;
  • на крупногабаритных кухнях – для хлебопекарен, кофейных комбайнов, варочных баков и др.

Правила монтажа и эксплуатации

Клапаны электромагнитные для воды при установке и эксплуатации требуют соблюдения определенных правил:
  • правил безопасности;
  • не рекомендуется выполнять монтаж, при котором катушка клапана будет выступать в роли рычага;
  • установку и снятие клапана следует производить только в обесточенном состоянии;
  • перед электромагнитным клапаном нужно установить фильтр для защиты седла устройства от попадания крупных механических элементов;
  • корпус клапана не должен испытывать нагрузку от веса трубопровода, а также занимать место крутящего и изгибающего элемента системы;
  • направление потока воды в трубах должно совпадать с указателями на корпусе клапана;
  • при монтаже на открытой местности электромагнитную арматуру следует дополнительно защитить от попадания атмосферных осадков;
  • в качестве уплотнителя в местах стыка корпуса клапана и трубы рекомендуется использовать ленту ФУМ;
  • при монтаже клапана с фланцевым соединением применяют уплотнительное кольцо или прокладку из паронита;
  • при подключении устройства к электрической сети используется гибкий кабель с сечением жил не меньше 1 мм;
  • эксплуатацию клапана следует проводить в соответствии с правилами эксплуатации конкретного прибора;
  • один раз в три месяца нужно проверять затяжку питающих элементов, а также проводить очистку катушки от грязи и пыли.

Основные причины выхода из строя

Со временем даже самое надежное оборудование может испортиться. Не исключение и электромагнитный клапан для воды. Поломки могут быть вызваны рядом причин:
  • электрический ток не доходит до клапана – возникает в случае разрыва кабеля от пульта управления;
  • при нормальной подаче электрической энергии устройство не срабатывает – может быть сломана пружина, требуется замена соленоида;
  • отсутствует звук щелчка при включении – перегорела электромагнитная катушка;
  • отверстие, на которое накручен соленоид, засорилось – требуется очистка отверстия путем раскручивания конструкции.

Правильный монтаж и соблюдение условий эксплуатации обеспечивают надежную работу электромагнитных клапанов на протяжении длятельного времени.

fb.ru
