Вольтаж светодиода: как узнать на сколько вольт рассчитан, какое у него падение и рабочее питание в зависимости от цвета

Содержание

Как определить на сколько вольт светодиод

Существует несколько методов как определить на сколько вольт светодиод. Один из них – довольно простой и не всегда срабатывает. Другой же – требует дополнительно аппаратуры и небольших познаний в электронике. В любом случае, они пользуются популярностью среди обладателей светодиодных лент, фонариков и других приспособлений.

Какими бывают светодиоды

Светодиод имеет массу обозначений (СД, СИД и LED). В основе такого устройства лежит небольшой полупроводниковый кристалл. Когда через него проходит электроток – происходит выброс фотонов, что приводит к свечению. Номинальное напряжение внутри такой конструкции позволяет определить, какой напряжение способен выдержать диод и какое необходимо для его нормальной работы. Используя эти значения, можно узнать на сколько вольт светодиоды в фонарике и в лампе.
Из неорганических полупроводниковых веществ создаются красные и желтые, зеленые и синие – на основе индия-галлия и нитрада. Различаются по сфере применения: для индикации и освещения. Вторые мощные и считаются отдельным осветительным прибором. Первые же используются в различных устройствах удаленного доступа: пульты, мобильные телефоны и другие.

Для освещения зачастую используются диоды, светящиеся белый светом. В зависимости от их мощности, подсветка может быть яркой или тусклой. Используются для домов и квартир, торговых центров и общественных заведений. По цвету их делят на: холодный, теплый и нейтральный оттенок. Классифицируются дополнительно по способу монтажа.
Светодиоды обладают различными параметрами мощности и напряжения. От этого зависит качество освещение, использование дополнительных блоков питания. Если неверно подобрать источник энергии – это может привести к малому эксплуатационному сроку полупроводников и быстрой поломке. Несколько указанных способов помогут определить напряжение в светодоиодах.

Первый метод: узнать теоретическим способом на сколько вольт рассчитан светодиод

Внешние признаки – отличная возможность, как узнать на сколько вольт бывают светодиоды.

В этом случае Вам поможет цвет свечения, форма и размеры полупроводникового прибора. Примеси различных химических элементов дают определенное свечение: начиная от красного и заканчивая желтым. Также существуют прозрачные модели, в которых определить параметры вольтажа можно только с мультиметром. Для того, чтобы узнать нужный параметр, нужно выполнить такие действия:
— Тестер нужно выставить на «Проверка обрыва»;
— Используйте щупы, чтобы прикоснуться к выходу светодиода;
— Несильное свечение кристалла поможет понять напряжение, которое есть в диоде
Окрашены они в разный цвет не случайно – при помощи внешних значений, можно определить примерное значение тока. Утверждать, что эти значения абсолютно верны – не стоит. Цвета стандартизированы и используются в условиях производства, вне зависимости от марки и производителя. Например, красный обладает напряжение до 2 В, а зеленый до четырех. Благодаря подобным обозначениям, можно не только узнать сколько вольт он потребляет, но и сколько вольт выдержит светодиод.

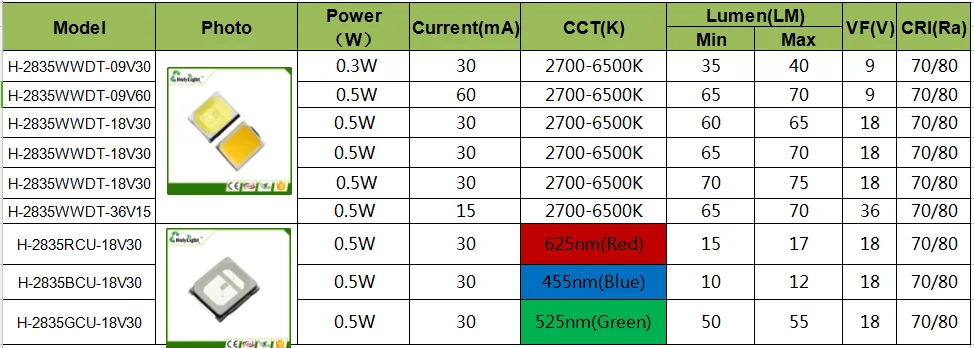

На некоторых моделях Вы сможете рассмотреть количество кристаллов, влияющих на тип самого полупроводникового устройства. В корпусе СМД расположено несколько полупрозрачных кристаллов, соединяясь – они выдают определенный свет. Часто используются в лампах на 220 В.
Последним, теоретическим способом сколько вольт потребляет светодиод, является программное обеспечение. Вы можете воспользоваться программами, которые содержат в себе целую базу данных. Введя уже известные параметры и цвет, Вы получите приблизительные данные. Далеко не всегда они верны, поэтому от теории переходим к практике.

Второй метод: практический

Это самый точный, но трудоемкий способ, как узнать на сколько вольт бывают светодиоды. Проведя тестирование, Вы сможете узнать параметры падения напряжения и значение силы тока. Воспользовавшись полученными данными, можно долгое время использовать полупроводник и подобрать для него нужное напряжение.

Для тестирования Вам понадобится:
— Вольтметр;
— Мультиметр;
— Двенадцати ватный блок питания;
— Резистор от 510 Ом
Принцип действия такой же, как и ранее – необходимо узнать номинальный ток. Соберите небольшую схему с резистором и вольтметром. Напряжение увеличивают до того момента, пока кристалл не загорится достаточно ярким светом. При достижении порогового значения – показания спадают и перестают расти. После этого необходимо снимать показания электрода.
В некоторых случаях свечения может не быть, например, до 2 В. Обнаружить инфракрасный диод можно: излучатель направляется на включенную камеру мобильного телефона. На экране может возникнуть белое пятно, которое и будет инфракрасным диодом.
Схему можно собрать и из подручных средств: вместо блока питания взять обыкновенную батарейку на 9 Вольт, вместо источников питания – стабилизатор сетевого напряжения. Подобная схема может не выдать номинального значения, но вполне способна показать достаточно примерные. Если характеристики неизвестны, нужно сразу же рассчитать значения светодиода, чтобы предупредить его выход из строя.

Напряжение питания светодиодов

Светоизлучающему диоду, как и человеку, необходимо питаться правильно. Только в этом случае он гарантирует многолетнюю и безотказную работу. Светодиоды имеют нелинейную вольтамперную характеристику, схожую с обычным диодом. Поэтому их питание должно осуществляться стабильным током – это один из ключевых принципов. Если его не соблюдать, последствия для светодиодов могут быть самые плачевные.

Чтобы определить, какая схема питания будет оптимальной в том или ином случае, необходимо для начала узнать исходные данные:

  • параметры светодиода, нормируемые производителем;
  • параметры питающей сети (сеть 220 В, аккумулятор, батарейки или что-то другое).

Содержание статьи

  • 1 Параметры светодиода
  • 2 Параметры питающей сети
  • 3 Простейшая схема
  • 4 Развиваем тему

Параметры светодиода

Самые важные параметры –  это номинальный и максимальный ток. При номинальном обычно нормируются световые характеристики – сила света в канделах или световой поток в люменах. Максимальный ток – это предельное значение, при котором можно эксплуатировать данный прибор. Значения этих параметров в современных однокристальных приборах варьируются от нескольких мА до 3 А.

Прямое падение напряжения – напряжение питания светодиодов, которое падает на p-n-переходе при номинальном токе. Его значение пригодиться при расчете выходных параметров источника питания.

Максимальная температура корпуса и p-n-перехода, максимальное обратное напряжение  — параметры тоже важные, но в случаях, когда соблюдаются токовые режимы и схема не предусматривает обратного включения, на них можно не обращать внимания.

Параметры питающей сети

При изготовлении любого устройства своими руками, необходимо определить параметры источника, который будет осуществлять питание светодиодов. Сеть 220 В, автомобильный аккумулятор на напряжение 12 В или простые батарейки – в любом случае необходимо определить диапазон питающего напряжения, то есть минимальное и максимальное его значение. На сеть 220 В дается (но не всегда соблюдается) допуск ±10%. Для аккумулятора берется в расчет напряжение при полной зарядке и в разряженном состоянии. С батарейками и так всё понятно.

В случае с автономными источниками питания важно также узнать их емкость и максимальный выходной ток.

Простейшая схема

Пусть стоит задача сделать своими руками примитивный светодиодный фонарик, питающийся от одной батарейки. Возьмем, к примеру, светодиод C503C (CREE) с номинальным током ILED=20 мА и падением напряжения ULED =3,2 В.

В качестве источника питания используем литиевую батарейку на 3,7В (если использовать пальчиковые батарейки, то одной не обойдешься).

Если включать светодиод напрямую, то сила тока через светодиод будет ограничиваться только внутренним сопротивлением батарейки, что в лучшем случае будет приводить к очень быстрому ее разряду, а в худшем к выходу из строя светодиода. Простейшая схема включения показана на рисунке ниже.

Для ограничения тока используется резистор, сопротивление которого определяется по формуле R=(UБ-ULED)/ ILED. В нашем случае сопротивление составит 25 Ом.

При увеличении мощности диода, схема будет усложняться, т.к. при больших токах применять резистор нецелесообразно – слишком большие потери мощности. Если напряжение питания имеет большой диапазон, эта схема тоже не годится, потому что не обеспечивает стабилизацию тока.

Развиваем тему

Питание мощных светодиодов осуществляется с применением стабилизаторов тока – драйверов. Они могут быть выполнены как на основе дискретных компонентов, так и с применением специализированных микросхем. Драйвер можно приобрести в готовом виде, а можно изготовить своими руками – это не сложно, учитывая, что схем и рекомендаций в интернете с избытком.

Еще один важный момент организации питания полупроводниковых источников света: при объединении светодиодов в группы, рекомендуется их последовательное соединение. Это обусловлено тем, что падение напряжения на p-n-переходе имеет определенный разброс от прибора к прибору, и при параллельном включении токи через них будут отличаться.

Питание светодиодов от 220 В сети , организуется с помощью так называемых сетевых драйверов. По сути, это импульсные источники питания для светодиодов, они преобразуют сетевое напряжение в стабильный постоянный ток. Изготавливать такой источник своими руками – довольно сложно, если вы не специалист в этой области, а учитывая широкую номенклатуру, представленную на современном рынке еще и нецелесообразно.



Какое напряжение используется для питания светодиодов внутри светодиодной лампочки?

спросил

Изменено 1 год, 10 месяцев назад

Просмотрено 729 раз

\$\начало группы\$

Сегодня вскрыл светодиодную лампочку, а там из центра торчат два толстых провода для питания светодиодов.

Я знаю, что он будет отличаться по конструкции, но я не могу найти даже диапазон напряжений, поэтому и спрашиваю. Какое типичное напряжение используется для питания светодиодов в такой светодиодной лампочке?

\$\конечная группа\$

8

\$\начало группы\$

Белые светодиоды запускаются при напряжении 2,85 В и работают при напряжении около 3 В. Разработчик выбирает серии и, возможно, шунтирующие массивы для резервирования, чтобы они соответствовали генерируемому напряжению. Итак, если бы было 80 светодиодов, это почти цепочка на 240 В или две цепочки на 120 В.

Большие контакты в центре предназначены для механической жесткости, а не для тока.

\$\конечная группа\$

\$\начало группы\$

Подсчитайте светодиоды (последовательно) и умножьте на ~2,8 В

Я сделал это на днях, получил переменный источник питания, который может достигать 50 В и имеет ограничение по току.

Подключите светодиоды к источнику питания, соблюдая правильную полярность (и убедитесь, что электроника удалена).

Затем установите ограничение тока, скажем, 50 мА и установите высокое напряжение, например, 40 или 50 В. Затем продолжайте увеличивать ограничение тока и наблюдайте, как растет напряжение. Когда светодиоды станут такими же яркими, как в лампе, запишите напряжение, и это то, сколько они будут потреблять.

Убедитесь, что вы не подаете слишком большое напряжение, потому что это может сжечь их.

\$\конечная группа\$

2

\$\начало группы\$

Вопрос

Какое типичное напряжение используется для питания светодиодов в такой светодиодной лампочке, как показано ниже?


Ответ

Краткий ответ

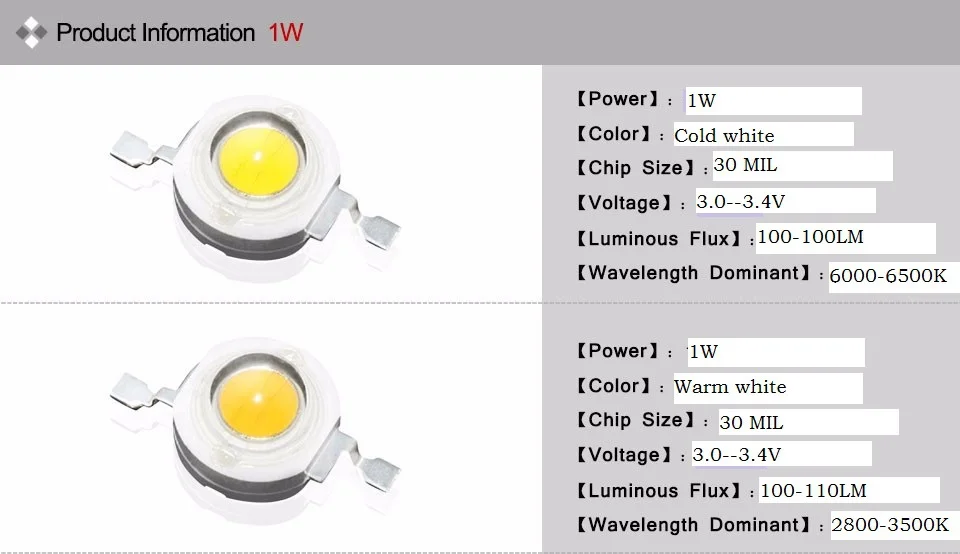

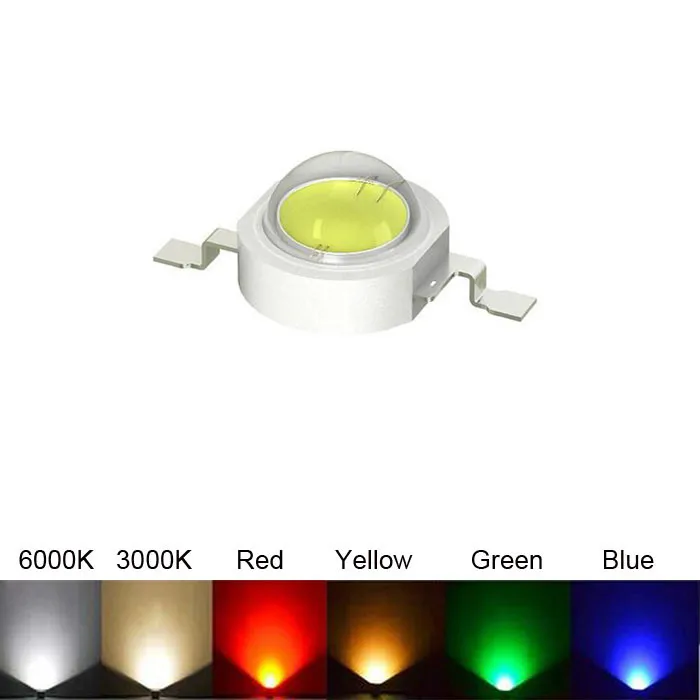

Учебное пособие по работе со светодиодами мощностью 1 Вт. Компоненты 101

  1. Напряжение, подаваемое между анодом и катодом) Рабочее напряжение: от 3,0 до 3,5 В (T)

  2. Ток через светодиод (светоизлучающий диод): от 300 мА до 350 мА (350 мА — абсолютный максимальный прямой ток, допустимый через светодиод)

  3. Срок службы: 100000 часов


Длинный ответ (TL;DR)


Ссылки

(1) 6W Светодиодная лампа схема — Большой Клайв, 2017 июль04

(2) Светодиодный учебник (включая силовой светодиод) — Ник Пул, Bboyho, Sparkfun

(3

(3

(3

. ) Светодиодная лампа 1 Вт (3 В ~ 3,5 В, 300 мА ~ 350 мА) Учебное пособие — Компоненты 101

(4) Что это за емкостные блоки питания для светодиодов? — Lee Teschler 2017jun14

(5) Зачем вообще нужны все эти драйверы для светодиодов? — Ли Тешлер, 2017jun14

(6) WS3441 Неизолированный понижающий автономный светодиодный драйвер, техническое описание — WinSemi


\$\конечная группа\$

\$\начало группы\$

Обычно светодиоды POWER питаются постоянным током от светодиодного драйвера. это означает, что напряжение может варьироваться в зависимости от температуры полупроводникового материала, а также от его типа. питание светодиода постоянным напряжением, особенно высокой мощности, может значительно сократить срок его службы.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Руководство

по проектированию светодиодных схем, основам и эксплуатации светодиодов

ЗАМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 3070

Аннотация: В течение многих лет светодиоды (LED) были популярным выбором для использования в дисплеях состояния и матричных панелях. Теперь вы можете выбирать между недавно разработанными синими и белыми типами (широко используемыми в портативных устройствах), а также вездесущими зелеными, красными и желтыми типами. Например, белые светодиоды считаются идеальным фоновым освещением для цветных дисплеев. Но следует учитывать присущие этим новым светодиодным устройствам особенности при проектировании блоков питания для них. В этой статье описываются свойства старых и новых светодиодов, а также производительность, необходимая для источников питания, которые их активируют.

Стандартные красный, зеленый и желтый светодиоды

Самый простой способ управлять светодиодом — подать на него источник напряжения с последовательным резистором. Светодиод излучает свет постоянной интенсивности, пока рабочее напряжение (V B ) остается постоянным (хотя интенсивность уменьшается с повышением температуры окружающей среды). Вы можете изменить интенсивность света по мере необходимости, изменяя номинал резистора.

Для стандартного светодиода диаметром 5 мм На рис. 1 показано прямое напряжение (В F ) по сравнению с прямым током (I F ). Обратите внимание, что падение напряжения на светодиоде увеличивается с увеличением прямого тока. Предполагая, что один зеленый светодиод с прямым током 10 мА должен иметь постоянное рабочее напряжение 5 В, последовательный резистор R V равен (5 В -V F, 10 мА )/10 мА = 300 Ом. Прямое напряжение составляет 2 В, как показано на графике типичных рабочих условий, приведенном в техническом паспорте (, рис. 2, ).


Рис. 1. Стандартные красные, зеленые и желтые светодиоды имеют прямое напряжение в диапазоне от 1,4 В до 2,6 В в зависимости от желаемой яркости и выбора прямого тока. Для прямых токов ниже 10 мА прямое напряжение изменяется всего на несколько сотен милливольт.


Рис. 2. Последовательный резистор и источник постоянного напряжения обеспечивают простой способ управления светодиодом.

Товарные диоды, подобные этому, изготавливаются из комбинации арсенида галлия и фосфида. Простые в обращении и известные большинству инженеров-конструкторов, они обладают рядом преимуществ:

  • Излучаемый цвет (длина излучаемой волны) остается относительно постоянным при изменении прямого тока, рабочего напряжения и температуры окружающей среды. Стандартные зеленые светодиоды излучают длину волны около 565 нм с небольшим допуском всего 25 нм. Параллельная работа нескольких таких светодиодов не представляет проблемы ( Рисунок 3 ), потому что различия в цвете очень малы. Нормальное изменение прямого напряжения вызывает небольшие различия в интенсивности света, но они также незначительны. Обычно вы можете пренебречь любыми различиями между светодиодами одного производителя и одной партии.
  • Прямое напряжение мало изменяется при прямом токе приблизительно до 10 мА. Разница составляет около 200 мВ для красных светодиодов и около 400 мВ для других цветов (рис. 1).
  • Для прямых токов ниже 10 мА прямое напряжение намного меньше, чем для синих или белых светодиодов, что позволяет недорого работать непосредственно от элемента Li+ или тройного элемента NiMH.

Рис. 3. Показанная конфигурация использует несколько красных, желтых или зеленых светодиодов параллельно, с очень небольшой разницей в цвете или яркости.

Таким образом, стоимость электроэнергии для работы стандартных светодиодов достаточно низкая. Повышающие преобразователи или сложные и дорогие источники тока не нужны, если рабочее напряжение светодиода выше, чем его максимальное прямое напряжение.

Эти светодиоды могут работать даже непосредственно от Li+ или тройных NiMH элементов, если приложение допускает снижение интенсивности света по мере разряда элементов аккумулятора.

Синие светодиоды

Светодиоды, излучающие синий свет, долгое время были недоступны. Инженеры-конструкторы смогли прибегнуть только к существующим цветам: красному, зеленому и желтому. Ранние «синие» устройства на самом деле были не синими светодиодами, а небольшими лампочками накаливания, окруженными диффузором синего цвета.

Первые «истинно синие» светодиоды были разработаны несколько лет назад с использованием чистого кремний-углеродного материала (SiC), но их светоотдача была низкой. Устройства следующего поколения имели базовый материал из нитрида галлия, который достиг светоотдачи в несколько раз по сравнению с первыми версиями. Сегодняшний эпитаксиальный материал для синих светодиодов называется нитридом индия-галлия (InGaN). Излучая с длиной волны в диапазоне от 450 до 470 нм, светодиоды InGaN производят в пять раз больше света, чем светодиоды из нитрида галлия.

Белые светодиоды

Настоящие светодиоды, излучающие белый свет, недоступны. Такое устройство сложно построить, потому что светодиоды обычно излучают одну длину волны. Белый не появляется в спектре цветов; вместо этого для восприятия белого цвета требуется смесь длин волн.

Для изготовления белых светодиодов используется хитрость. Основной материал InGaN, излучающий синий цвет, покрыт материалом преобразователя, который излучает желтый свет при стимуляции синим светом. В результате получается смесь синего и желтого света, воспринимаемая глазом как белая ( Рисунок 4 ).


Рис. 4. Длина волны излучения белого светодиода (сплошная кривая) включает пики в синей и желтой областях, но человеческий глаз интерпретирует их как белый свет. Для сравнения показана относительная светочувствительность человеческого глаза (пунктирная кривая).

Цвет белого светодиода определяется цветовыми координатами. Значения этих координат X и Y рассчитываются в соответствии с инструкциями, приведенными в публикации 15.2 Международной комиссии по освещению (CIE). В технических паспортах белых светодиодов часто указывается изменение этих цветовых координат при увеличении прямого тока ( Рисунок 5 ).


Рис. 5. Изменение прямого тока изменяет координаты цветности белого светодиода (LE Q983 от OSRAM Opto Semiconductors) и, следовательно, качество его белого света.

К сожалению, со светодиодами на основе InGaN не так просто обращаться, как со стандартными зелеными, красными и желтыми светодиодами. Преобладающая длина волны (цвет) светодиода InGaN изменяется в зависимости от прямого тока (, рис. 6, ). Белые светодиоды, например, демонстрируют сдвиг цвета из-за различных концентраций материала преобразователя, в дополнение к изменению длины волны с прямым напряжением для материала InGaN, излучающего синий свет. Это изменение цвета можно увидеть на рисунке 5, где смещение координат X и Y означает изменение цвета. (Как упоминалось ранее, белые светодиоды не имеют определенной длины волны.)


Рис. 6. Увеличение прямого тока изменяет оттенок синего светодиода за счет изменения длины волны его излучения.

Прямое напряжение сильно изменяется при прямом токе до 10 мА. Диапазон изменения составляет около 800 мВ (некоторые типы диодов изменяются еще больше). Таким образом, изменение рабочего напряжения, вызванное разрядкой батареи, меняет цвет, поскольку изменение рабочего напряжения изменяет прямой ток. При прямом токе 10 мА прямое напряжение составляет около 3,4 В (эта величина варьируется в зависимости от производителя и колеблется от 3,1 В до 4,0 В). Вольт-амперная характеристика также сильно различается от светодиода к светодиоду (см. ниже). Работа светодиода напрямую от батареи затруднена, потому что состояние разрядки большинства батарей ниже минимально необходимого прямого напряжения светодиода.

Белые светодиоды работают параллельно

Многие портативные устройства и устройства с батарейным питанием используют белые светодиоды для фоновой подсветки. В частности, цветные дисплеи КПК нуждаются в белой подсветке для получения цветопередачи, близкой к оригиналу. Будущие мобильные телефоны 3G будут поддерживать изображения и видеоданные, для которых требуется белая подсветка. Цифровые фотокамеры, MP3-плееры и другое видео- и аудиооборудование также включают в себя дисплеи, для которых требуется белая подсветка.

В большинстве случаев одного белого светодиода недостаточно, поэтому необходимо использовать несколько светодиодов вместе. Необходимо предпринять специальные шаги, чтобы убедиться, что их интенсивность и цвет совпадают, даже если заряд батареи и другие условия различаются.

На рис. 7 показаны вольт-амперные характеристики для группы случайно выбранных белых светодиодов. Подача напряжения 3,3 В на эти светодиоды (верхняя пунктирная линия) создает прямые токи в диапазоне от 2 мА до 5 мА, что, в свою очередь, дает различные оттенки белого цвета. Координата Y, в частности, сильно изменяется в этой области (рис. 5), что приводит к неверному воспроизведению цвета на освещенном дисплее. Светодиоды также имеют разную силу света, что создает неоднородное освещение. Еще одна проблема – требуемое минимальное напряжение питания. Для работы светодиодов необходимо напряжение значительно выше 3 В. Ниже этого уровня несколько светодиодов могут оставаться полностью темными.


Рис. 7. Эти кривые иллюстрируют значительные различия в вольт-амперных характеристиках белых светодиодов, даже случайно выбранных из одной производственной партии. Параллельная работа нескольких таких светодиодов при постоянном напряжении 3,3 В (верхняя пунктирная линия) дает разные оттенки белого и разную яркость.

Полностью заряженный литий-ионный аккумулятор обеспечивает выходное напряжение 4,2 В, которое после короткого периода работы падает до номинального значения 3,5 В. Это напряжение снижается до 3,0 В по мере разрядки аккумулятора. Если белые светодиоды работают напрямую от батареи, как показано на рис. 3, возникают следующие проблемы:

Сначала, когда батарея полностью заряжена, горят все диоды, но с разными оттенками интенсивности и цвета. Когда напряжение батареи падает до номинального уровня, интенсивность света уменьшается, а различия в белом цвете становятся сильнее. Поэтому разработчик должен учитывать значение напряжения батареи и прямого напряжения диода, для которых рассчитывается последовательный резистор. (При полностью разряженной батарее некоторые светодиоды будут полностью темными.)

Подкачивающий насос с регулятором тока

Целью источника питания светодиодов является обеспечение достаточно высокого выходного напряжения и обеспечение одинакового тока через все параллельно подключенные светодиоды. Обратите внимание (рис. 5), что если все белые светодиоды параллельной конфигурации имеют одинаковые токи, все они будут иметь одинаковые координаты цветности. Для этой цели Maxim предлагает зарядовый насос с контролем тока (MAX1912).

В параллельной конфигурации из трех светодиодов, показанной на рис. 8 , зарядовый насос представляет собой крупномасштабный тип, который увеличивает входное напряжение в 1,5 раза. Раньше зарядовые насосы просто удваивали входное напряжение, но этот новый метод обеспечивает более высокую эффективность. Входное напряжение повышается до уровня, который позволяет работать только светодиодам. Сети резисторов, подключенные к SET (вывод 10), обеспечивают одинаковые токи во всех светодиодах. Внутренняя схема поддерживает напряжение SET на уровне 200 мВ, поэтому ток через любой светодиод можно рассчитать как I Светодиод = 200 мВ/10 Ом = 20 мА. Если для некоторых диодов требуется меньший ток, вы можете подключить более трех диодов параллельно, поскольку MAX1912 выдает до 60 мА. См. техническое описание MAX1912 для дальнейших применений и схем.


Рис. 8. Эта ИС сочетает зарядовый насос с управлением током. Насос заряда обеспечивает достаточное рабочее напряжение для белых светодиодов, а управление током обеспечивает однородный белый свет, пропуская одинаковые токи через каждый светодиод.

Простое управление током

Белые светодиоды могут легко работать, если система обеспечивает напряжение выше, чем прямое напряжение диодов. Цифровые фотокамеры, например, обычно имеют питание +5 В. В этом случае вам не нужна функция форсирования, потому что напряжение питания имеет достаточный запас для питания светодиодов. Для схемы, показанной на рис. 8, следует выбрать согласованный источник тока. Например, MAX1916 может параллельно управлять тремя светодиодами (, рис. 9).).


Рисунок 9. Один внешний резистор (R SET ) программирует значение одинаковых токов, подаваемых на каждый светодиод. Подача сигнала с широтно-импульсной модуляцией на контакт включения (EN) этой ИС обеспечивает простое управление яркостью (функция затемнения).

Операция проста: Резистор R SET программирует ток, проходящий через подключенные светодиоды. Этот подход занимает очень мало места на доске. Помимо микросхемы (небольшой корпус SOT23 с 6 выводами) и нескольких обходных конденсаторов, требуется только один внешний резистор. ИС обеспечивает превосходное согласование токов между светодиодами на уровне 0,3%. Эта конфигурация обеспечивает идентичные местоположения цветности и, следовательно, идентичные типы белого света от каждого светодиода.

Диммирование Меняется интенсивность света

Некоторые портативные устройства контролируют интенсивность своего светового потока в зависимости от условий окружающего освещения, а другие снижают интенсивность света с помощью программного обеспечения после короткого периода ожидания. Обе эти операции требуют затемнения светодиодов, и такая функция затемнения должна одинаково влиять на каждый прямой ток, чтобы избежать возможных сдвигов в координации цветности. Эта однородность может быть достигнута с помощью небольшого цифро-аналогового преобразователя, который регулирует ток через резистор R 9. 0161 КОМПЛЕКТ Резистор.

Преобразователь с 6-битным разрешением, такой как MAX5362, с интерфейсом, совместимым с I 2 C*, или MAX5365, с интерфейсом, совместимым с SPI™, позволяет использовать функцию диммирования с 32 ступенями интенсивности света (рис. ). 10 ). Тип белого света светодиодов меняется с изменением яркости, потому что прямой ток влияет на координаты цветности. Это не должно быть проблемой, потому что одинаковые прямые токи заставляют каждый диод в группе излучать одинаковый свет.


Рис. 10. Этот цифро-аналоговый преобразователь управляет диммированием светодиодов путем одновременного изменения их прямых токов.

Функция диммирования, при которой координаты цветности не меняются, называется широтно-импульсной модуляцией. Это может быть реализовано с большинством источников питания, которые обеспечивают функцию включения или выключения. MAX1916, например, ограничивает ток утечки через светодиоды всего до 1 мкА, как только часть отключается путем понижения EN. Результат — нулевое излучение света. Подтягивание EN к высокому уровню направляет запрограммированный прямой ток через светодиоды. Если вы подаете сигнал с широтно-импульсной модуляцией на EN, яркость будет пропорциональна коэффициенту заполнения этого сигнала.

Координаты цветности не меняются, потому что каждый светодиод продолжает видеть один и тот же прямой ток. Однако человеческий глаз воспринимает изменение рабочего цикла как изменение яркости. Частоты выше 25 Гц не воспринимаются человеческим глазом, поэтому частота переключения 200-300 Гц является хорошим выбором для ШИМ-диммирования. Более высокие частоты могут вызвать проблемы, поскольку координаты цветности могут смещаться в течение короткого интервала времени, необходимого для включения и выключения светодиодов. ШИМ-сигнал может подаваться с вывода ввода-вывода микропроцессора или с одного из его периферийных устройств. Количество доступных шагов яркости зависит от ширины регистра счетчика, используемого для этой цели.

Импульсный повышающий преобразователь с контролем тока

Помимо упомянутого выше зарядового насоса (MAX1912), вы также можете реализовать повышающий преобразователь с управлением по току. Импульсный преобразователь напряжения MAX1848, например, генерирует выходное напряжение до 13 В, чего достаточно для последовательного включения трех светодиодов (, рис. 11, ). Этот подход, вероятно, самый чистый, потому что все светодиоды, соединенные последовательно, имеют одинаковый ток. Ток светодиода определяется R SENSE и напряжением, подаваемым на вход CTRL.


Рис. 11. Этот импульсный повышающий преобразователь обеспечивает работу нескольких светодиодов последовательно. Все они имеют одинаковый прямой ток, который управляется через вход CTRL (например) цифро-аналоговым преобразователем.

MAX1848 может реализовать функцию диммирования любым из описанных выше способов. Прямой ток через светодиоды пропорционален напряжению на выводе CTRL.
