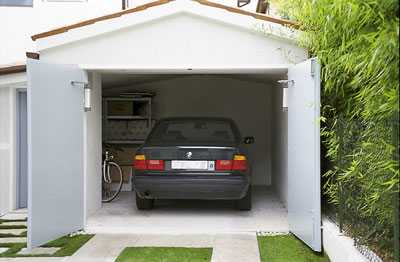

Автоматические распашные гаражные ворота

Сама конструкция, особенности распашных ворот, другие вопросы нашли отражение в другой нашей статье. Здесь поговорим о комфорте – автоматические ворота, преимущество использования которых очевидно даже ребёнку. Обратим внимание на слово «использование», это не эксплуатация. Об этом и поговорим подробно.

Несколько слов о приводах ворот, особенностях, недостатках

Прежде чем взяться за автоматизацию, стоит понимать, что гаражные ворота не всегда так уж нуждаются в этом, особенно находясь в удалённом, плохо охраняемом месте. Добавьте сюда частые перебои с электричеством, неухоженность зоны, где открываются ворота, и главные минусы таких систем будут понятны.

Что касается конструкции приводов (того, чем открываются автоматические ворота), говорить особо не о чем. Рычаг, жёстко закреплённый на стене, посредством электродвигателя приводится в движение, изменяя длину, тем самым, открывая распашные ворота.

[sam id=»1″ codes=»true»]

Всё что нужно учесть – наличие крепкой стены, перпендикулярной створке, свободный ход петель, вес створки, минимальную автоматику для комфорта, полезность этого усовершенствования для Вас лично. Реализовать такую модернизацию нынче проще простого, отдельные комплекты, поставка с монтажом под ключ, доступны практически всем. Можно своими руками даже смонтировать.

Тем не менее, распашные автоматические ворота всё еще не самые распространённые. Причин тут несколько:

  • обычно гаражные проёмы уже передней стенки, а сама стенка, на которой крепятся створки довольно тонкая, это создаёт немало трудностей при выборе необходимого привода. Хотя на рынке уже появились версии напольного монтажа, занимают они часть пола в самой проходной зоне, поэтому мало применимы;
  • гаражные кооперативы редко обладают стабильным и постоянным напряжением электросети, а никакие автоматические системы не любят ни скачков напряжения, ни отсутствия питания;
  • последним фактором является необходимость поддержания в чистоте зоны раскрытия створок, для избежания заклинивания ворот.

Не всякая защитная автоматика успевает сработать, когда распашные ворота натыкаются на препятствие, поскольку есть инерция всего механизма.

Если суровой необходимости получить автоматические ворота, нет — аргументов достаточно. Если же решение принято, предлагаем разобраться, как этих неприятностей избежать.

Автоматизируем распашные ворота

Начнём с определения веса створки, определения и усиления точки, на которую будет давить привод. Простой пример. Если створка требует усилия в 100 кг., это усилие придется всё равно на одну точку. При этом распашные створки открыть гораздо проще, потянув за противоположную от петель сторону. Убедитесь сами – откройте любую дверь, упираясь в неё около петель. Прочувствуйте разницу прилагаемого усилия.

Эта особенность приводит к тому, что распашные гаражные ворота, значительно требовательнее к расчётам усилий привода, укреплению зоны толкания, некоторых других конструктивных элементов (например, повышению вертикальной жесткости над зоной приложения усилий).

Мы не пытаемся усложнить, пытаемся донести мысль, как важно правильно рассчитать сам привод, необходимые для него доработки, чтобы получить долговечный механизм, а не автоматические проблемы после окончания монтажа.

Зона крепления механизма тоже потребует доделок, которые зависят от того, как строены гаражные боксы в кооперативе. Часто такая стенка выкладывается из одного кирпич, вряд ли соседу понравится, что опора привода продавила дыру. Оптимально выложить усиление из пары рядов кирпича необходимой площади, хорошо армируя эту заплатку.

[sam id=»2″ codes=»true»]

При движении распашные створки большой ширины могут вибрировать (слабая жёсткость), поэтому сам привод правильнее всего располагать по середине высоты, что позволяет минимизировать колебания, а значит изменения геометрии конструкции. Эту же проблему решает скорость раскрытия створок, (чем ниже, тем лучше).

Наконец последний этап – подготовка зоны подъезда. Напомним, что распашные ворота редко автоматизируют именно по этой причине. Оптимальное решение – сплошное бетонирование (с уклоном от линии въезда) зоны раскрытия створок. Это позволяет створкам «сдвигать» незначительные препятствия, не приводя к заклиниванию механизма. Постоянный внешний осмотр при въезде стоит включить в список полезных привычек. Хорошо бы делать это при открытии ворот изнутри.

На зимний период рекомендация одна – постоянно убирать снег, в воротах обязательно устройте калитку, иначе после сильного снегопада ворота не откроются, а лопата, которая внутри гаража плохой помощник. Кстати советуем возить лопату с собой, зимой это универсальный совет.

Если, прочитав эту статью, решите, что мы хотим отговорить от автоматизации – непременно ошибётесь. Наша задача помочь советом, как это сделать правильно, чтобы удобство не превратилось в неприятности.

За рамками статьи остались вопросы запирания ворот, некоторые поставщики уверяют, что сами приводы надёжные заслоны для желающих ворота вскрыть. Это не совсем так. Поэтому отнеситесь к задаче запирания автоматических ворот так же тщательно, как и к запиранию обычных, открывать их с пульта управления хорошо на своём участке, на своей территории, а в кооперативе лучше выйти из машины, отпереть замки, после чего уже нажимать кнопку.

[sam id=»3″ codes=»true»]

vorotagate.ru

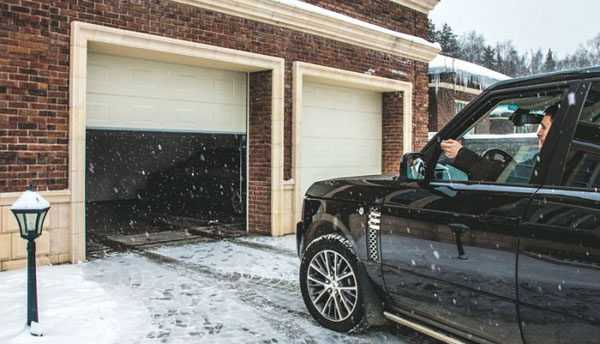

Наступила эра автоматических ворот на гараж

Отдельное строение для автомобиля – это невероятно удобное и практичное решение. Ведь в нем можно не только защищать машину от атмосферных осадков и возможности угона, но и хранить множество вещей, которым в доме нет места. А если при этом это помещение отапливается, то на протяжении всего года там могут храниться велосипеды, газонокосилки и прочие инструменты, материалы и жидкости. Но чтобы защитить все это, необходимы автоматические ворота на гараж, которые сделают его ежедневную эксплуатацию удобной и простой.

Встроенная автоматика превращает простое полотно в изысканное конструкторское решение, которое при нажатии одной лишь кнопки с легкостью поднимается под потолок, освобождая проезд для автомобиля. Нынешняя популярность автоматических ворот для гаража делает их наиболее востребованными конструкциями на рынке. Это наиболее простое и функциональное решение для частного дома или паркинга. Чуть более высокая цена, чем у простых механических изделий, не отпугивает покупателей, которых с каждым годом становится все больше.

Особенности конструкции

Если в общих чертах описывать автоматические гаражные ворота, то можно выделить всего несколько ключевых элементов:

  • полотно;
  • систему уравновешивания;
  • направляющие.

Все они взаимосвязаны между собой, поэтому должны работать плавно и слаженно. Стандартное по своим размерам полотно ворот для гаража автоматических состоит из нескольких горизонтальных секций, которые особенным образом скреплены между собой при помощи соединительных оцинкованных петель. Эта конструкция позволяет избавиться от «моста холода» в зимнее время. А это значит, что даже в сильные морозы не происходит промерзания соединительных элементов.

Секции двигаются вверх по направляющим, которые располагаются с двух сторон от проема. Но чтобы это было возможным, необходима система уравновешивания. Именно она позволяет управлять автоматическими секционными воротами в ручном режиме без лишних хлопот. Система уравновешивания закрепляется внутри гаража на притолоке над входным проемом. Это позволяет экономить пространство внутри помещения. В любом положении полотно не занимает абсолютно никакого места, а это значит, что можно с максимальной пользой использовать всю площадь.

Механизмы уравновешивания автоматических гаражных ворот

Невозможно предусмотреть все виды проемов, в которые будет производиться установка автоматических гаражных ворот. И именно поэтому конструкторы предусмотрели несколько возможных вариантов уравновешивания полотна. Классическая конструкция подразумевает под собой использование торсионных пружин, которые располагаются над секциями. Это достаточно универсальный метод уравновешивания, благодаря которому можно оснастить практически любой проем при помощи стандартного, низкого или высокого монтажа.

Второй способ уравновешивания полотна заключается в использовании пружин растяжения, которые располагаются между секциями электрических ворот для гаража и вертикальными направляющими. Достаточно двух пружин с каждой стороны. Они обеспечивают плавность хода, а также препятствуют самопроизвольную опусканию секций. Для их установки достаточно перемычки высотой в 100 мм, а благодаря простому устройству время монтажа значительно сокращается и составляет 2-3 часа.

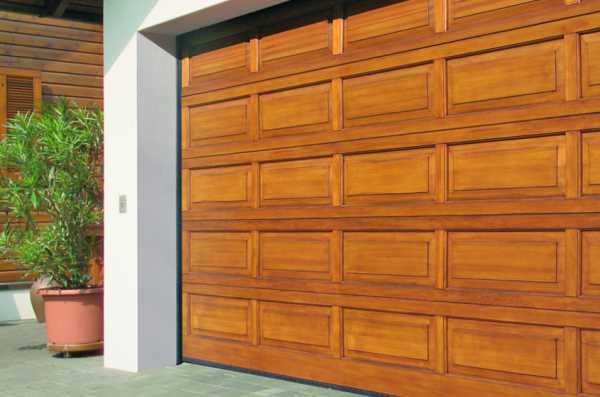

Конструкция секций

Мы уже говорили выше, что полотно секционных автоматических гаражных ворот состоит из нескольких секций. Но мы не упомянули, что свою популярность конструкция получила не только благодаря наличию автоматики, но и специфической структуре строения панелей.

Каждая секция автоматических ворот в гараж состоит из двух стальных листов толщиной 0,4 мм, пространство между которыми заполнено пенополиуретаном. Это легкий материал, который обеспечивает шумоизоляцию и не пропускает холодных воздух с улицы внутрь помещения. Стальные листы дополнительно покрывают слоем цинка, который предотвращает появление коррозии. Таким образом, металлические элементы будут надежно защищены от воздействия влаги.

Внешнюю сторону панели электро ворот для гаража дополнительно покрывают полиуретановым покрытием. Это обеспечивает надежное сохранение яркого цвета, который с годами не будет выцветать на солнце, а также непревзойденную прочность поверхности, устойчивую к царапинам и истиранию. Оба стальных листа скреплены между собой сверху и снизу панели.

Преимущества автоматических ворот для гаража

Данный тип ограждающей конструкции имеет неоспоримые преимущества перед другими видами:

  1. прочность изделия;
  2. высокую степень безопасности;
  3. надежность;
  4. высокие показатели шумо- и теплоизоляции;

Их популярность подтверждается еще и тем, что даже высокая стоимость не является преградой для покупки. Производители предлагают купить и установить автоматические гаражные ворота своими руками. Это позволяет сэкономить до 20% стоимости. А взамен покупатель получает качественные изделия, которые способны защитить помещения от низких температур зимой.

Наличие слоя цинка и полиуретана, которым покрывают поверхность каждой секции, позволяет с уверенностью заявить, что при правильной эксплуатации электрические ворота на гараж прослужат до 20 лет. Конструкция каждой секции выполнена таким образом, что обеспечивает высокие прочностные характеристики. Даже сильные удары или резкие порывы ветра не прогнут и не повредят изделие.

Внушительные размеры автоматических ворот для гаража могут сложить ошибочное мнение, что они могут быть опасными. На самом деле такие изделие оснащены многочисленными системами безопасности и защитой от защемления рук. Наличие датчиков не позволит полотну опуститься, если под ним будет находиться какой-либо предмет или человек. А это особенно важно в семьях с маленькими детьми.

Возможные сферы применения

Очевидно, что наибольшее распространение подобные конструкции получили при оснащении частных домов. Однако это не единственная сфера, где они могут быть полезны. Вы можете увидеть на фото, что автоматические гаражные ворота используют на паркингах и подземных гаражах. Но началось все с производственных предприятий. Для установки достаточно всего лишь 40 см с двух сторон от проема и притолоки от 10 см.

Но универсальные размеры автоматических ворот на гараж позволяют устанавливать их в совершенно любых помещениях. Даже большие проемы могут быть оборудованы ими, однако при этом полотно будет дополнительно усилено. Такой вид изделий называют промышленными, поскольку они используются лишь на промышленных объектах, складах и производственных предприятиях.

Дополнительные опции автоматических ворот в гараж

Не нужно ограничивать себя стандартной комплектацией. У вас есть возможность получить отличную конструкцию, которая будет обладать индивидуальностью и неповторимостью. А для этого можно выбрать:

  • встроенную калитку;
  • окна;
  • решетки вентиляции;
  • запирающие устройства.


Если вы еще не определились, какие гаражные автоматические ворота лучше, то отзывы прекрасно вам в этом помогут. Они позволят вам точно решить, какая опция наиболее подойдет в вашей ситуации. Например, встроенные калитки – это достаточно универсальное решение, которое потребуется любому владельцу. А вот решетки вентиляции необходимы лишь там, где по нормам безопасности нужно оснастить ими полотно.

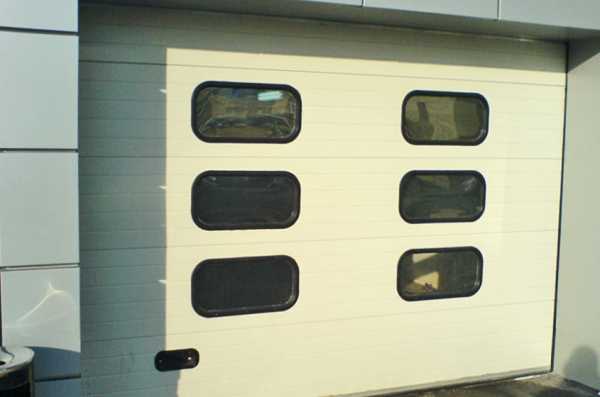

Окна являются не только прекрасным украшением, но и возможностью не использовать электроэнергию для освещения помещения в дневное время. А дополнительные запирающие устройства позволят закрывать автоматические ворота для гаража даже в случае отсутствия электроэнергии.

Возможные дизайнерские решения

При выборе возможной конструкции и конкретного решения можно пересмотреть множество материалов. И многие фото автоматических ворот на гараж совершенно отличаются друг от друга. Одни кажутся деревянными, а другие имеют неповторимые дизайнерские элементы. Но не бойтесь запутаться во всем разнообразии, поскольку производители зачастую предлагают выбрать лишь цвет полотна и структуру поверхности.

Лишь некоторые компании предлагают своим клиентам сделать покрытие «под дерево», которое отлично будет имитировать натуральную древесину. А дизайнеры разработают для ваших автоматических гаражных ворот действительно уникальные эскизы. Все зависит лишь от ваших финансовых возможностей и воображения. Если у вас есть опыт покупки таких ограждающих конструкций, то поделитесь им в комментариях.

vorotakzaboru.ru

Гаражные распашные автоматические ворота — экономичность и функциональность


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Гараж — это обязательная недвижимость, которая появляется после приобретения автомобиля. Далеко или близко от дома находится гараж, всех беспокоит сохранность автомобиля. Обеспечивают её надёжные ворота, конструкции которых отличаются в зависимости от размещения помещения и предпочтений хозяина. Если у вас есть возможность, то проще всего купить гаражные распашные автоматические ворота, а установить их на место можно и самостоятельно. Они обеспечат сохранность автомобиля и от угона, и сберегут тепло в холодные сезоны, и совершенно просты в эксплуатации.

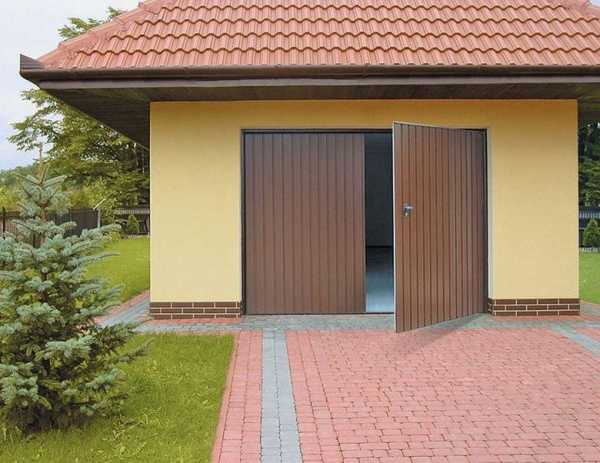

Распашные гаражные двери

Первый вариант ворот – распахивающиеся створки

Большинство типов конструкций ворот появились совсем недавно, когда появилась возможность применять на практике западные технологии. Однако многие до сих пор предпочитают самый надежный вариант гаражных ворот, да и вообще, самый первый вариант ворот – это распахивающиеся створы.

Даже ребёнок знает, как работают ворота, что они состоят из двух створок вращающихся на петлях, закреплённых на столбах. В гаражном проёме устанавливается дверная коробка, створки закрывающие проезд в гараж смыкаются плотно, не оставляя зазоров. Имея умелые руки, гаражные ворота построить довольно легко, конструкция простая и надежная.

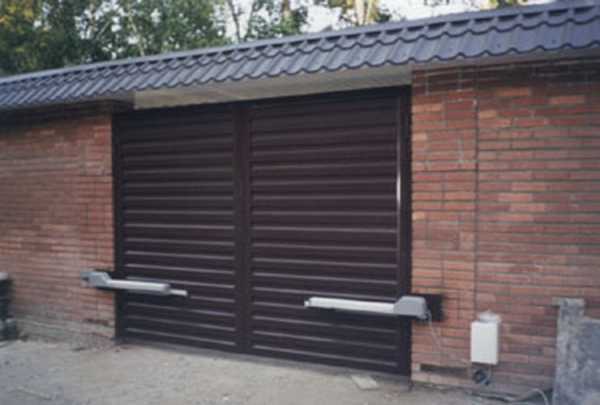

Автоматические металлические распашные ворота

Типы автоматики воротных панелей

Автоматика для распахивания воротных створок выпускается промышленностью двух типов:

  1. Бытовая. К ней относятся приводы для распахивающихся ворот весовой категории до 1000 кг, функционирующие там, где нет сильных нагрузок. Режим эксплуатации у таких приводов щадящий. После каждого открытия\закрытия им необходим отдых;
  2. Промышленная. Её устанавливают там, где существуют большие нагрузки, и для работы нужен более мощный комплект автоматики для распахивания массивных створ, который способен справиться с насыщенным режимом эксплуатации.

Промышленные автоматические распашные ворота

Подобная автоматизация используется для управления тяжелыми от 1000кг и выше промышленными створами. В таких случаях часто задействован автоматизированный гидравлический привод для раскрывания створ. Это происходит потому, что он мощнее и экономичнее электрического.

Управление гаражными двустворными дверями сконструировано в соответствии с типом рычажного механизма. Существуют такие виды приводов для раскрывания гаражных дверей:

  • Линейный;
  • Рычажный;
  • Подземный.

Силовые характеристики приводов

Выбор типа автоматического управления зависит от материала столбов, установленных в гаражном проёме, где она будет укрепляться. Для металлических опор часто выбирают линейную автоматику. Этот электропривод работает от одного концевого выключателя, его устанавливают на створных панелях шириной в пределах 3-х метров и общим весом не более 800 кг. Такая аппаратура идеально подходит и для интенсивной эксплуатации.

Для ворот с более широкими створками, но до 5м, устанавливают другую категорию автоматики, которая обеспечена парой концевых выключателей. Гаражные двери для авто, приводимые в движение при помощи линейных приводов, обладают элегантным дизайном. Воротная панель двигается под действием прямого рычага, размещенного компактно на каждой воротной половине. Приводы имеют большой запас мощности, в связи с этим линейная автоматика стоит дороже на 15-20%, чем другие приводы.

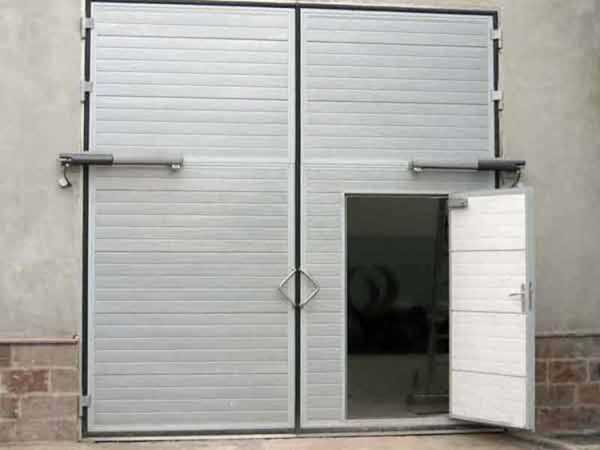

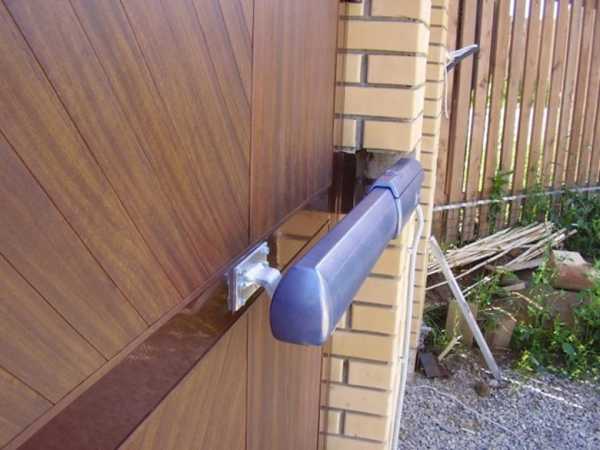

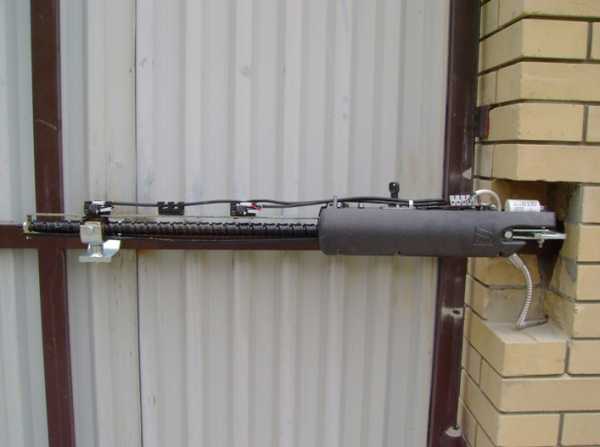

Крепление линейной автоматики на створке

Для гаражных дверей, которые крепятся на кирпичных столбах или стояках, используют рычажную автоматику. Этот электропривод работает подобно «калитке», он отлично работает на панелях массой 350-400кг и шириной до 3-х метров. Автоматические двустворные ворота с рычажным приводом оснащены специальным образом изогнутым рычагом, придающим движение створке. Эта конструкция самая простая из всех и самая дешевая, однако, очень надежная и прочная. Бытовые приводы могут спокойно двигать створы весом до тонны.

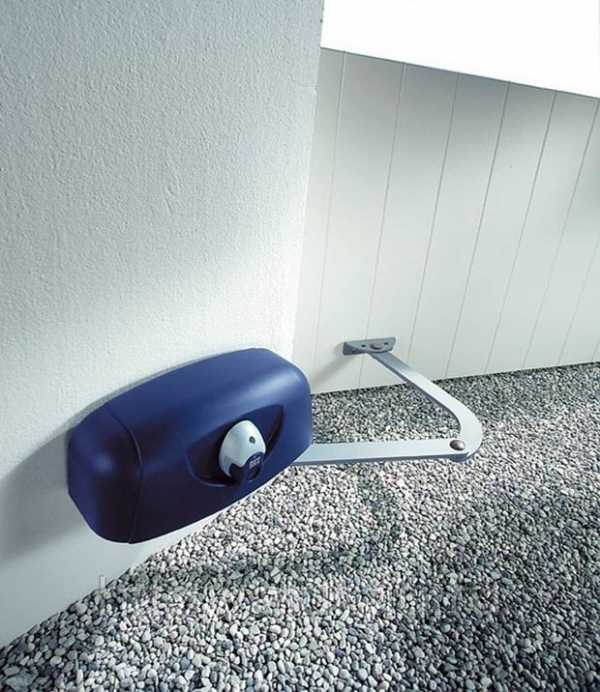

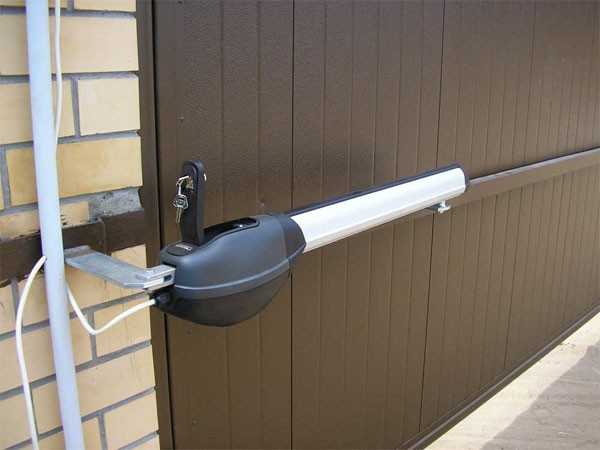

Рычажная автоматика для распашных ворот

Подземный привод

Кроме того, имеется аппаратура для гаражных дверей, устанавливаемая под землёй. Воротные панели, двигаемые подземным автоматическим приводом, для нашей действительности случай довольно редкий из-за трудностей монтажа и обслуживания. Работающий механизм скрыт под землёй в изолированном от воды коробе, из него с соблюдением этой же изоляции протянут рычаг, управляющий движением створки. Конструкция компактная, но при возникновении неполадок, их устранение обойдётся дороговато.

Главным преимуществом таких приводов является большой угол раскрывания створок в диапазоне 135° -180°. Этот тип привода используют в случаях выполнения требований по сохранению, допустим, прохода перед гаражом или допустим проезда машин, если дорога расположена близко от воротного проёма гаража.

Подземный автоматический привод

Безопасность и функциональность автоматики ворот

Блок управления приводом

В электродвигателе, приводящем в движение створы, установлен блок управления, который позволяет механизму работать круглые сутки без остановок, возникающих из-за погодных условий или перебоев в электроснабжении. На случай внезапного отключения электропитания в приводе предусмотрена функция разблокировки, после её включения проезд открывается вручную. Некоторые модели воротной автоматики имеют установленную аккумуляторную батарею, которая позволяет аппаратуре достаточный промежуток времени функционировать без обеспечения энергией от электросети.

Важно помнить, что электродвигатели для распашных ворот могут работать и при напряжении 220В и 24В. Это зависит от модификации модели.

Механические части привода изготовлены из специального высокой прочности сплава, выдерживающего нагрузку, превышающую двойной вес воротной панели. К тому же механизм для раскрывания створок сконструирован так, что весь процесс их движения происходит почти бесшумно.

Функциональность автоматики

Большинство моделей автоматического управления оснащены встроенной функцией обнаружения препятствия, которая предохраняет створки от столкновения, имеется и режим автоматического закрывания гаражных дверей.

Дистанционное управление автоматикой механизма открывания гаражных дверей освободило владельцев машин от ежедневной беготни между двумя половинками гаражных створок. Створы послушно открывают проезд при лёгком нажатии кнопки, избавляя владельца от лишней траты времени. Дополнительное удобство сокращает риск водителю промокнуть под дождем, а значит, бережет его здоровье и одежду, добавляет комфорта.

Экономия при установке автоматики на ворота

Автоматику можно выбрать и купить отдельно от выпускаемых промышленностью ворот, ориентируясь на вес и размер воротных дверей, а также на частоту применения и доступности цены привода для покупателя.

Главный способ экономии денег – это выполнение работ по установке ворот и автоматики собственными руками. И помнить, что всё сделанное своими руками, ими же можно и отремонтировать.

Важно помнить, что выполняя работы самостоятельно, следует четко выполнять все инструкции и рекомендации, содержащиеся в сопроводительных документах.

Самодельные автоматические двери для гаража

rusograda.ru

Автоматические двери в гараж: особенности конструкции

Автоматические гаражные двери

Гаражные автоматические двери, оснащенные электроприводом, обеспечивают дополнительный комфорт при пользовании воротами. Ими легко управлять дистанционно, прямо из автомобиля, особенно в плохую погоду – когда снег или дождь.

Для открытия автоматических ворот, необходимо на пульте дистанционного управления только нажать кнопку. Но необходимо иметь ввиду, что при отключении электропитания, такие конструкции следует переводить в ручной режим для управления устройством.

Как работают автоматические двери гаражные, их преимущества и недостатки, рассматривается в этой статье.

Какие особенности автоматических ворот

Автоматические ворота отличаются разной конструкцией и имеют свои преимущества, и области применения.

Они могут быть:

  • Секционными. Для такого типа ворот устройство автоматики – идеальное решение. Секционные гаражные ворота сочетают в себе прекрасный внешний вид, высокую надежность и небольшую стоимость.

  • Откатными или сдвижными. Это отличное решение для улучшения проезда на территорию предприятия или частного дома. Сдвижные или откатные ворота являются наиболее оптимальным вариантом при ограниченном пространстве вблизи проема ворот.
  • Распашными воротами. Для них основное преимущество — простота и надежность.
  • Для многоярусных и подземных гаражей. Конструкции могут быть откатными, сдвижными или распашными.

Для открывания ворот гаражей используются два типа приводов:

  • Поршневой. В этом случае открытие устройства производится за счет усилия, которое создает поршень при повышении давления на него.
  • Механический. Усилие на поворотный механизм передается любым способом, включая цепную передачу для откатных ворот.

Особенности и преимущества гаражных ворот с автоматикой

Помимо привода, в автоматике для гаражных ворот имеется ряд защитных опций, которые делают механизм более удобным и улучшает комфорт пользования устройством, например, пульт управления — намного облегчает установку машины в гараж.

Наиболее важные из них:

  • Автомат, который распознает «запертый замок». В устройстве автоматизированных ворот обычно замков нет, но защита им нужна. Например: под створками произошло намерзание льда, который препятствует их открытию. В этом случае автомат сбрасывает усилие на привод, что предотвращает выход последнего из строя.
  • Автоматическое устройство, следящее за отсутствием резерва питания, при внезапном отключении электричества. Оно позволяет аккумулятору какое-то время автономно открывать-закрывать ворота. Очень важно следить за показаниями этого прибора.
  • Автоматика, обеспечивающая контроль над полным отключением привода. В этом случае нет возможности обеспечить питание привода и ворота переводятся в ручной режим работы.
  • Контур резервного управления. Устройство обеспечивает открывание ворот без пульта, в случае его неисправности или забывании дома.

Каждая система имеет свои дополнительные опции, производители постоянно совершенствуют их. Так для россиян уже в расширенных пакетах. есть автоматика способная по внешнему сигналу включать прогрев гаража, что для зимнего холодного периода очень полезная вещь.

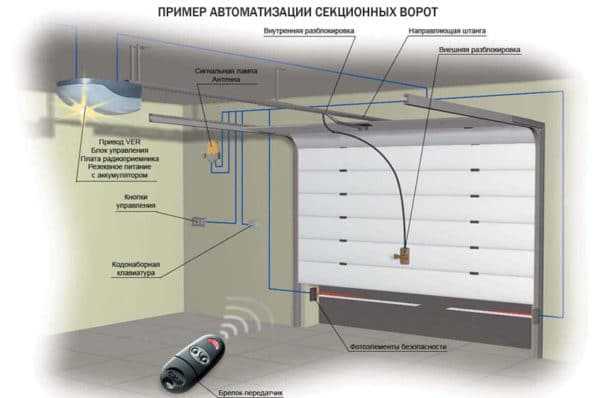

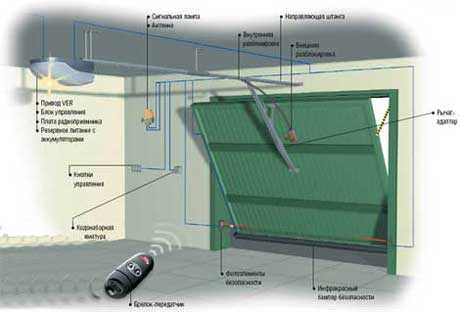

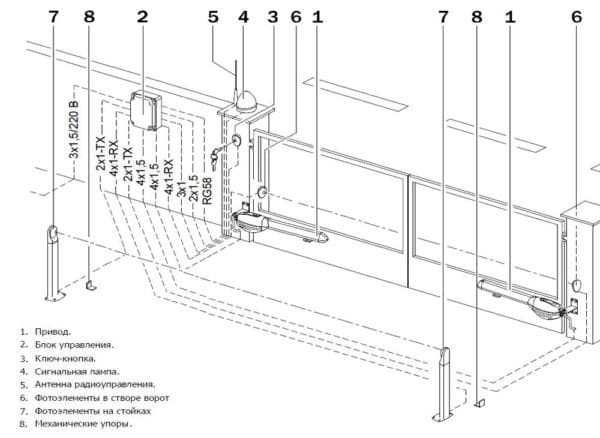

Схема автоматики для ворот гаража

Гаражные двери автоматические после их появления, стали очень быстро набирать популярность и востребованность.

Их преимуществами являются:

  • Обеспечение максимального удобства для автовладельца: их можно открыть, не покидая машину, что особенно удобно при холодной и снежной зиме, и для водителей, которые имеют ограниченные физические возможности.
  • Автоматический механизм открывания ворот можно устанавливать на любой их тип, в любом проеме.

Недостатки автоматических ворот для гаражей:

  • Наличие рельса, полозьев или канавки в откатных воротах заставляет владельца, особенно в зимний период, постоянно чистить их. Это же касается и подвесных откатных ворот.
  • Катастрофа для автоматики распашных ворот — наличие снега.

Совет: Для распашных ворот следует приобретать пульт с функцией проверки, а сам механизм должен уметь отключаться, иначе привод просто погнет ворота. Обязательно наличие такой защиты в выбранной системе.

  • Для подъемных ворот очень опасно обледенение, что увеличивает массу конструкции, и они могут просто заклинить.
  • Часто безопаснее въездные распашные ворота открывать вручную. Это связано с тем, что при неудачно выбранном расстоянии от автомобиля до раскрытой двери можно повредить машину, чего при ручном открывании обычно не происходит.
  • Не все водители доверяют надежности автоматики, а отдают предпочтение открывать и закрывать створки вручную даже подъемных ворота для гаражей, что позволит избежать риска угона при неисправности подъемного механизма.

Совет: Для автоматических гаражных ворот обязательно наличие ручного привода и замка, защита от него должна быть в системе.

Как самостоятельно установить распашные автоматические гаражные ворота

Для установки своими руками автоматических гаражных ворот любого типа нужны определенные знания, опыт и навыки. После тщательного изучения всех нюансов и тонкостей работ по установке ворот, можно приступать к их сооружению.

Каждый тип конструкции характеризуется своей установкой и особенностями устройства, поэтому стоимость у всех разная.

Распашные автоматические ворота

Распашные автоматические ворота — наиболее простые и дешевые среди представленного разнообразия изделий на рынке.

Основное условие, которое нужно для установки таких ворот, является наличие свободного места. Каркас для таких ворот изготавливается из прочных жестких профилей, обшитых металлическими или деревянными панелями.

Для самостоятельной установки распашных ворот понадобятся:

  • Стойки для крепления створок, имеющие высокую прочность, чтобы они выдерживали достаточно большой вес всей конструкции ворот.
  • Хорошего качества петли, позволяющие воротам плавно и легко открываться и закрываться. Часто берутся четыре или шесть петель, что зависит от массы и размеров выбранной конструкции. Петли могут быть полимерными или металлическими.
  • Створки ворот. Каркас для них изготавливается обычно из металлических профилей, загрунтованных и окрашенных.
  • Боковые и центральные упорные устройства.
  • Засов с ручками. Такой механизм понадобится при возникновении перебоев с электричеством, что требует, к выбору этих деталей относится очень серьезно и ответственно.
  • Два электропривода.
  • Кронштейны для их фиксации к створкам и столбам.

Совет: Приводы и кронштейны не следует приобретать из разных комплектов. Они могут просто не подойти по параметрам.

Как установить автоматику к воротам

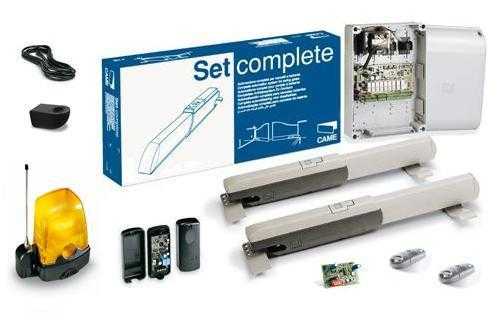

Для установки автоматики на распашные ворота можно приобрести стандартный комплект, в которых входят:

  • Правосторонний привод.
  • Левосторонний привод.
  • Блок управления воротами.
  • Комплект фотоэлементов.
  • Крепежные детали: болты, гайки.
  • Втулки.
  • Набор крепежных пластин.

Совет: Выбирая автоматическое распашное устройство, следует обращать внимание на размеры и массу створок, легкость их перемещения, на интенсивность открытия. Нельзя по отдельности рассматривать размеры створок и их вес. Если установить автоматическое устройство для ворот, рассчитанное на максимальную массу створок до ста килограмм, но без учета их размеров, при сильном ветре вся конструкция может разлететься в пух и прах.

Устройство автоматики на распашных воротах

Инструкция указывает, что перед приобретением автоматики следует выполнить ее расчет. При этом учитывается средняя ветровая нагрузка по местности. Например, ее величина составляет 50 кг/м, а размеры створки 2х2 метра.

Нужно эти все значения перемножить между собой, что составит 200 килограмм. К этой величине прибавить массу одной створки ворот, примерно 100 килограмм, что составит запас прочности.

Для этого случая понадобится приобрести привод, который рассчитан на створки массой от 400 до 800 килограмм, что позволит конструкции служить достаточно долгий период времени. Автоматическое устройство характеризуется интенсивностью открывания ворот, которая выражается в процентах.

Особенности откатных ворот с автоматикой

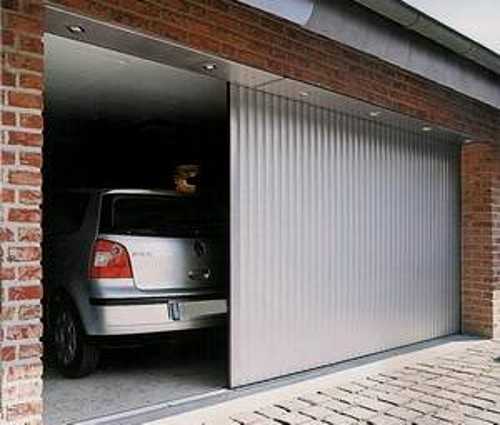

Откатные ворота

Огромной популярностью сейчас пользуются автоматические откатные ворота, представленные на фото, но их установка требует большего навыка и опыта, по сравнению с распашными воротами. Монтаж такой конструкции предполагает использование специальной фурнитуры.

Но они имеют больше преимуществ при пользовании:

  • Нет необходимости выходить из машины, для их открывания.
  • Механизмы неприхотливы в обслуживании.
  • В устройстве отсутствуют направляющие снизу и сверху, что позволяет проехать транспорту любой высоты без проблем.

Стоимость автоматики для таких ворот гораздо больше, чем для распашных, а цена фурнитуры зависит от общего веса конструкции, длины ее направляющих и от завода — изготовителя.

Любые ворота, каких бы размеров они не были и сколько бы ни стоили, нуждаются в правильном уходе и эксплуатации. Как это делать лучше подскажет видео.

1pogarazham.ru

виды и установка своими руками в гараже и на участке

Два гениальных изобретения, облегчающие жизнь миллионам людей, запатентованы с разницей в несколько лет: автоматические ворота и пульт для телевизора. Но если последний всегда прилагается к «голубому экрану», то столь удобная автоматика для гаража или въезда во двор не входит в комплектацию автомобиля. Конструкцию без проблем можно купить или заказать. Представленные ниже пошаговые инструкции пригодятся тем, кто решит самостоятельно изготовить и установить ворота с автоматизированным управлением.

«Умные» ворота: различия по типу конструкции

Ворота условно делят на уличные и гаражные. По способу открывания первые бывают откатными и распашными, а вторые – секционными, рулонными, подъемно-поворотными и опять-таки распашными.

Автоматическое управление гаражом

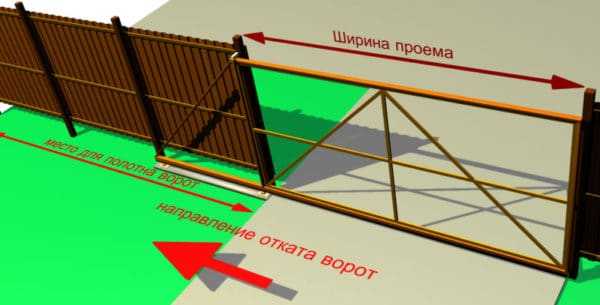

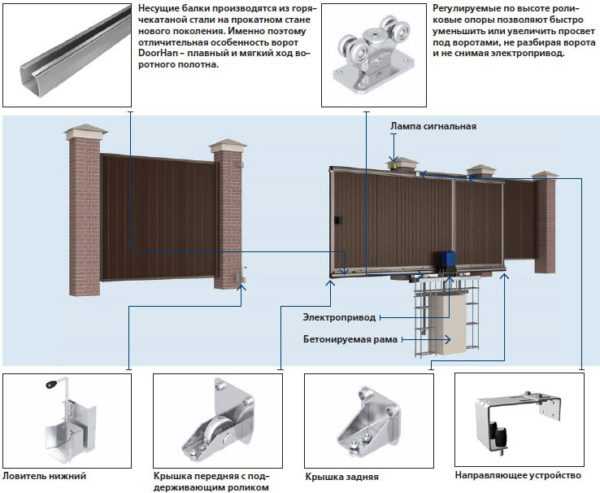

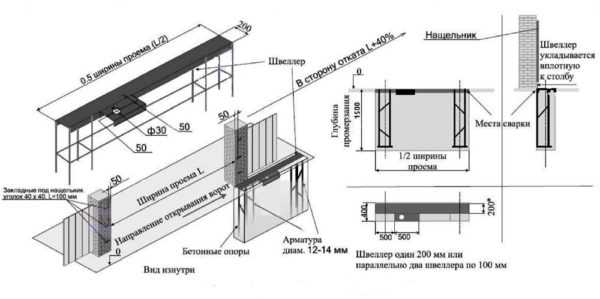

Особенности устройства откатных ворот

Основной плюс такой системы открывания – створки не распахиваются, а откатываются вдоль забора, что важно при ограниченном пространстве.

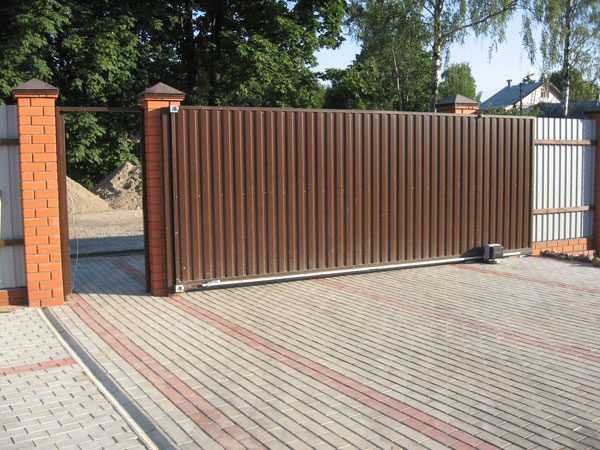

Откатные ворота

Откатные автоматические ворота по механизму бывают:

  1. Подвесного типа с направляющим рельсом, расположенным вверху. Основной недостаток – конструкция громоздкая и ограничивает проезд транспорта по высоте.
  2. С нижним расположением рельса. Более удобные системы, но требующие регулярной чистки.
  3. Консольные. Они снабжены двумя комплектами закрытых роликов, установленных на бетонном фундаменте на определенном расстоянии друг от друга. Скользящий затвор консоли на 1/3 больше, чем слайдер. Дополнительная длина выступает в качестве противовеса, таким образом, затвор может свободно скользить взад-вперед, имея поддержку на протяжении всего цикла открывания/закрывания.

Секционные автоматические ворота в гараж

В ручном режиме консольные ворота легко открываются, так как ролики оснащены прецизионными подшипниками. Автоматизация основана на взаимодействии стойки и шестерни. Электрический привод входит в линейную стойку, расположенную на нижней внутренней поверхности автоматических ворот. Двигатель имеет электронное управление с возможностью обеспечить полное или частичное открывание/закрывание.

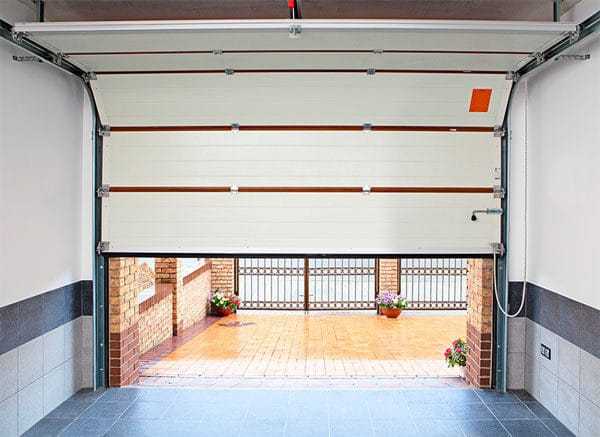

Секционный механизм изнутри

Принцип работы распашных ворот с автоматическим управлением

Самый распространенный вариант – автоматические распашные ворота. Конструкции могут отличаться стороной открывания (наружу или внутрь проема) и механизмом автоматики. Существенное преимущество – механику можно установить на уже имеющиеся двустворчатые ворота. Главное – надежно закрепить фиксаторы для привода в виде металлических пластин.

Одну из них крепят на полотно перпендикулярно створке, вторую в таком же положении – на забор либо столб. Замеряют расстояние между фиксаторами и определяют длину привода. При помощи безмена измеряют усилие при открывании, что необходимо для расчета мощности двигателя. Покупают готовый комплект автоматики, устанавливают, подключают.

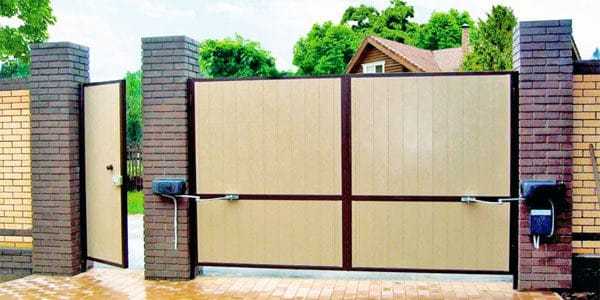

Автоматические распашные ворота

Какие ворота выбрать для гаража

Автоматические гаражные ворота бывают разных видов:

  1. Конструкция секционных позволяет перемещающимся по направляющим секциям «уходить» под потолок, что экономит пространство. Элементы полотна обычно изготовлены из сэндвич-панелей, обладающих низкой теплопроводностью.
  2. Рулонные (рольворота). Полотно, состоящее из легких пластин, при открывании скручивается в рулон на потолке или стене гаража. Такую систему можно установить в небольшом помещении. Единственный недостаток рольворот – плохая взломоустойчивость, так как алюминиевые пластины достаточно тонкие.

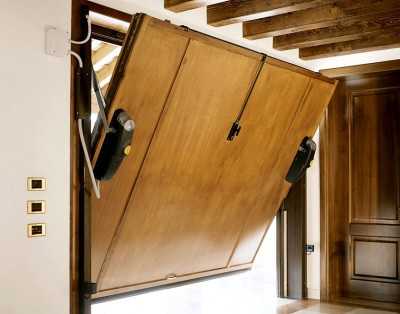

  3. Подъемно-поворотный механизм удобен тем, что полотно при открывании переходит в горизонтальное положение и смещается под потолок, не занимая полезного пространства.
  4. Простой и надежный вариант – распашная конструкция створок. Если позволяет место, обычно выбирают систему с наружным открыванием.

Самостоятельный монтаж автоматического въезда

Решая вопрос об установке автоматических ворот своими руками, сначала определяют подходящую конструкцию. Вид ворот выбирают исходя из наличия свободного пространства, финансовых возможностей и трезвой оценки собственных навыков.

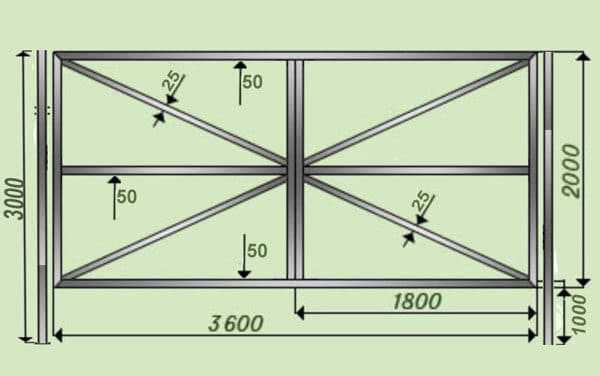

Чертеж каркаса распашных ворот

Наиболее простой вариант – распашная система

Основные элементы конструкции:

  • стойки, являющиеся опорой для креплений;
  • несущий элемент обрамления: замкнутая или П-образная рама;
  • материал для обшивки;
  • петли, замки;
  • кронштейны;
  • электроприводы.

Этапы работы проводят в следующем порядке:

  1. Определяются со стороной открывания створок и, прежде чем приступить к изготовлению автоматических распашных ворот своими руками, выполняют чертеж, на основе которого рассчитывают необходимое количество материала.
  2. Далее размечают места под стойки. Их можно выполнить из кирпича, бетона или профильных труб: 100х100х5, 100х80х5, а если предполагают изготовить тяжелые полотна (свыше 300 кг), то 120х80х6, 120х120х6.
  3. Бурят отверстия (стаканы) под стойки глубиной 1.2 м.
  4. Засыпают и уплотняют дренирующий материал (щебень, песок).
  5. Опускают трубы, выравнивают их по уровню и фиксируют кусками битого кирпича.
  6. Отверстия заливают бетонным раствором и оставляют застывать.
  7. Через 3–5 дней к стойкам приваривают петли и приступают к монтажу створок. На этом этапе в трубе прокладывают трехжильный кабель и выводят провод наружу.
  8. Приступают к сварке каркаса. Для его изготовления обычно используют угловой и соединительный металлический профиль. Важно, чтобы рамочные элементы и отдельные детали были правильной геометрической формы. Приваривают петли.
  9. Готовый каркас обшивают листами профнастила, деревом, сэндвич-панелями или другим материалом. Этот этап работ можно проводить и после навешивания рамы на петли. Приваривают задвижки, ручки.
  10. Проверяют плавность хода створок и приступают к монтажу автоматики. Для распашных автоматических ворот целесообразнее использовать комплект с линейными приводами.

Схема подключения автоматической системы

Установка автоматики:

  1. К стойкам и створкам приваривают металлические пластины.
  2. Крепят кронштейны для электроприводов.
  3. При помощи дюбелей на внутренней поверхности стены фиксируют блок управления двигателем.
  4. Согласно приложенной схеме подключают автоматику.
  5. Программируют пульт/брелок.

Элементы консольной конструкции

Монтаж консольных откатных ворот

Сложнее всего устанавливать консольную подвесную конструкцию, но в эксплуатации именно такая система наиболее удобна.

  1. Работу начинают с установки и бетонирования стоек.
  2. Затем впритык к столбу параллельно забору обустраивают фундамент. Его длина должна составлять приблизительно половину размера пролета, глубина: 1.2 м, ширина: 0.4 м.
  3. Для связи со швеллером сваривают каркасы из арматуры № 16, а для поперечных связей прокладывают арматуру № 12.
  4. Полученные каркасы приваривают к внутренней поверхности швеллера в трех местах: посередине и в 40 мм от обоих краев.
  5. На дне траншеи подготавливают песчано-гравийную подушку, тщательно трамбуют.
  6. Дно и стены выстилают полиэтиленовой пленкой.
  7. Впритык к несущей стойке и параллельно линии движения автоматических ворот устанавливают конструкцию из швеллера с каркасами, фиксируя ее арматурными прутками. Важно, чтобы швеллер был выставлен на одном уровне с поверхностью покрытия двора.

    Схема монтажа откатной конструкции

  1. На этом этапе в гофротрубе прокладывают кабель и выводят провод, к которому в дальнейшем будет подключен блок автоматики.
  2. Подготовленным бетонным раствором постепенно заполняют траншею.
  3. Выравнивают поверхность, очищают швеллер от попавшего на него бетона и оставляют конструкцию на неделю для затвердевания. Эту паузу используют для изготовления полотна автоматических откатных ворот. Конструкция достаточно габаритная, поэтому сделать ее своими руками сложно.
  4. Сверяясь с имеющимся чертежом, располагают все детали в одной плоскости и сваривают.
  5. К нижней поверхности полотна приваривают направляющую балку, которая входит в стандартный набор для откатных ворот.
  6. При помощи болгарки зачищают все швы. Грунтуют, окрашивают, а затем обшивают подготовленный каркас профлистом.

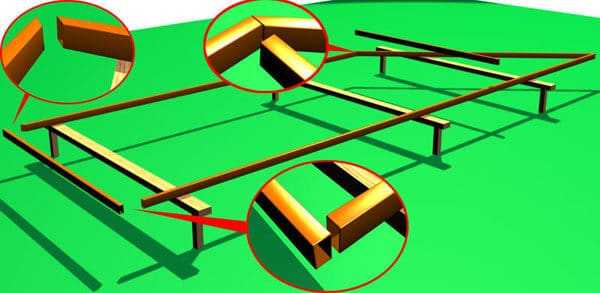

    Для сварки элементы рамы располагают на подготовленных опорах

  1. Для облегчения регулирования высоты ворот к швеллеру приваривают монтажную пластину, на которую крепят роликовые каретки. К стойкам приваривают уловители.
  2. Готовый каркас приподнимают и «накатывают» на ролики. Устанавливают заглушки на опорную балку. Навешивают ролики, поддерживающие полотно сверху. Подключают автоматику, ориентируясь на приложенную к комплекту схему, проверяют ход.

Схема откатных ворот

Изготовление гаражных ворот секционного типа своими руками

Изготовить автоматические ворота на гараж своими руками не сложнее, чем въездные. Распашные и откатные делают по тому же принципу, но для их установки требуется достаточно свободного пространства. Оптимальный вариант – секционная система.

Грамотная подготовка и предварительные работы

Начинают с замеров гаражного проема. При выборе секционных ворот учитывают, что габариты полотна могут быть больше размера въезда в помещение для автомобиля.

Подготавливают проем:

  1. Все плоскости выравнивают по уровню, что необходимо для максимально качественного монтажа.
  2. Производят сверку размера проема с габаритами приобретенного комплекта. В некоторых моделях предусмотрена подрезка полотна по ширине.
  3. Учитывают, что ворота следует устанавливать «внакладку» с внутренней стороны с заходом на стены по 25–30 мм.
  4. Пристенки и притолоку обрамляют металлическим уголком.

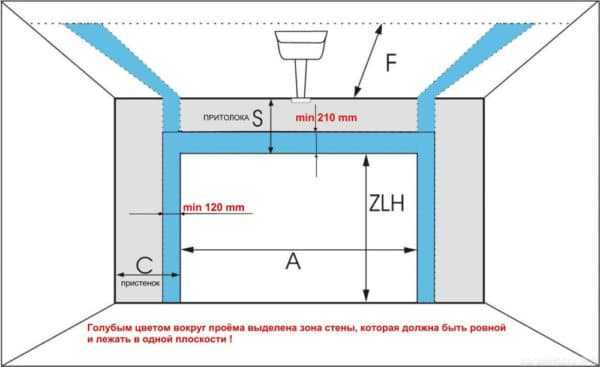

Подготовка проема

Как установить секционные ворота

Установку автоматических секционных ворот начинают со сборки полотна и крепления петель, боковых и верхних опор, нижних угловых кронштейнов.

  1. Наносят разметку и крепят к проему вертикальные направляющие.
  2. К потолку кронштейнами фиксируют горизонтальные направляющие, следя за тем, чтобы полозья располагались под прямым углом друг к другу.
  3. Подготовленное полотно устанавливают в направляющие, фиксируя с помощью роликов.
  4. Между собой панели соединяют петлями и боковыми опорами.

    Так выглядит торсионный механизм

  1. Устанавливают ручки, замки.
  2. Далее монтируют систему управления, подъемный механизм. Все операции выполняют пошагово, сверяясь с инструкцией производителя.
  3. Устанавливают торсионный механизм, выполняют первичную намотку тросов на барабан.
  4. Производят балансировку полотна. Для этого взводят пружины на определенное количество оборотов (указано в инструкции).
  5. Фиксируют ограничители.
  6. Подключают автоматику согласно приложенной схеме.

Схема установки автоматики

Опускают полотно и проверяют конструкцию на наличие просветов. При правильном монтаже внутрь гаража не проникает свет, а снаружи не должен быть виден уплотнитель. Выверенная установка обеспечивает плотное прилегание нижней панели к полу. Обязательно проверяют балансировку пружин: они должны оставаться на месте при подъеме полотна на 1.5 м. Испытывают работу автоматики.

Видео: Монтаж автоматических ворот секционного типа

Самостоятельный монтаж автоматических распашных ворот для умельцев не составит труда. Более сложные конструкции требуют точных расчетов, наличия сварочного оборудования и определенных навыков. Установку таких систем выгоднее доверить профессионалам.

101dizain.ru
