Гаражные ворота — 115 фото различных вариантов и советы по лучшему выбору

Автомобиль стал неотъемлемой частью повседневной жизни. Однако, наряду с множеством очевидных преимуществ, у владельцев авто имеется ряд проблем, решать которые приходиться тем или иным способом. В частности, автомобиль необходимо где-то оставлять и проводить его техническое обслуживание.

В городских условиях принято оставлять свои машины на стоянках либо парковках, в свою очередь, сельские жители, владельцы частных домов, дач и садовых участков, а в последнее время и городские жители, как правило, строят гаражи, оборудуя их всей необходимой инфраструктурой.

Одним из важных элементов любого гаража являются ворота. Если посмотреть на фото гаражных ворот, их в достаточном количестве можно найти на специализированных сайтах, необходимо отметить, при кажущейся простоте они являются достаточно сложной конструкцией со свойственными ей особенностями.

Давайте остановимся на ключевых моментах — они, несомненно, пригодятся при выборе или самостоятельном изготовлении ворот для вашего гаража.

Особенности

Ворота для гаража должны быть надежными, удобными, т.е. совмещать практичность, надежность, при этом их стоимость по возможности должна быть разумной и приемлемой.


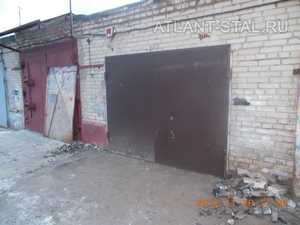

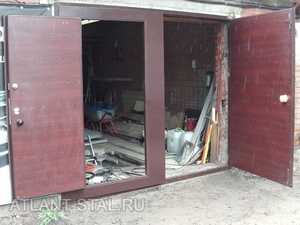

Обычные распашные ворота

Это наиболее простой, от того популярный вариант. Главным преимуществом распашной конструкции необходимо считать простоту, соответственно – стоимость.

Такие ворота состоят из каркаса, сваренного из стального уголка, поверх которого навариваются или прикручиваются стальные листы. Для жесткости и для утепления, внутреннее пространство створок заполняется деревянными досками, которые крепятся к каркасу и листам посредством болтов.

При всей своей незамысловатости распашная система достаточно надежная и долговечная.

Откатные

В данном случае конструкция представляет собой одну створку и направляющую, по которой она перемещается параллельно стене. Недостатком необходимо считать достаточную сложность, что затрудняет их самостоятельное изготовление, а кроме того – для движения створки нужно свободное пространство вдоль стены.

В процессе эксплуатации необходимо следить за тем, чтобы в направляющей не было посторонних предметов и мусора.

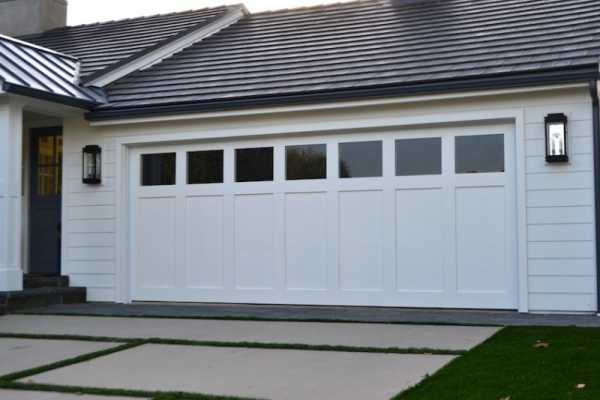

Подъемные секционные

Представляют собой набор секций, посредством специального пружинного механизма собирающихся под потолком при открытии. Недостаток: сложность, от того — высокая цена.

Самостоятельно сделать такие ворота невозможно. Компактность и удобство использования в некой степени компенсируют недостатки, однако они требуют особого ухода и обслуживания.

Подъемные поворотные

Представляют собой створку, поднимающуюся параллельно полу вверх посредством специальных шарниров и фиксирующуюся под потолком.

Главное преимущество – нетребовательность к свободному пространству, при этом, они значительно дешевле и проще, в сравнении с подъемно-секционными, однако остаются достаточно сложными для самостоятельного повторения, при этом требовательны в обслуживании.

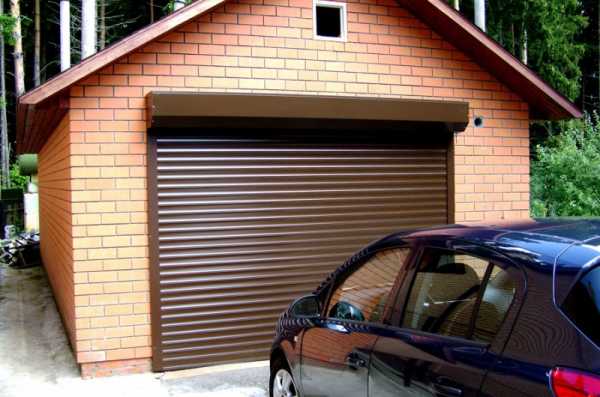

Роллеты

Роллетная конструкция, представляющая собой набор металлических пластин собирающихся в специальный короб, установленный под потолком. Главный недостаток – невысокая надежность и сложность. Сказать однозначно, какие гаражные ворота лучше очень трудно, поскольку многое зависит от конкретных условий и ваших возможностей.

Самостоятельное изготовление распашных ворот

Отвечая на вопрос — как сделать гаражные ворота своими руками, заметим: наиболее предпочтительными для повторения, являются распашные, а потому давайте рассмотрим основные особенностях технологии изготовления таких ворот.




Прежде вам необходимо определить общие размеры гаражных ворот, их особенности. Под особенностями необходимо понимать наличие или отсутствие входной двери на створке, а также конструкцию запорного механизма и замков, внутренних и (или) внешних.

Предварительно подумайте о том, как все будет устанавливаться и крепится. Вы можете взять готовый чертеж и изменить его размеры либо сделать все самостоятельно.

После того, как у вас на руках будет чертеж, необходимо подготовить все материалы и инструменты, и только тогда можно приступать к работе.

Начинают всегда с изготовления каркаса ворот, для этого предварительно приготовленные уголки сначала прихватывают «точками» между собой, а после контроля размеров окончательно сваривают, а затем к ним приваривают внешние листы. Далее устанавливают навесы, все запорные механизмы, проушины для замков и другие дополнительные элементы.

После этого ворота собирают и устанавливают на месте. Предварительно укрепив, проверяют, как они открываются и закрываются, после чего окончательно фиксируют.

Когда раствор застынет, контролируют качество работы и покрывают внутреннюю сторону створок и каркас антикоррозионным покрытием, а после приступают к установке деревянных досок на внутренней поверхности створок. Когда эта работа будет завершена, ворота красят и устанавливают внутренние замки.

Естественно, указанный нами технологический процесс является самым общим, но он поможет представить вам предстоящий объем работы и обозначить примерный план действий.

Больше инструкций Вы найдете на этом сайте: http://clubsamodelok.ru

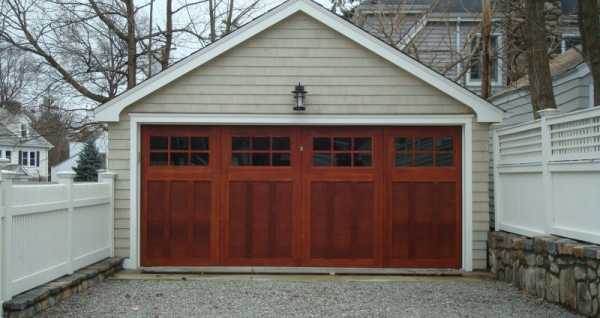

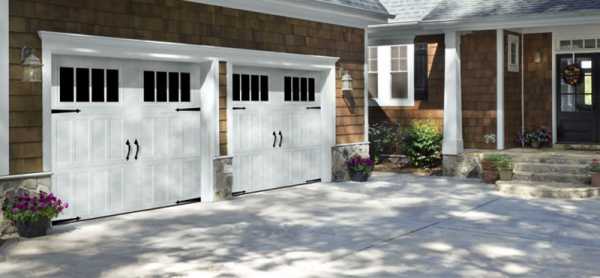

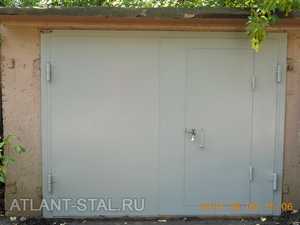

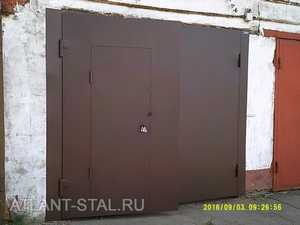

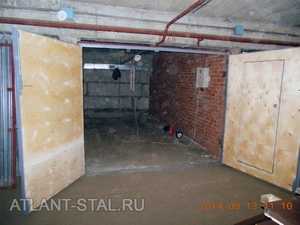

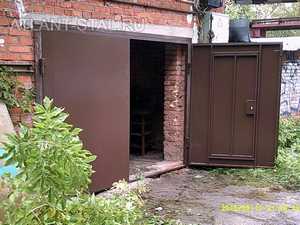

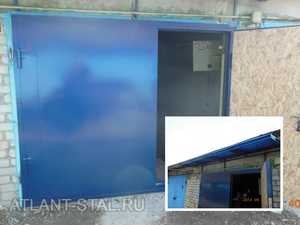

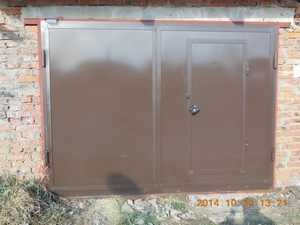

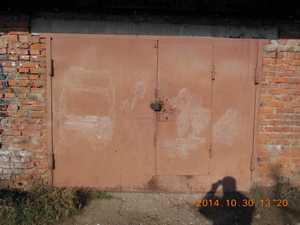

Фото гаражных ворот


Также рекомендуем посетить:

mojdominfo.ru

Ворота для гаража своими руками

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных конструкций гаражных ворот. Вашему вниманию предлагается описание самых популярных разновидностей воротных систем, а также руководство по самостоятельной сборке и монтажу распашных ворот – наиболее простой в изготовлении конструкции, с обустройством которой сможет справиться практически каждый начинающий мастер. Набравшись опыта, вы сможете собирать и более сложные системы.

Ворота для гаража своими руками

Содержание пошаговой инструкции:

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

  • надежность;
  • долговечность;
  • прочность;
  • экономия пространства;
  • сравнительно невысокая стоимость.

    Откатные ворота

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Подъемно-поворотные ворота

Подъемно-поворотные ворота

Очень удобный вариант. Чаще всего встречаются системы, в которых створка поднимается вверх и закрепляется над проемом. Для изготовления ворот обычно применяется оцинкованная сталь. Нередко встречаются и конструкции из алюминия – такие створки весят заметно меньше своих стальных аналогов.

Достоинства и недостатки

Достоинства следующие:

  • возможность экономии места перед входом в гараж;
  • отсутствие необходимости расчистки снега для открытия ворот;
  • удобство использования;
  • эффектный внешний вид.

    Подъемно-поворотные ворота

Однако такие ворота можно использовать разве что для оснащения частного гаража, расположенного на защищенном индивидуальном участке. Подъемные конструкции, в особенности, изготовленные из алюминия, имеют сравнительно низкую жесткость, что не позволяет им обеспечивать требуемую защиту гаража.

Такие ворота имеют довольно сложную конструкцию. Для их самостоятельного изготовления нужно иметь хороший инженерный опыт и владеть специальными знаниями, необходимыми для выбора подходящего противовеса и установки сопутствующих механизмов.

Начинающий мастер может разве что попробовать самостоятельно установить готовые подъемные ворота фабричной сборки. Делается это достаточно просто в соответствии с инструкцией производителя.

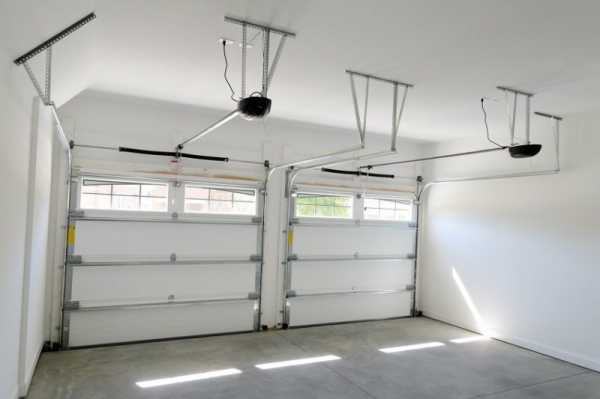

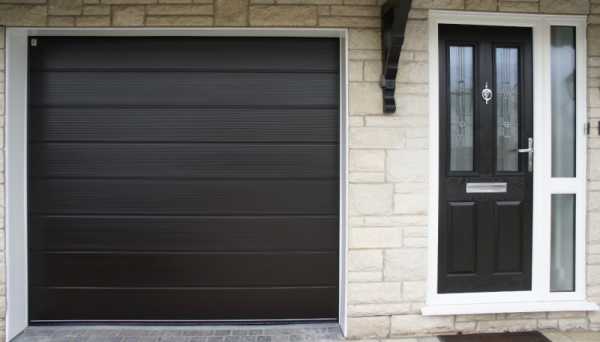

Подъемно-секционные ворота

Подъемно-секционные ворота

Конструкция собирается из нескольких горизонтальных секций, соединенных между собой при помощи шарнирных петель. Крайние секции комплектуются роликами, перемещающимися по направляющим планкам. Сами же направляющие изгибаются так, чтобы при открывании ворот беспрепятственно укладываться под гаражным потолком.

Конструкция характеризуется достаточно высокими показателями надежности и жесткости. Внутри каждой секции, как правило, уже присутствует утеплитель, что дополнительно увеличивает тепло- и шумоизоляционные свойства ворот.

Достоинства и недостатки

Преимущества:

  • универсальность. Существуют ворота для высоких и низких проемов разной ширины;
  • высокие шумо- и теплоизоляционные свойства;
  • удобство использования;
  • экономия места перед въездом в гараж.

    Подъемно-секционные ворота

Недостатками же являются относительно малая противовзломность и высокая цена.

Сделать такие ворота самостоятельно не получится. Конечно же, можно попробовать, но не факт, что самодельная конструкция будет правильно работать. Помимо этого, на изготовление секций уйдет нерационально много денег и времени.

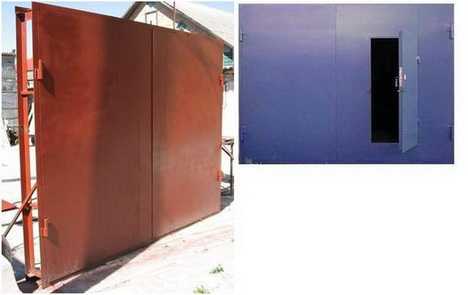

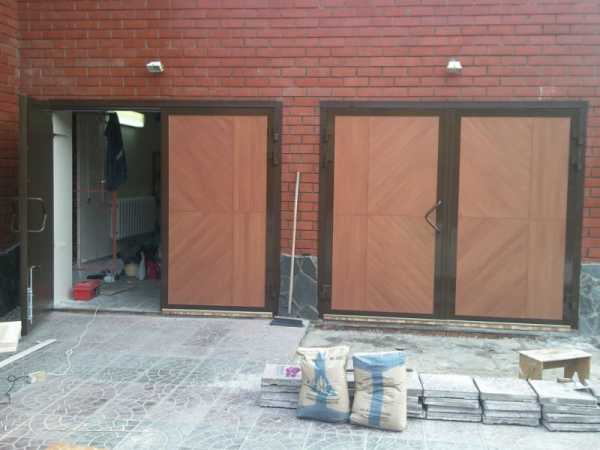

Распашные ворота

Распашные ворота

Чаще всего состоят из двух створок. В основе ворот лежит металлический каркас. Для обшивки можно использовать сэндвич-панели, стальные листы и другие подходящие материалы.

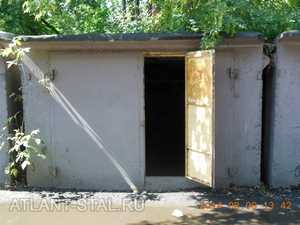

Для большего удобства в створке можно вырезать калитку.

Распашные ворота

Достоинства и недостатки

Преимущества:

  • предельная простота конструкции. Со сборкой таких ворот и их последующей установкой не возникнет никаких затруднений даже у неопытного мастера;
  • низкая стоимость;
  • надежность.

    Распашные ворота

Главным же недостатком является необходимость наличия достаточного свободного места перед гаражом для открытия ворот. Это доставляет особые неудобства зимой – чтобы открыть ворота, придется предварительно расчистить дорожку перед ними от снега.

Распашные ворота являются наиболее простыми в изготовлении. Именно в их пользу рекомендуется отдавать предпочтение начинающим мастерам.

Руководство по изготовлению распашных ворот

Конструкция гаражных ворот

Предварительно спланируйте размеры будущих ворот в соответствии с габаритами проема для въезда в гараж и купите необходимое количество материалов. Для большего удобства составьте чертеж или хотя бы элементарный эскиз.

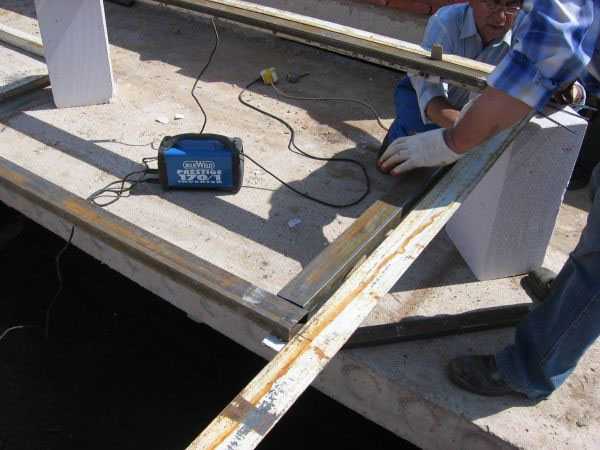

Первый этап – крепежная рама

Крепежная рама

Начните с изготовления несущей рамы. Исходный материал – металлический уголок. Рама будет состоять из внешнего и внутреннего опорного каркаса.

Первый шаг. Измерьте проем.

Второй шаг. Нарежьте уголок на заготовки необходимых размеров для изготовления наружной рамы. Разложите полученные элементы на плоскости, выровняйте их по горизонтали и выровняйте углы.

Крепежная рама

Для регулирования горизонтали используйте подкладки, углы проверяйте угольником. При его отсутствии можете попросту вымерять диагонали. Сразу же исправляйте любые отклонения.

Таким образом, вам надо выложить заготовки в виде будущей наружной рамы.

Крепежная рама

Третий шаг. Сварите несущую раму. Ее наружная сторона должна быть максимально гладкой и абсолютно ровной, иначе ворота будут прилегать к ней недостаточно плотно. Для обеспечения требуемой гладкости зашлифуйте швы сварки с помощью обыкновенной болгарки.

Четвертый шаг. Вварите в углы конструкции вертикальные обрезки уголка. Они обеспечат необходимую жесткость рамы, т. е. позволят ей оставаться геометрически неизменной.

Второй этап – каркас

Изготовление каркаса

Приступайте к изготовлению каркаса. В дальнейшем вы прикрепите к этому каркасу финишное металлическое полотно. Сам же каркас можно сделать из металлического профиля сечением 6х2 см.

Первый шаг. Положите раму на подходящую ровную поверхность «лицом» вверх.

Второй шаг. Вставьте направляющие в несущую раму. Каждую сторону конструкции тщательно выровняйте.

Третий шаг. Обеспечьте 15-20-миллиметровый зазор между несущей рамой и внутренним воротным каркасом. Для этого используйте вкладыши. Благодаря такому зазору в дальнейшем створки смогут двигаться без затруднений.

Четвертый шаг. Убедитесь в прямоте углов каркаса и окончательно сварите профили.

Третий этап – обшивка

Обшивка

Будьте максимально внимательны и аккуратны на этом этапе. От правильности выполнения обшивки в полной мере зависят эстетические качества и ряд важнейших функциональных свойств готовой конструкции.

Первый шаг. Обрежьте стальной лист по размеру гаражных створок. При этом левая створка ворот должна находить на правую с 1-2-сантиметровым нахлестом – учитывайте этот момент.

Второй шаг. Временно закрепите листы на каркасе. Для этого прихватит их в нескольких точках внизу.

Обшивка

Третий шаг. Обрежьте обшивку правой воротной створки на 10-20 мм (нужно для нахлеста, упоминалось ранее).

Четвертый этап. Окончательно приварите листы к каркасу. Сначала приварите материал по углам и в центре каждой коробки, а затем зафиксируйте по периметру. Благодаря этому листы не будут сдвигаться во время работы. После завершения приваривания угловые и центральные крепежные точки необходимо срезать.

Четвертый этап – петли

Петли для гаражных ворот

Петли для гаражных ворот

Навесные петли лучше всего купить.

Приварите нижний элемент петли к несущей раме. Верхний элемент приваривайте к внешней створке. Для укрепления соединения можете использовать изогнутую металлическую полоску. Ее нужно приложить к верху навесной петли и к воротной створке.

Петли для гаражных ворот

Петли для гаражных ворот

Дополнительно жесткость фиксации петель можно повысить путем приваривания к внутренней стороне изделия арматурного вкладыша.

Пятый этап – замки и запоры

Рассматриваемые ворота чаще всего комплектуются навесными либо врезными замками. Дополнительно рекомендуется установить стопоры и качественный засов. Эти изделия позволят закрывать гаражные ворота изнутри.

Накладные гаражные замки

Гаражный замок

Штыревые стопоры без проблем делаются своими силами. Для изготовления такой конструкции вбейте в грунт либо пол гаража отрезок трубы, а внутрь нее погрузите металлический прут – подвижный элемент стопора. Прут нужно продеть сквозь петлю, предварительно сделанную в створке. Следите, чтобы труба не забивалась снегом и различной грязью.

Стопор для гаражных ворот

Стопор для гаражных ворот

Стопор для гаражных ворот

Замки также требуют своевременного и грамотного ухода. Защищайте замки ваших ворот от воздействия влаги, в особенности зимой. Периодически смазывайте замки маслом.

Шестой этап – покраска

Покраска ворот

Лакокрасочный слой обеспечит дополнительную защиту металлического полотна от коррозии и прочих разрушений.

Покройте металл грунтовкой, дайте ей высохнуть, а затем нанесите двойной слой выбранной краски для отделки металлических поверхностей.

Покраска ворот

Любые малярные работы выполняйте либо на открытом воздухе, либо в помещении с хорошей вентиляцией!

Седьмой этап – монтаж

Первый шаг. Установите внешний и внутренний элемент воротной рамы. Фиксацию выполняйте к откосам воротного проема при помощи металлических штырей длиной порядка 18 см.

Второй шаг. Обрежьте выступающие края металлических штырей, обварите их и тщательно зашлифуйте при помощи болгарки, чтобы в дальнейшем они не мешали воротам закрываться. При желании можете покрасить штыри.

Третий шаг. Скрепите внутреннюю и наружную части рамы при помощи перемычек (металлических пластин) в 40 мм. Перемычки приваривайте с шагом порядка 50-60 см.

Четвертый этап. Навесьте створки. При желании можете укомплектовать ворота своего гаража автоматикой. Это очень удобно – вам не придется постоянно распахивать и запахивать створки самостоятельно.

Видео — Изготовление и установка гаражных ворот

Восьмой этап – утепление

При отсутствии качественной теплоизоляции через ворота будет уходить до 50-60% тепла. Если вы планируете использовать гараж в холодное время года и собираетесь оборудовать его каким-либо видом обогрева, обязательно решите вопрос с обустройством утепления.

Для этого смонтируйте на внутреннюю поверхность воротных створок обрешетку из деревянных брусков. Шаг крепления элементов подбирайте индивидуально в соответствии с шириной плит утеплителя. Для теплоизоляции рекомендуется использовать минвату и прочие материалы на ее основе.

Утепление гаражных ворот минеральной ватой

Перед укладкой утеплителя зафиксируйте поверх обрешетки полиэтиленовую пленку. Уложите утеплитель в ячейки обрешетки. Утеплитель укладывайте максимально плотно, без щелей и промежутков. Для большинства регионов 5-сантиметровой толщины слоя утеплителя более чем достаточно. Теплоизоляцию укройте пароизоляционной пленкой. Поверх обрешетки с изоляцией набейте вагонку или другой облицовочный материал.

В самостоятельном конструировании и монтаже гаражных ворот нет ничего сверхсложного. От вас требуется лишь следовать инструкции и сохранять внимательность на каждом этапе работы. Разобравшись в порядке обустройства простых распашных ворот, вы сможете самостоятельно возводить более сложные конструкции.

Ворота для гаража

Удачной работы!

Видео – Ворота для гаража своими руками

Видео — Автоматические ворота распашные в гараж для катера

svoimi-rykami.ru

Виды гаражных ворот, какие лучше всего выбрать

Современный рынок предлагает широкий ассортимент для выбора гаражных ворот. Не всякий покупатель точно знает, какой вид системы ему подойдёт, ведь для этого необходимо изучить достоинства и недостатки разных конструкций. Эта статья поможет сделать правильный выбор владельцам гаражей и тем, кто только хочет озаботиться постройкой конструкции.

Основные правила выбора гаражных ворот

Гаражные ворота выполняют две важные функции — обеспечивают защиту и являются декоративным элементом экстерьера. По правилам, сначала выбираются ворота, а потом уже проектируется или перестраивается сам гараж.

Рама ворот может быть внутри гаража и снаружи

В первую очередь учитываются такие важные параметры, как размер и внешний вид будущих ворот, особенности проёма, тип монтажа и управления, а также требующиеся дополнительные аксессуары. Существуют государственные нормативы для выбора гаражных ворот. Согласно ГОСТу 31174–2003, для малолитражки или мотоцикла рекомендуются ворота шириной 1,80–2,20 и высотой 2 метра, а для габаритных авто ширина должна составлять не менее 480 см. Ну а для того чтобы подогнать размер гаражных ворот под имеющийся автомобиль, существует специальный алгоритм. К ширине одной машины (или сумме двух) прибавляем 45 см с обеих сторон, а по высоте это должна быть «высота машины плюс стандарт запаса». По ГОСТу это 2,3 – 2,6 метра.

Почти все компании также могут изготовить изделие нужного размера. Но есть и ограничения. Они касаются нагрузки, которую может вынести сама конструкция, а точнее рама ворот из стали или алюминия. Нагрузка не может превышать 15 килограмм на квадратный метр. Допускается ширина ворот до 5 м, а высота — до 3 метров.

Важно! Любые стандартные системы обойдутся дешевле, чем сделанные под заказ.

Способы установки

Есть два способа монтажа гаражного полотна — в проёме и за ним. Если изделие предназначено для установки в проёме, то размер его должен быть меньше (точную цифру следует уточнить). Гаражные ворота, которые монтируются вне проёма, должны быть шире. Все размеры обычно регламентируются производителями.

Виды конструкций для гаража. Их достоинства и недостатки

Помимо общего вида, материала выполнения и отделки, гаражные ворота различаются механизмом открывания.

  1. Одно- или двустворчатые распашные. Принцип их открывания такой же, как у обычных дверей, но створки могут быть выполнены как из древесины, так и из металла. Внутренняя полость заполняется пенополистиролом или другим подходящим материалом. Преимуществом таких ворот является простота монтажа и эксплуатации, а также невысокая цена. Кроме того, они не имеют ограничений по высоте. А минус такой конструкции — необходимость в свободном пространстве для полного открытия створок. В определённых случаях, например, после снегопада, открыть распашные ворота будет сложно. В продаже есть специально разработанные приводы для ворот такого типа, например, для изделия со сложной структурой рекомендуется использовать рычажный привод. Также особые приводы устанавливают на распашные ворота скрытого монтажа.
  2. Секционные. Они складываются, целиком уходя под потолок, благодаря системе панелей, что экономит полезное пространство. Секции, как правило, металлические, уплотнённые специальными прокладками. Также у таких ворот имеется балансировочный, уравновешивающий вес, пружинный механизм и специальные направляющие и несущие сдвоенные тросы для подстраховки. Для секций могут использоваться 40 мм сэндвич-панели или дерево прочных пород. Секции могут иметь замкнутый и незамкнутый контур. Преимущество конструкции с незамкнутым контуром в том, что на ней отсутствует мостик холода (при соприкосновении внешней и внутренней панели). Однако есть и недостаток: панели соединяет только пена, и это ухудшает прочностные характеристики ворот. Направляющие секционных ворот по технологии должны быть изготовлены из оцинкованной стали в 2 мм толщиной и обшиты сталью, древесиной или фанерой. Ещё выпускаются безрамные образцы из жести, заполненной полиуретаном. В любых секционных воротах допустим монтаж дверей и светопрозрачных окон. Потолочные конструкции собирают из горизонтально скомбинированных сегментов. Для функционирования им требуется зазор сверху в 10–23 см. Боковым секционным воротам тоже необходим технологический зазор в 10–23 см возле стены. Большой плюс подобных ворот — им не требуется пустое пространство снаружи. Минусом можно назвать тот, что изготавливают их только шириной 2–3 метра, и они устанавливаются только на гаражи для одного авто. По статистике, именно этот тип выбирают 80% покупателей. Такие ворота экономят место в гараже, и им не страшны взломщики и непогода. Они подходят для проёмов любой конфигурации, а цена варьируется от качества комплектующих. Ручной привод устанавливают на проёмы шириной до 3-х метров и высотой не более 2-х метров. Более широкие секционные ворота рекомендуется оснастить автоматическим приводом.
  3. Рулонные или роллетные. Такие ворота собираются из тонких стальных или алюминиевых панелей с гибкими соединениями, а внутри они заполнены пеной из полиуретана. Принцип действия у них, как у оконных роллет: в момент подъёма полотно накручивается на вал, находящийся снаружи или же внутри гаража, но при этом не трётся о себя при наматывании. Каждый виток отделён от предыдущего. Такие ворота не занимают место, не требуют свободного пространства и, как правило, оснащены дистанционным пультом. Из-за ненадёжного крепления их не рекомендуют устанавливать в большие проёмы. Минусом будет их низкая теплоизоляция и посредственная взломоустойчивость.
  4. Подъёмно-поворотные. Эти системы выглядят как цельное полотно плитной или рамочной конструкции с роликами по бокам. Плитная сделана из стального, укреплённого накладками листа, и облицована сталью с напылением из полимеров. Рамочная конструкция держится на раме из дерева или стали и уходит вверх под потолок. Её отделывают панелями, досками любого типа или оцинкованной сталью с полимерным напылением. Полость между ними заполняется пенополистиролом. Такие ворота выпускаются максимальной шириной до трёх метров, поэтому не используются для гаражей на два авто. Также им нужно 0,5–1 м свободного места для выдвижения. Сама конструкция движется по направляющим из стали, прикреплённым к потолку или боковым стенам, и в большинстве случаев оснащена пружинами для облегчения процесса открывания. Минусы этого устройства очевидны — при повреждении ворот необходимо будет заменить все полотно; для установки требуется чёткая геометрия проёма и специальный порожек, чтобы полотно более плотно прижималось при закрывании. Утепление такой конструкции невозможно.
  5. Откатные или раздвижные. Единый щит раздвижных ворот устанавливают на прочные направляющие рельсы (нижнюю и верхнюю) или вывешивают консольно. Для нормальной работы им требуется существенный запас места вдоль забора (5–6 м) и приводы с разблокировкой для открывания со стороны двора. В основу откатных гаражных ворот идут профили с привинченным на них полотном, отделанным деревом или эмалью. Итоговая цена такой конструкции получается высокой за счёт фурнитуры и фундамента.
  6. Складывающиеся. По внешнему виду данные ворота похожи на гармошку из разделённых уплотнителем секций. Обычно это три и больше элементов, которые могут сложиться под углом 90 или 180 градусов. Они требуют не столько места для открытия, сколько для функционирования. Средние элементы (в четырёхстворочной конструкции) накладываются на крайние и проворачиваются, высвобождая пространство для заезда транспортного средства.
  7. Подъёмно-гильотинные. Такие ворота сделаны из единого полотна, которое, открываясь, движется вверх по гаражной стене над дверным проёмом. Для этого там должно быть свободное пространство. Вес конструкции компенсируется благодаря торсионной пружине, а пружинный амортизатор позволяет им функционировать практически бесшумно. Ворота отличаются хорошей теплоизоляцией, которая образуется за счёт сплошного прилегания полотна к стене проёма. Удобство установки и эксплуатации этих гаражных ворот обеспечивается предварительной оцинковкой и гальванизацией элементов (с помощью электролиза).

Фотогалерея разновидностей

Боковые секционные ворота — недорогой вариант из пластиковых панелей

Вертикальные секционные ворота надёжны и не занимают свободное место

Для открывания подъёмно-гильотинных ворот требуется свободное место сверху

Откатным воротам необходимо место вдоль забора

У подъёмно-поворотных ворот при открытии смещается вся панель

Рулонные гаражные ворота сворачиваются в специальный короб

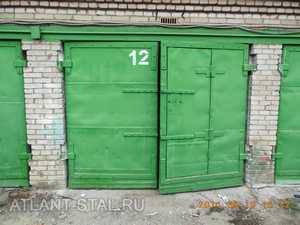

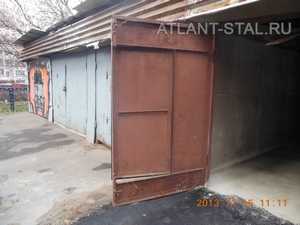

Распашные ворота — самый привычный, но и самый простой вариант

Видео: инструкция по выбору

Полезные советы

На какие детали стоит обратить внимание при выборе подходящих гаражных ворот? Примите к сведению несколько важных советов.

  1. При покупке обязательно проверьте надёжность полимерного покрытия и узнайте, каким образом была проведена оцинковка элементов. Эти показатели влияют на долговечность ворот. Обычно оцинковка осуществляется методом порошкового термонапыления.
  2. Требуйте только качественный полиуретановый наполнитель, если остановились на панелях. Это позволит им прослужить дольше, не расслаиваясь, и сохранить свои теплоизоляционные свойства.
  3. Обратите внимание на стыки — там должен быть использован только качественный и износостойкий полимер.
  4. Узнайте у продавца, укреплены ли панели металлическими пластинами, так как это обеспечивает дополнительную прочность.
  5. Установите блокировочное устройство на торсионные пружины, чтобы ворота при поломке не упали на вас или на ваше авто.
  6. Выбирайте материал, подходящий для вашего климата. В местности с повышенной влажностью или суровыми погодными условиями потребуется антикоррозионная защита. Спросите, как отреагирует конструкция на сильные морозы.
  7. Уточните, осуществляется ли гарантийное обслуживание ваших ворот. Поинтересуйтесь, сколько продержится конструкция в случае взлома, чтобы знать, стоит ли устанавливать дополнительные засовы или замки.
  8. Помните, что «замки — для честных», поэтому сигнализацию, видеонаблюдение и другие средства для охраны вашего гаражного имущества никто не отменял.
  9. Электропривод автоматического открывания устанавливается как на виду, так и маскируется в полу. Учтите, что наибольшее расстояние, с которого срабатывает система автоматического открывания — это 50 метров. Привод потребляет от 240 Вт до 260 Вт и не нуждается в специальном обслуживании, но для него понадобится автоблокировка при попадании инородного тела под створки (или полотно). А с помощью пульта можно как открывать ворота, так и включать свет в гараже.

  10. Учтите, что при покупке вам назовут цену за базовый комплект, состоящий из полотна, рамы, запоров и ручного привода, а все дополнительные аксессуары и элементы придётся оплачивать по отдельности.

  11. Выбирая образец, убедитесь, что пальцы не защемляются стыками секций. У разных фирм профили сопряжения секций отличаются.

Основные производители

Выбирая ворота, лучше остановиться на фирмах, которые давно на рынке и хорошо зарекомендовали себя среди покупателей. Главенствующие позиции в сфере изготовления гаражных ворот занимают компании:

  1. Hörmann(Германия). Сертифицированные изделия компании реализуются напрямую из Германии через развёрнутую дилерскую сеть. Гарантия на них составляет 10 лет.
  2. DoorHan (Россия). Комплектующие для ворот, в частности, механизмы привода, закупаются в Италии или Германии.
  3. Alutech (Беларусь). Эта компания покупает конструктивные элементы в Италии или Китае.

Надёжность воротам обеспечивают системы автоматического привода. Наличие этого конструктивного узла повышает цену товара, но делает комфортной его эксплуатацию. При выборе автоматической системы лучше остановиться на известных компаниях — Nice, Faac, Came (Италия) или на китайской ANMotors.

Также можно обратить внимание на продукцию фирм:

  1. Novoferm (Германия).
  2. Bremet (Италия).
  3. Normstahl (Германия, Швейцария).
  4. Meswaс (Финляндия).
  5. Clopay (США).
  6. RYTERNA (Латвия).

Из российских изготовителей стоит выделить:

  1. «Технопроф».
  2. «Эрин».
  3. «Rolclassic».

Немецкие производители постоянно расширяют ассортимент выпускаемых конструкций. В частности, фирма Hörmann производит и рулонные, и секционные, и складывающиеся ворота. Можно заказать скоростные, огнестойкие системы. Кроме того, компания производит и запчасти для ворот — приводные блоки, коробки, козырьки и механизмы управления.

Белорусская компания Alutech тоже может похвастаться широким ассортиментом роллетных, воротных и профильных систем. Кроме того, она выпускает и комплектующие — автоматику, шлагбаумы, отливы и прочее.

Российские производители не отстают — компания DoorHan представляет широкий спектр самых разнообразных товаров из этой области — рольставни и рольворота, бытовые и промышленные системы, автоматику для ворот, ограждения и многое другое.

К слову, некоторые производители, в частности DoorHan и RYTERNA, даже простой ригельный замок предлагают в качестве дополнительной опции. А лучшие противовзломные характеристики имеют ворота Hörmann.

В целом, можно утверждать, что ворота Hörmann — это премиальный сегмент, RYTERNA и Alutech из средней ценовой категории, а DoorHan — это бюджетный производитель.

Отзывы покупателей

Даже изучив репутацию компании-производителя, не лишним будет поинтересоваться мнением покупателей. Цитируем дословно:

Гаражные секционные ворота DoorHan.

Есть несколько типов секционных ворот этой торговой марки, в зависимости от функций, которые они выполняют и от размера проёма.Самыми популярными являются гаражные секционные ворота. Их любят за удобство — лёгким движением руки, или нажатием кнопочки пульта ворота открываются. Кроме того, можно заказать дополнительные аксессуары — ручку, врезать замок, поставить рычаг с внутренней стороны… Удобно, что если сначала человек берет себе ворота без автоматики — потом её вообще без проблем можно доставить и превратить механические в автоматические. То есть, производитель продумал все до мелочей.Существенным плюсом и «изюминкой» производителя есть то, что внешний и внутренний листы металла на панелях не «завальцованы», то есть, не соединены между собой, а вогнуты внутрь полотна, наполненного пенополиуретаном, который не впитывает влагу. Поэтому отсутствует, как его называют, «мостик холода» и ворота не промерзают.Радует возможность выбрать себе и тип поверхности, и вид самой панели, и цвет — либо стандартный, либо уже за дополнительную плату — «под дерево». RAL- палитра также присутствует. Таким образом, можно себе сделать уникальные ворота, которых ни у кого нет.Они очень просты в уходе, грязь (если они не белые), практически незаметна и легко устраняется влажной тряпкой).Радует наличие большой сети фирменных магазинов производителя и большой срок гарантии. Кроме того, ворота действительно быстро изготавливаются, и когда есть какие-то погрешности, все документально оформляется, и производитель, если это его вина, все исправляет.С уверенностью могу сказать, что и качество, и отношение к клиенту — на высшем уровне!

Автор: bilochka1488

http://otzovik.com/review_2917521.html

Установил года три назад «Хёрманн»,ставил сам, ничего сложного нет…Когда покупал — была альтернатива чуть подешевле, белорусские DOORHAN какие-то.. прочитал что нарекания были на них… Привод был 2-х вариантов: помощнее и подороже а также подешевле и послабже..выбрал второй,т.к.ворота небольшие,2Х2,5 м. Хватило вполне.Есть штеккер для антенны, увеличивающей дальность действия брелка..не стал ничего подключать, брелок берёт без антенны метров на 5–6. Теплоизоляционные свойства ворот ИМХО, ниже среднего.. любых подобного плана..независимо от толщины..просто на просвет изнутри видно, что не везде плотно прилегают и резиночка по периметру (похожая на резинку стеклоочистителя) защищает больше от продувания, чем от холода.Исходя из этого (а также из-за недостаточной *опять имхо* степени защиты) не стал использовать данные ворота в роли основных, а установил их в пристрой к гаражу на линии забора. Зимой и на ночь закрываю распашные утеплённые внутренние ворота в проёме цоколя дома.

 Виктор74

http://forums.drom.ru/house/t1151729605.html

 Тщательно подбирал модель ворот для установки в гараж без отопления. Для меня главное, надежность, чтобы мог спокойно по ночам отдыхать. Выбрал рулонные ворота. Они просты в работе и управлении, и воры обходят гараж стороной. Только раз при температуре -40 автоматика заела.

 Женя

http://abgate.ru/rulonnyie-vorota-otzyivyi-plyusyi-i-minusyi-rulonnyih-vorot.html

В данном отзыве хочу поделиться личным опытом, связанным с установкой гаражных ворот. Гараж расположен на приусадебном участке в частном секторе. К выбору ворот я приступил на этапе проектирования гаража. Недолго раздумывая, решил устанавливать ворота секционного типа с электрифицированным приводом. В связи с тем, что ранее автор это текста не один год пользовался гаражом с металлическими распашными воротами, перспектива установки таких же ворот в свой новый гараж не казалась радужной. Также был рассмотрен вариант установки ворот роллетного типа. Но от этого варианта меня отговорил менеджер занимающийся продажей ворот. По его заверению, ворота роллетного типа при значительно небольшой экономии бюджета в сравнении с секционными, обладают рядом значительных недостатков. При намерзании на роллете льда, появляется вероятность их отказа при открытии. Также у ролеты значительно ниже жесткость. Я выбрал секционные ворота из сэндвич-панелей фирмы Алютех производства Белоруссии. Панели ворот изготовлены из листовой горячеоцинкованной стали с последующим нанесением защитно-декоративного полимерного покрытия. Панель заполнена экологически чистым пенополиуретаном (не содержит фреонов). Толщина панели составляет 4,5 см. Оголовок секции специальной формы, обеспечивающим высокую жёсткость ворот в сборе. Панели имеют специальное уплотнение из ЕРDМ, обеспечивающее воздухонепроницаемость полотна. Замечу, что они примерно на двадцать процентов дешевле немецких Hormann. Производитель предлагает на выбор неплохую цветовую гамму и три типа рисунка секций (микроволна, горизонтальный гофр, филенка). Я для себя выбрал крупный профиль L-гофр в сером цвете (антрацит), выглядит очень даже hi-tech. Внутри ворота белого цвета. Производитель предусматривает возможность установки в воротах дверей, окон, вентиляционных решёток. Есть возможность комплектации ворот китайским либо испанским электроприводом открытия. Установил себе испанский, в комплекте с ним шёл один пульт дистанционного управления с заявленной дальностью действия до тридцати метров. Мощность привода составляет 0,3 кВт, он укомплектован сетевым шнуром для подключения 220В, немного меньше метра. Поэтому на потолке гаража необходимо предусмотреть розетку. В привод вмонтирован светильник, который включается при любой активации привода и потухает примерно через две-три минуты. В случае обесточивания привода, существует возможность его открытия изнутри гаража. В случае отсутствия отдельного входа в гараж, ворота на случай обесточивания доукомплектовываются устройством разблокировки ворот снаружи.

Specialistv

http://otzovik.com/review

Таким образом, обустраивая или возводя гараж собственными руками, особое внимание уделите качеству ворот. Для этого воспользуйтесь информацией об их эксплуатационных и конструкционных особенностях, а также узнайте о репутации компании-производителя. Выбор делайте, стараясь соблюсти баланс между качеством и ценой этого первостепенного элемента гаража.

Оцените статью: Поделитесь с друзьями!

postroika.biz

Ворота гаражные распашные металлические своими руками, чертежи, видео

Ворота гаражные распашные будут наилучшим выбором для владельца гаража, который ценит высокую надежность за низкую цену. Именно такая конструкция позволит автолюбителю быть спокойным за оставленного в гараже железного коня и максимально сэкономить при этом. И что еще немаловажно – такие ворота легче всего смонтировать и установить самостоятельно.

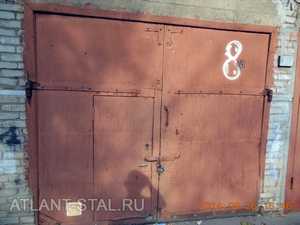

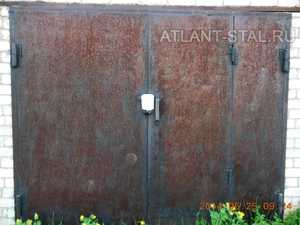

Как выглядят распашные ворота

Самая простая конструкция распашных ворот для гаража состоит из:

  • рамы по размеру дверного проема;
  • двух створок;
  • петель;
  • фурнитуры – замков, ручек, систем сигнализации и различных ограничителей, удерживающих ворота в нужном положении.

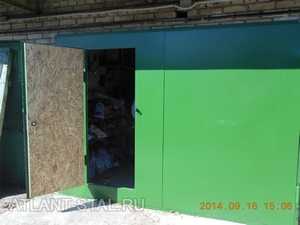

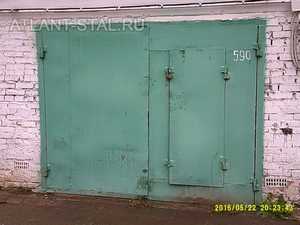

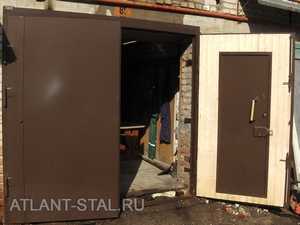

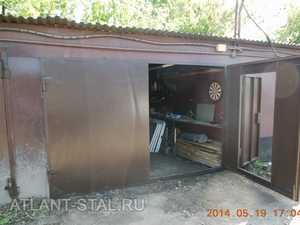

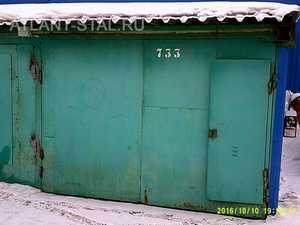

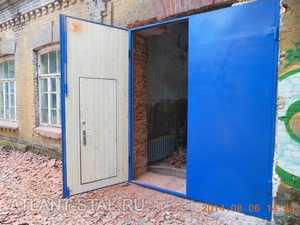

Очень часто в одной из створок располагают калитку. Также для удобства пользования ворота оснащают автоматикой с дистанционным управлением, позволяющей открывать двери, не выходя из машины. Чаще всего распашные гаражные ворота делают металлическими – из профиля сваривают каркас рамы, на него наваривают петли и дверное полотно из стального листа толщиной 3–5 мм. Если безопасность для автовладельца не так важна, стальные листы заменяют на профлист, панели или дерево.


Со временем дверцы на распашных воротах могут начать провисать. Чаще всего такое случается из-за слабых петель. Поэтому перед покупкой комплектующих для гаражных ворот необходимо просчитать массу створок в сборе и выбрать петли с запасом по прочности.

Как сделать распашные ворота своими руками

Для изготовления гаражных ворот своими руками вам понадобятся чертежи, содержащие всю необходимую информацию о расположении, размерах ворот, местах крепления петель и замков. Пригодится опыт работы со сварочным аппаратом и слесарные навыки.

Убедитесь, что перед гаражом хватает места для автомобиля при полностью открытых створках. Когда на бумаге все будет учтено, приготовьте следующие материалы:

  • профильную трубу сечением 60х40 мм для каркаса дверного проема;
  • уголок для изготовления каркаса створок;
  • стальные листы толщиной до 5 мм;
  • петли;
  • всю необходимую фурнитуру.

Также вам будут нужны инструменты:

  • строительный уровень;
  • сварочный аппарат;
  • болгарка;
  • рулетка.

Если ворота будут оснащены автоматикой, заранее подберите комплект оборудования и продумайте электрическую проводку до места монтажа.

Отдельно позаботьтесь о приобретении средств защиты – маски и костюма сварщика, защитных очков и респиратора, перчаток.

При работе с болгаркой и сварочным аппаратом существует большой риск повредить глаза, поэтому ни в коем случае не пренебрегайте всеми необходимыми средствами защиты.

Делаем металлический каркас дверного проема

Так как все необходимые чертежи у нас уже имеются, размеры для всех элементов гаражных ворот нужно брать из них и тщательно вымерять рулеткой перед резкой. Отрезав болгаркой четыре детали рамы, их раскладывают на ровной поверхности, не допуская перекосов. Раму сваривают по углам, постоянно контролируя уровнем горизонтальность всей конструкции и ее форму. Она должны быть строго прямоугольной. К стенам гаража готовую раму крепят анкерными болтами.

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

Приваривание петель и навешивание створок ворот

Стандартные петли для навесных ворот состоят из верхней и нижней части. Нижняя часть, на которой расположен палец, приваривается на каркас ворот, а верхняя на створки. Так как распашные гаражные ворота имеют большой вес, навешивать их нужно с помощниками. На этом этапе работ также нужна высокая точность. От правильно установленных петель зависит плавность хода створок и исправность всей конструкции.

Если створки в сборе очень тяжелые, навешивать их лучше в горизонтальном положении. В таком случае каркас проема после изготовления прикрепляют к стенам гаража в последнюю очередь.

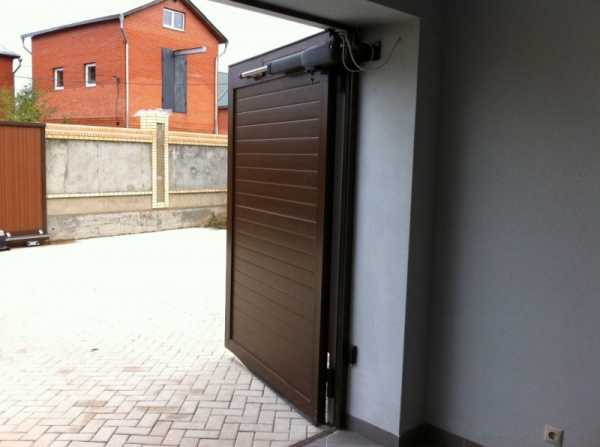

Автоматические распашные ворота

Использование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

  • увеличенный ресурс работы петель;
  • стабильную нагрузку на несущий каркас;
  • плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

Покраска и утепление ворот

Перед малярными работами следует очистить поверхность металла шлифовальной машинкой. Затем ворота покрывают грунтовкой в два-три слоя и краской по металлу, подходящей для внешних работ.

Для большинства автолюбителей наличие утепления в гараже является необходимостью, чтобы все работы по обслуживанию автомобиля проводились в нормальных температурных условиях. К тому же в гараже часто устраивают мастерскую. В качестве утеплителя для распашных гаражных ворот обычно используют пенопласт, минеральную вату, войлок, пробковые плиты, пеноизол, экструдированный полистирол.

После установки фурнитуры, утепления и покраски распашные гаражные ворота можно считать полностью готовыми.

Самостоятельное изготовление гаражных распашных ворот — видео


glav-dacha.ru

Гаражные ворота своими руками — установка ворот для гаража

Нередко из-за высоких цен на готовые конструкции и по ряду личных причин владельцы авто принимают решение — изготовить распашные гаражные ворота самостоятельно. В этой статье мы постараемся рассказать как сделать такие работы, а также предоставить необходимые чертежи.

Типы гаражных ворот

На первой стадии реализации задуманного проекта вам следует определиться с типом ворот, которые оптимально подходят для ваших конкретных условий. Но в первую очередь следует рассмотреть известные варианты исполнения конструкций этого вида, к которым можно отнести:

  • распашного типа, отличающиеся предельной простотой исполнения;
  • откатные;
  • секционного типа;
  • подъёмные.

Отметим, что самостоятельное изготовление последних трёх видов может быть связано с определёнными трудностями для рядового исполнителя. В связи с этим мы предлагаем вам рассмотреть порядок сборки гаражной конструкции на примере монтажа самых простых в изготовлении распашных ворот.

Подготовительные данные

Технология изготовления ворот распашного типа достаточно проста и не потребует привлечения к работам каких-либо специальных материалов и комплектующих. Все, что вам потребуется для их сооружения – это металлические листовые заготовки, профили и уголки различной размерности, которые сегодня можно приобрести почти в любом магазине стройматериалов.

Ещё до начала монтажных работ желательно подготовить эскиз с указанием всех используемых в конструкции элементов и их размеров. При составлении эскиза вам нужно будет определиться с такими показателями будущих ворот как их высота и ширина.

Исходя из требований свободного проезда автомобиля через проём, его ширина задаётся обычно в пределах от 2,5 до 3 м. Высота каркаса выбирается с учётом соответствующего размера автомобиля; в различных ситуациях этот размер может колебаться в пределах от 2 до 2,5 м.

Изготовление рамы и створок

Изготовление распашных ворот начинается с подготовки несущей рамы, состоящей из внутреннего и внешнего каркасов и являющейся основанием для навески створок на петлях.

Такая рама делается, как правило, из стального уголка с типоразмером не менее 65 мм. Исходным материалом для обустройства каркасного основания створок может служить стальной уголок 50 мм, или прямоугольный профиль того же типоразмера. После того как каркас для створок готов – вам необходимо будет обшить его железными листами толщиной порядка 2-х мм.

При изготовлении гаражных створок особое внимание нужно обратить на точность установки угловых сочленений, а также на обеспечение прочности подготавливаемой конструкции. Именно из этих соображений в ней должны быть предусмотрены рёбра жёсткости, выполненные в виде расположенных по диагоналям профильных перемычек. Помимо этого не следует забывать и о рабочих зазорах, которые должны оставаться между несущей и рамой створок ворот (в пределах 10-15 мм).

Установка

Установка ворот

Все основные операции, связанные с установкой гаражных ворот, желательно выполнять в следующем порядке:

  1. В первую очередь в частично подготовленный проём устанавливается заранее сваренная из металлических уголков несущая рама. Её монтаж производится, как правило, после того, как будет выложено несколько рядов кирпичной кладки лицевой части гаража, поднятой на высоту около 50 см.
  2. На следующем этапе монтажных работ производится закрепление (фиксация) несущего каркаса в кладке. Для этого следует использовать специальные металлические закладные в виде арматурных прутьев. Прутья длиной порядка 25 сантиметров привариваются к несущему каркасу и вмуровываются по ходу кладки между кирпичами. На каждой из опор рамной конструкции желательно иметь минимум по четыре таких закладных.
  3. Теперь вы можете продолжить выкладывать лицевую стену строения вплоть до получения полной вертикальной обвязки.
  4. После того как кладка выложена до верха рамы – можно переходить к установке перемычки. В качестве перемычки может использоваться как готовая железобетонная заготовка, так и подготовленный самостоятельно отрезок рельсы. При её установке не забудьте оставить небольшой зазор, учитывающий возможность осадки строения в процессе его эксплуатации.
  5. И в заключение уже готовые воротные створки навешиваются на петли, предварительно приваренные к каркасному основанию.

По завершении всего комплекса работ гаражные ворота обязательно тестируются на их функциональность. При этом проверяется лёгкость открытия и закрытия створок, а также отсутствие каких-либо деформаций и перекосов.

Фото

Распашной тип

Автоматические

Секционные

Откатные

Подъемные

Установкой гаражных ворот сегодня занимаются многие владельцы автотранспорта. Если у вас есть опыт в проведении подобных работ, оставляйте своим комментарии к статье.

Видео

kakpravilnosdelat.ru

Ворота гаражные секционные своими руками (+фото)

За последние несколько десятков лет гараж претерпел кардинальные модернизации своей конструкции. Из простой «коробки», которая защищает автомобиль от влияния атмосферных осадков и от злоумышленников, он изменился в просторную и комфортабельную «квартиру».

Не малую роль в этих изменениях сыграли и гаражные ворота. На смену громоздким распашным моделям пришли разработанные специалистами компактные и оригинальные ворота: секционные, подъемно-поворотные, откатные, роллетные. Такие конструкции позволяют наиболее оптимально решить проблему с нехваткой свободного места и отлично вписать гараж в любое строение.

Особенности конструкции

Роллетные ворота довольно маневренные и компактные, но лишены теплоизоляции из-за наличия щелей в полотне, а подъемно-поворотные мощные, сохраняют тепло, но требуют дополнительного пространства. Ворота гаражные секционные могут решить одновременно все проблемы: при открытии/закрытии они плавно перемещаются под потолок, и не занимают дополнительное пространство.

Элементы конструкции на схеме

Достижение таких результатов стало возможным благодаря применению специальных сэндвич-панелей. Ворота перемещаются вниз/вверх при помощи торсионной системы и балансируются пружинным механизмом. Фиксирование полотна происходит при помощи направляющих, которые расположены с обеих сторон и на потолке. Для уменьшения сопротивления по бокам панели прикреплены ролики, специально предназначенные для секционных ворот, которые позволяют полотну легко скользить по вертикальному профилю и плавно перемещаться в горизонтальное положение.

Роликовый механизм

Ролики выполнены из прочной пластмассы, они обеспечивают бесшумный и мягкий ход двери. Пружины уравновешивания снижают вес полотна, поэтому его легко поднять даже вручную. Размещение ручного замка возможно на любой удобной для водителя высоте.

Специальные храповые муфты надежно защищают от падения полотна при обрыве троса (блокируют движение).

Кроме того, конструкция ворот предусматривает наличие автоматики. Электропривод приводит в движение полотно ворот при помощи специального ключа. Также ворота оборудованы дополнительными и довольно важными датчиками, которые расположены по периметру рамы. Они способны реагировать на движение предметов и в случае необходимости останавливают опускание ворот, что является составляющей общей безопасности.

Автоматизированная система

При отключении электричества секционные ворота автоматические открываются вручную при помощи ключа, который разблокирует защитный механизм.

Автоматика от производителей обладает высоким уровнем надежности и приблизительно рассчитана на 25 тыс. открытий/закрытий дверей.

Конструкция сэндвич-панелей для секционных ворот

Структура полотна толщина

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

Как осуществляется монтаж калитки

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Функции полотна

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм.

При этом их толщина:

  • от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
  • 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

Стоимость гаражных секционных ворот

Важный вопрос, который интересует владельца гаража, который решил установить гаражные секционные ворота – это стоимость данного изделия. Основную роль в формировании цены сыграла популярность модели и большая конкуренция фирм-изготовителей.

Эксклюзивный дизайн ворот

Современный рынок предлагает большое количество секционных ворот с разнообразной отделкой: ручной ковкой, вставками ценных пород дерева, цветного акрила или стекла, авторским дизайном и т. д.

Наиболее доступные для широкого круга потребителей модели, окрашенные в разнообразные цвета, что позволяет подобрать их под любой дизайн и вид постройки. По желанию на поверхность можно нанести любой рисунок или замысловатый рельеф. Довольно популярно покрытие «под дерево», оно выполнено настолько качественно, что довольно сложно отличить его от оригинала.

Обратите внимание! Стоимость цветных секционных ворот на 30% дороже стоимости стандартного варианта.

Филенчатые цветные панели

При том, что секционные ворота широко представлены производителями, все же многие интересуются, как сделать секционные ворота для гаража своими руками и сохранить качество конструкции, ведь в этом случае экономия будет существенной.

Многие производители предлагают возможность сборки секционных гаражных ворот. Фирмы продают уже готовые комплекты для самостоятельного монтажа, что позволяет сэкономить покупателю до 25% от стоимости уже готовой подобной модели.

В комплекте к секционным воротам прилагается подробная инструкция монтажа. Она расписывает правильное расположение каждой детали устройства и очередность их крепления. Поэтому владелец гаража сможет точно собрать ворота и правильно разместить электрические механизмы. Перед началом установки следует подробно изучить пошаговую инструкцию, так как каждый производитель изготавливает секционные ворот по собственной технологии.

Обратите внимание! Несоблюдение правил в дальнейшем может очень сильно повлиять на эксплуатационные качества ворот.

Довольно осторожно следует относиться к рекламным лозунгам, которые призывают сделать секционные ворота из подручных средств. Скорее всего, в таком случае вам попытаются продать дешевые китайские подделки, которые ломаются в первые месяцы эксплуатации.

Установка

Схема монтажа ворот

В этом пункте более подробно остановимся на важных моментах при монтаже ворот, для тех, кто решил для себя провести их установку самостоятельно.

Секционные ворота требуют наличия свободного пространства по всей ширине дверного проема:

  • расстояние до потолка 300 см;
  • расстояние по бокам 450 см.

Перечисленные размеры являются максимальными. Возможно их отклонение в меньшую сторону, но не превышающие параметры установленные производителем.

Требования к конструкции

Монтирование гаражных секционных ворот необходимо начать с подготовки дверного проема. Прежде всего, его необходимо очистить от непрочного слоя облицовки. Если конструкция гаража выполнена из легких блоков, то его стены следует укрепить металлическим каркасом. Для выполнения работ вам понадобятся:

  • перфоратор;
  • дрель, со встроенной функций шуруповерта;
  • набор монтажных инструментов;
  • победитовые сверла;
  • измерительные приборы (рулетка и уровень).

Обратите внимание! В комплекте возможно отсутствие крепежных материалов, поэтому необходимо пред началом работ запастись ими. Особое внимание стоит обратить на список требуемых саморезов, дюбелей и анкеров, который прилагается к инструкции. Не следует приобретать более тонкие и дешевые материалы, так как это сильно может снизить эксплуатационные качества монтируемых ворот.

Все схемы секционных ворот, переносятся на дверной проем. На стенах требуется отметить места для крепления всех несущих элементов данной конструкции:

  1. Вертикальный профиль.
  2. Горизонтальный профиль.

Именно они выполняют роль фиксации движения панелей.

Как увеличить срок службы

Секционные ворота в гараже на две машины

Основным правилом монтажа считается хорошая фиксация необходимых деталей, а так же точность выставленной вертикали дверного проема. Если будет хотя бы маленький перекос, вся работа будет считаться испорченной, поскольку даже малейшее отклонение приведет к нарушению работы.

  • Ни в коем случае нельзя использовать монтажную пену, когда занимаетесь установкой несущих элементов. Многие совершают ошибку, используя монтажную пену, или старый дедовский метод – вбивание колышков, чтобы выровнять конструкцию. Это самая большая и распространенная ошибка. Если появилась такая необходимость, требуется использовать металлические подкладки разного калибра. Ими стоит запастись еще перед проведением всех монтажных работ.
  • Никогда не отклоняйтесь от инструкций(!), нельзя крепить несущие детали как вам хочется, у них есть своя последовательность, которая указана в инструкции. После идет сборка полотна, которая осуществляется с нижней панели. Когда работа с этим закончена, следует тщательно проверить плотность прилегания верхней створки к нащельнику. Чтобы достичь плотности, следует регулировать верхние кроштейны.
  • Следующим этапом является крепление механизмов управления воротами, а так же различных аксессуаров: замков, ручек, засовов. И уже потом следует заниматься монтажом уравновешивающих пружин. Они устанавливаются так, чтобы подъемные тросы всегда находились в натянутом состоянии.
  • И завершающим этапом является монтаж самих ворот крепежом ограничителя хода полотна и электропривода. Двери по несколько раз открывают и закрывают, проверяя ход полотна.

Данные этапы монтажа описаны в инструкции. От качества вашей работы будет зависеть работа ворот и их исправность. Если вы не уверенны в том, что сможете справиться с такой работой самостоятельно, стоит обратиться за помощью к специалистам. Пусть это и будет стоить порядком дороже, но вы будете знать, что работа выполнена так, как положено.

Видео

Предлагаем вашему вниманию серию материалов, которые помогут разобраться с процессом установки секционных ворот:

Фото

Вид ворот изнутри Варианты исполнения сэндвич-панелей Оформление в одном стиле Особенности устройства С калиткой Сэндвич-панель в разрезе Привод секционных ворот Порядок установки

Последняя редакция: 03.02.2015 Автор: Бундикова Полина Сергеевна

kaksdelatgarazh.ru
