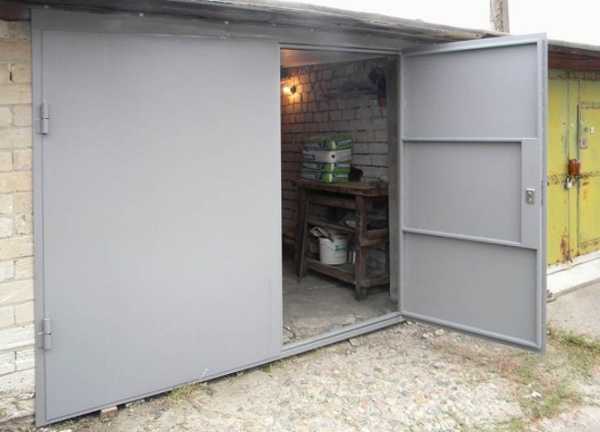

Распашные гаражные ворота своими руками



Распашная модель ворот – это классический выбор для гаража, ее надежность и удобство использования проверены не одним поколением автолюбителей. Простая и понятная конструкция, доступность комплектующих, навыки работы со сварочным аппаратом позволят значительно сэкономить на изготовлении и выполнить распашные гаражные ворота своими руками.

Подготовка

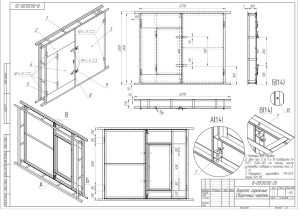

Чертеж

Начинать работу по изготовлению гаражных ворот следует с необходимых замеров, с помощью которых выполняются чертежи. Измерение длины и высоты проема и составление чертежа даст возможность правильно рассчитать метраж профильной трубы и уголка для рамы, площадь металлических листов для створок.

Инструменты и материалы для работы

  • профильная труба для каркаса и ребер жесткости;
  • стальной уголок;
  • оцинкованные листы металла;
  • петли для створок;
  • болгарка;
  • строительный уровень;
  • измерительная рулетка;
  • сварочный аппарат;
  • утеплитель;
  • деревянные планки, фанера.

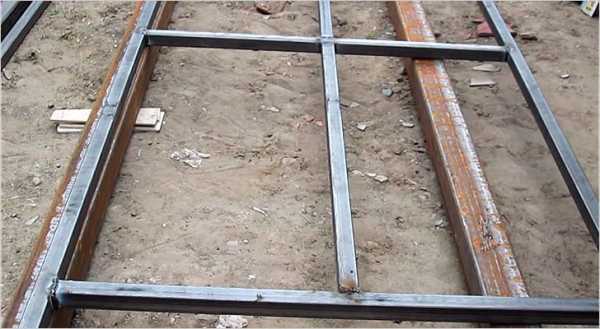

Изготовление каркаса ворот

Изготовление каркаса

Для изготовления каркасной рамы понадобится профильная труба размером 60×40 мм или металлический уголок 65×5 мм, эти материалы способны обеспечить достаточную прочность тяжелой конструкции, состоящей из двух частей – внешней и внутренней. Подготавливается ровная горизонтальная бетонная площадка, где можно разложить части рамы. В качестве основы подойдут бетонные блоки равной величины. Уголки или профиль укладываются по контуру будущих ворот и выравниваются, ориентируясь на показатели строительного уровня, в одной горизонтальной плоскости. Прямые углы проверяются сравнением длины диагоналей, которые должны быть идентичны, и специальным приспособлением. После проверки геометрии каркаса можно сваривать углы. Готовые швы шлифуются болгаркой, гладкая поверхность необходима для плотного примыкания створок. Для работы обязательно нужен напарник, чтобы придерживать тяжелые металлические уголки.

Створки ворот

Створки с ребрами жесткости

Потребуется 4 отрезка металлического уголка для вертикальных сторон каркаса, длина каждого на 10 мм меньше, чем размер рамы, и 4 отрезка для горизонтали, их размер равняется половине длины проема, из которой также вычитают 10 мм. Раскладываются заготовки для створок так же, как предыдущий каркас, выверяется геометрия отрезков и они свариваются. Если есть возможность, каркасы размещают в периметре готовой рамы, это позволяет контролировать углы между деталями. Необходимые зазоры для свободного движения створок оставляют при помощи вкладышей толщиной 5‒7 мм. Все части свариваются. Для придания прочности к каркасу приваривают дополнительный горизонтальный или диагональный отрезок.

Полотна створок вырезаются нужного размера из металлического листа. Для надежной защиты помещения он не должен быть тоньше 2‒3 мм. Одна из частей, обычно правая, выполняется на 20 мм больше, чтобы ворота запирались внахлест. Чтобы зафиксировать лист, его точечно приваривают по углам и середине. Основательную сварку начинают с нижней части конструкции. Предварительную сварку, выполненную в углах, срезают.

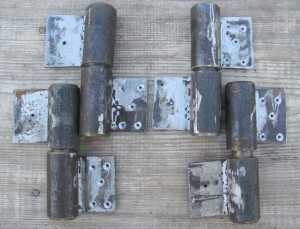

Крепление петель

Приваривание петель

Для массивной конструкции металлических распашных ворот необходимо использовать усиленные петли. Их нижнюю часть располагают на гаражной раме, а верхнюю приваривают к каркасу створки. Верх конструкции усиливают приваренной семимиллиметровой полосой металла, внутреннюю часть укрепляют арматурой. В качестве запоров закрепляют металлические штыри, для их фиксации в потолке и полу делают отверстия.

Установка

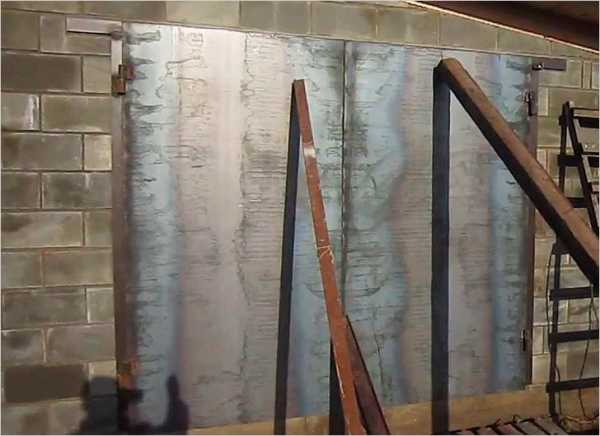

Монтаж гаражных ворот

Перед монтажом проводится последняя проверка конструкции, лежащей на горизонтальной поверхности. Если створки двигаются удовлетворительно, можно проводить монтаж распашных ворот. Две части рамы крепятся в проеме металлическими штырями длиной 20 см, их наружная часть срезается и обваривается. Две части каркаса соединяют сварными металлическими перемычками шириной до 4 см, расположенными не реже, чем через 60 см. После установки рамы навешивают створки и проверяют отсутствие помех при движении. Теперь наступило время позаботиться о замках, надежней использовать дублирующую систему из навесного и врезного механизма.

Покраска

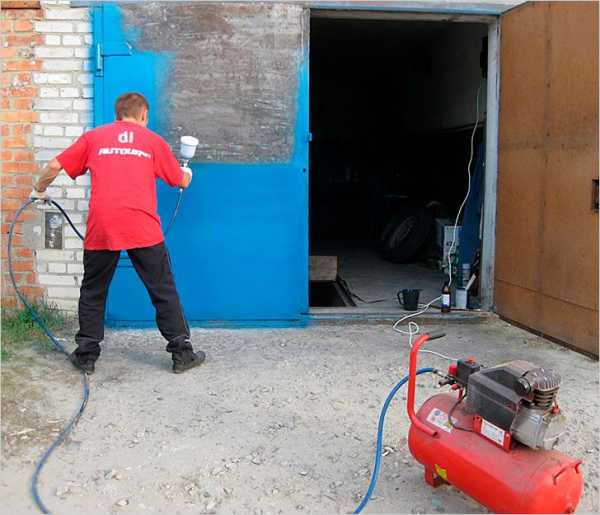

Для придания самодельной конструкции презентабельного вида ее грунтуют и красят. Чтобы выполнить эту работу приобретают:

  • кисть, валик или краскопульт;
  • грунтовка;
  • наружная эмаль.

Очищенную поверхность всех частей ворот покрывают грунтом в 2‒3 слоя, это улучшит адгезию металла и краски. Использование алкидной эмали позволит уберечь металлическую поверхность от влаги и ржавчины, придаст двери декоративную привлекательность. Для покраски лучше воспользоваться валиком или краскопультом, отдельные детали прокрашивают малярной кистью. После высыхания первого слоя рекомендуется повторить процедуру, это увеличит защитные свойства покрытия. Качественная обработка надолго защитит ворота от воздействия коррозии.

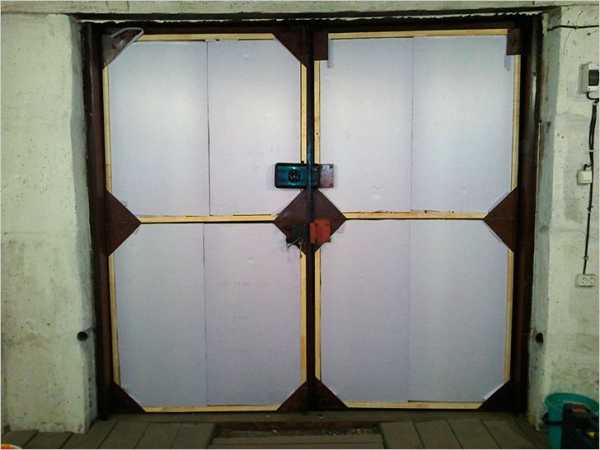

Утепление

Чтобы температура в помещении была комфортной и в зимний период,  гаражные ворота необходимо утеплить. Для этого потребуется деревянная обрешетка и любой утеплитель: минеральная вата, пенополистирольные или пенополиуретановые плиты. Утеплитель укладывается плотно, без щелей. Обрешетка удерживает слой утепления и создает дополнительную воздушную теплоизоляцию. Ее закрывают облицовочными плитами или листами фанеры, пропитанной антисептиком.

Чтобы удобней было заходить в гараж, в одной створке вырезают металл и навешивают калитку. Помочь, при возникающих в процессе монтажа затруднениях, может просмотр видео, где поэтапно показана установка металлических распашных ворот.

Видео

В этом видео показано, как варить гаражные ворота:

В этом видео показано, как сделать гаражные распашные ворота с замковым люком:

Последняя редакция: 11.08.2015 Автор: Олег Посольский

kaksdelatgarazh.ru

Чертеж гаражных ворот

Строительство гаража своими руками очень сложное и ответственное дело. Ведь это сооружение должно обеспечивать сохранность автомобиля в любую погоду. Самую главную роль играют гаражные ворота. Именно они не позволяют несанкционированное проникновение внутрь.

[sam id=»1″ codes=»true»]

Любая конструкторская идея нуждается в подробном описании и плане работ, тем более, если это делается в первый раз и своими руками. Перед непосредственным изготовлением и установлением нужно рассчитать приблизительные габариты сооружения. Для этого необходим чертеж гаражных ворот.

Как правильно делать чертеж своими руками

Составлять такой чертеж на самом деле несложно, и необязательно владеть какими-то специальными навыками. Чтобы создать эскиз достаточно иметь обычный лист бумаги и простой карандаш.

  1. Создание правильного чертежа своими руками состоит из следующих этапов:
    Определение необходимой ширины. Здесь необходимо знать, что минимально допустимая ширина гаражных ворот должна отталкиваться от его расстояния и корпуса автомобиля, и не должна быть меньше тридцати сантиметров. В основном большинство гаражных ворот имеют расстояние в 2,5-3 метра. А вот максимальная ширина составляет 5 метров. Следует обратить внимание на то, что замеры лучше всего проводить в нескольких местах. Если же показатели несколько разнятся, то лучше всего взять среднее арифметическое, тогда изделие точно хорошо и герметично станет по всей ширине;
  2. Определиться с высотой. Если само строение уже стоит, то высоту измерить достаточно просто. Ведь гараж строится под определенный автомобиль. Если это микроавтобус или большой джип – тогда высота может быть и 2,5-3 метра. А стандартные размеры гаражных ворот составляют 2-2,2 метра. Важно, чтобы не было проемов и отверстий, так как через них может попадать нежелательная влага.

После того как были произведены все замеры, можно делать чертеж своими руками. Многие специалисты рекомендуют продумывать ворота непосредственно перед строительством. Ведь необходимо рассчитать, куда они будут устанавливаться, в какую сторону или как открываться. При возведении гаража своими руками стоит очень внимательно подходить к этому вопросу, ведь если все сделать правильно, то и результат получится качественным.

Чертеж для распашных ворот своими руками

Безусловно, не все гаражные ворота можно сделать своими руками, без посторонней помощи. Легче всего устанавливать распашную конструкцию. Чертеж для таких гаражных ворот делается намного проще. Для этого на обычном листке бумаги рисуются две секции в форме прямоугольника.

Следует обратить внимание на то, что совсем необязательно, чтобы ворота были одинаковыми. Одна часть может быть длиннее и иметь специальный разъем для калитки. Все зависит от фантазии и пожеланий владельца. Красивые и необычные ворота, сделанные своими руками, будут привлекать внимание и удивлять гостей.

На каждые нарисованные ворота необходимо нанести их параметры. Также есть необходимость обязательно предусмотреть ребра жесткости для каждой секции. При использовании стандартных полотен достаточно наличие одного или двух ребер, которые размещаются по горизонтали.

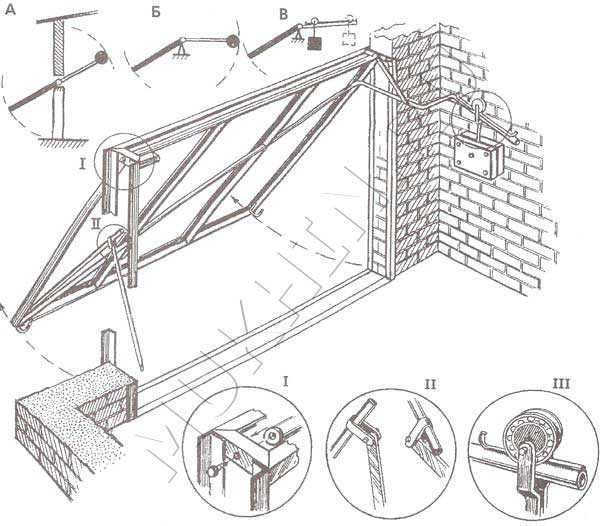

Чертежи для других типов ворот

[sam id=»2″ codes=»true»]

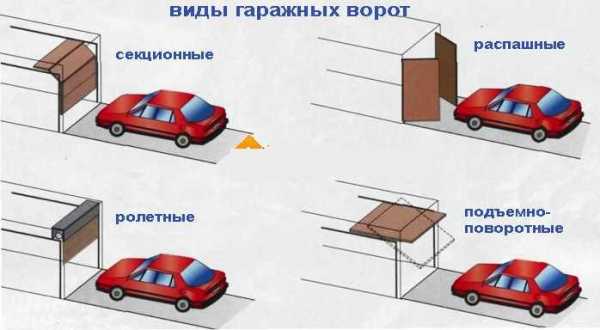

На самом деле на сегодняшний день гаражные ворота могут быть абсолютно разные, простые или же автоматические. Поэтому, если есть желание устанавливать оригинальные и модные, то достаточно своими руками сделать правильный чертеж и отправить заказ на фирму. Через несколько недель готовые ворота, по созданному эскизу будут красоваться в новом гараже.

Рисуется эскиз для других гаражных ворот аналогично распашным. Но при создании чертежей для иных конструкций следует помнить о некоторых нюансах, а именно:

  1. Если было принято решение устанавливать откатные или подъемные, то их чертеж состоит из одной секции, а ребра жесткости размещают как по горизонтали, так и по вертикали по две штуки;
  2. Для секционных гаражных ворот нужно также чертить цельный рисунок, но с учетом нужного количества секций. Для установки такой конструкции дополнительные ребра не нужны.

Таким образом, создать план можно своими руками достаточно просто, важно только соблюдать правила и следовать инструкции. Но чертеж — это лишь маленькая часть огромной работы, с которой все начинается. Ведь качественное строение гаража для автомобиля, разработка и установка надежных и крепких ворот поможет уберечь машину от различных погодных условий и прочего.

[sam id=»3″ codes=»true»]

vorotagate.ru

подготовка, работа над каркасом, монтаж


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



На выбор типа ворот для гаража в первую очередь влияет финансовое обеспечение и личное предпочтение владельца. На объектах с хорошей охраной устанавливают современные роллетные ворота. Прекрасно экономят пространство ворота подъемно-секционного, подъемно-поворотного и откатного типов. Самые надежные и простые в изготовлении распашные ворота. Для качественного выполнения ворот любого типа обязательно нужны чертежи гаражных ворот, набор инструментов, материал и умелые руки.

Распашные ворота

Ворота для гаража своими руками

Для самостоятельного изготовления ворот понадобится:

  • Чертеж ворот.
  • Профили.
  • Стальные уголки.
  • Стальные листы.
  • Наружные усиленные петли.
  • Инструменты (сварочный аппарат, болгарка, уровень, угольник и рулетка).
  • Запорные устройства.

Чертеж гаражных ворот выполняется еще на стадии проектирования гаража с указанием всех необходимых размеров. Размер ворот и гаража зависит от типа и количества транспорта, который будет находиться в гараже. Ширину ворот проектируют с таким расчетом, чтобы она была не меньше ширины автомобиля, плюс 60 см для свободного въезда. В основном проектируют ворота шириной в 3 метра, но можно установить и 5 метровые ворота.

Внимание! Расстояние между рамой ворот и перпендикулярной стеной гаража не должно быть меньше 80 см.

Высоту ворот определяют по размеру автомобиля. Для микроавтобуса нельзя делать ворота ниже 2,5 м. Распашные ворота состоят из двойной рамы, изготовленной из стального уголка в 65 мм, каркаса, изготовленного прямоугольного стального профиля или стального уголка в 50 мм и обшитого 3 мм листовым железом. Согласно составленному чертежу рассчитать необходимое количество материалов и закупить все на строительном рынке.

Изготовление рамы ворот

Раму ворот необходимо изготовить и установить до того, как будет возводиться фронтальная стена. Изготавливая раму под гаражные ворота, чертежи держите рядом с собой, чтобы не ошибиться с параметрами конструкции.

Из материала понадобится:

  • арматурные стальные прутья;
  • стальные полосы толщиной до 4 мм и шириной до 30 мм;
  • стальные уголки размером в 65 мм.

Внутреннюю и наружную раму изготавливают из нарезанного стального уголка. Должно быть 4 отрезка равных высоте конструкции, и 4 отрезка равных ширине ворот. Нарезать можно двумя способами: отрезки соответствуют размерам, указанным в чертежах, и отрезки больше указанных размеров на 10 см.

Подготовить ровную плоскость, используя уровень. На плоскость выложить нарезанные уголки и тщательно проверить углы, используя угольник. Приступить к сварке уголков между собой. Для получения прочного соединения края уголков накладывают один на другой. При выполнении сварки путем срезания края углов соединение получается в одной плоскости, но не такое прочное.

Важно! Исправить нарушенную геометрию рамы можно с помощью рычага, сделанного из обрезков уголка и приваренного к раме. Рычаг удерживают в нужном положении и приваривают уголки.

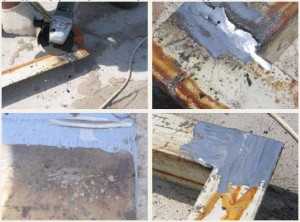

Со стороны прилегания створки огрехи, полученные во время сварки, нужно тщательно отшлифовать. Необходимо достичь максимально плотного прилегания створки и рамы.

Работа над каркасом для створок ворот

Размер каркаса для створок ворот должен быть таким, чтобы обеспечить плотное прилегание к раме ворот с наружной стороны.

Изготовление каркаса створок из прямоугольного профиля

Проектируя двухстворчатые гаражные ворота, чертеж выполняют с указанием размеров каждой створки отдельно. Для вертикальных стенок рамы отрезают профиль высотой ниже рамы на 15 мм в количестве 4 штук. Чтобы точно определить размер горизонтальных сторон створок, ширину рамы ворот делят на два, и отнимают 30 мм.

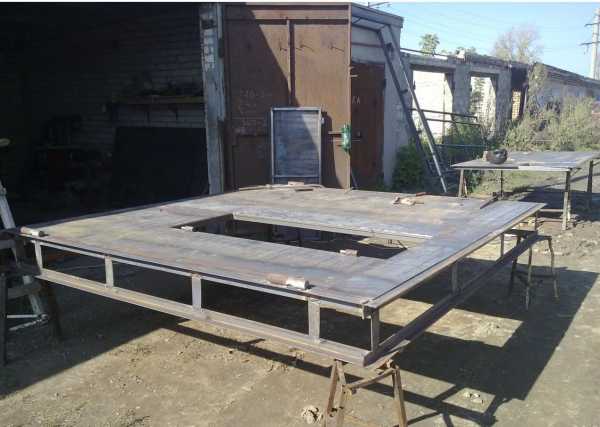

Для сварки рамы створок детали раскладывают внутри рамы ворот, что поможет избежать изменения геометрии и ускорит процесс работ. Для усиления кракаса посредине приваривают усиливающий элемент.

Изготовление створок гаражных ворот

Использование стальных листов сделает ворота крепкими и надежными. Высота отрезанного полотна стали должна быть на 4 см выше высоты проема ворот. По ширине листы будут отличаться. Ширина одного листа будет превышать ширину карскаса створок на 2 см, а ширина второго листа будет меньше на 2 см.

Оба полотна выступают за каркас снизу и сверху на 1 см. На створке, открывающейся во вторую очередь, полотно не полностью закрывает вертикальную сторону каркаса. Лист второй створки приваривается так, чтобы он выходил за каркас на 2 см.

Если предполагается дополнительная створка в констукции, то распашные гаражные ворота своими руками, чертеж будут иметь несколько другой вид и для изготовления конструкции понадобятся дополнительные уголки.

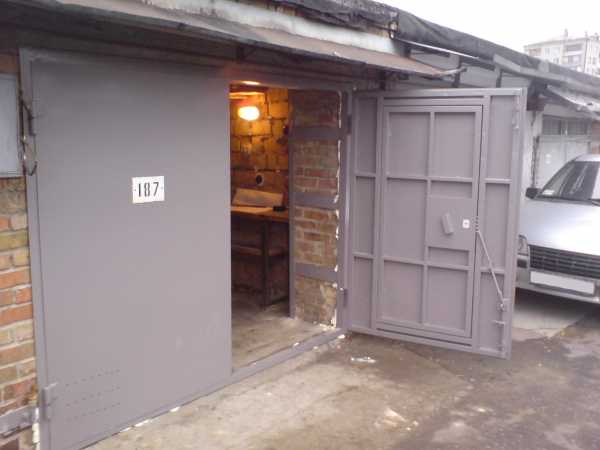

Гаражные ворота с дополнительной створкой

Важно! Варить листовой материал необходимо начинать с прихвата полотна по углам и середине. Выполняя точечные движения весь лист приваривают, соблюдая расстояние между точками до 15 см. Когда лист полностью будет приварен, сварку на углах срезают, чтобы избежать деформации полотна.

Наступил момент крепления усиленных петель. К раме ворот привариваются нижние части петель. Верхние части привариваются к створкам. Усилить крепление петель помогут наваренные на половинки петли и створки полоски металла.

Усиление крепления петель

Вся конструкция собирается и проверяется ее работа. Створки должны открываться и закрываться легко.

Установка конструкции

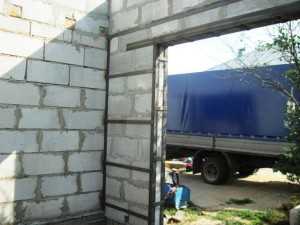

Приступить к возведению стен гаража. Когда стены поднимутся на высоту в 50 см, приступить к монтажу двух рам ворот. При установке необходимо тщательно проверять расположение ворот по вертикали и горизонтали.

Монтаж ворот

Для соединения рам между собой используются полоски металла, которые приваривают на расстоянии 60 см друг от друга. Продолжается возведение фронтальной стены, плотно заполняя пространство между рамами кирпичами. Для прочного монтажа рамы в кладку, к ней привариваются арматурные пруты длиной более 20 см. На всю высоту понадобится по три прута с каждой стороны.Прутья вмуровываются в шов между кирпичами.

Когда стенка будет возведена до верха рамы ворот, устанавливается бетонная или металлическая балка перекрытия. Продолжается возведение стен до завершения работ.

Запорные устройства и замки

В основном устанавливаются простые запоры на одну из створок внутри помещения. Верхний запор входит в потолок, а нижний в пол в специально просверленые отверстия. Для второй створки устанавливается замок. Язычки замка цепляются за прочно зафиксированную створку. Распашные ворота снаружи усиливают навесным замком.

Изготовленные распашные гаражные ворота своими руками, чертеж, конструкция, схемы могут стать гордостью любого мужчины. Изготовленная своими руками конструкция кажется более надежной. При желании можно украсить гаражные ворота декоративными элементами выполненными тоже своими руками.

Установка гаражных ворот

rusograda.ru

Распашные ворота. Пошаговая инструкция изготовления

Изготовление металлических ворот для гаража распашного типа – это самая простая и надежная конструкция. Сделать такую несложную работу по силам человеку, обладающему навыками сварочных работ и выполнения простых слесарных операций. Главное знать, как это делать и ответственно относится к выполнению пошаговой инструкции.

Начинать делать такую конструкцию можно во время возведения стен гаража, особенно при кладке лицевой стены. Для того чтобы сделать оптимальные по размеру гаражные ворота своими руками, в первую очередь необходимо сделать чертежи с учетом размеров вашего авто.

Важно! При определении ширины створок и всей конструкции, учитывайте требование – зазор от борта авто до лутки был не менее 300 мм по одной стороне. Высота ворот – не менее 2000 мм.

Особенности конструкции распашных ворот в гараж

Распашные гаражные ворота состоят из 2 основных деталей:

  • рама или лутка. Ее изготавливают из уголка с полкой от 50 мм и монтируют при возведении лицевой стены, затем выкладывая стенку, кирпич кладется в проем между уголками лутки. Можно сделать раму из профильной трубы, но она делает проем уже. Такая лутка устанавливается в готовый проем для ворот и крепится с помощью приварки к закладным деталям, замурованных в стенку. Можно просверлить трубу и стену и закрутить саморезы или анкера;
  • створки ворот. Можно сделать конструкцию из 2 деталей или оборудовать одну калиткой. Створки устанавливаются на петли, для удобства приваривают небольшие отрезки толстого металла к петлям и затем приваривают к раме. Створки можно делать из уголка или профиля, затем их зашивают металлом, толщиной от 2 мм.

Как сделать ворота на гараж?  Вам потребуется посмотреть видеоролики и изучить статьи с инструкциями. Но лучше посоветоваться с опытными соседями по гаражному кооперативу и подсмотреть, как работают профессионалы.

Пошаговая инструкция изготовления распашных ворот для гаража

Собираетесь изготовить гаражные распашные ворота своими руками, перед началом работ подготовьте к работе инструмент и оборудование и закупите стальной лист и металлопрокат.

Подготовительные работы

Для примера разберем, как сделать ворота для гаража своими руками размером по ширине 3000 мм и высотой 2200 мм, без калитки. Нам потребуется закупить и порезать на детали;

  1. Из уголка с полкой 63 мм будет изготовлена лицевая рама, для этого потребуется отрезать 4 детали:
  • 2 детали для стоевых, размером 2200 мм. На концах зарезается угол 450, для стыковки с перемычками;
  • 2 детали для верхней и нижней перекладины, длиной 3000 мм. На краях также зарезаем углы для соединения.
  1. Для внутренней рамы подготовим аналогичные детали. Дополнительно, в зависимости от толщины стены бокса, подготовим 12 полос, толщиной 4-6 мм. Эти детали понадобятся для перемычек между рамами.
  2. Для изготовления створок необходимо приготовить:
  • стоевые детали, длиной 2180 мм, с зарезанными углами на краях для стыковки – 4 шт;
  • для верхней и нижней перекладины готовим детали с зарезанными углами, длиной 1490 мм – 4 шт;
  • можно сделать еще одну перемычку и установить ее посередине створки, но углы ворот в этом случае легко смогут загнуть воры – вандалы и проникнуть в гараж. Мы советуем сделать диагональные 2 ребра из профиля или уголка. Такая работа потребует увеличения затрат времени и средств на покупку лишнего материала и выполнение более сложной работы, но углы створок выдержат атаку варваров. Они устанавливаются после обшивки ворот металлом.
  1. Листы металла, толщиной 2 мм. для одной створки потребуется подготовить сборную часть, размером 2200/1470 мм и вторую 2200/1510 мм.
  2. Листы пенопласта, толщиной 30-35 мм для утепления створок.
  3. Листы ДВП или фанеры.
  4. 4 петли, диаметром 32 мм.

Для работы подготавливаем:

  • сварочный аппарат;
  • электроды АНО – 21 или МР-3;
  • верстак с тисками;
  • ровное место для работы;
  • болгарка с зачистным и отрезными дисками;
  • набор слесарного инструмента.

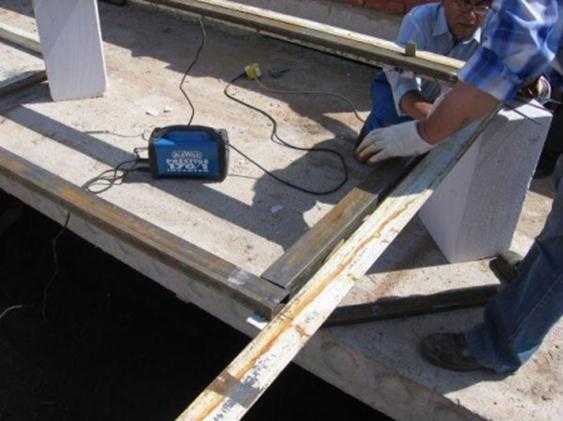

Делаем раму

Изготовление распашных ворот необходимо проводить на ровной поверхности. Для этого можно использовать козлы, или просто выложить тумбы из кирпича. Главное, чтобы подставки были выставлены по уровню.

Ни основание выкладываем заготовки, стыкуем их по угольнику и прихватываем каждый угол в одном месте. Теперь промеряем диагональ. Допускается отличие размера по сторонам не более 5 мм. Лутка выставлена правильно, теперь ее нужно обварить с 2 сторон.

По такому же принципу изготавливаем внутреннюю раму. Устанавливаем их в проем, расклиниваем и фиксируем рамки. Теперь требуется выставить лутку по уровню. Проверяем все пространственные положения плоскостей и добиваемся правильного расположения рам. Теперь скрепляем их между собой перемычками из полос металла. По ширине ставим по 4 полоски, по высоте по 3.

Полосы надежно провариваем. Зазоры между луткой и стеной уплотняем монтажной пеной.

Рама готова, можно переходить к следующему этапу, но перед этим, чтобы не ждать пока остынут петли. Обильно смазываем петли солидолом, затем их нужно приварить к пластинам, вырезанным по ширине петель из листа, толщиной 8-10 мм. При этом не забывайте помечать левые и правые петли, чтобы не перепутать их. Варить нужно с 2 сторон, обязательно проваривая корень шва.

Изготовление створок

Распашные ворота изготовить немного сложнее, чем раму. Сначала стыкуем и прихватываем створки, затем промеряем диагональ. Убедившись в правильном пространственном положении деталей и конструкции, приступаем к ее обварке. Варим профиль со всех сторон, затем швы зачищаем болгаркой и проверяем качество сварки.

Отрезаем от листа металла по длине размер 2200. Выкладываем заготовку на створку и сдвигаем ее от края наружу на 20 мм. Это будет дверка с нахлестом, для перекрывания зазора между створками. Прихватываем деталь  несколькими прихватками в потолочном положении, чтобы она не сдвинулась.

Замеряем размер недостающей части обшивки и вырезаем ее из остатков листа. Эта доточка будет выполнена из нескольких частей, но если закупить лишний лист металла, ее можно сделать из одной детали. Укладываем деталь с выступом 5 мм по длинной стороне, стыкуем и прихватываем листы между собой и к основанию.

Теперь перевернув створку, постепенно продвигаясь и прижимая лист к профилю зажимами, делаем небольшие провары, длиной 20-40 мм. Отмеряем размер по диагонали и отрезаем ребро жесткости, уменьшив его на 200 мм. Укладываем жесткость и прихватываем ее. Теперь стыкуем к ней 2 отрезка диагонального усиления, зарезаем угол по разметке, состыковав эти детали, прихватываем и провариваем их между собой и к листам.

Изготовление 2 створки в гараж своими руками производится аналогично с первой. Но при укладке листа, его сдвигают внутрь на 15 мм, для захода притвора. Самому сделать ворота в гараж  можно, но лучше позвать друга, который поможет их переворачивать и устанавливать.

Гаражные двери своими руками почти готовы. Остается разметить от верха и низа 200 мм, правильно уложить петли с приваренными пластинами и обварить их. Помните, что на створках варятся,  часть петли с отверстием («мама»), «папы» со штоками привариваются к лутке.

Остается, пожалуй, самая сложная работа при изготовлении ворот для гаража. Необходимо установить и навесить петли.

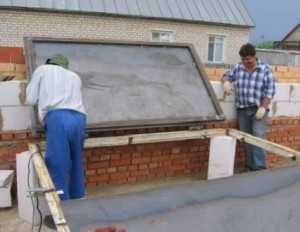

Установить тяжелые ворота на гараж своими руками не получится, в любом случае потребуются помощник. Внизу укладываем закладные толщиной 10 мм, устанавливаем металлические ворота на подставки. С петельных сторон ставим закладные, толщиной 5 мм и между створками  ставим 10 мм отрезки листа. Таким образом, двери у нас расклинены в лутке. Теперь важно выставить створки по уровню и можно варить петли к раме, перед этим смазав из солидолом.

Гаражные распашные ворота своими руками практически готовы.

Подготовка ворот к покраске, установка замка и внутренняя отделка

Перед покраской необходимо выполнить ряд работ;

  • болгаркой зачистить все швы и места провара листов к дверям. Это нужно делать аккуратно. Металл при нагреве выступает вверх небольшим валиком, который виден после окрашивания. Удалить его можно шабером.
  • врезаем замок. Выбор зависит от желания и возможностей каждого человека. Многие предпочитают сочетание винтового и навесного замков. Но лучше поставить врезной замок сувальдного типа. У меня стоит замок «Класс» уже больше 15 лет и ни разу не ломался. К этому следует добавить, что такие замки закрываются на три стороны. Останется только поставить противосъемные шипы с петельной стороны. Для этого можно приварить 2 отрезка прутка, диаметром 10-12 мм и разметив места их входа в раму, сделать паз. В этом случае, вандалы не смогут попасть в гараж, даже срезав петли.
  • обезжириваем все поверхности растворителем и грунтуем конструкцию. После высыхания, можно покрасить ворота молотковой или другой краской.
  • ворота из металла необходимо утеплить. Для этого заполняем внутреннюю поверхность листами пенопласта. Сверху створки закрываем листами ДВП или фанеры, предварительно обработав их антисептиком.

Как сделать гаражные ворота своими руками? Опытный сварщик выполнит все работы в течение 2 дней. Если вы начинающий мастер, потребуется затратить больше времени. Но если относится к работе ответственно и выполнять все рекомендации, владелец гаража получает опыт и отличные и надежные гаражные ворота.

При желании можно сделать декоративную отделку, обратившись к кузнецам, которые подготовят любые детали по эскизам. Останется только уложить и приварить их на створки. Совершенствуйтесь, делайте все возможные конструкции своими руками – это не только сэкономит средства семейного бюджета, но даст вам бесценный опыт.

Удачи.

postroigarage.ru

Схема распашных гаражных ворот: основные элементы конструкции


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Цена услуг строительства гаража под ключ для большинства владельцев автомобилей оказывается чрезмерной, поэтому многие отдают предпочтение самостоятельному изготовлению и установке гаражных ворот. Схема распашных гаражных ворот считается самой простой и доступной в плане технологии производства в домашних условиях — на основе металлической конструкции и усиленных гаражных петель.

Готовое проемное изделие

Особенности конструкции и материалы

Размер для своих будущих гаражных ворот выбирайте в соответствии с размерами Вашей машины. Обычно для стандартной «легковушки» вполне достаточно стандартного проема:

  • Высота — до 2 метров;
  • Ширина — не менее 2,5 метра.

Рама наружная и внутренняя – это уже рабочая схема, ворота гаражные распашные лучше делать из угловой стали от 65 мм. Иногда верх рамы используют в качестве перемычки, зашивая балку всплошную.

Для сварки основы и ребер жесткости створок берут уголок или предпочтительнее — профиль (благодаря упрошенной подгонке и низшей цена). Для гаражных ворот стандартных габаритов 2 х 2,5 мм приобретите в магазине с запасом проф. трубу сечением 40*25 мм или 40*40 мм. Помните, увеличивая размеры ворот, необходимо и увеличить размер и толщину стенок профиля. Готовые каркасы створок обшейте листовой сталью, толщиной от 2 мм, или таким современным материалом, как профнастил (металлопрофиль) с антикоррозийным ПВХ-покрытием.

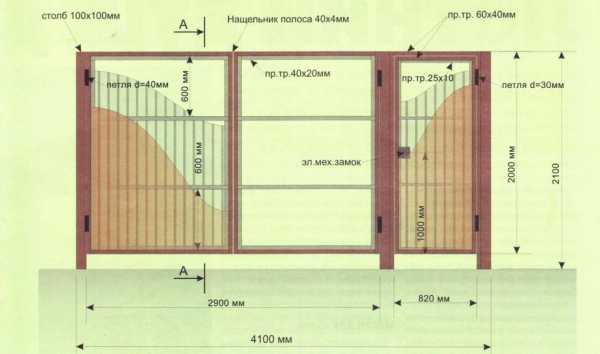

Пример чертежа

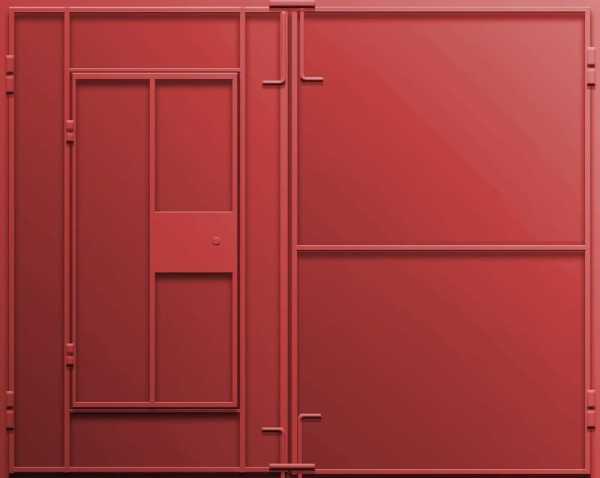

Усовершенствование калиткой

Хотите сэкономить время и тепло – это две главные причины, почему стоит оснастить распашные ворота дополнительной входной дверцей. Её врезают в одну из сторон полотна. Подобный гаражный «люк» чаще всего имеет размеры – 1,80×0,80 м, и может быть выполнен с порогом или, по желанию, без него. Для гигантского промышленного образца дверку делают «2 в 1», где предусмотрена не только возможность проезжать легковому транспорту, но и одна из створок рассчитана для прохода людей.

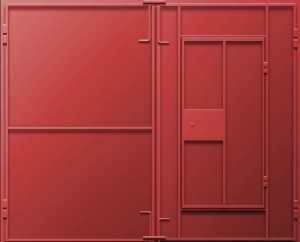

Ворота с калиткой

Если покупать готовые модели, то калитка в основном оценивается надбавкой приблизительно в 30-35 %. Преимущество в том, что даже если у Вас уже есть цельные распашные ворота, то своими руками можно легко обустроить такое дополнение. Для этого снимите одну из створок и вырежьте отверстие в ней предпочтительного размера, укрепите края наличниками. Плотный контакт калитки обеспечивают обшивкой резиновым уплотнителем. Приварив к полотну петли, нужно усилить точки соединения металлическими пластинами, установить удобную для открывания ручку и не менее надежный, чем на воротах замок.

Этапы производства и монтажа

Крепежная рама

Начните работы с изготовления крепежной рамы, состоящей из внутреннего и внешнего обода. Возьмите металлический уголок, отрежьте нужного размера и количества заготовки. Далее надо разложить их в форме периметра будущей рамы.

Важно! Все свариваемые конструкции должны быть в соответствии с выбранным эскизом, идеально ровными и «плоскими». Для этого кладите рамы на поверхность снизу абсолютно плоской поверхности, это позволит не допускать перекосов при сварке. Постоянно применяйте строительный, водный или любой другой уровень (нивелир), углы выставляйте угольником.

Проварите всю конструкцию, обратите внимание, что качество швов должно быть максимально возможно высоким, ведь навешиваемое будущее полотно будет внушительно тяжелым. Проверьте плотность прилегания к раме и отшлифуйте поверхность болгаркой. Выполните аналогичным образом сборку внутренней рамы (сварные швы можно оставить не зашлифованными).

Процесс сварки

Сварка и обшивка створок

На втором этапе рекомендуется выполнить несущую основу под распахивающееся полотно — каркас обеих створок. Также сделайте заготовки согласно схеме, а процесс полностью совпадает с предыдущем этапом изготовления крепежной рамы.

Далее направляющие вставьте в раму, хорошо выровняйте по вертикальной и горизонтальной прямой. Помните, что между каркасом дверки и рамой нужно оставить небольшого размера зазор для удобства и легкости хождения створок. Не забывайте всё проверять нивелиром и угольником, окончательно обварите конструкцию, хорошо проварите несущие элементы, дополните ребрами жесткости и обрешеткой.

Сборка рамы

Процесс обшивки ворот также начинается с подготовки материалов — обрезки железного, оцинкованного полотно по размеру каркасов створок и типу обрешетки. Оставьте полоску полотна с одной стороны для нахлеста — левая створка должна быть больше на 2 см профиля правой створки.

Листы приваривайте к каркасу, начиная снизу, и двигайтесь по периметру. Следует приварить петли по схеме: верхняя часть к наружной створке, нижняя – к раме. Рекомендовано приваривать с внутренней стороны кусок арматурины — вкладку, позволяющую петлям лучше держаться. При сварке фиксируемые листы могут ездить по основе, выгибаясь и выходя из углов. Во избежание перекосов при сварочных работах листы приваривайте к раме по углам, а после завершения – срежьте точки. Это упростит и ускорит работу, а также улучшит результат и внешний вид изделия.

Установка запоров и покраска

Необходимо установить запоры, навесные или внутренние как более надежные замки. Некоторые монтируют свои конструкции стопор и внутренний засов. Стопоры защитят и стабилизируют полотно при значительных порывах ветра, не дадут им болтаться в открытом положении. Сделать стопоры можно из металлических прутов с рукоятками, двигаясь в полой трубе по принципу шпингалеты в окне, они будут цепляться в закрытом состоянии за раму.

Запор-защелка

Можно продумать запор в виде защелки, который по устройству представляет собой металлическую пластину с приваренными ограничивающими движение упорами. Стержень вместе с ограничителем, ушком крепления шпагата работает от тонкого тросика, выведенного в тайное место, известное только Вам, действует через толкающую стальную пружину.

Дернув за тросик, сдвигается стержень, сжимающий пружину — калитка или ворота готовы к открытию. Опустив тросик, защелка автоматически закроется под усилием натянутой пружины.

Все металлические элементы надо покрасить, чтобы защитить конструкцию от повреждений внешней среды, погоды и как результат — коррозии. Перед покраской пройдитесь по воротам грунтовкой, краску же кладите в 2 слоя, отдавая предпочтения специальным составом по металлу.

Монтаж

После полного высыхания створок, приступайте к последнему виду работ – монтажу распашных ворот. Изначально установите внешнюю и внутреннюю крепежные рамы к откосам, применяя металлические штыри длиной примерно в 15 см. Концы будут выступающие наружу, обрежьте и обварите так, чтобы они в итоге не мешали закрываться, а затем еще зашлифуйте и герметизируйте швы. Рамы ворот, как внешнюю, так и внутреннюю, скрепите между собой пластинами толщиной 5 см. Приваривать пластины желательно через каждые 0,5 метра, затем навешайте створки на приваренные и усиленные гаражные петли.

Технология сварочных работ

rusograda.ru

Гаражные ворота распашные металлические фото инструкция

При учете нынешних цен на гаражные ворота, все больше и больше автомобилистов принимает решение сделать гаражные ворота распашные (металлические). Из фото отчета Вы поймете что сделать ворота для гаража распашного типа – это не так сложно, как могло показаться. Давайте рассмотрим, как осуществить это, немного подробнее.

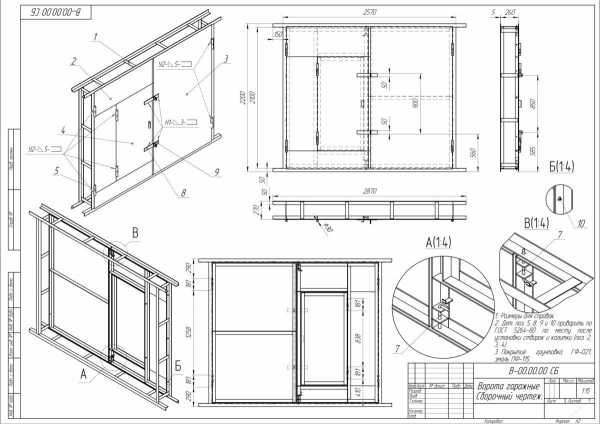

Чертеж гаражных ворот

Скачать чертеж в хорошем качестве

Идеальным вариантом обустройства ворот можно считать такой, при котором вы еще при строительстве гаража выполните каркас ворот и вмонтируете его в постройку. Причем, сделаете это таким образом, что конструкция будет предельно жестка, и не произойдет расшатывания.

Рама под гаражные ворота

Рама под гаражные ворота изготавливается с использованием уголка 75 – 100 мм. Иногда пользуются профтрубой 60 на 40 мм. Можно пользоваться обеими вариантами, в зависимости о того, что вам удобнее.

Если для изготовления рамы вы используете профтрубу, то её сварка должна производиться в ребро (в этом случае, длина боковых стоек будет меньше высоты проема на 80 мм).

Если для изготовления рамы вы используете уголок, то сваривание концов должно производиться под 45°, чтобы сделать все точно, пользуйтесь стуслом или строительным уголком. Направление угла должно быть к проему.

Первым делом нужно произвести нарезку заготовок под раму. Это делается на ровной горизонтальной поверхности – бетонной стяжке, асфальтной площадке.

После выставления заготовок и состыковки концов, нужно провести проверку диагоналей. Их длина должна быть одинаковой.

Для начала нужно немного «прихватить» заготовки при помощи сварки, после чего, нужно опять провести проверку диагоналей и плоскости. Если все хорошо, детали свариваются окончательно.

Если произошел перекос рамы (бывает и так), она может быть вытянута при помощи ударов молотка, или пользуясь предварительно приваренным стальным прутом как рычагом.

После окончания работ по каркасу, он должен быть примерен к вашей постройке (во избежание неприятных сюрпризов в дальнейшем).

Должна быть произведена зачистка всех сварных швов при помощи болгарки.

Створки под гаражные ворота

Первым делом, следует определится с материалом створок. В зависимости от того, каким он будет, изготавливается более или менее прочный каркас под створки.

Чтобы изготовить каркас под створки ворот гаража, чаще всего пользуются профильной трубой 20 на 40, у которой толщина стенки не меньше 2 мм. Она удобна в работе, эстетична и обладает достаточной прочностью.

Для свободного открытия створок, следует позаботиться о зазоре (примерно 5 мм). Следовательно, производим замер внутренних размеров каркаса, и отнимаем 10 мм. А от боковин отнимаем еще 80 мм.

После сварки рамки каркаса створок (в процессе следим за размерами) и примерки ее на воротную раму, следует приступать к перекладинам. Замер размеров производиться при помощи простого приложения трубы на каркас створок.

При обшивке створок профнастилом или вагонкой, можно приступать к навариванию петель, и монтажу, так как обшивка будет производиться поверх готовой конструкции.

Если ворота обшиваются при помощи металлического листа, то именно этим и следует заняться на данном этапе работ. Чтобы это осуществить, следует произвести замер металлического листа, приложить его к рамке створок, выровнять и «прихватить» его при помощи сварки по центру. После этого, следует прихватывать точечно по направлению к краям, с интервалом 20-30 см. Таким образом, можно избежать деформации и изгиба листа при нагреве.

Как правильно приварить петли к воротам

Важный и ответственный  момент это приварка петель к воротам, первым делом заложите в петли немного солидола (чтобы они внутри не сварились между собой), потом приварите площадки к петлям толщина 3-5мм, как показано на фото.

А вот теперь на выставленные ворота на раме можно приваривать петли,

ВАЖНО — не обваривайте петлю полностью, поставьте несколько точек и попробуйте открыть ворота, и только убедившись что они хорошо открываются и закрываются можно полностью приваривать площадки петель к раме и воротне.

Видео как сварить гаражные ворота распашные

Ну, вот и все, после монтажа петель и установки, ворота готовы!

postroyka-dom.com

преимущества, особенности конструкции, изготовление своими руками

Современные технологии позволяют изготавливать металлические ворота для гаража с различными конструктивными решениями. Качественные ворота обеспечат сохранность автомобиля, инструментов и других принадлежностей в гараже. Самыми распространенными являются распашные гаражные ворота — их конструкция оптимальна по соотношению цены и надежности. Есть различные виды комплектаций гаражных металлических ворот, а при желании их можно оснастить автоматическим приводом.

Чем хороши распашные ворота?

Из положительных характеристик ворот распашных с калиткой, можно отметить простой монтаж, который выполняется в короткие сроки. Также они ценятся за:

  • Срок службы, который составляет более 50 лет;
  • Надежность конструкции;
  • Отсутствие шума при эксплуатации ворот;
  • Высокую степень герметичности и теплоизоляции;
  • Ценовую категория, доступную большому кругу потребителей.

Конструктивные особенности

Минимальная комплектация металлических распашных ворот состоит из каркаса, металлических створок, замочных механизмов, засовов и петель. Также, можно заказать несколько типов замков или присутствие дополнительного элемента в виде калитки или форточки. Возможно оборудование ворот электронной системой безопасности. Фурнитура заслуживает отдельного внимания. Комплектация распашных ворот с калиткой предусматривает стандартную толщину створок в 2 мм, наличие петель и замка. Если есть калитка, необходимы специальные петли на подшипнике закрытого типа. Чтобы узнать, сколько стоит фурнитура и железные конструкции для гаражных распашных ворот, необходимо заранее определиться с их комплектацией.

Чертеж распашных ворот (нажать для увеличения)

Изготавливаем распашные ворота своими силами

Самостоятельное изготовление распашных ворот не требует наличия дорогого и труднодоступного оборудования. Материалы также доступны в любом строительном центре. Еще до начала работ следует подготовить:

  • Металлические уголки;
  • Стальные профили;
  • Листовой металл с толщиной от 1 до 3 мм;
  • Фурнитуру;
  • Крепежные элементы.

Сначала, изготавливается рама под металлические гаражные ворота из уголка размером 75-100 мм. В некоторых конструкциях используется профильная труба 60х40мм. Оба варианта универсальны, и часто применяются на практике. При использовании профтрубы, сварка выполняется в ребро, при этом стоит учесть, что длина боковых стоек будет на 80 см меньше высоты проема. Если для создания рамы берется уголок, сварочные работы производятся под 45 градусов с наклоном к проему. После завершения сварки каркаса, все сварные швы зачищаются с использованием болгарки.

Рама для распашных ворот гаража

Затем, можно приступать к изготовлению створок для распашных металлических ворот. Для каркаса створок применяется профтруба 20х40 с толщиной стенки 2 мм и больше. Такой толщины достаточно для обеспечения прочности и устойчивости к деформациям. Чтобы створки свободно открывались и закрывались, потребуется оставить зазор размером примерно в 5 мм. В этом случае, производится замер основания, вычитается 10 мм, и от боковин минусуется 80 мм.

Изготовление каркаса распашных ворот гаража

Каркас для створок гаражных ворот стыкуется при помощи сварки. В процессе работы, нужно постоянно контролировать размеры каркаса. Готовый каркас меряется на проем, если размеры соответствуют, можно приступать к изготовлению перекладин. Чтобы получить необходимые параметры, достаточно приложить трубу на каркасное основание створок.

Основные элементы конструкции распашных ворот

В процессе работ по обшивке листового железа профнастилом или вагонкой, навариваются петли, так как обшивка выполняется уже на готовой конструкции. Если в качестве обшивки используется листовой металл, то петли должны быть обязательно приварены на данном этапе. Далее, листовое железо прикладывается к створке и «прихватывается» сначала по центру, а потом по направлению к краям, при помощи сварочного аппарата.

Внимание! Интервал «прихватывания» составляет 20-30 см. Соблюдение технологии позволит не допустить деформации листа при воздействии высокой температуры.

Специфика приваривания петель к гаражным воротам

Сварка петель ворот гаража

Этап приварки петель является ответственным моментом. В первую очередь, выполняется закладка солидола внутрь петель в целях предотвращения схватывания между петельными элементами. Затем, производится сварка площадки с петлями, по толщине примерно от 3 до 5 мм. Только после выполнения данного этапа, можно приваривать петли к самой конструкции.

Совет! Не стоит обваривать петлю сразу. Рекомендуется сначала поставить несколько отметок и попробовать открыть ворота. Если открытие происходит легко, площадки петель уже окончательно привариваются к раме и створкам.

После завершения установки распашных ворот в гараж, стоит продумать их утепление и оборудовать хотя бы навесной замок. Гараж можно сделать теплым только полностью утеплив ворота, стены и кровлю. Качественное утепление сделает эксплуатацию гаража более комфортной и функциональной. В нем можно будет не только хранить автомобиль, но и выполнять его обслуживание, а также оставлять на зиму заготовки и овощи.

Самым простым способом выполнения теплоизоляции распашных ворот для гаража является установка деревянной обрешетки с любым подходящим утеплителем. Это может быть пенополистирол, базальтовый утеплитель, минеральная вата или пенополиуретан. Благодаря обрешетке, создается дополнительный воздушный слой, который улучшает теплоизоляционные качества обшивки. Чтобы закрыть слой утеплителя, покупайте фанеру или листовые плиты, специально предназначенные для облицовки поверхностей. Для удобного захода в гараж, металлические ворота практически всегда оборудуются калиткой.

vseogarage.ru
