Подвесные откатные ворота своими руками: пошаговая инструкция

Несколько слов о подвесных откатных воротах

Подвесные откатные ворота чаще всего используются в промышленных зданиях: в ангарах, складах, гаражах, доках и так далее.

Откатные ворота имеют модульную конструкцию, благодаря конторой легко выполняется сборка. Чаще всего ворота изготавливают из стали. Детали для крепления покрывают слоем цинка, который защищает их от коррозии.

Классические ворота с двумя створками из железа либо дерева уже не пользуются такой популярностью, как ранее. На смену им приходят современные конструкции, которые являются более удобными в эксплуатации. К подобным воротам можно отнести подвесные, которые актуально использовать как в роли гаражных дверей, так и в роли въезда на участок.

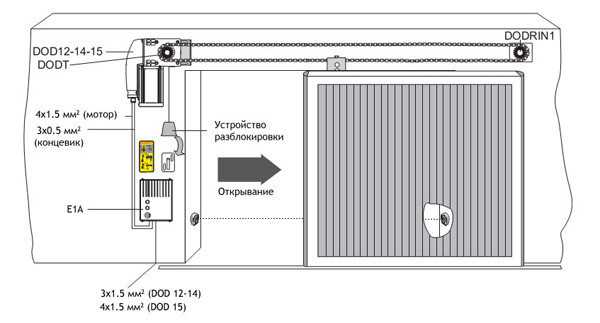

Схема установки приводов на подвесные сдвижные ворота.

Подвесные ворота устроены по такому же принципу, как откатные. Отличие только в том, что в конструкции подвесных ворот используется направляющая, которая крепится к верхней балке перекрытия. Откатные же ворота содержат рельсу. Подвесная конструкция изготавливается с использованием пластика либо листового металла. Движение створки будет происходить вдоль ограждения либо стены. Подобные ворота могут иметь автоматизированный либо ручной привод.

Особенности подвесных откатных конструкций

Первым элементом, который необходимо установить, является направляющая. Она должна быть из качественного металла, чтобы удерживать на весу створку.

Основные особенности, которые содержат подвесные откатные ворота:

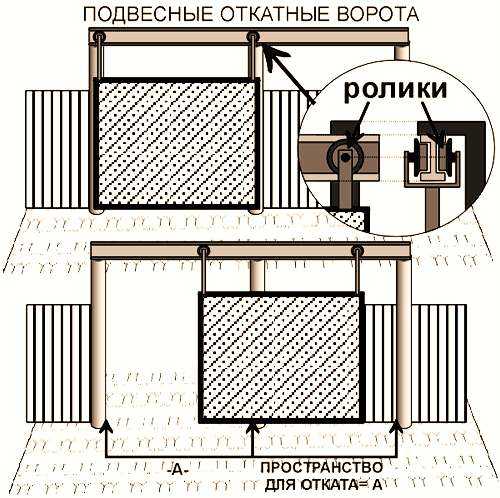

Подвесная конструкция способна сэкономить место перед въездом, что может быть достаточно актуально при небольшой ширине проезда.
Нет необходимости постоянно расчищать въезд от снега.
Подобная конструкция устойчива к ветру.
Для того чтобы установить ворота, необходимо наличие свободного места вдоль их линии открытия.
Верхняя белка, к которой необходимо крепить направляющую, ограничивает ворота по высоте.

Зимой понадобится регулярно чистить направляющую от снега.

Список необходимых материалов для установки ворот

Материалы, инструменты и покупные изделия, которые понадобятся, чтобы установить подвесные откатные ворота своими руками:

При производстве откатных подвесных ворот любого размера и веса допускается использование не более двух тележек на одну створку.

Металлическая труба квадратного сечения 40х40 мм и 20х20 мм для каркаса.
Профнастил, листовой металл либо сэндвич-панели, которые понадобятся для изготовления полотна.
Труба квадратного сечения 120х120х4 мм, которая нужна будет для выполнения верхней балки и опор.
Направляющая, которая имеет длину в два раза большую, чем ширина ворот (чаще всего это будет 6 м).
Комплект фурнитуры, который содержат откатные ворота.
Комплект автоматики, который понадобится для того, чтобы автоматизировать откатные ворота (процесс открывания и закрывания).

Сварочный аппарат.
Врезной замок.
Болгарка.

Пошаговая инструкция того, как изготовить и установить подвесные откатные ворота своими руками

Чаще всего ширина ворот, которая является стандартной для легковых автомобилей, не превышает 3 м.

В случае, если есть желание сделать ворота шире, для того чтобы облегчить конструкцию, можно сделать их двухстворчатыми, раздвигающимися в разные стороны.

При выборе привода для автоматизации откатных ворот обратите внимание на то, с какими по массе створками ворот он может работать.

Комплекты для откатных ворот продаются уже полностью готовыми, чаще всего вместе с направляющей. Они рассчитываются на определенную массу конструкции, следовательно, перед тем как их приобретать, необходимо посчитать массу ворот.

В случае, если планируется изготовить двухстворчатые откатные ворота, понадобится приобрести 2 комплекта.

Элементы, которые необходимы для автоматики, также можно найти в продаже. Ее цена значительно колеблется в зависимости от необходимых функций. Любой сможет найти тот вариант, который ему подойдет. Можно поставить ворота и без автоматического открытия, с ручным приводом.

Процесс изготовления каркаса для ворот своими руками

Для изготовления каркаса ворот понадобится прямоугольная профильная труба 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Трубы укладываются на ровной поверхности согласно форме будущих ворот, стыкуя углы, закрепляются точечной сваркой. При этом важно измерить диагонали. В случае, если они будут неровными, ворота может перекосить.

Рама ворот выравнивается с помощью легкого постукивания молотка в случае, если в этом есть необходимость.

Швы провариваются так, чтобы влага не смогла попасть внутрь рамы. Далее понадобится измерить внутренние размеры, после чего вырезать внутренний каркас из трубы 20х20 мм. Собирать его нужно аналогично внешнему. Приваривать его нужно к внешнему каркасу изнутри, выравнивая при этом по одному краю. Далее нужно зачистить от окалины, ржавчины и покрыть грунтовкой. После того как она высохнет, понадобится покрыть краской по металлу.

Для ворот, которые изготавливаются из сэндвич-панелей, есть смысл использовать Ω-образный каркас. В его паз вставляется панель. Данный профиль можно применить и для конструкции из профнастила, однако в таком случае нужно будет дополнительно укреплять каркас металлическим уголком.

Крепления замка и полотна ворот своими руками

Конструкция откатных опорных ворот:1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений. 2. Верхняя направляющая. 3. Нижняя направляющая. 4. Ручка. 5. Задвижки ригельные. 6. Щеточные уплотнители.

Первым делом понадобится срезать пятки у кареток. После этого нужно будет приварить получившееся изделие к каркасу полотна. Разнос кареток по ширине необходимо определять уже по месту. Стоит обратить внимание на то, что полотно обязательно должно перекрыть проем по бокам на 200 мм в каждую из сторон, сверху приблизительно на 100 мм. При этом зазор между полотном и полом должен быть ориентировочно 50 мм.

Полотно ворот необходимо вырезать по внутреннему размеру таким образом, чтобы оно легло на каркасную внутреннюю тумбу с минимальным зазором. При этом закрепить полотно на каркасе можно с помощью саморезов либо заклепок. В случае, если ворота изготавливаются из профнастила, выбирается профилированный лист, высота волны которого будет максимум 20 мм. Нужно это для того, чтобы он не выходил за пределы каркаса.

В случае, если на конструкцию планируется устанавливать врезной замок, понадобится сразу предусмотреть его крепление.

Изготовление и установка рамы для откатных ворот своими руками

Схема подготовки бетонного основания для откатных ворот.

Рама понадобится для ворот, которые устанавливаются на въезде на участок. Ее можно изготовить из трубы 120х120 мм с помощью использования сварки. При этом нужно помнить о том, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее открывания. В случае, если планируется изготовить одностворчатые ворота, она должна выходить на ширину ворот в какую-либо из сторон. По поводу двухстворчатых стоит знать, что выходить балка должна на половину ширины в каждую из сторон.

Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину, которая равняется как минимум 1,2 м. При этом нужно использовать уровень, потому как перекос верхней балки приведет к самопроизвольному открыванию и закрыванию незапертых ворот. В случае, если планируется устанавливать ворота на стену, можно будет просто закрепить направляющую над проемом конструкции и продлить ее вдоль свободной стены.

Процесс установки направляющей и фурнитуры своими руками

Достоинство классических откатных ворот в том, что полотно не является силовой конструкцией и может быть выполнено практически из любого материала.

Направляющую стоит крепить к верхней балке либо стене с помощью кронштейнов так, чтобы рабочая ее часть, по которой планируется езда роликовых опор, была повернута вниз. При этом свободный конец направляющей, который равняется ширине конструкции, обязательно должен выходить за пределы проема.

В случае, если стандартной направляющей, которая имеет длину 6 м, не хватает для подобной цели, есть смысл подумать о том, чтобы приварить к ней кусок соответствующей длины. Направляющая выравнивается с помощью регулировочных винтов на кронштейнах. При этом стоит также пользоваться уровнем.

Далее роликовые опоры (которые иногда могут называться тележками) крепятся к верхней части конструкции с двух сторон на раму. Ворота подвешиваются, при этом роликовые опоры заводятся внутрь направляющей, после чего устанавливаются заглушки, которые будут идти в комплекте. При желании можно будет установить комплект автоматики и подключить его в соответствии со схемой, которая будет приведена в паспортной документации.

Схема монтажа направляющей рельсы
(только для ворот с опорой на пол).

Далее можно поставить такие дополнительные элементы, как ручка либо замок.

Откатные подвесные ворота являются достаточно надежными и современными. В случае, если их правильно эксплуатировать, срок службы может составить как минимум 15 лет.

Помимо подвесных ворот, можно также подумать над тем, чтобы изготовить консольные ворота, которые выполняются по тому же принципу, однако имеют направляющую балку, которая устанавливается на любой возможной высоте. Их отличие от подвесных в том, что консольная конструкция не будет ограничивать высоту проезда.

Чтобы избежать появления боковых качаний, необходимо створку ворот зафиксировать с помощью ограничителя. При надобности его можно будет подрезать, либо расточить отверстия для большего возможного диапазона регулировки.

Схема крепления нижних направляющих роликов
(только для ворот с верхней подвеской).

Ограничение хода кареток может быть достигнуто с помощью наваривания куска арматуры либо прутка на щель направляющей. С одной стороны в качестве стопора есть возможность установить накатной ролик из имеющегося комплекта — это позволит с легкостью выкатывать полотно из направляющей в случае надобности (к примеру, для сервисного обслуживания либо выполнения каких-либо ремонтных работ). Торцы направляющей можно будет закрыть при помощи специальных заглушек.

В случае, если планируется изготавливать ворота большой высоты (более 3-4 м), рекомендуется производить фиксацию низа конструкции уже не с помощью использования ограничителя, а такой же самой направляющей, как и сверху.

В подобном случае по низу полотна необходимо приварить направляющую, в которой будет ходить каретка, установленная сбору от проема. При этом она должна быть желательно на регулировочной опоре. Это может понадобиться для того, чтобы была возможность регулировать ее по высоте.

Некоторая информация, которая может быть полезна тем, кто изготавливает конструкцию своими руками

Стоит заметить, что ни в коем случае нельзя верить мифам по поводу того, что откатные подвесные ворота требуют какой-нибудь особой фурнитуры. Подобная конструкция может быть легко изготовлена на базе обыкновенной консольной фурнитуры. При этом все необходимо будет перевернуть снизу вверх и немного поразмыслить.

Некоторые люди могут возразить и говорить о том, что существует специальная заточенная фурнитура для подобного типа ворот. Однако стоит заметить, что найти и приобрести ее в России достаточно сложно. При этом она может быть либо дорогой, либо хлипковатой, либо сырой.

Откатные ворота с верхней подвеской идеально подходят для климатических условий России и поэтому надежно и без сбоев работают, как жарким летом, так и холодной зимой, а также не требуют расчистки снега.

Исходя из этого, с использованием откатной фурнитуры можно изготовить подвесную конструкцию до 400 кг своими руками, ширина проема которой будет равняться 2-5 м, при этом вес полотна может быть 200 кг. В подобном случае фурнитура должна будет работать только на разгибание полок. При этом на консольных воротах балка будет работать на отрыв каретки и вдавливание, следовательно, предусматривается 400 кг.

Помимо того, в данном случае будут работать только крайние пары роликов каретки.

Напоследок стоит сказать, что металлические подвесные откатные ворота являются довольно надежной и недорогой системой, которая одинаково хорошо может подойти для складов, гаражей, различных промышленных помещений, входных проемов в стенах (к примеру, в загородном коттедже).

Изготовление откатной подвесной конструкции своими руками является достаточно сложной задачей, однако она себя полностью оправдывает. Подобные ворота смогут безо всяких проблем открываться и закрываться в любую погоду, даже в случае, если будет значительное понижение температуры. Помимо того, если смонтировать автоматическое устройство, открывание и закрывание ворот подобного типа может превратиться в сплошное удовольствие.

Стоит заметить, что изготовление и установка подобной конструкции своими руками может обойтись намного дешевле, чем приобретение услуги по изготовлению и монтажу откатных ворот у какой-либо строительной специализированной организации.

Преимуществом конструкции является то, что нет необходимости смазывать ролики.

zavorota.ru

Подвесные ворота своими руками

Сегодня современная строительная индустрия не стоит на месте: постоянно активно усовершенствуются различные строительные приспособления, конструкции, материалы и инструменты. Поэтому неудивительно, что многие теперь обычным двустворчатым воротам предпочитают подвесные, изготовленные из пластиковых панелей, металла или дерева. Кстати о видах гаражных ворот читайте тут.

Чем же отличаются такие ворота от традиционного, более привычного варианта?

Самое основное преимущество новых изделий – это то, что они не требуют наличия большого пространства для раскрывания. Процесс открывания таких ворот намного более легкий и комфортный. При этом сделать подвесные ворота может каждый.

Правда, прежде чем приступить к работам по созданию подвесных ворот своими руками, нужно будет решить некоторые вопросы, связанные с изготовлением данных изделий и их установкой. Но этого требует любое дело.

Ну, так что, приступим?!

Первое, на что необходимо обратить внимание, – это создание проекта будущих подвесных ворот, то есть нужно определиться с размерами конструкции, материалом ее изготовления и тому подобными нюансами.

Разновидности подвесных ворот.

Створку подвесных ворот можно изготавливать из разных материалов. В настоящее время наиболее часто используются пластиковые наборные полотна (их можно и приобрести, и собрать самостоятельно), которые состоят из отдельных панелей. Панели же, в свою очередь, соединяются по системе пазл-гребень, затем конструкция монтируется в металлическую раму.

Кроме того, помимо сплошных, на рынке стройматериалов сегодня можно встретить и реечные створки – они изготавливаются из сварной стальной конструкции.

Открывание у обоих этих видов ворот может быть ручным и электрическим.

Несущие элементы подвесных ворот.

Система подвесных ворот состоит из различных элементов, включая и те, которые можно изготовить самостоятельно. Как основную среди таких деталей можно выделить профилированную стальную направляющую, которая устанавливается с наружной или внутренней стороны на стену помещения. По этой направляющей перемещаются ролики, которые объединены попарно. Число пар роликов, которые используются в конструкции, зависит напрямую от длины створки, а также от ширины проема, перекрываемого этой самой створкой. Ролики изготовляются в виде подшипников, внутри которых располагаются шарики – эти элементы используются для значительного снижения нагрузки во время открывания и закрывания створки.

Собираем подвесные ворота своими руками.

Подвесные ворота собираются собственноручно с подготовленных заранее элементов или же приобретаются вместе, в собранном виде (готовая заводская модель). В последнем случае вам просто-напросто остается осуществить их монтаж.

Как бы то ни было, любой из процессов, связанных с подвесными воротами, включает в себя множество важных нюансов. Особое внимание здесь следует уделить параметрам конструкции подвесных ворот.

Подвесная профильная планка должна иметь такие размеры, чтобы ее длина была в два раза больше длины перекрываемого проема. Створка должна откатываться вдоль стены на полную длину. Ну а около стены, снаружи и изнутри, само собой, должно быть достаточно пространства для перемещения этой створки. В комплекте для самостоятельно установки подвесных ворот обычно встречаются направляющая стандартной длины – 6 метров. Поэтому если вам необходимо будет перекрывать проем шириной более 3 метров — к имеющейся направляющей нужно будет присоединить еще кусок металла необходимой длины — с помощью сварного шва.

Очень важными элементами подвесных ворот являются ограничители и заглушки, они устанавливаются на направляющую или на краю проема, расположенном противоположно от створки. И об этих элементах лучше не забывать, ведь их главная задача – ограничить свободное перемещение створки, а также не допустить соскакивания последней с профильной планки.

Подвесные ворота своими руками видео

Подвесные откатные ворота своими руками: план монтажа

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Выделяют несколько разновидностей откатных ворот для обустройства въезда во двор. Подвесные откатные ворота своими руками, в отличие от других типов, намного удобнее и практичнее в обращении. Выполненные из металла, подвесные устройства отличаются высоким уровнем надежности, и при оптимальном соотношении с ценой отлично подходят для установки в гаражах, складах, промышленных помещениях. Современность и комфорт, присущие подвесным воротам, делают их номером один в строительстве загородных коттеджей.
Необходимые для работы материалы
Вариант раздвижных ворот отпадает, когда нужно больше места во дворе. Открытием они будут мешать старым конструкциям, движению на улице и прочее.
Поэтому для оптимального и долговечного варианта навесного сдвижного устройства следует приобрести:
Комплект фурнитуры подвесных сдвижных ворот;
При отсутствии в комплекте — кронштейны для фиксации направляющей, ограничители;
Профилированная труба, сечением 40*60 мм;
Материалы обшивки, к примеру, профнастил, деревянные или сэндвич- панели для глухих сплошных створок, металлопрокат и кованые элементы для прозрачных открытых конструкций;
Саморезы по металлу, болты и другие крепежные элементы.
Схема, обеспечивающая движение створки
Схема конструирования и монтажа
После подсчетов, набросков и других подготовительных работ, приобретения комплектующих элементов и подготовки инструментов, можно приступать к поэтапному производству сдвижного проема. Сделанный своими руками, он станет не только практичным дополнением Вашего двора, но и гордостью фасадного строения.
Основа для монтажа
Залейте фундамент, на который с помощью специальных подставок или крепежных болтов установите прочные опоры, потому что в будущем будут выдерживать все эксплуатационные нагрузки. Помните, что в некоторых регионах возможны сильные ветра, поэтому выбирайте систему комплектующих и дополнительное оснащение, рассчитанное на дополнительное давление — атмосферные и другие негативные влияния.
Фундамент лучше заливать поглубже, так, чтобы размер был не меньше глубины промерзания грунта. После заливки бетонным раствором фундамент должен выстояться несколько недель для застывания и проседания смеси.
Важно! Для проведения автоматики откатных подвесных ворот необходимо заранее позаботиться о питании системы, то есть провести и хорошо изолировать от воздействий извне силовые электрические кабеля, ведь конструкции такого типа лучше всего подходят для автоматизации механизма. Электропривод – это очень практичная вещь, которая позволяет управлять устройством нажатием одной кнопки, убирает далеко назад в прошлое необходимость открывать ворота вручную, что особенно важно, если Вы приехали домой после работы уставшим.
Сборка створки
Самое сложное на этом этапе — сварить каркас будущей створки, ведь все его углы должны находиться в одной плоскости и под прямым углом. Варить надо прихватками «шахматкой», выдерживая 10-20 см, однако лучше увеличить жёсткость посредством приваривания диагональной профилированной трубы. Опытные сварщики рекомендуют варить раму на идеально ровной поверхности, а лучше всего – на сварном столе. При этом важна сноровка, упорство и такие элементарные вещи, как нивелир, измерительный уголок, метр-рулетка и хороший помощник.

Сваривание каркаса
Когда все швы обработаны, можно приступать к обшивке рамы. Обшивать можно при помощи саморезов, винтов или заклепок. Иногда этот этап переносят на самый конец – после монтажа, и обшивают уже подвешенную конструкцию, но это может дать погрешность при отладке движения устройства и усложнить процесс закрепления обшивочного материала.
Монтаж фурнитуры

Фиксация направляющей балки
С помощью кронштейнов закрепляют направляющую над проемом (проездной частью). Затем прикручивают роликовые тележки к раме, при этом на одной створке должна находиться только одна их пара, ведь ролики должны находиться на одной направляющей прямой, а прикрепить даже 3 тележки при таких условиях практически нереально.
Дополнительно! Наличие всего 2 роликовых тележек на сдвижном полотне — это важный параметр при выборе фурнитуры, если их две пары, и они рассчитаны на 200 кг, то в данном случае необходимо приобретать вариант, рассчитанный на 400 кг ворота.
Ролики, рассчитанные на движение по направляющим, обычно защищены от внешних погодных условий — дождя, снега, мороза и грязи. Можно использовать металлические или специальные пластиковые, которые выигрывают у первых благодаря меньшему уровню шума при открытии и закрытии ворот.
Навешивание сдвигающейся конструкции
На этом этапе лучше привлечь помощника. Сначала надо вдеть сворку с тележками в направляющую балку, затем прикрепить ограничители или приварить в качестве них кусочки арматуры по краям. Это обеспечит безопасный ход в одной плоскости.

Монтаж улавливателя
Раньше сделать подвесную сдвижную конструкцию было сложно из-за отсутствия информации, технологий, инструментов, а также дефицита комплектующих, но сейчас это все есть на вооружении, поэтому это стало доступно сегодня каждому!
Видео-инструкция по обустройству сдвижного портала
rusograda.ru
Подвесные ворота своими руками
Сегодня современная строительная индустрия не стоит на месте: постоянно активно усовершенствуются различные строительные приспособления, конструкции, материалы и инструменты. Поэтому неудивительно, что многие теперь обычным двустворчатым воротам предпочитают подвесные, изготовленные из пластиковых панелей, металла или дерева. Кстати о видах гаражных ворот читайте тут.
Содержание:
Чем же отличаются такие ворота от традиционного, более привычного варианта?
Самое основное преимущество новых изделий – это то, что они не требуют наличия большого пространства для раскрывания. Процесс открывания таких ворот намного более легкий и комфортный. При этом сделать подвесные ворота может каждый.
Правда, прежде чем приступить к работам по созданию подвесных ворот своими руками, нужно будет решить некоторые вопросы, связанные с изготовлением данных изделий и их установкой. Но этого требует любое дело.
Ну, так что, приступим?!
Первое, на что необходимо обратить внимание, – это создание проекта будущих подвесных ворот, то есть нужно определиться с размерами конструкции, материалом ее изготовления и тому подобными нюансами.
Разновидности подвесных ворот.
Створку подвесных ворот можно изготавливать из разных материалов. В настоящее время наиболее часто используются пластиковые наборные полотна (их можно и приобрести, и собрать самостоятельно), которые состоят из отдельных панелей. Панели же, в свою очередь, соединяются по системе пазл-гребень, затем конструкция монтируется в металлическую раму.
Кроме того, помимо сплошных, на рынке стройматериалов сегодня можно встретить и реечные створки – они изготавливаются из сварной стальной конструкции.
Открывание у обоих этих видов ворот может быть ручным и электрическим.
Несущие элементы подвесных ворот.
Система подвесных ворот состоит из различных элементов, включая и те, которые можно изготовить самостоятельно. Как основную среди таких деталей можно выделить профилированную стальную направляющую, которая устанавливается с наружной или внутренней стороны на стену помещения. По этой направляющей перемещаются ролики, которые объединены попарно. Число пар роликов, которые используются в конструкции, зависит напрямую от длины створки, а также от ширины проема, перекрываемого этой самой створкой. Ролики изготовляются в виде подшипников, внутри которых располагаются шарики – эти элементы используются для значительного снижения нагрузки во время открывания и закрывания створки.
Собираем подвесные ворота своими руками.
Подвесные ворота собираются собственноручно с подготовленных заранее элементов или же приобретаются вместе, в собранном виде (готовая заводская модель). В последнем случае вам просто-напросто остается осуществить их монтаж.
Как бы то ни было, любой из процессов, связанных с подвесными воротами, включает в себя множество важных нюансов. Особое внимание здесь следует уделить параметрам конструкции подвесных ворот.
Подвесная профильная планка должна иметь такие размеры, чтобы ее длина была в два раза больше длины перекрываемого проема. Створка должна откатываться вдоль стены на полную длину. Ну а около стены, снаружи и изнутри, само собой, должно быть достаточно пространства для перемещения этой створки. В комплекте для самостоятельно установки подвесных ворот обычно встречаются направляющая стандартной длины – 6 метров. Поэтому если вам необходимо будет перекрывать проем шириной более 3 метров — к имеющейся направляющей нужно будет присоединить еще кусок металла необходимой длины — с помощью сварного шва.
Очень важными элементами подвесных ворот являются ограничители и заглушки, они устанавливаются на направляющую или на краю проема, расположенном противоположно от створки. И об этих элементах лучше не забывать, ведь их главная задача – ограничить свободное перемещение створки, а также не допустить соскакивания последней с профильной планки.
Подвесные ворота своими руками видео

Похожие статьи
kirpich174.ru
Ролики для навесных ворот своими руками

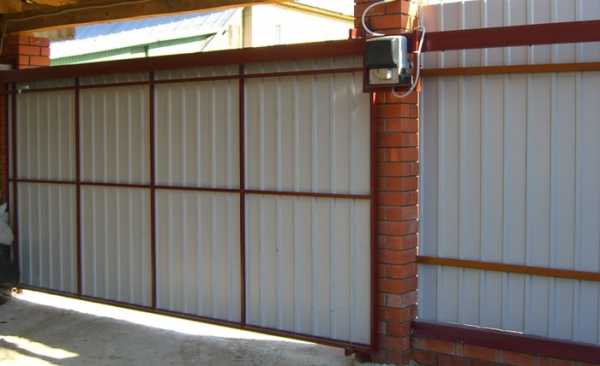

Внешний вид готового изделия
На смену привычным распашным воротам, которые еще двадцать лет назад украшали большинство оградительных сооружений частных территорий и дачных участков, постепенно приходят более прогрессивные конструкции.
Они оснащены различной фурнитурой и автоматикой для облегчения процесса эксплуатации. К одной из таких относятся навесные ворота, створка которых открывается, двигаясь по направляющей, закрепленной вверху. Познакомимся с ними ближе.
Преимущества
Навесные ворота довольно просты в изготовлении. Сделать их вполне под силу домашнему мастеру, имеющему навыки использования сварочного аппарата. Кроме того, эта конструкция считается довольно удачной по следующим причинам:
В отличие от традиционных распашных ворот, она дает возможность экономить место на въезде.

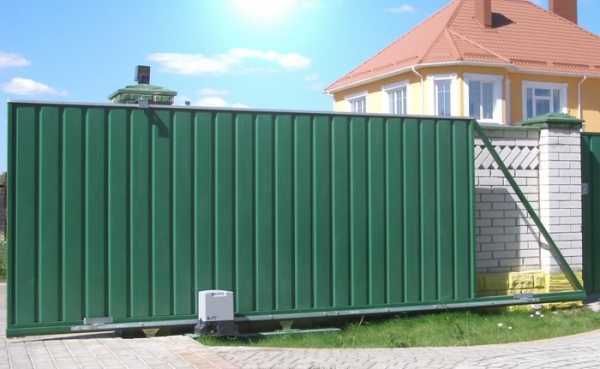

В сравнении с откатными воротами, предполагающими установку направляющей внизу, конструкция не требует постоянных работ по ее очистке от снега, грязи и других загрязнений, и не мешает въезду на участок.
Сравнительно с роллетными изделиями, навесная конструкция является более простой, и не имеет никаких ограничений на место установки.
Изделие устойчиво к сильным ветрам.
Вместе с тем, существуют и некоторые ограничения: следует помнить, что для обеспечения свободного перемещения створок, место вдоль забора должно быть свободно, а высота ворот ограничивается верхней балкой. Если это для вас несущественно, попробуйте самостоятельно построить простейшие одностворчатые навесные ворота.
Что понадобится для работы
Приблизительный список материала и инструментов выглядит так:
листы профнастила (или другого материала) для создания полотна ворот;
трубы с квадратным сечением 4х4 см и 2х2 см для изготовления внешнего и внутреннего каркаса;
трубы сечения 12х12 см из стали толщиной не меньше 4 мм для рамы, состоящей из опор и верхней балки;
направляющая, что будет крепиться к верхней балке. Ее длина вдвое больше, чем ширина створки;
фурнитура для обеспечения подвижности створки ворот;
по желанию – все, необходимое для автоматического открывания ворот и замок;
сварочный аппарат и болгарка.

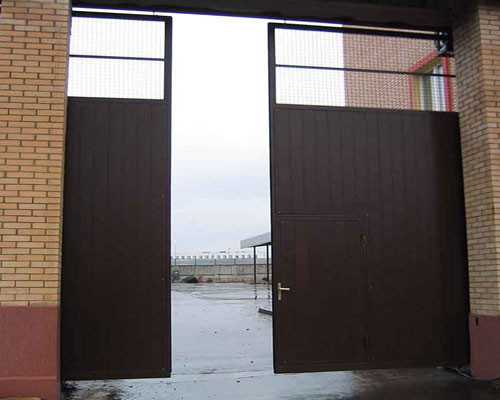

И предупреждение! Если ваши ворота шире, чем 3 метра, то желательно делать их двустворчатыми, иначе направляющая балка будет испытывать чрезмерные нагрузки, что может сократить срок ее службы.
А теперь приступим к работе, условно разбив ее на несколько этапов.
Делаем каркас
Схематическое изображение основных элементов
Малейший перекос конструкции может стать причиной ее неработоспособности, поэтому вам понадобится идеально гладкая поверхность, достаточная для того, чтобы можно было собрать на ней будущий каркас.
Сначала из труб сечением 4х4 см, обрезанных под углом в 45 градусов, собирается его внешняя часть. Трубы скрепляются точечной сваркой. После чего обязательно нужно замерить диагонали получившегося прямоугольника – они должны быть одинаковой длины. При необходимости выровняйте конструкцию, слегка постукивая по ней молотком, и полностью заварите трубы.
Точно так же собирается каркас внутренний из труб 2х2 см. Учитывайте, что его длина и ширина меньше на 8 см, поскольку он будет вставляться во внешний каркас. После того как внутренний каркас готов, он изнутри приваривается к внешней раме. Далее, конструкция грунтуется и покрывается краской.
Монтаж полотна

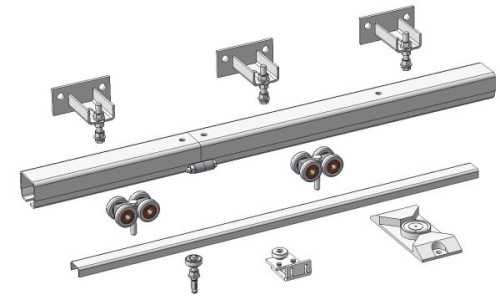

Элементы для крепления полотна
В соответствии с внутренними размерами внешнего каркаса, вырезаются и, при необходимости, соединяются между собой профильные листы.
Далее, полотно закрепляется на внутреннем каркасе саморезами или заклепками. Учитывайте, что вам понадобится профильный лист, в котором максимальная высота волны равна 2 см.
Если ваши ворота будут оборудованы врезным замком, то на этом этапе его следует установить, действуя в соответствии с прилагающейся к нему инструкцией. Вместо профильного листа, возможно использование и других материалов: сэндвич-панелей, деревянной вагонки и других. После того как створка ворот будет готова, переходим к следующему этапу.
Установка рамы

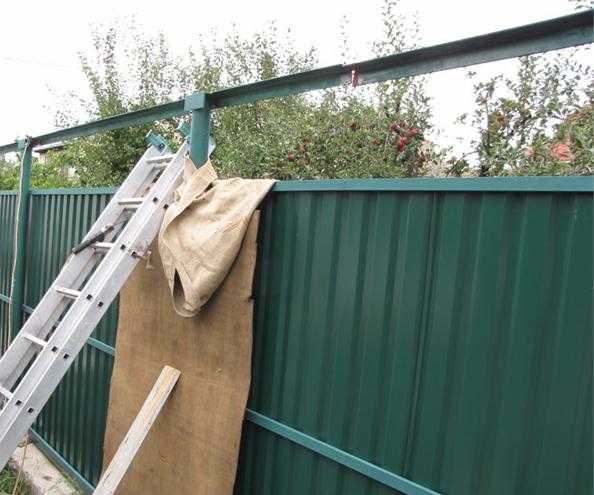

Установка по уровню
Рама, имеющая П-образную форму, должна иметь ширину, вдвое превышающую ширину створки. Поскольку она будет нести основную нагрузку, главным требованием к ней является прочность.
Изготавливается рама из труб сечением 12х12 см. Опоры устанавливаются в грунт на глубину не менее 1 метра и заливаются бетоном. Не забудьте предварительно проверить их вертикальность, для чего используйте уровень или отвес!
Далее, при помощи сварки монтируется горизонтальная балка, которая будет дополнительно крепиться к ограде и проходить вдоль нее на ширину створки. А теперь – следующий этап.
Монтаж направляющей и прочей фурнитуры

Монтаж направляющей

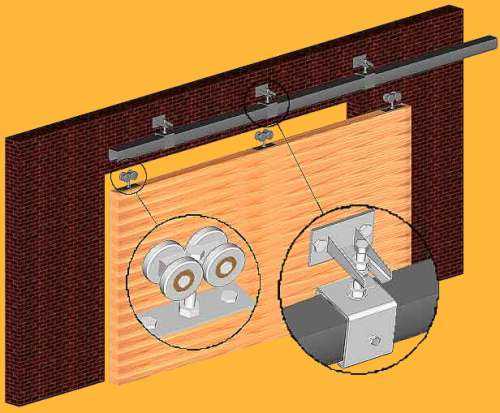

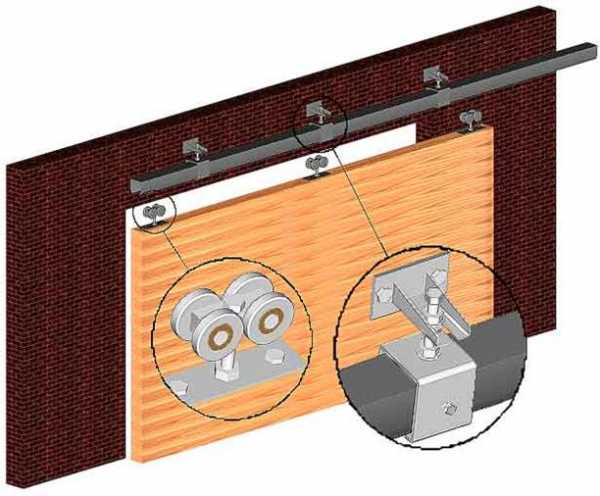

Направляющая – это рельс, по которой будут передвигаться ролики при открывании створки. Она крепится к верхней балке с таким расчетом, чтобы та ее часть, в которую будут вставляться ролики, была снизу. Своим свободным концом направляющая должна быть направлена в сторону движения ворот.
Следует учесть один нюанс: стандартная длина направляющих – 6 метров. Если этого недостаточно, необходимо приварить к ней недостающий кусок и тщательно заровнять место соединения, чтобы ничего не мешало движению роликов.
Далее, на верхнюю часть каркаса ворот крепятся роликовые каретки, и створка устанавливается на место, для чего ролики заводят в направляющую. Вот и все, осталось только поставить заглушки, чтобы ограничить ход роликов, и ручку для удобства использования.
По желанию, возможна также установка комплекта, что обеспечит автоматическую работу ворот. А теперь несколько слов о деталях, что обеспечивают движение ворот – о роликах.
Виды и функции
Роликовые элементы
Ролики – это один из основных элементов навесных ворот. Если покупаются полностью ворота, то их вы обязательно найдете в комплекте. Но тем, кто собирается строить ворота самостоятельно, будет полезно узнать о том, какие бывают ролики, и какую функцию выполняет каждый из них. Итак:
Концевой или накатной. Нужен он для того, чтобы закатить створку в уловитель, зафиксировать его там, и воспрепятствовать самопроизвольному движению створки в обратную сторону. Дополнительная функция – исключение провисания створки и ее четкая фиксация. Концевой ролик обычно снабжается заглушкой, предотвращающей попадание в направляющую грязи, снега и мусора.
Роликовые кронштейны нужны для того, чтобы надежно закрепить створку в закрытом положении. Благодаря этой детали, створка даже при сильном ветре попадает при движении в предназначенное для нее место.
Верхний и нижний уловители устанавливаются на раму ворот соответственно вверху и внизу и служат для фиксации створки. Кроме того, в нижний уловитель попадает накатный ролик, благодаря имеющемуся в уловителе углублению, там остается, и предотвращает обратное движение створки.
Ограничители бокового качания сконструированы таким образом, что не влияют на движение створки до тех пор, пока она не отклонится от вертикали.
И, наконец, роликовые каретки, которые, собственно, и обеспечивают движение створки по направляющим. Они крепятся к несущей балке, для чего в их конструкции предусмотрен стальной кронштейн с четырьмя отверстиями. К кронштейну при помощи стопорного кольца крепится блок, обычно состоящий из восьми роликов на подшипниках.
Поскольку створка будет двигаться с невысокой скоростью, для них используются низкотемпературные виды смазок.
Правила выбора роликов
При выборе конкретной роликовой опоры учитываются два основных фактора: вес ворот и материал, из которого изготовлены ее основные элементы. В частности, для подвесных ворот используются металлические и полимерные ролики.
Второй вариант на сегодняшний день является предпочтительным, поскольку в состав полимера входит вещество, играющее роль смазки и обеспечивающее более мягкий ход створки.
Кроме того, данный компонент укрепляет сам материал и продлевает срок службы роликовой системы. Полимеры, из которых изготовлены ролики, способны сохранять свои свойства в диапазоне температур от -80 градусов до +100 градусов, что делает возможным их использование во всех регионах нашей страны.
Металлические ролики, предназначенные для крупных тяжелых конструкций, в частных постройках используются реже, поскольку вес ворот для гаража или на въезде не превышает 800 кг. Они изготавливаются из стали, и сверху имеют специальное покрытие для защиты от воздействия неблагоприятных факторов.
Кроме материала, при выборе роликовой системы следует учесть: ее соответствие вашей конструкции ворот, размеры, максимально допустимый вес.
О ценах на роликовые системы
Они складываются из следующих составляющих:
Материал. Полимер обойдется дешевле стали.
Технические характеристики. В основном это предельная весовая нагрузка: чем этот показатель выше, тем дороже ролик.
Бренд.
Что касается последнего фактора, то сейчас, наконец-то, отечественный производитель научился делать роликовые системы, по качеству нисколько не уступающие импортным, но дешевле их в несколько раз. Так что переплачивать за громкое заграничное имя рядовому дачнику просто нет смысла.
moyaograda.ru
Виды откатных ворот с кратким описанием
Современные откатные ворота применяются достаточно часто для обустройства въезда на охраняемую территорию, промышленный или гражданский объект, в частные владения. Они очень удобны в использовании, но имеют весьма сложную конструкцию. Их строительство требует вложения немалых средств, а также соблюдения технологии изготовления подобных конструкций. Поскольку существуют разные виды раздвижных ворот, необходимо первым делом определиться с выбором того или иного варианта, понять, какая конструкция будет лучше на конкретном участке.
Откатные ворота прежде всего экономят место
Проведем краткий обзор откатных конструкций, сравнив их устройство, управление, а также эксплуатационные особенности.
Разновидности откатных конструкций
Все виды ворот, в основу работы которых положен раздвижной принцип, характеризуются по нескольким параметрам:
По конструкции. Наиболее популярны одностворчатые ворота, изготовление которых не требует значительных материальных вложений. Если же использовать конструкцию с двумя створками, то это сделает строительство более дорогим. Для своего дома лучше использовать одну створку.
По принципу управления. Различают такие виды: подвесные, откатные по рельсу, консольные.

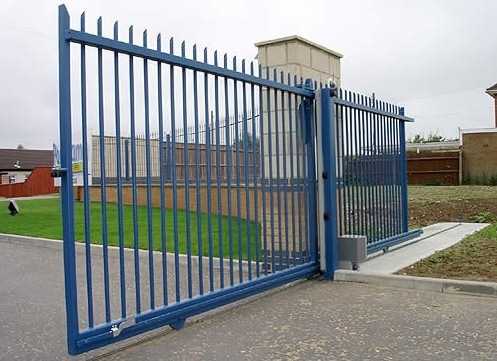

По материалу изготовления. Все ворота изготавливают из металла. Популярны решетчатые ворота, которыми оснащаются какие-то официальные территории. Решетчатые ограды часто можно встретить возле каких-либо представительств или в посольствах. Они достаточно красивые и стильные. Легкие оцинкованные ворота также встречаются очень часто. Они не утяжеляют конструкцию, и весят даже меньше, чем решетчатые аналоги.
Подвесные ворота
Если провести обзор откатных ворот, то подвесные системы занимают третье место по популярности среди трех видов подобных конструкций. Они применяются преимущественно на предприятиях, на охраняемых служебных территориях. Опорная балка обычно представляет собой рельс, проложенный по верху проема. На балке находятся роликовые механизмы с закрепленным на них полотном. В нижней части створка опоры не имеет.
Откатные ворота подвесного типа
Преимущества подвесной системы:
Долговечность. До наших дней дошли подвесные системы, смонтированные более полувека назад. Тем не менее, работают исправно и по сей день.
Независимы от погодных условий, так как не имеют нижней точки опоры.
Просты в управлении.
Недостатки откатных ворот подвесного типа:
Ограничивается высота транспорта, который способен проезжать под опорной балкой. Даже несмотря на то, что верхняя балка размещается достаточно высоко, всегда найдется транспортное средство, не вписывающееся в эти рамки.
Обустройство подвесной системы требует значительных финансовых вложений. Высота балки вынуждает изготавливать створки больших размеров.
Откатные рельсовые ворота
Створка ворот такого типа перемещается по рельсу, закрепленному на поверхности почвы. На нижнем конце створки имеется приваренный ролик, который и скользит вдоль рельса, опираясь на него. Это наиболее простая из всех рассматриваемых конструкций, которую часто используют в частных домах. По такому принципу работают решетчатые, цельнометаллические, оцинкованные и другие типы ворот.
Рельсовые откатные ворота
Преимущества рельсовых конструкций:
Простое устройство, которое можно изготовить собственноручно.
Створка никогда не провисает, независимо от ширины проема, так как имеет опору.
Створка является компактной, занимая место, равное ширине проема.
Минусы откатных ворот рельсового типа:
Рельс, проложенный поперек въезда, немного выступает над уровнем почвы.
Мусор и осадки в виде снега могут заблокировать работу створки.
Требуется регулярная очистка направляющего рельса.
Консольные ворота
В основе таких конструкций лежит консоль. Это рельс, швеллер или иное металлическое изделие достаточной длины, которое удерживает створку ворот в процессе их выдвижения или закрытия. Консоль еще называют направляющей балкой. Створка таких конструкций перемещается по фундаменту ворот, не касаясь земли. Длина самой створки должна быть длиннее проема на половину его длины. Это необходимо для уравновешивания веса створки.
Иногда встречаются и другие типы консольных конструкций, в состав которых входят две створки. Это упрощает работу, но делает ее более затратной, так как требуется использование двух электроприводов. Таким образом, створка, в ходе своего движения, не контактирует с почвой, и не ограничена никакими балками в верхней части. Направляющая балка обычно приваривается в нижней части створки, но, в некоторых случаях, может крепиться к ее средней части или даже вверху полотна створки.
Преимущества консольных систем:
Уличные откатные ворота консольного типа не имеют ограничений по высоте транспортных средств.
Створка не касается грунта, поэтому никакие погодные условия не могут повлиять на ее нормальную работу.
Такой конструкцией можно оборудовать ворота любого типа: глухие, решетчатые, кованые или какие-то другие.
Недостатки консольной системы:
Для функционирования таких ворот необходимо наличие свободного пространства, так как створка имеет значительную длину.
Такие типы ворот требуют наличия очень мощного фундамента, способного удерживать значительный вес открытой створки.
Устройство консоли — достаточно сложный процесс, требующий определенного опыта в проектировании и строительстве.
Как определиться с выбором откатных ворот
Чтобы выбрать качественные откатные ворота, необходимо четко представлять принцип работы каждой из перечисленных выше конструкций, особенности их обустройства и эксплуатации. Следует учесть следующие нюансы:
Габариты раздвижных створок. Их нужно учитывать, если на пути их движения с внутренней стороны забора имеются какие-то насаждения или постройки. Если помехи существуют, консольную конструкцию разместить там будет проблематично. Тогда лучше использовать рельсовую или подвесную систему. Если помех нет, консоль вполне может быть установлена.
Ширина проема. При очень широком проеме (более 7 м) наилучшим вариантом будет рельсовая створка. Для небольшого проема идеален вариант откатных ворот консольного типа. Впрочем, можно применить и подвесную конструкцию, если позволяет высота забора.
Затраты на проект. Подсчеты показывают, что дешевле всего обходится обустройство откатной системы в виде консоли. Это же самое подтверждает и обзор видов ворот, предлагаемых строительными компаниями. Подвесная и роликовая системы обойдутся дороже.
Сроки строительства. По этому показателю также лидирует консольная система, если не учитывать сроки подготовки фундамента для нее.
Возможность переделки. Если по какой-то причине вам не подошла та или иная конструкция, следует знать, что ее можно переделать. С минимальными вложениями можно переделать рельсовую конструкцию в подвесную, а также наоборот. Переделка же консоли потребует установки выбранного варианта с нуля. То есть, процесс будет весьма затратным.
Надеемся, данный обзор поможет вам лучше понять, какие виды откатных конструкций бывают, и как выбрать откатные ворота применительно к своему участку или дому.
sdelayzabor.ru
