Ремонт роллетных ворот своими руками

Рольставни своими руками: установка (монтаж), ремонт. Рольставни для шкафа своими руками. Ворота-рольставни своими руками

Рольставни представляют собой одну из разновидностей жалюзи и имеют вид рулона с двумя направляющими. Последние идут параллельно пластинам. Рольставни своими руками можно установить в оконных, гаражных, а также дверных проемах.

Применение рольставней

Рольставни довольно давно пользуются популярностью у потребителей. Сегодня их устанавливают не только в жилых домах, но и помещениях коммерческого назначения. Рольставни обладают широким спектром применения. Их используют, чтобы защитить комнату от лишнего света, пыли, шума, взлома, а также воздействий разного характера, среди которых механические и химические. Такие конструкции очень похожи на обычные жалюзи, однако обладают еще и защитными функциями. При всем при этом такое дополнение может стать отличным украшением не только окна, но и дверей. Рольставням можно задать функцию корректировки интенсивности освещения. Если солнечные лучи освещают и нагревают помещение слишком сильно, конструкцию можно опустить на определенную высоту, тогда как ночью она закроется автоматически. Если вы решили установить рольставни своими руками, то должны знать о том, что конструкция такого типа обладает еще и хорошими теплоизоляционными качествами. В этом можно убедиться, если посмотреть на нее в разрезе: элементы внутри имеют воздушные камеры, которые иногда заполнены пеной. И то и другое отлично задерживает и горячие потоки, и холодный воздух, что гарантирует идеальный климат в помещении и зимой и летом. Перед тем как установить рольставни своими руками, нужно ознакомиться со всеми их плюсами и минусами. Среди первых можно выделить еще и то, что подобные конструкции довольно просто устанавливаются, а также могут быть оснащены одной из нескольких систем управления. Например, для частного использования применяются ручные конструкции, тогда как для защиты производственных и торговых помещений приобретаются конструкции, которые управляются посредством электронных систем. Немаловажно и то, как выглядят рольставни. Помимо исполнения своих основных задач, они могут улучшать экстерьер дома. При покупке вы можете выбрать не только цвет, но и фактуру материала.

Особенности установки рольставней

Если вы решили установить рольставни своими руками, то должны выбрать один из существующих методов монтажа конструкции. Таким образом, монтировать рольставни можно с помощью наружного метода, который еще называется накладным. Эта технология наиболее распространена, если сравнивать с другими методами установки. При этом монтаж предполагает крепление на фасад постройки, а направляющие устанавливаются по бокам. Выделяя преимущества такой установки, можно отметить, что будет сохранен размер проема. Это значит, что в открытом состоянии рольставни не будут видны из помещения. В качестве минуса можно назвать незначительный выступ короба за наружную поверхность стен. Рольставни могут быть и встроенными. Направляющие при этом фиксируются внутри проема, который закрывается с обеих сторон на ширину направляющих. Короб предстоит монтировать в проем, который будет закрыт сверху. Если вы решили приобрести рольставни, монтаж своими руками может быть осуществлен и по комбинированному методу. При этом направляющие следует зафиксировать внутри проема, что гарантирует его закрытие с двух сторон на ширину направляющих. Короб должен находиться в нише проема. Для монтажа защитных рольставней по данной технологии нужно соблюсти некоторые правила. В ряде случаев есть необходимость в специальной подготовке проема под установку конструкции. Если проем чистый, то высота конструкции должна быть увеличена на ширину планки, этот параметр равен 45 миллиметрам. Если проем обладает неровностями, то должна быть увеличена не только высота, но и ширина конструкции на 8 миллиметров.

Технология установки рольставней

Перед тем как начинать монтаж рольставней, необходимо будет осуществить определенные подготовительные работы. Первоначально проем должен быть замерен, его диагонали нужно сравнить, чтобы понять, не отличаются ли данные параметры более чем на 5 миллиметров. Важно проанализировать, насколько правильно располагаются откосы, допустимое отклонение от горизонтали или вертикали равно 1,5 миллиметра на 1 метр. На поверхности откосов не должно быть сколов и трещин, а если они оштукатурены, финишное покрытие не должно отслаиваться.

Подготовка направляющих

Перед тем как сделать рольставни своими руками, необходимо подготовить боковые направляющие. Для этого должна быть осуществлена разметка для сверления отверстий. Для того чтобы обеспечить симметричность, их нужно уложить попарно: сделать отверстия с шагом в 15 сантиметров от обрезов направляющих шин, и только потом по всей длине с равным промежутком по 50 сантиметров нужно сделать отверстия. Если был выбран накладной тип установки, отверстия должны быть проделаны ближе к внешнему краю. При проведении данных работ следует применять сверло, диаметр которого равен 8 миллиметрам. Если монтаж будет осуществляться по наружной технологии, то сквозное отверстие шины должно быть сделано с обеих сторон, тогда как верхняя шина должна быть просверлена, пока не получится диаметр, равный 11,8 миллиметра. Эта манипуляция необходима для того, чтобы монтировать декоративную заглушку.

Подготовка короба

Если вы решили установить на ворота рольставни своими руками, то короб с каждой стороны нужно просверлить таким образом, чтобы два отверстия были проложены через крышку, их диаметр должен быть равен 4,2 миллиметра. Они необходимы для установки заклепок после завершения работ. Помимо прочего, нужно сделать отверстия, чтобы зафиксировать короб. При накладном монтаже отверстия должны располагаться сзади, тогда как при встроенном — сверху, комбинированный монтаж предполагает проделывание отверстий по обеим плоскостям.

Сборка короба

Если производится установка рольставней своими руками, то на следующем этапе нужно сделать разметку для отверстий, в которые будет устанавливаться крепеж. Короб прикладывается к проему. При накладном монтаже все элементы должны быть прикреплены к стене, при встроенном монтаже детали располагаются на боковых и верхних откосах. Далее нужно проверить, насколько вертикально располагаются направляющие, а также правильно ли монтирован короб по отношению к горизонту. Разметки на откосах через просверленные крепежные отверстия должны быть сделаны маркером. По ним нужно просверлить отверстия, а после вбить дюбели. Отверстие должно быть проделано и для привода.

Фиксация каркаса

Если вы решили установить рольставни для шкафа своими руками, технология останется той же. На следующем этапе нужно будет укрепить каркас. В первую очередь следует удалить защитную пленку, которая располагается на задней стенке. Фиксация должна осуществляться с помощью шуруповерта, далее можно зафиксировать элементы управления. Если используется наружная разновидность монтажа, элементы управления должны находиться внутри помещения. Далее можно установить полотно, а затем крышку короба, которая фиксируется заклепками с помощью пистолета. Все отверстия должны быть промазаны силиконовым герметиком, а после этого закрыты заглушками.

Если вы заметили неисправность, которая заключается в том, что полотно собирается неравномерно (это случается, как правило, чаще всего), то ремонт рольставней своими руками легко можно будет произвести. Для этого нужно проверить направляющие на наличие посторонних предметов. Помимо прочего, направляющие могут быть повреждены. Но, как правило, после удаления инородных элементов равномерность хода возвращается.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Как сделать роллетные ворота своими руками?

Правильно установить рулонные ворота без особых знаний вполне реально. Это можно сделать самому.

При открытии рулонных ворот полотно из алюминиевого профиля движется вертикально вверх по направляющим и наматывается на вал, находящийся в коробе наверху проема, а при закрытии – полотно, соответственно, легко разматывается и опускается вниз.

Чтобы смонтировать рулонные ворота своими руками, необходимо, прежде всего, разобраться в некоторых особенностях данного вида конструкций.

Автоматические рулонные ворота для гаража обеспечивают надежную защиту имущества и предоставляют возможность комфортного управления.

Прежде чем приступить к инструкциям и непосредственному монтажу своими силами, нужно понять, в чем отличие данных ворот по сравнению с другими популярными видами конструкций для гаражей и нежилых помещений. В чем состоит отличие в требованиях к помещениям и почему именно эту форму автоматизированного ограждения мы выбираем?

Часто основной причиной выбора рулонных ворот становится не конкретная любовь к данному типу конструкций или эстетические предпочтения, а невозможность монтажа других видов конструкций, а уж тем более нежелание ставить обычную калитку или постоянно задвигать стандартные откатные ворота.

Основные причины выбора роллетных конструкций:

  1. Проем в стене помещения не подходит по требованиям для монтажа подъемно-поворотных или секционных гаражных ворот, не говоря уже об установке этих конструкций своими руками. К примеру, этот проем не позволяет разместить главные направляющие, попросту не хватает места. Подобная проблема часто встречается в нежилых помещениях старого образца (склады, пункты распределения, гаражи и прочее). В этом случае единственным качественным и надежным видом, который можно смонтировать, остаются роллетные ворота. И это легко сделать своими руками.
  2. Помещение в силу каких-то причин не позволяет монтаж других конструкций.
  3. Вам требуется максимально быстрые ворота. В этом случае никакие другие конструкции, кроме скоростных рулонных ворот, справиться с поставленными задачами не смогут.

Принцип работы и профили конструкции

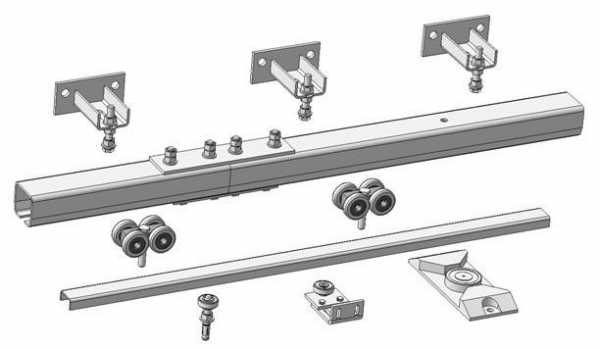

Для большего удобства открывания откатные ворота могут быть автоматизированы при помощи электроприводов и управляться кнопкой или пультом.

Принцип работы данных ворот похож на принцип роллетного механизма. Также похожи и их конструкции, у них есть три основные составляющие: вал, воротное полотно и вертикальные направляющие. Основное отличие состоит в профилях используемых полотен.

Открывание и закрывание конструкции происходит либо механическим, либо автоматическим приводом. Таким образом мы наглядно видим увеличенную копию роллет или рольставен. Механизм у данной конструкции тот же. При открывании рулонных ворот полотно из ламелей наматывается на вал, находящийся в коробе. При обратном действии вал разматывает полотно, закрывая проем в стене.

Полость двустенных ворот из стали равномерно заполнена твердой пеной из полиуретана. При этом данный материал соединяется со стальными частями профиля.

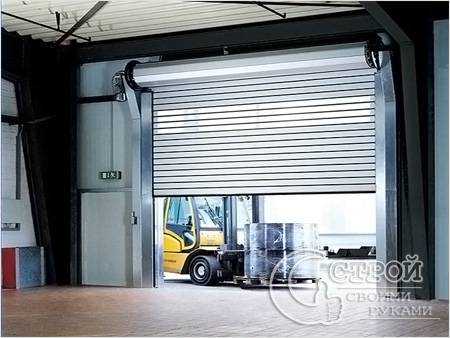

Рулонные конструкции предназначены для установки в гаражах и нежилых помещениях, иногда комплектуются теплоизоляцией (обеспечивается применением пенополиуретанового наполнителя).

Рулонные ворота, в отличие от других видов конструкций, монтируются только из специально разработанных комплектующих. Собрать их своими руками из подручных материалов, как, например, секционные или подъемно-раздвижные ворота, не удастся. Но в этом есть и огромный плюс: на базе профессионального сборочного комплекта конструкция собирается быстро и без осложнений. Очень важный пункт установки – качество подготовки и будущих работ. Чем качественнее будет произведен монтаж, тем дольше будут служить ворота.

Подготовка к монтажу

Инструменты, которые вам понадобятся:

  1. Строительный уровень.
  2. Рулетка.
  3. Маркер.
  4. Кусачки.
  5. Длинная отвертка.
  6. Строительный нож.
  7. Молоток.
  8. Набор ключей.
  9. Клепальный пистолет.
  10. Шуруповерт.
  11. Дрель с перфоратором.
  12. Набор индивидуальной защиты: перчатки, защитные очки, каска.

Весь этот инструмент является бытовым, вы можете приобрести его в любом магазине или одолжить у знакомых.

В случае, если проем выполнен из пеноблока, газоблока, шлакоблока, щелевого кирпича и тому подобного. Это означает, что ваш проем требует дополнительной подготовки, к примеру, металлическим уголком 75.

Качественная подготовка обрамления проема обеспечит вам монтаж рулонных ворот с наименьшими затратами. Поверхность проема должна быть идеально ровной для максимального прилегания конструкции ворот к проему. Сперва вы должны своими силами произвести проверку качества подготовки обрамления проема. Используя строительный уровень проверьте отклонение рабочей поверхности от вертикали и горизонтали. Оно не должно превышать 1,5 мм/м.

Затем проверьте, все ли составляющие комплекта ворот у вас есть. У вас должен быть:

Критерием выбора направляющей для монтажа ворот является сохранение необходимых прочностных свойств изделия в период его эксплуатации.

  1. Короб с электроприводом.
  2. Полотно из ламелей (в сборе).
  3. Две направляющие.
  4. Коробка с мелкими комплектующими.

После проверки комплекта перейдем к подготовке направляющих к монтажу. Для этого наметим отверстия на направляющих. Центры отверстий должны находиться по центру относительно пазов направляющей. Затем, в намеченных местах, вам необходимо просверлить отверстия диаметром 8 мм через обе стенки. Затем поменяйте данное сверло на сверло диаметром 12-14 мм. Просверлите в тех же местах более широкие отверстия под заглушки. Это следует сделать только на лицевой стороне направляющих.

Затем перейдем к коробу. Снимите переднюю крышку короба, для этого выкрутите саморезы с короба и руками потяните переднюю крышку на себя. На задней крышке короба по обе боковые стороны наметьте по 3 отверстия для дальнейшего крепления к стене. Просверлите данные отверстия. Также наметьте и просверлите дополнительные 2 отверстия в задней крышке короба диаметром 12 мм для вывода кабеля электродвигателя. После установите пазы направляющих в пазы боковых крышек короба. И, наконец, руками соберите каркас роллеты: соедините, используя пазы, короб и направляющие.

Монтаж конструкции

Приложите каркас к проему, через отверстия протяните своими руками (не забудьте о перчатках) шнуры питания для электропривода. Приложите каркас к рабочей поверхности и убедитесь, что он прилегает к ней строго вертикально, используйте для этого строительный уровень. С помощью шуруповерта и саморезов закрепите направляющие и короб на обрамлении проема. Затем проверьте горизонтальность электропривода строительным уровнем.

Гаражные рулонные ворота можно купить как с ручным, так и с автоматическим открыванием.

Распакуйте полотно, вставьте ригели в верхний профиль полотна. Установите оси ригелей в установочные отверстия ригельных колец короба. Сведите кольца до упора, зафиксируйте положения колец саморезами. Вал сверлить запрещено. Саморез необходимо закручивать в радиальное отверстие ригельного кольца до самого упора в стенку вала. Не просверлите электропривод. Затем подключите выключатель для электропривода, не забывайте про технику безопасности и набор индивидуальной защиты.

Для регулировки концевых выключателей привода используется пластиковый или металлический шестигранник, который поставляется в комплекте. Необходимо определить максимально нижнее и максимально верхнее положение полотна. Нижнее положение задается с помощью нижнего концевого выключателя, верхнее – с помощью верхнего. Оба выключателя находятся в боковой части короба. Отрегулировать своими руками верхнее положение полотна необходимо таким образом, чтобы одна ламель осталась в проеме направляющих. Выполните электрические подключения (лучше обратиться к специалисту). Затем установите переднюю крышку короба и закрепите ее заклепками или саморезами.

После окончания монтажа, с целью повышения защитных свойств конструкции, шляпки винтов и шурупов в направляющих и коробе должны быть закрыты заглушками. После завершения работ по монтажу и отделочных работ можете удалить защитную пленку с полотна и очистить загрязненные участки.

Как мы видим, ничего сложного в данном виде монтажных работ нет.

Главное – основательно подойти к делу: подготовить помещение, инструменты, комплект, вспомнить правила техники безопасности и качественно установить конструкцию, следуя инструкциям.

Поделитесь полезной статьей:

Частые неисправности рольставен и рольворот

Общие поломки рольставней и рольворот любого вида

Деформация полотна

Неравномерное открывание и закрывание, попадание посторонних предметов в зону движения и конструкцию полотна, скопление на нем снега и льда и иные воздействия повреждают полотно. Ламели (горизонтальные секции) мнутся, перекашивают, разъезжаются, застревают. Для исправления проблемы требуется переборка или замена полотна — частичная или полная. При этом может потребоваться замена подвесов.

При деформации полотна могут также ломаться боковые заглушки, ригельные и блокирующие замки и привод — см. эти поломки ниже.

Деформация короба

Падение тяжелых предметов сверху на рольставни вызывает смятие короба. Как правило, на короб попадает слежавшийся снег и лёд с крыши. Полотно в результате «закусывает» и не может правильно работать. Проблему решают выпрямлением или заменой короба в зависимости от степени деформации.

Деформация направляющих

При неаккуратной эксплуатации, механических повреждениях (большими ящиками, тележками) происходит смятие направляющих на конструкции. Полотно после этого «закусывает» и перестает правильно работать. Для ремонта требуется выпрямление или замена направляющих в зависимости от степени деформации.

Поломки рольставней и рольворот с ручным приводом

Поломка ригельных замков при деформации полотна

При неправильном открывании и закрывании (рывками и т.п.), попадании посторонних предметов в конструкцию роллеты и других механических воздействиях происходит перекос полотна. Ламели при этом разъезжаются и сминаются, а ригельные замки ломаются.

В этом случае необходима установка новых ригельных замков либо демонтаж, чистка и повторный монтаж сломавшихся замков. При этом полотно обычно требует частичной или полной переборки или замены.

Выпадение боковых заглушек с заклиниванием полотна

При таких механических воздействиях, как попадание посторонних предметов в рольставни, скопление на роллете снега, льда и т.д. боковые заглушки на полотне вылетают и его «заклинивает». Это самая неприятная неисправность.

В этом случае приходится полностью перебирать полотно. Цена самих заглушек невысока, но переборка полотна очень трудозатратна, что увеличивает стоимость ремонта.

Поломки рольставней и рольворот с автоматикой (электроприводом)

Поломка блокирующих замков
и привода при деформации полотна

В автоматических рольставнях и рольворотах механические воздействия (попадание посторонних предметов и т.п.) часто приводят к деформации полотна и неисправностям блокирующих замков (блокирующих ригелей), на которых полотно подвешивается к валу.

Роллета перестает корректно работать. Симптомы могут быть разнообразные, например: полотно не двигается при работающем вхолостую вале, полотно неправильно накручивается на вал, перекашивает, застревает, заклинивает и т.п.

В этом случае требуется ремонт или замена неисправных блокирующих замков. Если полотно значительно повреждено, требуется также его переборка или замена — частичная или полная.

При таких поломках может также перегореть привод или блок его концевых выключателей; эта проблема решается при помощи замены привода.

Поломки автоматики
при несоответствующем электропитании

Неполадки автоматики рулонных систем часто возникают в связи с а) перепадами напряжения в сети, б) недостаточной подачей электропитания или в) неправильной укладкой питающего кабеля внутри короба.

Роллета перестает работать вообще или некорректно работает/реагирует на команды управления: не открывается и не закрывается должным образом и т.п.

Данные неполадки исправляются заменой предохранителя (если он перегорел) либо заменой привода (если он вышел из строя). При этом, разумеется, необходимо обеспечить подачу стабильного соответствующего напряжения на роллету.

Таблица частых неполадок рольставен и рулонных ворот

Источники: http://fb.ru/article/199250/rolstavni-svoimi-rukami-ustanovka-montaj-remont-rolstavni-dlya-shkafa-svoimi-rukami-vorota-rolstavni-svoimi-rukami, http://zavorota.ru/konstrukcii/rulonnye-vorota-svoimi-rukami.html, http://optimalstandart.com/polomki_rolstaven.html

zabor-pro.ru

Рулонные ворота своими руками – монтаж рулонных ворот

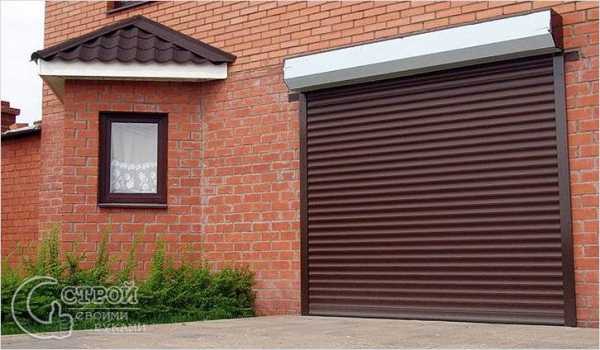

Рулонные гаражные ворота являются одной из разновидностей современных секционных ворот. Подвижное полотно в рулонных воротах образуется ламелями небольшой ширины, которые наматываются на вал, образуя конструкцию в виде рулона. Вал находится в специальном коробе, который устанавливается над проемом гаража.

По цвету можно подобрать ворота различной цветовой гаммы, которая будет оптимально подходить под дизайн и архитектурный стиль гаража и всего комплекса окружающих зданий. Дополнительное преимущество таких систем в том, что рулонные ворота своими руками собираются за короткий промежуток времени, для чего необходимы элементарные навыки и стандартный набор инструментов, который есть практически в любом доме.

Особенности конструкции

Конструкция рулонных ворот

Полотно ворот состоит из металлических ламелей, которые надежно соединены между собой. Обычно металлический профиль ламели имеет внутри пустоты, полость его в производственных условиях заполняется утеплителем, как правило, пенополиуретаном. Изготавливают ламели из качественного алюминиевого профиля специальной прокатки или из экструдированного профиля. По толщине и высоте профили производятся различных параметров. Для изготовления гаражных ворот обычно используют профиль усиленной взломостойкости и устойчивости к механическим повреждениям, высотой 55 или 77 мм.

Рулонные ворота изнутри Профиль роликовой прокатки с высококачественным двухслойным покрытием характеризуется отличной износостойкостью. Экструдированные профили обладают повышенной устойчивостью к солнечному излучению и негативным атмосферным влияниям. Ширина гаражных ворот рулонного типа обычно до 5 м. Если проем гаража имеет большую высоту можно обустроить рулонные ворота без короба. Дополнительно ворота можно оснастить специальными смотровыми и вентиляционными профилями.

Гаражные ворота рулонного типа оснащаются автоматизированной системой управления и запасным ручным аварийным подъемом. Автоматический привод плавно и бесшумно работает от нажатия кнопки на дистанционном пульте управления. При необходимости можно открыть ворота изнутри при помощи ручного привода.

Рулонные ворота в сравнении с распашными и раздвижными конструкциями обладают следующими достоинствами:

  • перед рулонными воротами в зимний период не нужно постоянно расчищать снег;
  • рольставни в проем гаража легко устанавливаются, не требуют специального ухода и служат длительное время;
  • рулонные ворота отличаются компактными размерами, экономя место в гараже и перед ним;
  • благодаря качественной теплоизоляции они сохраняют тепло в помещении;
  • особенности конструкции ворот гарантируют надежную защиту гаража от грязи;
  • автоматическая система управления позволяет открывать ворота, не выходя из машины;
  • этот тип ворот отличается доступными ценами и быстрым монтажом.

Основные особенности монтажа

Конструкция рольворот

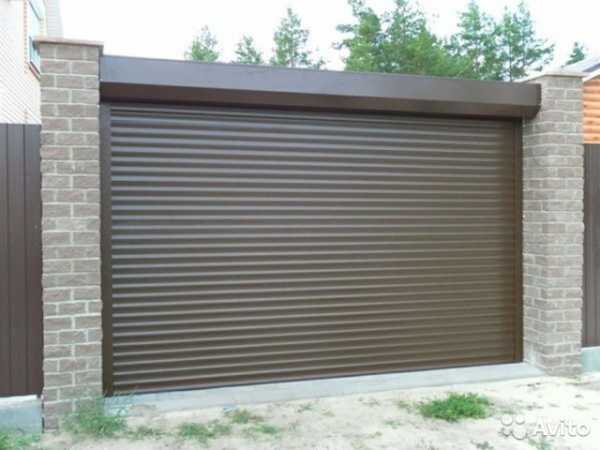

Рулонные ворота можно монтировать как снаружи проема, так и с внутренней стороны гаража. Однако по заключению специалистов, внутренний монтаж обеспечивает большую безопасность и долговечность конструкции.

Чтобы установить рулонные ворота своими руками необходимо собрать комплект изделия по размерам своего гаража с учетом его параметров и условий дальнейшей эксплуатации. Конструкция гаражных ворот рулонного типа должна состоять из защитного короба, полотна ворот, вала, направляющих шин и системы управления. Защитное полотно в движение приводит электропривод. Перемещается полотно ворот вниз или вверх по боковым направляющим.

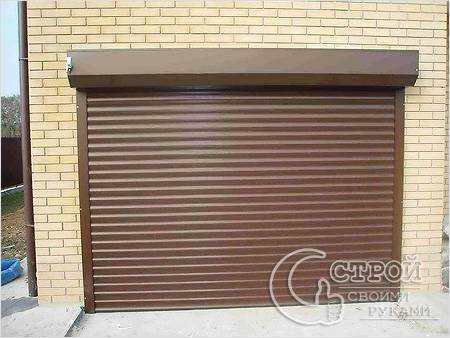

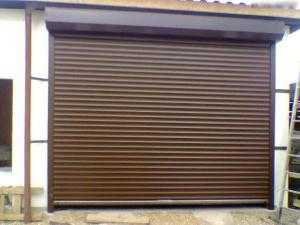

Рулонные ворота снаружи Монтаж ворот начинается с разметки. С помощью рулетки замеряют размеры проема и по максимальным параметрам закупают материал и комплектующие детали. Согласно инструкции по установке рулонных ворот перед монтажом вертикальных направляющих проверяют ровность пола строительным уровнем. При необходимости необходимо выровнять поверхность.

На ведущей секции полотна закрепляют верхние опоры направляющего ролика. Монтируют внутренние петли. Панель в самом низу конструкции оснащают кронштейнами. Ставят нижнюю планку таким образом, чтобы ее края заходили за проемы равномерно. Выравнивают секцию по уровню. Далее по ней устанавливают вертикальные направляющие. К нижней панели крепят тросы и вставляют ролики с распорными втулками. Крепят ролики с держателями к боковым опорам. Прикручивают к боковым стойкам оставшиеся саморезы.

На основе сборочного комплекта рулонные ворота собираются качественно и довольно быстро. При необходимости профессиональные производители ворот рулонного типа могут оказать консультации относительно грамотной сборки конструкции, ее комплектации и этапов сборки.

stroysvoimirukami.ru

Как сделать рулонные ворота самому - Хоби - Каталог статей

Ворота для гаража по типу роллет – очень частое явление для современного мира. Это удобно, компактно, стильно выглядит и достаточно экономно. Монтаж конструкции происходит на небольшой, четко ограниченной площади, поэтому, не будет привычных отходов материалов, нагромождений построек, неровностей и прочих неудобств привычной стройки. Многие задаются вопросом: «Реально ли сделать рольворота своими руками, без помощи специалистов и больших денежных затрат?». Ответ положительный, ведь по сути, в конструировании подобного сооружения в домашних условиях нет страшных тайн.

Особенности конструкции

Первым делом необходимо собрать весь инструмент, который пригодится для работы. Понадобится также уголок из металла, с помощью которого будет фиксироваться конструкция. Стоит помнить, что проем для будущих ворот должен быть идеально ровным.

Далее, производится закупка сопутствующих строительных материалов: ламелей, электропривода для автоматики, коробка, направляющие. Полотно – основная часть сооружения, которая прочно фиксируется специальным замком. Также, внизу устройства должна быть деталь, которая помогает роллетам прилегать к полу.

Для того, чтобы правильно установить ворота, важно приготовить металлический каркас (основание), которое крепится в проем зависимо от выбранного места. Взлом ворот практически невозможен, так как ламели изготавливают из прочного сплава. Пульт управления или кнопка на панели, с помощью которых регулируется открытие и закрытие ворот, предусматривают обязательно аварийное открытие на случай проблем.

Это происходит без применения автоматики и электричества, вручную. Современные технологии позволяют предусмотреть любую проблему, даже отсутствие в гараже отопления – компании производители разработали специальные полотна, которые предотвращают попадание внутрь влаги и освещают помещение естественным светом.

Устройство короба

Желательно, чтобы все конструктивные элементы были от одной фирмы – производителя (кожух, трансмиссия, шины, вал). Если это не так – рулонные ворота своими руками не собрать. В каждом устройстве существует хитрость – при поломке редуктора, происходит срочное аварийное закрытие полотна.

Ветровые нагрузки – не страшно для подобного устройства. Между шинами прокладывают специальные поролоновые уплотнители, которые выполняют функцию защиты от пылинок и попадания грязи. Открытие ворот происходит без шума, чего не скажешь о ручных вариантах открывающего механизма.

Чаще всего, последним видом привода удобно пользоваться в случае отключения электроэнергии в гараже.

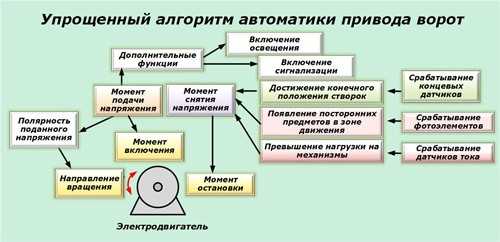

Автоматическая система управления

Ролл ворота своими руками предусматривают обязательное автоматическое управление, которое должно быть экономным, компактным (должно помещаться в вал) и при этом достаточно мощным, так как полотно ворот зачастую имеет внушительные размеры.

Привод устанавливается недалеко от короба, соединяя вал и муфту с помощью цепной передачи. Важно не слишком экономить на этой части конструкции, так как в зимний сезон дешевые устройства работают крайне плохо, выезжая через раз.

Если происходит перегрев, устройство может автоматически выключится на некоторое время. У более современных и дорогостоящих приборов, двигатель оснащен термическим клапаном, предотвращающим негативное влияние погодных условий. Разработаны также так называемые умные коробки, которые регулируют предельные моменты вращения.

Очень важно, чтобы на пути механизма не возникало преград – устройство останавливается, может прекратить работу вовсе и при этом мелкие элементы могут повредиться. Чтобы этого не происходило, устанавливаются специальные фотоэлементы.

Они имеют вид небольших датчиков, которые монтируются обычно в проемах или над ними. Система регулируется с помощью специального пульта управления, который работает на максимальном расстоянии 50 метров. Пультов может быть несколько, все они изготавливаются на заказ.

Способы монтажа

Существует три распространенных способа установки роллетов: притолочный, накладной и с помощью встраивания внутрь стены. Накладной является самым удобным и легким, так как вал прикрепляется сверху к стене, а направляющие – по обеим сторонам. Монтаж изнутри – наиболее подходящий и простой в использовании метод – отсутствуют дополнительные сложные конструкции, стенки короба плотно прилегают к стенам.

Короб обладает довольно большими параметрами сечения, поэтому встраивание конструкции внутрь стены применяется крайне редко. Применение данного способа чревато хлопотной работой, так как сначала должна быть сооружена ниша в стене, над дверным проемом, в которую устанавливается короб. Ниша закрывается материалами и декорируется. Когда роллет опускается, полотно выезжает быстро и легко.

Установка конструкции

Для качественной установки, которая прослужит долгое время, важно монтировать столбы на одном фундаменте, которые прочно армируют. Сверху конструкции соединяют между собой, с помощью балки из прочного металла. В обязательном порядке обустраивается крыша против атмосферных осадков. Если сооружение будет автоматизировано, нужно монтировать привод (бывает 2 видов – внутривальный или осевой).

Сначала собирается металлический каркас из ламелей, на бока крепятся шины, сверху – короб с валом внутри. Полотно постепенно и аккуратно мотают на систему вала. При сборке своими руками важно рассчитать параметры устойчивости к ветру, которые играют немаловажную роль. В случае оснащения сооружения приводом, дополнительной установки замков не нужно. Если отключается электроэнергия, система привода полностью блокирует вал, не позволяя поднимать ворота. Если полотно оснащено системами пружин, чтоб его открыть в данном случае, используется расщепитель для аварийных ситуаций.

Зависимо от выбора расположения короба, ламели могут быть вогнуты внутрь или наоборот. Чтоб сделать их оригинальными и покрасить в желаемый цвет, можно использовать полимерные краски, которые не поддаются влаге и сырости.

Более подробно об этом можно узнать в интернете. Например, на данной странице у вас есть возможность ознакомиться с тем, что из себя представляют рулонные ворота http://vorotaavt.ru/ либо на другом ресурсе по вашему желанию.

www.planetanovosti.com

Рулонные ворота своими руками

Оглавление:

  1. Такие разные рулонные ворота
  2. Достоинства рулонных дверей
  3. Недостатки рулонных ворот
  4. Управление автоматическими рулонными воротами
  5. Эксплуатация рулонных ворот
  6. Изготовление рулонных ворот

Среди всего разнообразия гаражных ворот особое место занимает рулонный вариант. Он функционален и продуман, что отличает его от других видов этих приспособлений. Удивительно, насколько элегантными выглядят дома на фото, если в конструкции гаражей предусмотрен этот тип ворот. Подобную гармонию трудно себе представить иными способами. Что же отличает рулонные ворота от других? Какие у них преимущества и недостатки? Попробуем разобраться в этом подробнее.

Такие разные рулонные ворота

По своим характеристикам рулонные ворота мало чем отличаются друг от друга. У них единый принцип работы, экономичность пространства и другие общие черты. Но есть два существенных отличия, которые можно рассмотреть в конструкционном плане профилей. Последние разделяются на:

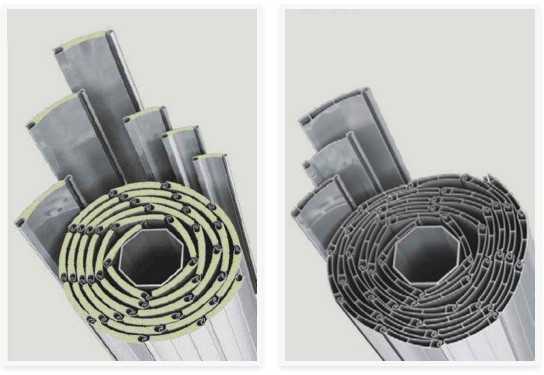

  • Двустенные пенонаполненные – изготавливаются из алюминия, оцинкованной или нержавеющей стали. Поверх металла наносят защитный лак, который сообщает материалу элегантный и благородный вид, а кроме того придает дополнительную противокоррозийную защиту. В среднем высота ламеля будет 110-120 мм, а толщиной в 23 мм. Можно увеличить обзорность с применением профиля, в котором имеются врезные бикарбонатные стекла. Плюс возможна организация дополнительной вентиляции при помощи врезных решеток. Пенонаполненные профили применяются там, где требуется снизить теплопотери и обеспечить звукоизоляцию, дополнительно к основной заградительной роли ворот. Впрочем, рулонные ворота такого типа вряд ли сравнятся по звукоизоляционным характеристикам с секционными, но за счет толщины и резиновых уплотнителей уже превосходят во многом обычные приспособления такого типа. В сравнении с другими вариантами рулонных ворот у этих будет лучшая защита от перечисленных факторов.
  • Облегченные односменные – здесь мы рассматриваем профиль двух вариантов. Он может исполняться из алюминия или оцинкованной стали. Поверхность обрабатывается специальным защитным лаком. Такие профили выполняют защитную функцию, поскольку толщина стали может достигать 0,7мм, а высота профиля 120 мм. Ясно, что теплопотеря будет еще очень высока, да и надежной звукоизоляции ожидать не приходится. Впрочем, более доступная цена делает их предметом широкого потребления там, где требуется закрывать холодные помещения производственного и ангарного типа. Помимо перечисленного, можно использовать их в качестве естественных разграничителей зон, на коллективных паркингах подземного типа и в других местах. Именно здесь одностенные перфорированные профили будут к месту. Если не нужно сохранять тепло зимой, а летом прекрасную циркуляцию воздуха, подобный тип ворот просто идеален. Отверстия в диаметре примерно 3,2 мм, что делает невозможным проникновение внутрь помещения уличного мусора.

Есть и другой менее распространенный тип – рулонные решетки – они различаются по конфигурации рисунка и материалу выполнения. Последний уже традиционен для изделий подобного типа: алюминий, нержавейка или оцинкованная сталь. Если требуется оптимальная обзорность и хорошая освещенность плюс воздухообмен, нет лучшего варианта. Он подходит для гаражей подземного типа, торговых пассажей, стадионов.

Достоинства рулонных дверей

В этой категории на первом месте стоит компактность подъемных ворот рулонного типа.

Буквально за считанные секунды они могут намотаться на вал, который располагается в особом отделении. Долговечность конструкции уже давно показала себя с лучшей стороны. Кроме того, экономия пространства особо актуальна для тех, кто в силу архитектурных особенностей или наличия соседних строений не может позволить себе иной вариант.

Ламели выполняются из металла, плюс их дополнительно заполняют полиуретановой пеной. Последняя придает конструкции невероятную прочность. При том, что заполнитель по твердости вдвое опережает монтажную пену, не изнашивается и не подвергается коррозии. Конструкция получается настолько прочной, что прекрасно противостоит взлому и ветровым нагрузкам. Проемы можно перекрывать довольно значительные, вплоть до восьми-девяти метров. В ряде случаев конструкции некоторых рулонных ворот позволяют сцеплять вместе несколько полотен. Это дает размах перекрытия в десятки метров, что особенно актуально в промышленных масштабах. К примеру, так можно ставить рулонные ворота на авиационные ангары.

Недостатки рулонных ворот

Конечно, идеала не бывает и у рулонных ворот есть свои недостатки. Среди них можно перечислить:

  • Отапливаемым гаражам они не подходят, поскольку имеют большое количество зазоров.
  • Створки зимой могут подвергаться обледенению, а это ведет к некорректной работе механизма. Или же конец полотна может просто примерзнуть к полу. В этом случае потребуется ручное открывание двери, а сначала оттаивание.
  • Цена на подобное изделие пока достаточно высока, а это существенный фактор при выборе подобного варианта. Впрочем, используемый материал бывает различным. Это алюминий, сталь нержавейка или оцинкованная. Также различаются антикоррозийные покрытия. Не стоит отчаиваться, когда есть такой огромный выбор. В каждой ценовой категории можно подобрать именно те ворота, которые в идеале подойдут конкретно для вас.

Лучше всего устанавливать рулонные двери, когда они находятся внутри отапливаемых помещений. Защитные характеристики этого оборудования достаточно высоки, если размещать его в контролируемых точках доступа. В ряде случаев такой тип ворот используется в наземных и подземных паркингах. Отличительная особенность от других автоматических ворот в том, что при помощи рулонного типа можно устраивать целые отдельные боксы для автомобилей.

Управление автоматическими рулонными воротами

Удобство такого типа ворот состоит в том, что достаточно иметь пульт дистанционного управления в машине или в помещении и можно открывать их одним нажатием. Если есть желание, существует возможность программирования времени закрытия и открытия.

Если электроэнергия была отключена, поможет дополнительное устройство аварийного подъема, которое вручную позволяет открыть ворота. Впрочем, пользоваться им следует только в том случае, если в сети нет напряжения, поскольку его наличие может привести к поломке электропривода. Злоупотребление ручным открыванием в плане рулонных ворот не ведет ни к чему хорошему.

Эксплуатация рулонных ворот

Как только вы обзавелись таким приятным и полезным приспособлением, как рулонные ворота, хочется поставить их и тот час испытать в действии. Впрочем, многие люди совершают на данном этапе самые различные ошибки, от которых мы и постараемся уберечь.

Чтобы устройство исправно функционировало весь гарантийный срок службы и намного дольше, для этого важно знать принцип действия, основанный на использовании электрической или ручной системы управления, которая позволяет полотну двигаться вниз или верх. По мере движения по направляющим, оно собирается в специальный короб на вал. Обычно коробка монтируется над проемом ворот внутри или снаружи. Намного реже в самом проеме. И для открывания применяют либо радиоуправление, либо специальную пусковую кнопку.

Несколько полезных советов по эксплуатации рулонных ворот:

  1. Если для движения полотна используется локальный выключатель или ПДУ, тогда нужно подождать, пока оно не остановится, а затем уже отпустить кнопку. Промежуточное положение полотна также возможно, а для продолжения его движения также потребуется снова нажать кнопку.
  2. Не следует злоупотреблять ручным режимом подъема полотна. Это приспособление предусмотрено только в качестве аварийного. Лучше вообще не использовать подобный вариант, когда в сети есть напряжение. Это может негативно сказаться на электроприводе и даже привести к его выходу из строя. Когда же используете ручной подъемник, ручку надо вращать медленно, без особых усилий, до тех пор, пока стопоры не соприкоснутся. Также возможно полное смыкание ламелей при опускании. Нельзя продолжать вращать ручку подъемного механизма после этих события, поскольку это может привести к его повреждению, а также иногда и короба (если ворота поднимаются).
  3. Конструктивные особенности рулонных ворот таковы, что устройство является достаточно безопасным. При этом требуется постоянно наблюдать, как происходит спуск и подъем полотна. В рабочей зоне не должны появляться люди, животные, посторонние предметы. А также сами никогда не мешайте опусканию или подъему. Это может привести к поломке конструкции.
  4. Часто поднимать и опускать рулонные ворота нельзя, поскольку после нескольких минут работы срабатывает термореле. Предположим, подобное произошло. В таком случае просто выждите несколько минут и привод сам разблокируется, как только остынет до оптимальной температуры. Особое внимание к механизму стоит уделить в жаркое время года.
  5. Предположим, работа механизма сопровождается непонятным шумом, которого раньше не было, странным запахом – прекратите использование системы, пока не выяснится источник происходящего.
  6. Технический осмотр устройства нужно доверять только профессионалам. Самодеятельность здесь не нужна. Только знающе квалифицированные люди могут проводить профилактику, осмотр и все необходимые работы. В этом случае имеется отдельная сервисная служба, куда вы можете всегда обратиться, чтобы устранить те или иные проблемы. Регулировку также нельзя делать самостоятельно, а также перенос, переустановку и конструктивные изменения. Это может элементарно лишить вас права на гарантийный ремонт, а если действия привели к поломке, то выкладывайте средства из собственного кармана.
  7. Всегда нужно следить за чистотой конструкции. Чистите не только само полотно, а также направляющие. Убирайте пыль, грязь, лед, снег, листья, ветки, различные посторонние предметы и мелкие камешки. Мытье осуществляется при помощи мягкой ветоши и различных моющих средств, но без применения агрессивно действующих веществ. Зимой ворота могут подвергаться обледенению, В этом случае нужно немного постучать по ним с внутренней или внешней стороны, а затем уже поднимать полотно.
  8. Предположим, вы хотите использовать рулонные вороты в среде с повышенной влажностью или в регионе с затяжными дождями, продумайте дополнительные варианты защиты поверхностей — не исключено, что применение ряда средств позволит увеличить стойкость материала ламелей к коррозии. Или же, возможно, потребуются иные меры воздействия, которые применяются в том или ином случае.
  9. В идеале необходимо заключить договор о гарантийном обслуживании с соответствующей организацией, если хотите получить беспроблемную работу ворот в течение длительного периода.

Изготовление рулонных ворот

Тем, кто стремиться изготовить рулонные ворота своими руками можно посоветовать приобрести готовые конструкции у фирм-производителей в разборном виде.

А затем можно быстро и эффективно собрать все буквально за пару часов, если есть такое желание. Однако как показывает опыт, если стремление к качеству выражено сильнее, лучше доверить работу профессионалам.

Все необходимые инструкции по сборке-разборке-наладке можно получить у производителя. Но только опыт, накопленный со временем, даст то необходимое, чтобы сделать всю работу как следует. Рулонные ворота это достаточно простой и одновременно сложный механизм. Отдельные его части кажутся вполне доступными для понимания, но сделать из этого единый исправно функционирующий механизм не так просто, как кажется.

Именно поэтому мы советуем пользоваться услугами компаний, которые осуществляют сборку, установку и настройку рулонных ворот при содействии профессионалов высокого уровня. Они учились, проходили соответствующие курсы подготовки, накапливали нужные умения, которых просто нет у людей, занимающихся другими видами деятельности.

mdkinvest.ru

Как сделать рулонные стальные ворота

Разновидность современных секционных ворот представляют собой ворота рулонного типа. Из ламелей небольшой ширины можно сделать своими руками подвижное полотно. Внешне конструкция похожа на рулон. Над дверным проёмом находится небольшой короб, в котором находится вал.

Рулонные ворота своими руками достаточно легко можно сделать. Конструкция достаточно легко собирается. Для этого необходимо иметь элементарные навыки и инструменты, с помощью которых можно собрать рольворота своими руками.

Если человек затрудняется с установкой рулонных ворот, то можно обратиться в специализированную мастерскую, которых весьма много в настоящее время. Квалифицированный мастер окажет все необходимые работы быстро и качественно. Конструкция, сделанная специалистами, отвечает всем требованиям, предъявляемым к подобным приспособлениям. Она сделана из качественного сырья.

Более подробную информацию вы можете получить в интернете. Например, на данной странице у вас есть возможность ознакомиться с тем, что такое рулонные стальные ворота http://123vorota.ru/catalog/rolleti либо на другом ресурсе по вашему желанию.

Особенности конструкции

Металлические ламели необходимы для сборки полотна. Их необходимо надёжно соединить друг с другом. Внутри металлического профиля ламели имеется пустота. Для её заполнения используется утеплительный материал. Отлично показало себя использование пенополиуретана. В изготовлении ламелей используют качественный алюминиевый или экструдированный профиль.

Он бывает различной толщиной и высотой. Чтобы изготовить рулонные ворота своими руками, необходимо наличие профиля, который отличается взломостойкостью и устойчивостью. Конструкцию весьма сложно сломать механически. Материал можно выдержать солнечное излучение и негативное атмосферное влияние. Обычно гаражные рольворота имеют длину менее 5 метров. При большей высоте проёма можно конструкцию установить без коробки. Иногда необходимо оснащение специальных смотровых и вентиляционных профилей.

Для оснащения ворот рулонного типа необходима автоматизированная система, которая помогает управлять конструкцией. Необходимо наличие и запасного ручного аварийного подъёма. Управлять системой просто, для этого достаточно нажать кнопку на пульте управления. Система после нажатия плавно и бесшумно начинает работать. Если это необходимо, то ворота можно открыть с внутренней стороны, воспользовавшись ручным приводом.

Конструкция имеет ряд положительных сторон, благодаря которым она отличается от систем распашного и раздвижного типа:

  • отсутствие необходимости в постоянной уборке снега в зимний период, скопившегося возле рулонных ворот;
  • ролл ворота своими руками легко можно установить;
  • отсутствие потребности в специальном уходе;
  • служба системы в течение длительного временного периода;
  • отличие рулонных ворот заключается в компактных размерах, экономии места возле конструкции;
  • сохранность тепла в помещении благодаря качественной теплоизоляции;
  • надёжная защита от загрязнения в помещении, так как ворота имеют некоторую конструкционную особенность;
  • возможность открытия ворот, не выходя из машины, при помощи автоматической системы управления;
  • доступность цены исходных материалов и всей конструкции в целом;
  • собрать конструкцию можно за короткий промежуток времени даже при отсутствии специальных знаний для этого.
к содержанию ↑

Как установить конструкцию своими руками

Монтаж рулонных ворот обычно осуществляют с наружной части или внутри помещения. Специалисты советуют, что установка снаружи более безопасна. Она обеспечивает срок службы в течение длительного времени.

Для установки рулонных ворот своими руками следует купить всё необходимое согласно размерам помещения. Помимо этого, необходимо выбирать материалы в зависимости от того, как будет в дальнейшем эксплуатироваться автоматический механизм и конструкция в целом.

Для того, чтобы создать конструкцию ворот рулонного типа, необходимо приобрести защитный короб, полотно ворот, вал, направляющие шины и система управления. Для приведения в движение защитного полотна необходимо ещё покупка электрического приводного устройства. Перемещается полотно ворот вниз или вверх по боковым направляющим.

Чтобы установить ворота, необходимо на предварительном этапе разметить площадь для проведения работ.

С помощью рулетки замеряют размеры проема и по максимальным параметрам закупают материал и комплектующие детали. Согласно инструкции по установке рулонных ворот перед монтажом вертикальных направляющих проверяют ровность пола строительным уровнем. При необходимости необходимо выровнять поверхность.

На ведущей секции полотна закрепляют верхние опоры направляющего ролика. На дальнейшем этапе специалистами монтируются внутренние петли. Панель в самом низу конструкции оснащают кронштейнами. Ставят нижнюю планку таким образом, чтобы ее края заходили за проемы равномерно. Выравнивают секцию по уровню. Далее по ней устанавливают вертикальные направляющие, необходимые для устройства. К нижней панели крепят тросы и вставляют ролики с распорными втулками. Крепят ролики с держателями к боковым опорам. Прикручивают к боковым стойкам оставшиеся саморезы, воспользовавшись шуруповёртом.

Приспособление помогает в осуществлении работы рулонных ворот. Конструкция легко опускается и поднимается. Для этого можно только нажать на кнопку. Если автосистема отказывается работать, то устройство можно привести в движение своими руками.

На основе сборочного комплекта рулонные ворота собираются качественно и довольно быстро. При необходимости профессиональные производители ворот рулонного типа могут оказать консультации относительно грамотной сборки конструкции, ее комплектации и этапов сборки.

После проведения работы необходимо попробовать конструкцию в действии. При неправильной работе устройства необходимо попытаться ликвидировать помехи, которые не дают прибору правильно работать. Устройство может работать на электрической тяге или вручную в зависимости от желания человека.

jmsi.ru

Рулонные ворота своими руками – монтаж рулонных ворот

Оглавление

  1. 1Особенности конструкции
  2. 2Основные особенности монтажа

Рулонные гаражные ворота являются одной из разновидностей современных секционных ворот. Подвижное полотно в рулонных воротах образуется ламелями небольшой ширины, которые наматываются на вал, образуя конструкцию в виде рулона. Вал находится в специальном коробе, который устанавливается над проемом гаража.

По цвету можно подобрать ворота различной цветовой гаммы, которая будет оптимально подходить под дизайн и архитектурный стиль гаража и всего комплекса окружающих зданий. Дополнительное преимущество таких систем в том, что рулонные ворота своими руками собираются за короткий промежуток времени, для чего необходимы элементарные навыки и стандартный набор инструментов, который есть практически в любом доме.

Особенности конструкции

Конструкция рулонных ворот

Полотно ворот состоит из металлических ламелей, которые надежно соединены между собой. Обычно металлический профиль ламели имеет внутри пустоты, полость его в производственных условиях заполняется утеплителем, как правило, пенополиуретаном. Изготавливают ламели из качественного алюминиевого профиля специальной прокатки или из экструдированного профиля. По толщине и высоте профили производятся различных параметров. Для изготовления гаражных ворот обычно используют профиль усиленной взломостойкости и устойчивости к механическим повреждениям, высотой 55 или 77 мм.

Рулонные ворота изнутри
Профиль роликовой прокатки с высококачественным двухслойным покрытием характеризуется отличной износостойкостью. Экструдированные профили обладают повышенной устойчивостью к солнечному излучению и негативным атмосферным влияниям. Ширина гаражных ворот рулонного типа обычно до 5 м. Если проем гаража имеет большую высоту можно обустроить рулонные ворота без короба. Дополнительно ворота можно оснастить специальными смотровыми и вентиляционными профилями.

Гаражные ворота рулонного типа оснащаются автоматизированной системой управления и запасным ручным аварийным подъемом. Автоматический привод плавно и бесшумно работает от нажатия кнопки на дистанционном пульте управления. При необходимости можно открыть ворота изнутри при помощи ручного привода.

Рулонные ворота в сравнении с распашными и раздвижными конструкциями обладают следующими достоинствами:

  • перед рулонными воротами в зимний период не нужно постоянно расчищать снег;
  • рольставни в проем гаража легко устанавливаются, не требуют специального ухода и служат длительное время;
  • рулонные ворота отличаются компактными размерами, экономя место в гараже и перед ним;
  • благодаря качественной теплоизоляции они сохраняют тепло в помещении;
  • особенности конструкции ворот гарантируют надежную защиту гаража от грязи;
  • автоматическая система управления позволяет открывать ворота, не выходя из машины;
  • этот тип ворот отличается доступными ценами и быстрым монтажом.

Основные особенности монтажа

Конструкция рольворот

Рулонные ворота можно монтировать как снаружи проема, так и с внутренней стороны гаража. Однако по заключению специалистов, внутренний монтаж обеспечивает большую безопасность и долговечность конструкции.

Чтобы установить рулонные ворота своими руками необходимо собрать комплект изделия по размерам своего гаража с учетом его параметров и условий дальнейшей эксплуатации. Конструкция гаражных ворот рулонного типа должна состоять из защитного короба, полотна ворот, вала, направляющих шин и системы управления. Защитное полотно в движение приводит электропривод. Перемещается полотно ворот вниз или вверх по боковым направляющим.

Рулонные ворота снаружи
Монтаж ворот начинается с разметки. С помощью рулетки замеряют размеры проема и по максимальным параметрам закупают материал и комплектующие детали. Согласно инструкции по установке рулонных ворот перед монтажом вертикальных направляющих проверяют ровность пола строительным уровнем. При необходимости необходимо выровнять поверхность.

На ведущей секции полотна закрепляют верхние опоры направляющего ролика. Монтируют внутренние петли. Панель в самом низу конструкции оснащают кронштейнами. Ставят нижнюю планку таким образом, чтобы ее края заходили за проемы равномерно. Выравнивают секцию по уровню. Далее по ней устанавливают вертикальные направляющие. К нижней панели крепят тросы и вставляют ролики с распорными втулками. Крепят ролики с держателями к боковым опорам. Прикручивают к боковым стойкам оставшиеся саморезы.

На основе сборочного комплекта рулонные ворота собираются качественно и довольно быстро. При необходимости профессиональные производители ворот рулонного типа могут оказать консультации относительно грамотной сборки конструкции, ее комплектации и этапов сборки.

opendecor.ru

Ворота роллетные, устройство, принцип действия, установка ворот своими руками, полезные советы. Выбираем и устанавливаем роллетные ворота. Роллетные ворота или рулонные, что это такое, как выбрать и как самому их установить

Намереваясь установить защитную конструкцию на ворота дома или гаража, рекомендуем обратить внимание на роллетные гаражные ворота, которые по некоторым параметрам и эксплуатационным качествам превосходят аналогичные системы. Вас приятно удивит несложное устройство и принцип действия защитных ворот, а также возможность собственноручного монтажа.

Роллетные системы – устройство и принцип действия

Первое, что привлекает в конструкциях рулонных ворот или ворот роллетных, это компактность и оригинальность системы – защитные роллеты поднимаются к потолку гаража или сооружения и прячутся в специальном коробе.

Причем, заметьте, совершенно не перегружая пространство возле гаража или въездных ворот в дом, что позволяет производить установку ворот, где нужно экономить на территории.


Естественно, это расширяет сферу использования и применения автоматических рулонных ворот. Тем более, что устройство роллетных ворот и принцип действия моделей идентичен.

Утрированно и укрупненно, алгоритм устройства ворот роллетных следующий.

Роллетное полотно, собранное из алюминиевых ламелей, расположенных горизонтально, движется по направляющим с помощью тяговых пружин. Для закрытия проема ворот, полотно разворачивается с помощью ручного или автоматического привода и в крайней точке фиксируется запирающим устройством.

Кроме роллетного полотна в процессе функционирования системы задействованы:

  • привод
  • боковые направляющие
  • короб или кожух для скрытия полотна
  • крепежные и соединительные элементы системы.

Однако, при кажущейся простоте устройства не стоить забывать об сложностях монтажа роллетных ворот, который зависит от месторасположения и крепления короба для роллетного полотна.

cпособы установки и монтажа

Ворота роллетные и автоматические рулонные ворота можно установить следующими способами:

  • накладной монтаж короба
  • встраиваемый в стену
  • притолочный.

Накладной монтаж считают наиболее простым и доступным для собственноручного исполнения. Он заключается в креплении над гаражным дверным проемом вала (снаружи или изнутри) и направляющих, обеспечивающих перемещение полотна.


Внутренний (встраиваемый в стену) монтаж можно считать универсальным, обеспечивающим установку в любую геометрию проемов, не изменяя и не искажая архитектурный вид здания. Детали конструкции ворот в этом случае хорошо защищены от осадков.

Притолочный способ монтажа можно отнести к декоративному оформлению гаража или ворот, потому что при данном способе создается новая притолока, размещаемая на 40 см ниже основной.

Полезные советы

Полезность выбора способа установки короба определяет рисунок фасада дома или сооружения. Накладной наружный монтаж предпочтителен для домов, оборудованных рольставнями с наружным крепление коробов. Накладная роллетная система будет в теме. Защитные роллеты встраиваемые в стену это оптимальный вариант, правда, для монтажа направляющих потребуется создание дополнительных стеновых ниш.

Установка накладных роллетных ворот своими руками

Расскажем и покажем поэтапный собственноручный монтаж и установку роллетных ворот гаражных ворот на примере системы Hormann RollMatic, состоящей из короба с валом, двух направляющих, электропривода и дистанционного пульта управления.

Этапы установки

Подготовительные работы

Снимаем старые воротные гаражные двери.

Производим установку профильных труб для последующего крепления направляющих системы.

Распаковываем и подготавливаем роллетное полотно и направляющие.

Вставляем направляющие в базы короба для примеривания размещения по месту.

Разметка ворот под короб с октогональным валом

Приставляем короб с валом к существующей рамке ворот и выставляем по уровню вертикальность и горизонтальность положения.

Делаем разметку для монтажа и крепежа направляющих.

Монтаж короба и направляющих

Сверлим сверлом меньшего диаметра отверстия в направляющих и стенке.

Рассверливаем направляющую большим сверлом.

В полученное отверстие устанавливаем и закручиваем саморезы и закрываем прессшайбой.

Закрепляем корпус короба по месту слева и справа.

Удаляем защитную пленку с направляющих.

В торцах короба просверливаем отверстие для вывода кабеля электропривода.

Подвешивание полотна

Распределяем дистанционные кольца держатели по длине вала короба.

Поднимаем и заводим роллетное полотно с нижней полосы на крюки держателя.

На верхний край полотна надеваем тяговые пружины и их также равномерно распределяем.

Края пружин тяговых фиксируем в посадочные отверстия на валу.

Проверяем работу электропривода роллетных ворот.

Подключение проводов электропривода и дистанционного пульта

Подключение проводов электропривода по маркировке и цвету, согласно схеме прилагаемой производителем.

Подключаем блок дистанционного управления через клеммные отверстия согласно инструкции.

Привязываем и кодируем данные блока дистанционного управления пульта в память.

Подтягиваем шестигранником регулировочные винты для установки конечное положение полотна.

Полезные советы, как произвести установку роллетных ворот своими руками, показаны в видео.

svouimirukami.ru
