Ворота с профнастила с элементами ковки и металлопрофиля распашные, эскизы

Что самое главное в воротах на участке? Кому-то важнее внешняя эстетика, кому-то безопасность, для кого-то на первом месте экономия средств. Есть ли возможность объединить три критерия, чтобы найти версию ворот, чтобы они соответствовали всем данным требованиям? Такие ворота есть.

Это комбинированная технология – объединенная конструкция из профнастила и элементов ковки – кованые ворота с профлистом. Надежность, устойчивость, эстетика, долговечность – всеми перечисленными преимуществами обладают такие ворота – гибридные технологии делают чудеса.

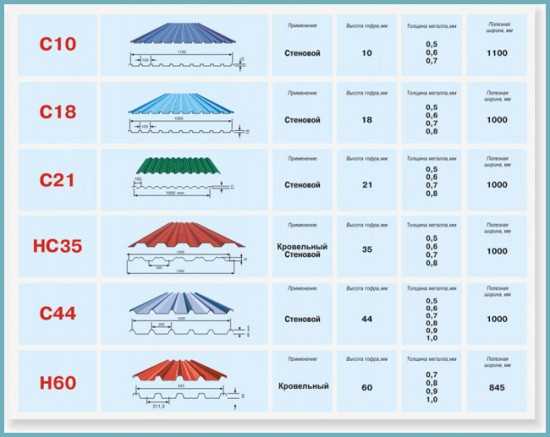

Преимущества и недостатки профнастила

Профнастил сам по себе – ценный строительный материал, он обладает рядом отличных преимуществ:

  • коррозийная устойчивость;
  • долговечность;
  • легкость по весу;
  • механическая прочность;
  • простота в изготовлении деталей и монтаже.

Добавление к материалу из профнастила кованых деталей добавляют дополнительные достоинства:

  • внешняя эстетика;
  • экономия бюджета;
  • еще большая долговечность.

Помимо достоинств всегда и везде имеются свои недостатки.

Есть они и в наших воротах с профнастила с элементами ковки:

  • царапины и повреждения на поверхности профнастила;
  • коррозия кованых деталей.

Как видите, многочисленные плюсы многократно перекрывают минусы, так что есть смысл задуматься о том, чтобы сделать кованые ворота с профнастилом своими руками. Овчинка выделки стоит – это наш совет.

Для начала запланируем и запасемся необходимыми материалами и инструментами. Количество листов профнастила лучше подсчитывайте, опираясь на чертеж. Дополнительно из материалов понадобится металлопрофиль или металлические трубы для опоры.

Площадь бетонирования области опор высчитывают следующим образом: к высоте ворот в метрах добавляют еще один метр, это и будет размер бетонной площадки.

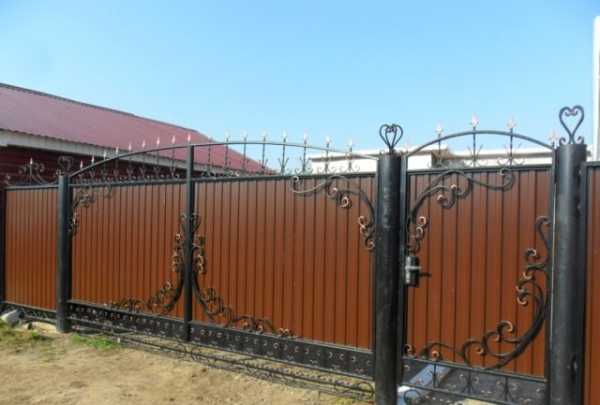

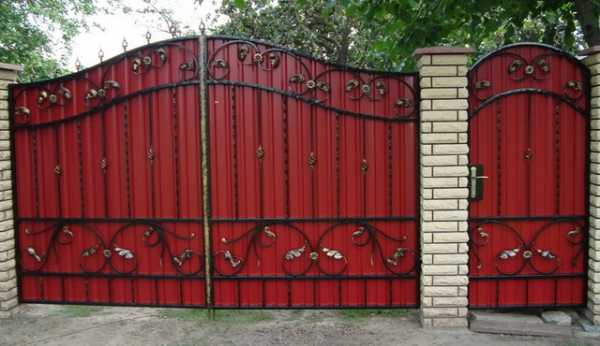

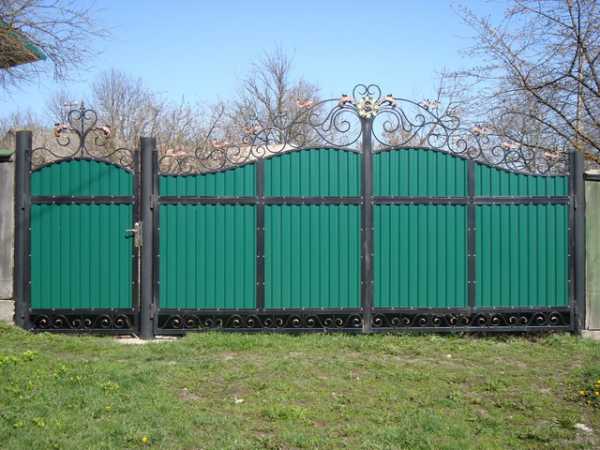

Ворота с профнастила с элементами ковки.

Из инструментов вам понадобятся:

  • болгарка;
  • кувалда или ручной бур;
  • ножницы по металлу;
  • сварочный аппарат;
  • шуруповерт.

Установка стоек

Начало работы – это всегда установка и укрепление опор. Это этого этапа зависит успех всего дела. Глубина закладки столбов должна составлять не менее одного метра. Вот как рассчитывается высота столбика для ворот: к длине створки ворот прибавляем десять сантиметров и один метр на установку.

Металлопрокат обязательно обработать антикоррозийной жидкостью пред тем, как поставить в выкопанные углубления, засыпать ямки щебнем с последующей утрамбовкой.

Столбы для ворот могут быть сделаны из разных материалов: деревянного бруса со стороной сечения в 150 мм, швеллерной балки с толщиной 16 мм, профильной трубы с сечением 80 х 100 мм с толщиной стенок не меньше 7-ми мм.

Ямы под столбы роем глубиной не менее одного метра и диаметром от 20-ти до 50-ти см. В них устанавливаем профтрубу или швеллерную балку, заливаем цементный раствор.

Следующий этап – заливка ямок цементным раствором, который готовят из смеси песка и цемента в соотношении 3:1. Дать пару дней для застывания цемента – дело обязательное. После этого приступаем к оформлению стоек, чтобы они гармонировали по внешнему виду с самими воротами. Очень рекомендуется выстроить кирпичные ободки.

Этапы оформления стоек ворот следующие:

  • Раствор цемента и песка перемешать до сметанообразного состояния.
  • Кирпичную кладку выполняют с перекрытием швов последующими рядами.
  • Расшивку кирпичных рядом выполняют после неполного высыхания.
  • Стойки лучше всего украсить колпачками на верхушках: и для красоты, и для защиты от осадков.

Площадку для ворот нужно выбирать с учетом размера ворот, к длине которых нужно прибавить два метра. Швеллер раскладывают так, чтобы ворота выдавались из него на 20 см. Укладку проверяют уровнем.

А сейчас ворота

Легче всего сделать распашной вариант с одинаковыми створками, которые разводятся в разные стороны. Какого размера должны быть ваши ворота из профнастила с элементами ковки? Рассчитывать нужно по типу машин, которые будут заезжать на ваш участок.

Если это легковые автомобили, будут вполне достаточны габариты с шириной в 4 метра и высотой 2,5 метра.

Приводим в порядок металлопрофиль с помощью болгарки: обрезаем по размеру, убираем заусеницы. Все детали должны соответствовать чертежу по всем параметрам – здесь никаких импровизаций и творчества. Стыковка заготовок из профиля с последующей сваркой производится на ровной площадке.

Ровность соединений проверяем диагональю.

Теперь распорка с использованием кованых деталей и узоров. Следом начинаем крепить профнастил: после его кройки согласно чертежу, укладываем листы внахлест. Крепление производим саморезами через отверстия, которые проделываем дрелью.

Теперь калитка

Самый популярный вид калиток из профнастила с элементами ковки – распашной. Они удобны и не требуют большого пространства во время открывания. Лучше, чтобы площадь калитки не превышала одного квадратного метра. В противном случае калитка получится слишком тяжелой.

Для нее вам понадобятся:

  • профнастил;
  • труба прямоугольного сечения 60 мм х 40 мм;
  • машинка для шлифования;
  • замок, петли
  • шуруповерт, дрель, саморезы с резиновой шайбой;
  • сварочный аппарат;
  • лопата, бетон, гравий.

Опорные столбики устанавливаем в бетонный фундамент глубиной в один метр. Каркас выполняется из стальной трубы с предварительной очисткой ржавчина и грязи. С вертикальных торцов нужно срезать все углы, подрезание делается под углом в 45°. Главное – выдержать строгую перпендикулярность торцов по отношению к оси. Соединение производится сваркой.

Если площадь калитки больше одного квадратного метра, ей нужно придать дополнительную жесткость с помощью косынок – металлических прямоугольных треугольников. Следующий шаг – обшивка рамы профнастилом, после чего устанавливается замок на высоте 90 см от земли.

Если замок накладной, его размещают с внутренней стороны с соответствием отверстий крепежного элемента и средней поперечной детали каркаса. Для того, чтобы замок был надежно фиксирован, под винт сверлом делается отверстие. Если замок врезной, то вам достаточно разместить весь замок в просверленное в трубке отверстие.

Петли приваривают к опорному столбику на высоте, чтобы между землей и подвешенной калиткой оставалось расстояние в 10 см. Если опоры бетонные, петли фиксируются с помощью закладных пластин. Отбойник размещается на противоположном столбике. Важно правильно определить высоту размещения отбойника.

Это делается следующим образом: стойка смазывается материалом, на котором остаются отпечатки от любого прикосновения. Затем замок запирают. Там, где отпечатался след замка, нужно сделать паз для ригеля отбойника.

Декорирование коваными деталями проводят, чтобы декоративная решетка была не первом плане, а профлист служил фоном. Если вы добавите в общий дизайн пару кованых светильников на боковых столбиках, у вас выйдет эксклюзивная и неповторимая по своей элегантности входная группа.

tutsvarka.ru

Ворота из профнастила с элементами ковки



Свой дом – это прекрасно со всех точек зрения: территорию облагораживаешь и обустраиваешь по своему вкусу, соседи не мешают ни шумом, ни излишними претензиями, есть возможность покопаться на клумбах и место, чтобы поставить машину. Но свои угодья нужно обезопасить и от «лихих» людей, и от чужой зависти. Так что они непременно обустраиваются самым надежным видом конструкции – забором, который обязательно должен иметь ворота и какой-либо вариант калитки, иначе даже хозяин с трудом сможет попасть в собственный дом. И тут, как правило, встает очень важный и злободневный вопрос: какие именно предпочесть? В последние годы хозяева загородных имений чаще всего выбирают ворота из профнастила с элементами ковки. И они абсолютно правы. В чем же плюсы этих важных элементов индивидуальной безопасности жилища, и есть ли какие-то минусы, о которых необходимо знать потенциальному покупателю?

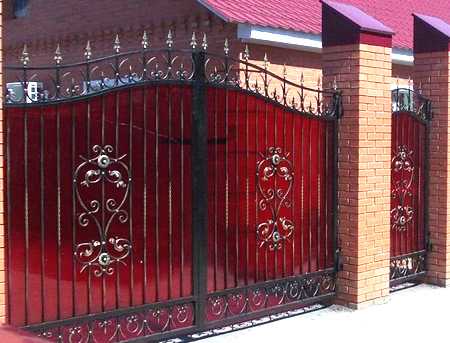

Вариант исполнения конструкции ворот из профнастила с элементами ковки

Преимущества комплексных ворот

Ворота и калитки можно ставить деревянные, глухие металлические, ажурные кованые – вариантов на сегодняшний день различными фирмами-производителями, да и частниками, предлагается великое множество. Однако каждый из этих вариантов имеет недостатки, которых лишены ворота и калитки с элементами ковки, защищенные профнастилом. Перечислим основные преимущества.

  • Невысокий вес, в отличие от глухих металлических ворот, которые все же весят немало. И их установить самостоятельно, без посторонней помощи практически нереально. Кроме того, из-за тяжести такие конструкции со временем будут перекашиваться, то есть требовать постоянного отслеживания состояния и текущего ремонта.
  • Долговечность. Ворота из профнастила с элементами ковки прослужат хозяину куда дольше, чем деревянные или простые металлические.
  • Эстетичность. Кованые элементы придают воротам элегантный и ажурный вид, чего трудно добиться от обычных глухих образцов.
  • Надежная защита. Ажурные кованые конструкции, конечно, очень красивы, но через них двор просматривается насквозь, отчего хозяева чувствуют себя неуютно, а недоброжелатели получают возможность «присмотреть добычу». Кроме того, через решетки без труда проникают бродячие животные, которые никому на личной территории не нужны. Профлист с элементами ковки защищает и от посторонних взглядов, и от стай одичавших собак.

Надежная защита дома

Не стоит забывать о том, что ворота из профнастила с элементами ковки по цене выгодно отличаются в лучшую сторону от всех прочих «конкурентов». А еще, из-за своей легкости они могут быть установлены самостоятельно. К достоинствам конструкции с элементами ковки можно отнести и легкость демонтажа профнастила в случае его повреждения: замена материала отнимет совсем немного времени.

По поводу калитки

Обходится только воротами неудобно: даже такой материал, как профлист с элементами ковки достаточно тяжел, чтобы открывать створки, когда нужно, к примеру, сходить в ближайший магазин. Поэтому ворота обычно имеют какой-либо из вариантов калитки. Выполнить ее можно двумя способами:

  • отдельной конструкцией;
  • врезкой в профлист самих ворот.

Экономичнее второй вариант калитки, поскольку при его использовании не требуется устанавливать дополнительные столбы. Однако эстетичнее и практичнее первый: калитку, смонтированную отдельно, использовать удобнее, она не нагружает створку, в которую врезана, и не выбивается из общего оформления. Второй способ обычно предпочитается вынужденно, когда на обособленную элементарно не хватает пространства.

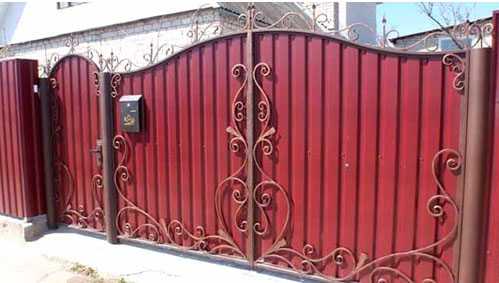

Ажурная ковка смотрится красиво

Расчет материала

Перед закупкой профлиста и прочих материалов нужно обязательно сделать чертеж ворот и калитки с указанием всех их параметров. Учитываются следующие моменты конструкции.

  • Ширина створок. Она может колебаться от 2 до 4 метров в зависимости от габаритов автомобиля хозяина. Чаще всего установщики предлагают сделать ширину несколько больше, чтобы во двор могли въехать и более крупной машиной. Однако и слишком большой запас делать не стоит: материала уйдет больше, и ворота эксплуатировать будет сложнее.
  • Высота створок. Рекомендовано выверять ее по высоте забора, если он уже возведен. Если же ограда лишь планируется, следует изначально закладывать равную высоту всех конструкций. Допустимо выступание над уровнем декоративных кованых элементов.
  • Количество петель на столбы. Традиционно створка вешается на два механизма. Но если конструкция получается, на ваш взгляд, слишком высокой или тяжелой, берите три петли на каждый фрагмент.
  • Профиль для каркаса длиной, равной периметру створок.

Пример расчетов материала

Для калитки, являющейся самостоятельной конструкцией, делают отдельные аналогичные расчеты.

Кованые элементы можно сделать самостоятельно, из толстой проволоки. Однако, если вы не владеете кузнечным мастерством, лучше их купить в специализированном магазине: ассортимент такой декорации очень велик, можно подобрать элементы, которые будут гармонировать с дизайном вашего дома.

Вид в ночное время

Монтаж и установка

Для сборки элементов в единое целое требуется ровная площадка, чьи размеры превышают габариты ворот. Чаще всего используется место, предназначенное для стоянки машины.

Сначала делается каркас с тщательным выведением прямых углов. После этого пускается в ход сварочный аппарат, после остывания швов зачищаются наплывы. Следующим шагом будет приваривание по разметке петель.

Монтаж профлиста

Профлист раскраивается по чертежу; заусенцы на месте срезов зачищаются. Фрагменты укладываются  внахлест, в них дрелью просверливаются отверстия и проводится фиксация с помощью саморезов. Для распорки используются кованые элементы, но можно с тыльной стороны укрепить и брусья – поперек либо по диагонали.

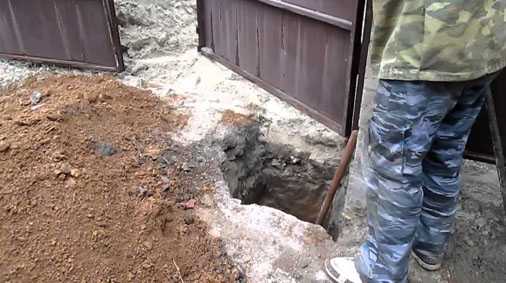

Яма для столба

Чтобы установить ворота из профнастила с элементами ковки, нужно в первую очередь поставить столбы, на которые они будут навешены. Глубина внедрения опор в землю – минимум 1 метр. Когда ямы будут готовы, отрезаются столбы, высота которых складывается из «подземного» метра, 10 см пространства между землей и створками и высоты самих ворот.

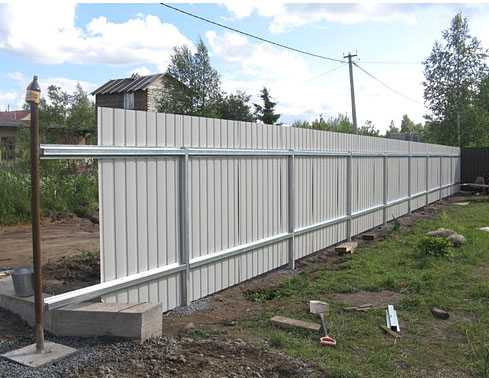

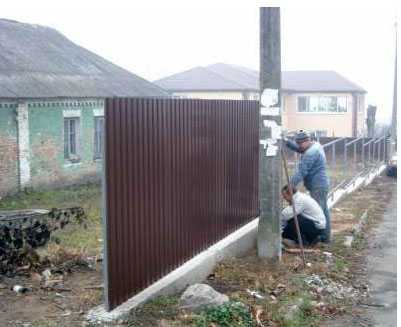

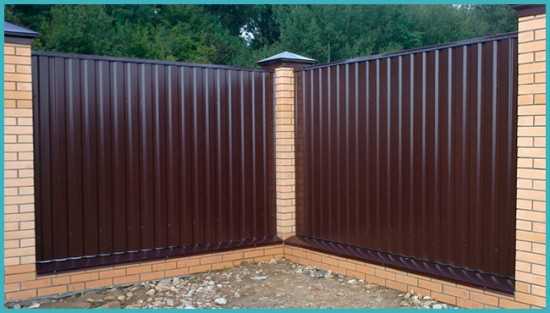

Обычный забор из профлиста

Опоры устанавливаются в ямы, засыпаются щебнем, который следует утрамбовать, и заливаются раствором из цемента (подойдет марка М400), щебня и песка в пропорции 1:2:4. После полного застывания бетона (оно займет примерно 3 дня) можно приступать к навешиванию створок.

  • Створка устанавливается вертикально на опору нужной высоты, к примеру, на кирпич. Размечается местоположение второй части петель. Обязательно следует выверять строгую вертикальность воротных элементов во время замеров.
  • Привариваются петли.
  • Навешиваются створки.
  • Размечаются и монтируются дополнительные механизмы: замки, щеколды, задвижки – что вы считаете необходимым.

Размечаются и монтируются дополнительные механизмы

Установка калитки проводится тем же образом. Некоторые мастера дополняют ее еще и козырьком, который будет защищать входящих и выходящих от дождя и снега. Если желаете получить максимально эстетичный вид ворот, стойки можно обложить кирпичом, либо необработанным камнем. Правда, для этого нужно обладать определенными навыками работы с кельмой и раствором.

Окончательный внешний вид

Если же у вас нет времени или желания самостоятельно установить ворота из профнастила с элементами ковки, или же не уверены в своих способностях, вы можете заказать установку у профессионалов, которые выполнят работы быстро, качественно и с учетом всех пожеланий. Разумеется, мастерам придется заплатить, но защита вашего дома, да еще и настолько красивая, стоит определенных вложений в нее.

Рекомендуем к просмотру данные видео:



viascio.ru

Ворота из профнастила с элементами ковки

Если вы хотите делать своими руками или заказать ворота из профнастила с элементами ковки, фото на этой странице помогут вам сделать правильный выбор. Вам будет нужно определиться с дизайном ворот, выбрать цветовую схему и понять, какие декоративные кованые элементы вы хотели бы видеть в своих воротах.

Кроме того, вам стоит также посмотреть на фото и определиться, будете ли вы также делать какие-либо декоративные элементы также с внутренней стороны ворот – со стороны двора вашего дома.

Как выбирать ворота с элементами ковки по фото

Выбирая ворота из профнастила с элементами ковки, фото которых здесь представлены, вам нужно будет проделать следующие действия:

  1. Понять, хотите ли вы использовать готовую дизайнерскую схему или же вас что-то в ней не устраивает.
  2. Выбрать во втором случае, какие моменты вас не устраивают – цвет или фактура профнастила, кованый декор или сам конструктив.
  3. Посмотреть другие варианты и увидеть, сможете ли вы что-то взять от них и привнести в первоначальный вариант.

Итак, для примера, вы берете ворота из профнастила с элементами ковки, фото которого стоит первым в галерее, и смотрите, хотели бы вы использовать такое цветовое решение и такой декор в своих воротах.

Если нет, то переходите к следующему варианту, пока не найдете тот, что вам подходит.

Смотрите, все ли элементы ворот вы хотели бы сделать точно так же. Если нет, то подбираете подходящие вам элементы от уже просмотренных вариантов – компонуете свой собственный дизайн.

Ворота из профнастила с элементами ковки – фото галерея

И вот вам для практики несколько вариантов дизайна ворот, которые изготовлены из профнастила с элементами ковки. Фото помогут вам либо выбрать готовый вариант, либо сгенерировать свой собственный дизайн, который более всего подходит для вашего дома.

Обратите внимание, что даже если у вас уже готов забор из профнастила, то ворота из этого же варианты необязательно должны быть решены в точно такой же цветовой схеме.

Ведь комбинация с коваными элементами позволяет использовать в воротах совершенно другие цвета профнастила, отличные от цвета забора.

В общем, смотрите и пробуйте. И не забывайте оставлять комментарии к фото в форме внизу страницы – сайт в поле «Сайт» вводить необязательно.

dompraktika.ru

Ворота из профнастила с элементами ковки: фото и цена установки

Как изготовить ворота из профнастила с элементами ковки? Этот вопрос иногда волнует собственников загородных домов. Построив частный дом, новоявленный владелец в первую очередь стремится обеспечить безопасность своего жилища. Именно поэтому территорию следует ограждать. Для этого существует широкий ассортимент материалов, представленных в строительных магазинах.

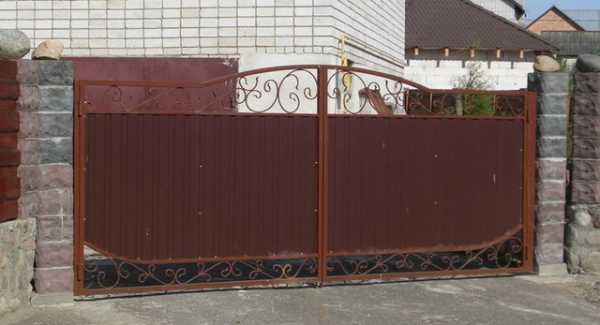

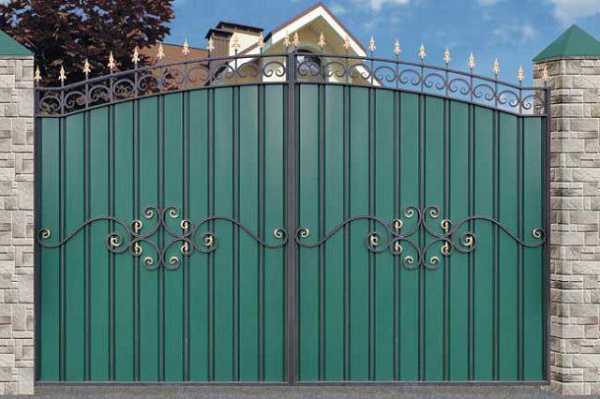

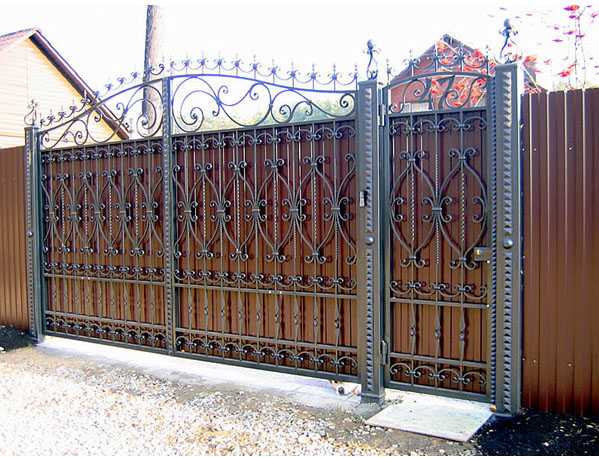

Пример ворот из профнастила с элементами ковки


Все большую популярность в последнее время приобретают забор из профнастила. Он практичен и долговечен, его легко устанавливать и ремонтировать. Кроме высокого качества, этот материал отличается низкой стоимостью. Выбрав профнастил для строительства ворот, вы не будете разочарованы. Этот строительный материал имеет и множество других достоинств, неспроста он стал столь популярен.

Основным его преимуществом является высокая прочность. Строительство ворот из профнастила не требует больших финансовых затрат, так как потребность в приобретении дополнительных материалов отсутствует. Установка конструкции выполняется легко и быстро. Забор из профнастила длительное время будет защищать ваш дом не только от посторонних взглядов, но и от ветра. Профнастил обладает отличными шумоизоляционными свойствами. Кроме того, вы в любое время можете перекрасить ваше ограждение в другой цвет.


Обслуживать такой забор легко, частого ремонта он не требует. Материал устойчив к воздействию внешних факторов: он не выгорает на солнце, не теряет своих свойств даже при длительной эксплуатации, не подвержен коррозии.

От механических повреждений материал защищен оцинковкой и внешним полимерным покрытием. При необходимости можно удалить и заменить часть забора, отремонтировать или перекрасить ее.

Вернуться к оглавлению

Технические характеристики ворот из профнастила

Основой ворот из профлиста является сборный каркас, изготавливаемый из металлических профилей. Каркас обшивается с 2 сторон. Раскосы придают конструкции дополнительную жесткость. Фиксируются они в контурах створок. Защитить металлические детали от разрушения можно с помощью краски по металлу.

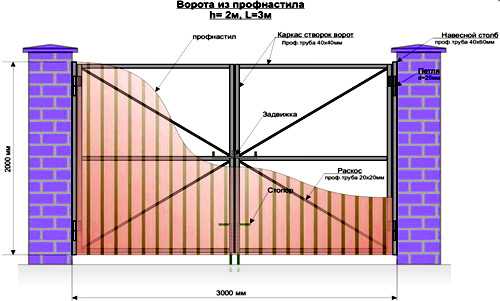

Схема ворот из профнастила с элементами ковки


Скромный вид ворот из профнастила компенсируется массой их достоинств. Основным среди них можно считать универсальность. Изделие отлично вписывается в любой архитектурный стиль. Если раньше профнастил использовался только для строительства заборов, то сейчас этот материал используется для возведения ворот любого типа.

Служат подобные изделия более полувека. За все это время не требуется существенного ремонта, профнастил хорошо переносит перепады температуры, воздействие снега и дождя. Частое использование профнастила для строительства ворот обусловлено его малым весом, упрощающим процесс доставки материала, его установки и автоматизации ворот.

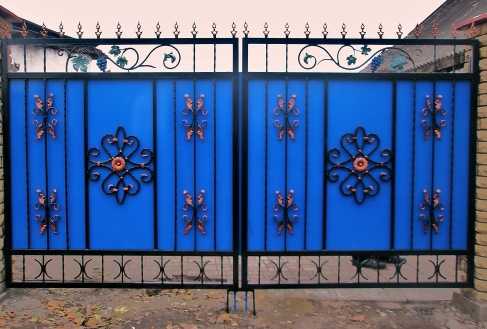

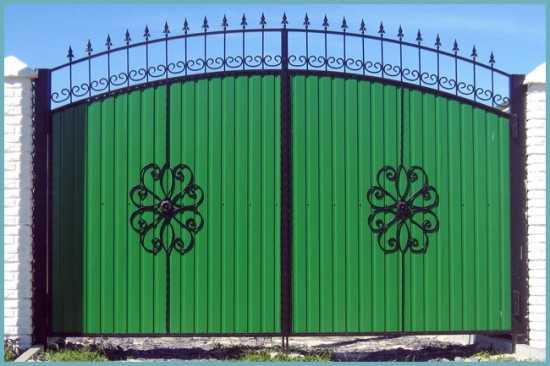

Вариант оформления ворот из профнастила с элементами ковки


При строительстве конструкций из профнастила могут использоваться недорогие электроприводы, правда, ворота с коваными элементами оснащать подобными электроприводами не рекомендуется. Другим, не менее важным достоинством материала является его цена, позволяющая использовать его для изготовления ограждений как снаружи, так и внутри участка.

Для того чтобы сделать достаточно скромные ворота из профнастила эстетически привлекательными, их можно украсить элементами художественной ковки. Подобная конструкция станет прекрасным дополнением к любому интерьеру и сделает стиль вашего дома завершенным.

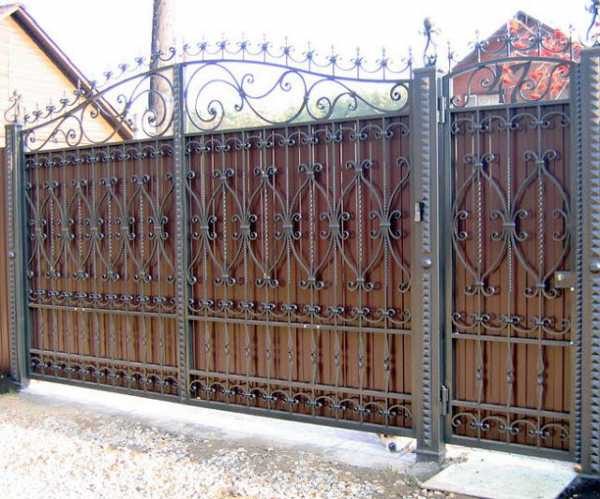

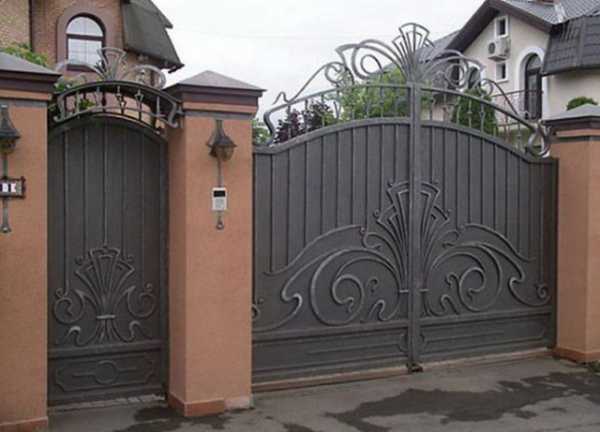

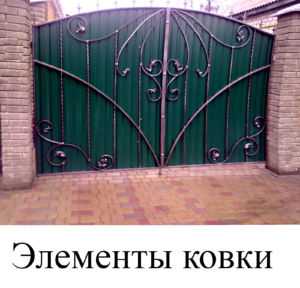

Пример ворот с элементами художественной ковки


Наличие кованых элементов в интерьере всегда считалось признаком хорошего вкуса хозяина дома. Ковка — одно из самых древних искусств. Многие века люди украшают свои жилища коваными элементами. Ими украшают балконы, фонари, лестницы, заборы. Современные мастера создают настоящие шедевры из металла, вкладывая частичку души в каждую работу.
Возведение ворот из профнастила с ковкой — это долговечность, надежность и безопасность. Их можно сделать эксклюзивными. Любая конструкция, имеющая кованые детали, становится уникальной, она придает вашему жилищу индивидуальный стиль.
Вернуться к оглавлению

Цена и стоимость установки

Цена ворот из профнастила с коваными деталями может быть различной. Выбирая более дешевые конструкции, надеяться на эксклюзивный дизайн не приходится. Мелких элементов на ней будет очень мало, к тому же они не будут отличаться особым изяществом. Несмотря на это, ворота будут смотреться привлекательно, сочетание традиционных кованых элементов создаст свой неповторимый стиль.

Ворота можно изготовить и на заказ, при их создании будут учтены все ваши пожелания и предпочтения. Кованые детали будут составлять уникальный рисунок, имеющий очень мелкие элементы ювелирной ковки.

Сложность работ будет зависеть от вашего проекта и финансовых возможностей. Изготовить ворота по индивидуальному заказу могут только высококвалифицированные мастера, так как при этом требуется умелое сочетание нескольких материалов.

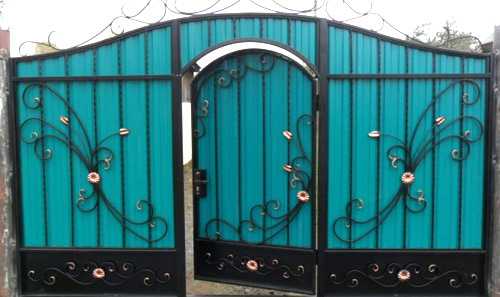

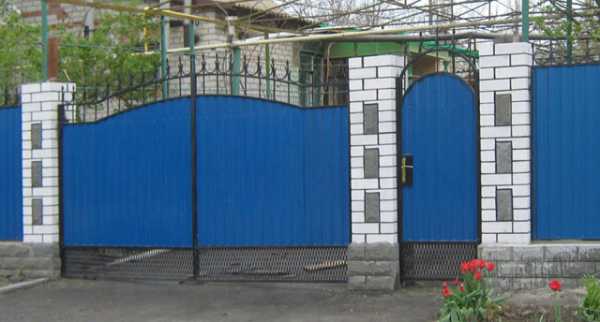

Пример оформления ворот и калитки с элементами ковки


Профнастил — простой материал, а кованые элементы — эксклюзивный. Соединить два таких разных компонента под силу не каждому.Вернуться к оглавлению

Как построить ворота своими руками

Для этого вам потребуются:

  • листы профнастила;
  • профильные металлические трубы;
  • сварочный аппарат;
  • болгарка;
  • петли;
  • кованые элементы;
  • проволока;
  • краска по металлу.

Наиболее простым решением будет изготовление конструкции из готовых деталей.
Для начала необходимо выполнить некоторые подготовительные работы. В первую очередь мастеру потребуется ровная поверхность из бетона. Это может быть автомобильная парковка, пол в гараже, подсобные помещения. По возможности следует нанести чертежи на бетонной поверхности в натуральную величину.

Чертеж ворот из профнастила


Нанеся эскиз обоих створок, можно приступать к изготовлению металлического каркаса. Трубы соединяют между собой при помощи сварки, швы зачищают при помощи болгарки. Теперь нужно определить длину заготовок для кованых элементов, для этого потребуется толстая проволока,из которой формируют контур будущего рисунка.

Теперь проволоку можно выпрямить и замерить. К полученному результату прибавляют запас в 20-30 см. Согласно технологии горячей и холодной ковки, с помощью специальных инструментов, изгибают необходимые элементы. При использовании готовых кованых изделий этот этап можно пропустить.

Теперь можно приступать к заполнению створок. Согласно чертежам, внутри готового каркаса закрепляют крупные и мелкие кованые детали, приваривая их к контуру так, чтобы они соединялись между собой. После удаления излишков металла и зачистки швов ворота можно грунтовать и окрашивать. Воротные петли крепятся только после монтажа створок. Это позволит скрыть небольшие дефекты вертикальности опорных столбов и ровности дорожного полотна.

Вернуться к оглавлению

В качестве заключения

Ворота из профлиста с коваными элементами — экономичный выгодный вариант. Обшитая профнастилом конструкция приобретает дополнительную прочность.

Кованые детали являются не только украшением ворот, но и дополнительными ребрами жесткости. За счет использования профильных труб меньшего диаметра снижается цена конструкции. Откатные ворота имеют более сложную конструкцию.

Две створки здесь заменены единой секцией. Для нормальной работы секции требуется применение профилей большего диаметра. Профнастил не нуждается в окрашивании, его поверхность защищена полимерным слоем, конструкция сохраняет свой цвет в течение 50 лет. Кованые элементы рекомендуется регулярно очищать от пыли.

svoizabor.ru

Ворота из профлиста своими руками: чертежи с элементами ковки

Оригинальная конструкция ворот из профлиста своими руками

Каждый хочет минимизировать затраты на установку въездной группы. Отличный вариант – ворота из профлиста своими руками. Сделать такую конструкцию можно за несколько дней, при этом нет необходимости нанимать специализированную бригаду. Стоит отметить, что качество ворот из профлиста ничуть не хуже других.

Виды ворот

Конструкция въездной группы может быть разнообразной. Самые простые – это распашные ворота, они очень легкие в установке. Также встречаются раздвижные ворота. Для распашных механизмов необходимо дополнительная территория, чтобы створкам было куда открываться.

При открытии створок наружу, требуется место от ворот до дороги, а если внутрь, то стоит предусмотреть, чтобы во дворе створкам ничего не мешало. Простота реализации обшивки конструкции заключается в том, что для этого потребуется сделать каркас с поперечинами, на которые будут навешены профлисты.

Что касается раздвижных ворот, то для них не требуется пространство. Такие конструкции набирают популярность среди владельцев частных домов. Однако, сделать их сложнее, так как здесь требуется точность и знания при установке механизмов.

Также есть некоторые нюансы, касающиеся участка. Речь идет об идеально ровном ограждении, которое не имеет углов и выступов, чтобы створка смогла без препятствий откатываться. Еще один нюанс – забор должен быть длинным. Это необходимо в случае, если у вас ворота открываются в одну сторону.

Рассчитываем количество материалов для распашных ворот

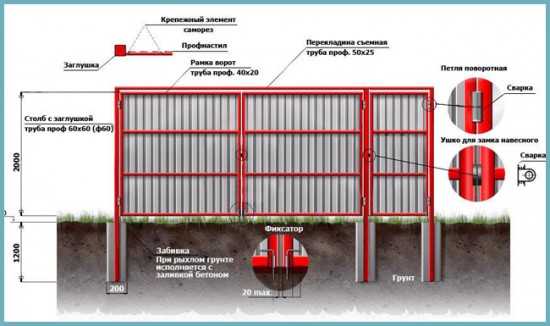

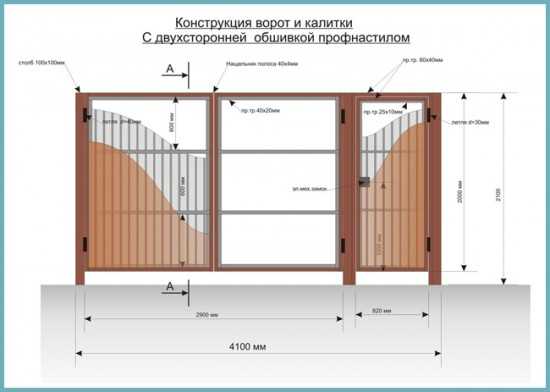

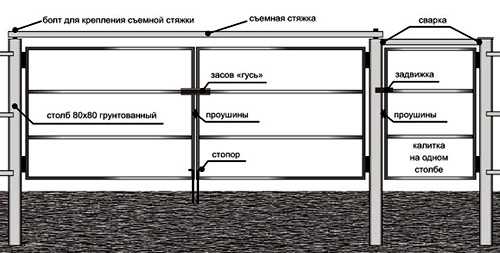

Чертеж стандартных распашных конструкций с указанием материала

Перед расчетом материалов рекомендуется сделать чертежи, и, если есть необходимость, калитки. Рассмотрим вариант, где калитка расположена отдельно, то есть она не встроена в ворота:

  1. Итак, ширина створок. Зачастую используют ширину в два–четыре метра для каждой створки. В целом ширина зависит от того, какие габариты у вашего транспорта.
  2. Далее, высота створок. Рекомендуется сделать такую высоту, чтобы она была на одном уровне с забором. То есть, если у вас забор уже установлен, тогда подбирайте высоту, исходя от высоты забора. А в случае если забор устанавливается вместе с воротами, тогда целесообразно делать все конструкции одной высоты.

Обычно распашные элементы рекомендуется крепить на две петли, но нередко устанавливаются и три механизма, для более надежного крепления.

Также вам понадобится крепкий профиль, размером 50*50 мм для каркаса и поперечные лаги такого же или немного меньшего размера. Поперечины могут быть установлены как в заборе (при его наличии), или в диагональном направлении.

Все элементы нужно сварить перед установкой на петли. Делать это нужно на ровной поверхности и под прямым углом. Ровную поверхность можно сделать из двух деревянных брусков, которые соединяются под прямым углом. Для точности используйте уголок. Только после того, как вы будете уверены, что угол имеет 90 градусов, приступайте к сварке деталей. Когда каркас будет готов, привариваем петли.

Пошаговая схема установки

Фото распашной конструкции из профлиста с обозначением всех составляющих элементов

В первую очередь устанавливаются стойки. Это надо сделать после того, как будет установлен забор:

  1. Возле столбов забора делаем ямы, глубиной в один метр. В них засыпаем щебень на 10–15 см и хорошо утрамбовываем.
  2. Делаем на концах столбов крест из профиля, как делали это раньше, и погружаем его в яму в горизонтальном положении.
  3. Заливаем его предварительно подготовленным бетонным раствором.
  4. Бетон лучше изготавливать, смешивая цемент М400, щебень и песок в соотношении 1:2:4. Теперь ждем, пока бетон полностью просохнет (примерно три дня). Некоторые придают дополнительную устойчивость стойкам с помощью приваренных планок к верхним краям.
  5. Теперь приступаем к монтажу створок ворот. Устанавливаем створки на какую-нибудь опору, например, кирпич, и помечаем то место на столбе, где будет приварена вторая часть петель. При этом следим за ровным углом.
  6. После того как петли приварены, навешиваем каркас. При необходимости, делаем те же действия с калиткой.

Для крепления профлиста используем саморезы по металлу. Конечно, можно и болтами прикрепить, но проще и надежней саморезами. Теперь из профлиста вырезаем часть той ширины, которой изначально предполагались ворота. В случае если одного листа не хватает для створки, вырезаем недостающую часть из второго. Эти две части крепим саморезами внахлест. Вот и все, монтаж окончен. Остается только установить на ворота замки и задвижки.

Украшаем ворота коваными элементами

Чертеж ворот с элементами ковки для последующей обшивки профлистом

Чтобы конструкция не выглядела простой, ее можно украсить ковкой. Что такое ковка? Это обработка металла под воздействием температуры и физической нагрузки.

Раньше мастера ковки считались художниками. Их работа очень ценилась, так как все выполнялось вручную, поэтому и стоимость изделий была велика. Сейчас же, появились специальные станки, и работа облегчилась, соответственно и цена ниже стала. Также, изготовленные на производстве элементы ковки, гарантируют более качественные геометрические линии.

На сегодняшний день, ворота из профнастила с элементами ковки распространенные и популярные изделия. Помимо красоты, кованые элементы делают ворота более жесткими, тем самым увеличивается их надежность. Ассортимент ковки настолько велик, что с выбором проблем не возникнет. Каждый найдет что-то подходящее для себя.

Это могут быть изделия в виде различных завитков, спирали, прямых линий, а также геометрических фигур. То есть стиль ваших ворот зависит исключительно от вас. Единственно, что можно выделить, так это реалистичные формы, например, листья, цветы или животные. Такие элементы сейчас востребованы среди покупателей. Крепятся элементы с помощью сварочного устройства. Также можно использовать винты.

Чем хороши ворота из профлиста с ковкой?

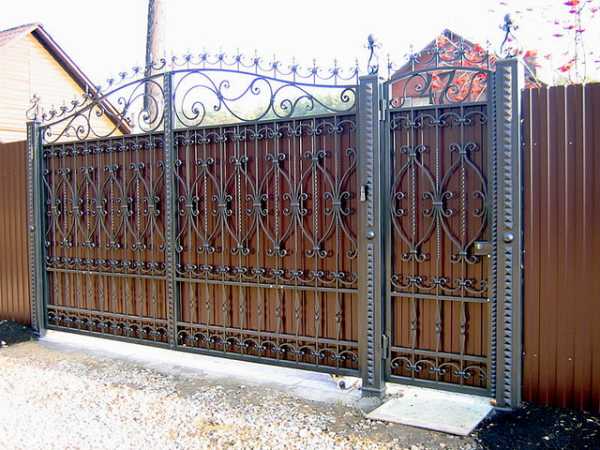

Вид готовой конструкции из профлиста с элементами ковки

Профлист используют для изготовления множества различных конструкций, так как материал устойчив к изменениям климата. На большинстве предприятий профлисты покрывают хорошими антикоррозийными средствами или цинком. Ворота из такого материала будут служить долгое время, и хозяева могут не бояться влияния погодных осадков.

Стоит отметить, что профилированные листы позволяют достаточно неплохо сэкономить. Монтаж конструкций с ковкой осуществляется легко. Самое сложное здесь – это сварка кованых элементов. Если правильно сварить элементы, то будущая эксплуатация будет безопасна и надежна.

Помимо этого, ворота с коваными элементами выглядят изящно и богато. При этом можно использовать ковку на изделиях из дерева или поликарбоната, которые будут смотреться не хуже, чем из металлопрофиля.

moyaograda.ru

Как сделать красивые ворота и калитки из профнастила с элементами ковки для дачи и частного дома своими руками: видео, фото

Красивые ворота и калитка перед домом, это визитная карточка владельцев. По ним можно судить о материальном благополучии семьи, характере хозяев дома. Многие хозяева отдают предпочтения конструкциям из профнастила, а чтобы ворота и калитка смотрелись более эстетично, украшают элементами ковки. В этой статье мы расскажем, как сделать такую конструкцию своими руками для частных домов и дач, используя примеры с видео и фото.

Что такое профнастил

Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:

  • листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
  • при правильной установке такие ворота прослужат около 50 лет;
  • простота монтажных работ, их очень легко крепить к готовым створкам;
  • презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
  • относительно невысокая стоимость.

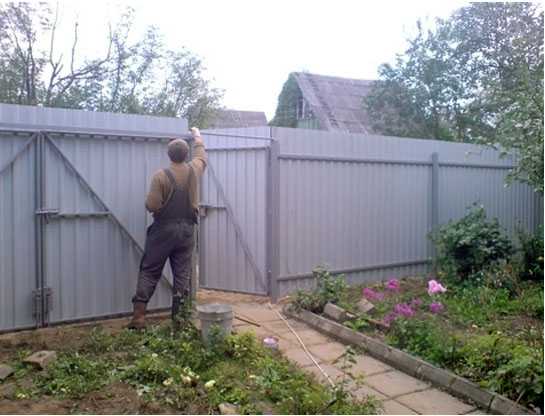

Профнастил довольно легко монтировать

Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:

  • из-за небольшой толщины листы профнастила можно легко прорубить топором;
  • если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
  • при сильном механическом воздействии легко деформируются.

Марки профнастила

Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:

  1. «С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
  2. «НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
  3. «Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.

Внимание! После буквенных обозначений марки профнастила указывают число, обозначающее высоту профиля. Для изготовления ворот и калиток чаще всего использую вид С8 и С10.

Какие ворота можно сделать из профнастила

По способу открывания такие изделия делятся на следующие виды:

Распашные – это самый популярный вид ворот, створки которых открываются внутрь или наружу. Их легко установить самостоятельно, однако для такой конструкции необходимо достаточно свободного пространства. Распашные ворота можно украсить ковкой по всему периметру.

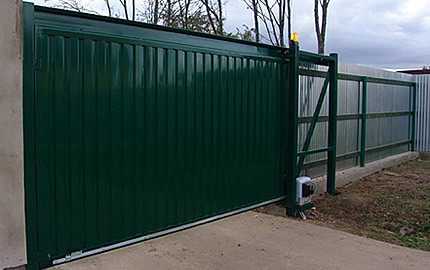

Откатные ворота из профнастила

Откатные – двери открываются путем отката вбок. Для установки таких ворот необходимы верхние и нижние рельсы, по которым движется полотно. Бывают механические и автоматические. Идеальный вариант для маленьких участков. Такие ворота можно украсить как сверху, так и по всей поверхности коваными узорами.

Подъёмные — открываются, путем поднятия вверх. Они наиболее устойчивы к взлому, имеют привлекательный вид и выглядят очень стильно. Сами ворота нельзя украшать никакими элементами, однако можно установить их на забор или калитку.

Достоинства ворот из профнастила с элементами ковки

Кованые изделия придают стилю дома особую роскошь и изящество, подчеркивая статус семьи. Такие элементы на воротах проходят закалку, поэтому отличаются долговечностью и прочностью. Кованая калитка не только смотрится стильно, но ее можно быстро изготовить самостоятельно, главное, иметь сварочный аппарат, а все декоративные элементы можно купить в магазинах. А если хотите сделать дизайнерские ворота, любая мастерская по обработке металла, сможет изготовить кованые изделия по вашим эскизам.

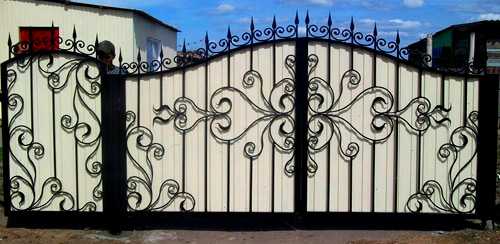

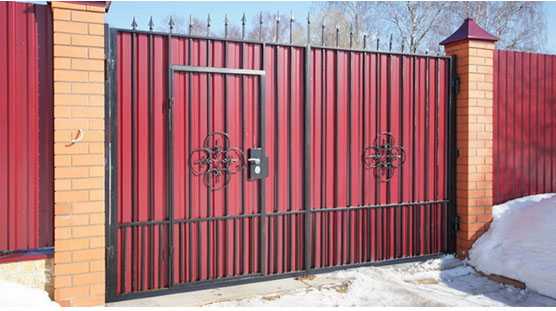

Распашные ворота с элементами ковки

Материалы для изготовления ворот с элементами ковки

  1. Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
  2. Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
  3. Ребра жесткости.
  4. Для создания каркаса понадобится профильная труба.
  5. Антикоррозийная жидкость для обработки металлических элементов.
  6. Краска и грунтовка.

Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться. К тому же понадобятся более прочные крепежные детали.

Установка столбов.

  • Намечается место для установки столбов, выкапывается яма глубиной 110 см.
  • Из трубы вырезается конструкция нужной длины (высота наземной части +110 см подземной).

Схема: установка ворот из профнастила

  • Столбики обезжириваются специальным составом. Затем их нужно протереть ветошью от образовавшегося налета.

Совет! Антикоррозийное вещество можно заменить бензином.

  • Устанавливаем столбы в ямы, засыпаем щебнем и утрамбовываем. А затем заливаем песчано-цементным раствором.
  • Перед тем как приступить к дальнейшей работе с опорными конструкциями, необходимо дождаться пока высохнет цемент.

По аналогии устанавливаются столбы как для калитки, так и для ворот. Для массивной калитки, высотой более 2 м, лучше сделать кирпичные или бетонные опоры.

Создание створок

  • Выбираем ровную площадку, размером более чем 2 метра, куда уложим набросок створок, используя швеллер. Все элементы конструкции должны быть уложены на идеально ровную поверхность.
  • При помощи болгарки срезаем все лишние части, места среза зачищаем от заусенцев.
  • Готовые элементы нужно разложить на месте для сварки, состыковать их, проверить параллельность всех деталей.
  • Свариваем все элементы.
  • Когда рама готова, приставляем ее к опорам и отмечаем место для петель.
  • Привариваем петли к столбам и навешиваем на них каркас.

Совет! С наступлением зимнего сезона петли нужно смазывать маслом для долговечности конструкции.

  • Чтобы украсить профнастил коваными элементами, нужно расположить их на плоскости листа, согласно чертежу и закрепить сваркой. Сначала завариваются крупные элементы, а затем мелкие.
  • Обшиваем створки листами профнастила. Для этого обрезаем его до нужно размера. Закрепляем его на металлическом каркасе при помощи саморезов. Листы профнастила обязательно нужно устанавливать внахлест для надежности крепления.

Схема распашных ворот из профнастила

  • Когда ворота готовы, устанавливаем задвижку и упоры. В качестве упоров можно использовать кусок арматуры, который вставляется в проушины в корпусе ворот. А арматура в свою очередь вставляется в металлическую гильзу, вкопанную в землю.
  • Готовые ворота обезжиривают, наносят слой грунтовки, а затем покрывают краской.

Изготовление калитки

  • Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
  • С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
  • Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
  • Завариваем все детали конструкции.

Чертеж: размеры калитки из профнастила

  • Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
  • Затем калитку грунтуем и окрашиваем краской.
  • При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
  • С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
  • Привариваем к опорным столбам петли и навешиваем на них калитку.
  • Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.

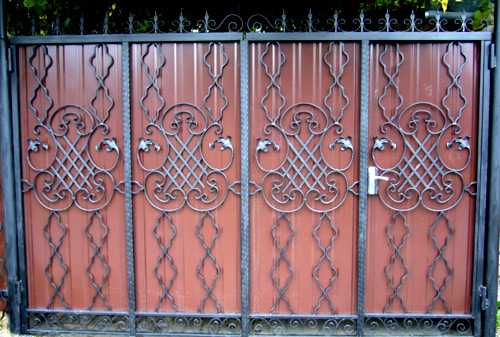

Ворота из профнастила с элементами ажурной ковки

  • Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.

Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.

Ворота из профнастила: видео

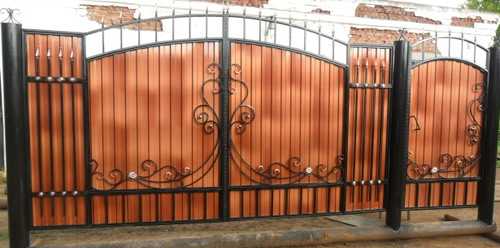

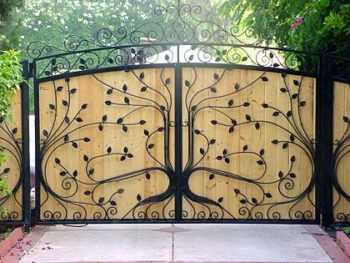

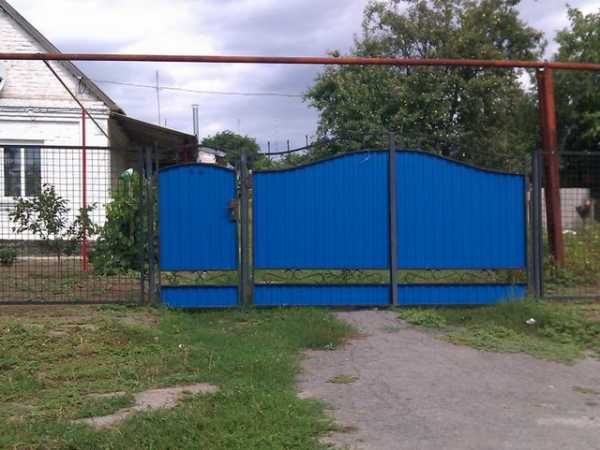

Ворота из профнастила с элементами ковки: фото

sad24.ru

Ворота кованые с профнастилом

Перед постройкой дома огораживается участок и устанавливаются ворота, через которые сначала будут привозить строительные материалы, а потом заезжать машины родственников и друзей.

Кованые ворота с профнастилом

Конечно, можно обойтись и без ворот, но с ними все-таки уютней и удобней.

Какие ворота лучше всего выбрать

Прежде чем устанавливать забор и ворота, надо учесть все нюансы, такие как прочность и долговечность, красота и стиль. Исходя из всех критериев, большой популярностью пользуются кованые ворота. Прежде всего, ковка металла обеспечивает его прочность, надежность и долгий срок службы. При заказе оговаривается не только цена, но и дизайн забора и ворот. Поэтому здесь возможны любые варианты.

Ворота кованые с профнастилом

Профнастил – это уникальный строительный материал, который пользуется большой популярностью. Его изготавливают из самой прочной стали на прокатном оборудовании. На нем выдавливаются трапециевидные волны, что повышает его устойчивость и надежность.

В основном, профнастил бывает с эмалевым покрытием, но есть и без покраски. Этот материал довольно легкий. Подходит не только для облицовки зданий, но и для того чтобы закрыть проемы в воротах и заборе.

Профнастил устойчив к любым механическим воздействиям, по желанию клиента его могут окрасить в любой цвет, он не поддается коррозии, имеет достаточно высокую прочность. Профнастил можно быстро снять и переставить на другое место, если есть такая необходимость.

Кованые ворота с профнастилом не надо мыть или постоянно красить, ведь оцинковка профлиста на 50 лет убережет своих хозяев от посторонних людей.

Для чего необходим профнастил на воротах

Кованые ворота великолепны, сочетание красивого узора на них зачастую завораживает, иногда не верится, что из металла можно выковать такие мелкие и красивые элементы декора (цветы, птицы, животные или людей). Чтоб подчеркнуть искусность кузнеца и свой стиль, около кованых ворот и забора ничего не стоит сажать, так как деревья, лианы или кустарники могут скрыть узор.

Виды профнастила для кованых ворот

Поэтому профнастил является в этом случае не только способом защиты, но он еще выгодно подчеркивает красоту ворот и забора. Цветной профнастил поможет правильно представить узор ворот.

Кованые ворота с профнастилом являются оригинальным решением защиты своего жилья не только от любопытных людей, но еще и от воров, так как такие ограждения довольно сложно повредить за счет прочности материала.

Как закреплять профнастил на воротах

После установки кованых ворот при необходимости все проемы лучше всего обшить профнастилом. Этот метод сбережет красоту ковки и поможет укрыться от нежелательных глаз соседей или прохожих. После того как ворота будут установлены, стоит проследить, чтобы были приварены крепежные уголки, к которым при помощи саморезов крепятся листы профнастила.

Крепление проводится достаточно легко и быстро. Профнастил хоть и прочный, но на удивление дешевый материал, который можно приобрести в любом магазине стройматериалов.

Но в любой кузнице уже появилась услуга, когда готовые ворота поставляются уже с профнастилом. Заказывая этот вариант, стоит договориться с исполнителем о том, как крепить профлисты. Они могут быть съемными, а могут быть приварены.

Виды ворот

Для каждого человека большое значение имеет место и пространство. Для тех, у кого мало земли и дорог каждый сантиметр, можно смело заказывать откатные кованые ворота с условием, чтобы к ним можно было прикрепить профнастил. Такие ворота экономят не только место на участке, но и дарят невероятные ощущения фантастического мира, когда ворота сами разъезжаются в разные стороны.

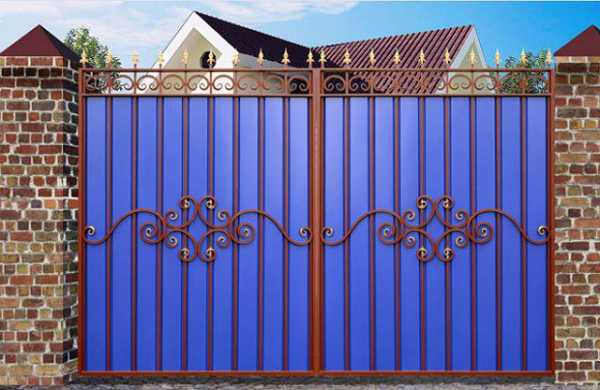

Распашные кованые ворота с профнастилом

Тем, кому нет необходимости приобретать откатные ворота, достаточно позаботиться о распашных. Первое условие для охраны своего участка – это то, что обе половинки должны открываться на улицу и ни в коем случае не в направлении дома. Такая нехитрая мера предосторожности поможет на некоторое время задержать человека или машину, ведь, в любом случае, вплотную они не подойдут и не подъедут.

Цены на кованые ворота

В соотношении цена-качество кованые изделия в любом случае выигрывают, ведь закаленная сталь – это сила огня, которая скрыта внутри металла.

По ценовой политике бывают обычный бюджетный вариант и необыкновенный дизайнерский. В бюджетный вариант входит простая ковка без каких-либо элементов декора. Забор и ворота прочные, но в них нет той невероятной уникальности и красоты, как в дизайнерских работах.

Ворота с профнастилом кованые

Вариант от дизайнера – это полный полет фантазии не только стилиста, но и самого хозяина. Если есть средства, можно позволить украсить ограждения сценами из любого произведения или просто декорировать их в определенном стиле. Все зависит от средств и желания заказчика.

Но даже обычный бюджетный вариант, без декора из кованых элементов – это, в любом случае, самая сильная защита своего участка и жилья.

Ворота как, и забор – это визитная карточка не только хозяев, но и кузнеца, который выполнял заказ. Все будет зависеть только от искусности мастера. Тонкая работа очень популярна, так как даже мужское сердце вряд ли устоит от невероятной красоты кованого кружева на воротах или заборе. Или если дом и приусадебный участок будет выполнен в более строгом стиле, тогда украшения будут уместны, но только в минимальном количестве.

Не стоит экономить на защите своего жилища. Кованые ворота с профнастилом это 100% гарантия качества и надежности.

vorotagate.ru

РубрикаРазное

Добавить комментарий
