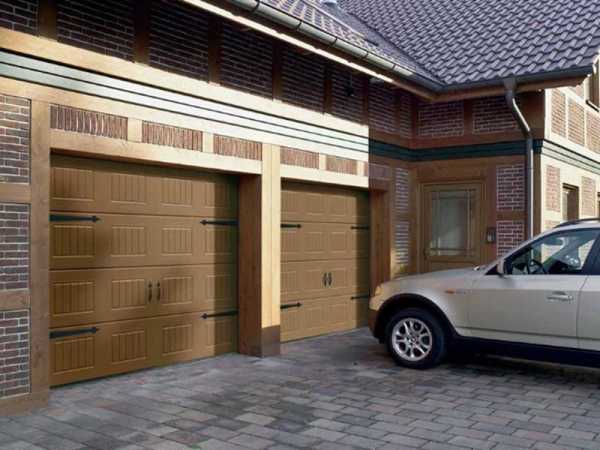

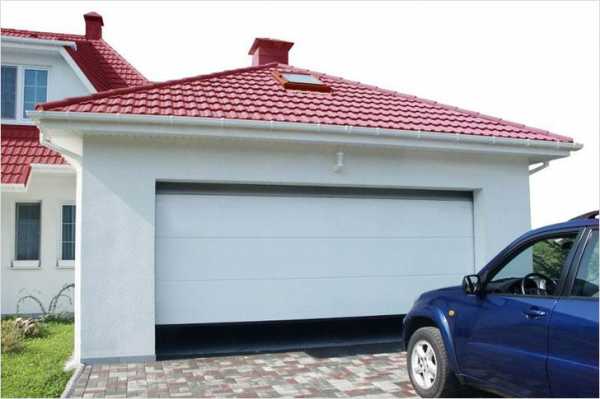

Секционные ворота

Ворота секционного типа наиболее часто применяются для герметизации помещений разного назначения, например, гаражей. Конструктивно они представляют собой механизм, в котором есть пружина, поглощающая колебания, направляющие, различная фурнитура. Полотно дополняется специальными механизмами, которые выполняют функцию дистанционного открытия, закрытия с пульта управления.

Сегодня монтаж секционных ворот выполняют больше в помещениях с ограниченным свободным пространством. Открытие системы выполняется вверх, а это сильно уменьшает занимаемое ими пространство. Одним из плюсов является их безопасность. Закрытие производится особой запорной системой, блокирующей механику после поднятия.

Соблюдая рекомендации изготовителя, эксплуатируя секционные ворота в нормальных условиях, они будут служить не менее 10 лет без ремонта.

Устройство и принцип действия секционных ворот

Надежные секционные ворота устанавливают в здания разного типа. Одним из них являются гаражи. Здесь нужно понимать, что старые гаражные помещения, чаще всего, не отвечают нынешним строительным стандартам, поэтому, изготавливаются несколько модификаций. Эта особенность важна при выборе конкретной модели.

Сегодня на рынке представлены следующие виды секционных ворот:

  • вертикального подъёма;
  • высокого подъёма;
  • стандартного подъёма;
  • низкого подъёма.

Первый вид устанавливается в гаражи с высоким уровнем поднятия. Их можно купить в гипермаркетах строительной направленности. Они занимают мало места после установки. Второй вид является более дорогим, монтируется в помещениях с небольшой высотой проема. Из-за особенностей помещений, в них нельзя поставить систему вертикального подъёма. Дороговизна систем высокого подъёма вызвана большим количеством расходных материалов, использованием кронштейнов подвесного типа, особых направляющих.

Секционные ворота стандартного подъёма устанавливаются там, где высота притолоки составляет не менее 18 см. Элементы конструкции делаются из нержавеющей стали. Данный тип пользуется большой популярностью благодаря простоте конструкции, удобству использования. Последний тип применяется там, где высота проема сильно ограничена. Специальные пружины торсионного типа, контрольные элементы монтируются на потолок. При малой высоте потолка, конструкция крепится на задние части направляющих.

Особенности подготовки к монтажу секционных ворот

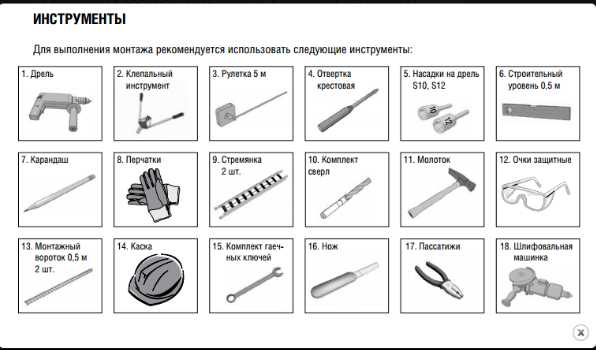

Начинается процесс монтажа секционных ворот с ряда подготовительных работ. Для начала, нужно подготовить специальные инструменты для работы. К ним можно отнести:

  • лазерный уровень, который даст точные значения при ширине ворот более 5 метров;
  • электрическую дрель, перфоратор для подготовки отверстий и крепления элементов конструкции;
  • стандартные инструменты, вроде отверток, плоскогубцев.

Подбор инструмента зависит от конкретной ситуации.

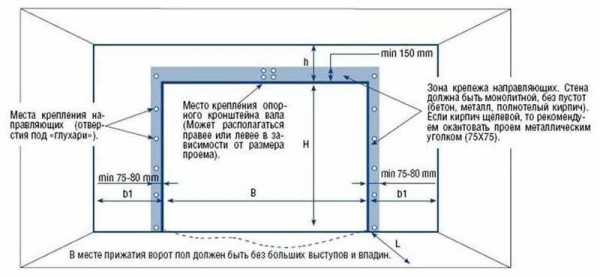

Выполнение замеров

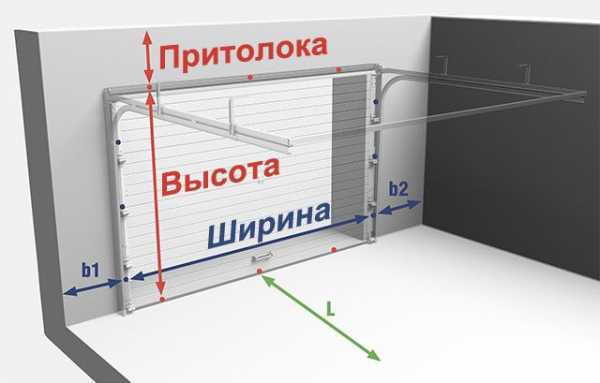

Прежде чем заказывать конкретную конструкцию, надо выполнить точные замеры как проема, так и всего помещения. Сначала замеряется высота проема, при этом, нужно указывать значение с допуском на высоту въезда транспорта. Так, если высота проема составляет 2 метра, то указывается значение на 30 см больше, ведь проезд будет около 1,8 метра. На следующем этапе, измеряется размер притолоки, что влияет на тип покупаемой модели. Меряется ширина проема, после чего, к полученному значению добавляют 2 см с каждой стороны, которые являются допуском на размер конструкции.

Вычисляется технический зазор не менее 8 смс каждой стороны. Этот показатель позволяет обеспечить простой доступ к частям конструкции при сервисном обслуживании ворот секционного типа. На финальном этапе меряется глубина помещения. Данный параметр необходим потому, что секции собираются под потолком. Для нормальной работы конструкции, глубина помещения должна быть больше его высоты.

Нюансы при подготовке проема

После выполнения всех вышеописанных действий, выполняется заказ нужной конструкции. Это процесс не быстрый, потому, у заказчика есть время выполнить подготовку проема. Сначала, выполняется оштукатуривание потолка, стен, потому, что после установки системы, получить доступ к этим участкам будет труднее. Далее, надо проверить плоскость стены по отношению к соседним. Это объясняется тем, что если проем не будет на одной линии со стенами, то выполнить установку не получится. Конечно, допускается крепление на кривые поверхности, однако, надежность такой конструкции будет очень мала. С кривизной стен повышается вероятность выхода из строя ворот секционного типа. Также, зимой через проемы будет проходить холодный воздух.

На третьем этапе, на притолоку, пристенки крепятся специальные металлические уголки. Если нет опыта в данной сфере, то лучше обратится за помощью к профессионалам. Неправильный монтаж металлического каркаса может сильно повредить систему. Качество установленных уголков проверяется уровнем. Плохая реализация приведет к тому, что заказчик будет часто выполнять ремонт конструкции.

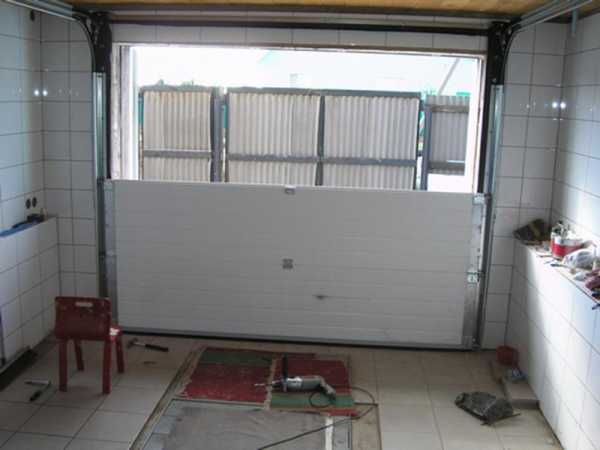

Аспекты процесса установки секционных ворот

Процесс установки секционных ворот начинается с удаления или же укрепления любых имеющихся непрочных покрытий рядом с местом установки. Очень важным моментом является ровность пола, ведь допуск погрешности составляет всего 1 мм. Неровный пол может быть результатом зазоров, через которые может просачиваться холодный воздух. Если ровность пола не вызывает сомнений, то мастера начинают готовить панели к установке.

Нельзя забывать, что секционные ворота стоят больших денег, потому, к их монтажу надо относится максимально ответственно.

Рассмотрим основные моменты процесса установки секционных ворот и особенности, возникающие на каждом этапе.

Правильное крепление направляющих

Надежная установка обеспечивается правильным закреплением направляющих. Для этого, сначала размечают места для их установки. Вертикальные профили устанавливают в первую очередь. Их крепление к стене производится специальными саморезами. Горизонтальные направляющие устанавливаются, ориентируясь на расположение вертикальных. Важным моментом здесь является установка рельс под прямым углом друг относительно друга, потому, что, в противном случае, полотно не сможет ездить.

Общая сборка секций полотна

Качественный монтаж секционных ворот, выполненный своими руками, обеспечит большой срок службы конструкции, потому, важно выполнять все в соответствии с рекомендациями мастеров. На следующем этапе, выполняется сборка панелей. Этот шаг пропускается, если человек заказал уже собранную систему.

Важно не допускать перекосов, что может привести к невозможности движения ворот в направляющих.

При образовании перекосов не используйте пену, дощечки разного размера. Для исправления этого момента надо использовать железные прокладки различной толщины.В зависимости от выбранного вида секционных ворот, будут меняться особенности сборки секции, разновидности которой были указаны выше.

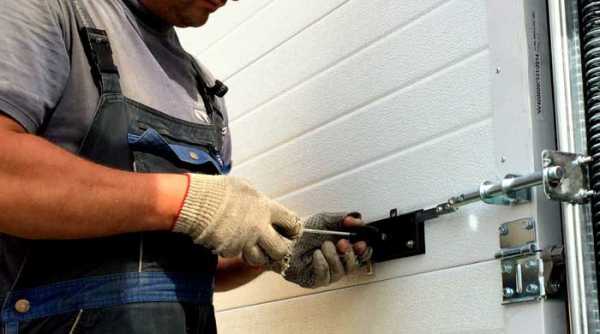

Точная установка механизмов

На следующем этапе крепятся механизмы подъёма, управления конструкцией. Здесь проверяется точность измерений. Каждый производитель конструкций прилагают свою пошаговую инструкцию по сборке секционных ворот. Выполняя сборку самостоятельно, следует придерживаться рекомендаций в инструкции, что обеспечит правильную установку и большой срок службы без поломок. Непосредственно процесс сборки не сильно сложен, потому, даже неопытный человек, при соблюдении рекомендаций из инструкции, соберет все правильно.

Крепление аксессуаров, проверка хода

На последнем этапе производится крепление дополнительного оборудования вроде петель, ручек, замков. Важным моментом является установка замка, ведь его основная функция — это защита помещения от проникновения. Поэтому, нужно подобрать качественный замок.

Также, устанавливаются специальные пружины, позволяющие отрывать, закрывать ворота. Выполняется крепление ограничителей, которые не пускают полотно дальше установленных границ.По окончании процесса, выполняется проверка хода конструкции. При желании, клиент может выполнить регулировку секционных ворот под свои нужды своими руками.

Возможные дополнительные опции

Завершив установку системы, имеется множество возможных модификаций, например:

  • остекление, вентиляция;
  • установка калитки в дверь;
  • монтаж систем автоматики, охраны;
  • заказ системы ручного подъёма ворот.

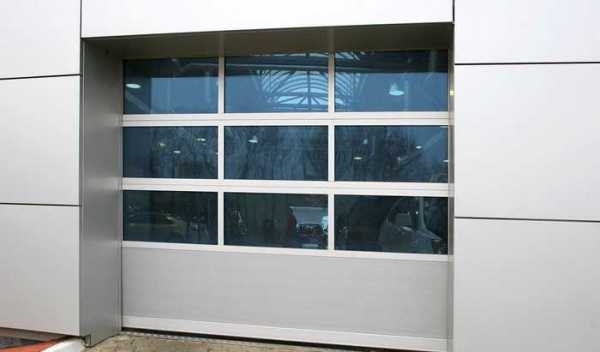

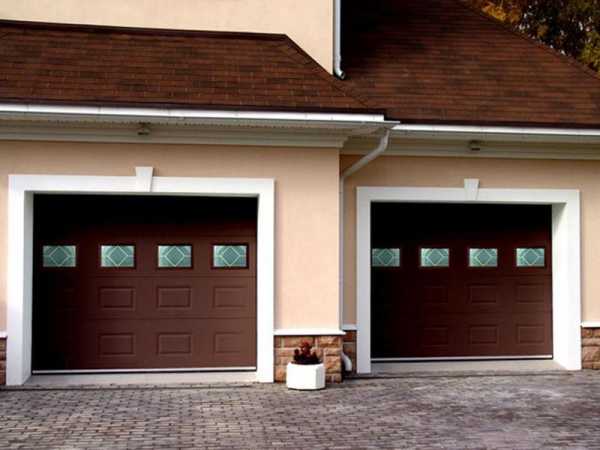

Остекление, вентиляция

Данные элементы располагаются в верхней, средней части ворот. Если человек проводит много времени в таком помещении, резонно заказать большое остекление, что позволит уменьшить счета за свет. Остекление может выполняться на маленьких, больших участках ворот. В секцию монтируется особый профиль для держания стеклоподобных материалов вроде акрила, листового поликарбоната. Последний стоит дороже, но, в отличии от акрила, дольше сохраняет прозрачность. Если в помещении будет машина, то чрезмерное количество солнечных лучей может привести к выцветанию краски на ней.

При наличии в помещении вентиляционных воздуховодов, дополнительное оборудование в воротах не нужно. В противном случае, вентиляционные решетки лучше установить в дверь, что проще, чем установка в стену.

Встроенная в дверь калитка

Монтируется тогда, когда нет другого выхода из помещения, а постоянно подымать, опускать ворота тяжело.Встраиваемая калитка в дверь стоит недешево из-за сложности конструкции. При желании, можно заказать калитку с порогом.Отсутствие порога более практично для завоза велосипеда, мелкой техники. Тем не менее, не каждый изготовитель предлагает возможность установки калитки с порогом.

Автоматика и охрана помещения с секционными воротами

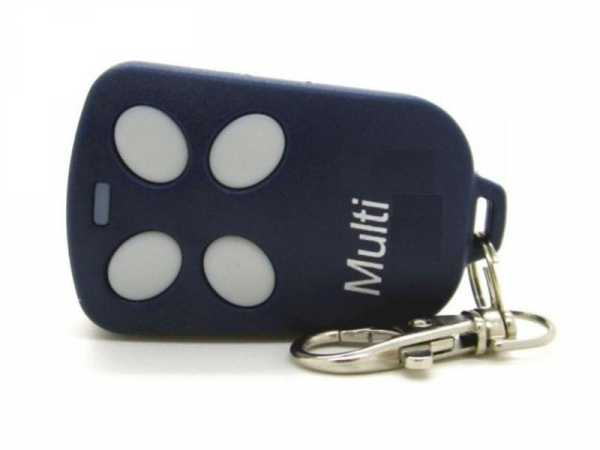

Система автоматики поставляется вместе с пультом управления. Она имеет много плюсов, минусов, главным из которых является зависимость от электросети. Нейтрализовать его можно при помощи аккумулятора и системы ручной разблокировки.

Дабы повысить безопасность помещения, многие владельцы заказывают датчики движения. Чтобы избежать проблем при использовании автоматизированных систем, ставятся фотоэлементы, которые прекращают работумеханики при наличии движения. Также, можно заказать специальную сигнальную лампу, которая будет включаться светиться при работающем электроприводе.

Система ручного подъема ворот

Если на воротах секционного типа нет автоматики, то открывать их несколько затруднительно. Чтобы упростить процесс, устанавливают ручной подъём ворот в виде цепного редуктора. Это позволяет открывать, закрывать их в независимости от наличия электричества.Они ставятся на конструкции площадью до 15 м2, высотой до 2 метров.

Выводы

Секционные ворота довольно распространены в современном мире и пользуются большой популярностью благодаря ряду своих преимуществ. В то же время, они не лишены мелких недостатков. На рынке можно найти различные виды, потому, неопытный человек может легко запутаться.

Проводить монтаж секционных ворот своими руками стоит только в том случае, если человек разбирается в вопросе и имеет определенный опыт в данной отрасли. В противном случае, монтаж лучше доверить профессионалам с опытом работы, ведь отсутствие опыта может привести к печальным последствиям, ликвидация которых будет стоит недешево.

zonazabora.ru

Какие бывают секционные ворота с калиткой и нужны ли они?

Секционные ворота с калиткой представляют собой современный и качественный вариант оформления личного гаража. Сегодня они нередко используются в промышленных целях. Эта модель имеет универсальную структуру и долговечна в использовании. На протяжении всего срока эксплуатации устройство хорошо сохраняет первоначальный внешний вид.

Секционные ворота имеют самую сложную конструкцию. Их изготовлением должны заниматься исключительно профессионалы. Это готовый комплект секций, которые сдвигаются по направляющим. Они в свою очередь направлены вверх и фиксируются к угловым проемам. В итоге эти секции одна за другой оказываются под потолком.

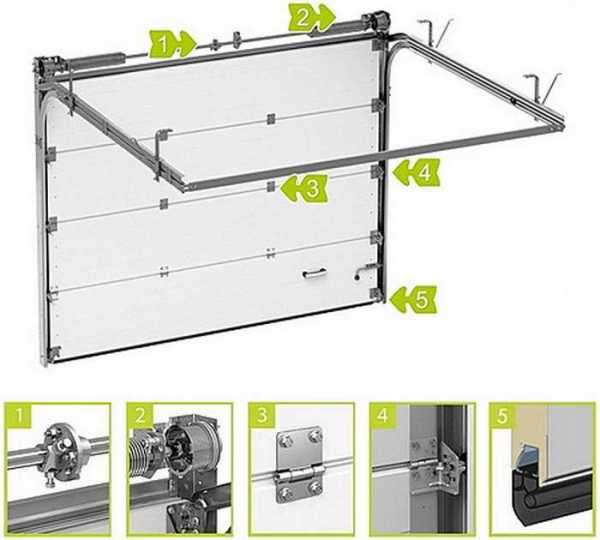

В составе данной конструкции имеется 3 основных комплектующих:

  • полотно;
  • горизонтальные либо вертикальные направляющие;
  • элементы пружинного механизма.

Полотно гаражных ворот представлено в виде сэндвич-панелей. Именно они сохраняют тепло в гараже, а также обеспечивают шумоизоляцию. Изготавливаются из нержавеющей стали или алюминия. Чтобы их не разъедала коррозия, и они были защищены от всевозможных воздействий механической природы, отрицательных погодных условий, поверхность покрывается специальным слоем:

  • порошковым;
  • полимерным;
  • лакокрасочным.

Такое решение позволяет секционным воротам длительное время сохранять отличный внешний вид.

Горизонтальные или вертикальные направляющие — это профили с кронштейнами, которые зафиксированы к проему. Именно по ним осуществляется движение полотен ворот.

Для крепления их к потолку используются подвесы.

Для балансировки полотна секционных ворот применяется пружинное приспособление. Это могут быть пружины растяжения либо торсионные. Благодаря пружинам тяжелые конструкции можно легко открывать и закрывать, не прибегая к автоматике. Если врезать в такую конструкцию калитку, то пользоваться воротами будет намного удобнее. Через нее можно войти в помещение, при этом не нужно использовать подъемное устройство. Врезка калитки в секционные ворота существенно облегчает пользование ими. Ей пользуются много и часто, потому что открывается она быстрее и проще, чем сами ворота. Конфигурация встроенной калитки, как и цвет со структурой, может быть самой необычной.

На воротах, ширина которых от 2 до 2,5 м, в большинстве случаев она не ставится.

Ею оборудуются ворота, ширина полотна которых не больше 4 м.

Типичное расположение врезанной калитки — это посередине секционных ворот. Необходимо отметить, что если створка имеет ширину 3 м и меньше, то ее стараются разместить поближе к вертикальной направляющей, не забывая при этом отступить некоторое расстояние от края проема.

Преимущества изделия

Главный плюс установки секционных ворот заключается в их абсолютной безопасности при эксплуатации. Благодаря такой конструкции происходит существенная экономия полезного пространства. Данные подъемные устройства обладают высокими теплоизоляционными свойствами — это позволяет внутри гаража сохранять умеренный микроклимат, и в летние месяцы не будут высыхать детали и уплотнители, а в холодное время года завести машину не составит огромного труда.

Положительная сторона секционных гаражных конструкций — это возможность их открывать, не выходя из автомобиля.

Врезанная калитка позволяет комфортно перемещаться как хозяевам, так и гостям. Она поможет уменьшить нагрузку, которая приходится на приспособление ворот.

К другим преимуществам относится:

  • наличие специального механизма, предупреждающего повреждение пружины;
  • защита от ржавчины;
  • отличное качество комплектующих механизмов.

Благодаря такой двери экономится электроэнергия и время. Дело в том, что открывание большой панели осуществляется через электропривод, и на это уходит довольно много времени. Поэтому сегодня все чаще секционные ворота с калиткой устанавливают в местах, где наблюдается большой транспортный и людской поток, а именно в:

  • автомастерских;
  • сервисных центрах;
  • автомобильных мойках.

Виды секционных ворот

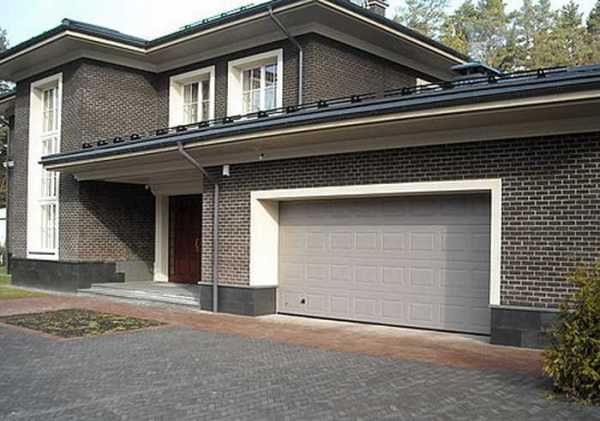

В большинстве случаев секционные ворота с врезанной в них калиткой ставят в гаражный проем частники, но существует еще одна разновидность таких конструкций — это промышленная. Сегодня все чаще ими предпочитают закрывать проемы подсобных, производственных и складских помещений. В противопожарных конструкциях такая дверь нужна для того, чтобы по сигналу, посылаемому датчиком задымления, посетители и персонал покидали помещение, так как в таких случаях створка проема будет заблокирована. Иными словами, покинуть помещение по-другому не получится.

Данные устройства отличаются:

  • высокой прочностью;
  • долговечностью;
  • высоким уровнем безопасности.

Они отлично вписываются во всякие типы строительных конструкций. К одной из разновидностей таких моделей относятся панорамные конструкции, одновременно закрывающие проемы и оставляющие возможность осматривать помещение снаружи. Собираются такие модели из прозрачных секций.

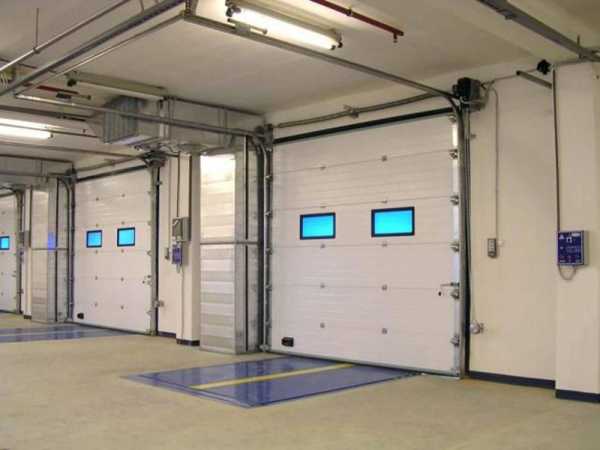

Промышленные варианты обязаны соответствовать более высоким требованиям в отличие от секционных гаражных из-за приходящихся на их долю высоких нагрузок, поэтому их изготавливают из материалов, наделенных высокими износостойкими качествами.


Является ли гараж отдельно стоящим строением, или же это часть жилого дома, — это не отменяет необходимость наличия надежных ворот.

Для этих случаев прекрасно подходят секционные модели с врезной калиткой.





ovorotah.com

Секционные ворота своими руками чертежи, фото и видео

Многие автовладельцы мечтают о своем собственном гараже. Когда мечта осуществляется, остается только обустроить и выбрать ворота. Их наиболее популярный вид в последнее время – секционные модели. Они могут подниматься автоматически, не занимают пространства в гараже и на улице. Из данной статьи вы узнаете, как сделать ворота секционные своими руками: чертежи, представленные ниже, помогут вам в этом.

История появления ворот секционного типа

В 1950-х годах были изобретены секционные ворота, в тени популярных моделей их никто не замечал, только спустя 30 лет наметился рост популярности, и сейчас секционки занимают лидирующие позиции.

Причинами такой востребованности являются следующие факторы:

  • Они практически не занимают пространства.
  • Высокая прочность.
  • Надежность.
  • Внешний вид.

Единственный минус секционок – их высокая стоимость. Можно сделать секционные ворота по чертежам самостоятельно, существенно сэкономив при этом. Они ничем не будут отличаться от тех, которые вы купите в магазине или закажете по индивидуальным замерам.

Виды секционных ворот

Мало, кто знает, что существует несколько технологий изготовления ворот секционного типа. Рассмотрим их виды.

Этот тип имеет плотное полотно, состоящее из нескольких слоев панелей, количество которых зависит от размера ворот. При открытии механизм плотно складывает полотно, затягивая его к потолку гаража. Во время закрытия секционки опускаются вниз, при этом раскладываясь.

Изготавливают их из разных материалов: металла, высокопрочного пластика и дерева. На фабриках очень часто внутрь панелей вставляют утеплитель, например, пенополиуретан или пенополистирол. Не рекомендуется использовать минеральную вату и пенопласт, так как они слишком объемные.

Конструкция сэндвич-панели представлена на картинке ниже.

Чтобы такие ворота работали исправно, необходимо четко следовать схемам и чертежам, которые представлены в статье ниже. Для соединения панелей используются шарнирные петли, взломать их не так просто, как думают злоумышленники. Выбирайте качественные петли, которые будут сложнее поддаваться взлому.

Обратите внимание, что панельные ворота обойдутся дороже, чем альтернатива с поворотно-подъемным механизмом.

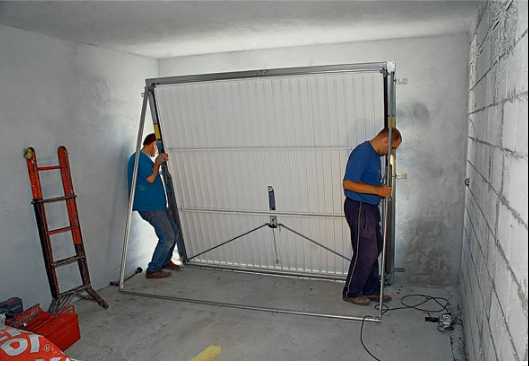

  • Поворотно-подъемные.

Такие секционки имеют нескладной щит, который для открытия придется поднимать при помощи рычажково-шарнирного механизма. Главным преимуществом данной конструкции является хорошая защита от взлома, в отличие от простых подъемных ворот.

В качестве второстепенных преимуществ можно выделить следующие:

Если своевременно смазывать механизмы, данный тип практически не издает звуков. Подъемные ворота, наоборот, очень шумят, беспокоят домочадцев и соседей (если гараж находится в частном доме).

  • Экономичность.
  • Простота в изготовлении.

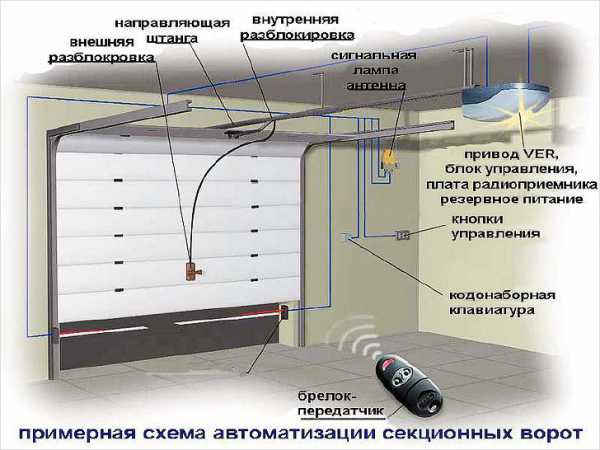

Ниже представлена возможная схема автоматизации.

При затруднениях с финансами большинство специалистов рекомендуют выбирать второй тип. Даже если вы планируете купить ворота, а не делать их своими руками, то этот вариант будет стоить примерно на 20-30 процентов дешевле. А при самостоятельной установке поворотно-подъемных ворот можно будет сэкономить до 50-60 процентов от цены.

Для еще большей экономии можно отказаться от изготовления двери в воротах и установить ручной механизм поднятия, однако он сильно усложнит процесс открывания. Кроме того, можно отказаться от дизайнерского оформления и дополнительных деталей. Также учитывайте, что на стоимость существенно влияет размер полотна.

Устройство подъемно-поворотных ворот

Обычно ворота состоят из трех элементов: коробки, подъемной створки и открывающего механизма. Основой конструкции является каркас, который устанавливается непосредственно в проем. Изготавливают его из балок: стальных или деревянных. После каркаса устанавливают направляющие, которые осуществляют подъем и спуск.

Основное отличие конструкции – щит из цельного материала:  деревянные панели, металл, доски и др.

По соотношению цены и качества выигрывает деревянный щит. Его относительно небольшой вес не потребует установки мощного подъемного механизма.

Минусом деревянных секционок является недолговечность. Под воздействием агрессивных условий внешней среды дерево может быстро прийти в негодность. Чтобы избежать этого, нужна правильная и регулярная обработка. Например, окрашивать или лакировать его следует минимум раз в год. Чтобы обезопасить свой гараж от холода, обязательно утеплите сэндвич-панели (вне зависимости от материала их изготовления). Для большей долговечности дерева его можно также обить металлом (после предварительной обработки).

Технология изготовления и особенности установки

Сначала следует купить все необходимые материалы и инструменты, их список расположен на картинке ниже.В зависимости от типа ворот и индивидуальных особенностей, вам могут понадобиться и дополнительные инструменты, которых нет в списке.

Следующий шаг в изготовлении – замеры. Их необходимо производить особенно тщательно, чтобы все данные сошлись с результатом выполненной работы. Также следует учитывать то, из чего сделан гараж (из блоков, кирпича или другого материала). Можно сделать секционные ворота своими руками, но для установки потребуется минимум два человека.

После замеров можно сразу приступать к созданию полотна. Большинство специалистов не рекомендуют изготавливать его самостоятельно, так как срок его эксплуатации может быть значительно ниже, чем у фабричных образцов. Мы советуем заказать самые простые и дешевые секционки, скорее всего, стоимость не будет существенно отличаться от самостоятельно изготовленных ворот. А вот установить изделие можно самостоятельно, сэкономив приличную сумму.Многие специалисты рекомендуют во время процесса установки постоянно следить за местонахождением направляющих, так как очень часто они отклоняются от оси, а этого быть не должно.

В статье представлен подробный план по изготовлению и установке секционных ворот своими руками, даны примерные чертежи и рекомендации. Надеемся, что они окажутся полезными.

jsnip.ru

Откатные секционные ворота


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Эти элегантные ворота совсем недавно появились в оформлении въезда в гаражи. Такая конструкция очень быстро становится популярной. Благодаря находчивости дизайнерской и инженерной мысли большие полотна откатных ворот разделили на секции. Теперь у всех владельцев малогабаритных гаражей есть возможность переоборудовать откатные ворота, секционные части которых откатываются, оставаясь в вертикальном положении. Новизна конструкции придаст эксклюзивности оформлению вашего воротного затвора, и ваш гараж заметно выделится среди соседских.

Секционные задвижные ворота в придомовом гараже

Положительные особенности нового типа ворот

Одной из положительных особенностей этих дверей для домика автомобиля является отсутствие в устройстве балансировочных пружин. Задвижные секционные ворота благодаря этому стали иметь гораздо больший срок эксплуатации, техническое обслуживание стало гораздо проще, потому что пружины, как конструктивный элемент, требовали пристального внимания, и зачастую служили основной причиной отказов в работе затворного полотна гаражного въездного проема.

При этом детали, из которых выпускаются эти ворота, обладают высокими антикоррозионными свойствами. Это дополнительно гарантирует изделию долговечность.

Преобладающие конструктивные преимущества

К ним относятся:

  • Высокая безопасность и надежность конструкции;
  • Длительная эксплуатация, не требующая перерывов на ремонт;
  • Простое техобслуживание;
  • Широкий выбор элементов оформления, рисунков и расцветок;
  • Отсутствует необходимость делать врезную калитку;
  • Совершенно бесшумная работа;
  • Наличие тепло и шумоизоляции.

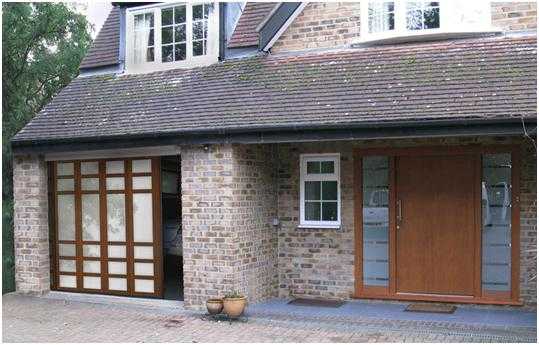

Откат секционной панели влево

Основные составляющие и дизайн

Изготавливаются откатывающиеся секции воротных панелей с применением известных всем сэндвич-панелей, из этого материала делаются и обычные секционные подъёмные устройства. Это позволяет потребителям иметь неограниченный выбор расцветок и рисунков для панелей, это включает в себя и панорамные секции, имеющие разнообразное остекление.

Сэндвич-панели

Разрез сэндвич-панели

Сэндвич-панель состоит из двух стальных листов, несоприкасающихся друг с другом. Пространство между ними заполнено наполнителем. Наполнителем может быть минеральная вата из базальтового волокна, или пенополиуретан. Благодаря тому, что между листами нет «мостиков холода», сэндвич-панели обладают термостойкостью, изделия из них даже на стыках не промерзают.

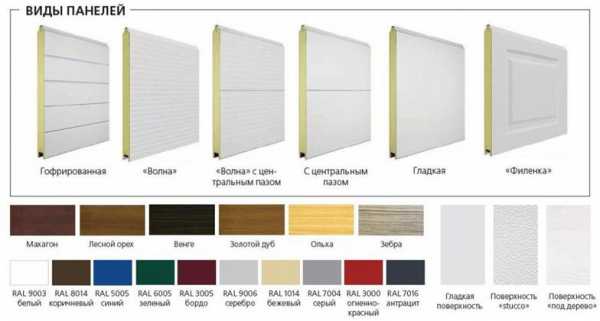

Виды расцветок сэндвич-панелей

В панелях можно размещать различной формы окна, выбираемые по вашему вкусу. Калитка же в этих воротах не требуется, ведь ворота можно просто приоткрывать на нужную ширину, и проход в гараж будет открыт.

Для управления и движением затвора применяются знакомые всем потолочные приводы, которые используются в конструкции подъёмных секционных ворот.

Откат секционной панели вправо

Конструкция откатных секционных ворот

Максимальные габариты появившихся в продаже ворот новой конструкции — до 6-ти м в ширину и 3-и м в высоту. В гаражах с широким проемом въезда и малой глубине помещения рекомендуют использовать воротную конструкцию, в которой две створки двигаются навстречу друг другу.

Движущееся полотно затвора состоит из вертикальных секций. В верхней части к нему крепятся каретки с роликами, перемещающимися внутри направляющей балки, прикрепленной к стене на уровне высоты панели ворот. Для придания такой конструкции достаточной жесткости и прочности, на полу на линии движения панели устанавливают направляющую из алюминия, имеющую выступы из очень прочного пластика.

В новом воротном механизме не нужна пружина, нет и других элементов, имеющих повышенную аварийность, которые смогли бы стать слабым звеном при эксплуатации. Именно это придает изделию безопасность и высокую надежность работы изделия, что и является главной характеристикой этого нового способа закрытия ворот.

По периметру рамы ворот, а также между секциями панелей, используются специальные уплотнители из резины, по этому сэндвич-панели толщиной 40 мм при использовании хорошо сохраняют тепло в помещении, и отлично гасят уличный шум.

Нижний направляющий профиль крепится на поверхности пола гаража, при этом сложных работ его установки не потребуется. Конструкция таких ворот работает безотказно в диапазоне температур от минус 30°C до плюс 70°C.

Новый вид гаражных ворот от компании Hörmann

Разработчики новой конструкции задвижных ворот от компании Hörmann использовали секционные полотна ворот и их проверенные компоненты. При этом ролики и направляющие шины в новой конструкции им пришлось полностью конструировать заново. Нижние направляющие не утапливаются в пол, а закрепляются сверху.

Это конструкторскую задумку инженеры из компании Hörmann провели в жизнь не только ради упрощения монтажа, но и для облегчения ухода за направляющей шиной. Расположение шины на поверхности пола упрощает уход за ней: легче проводить чистку, и вода при возникшей необходимости быстро стекает. Все эти, казалось бы, мелочи, увеличивают срок эксплуатации секционного затвора гаражного въезда в гараж.

Механизм привода SupraMatic

Откатные секционные ворота бренда HST комплектуются новым механизмом привода SupraMatic, относящегося к третьему поколению разработок.

Радиосистема BiSecur

Привод оснащён новой радиосистемой стандарта BiSecur.

Это дало новой конструкции, открывающейся в сторону, дополнительное преимущество: возможность запрограммировать частичное открывание ворот приводом SupraMatic. Это позволяет обойтись без специально устроенных дверей. Достаточно иметь только «умные» ворота, и вы быстро сможете войти в помещение гаража при необходимости.

Ворота HST в перспективе найдут большой спрос в странах с высокой плотностью застройки, это может быть в Голландии, или во Франции, там, где традиционная архитектура такова, что в домах часто не предусмотрен боковой вход.

Ворота HST отлично защищены от взлома. Ворота укомплектованы не только механическим защитным устройством, но и блокировкой со стороны замка, защищающей его от простого нажима. На фотографиях, представленных в статье, знающему человеку очень просто составить собственную гаражную конструкцию, а комплектующие детали можно найти в магазинах.

Откатные секционные гаражные ворота Hörmann

rusograda.ru

Распашные, раздвижные, секционные ворота

Как и многие сотни лет назад, основное назначение ворот – это ограничение доступа посторонних лиц на определенную, огороженную забором или воротами территорию.  В данной статье мы затронем вопрос видов ворот, их конструктивных особенностей и эксплуатации.

Классификация ворот

В настоящее время, существует много типов ворот, которые классифицируются по различным принципам. При этом, одни и те же ворота могут одновременно оказаться в разных группах.
 Учитывая область применения ворот, их можно условно разделить на ворота промышленные и гаражные. Под гаражными воротами подразумеваются ворота, используемые для въезда на загородный участок и, непосредственно, в гараж. Под промышленными воротами, подразумеваются ворота, используемые на промышленных предприятиях, производствах, складах, для въезда  на территорию гаражного кооператива и т.п. При этом ворота различаются по огнестойкости, влагозащищенности, энергосбережению.
 Ворота можно классифицировать по типу открывания. Выделяется группы откатных ворот, распашных, подъемных, складывающихся, скручивающихся.

Рис. 1 Пример подъемно-поворотных ворот.

По конструкции использования полотна ворот, их подразделяют на цельные ворота, и секционные.

Рис. 2 Вариант секционных ворот.

И последним вариантом подразделения ворот, является способ управления ими – ручной или автоматический.
 При этом, при установке ворот, необходимо учитывать безопасность их использования. Наиболее полными стандартами по безопасности являются стандарты EN12604 и EN12453. Выполнение требований этих стандартов обеспечит надежную защиту владельцев данных конструкций. Использование стандартов исключает защемление пальцев, непроизвольное движение ворот при их неисправности.
 Теперь более подробно о конструкции каждой группы ворот.

Откатные ворота

Большой популярностью, как в промышленном секторе, так и среди собственников загородных участков, пользуются откатные ворота, особенно если они оборудованы автоматической системой открывания.

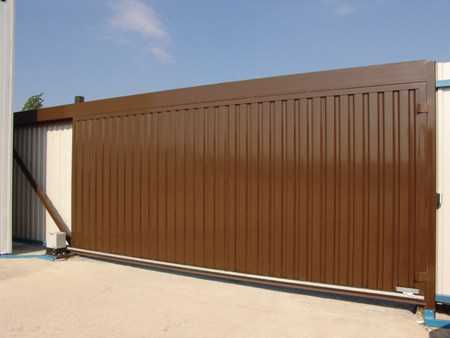

Рис. 3 Откатные ворота из профлиста

Преимуществами данной конструкции является отсутствие ограничения по высоте въезжающих транспортных средств, большая ширина открытого проема,  минимум занимаемого пространства, как в закрытом, так и в открытом положении.

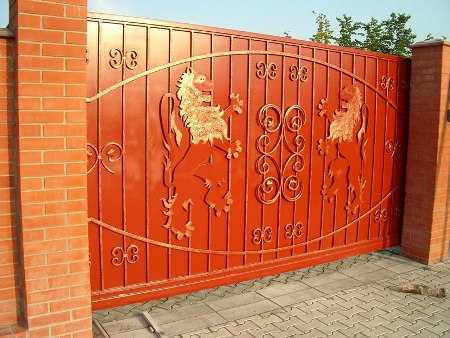

Рис. 4 Художественные откатные ворота

 Еще одним преимуществом откатных ворот, является целостность запирающего полотна и возможность размещения на нем целостного эстетически привлекательного орнамента.

Рис. 5 Откатные ворота с элементами ковки

  Использование металлопрофиля или сайдинга  различной расцветки, прекрасно подойдет для промышленных предприятий, а для загородных участков наиболее предпочтительно использование дерева и кованных конструкций, которые позволяют создать уникальное оформление въездных ворот.
 К минусам таких ворот можно отнести постоянный контроль за направляющей рельсой на которой они установлены. Попадание грязи, снега, может затруднить или даже приостановить эксплуатации откатных ворот.

Распашные ворота

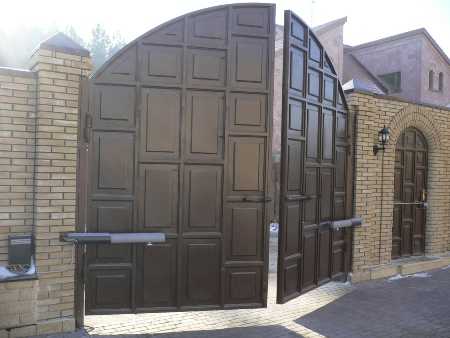

Распашные ворота, это, вероятно, самый старый тип ворот, и наиболее распространенный.  Именно простота и надежность, данного типа ворот, придают ему такую популярность. Поставленные на подшипниковые петли, ворота могут открываться, как внутрь, так и наружу. Достоинства распашных ворот, практически, те же самые, что и у откатных ворот, кроме одного, но очень существенного минуса. Распашные ворота требуют свободного пространства на ширину створки ворот при открытии.  Дизайн распашных ворот ничем не ограничивается, кроме фантазии владельца участка.

Рис. 6 Распашные ворота

Распашные ворота могут быть оборудованы электроприводом, как и откатные ворота. При монтаже таких стоит уделить внимание петлям ворот, это наиболее важная составляющая от которой будет зависеть срок их эксплуатации.

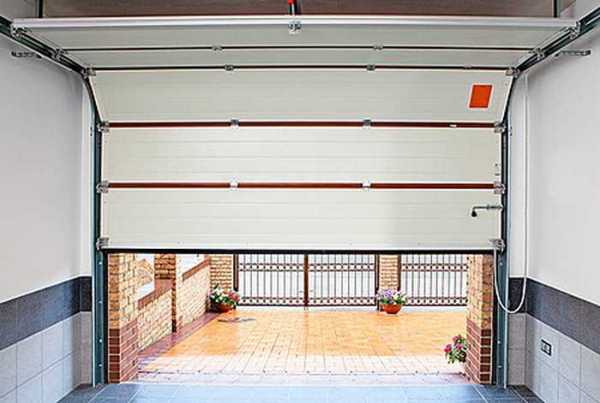

Секционные ворота

 Большое распространение в последние году получили секционные ворота. Они широко используются, как в частных домах, в основном, в гаражах, так и в промышленном секторе.

Рис. 7 Секционные ворота способны легко переместиться под потолок и сэкономить пространство внизу

Конструкция секционных ворот несколько более сложная, чем у выше рассмотренных ворот. Полотно секционных ворот состоит из отдельных секций, называемыми ламелями, которые скрепляются между собой шарнирами. По краям полотна устанавливаются ролики с подшипниками, которые обеспечивают скольжение полотна по направляющим. Секции, с помощью электромеханизма, поднимаются верх и уходят под потолок, не занимая пространства внизу или сбоку ворот. Этим они выгодно отличаются от откатных, и, особенно, от распашных ворот.
 Минусом таких ворот является уменьшение жесткости конструкции, так как ворота все же состоят из отдельных составляющих.

Автоматика для ворот

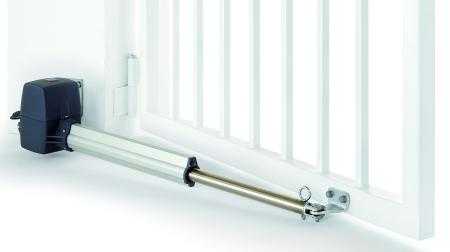

 Приводы распашных ворот делятся на линейные, рычажные, подземной установки. Линейные приводы состоят из навесных активаторов, и управление воротами происходит за счет изменения длины активатора (рисунок 9), либо посредством применения редуктора и электродвигателя (рисунок 8 - слева)

Рис. 8 Приводы для распашных ворот

Распрастранено применение приводов представлящих из себя гидравлический цилиндр. Шток выдвигается и задвигается, меняя свою строительную длину, тем самым открывая или закрывая ворота

Рис. 9 Гидравлический привод для распашных ворот

Следующий вид приводов -  это рычажный механизм состоящий из электромотора с редуктором, расположенных на неподвижной части ворот, и системы рычагов, крепящегося на створке ворот и непосредственно к оси редуктора. (рисунок 8 - справа)
 Привод подземной установки, располагается в проезжей части, вблизи оси петель створок ворот. Они, так же, могут быть электромеханическими, или гидравлическими.
 Для откатных ворот используется электродвигатель с редуктором и ведущей шестерней. Усилие в механизмах регулируется электронным способом (путем ограничения протекающего тока) или с использованием фрикционной муфты. (при возникновении очень большого крутящего момента, мыфта не передает полный крутящий момент на исполнительный механизм)
 Откатные ворота могут быть приведены в действие посредством электродвигателя с лебедкой наматывающей на себя металлический трос (конструкция как правило применима для промышленных ворот). Второй вариант применение зубчатой рейки и привода с шестеренкой. Зубчатая река крепиться к телу ворот, шестерня вращаясь сдвигает створки в нужном направлении. Сам привод с шестерней жестко закреплен.

И наконец приводы секционных ворот перемещаются под потолком на направляющей. Тяга прикрепленная к самой верхней ламели двигает всю конструкцию по направляющим, расположенным с двух сторон. Соответсвенно ворота открываются или закрываются.

 Кроме приводов, ворота могут быть дополнительно оборудованы и кодовыми замками или системамы дистанционного управления, открывающими ворота только после генерации определенного радиосигнала, инфрокрасного излучения, считывания кода с магнитной карточки и так далее. Именно комплексное применение привода ворот и систем безопасности делает их столь удобными в использовании.

Стоимость ворот

Стоимость ворот существенно колеблется от производителя к производителю и от региона к региону. Здесь будут приведены лишь несколько примеров ценовой политики по регионам России.
-  В С-Петербурге распашные ворота, в зависимости от размера,  стоят от 600 евро до 1000 евро. Электропривод обойдется в 250 евро.
-  В Петрозаводске кованные ворота  будут стоить 250 евро за 1 кв. м. Да и вообще кованные ворота уже как не серийный товар, а именно художественное произведение искусства оценивается всегда по квадратному метражу
- В Воронеже ворота из профнастила, наиболее простой вариант (в зависимости от размера) стоят от 300 евро до 450 евро.

Фото ворот

... распашные ворота классика на все времена

кованные элементы всегда выделят ваши ворота, порадуют глаз завитками индивидуальности форм

Американский вариант ворот для гаража. Удобно, но жесткость конструкции при этом очень сильно страдает ...

... а вот применение секционных скручивающихся ворот на въезде в двор, наиболее оптимальный вариант их применения

xn-----7kcglddctzgerobebivoffrddel5x.xn--p1ai

Секционные ворота Дорхан - монтаж своими руками (фото, видео)


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



На данный момент секционные ворота – это отличный способ закрыть любые проемы на вашей территории. Такая полезная система отлично справиться с закрытием небольших гаражей или проемов промышленного назначения. Лидером среди поставщиков заслуженно считаются секционные ворота Дорхан, которые уже долгие годы производятся на территории России. Особенность компании Дорхан в том, что они создают свои конструкции с применением современных технологий. Крепкая конструкция и отличный функционал делают секционные ворота незаменимыми для закрытия проемов различных размеров.

Секционные ворота

Работа конструкции

Части секционных ворот шарнирно скреплены между собой. Поскольку конструкции состоят из горизонтальных секций, то крепление на шарниры достаточно практичное. Они двигаются по направляющим шинам, которые крепко прикреплены к проемам с внутренней стороны помещения. Чтобы уравновесить воротное полотно, система использует пружинный механизм. Во время движения ворот ему удается сбалансировать подъем секций и сделать их ход более плавным.

Преимущества секционных ворот

Что касается секционных ворот торговой марки Дорхан, то у них есть несколько преимуществ:

  • Отличное соотношение цены и качества;
  • Наличие сервисной службы, если придется провести ремонтные работы;
  • Большая палитра цветов;
  • Герметичность;
  • Автоматизация системы при желании.

Но самое главное, что распространяются эти конструкции исключительно на территории России, так что каждый желающий сможет приобрести себе такие.

Усовершенствование механизма

Независимо от компании производителя, секционные ворота имеют большое количество устройств защиты. Каждый желающий может заказать себе персональную защиту механизма, чтобы конструкция прослужила как можно дольше.

Очень удобная вещь – это предохранители на тросе, которые защищает его от обрыва. В трудную минуту такая вещь поможет вам поднять механизм обратно и дождаться сервисной службы. Помимо этого, есть дополнительные пружины для лучшей амортизации и даже фотоэлементы. Чем больше защитных устройств вы купите, тем лучше обезопасите свои ворота от различного рода поломок. Но стоит помнить, что устройства защиты отличаются в зависимости от местоположения секционных конструкций.

Подъемные ворота делятся всего на два типа:

  • Промышленные;
  • Гаражные.

Большой популярностью пользуются гаражные и для них выпускают намного больше устройств защиты.

Автоматическое управление

Виды секционных ворот

Несмотря на то что ворота имеют всего две разновидности, они очень сильно отличаются по своему функционалу. Во-первых, у них разная конструкция, во-вторых, площадь, а в-третьих, вид подъема. Выбирать «заглушку» для проема стоит в зависимости от площади и местоположения, которое нужно закрыть.

Ворота для гаража

Гаражные ворота

Такой вид ворот считается самым популярным, потому что широко используется в проемах частных гаражей и различных коттеджных застроек. Особенность гаражных секционных конструкций заключается в том, что они имеют превосходный внешний вид. Вы можете подобрать себе лицевую часть по цвету, фактуре и материалу. Существуют также дизайнерские модели, которые представляют собой старинные решетки, открывающиеся в разные стороны. Но несмотря на древний внешний вид, они полностью автоматизированы.

Дизайнерское решение

К сожалению, интенсивность гаражных ворот достаточно маленькая. Большинство моделей рассчитаны от 2-х 6-ти циклов. То есть вы сможете максимум три раза опустить и поднять секционный механизм. Если вы будете делать это большее количество раз, то конструкции грозит быстрая поломка. При этом гаражные секционные ворота достаточно большие, чтобы в них свободно проходила любая легковая машина. Ограничение по ширине доходит до 5 метров.

Ворота для промышленных предприятий

Промышленные ворота

Промышленный вид намного надежнее, нежели гаражный. Его механизм устроен так, чтобы с легкостью выдерживать большое количество открытий и закрытий в день. Ведь на крупных предприятиях работа зачастую кипит ежедневно, и порой цикл открытия-закрытия повторяется десятки раз. При этом промышленные ворота рассчитаны на большие проемы.

Вы с легкостью сможете заказать конструкцию 7 метров в ширину и 6 в высоту. Основное преимущество таких устройств заключается в прочности механизма. Производитель изначально делает шарниры и пружины более прочными, чтобы механизм мог легко выдерживать большой показатель интенсивности.

Тем не менее за счет повышенной прочности промышленные ворота являются более дорогими и невыгодными для использования в повседневной жизни. Свою важность они оправдывают на больших заводах, где из-за поломки некачественных конструкций может остановиться весь процесс, что понесет за собой еще больший ущерб.

Соблюдайте правила

Каркас секционных ворот действительно надежный и прочный. Большинство моделей отлично защищены от взлома, так что в ваш гараж или на предприятие никто не сможет проникнуть. При этом они имеют несколько правил эксплуатации, которые следует выполнять:

  • Не следует применять слишком много силы при взаимодействии;
  • Используйте дистанционное управление конструкцией;
  • Всегда следите за пружинами на механизме;
  • Периодически осматривайте механизмы для профилактики конструкции.
  • Регулярное выполнение этих правил сделает ваши ворота долговечными.

Меры безопасности

Следует помнить, что секционные ворота очень сложная конструкция, которая при неправильном обращении может вас травмировать. Никогда не мешайте движению основной части конструкции, поскольку это грозит не только поломке механизма, но и различными травмами. Какая-то деталь во время помехи закрыванию может отскочить и полететь прямо в вас, что понесет за собой печальные последствия. Также никогда не подпускайте к воротам детей, особенно когда они начинают открываться или закрываться. Правильным решением будет спрятать пульт управления куда подальше.

Самое главное, никогда не находитесь под конструкцией в момент её движения, даже если на первый взгляд — это безопасно. Если вас прижало воротами, то вы вряд ли сможете поднять их самостоятельно. В таком случае используйте разблокиратор электропривода.

Сделай сам

Некоторые люди не хотят нанимать рабочих, которые установят им секционные ворота. На самом деле установить эту конструкцию самостоятельно не очень сложно. Если вы знакомы с обычной инженерией и умеете пользоваться всеми основными инструментами, то установить механизм и основу у вас точно получится. Самостоятельная установка не только сэкономит вам денег, но еще и поможет понять, как устроены ворота.

Монтаж проема

Таким образом, вы сможете отказаться от услуг сервисного центра. Тем не менее стоит помнить основные этапы установки секционных ворот:

  • Необходимо замерять площадь проема;
  • Перед установкой конструкции обязательно освободите место вокруг проема;
  • Для начала необходимо установить механизм;
  • Затем установить на механизм сами ворота;
  • Проверить работоспособность системы;
  • Не забудьте проверить правильно ли установлены все несущие элементы.

Установка элементов полотна

Если вам нужна действительно надежная защита для своего гаража или предприятия, то не стоит экономить деньги. Выбирайте только самые лучшие модели, и только в таком случае вы сможете наслаждаться ими долгие годы.

Монтаж секционных ворот

rusograda.ru

Что такое секционные ворота

«Не стоит изобретать велосипед» - поговорка, которая в наши дни стала классической. И поэтому все усилия направляются только на его совершенствование.

Все, что нам нужно, человечество, в основном, уже изобрело, с тех пор мы пытаемся только улучшить и доработать. Ворота, в том числе. Относительно недавно, в середине прошлого века в Германии сконструировали секционные ворота.

А отвечая на вопрос что такое секционные ворота, можно сказать, что это конструкция из сэндвич, панели которого плотно крепятся между собой специальными качественными петлями.

При открывании конструкция движется по специальным направляющим и убирается под потолочное пространство. Ворота для гаража секционные удобны в эксплуатации и дают владельцу массу преимуществ перед другими моделями.

Преимущества секционных ворот

Автоматические секционные ворота – это лучшее из решений для гаража. Они моментально открываются, при этом полотно уходит вверх, что исключает случайное повреждение автомобиля.

Второе, немаловажное, преимущество – ворота не требуют много пространства по сравнению с классическими и, в отличие от откатных, не нуждаются в установке роликов и рельс. Помимо этого ворота прекрасно держат тепло, многослойная конструкция служит дополнительным препятствием к возможному взлому, да и внешний вид вполне соответствует современному стилю.

Крепления таких ворот делятся на навальные и потолочные. Первые устанавливаются на промышленных зданиях, вторые – в частных домовладениях.

Пружинный механизм позволяет управлять открытием/закрытием вручную. Установка электропривода делает управление воротами более легким, а дистанционное управление позволяет манипулировать механизмом, не выходя из салона автомобиля.

Ручное управление

При таком методе используется двусторонняя ручка. На внутренней стороне ворот закрепляется канат. Канат проходит через блочный механизм и крепится к нижней части полотна, такое приспособление облегчает открывание ворот.

Такой механизм устанавливают при высоте ворот более 2 метров и площадью более 15 квадратов. Стоимость секционных ворот с ручным управлением на порядок ниже аналогичных конструкций оборудованных автоматическим приводом.

Автоматическое управление

NICE (Италия) и MARANTEC (Германия) – эти компании являются одними из лучших поставщиков автоматики для секционных ворот. Крепление устанавливается под самим потолком, ремень (цепь) для поднятия монтируется в приводной рейке.

Для безопасности и большей функциональности автоматику комплектуют пультами ДУ, фотоэлементами и другими дополнительными составляющими. Все составные части не только улучшают эксплуатационные качества ворот, но и повышают безопасность использования.

Видео: Как выбрать гаражные автоматические ворота

www.stroypraym.ru
