Ворота своими кованые – Кованые ворота своими руками: чертежи, фото, схемы

эскизы, как сделать металлические ворота и калитки в домашних условиях

Что важнее: охрана и безопасность или красота и эстетика? Вопрос, конечно, некорректный. Но мы его задали не просто так. Важны и безопасность, и эстетика. Особенно, если они сочетаются в одной комбинации, хотя такое бывает нечасто. Предмет, сочетающий в себе надежную охрану и уникальную эстетику, это кованые ворота. С них начинается ваше царство.

Прочность, надежность, красота – вот ассоциации, которые будут связывать с вами и вашим домом благодаря великолепно оформленному входу на вашу территорию.

можно купить или заказать. Например, в Воронеже можно заказать кованые ворота по приемлемой цене в компании Металл-ВРН. А вот кованые ворота своими руками обойдутся вам значительно дешевле, особенно если они будут сделаны методов . Но не это главное. Самое важное – они будут уникальными. Как сделать кованые ворота – сложно ли это? Поработать придется, конечно. Но оно того стоит, уж поверьте.

Какими бывают кованые ворота

Прежде всего, ворота подразделяются по функциям, которые на них возложены:

• Чисто защитные, сделанные чаще всего способом металлической штамповки. Все элементы делаются из толстого металла – все должно быть крепко, о красоте и изяществе речи нет. Главное в таком входе – защита частной территории.
• Противоположный первому вариант – декоративные ворота. В этом случае хочется напомнить о таком понятии как чувство меры. Дело в том, что иногда мастера в погоне за своей творческой мыслью теряют это чувство, и в результате появляются фантастические драконы, химеры, змеи и прочая нечисть у входа, поражающая воображение. Впрочем, на вкус и цвет товарищей нет. Каждый украшается, как может и хочет: вот вам полная свобода творчества.
• Самый лучший вариант, которым мы займемся – комбинированные ворота. Они сочетают в себе ковку, штамповку, и в итоге прекрасно сочетают в себе прочность, красоту и уникальность.

Кованые ворота своими руками – изделие сборное из нескольких конструкций, сваренный между собой. Их можно изготовить самостоятельно, а можно некоторые из них приобрести в готовом виде.

Планируем, покупаем, чертим: все для распашных кованых ворот

Как сделать кованые распашные ворота своими руками? Очень просто, сначала разобьем работу на этапы:

1. Планирование, подготовка, создание чертежа.
2. Выбор и закупка сырья, материалов, оборудования, инструментов.
3. Начало работы: установка, укрепление и оформление опорных столбов – один из самых важных этапов.
4. Создание жесткого каркаса створок – второй важнейший этап.
5. Производство составных кованых элементов для их сборки в каркасе створок.
6. Укрепление фурнитуры, создание и монтаж декоративных элементов.
7. Зачистка, покраска, лакировка и т.п.

Сейчас мы с вами находимся на уровне первых двух этапов.

А вот чем нужно запастись перед работой:

• профильные трубы для сварки каркаса створок ворот;
• металл для конструкций створок и калитки;
• металлические листы для глухого перекрытия толщиной не меньше 1-го мм;
• листовая сталь для формирования пиковых и других декоративных наконечников;
• прутья четырехгранного профиля с шириной торца 1,4 мм для основания пиковых элементов;
• столбы или металлическая труба для опоры;
• кирпичи для облицовки столбов;
• раствор для бетонирования основания столбов, щебень;
• сварочный аппарат;
• электроды, подобранные для работ с вашими металлами на вашем сварочном аппарате;
• тиски и тисы с рычагом;
• шлифовальная машинка для финишной полировки металла.

Для правильных столбов не жалеем ничего

Не жалеем средств, времени и сил. Иными словами, всех ресурсов, какие только у вас имеются.

Опорные столбы должны быть максимально устойчивыми, прочными и крепкими. Все держится на них, это половина успеха всей работы, уж поверьте.

Составные части – металлическая труба, раствор и облицовочные кирпичи. Ваша задача – сделать так, чтобы все это стояло на земле как можно устойчивее.

• Для этого копаем две ямы, как можно более глубокие. Глубина ямы должна быть не меньше одного метра. А вот за шириной нужно следить самым тщательным образом: она должна быть немного шире металлической трубы. Эта разница не должна превышать 10-ти см, в противном случае столбы в дальнейшем могут расшататься: ведь на них будут навешены металлические ворота с большим весом, так что нагрузка будет более чем серьезная.
• При установке труб в ямы засыпаем их щебнем с одновременной утрамбовкой. Следим с отвесом за вертикальностью труб, которая чрезвычайно важно в сооружении ворот: ведь при малейшем отклонении створки будут склоняться в ту или иную сторону.
• Засыпанный щебень заливаем раствором цемента и песка в пропорциях 1:3. При заливке раствора снова тщательно контролируем вертикальность трубы. Цемент лучше брать М300.
• Дать раствору время хорошенько высохнуть, обычно это несколько дней. Не спешите, пусть бетон высохнет по-настоящему, мы ведь договорились не жалеть ничего, в том числе времени.
• Привариваем к трубам специальные крепления для створок, которые называются шинками. Их ширина должна быть не меньше 6 – 7 см, они должны быть видны из-под кирпичей.
• Облицовываем трубы кирпичами с чередованием: следующий шов должен перекрывать последующий.

И опять даем время постоять нашим новых столбам. Хотя бы пару-тройку дней. Ведь нам есть чем заняться в это время – створками.

А теперь створки

Ворота могут быть и роликовыми. Но мы договорились обсуждать здесь распашные створки, поэтому говорим в дальнейшем именно о них.

Вместе с тем, технология изготовления роликовые створок не сильно отличается от нашей.

• Начинаем с каркасов. – опорных рам для любых кованых элементов – от сложных ажурных узоров до экономных прутьев с пиками. Делать каркасы нужно только на идеально ровных поверхностях, перекосов допустить никак нельзя.
• Самый творческий, «художественный» этап работы – элементов створок и калитки:
• Наконечники в виде пик – самые многочисленные элементы ковки для ворот. Их делают из стальных отрезков толщиной около 5-ти мм и размерами 6 см х 15 см. Раскрой в виде треугольников с острой вершиной проводится болгаркой. Края зачищаются наждачным диском.
• Основание пик мастерим их четырехгранных прутков. Они могут быть разной длины – все зависит от ваших идей с узорами. Здесь вам понадобятся тиски или торсионный станок для продольного скручивания прутьев. Главное – витки должны быть зеркально симметричны, по всей длине делать витки в равном количестве и на равно расстоянии друг от друга.
• Сварки оснований пик и наконечниками.

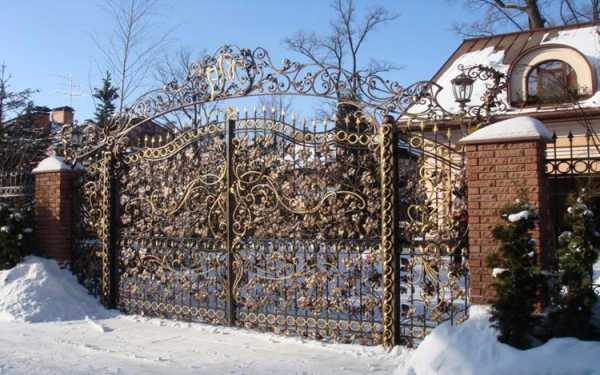

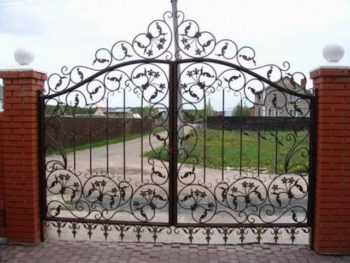

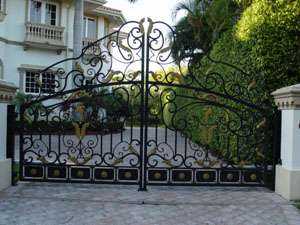

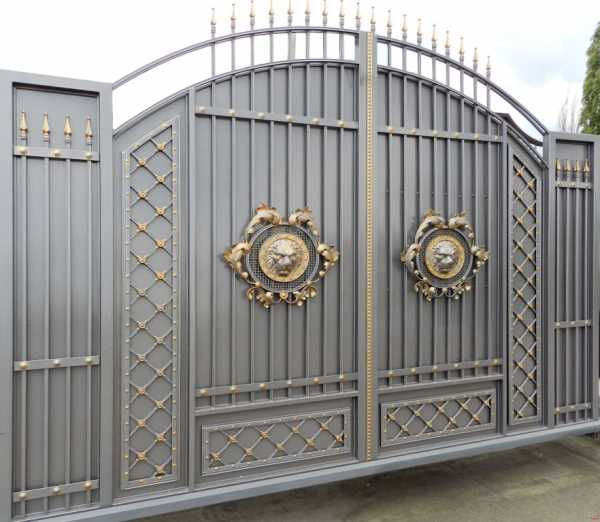

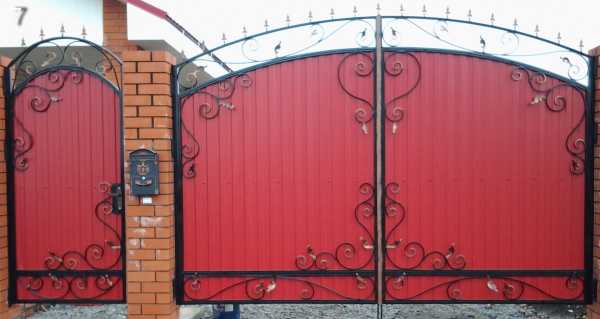

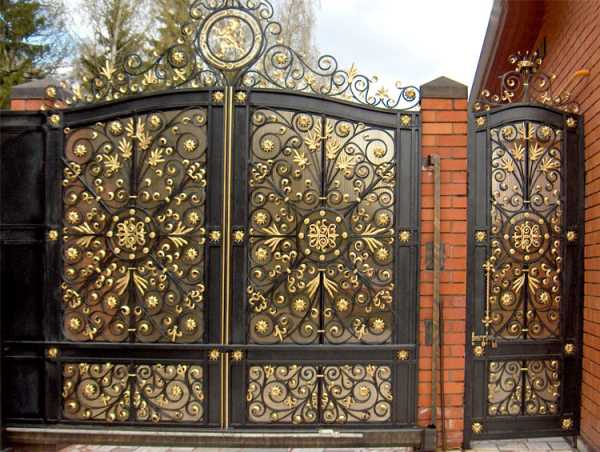

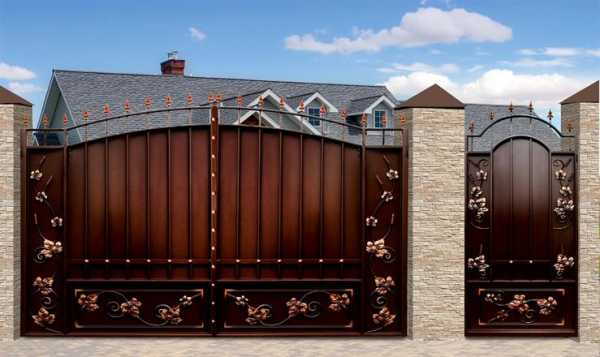

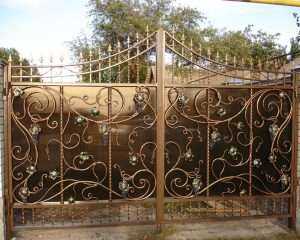

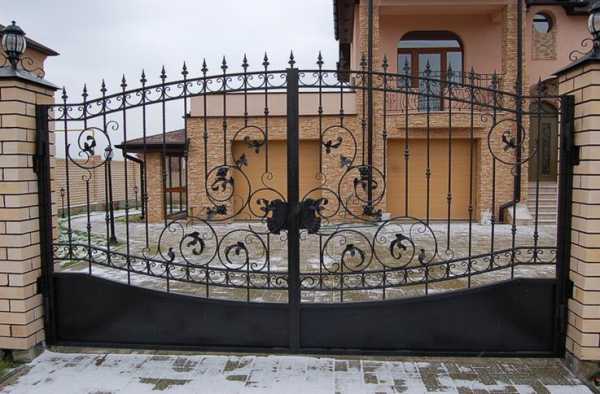

Кованые ворота.

Ворота с элементами ковки могут быть самыми разнообразными. Мы привели пример самых распространённых элементов – наконечники пик помимо эстетической нагрузки несут и защитную функцию. В любом случае нужно сваривать с лицевой стороной створок строго по чертежам. Не забываем про симметрию на двух створках.

• Точечная сварка элементов ковки на каркас для замеров и предварительной проверки возможной деформации.
• Если все ровно, привариваем элементы намертво. При угловой сварке для жесткости можно применять струбцины.
• Зачистить наплывы на швах болгаркой и металлическими щетками.
• Если вы решили, что ваши ворота будут глухими, то самое время листы из тонкой стали, выкроенные по размеру каркаса, приварить к нему по периметру.
• Приварить к створкам петли на том же уровне, что и на столбах. Важен следующий алгоритм: нижние петли крепятся в одном направлении, после чего створки навешиваются на них. Верхние петли крепятся в обратном направлении прямо ан висящей створке. При таком способе ваши створки никто не сможет снять в дальнейшем.
• Скобы для замка привариваются с обратной стороны на стыке створок. Замок может быть любым, вплоть до дистанционного, выбор зависит от вас.

А теперь калитка, покраска и финиш

Калитка – это опять каркас, технология работы такая же. Толщину металлического листа для него выбирать около 15-ти мм при «средней» сложности ажурных узоров. Если, например, ваши вороты и калитку будут глухими, то есть с приваренными металлическими листами с задней стороны, то каркас калитки, равно как и каркас самих ворот, должен быть массивнее.

Калитки могут быть и внутренними. В этом случае совсем необязательно помещать их в жёсткий каркас – защитная функция не нужна, и кованые калитки своими руками могут быть сварены лишь из декоративных элементов.

Сварка каркаса и приварку кованых элементов также производим на ровной поверхности, здесь риски деформации и перекосов ровно такие же, как у ворот.

После шлифовки неровностей и шовных наплывов приварить ручки и замок.

Покраску конструкции лучше проводить после сварки створок и перед финишным монтажом. Перед покраской обязательны следующие «малярные» мероприятия, для чего вам понадобится терпение: антикоррозийная обработка, обезжиривание, грунтование специальным раствором с последующим нанесением краски.

Чаще всего мастера для ворот и калиток с элементами ковки выбирают черную краску с последующим золотым или серебряным напылением декоративных узлов. Честно говоря, такая покраска уже даже не дань традиции, а элементарное незнание возможностей современных лакокрасочных продуктов.

Да и о новом стиле можно подумать, для чего было бы полезным заглянуть в дизайнерские сетевые источники, где вы найдете современные решения для ворот и оград в большом количестве.

Очень советуем зайти в какой-нибудь серьезный строительный супермаркет, чтобы с чувством и толком поговорить с ребятами-консультантами в отделе лаков и красок насчет современных покрытий по металлу.

Посмотрите и выберите, сейчас на рынке колоссальное число новых технологий и великолепных вариантов красок и лаков на любой вкус. Выберите свой вариант, сделайте свои ворота неповторимыми и современными.

Желаем классного металла, умных помощников и суперсовременных красок.

tutsvarka.ru

Ворота кованые своими руками делаем правильно

Ворота в элементами ковки, как сделать своими пуками, фото

На сегодняшний день ковка на воротах, это самое престижное и дорогое удовольствие.  Нет наверное человека, который не хочет ее применить в отделке ворот. Но мешает дороговизна конструкции.

В этой статье мы расскажем, как сделать кованые ворота своими руками. Будет приведена пошаговая инструкция для выполнения работ. Видео и фото элементов вы можете найти в инете. А вот об их изготовлении мы расскажем ниже.

Подготовка

Как и вся работа, наша тоже требует подготовки. Скажу сразу, чтобы сделать изделие, вы должны иметь  хоть небольшое понятии о работе с металлом. Изготовление кованых ворот, это трудоемкий процесс, поэтому и цена элементов довольно высока. Хотя все не так и страшно, как может показаться на первый взгляд

Инструменты и материалы

Нужен набор инструмента, который есть в наличии в любом хозяйстве и еще кое-что:

• Потребуются мощные тиски, которые жестко закреплены. Например к верстаку;
• Надо будут и маленькие тисы. Я например использовал лекальные. Можно применить любые, но лучше, чтобы они были подлиннее, просто рычаг для изгиба будет больше и работа тогда будет проще;
• Потребуется полуавтомат или электросварка. Если вы выбрали второй вариант, тогда купите тонкие  электроды;
• Газосварка. Можно обойтись и без нее, но она может облегчить работу;

Материалы

Чтобы сделать кованые ворота чертежи следует сделать заранее и рассчитать количество материала. (См. также Ворота — как выбрать) При выборе элементов каркаса лучше всего применить профильную трубу.

Не забывайте, элементы ковки значительно увеличат вес изделия, поэтому применяйте мощный материал.

• Профильная труба;
• Листовой металл. Не стоит брать менее одного мм;
• Четырехгранник. Он потребуется для изготовления основания пики. Самый хороший вариант, это взять четырнадцатый. Меньший размер легче обрабатывается, но он просто не смотрится. Больший, крайне сложно обрабатывать;
• Листовой металл с толщиной пять мм, он потребуется для изготовления самих пик. Можете взять их количество, сложить, добавить 30% и вы получите количество этого материала.

Изготовление ворот

Начинаем делать ворота кованые чертежи есть и закуплен материал. Следует уяснить одну деталь, все элементы после выполнения изгиба и обрезки от установочной базы, немного увеличатся. Это следует учесть при крепеже. Если материал сильно будет пружинить, его следует отжечь, требуется  нагреть и дать остыть на воздухе и после этого с ним будет проще работать.

Установка столбов

Конструкция будет крепиться на столбы. Которые следует сделать достаточно мощные, чтобы исключить провисание сворок. Их лучше всего сделать с металлической трубы и обложить лицевым кирпичом.

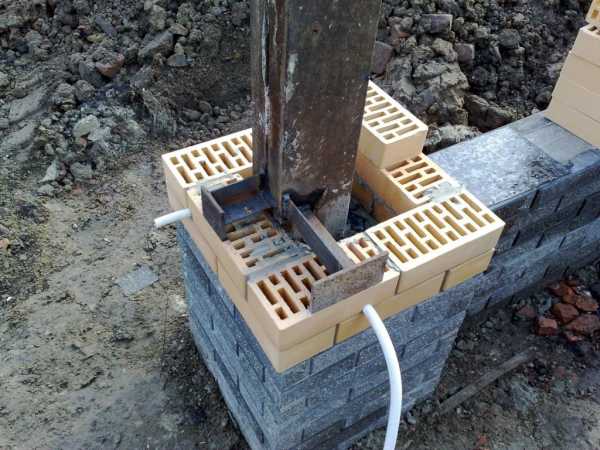

Пример изготовления столба с закладными для крепления створок

Итак:

• Размечаем точки установки. При этом не следует забывать о кирпиче, которым будет обкладываться металлическая труба. Приплюсуйте толщину материала. Делаем ямы для установки столбов. Их глубина должна быть не менее одного метра и ширина, больше самой конструкции на 10-ть см;
• Вставляем столбы и засыпаем щебенкой. Трамбуем. При установке проверяем перпендикулярность установки при помощи отвеса. Если эту работу выполнить не правильно, тогда створки у нас не станут правильно;

Внимание: Не применяйте материал для столба тоньше 100 мм. Он не даст в этом случае нужной жесткости крепления. Створки в процессе времени могут провиснуть. Лучше применить толстостенную трубу.

• Делаем раствор из цемента и песка в соотношении 1:3, пропорция применяется для цемента М300. В сухую смесь добавляем воду и доводим до жидкого состояния. Для этого лучше подойдет дрель с насадкой. В смеси не должно быть комков и она должна быть однородная;
• Проливаем утрамбованный щебень. Проверяем перпендикулярность размещения. Если есть отклонения, поправляем. Ждем застывания.

Для того что бы обложить кирпичом металлический столб, делаем раствор, так как описано раньше, только доводим его до состояния сметаны.

• Кладка материала выполняется при помощи кельмы. Каждый последующий ряд должен перекрывать  шов предыдущего. Это даст нужную жесткость конструкции;
• На высоте установки завесов следует приварить шинку, с толщиной не менее 5-ти см. и выпустить ее через шов. Это у нас будут точки крепления створок. Если у вас сильно тяжелая конструкция, ее можно крепить и на три завеса;
• Ждем пока подсохнет шов и делаем расшивку.

Делаем створки

Далее будет рассказано, как сделать ворота кованные чертежи которых уже есть, не прямоугольного типа, а фигурного. По типу снимка в начале страницы. Верх может быть сделан и ломаный и с радиусами. Все зависит от вашего выбора.

Итак:

• Изготовление кованых ворот начинаем с подготовки места, на котором будут вестись работы. Для этого выбираем ровную площадку с размером более габаритов конструкции на два метра. Укладываем два швеллера с размерами меньше изделия по габаритам на 20-ть см. При укладке следует пользоваться строительным уровнем, нам надо сделать идеальную плоскость, которая параллельна земле. Если мы не выполним условия, у нас может получиться пропеллер в конструкции, который довольно сложно исправить;
• Повторяю, мы делаем не прямоугольную форму ворот, а выполняем в верху изделия радиус или делаем ломанную линию. Для этого вырезаем из профиля стойки с длинной которая указана в чертеже;
• Раскладываем элементы на сварочном месте. Проверяем угольником правильность выполнения углов. Прихватываем стыки при помощи сварки;

Внимание: При укладке элементов следует вымерять диагональ. У нас должна получиться правильная геометрическая фигура. Если этого не сделать у нас не получатся правильные ворота. Для измерения диагонали примените капроновую нить, при помощи которой можно сделать довольно точные замеры.

• Если при замерах видно не соответствие, тогда это устраняем при помощи молотка. Привариваем нижние углы окончательно. У нас получился прямоугольник. В нем верхние углы сварены, а верхняя перемычка только прихвачена. Она нам нужна для фиксации. Вместо нее сразу лучше прихватить арматуру, которая будет прочно фиксировать геометрию изделия;
• Зачищаем наплывы сварки при помощи болгарки и зачистного круга;

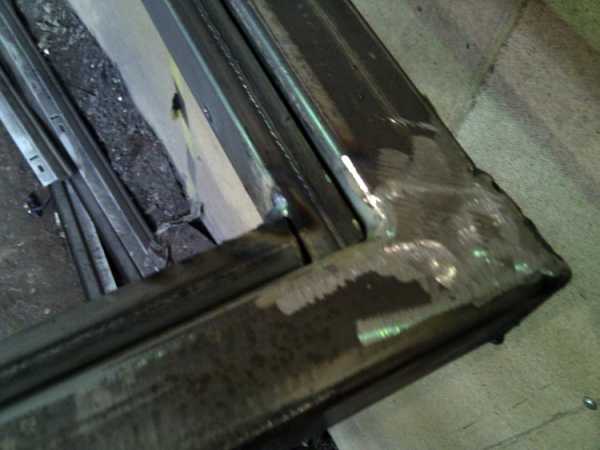

Выполнение правильной зачистки сварочного шва

Внимание: При выполнении сварки, лучше жестко присоединить элементы каркаса к швеллеру при помощи струбцины. Проводя сварку, элемент нагревается и его ведет. Струбцина будет держать материал и не даст ему уйти в сторону. Снимать ее можно только поле полного остывания точки соединения.

• Теперь поднимаем раму створки и укладываем ее на лист металла. По внутренней части прихватываем профильную трубу к листу металла;
• Если требуется сделать ломанную линию вверху мы поступаем таким образом. Сначала чертим ее на листе металла, который сверху у нас превышает размер ворот. Режем профиль в нужный размер. Прикладываем к листу и стыкуем с боковым профилем, который закреплен окончательно. Прихватываем элементы и лист при помощи полуавтомата. Делаем обрезку листа при помощи болгарки и отрезного круга. Скрепляем детали при помощи струбцин. Выполняем окончательную сварку. Ждем полного остывания. Снимаем струбцины. Срезаем арматуру для фиксации изделия. Зачищаем наплывы сварки при помощи болгарки. Створка готова. Верхняя част имеет форму, которую вы начертили;

Теперь сделаем радиус в верху створок. Здесь сделать его немного сложнее. Нельзя выполнить по отдельности две дуги верхнего элемента симметрично.

Если с ломанной линией можно просто чертить на второй створке точно тот же размер, то при  выполнении дуги это будет затруднительно. Нам просто в этом случае требуется сделать две заготовки створок.

• Кладем приготовленную створку на лист и прихватываем, как и в первом варианте;
• Замеряем длину верхней планки и отрезаем заготовку, только плюс 30% к нужной длине. Это уйдет на радиус;
• Если требуется выполнить небольшой радиус. Тогда Один конец закрепляем в тиски, которые жестко закреплены. Берем трубу порядка одного метра и диаметром немного больше от профиля и понемногу покачивающимися движениями сгибаем ее. Второй радиус делаем точно так же. Только примеряем его к первому периодически. Чтобы они получились одинаковыми;

Внимание: Когда вы будете гнуть профиль. Ни в коем случае нельзя делать резкого усилия. Надо делать плавные движения в одном направлении.

Если применить силу, труба может сделать не изгиб, а перелом. Этого нельзя допустить.

• Прикладываем к верхней части створки. Отмечаем уровень обрезки краев. Обрезаем при помощи болгарки и отрезного круга. Прикладываем. Прихватываем. Смотрим правильность крепления. Обрезаем лишний лист. Крепим при помощи струбцин. Варим окончательно. Снимаем наплывы сварки. Ждем остывания. Снимаем струбцины. Створка готова.

Теперь рассмотрим, как сделать большой радиус, когда его добиться при  помощи изгиба не получится.

• Вырезаем заготовку с размером больше на 30%. С одной стороны делаем зарезы под острым углом;
• Ставим заготовку в тисы и зажимаем один край;
• Мягко надавливаем на второй край и делаем нужный радиус;

Внимание: Гиб следует проводить с двух концов. Не пытайтесь сделать линию изгиба по  частям. Выполнить правильный радиус в этом случае не получится. Зарезы делайте не большие.

Примеряйте заготовку, при необходимости разрез всегда можно увеличить. Если сразу сделать большой, в последствии придется много заваривать и зачищать, а это большой объем работы.

• Когда радиус подходит к отчерченной линии, делаем все так , как описано выше.

Делаем пики

Практически во всех элементах ковки применяются пики. Они выполняются следующим образом.

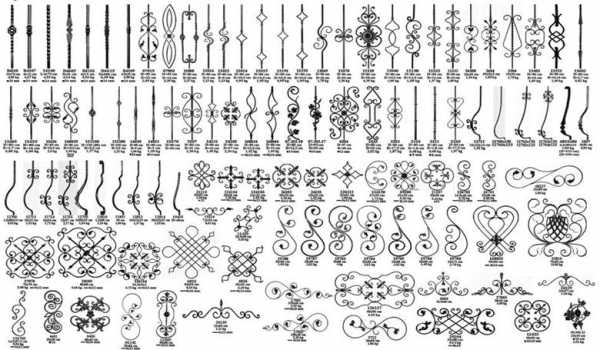

Применение пик в деталях ковки

• Для начала определяемся с размерам этого элемента. После этого берем габаритные размеры и наносим их на лист с толщиной 5-ть мм;
• У нас получились прямоугольники, которые мы вырезаем при помощи болгарки и отрезного круга;
• Если требуется, тогда делаем нужные радиусы на наждаке;
• Теперь нам надо элементу придать объемный вид. Для этого можно при помощи болгарки и зачистного круга снять углы под нужным наклоном и у нас получится деталь, которая имеет объем. Есть второй вариант,  разогреть заготовку при помощи газовой сварки и тогда заплескать края молотком.

Внимание: Нагрев делаете до белого цвета, иначе материал будет плохо плющиться. При работе обязательно оденьте очки и одежду из брезента.

Иначе вас могут поранит искры. Не в коем случае не охлаждайте заготовку, иначе вы просто закалите элемент. Пусть остывает естественным путем.

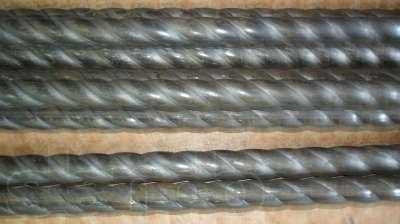

Спиральный прут

Пику часто крепят на четырехгранник, на котором есть спираль. Вы ее можете сами сделать. Давайте рассмотрим поэтапно этот процесс.

Один из видов спирали

• Отрезаем четырехгранник нужного размера;
• Допустим, нам надо сделать спираль на любом участке заготовки на расстоянии 10-ть см, или может два участка со спиралью, это не важно принцип один и тот же. Ставим риски на заготовке с расстоянием 10-ть см;
• Зажимаем в жестко закрепленных тисках по линии, где будет начинаться спираль;
• Берем тисы лекальные и зажимаем по линии окончания витков;
• Вращаем лекальные тисы по оси четырехгранника и делаем спираль.

Внимание: Считаем количество полных витков, если этого не делать, элементы будут не симметричными. Полный оборот, равен одному витку на материале.

• После этого снимаем заготовку и рихтуем ее.

Выполняем элементы с радиусом

В элементах ковки есть множество радиусов, с которыми выполняются различные фигуры. Для их изготовления используют четырехгранную заготовку или круг. Все зависит от выбранного узора.

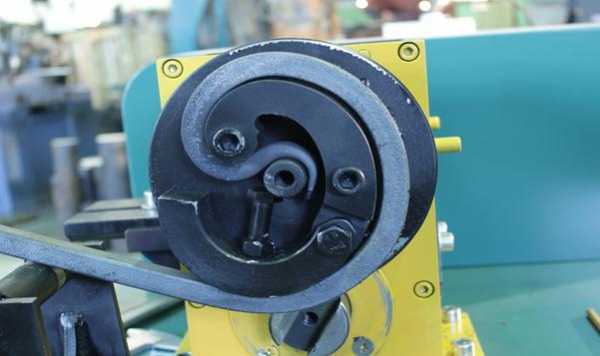

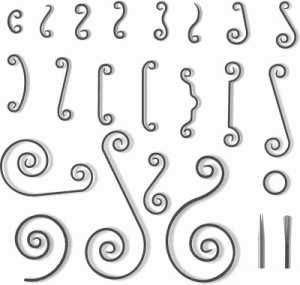

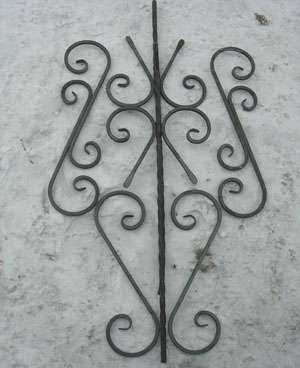

Примеры фигурного изгиба

• Для выполнения радиусных фигур, нам потребуется взять листовой металл, с толщиной не менее 3-х мм;
• Чертим нужный рисунок на листе;
• При изгибе более чем пол круга, на величину круга надо отрезать от трубы такого диаметра кольцо, с высотой порядка 20-ти мм;
• Для не полного диаметра подойдет и любая арматура с длинной 20-ть мм. Это будет столбик, который крепится на месте загиба на листе металла;
• Теперь делаем так: На рисунке где крайние точки загиба привариваем такие элементы. В начале узора всегда должно идти кольцо из трубы;
• Прикладываем четырехгранник к первому кольцу и прихватываем его сваркой. Начинаем выполнять изгиб, при этом тянем заготовку за ее свободный край одной рукой и аккуратно молотком пристукиваем на месте изгиба молотком другой рукой. Этим мы снимаем напряжение металла. И так доходим до следующего загиба. Прихватываем в верхней точке сваркой т продолжаем гнуть.

Внимание: Заготовку всегда берите размером, больше узора. Надо что бы было за что тянуть. Если вы предварительно прогреете элемент газосваркой, тогда он вообще будет гнуться как пластилин. Никогда не торопитесь. Делайте равномерный нажим.

Вышеперечисленными способами можно сделать практически любую фигуру. Главное немного подумать. Крайне мало элементов делается чистой ковкой. Большинство выполняется так, как говорилось раньше. Главное делайте элементы сразу на две створки и по одному шаблону. Цена вопроса не так высока, как может показаться на первый взгляд Сделать можно все.

Окончание работы

После того, как сделаны элементы ковки их сразу следует обработать антикорозийной жидкостью и дать просохнуть. Появится белый налет который следует удалить при помощи ветоши.

Итак:

• На створках делаем отверстия для крепления замков и завесов. Следует это сделать сразу, после крепления створок это сделать будет сложнее. Во второй створке отверстий не делаем для задвижек, эту работу надо выполнять в сборе;
• Берем завесы и привариваем их. Следует заметить, применяйте эти элементы только мощные, которые и предназначены для ворот. Лучше выбрать конструкцию с подшипниками. Они обеспечат нужную плавность хода створок;

Пример нужного завеса с подшипником

• Можно взять базовый завес и выполнит его, как кованый. Для этого на листе металла рисуем нужную форму. Вырезаем при помощи болгарки. Срезаем края и придаем объем. Привариваем к базе. Примеры форм приведены ниже.
• Крепим элементы ковки к створкам ворот, для этого применяем полуавтомат. Делаем соединения точечным методом. Это сэкономит время и материал;
• Зачищаем наплыва сварки. Полностью обезжириваем створки. Наносим слой грунтовки. Красим;
• Навешиваем ворота на столбы;
• Делаем отверстия для защелкивания замка на второй створке.

Внимание: Не забываем, что снизу ворот должен  быть зазор порядка 10-ти см. Который обеспечит нормальную работу конструкции в зимнее время. Особое внимание обратите местам сварки, в этих точках быстрее всего появляется коррозия. Примените для обработки поверхности антикоррозийную грунтовку.

Если вы решили автоматизировать ворота, тогда не забывайте, что это надо предусмотреть. (См. Ворота подъемные) Сделать место для рычагов и прокладки кабеля. Делайте все по инструкции и  конструкция будет служить вам долгие годы.

sdelaidver.com

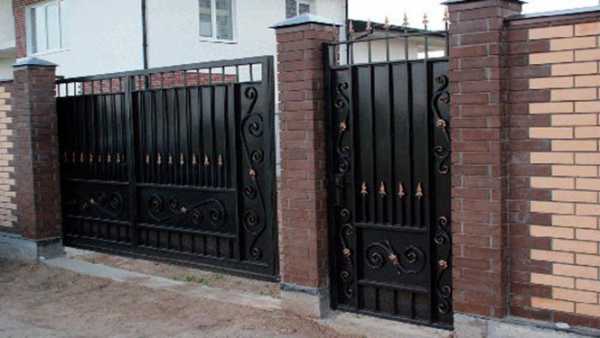

Кованые ворота

Когда встает вопрос об установке ворот, то учитывается не только практическая, но и эстетическая составляющая. В этом плане с большим отрывом выигрывают кованые конструкции. При большом желании и некоторых навыках собрать такие ворота можно своими силами. В статье будут обсуждаться виды ковки, а также процесс сборки собственного варианта ворот.

Способы ковки

В зависимости от того, каким способом выполняется ковка, выделяют два ее вида:

• горячую;
• холодную.

Каждая хорошая по-своему, но не все элементы можно выполнить самостоятельно в домашних условиях. Горячий способ ковки знаком каждому. Он подразумевает под собой придание детали определенной формы методом воздействия на нее после нагревания до определенной температуры. Благодаря такому методу можно изготовить предметы самой разнообразной формы. Горячий металл лучше поддается формовке, поэтому работа может быть близкой к ювелирной. Холодный способ изготовления кованых деталей также подразумевает воздействие на детали большим весом. Но в этом случае требуется большее усилие, т. к. холодный металл не так податлив. Кроме того, работа получается не настолько тонкой, как в случае с горячей ковкой. Не все элементы холодной ковки можно выполнить в домашних условиях без специального оборудования.

Варианты конструкций

Хотя назначение у всех ворот одинаковое, но в зависимости от способа оформления выделяют такие подгруппы:

• защитные;
• декоративные;
• комбинированные.

Первый вариант предназначен для обеспечения защитной функцией с экономией на визуальных составляющих. В этом случае чаще всего используются декоративные элементы, выполненные методом штамповки. Их стоимость значительно ниже, чем у тех, которые изготавливаются горячей ковкой. Есть вариант, что в соседнем дворе будет установлена схожая конструкция, т. к. штампованные элементы выпускаются массово. Но это не означает, что, используя штампованные элементы, невозможно создать приятный и уникальный дизайн.

В декоративных воротах упор сделан на визуальную составляющую. Они практически полностью состоят из дополнений, выполненных методом горячей ковки. Такие кованые ворота изготавливаются только по индивидуальным проектам, что исключает наличие копии конструкции. Стоимость такого изделия будет значительно выше, чем у предыдущего варианта.

Третий вариант конструкции представляет собой нечто среднее между первыми двумя. Такие ворота выделяются приятным внешним видом и отлично справляются с охранной функцией. Конструкция состоит из штампованных и кованых элементов. Гармоничное их объединение также позволяет создать уникальный проект кованых ворот.

Подготовительный этап

Подготовительный этап включает в себя несколько основных задач, которые облегчат последующую сборку конструкции кованых ворот. В него входит разработка индивидуального чертежа, а также подсчет требуемого материала для каркаса. Навесные декоративные элементы подбираются исходя из готового эскиза ворот. При изготовлении собственного чертежа за основу можно взять уже готовые проекты, которые были реализованы. Такой подход позволит быстрее определиться с габаритами будущей конструкции. До проведения замеров, необходимо уяснить несколько основных требований, которые предъявляются к распашным воротам:

• надежность;
• простота конструкции;
• оригинальность;
• простота обслуживания.

Конструкция ворот должна получиться надежной, чтобы она могла выполнять свою основную функцию. Хотя кованые ворота должны оставаться привлекательными, но способ изготовления основных узлов должен быть максимально простым, чтобы была возможность осуществить ремонт или обслуживание. После этого можно произвести замеры проема, в который будет осуществляться установка ворот. Высота кованых ворот подбирается в согласии с тем, какой высоты будет установленный забор. Для кованных конструкций ворот считается нормальным, если верхняя часть будет несколько выступать над линией забора. Когда размеры проема известны, их можно перенести на лист бумаги.

Теперь можно определиться с формой будущей конструкции ворот. В этом плане нет ограничений для кованых ворот, но особенно привлекательно смотрятся створки кованых ворот с округлыми формами и ломаными линиями. На чертеж наносятся точные размеры конструкции ворот, а также указывается расположение всех ребер жесткости и желаемых элементов. Отмечается планируемый к использованию запорный механизм. Конструкция может иметь обрешетку, но в этом случае ее необходимо разместить таким образом, чтобы через нее не было доступа во двор человеку или животному. Кто-то предпочитает сделать вставки из цельного листа, который впоследствии будет украшен коваными элементами.

Стоит подумать о фурнитуре, которая будет использована при сборке. Это, например, касается замка или запорного механизма, призванного обеспечить безопасность. В проекте также стоит учесть возможность установки электропривода, который будет автоматизировать работу кованых ворот. Кроме дистанционного управления, также устанавливаются датчики движения, которые отслеживают объекты, находящие в траектории движения створок. Важно учесть необходимость сооружения хорошего фундамента для ворот, т. к. вес у кованой конструкции будет значительным.

Необходимый инструмент

В качестве основы для кованых ворот используется обычная профильная труба. Многое зависит от того, какой размер и вес будет у ворот. Для большинства проектов достаточно трубы с размерами 40×20 мм. В качестве перемычек также может быть использована труба с размерами 40×20 мм. Дополнительно может потребоваться квадратная арматура, а также листовой материал. Общая длина труб рассчитывается исходя из размеров ворот. При этом материал для ворот лучше брать с запасом в 10%, т. к. что-то может измениться по ходу сооружения. Кроме того, не всегда просто высчитать метраж для округлых форм. Из инструмента потребуются такие элементы:

• сварочный аппарат;
• болгарка;
• мелок для разметки;
• кованые элементы;
• угловые и обычные струбцины;
• рулетка.

Под кованые ворота также понадобится сооружение качественного фундамента, а это пополняет список бетономешалкой, лопатой и материалом для стоек.

Процесс сборки

Сооружение фундамента для кованых ворот займет определенное время, которое в некоторых случаях превышает время по созданию самих ворот. Это связано с промежутком, который требуется для набора прочности бетона перед монтажом основной конструкции.

Первым делом необходимо выполнить разметку на месте, где будет монтироваться конструкция кованых ворот. Четко отмечается территория, где будет вырыта траншея и намечаются места расположения стоек будущих кованых ворот. Если забор уже смонтирован, то траншею необходимо выкопать таким образом, чтобы после заливки стойки оказались точно посередине и были в одной линии с забором. Добиться этого поможет использование отвеса, который фиксируется к тросу, натянутому по линии забора. От полученной точки откладывается половина размера ширины траншеи в одну сторону и в другую.

Следующим шагом выполняется выемка грунта на требуемую глубину. Чтобы его было проще вывозить с места последующей установки забора, лучше застелить территорию плотной клеенкой или гидроизоляционным материалом. В процессе выборки необходимо продвигаться таким образом, чтобы с одной стороны всегда оставались импровизированные ступеньки для подъема. На фото видно, что для отсечки можно использовать один из профилей, которые будут использованы для ворот. Глубина, на которую необходимо пройтись для закладки фундамента напрямую зависит от местности.

Основная загвоздка заключается в том, на какой уровень промерзает верхний слой в морозы. Следствием промерзания является вспучивание грунта, который выдавливает любое погруженное в него тело больших размеров. Это может произойти и с фундаментом для забора, поэтому его необходимо заложить ниже линии промерзания, чтобы воздействующие на него силы удерживали его на требуемом уровне. Во время работы может начать прибывать вода или настигнет непогода с дождем. На такой случай лучше обзавестись дренажным насосом, который даст возможность быстро осушить траншею под фундамент.

При значительном весе будущей кованой конструкции должны быть хорошие опоры для ворот. Например, можно использовать профильную трубу квадратного сечения со стороной в 10 см. Стенка материала в этом случае должна быть больше 2 мм, чтобы процесс сварки осуществлялся без прогаров и створки ворот могли надежно держаться на закрепленных петлях. Также готовится арматура, которая будет использована для образования монолитной плиты.

Чтобы укладка арматуры не вызывала особых сложностей, можно заранее провести определенную подготовительную работу. Она заключается в изготовлении держателей для арматуры. В этом варианте не придется вязать каркас, достаточно будет уложить проволоку в держатели. На фото выше видно, каким образом они изготовлены. Конструкция напоминает грабли, зафиксированные на столбиках. Расположение держателей подбирается в согласии с рекомендациями по армированию. Так как арматура гибкая, то изготавливается дополнительная стойка, которая упростит укладку арматуры. Количество стоек также будет зависеть от общей длины проема под ворота. Держатель представляет собой идентичную конструкцию, похожую на грабли, только она наваривается на небольшой отрезок такой же арматуры.

Обратите внимание! Количество уровней уложенной арматуры напрямую зависит от высоты фундамента.

Через каждые 30 см должен быть уложен уровень арматуры. При этом учитывается зазор, который должен составлять 5 см с каждой стороны, который позволит арматуре оставаться внутри бетонной конструкции после заливки.

На этапе изготовления держателей для арматуры, в столбах под кованые ворота сверлятся отверстия. Она должны располагаться на такой высоте от нижнего края, которая будет превышать уровень бетонирования. Они потребуются для того, чтобы в процессе наполнения опор для ворот бетоном, вода могла свободно выливаться через них.

Выравнивание опор для створок кованых ворот вызывает определенные трудности и требует значительного упорства. Чтобы максимально упростить себе задачу, можно соорудить конструкцию, которая показана на фото. Ее размер должен быт такой, чтобы внутрь свободно помещалась стойка для кованых ворот. В нижней части есть отрезки арматуры, которые впоследствии будут служить якорями для всей конструкции. Длина ножек не имеет ограничений в разумных пределах, чтобы было удобно монтировать коронку впоследствии.

Уже знакомым методом с использованием натянутого троса и отвеса выверяется место, на котором будут установлены стойки. Именно в этом месте под стойки ворот и монтируются подготовленные держатели. Их необходимо просто забить в грунт. Дополнительной функцией подставок будет удержание стоек для ворот на одном уровне, т. к. в процессе бетонирования они могут уйти в грунт.

Когда каждая коронка под стойку находится на своем месте, можно приступать к монтажу опорных элементов для ворот. Чтобы их было легче подавать, можно воспользоваться способом, который показан на фото. В этом случае стенки траншеи не будут обсыпаться и опустить опору для ворот можно точно на свое место самостоятельно.

Стойки для ворот в процессе заливки раствора могут быть сдвинуты с места, что нарушит общую геометрию конструкции ворот. Чтобы такого не произошло, необходимо сделать укосины, и поперечные распорки между стойками, которые впоследствии будут демонтированы.

Наряду со стойками для ворот монтируются и промежуточные подставки, которые должны удерживать арматуру. Далее можно выполнить укладку арматуры, которая будет служить армированием. Благодаря изначальной подготовке времени такой процесс займет намного меньше, чем вязка каркаса.

Когда все будет выставлено по уровню и зафиксировано, можно переходить к заливке стоек под ворота. Заливать бетон можно до самого верха или оставить небольшой зазор, который будет засыпан гравием. Такой подход позволит сэкономить материал. После заливки траншеи раствором также необходимо наполнить стойки ворот до уровня общей заливки. Это придаст большей прочности всей конструкции. После полной заливки, но еще до схватывания, необходимо проверить положение стоек на соответствие уровню. В этом отрезке еще есть возможность осуществить корректировку. Теперь необходимо дождаться набора прочности бетонной основы.

Если конструкция кованых ворот предусматривает наличие элементов, которые будут изогнуты по определенному радиусу, тогда потребуется станок, схожий с тем, который показан на фото выше. Первым шагом из подготовленного металла, необходимо нарезать заготовки требуемой длины, которые обозначены в чертеже. По готовности всех элементов, можно приступить к сборке основного каркаса ворот. Для этого желательно найти ровный участок поверхности или подготовить его самостоятельно, уложив металлические или деревянные листы. Лучше всего использовать верстак.

Чтобы каркас для кованых ворот получился аккуратным, необходимо торцы конструкции обрезать под углом, как это показано на фото выше. Угол составляет 45 градусов, чтобы при объединении двух частей получился прямой угол между ними.

На рабочее пространство выкладываются все элементы, одной из створок кованых ворот. Перед тем как приступить к процессу сваривания, необходимо убедиться в том, что углы выдержаны. Это легко сделать с помощью угольника, нелишним будет также проверить диагонали, т. к. при резке торцов может быть допущена погрешность. Чтобы предотвратить смещение заготовки во время процесса сварки, необходимо зафиксировать ее посредством струбцин к основе. Не стоит также проваривать все швы за один раз. Необходимо сделать предварительную сборку каркаса для кованых ворот посредством небольших капель сварки. После этого еще раз проверяются углы, диагонали и производится наложение полного шва.

Как только каркас первой створки кованых ворот полностью готов, необходимо осуществить зачистку швов. Так как створки кованых ворот обычно являются симметричными в плане размеров, то для второй створки первая может послужить шаблоном. Для этого заготовки под вторую створку кованых ворот выкладываются поверх уже готовой первой. Для большей уверенности их также можно зафиксировать струбцинами, чтобы при температурном воздействии заготовки не повело. Наложение швов осуществляется таким же образом, как и для первого варианта. По готовности сбивается окалина и обрабатываются швы.

Когда каркас створок ворот полностью готов, можно переходить к установке кованых элементов, которые необходимо подготовить заранее. Если декоративный элемент кованых ворот будет занимать всю высоту створок, тогда он приваривается к основным деталям. Делать это необходимо таким образом, чтобы место фиксации было еле заметным.

Большую трудность составляет фиксация центрального узора на ворота. Для него потребуется позаботиться о дополнительных держателях. В их роли может выступать квадратная арматура с толщиной в 12 мм. Чтобы она выглядела более привлекательно, ее можно дополнительно закрутить, превратив в спираль. Это будет уместно в том случае, если конструкция будет хорошо сочетаться по общему виду.

Изготовить такой элемент можно методом скручивания на станке, который похож на токарный. Пример можно видеть на фото выше. Металл при этом греть не нужно, процесс хорошо проходит и с холодной заготовкой.

Обратите внимание! Монтаж запорной арматуры для кованой конструкции может осуществляться в процессе сборки или уже после монтажа, чтобы точно подогнать все механизмы.

По мере продвижения работ происходит установка других штампованных или кованых элементов на ворота. Делается это маленькими прихватками, которые после зачистки будут практически невидимы. Если планируется наличие калитки, то она собирается подобным образом. Далее можно осуществлять установку конструкции ворот на подготовленные стойки. Положение петель для ворот рассчитывается заранее. В некоторых случаях монтаж производится по месту. Для этого створки ворот выставляются возле стоек. Проверяется горизонтальный и вертикальный уровень ворот. Конструкция фиксируется упорами и производится установка петель. В этом случае можно добиться максимальной точности.

Совет! Чтобы обслуживание петель было максимально простым, необходимо сделать отверстия в верхней части и нарезать в них резьбу. Теперь будет достаточно открутить болтик и долить смазки, когда это будет необходимо.

Смонтированные кованые ворота зачищаются от ржавчины или покрываются преобразователем ржавчины. После этого можно переходить к их покраске. Отлично смотрится черный цвет с бронзовыми вставками. Наносить краску лучше краскопультом. Ляжет она лучше и не останется разводов и потеков. Только в этом случае необходимо следить, чтобы слой был равномерным. Бронзовые вставки на воротах наносятся обычной кистью. Видео об изготовлении такой кованой конструкции есть ниже.

Резюме

Как видно, кованые ворота могут стать довольно практичной конструкцией, которая обеспечит безопасность, а также приятную эстетику для двора владельца. За коваными воротами требуется периодический уход, который проявляется в обновлении лакокрасочного покрытия. Монтаж блока автоматики на кованые ворота осуществляется уже после полного монтажа. При этом стойки должны быть рассчитаны под дополнительное оборудование. При отсутствии какого-либо опыта сооружения сборки кованых ворот, лучше обзавестись поддержкой опытных монтажников, которые смогут подсказать нюансы и указать на возможные ошибки. Если есть неуверенность в каких-то действиях, то вначале есть смысл потренироваться на какой-нибудь ненужной заготовке, чтобы не испортить полотно кованых ворот.

Отправить комментарий

2proraba.com

фото и видео процесса изготовления, чертежи. Как самому сделать ограду из профнастила с калиткой

Любой владелец частного дома рано или поздно сталкивается с проблемой выбора ворот. Ведь именно они первым делом бросаются в глаза, являясь визитной карточкой хозяина, поэтому на их изготовление обычно и тратятся существенные суммы. Самыми изысканными и дорогостоящими считаются элементы из ковки, поскольку она способна подчеркнуть отличный вкус владельцев дома. Но разумный хозяин может сделать кованые ворота своими руками, сэкономив при этом существенную сумму денег.

Работа мастера, который выполнит заказ «под ключ», будет стоить в разы дороже, чем самостоятельный труд. При этом за базовую стоимость он не сделает Вам ничего особенного. Большинство мастерских сегодня используют такие же заготовки, которые продаются уже в любом строительном магазине. Разница лишь в том, что за сварку этих элементов и установку возьмут достаточную сумму, которую вы можете сэкономить. А создание эскиза все равно всегда ложится на плечи заказчика. Чего же Вы тогда ждете? Сегодня в Интернете можно найти множество фото с коваными воротами своими руками, которые создают простые люди, не имеющие никакого специального образования, а лишь огромное желание сделать что-то в своем доме самостоятельно.

Необходимый инструмент

Создавать ворота своими руками можно двумя способами. Первый подход профессиональный: Вы сами изготавливаете пики, спиральные прутья и все необходимые декоративные элементы. Такая работа требует массы времени и базовых знаний в работе с металлом. Второй подход – любительский. Он потребует минимального набора инструментов, готовых металлических изделий и видео о том, как сделать кованые ворота своими руками. При профессиональном подходе потребуются:

• Закрепленные мощные тиски.
• Маленькие тисы, желательно с длинным рычагом. Так работа будет легче.
• Электросварка.
• Газосварка.
• Профильная труба.
• Листовой металл.
• Четырехгранник.

Любительское изготовление кованых ворот не требует столь серьезной подготовки. Достаточно будет обойтись инверторным сварочным аппаратом, маской и пачкой электродов, которые никогда не помешают в хозяйстве. Добавляем к этому лишь те металлические изделия, которые понадобятся при производстве: лист, пруток, уголки и готовые декоративные элементы. Перед непосредственной сваркой потребуется лишь чертеж, который можно создать самостоятельно или же срисовать с понравившегося готового варианта.

Выбор элементов для кованых ворот

Любые ворота представляют собой металлическое полотно или ряд соединенных прутьев, украшенных разнообразными декоративными элементами. Но как сделать кованые ворота своими руками, чтобы они выглядели действительно достойно? Для этого не потребуется никаких особых знаний. Весь секрет в наборе элементов, которые Вы приобретете, и чертеже, который сами придумаете или найдете в Интернете в свободном доступе. Чем насыщеннее и оригинальнее будет ваш замысел, тем интереснее получатся ворота. Старайтесь только не переусердствовать с декором, чтобы полотно не стало выглядеть перегруженным.

При изготовлении своими руками ворот из профнастила с ковкой потребуется непосредственно профилированный лист и немного декора. Слишком перегружать такие ворота украшениями не стоит, поскольку это может выглядеть безвкусно, а вот добавить к однообразному и однотонному профнастилу контрастные кружева из металлических узоров можно. Для этого необходимо расположить все элементы на полотне согласно чертежу, а затем при помощи сварки аккуратно закрепить их на полотне. Необходимо постараться сделать это так, чтобы швов не было видно. Приваривайте для начала наиболее крупные элементы, а затем переходите к мелким деталям. С каждым шагом Вы будете замечать положительные изменения в своей работе и ждать конечный результат.

Правила покраски

Приварить декоративные элементы – полдела. Наступает один из самых ответственных этапов, от которого будет зависеть надежность и долговечность сделанных ворот, поэтому подойти к нему необходимо со всей серьезностью. Если покраска будет произведена не по правилам, то уже после первой же зимы проступит коррозия, которая необратимо приведет к полной порче полотна. На фото покраска кованых ворот может показаться простой, но на практике она включает в себя несколько этапов:

1. Подготовку к покраске.
2. Нанесение грунтовки.
3. Покраску.

Если Вы уже знаете, как сделать кованые ворота, то вам остается лишь изучить вопрос покраски. После работы сварочного аппарата необходимо зачистить все сварочные швы. Уделите этой работе особое внимание, чтобы готовый результат Вас полностью удовлетворил. После этого необходимо покрыть все элементы антикоррозийным покрытием, если Вы изготавливали их сами. Готовые ворота обезжиривают и покрывают слоем грунтовки. Затем наносят краску выбранного оттенка.

Установка кованых ворот

Процесс возведения всегда начинается с установки опорных столбов, на которые будет крепиться полотно. Если на территории участка уже стоит забор, то такие столбы должны быть уже возведены. В таком случае остается лишь приварить петли, а затем навесить конструкцию. Кованые ворота своими руками можно не только изготовить, но и навесить. Для этого потребуется немного времени и сноровки, поэтому проще и быстрее делать это вдвоем. Тогда на работу уйдет около часа, поскольку само полотно не особо тяжелое.

А вот если столбов на участке нет, то потребуется металлическая труба и немного кирпичей, которыми ее можно будет обложить. Фото кованых ворот и калитки, изготовленных своими руками, позволят рассчитать, как лучше устанавливать опорные столбы. Если конструкция будущих ворот будет тяжелая, то можно заранее продумать и подготовить место для трех петель. Помните, что от земли до нижнего края ворот должен оставаться зазор в минимум 10 см. Это обеспечит легкое открывание даже при сильном снежном заносе.

Если у Вас остались еще какие-то вопросы, то Вы можете посмотреть, как делают кованые ворота своими рукам на видео. Мы надеемся, что после нашего материала Вы сможете сами сделать отличные ворота из ковки. Мы ждем ваших отзывов в комментариях.

vorotakzaboru.ru

Кованые ворота своими руками: фото

Кованые ворота может позволить себе не каждый человек. Но иметь такие ворота – означает высокий статус их обладателя. Поскольку отделка ворот коваными элементами недешевое удовольствие, мы с вами рассмотрим, как вы сможете сделать кованые ворота своими руками.

Подготовительные работы

Перед тем как начинать работу, вы обязаны иметь хотя бы минимальные знания и умения по работе с металлом. Также необходимо ознакомиться по фото с образцами кованых ворот.

Кованные ворота – это престижно

Вам потребуются:

• массивные тиски, надежно прикрепленные к верстаку;
• небольшие тисы, например, лекальные;
• полуавтомат или электросварка с тонкими электродами;
• желательно иметь газосварку.

Конечно же, не стоит сразу приступать к монтажу кованых ворот, не имея под руками чертежа. Это позволит не отходить от первоначального плана кованых ворот и рассчитать необходимый материал для воплощения задуманного.
Специалисты советуют использовать крепкие материалы, потому что кованые детали увеличивают вес готового изделия.

Необходимые материалы:

• профильная труба;
• листовой металл с толщиной более 1 мм;
• четырехгранник 14-го размера, для изготовления основания пики;
• листовой металл с толщиной 5 мм под сами пики.

Кованные ворота – надежный охранник вашего жилища

Начало работ по установке

Итак, чертежи кованых ворот и необходимые материалы у вас есть. Просмотрев фото, вы определились, какие именно ворота вы хотите.

Конструкция ворот крепится на прочные столбы, чтобы у вас в дальнейшем не провисли створки. Оптимально изготовить их из металлической трубы и обложить лицевым кирпичом.

При этом сами столбы должны быть изготовлены из толстостенного металла.

Ямы под столбы должны быть не меньше метра и на 10 см больше по ширине самой конструкции. В них ставите столбы и засыпаете щебенку. С помощью отвеса проверяете правильность вертикальности столбов и производите утрамбовку.

Смешиваете цемент с песком (1:3) перфоратором и выливаете на утрамбованный щебень. Снова делаете проверку отвесом. Если есть отклонения, то исправляйте их.

Столбы ворот – это их прочная основа

После высыхания цементного раствора, обкладываете столб кирпичом, с сохранением жесткости конструкции.

На высоте установки завесов привариваете шинку (толщина от 5 см) и выпускаете ее через шов, создавая точки крепления створок. Когда шов подсохнет, делаете расшивку.

Если вы делаете не прямоугольные, а фигурные кованые ворота, по уже имеющемуся чертежу, то верх может быть ломаный.
Подготавливаете ровную площадку, больше размеров ваших будущих ворот на 2 места, расчищая ее. Кладете 2 швеллера, которые меньше размеров ворот на 20 см. Строительным уровнем делаете идеальную плоскость, параллельную земле.
Из профиля стойки отрезаете отмеченную в чертеже длину.

Красивые фигурные кованные ворота

Выкладываете компоненты, вымеряя диагональ (у вас должна получиться правильная геометрическая фигура, иначе сделать нужные вам ворота не удастся). Угольником проверяете правильность выполнения углов. Сваркой прихватываете стыки.

Если видны несовпадения, то убираете их молотком. После чего окончательно привариваете нижние углы. В получившемся прямоугольнике, у вас верхние углы приварены, а перемычка (верхняя) лишь прихвачена. А лучше с самого начала воспользоваться арматурой – она будет надежно фиксировать ворота.

Наплывы от сварки зачищаете болгаркой и зачистным кругом.

Лист металла положите под раму створки, прихватывая сваркой профильную трубу по внутренней части.

Для получения ломаной линии наверху ворот чертите ее на листе металла, который больше размеров кованых ворот. Вырезанный из профиля нужный размер прикладываете к листу и стыкуете с боковым профилем, надежно закрепленным. Полуавтоматом соединяете лист и профиль. Болгаркой и отрезным кругом обрезаете и свариваете. При этом вы можете использовать струбцины. Болгаркой зачищаете наплывы от сварки.

Пики

Практически ни одни кованые ворота не обходятся без пик. Как их сделать?

Определившись с размерами, вы чертите габаритные размеры на металлическом листе, который имеет толщину 5 мм. Получившиеся прямоугольники вырезаете болгаркой и отрезным кругом.

Кованные ворота с пиками

Чтобы придать детали объем, болгаркой и зачистным кругом снимите углы под правильным наклоном. Или разогрейте заготовку газовой сваркой до белого цвета, а потом заплескайте края молотком. При этом не охлаждайте заготовку, а дайте ей остыть самостоятельно.

Спиральные пруты

Пику устанавливают на спиральный четырехгранник. Сделать их своими руками нетрудно.

Отрезаете четырехгранник определенного размера. Устанавливаете тиски на заготовке с шириной 10 см. По линии, где будет начинаться спираль, крепко зажимаете в тисках четырехгранник. Лекальными тисками зажимаете четырехгранник у окончания спирали. Вращая лекальные тиски по оси четырехгранника, создаете спираль. Вынимаете спираль из тисков и рихтуете ее.

Обязательно считайте количество полных витков, иначе ваши элементы будут нессиметричными. Один полный оборот равен одному витку на четырехграннике.

Завершение ворот

Старайтесь сразу обрабатывать созданные кованые детали антикоррозийной смесью и дайте им высохнуть. Образовавшийся на их поверхности белый налет удалите при помощи ветоши.

До крепления створок проделайте отверстия для замков (завесов), но не для задвижек. Привариваете завесы. Лучше брать предназначенные специально для ворот завесы с подшипниками.

Кованные ворота защитят ваш дом от нежданных гостей

Полуавтоматом, делая соединения точечным методом, крепите компоненты ковки к створкам ворот. Зачищаете наплывы от сварки. Затем обезжириваете створки и наносите слой грунтовки. После того как створки хорошо просохнут – красите.
Устанавливаете ворота на столбы и проделываете в них отверстия для защелки замка.

Помните, что зазор между воротами и землей должен составлять не меньше 10 см. Это позволит воротам нормально работать в зимний период.

Профнастил

Ворота из профнастила придадут величественности любому дому или сооружению. Профнастил – это профилированный лист металла, произведенный из оцинкованной стали.

Мы с вами рассмотрим плюсы и минусы этого материала.

Достоинства:

1. Большая прочность. Благодаря ребрам жесткости, профнастил отлично справляется с любыми воздействиями на него.
2. Доступность широкому кругу потребителей.
3. Простота в установке.
4. Не боится коррозии.
5. Большая цветовая палитра.
6. Надежность и прочность, а также длительный срок эксплуатации. В зависимости от толщины профнастила изготовители дают гарантию на него до 20 лет.

Профнастил – отличный материал для изготовления ворот

Недостатки:

1. Если повредить защитный слой, то это может привести к коррозии металла. Поэтому при скреплении шва профнастила, обеспечьте ему хорошую герметизацию.

Теперь вы знаете, как сделать кованые ворота своими руками. По возможности постарайтесь делать их с помощником, чтобы не нанести вред своему здоровью.

Но даже если вы купите кованые ворота, вы сможете определить, качественно ли они сделаны.

И помните о технике безопасности и воспользуйтесь специальными очками и одеждой из брезента, чтобы вас не поранили искры.

dverlife.ru

фото и видео наиболее удачных решений

Ворота, даже просто украшенные коваными элементами, выглядят солидно и красиво. Тем, кто имеет огромное желание иметь кованые ворота, совсем необязательно заказывать их у профессиональных кузнецов, эту красоту при желании и терпении можно создать собственными руками. Въездные кованые ворота своими руками, фото которых показаны ниже, конечно созданы уже опытными умельцами, но в статье вы найдете для себя ориентиры для создания чего-то подобного, что подскажет вам ваша фантазия. Работа с металлом достаточно увлекательное творческое занятие, на которое способны многие люди.

Кованые ворота собственными руками

Инструменты, необходимые для создания ворот

Для работы с металлом прежде всего вы должны подобрать себе достаточно просторное место, в котором смогут разместиться необходимые устройства и инструменты, да и сами создаваемые вами ворота.

Схема кузнечного горна

Для создания кованых металлических узоров потребуется следующий перечень инструментов:

• Горн;
• Наковальня;
• Клещи для удерживания горячих элементов;
• Молотки разных размеров для ударных действий;
• Тиски;
• Станки для сгибания и скручивания различных фигур;
• Прошивни для отверстий;
• Сварочный аппарат;
• Шлифовальная машина.

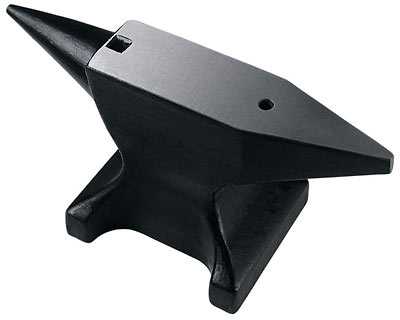

Наковальня

Основным условием для работы является обеспечение высокой температуры и открытого огня. Если необходимые инструменты имеются в наличии, то можно приступить к работе.

В конце статьи предлагаем вам посмотреть вживую, как создаются кованые ворота своими руками, видео показывает, как производятся почти все действия с металлом. Оно поможет вам поверить в свои силы и умение.

Этапы кузнечного процесса

Начинается все с создания эскиза будущего затвора проезда во двор на бумаге, где тщательно вычерчивают элементы кованых фигур. После обозначения всех необходимых размеров подбирается требуемый для работы металл. Когда всё это будет подготовлено, приступают к нарезке необходимых заготовок для создания деталей эскиза.

Устройство для художественного гнутья металла

После этого приступают к изгибанию заготовок согласно узорам на чертеже. Созданные элементы соединяют с подготовленным заранее каркасом ворот сваркой. Первоначально гнутые детали только прихватываются сваркой, чтобы в случае ошибки можно было легко отсоединить собранные детали узора.

Когда изображение на полотне ворот будет уже готово в лёгком соединении, его внимательно сверяют с эскизом для выявления неточностей. Если узор собран правильно, воротное полотно переворачивают и прочно проваривают места лёгких соединений с изнаночной стороны. Швы от сварки на металлическом ажуре не всегда сразу выглядят красиво, поэтому места соединений зачищают, применяя для этого шлифовальную машину.

Виды шлифовальных машин

Важно! Следует обязательно следить, чтобы каркас воротной панели не повело при высоких сварочных температурах, для этого он должен находиться на ровной поверхности.

После шлифования сварочных швов приступают к покраске воротного створа. Для этого используют черную эмаль, на которую напылением добавляют золотистую или серебристую краски, этим достигается прекрасное дорогое на вид сочетание цветов.

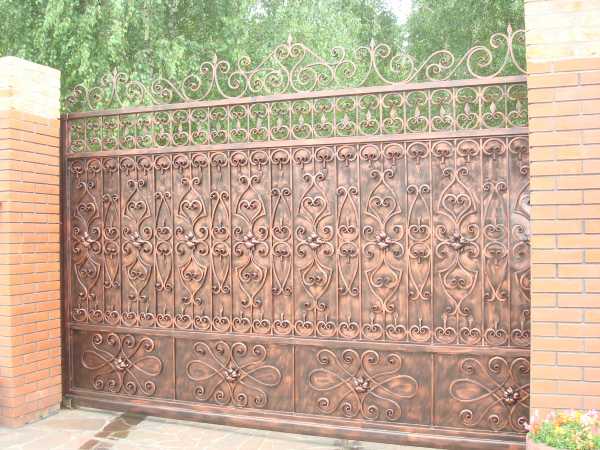

Черные кованые ворота с медным напылением

При последующей установке кованых воротных створок на место следует не забывать, что они тяжелые, и постоянно будут открываться и закрываться. Поэтому тщательно рассчитывайте массу и площадь фундамента под этими важными для ворот опорами, чтобы при эксплуатации ворота не рухнули под действием собственной тяжести или из-за резонанса, возникшего при движении.

Использование готовых элементов

Люди, желающие создать ажурное металлическое оформление проезда во двор собственными руками, однако не имеющие навыков работы с горячим металлом, могут пойти простым путём.

Если вам просто необходимо иметь ворота, украшенные коваными элементами, можно в специальных магазинах приобрести изготовленные кузнечными мастерскими готовые кованые детали, и даже орнаменты. Там есть возможность подобрать готовые орнаменты, а также такие элементы декора, как кованые пики, цветы, кольца, замысловатые решетки и многое другое. Это позволяет для придания воротам индивидуальности обойтись только навыками сварщика и шлифовальщика.

Готовые кованые элементы для создания узоров

Гнутьё является основой создания узора, но витые кованые прутки, дополненные элементами из нержавеющей стали, выглядят очень изысканно и нарядно.

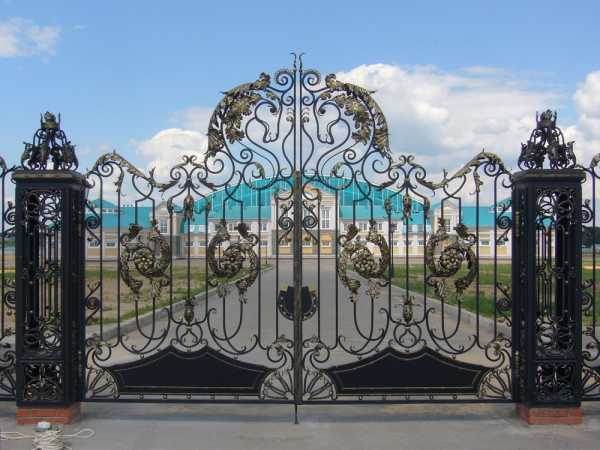

Кованые ворота с лёгким и прозрачным рисунком

Окунаясь в мир кузнечной красоты, каждый поражается его многообразию, изяществу и, как ни странно, легкости и прозрачности некоторых изделий.

Густой кованый рисунок с золотистым напылением

Собираем детали в единое изделие

Перед началом надо подготовить обычные металлические ворота или раму, можно новые или уже поработавшие у вас. Воротный каркас аккуратно снимают с петель, и при помощи шлифовальной машины, используя специальные насадки, очень тщательно очищают поверхность от старой краски и имеющейся ржавчины.

Для создания любого кузнечного изделия требуется эскиз создаваемого рисунка. Он требуется, чтобы сосчитать и купить нужное количество готовой кузнечной продукции.

Затем приступают к размещению приобретённых готовых деталей на горизонтальной поверхности подготовленных воротных створ, или в контурах рамы в соответствии с эскизом.

Эскиз откатывающейся воротной панели

Далее исполнитель убеждается, что составленный им орнамент совпадает с эскизом, и прихватывает гнутьё к воротному полотну или просто между собой, если узор будет прозрачным. Соединения делаются так называемой точечной сваркой. Сварные швы обрабатывают шлифовальной машинкой, чтобы сделать места соединений как можно менее заметными. После всего этого на обновленную воротную панель наносят антикоррозийную краску, и кованое изделие готово, его вешают на заранее приваренные большие и мощные петли.

Ваши авторские кованые ворота, своими руками изготовленные, обязательно будут отличаться от серийных ажурных металлических ворот, потому что они являются выражением вашего вкуса и вашей практически неограниченной фантазии. Благодаря вашему старанию появилась красивое дизайнерское творение, в котором осталась частичка вашей души и таланта. Возможно, кованые ворота, созданные вашим вдохновением, будут служить и вашим внукам.

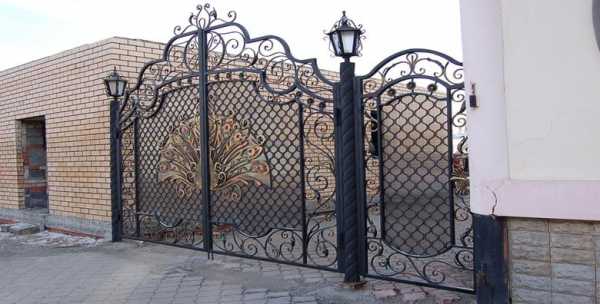

Въездные ворота с элементами ковки

Мастер класс ковки ворот

Источник: http://rusograda.ru/vorota/kovanye-vorota-svoimi-rukami-foto

www.breegs.ru

Кованые ворота своими руками

Кованые двери своими руками: технология производства

Кованые железные двери — мечта многих владельцев престижных домов, коттеджей и садов. Но стоимость такого строительства является мощным камнем преткновения на пути к сновидению. С небольшим ассортиментом инструментов, некоторых металлических элементов и непреодолимым желанием вы можете сделать поддельную дверь руками.

Подготовка к производству кованого ограждения

Прежде чем начинать такой престижный забор с вашей рукой у двери, вы должны попытаться определить уровень вашей профессиональной готовности и готовность справиться с горничной.

Вам также необходимо определить степень сложности декоративных элементов ограждения.

Для этого вам нужно освоить следующий уровень — нарисуйте эскизы.

Зная наиболее важные элементы забора, вы можете подготовить будущее украшение забора.

И на следующем этапе вы можете приступить к подготовке инструментов и оборудования. Чтобы создать поддельный забор, вам необходимо:

• Рог
• Большая и маленькая свадьба
• Молотки разного размера
• Сварочная машина
• скат
• Вилочный коготь
• болгарский

Поскольку часть работы будет напрямую связана с подделкой, должен быть открытый огонь.

Производство металлических дверей

Весь процесс самозанятых кованых дверей включает в себя несколько процедур и последовательные этапы:

1. Конструкция дверной рамы
2. Рамка корпуса
3. Установка полюсов
4. Изготовление листовок
5. Производство декоративных элементов — кульминация, спирали, радио пейзаж

Конечно, чтобы создать красивый и практичный поддельный забор, вам понадобится подходящий материал:

• Шланг профиля дверной рамы — Диаметр установки 50 мм
• Профиль тетраэдра с поперечным сечением 12-14 мм
• Листы толщиной 1 мм и 5 мм

И после подготовки проекта, инструментов и материалов, мы можем начать с процесса изготовления поддельных дверей.

Установка полюсов

Публикации — это основа для строительства всей двери и должна быть довольно большой.

Наиболее практичным и надежным способом изготовления колонн для поддельных дверей является установка толщины металлической стенки трубы в подготовленную скважину. Его диаметр должен обеспечивать стабильность дверей и обеспечивать их крепление. Чтобы избежать деформации колонны и потери вертикального распределения структуры, в будущем лучше использовать трубку большего диаметра. Выберите материал диаметром не менее 200 мм.

Это важно. Из-за большой природы двери рекомендуется монтировать металлические стержни на глубине не менее одного метра и в то же время сжимать после каждого заполнения пола.

Кроме того, колонны можно усилить, добавив бетонную смесь на 20-30 см к дну отверстия.

Изготовление листовок

Для изготовления заслонки подготовленные секции трубных шлангов должны быть соединены путем сварки. Нижняя часть двери обязательно должна иметь прямоугольный угол.

Верхняя часть структуры может быть выполнена в любом формате.

Металлические трубы можно использовать рядом с трубой.

Важно! Основным требованием для создания рамы является полностью плоские самолеты. Чтобы достичь этого, элементы рамы должны быть размещены в одной горизонтальной плоскости.

Со стороны крепления двери к стойкам сварные металлические петли свариваются из прочной стали.

Расстояние между петлями и внешними краями юбки должно быть на 15-20 см больше расстояния от края двери до профильной трубы рамы.

Кстати, иногда они делают двери, которые объединяют разные материалы с поддельными элементами. Например, некоторые разработчики сами устанавливают поддельную дверь из прибыли.

Производство верхних дверей из кованого железа

Дверные наконечники изготовлены из тонкого листа толщиной 5 мм.

Из подготовленного материала достигает болгарская прямоугольная пустота. Затем вы должны дать им трехмерную форму.

• Для этого в четырех местах сокращение производится тем же болгаром и молотком. Каждая сторона изогнута перпендикулярно задней стороне
• Второй вариант не менее эффективен, но требует тепла материала до появления белого.

  Молот находится на сварочной стали на горячей стали. Чтобы быть равномерными, при использовании тиков они захватываются на одном и том же расстоянии от края верха и нагнуты вниз

Производство спирального стержня

Чтобы укрепить верхнюю часть верхней части шеи, вы должны сделать крепежные элементы в виде спиральных стержней.

Этот процесс начинается с тепла тетраэдра, после чего заготовка должна быть плотно прикреплена к фитилю.

При использовании плоскогубцев или небольших размеров травмы спиральные движения образуют несколько оборотов.

На заметке. Таким образом, по всей длине заготовки она может быть сделана спирально или фрагментирована в различных частях.

Конечный спиральный стержень вместе с вершинами приварен к поверхности листов.

Расстояние и размер этих элементов выбираются произвольно, в зависимости от дизайна.

Кованые элементы с радиусом

Элементы радиуса могут быть выполнены из профиля или из листового металла.

На заметке. Конструкция радиостанции возможна в разных направлениях. Для этого вам нужно изменить положение заготовки в рукоятке, направить ее в противоположном направлении и удерживать ее в точке, ближайшей к точке поворота.

Видео о поддельных дверях своими руками

Дверь — карточка владельца владельца.

Если вы хотите, чтобы дверь была приятной и долговечной, посмотрите видео. Показывает все этапы создания поддельных дверей.

stroitel12.ru
