Ворота своими руками + чертежи, фото и видео

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

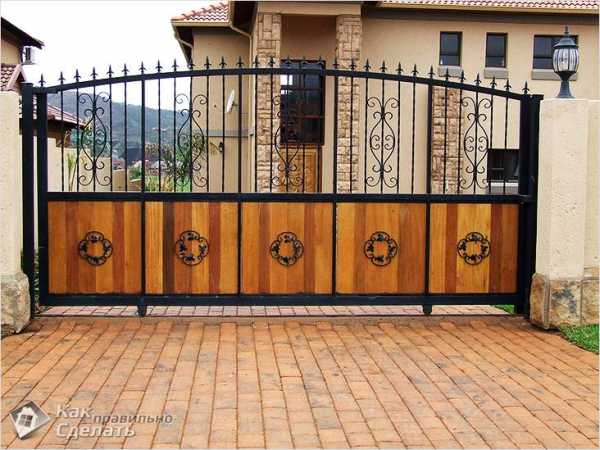

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

  • высокая функциональность;
  • компактность;
  • отсутствие ограничений по размеру;
  • возможность использования любых материалов;
  • удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

  • важность учета ветровой нагрузки, актуальной для данного региона;
  • необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

  • Опорные стойки. Столбы должны соответствовать типу ворот.
  • Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.

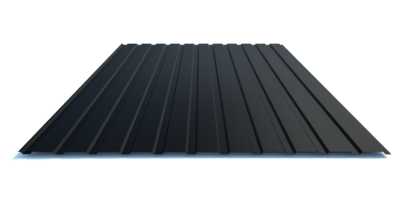

  • Обшивочный материал. Большой популярностью пользуется металлопрофиль.
  • Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
  • Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

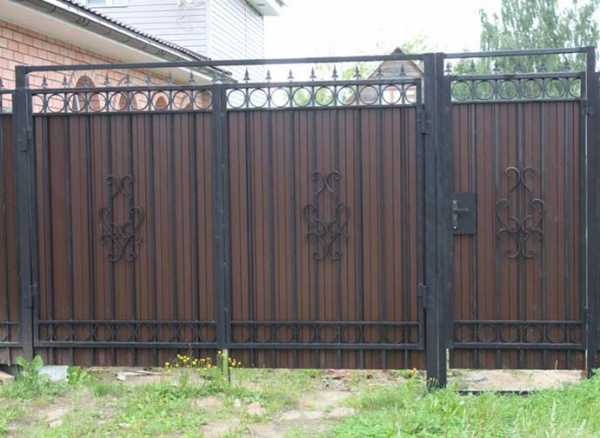

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

  • дешевизна используемых материалов;
  • простой процесс изготовления;
  • достаточно большой срок эксплуатации;
  • внешняя привлекательность;
  • отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

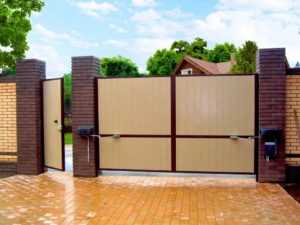

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

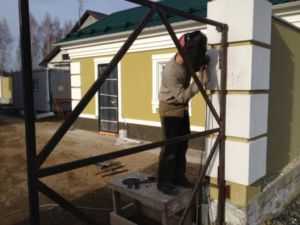

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

  • Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
  • Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
  • Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
  • После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
  • Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

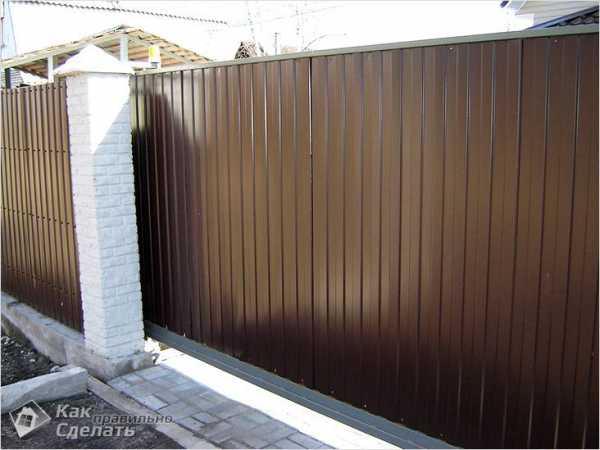

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

  • откатные;
  • подвесные;
  • консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

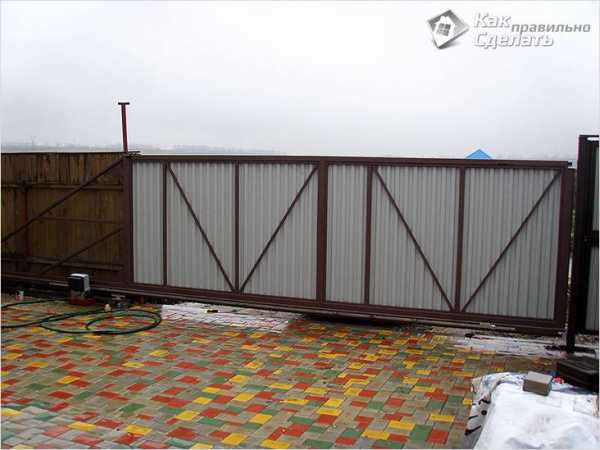

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

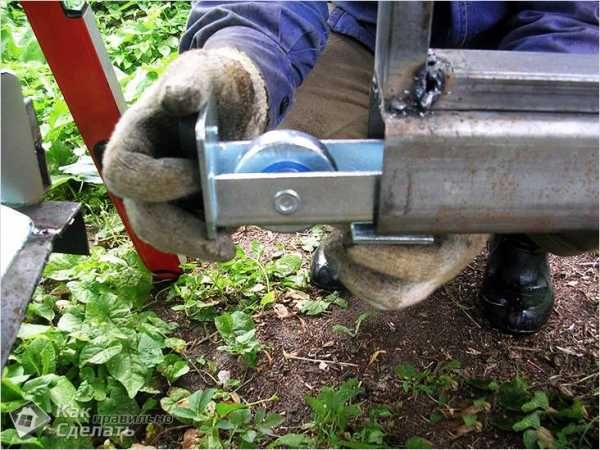

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

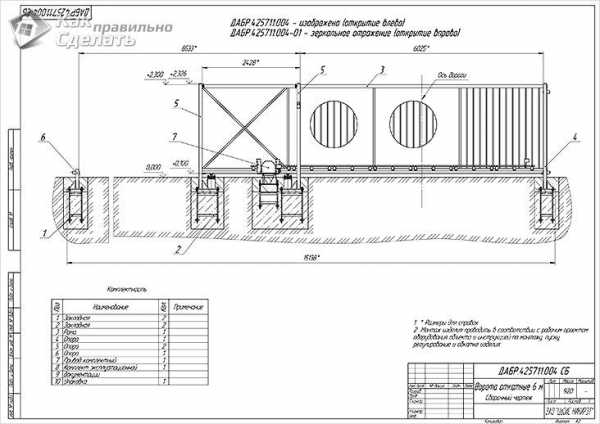

Установка консольных ворот

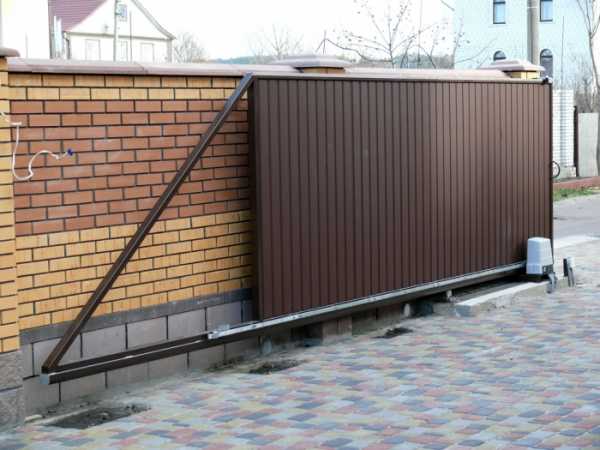

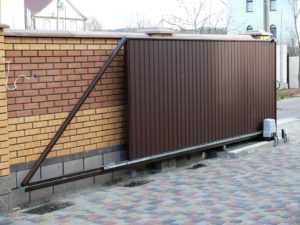

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

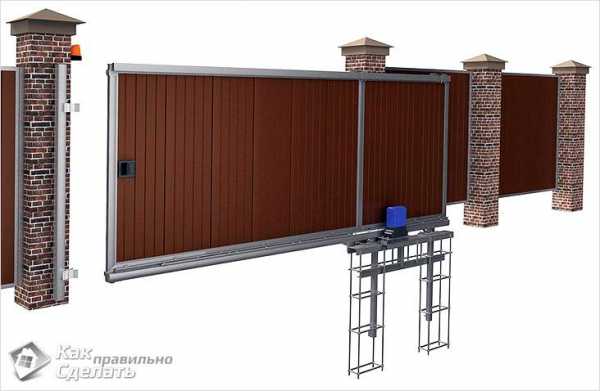

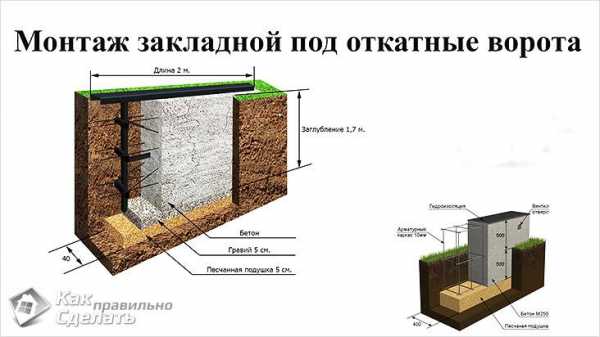

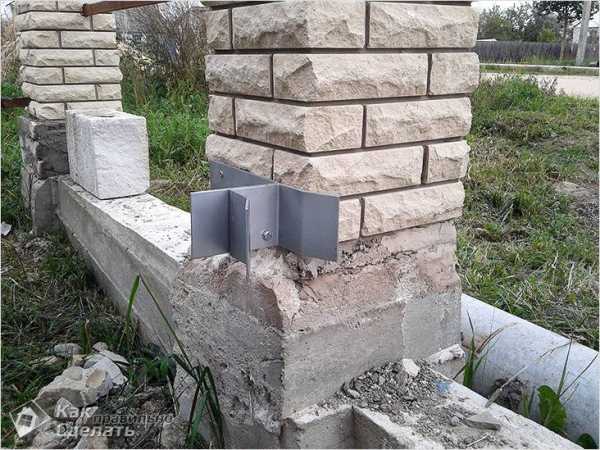

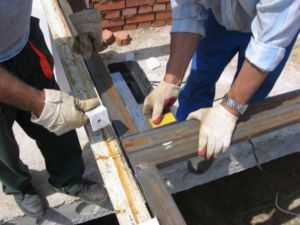

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

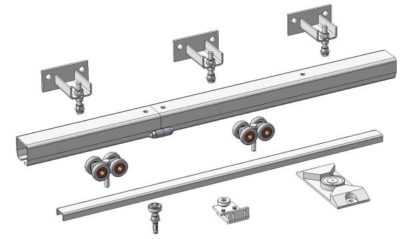

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

  • направляющую балку;
  • заглушки, которыми оборудуется балка;
  • концевые ролики;
  • дополнительное устройство, оснащенное 2 роликами;
  • роликовые опоры;
  • ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

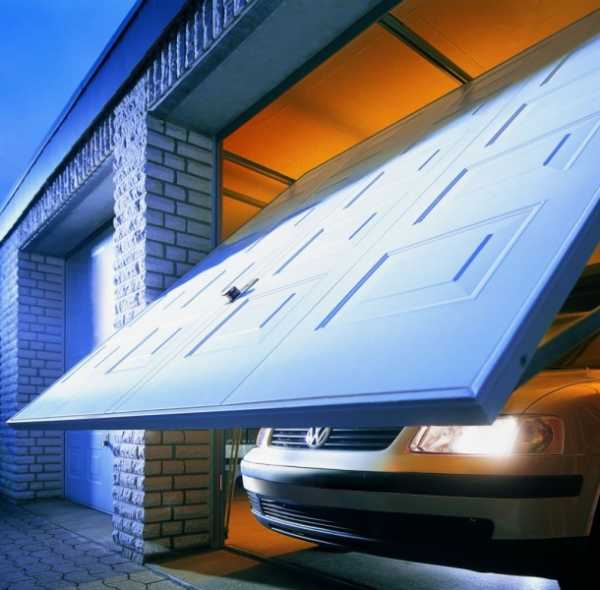

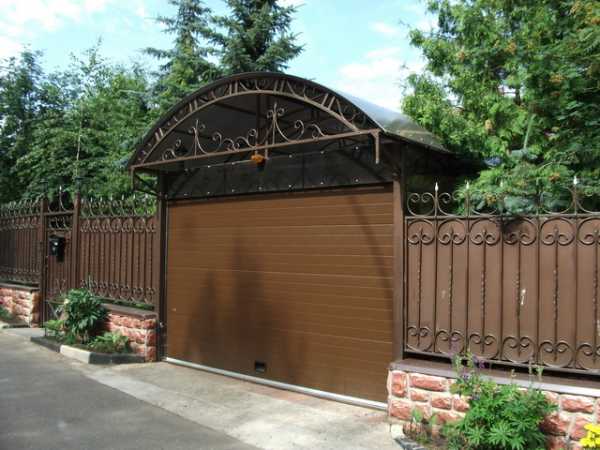

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

  • При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
  • Внутри гаража рама окажется г-образной формы.
  • Полотно оборудуется створками сверху и снизу.
  • Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
  • Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

bouw.ru

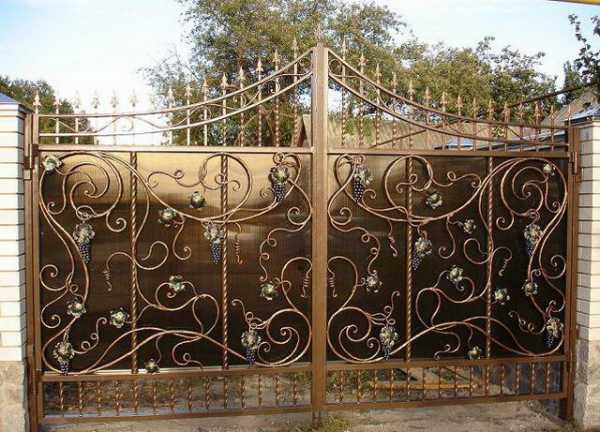

Распашные ворота своими руками: чертежи схемы и видео

Распашные ворота, выполненные своими руками – это один из наиболее распространенных типов ворот, который выбирают при облагораживании малых частных участков так и больших приватных территорий. Выбор именно этих ворот обоснован тем, что они отличаются простотой установки и надежностью при активной эксплуатации. Установив подобные ворота на участке, вы сможете не только защитить свое имущество, но также и сэкономить финансы. Ниже рассмотрим особенности таких конструкций и разберемся, как их смонтировать самостоятельно.

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

  1. Преимущества:
  • относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
  • простота монтажа;
  • длительный срок эксплуатации установленной конструкции;
  • монтаж можно осуществить своими силами;
  • монтаж можно выполнять с собственными дизайнерскими доработками;
  • если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
  • вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.
  1. Недостатки:
  • для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
  • бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
  • потребуется весьма большое пространство для монтажа такой преграды;
  • небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
  • при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Прежде чем вы займетесь сбором новеньких ворот, важно будет определиться с их конструкцией. Выбор стоит делать, учитывая ряд особенностей, главной из которых является частота эксплуатации. Используя металл можно сделать различные вариации, каждую из них рассмотрим по отдельности.

Одностворчатые

Железные ворота данного типа не пользуются большой популярностью. Это сплошное полотно, которое не особо практично в эксплуатации. Для того чтобы они отлично работали, важно надежно укрепить опоры, на это придется потратить немало средств. Решив установить конструкцию на гараж, позаботьтесь о сооружении мощной и надежной металлической рамы, также не забудьте крепить петли. К недостаткам стоит отнести необходимость наличия пространства для функционирования створки.

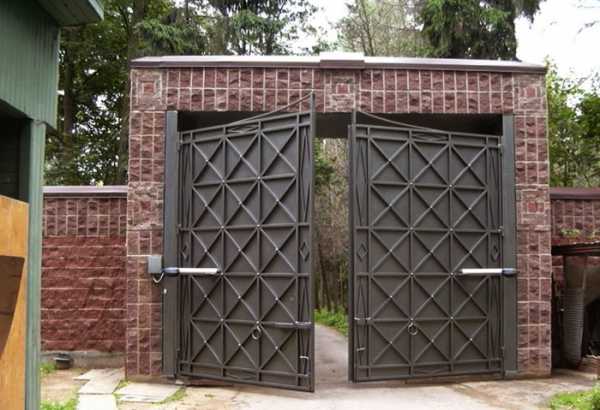

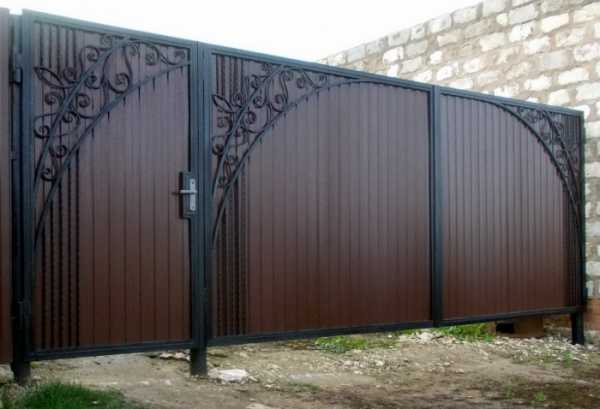

Двустворчатые

Наиболее востребованы, практичны в эксплуатации. Без сложностей их можно смонтировать самостоятельно на своем участке. Конструкция изготавливается из 2-х полотен, которые одинаковы по размеру, следовательно, вам необходимо будет изготовить каркас из двух рам и обшить их листовым материалом.

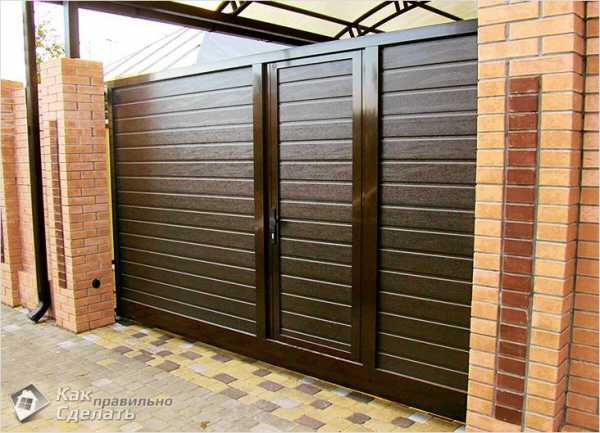

Двустворчатые с калиткой

Они очень практичны при ежедневном использовании. Изготавливаются они как и предыдущая конструкция, единственным отличием есть наличие на одной створке специальной  калитки. Если такой тип конструкции планируется устанавливать на гараж, необходимо выбирать врезной тип калитки.

Как сделать распашные ворота своими руками

Придерживаясь приведенного в данной статье руководства, вы сможете самостоятельно изготовить распашные ворота. Для этого потребуется четко придерживаться чертежа, ведь работа требует точного подхода. Если вам сложно самостоятельно составить чертеж, то схемы и эскизы таких конструкций не составит труда найти на просторах Интернета, которые можно взять за основу.

Постройте порядок действий:

  • фундамент и столбы;
  • каркасные работы;
  • обшивка.

Подробнее о каждом шаге рассмотрим ниже.

Основой конструкции будет металлическая рама, ее крепление должно быть выполнено во входном проеме. Также необходимо будет выполнить установку прочных опор. Создавая чертеж, обозначьте на нем разметку, а также местонахождения основных объектов будущей конструкции. Оптимальными будут такие параметры: высота 2 м, а длина каждой створки также по 2 м. Створки можно выполнить с 1-й или 2-мя горизонтальными перекладинами, которые выполняют функцию ребер жесткости.

Для дополнительного усиления можно выполнить 2 диагональные и 1 поперечную перекладины.

Установка столбов

Работы по установке распашных ворот стоит начинать с монтажа опорных столбов. Вы можете выбрать бетонный или кирпичный столб, деревянный брус, но как показывает практика, лучше отдать предпочтение металлическим конструкциям. Если вы выбираете кирпичные столбы, тогда внутри них необходимо закладывать трубы или швеллера, и потребуется выводить закладные из стального уголка или же их арматуры для того, чтобы в последующем крепить стойки с петлями.

Металлические столбы необходимо бетонировать на глубину не менее одного метра. Этот показатель должен быть равен глубине промерзания почвы. Под кирпичный столб закладывается армированный фундамент также на глубину в один метр.

Алгоритм монтажа опорных столбов из труб:

  • трубы зачистить от ржавчины, после чего обезжирить подходящим веществом;
  • прогрунтовать поверхность подготовленной трубы, после чего прокрасить ее в тон с выбранным профлистом;
  • отмерьте ширину будущих створок, на которой выкопайте две ямы глубиной 1-1,5 м;
  • на дно выкопанных ям поместите песок и щебень. У вас должна получиться подушка толщиною 20-30 см;
  • опорный столб устанавливается в подготовленную яму и крепится при помощи арматуры;
  • воспользовавшись строительным уровнем, выровняйте расположение столбов;
  • залейте яму бетоном, который приготовьте из щебня мелкой фракции, речного песка и цемента.

Полученный фундамент следует оставить застывать на неделю, не меньше. Если створки тяжелые, с коваными элементами, в таком случае период просушки фундамента стоит увеличить до двух недель. Пока бетон просыхает, вы можете заняться изготовлением полотен, каркасом.

Установку фундамента и столбов следует проводить в теплое время года.

Изготовление

Теперь можно приступить к изготовлению рамы для распашных ворот. Для этого подготовьте площадку, на которой будете работать. Вам предстоит следовать следующей инструкции:

  • трубу, которую будете использовать для каркаса, необходимо очистить и обезжирить, после чего прогрунтуйте и прокрасьте ее;
  • в большинстве случаев створки имеют прямоугольную форму, но бывают и исключения. Стоит понимать, что если верхняя грань ворот будет иметь закругленную форму, тогда трубу потребуется гнуть, для этого лучше обратиться к мастерам профессионалам;
  • трубу нарежьте в соответствии с размерами по чертежу, угол среза 45С;
  • подготовленные трубы выложите на рабочую поверхность, ровность диагоналей проверьте при помощи рулетки;
  • теперь можно прихватить раму сваркой;
  • опять проверьте ровность углов и диагоналей, если необходимо подровняйте их и окончательно проварите трубы;
  • с внутренней стороны рамы необходимо приварить уголок, придерживайтесь угла между стыками в 45С;
  • по углам рамы приварите так называемые «косынки», это необходимо для придания дополнительной прочности каркасу;
  • теперь необходимо приварить поперечные перекладины к раме. Специалисты рекомендуют располагать горизонтальные перекладины на расстоянии 40-50 см от нижнего и верхнего края;
  • если вы планируете устанавливать замок, как раз время сделать короб для него из листового железа. Он будет надежной защитой механизма от воздействия осадков;
  • отвесы необходимо переместить с опорных столбов на боковые стойки изготавливаемой рамы;
  • прикрепите ответные части навесов;
  • прошлифуйте места, где делали сварку, обработайте их грунтовкой и покройте краской.

Алгоритм установки распашных ворот своими руками не столь сложный как может показаться на первый взгляд, придерживайтесь приведенных инструкций и у вас непременно все получиться.

На следующем этапе стоит задуматься, чем обшить распашные ворота. В этом случае лучшим выбором будет профнастил. Зашивку полотна выполняйте с соблюдением следующих рекомендаций:

  • Профлист положите поверх подготовленной рамы и прикрепите его стальными заклепками, саморезами. Эстетично будут смотреться декоративные заклепки, но при необходимости выполнить ремонт, сложно будет демонтировать полотно.
  • Крепить профнастил следует только в местах углубления, это так называемые «волны».
  • Количество саморезов на 1 м2 – 8-10 штук. Это оптимальный показатель.

Специалисты не рекомендуют выбирать алюминиевые заклепки, так как они не способны выдерживать сильные порывы ветра.

После того как вы закончите обшивку рамы, готовые створки можно навешивать на петли на опорных столбах. В таком виде ворота вполне можно эксплуатировать, но при желании можно их усовершенствовать, добавив автоматическую систему открытия створок.

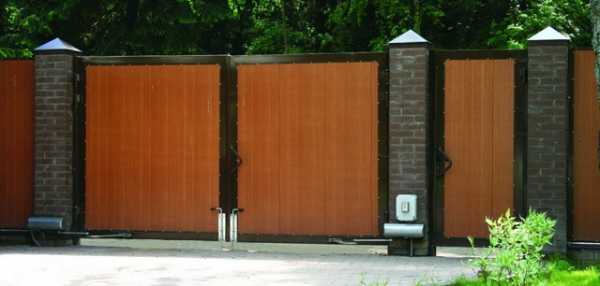

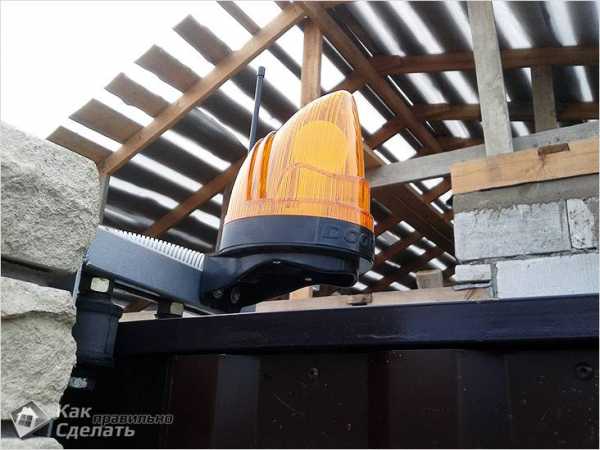

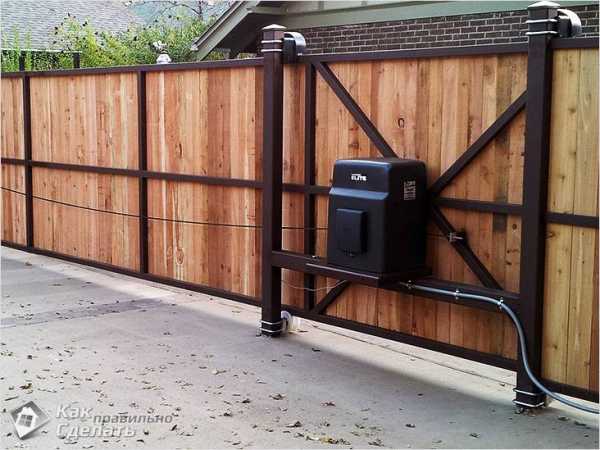

Установка автоматики

Система автоматика для распашных ворот довольно практична и установить ее вы вполне сможете самостоятельно. Чтобы ворота были автоматическими, вам необходимо будет установить как минимум пару приводов, после чего подключите блок управления и купите хотя бы одно устройство для управления этой системой. Для того чтобы достичь большей безопасности при открывании ворот можно также установить сигнальную лампу и фотоэлементы.

Обратите внимание, следует выбирать различные приводы, если створки открываются внутрь и если створки открываются наружу.

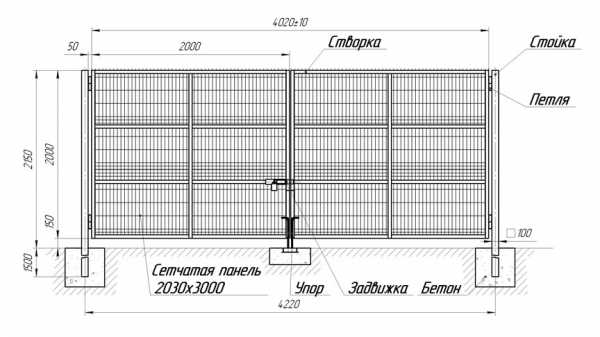

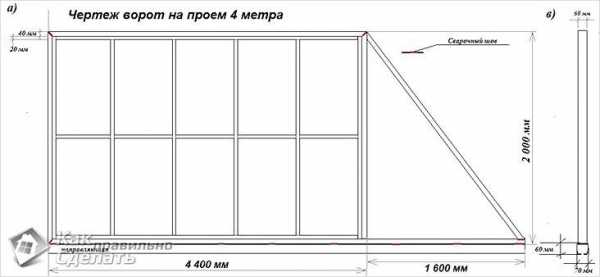

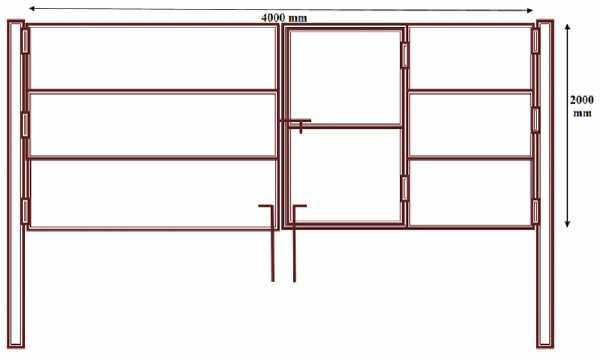

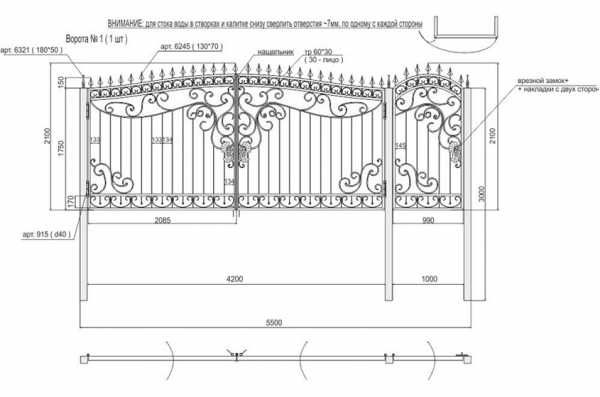

Схемы и чертежи

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

  • создайте чертеж в соответствии со снятыми на местности размерами;
  • подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
  • изготовьте раму для будущих ворот;
  • обшейте раму выбранным материалом;
  • когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
  • установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.

zonazabora.ru

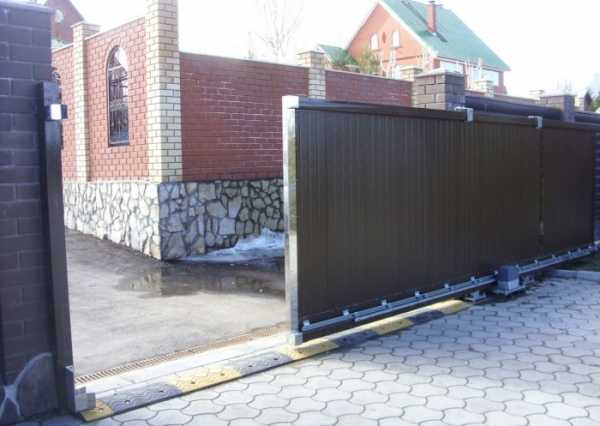

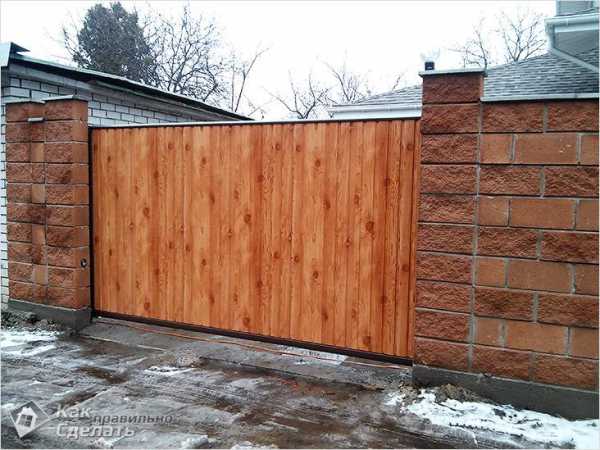

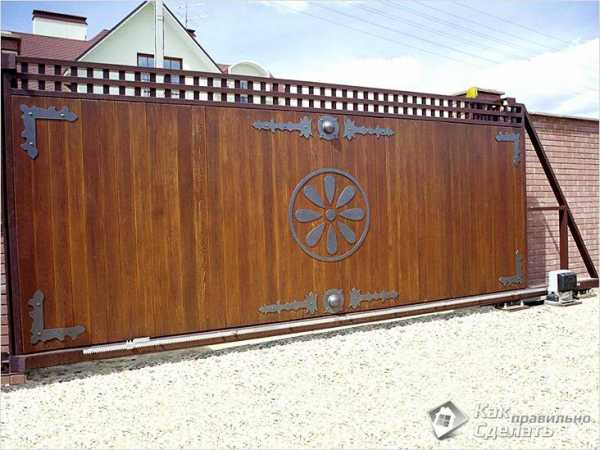

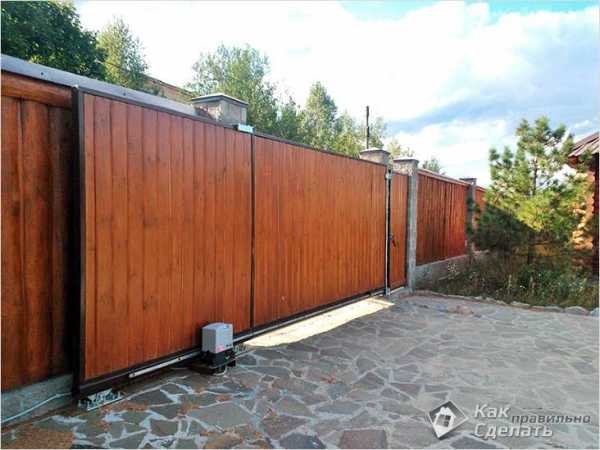

Откатные ворота своими руками - фото, схемы, чертежи

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

  • Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
  • Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
  • Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
  • Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
  • В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
  • Существует возможность выбирать различную автоматику для ворот.

Недостатки:

  • В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
  • Для крепления консольной части и привода необходимо производить дополнительный фундамент.
  • Вдоль забора понадобится выделить достаточное пространство.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

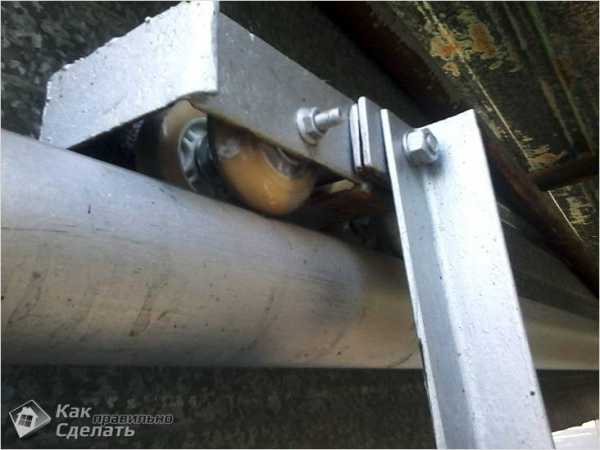

  1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
  2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
  3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
  4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.

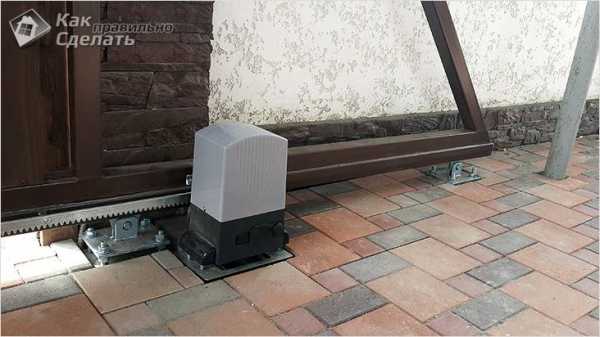

  5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

  • Направляющая балка. Принимает на себя весь их вес.
  • Тележка или роликовая опора. Их необходимо 2 шт.
  • Съемный концевой ролик. В закрытом состоянии он служит опорой.
  • Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
  • Кронштейн. Он важен для удержания створки от бокового качания.
  • Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

  • Combi Arialdo и Flatelli Comunello из Италии.
  • Ролтэк и Doorhan из России.
  • Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Монтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

  1. Изготовление фундамента.
  2. Проводка электрики.
  3. Установка ответного столба.
  4. Монтаж автоматики.

Изготовление фундамента

Этапы возведения фундамента:

  • Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
  • Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
  • Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
  • Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
  • Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
  • Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

  • Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
  • Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

  • Снимаете полотно с роликовой тележки.
  • Далее снимаете тележки с площадок.
  • К закладному элементу привариваете площадки.
  • К ним закрепляете роликовые тележки.
  • На роликовые опоры задвигаете полотно.
  • Закрываете ворота и гаечным ключом производите настройку их положения.

Привод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликов

  • Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
  • Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
  • Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Тележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

Уловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики

Выбор автоматики напрямую зависит от веса ворот:

  • Для проема в 4 м используется привод – 500–600 кг.
  • Для проема в 4–6 м используется привод – 600–1300 кг
  • Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

  • Инверторный сварочный материал. Такой агрегат не испортит металл.
  • Болгарка.
  • Воздушный компрессор для покраски.
  • Пассатижи.
  • Дрель.
  • Рулетка.
  • Уровень.
  • Клепатель.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

  • Недостаточно хорошая подготовка фундамента.
  • Неправильный монтаж и крепеж всех комплектующих.
  • Неправильно подобранная масса ворот под несущую балку.
  • Если слышен скрип, то это свидетельство попадания песка в подшипники.
  • Нельзя допускать потеки краски.
  • Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Автоматические кованые ворота

Автоматика откатных ворот

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

Со встроенной калиткой

Вид со двора

Уличные откатные ворота

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

kakpravilnosdelat.ru

Ворота своими руками – чертежи, схемы, эскизы, конструкция

Если вы хотите сделать ворота своими руками, чертежи, схемы, эскизы, конструкция которых представлены на этой странице, вам остается только начать. С чего начать? С планирования и далее по шагам.

Здесь представлена пошаговая инструкция, как сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция самих ворот подобраны самые простые, чтобы их смог реализовать самый рядовой владелец частного дома.

Все работы, что необходимо проделать, не потребуют от вас каких-либо специальных навыков. Также вам не потребуется какой-либо специальный инструмент, которого бы не оказалось в обычном частном доме.

Какой потребуется инструмент

Требования по инструменту зависят от того, какие вы решили сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция воротин (створок) представлены для двух вариантов:

  1. Деревянные ворота.
  2. Стальные ворота.

Как вы понимаете, дальнейшее декоративное оформление столбов и створок – это уже ваше желание, вы можете сделать все что угодно.

Требования по инструменту не зависят от того, какие ворота вы задумали сделать – распашные или сдвижные. Итак, вам понадобятся:

  1. Сварочный аппарат, лучше инверторного типа.
  2. Болгарка (УШМ).
  3. Шуруповерт.
  4. Циркулярная пила (если вы задумали делать деревянные ворота).
  5. Ручной инструмент (молоток, ножовка, клепочник).
  6. Измерительный инструмент (уровень, рулетка, уголок, большая линейка).

Не забудьте про защитные приспособления – очки и перчатки, а также наушники при использовании электроинструмента.

Из какого материала делать ворота

Если вы думаете, из какого материала делать ворота, просто оглянитесь на фасад собственного дома. То, из какого материала изготовлен фасад дома, подскажет вам, что стоит использовать для ворот и калитки.

Например, деревянный фасад отлично сочетается с деревянными воротами или с коваными. А кирпичному фасаду подойдут кованые ворота и ворота со створками из профилированного стального листа.

Различные варианты эскизов и фото ворот, которые мы здесь разместили помогут вам определиться в этом вопросе.

Конструкция, чертежи и схемы ворот

В этом разделе представлены чертежи и схемы ворот, которые можно сделать своими руками. По этой причине вы не найдете здесь сложны конструкций, которые невозможно было бы изготовить без специального инструмента или профессиональных навыков.

Эскизы ворот для изготовления своими руками

А вот несколько эскизов самых простых ворот, которые можно изготовить своими руками прямо на месте – во дворе собственного дома. Как видите, никаких излишеств и самая простая конструкция.

Ворота своими руками – фотогалерея

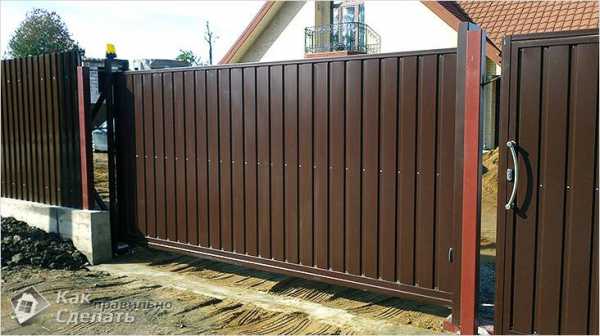

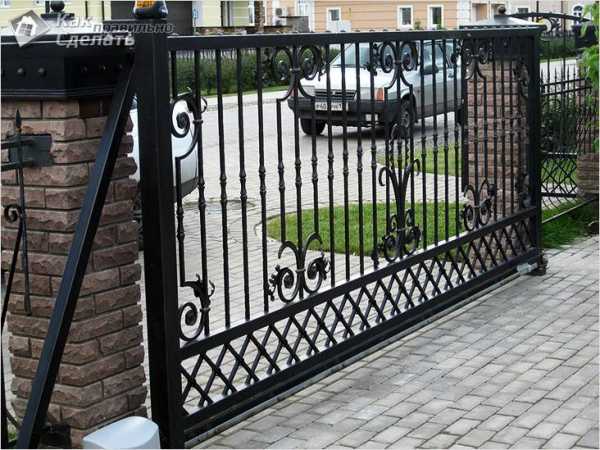

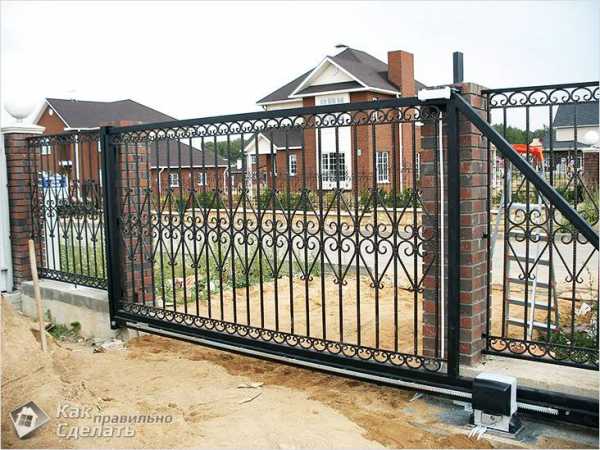

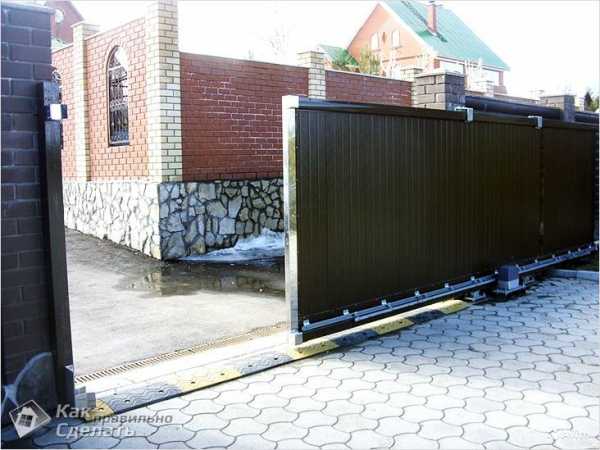

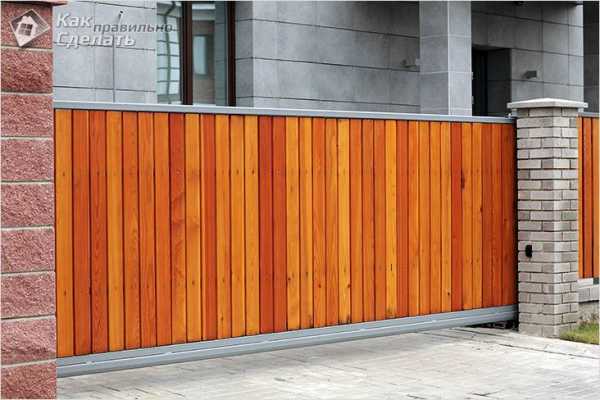

А вот напоследок несколько фото ворот, которые изготовлены по представленным выше чертежам и эскизам. Эти фотографии помогут вам визуализировать конечный результат и понять, какие бы ворота для своего дома вы хотели бы сделать своими руками.

dom-data.ru

виды, материал, изготовление, схемы, чертежи

Когда домовладельцы занимаются строительством ограждений вокруг своих объектов недвижимости или в процессе строительства гаражей всегда возникает необходимость решения задачи по построению ворот. Прежде всего, необходимо точно определить подходящую разновидность ворот. В таком вопросе немаловажную роль играет просчет мельчайших нюансов, поскольку нередко возникают ситуации, когда после установки ворот, приходится выполнять дополнительную работу по обустройству своего участка. Именно по этой причине конструктивные особенности различных видов ворот должны быть изучены перед покупкой материалов.

Содержание статьи

Сегодня используются три разновидности ворот


  • Откатные;
  • Распашные;
  • Подъемно-поворотные.

Каждая такая конструкция имеет свои определенные отличия, поэтому необходимо изучить их по отдельности.

Распашные ворота своими руками


Этапы строительства:

  1. Монтаж стоек для навешивания.
  2. Изготовление самих ворот.

Последовательность, естественно, всегда может изменяться.

В качестве стоек могут использоваться такие материалы:

  • Профильная труба с определенным сечением;
  • Железобетонные столбы;
  • Кладка из кирпича или натуральной породы камня. В большинстве случаев камень используется с целью облицовки;
  • Обыкновенный деревянный брус.

Рассмотрим существующие методы монтажа столбов:

  • Металлические трубы закапываются в землю приблизительно на глубину 1,5 м. подобная методика всегда будет отличаться от остальных финансовой выгодой и экономией времени. Также всегда есть возможность экстренной замены стойки. Чтобы не возникало перекоса, рекомендуется четко выдерживать одинаковый уровень при закапывании столбов;
  • Оборудование своеобразного фундамента из бетона в качестве основания для столбов.

Больше внимания нужно уделить именно второму методу установки.

Последовательность действий


  • При помощи земляного бура выкапывается котлован, минимальная глубина которого должна составлять 1 м;
  • Оборудуется специальная подушка для бетона из песка и щебня толщиной 150-200 мм. Такая платформа необходима для того, чтобы стойка никогда не углублялась;
  • Устанавливается столб и постепенно выравнивается с применением обычного строительного уровня;
  • Стойка заливается бетоном.

Чтобы собрать ворота, необходимо определить размер предстоящей конструкции. для упрощения работы рекомендуется создать чертеж, на котором будут указаны все размеры.

После этого можно приступать изготовлению деталей для каркаса по заранее сделанным чертежам. При выполнении сварочных работ всегда нужно помнить о технике безопасности. Желательно доверить это дело квалифицированному специалисту. Всегда нужно помнить, что количество ребер жесткости во многом определяет устойчивость будущих ворот к внешним погодным условиям. Если в качестве стоек используются трубы, желательно предотвратить попадание в них воды.

Так же ворота можно украсить изделиями сделанными методом холодной ковки. После того, как ворота собраны, можно ставить их на петли.

Перечислим основные преимущества распашных ворот


  • Экономичность;
  • Относительная простота установки;
  • Все этапы монтажа без особого труда можно выполнять собственными силами;
  • Для изготовления такой конструкции могут использоваться разные материалы.

Недостатки распашных ворот


  • Не всегда удается закапывать столбы на достаточную глубину;
  • Процедура бетонирования трудоемкая и требует времени;
  • Если выполнить процедуру бетонирования неправильно, столбы со временем может перекосить;
  • Чтобы пользоваться такими воротами, нужно много места;
  • Если сильно дует ветер, желательно всегда держать распашные ворота закрытыми;
  • При монтаже электропривода нужно тратить деньги на дополнительные приспособления.

В целом установка распашных ворот не представляет собой ничего сложного.

Раздвижные ворота своими руками


Откатные ворота устанавливаются немного труднее. С обеих сторон при оборудовании такой конструкции ставятся кирпичные столбы, на которых закрепляются ролики, удерживающие на определенны высоте скобы и элементы фиксации.

Основной вес всегда должен выдерживать швеллер, который фиксируется к надежно установленному фундаменту с внутренней стороны ворот или на железные опоры.

Под швеллер можно устанавливать сплошной фундамент или несколько прочных столбов. Для фундамента придется оборудовать котлован, на дне которого оборудуется подушка из щебня и песка. После этого в яму ставится опалубка с гидроизоляцией. В опалубке устанавливается армирующая решетка, после чего в котлован заливается бетон.

На бетонный фундамент монтируется швеллер с арматурой. Этот элемент сильно вжимается в раствор до полного его погружения. Когда бетон затвердеет полностью, получится достаточно прочная железная площадка. Только после затвердевания бетона и установки швеллера занимаются монтажом самих ворот.

Для каркаса можно использовать квадратную трубу или обычный железный уголок. К квадратной раме обязательно привариваются дополнительные ребра жесткости для повышения устойчивости создаваемой конструкции. Каждый сварной шов обязательно очищается от образовавшегося шлака. Каркас грунтуется, после чего покрывается специальной краской, способной защитить от коррозии. Только после этого на каркас можно устанавливать профнастил.

Из профнастила можно сделать забор своими руками.

Когда все составляющие элементы конструкции будут подготовлены, а фундамент со встроенным консольным швеллером станет достаточно прочным, можно приступать к креплению комплектующих раздвижной системы.

Установка раздвижной системы


  • Специальные консольные блоки, укомплектованные роликами, фиксируются на фундаменте, в котором находится швеллер;
  • После этого на них нужно закатить ворота, установить точно по уровню, после чего намертво приварить блоки к швеллеру;
  • После этого монтируются кольцевые ролики и закрепляются вверху;
  • К опорному столбу фиксируются уловители. Эти элементы требуют точного расчета в соответствии с позицией роликовых механизмов, зафиксированных на каркасе ворот;
  • Домовладельцы нередко присоединяют к воротам электропривод.

Консольные балки монтируются на разной высоте. При разработке подобных конструкций определение размеров нужно выполнять с особой точностью, поскольку консоль может деформироваться даже при мельчайших погрешностях.

К недостаткам раздвижных ворот можно отнести только 2 особенности


  1. Если сравнивать с распашными, раздвижные ворота стоят немного дороже.
  2. Чтобы можно было осуществить откат, потребуется немного пространства вдоль забора.

Перечислим основные преимущества таких ворот


  • Простота и сравнительная быстрота установки;
  • Ворота с раздвижными системами открываются очень просто;
  • Достаточно качественные комплектующие всегда проявляют высокую термостойкость, а также не подвергаются различным воздействиям внешней среды на протяжении многих лет;
  • Такие механизмы устанавливаются не только на жилых, но и на промышленных объектах;
  • Каждому предоставляется возможность выбирать подходящие отделочные материалы из множества доступных вариантов;
  • Такие ворота всегда могут создаваться в строгом соответствии с индивидуальными предпочтениями заказчиков.

Больше информации по установке откатных ворот можно получить в этом видеоролике:

Установка подъемно-поворотных ворот


Прежде всего, необходимо спроектировать подъемно-поворотную систему. Для этого нужно изменить габариты проема и собственноручно составить подходящий эскиз или найти подходящий чертеж. После покупки всех комплектующих и инструментов можно приступать к установке, которая состоит из таких этапов:

  • Прямоугольная коробка создается из нескольких брусков, соединенных уголками или специальными пластинами;
  • Прямоугольная коробка надежно закрепляется в проеме при помощи специальных штырей. Внизу конструкция должна погружаться в стяжку приблизительно на 2 см;
  • Собирается каркас ворот, по периметру обшивается щитом, поверх которого накладывается профилированный настил;
  • Из металлического уголка создается опорный механизм. Одной стороной такой механизм крепится к продолговатым стойкам, а другой – к пружине. Швеллерный кронштейн будет выполнять функцию опоры для пружины;
  • Специальная регулировочная пластина необходима для качественного соединения пружины и швеллерного кронштейна. После этого устанавливается устройство для регулировки натяжения, установленное в нижней части кронштейна;
  • Шарнирный узел монтируется на раме. Это приспособление размещается между сверловкой для регулятора подъема и нижним ребром;
  • Для возможности передвижения щита оборудуются специальные рельсы. Одна сторона такой рельсы фиксируется на пластине с предварительно проделанными отверстиями. Между направляющей и ребром поперечины должен оставаться зазор шириной 8 см. Фрагменты швеллера фиксируются к противоположным концам рельс на приблизительном расстоянии 14-15 см. Фиксация швеллера выполняется на потолочном бруске при помощи обыкновенного болта.

После того, как сборка будет завершена, можно проводить отделочные и покрасочные работы. В нижней части профиля должен оставаться специальный паз для уплотнителя.

Достоинства


  • Обеспечивается достаточно высокий уровень безопасности;
  • Не требует много места при открывании;
  • Для таких конструкций можно применять множество различных отделочных материалов на любой вкус;
  • Ворота можно утеплять пенополистиролом;
  • Ворота удобно открываются как вручную, так и при помощи автоматизированных систем.

К недостаткам подъемно-поворотных систем относятся


  • Высота проема уменьшается, когда ворота открыты;
  • Поскольку полотно ворот цельное, в некоторых местах проведение ремонтных работ при необходимости может вызвать определенные трудности;
  • Между коробкой и воротами всегда образуются щели, устранить которые можно только при помощи специального эластичного уплотнителя. Однако такие системы желательно устанавливать только в гаражах, которые не отапливаются.

Также предлагаем Вам прочитать статью изготовление решеток на окна своими руками или про видеонаблюдение.

Больше информации по поводу установки подъемно-раздвижных систем можно получить, посмотрев этот
видеоролик:

Ради обеспечения безопасности жилого помещения или промышленного объекта в наши дни принято устанавливать заборы и ворота. Сегодня современными домовладельцами используются три основные технологии сборки ворот. Суть технологий заключается в способе их открытия. Собрать любую разновидность своими руками ни для кого не составит особого труда.

Похожие статьи

guru-remonta.ru

чертежи и схемы для изготовления конструкции

Изготовленные своими руками ворота ничем не хуже покупных изделий

Вид красивых декоративных ворот на фоне соответствующего забора всегда впечатляет прохожих, а если они еще и сделаны руками хозяина, то впечатляют вдвойне. Сказать, что создать самостоятельно въездную группу участка легко, значит обмануть читателя. Но и то, что это нереально, тоже утверждать нельзя. Сделать правильно ворота своими руками сложно, но выполнимо.

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

  • они несложные в изготовлении;
  • в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
  • качественно изготовленное изделие прослужит долго своему хозяину;
  • огромный выбор материала для обшивки;
  • возможность установки автоматики;
  • масса вариантов декорирования;
  • простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Элементы ворот

Схема типичного расположения элементов ворот

Это самая древняя конструкция, которая подвергалась видоизменениям столетиями, но принципиально ничего не изменилось, все составляющие элементы остались прежними:

  1. Опорные столбы – важная часть ворот, которая удерживает на себе весь вес створок и ветровую нагрузку. Поэтому к их установке нужно отнестись с предельной серьезностью. Материалом чаще выступает металл. И даже если опоры из кирпича, то сердцевина их в любом случае будет металлическая, так как крепить петли для створок нужно к металлу.
  2. Створки ворот состоят из рамы, материалом которой может быть как металл, так и дерево. Хотя более популярен все тот же металл, так как он прочнее, надежней и долговечнее.
  3. Об отделке, то есть обшивке створок мы уже упоминали, но это тоже неотъемлемый атрибут конструкции, и о весе материала не стоит забывать. Чем тяжелее обшивка, тем надежнее нужно делать раму, учитывая ветровую нагрузку региона.
  4. Петли для конструкции тоже играют немаловажную роль, так что при их подборе желательно не задумываться об экономии, лучше это сделать на чем-нибудь другом.
  5. Замки, задвижки, фиксаторы и прочие аксессуары хозяин подбирает на свое усмотрение, но также с учетом общего веса конструкции.

С общим видом изделия мы разобрались, поэтому можно приступать к размышлениям о том, как сделать ворота по чертежу и рассчитать материал.

Зачастую место монтажа изделия напрямую влияет на материал и внешний вид изделия. Если, например, нужно поставить выездные ворота на практически незаметном заднем дворе или на садовом участке, или просто оградить временным забором и въездными воротами строительный участок, то и требования к конструкции будут упрощены.

Для парадных декоративных въездных проемов и требования более жесткие, соответственно и затраты на все мероприятие могут удвоиться.

Советы по выбору материала

Трубы применяемые для изготовления столбов и воротных створок

Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.

Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:

  • для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
  • выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
  • выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.

Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

Монтаж опорных столбов

Эскиз монтажа металлических опор для въездной распашной группы

Может кто-то и думает, что самодельные въездные изделия в саду или на участке никогда не получатся аккуратными и красивыми. Но, как показала практика, если подойти к изготовлению со всей ответственностью и даже педантизмом, то можно своими трудами превзойти ту продукцию, которая предлагается на строительном рынке.

Сделанные ворота своими руками, будь они самые простые дачные, изготовленные из подручного материала, но правильно просчитанные и изготовленные строго по чертежу, будут необычные и уникальные.

Итак, строим, соблюдая размеры, расстояния и постоянно измеряем правильность всех углов, вертикалей и горизонталей.

В первую очередь следует установить опорные элементы, на которые будут повешены створки. В столбах из кирпича должны быть предусмотрены закладные элементы. К ним приваривается одна часть петель.

Если сделать опоры садовых ворот предполагается металлическими, то их следует обязательно укрепить. Для этого пробуривают лунки на глубину 80 – 120 см, дно лунки засыпается песком или щебнем, по уровню устанавливаются столбы, закрепляются деревянными или металлическими распорками, заливаются цементным раствором и утрамбовываются.

Расчет и сварка рам

Процесс зачистки сварных швов въездного изделия

Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой. Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос.

Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.

Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.

После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.

Для стандартной рамы понадобится следующий материал:

  • периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
  • внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.

Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.

Размеры изделий

Схематическое отображение размеров воротных створок и необходимого для них материала

В идеале, ворота следует строить вместе с забором. Но бывают случаи, когда появляется необходимость расширить проезд, или вышли из строя старые изделия, тогда следует перед изготовлением новых конструкций произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью импонировало забору. Если, например, забор из кирпича, то для столбов ворот такого забора обязательно придется применять кирпич. Если забор садового участка невысокий и сделан из досок, то вариант декоративных высоких кованых ворот такому забору вряд ли будет гармонировать.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на территории въезда находится асфальт, бетон или плитка, то достаточно оставлять просвет 5 см. А когда садовая дорога заросла травой, то в таком случае лучше оставлять просвет 10 см для беспрепятственного открывания створок.

Также желательно предусматривать зазор между створками, чтобы нивелировать небольшое смещение столбов от времени.

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Когда все сварочные работы закончены, следует сделать контрольную зачистку швов и покраску. Только после высыхания краски можно производить монтаж створок на петли.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Финишная отделка

Обшивка воротных створок профнастилом

Если вам удалось самостоятельно сделать ворота, то произвести монтаж отделочного материала на их створки – самое легкое мероприятие. Но следует помнить, что крепление обшивки должно производиться уже после проведения всех покрасочных работ.

Неважно, когда обшивать створки ворот – до их монтажа на петли или после того, но важно знать, что обшивочный материал должен соответствовать размерам рамы. Вид крепления напрямую зависит от выбранного вами материала. Крепить его нужно на внутреннюю трубу специальными приспособлениями.

moyaograda.ru

Особенности конструкции подвесных ворот, чертежи, схемы и эскизы для создания своими руками

Всего несколько лет назад модели подвесных ворот на роликах можно было увидеть на сооружениях промышленного типа. Также были очень востребованы двойные деревянные или металлические ворота. Теперь, благодаря современным технологиям, вы можете создать подвесные ворота своими руками. Чертежи, схемы, эскизы, конструкции несложно найти в интернете.

Ворота подвесные

Понятие подвесных откатных ворот (ПОВ)

Теперь стандартные ворота заменяют конструкциями подвесного типа, отличающимися упрощенным использованием.

Ворота этого типа работают так же, как и откатные. Единственное отличие первых – использование направляющего элемента (НЭ), прикрепленного к верху перекрытия. ПОВ бывают пластиковыми или металлическими. Они двигаются вдоль стены или забора.

Отличительные черты

Востребованность ПОВ с верхней направляющей объясняется:

  • экономностью места, что очень удобно при небольшом размере въезда;
  • устойчивостью к сильному ветру;
  • необходимостью иметь свободное место только вдоль линии открытия.

Минусы:

  • ограниченность высоты ворот из-за верхней балки;
  • в снежную погоду из направляющей нужно регулярно убирать снег.
Раздвижные ПОВ

Необходимые материалы и инструментарий

Чтобы самостоятельно сделать откатные ворота подвесного типа, вы будете использовать:

  • металлическую трубку с сечением 4*4 см и 2*2 см;
  • профнастил;
  • трубу с сечением 12*12*0,4 см;
  • шестиметровую направляющую;
  • фурнитуру;
  • сварку;
  • замок врезного типа.
Профнастил

Как самостоятельно сделать и поставить ПОВ

Сегодня продаются уже готовые комплекты для ПОВ. Направляющая в них уже тоже есть. Этот набор рассчитан для определенного веса, поэтому перед покупкой нужно рассчитать, какая масса будет у ваших ПОВ.

Если вы хотите создать ПОВ с двумя створками, тогда рациональнее купить два набора.

Элементы для автоматизации конструкции тоже свободно продаются. Стоимость автоматики бывает разной и зависит от функционала. Благодаря этому вы можете подобрать подходящий вариант по выгодной цене. Если нет желания или возможности покупать автоматику, можно пользоваться воротами с помощью ручного привода.

При изготовлении ПОВ придется пользоваться сварой

Изготавливаем каркас

Уложите трубы в нужной форме. Стыковочные углы закрепите сваркой. Обязательно измерьте диагонали. Их неровность может спровоцировать перекошенность ПОВ.

Важно! Если нужно, выровняйте раму легкими постукиваниями молотка.

Швы проварите так, чтобы защитить внутреннюю часть рамы от попадания жидкости. Затем снимите внутренние размеры и вырежьте соответствующий каркас из трубы 2*2 сантиметра. Соберите его так же, как и внешний. Соедините эти два каркаса, проводите выравнивание по одной стороне.

Уберите каркас от мусора, обработайте грунтовой смесью. После ее высыхания покройте конструкцию краской.

Если в процессе используете СП, тогда рациональнее применять каркас Ω-образного типа. Панель нужно вставить в него. Ворота из профильного настила нужно укрепить уголками.

Крепим полотно и замки

Сначала срежьте пятки у кареток. Затем получившуюся конструкцию соедините с каркасом. Разнос кареток согласно ширине определяйте уже по факту. Важно проследить, чтобы полотно перекрывало проем по сторонам на двадцать сантиметров, сверху – на десять сантиметров. Зазор между ПОВ и полом должен составлять около пяти сантиметров.

При вырезании полотна нужно руководствоваться внутренним размером. Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки.

Если вы будете ставить на ворота врезной замок, тогда нужно предварительно продумать место его крепления.

Изготавливаем и устанавливаем раму в условиях дома

Рама нужна для ПОВ, стоящих на въезде на территорию. Для ее изготовления подойдут трубы 12*12 сантиметров. Размер балки должен превышать размер конструкции. Ее длина должна соответствовать размеру ворот в открытом положении.

Затем трубы, выполняющие функцию вертикальной опоры, нужно закопать в землю минимум на 125 сантиметров и забетонировать. Этот процесс нужно постоянно контролировать строительным уровнем. Если на балке возникнет даже небольшой перекос, незапертые ПОВ могут самостоятельно открываться и закрываться.

Устанавливаем НЭ и фурнитуру

НЭ навесных ворот крепите так, чтобы ее рабочая область «смотрела» вниз.

Если НЭ длиной в шесть метров оказался коротким, можно просто приварить недостающий фрагмент. Выравнивание детали можно выполнить специальными винтами с кронштейнами.  В процессе работы использование строительного уровня обязательно.

Ролики нужно прикрепить наверх конструкции с обеих сторон. Теперь можно подвесить ворота. Ролики нужно завести в середину направляющей и установить заглушки, продающиеся в комплекте.

Теперь можно ставить ручку и замки.

Ворота с верхним подвесом – это современный вариант с высокой надежностью. При правильной эксплуатации они могут прослужить больше пятнадцати лет.

Вместо ПОВ можно установить конструкцию консольного типа. Они монтируются по той же схеме, но их направляющую балку можно ставить на любую высоту.

Чтобы не возникали боковые качания, воротную створку закрепите ограничителем.

Выполнять функцию стопора может накатной ролик, идущий в комплекте. Для закрытия торцов направляющей можно использовать заглушки.

Если вы хотите поставить ворота более трех метров, для фиксации низа ворот нужно использовать НЭ.

Полезная информация

Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.

Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.

Фурнитура для ПОВ

Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.

Итог

Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.

Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru
