Откатные промышленные телескопические ворота консольного типа
Назад
Вперед
Информация о воротах
Есть три важных свойства, которые выделяют телескопические откатные ворота от линейных изделий.1. Это компактные размеры в сложенном виде.
Компактные размеры позволяют решать две задачи: можно изготовить изделие в полный размер из неразборных полотен, не потеряв возможности перевозки его на место установки стандартным транспортом. Телескопические ворота на проем 12 метров в сложенном виде будут иметь длину не более 13 метров. Это же свойство (компактность в собранном виде) позволяет установить их в тех местах, где есть потребность экономии пространства, но нет достаточного количества места для отката линейной конструкции.2. Стабильность конструкции при больших размерах.
Теперь о стабильности конструкции. Телескопические ворота состоят из трех ворот — системы из двух ворот, которая несет третьи ворота. Система имеет четыре точки опоры и связанную конструкцию из полотен. Такая рама гораздо стабильнее линейной конструкции. Она более устойчива к нагрузкам на изгиб в горизонтальной плоскости (ветер) и кручение (сохранение целостности при суммарных нагрузках). 3. Скорость открывания в автоматизированном режиме. У телескопических ворот есть еще одно отличительное свойство, которое может быть полезно при управлении широкими проемами. Будучи автоматизированными, они открываются в два раза быстрее линейных ворот, так как рама и внутреннее полотно приходят в движение одновременно.Эти свойства позволяют решать нестандартные задачи. Перекрывать большие проемы не теряя удобства управления и надежности работы и устанавливать ворота откатного типа в ограниченных пространствах.

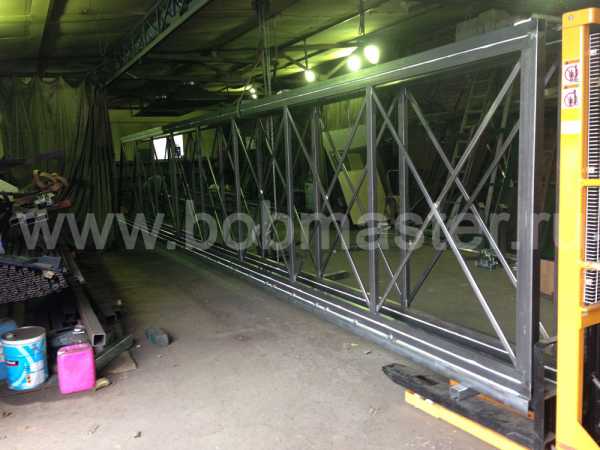

Проект телескопических ворот

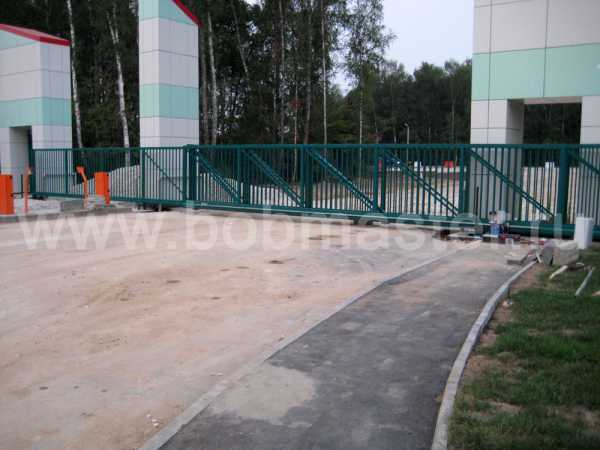

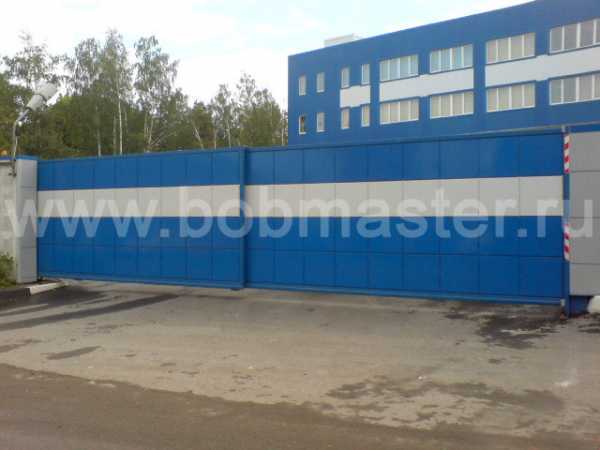

Готовое изделие

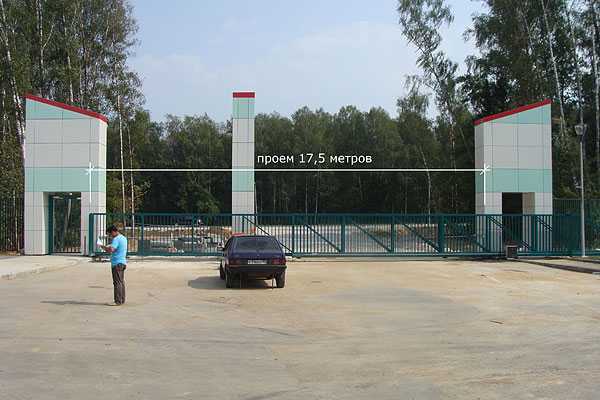

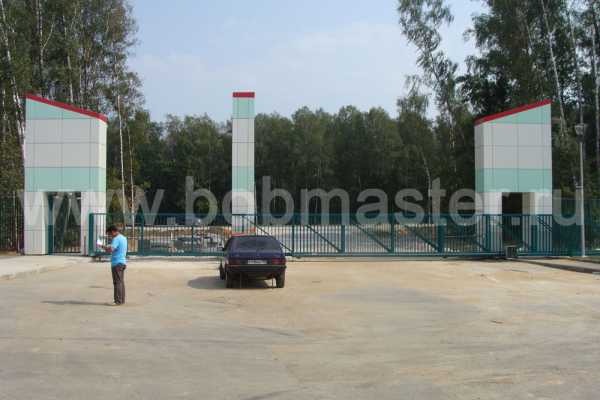

Проем в 17500 мм перекрывается одной единицей ворот.
Обращайтесь, теперь мы можем и такое.
www.bobmaster.ru
Откатные телескопические ворота консольного типа
Для промышленных, коммерческих предприятий организация надежной и безопасной въездной зоны стала важной задачей. Для перекрытия проемов, например, шириной от 4 и больше метров, наиболее эффективным решением является установка сдвижных телескопических ворот консольного типа.
Их главные конструктивные особенности – уменьшенное расстояние под откат ворот, высокая скорость открытия/закрытия, повышенная устойчивость конструкции. Промышленные телескопические ворота отлично подойдут для логистических комплексов, производственных территорий и крупных инфраструктурных объектов.
Особенности эксплуатации сдвижных ворот консольного типа
Современные откатные конструкции не требуют размещения стационарных направляющих для роликовых механизмов. Поэтому проезд будет полностью свободным, без ограничений по высоте транспорта. Для промышленных компаний это существенно снижает затраты, позволяя максимально оптимизировать производственные процессы.Главные особенности такого оборудования следующие:
- устройство крепится на специальной балке, которая складывается “в гармошку” при открывании проезда;
- ворота оснащены системами автоматического управления с дистанционным контролем;
- их скорость в два раза выше, чем у обычных ворот;
- для отката не требуется больше места, чем ширина перекрываемого проема;
- оборудование обладает высокой надежностью, обслуживание практически не требуется;
- при правильно выполненном монтаже телескопические ворота долговечны и надежны.
Монтажные работы подразумевают подготовку основы конструкции для надежного удерживания рамки ворот и телескопической системы. При подборе комплектующих следует обратить внимание на качественную продукцию с гарантией. Стремление экономить может обернуться ненадежностью в эксплуатации и потребует замены слабых деталей в будущем.Установка автоматического контроля сдвижных устройств
Телескопические системы сдвигания створок оснащаются автоматическим дистанционным открыванием с брелка или пульта. Современные технологии позволяют реализовать достаточно эффективную защиту от несанкционированного доступа. Это повышает требования к установочным работам, от которых зависит надежность ворот. Все системы должны быть смонтированы специалистами. Вы можете заказать реализацию функциональных телескопических сдвижных систем, обратившись в специализированную компанию «Бобмастер». Специалисты предложат комплекты оборудования, которые будут долго работать в ваших условиях и не вызовут никаких проблем. В организации такого оборудования важна каждая деталь, и наши мастера учтут все тонкости необходимой вам системы.Предыдущая статья: Складчатые ворота для установки в периметр ограждения
Следующая статья: Откатные ворота с верхним подвесом
www.bobmaster.ru
Ворота телескопические откатные противопожарные EI 60 — Противопожарные преграды
Ворота откатные телескопические противопожарные EI 60
| Технические характеристики | |
| Толщина полотна | 74 мм |
| Тип открывания | одностворчатое, двустворчатое; по желанию заказчика;при запросе в калитку устанавливается замка с функцией «антипаника», доводчик и встроенный лючок для протиягивания пожарного шланга. |
| Стандартная комплектация | |
| Запирание | механическое, засчет противовесов; большие размеры телескопических противопожарных ворот оснащаются электроприводом по желанию заказчика |
| Исполнение полотна | деление полотна на секции — по 2; по 3; по 4; по 5 по 6 – секций; |

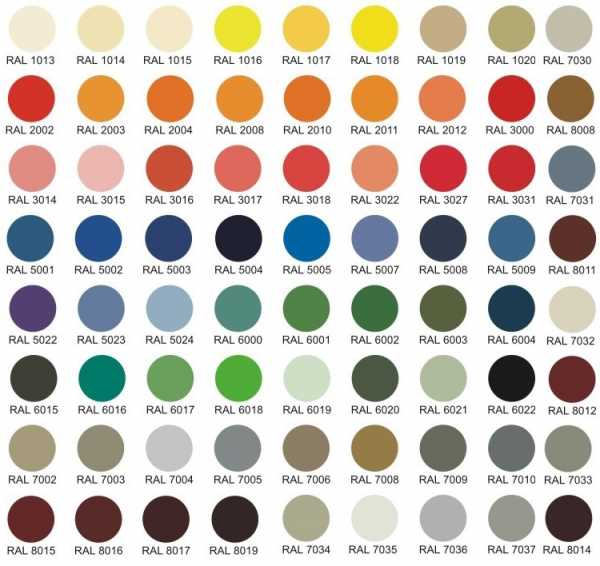

RAL-палитра — возможные цвета дверей
Телескопические ворота
Телескопические ворота с противопожарными свойствами обеспечивают защиту от распространения пожара, выступают эффективной преградой на пути пламени и продуктов горения, отделяя помещение от очага возгорания.
Принцип работы телескопических ворот
Механизм работы телескопических ворот прост, при реагировании противопожарных датчиков ворота автоматически закрываются. Скорость закрывания регулируется противовесом. При этом в открытом состоянии створки удерживаются с помощью электромагнита.
Использование телескопических откатных ворот в складских и производственных помещениях целесообразно со специальной калиткой. Ее наличие позволит беспрепятственно покинуть помещение персоналу. В повседневной жизни позволит перемещаться без открытия всей конструкции. Встроенный противопожарный люк предназначен для прокладывания противопожарных шлангов. Применение телескопических ворот при въезде на территорию, а также в промышленных комплексах обеспечит защиту от несанкционированного проникновения.
Простая и понятная конструкция обеспечивает удобство использования, они легко открываются и закрываются в необходимый момент. При возникновении пожара, огнестойкие ворота обеспечат беспрепятственную эвакуацию и помогут спасти материальные ценности. При этом ворота могут устанавливаться в проемы любого размера, производятся по индивидуальным размерам.
Область применения
Компания «Противопожарные преграды» производит телескопические огнестойкие ворота в соответствии с Техническим регламентом ФЗ №123 от 22.07.2008 г. Ворота противопожарные телескопические востребованы для:
- габаритных проемов;
- при отсутствии свободного пространства для открывания створок распашных конструкций;
- при невозможности использования стандартных откатных ворот;
- при повышенных требованиях относительно пожарной безопасности.
При проектировании учитываются точные размеры и особенности применения. При замерах учитываются геометрические особенности проема, пристальное внимание уделяется выступам, которые могут препятствовать перемещению полотен. Кроме того, важно проверить прочность перекрытий и балок перед установкой, чтобы материал в месте анкерных креплений выдерживал высокие нагрузки.
Конструктивные особенности
Для обеспечения высоких противопожарных свойств такие ворота производятся по специальной технологии с использованием огнестойких материалов. Полотна выполнены их высокопрочных материалов, применяется оцинкованная сталь, устойчивая к коррозии и механическим повреждениям.
Ворота откатные телескопические обеспечивают экономию свободного пространства. Откатная система передвижения створок позволяет применять ворота любых габаритов, в зависимости от размеров проема. Такие ворота имеют широкую сферу применения, могут устанавливаться в складском помещении, которое расположено рядом с производственным цехом и в других случаях. Обеспечивает защиту материальных ценностей и жизней людей при пожаре.
Конструкция ворот телескопических предусматривает наличие:
- полотен;
- направляющих;
- электромагнитных держателей;
- кожуха защитного;
- противовесов.
Производятся полотна из панелей с многослойным заполнением, обладающих термоизоляцией, соответствующей пределу огнестойкости EI 60. Полотна и другие составляющие окрашиваются в любой цвет по каталогу RAL. Противовес предназначен для регулирования процесса закрытия, ворота оснащены доводчиками и защитой от ударов.
Стыки полотен и противопожарные направляющие дополнены термоуплотнителем. При повышении температуры до критичной отметки уплотнитель вспучивается, заполняя пустоты и щели обеспечивая абсолютную герметизацию, предотвращая проникновение дыма и ядовитых продуктов горения.
Ворота могут быть дополнены электро- или ручным приводом. При срабатывании противопожарной системы полотна закрываются с помощью электропривода или, при использовании ручного привода, с помощью противовесов.
fp-systems.ru
Ворота раздвижные откатные — преимущества, ограничения, стоимость
Если самым экономичным видом ворот являются распашные модели, то откатные ворота можно назвать наиболее современными и надежными конструкциями. Выбор раздвижных ворот обусловлен не только удобством их эксплуатации и простоты обслуживания, но и невозможностью использования других вариантов. Откатные (сдвижные/раздвижные) ворота необходимы, если:
- Ограниченно место для открывания обычных створок;
- Значительный наклон подъездной дороги, что создает препятствие на пути распашной модели;
- Узкий проем и прилегающая дорога.
Направляющие рельсы для раздвижных воротин располагаются вдоль ограждения участка. Тем самым эффективно решается задача экономии пространства, и проем для проезда автомобиля ограничивается только боковыми опорами.
Технические характеристики раздвижных откатных ворот
Технические характеристики раздвижных откатных воротСуществуют несколько вариаций откатных ворот, и их конструкция зависит от решаемых задач. До сих пор на предприятиях и в организациях используются подвесные откатные ворота с расположенной на высоте двутавровой металлической балкой. На нижней полке балки устанавливаются роликовые тележки, на которых закреплено полотно.
Конструкция достаточно надежна, но имеет ряд недостатков. Во-первых, сложно обслуживать роликовые тележки, расположенные на высоте. Во-вторых, налипание снега и образование наледи на полке двутавровой балки препятствует нормальному передвижению роликов и требуется постоянная очистка, что сложно из-за большого расстояния от земли. В-третьих, верхняя балка ограничивает движение габаритного транспорта.
Более простая конструкция — это откатные ворота по нижнему рельсу. Полотно откатной воротины передвигается на роликах по нижней направляющей рельсе. Верхняя часть удерживается креплением на одном из столбов, ограничивающих проем. Надежный и простой в эксплуатации вариант совершенно не подходит для применения в средней полосе и северных районах страны. Снег и наледь блокируют движение роликов, а постоянное удаление такого препятствия нецелесообразно и требует затрат.
Самыми удобными и совершенными в технической реализации являются раздвижные консольные ворота. Они не ограничивают проема по высоте транспорта, не имеют нижних направляющих и передвигаются на консольных роликовых блоках по направляющей балке.

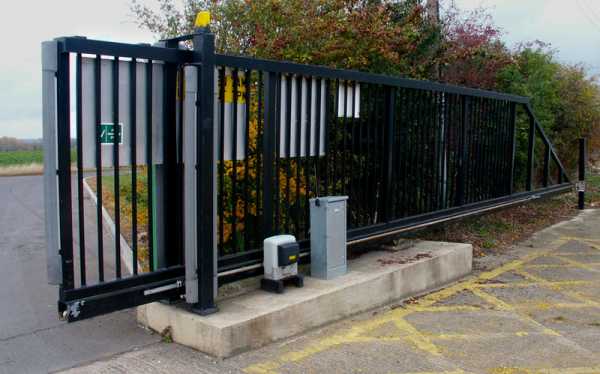

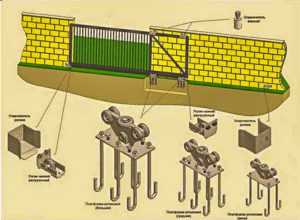

Устройство и расположение узлов на откатных воротах
- Рама полотна ворот. Как правило, изготавливается из металлической трубы квадратного или прямоугольного сечения. Обшивка профильной трубы согласовывается с заказчиком и может быть различного исполнения.
- К нижней части рамы закреплена несущая балка. Крепление осуществляется сваркой, что увеличивает надежность конструкции.
- Профиль балки позволяет размещать внутри изделия роликовые каретки, которые закреплены на плоскости (фундаменте). Балка с воротами свободно скользит на роликах и перемещается в заданном направлении.
- При полном закрытии ворот для снижения нагрузки на конструкцию применяется концевой ролик, фиксирующийся в нижнем улавливателе.
- Нижний улавливатель необходим для исключения провисания полотна в крайнем закрытом положении ворот.
- Верхний улавливатель обеспечивает фиксацию ворот в верхней точке полотна и исключает деформацию ворот при высоких ветровых нагрузках.
- Направляющая с роликами, расположенная на противоположном столбе от верхнего улавливателя предназначена для исключения бокового качения при движении ворот.
- Заглушка используется для предотвращения попадания грязи во внутреннюю часть балки.
- Опорный столб для крепления силовых элементов.
- Ответный столб.
- Специальный фундамент для крепления роликовых кареток.
Чтобы установить автоматику на откатные раздвижные ворота достаточно смонтировать электрический привод, закрепленный между каретками роликов. Движение полотно осуществляется с помощью зубчатой рейки, которую «толкает» привод в нужном направлении открывания или закрывания полотна ворот.
Дополнительно, при желании заказчика, откатные ворота комплектуются дистанционным управлением и устанавливаются средства сигнализации (маячки и индикаторы). Ручной привод позволяет легко сдвинуть раздвижные ворота, при отсутствии электроэнергии предварительно применив специальный ключ разблокировки.
Откатные консольные ворота — преимущества
Раздвижные ворота, укомплектованные автоматическим приводом, защищены от несанкционированного открывания, так как механизм блокирует движение полотна. Преимущества конструкции имеют отношение к потребительским параметрам, и обуславливают повышенный спрос на данные модели:
- Сохраняется полезная площадь территории участка. Откатные ворота сдвигаются вдоль забора или ограждения тем самым исключается повреждение автомобиля, который оставлен в непосредственной близости от полотна при случайной подаче команды на открывание;
- Отсутствие ограничений по верхним габаритам автомобиля;
- При обильных осадках в виде снега откатным воротам ни чего не мешает для нормального функционирования. Полотно вывешивается на расстоянии примерно 10 см от поверхности площадки;
- Ролики, отвечающие за свободный ход, расположены внутри балки, поэтому исключается попадание грязи на движущие механизмы. Откатными воротами легко пользоваться даже в ручном режиме открывания/закрывания полотна;
- На откатных воротах устанавливается автоматика и сигнализация, которые увеличивают комфорт эксплуатации изделия;
- Продуманная конструкция и фундамент консоли позволяют раздвижным воротам выдерживать значительные ветровые нагрузки в закрытом состоянии и при эксплуатации изделия.
Ограничения на откатные ворота раздвижные
Несмотря на явные преимущества, которыми обладают откатные ворота, есть и ограничения по установке конструкции, которые обусловлены особенностями эксплуатации данной модели.
- Откатные ворота должны сдвигаться в сторону ровного участка. Свободное пространство принимается исходя из полуторной длины проема. Это необходимо для правильного распределения нагрузок и соответственно обеспечит длительную эксплуатацию конструкции в будущем.
- Раздвижные ворота должны сдвигаться по ровному участку, поэтому не допускается изменение рельефа на пути следования полотна.
- Входные калитки лучше делать независимыми от ворот, так как встроенные двери будут иметь высокие пороги неудобные для прохода.
- Если прилегающий подъездной путь слишком узкий, то следует заранее определить траекторию маневрирования автомобиля и расширить предполагаемый проем для безопасного проезда без риска повреждения транспорта или механизмов на откатных воротах.
Раздвижные откатные ворота — этапы подготовки и монтажа
Откатные ворота могут быть установлены как во время возведения ограждения или забора, так и с использованием имеющихся опор при замене устаревших конструкций. Если планируется заменить старую модель раздвижными воротами, следует учесть ряд параметров:
- Вертикальность опорных столбов и их состояние исходя из расчетных нагрузок. В идеале, столбы должны быть изготовлены из бетона или кирпича с сердечником из металлической трубы, а фундамент должен исключать любые подвижки столбов относительно грунта;
- Возможность изготовить фундамент для закрепления роликовых кареток. Фундамент располагается вдоль забора, куда будет происходить движение полотна. Размеры армированного фундамента 500*2000 мм им глубиной, которая учитывает уровень промерзания грунта.
Если откатные ворота раздвижные будут устанавливаться одновременно с возведением забора или ограждения, то работы будут включать следующие этапы.
- Расчет проема. Как правило, владельцы участков ориентируются на собственные предпочтения, но для экономии денежных средств следует принимать во внимание, что европейский стандарт по проемам составляет 4 метра. Т.е. ширина проема не должна превышать этого размера. Большинство производителей выпускают комплектующие именно под этот стандарт, и купить необходимые узлы намного проще. При размерности ворот, превышающих 4 метра стоимость конструкции, будет намного выше стандартных моделей. Это обусловлено тем, что устанавливается другая консольная балка, которая сможет выдержать возросшие нагрузки.
- Выбор материала облицовки ворот. Облицовка на откатные ворота изготавливается из различного материала, соответственно изменяется вес конструкции, и применяются силовые элементы, способные работать с повышенными нагрузками. Наиболее распространенными материалами для обшивки считаются листовое оцинкованное профильное железо с покрытием, дерево и кованые элементы.
- Спецификация ворот и дополнительного оборудования. В компании производителе вам предложат рассмотреть имеющиеся спецификации моделей. Вы вправе выбрать наиболее подходящие конструкции, которые уже включают элементы безопасности и автоматику.
- Работы по разметке. Специалисты, привлеченные на монтажные работы, проведут разметку нулевого уровня, необходимого для определения беспрепятственного вектора движения конструкции. При необходимости выравнивания площадки, этот вид работ будет включен и предоставлен для согласования заказчику.
- Фундамент для роликовых узлов. Фундамент необходим для принятия основных нагрузок при движении конструкции и нахождении ее в состоянии покоя. Для предотвращения деформации ворот и подвижки фундамента при пучении грунта, следует учитывать глубину промерзания грунта в вашем районе.
- Прокладка электрического кабеля. Привод автоматических ворот работает от напряжения 220В или 380В, соответственно заранее планируется подводка кабеля и расположение коробки управляющего оборудования.
- Монтаж конструкции. Ворота устанавливаются через 7-10 дней (в зависимости от погодных условий) после окончания бетонных работ. Критерии правильного проведенного монтажа: откатные ворота легко передвигаются вручную; автоматика работает четко и без сбоев; сварочные швы зачищены и покрашены; отсутствие посторонних звуков при движении конструкции. Для правильной реализации всех мероприятий, рекомендуется обращение в специализированные организации. Квалифицированный персонал, наличие профессионального инструментария и практический опыт в области монтажа — это обязательные признаки добропорядочной компании. При соблюдении условий монтажа вы получите откатные металлические ворота с гарантией эксплуатации изделия на длительный срок.
Для правильной реализации всех мероприятий, рекомендуется обращение в специализированные организации. Квалифицированный персонал, наличие профессионального инструментария и практический опыт в области монтажа — это обязательные признаки добропорядочной компании. При соблюдении условий монтажа вы получите откатные металлические ворота с гарантией эксплуатации изделия на длительный срок. Таблица стоимости конструкции ворот без обшивки (в рублях)
| Высота | Ширина проема | ||||||
| 2000 мм | 2500 мм | 3000 мм | 3500 мм | 4000 мм | 4500 мм | 5000 мм | |
| 1500 мм | 34400 | 35000 | 35600 | 36100 | 36700 | 38600 | 47300 |
| 1800 мм | 34900 | 36600 | 37600 | 38500 | 39450 | 40300 | 48800 |
| 2000 мм | 36100 | 37200 | 38200 | 38200 | 40200 | 41200 | 49800 |
| 2200 мм | 36510 | 37600 | 38800 | 39900 | 41000 | 42100 | 50800 |
| 2500 мм | 36900 | 38200 | 39400 | 40600 | 41800 | 50600 | 51800 |
Таблица стоимости конструкции с двусторонней обшивкой профилированным листом (в рублях)
| Высота | Ширина проема | ||||||
| 2000 мм | 2500 мм | 3000 мм | 3500 мм | 4000 мм | 4500 мм | 5000 мм | |
| 1500 мм | 41050 | 41800 | 42550 | 43320 | 44070 | 47700 | 53220 |
| 1800 мм | 41700 | 42600 | 43500 | 43400 | 45200 | 46200 | 54720 |
| 2000 мм | 42050 | 43050 | 44100 | 45100 | 46100 | 47150 | 55800 |
| 2200 мм | 42500 | 43550 | 44700 | 45800 | 46900 | 47980 | 56850 |
| 2500 мм | 42900 | 44100 | 45270 | 46500 | 47700 | 56550 | 5 9000 |
moskomplekt-vorota.ru
Откатные ворота: выбор видов и конструкций
В последнее время стали широко популярны откатные ворота. Это связано с тем, что они имеют целый ряд достоинств, например, простота эксплуатации и экономия места. Популярность к ним стала приходить только с начала 2000 года, когда произошло существенное удешевление материалов, требующихся для изготовления подобных конструкций. При этом монтаж таких ворот и их автоматизация раньше стоили столько же, сколько недорогой автомобиль.
С развитием техники произошло существенное удешевление стоимости как самой конструкции, так и системы автоматизации. При этом откатные подвесные ворота стали устанавливать не только на промышленных объектах, но и на бытовых, например, на въездах во двор. Большинство конструкций напоминает противопожарные откатные ворота, которые широко применялись на промышленных предприятиях и других казенных объектах. Возникли и новые типы конструкций подобных ворот, например, телескопические ворота откатные.
Телескопические откатные гаражные ворота практически не занимают места, достаточно надежны, однако такая конструкция сложна, ее нельзя изготовить и смонтировать самому, стоимость (с учетом стоимости монтажа) будет очень высокой. При этом существуют гораздо более дешевые варианты, которые вполне реально реализовать самостоятельно, начиная с изготовления и заканчивая монтажом. О том, как сделать примитивные откатные ворота на рельсе или на роликах и о том, какие достоинства имеют подобные конструкции, будет рассказано ниже.
Вернуться к оглавлениюДостоинства подобных конструкций
Своей популярностью въездные откатные ворота обязаны определенным достоинствам:
- Возможность регулировать размер въезда для проезда транспорта практически любых габаритов.
- Большое количество рабочих циклов, высокая надежность.
- Высокие антивандальные характеристики.
- Возможность быстрого открытия.
- Возможность автоматического управления.
- Существенная экономия места и пространства, поскольку открывающаяся секция будет перемещаться параллельно ограде или стене.
К недостаткам можно отнести высокую стоимость, сложность конструкции и сложность монтажа. Откатные ворота для гаража можно изготовить только в том случае, если гараж достаточно широкий, т. к. им нужно место, чтобы смещаться.
Важно отметить, что существует большое количество схем таких конструкций. Это позволяет найти и подобрать схему под конкретные условия и на любой карман. Чтобы изготовить и установить примитивные откатные ворота на винтовых сваях необходимо запастись следующими материалами: арматурой, трубами (подойдут обычные стальные водопроводные), рельсом или швеллером для направляющих, металлическими метизами, швеллером или трубами для изготовления металлического каркаса, материалами для обшивки, роликами.

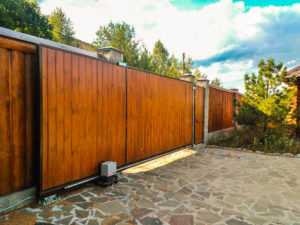

Ролики могут быть как специализированные фабричные, так и самодельные. В качестве обшивки могут служить различные материалы. Например, деревянные ворота обладают привлекательным внешним видом, а сам материал достаточно дешев. Откатные ворота из сэндвич-панелей (изготовленных не из металла) менее привлекательны и менее устойчивы к механическим воздействиям, но стоят очень дешево. А откатные ворота из сэндвич-панелей металлических практически неубиваемые, но довольно дорогие.

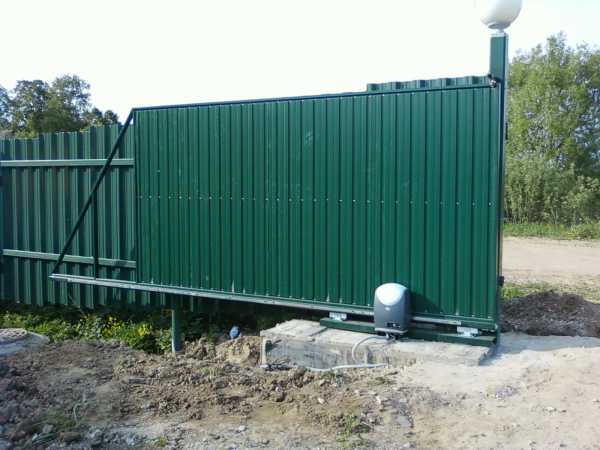

Классическим вариантов являются металлические ворота, их характеризует относительно низкая цена, они высокопрочные и надежные. Можно сделать и откатные решетчатые конструкции. Существуют и другие виды откатных ворот, например, консольные откатные ворота, кованые и др. Выбрать откатные ворота можно на любой вкус и кошелек. Для монтажа необходим сварочный аппарат, дрель и другие инструменты (в зависимости от выбранной конструкции ворот).
Важно отметить, что деревянные откатные ворота с калиткой более удобны, однако обойдутся несколько дороже. У какой-либо частной фирмы очень дорого приобретать откатные ворота с калиткой, в случае самостоятельного изготовления разница будет несущественна. Чтобы упростить процесс эксплуатации, можно сделать электрические приводы, однако в этом случае существенно поднимется стоимость, т. к. электрические двигатели — удовольствие не из дешевых.
Вернуться к оглавлениюПосле того как все необходимые материалы заготовлены и подготовлены инструменты, можно приступать к подготовительным работам.

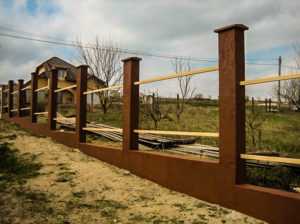

Возведение опор
Устройство откатных ворот довольно сложное. Сами ворота тяжелые, основными опорами для крепления являются столбы. Это связано с тем, что конструкция ворот обычно не только закрывает въезд, но и существенно перекрывает забор в закрытом положении. Наиболее оптимальной является схема ворот, в которых заступающая часть превышает в 1,5-2 раза сам проем.
Схема ворот
В этом случае такие ворота будут иметь достаточно высокую прочность (антивандальную). В случае нехватки места для отката с одной стороны, можно сделать двухстворчатые откатные ворота. К опорным столбам крепится сама рама ворот.
Эти столбы могут быть бетонными, кирпичными, металлическими и т.д. Наиболее оптимальным вариантом является возведение кирпичного столба с металлической арматурой и основой из металлической трубы. Это прекрасное сочетание надежности и стоимости. При этом глубина фундамента должна составлять около 1 м, а сам фундамент лучше сделать бетонным. При возведении таких столбов следует сделать закладки из металлического уголка (50х50 мм) или швеллера такого же размера. На каждый столб следует делать по 3 шт., закладки не должны выступать за кладку и быть в одной плоскости с кладкой. При этом от края столбов стоит отступить 8-12 см.
Вернуться к оглавлениюПроще монтировать откатные ворота со средней балкой или нижней, а не с верхней. Поэтому закладки следует предусмотреть и для крепежа балки.
Выбор фундамента
Поскольку подобные конструкции довольно тяжелые и опираются на землю, а не на петли, для них необходим фундамент.
Для этого необходимо выкопать траншею глубиной 1-1,2 м, на дно которой уложить песчаную и гравийную подушку. Далее делается заготовка из швеллера или рельса, по которому будут перемещаться ролики. Для этого к нему приваривается арматура (сечением около 15 мм). Это делается к торцам швеллера с обеих сторон с шагом 15-20 см. Длина арматуры должна быть равна глубине фундамента.
Далее в траншею устанавливается швеллер арматурой вниз, уровень установки швеллера должен быть равен уровню перемещения ворот, а ширина траншеи должна выступать за швеллер на 30-50 см с каждой стороны. После установки швеллера следует установить опалубку (лучше из шифера) и залить все бетоном.
После высыхания раствора фундамент можно считать готовым. Фундамент следует сделать такой длины, чтобы по нему могли перемещаться все ролики ворот (без их съезжания на землю). После заливки важно вывести въездные ворота на один уровень с дорогой. К земляным работам следует отнести и прокладку проводки, и монтаж электрооборудования (в случае автоматических ворот). Откатные механические ворота в ней не нуждаются.
Делаем ворота
Первым делом следует изготовить раму, она является основой всей конструкции. Для ее изготовления можно применять трубы водопроводные металлические, швеллер, уголок 50х50 мм. Материал нарезают на детали нужной длины, после чего сваривают. Обычно рама имеет прямоугольную форму, при этом важно сделать ребра жесткости (как вертикальные, так и горизонтальные). Их следует делать из того же материала, что и сама рама. Ребра жесткости обеспечивают прочность и надежность всей конструкции.
После того как рама сварена, ее грунтуют в 2 слоя и окрашивают. Особое внимание уделяют швам и труднодоступным местам. После этого можно собрать внутренний каркас (обрешетку) для обшивки ворот. Их прикручивают к раме и окрашивают.
В процессе работы необходимо соблюдать все правила техники безопасности, чтобы избежать травм.
Когда рама и внутренний каркас собраны, следует установить ролики. Ролики могут крепиться различными способами: болтами или сваркой. Это зависит от личных предпочтений и конструкции роликов. Наиболее оптимальным является болтовой крепеж, поскольку он позволяет быстро демонтировать и заменить ролики на новые. Это связано с тем, что ролики являются элементом, на который приходится основная нагрузка, поэтому они часто выходят из строя. Необходимы минимум 2 ролика, но желательно 3 или 4.
Вернуться к оглавлениюПосле того как рама с роликами готова, многие приступают к обшивке ворот, однако обшивать ворота лучше после их установки.
Установка
Технология установки проста, но требует определенной схемы, внимательности и много времени. Первым делом ворота поднимают, ролики ставят на подготовленный швеллер. При этом следует быть аккуратным, чтобы не сломать ролики. После установки рамы следует выставить уровень ворот (отрегулировать ролики по высоте). После этого следует установить поддерживающие ролики, которые будут перемещаться по балке на опорных столбах.
Далее к воротам необходимо прикрепить запорный механизм и ограничители хода. Запор должен защищать от несанкционированного открытия, а ограничители должны надежно защищать конструкцию от съезда роликов.
Как видно из описания, процесс монтажа достаточно прост, но на регулировку, обшивку и отделку конструкции может уйти много времени. Также крайне важно правильно отрегулировать ворота.
moigarazh.ru
Сдвижные телескопические ворота консольного типа. Откатные ворота телескопические
Откатные промышленные телескопические ворота консольного типа
Назад ВпередИнформация о воротах
Есть три важных свойства, которые выделяют телескопические откатные ворота от линейных изделий.1. Это компактные размеры в сложенном виде.
Компактные размеры позволяют решать две задачи: можно изготовить изделие в полный размер из неразборных полотен, не потеряв возможности перевозки его на место установки стандартным транспортом. Телескопические ворота на проем 12 метров в сложенном виде будут иметь длину не более 13 метров. Это же свойство (компактность в собранном виде) позволяет установить их в тех местах, где есть потребность экономии пространства, но нет достаточного количества места для отката линейной конструкции.2. Стабильность конструкции при больших размерах.
Теперь о стабильности конструкции. Телескопические ворота состоят из трех ворот — системы из двух ворот, которая несет третьи ворота. Система имеет четыре точки опоры и связанную конструкцию из полотен. Такая рама гораздо стабильнее линейной конструкции. Она более устойчива к нагрузкам на изгиб в горизонтальной плоскости (ветер) и кручение (сохранение целостности при суммарных нагрузках).3. Скорость открывания в автоматизированном режиме.
У телескопических ворот есть еще одно отличительное свойство, которое может быть полезно при управлении широкими проемами. Будучи автоматизированными, они открываются в два раза быстрее линейных ворот, так как рама и внутреннее полотно приходят в движение одновременно.Эти свойства позволяют решать нестандартные задачи. Перекрывать большие проемы не теряя удобства управления и надежности работы и устанавливать ворота откатного типа в ограниченных пространствах.
Проект телескопических ворот
Готовое изделие
Проем в 17500 мм перекрывается одной единицей ворот. Обращайтесь, теперь мы можем и такое.
Наверхwww.bobmaster.ru
Откатные телескопические ворота консольного типа
Для промышленных, коммерческих предприятий организация надежной и безопасной въездной зоны стала важной задачей. Для перекрытия проемов, например, шириной от 4 и больше метров, наиболее эффективным решением является установка сдвижных телескопических ворот консольного типа.
Их главные конструктивные особенности – уменьшенное расстояние под откат ворот, высокая скорость открытия/закрытия, повышенная устойчивость конструкции. Промышленные телескопические ворота отлично подойдут для логистических комплексов, производственных территорий и крупных инфраструктурных объектов.
Особенности эксплуатации сдвижных ворот консольного типа
Современные откатные конструкции не требуют размещения стационарных направляющих для роликовых механизмов. Поэтому проезд будет полностью свободным, без ограничений по высоте транспорта. Для промышленных компаний это существенно снижает затраты, позволяя максимально оптимизировать производственные процессы.Главные особенности такого оборудования следующие:
- устройство крепится на специальной балке, которая складывается “в гармошку” при открывании проезда;
- ворота оснащены системами автоматического управления с дистанционным контролем;
- их скорость в два раза выше, чем у обычных ворот;
- для отката не требуется больше места, чем ширина перекрываемого проема;
- оборудование обладает высокой надежностью, обслуживание практически не требуется;
- при правильно выполненном монтаже телескопические ворота долговечны и надежны. Монтажные работы подразумевают подготовку основы конструкции для надежного удерживания рамки ворот и телескопической системы. При подборе комплектующих следует обра
ep2nnov.ru
Противопожарные телескопические ворота | Откатные противопожарные ворота
Противопожарные телескопические ворота
Простота и удобство в эксплуатации

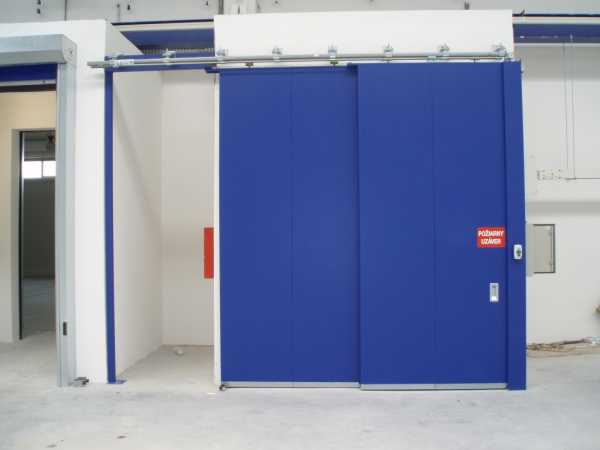

Противопожарные откатные ворота, производятся по индивидуальным размерам покупателя. Откатные ворота поставляются в нескольких модификациях.
Конструкция состоит из индивидуальных сегментов, которые соединяются в единое полотно. Сегменты производятся из оцинкованной стали, толщиной 1 мм. Конструкция панелей заполнена специальным изолирующим материалом и не имеет температурного моста. С трех сторон по периметру ворота обрамлены специальным изолирующим профилем из вспенивающегося материала. Раздвижной механизм регулируется как вертикально, так и горизонтально.
1-ств. И 2-ств. – каждое полотно состоит из 2–3 секций, которые телескопически откатываются одно за другим.
- Сервисная дверь в следующем исполнении:
- EI 30 дверь с порогом
- EI 60/EI 120 дверь без порога
- EI 60/EI 120 дверь анти-паника без порога
- Сервисная дверь и люк могут быть встроены в среднее полотно
Поверхность ворот Оцинковка- Ворота производятся из высококачественной оцинкованной стали, которая не требует дополнительной обработки
- Стандартное покрытие (оцинковка) может использоваться как конечное благодаря специальной технологии сбора индивидуальных секций, которая исключает сварку
- Стандартные цвета по RAL:7035, 9002, 9006 – Индивидуальные секции поставляются окрашенные. Боковой лабиринт в стандартном исполнении только оцинкованный; окрашивание лабиринта возможно за дополнительную оплату
- Окрашивание в другие цвета по RAL – Индивидуальные секции окрашиваются в цвет по RAL, в соответствие с выбором заказчика
- Встроенная система электромагнитного тормоза состоит из электромагнита с тормозным устройством, которое позволяет регулировать скорость закрывания.
- Электромагнитный тормоз позволяет останавливать створку ворот в любом положении.
- В случае тревоги, электромагнит отключается, и створка ворот закрывается под действием силы тяжести.
- Данная опция не позволяет регулировать скорость закрывания ворот.
- Створка ворот останавливается только в конечном положении — в открытом или закрытом.
- В случае тревоги, электромагнит отключается, и створка ворот закрывается под действием силы тяжести.
- Простейшее приспособление в случае тревоги обеспечивает автоматическое закрывание ворот. Пломба расположена на тросах системы противовеса и тает в случае пожара.
- Рекомендовано для ворот, разделяющих пожарные секции с разными температурными режимами или помещения с доступом только для авторизованного персонала.
- Блок управления, рассчитанный на 230 V/6 A, контролирует электромагнитный тормоз или электромагнит.
- Может отправлять и получать сигналы с центрального пульта управления; дополнительно устанавливается резервный аккумулятор 24 V, который предотвращает немедленное закрытие ворот в случае простого отключения электричества (не тревога).
- Может быть подключен к автономной станции оповещения.
- Кнопка 24 V/10 W DC, для отключения подачи напряжения. Нажатие на кнопку разблокирует ворота на 130 с. Повторное нажатие блокирует ворота.
- Может быть использована для контроля электромагнитного тормоза.
- Блок управления с преобразователем частоты обеспечивает плавное скольжение створки при открытии и закрытии ворот.
- В систему включены контрольные кнопки с обеих сторон ворот и фотодетектор.
- В случае тревоги, привод закрывает ворота либо по сигналу от EFS (электронная пожарная сигнализация), либо от системы автономного оповещения.
- Обеспечивает частичное открывание ворот для прохода людей, а так же экстренное открывание.
- Данный блок управления с преобразователем частоты и 230 V/20 A только для приводов EFS.
- Дополнительный аккумулятор для закрывания ворот при отключении электричества.
- Доп. Устанавливается автономная система оповещения (“датчик сброс” требуется дополнительно).

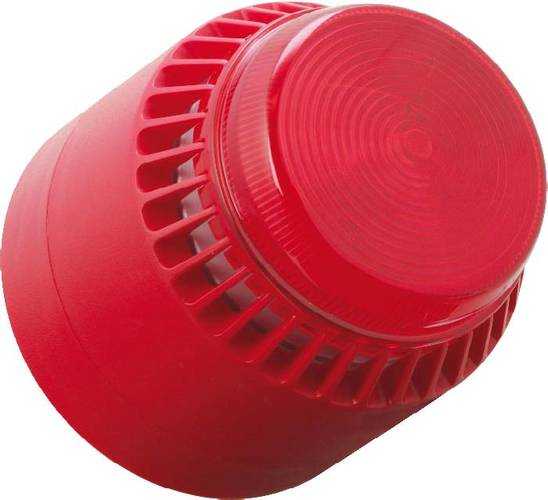

- Звуковая и световая сигнализация закрывания ворот.
- Датчики устанавливаются в количестве 2 шт. с каждой стороны от ворот.
- Существует несколько вариантов датчиков: дыма, температуры и комбинированные.
- Инфра красный датчик движения.
- После открытия ворота автоматически закрываются через заданное время.
- Одно-и многоканальное мобильное устройство дистанционного управления в промышленных конфигурациях позволяет дистанционно открывать ворота.
- Одновременно необходимо устанавливать приемник сигнала пульта управления.
- Обеспечивает открывание ворот для транзита подъемно-транспортного оборудования.
- Используется для фиксирования движений.
- Предотвращает закрывания ворот в случае, если под ними находится человек.
- Компактный защитный кожух направляющего рельса из оцинкованной стали.
- Дополнительной изоляции не требуется. Ворота тестировались на огнестойкость без кожуха.
- Замок PZ встроен в дверь.
- Стандартная комплектация – двусторонний цилиндр; по запросу цилиндр может быть установлен с одной стороны.
- Стандартный размер остекления 300×500 мм (сертификат распространяется на остекленную дверь).
- Напольная щетка на алюминиевой направляющей ограничивает циркуляцию воздуха и попадание крупного мусора
- Проход в свету стандартного размера 800×1970 мм.
- Гладкая 1-створчатая дверь с фальцем и порогом устанавливается для экстренной эвакуации
- Проход в свету стандартного размера 900×1970 mm.

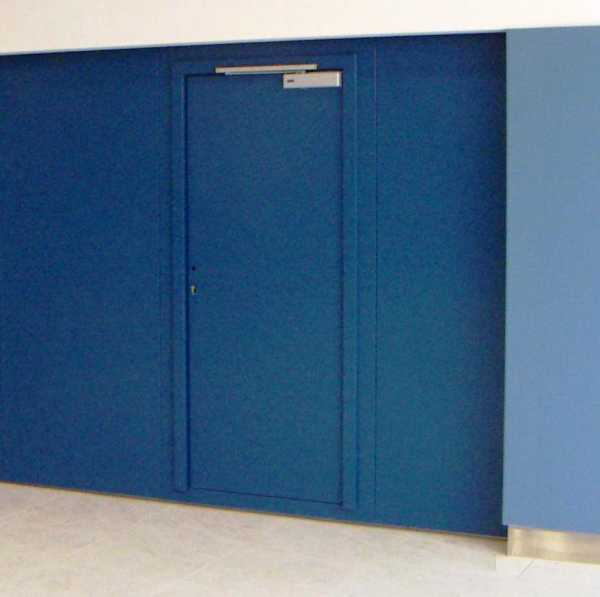

- 1-створчатая гладкая дверь с фальцем, без порога устанавливается в полотно ворот.
- Данный тип двери используется как в общественных зонах, так и в промышленных
- Аксессуары: ручка с обеих сторон.
- Проход в свету стандартного размера 1100×1970 мм.
- 1-створчатая гладкая дверь с фальцем, без порога устанавливается в полотно ворот; дверь не может быть заперта и оснащена замком с шариковым ригелем. Замок не требует установки ручки, и, соответственно ни что не будет цеплять одежду людей при эвакуации
- Врезной замок для запирания сервисной двери
- Цилиндр с ключами
- Замок «анти-паника» для экстренного открывания двери рукой или автоматически, без использования доп. приспособлений в случае тревоги, даже при условии, что дверь заперта.
- Цилиндр с ключами
- Врезной замок с шариковым ригелем для открывания двери «анти-паники»
- Дверное полотно не запирается
- аксессуары для замка и ручки
- универсальная ручка-раковина, минимизирует толщину полотна
- FAB SMART доводчик для макс. веса полотна 80 кг.
- FAB DC 335 доводчик для макс. веса полотна 100 kg
- DORMA встраиваемый доводчик
Заказчик организует структурные проемы для монтажа в соответствии с требованиями поставщика и в соответ -ствие с типом дверного косяка и перемычки проема.
Уровень пола и стен должен быть выровненным; отклонение может составлять не более 3х мм/м.
Противопожарные откатные ворота SGS (EI 60)

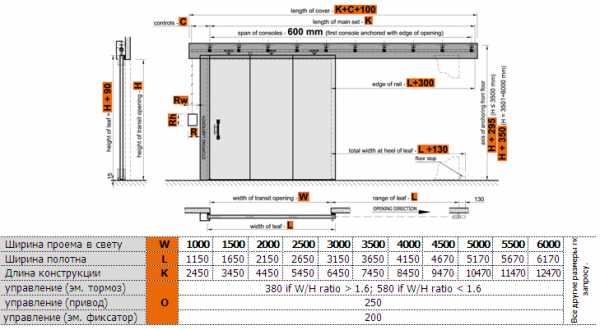

SGS 1-створчатые ворота (EI 60)
Заказчик организует структурные проемы для монтажа в соответствии с требованиями поставщика и в соответ -ствие с типом дверного косяка и перемычки проема.
Уровень пола и стен должен быть выровненным; отклонение может составлять не более 3х мм/м.
Противопожарные откатные ворота SGS (EI 90 — EI 120)

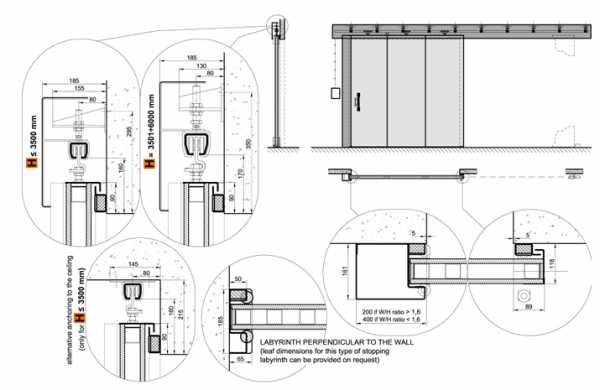

SGS 1-створчатые ворота (EI 90 — EI 120)
SGS 2-створчатые ворота (EI 90 — EI 120)
www.wbodoorconsult.com
