Каждый собственник земли хочет обустроить и спланировать дачный участок: обязательно должно быть уникальное место, где будет приятно проводить время. Если сделать беседку, тогда в ней можно проводить время. Сооружение, возведенное своими руками, станет привлекательной изюминкой стиля ландшафтного дизайна, если это будет восьмиугольная беседка.

Проект восьмиугольной закрытой беседки из дерева

Приглашенные друзья смогут оценить постройку со всеми ее многочисленными достоинствами.

Вернуться к оглавлению

Содержание материала

Лучше купить восьмиугольную беседку или построить

Есть три варианта поставить у себя на участке беседку:

• Купить;
• Заказать чертеж дачной беседки и сделать ее своими руками;
• Самостоятельно выполнить эскиз помещения и поэтапно построить его.

Готовое сооружение бригада строителей установит за считаные часы. Главной задачей владельца земли станет определить участок, где беседка будет располагаться, а также выбрать вид самого строения.

Однако цена сооружения в этом случае может оказаться высокой.

Если финансовое положение у владельца дачи стабильное, тогда он может себе позволить воспользоваться первым вариантом. Когда у дачника средний достаток, ему, кроме функциональности сооружения, важна и его цена. Практичный вариант — продумать дизайн будущего строения и заказать строительной компании только чертеж восьмиугольной беседки.

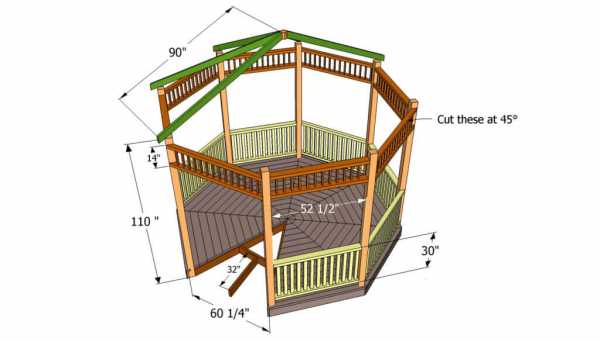

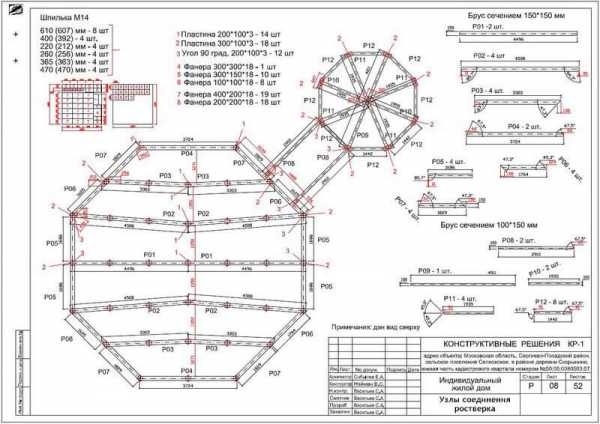

Подробный чертеж с размерами восьмиугольной беседки

Все необходимые работы сделать самостоятельно. Приняв такое решение, дачник получает возможность сэкономить. Если хозяин земельного участка сам сможет начертить план и выполнить необходимые расчеты, то его затраты на строительство станут еще меньше. Однако следует помнить, что успех проекта во многом зависит от правильно составленных чертежей.

Вернуться к оглавлению

Причины выбрать восьмиугольную беседку для своего сада

Когда собственник дачного участка хочет обустроить у себя на земле помещение для комфортного отдыха, прежде всего ему предстоит позаботиться о выборе типа постройки. В зависимости от предпочтений хозяина беседка может быть в едином стиле с домом и другими хозяйственными постройками или резко отличаться по дизайну. Такое решение создает на территории сада отдельную смысловую зону.

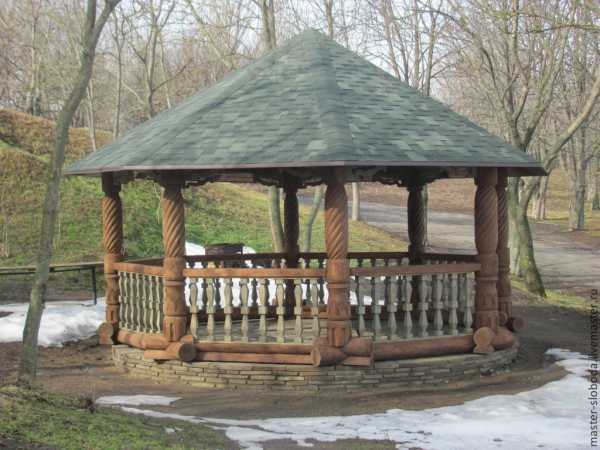

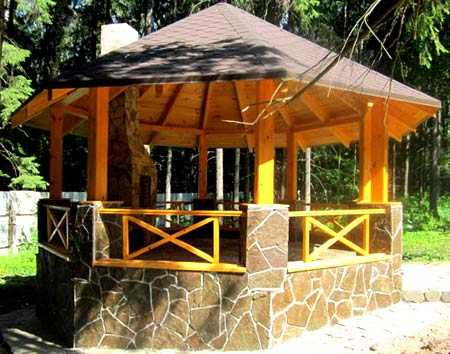

Оригинальный проект восьмиугольной беседки с фундаментом из натурального камня

Своими руками вы можете возвести оригинальное сооружение, которое благодаря простой конструкции и доступности строительных и отделочных материалов будет смотреться не хуже готовых изделий. У этой постройки есть следующие положительные свойства:

• эстетичность;
• вместительность;
• прочность;
• комфорт.

Деревянная восьмиугольная беседка — великолепное сооружение. Оно идеально вписывается в ландшафтный проект участка, где бы ее ни разместили. Конструкция одинаково хорошо смотрится на отдаленном участке или на возвышенности. Внутри сооружения поместится много людей: все члены большой семьи или целая компания неразлучных друзей. Конструкционное решение позволяет обеспечить минимальное воздействие нагрузок: снеговых или ветровых. Неблагоприятные погодные явления не смогут нанести никакого вреда прочной постройке.

Чертеж конструкции крыши беседки

Круговое размещение позволяет всем гостям комфортно общаться между собой. Если сделать беседку из брусьев, то в ней легко создать оптимальный микроклимат для человека. Когда жарко, беседка хорошо продувается и практически не нагревается солнцем. Натуральная древесина — экологически чистый материал, используемый в строительстве. Дерево не вызовет аллергических реакций. Оно не выделяет вредных веществ. Кроме того, многие деревья обладают положительной биоэнергетикой. Такая способность — только у некоторых пород:

• дуба;
• сосны;
• березы;
• клена;
• липы;
• ясеня.

Вернуться к оглавлению

Поэтапное строительство восьмиугольной беседки своими руками

• Основание. Чтобы возвести своими руками деревянную конструкцию, заливают основание из ленточного фундамента. Перед заливкой делают разметку. Для этого используют рулетку, колышки и шнур. Сначала отмечают квадрат 3х3 м. Фигуру делят на восемь частей. Установка лаг пола беседки на столбчатом фундаменте

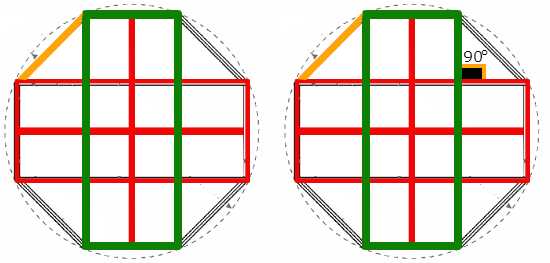

  Для получения восьмиугольника срезают углы. Нарисовать восьмиугольник поможет и круг. В середину вбивают столбик, к основанию которого привязывают веревку. Она не должна растягиваться. На другой конец прикрепляют колышек. Круг рисуют самодельным циркулем. Фигуру делят на восемь частей, а точки пересечения соединяют прямыми линиями;

• Устройство траншеи и песчаной подушки. Натянутая бечевка для разметки служит ориентиром, где копать траншею. Ее ширина должна быть не менее 15 см, а глубина — 40 см. В траншею устанавливается деревянная опалубка. Доски по углам скрепляются саморезами. В траншею насыпают песок для устройства подушки. Его тщательно утрамбовывают и закладывают арматуру. В каждый угол будущего строения необходимо сделать монтаж анкера;
  Залитый в опалубку ленточный фундамент под беседку

• Сборка каркаса. После подготовки основания устанавливают вертикальные опоры и верхнюю поперечную обвязку. Необходимо, чтобы у будущей беседки была жесткая конструкция. В качестве материалов для опор используют брусья 100х100 мм. После выполнения заготовок по углам своими руками на 10 мм снимается фаска:
  • Снизу на торце брусьев просверливают отверстия. Диаметр каждого должен быть 12 мм, а глубина — 120 мм;
  • Подготовленные столбы-опоры устанавливаются по углам и в центр основы. Их надевают на прутки из арматуры и закрепляют саморезами. Используйте для крепления уголки из металла;
  • Уровень позволяет выровнять все поставленные опоры. Если в этом есть необходимость, зафиксируйте их деревянными раскосами;
  • Горизонтальную обвязку крыши устанавливают сверху. Ее изготавливают из досок 50х100 мм. Сборка каркаса восьмиугольной беседки

    Необходимо выполнить обрезку доски под углом 22,5 ̊ с торца, чтобы можно было без труда ее подогнать. Доски прикрепляют саморезами к вертикальному столбу-опоре;

  • Выполняется обшивка стен. Бюджетный вариант — это доска, имеющая толщину 30 мм. Она может служить материалом для изготовления подоконников своими руками.
• Кровельное покрытие. Красивая крыша может быть спроектирована из разнообразных материалов:
  • гибкой черепицы;
  • металлической черепицы;
  • ондулина;
  • дерева;
  • шифера.

У каждого варианта свои характеристики. Любой из вышеупомянутых материалов можно уложить своими руками.

Изготовление крыши — трудоемкий момент, при этом работы выполняются на высоте.

Деревянная крыша для восьмиугольной беседки

Весьма оригинально смотрится крыша из дерева. Можно применять для строительства доску 25 х 150 мм.

1. Выпилите восемь элементов с размером 1060 мм. С двух сторон внутрь отложите 20 градусов. Для крыши потребуется подготовить 104 доски, при этом элементы последующего ряда короче предыдущего на 80 мм.
2. Доски первого ряда укладываются следующим образом. Первая укладывается так, чтобы края оказались на центральной части стропил. Все элементы первого ряда фиксируются одним гвоздем. Под эти доски требуется подкладка с толщиной 25 мм.
3. Завершив укладку первого ряда, зафиксируйте доски с помощью гвоздей или саморезов. Закрепите оставшиеся ряды. Над ступицей верхнюю часть закрывают кровельным покрытием.

Восьмигранная беседка радует глаз. Крыша, возвышающаяся над сооружением, привлекает всеобщее внимание. Прохожие замечают ее издалека.

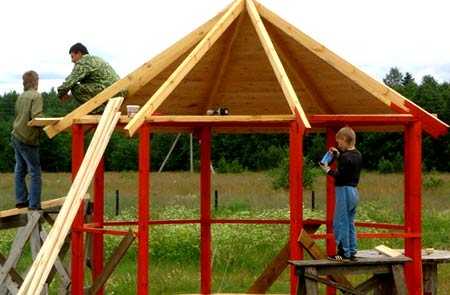

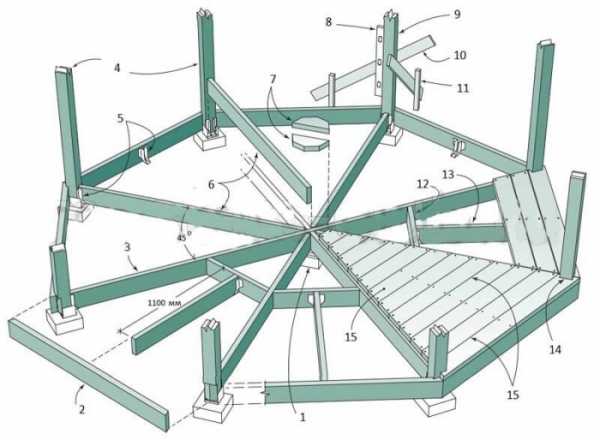

Схема устройства каркаса и крыши беседки

Если за крышей правильно ухаживать, тогда можно рассчитывать на продолжительную эксплуатацию. Самобытную конструкцию легко укладывать своими руками. Доски обладают небольшим весом. Их легко удерживать в руках во время работы. Если убирать с верхней конструкции снег, тогда можно продлить срок ее службы. Хозяин должен проводить текущий ремонт вовремя своими руками.

Осмотр поможет выявить изъяны. Если в покрытии появились щели, их следует заделать своевременно.

Нет необходимости применять паро- или гидроизоляцию. Если перекрыть доступ воздуха, можно испортить древесину. Строительство восьмиугольного сооружения из экологичных материалов всегда остается в тренде. Хозяин участка в любой момент сможет отдохнуть в ней и даже вздремнуть.

Для внутреннего убранства сооружения отлично подходит садовая деревянная мебель. Если украсить изделия резьбой, они приобретут особую привлекательность. Внутри строения всегда будет комфортно и тепло. С дизайном внешнего оформления беседки можно экспериментировать на свое усмотрение. Декоративные элементы в виде резных деревянных украшений передадут строению очарование восточного стиля. Вход в помещение могут охранять фигуры мистических зверей.

proekt-sam.ru

идеи для дачи, поэтапная фото и видеоинструкция

Восьмигранная форма беседки выглядит интересно и нестандартно на фоне классических деревянных построек. Так как самостоятельный процесс строительства не такой сложный (даже круглую крышу сделать не проблема), то мы решили показать подробную инструкцию по возведению беседки данной формы.

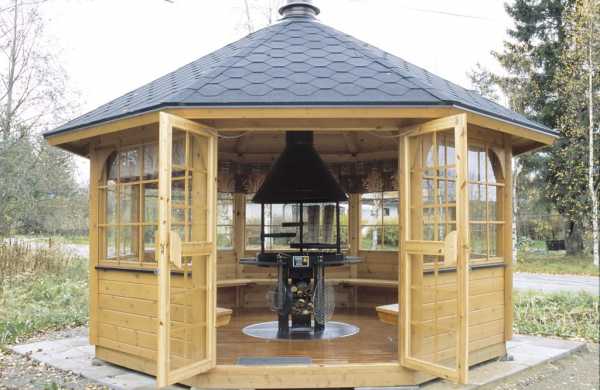

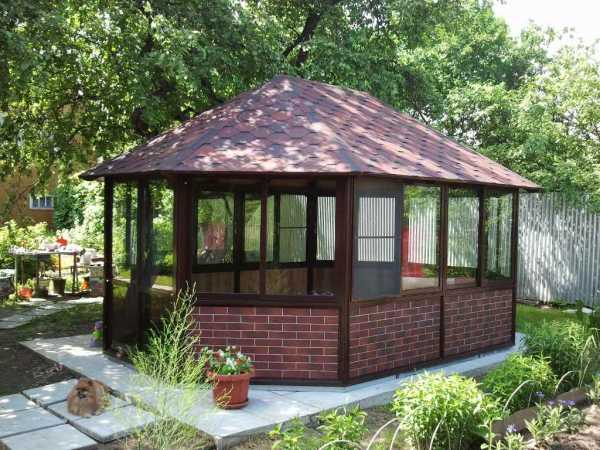

Восьмигранная беседка с открывающимися окнами

Восьмигранные сооружения часто путают с шестигранными, особенно если размеры небольшие. Технология строительства в обоих случаях идентичная, разве что углы сторон будут немного отличаться.

Так как вы, скорее всего, заинтересованы в покупке или постройке собственной беседки, я бы хотел привести несколько интересных идей для дачного участка.

Они отличаются по материалу и устройству крыши. если вам эти фото неинтересны, то рекомендую сразу же переходить к инструкции по возведению.

Фотоидеи дизайна

Из бруса

Брус является наиболее универсальным строительным материалом для беседок, в том числе и восьмигранных. Его можно с удобством использовать как для возведения опорных столбов, так и стропильной системы.

Рынок предлагает большое количество форматов беседок из бруса: застекленные, открытые, с обрешёткой и без неё.

Даже учитывая сложную многогранную форму, вы сможете подобрать оптимальный для вас вариант.

Из массивного бруса

Застекленный вариант

С обрешёткой из дерева

Из бревна

На создание рубленной постройки из брёвен может уйти даже меньший объём материала, чем с классической квадратной или прямоугольной формой. Предлагаю изучить фотографию ниже, на которой это очень хорошо показано.

Для возведения используются короткие бревна, которые укладываются в углах постройки. А сами стены получаются открытыми (в перспективе их можно закрыть любым обшивочным материалом).

Полноценный бревенчатый домик

Из металла

Металлические постройки отличаются высокой ценой и долговечностью, поэтому и стоимость данных конструкция заметно выше деревянных аналогов. К тому же восьмиугольная форма подразумевает большое количество элементов в каркасе, а это дополнительный труд для сварщика и строительные ресурсы для вас.

Выглядят подобные строения потрясающе. Вне зависимости от вида металла — профильные трубы или массивные стальные столбы, сооружение получаются утонченным и изысканным. А если оно еще и вписывается в дизайн дачного участка, тогда вообще всё становиться еще эффектнее.

Из пеноблоков

На просторах интернета была найдена всего лишь одна фотография беседки из пеноблоков именно восьмигранной формы. Тем не менее идеи вполне достаточно, чтобы понять внешний вид и основы строительства.

Домик представлен в остекленном варианте. Предположу, что на монолитном фундаменте. Постройка получилась капитальной, но из-за небольшой цены пеноблоков далеко не самой дорогой и элитной.

Из кирпича

Кирпичные беседки очень часто встречаются в шестигранном формате, но несколько идей для восьми граней были также обнаружены. Ниже представлена фотография с кирпичной обшивкой столбов.

Разновидности крыш

Круглые

Форма круга всегда вызывает удивление и восхищение. Если задуматься о самостоятельном возведении подобной крыши, то и не сразу решишь с чего начать.

На самом деле круглая конструкция не очень сложная. Главное ровно уложить обшивку крыши на деревянную обрешётку, а кровля уже не самая большая проблема.

Если речь идет о поликарбонате, то процесс его укладки на крышу заметно отличается. Благодаря своей гибкости. его можно просто изогнуть и закрепить на крыше с помощью кровельных саморезов. Насколько проще выполнить подобный монтаж по сравнению с деревом — большой вопрос.

С двумя ярусами

Интересные проекты всегда имеют определенную «изюминку» в дизайне. В данном случае это двухъярусная крыша, которую называют башенкой в программе «Фазенда». Речь идет не о полноценной беседке с двумя этажами, а именно с декоративным элементом на крыше.

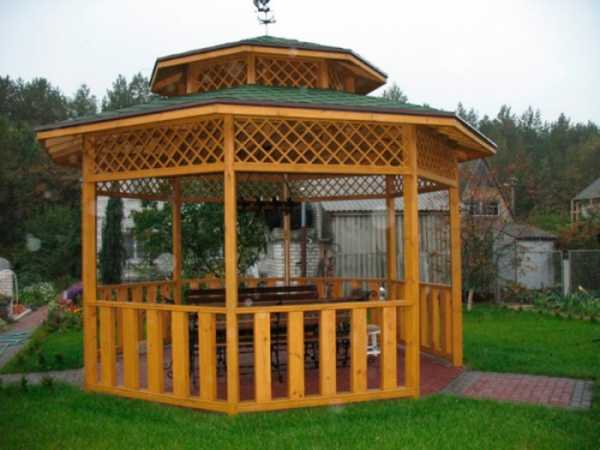

С двухъярусной крышей

В форме конуса

Регулируя угол наклона скатов, можно создать крышу в форму конуса. Беседка внешне будет выглядеть более высокой и массивной, хотя, кроме обшивки и удлиненных стропил, вам ничего больше не понадобится.

Помимо эстетического момента, присутствует еще другой полезный конусообразной формы: снег не будет задерживаться на кровле, а это, в свою очередь, уменьшит вероятность протекания.

Подготовка к строительству

В качестве основы для строительства была взята восьмигранная беседка фирмы «ДОМтебе» БС-227. Помимо прекрасной видеоинструкции с поэтапной сборкой (она представлена в конце статьи), строители перечислили все необходимые строительные материалы и представили качественные фотографии.

Беседка «ДОМсебе» БС-227

Выражаю им огромную благодарность, так как нечасто встретишь в интернете действительно хорошие и интуитивно-понятные разборы строительства беседок. Полагаю, вы также оцените их труд и вам пригодится данная информация.

Строительный материал

Производство большинства материалов для данной фирмы поставлено на поток, поэтому некоторые размеры немного удивляют (например, брус 90 на 90 мм в нижней обвязке).

Совершенно необязательно использовать конкретно предложенный строительный материал. Если вам проще использовать брус 100 мм, то используйте его. Хотите обшить кровлю ОСП? Нет никаких проблем. Даже кровлю производители предлагают на выбор — от мягкой черепицы до профнастила.

Готовый строительный материал

• Размеры беседки: 3,6 м линейный размер.
• Фундамент: фундаментные блоки 20 на 20 на 40 см.
• Лаги пола: брус 90 на 45 мм.
• Пол: палубная доска 140 на 35 мм.
• Нижняя обвязка: брус 90 на 90 мм (можно использовать 100 на 100 мм).
• Столбы: используется резные столбики, поэтому сразу рекомендация — используйте брус 100 на 100 мм.
• Стропила крыши: 140 на 35 мм.
• Обрешётка потолка: имитация бруса или доска 140 на 20 мм.
• Кровля: гибкая черепица.

Фото готовой постройки

Представленная беседка — ориентир, который должен получиться после выполнения всех шагов в инструкции по строительству. Некоторые материалы вы можете подобрать под себя, так как вполне вероятно, что у вас есть собственные предпочтения в выборе обшивки, пола, кровли и даже столбов основания.

Фото готовой беседки

Процесс возведения

Подготовка площадки

В первую очередь вам необходимо выбрать площадку, на которой будет располагаться будущая постройка. Место должно быть максимально свободным и удобным для отдыхающих.

В идеале должно остаться место под мангал или барбекю, так как отдых редко не сопровождается жаркой мяса на углях.

Фундамент

Для возведения фундамента используются цементные фундаментные блоки с размерами 20 на 20 на 40 см в количестве 12 штук. Под каждый угол укладывается по 1 блоку, а под лаги пола дополнительно размещают еще 4 блока. Поверх блоков кладут слой гидроизоляции, обычно для этих целей используют рубероид.

Так как блоки необходимо выставить чётко по уровню, то для этого необходимо будет выкапывать часть грунта из-под блоков, чтобы все они лежали в одной плоскости.

Разметка под фундамент (столбики)

Установка фундаментных блоков

Нижнее основание

Поверх блоков укладываются 8 одинаковых бруса, которые скрепляются между собой металлическими уголками под углом 135 градусов. Под этим же углом необходимо будет отрезать каждый брус с двух сторон, чтобы все они соединились между собой без остатка. В итоге получается нижняя обвязка правильной восьмиугольной формы.

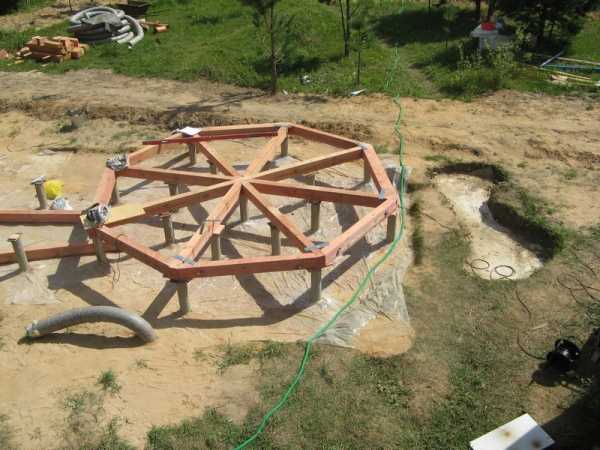

Нижняя обвязка и фундамент

Металлические уголки можно использовать на 90 градусов. Перед началом работы их нужно будет выгнуть под 135 (при закручивании саморезов они сами выгнуться под нужный градус).

Лаги пола

Помимо обвязки, необходимо закрепить лаги, поверх которых будут укладываться доски для пола.

Обратите внимание: один из брусков идёт перпендикулярно ко всем остальным. Он добавляет дополнительную устойчивость полу, чтобы он не прогибался под тяжесть людей и мебели.

После возведения нижнего основания оно обрабатывается специальными пропитками. Более подробно антисептики мы рассматриваем в публикации про покраску беседки.

Обработанные лаги и нижняя обвязка

Пол

Палубные доски пола укладываются параллельно входному проёму. Не знаю, есть ли здесь какой-то практический смысл, но для соблюдения технологии строительства пола предлагаю сделать также, как на предложенном ниже фото.

Чтобы не ошибиться с размерами каждой доски, можно сначала приложить длинные доски, а затем выпирающие части отрезать.

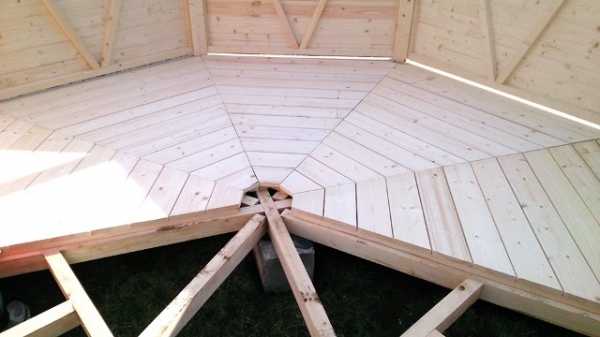

Уложенный пол

Каркас

Так как для каркаса используются резные столбы, которые вдобавок ко всему еще и крепятся с помощью герметика на пол, то имеет смысл внести какую-нибудь альтернативу из простых строительных материалов.

Установка первого столба

Готовые опорные столбы (деревянные подпорки будут убираться)

Для восьмигранной беседки вполне достаточно будет столбов из бруса 100 на 100 мм, закрепленных на металлические уголки снизу и сверху. Основная задача, выставить их строго по уровню, иначе устойчивость крыши заметно пострадает.

Верхняя обвязка

По аналогии с нижним основанием, верхняя обвязка состоит из 8 брусков, соединенных между собой под углом 135 градусов. Крепление осуществляется с помощью металлических уголков, которые фиксируют опорные столбы  их обвязку. На фото ниже показано данное соединение.

Готовая верхняя обвязка

Крепление верхней обвязки к столбу

Крыша

Устройство крыши не сильно отличается от четырёхскатной. Основание крыши составляют стропила, обшитые деревянной обрешёткой, поверх которой уложена кровля. На фотографии ниже показан процесс монтажа стропильной системы, места соединения стропильных ног и обрешётка.

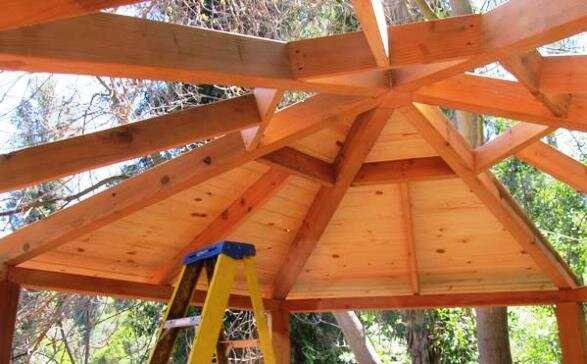

Вид крыши снизу

Для создания обрешётки крыши понадобится постоянно подниматься наверх, измерять размеры, затем спускаться, отрезать одну рейку, потом подниматься, крепить её и так по кругу.

Целесообразнее либо снять размеры сразу и все доски отрезать на земле, либо крепить длинные доски (по аналогии с полом), а потом отрезать остатки. В первом случае выше риски, а во втором больше отходов.

Установка первых стропил

Следующий шаг

Установка ригеля для дополнительное опоры

Кровля

Монтаж мягкой черепицы происходит снизу вверх на листы ОСП. Достаточно изучить инструкции в упаковке, после чего вы уже готовы самостоятельно заниматься кровлей. Важно соблюдать технику безопасности, так как работа на высоте имеет серьезные риски.

Помимо мягкой черепицы, вы можете использовать любой другой вид кровельного материала.

Укладка мягкой черепицы

Завершающий этап

Декор

Для украшения выше построенной беседки используются следующие элементы:

• Покраска. По большей части используются классические антисептические средства типа Пинатекса и Акватекса, но выглядит постройка прекрасно.
• Деревянная обрешетка. По верхней части сооружения устанавливаются узкие, но длинные рамы, внутри которых расположены деревянные рейки, создающих красивую обрешётку.

Осмотр готовой беседки

Пошаговая видеоинструкция

На фоне большинства видеозаписей на Youtube, данная видеоинструкция по строительству является очень «свежей» — от 8 марта 2017 года.

Фирма «ДОМсебе» не поленилась создать прекрасный видеоролик, в котором показаны основные моменты возведения восьмиугольной конструкции.

besedkis.ru

Восьмигранная беседка своими руками с поэтапными фотографиями

Содержание статьи

При проектировании территории загородного участка многие владельцы стремятся создать небольшой уютный уголок, в котором можно насладиться всеми прелестями загородного отдыха. Одним из его основных элементов часто становится восьмигранная беседка, сделанная своими руками – небольшое многоугольное здание под многоскатной крышей с открытыми, частично открытыми или полностью загороженными стенами.

Вариантов конструкций подобных строений множество, но общие принципы изготовления, как правило, одинаковы для всех видов. О том, как построить беседку на дачном участке или сделать её близ загородного дома и пойдет речь в дальнейшем.

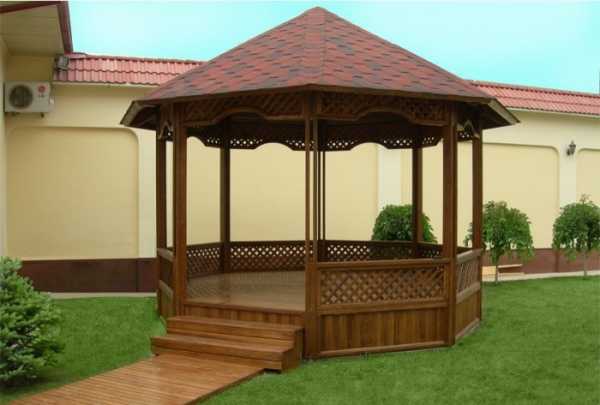

Классическая восьмигранная беседка

Подготовительные работы

Выбор размера беседки

До приобретения материалов и начала работ следует определиться не только с местом и размерами будущего строения, но и его основными геометрическими параметрами. Как уже отмечалось выше, форма конструкций беседок в плане может быть различной от треугольной до многогранной и даже круглой. Исходя из выбранного варианта и линейных его размеров, рассчитайте примерное количество пиломатериалов и соединительных элементов, опираясь на нашу инструкцию.

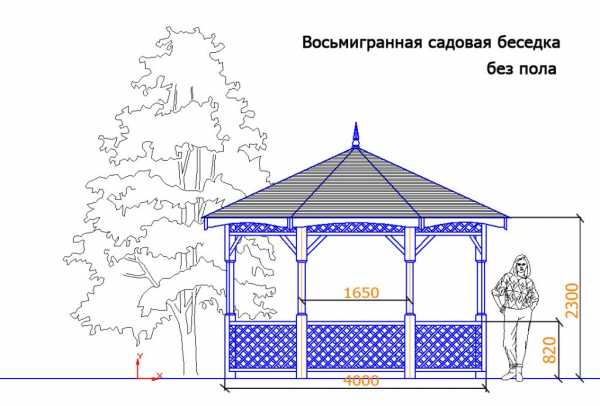

Чертеж восьмигранной беседки

Подготовка и очистка места под беседку

Предварительно место строительных работ должно быть расчищено от многолетних растений и выровнено. Описываемый нами вариант имеет восьмиугольную форму. Рассчитать длину сторон основания исходя из радиуса описанной окружности восьмиугольника можно по следующей формуле: a = 0,765*R. Таким образом, зная размерные параметры предполагаемого к застройке участка и размеры вашего будущего изделия можно предварительно рассчитать необходимое количество пиломатериалов.

В общем же, для строительства восьмигранной беседки Вам понадобятся материалы и инструменты, представленные далее.

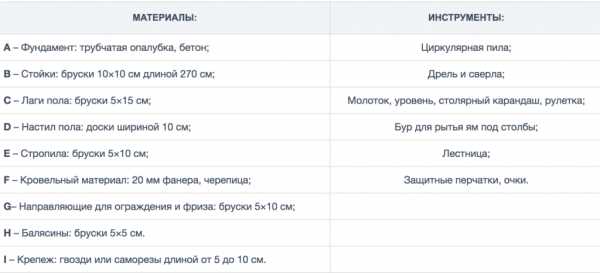

Материалы и инструменты для создания беседки

Поскольку пол воспринимает основную нагрузку от всей конструкции, а так же от располагающейся в постройке мебели и находящихся в ней людей, к прочности основания предъявляются высокие требования. Для его основы приобретите строганную доску хвойных или твердых лиственных пород сечением 200×50 миллиметров.

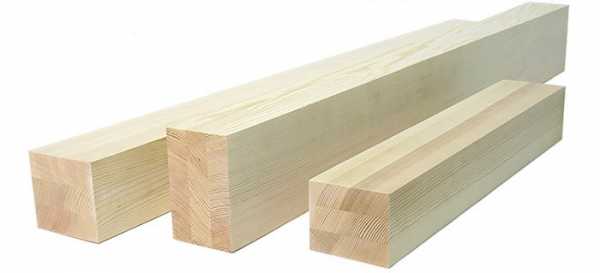

Массивные доски

Чтобы у Вас получилась восьмигранная беседка своими руками, чертежи такой беседки являются острой необходимостью. Далее представлен подходящий чертеж такой беседки.

Подробный чертеж восьмиугольной беседки

Подготовка фундамента

Перед сборкой каркаса выкопайте углубления и залейте в углах беседки и в центре небольшие столбчатые фундаменты из бетона После застывания смеси присоедините к столбикам опоры из бруса 200×200 небольшой длины. Старайтесь, чтобы их верхние торцы лежали в горизонтальной плоскости.

Фундамент для беседки

Строительство основания и каркаса беседки

Сборка основания беседки

Отпилите боковины досок основания, рассчитав их длину по приведенной выше формуле, и отпилите один из торцов под углом 45 градусов для облегчения процесса соединения. Сборку выполняйте с помощью саморезов.

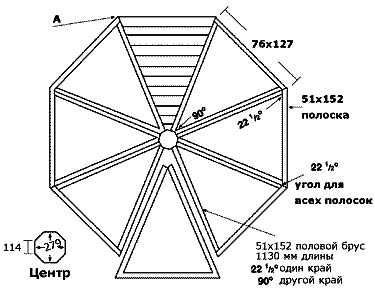

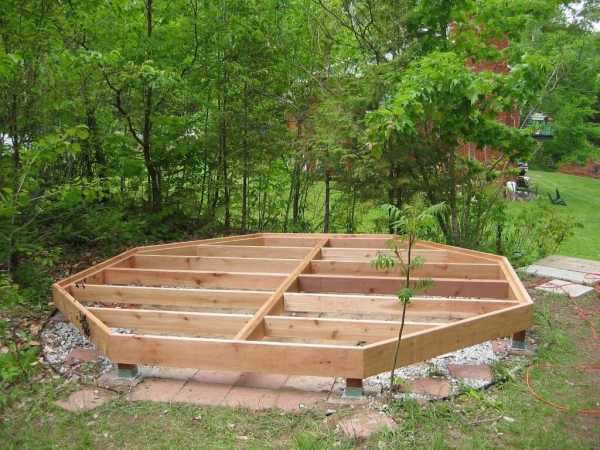

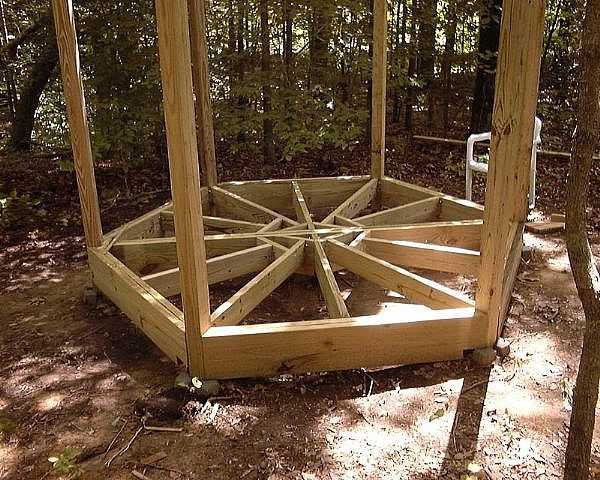

Основание восьмигранной беседки

Внешняя доска должна иметь сечение 250×50 миллиметров для того, чтобы спрятать торцы половых досок.

Собрав каркас периметра беседки, и установив его на опорные бруски, закрепите внутри него крестовину из спаренных досок и несколько параллельных им, установленных для большей прочности на ребро. Соединение деталей встык выполняйте так же с помощью саморезов, ввинчивая их под острым углом. Дополнительно усилить основание пола можно, используя стальные уголки.

Техника изготовления беседки

В случае наличия в окрестностях большого количества животных и во избежание проникновения их под основание строения, с внутренней его части закрепите мелкоячеистую стальную сетку с помощью строительного степлера или гвоздями. Нижнюю, свободную часть ограждения можно присыпать крупным щебнем.

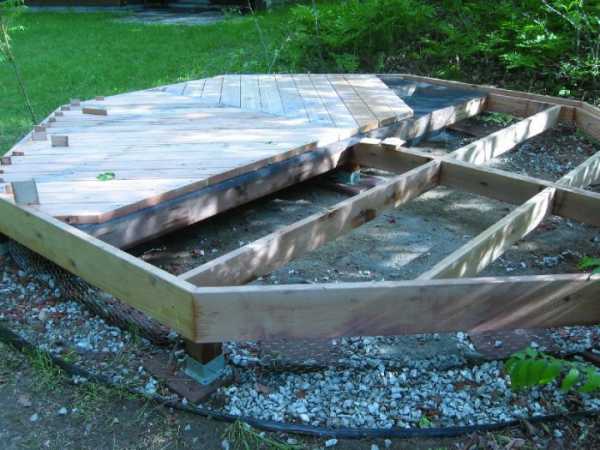

Настил пола

Следующий этап работ – настилка пола. Для этого приготовьте обработанные предварительно доски и выберите будущий рисунок укладки. В нашем случае пол представляет собой четыре взаимоперпендикулярных сегмента. Для увеличения вентиляции между отдельными досками делается небольшой зазор около 5 миллиметров, который регулируется вставками равной толщины, например из фанеры или листового пластика.

Настил пола в беседке

Крепление деталей пола так же выполняется с помощью саморезов. При этом места установки крепежных элементов предварительно засверливаются сверлом, диаметр которого равен диаметру шляпки шурупа, на глубину около 10 миллиметров. После установки крепежа отверстие декорируется круглыми пробками, выточенными из отходов.

Во избежание проникновения через зазоры между досками внутрь беседки кровососущих насекомых, рекомендуем непосредственно под детали пола при монтаже установить антимоскитную пластиковую сетку.

Комка установленных половых досок закрывается по периметру основания нешироким плинтусом изготовленным из того же материала.

Монтаж вертикальных стоек

Закончив работы по монтажу напольного покрытия, переходим к установке стоек беседки. Они сделаны из досок толщиной 50 миллиметров равной длины, попарно сплоченных для придания максимальной прочности.

Каждую из установленных стек дополнительно соединяем брусками в верхней части, замыкая таким образом каркас беседки.

Сборка и установка стропильной системы

Следующий, достаточно сложный этап работ – установка восьмискатной крыши. Для её изготовления необходимо подготовить восемь стропильных брусков, длина которых будет зависеть от угла наклона скатов и величины выхода крыши за внешнюю границу стен. Нижней частью стропила крепятся к L-образным скобам, расположенным непосредственно над торцами стоек.

Варианты конструкции крыши

В верхней части торцы досок крепятся к специальному восьмигранному элементу, изготовленному из бруса квадратного сечения путем сострагивания всех углов на определенную величину, которая определяется из формулы определения длины стороны восьмигранника.

Стыкование торцов стропил можно осуществлять на вставных круглых шипах, располагая их на разном расстоянии друг от друга, для сохранения максимальных прочностных характеристик.

После установки всех стропил и закрепления их в нижней и верхней части примерно в середине деталей закрепите перемычки.

Обшивка крыши и укладка кровли

К ним присоедините полустропила, которые придадут крыше дополнительную прочность и сопротивление ветровой и снеговой нагрузке. После этого можно приступать к установке обрешетки из обрезных досок толщиной 25 миллиметров.

Вместо досок можно использовать и листовые материалы, такие как водостойкая фанера и OSB плита, толщиной не менее 15 миллиметров.

Обшивка крыши беседки

После того, как вся поверхность крыши будет закрыта обрешеткой, приступаем к укладке кровельного материала. Для защиты конструкции крыши от влаги предварительно укладываем листовую влагоизоляцию.

Влагоизоляция крыши

Выбор его может быть любой. В нашем случае использована кедровая дранка – тонкие листы натурального дерева. Для их крепления используйте оцинкованные гвозди, которые не подвергаются коррозии.

Декорирование построенной беседки

Разделить вертикальное пространство беседки помогут установленные на равном расстоянии от пола дощатые перила, присоединяемые к стойкам.

Восьмигранная беседка сама по себе смотрится весьма изящно, но дополнительную оригинальность изделию придают арочные дверные и оконные проемы. Для их изготовления можно воспользоваться гнутыми деталями, которые приобретаются в строительных магазинах, или изготовить их своими руками. Радиус закругления достаточно большой. Изготовив шаблон из картона, ДВП, листового пластика или фанеры выполните разметку широких досок толщиной 30-40 миллиметров и выпилите дуги электролобзиком или на ленточной пиле. Для выборки фаски подойдет ручной фрезер.

Для защиты беседки от влаги и дополнительного декорирования покройте все деревянные поверхности двумя слоями какого-либо защитного покрытия. Для этих целей можно использовать как кисть, так и малярный валик. Он будет особенно удобен при покрытии стропил и обрешетки.

Вариант декорирования восьмигранной беседки решетками

На лето дверь и окна можно затянуть антимоскитной сеткой, осенью проемы можно загородить стеклом, установив внутри искусственный камин.

Восьмигранная беседка своими руками — видео

Похожие статьи

mybesedka.ru

Восьмигранная беседка + фото

На любом участке необходима беседка. Она может быть совсем миниатюрной или же просторной для большой компании. Большим спросом сейчас пользуется восьмиугольная беседка. Такая конструкция беседки отлично вписывается в любой ландшафт и имеет большую внутреннюю площадь для отдыха, где с легкостью может разместиться до 15 человек.

Доводы за постройку

Восьмигранная беседка настолько удобна, что ее конструкцию можно назвать практически самой удачной для оформления. Расположив по краям внутреннего пространства беседки скамьи, а в середине стол удобной формы, есть возможность разместить большое число гостей. При этом при разговоре каждый будет видеть лицо своего собеседника, и никто не помешает друг другу во время приема пищи.

Отличается данная беседка конструкцией кровли, которая повторяет восьмигранную форму. Благодаря этому у крыши беседки есть несколько скатов, а опорные точки, поддерживающие кровлю, обязательно выдержат даже самый толстый слой снежного покрова. Из-за того, что скаты находятся под углом, осадки не будут скапливаться на кровле.

Важно! Если свес будет достаточного размера, то порывы ветра и косой дождь не будут попадать внутрь беседки.

Если на начальном этапе тщательно продумать проект такой беседки, то воссоздать конструкцию на участке не составит труда даже без наличия помощников. А если еще есть опыт столярной работы, то все выполнение будет идти гораздо быстрее.

Для формирования чертежа беседки потребуется точно предусмотреть все нюансы и внести в документ размеры будущей конструкции. Лучше всего, если изображения будут выполнены в различных плоскостях, чтобы можно было учесть все особенности постройки.

Самостоятельная постройка восьмигранной беседки

Беседки, как правило, устанавливаются в глубине сада на участке, подальше от дома, чтобы прочувствовать единение с природой и насладиться им.

Помимо этого, есть еще несколько критериев, которыми нужно руководствоваться при поиске места для размещения беседки:

• Есть ли в планах проведение всех коммуникаций к постройке. Если это необходимо, то к беседке проводится вода. Очень удобно, если рядом на участке будет колодец, из которого есть возможность пустить трубы с водой или принести ее самостоятельно.
• Лучше всего выровнять участок перед постройкой беседки, чтобы не возникало проблем при выравнивании опор.

• Выбрать нужно ту часть участка, которая не подмывается подземными водами и на которой не застаивается вода после осадков. Этот критерий очень важен, так как постоянно подмываемая конструкция беседки не сможет долго служить.
• Рекомендуется размещать беседку подальше от края участка. Так будет намного комфортней отдыхать и не мешать соседям.
• Строить необходимо в соответствии с земельным актом, в котором прописано предназначение той или иной площади на участке. Во избежание штрафов и демонтажа очень важно учитывать эту информацию.
• Открытость всех стен беседки планируется в зависимости от того, какого типа участок, подойдет ли для оформления стен беседки просто сетка или нужно будет обшивать их полностью.

Необходимые инструменты

Для выполнения качественной деревянной восьмиугольной беседки на участке понадобятся такие материалы:

• Брус в необходимом в соответствии с проектом количестве с размером 10*10 см или 15*15 см.
• Доска обрезного типа 10*5 см.
• Доска для устройства обрешетки под кровлю. Ее тип выбирается в соответствии с тем кровельным материалом, который планируется использовать.
• Кровельный материал.

Из инструментов нужны будут все те, которые найдутся у каждого в хозяйстве. Это:

• Пила, лобзик
• Угольник
• Уровень
• Рулетка
• Шуруповерт
• Шлифовальная машинка
• Крепеж в виде саморезов и болтов
• Маркер для разметки
• Веревка
• Колья

Также нужно подготовить стремянку, чтобы была возможность без проблем работать на участке с теми элементами, до которых с земли не достать.

Выбор и устройство основания

Для беседок можно использовать различные типы оснований, их выбор зависит от того грунта, который залегает на участке и возможностей хозяина.

Для восьмигранной беседки очень важно, чтобы все стороны были одинаковой ширины, а для этого придется особенно внимательно отнестись к разметке участка под фундамент. Необходимые действия:

1. Выкашивание травы на участке.
2. Разметка в виде квадрата со стороной, которая равна показателю длины или ширины беседки.

   ​Важно! Все углы квадрата обязательно должны находиться под углом в 90 градусов.

3. Для получения идеальных углов по всем углам квадрата необходимо вбить колышки и натянуть диагонально веревку. Получившиеся диагонали обязательно должны совпадать. Если это не так, то часть элементов передвигается для создания правильных углов. Для того чтобы удостовериться в правильности квадрата, нужно проверить все углы строительным угольником.
4. Деление каждой стороны квадрата на три одинаковые части и вбивание колышек в эти места.
5. Соединение веревкой всех колышек, которые находятся в серединах каждой стороны. В результате получается скошенный квадрат.
6. При правильном раскладе все получившиеся стороны будут равны, а колышки от первого квадрата можно убрать с участка, так как они больше не понадобятся.

Восьмигранная беседка может быть размечена и другим способом:

1. На выбранном участке необходимо вбить колышек посередине.
2. Привязать к нему веревку, равную по длине показателю длины будущей беседки.

   Важно! Закрепить ее нужно так, чтобы была возможность перемещать ее по кругу.

3. На конец веревки нужно привязать колышек, которым вычерчивается окружность.
4. Провести диаметр через данную окружность, перпендикулярно ему расположить еще один и тем самым дойти до 4 линий диаметра.
5. Соединить все получившиеся на окружности точки между собой. Должен получиться восьмиугольник с равными сторонами.

Если же проект беседки не предусматривает соблюдение симметричности всех сторон беседки, то есть возможность сделать их такими, как хочется. От готового прямоугольника или квадрата просто в произвольном порядке отсекаются определенные части. Но стоит помнить о том, что симметричная беседка будет смотреться на участке намного привлекательней.

Под такую беседку может быть устроен практически любой тип фундамента. Например, свайный. Отличается невысокой стоимостью и быстротой воспроизведения, особенно если сваи заказаны уже в готовом виде. Для его изготовления необходимо вкрутить сваи в тех местах участка, где отмечены углы беседки. Также понадобится установить одну посередине. Глубина погружения зависит от уровня промерзания грунта. Его определяет профессионал, делая анализ почвы.

Важно! На каждой опоре ставится метка, до какого уровня ее нужно вкручивать.

После установки каждой опоры обязательно уровнем проверяется ее горизонтальность и вертикальность. После этого все опоры выставляются на одном уровне, для этого оголовки подрезаются на эталонном показателе.  После на всех сваях устанавливается ростверк, а уже сверху монтируется сама беседка.

Можно не покупать сваи, а сделать все опорные столбы из бетона или кирпича. Иногда под беседку производится и плитный фундамент, который потребует больших затрат, но будет надежным. Есть возможность построить беседку и на ленточном. Выбор полностью зависит от хозяина и условий строительства.

 Установка лаг и настил пола

Эти элементы изготавливаются из бруса, соответствующего толщине ростверка. Каждый подходящий по параметрам элемент монтируется посередине каждой из сторон. К ростверку все они прикручиваются на саморезы или же металлическими уголками. Все детали должны сойтись посередине и удерживаться центральной балкой, которая монтируется заранее.

После того как все лаги установлены, необходимо настелить пол. Если доски пола беседки принято укладывать по кругу, то они должны быть подрезаны под углом 22, 5 градуса. Если все сделано правильно, то основа получиться правильная по форме.

Если доски укладываются параллельно друг другу, то в конце укладки их необходимо обрезать по форме восьмиугольника. Крепятся все доски пола саморезами или гвоздями к лагам.

Если обустроен ленточный фундамент, то во внутренней поверхности нужно утрамбовать песок и уложить внутрь тротуарную плитку, если такой вариант устаивает хозяина.

Монтаж каркаса

Монтируется каркас по следующему алгоритму:

• Из толстого бруса монтируем стойки в количестве 8 штук. По высоте они должны быть не менее 2 м.
• При помощи металлического уголка все стойки крепим в каждый из восьми углов. Помимо этого, может быть осуществлено и соединение шипами.
• Стойки обязательно фиксируем в строго вертикальном положении при помощи уровня.
• Производим верхнюю обвязку закреплением бруса с внешней и внутренней стороны.

  ​Важно! Части каждой планки на опорный брус могут заходить только до половины, чтобы можно было беспрепятственно прикрепить соседнюю планку.

• Устраиваем стропила с необходимым уклоном и высотой кровли. Все стропила обязательно должны выступать за края беседки примерно на 30 см, чтобы вода стекала на землю, а не в беседку.
• Все кровельные элементы стыкуются между собой при помощи изготовленного ранее восьмиугольника.
• Крепятся все стропила при помощи металлических уголков к обвязке и между собой.

• Делается обрешетка в соответствии с тем материалом, который используется для покрытия кровли.
• Финишная обработка поверхности всей беседки. Это может быть покрытие лаком, морилкой или же окрашивание.

Также на этом этапе производится изготовление и монтаж внутрь скамеек и стола. Если проектом предусмотрено, то внутри может также находиться барбекю.

Если предусмотрена беседка с мангалом, то лучше внутри его не устанавливать, так как дым будет мешать присутствующим и создавать неудобства. Лучше всего рядом оборудовать для него специальную площадку или же вывести дымоход из беседки.

 Заключение

Восьмигранные беседки очень распространены как на дачных, так и на загородных участках. Это объясняется их выгодной конструкцией, которая выглядит очень современно, вмещает большое количество гостей и позволяет отдыхать с максимальным комфортом. Благодаря данной статье можно определиться с типом конструкции и воспроизвести ее своими руками на участке.

bouw.ru

Восьмигранная беседка своими руками, чертеж, фото и видео инструкции

Эта пошаговая инструкция предназначена для тех, кто решил своими собственными руками сделать открытую восьмигранную деревянную беседку. Если у вас есть большой сад и вы хотите лично поучаствовать в его оформлении, мы рекомендуем вам подумать о создании такой беседки. Восьмигранная беседка способна преобразить внешний вид вашего загородного участка. Это прекрасное место для уединения или для семейного обеда в жаркий летний день. Просто представьте себя в беседке, читающим книгу и наблюдающим за детьми, которые веселятся в саду.

Подготовительные работы, необходимые материалы и инструменты

Строительство такой беседки – проект несложный, но при условии, что вы обладаете некоторыми навыками деревообработки, используете правильные инструменты и материалы и у вас имеется четкий план работы. Наша пошаговая инструкция поможет вам справиться с этой задачей.

Правильное расположение открытой беседки – очень важный аспект, и вы должны обратить на него самое пристальное внимание, в противном случае вы не сможете в полной мере воспользоваться всеми преимуществами вашей постройки. Кроме того, советуем вам убедиться, что затеянное вами строительство не нарушает никаких правовых норм.

Строительство беседки – прекрасная возможность не только улучшить облик вашего сада, но и усовершенствовать свои навыки в плотницком деле. Тщательно планируйте все с самого начала, начиная с размера беседки и заканчивая необходимыми материалами. Как и в случае любого другого проекта, связанного с деревообработкой, вы должны быть предельно точны при проведении измерений, в противном случае либо вы потратите лишние средства из-за забракованного в результате вашей невнимательности пиломатериала, либо внешний вид вашей постройки окажется слишком далек от идеала.

Очень важно выбрать для работы правильные материалы, иначе ваша открытая беседка очень скоро придет в негодность под воздействием дождя и снега. Мы рекомендуем использовать красное дерево, кедр или пиломатериалы, подвергнутые обработке под давлением противогрибковыми пропитками, так как они предназначены для использования на открытом воздухе. Убедитесь, что вы покупаете крепеж, изготовленный из нержавеющей стали, поскольку обычные шурупы и гвозди могут вызвать появление на прилегающих к ним поверхностях ржавых пятен.

Для строительства восьмигранной беседки вам понадобится следующее:

Материалы:	Инструменты:
A – Фундамент: трубчатая опалубка, бетон;	Циркулярная пила;
B – Стойки: бруски 10×10 см длиной 270 см;	Дрель и сверла;
C – Лаги пола: бруски 5×15 см;	Молоток, уровень, столярный карандаш, рулетка;
D – Настил пола: доски шириной 10 см;	Бур для рытья ям под столбы;
E – Стропила: бруски 5×10 см;	Лестница;
F – Кровельный материал: 20 мм фанера, черепица;	Защитные перчатки, очки.
G– Направляющие для ограждения и фриза: бруски 5×10 см;
H – Балясины: бруски 5×5 см.
I – Крепеж: гвозди или саморезы длиной от 5 до 10 см.

Советы:

• Перед началом работы обозначьте контур будущей беседки с помощью натянутой на колышки веревки.
• Используйте регулируемые анкеры для крепления стоек.
• При установке стоек применяйте уровень, позволяющий одновременно контролировать два направления.
• Используйте саморезы и крепеж только из нержавеющей стали.

Время:

Два выходных дня.

Чертеж 8-гранной беседки.

Прежде всего, вы должны определиться с расположением беседки. Для визуализации плана на местности мы рекомендуем использовать колышки и натянутую на них веревку. Сделать это на самом деле проще, чем вам может показаться вначале.

Представьте восьмиугольник как квадрат со срезанными углами. Используйте правило «3-4-5» (согласно теореме, которую все, наверняка, помнят еще со школьной скамьи, гипотенуза прямоугольного треугольника с катетами 3 м и 4 м должна быть равна 5 м (32 + 42 = 52)), чтобы убедиться, что все углы квадрата прямые. Не забудьте удостовериться, что диагонали фигуры равны.

Установка деревянных стоек

Подходящими для беседки можно считать различные типы фундамента, начиная с бетонной плиты и заканчивая полозьями из бруса. Первый вариант идеально подходит для постоянных, фундаментальных конструкций, второй рекомендуется, если вы со временем хотите переместить свою постройку. Деревянные брусья размещаются на бетонных опорах, как показано на рисунке.

Фундамент беседки.

Советуем вам выкопать ямы глубиной не менее 60 см (по крайней мере, на 7-15 см ниже границы промерзания грунта), засыпать и утрамбовать 7 см слой гравия и установить трубчатую опалубку. Затем следует подготовить небольшое количество бетона и заполнить им формы, не забыв при этом установить регулируемые анкера. Используйте линейку и спиртовой уровень, чтобы убедиться в ровности фундамента.

Крепление стойки на бетонном фундаменте.

Перед закреплением стоек выровняйте их по вертикали, воспользовавшись для этого спиртовым уровнем, и зафиксируйте в двух направлениях, пока не застынет бетон. Важно закрепить стойки должным образом, в противном случае беседка будет не слишком надежной.

Вертикальное выравнивание и закрепление деревянных стоек.

Чтобы все стойки оказались на одном уровне, используйте для их крепления регулируемые анкера – это оптимальное решение данной проблемы.

Схема размещения стоек восьмигранной беседки.

Пол и декоративное ограждение беседки

Сделать пол беседки нетрудно, если вы используете правильный план. Для начала вам предстоит уложить лаги пола 5×15 см, как показано на рисунке. Используйте металлические хомуты для крепления лаг в нужном положении. Если у вас нет подходящего крепежа, просто забейте гвозди под углом, предварительно просверлив направляющие отверстия.

Совет: Установите в центре беседки бетонную опору, способную выдержать вес пола. Использование уровня будет гарантировать строгую горизонтальность пола.

Монтаж лаг пола.

Основных лаг перекрытия недостаточно для удержания настила, поэтому мы рекомендуем вам сделать нижнюю обвязку, а на середине главных балок закрепить поперечины, как показано на рисунке.

Совет: Просверливайте направляющие отверстия в элементах конструкции, прежде чем вкручивать саморезы, чтобы предотвратить расщепление древесины. Для соединения между собой перпендикулярных брусков используйте металлические скобы.

Настил пола.

Теперь каркас пола предстоит застелить досками. Каждый конец половой доски крепите двумя гвоздями / саморезами. Помните, что стык досок должен приходиться точно на середину несущей балки, как показано на рисунке.

Совет: Доски первого ряда должны окаймлять деревянные стойки беседки. Оставляйте между укладываемыми досками зазор в 2-3 мм, чтобы на полу беседки не скапливалась вода.

Крепление досок пола.

После того как вы уложили пол, займитесь созданием фриза. Этот декоративный элемент не является обязательным, но мы настоятельно советуем вам не отказываться от него, если вы хотите, чтобы ваша беседка приобрела уникальный внешний вид.

Совет: При проектировании фриза вы должны учесть дизайн нижнего ограждения и элементов близлежащих построек, в частности вашего дома.

Создание фриза беседки.

Для нижней и верхней направляющих фриза используйте деревянные бруски 5×10 см, а для балясин – 2.5×2.5 см. Тщательность выполнения работы гарантирует, что все элементы отлично впишутся на свое место и будут иметь аккуратный вид.

Для крепления балясин вы должны забивать гвозди через нижнюю и верхнюю направляющие. Вы можете забивать гвозди в балясины и под углом, но в этом случае не забудьте в конце работы заполнить отверстия шпатлевкой по дереву.

Фриз беседки.

Чтобы выполнить работу быстро и качественно, мы рекомендуем вам собрать фриз на земле (разумеется, после выполнения точных измерений), а затем установить его на место, закрепив его верхнюю и нижнюю направляющую на стойках.

Дизайн фриза может быть самый разнообразный (допускается варьирование форм, размеров и т.д.), вы должны выбрать тот, который лучше соответствует вашим потребностям и вкусам.

Общий вид фриза беседки.

Крыша беседки

Сделайте заготовки для стропил из 5×10 см брусков, концы которых скошены под углом около 25°. Устанавливайте стропила попарно – на противоположных относительно центра беседки стойках. Крепление стропил осуществляется посредством 10 см саморезов.

Чертеж крыши восьмигранной беседки.

Для фиксации стропил в центре, в месте их схождения, вам понадобится короткий восьмигранный брусок, который без труда можно сделать из обычного бруска квадратного сечения 10×10 см. Как вы можете видеть на картинке, стропила должны выступать за пределы беседки на 15-25 см.

Стропила крыши.

Каркас крыши готов и теперь вы можете приступать к его обшивке 20 мм фанерой. Для вырезания кусков необходимого размера воспользуйтесь хорошей циркулярной пилой (используйте лезвие с мелкими зубьями). Крепите фанеру к стропилам 5 см саморезами через каждые 15 см.

Вместо фанеры для обшивки крыши вы можете использовать и доски. Если вы выберете этот вариант, то можно не укладывать сверху черепицу – просто покройте поверхность составом, предотвращающим гниение древесины.

Обшивка стропил.

После того, как этот этап завершен, вы должны покрыть фанеру битумной черепицей. Начинать эту работу необходимо с нижней части крыши после монтажа капельника. Крепите черепицу кровельными гвоздями, отступив 2-3 см от края.

Особое внимание уделите монтажу конькового шаблона, поскольку некачественно выполненная работа в данном случае приведет к тому, что дождевая вода рано или поздно повредит основание и стропильную систему.

Покрытие крыши черепицей.

Крыша готова, настала очередь нижнего ограждения. Как и верхнему декоративному фризу, ограждению можно придать самые разнообразные формы и размеры. Необходимо заранее обдумать этот вопрос, чтобы итог вашей работы вас не разочаровал.

Сначала следует установить нижнюю направляющую, используя для этих целей бруски 5×10 см. Чтобы закрепить их в нужном положении, вы можете либо вкрутить под углом 10 см саморезы, либо воспользоваться металлическими угловыми скобами.

Нижняя направляющая ограждения беседки.

Аналогично делается и верхняя направляющая. Установите ее на 70-80 см выше нижней, впрочем, высота ограждения зависит исключительно от ваших потребностей и вкусов.

Совет: При установке направляющих обязательно используйте спиртовой уровень, иначе ограждение беседки будет иметь неаккуратный вид.

Верхняя направляющая ограждения беседки.

Для изготовления балясин используйте бруски 5×5 см. Располагать их следует через каждые 5-10 см. Разумеется, распределены они должны быть равномерно (чтобы расстояния между балясинами были одинаковыми, воспользуйтесь вставкой из обрезка бруска).

Ограждение беседки.

Вместо брусков квадратного сечения вы можете использовать в качестве балясин и широкие рейки, но следует помнить, что дизайн нижнего ограждения должен соответствовать дизайну верхнего декоративного фриза, в противном случае беседке будет не хватать изящества.

Если вы хотите, чтобы ограждение вашей беседки выглядело эстетично, не забивайте гвозди в верхние торцы балясин сквозь перила – в этом месте лучше воспользоваться скрытыми соединениями, например, шкантами (нагелями).

Готовая беседка.

По завершению строительных работ не забудьте заполнить все лишние отверстия шпатлевкой по дереву. Позвольте составу высохнуть, а затем отшлифуйте деревянные поверхности.

Совет: Для защиты беседки от гниения покройте все деревянные поверхности несколькими слоями морилки.

Будьте предельно внимательны и не забывайте о здравом смысле, это позволит вам избежать дорогостоящих ошибок. Приложите все усилия, и тогда вы сможете гордиться сделанной своими руками восьмигранной беседкой.

Видео: Проект восьмигранной беседки

Вам будет интересно

srbu.ru

Восьмигранная (Восьмиугольная) Беседка Своими Руками

Восьмигранные застеклённые беседки

По своей конфигурации и дизайну беседки могут быть не менее разнообразными, чем дома. Беседка 8-гранная конструктивно считается одним из наиболее сложных вариантов, зато даёт возможность при относительно компактной площади строения разместить достаточно много людей.

В данной статье мы расскажем, в чём заключаются эти сложности, рассмотрим порядок выполнения работ и возможные варианты дизайна. Для тех, кто предпочитает всё делать самостоятельно, в помощь видео в этой статье: «Как построить беседку самому 8-гранную».

Содержание статьи

В чём особенности конструкции

Если говорить о материалах, из которых может быть построена беседка восьмигранная своими руками, то поверьте, что количество углов не играет здесь совершенно никакой роли. Как и в любом другом случае, это могут быть и кирпич с блоками, и дерево (см. Изготовление беседок деревянных в нужном варианте), и профильный или кованый металл, остеклённые витражи из металлопластика.

Итак:

• Степень капитальности строения тоже бывает разной. Это вполне может быть каменное строение на ленточном фундаменте или, к примеру, сборно-разборный вариант от производителя, установленный на заранее обустроенный подиум.

Беседка-бельведер на монолитном бетонном основании

• В последнем случае работы по монтажу обычно производят специалисты фирмы, у которой приобретался комплект. Ну, а если вы думаете, как построить беседку 8-гранную самостоятельно, придётся вникать во все тонкости процесса.

Для начала определитесь с габаритами постройки, для чего вам понадобится чертёж. Если сможете, сделайте его своими руками либо скачайте готовый вариант. Но при выполнении разметки просто необходимо точно следовать заданным размерам.

Чертим правильный восьмиугольник

Начертить правильный восьмиугольник — не так просто, как покажется на первый взгляд. Чтобы геометрия строения была правильной, нужно грамотно сделать разметку, а для этого придётся вспомнить геометрию. Надеемся, что данная инструкция поможет справиться с задачей.

• Думаем, нелишне будет напомнить, что на момент начала выполнения разметки площадка под строительство должна быть подготовлена. Необходимо не только удалить растительность, но и снять плодородный слой почвы – иначе будет неудобно выполнять разметку.
• На чертеже, который мы привели в качестве примера, указаны стандартные габариты, по которым чаще всего строят беседки 8-гранные. Вы тоже можете взять за основу эти размеры — ими воспользуемся в своём рассказе и мы. Итак, ориентируемся на чертёж.

Примерный чертёж: 8 гранная беседка

• Расстояние между двумя противоположными сторонами равно 4м, а расстояние между углами – 1,65м. Как обычно, при вычерчивании многогранника без окружности не обойтись, но сначала начертим прямоугольник с указанными размерами (4,0*1,65м). Таким образом мы уже получим четыре угла нашего восьмигранника.
• Теперь нужно определить центр прямоугольника, для чего каждая сторона фигуры делится пополам осью. Центр пересечения осей будет являться центром окружности, которую нам нужно начертить. Радиус окружности будет равен расстоянию от центра до угла прямоугольника.

Восьмигранная беседка своими руками: выполнение разметки

• Дальше проще: расстояние от центра окружности до центра короткой стороны прямоугольника откладываете на перпендикулярную ось с одной и другой стороны. Проводите через эти точки две линии, параллельные длинной стороне первого прямоугольника. В тех местах, где они пересекутся с окружностью, и будут ещё четыре угла восьмигранника, а соединив все углы, мы получаем контур будущей постройки.

Пару слов о том, как чертить. Циркуль придётся использовать импровизированный — сделать его можно из двух кольев и куска шпагата. Когда первый прямоугольник будет уже начерчен и определён его центр, забиваете в него колышек.

Привязываете к нему шнур и отмеряете необходимую длину, равную радиусу окружности. Второй конец верёвки тоже привязываете к колышку и чертите им, как штангой циркуля – вот и весь секрет.

Обустройство основания

И вот, контур будущей беседки нанесён, по углам забиты колышки, а между ними натянут шпагат. Каковы ваши дальнейшие действия? Варианты развития событий могут быть разными.

Первый способ

Можно сначала построить подиум, террасу – как хотите, так и назовите, а уже на неё устанавливать стойки каркаса строения. Во всяком случае, именно так собирают финские гриль-домики, а также застеклённые восьмигранные беседки, приобретённые комплектом от производителя. По этому принципу можно построить любую беседку, но тут многое зависит от конструкции опоры, на которой её приходится возводить.

Итак:

• Если грунт слабый, водонасыщенный, постройку приходится поднимать повыше. В этом случае строительство ведут на винтовых сваях. Причём, вкручивают их не только по углам и центру, но и предусматривают дополнительные точки опоры для балок основания пола беседки, а также под обустройство входа в неё — на фото снизу это отлично видно.

Беседки восьмигранные своими руками: сначала подиум

• На технологии монтажа винтового фундамента мы сейчас останавливаться не будем. Если у вас тот самый случай, смотрите мастер-классы от профессионалов, берите двух помощников – и дерзайте. После того, как свайное поле готово, производится обвязка фундамента. Как правило, это выглядит так: если сваи выступают над поверхностью земли больше, чем на 60-65 см, их чуть ниже оголовков обвязывают металлическим уголком.
• В остальных случаях достаточно обвязки брусом, которая служит основанием пола беседки. Противоположные углы многогранника также соединяют балками. Одна из них, центральная, должна быть цельной (диаметральной), а остальные присоединяются к ней радиусами (половинками) и закрепляются распорками либо уголками. Сверху все соединения бруса обвязки жёстко фиксируются металлическими пластинами.

Клееный брус для строительства беседки

• Брус для обвязки берётся обычно прямоугольного сечения, например: 100*80 мм. При монтаже его ставят на ребро – так он выдерживает более высокие нагрузки. В точках его опоры обязательно должны быть прокладки в виде полосок рубероида.
• К слову, наибольшая прочность вашей беседке будет обеспечена, если для возведения несущих конструкций будет использован не строганый, а клееный брус. Он не только более прочен, но и обладает низким коэффициентом влагопроницаемости.

Как только с обустройством основания покончено, сразу монтируют напольное покрытие и на готовом подиуме собирается беседка.

Второй способ

Если грунт прочный и сухой, в качестве опор под беседку достаточно по углам и центру положить наполовину заглублённые бетонные блоки, либо это могут быть столбы, выложенные из кирпича. Проще говоря, обустраивается столбчатый фундамент.

• В данной ситуации порядок сборки беседки немного другой: параллельно с брусом обвязки выставляют вертикальные стойки, затем производят обвязку верхнего периметра и только потом уже монтируют лаги и обшивают пол.

Сборка беседки на столбчатом фундаменте

• При этом размер бруса для стоек можно использовать такой же, как и для каркаса пола, а можно взять материал и с квадратным сечением. Верхняя обвязка, как и стропила крыши, могут быть выполнены брусом 100*50 мм, или даже 100*30 мм. В любом случае, размер пиломатериала подбирается, исходя из габаритов постройки, а не из соображений экономии. Но вообще, чем массивнее стойки, тем более гармонично и добротно выглядит беседка.
• Если всё же производить лишние затраты не хочется, имейте в виду, что чем компактнее и легче будет строение, тем внимательнее нужно отнестись к процессу фиксации несущих конструкций на фундаменте. Вертикальные стойки могут быть насажены на закладной арматурный стержень или пластину для болтового крепления, либо сами замоноличены в грунт или кирпичную кладку.

Обшивка каркаса пола доской

Тут всё зависит от того, какой именно вариант фундамента выбран. Кстати, это может быть и монолитная бетонная плита. И если беседку сделать достаточно массивной – чтобы не сдуло в случае сильного ветра, то и крепить её к основанию не придётся.

Ограждающие конструкции

После того, как каркас выставлен и обвязан, наступает очередь ограждающих конструкций. К ним относятся крыша, а так же заполнение пролётов стен, которого, впрочем, может и не быть.

Нюансы сборки каркаса крыши

Существуют разные технологии сборки каркаса крыши, и одна из них выглядит так. Стропильная система беседки, имеющей форму правильного восьмигранника, имеет несколько конструктивных элементов.

В комплектах, приобретаемых от производителя, это обычно детали в максимальной заводской готовности: сами стропила, растяжка стропил, большой и малый монтажные щиты, опорный брус.

• Их сборку производят строго по инструкции производителя, и выглядит это примерно так. Между монтажными щитами устанавливается опорный брус и закрепляется саморезами 8*80 мм. На малом щите по числу стропил насверлено восемь сквозных отверстий под винт 8*40 мм. Через них с помощью гаек закрепляются стальные уголки. Далее к этим уголкам и будут крепиться стропила.

Опорный многогранник для сборки стропильной системы

• При самостоятельной нарезке и сборке элементов стропильной системы вместо двух монтажных щитов используют один опорный столбик, который тоже имеет восемь граней. К столбику прикреплены вот такие металлические монтажные элементы, которые вы видите на картинке сверху — они и служат опорой для стропил.
• Собрать систему можно на земле, а потом с помощью подъёмного механизма установить крышу на место. Если нет возможности поднять сразу всю конструкцию, на земле собирают сначала четыре стропила (через одно), устанавливают наверх, а потом доставляют недостающие элементы. Как это выглядит в готовом варианте, вы видите на следующей фотографии.

Стропильная система крыши

• В зависимости от выбранного кровельного материала, с наружной стороны стропил выполняется обрешётка из рейки, либо производится сплошная обшивка OSB плитами, поверх которой монтируется черепица. С внутренней стороны потолок беседки можно по аналогии с полом подшить доской или использовать для этой цели софит.

Cофиты — это перфорированные сайдинговые панели, которыми обычно подшивают свесы кровли на зданиях. Отверстия на форм-факторе панелей препятствуют скоплению внутри конструкции конденсата, а для горизонтальных поверхностей это очень важно.

Заполнение пролётов между стойками

Беседка может быть полностью закрытой и представлять собой этакий домик со сплошными стенами и остеклением, либо может быть произведено заполнение только по нижнему периметру, играющее декоративную роль.

Итак:

• Пространство между вертикальными стойками беседки используется для того, чтобы с наружной стороны создать красивый внешний вид, а изнутри между ними, как правило, монтируют сиденья. Для заполнения стен закрытого варианта беседки чаще используют доску с сечениями «блок хаус» и имитация бруса, а так же сайдинговые панели, как длинномерные, так и цокольные.

Беседка восьмигранная застеклённая с заполнением из цокольного сайдинга

• В качестве окон могут использоваться распашные, раздвижные, либо глухие остеклённые рамы, витражи, стеклопакеты и даже жалюзи. Что касается полузакрытых беседок, то тут есть самые большие возможности для дизайна — на что хватит вашей фантазии.
• Давайте рассмотрим один из наиболее простых для самостоятельного исполнения вариантов – это филёнчатые ограждения. Собираются они отдельно, из досок 50*100 мм, которые служат нижней опорой и перилами, и 10*100 мм, из которых изготавливаются вертикальные декоративные элементы.

Вариант декора конструкций беседки

• Сначала собирается периметр ограждения, а затем заполняется филёнками. Доску заранее нарезают на заготовки, сразу же выполняется механическая обработка: резка по дереву, фрезеровка, шлифовка. Филёнки могут монтироваться на некотором расстоянии или вплотную, с выборкой пазов при помощи фрезы.
• Они так же могут чередоваться с брусками: филёнка обращена наружу, а брусок внутрь – или наоборот. Перила тоже могут подвергаться различным вариантам обработки либо представлять собой не просто поручень, а узкую рамку, заполненную диагональной набивкой из реек. Такими же рамками можно украсить и верхний периметр беседки. Монтируют готовые щиты в пазы, специально выбранные в стойках каркаса.

Сиденья для восьмигранной беседки

Кстати, по этому принципу можно выполнить и всё ограждение либо полностью заполнить пролёты стен ажурными рамками, оставив свободным только проход. Как видите, есть неплохая возможность применить все свои способности и творческую смекалку.

А ещё, она понадобится для того, чтобы сделать внутри удобные сидения. Наиболее логично, когда в восьмигранной беседке они располагаются по периметру. Их форма, как и способы крепления, могут быть самыми разными, но это уже тема для отдельной статьи.

Какие особенности сооружения беседки с мангалом

Получить от отдыха полноценное удовольствие и приготовить на природе любимые блюда, поможет беседка с мангалом. Восьмиугольная форма, которой будет для этого самой подходящей. Пример такой беседки можно увидеть на фото ниже.

Закрытая деревянная беседка с мангалом

Материалы для ее сооружения используются практически любые, но следует учитывать, что это капитальная строение.

Поэтому для основания обычно выбираются:

• Камень.
• Металл.
• Кирпич.

Эти материалы не загорятся от случайного появления искры, вылетевшей из мангала,что делает беседку более безопасной. Можно использовать и дерево, предварительно обработав его противопожарным составом.

Беседка восьмиугольная своими руками может быть с мангалом любого типа.

Он может быть:

• Стационарным. Материалами для его изготовления применяются:

1. металл. Это самые недорогие, но и недолговечные конструкции;
2. чугун. Такие изделия хорошо удерживает температуру, улучшают вкус приготовленной пищи, но стоят дороже;
3. красный кирпич или камень. Обычно эти печи имеют еще и ниши для дров и на них располагаются рабочие поверхности для разделки мяса и овощей, что делает их удобнее. Однако, если хозяева делают барбекю раз в сезон, то можно обойтись и недорогим металлическим.

• Переносные. Такие мангалы ставятся в любом месте, они довольно компактны.

После выбора мангала можно приступать к сооружению конструкции. Возводится беседка восьмиугольная с мангалом в той же последовательности, что и без него.

Но при этом необходимо учесть:

• Если хозяева участка решили в беседке использовать тяжелый стационарный мангал, то под него нужен фундамент, желательно сплошной и по размерам на 20 сантиметров больше со всех сторон, чем планируемые размеры мангала.
• Наличие для такой постройки дымохода, по которому циркулирует горячий воздух, что тоже вносит свои коррективы в конструкцию беседки. Чтобы избежать возгорание крыши, выполняется изоляция трубы негорючей минватой.

Далее все работы выполняются в той же последовательности, что и для обычных беседок. Любая конструкция беседки на своем участке – комфортный отдых для его владельца.

nasha-besedka.ru

Уютная восьмиугольная беседка на садовом участке — Строим сами дом

Для тихого семейного отдыха на дачном участке небольших размеров отлично подойдет садовая беседка, изготовленная из натурального дерева. За основу для строительства можно взять проект восьмиугольной беседки, которая благодаря своей необычной форме, компактным размерам и натуральным материалам гармонично впишется в концепцию практически любого садового участка загородного дома.

Самодельная беседка из дерева

Особенности постройки восьмиугольной беседки

В последнее время восьмиугольные беседки, подкупающие своей оригинальностью технического решения и доступностью материалов для их изготовления получили широкое распространение в секторе индивидуального строительства.

В настоящей статье будут описаны основные положительные качества такой постройки, благодаря которым она приобрела широкую популярность среди дачников. Кроме того читателю будет представлена пошаговая инструкция и подробное описание того, как сделать восьмиугольную беседку самостоятельно на своем дачном участке.

Начало строительства

Прежде всего, необходимо посмотреть план участка, выбрать  место для постройки и подготовить чертеж восьмиугольной беседки, которую Вы планируете соорудить. На первом этапе строительства нужно изготовить столбчатый фундамент из асбоцементных труб, на который будет опираться вся конструкция беседки.

1. На подготовленной территории снять плодородный слой почвы и при помощи строительного песка выполнить разметку. По контуру будущей постройки нужно начертить правильный восьмиугольник нужного размера.
2. По всем углам, по центру и на половине расстояния от центра до края периметра в диаметральной плоскости (см. рисунок) при помощи садового бура D150 мм пробурить в земле отверстия на глубину ~ 1м.
3. В полученные отверстия вставить асбоцементную трубу D150 мм, так чтобы ее верхняя часть возвышалась на 200-250 мм над поверхностью грунта.
4. Верхние торцы труб выровнять по уровню в одну линию с горизонтом, а центральную трубу сделать на 100 мм выше остальных.
5. Внутрь по осевой линии каждой трубы установить арматурный пруток D12 мм. В центральной и угловых трубах он должен возвышаться над верхним торцом на 200 мм. После этого залить трубы до верха бетонной смесью.

Деревянное основание восьмиугольной беседки

   Совет! Для дополнительной защиты каждую асбоцементную трубу фундамента нужно покрыть битумной мастикой, а для гидроизоляции основания на каждый столбик уложить сверху один или два слоя рубероида.

Основание беседки

После отвердевания бетона в столбиках фундамента можно приступать к сборке и установке основания беседки. Оно представляет собой восьмиугольную рамную конструкцию из деревянного бруса с дополнительными поперечными балками.

1. Брус 100х100 напилить на равные отрезки необходимого размера в количестве 8 шт. с учетом запаса по длине.
2. С каждой стороны восьми брусков сделать запилы для соединения их друг с другом вполдерева под углом 135°. Также подготовить для соединения вполдерева два бруса поперечных балок.
3. По центру углового соединения смежных брусьев просверлить отверстие D12 мм.
4. Выполнить контрольную сборку нижней обвязки и убедившись в соответствии размеров установить ее на бетонные столбики фундамента насаживая каждый брус на выступающий арматурный пруток. Все элементы основания соединить между собой при помощи саморезов.
5. Установить на основание деревянный настил пола из досок толщиной 40 мм. В нужных местах доски просверлить для прохода арматурного прутка.

Сборочный чертеж основания с указанием основных размеров

Сборка несущего каркаса

После изготовления основания можно приступать к установке вертикальных опор и верхней поперечной обвязки, в результате чего должна получиться жесткая конструкция.

1. Из бруса 100х100 мм нужно изготовить 8 опор высотой 2100 мм и одну высотой 2800 мм. При помощи рубанка на углах снять фаску 10 мм.
2. В нижнем торце каждого бруса высверлить отверстие D12 мм глубиной 120 мм.
3. Вертикальные опоры установить по углам и по центру основания, насадив их отверстиями на арматурный пруток и закрепить саморезами при помощи металлических уголков.
4. Выровнять опоры по уровню и при необходимости зафиксировать временными деревянными раскосами.
5. По верхнему краю опор установить горизонтальную обвязку крыши из доски 50х100 мм. Торец каждой доски необходимо обрезать под углом 22,5°, подогнать по длине и закрепить при помощи саморезов к вертикальной опоре.
6. К вертикальным опорам до необходимого уровня закрепить обшивку стен беседки, которая в самом простом варианте может быть выполнена из доски толщиной 30 мм. Из этой же доски можно сделать подоконники.

Установка опорных столбов

Изготовление крыши

Крыша является наиболее трудоемким и ответственным моментом строительства, который усложняется тем, что все работы необходимо выполнять на высоте.

1. Из фанеры 20 мм вырезать окружность диаметром 350-400 мм и закрепить ее при помощи клея и саморезов посередине центральной вертикальной опоры.
2. Из доски 70х100 изготовить стропила в количестве 8 шт.
3. Сделать в них соответствующие вырезы так, чтобы верхняя часть стропила опиралась на центральный круг, закрепленный на столбе, а нижняя ложилась на доски поперечной обвязки вертикальных опор. Таким образом установить и закрепить саморезами все 8 стропил.
4. Из доски 25 мм изготовить и установить на стропилах обрешетку для кровли, обрезая каждую доску под углом 22,5° и соединяя их по центру стропила. Все элементы крыши закрепить саморезами до придания ей соответствующей жесткости.
5. Поверх обрешетки уложить кровлю из любого подходящего гидроизоляционного материала. Наиболее эстетичной и удобной для использования считается гибкая битумная черепица.

Общая схема восьмиугольной беседки

Заключение

Напоследок следует отметить что, несмотря на простоту конструкции во время строительства нужно внимательно смотреть на чертежи восьмиугольной беседки своими руками, которую Вы изготавливаете.

Ответы на интересующие Вас вопросы можно получить, посмотрев видео в этой статье или дополнительно почитав похожие материалы на нашем сайте, а свои пожелания и замечания можно оставить в комментариях.

stroimsamydom.ru
