Встраиваемый духовой шкаф габариты – стандартная ширина, глубина и высота встраиваемых духовок, особенности моделей габаритами 50-60 см

Еще к компактной технике можно отнести духовку высотой 36 см или шириной 30 см. Чаще всего она применяется как дополнительная камера к основной духовке. Ее можно встроить сверху или снизу, иногда сбоку. На изображении хорошо видно размеры встраивания: ( ширина * высота * глубина ) 59,5 * 36 * 54.

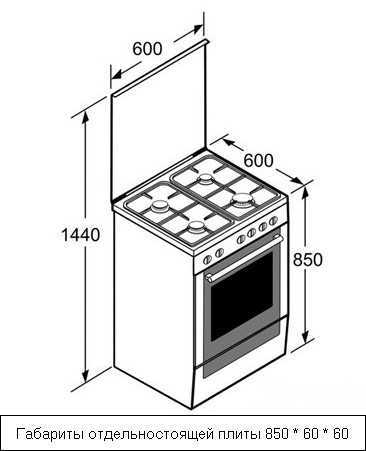

Отдельностоящие плиты газовые, электрические или комбинированные имеют стандартные размеры ( в * ш * г ) 85* 50 * 60 или 85 * 60 * 60.

Но не стоит забывать, что при установки плиты в гарнитур необходимо соблюдать некоторые правила. Самым важным является то, что между плитой и мебелью, которая расположена рядом с плитой необходимо оставлять небольшой промежуток. Это примерно 2 -3 сантиметра.

Если взять двухконфорочную плиту газовую с духовкой, то ее высота стандартна, как и у всех плит 85 см, глубина 40 см и ширина 45 см.

У плиты производителя Гефест шириной 50 см, глубина духовки составляет всего лишь 53 см, а высота не меняется. Она так же 85 см.

Габариты настольных духовок с плитами тоже разнообразны. В зависимости от производителя и модели техники ширина начинается от 50 см до 59 см, глубина от 32 см до 44 см, высота от 35 см до 46, 6 см. Например: Delta AD — 999 высотой всего лишь 35 сантиметров, зато ширина 55 и глубина 38 сантиметров.

Ассортимент встраиваемых и отдельно стоящих духовок и плит на самом деле очень велик и каждая модель имеет свои определенные габариты. Приобретая такую технику всегда обращайте внимание на технические характеристики.

mir-duhovok.ru

Размеры встроенного духового шкафа

Если у вас нет возможности поставить полноценную газовую или электрическую печку, но вы любите готовить в духовке, вас обязательно заинтересует встроенный духовой шкаф. Но при выборе необходимо кроме существующих в нем функций обратить внимание на его размеры. В каком диапазоне они бывают, расскажем в этой статье.

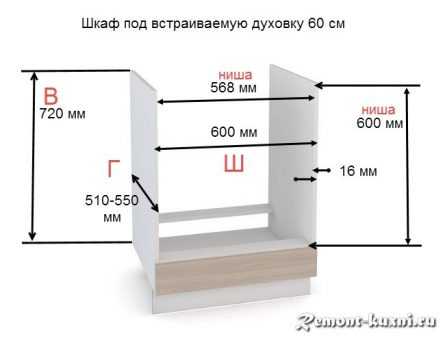

Размеры встраиваемых духовых шкафов

Как и для всей встраиваемой техники, размер духового шкафа имеет не последнее значение, так как под него будут заранее делать отдельную полку или нишу. Реже ищут технику уже под имеющееся в мебели свободное место. А так как, в отличие от холодильников, для такого шкафа не требуется широких зазоров, то это поможет существенно сэкономить место на кухне.

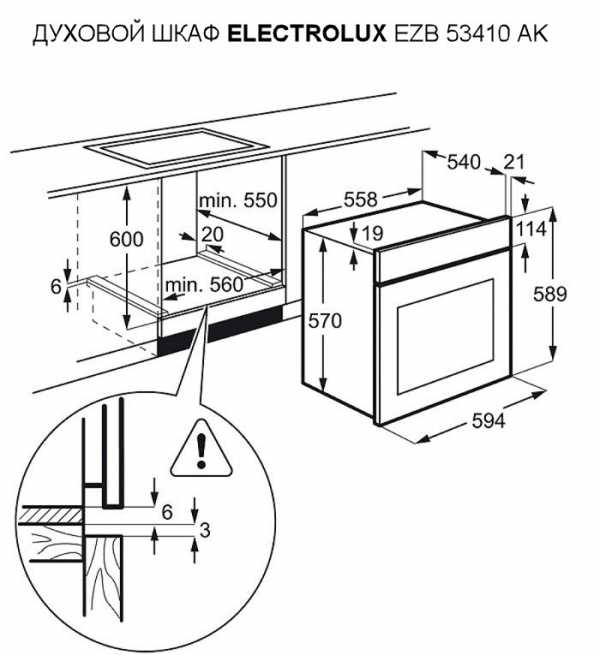

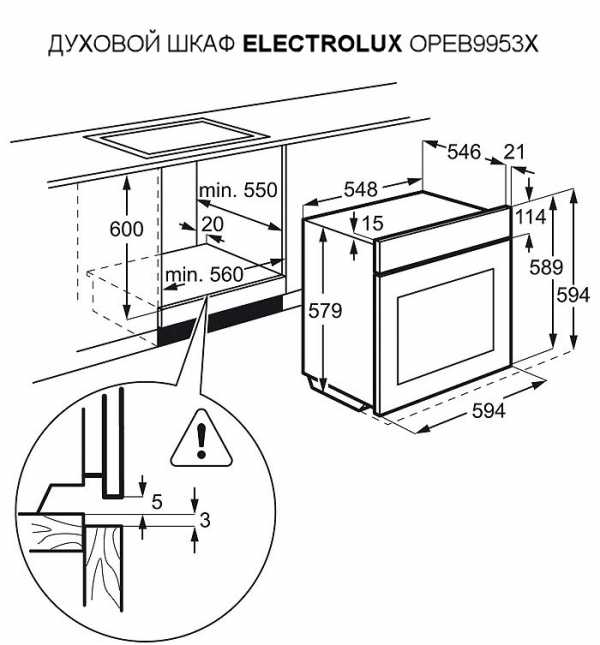

Стандартными размерами для встраиваемых и газовых, и электрических духовых шкафов считаются параметры 60х60х60 см. Все, что меньше по ширине, относится к узким моделям, а шире, соответственно к широким.

Какой шкаф следует вам выбрать, зависит в большей степени от количества человек, для которого необходимо будет постоянно готовить пищу. Ведь моделей стандартных размеров вполне хватает на семью их 5-6 человек. Для небольшой семьи (2-4 человека) вполне подойдет духовка с шириной в 45-55 см. А если у нее будет функция СВЧ, то она заменит вам и микроволновку. Модели с шириной 60-90 см необходимы для большой семьи. Шкафы с шириной свыше 90 см больше подходят для ресторанов и кафе.

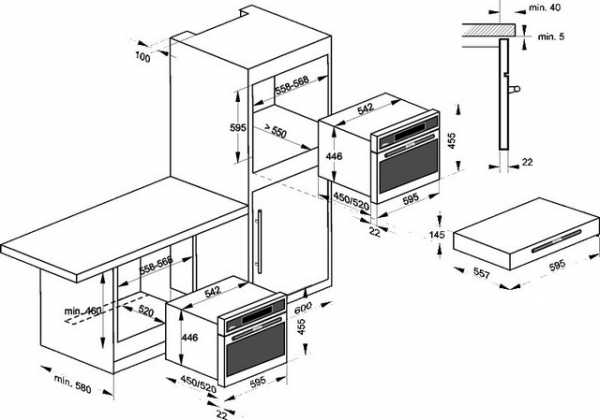

Также существуют модели с разной высотой 45 см и 60 см. За счет этого тоже можно сэкономить место на кухне. Ведь, если взять более широкую, но с меньшей высотой, то вы все равно сможете готовить большие блюда и сделать снизу или сверху дополнительную полку.

Выбирая размер встроенного духового шкафа, лучше брать его таких же размеров, как и варочная панель, тогда они будут органичнее смотреться на вашей кухне.

womanadvice.ru

Размеры встроенного духового шкафа

Не только дизайн, способ нагрева и функционал духового шкафа имеют ключевое значение при выборе. Не менее важны и его размеры. Габариты выбираются в зависимости от площади кухонного помещения, численности семьи и частоты использования техники.

Как определиться с габаритами духовки?

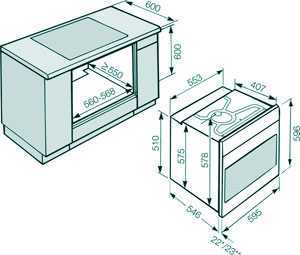

Самые распространенные встраиваемые духовки с размерами по ширине и высоте в пределах 600 мм, а глубиной около 550 мм. Но у каждого производителя они разные и могут отличаться примерно ±5-40 мм, что большой роли в процессе установки не играет. Ярким примером является духовой шкаф Bosch HBB 56C552E с габаритами 595×595×560 мм. Прибор с такими габаритами отлично подойдет для средних помещений (8 м2 и более) и большой семьи.

Для меньших кухонь или при избыточном количестве техники в ней можно купить духовку шириной 450 мм. Но такие типы приборов не отличаются разнообразием выбора и не подходят для большой семьи, так как внутренний объем очень мал, и готовить придется на 2 противнях, а это будет гораздо дольше, чем на 1. Поэтому наиболее актуальным вариантом будут духовые шкафы 600 мм шириной, но 450 мм высотой. В них можно спокойно поставить широкий противень с необходимым количеством пищи. А духовки шириной 450 мм будут уместны при редком использовании и необходимости рационального использования внутреннего пространства.

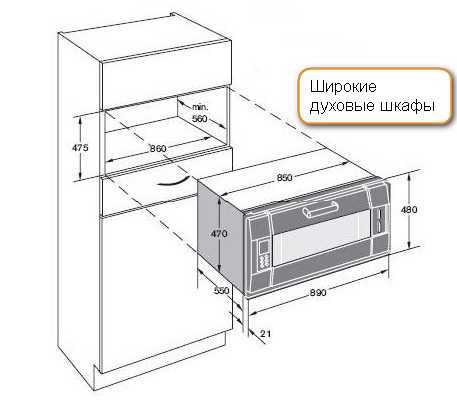

Существуют также духовые шкафы шириной 700 и 900 мм, но их ассортимент ограничен и стоимость гораздо выше. В приборах большей ширины нуждаются в основном рестораны, кафе и прочие заведения.

Выбор места под установку встраиваемого духового шкафа

Духовку можно расположить:

• под варочной панелью;
• в специальном пенале для бытовой техники;
• выше уровня тумбочек.

Отличным вариантом будет сделать пенал для духовки, СВЧ-печи и других кухонных приборов и установить встраиваемый прибор на высоте 460 мм от уровня пола. Это удобно, так как не требуется низко наклоняться к дверце для извлечения приготовленного блюда. Над духовым шкафом можно установить микроволновку или другую кухонную технику.

Духовка, установленная на высоте 820 мм, вообще исключает наклон – дверца будет на уровне груди. Но доставать приготовленное блюдо следует предельно аккуратно, так как горячий воздух может обжечь лицо.

Под варочной панелью духовки устанавливают обладатели небольших кухонь. Это экономит рабочее пространство хозяйки.

dekormyhome.ru

Узкие встраиваемые духовые шкафы | Портал о компьютерах и бытовой технике

Компактный встраиваемый духовой шкаф или узкие газовые духовые шкафы является наиболее востребованной техникой благодаря возможности его установки на любых, даже малых кухонных площадях. Обычно ниши, предназначенные для встраивания, практически не отличаются от размеров духовок, и широкие зазоры здесь не нужны, в отличие от встроенных холодильников, например.

Основные виды и размеры встраиваемых духовых шкафов

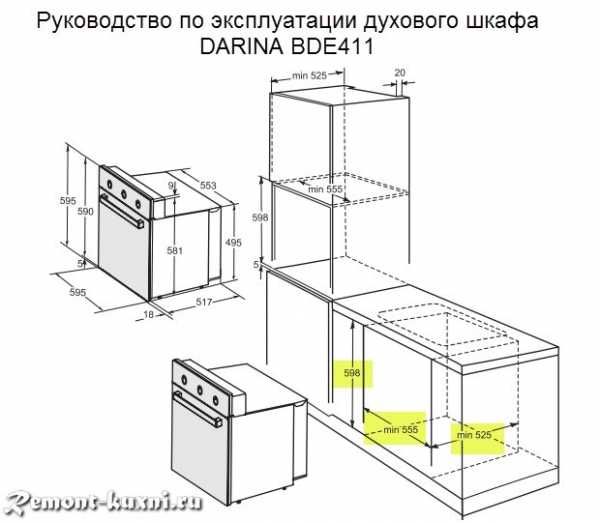

Точная схема встраивания находится в инструкции по эксплуатации духового шкафа либо на странице описания товара, если покупка осуществляется через интернет.

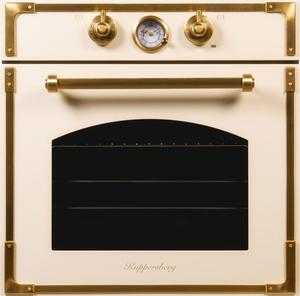

Что касается дизайна духовых шкафов, как правило, он консервативен, однако встречаются модели и классические, и Hi-tech. Традиционный цвет духовок – черный и под нержавеющую сталь (электрические духовки тому пример), редкие цветовые решения – белые и цветные приборы. Дверцы открываются или «выезжают» вперед.

В связи с этим, если вы планируете использовать духовку часто, необходимо предусмотреть немного больше пространства перед ее «лицом».

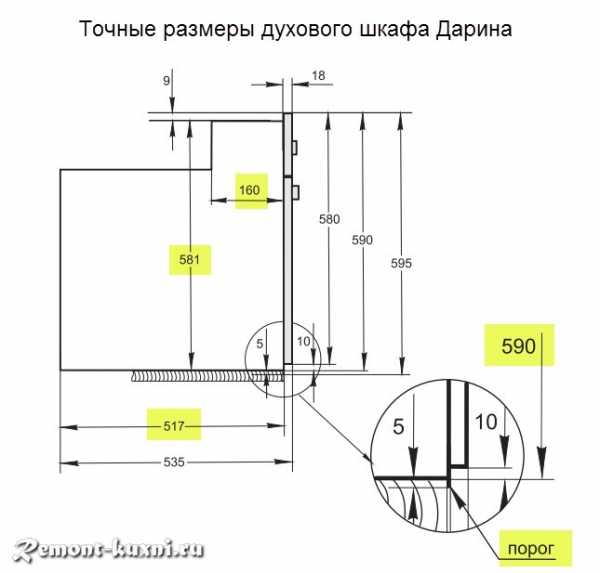

Размеры встроенного духового шкафа могут незначительно варьироваться. При этом стандартные габариты встраиваемого духового шкафа составляют 60 х 60 х 60 см по таким параметрам, как высота, ширина и глубина. Такие же габариты имеют духовые шкафы Bosch.

Для профессиональных кухонь ресторанов и кафе выпускают модели, ширина которых составляет 70, 90 и даже 120 см, что для бытовых духовок является большой редкостью.к меню ↑

Особенности узких духовок

Узкие встраиваемые электрические духовые шкафы – это модели, ширина и высота которых составляет 60 х 45 см либо 55 х 60 см. Такие же габариты имеют духовые шкафы Аристон. В нише с высотой 45 см встраиваемые духовые шкафы в установке обычно не вызывают затруднений. Невзирая на свой компактный размер, такие духовки оснащены всеми необходимыми функциями (гриль, печь, конвекция, таймер).

А узкий встраиваемый духовой шкаф, оснащенный функцией СВЧ, станет идеальным решением для малогабаритной кухни.

Однако всё вышеперечисленное относится не только к электрическим моделям духовых шкафов. Узкий встраиваемый газовый духовой шкаф хоть и не обладает столь высоким функционалом, как его электрический сородич, но свою основную работу, заключающуюся в жарке и выпечке, выполняет на «отлично». Тому пример духовка с функцией микроволновки.

Добавим, что с шириной 45 см встраиваемый духовой шкаф купить можно по цене 300 – 400 у. е. (в зависимости от производителя и функций). Столько же стоят духовые шкафы Бош.к меню ↑

Размеры встраиваемых духовых шкафов, особенности встраиваемой техники — видео

к меню ↑

Советы и рекомендации

Итак, вы определились с габаритами, типом управления, питанием (газ или электроэнергия как у электрического духового шкафа) и необходимыми функциями вашего предстоящего приобретения. Теперь уделите внимание способу очистки понравившейся модели духового шкафа. В средней ценовой категории можно запросто подобрать модель с функцией каталитической очистки.

Суть ее сводится к поглощению жиров, выделяющихся в процессе приготовления пищи. А способствует этому процессу специальная эмаль, которой покрыты внутренние поверхности духовой камеры как у электрического встраиваемого духового шкафа.

Более надежным и прогрессивным считается способ пиролитической очистки (пиролиз). А чистит духовку он так: с нагреванием прибора до 500 градусов все остатки пищи, скопившиеся на стеках, выгорают. Всё, что остаётся хозяйке, — это по окончании процесса вытереть внутреннюю часть духовки влажной салфеткой. Такой способ очистки имеет духовой шкаф Сименс.

Поскольку рынок встраиваемых духовок достаточно богат, то, заранее определившись с желаемыми функциями и соотношением «цена – качество», вы сможете выбрать такую модель, которая станет воплощением вашей мечты о кухне, оборудованной в соответствии со всеми современными требованиями.

В общем-то, духовые шкафы это отличная и нужная вещь.

entercomputers.ru

Шкаф под духовой шкаф и варочную панель: размеры тумбы

Благодаря появлению встроенных духовых шкафов появилась уникальная возможность не только получить экономию пространства на кухне, но и сделать ее дизайн более разнообразным и уникальным. Особенно если речь идет о раздельных моделях, в которых духовка монтируется и работает отдельно от варочной поверхности. Рассмотрим, какие тумбы под духовые шкафы можно использовать и где лучше всего устанавливать такую технику.

Выбираем шкаф под духовой шкаф

Монтаж духового шкафа: выбираем высоту

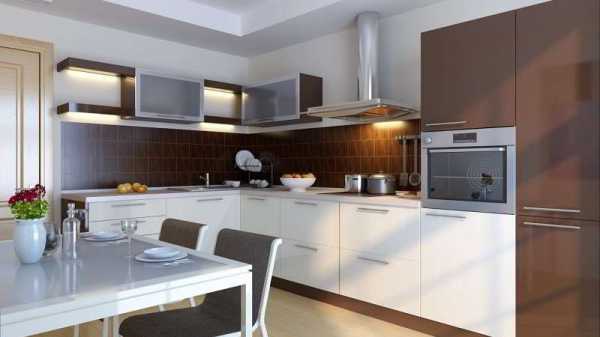

Все чаще в интерьере кухни встречаются духовые шкафы, которые монтируются выше уровня стола. И это касается не новомодного направления. С появлением первых встраиваемых духовок независимого типа (произошло это событие более 50 лет тому назад), производители таких устройств сразу же предложили размещать их на значительной высоте, так как именно такой вариант монтажа значительно облегчает дальнейшую эксплуатацию устройства.

Такое высокое расположение духовых шкафов имеет и другие важные достоинства:

• за техникой очень просто ухаживать;
• оборудование будет недоступным для маленьких детей;
• извлекать из духового шкафа тяжелые блюда значительно легче и безопаснее.

Если был выбран именно такой способ монтажа оборудования, то тумба под духовой шкаф должна выбираться определенных параметров. Помимо соответствия ее габаритов с духовкой, следует также подбирать конструкцию, которая сможет выдержать вес агрегата, а также тепловое воздействие с его поверхностью.

Что касается самой высоты размещения встраиваемого духового шкафа, то в данном вопросе следует ориентироваться на панель управления устройства. Оптимальной является установка, в результате которой такая панель находится выше пояса, но ниже уровня глаз хозяйки, как показано на фото.

Особенности установки оборудования под столешницей

Некоторые все же отдают предпочтение традиционной установке встраиваемых духовых шкафов под столешницей. В большинстве случаев духовка ставится непосредственно под варочной поверхностью, однако подобный вариант не является обязательным. Можно поставить оборудование в любом другом месте, где хозяйке будет более комфортно и удобно с ним работать.

Сделать это позволят всевозможные ящики, шкафы и тумбы – выбор будет напрямую зависеть от габаритов техники и предпочтений владельца дома. При этом стоит выбирать шкаф под встроенный духовой шкаф, произведенный из прочных и высококачественных материалов.

Особенно правильной установка духовки ниже столешницы станет в том случае, если кухонное пространство имеет малые габариты. При обустройстве небольшого помещения высокие и громоздкие шкафы-колонны либо тумбы-пеналы с ящиками станут просто неуместными, так как они забирают и без того ограниченное пространство. В такой ситуации духовой шкаф лучше всего встраивать не в пенал, а в традиционную тумбу, позволяющую получить еще и дополнительное место для готовки.

Что касается интерьеров, то духовой шкаф под столешницей будет идеально смотреться на кухнях, выполненных в винтажном, классическом либо кантри-стиле. Такой способ установки внесет в атмосферу больше уюта и комфорта. Однако не стоит забывать, что размеры шкафа под духовой шкаф являются очень важным параметром, который стоит учитывать заранее.

Какие еще варианты мебели можно выбрать для установки духовки?

Если классический кухонный шкаф под духовой шкаф и варочную панель никак не вписывается в интерьер кухни, тогда можно остановиться и на других вариантах установки оборудования:

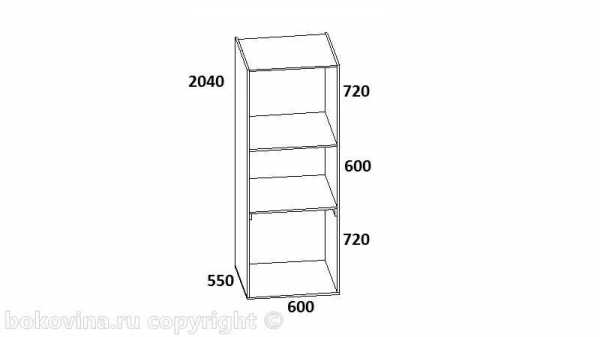

• Шкафы-пеналы – это идеальный вариант для просторных помещений, имеющих высокие потолки.
• Монтаж в остров. Сегодня просторные кухни очень часто укомплектовываются островами, которые имеют дополнительную рабочую поверхность. Данный вариант встраивания духового шкафа станет актуальным для тех семей, которые редко эксплуатируют духовку и не имеют маленьких деток, способных с легкостью к ней дотянуться.
• Высокая тумба – это наиболее распространенный вариант мебели для встраивания духового шкафа. Расположенная на краю кухонного гарнитура, такая мебель идеально подойдет для установки духовки. Вариант очень практичен, так как появляется дополнительная поверхность, которую можно использовать для хранения всевозможных кухонных принадлежностей – вазочек, сахарницы, баночек с крупами и т.п. Такой тип планировки лучше всего выбирать для кухонь, имеющих средние габариты и достаточную площадь для работы.

• Угловые мебельные конструкции. Чаще всего в углу монтируется мойка, однако при наличии возможностей данный элемент можно переместить ближе к окну, где освещение значительно лучше. Свободный угол, таким образом, может быть использован для установки встраиваемого духового шкафа, который благодаря различным ящикам, тумбам и шкафчикам может размещаться совершенно на любой высоте.

Какой бы шкаф под встраиваемый духовой шкаф ни был выбран, он должен не только гармонично сочетаться со всем кухонным гарнитуром, но и иметь прочную и качественную конструкцию, способную выдержать вес оборудования.

www.duhovka.vyborkuhni.ru

размеры, стандартные глубина и ширина духового шкафа

Выбирая духовой шкаф, первым делом покупатель обращает внимание на его размеры. Действительно, уже на стадии проектировании кухни и гарнитура нужно будет определиться, где будет стоять бытовая техника, и сколько места она будет занимать.

Духовые шкафы стандартных размеров

Большинство духовых шкафов, которые можно найти в продаже, имеют стандартные размеры. Их ширина составляет 60 см, глубина – 50-55 см, но не больше 60 см, поскольку в противном случае они вряд ли войдут в гарнитур.

Высота таких моделей тоже приближается к 55 см, если ориентироваться на внутренний размер и достигает 60 см, если смотреть на внешний. Пример стандартного шкафа – Hotpoint-Ariston FH 51 WH с габаритами 60*60*56, см (В, Ш, Г).

Однако встречаются агрегаты, размеры которых отклоняются в ту или иную сторону. Они могут быть очень узкими, чересчур высокими или не слишком глубокими, но при этом удовлетворять потребности конкретного потребителя.

Духовки нестандартной высоты

Например, нестандартными можно назвать все духовые шкафы с функцией СВЧ. Их отличительная особенность – маленькая высота, которая в зависимости от моделей может колебаться от 38 до 55 см. Пример такого техники — Samsung FQ115T002 с габаритами 46*59.90*52.50 (В, Ш, Г).

Впрочем, это далеко не самые маленькие агрегаты из возможных. Покупатели, не испытывающие потребности в большой духовке и желающие сэкономить за её счёт пространство в гарнитуре, могут обратить внимание на модель Foster 7170052, высота которой всего 36 см.

По высоте духовые шкафы могут быть не только ниже, но и выше стандартных. Особенно в этом плане выделяются модели с дополнительной духовкой. Конструкция таких агрегатов представляет собой две камеры, расположенные одна над другой (иногда сбоку). Одна из них идёт основной – большего объёма, другая дополнительной – меньшего, с базовым набором программ. Естественно, в стандартных моделях на 60 см две камеры не разместить без ущерба для объёма, поэтому такие шкафы идут высотой 90 см. Ширина и глубина у них стандартные. Пример техники высотой 90 см – Candy DUO 609 X.

Узкие и широкие духовые шкафы

Нестандартные встроенные духовки могут быть не только низкими, но и узкими. Это особенно удобно, если выбранную модель необходимо встроить в компактный шкаф-пенал на высоте пояса. Пример такой техники – Simfer B 4104 ZERM, ширина которого всего 45 см. Конечно, приобретая встроенные шкафы таких небольших размеров, стоит учесть, что и изнутри они будут невелики. А это значит, что внутрь не поместятся высокий торт или тушка гуся целиком. Да и пирога на маленьком противне на семью из 4-5 человек не хватит.

В некоторых странах, в которых владельцы домов и квартир не ограничены крохотными кухнями, стандартными считаются агрегаты шириной 90 и 120 см, но в России они не получили и вряд ли получат широкое распространение. Впрочем, приобрести их в нашей стране всё-таки можно, причём без особых усилий.

Глубина тоже имеет значение

Стандартная глубина столешницы равна 60 см. Это расстояние инженеры вычислили опытным путём, рассчитав сколько свободного пространства потребуется хозяйке во время работы, с учётом длины рук и места, занимаемого мелкой бытовой техникой и кухонными аксессуарами. Соответственно, большинство моделей должны укладываться в этот размер. Но иногда перед покупателями стоит задача установить встроенную духовку не на привычное место под столешницей, а, например, в маленький навесной шкаф. Получается, что требуемые габариты, в том числе глубина, должны быть совершенно другими. Если в стандартных моделях она укладывается в диапазон 50-55 см, то в компактных начинается с 45 см. Примером моделей с такой глубиной может служить Kronasteel IGG 1634 EG INOX. Как правило, у таких бытовых приборов ширина и высота тоже ниже средних значений.

openfile.ru

les66.ru

Размеры встроенного духового шкафа

Не только дизайн, способ нагрева и функционал духового шкафа имеют ключевое значение при выборе. Не менее важны и его размеры. Габариты выбираются в зависимости от площади кухонного помещения, численности семьи и частоты использования техники.

Как определиться с габаритами духовки?

Самые распространенные встраиваемые духовки с размерами по ширине и высоте в пределах 600 мм, а глубиной около 550 мм. Но у каждого производителя они разные и могут отличаться примерно ±5-40 мм, что большой роли в процессе установки не играет. Ярким примером является духовой шкаф Bosch HBB 56C552E с габаритами 595×595×560 мм. Прибор с такими габаритами отлично подойдет для средних помещений (8 м2 и более) и большой семьи.

Для меньших кухонь или при избыточном количестве техники в ней можно купить духовку шириной 450 мм. Но такие типы приборов не отличаются разнообразием выбора и не подходят для большой семьи, так как внутренний объем очень мал, и готовить придется на 2 противнях, а это будет гораздо дольше, чем на 1. Поэтому наиболее актуальным вариантом будут духовые шкафы 600 мм шириной, но 450 мм высотой. В них можно спокойно поставить широкий противень с необходимым количеством пищи. А духовки шириной 450 мм будут уместны при редком использовании и необходимости рационального использования внутреннего пространства.

Существуют также духовые шкафы шириной 700 и 900 мм, но их ассортимент ограничен и стоимость гораздо выше. В приборах большей ширины нуждаются в основном рестораны, кафе и прочие заведения.

Выбор места под установку встраиваемого духового шкафа

Духовку можно расположить:

• под варочной панелью;
• в специальном пенале для бытовой техники;
• выше уровня тумбочек.

Отличным вариантом будет сделать пенал для духовки, СВЧ-печи и других кухонных приборов и установить встраиваемый прибор на высоте 460 мм от уровня пола. Это удобно, так как не требуется низко наклоняться к дверце для извлечения приготовленного блюда. Над духовым шкафом можно установить микроволновку или другую кухонную технику.

Духовка, установленная на высоте 820 мм, вообще исключает наклон – дверца будет на уровне груди. Но доставать приготовленное блюдо следует предельно аккуратно, так как горячий воздух может обжечь лицо.

Под варочной панелью духовки устанавливают обладатели небольших кухонь. Это экономит рабочее пространство хозяйки.

dekormyhome.ru

установка, как подключить к электричеству, размеры шкафа духового

На сегодня практически на каждой второй кухне имеется практичная, стильная, электрическая или газовая встроенная духовка. Этот функциональный элемент просто незаменим в приготовлении пищи. Удобство её установки ещё и в том, что она никому не мешает, даже если и совсем не используется. Такая экономия пространства — существенный плюс встраиваемого оборудования.

Особенности установки оборудования

Для того чтобы эксплуатация оборудования была максимально удобной и безопасной, необходимо установление духового шкафа с соблюдением всех технологических процессов. А сама технология работы будет зависеть от типа духовки. Монтаж встроенной техники практически не имеет отличий с автономной, а вот подключение, к примеру, газовых и электрических духовок имеет существенные различия.

В целях успешной установки своими руками встраиваемого духового шкафа, следует учесть следующие моменты:

• Рабочие инструменты.
• Подготовка рабочего места.
• Монтаж техники.
• Подключение оборудования.

Перед тем как подключить духовой шкаф, следует подготовить необходимые инструменты. Вам потребуется отвёртка, изоляционный материал, дрель. Надо учесть, что к некоторой технике в комплекте не прилагается вилка, поэтому её также стоит подготовить заранее.

Важно также не только, как установить электрический встраиваемый духовой шкаф, но и где. Место его размещения следует подбирать заблаговременно. Это будет зависеть от удобства. Ведь основное назначение этой техники — приготовление пищи, и хозяйке должно быть комфортно находиться на кухне и пользоваться всем, что там имеется.

Далее следует подготовка места для монтажа. Необходимо сверить размеры ниши и техники, чтобы в будущем не возникло проблем с установкой и эксплуатацией. Закончив монтаж оборудования можно осуществлять подключение духового шкафа. Здесь может быть два варианта: либо напрямую, либо с помощью вилки.

Как самостоятельно встроить духовой шкаф

Монтаж такой техники должен проводиться с особой точностью, поскольку любые отклонения могут привести к уменьшению эксплуатационного срока. Следует проследить перед установкой за следующими нюансами:

• Отсутствием неровностей поверхности, куда будет монтироваться техника.
• Параллельностью основания и земли.
• Перпендикулярностью боковых граней, верхних и нижних.

Если не учесть эти моменты до того, как подключить духовой шкаф к электричеству, то он будет нагреваться неравномерно, что будет приводить к периодическим поломкам.

Далее необходимо соотнести размеры встраиваемого духового шкафа и специально подготовленной для него ниши. Это важно, поскольку от техники будут исходить мощные тепловые потоки. Поэтому стоит придерживаться следующих правил установки:

• Между техникой и задней стеной следует оставить не меньше 4 см.
• Между боковыми поверхностями духовки должно быть расстояние до ниши не меньше 5 см.
• От дна шкафа до основания ниши оставить следует не менее 9 см.

Благодаря тому, что кухонные гарнитуры изготавливают по определённому стандарту, выбрать правильно размеры духового шкафа не составляет труда. Чтобы встроить духовку, необходимо заручиться поддержкой помощника, поскольку зачастую эта техника имеет внушительные габариты и вес.

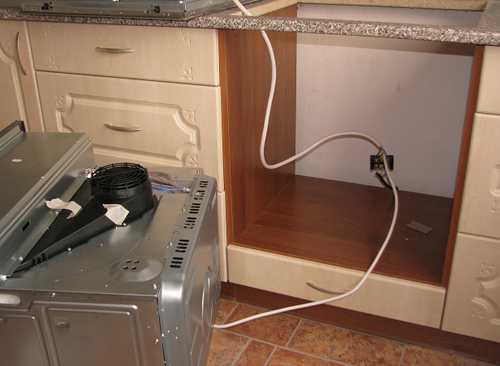

Подключение техники

Первое, что необходимо учесть перед подключением, это мощность духового шкафа. Именно от этого показателя будет зависеть площадь сечения электропровода. Следует продумать этот вопрос ещё до встраивания под столешницу или в пенал. Обычно провода, имеющие больший калибр (то есть увеличенное количество жил), легче монтировать и сгибать.

Сегодня многие шкафы имеют в комплекте варочную поверхность, что достаточно удобно в эксплуатации. Но этот нюанс состоит учитывать, производя подключение. Если же это просто монтаж в тумбу, то технология подключения намного проще, поскольку не требуется беспокоиться за второй кабель, необходимый, чтобы подключить панель.

Если же говорить про подключение газовой духовки, то при существовании пломбы самопроизвольное вмешательство может привести к необходимости платить штраф. Здесь лучше установку поручить специалистам.

Что же касается подключению к сети встроенной в кухонный гарнитур духовки, то осуществить подключение намного проще. Правильно просчитанные размеры техники и ниши, сечение электропроводов, соблюдение технологии и мер безопасности — это залог успешной встройки духового шкафа под столешницу, причём сделать это можно самостоятельно, имея минимальный набор инструментов и определённые навыки.

kuhnya.guru

Расчет короба под духовой шкаф и варочную поверхность – Сделаем мебель сами

Здравствуйте друзья.

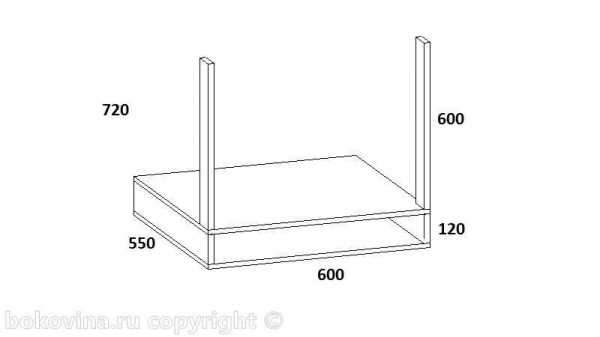

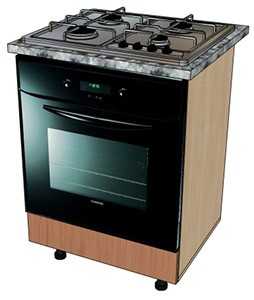

В этой статье мы поговорим о том, как правильно спроектировать короб для установки духового шкафа, и в случае необходимости – варочной поверхности.

В настоящее время, подавляющее большинство кухонных гарнитуров проектируются со встраиваемой техникой, по этому, понимание конструкции подобных модулей очень важно.

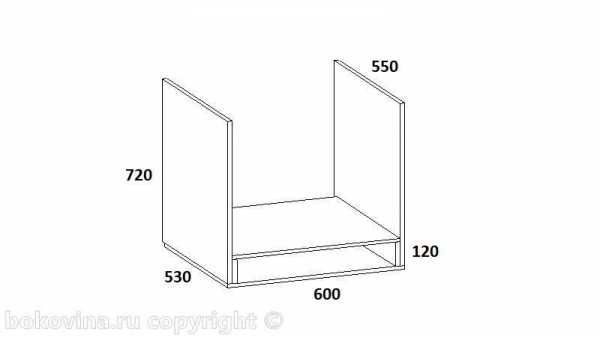

Рассматриваемый нами короб имеет два неизменных размера:

От общей высоты короба, зависит лишь размер нижнего выдвижного ящика с фасадом.

Размеры ниши под установку рассматриваемой нами техники всегда можно посмотреть в инструкции к ней.

Итак (смотри статью об эскизе кухни), общая высота этого модуля равна 870мм, толщина столешницы – 28мм, толщина ДСП – 16мм.

Рассчитаем детали модуля:

Горизонт – 600 на 460 (мм) – 1шт.

Бок – 870-28-100-16=726 (мм), где 28мм – толщина столешницы, 100мм – расстояние от короба до пола (высота опор), 16мм – толщина нижнего горизонта.

• Бок – 726 на 460 – 2шт.
• Горизонт 2 – 600-32=568 (мм), где 32мм – толщина двух боков короба.
• Горизонт 2 – 568 на 460 – 1 шт.
• Корпусная планка – 568 на 100 – 1шт.

На счет корпусной планки тоже стоит сказать пару слов.

В данном случае, она проектируется одна, причем, располагается на 10мм ниже верхней грани бока (подробнее – здесь).

Это делается для того, чтобы при использовании столешницы толщиной 28мм, варочная поверхность нормально крепилась к столешнице и не упиралась в саму планку (иногда размеры этой техники могут выходить за габариты столешницы по высоте).

Кстати, я часто встречал в сети обучающие материалы, где в рассматриваемом нами коробе корпусная планка вообще не проектируется.

Я считаю такой подход не верным, так как эта планка выдерживает расстояние между боками модуля, и она в любом случае необходима.

Рассчитаем фасад для выдвижного ящика внизу

Размер по высоте, который он перекрывает, равен:

870-28-100-600=142 (мм), где 100мм – высота регулируемых опор, 600мм – внутренний проем короба.

При этом расчете нужно учитывать один нюанс: Для этого фасада, верхний зазор (на перекрываемый им размер по высоте) дается 8-10 (мм).

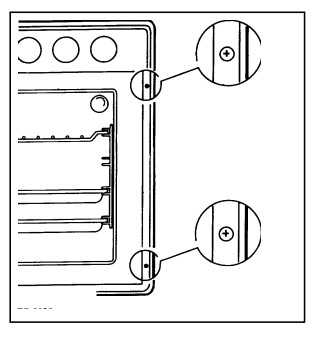

Дело в том, что духовой шкаф фиксируется в коробе благодаря своим фланцам, расположенным по периметру его лицевой стороны. По этому, верхний горизонт короба эти фланцы частично перекрывают. Именно по этой причине, дается зазор от верхней грани этого горизонта до фасада (для нормальной работы выдвижного ящика).

Давайте дадим этот отступ в 10мм.

В таком случае, рассчитываемый фасад будет иметь высоту:

142-10=132 (мм)

Ширина рассчитывается как обычно:

600-3=597 (мм)

Теперь можно записать его размеры:

•  132 на 597 – 1шт.

Обычно, на такой фронт, ручка не проектируется, так как она будет располагаться слишком низко, и создавать определенные неудобства (просто будет цепляться за ноги).

Для того чтобы фронт можно было открывать без ручки, расположенной на нем, в нижнем горизонте, проектируется небольшой вырез посредине.

Благодаря ему, рассматриваемый нами элемент легко можно зацепить снизу, и открыть.

Хотя, к слову сказать, этот ящик не так часто используется, как другие (в силу того, что он часто имеет небольшую высоту, и положить в него можно только определенные вещи).

Размеры этого выреза могут быть любыми. В нашем случае, они будут такими:

• Ширина – 100мм
• Глубина – 20мм

Зная размеры фасада для нашего короба, рассчитаем детали выдвижного ящика.

Для этого, узнаем высоту проема (расстояние между горизонтами):

142-32=110 (мм), где 32мм – толщина первого и второго горизонтов.

Дадим зазоры по 10мм сверху и снизу, и получим:

110-20=90 (мм) – это и будет нужная нам высота.

Теперь запишем его размеры:

Деталь 1 – 600-90=510 (мм), где 90мм – сумма двух боков, двух зазоров под направляющие и двух боковых деталей ящика.

• Деталь 1 – 90 на 510 – 2шт.
• Деталь 2 – 90 на 450 – 2шт (450мм – глубина ящика под направляющую на 450мм).
• Дно (ДВП) будет иметь размер – 542 на 450

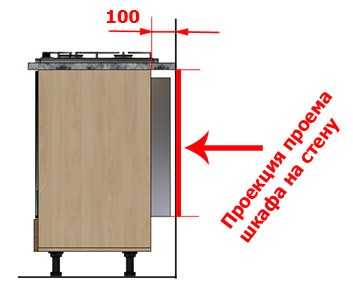

Так же нужно знать, что глубина духовки такова, то при заднем “нахлесте” столешницы на короб в 100мм (а именно такой (и больше) размер нужно давать на кухни, в состав которых входят подобные модули), в проекции духового шкафа (на стену) не должно быть ничего (розетки, трубы и т.д.), так как шкаф может просто не “стать” в короб.

На фотографии показан вариант, когда на части стены, видимой в проем, находятся розетки, которые потом пришлось убрать. По этому, эти проблемы нужно решать еще на стадии проектировки кухни, а не тогда, когда она уже почти установлена. Так же, нужно учитывать ровность полов. Если они не ровные, то нижние модули будут регулироваться, а соответственно, и положение проекции проема нашего короба на стену будет изменяться.

Это все нужно учитывать.

Подобные модули можно еще проектировать таким образом, чтобы выдвижной ящик находился не снизу, а сверху, но об этом мы поговорим в другой раз.

На этом все.

До встречи в следующих статьях.
