Вязка арматуры под ленточный фундамент: схемы, фото и видео

При строительстве или закладке неблочного дома наступает момент, когда потребуется вязка каркасов из арматуры. Можно заказать уже готовые изделия на любом предприятии, но такой фундамент обойдётся на 5-10% дороже. Не все застройщики могут себе это позволить.

Какие прутья использовать и как правильно связать каркас для усиления базы дома? Как усилить углы, где нужно проложить дополнительное усиление, а где нет? Эти вопросы лучше решить заранее, так как от качества основания и способа его устройства зависит долговечность всей конструкции. Рассмотрим детально, как правильно вязать арматуру для ленточного фундамента.

Сварка или обвязка

На первоначальном этапе закладки усиливающих элементов, при возведении предварительного каркаса, скелета армирующего пояса, можно воспользоваться сварочным аппаратом. Это существенно ускорит монтажные работы. Они проводятся методом прихватки при помощи сварочного оборудования на малых токах, до 150 ампер. Поле установки направляющих, так называемых троллей, стыки арматуры полностью связывают специальной проволокой, вручную или механическим способом.

Важно: не рекомендуется проводить весь монтаж с помощью электросварки. Это связано с хрупкостью стыков, а также преждевременной коррозией прутьев и сварочного шва.

Сталь класса А-3 имеет два ребра жёсткости, которые во время сварки очень легко повредить (расплавить). Из-за этого ухудшаются несущие способности сечения арматуры. Например, 12 мм прутья будут столь же эффективны в бетоне, как металл диаметром 10 мм. Такого допускать нельзя.

Кроме того, использование сварочных работ при армировании в ленточном фундаменте не оправдано, сильно сэкономить не удастся. Не стоит рисковать несущими параметрами каркаса, ускоряя сроки сдачи объекта или облегчая себе работу.

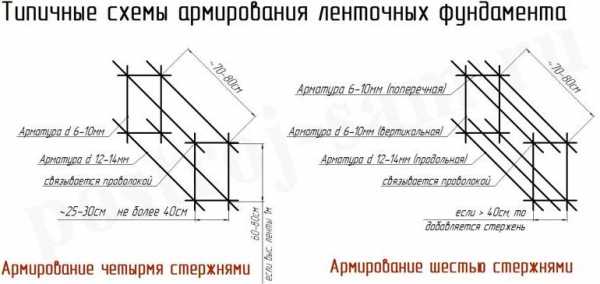

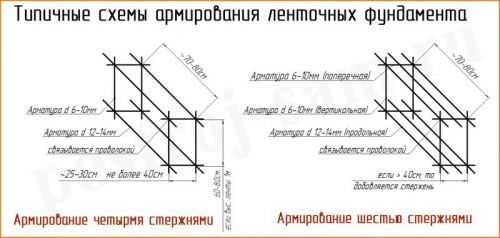

Типичные схемы армирования.

Применение электроинструмента

Повысить скорость проводимых работ при вязке арматуры для основания типа «лента» можно с помощью специальных машинок. К примеру, понадобится проволока 1,0-0,8 мм и аккумуляторный пистолет DZ-04-A01. Связать один стык таким прибором можно за 2 секунды. Заряд восстанавливается за 30 минут подсоединения к сети, а хватает его на 440-450 стыков.

Такое оборудование выгодно применять при больших объемах работ. Также его можно брать в аренду. Вязка арматуры под ленточный фундамент подобной машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно подготовить любое основание. Здесь быстрота и качество шагают в ногу.

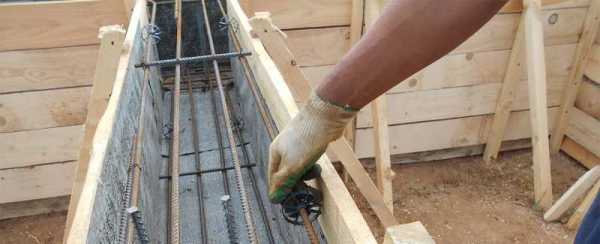

Использование крюка для вязки арматуры.

Стандарт — не правило

При обустройстве ленты фундамента, из арматуры вяжут пространственный каркас. Под закладку основания для небольшого одноэтажного дома (сечение небольшого основания 600×400 мм) подходят стандартные параметры:

  • Арматура 12-14 мм применяется на горизонтальные несущие направляющие;
  • Тонкие прутья диаметром 8-12 мм вяжутся перпендикулярными поперечинами, так как на них нет большой весовой нагрузки;
  • Шаг и расстояние между поперечинами должны соответствовать нагрузкам, но не менее 200×200 мм и не более 500×500 мм. Обычно это расстояние выдерживают со значением 300x400x400 мм между осями, где 300 – показатель длины.

Вязка углов – довольно важный момент (а точнее — узел). Кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на стыке треугольник правильной формы. Концы делают не короче 150 мм, сгибают и вяжут проволокой в двух местах параллельно продольным прутьям. Закладывают их по углам фундамента, на верхний и нижний ярус каркаса.

Схема армирования примыканий. Армирование углов. Армирование тупых углов. Приемы вязки проволокой.

В некоторых случаях по периметру всего основания пускают дополнительные стержни диаметром 14-16 мм. Это делают только тогда, когда предполагаются чуть большие нагрузки по площади всего каркаса. Правильная вязка арматуры для ленточного фундамента предполагает укладку металла по центру каркаса. Если основание состоит из четырёх лежащих горизонтально прутьев, то их устанавливают поперек, на нижний ярус самого каркаса. Армирование нужно связать в одно целое с основным каркасом, доходя при этом до самых углов.

Выпуски за границы конструкции – отдельная тема. При изготовлении каркаса надо помнить, что длина коротких краев поперечных арматур должна соответствовать простой формуле: диаметр, умноженный на 3. Например, для прута 10 мм выпуски делают на 25-30 мм от наружного края. При ячейке 40×40 см их нарезают с плюсовым допуском в 5,5-6 см.

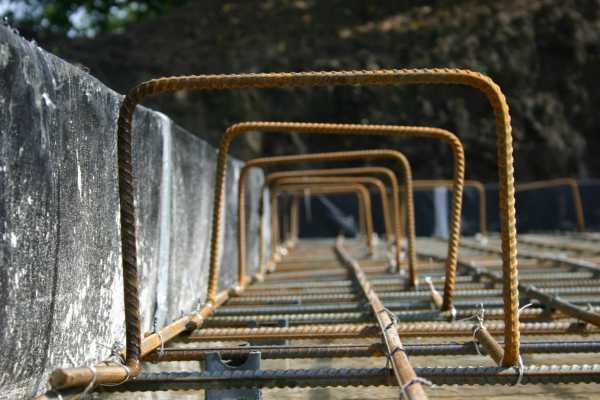

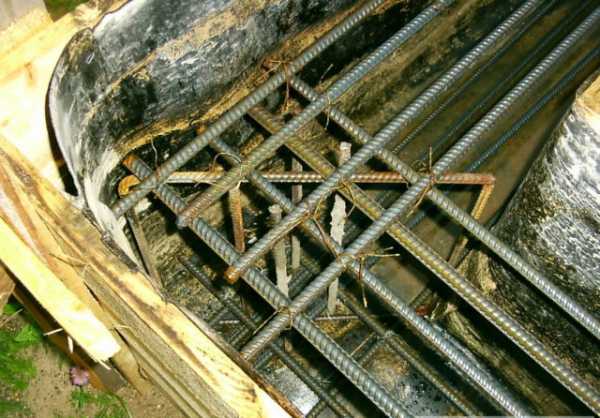

Фото пространственного каркаса.

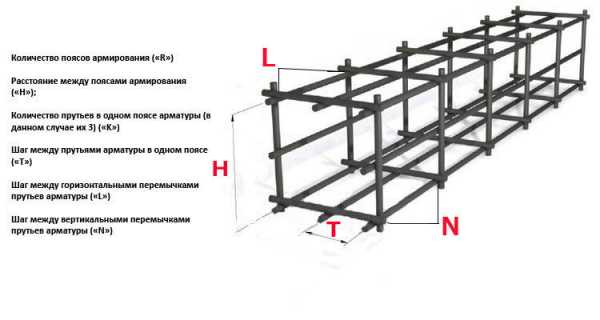

Схема сбора каркаса из арматуры

Расчёт здесь прост. При ширине канавы в 400 мм и глубине 600 мм нарезают поперечины длиной 360 мм из 10 мм прутка. Шаг обрешетки будет 300 мм. Режут вертикальные 650 мм прутья, учитывая, что при установке они немного погрузятся в щебень. Меряют стороны траншеи по длине. Берут арматуру 12 мм для обвязки прогонов.

Совет: когда начнёте вязать лесенки, то учитывайте допуски для углов и расстояние для заведения готовых боковых каркасов. По краям несколько поперечин не вяжите, чтобы облегчить сборку боковых конструкций в траншее.

Следующий шаг – установка готовых лесенок в канаву, вязка от углов. Так придается жёсткость предварительному каркасу. Выставляют их по размеру, повязав несколько прутов по углам. Должно получиться что-то наподобие забора с одинаковым шагом вертикальных арматурных палок.

Закладка арматуры.

Далее вяжут перпендикулярные перемычки и усиление углов. Можно изготовить сразу несколько длинных прогонов, но тогда для монтажа понадобятся грузоподъёмные механизмы, тали.

Совет: попробуйте сначала изобразить каркас на бумаге: боковые и верхние проекции. Тогда правильно собрать конструкцию и сделать ленточный фундамент своими руками не составит труда.

Также стоит отметить, что при закладке любого вида фундамента стоит провести точные расчеты, поручив это специалистам или инженерам. Связать правильный каркас не сложно, а вот срок службы ленты будет зависеть от других факторов: точности просчётов всех элементов усиления, подготовки, трамбовки несущей подушки и качества и уплотнения самого бетона.

Подробную схему создания обвязки фундамента своими руками можно посмотреть на следующих видео.


fundamentclub.ru

Как правильно вязать арматуру для фундамента?

Прочность фундамента влияет на надёжность удерживаемой конструкции. Прочность достигается за счёт качественного бетона и армирования основы. Для этого используется стальная проволока требуемого сечения, соединяемая в металлический каркас. Сегодня мы научимся вязать арматуру для фундамента, рассмотрим, что для этого требуется. Также читайте: "Какая арматура нужна для фундамента".

Способы вязки арматуры

Сначала определим, какую проволоку лучше использовать для вязки армирующего каркаса. Оптимальное сечение 1,2-1,4 мм. Более тонкий вариант непрочен, а проволока с большим сечением сложна в использовании.

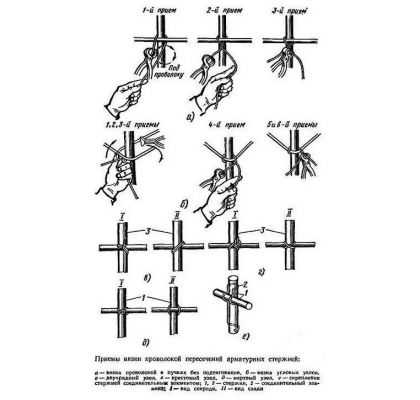

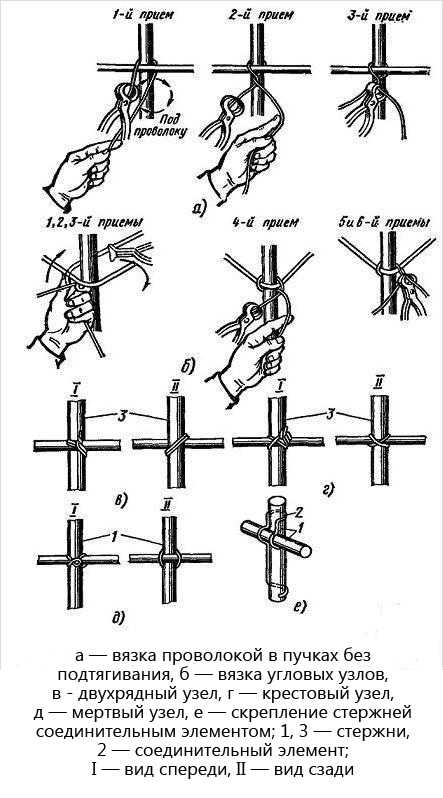

Различают три способа, которыми можно сформировать каркас фундамента – сваривание, соединение на проволоку и фиксация пластиковыми хомутами. При кажущейся простоте, оперативности, сварка не самое лучшее решение. Связано это с потребностью привлечения стороннего специалиста, услуги которого придётся оплачивать и с тем, что прочность арматуры и каркаса на её основе при сваривании снижается, что может иметь негативные последствия.

Стоит помнить о том, что уплотнение бетонного раствора с помощью вибраторов приводит к деформированию сварных соединений и даже разрушению. С этим связан факт, что подобный метод используется очень редко, а на смену ему приходят другие, более совершенные технологии.

Всё более популярным вариантом соединения арматуры становится фиксация пластиковыми хомутами. Процедура не нуждается в подготовке и наличия специализированного оборудования. Всё что нужно – затянуть хомуты в тех местах, где пересекаются прутья арматуры. Сам пластик характеризуется прочностными параметрами, стоек к коррозионным проявлениям, выдерживает значительную нагрузку.

Ручная вязка

Не менее актуален вариант со связыванием арматуры стальной проволокой. При незначительном объёме строительства операции проводятся ручным методом используя пассатижи или крюк, выполненный из толстой проволоки. Для большого объема работ целесообразно задействовать – винтовой крюк, а ещё лучше пистолет.

Ручная вязка подразумевает предварительную подготовку проволоки и нарезку на куски нужной длины. Затем её сворачивают вдвое – получается подобие петли, и продевают между арматурными элементами, затягивая до нужного уровня прочности.

При использовании крюка скручивание происходит за счёт вращения рукояти. Винтовой крюк предусматривает совершение поступательных движений вверх-вниз. Использование этих приспособлений экономит время вязки и делает сам процесс проще.

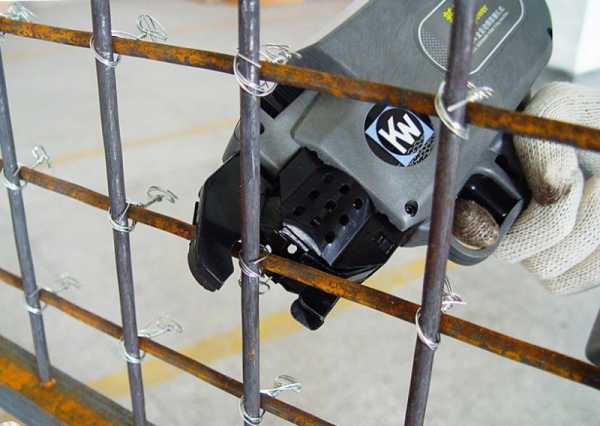

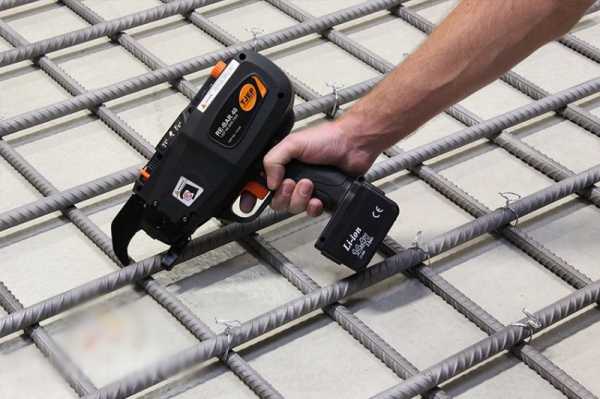

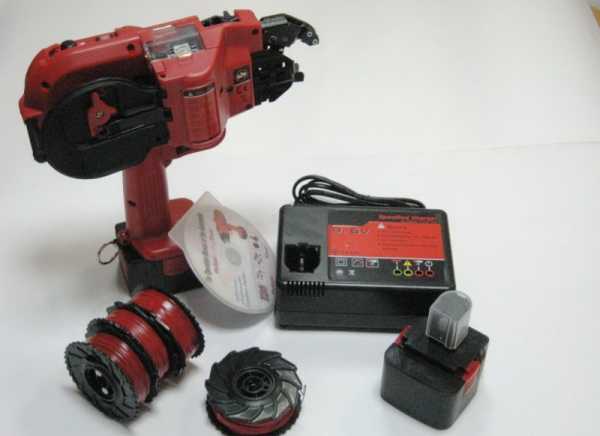

Автоматизация процедуры

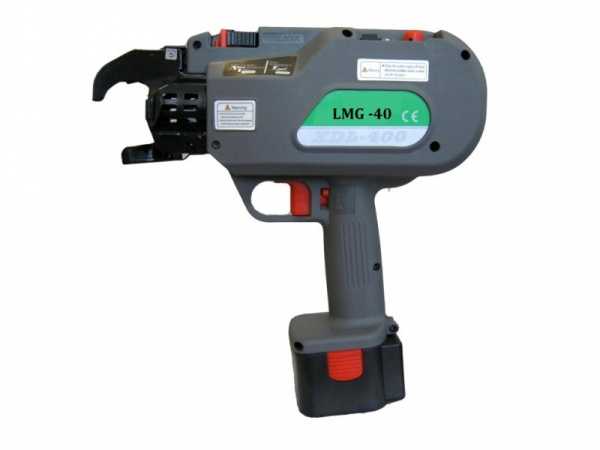

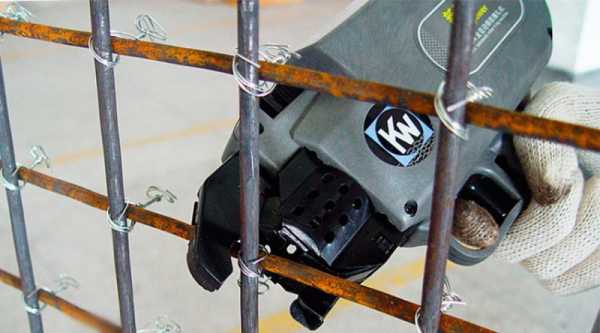

Покупка вязального пистолета оправдана в ситуации, когда требуется вязать арматуру в большом объёме – стоимость его велика, поэтому для иных ситуаций его покупка не оправдана.

Пистолет способен работать с проволокой сечением 0,8-1,5 мм – зависит от марки аппарата и его производителя. У этого инструмента есть рядом достоинств:

  • Оперативность связывания – одно соединение занимает до 0,8 с;
  • Незначительный вес аппарата позволяет обойтись без привлечения дополнительной рабочей силы – придерживать конструкцию можно второй рукой;
  • Интегрированная система регулировки длины проволоки на одно соединение минимизирует отходы, а выбор усилия закручивания обеспечивает равномерное распределение напряжения внутри всей конструкции;
  • Работа с арматурой разного диаметра.

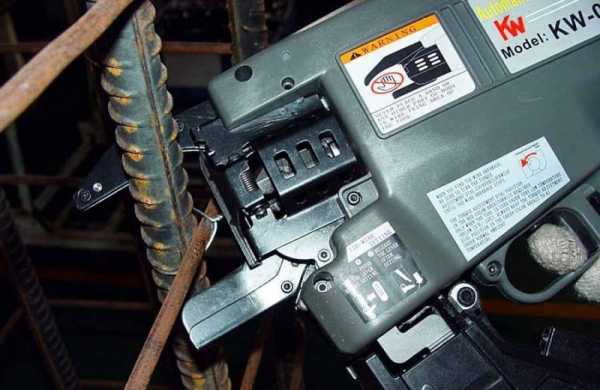

Процесс связывания проходит следующим образом: выходя из встроенной внутрь катушки, проволока проходит по направляющим между элементами каркаса, формируя при этом требуемое число витков. После этого приходит в действие специальный механизм, выполняющий скрутку и обрезающий излишек проволоки.

Очерёдность действий в процессе вязки

Поговорим подробно о порядке вязки арматуру для ленточного фундамента. Речь будет идти о ручной вязке, работы по которой проводят в такой очерёдности.

В первую очередь формируют схему каркаса, принимая во внимание габариты постройки и ту нагрузку, которая будет восприниматься фундаментом.

Подбирают число поясов армирования – этот фактор зависит от длины ленточного фундамента и высоты. При незначительных нагрузках использование дополнительных прутьев в рамках одного пояса нецелесообразно, а схема имеет формат куба, каждый из сегментов которого состоит из 8 креплений. Шаг вязки по фундаменту, равно как и высота формируемого сегмента идентичны – 30 см. Процесс вязки включает в себя следующее:

  • Проволоку нарезают на куски 30 см длиной;
  • Складывают вдвое;
  • Подводят под участок соединения двух прутьев цельной стороной вперёд;
  • Цепляют петлю крюком, оборачивают арматуру;
  • Укладывают свободный конец на крюк, начинают скрутку;
  • Проворачивают инструмент по часовой стрелке;
  • Извлекают крюк, переходят к формированию следующего соединения.

Не перетягивайте проволоку, поскольку это приведет к разрыву.

Ничего сверхсложного в процедуре вязки арматуры фундамента ленточного типа нет. Выполнение работы не требует особых познаний, навыков и специального инструмента. Главное не проявлять чрезмерной поспешности, соблюдать те советы и правила, о которых мы рассказали.

osnovam.ru

Каркас: как правильно вязать арматуру для ленточного фундамента частного дома

Начиная с этапа проектирования, и заканчивая монтажными работами, стальным стержням для армирования уделяют повышенное внимание. И это вполне оправданно, ведь именно она обеспечивает необходимые конструкционные качества ленте. Грамотный подход в организации работ по сборке железобетонного основания для дома включает правильный расчет и монтаж металлического каркаса.

Увеличиваем прочность или как правильно армировать ленточный фундамент: виды арматуры и ее назначение


Правильно подобранный бетон для основания дома обладает высоким уровнем прочности, однако при этом он слабо противостоит нагрузкам на изгиб, сдвиг и растяжение. Другими словами конструкции недостает достаточной степени пластичности, из-за чего она трескается или расслаивается. Эти недостатки способен устранить армирующий скелет.

Перед тем, как правильно вязать арматуру для ленточного фундамента, неплохо узнать о ней более подробно. По функциональным параметрам стальные стержни делятся на три вида, но отнюдь не факт, что все они будут задействованы в одной конструкции:

  • Рабочие – самые крупные стержни, которые выполняют ключевую задачу по противостоянию растягивающим деформациям. Они обычно расположены вдоль ленты.
  • Конструктивная – используется в случае, когда длина балки довольно большая и осевая жесткость сводится к минимуму. В целях монолитности каркаса ряды рабочей арматуры связывают поперек стержнями меньшего диаметра.
  • Анкеровочная – за исключением оснований для заборов с кирпичными столбами, лента редко бывает линейной. Обычно для дома основа выглядит в виде замкнутой фигуры с отводами внутри. Чтобы надежно скрепить конструкцию в узлах примыкания используют закладные элементы того же диаметра, как и у рабочих стержней.

Строитель, знающий, как правильно армировать ленточный фундамент, обязательно учтет пропорциональное содержание арматуры и бетона. В нашем случае минимальное присутствие стержней в конструкции должно быть 0,1% от общего сечения фундаментной балки. Однако это в теории, на практике же стержней содержится всегда больше нормы, тем самым гарантируется запас прочности.
В основаниях со сложными поперечными сечениями типа Т и Н велика вероятность возникновения разрывающих нагрузок, действующих на выступающие элементы. Чтобы компенсировать эти воздействия, используют сложные С- и Г-образные закладные элементы, повторяющие по форме поперечный срез балки.

Важно! Грамотно распределенный в пространстве каркас всегда полезнее, чем беспорядочная укладка больших объемов стержней.

Виды материалов для арматурного каркаса стандартного ленточного фундамента частного дома

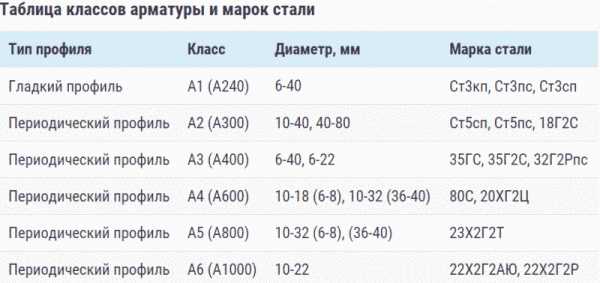

Для армирования стандартами допускается применение горячекатаных строительных прутьев периодического профиля, термически обработанные или механически упрочненные стержни. Они бывают шести классов и обозначаются литерой «А» с римскими цифрами. Чем выше класс, тем больше прочность, также существуют отличия в сечении. Некоторые особенности заключаются в следующем:
  • Первый класс – гладкие прутья с круглым профилем.
  • Второй класс – оснащен выступающими ребрами, расположенные навивкой. У всех старших классов ребра расположены «елочкой».
  • Индекс «Т» – означает термически упрочненный продукт.
  • Индекс «С» — стержни, пригодные к свариванию.

Рабочий арматурный каркас для ленточного фундамента выполняется из прутьев класса А2 или старше исходя из конструкционных требований. Для распределительного поперечного армирования при компенсации нагрузок на изгиб и скручивание используется продукция класса А1 или А2.

Расчет сечения и количества арматуры

Нормативные акты регламентируют количество прутков в бетонной балке для достижения оптимальных параметров прочности. Общее сечение продольных стержней не может быть меньше 0,1% площади профиля фундаментной ленты. Чтобы вычислить количество металлических изделий достаточно знать площади сечения прутка и основания. Комфортно выполнить подсчеты число стержней поможет готовая таблица.

Например, для армирования берется 8 рядов прутков диаметром 10 мм. По таблице их общая площадь составит 628 мм. Подобный каркас способен укрепить ленту шириной 500 мм и глубиной 1200 мм. Подобные вычисления аналогичны и для мелкозаглубленных фундаментов зданий.

Ко всему прочему, следует определить сечение стержней, участвующих в конструкции. Исходные показатели зависят от многих факторов. Осуществить упрощенный расчет можно при помощи таблицы.

Условия использования арматуры Минимально допустимый диаметр стержней, мм Нормативный документ
Продольная арматура вдоль стороны длиной не более 3 м 10 Приложение 1 к Пособию «Армирование элементов монолитных железобетонных зданий» М.,2007
Продольная арматура вдоль стороны длиной более 3 м 12 «То же»
Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см 6 п.3.106 Руководства по конструированию бетонных и железобетонный конструкций из тяжелого бетона (без предв. напряжения) М., 1978
Поперечная арматура вязанных каркасов высотой более 80 см 8 «там же»

Основное: как правильно вязать стальную арматуру для ленточного фундамента домостроения?

Наиболее распространен ручной способ вязки с применением подручных мехсредств. В их роли выступают плоскогубцы или вязальный крючок. Кроме инструмента нужны фиксаторы и расходный материал в виде стальной проволоки или пластиковых хомутов. Проволока выпускается двух видов:

  1. Оцинкованная.
  2. Из черного металла.

Специалисты, знающие, как и чем правильно армировать стандартный ленточный фундамент, уверяют: когда арматура будет погружена в бетон полностью, то выбирают обычную проволоку, а если планируется основание с выводом связывающих элементов – используют прокат с цинковой оболочкой. Металлический прокат связывают металлической проволокой, а композитный – пластиковыми хомутами. Не стоит менять стальной прокат на гибкий ПХВ – особой выгоды не будет, а вот, в прочности конструкции можно проиграть.

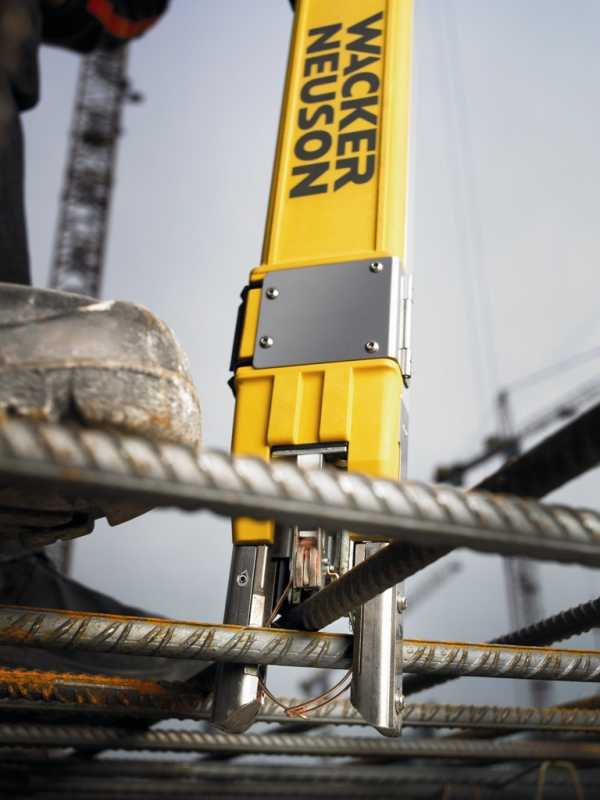

Есть еще один способ – вязка с применением специальных электроинструментов. Сюда относят насадку-крючок для дрели и вязальный пистолет. Последний представляет собой профессиональный механизм, и приобретать его для единовременного использования нерентабельно. Сборка каркаса при помощи электросварки мало того, что требует наличия оборудования и навыков, но к тому же лишает конструкцию гибкости и подвижности.

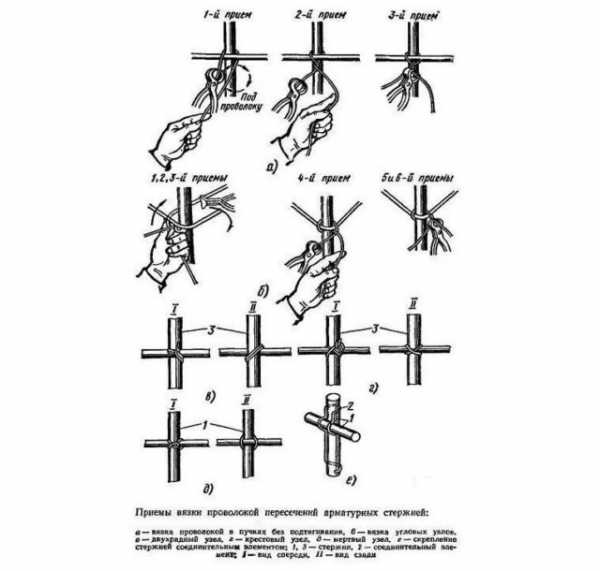

Технологии вязки каркаса


Начинать работу лучше с короткого участка фундаментного основания, это позволит «набить руку» и далее продвигаться увереннее. На ровной площадке следует расположить два длинных линейных прута, выровняв их концы. На расстоянии 15-20 см от торцов привязать поперечные распорки, остальные элементы крепятся с шагом около 50 см. Для вязки нарезается проволока длиной около 20 см.
Первый способ
  • Согнуть проволоку пополам.
  • Считая от петли, выгнуть проволоку вокруг пальца на одну треть.
  • Наложить готовую деталь на узел соединения и захватить петлю крючком.
  • Провернуть инструмент вокруг оси и захватить им другой конец проволоки, потянув при этом проволоку на себя.
  • Сделать 4-5 оборотов.
  • Вытянуть цангу и загнуть или обрезать концы.

Мастера, знающие, как правильно вязать арматуру для монолитного ленточного фундамента, уверяют, что количество оборотов определяется опытным путем. Обвязка не должна быть слишком натянута, и вместе с тем, слабое крепление также не приветствуется.

Второй способ
  • Проволочную заготовку сложить пополам.
  • Прижать проволоку к арматурному стержню и завернуть ее концы на себя.
  • Вставить в петлю крючок и провернуть его 4-5 раз.
  • Концы проволочной заготовки загнуть или обрезать.

Каркасная конструкция после этого получается довольно надежной, а монолитная основа – прочной и долговечной.

Третий способ
  • Сложить отрезок проволоки пополам.
  • Завести заготовку снизу скрепляемого узла.
  • Крючком захватить петлю.
  • Загнуть через цангу оставшиеся концы.
  • Образовавшуюся петлю провернуть 4-5 раз.

Метод дает возможность жесткой фиксации перекрестных узлов. Остается только выполнить расчет количества цемента для заливки основания.

Четвертый метод
  • Свернуть проволочную заготовку вдвое.
  • Установить крючок в петлю и захватить им же второй конец заготовки.
  • Завернуть проволоку вниз, одновременно перекидывая ее через цангу.
  • Натянуть крючок на себя и провернуть 4-5 раз.

Способ доступен для новичков, а также используется при работе с полуавтоматической винтовой цангой или с шуруповертом с насадкой.

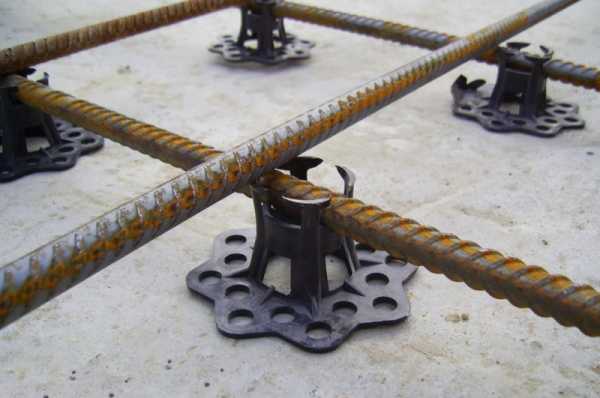

Собранный каркас должен быть дистанцирован от опалубки на расстояние не менее 50 мм. Для этого используют полые пробки, пластиковые стержни или любой доступный гидрофобный материал. В некоторых случаях имеет смысл организовать подготовку бетоном М100 и укладывать на него армирование. После застывания устанавливается готовый каркас с последующей окончательной заливкой основания.

stroimass.com

крючок, клещи, пистолет, фото и видео пояснения

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Больше работы будет с плитным фундаментом

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Содержание статьи

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

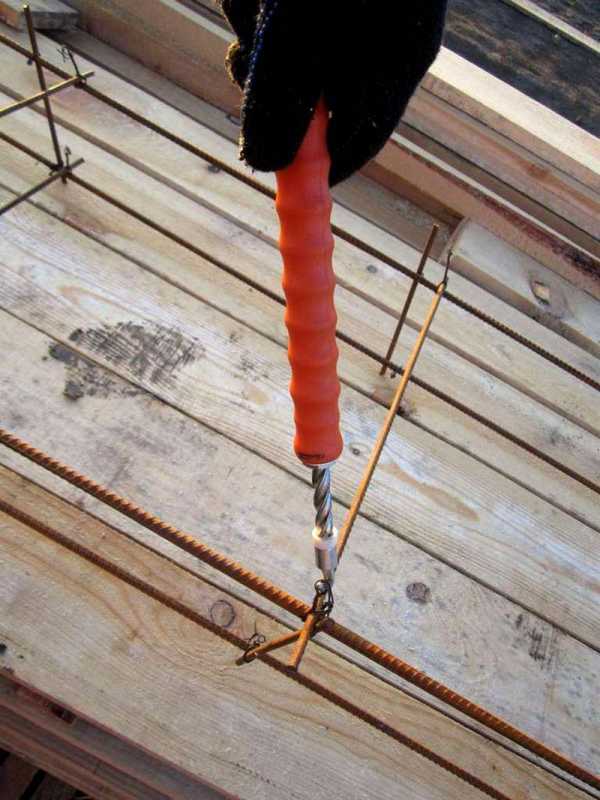

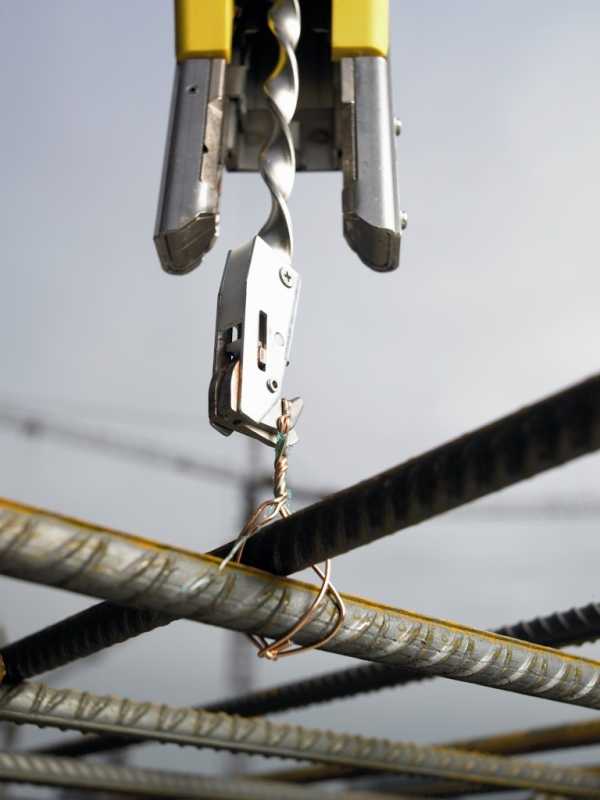

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

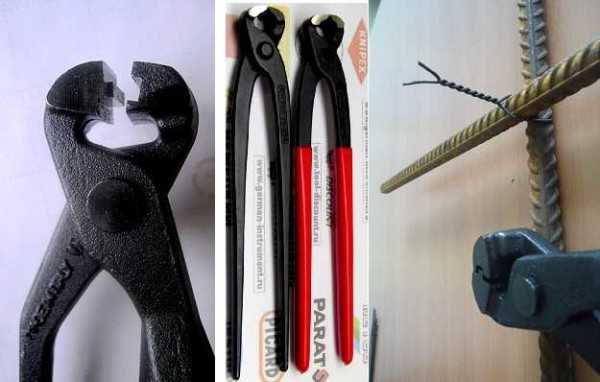

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

  • Не нужно нарезать проволоку. Ее сматывают в небольшие мотки, которые держат в левой руке.
  • Нет перерасхода: остаются «хвосты» в несколько миллиметров. При больших объемах это важно.

    Клещи при вязке армирующего пояса используются специальные. У них другая форма губок: они удерживают проволоку

Верить или нет — дело ваше. Но выглядит это потрясающе.

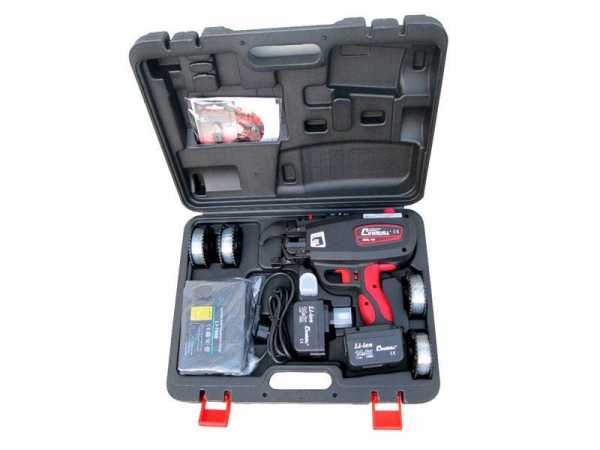

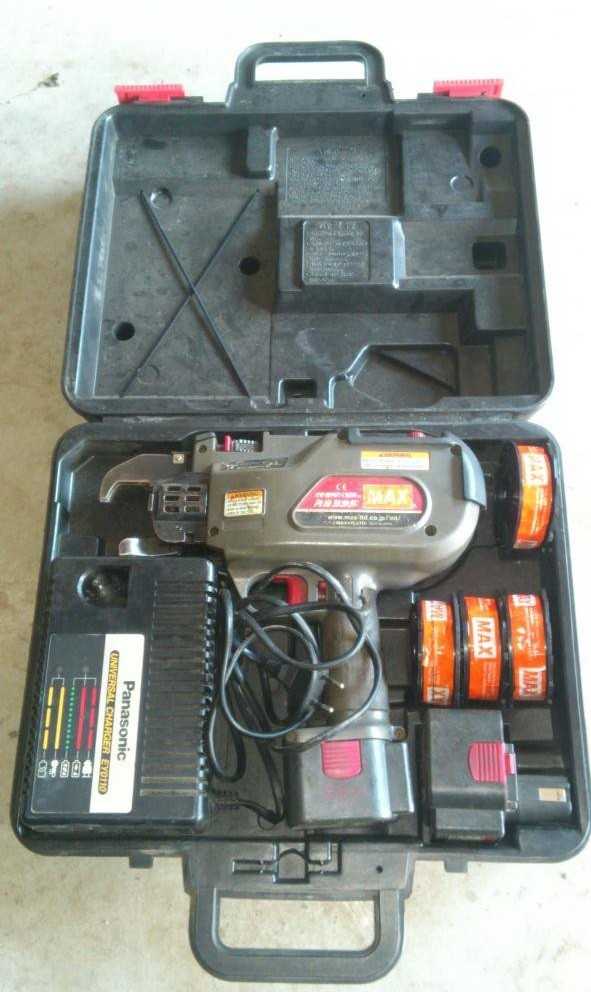

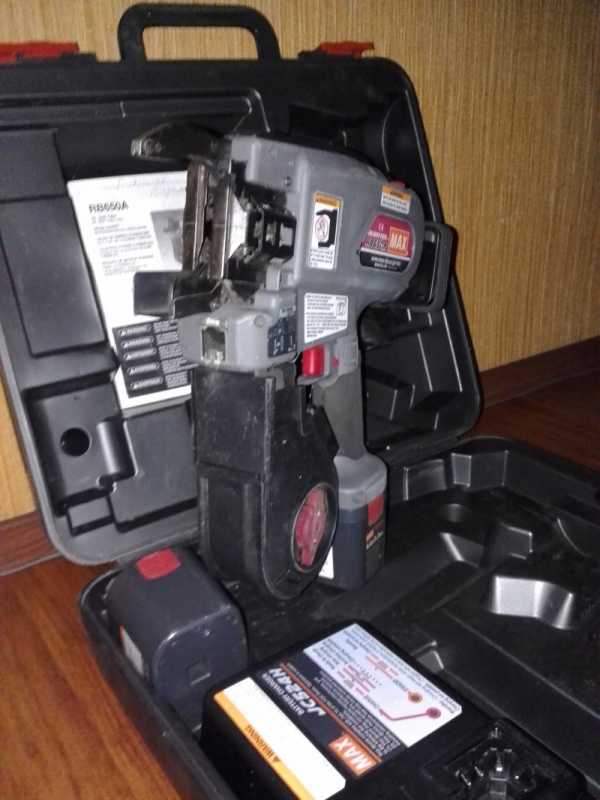

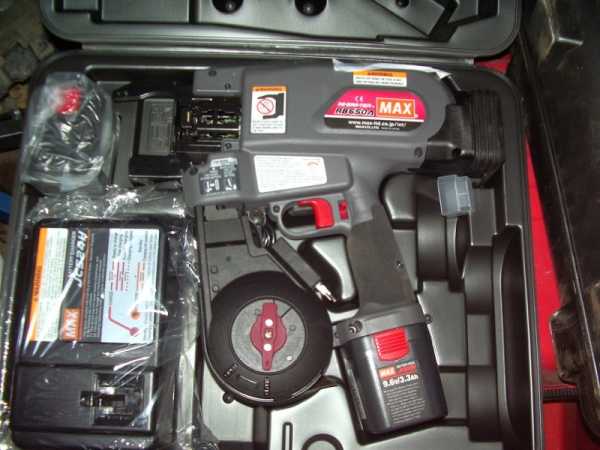

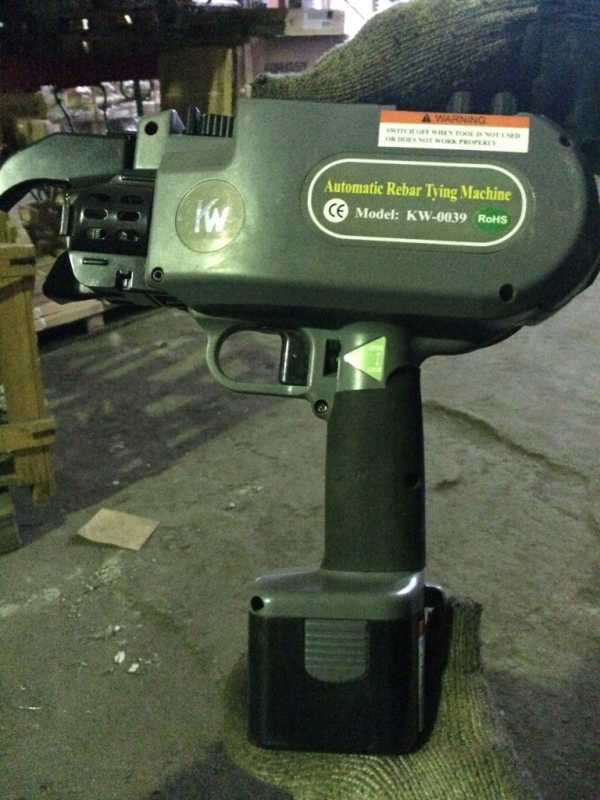

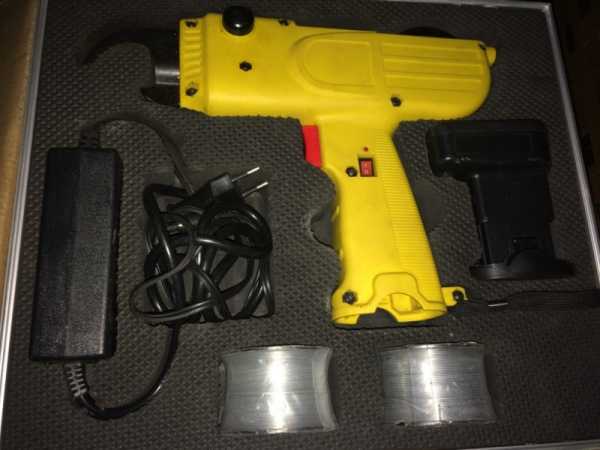

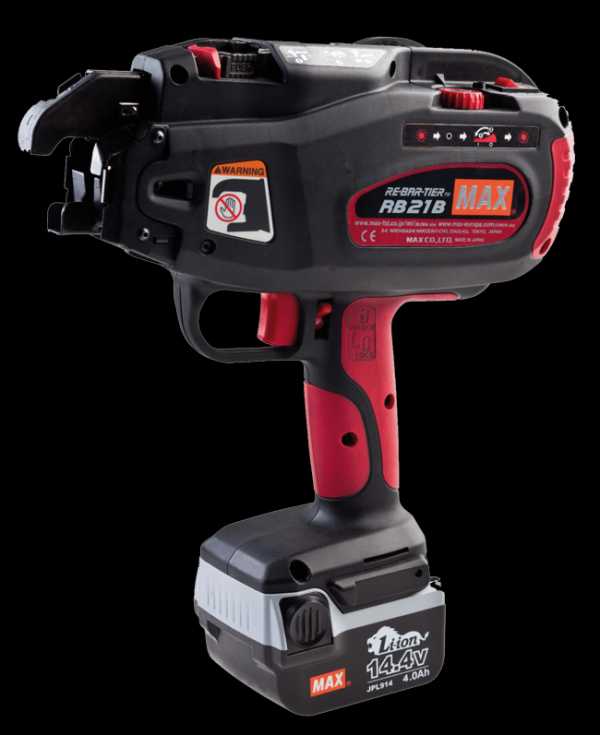

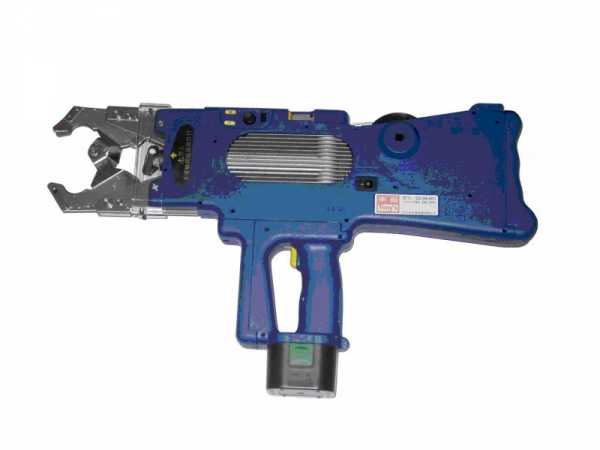

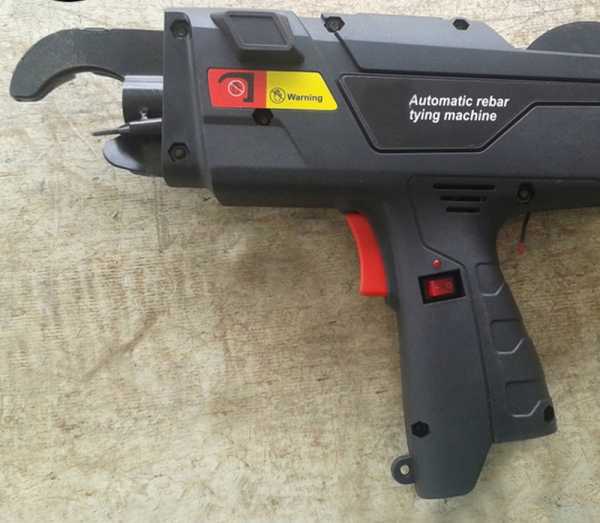

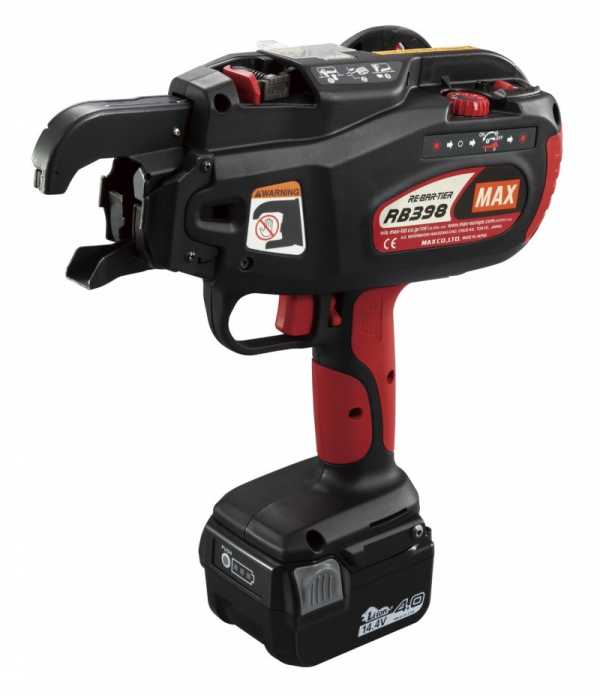

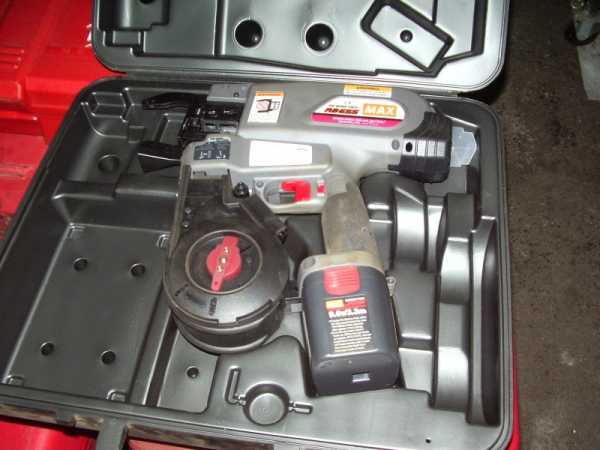

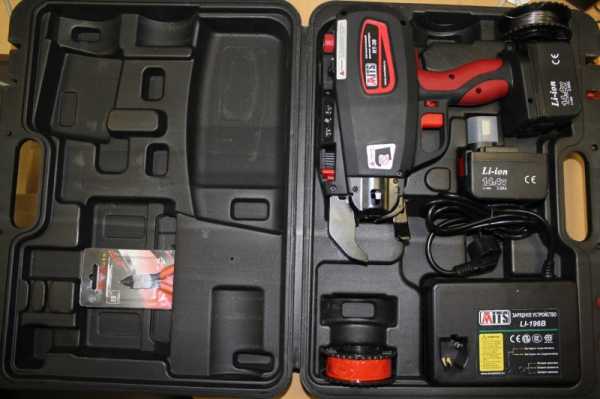

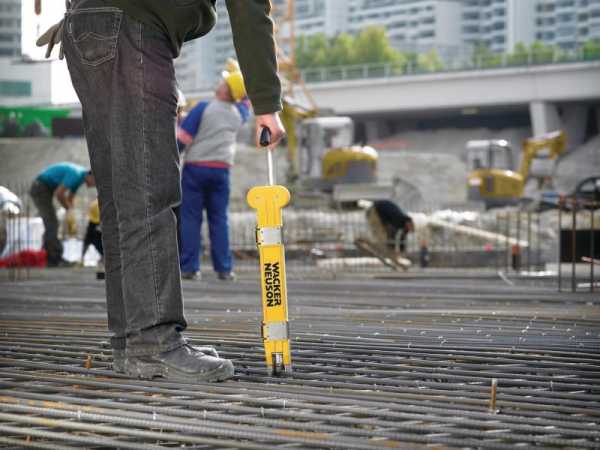

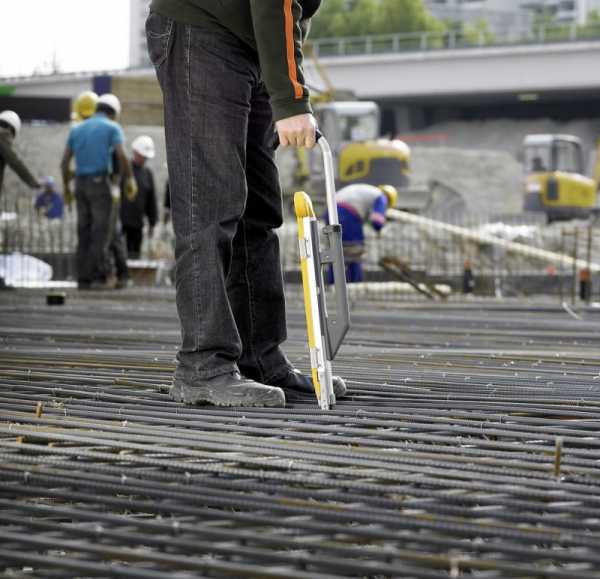

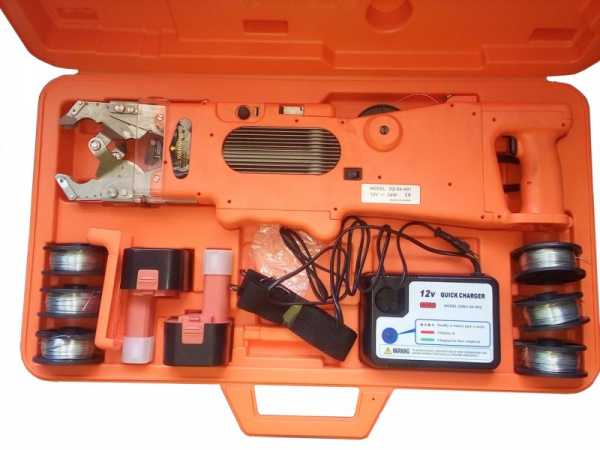

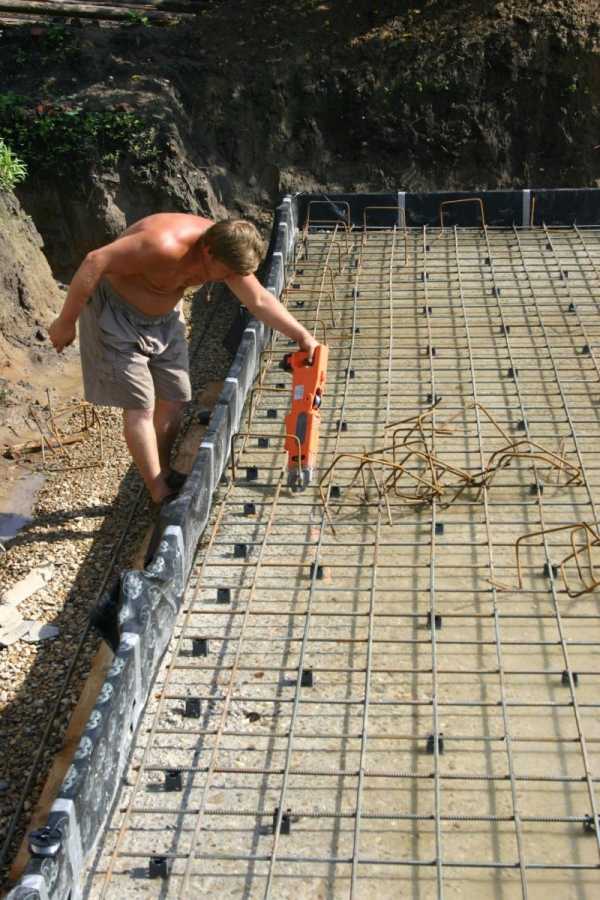

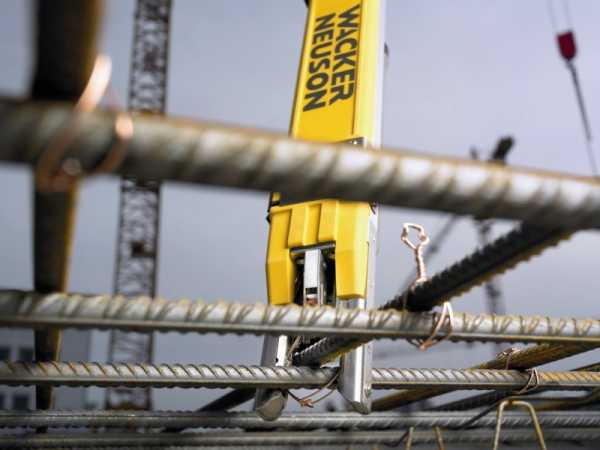

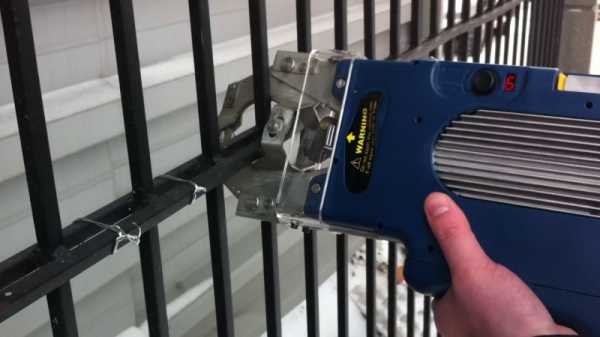

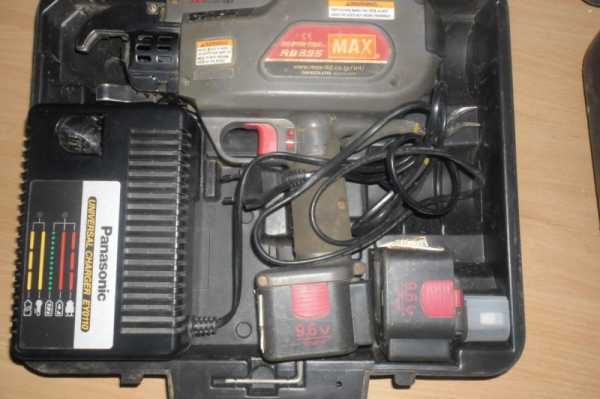

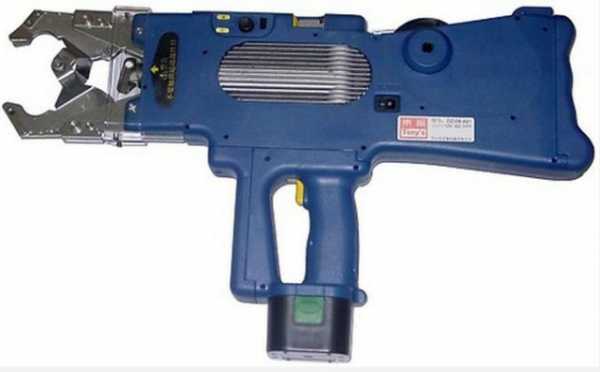

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

Как вязать арматуру на фундамент

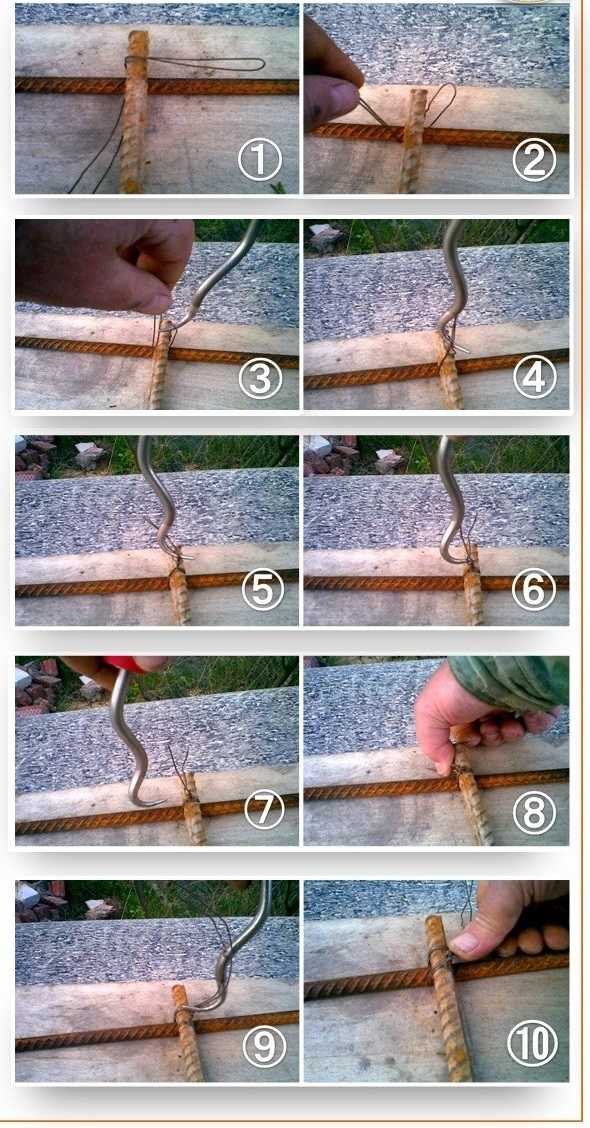

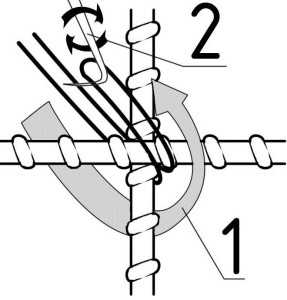

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

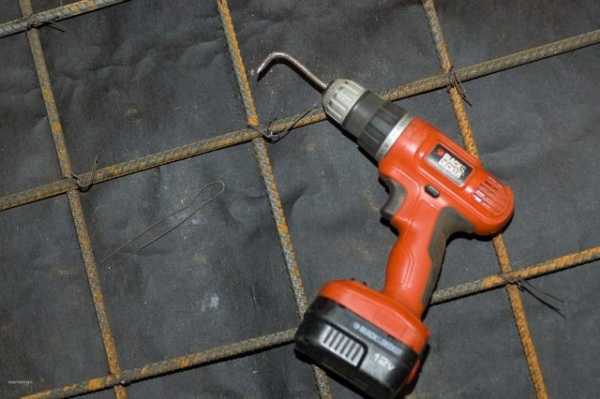

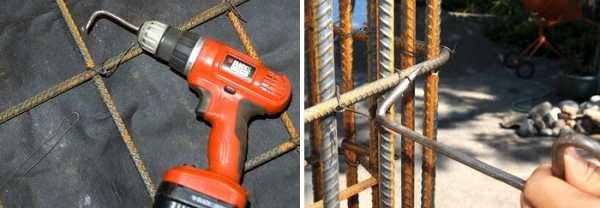

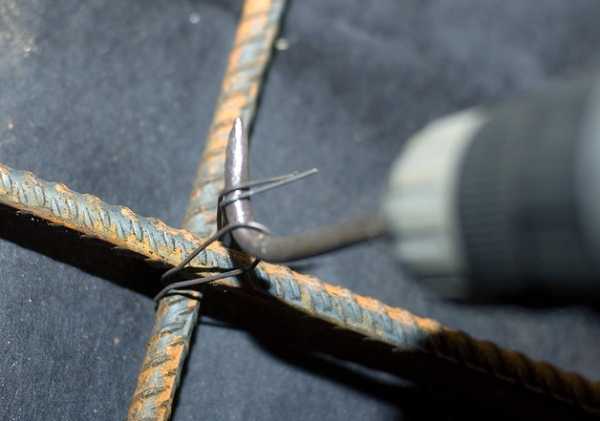

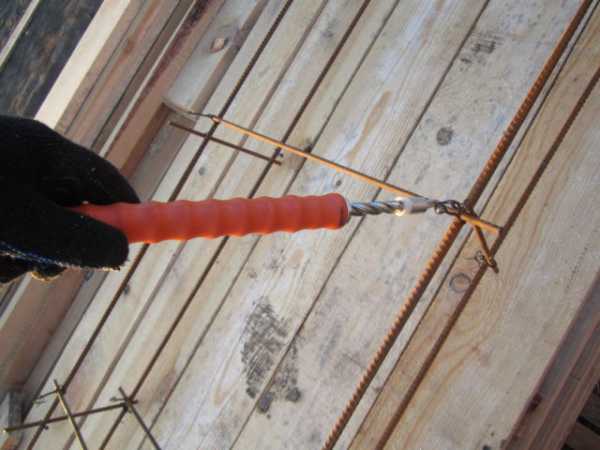

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

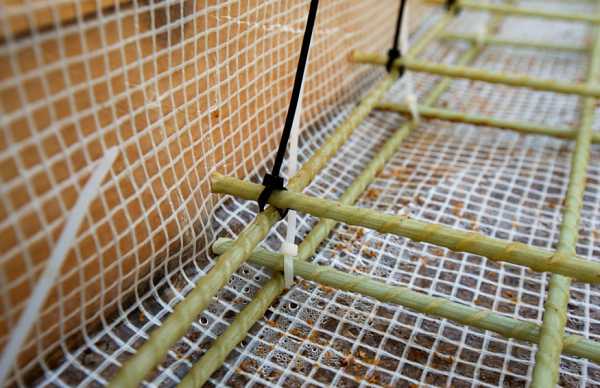

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

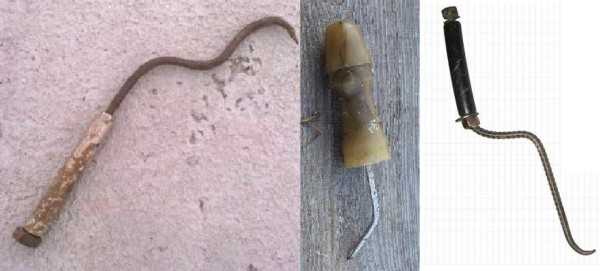

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

  1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
  2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
  3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
  4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
  5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Итоги

Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.

baniwood.ru

Вязка арматуры своими руками — как правильно вязать арматуру

Для обеспечения требуемой надежности любых железобетонных конструкций необходимо использовать только качественные строительные смеси и арматуру. Но не меньшая роль при этом отводится правильному креплению, фиксации металлической арматуры. От того, насколько прочна стальная конструкция из армирующих элементов, зависит не только надежность фундамента, но и долговечность всего здания. Именно поэтому к качеству вязки арматуры предъявляются самые жесткие требования.

Вернуться к содержанию

Почему именно вязка

Крепление двух и более деталей арматуры для создания какой-либо конструкции можно производить несколькими способами: точечной сваркой, дуговой сваркой, специальными соединительными элементами, пластиковыми хомутами или вязкой проволокой.

Монтаж арматуры при помощи пластиковых хомутов способен обеспечить хорошую фиксацию элементов, однако не обеспечивает достаточной прочности соединений в условиях действия динамических нагрузок на «голый» каркас. Другими словами: если наступить на верхние элементы конструкции во время сборки каркаса или проявить неосторожность в процессе заливки арматуры бетоном, некоторые соединения могут лопнуть, не выдержав нагрузки. Также в данном случае следует с осторожностью использовать вибрационное оборудование для уплотнения залитого бетона.

Вязка арматуры пластиковыми хомутами

Специальные соединительные элементы разработаны для монтажа арматуры из композитных материалов. Соответственно не применяются в случаях со стальными армирующими элементами.

Точечная сварка может быть использована для создания каркаса из стальных прутков, имеющих диаметр менее 24 мм. Для прутков с большими диаметральными размерами подойдет дуговая сварка. Это менее трудоемкий процесс, чем ручная вязка проволокой, но для ответственных сооружений ее использовать не рекомендуется. Это связано с особенностями поведения металла арматуры во время плавления и осадки (процесса сварки) и после него. Стальные прутки армирующего каркаса очень подвержены коррозии в местах соединений, что значительно сокращает срок службы железобетонного сооружения. Конструкция теряет целостность вследствие температурного объемного и линейного расширения и сужения материала каркаса. Также это происходит в результате воздействия переменных динамических и статических нагрузок во время эксплуатации.

Вязка арматуры проволокой

Наиболее трудоемкий и, в то же время, надежный способ крепления элементов стального каркаса — вязка арматуры своими руками. Долговечность и прочность соединений арматуры металлической проволокой, диаметр сечения которой колеблется в пределах от 0,8 до 1,5 мм, достигается за счет пластичности и большой прочности на разрыв этой проволоки. Конструкции из стальной арматуры, связанной качественной проволокой не страшны ни температурные расширения, ни большие нагрузки, поскольку такая система армирования способна деформироваться под действием различных факторов без нарушения целостности каркаса. Стальная проволока способна растягиваться или сжиматься, деформироваться под воздействием различных нагрузок, но свою функцию она выполнит безупречно на протяжении всего срока службы строения.

Следует отметить, что в последнее время при армировании фундамента некоторые строители стали использовать новый для российского рынка строительный материал — стеклопластиковую арматуру. Советуем внимательно ознакомиться с ее достоинствами и недостатками. Информацию по типу и материалам изготовления обычной стальной арматуры Вы можете найти в здесь.

Вернуться к содержанию

Как вязать стальную арматуру

Вязка арматуры своими руками происходит только после окончания подготовительных работ: обустройства дренажа, коммуникаций, обеспечения гидроизоляции, укладки песчаной и щебеночной подушки. Далее происходит монтаж нижней продольной части арматуры, которую можно закрепить как на уложенные на дно траншеи кирпичи, так и на вбитые по периметру вертикальные пруты — опоры. Здесь важно точно контролировать укладку по горизонтали и по вертикали строительным уровнем и отвесом, поскольку неправильно установленная арматура не способна обеспечить фундаменту требуемую долговечность, прочность и надежность. При укладке данного слоя арматуры в области углов, концы прутков необходимо загнуть минимум на 25 сантиметров так, чтобы они хорошо фиксировались с элементами арматуры соседней стены. Это важный момент, необходимый для обеспечения целостности конструкции в процессе эксплуатации. Вязать этот слой арматуры необходимо как между прутками, так и к опорам, как можно чаще (не менее 70 % соединений должны быть связаны). Обязательными местами фиксации являются углы и пересечения с поперечными прутками.

Приемы вязки арматуры

После того, как нижний слой прутков готов, и на него уложены и закреплены поперечные прутки, качество монтажа следует снова проверить уровнем. Для удобства и улучшения характеристик, поперечный набор арматуры можно выполнить в виде загнутых под прямым углом (в виде квадрата или прямоугольника) гладких или ребристых деталей арматуры.

Чтобы закрепить на поперечном слое верхнюю продольную арматуру из стальных ребристых прутков, используют все ту же проволоку, а для контроля горизонтальности используют все тот же инструмент, уровень.

Вязка арматуры &ndash один из важнейших этапов строительства фундамента, которому должен предшествовать монтаж опалубки. Как сделать металлическую или деревянную опалубку для ленточного фундамента, Вы узнаете из нашей статьи: http://vse-postroim-sami.ru/building/fundament/3584_kak-sdelat-opalubku-dlya-fundamenta/.

Вернуться к содержанию

Чем вязать арматуру

Такой трудоемкий процесс как, вязка арматуры для фундамента своими руками, можно выполнять при помощи только лишь плоскогубцев или крюка, сделанного из гвоздя или металлической ручки от валика. Этот самодельный инструмент достаточно эффективный, если фундамент укладывается под гараж, баню или небольшую хозпостройку. Если строительство планируется более масштабным, целесообразно приобрести специальный инструмент для вязки арматуры: обычный или винтовой крючок для вязки арматуры, пистолет.

Для наглядности предлагаем видеоролик, в котором показаны разновидности крючков для вязания арматуры, а также сама технология вязки.

Для ручной вязки арматуры крючком, винтовым или обычным, сначала подготавливают проволоку, нарезая ее на куски, длинной около 400 мм. Далее ее складывают вдвое, формируя петлю, и продевают между деталями арматуры. При помощи крюка, концы проволоки продевают в петлю и закручивают.

Вязка арматуры крюком

Заметим, что конструкция обычного крючка позволяет быстро скручивать проволоку, вращением рукояти. А схема устройства винтового крюка обеспечивает еще более быструю фиксацию арматуры проволокой. При этом процесс скручивания происходит в результате поступательного движения рукоятки вверх и вниз. Покупка этих инструментов выгодна для достаточно масштабных строительств, поскольку значительно сокращает трудоемкость вязки армирующих материалов и, соответственно, сроки строительных работ.

Вернуться к содержанию

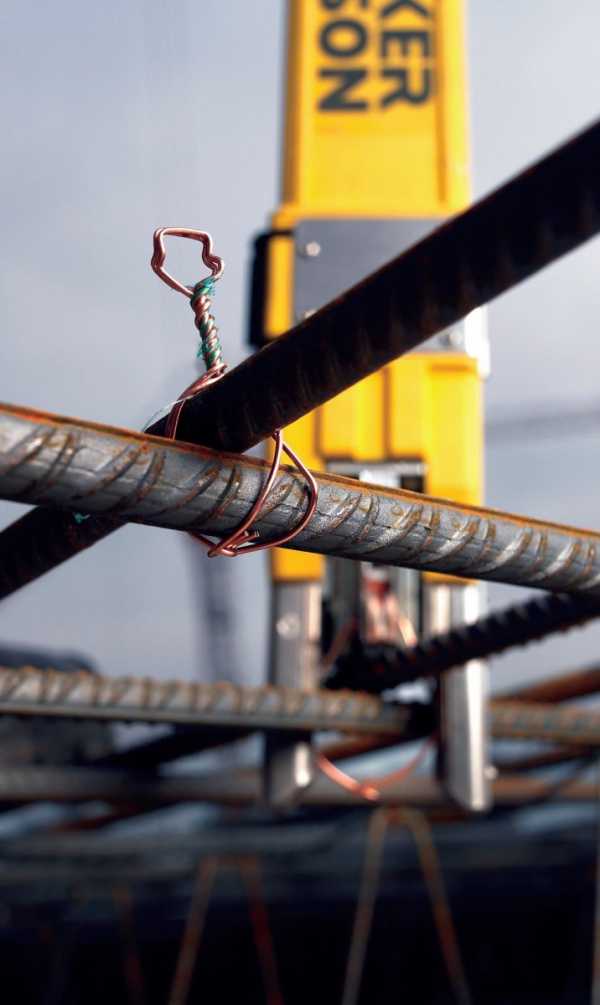

Пистолет для вязки арматуры

Наиболее быстро и качественно связать арматуру стальной проволокой, диаметром от 0,8 до 1,5 мм, помогает пистолет.

Вязки арматуры пистолетом

Это достаточно дорогое строительное оборудование, которое есть смысл приобретать крупным строительным компаниям, и вот почему:

  • продолжительность вязки одного соединения — 0,8 с;
  • малый вес аппарата освобождает вторую руку рабочего, которой он теперь может придерживать конструкцию;
  • встроенная система регулировки длинны проволоки и усилия закрутки позволяет добиться равномерного распределения напряжения в конструкции;
  • различные модели пистолетов предназначены для вязки арматуры любого диаметра.

Процесс вязки арматуры пистолетом происходит так: проволока выходит из катушки, встроенной в корпусе, и через направляющие перемещается вокруг деталей каркаса, формируя несколько витков. Затем специальный механизм производит скрутку и обрезку проволоки.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Пистолет для вязки арматуры - 100 фото видов инструмента и правил его использования

Армирование конструкций происходит с помощью стержней из арматуры. В самой конструкции они крепятся с помощью сварки либо вязальных соединений. Также, применяются готовые сварочные стеки, но из-за сложности формы, она не везде используется в производстве. За счет гибкости арматурных стрежней, можно произвести сборку любой формы прямо на месте.

Чтобы изготовить качественный и стойкий каркас – применяют вязальный пистолет либо второе его название – аккумуляторный. Аппарат существенно ускоряет скорость работы и улучшает стойкость конструкции.

Краткое содержимое статьи:

Для чего и в каких областях?

Применяется во всех случаях, где необходима вязка арматурных стержней в сетку. Список перечисления основных областей применения:

  • Для постройки и установки монолитного каркаса зданий.
  • Для изготовления перекрытий и колонн.
  • Для возведения фундамента и его устройства.
  • При производстве полов для производственных помещений.
  • Для возведения мостов и туннелей.
  • При изготовлении железобетонных изделий.

Использование пистолета позволяет существенно ускорить процесс работы и сократить количество сотрудников для залива монолитных конструкций. Ещё одним плюсом пистолета – экономия финансов. За счет того, что процесс монтажа существенно ускоряется, не будет переплачена аренду за тяжелую технику и не нужно нанимать дополнительных рабочих.

Если приводить пример, то 2 человека с вязальными пистолетами, могут выполнить работу, которую должна была выполнить целая бригада.


Устройство вязального пистолета

Самым важным элементом состава пистолета – двигатель, который обеспечивать протяжку проволоки. Принцип работы – проволока движется по катушке по направляющему.

Встроенный нож в пистолет позволяет обрезать кусок проволоки, после чего идет процесс скручивания. Вся работа занимает до 2 секунд. За счет использования одинаковых узлов по всей конструкции, сетка будет прочной и долговечной.

Плюсы и минусы пистолета

В первую очередь следует отметить скорость связывания узлов. Пистолет делает связывание узлов за 2 секунды. Профессионалу же понадобиться, в среднем – 6-7 секунд, при учете, что оборудование стоит на безопасном расстоянии и нет поблизости отвлекающих факторов.

В отличие от сварки, не требуется применение газобаллонных оборудовании. А также, не требуется подключение к сети, как многих строительных инструментов. Из-за простой конструкции, не требуется проходить обучение у специалиста, а разобраться «Как работает пистолет?» можно за пару мину, подержав его в руках.

Основные плюсы вязального пистолета:

  • Высококачественное изготовление сварочных узлов.
  • Позволяет распространять нагрузку по всей площади сетки.
  • Увеличение производительности.
  • Скорость работы увеличивается более, чем в 3 раза.
  • Экономия финансов.
  • 1 человек с вязальным пистолетом сможет выполнить работу за 5 работников, которые без пистолета.
  • Регулирования растяжек, что помогает сделать арматурную конструкцию более прочной.
  • Отсутствие дискомфорта во время работы. С помощью удлинителя, не нужно будет постоянно наклоняться и сгибаться при работе.
  • Мощность аккумулятора рассчитана на длительную работу.
  • Небольшой вес и удобный материал позволяет производить работу в труднодоступных местах.

Недостатки вязальных пистолетов: Высокая цена на устройство.

При прочтении списков «Плюсы и минусы» самым правильным решение будет – приобретение пистолета. Если Вы являетесь владельцем коммерческой организации по производству арматурных сеток, то наличие пистолета существенно сократит расходы и позволит не только вернуть деньги за пистолет, но и уйти в плюс.


Виды

Существует два типа – механический и электрический. Механический отличается тем, что не требует подключение к электросети, а вся работа производиться с помощью клещей, вязальных крючков. Самым лучшим производителем является – компания Wacker, а модель – DF 16.

Данная модель по скорости работы не уступает электрическим. Не превышает скорость работы, но и не ниже. Единственным недостатком механического пистолета является постоянная заправка проволочными скобами, которые находятся в обойме, и большой габарит пистолета.

Электрический же пистолет разделяется ещё на классы, в зависимости от толщины прутьев и качества связываемого узла. Пистолет в разы меньше, чем механический, поэтому с ним намного проще работать в трудных областях.

Первым делом, на что требует обратить внимание при покупке электрического пистолета – объем аккумулятора, время за которое он вяжет узел и размеры.

Правила работы

Пистолет предназначен для беспрерывной работы. Поэтому, первым делом требуется зарядить аккумулятор по максимуму. Чтобы сформировать узел решетки, стоит воспользоваться удлинителем, чтобы оградить себя от постоянных тело движений.

Если у Вас имеется работать в паре, то это значительно облегчит выполнение задач. Из-за того, что одна рука занята удержанием пистолета, неудобно второй рукой держать арматуру. Это может привести к появлению травм.

Фото пистолета для вязки арматуры


Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Как вязать арматуру на фундамент вручную: советы и рекомендации

Дата: 6 февраля 2017

Просмотров: 4165

Коментариев: 0

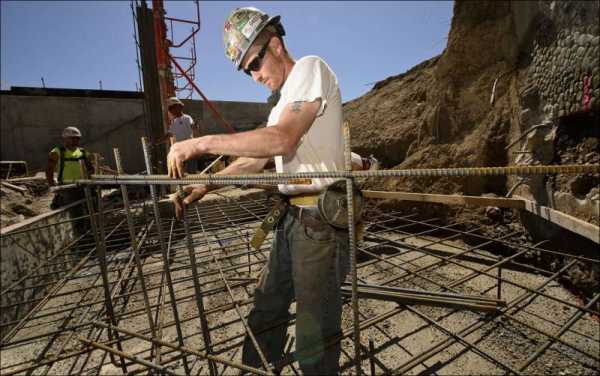

Вязка арматуры под ленточный фундамент


Ресурс эксплуатации здания зависит от качественно выполненного основания, усиленного арматурой. Арматурный каркас сохраняет пространственную конфигурацию фундамента, наиболее распространенным вариантом которого является ленточный. Вязка арматуры под ленточный фундамент – серьезная строительная операция, определяющая долговечность постройки, ее стойкость к воздействию внешних факторов.

Естественно, важен правильный выбор бетона для заливки фундамента. Однако не меньшую роль играет качество установки арматуры в каркасе. Правильная вязка арматуры для ленточного фундамента обеспечивает надежную фиксацию стальных прутков между собой и постоянство интервала при заливке бетона.

Для обеспечения прочности арматурного каркаса важно разобраться, как правильно вязать арматуру для фундамента. Метод доступен для начинающих строителей, освоивших ручную технику фиксации стальных прутков. Остановимся на этой операции детально, рассмотрим, чем вязать арматуру, и как ее правильно вяжут.

Выполнение этой операции потребует наличия определённых навыков и усидчивости

Подготовительные мероприятия

Приняв решение самостоятельно выполнять работы по фиксации стальных прутков, выполните подготовительные работы:

  • Рассчитайте нагрузку, которую будет воспринимать будущее основание. Учитывая серьезность задачи, воспользуйтесь услугами профессионалов.
  • Руководствуясь результатами расчетов, подберите необходимую марку и диаметр стержней, который не должен быть меньше 12-14 миллиметров. Применение прутков, класса A3 позволит при изготовлении каркаса осуществлять их изгиб на 90⁰ без появления трещин, а стержней класса А2 – на угол, превышающий 90 ⁰, с сохранением их целостности.
  • Рассчитайте потребность в вязальной проволоке и стальных прутьях. Основание для определения общего объема материала – схема вязки арматуры для ленточного фундамента.
  • Позаботьтесь о помощниках, так как процесс вязки достаточно трудоемкий и утомительный.

Способы фиксации стержней

Существует множество способов, позволяющих зафиксировать стальные стержни сетчатой конструкции. Обеспечение неподвижности стальных прутков каркаса для бетонирования осуществляется:

  • электрической сваркой, изменяющей структуру металла и не гарантирующей неподвижность элементов каркаса;

Прутья, обладающие ребристой поверхностью, облегчают процесс вязки

  • покупными металлическими фиксаторами диаметром до 4 мм, имеющими петлю, соответствующую размерам прутов и зажим (крючок). Применение коннекторов повышает производительность, но требует дополнительных затрат. Их использование не требует применения инструмента;
  • эластичными хомутами, изготовленными из пластика, позволяющими быстро связывать стержни. Недостаток – повышенная хрупкость при отрицательной температуре, а также возможность нарушения целостности креплений при перемещении по каркасу;
  • вязальной проволокой диаметром от 1 до 2 мм, изготовленной из отожженной стали с низким содержанием углерода. Оптимально применять материал диаметром 0,8-1,4 мм, позволяющий без дополнительных усилий выполнять вязание арматуры для каркаса. Материал диаметром 1 мм недостаточно прочный, а при 2 мм значительно возрастают усилия.

Способы вязки

Вязка арматуры для фундамента ленточного с применением мягкой и удобной в эксплуатации проволоки – оптимальное решение. Остановимся детально на этом варианте.

Методы вязки

Способы крепления стальных элементов каркаса осуществляются:

  1. Полностью вручную, что требует приложения физических усилий, но при этом обеспечивает надежное крепление при небольших расходах.
  2. С использованием полуавтоматических методов, облегчающих и ускоряющих процесс фиксации, требующих дополнительных затрат на приобретение.

Если прутья обвязываются вручную и применяется крепление при помощи петель, соединять элементы придётся отдельно

Ручной вариант крепления осуществляется с помощью следующего инструмента:

  • кусачек или плоскогубцев, рабочая поверхность которых скруглена;
  • самостоятельно изготовленного крючка из сварочного электрода или стержня диаметром 3-4 миллиметра;
  • ручного реверсивного приспособления, вращение которого осуществляется при возвратно-поступательном перемещении рукоятки;
  • специальных клещей, принцип работы которых аналогичен реверсивному инструменту;
  • покупного вязального крючка, применение которого является одним из самых простых вариантов.

Полуавтоматические методы фиксации стержней каркаса осуществляются с применением следующих устройств:

  • Автоматического вязального пистолета, обеспечивающего высокую эффективность и качество выполнения работ.
  • Шуруповерта или электрической дрели, оснащенной специальной насадкой, позволяющей быстро обвязать стальные прутки. Можно использовать обычный гвоздь, загнутый под прямым углом.

Рассмотрим особенности основных видов ручного и полуавтоматического инструмента, с помощью которых осуществляется связка арматуры для фундамента.

Крючок для вязания

Ручной инструмент можно:

  • изготовить самостоятельно из прочного прутка или электрода;
  • приобрести в специализированных магазинах.

Практичным и универсальным вариантом является вязальный крючок

Достоинства ручного приспособления:

  • Простота выполнения операций.
  • Дешевизна инструмента.

К минусам относятся:

  • Низкая эффективность выполнения работ.
  • Необходимость приложения определенных физических усилий.

Вязка крючком

Несмотря на ряд недостатков, ручному инструменту отдают предпочтение многие застройщики. С помощью вязального крючка вязка арматуры под фундамент осуществляется надежно. Для использования ручного крючка следует предварительно изучить способы вязки арматуры.

Технология ручной вязки

Рассмотрим, как правильно вязать арматуру на фундамент, используя ручное приспособление.

Существует несколько методов вязки под фундамент. Рассмотрим проверенный способ, руководствуясь которым, выполняйте работы по следующему алгоритму:

  • отрежьте для каждой точки крепления стальную проволоку диаметром 1,2-1.4 мм длиной порядка 20 см;
  • согните проволоку посередине отрезка;
  • разместите диагонально в точке сопряжения стержней;
  • проденьте рабочую часть крючка в образовавшуюся петлю;
  • втяните в петлю, используя крючок, концы проволоки, расположенные с противоположной стороны от петли;
  • проверните крючок в петле до обеспечения высокой прочности соединения.

Производя работы вручную, контролируйте усилие затяжки. Перекрутив проволоку с повышенным усилием затяжки, можно ее оборвать.

Чаще всего используют проволоку, ведь это надежный и проверенный вариант

Ручное реверсивное устройство

Реверсивный инструмент, предназначенный для ручного скручивания, представляет винтовой рабочий орган, который вращается при возвратно-поступательном перемещении рукоятки приспособления. В рукоятке инструмента размещен винтовой стержень и реверсивный механизм.

Как связать арматуру для фундамента, используя реверсивное приспособление? Это просто:

  • введите зацеп приспособление в проволочную петлю;
  • переместите ручку на себя в осевом направлении;
  • передвиньте рукоятку в исходное положение;
  • проверните крючок повторно, не производя повторное закрепление инструмента, подтянув к себе рукоятку.

Достоинства устройства:

  • Быстрота затяжки проволоки.
  • Возможность применения в местах с затрудненным доступом.
  • Отсутствие утомляемости при выполнении работ.
  • Длительный ресурс эксплуатации при осуществлении смазки.
  • Простота выполнения операций.

Единственный минус – увеличенная, по сравнению с традиционным крюком, стоимость.

Аналогичный принцип действия у клещей, применяемых для вязки. Рабочие плоскости фиксируют концы проволоки и закручивают их при перемещении клещей. Применение реверсивных устройств сокращает продолжительность процесса фиксации прутков, облегчает выполнение операций.

Вязальный пистолет, который самостоятельно захватывает конструкцию и обвязывает ее

Автоматический вязальный пистолет

Использование пистолета обеспечивает прочную вязку стержней для основания. Применение автоматического устройства обладает множеством положительных моментов:

  • отсутствует необходимость индивидуальной нарезки проволоки, которая предварительно намотана на барабан инструмента;
  • рационально используется материал, так как отсутствуют отходы, представляющие обрезки проволоки;
  • высокая эффективность работы приспособления – цикл затяжки петли занимает не более 1 секунды;
  • возможность выполнять работы по затяжке одной рукой, а другой – поддерживать прутки, не прибегая к помощи подсобных рабочих;
  • гарантированное качество выполнение петель;
  • регулировка усилия затяжки и длины отрезков;
  • возможность работы от аккумуляторной батареи;
  • комплектация удлинителем, позволяющим производить затяжку петель, не нагибаясь.

К недостаткам относятся:

  • Повышенные затраты на приобретение пистолета и специальной проволоки.
  • Необходимость обучения рабочих, как вязать арматуру для фундамента.
  • Затрудненное применение в углах и местах с ограниченным доступом.

Несмотря на комплекс достоинств, в ряде случаев работы по фиксации прутков можно выполнить только с помощью ручного крючка.

Для ускорения процесса используется дрель с насадкой

Общие рекомендации

Определившись с применяемым для вязки инструментом, заготовив необходимые материалы и выполняя работы, руководствуйтесь следующими рекомендациями:

  • обеспечьте одинаковое расстояние (4-5 см) от горизонтально расположенных элементов каркаса усиления до почвы, используя деревянные подкладки или неметаллические опоры. Прутки не должны касаться грунта на дне траншеи;
  • неподвижность перпендикулярно расположенных стальных прутьев при фиксации проволокой можно обеспечить, используя несложное приспособление, зажимающее концы стержней досками;
  • вертикально расположенные прутья, предназначенные для фиксации горизонтальных стержней, не забивайте в почву. Применяйте неметаллические подстаканники, что позволит предотвратить контакт прутков с грунтом и надежно защитить его бетоном от коррозионных процессов;
  • проверьте надежность фиксации элементов каркаса с помощью проволоки. Ошибки в фиксации стержней – незначительно влияют на расположение контура усиления при ручной заливке. Однако, применение бетононасоса, подающего состав под давлением, способно повлиять на расположение элементов, раздвигая их или смещая конструкцию;
  • дополнительно проверьте надежность крепления стержней в углах каркаса, которые являются уязвимым участком любого фундамента. Не допускаются расположенные под прямым углом концы прутков, которые должны иметь загибы;
  • критерием правильно выполненных работ по вязке является неподвижность пространственной конструкции под воздействием человеческого веса;

  • обеспечение конструкцией усиления поставленных задач возможно при правильном подборе сортамента прутьев, определении расположения и количества элементов, согласно предварительно выполненным расчетам.

Помните, вязка стержней пространственной конструкции обеспечивает только фиксацию элементов каркаса. При заливке бетона зафиксируйте неподвижно контур усиления, что гарантирует требуемые эксплуатационные характеристики монолитного фундамента.

Заключение

Ознакомившись с материалом статьи и изучив, как вязать арматуру на фундамент, можно самостоятельно выполнить мероприятия по фиксации элементов каркаса, не прибегая к услугам наемных рабочих. Это позволит сэкономить денежные средства и гарантировать надежность выполнения работ, результат которых зависит от выбора оптимального способа вязки и применения качественных материалов.

pobetony.ru
