Двухклавишный проходной выключатель: схема подключения своими руками

Проходные выключатели в современном интерьере незаменимы. Самые сложные схемы управления ими позволяют создавать удобно расположенные точки освещения. Например, двухклавишный проходной выключатель поможет управлять светильниками и люстрами с нескольких мест.

Назначение

Под проходным (промежуточным, переходным) выключателем понимают устройство, при помощи которого можно выключать и включать свет, находясь в другом помещении или в любом участке комнаты. Обычно в доме, подъезде, на даче устанавливаются одноклавишные переключатели — ими можно управлять одной линией освещения или контуром из разных точек. Например, зайдя в подъезд, есть возможность включить свет снизу лестничной площадки и подниматься не в темноте, а по освещенной лестнице. Выключить свет возможно прямо возле своей двери — в целях экономии электроэнергии.

Двойной проходной выключатель более сложен в подключении и действии. Предназначается для отключения части ламп в одной точке освещения. Если в люстре имеется 10 ламп, будет возможность включать только половину из них, если нет необходимости в мощном освещении комнаты.

С помощью проходного выключателя можно регулировать работу люстр в одной комнате с двух мест и более — у входа в комнату, у кровати, балкона. Чаще всего многоклавишные устройства рекомендуют ставить в помещениях с наличием разных входов и множества источников освещения. В противном случае лучше установить обычный проходной выключатель.

Виды переключателей проходного типа

По количеству клавиш проходные выключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Наибольшую популярность имеют проходные выключатели на два направления. Трехклавишные переключатели менее популярны и сложны в подсоединении. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке.

Как работает устройство

Функции проходного выключателя на две клавиши схожи с таковыми у переключателя с одной клавишей, но несколько расширены. В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.

Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор. Между собой они соединяются проводниками.

Двухместная схема управления

Чаще всего применяется схема подключения двухклавишного проходного выключателя с двух мест. Эта схема установки считается довольно простой. Для начала следует приобрести трехжильный кабель, где оплетка проводов имеет разные цвета — это поможет правильно определить положение фазы, ноля, заземления во время подключения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Каждый проходной переключатель содержит 3 контакта, поэтому кабелей необходимо 2.

Схема подключения двойного проходного выключателя осуществляется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали. Распределительная коробка устанавливается в центре маршрута размещенных светильников.

В ней сойдутся семь кабелей:

  • четыре — от выключателей;
  • два — от осветительных групп;
  • один — кабель питания.

Если нужно, проходной переключатель с двумя клавишами можно применять как перекрестный с одной клавишей. Для этого контакты перемыкают, клавиши соединяют для одномоментного срабатывания.

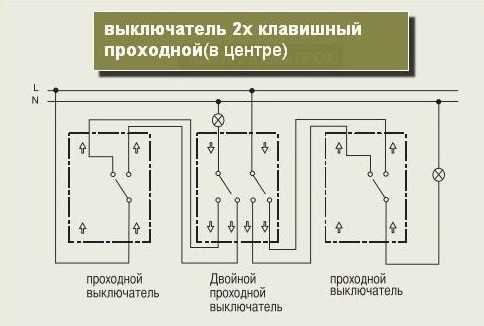

Схема управления трехместная

Используются аналогичные элементы, что и описанные выше, но добавляется перекрестный переключатель. В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.

На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза — на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.

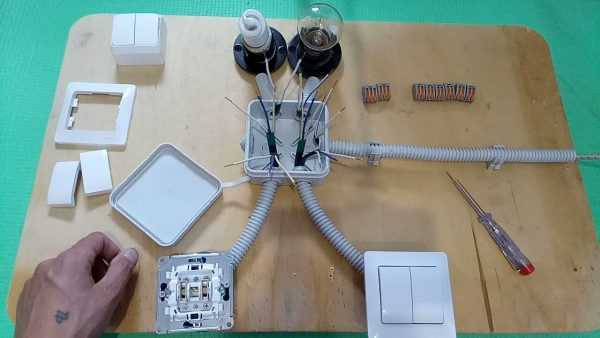

Монтаж проходного двухклавишного выключателя

Перед тем как подключить двухклавишный проходной выключатель, нужно учесть ряд важных моментов. Соединять между собой нужно лишь контакты одного типа, ведь при неверном соединении сеть не будет работать либо произойдет короткое замыкание. Нужно помнить об отсутствии положения «Включено» и «Выключено» у проходных устройств — тут клавиши просто последовательно переводятся в разные положения.

Порядок монтажа проходного двухклавишного выключателя:

  1. Наметить места расположения будущих устройств.
  2. Обесточить квартиру, дом.
  3. Проштробить каналы для проведения кабелей к распределительной коробке, сделать при помощи насадки перфоратора углубления для подрозетников.
  4. Установить подрозетники, используя гипс, алебастр.
  5. Подвести кабель к каждому устройству, к светильникам.
  6. Закрепить клеммы соответствующих кабелей.

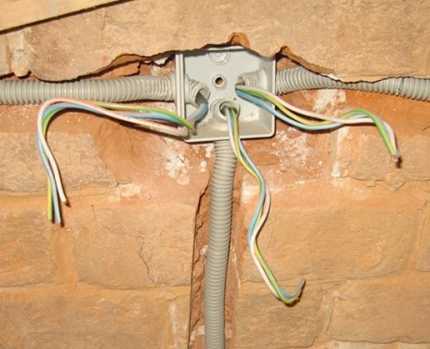

  7. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
  8. Установить декоративные панели устройств.

Подключение устройства на 2 группы светильников

Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При монтаже одинарного проходного устройства делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести — ко второму (разница из-за наличия одной общей фазы).

На деле управление освещением более чем из 2 – 3 мест встречается редко, а с описанными схемами сможет разобраться даже начинающий электрик. Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

Двухклавишный проходной выключатель: схема подключения своими руками

220.guru

Схема подключения проходного двухклавишного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

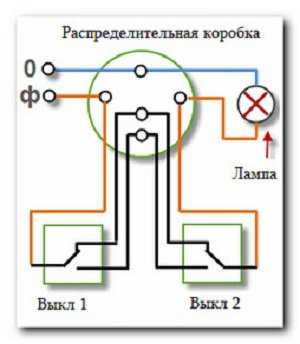

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки, причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель. На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

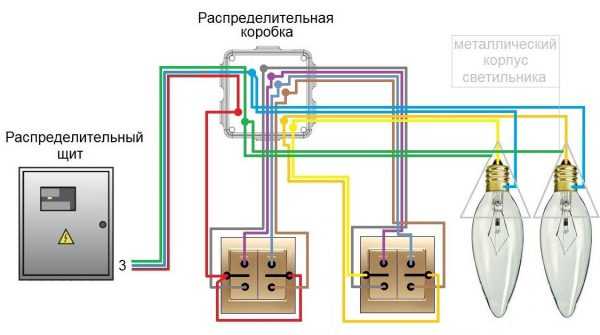

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

  • средний выключатель имеет больше проводов и совсем другую схему подключения;
  • конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

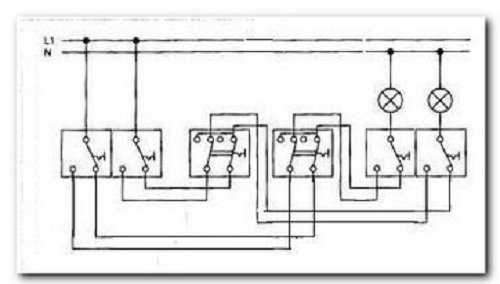

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Монтаж схем проходного двухклавишного выключателя

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

  • сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
  • после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
  • производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео

elektrik24.net

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

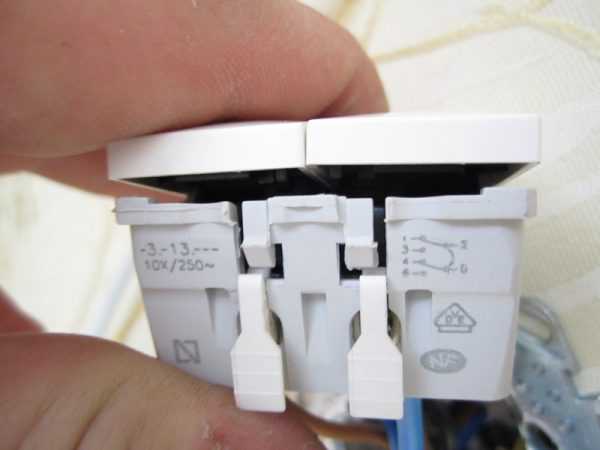

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

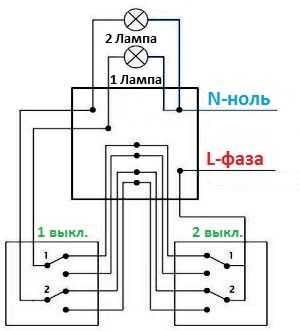

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.  А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.  Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

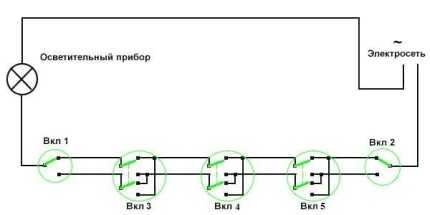

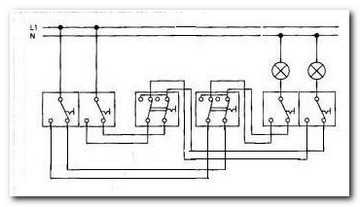

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной  перекрестного вида,  который устанавливается в схеме между двумя первыми.


Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

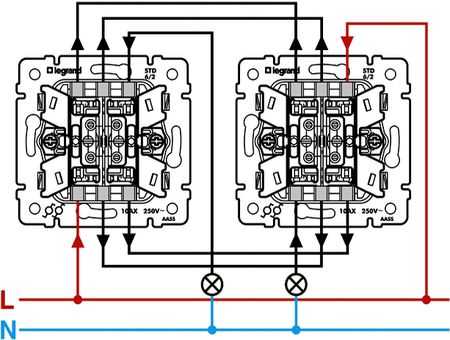

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.  А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

jelektro.ru

Как подключить двухклавишный проходной выключатель: схема и инструкция



Проходные выключатели придуманы с целью удобного управления освещением в больших помещениях. В общем, причина их появления, в первую очередь, обусловлена протяженностью пути который человек преодолевает в такой комнате. Ведь и в большой зале и в длинном узком коридоре после включения света выключателем от него можно отойти далеко. И выключать свет им же чаще всего весьма неудобно. Ведь тогда чтобы пересечь такое помещение в тёмное время суток, скорее всего, придётся идти либо в полной темноте, ориентируясь на свет впереди на выходе, либо с фонарём или свечой.

Но если, пройдя одну комнату попадаешь в следующую такую же проходную, возникает необходимость не только выключить светильник, который освещал уже пройденный путь. Потребуется включить свет, чтобы видеть свой дальнейший маршрут. Эти две функции управления разными светильниками выполняет проходной двухклавишный выключатель. Он конструктивно объединяет в одном корпусе два одноклавишных устройств. Это удобно как для установки и монтажа, так и для использования.

Схема подключения проходного выключателя

Если в проходном помещении используется два светильника или две группы светильников и надо включать, либо один из них, либо одну группу, либо все сразу в начале и в конце маршрута через эту комнату устанавливаются два двухклавишных выключателя. Пример такой схемы показан на изображении далее.

Из схемы, очевидно, что каждый из пары контактов обеих выключателей может управляться отдельно и его всегда можно установить в такое положение, при котором замкнётся электрическая цепь соответствующей группы светильников (лампочек). Точно так же как с одной стороны можно включить свет в одном из трёх вариантов светильников с другой стороны их так же можно и выключить. Но если маршрут проходит через два помещения, такая схема тоже удобна для управления двумя группами светильников.

Первая группа устанавливается в первой комнате или на первом этаже. А вторая группа располагается на втором этаже или во втором помещении. При входе только в первую комнату и, не проходя далее неё, включается только первая группа светильников. Если же надо идти дальше включается всё освещение, как в первом, так и во втором помещениях. И уже находясь во второй комнате можно отключить свет либо полностью, либо только в первом помещении. Более наглядное представление и лучшее понимание работы схемы можно получить из изображения с двумя эскизами двухклавишных выключателей. Они обеспечивают управление двумя нагрузками из двух мест.

Однако такая схема с двумя двухклавишными выключателями не экономична. При следовании через две комнаты понадобится сразу включить свет в этих комнатах. Получается, что во второй комнате свет уже горит, а человек туда ещё не пришёл. Для такого случая рациональнее использовать двухклавишный выключатель расположенный посредине маршрута возле двери между первым и вторым помещениями. А на входе в первую и во второй комнате в удобном для управления светильниками месте устанавливается одноклавишный выключатель. Схема получается такой, как и на уже показанном выше изображении с той разницей, что второй двухклавишное устройство разделяется на два одноклавишных, и они устанавливаются в разных местах.

Но при этом получается более экономичная схема управления, которая даёт возможность включать и выключать освещения сразу при входе в помещение и при выходе из него. По схеме, очевидно, что проходной выключатель содержит переключающие контакты. То есть не каждый из выключателей пригоден для использования в качестве проходного. Ведь для управления светильниками в комнате достаточно выключателя с двумя клеммами на контакте. А для проходного варианта необходимы три клеммы на один контакт. Поэтому двухклавишный выключатель имеет 6 клемм и два контакта – по три клеммы на каждый.

Подключение проходного выключателя может вызвать затруднение только по причине большого числа проводов. Но если внимательно соединять предварительно маркированные концы проводов своими руками можно избежать ошибок в монтаже такой схемы.

podvi.ru

Подключение проходного выключателя на 2 клавиши (видео, фото)

По своей сути, схема подключения двухклавишного проходного выключателя практически идентична одноклавишному варианту, просто представлена как удвоенная схема.

ОГЛАВЛЕНИЕ

  • Рисунок схемы
  • Некоторые нюансы при подключении устройства
  • Разводка в коробке
  • Как соединить провода между выключателями?
  • Двойные выключатели с розетками
    • Проводка без заземления
    • Как выполняется проводка с заземлением?
  • Советы для тех, кто собирается купить переключатель

Рисунок схемы

  • Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
  • Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
  • Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
  • После этого можно начинать подключение проводов к выключателю. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
  • Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму выключателя.
  • Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
  • Устанавливается специальная рамка.
  • Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
  • Остаётся только провести монтаж трёх или двух клавиш.

Некоторые нюансы при подключении устройства

Внутри распаячной коробки при работе с двухклавишными переключателями нужно в два раза больше не только самих проводов, но и их соединений. Лучше купить специальные клеммники, чтобы при их организации не возникло серьёзных проблем. Тогда невозможно будет запутаться и в скрутках. Маркер и лента помогут обозначить важные детали, тогда процесс не отнимет много времени.

При монтаже трёх и больше устройств запитывается две разные цепи, отвечающие за освещение. Потому лучше использовать последовательную схему для подключения. Сначала маркируем и ставим одну цепь, а потом – вторую.

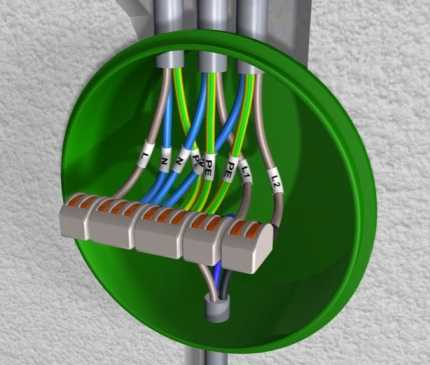

Разводка в коробке

У таких конструкций выхода 4, а входа всего 2. Для подключения к фазной линии нужен двухжильный провод. 4-жильная его вариация понадобится, чтобы соединить выключатели между собой. Такие провода развести несложно, весь процесс отнимает минимум времени.

Начинаем монтаж, предварительно отключив электричество. К соответствующему зажиму надо завести каждую жилу. После этого всё прижимается винтом. В распаячную коробку прокидывается две жилы, они идут от первого выключателя. Они должны быть соединены с фазной жилой в линии. Подключение должно получиться параллельным.

После этого заводится 2 жилы со второго устройства. Они должны быть подключены к двум фазным проводам от лампочек. В таких ситуациях ноль уже соединён с общим нулём, а сами провода остаются свободными. Но не стоит волноваться, если в данном конкретном случае всё идёт по-другому. Можно наносить маркировку на провода в произвольном порядке. Тогда фазы и ноль владелец выбирает сам.

Как соединить провода между выключателями?

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

Устройства включения необходимо правильно соединить друг с другом, иначе они не будут правильно работать. Здесь требуется большая аккуратность, не рекомендуется торопиться. Лучше взять провода разных цветов и нанести на них маркировку, тогда никто не запутается.

Сначала берём первую клавишу устройства для включения №1. Это нужно сделать так, чтобы второе устройство тоже было включено при работающем первом. Таким образом, ток должен проходить через контур непрерывно. Клавиши 2 от первого и второго выключателя подключаются так же.

Клавишные контакты не должны соединяться между собой. Соединение делаем только в распаячной коробке, когда электричество отключено.

Лучше не выполнять за раз больше одного соединения. Иначе можно запутаться, использовать провода не в том порядке, в каком нужно.

Двойные выключатели с розетками

Проводка без заземления

На этом этапе необходимо прокладывать пятижильный кабель от РК до розетки и выключателя. Возможно использование двух кабелей, с тремя и двумя жилами. Фаза на выключатель с розеткой подводится по одному из проводов, на другом проводе необходимо ставить ноль к розетке. Фаза, пришедшая через двухклавишный проходной выключатель на источники света, идёт по остальным жилам. Двойные провода с жилами должны идти от распределительной коробки и до источников света.

Как выполняется проводка с заземлением?

Снова нам не обойтись без шестижильного кабеля, он должен идти от РК до розетки. Фаза на выключатель и розетку идёт по одному проводу кабеля. Ноль и земля идут на розетку. Остаётся только фаза, пришедшая на источники света через выключатель, её надо проводить по остальным жилам. Провода с жилами от трёх и больше проходят на источники света от распределительной коробки.

Советы для тех, кто собирается купить переключатель

Приборы надо выбирать по потребностям каждого конкретного покупателя. Контактных зон обычно бывает несколько, от 1 до трёх и больше. Благодаря чему современные приборы позволяют контролировать сразу несколько осветительных приборов. На рынке таких моделей представлено уже достаточно много.

Благодаря таким выключателям можно экономить электроэнергию. В обычных устройствах для подводимого провода имеются две специальные контактные клеммы.

Не стоит увлекаться дорогими устройствами, цена – их единственное отличие от более дешёвых вариантов, характеристики остаётся примерно одинаковыми, как и места монтажа.

О чём необходимо знать перед тем, как совершить покупку?

  1. Сила напряжения сети питания квартиры.
  2. В каких местах и как расположены светильники? Могут быть последовательными или параллельными.
  3. Сколько осветительных устройств используется на объекте? Обычно их от трёх и больше.

Не имеет значения, в каких именно местах расположены устройства. Схема управления всегда остаётся одинаковой. А вот у обычных устройств места всегда фиксированные, в этом главное преимущество именно устройств проходного типа. Лучше выбирать корпуса с максимальной защитой от влаги, они обозначаются как IP44. Винты или зажимы идут в комплекте, отдельно ничего покупать практически не нужно. Допустимо использование гибких проводников как с многопроволочной, так и однопроволочной конструкцией. Есть модели со световой индикацией, это очень удобная дополнительная возможность.

electricvdele.ru

Схема подключения двухклавишного проходного выключателя

Проходные выключатели – это устройства для управления источником освещения с двух и более мест. Внешне они ничем не отличаются от обычного отключателя и функции выполняет те же – замыкает и размыкает цепь. Разница в контактном механизме – у обычного выключателя в момент отключения подвижный контакт при разрыве цепи остается незадействованным, а в проходном, наоборот. То есть при нажатии кнопки «Вкл», подвижный контакт перебрасывается из одного контакта на второй, тем самым создавая условия для образования новой цепи. По этой причине проходные часто называют перекидными.

Сфера применения перекидных отключателей:

1.Многоэтажные помещения. Для регулирования освещением выключатели устанавливаются на каждом этаже. Например, человек включил свет на первом этаже, дошел до пятого и там уже отключил освещение. Это не только удобно, но еще и экономно.

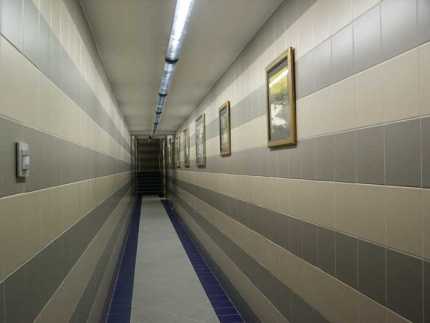

  • 2.Большие коридоры. Отключатели устанавливаются на разных концах коридора, а в некоторых случаях, еще и посередине.3.Спальни. Многим, наверное, знакома ситуация, когда, чтобы отключить свет, нужно вставать с кровати. Установите перекидные отключатели возле кровати и входа, — проблема решена.

Существует несколько типов проходных выключателей, с помощью которых можно управлять двумя и более источникам света, — это одноклавишные, двухклавишные и трехклавишные выключатели.

Схема монтажа одноклавишных проходных отключателей значительно проще, чем остальных типов. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем – двухклавишного.

Подключение одноклавишных проходных выключателей

Подключение двухклавишных проходных выключателей

Проанализировав оба варианта, можно заметить, что они имеют много общего, точнее схема подключения двухклавишного выключатели – это удвоенная схема одноклавишного.

Говоря обычным языком, каждая отдельная клавиша проходного двухклавишного отключателя – это в своем роде независимый проходной одноклавишный выключатель. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного.

На данном этапе никаких сложностей нет. Они появляются тогда, когда необходимо установить 3-клавишный перекидной отключатель или несколько 2-хклавишных.

Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов:

1.Средний отключатель имеет несколько другую конструкцию и число проводов, проходящих через него, чем крайние.

2.Количество проводов растет пропорционально увеличению количеству клавиш. Посмотрите сами, одноклавишные крайние отключатели использует три жилы, а центральный – четыре. У двухклавишного отключателя крайние используют уже 6 жил, а промежуточные – восемь, то есть в два раза большем, чем одноклавишные. Логика в целом ясна.

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Несомненное, это минус подобной системы. Приходится дополнительно оплачивать работу мастера, да и сами материлы не из дешевых. В связи с этим такие схемы с тремя и более двух и трехклавишными отключателями встречаются довольно редко.

Все же, прежде чем перейти к более простому решению проблемы, предлагаем все же ознакомиться со схемой подключения трех и более проходных отключателей.

Схема подключение трех проходных двухклавишных выключателей

Как уже упоминалось выше, схемы с управлением освещением из трех мест встречаются довольно редко.

Обычно данная проблема решается следующим образом – установкой два одноклавишных проходных промежуточных отключателя в одну рамку. То есть по сути все, что нужно понимать в данном случае, это подключение в схему с проходными двухклавишными выключателями проходного одноклавишного отключателя параллельным образом. Разобравшись с этим, никаких проблем с пониманием принципа работы 2-хклавишного проходного выключателя у вас не будет.

И в конце пару слов о решении проблем по организации проходных отключателей многоклавишного типа с управлением из трех и более мест. Чтобы избежать вышеперечисленные недостатки таких систем, можно использовать импульсное реле.

Видео о подключении двухклавишных проходных выключателей из двух мест.

electrikagid.ru

Назначение и монтаж двухклавишного проходного выключателя

Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты.

Содержание статьи:

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте

Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

По интерфейсу ПВ можно разделить на:

  • механические;
  • сенсорные;
  • дистанционные.

Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно

Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

  1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
  2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
  3. На лестничных маршах.
  4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
  5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Устройство и рабочая схема ДПВ

Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.

Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подсоединив к входу в распредкоробку обычную батарейку

В отличие от стандартного двухклавишного выключателя, имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.

Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.

Сложность электрической схемы проходного выключателя не влияет на её надежность. Вероятность поломки такой системы при соблюдении техники безопасности минимальна

Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании электрической разводки в доме.

Вариант #1 — двухзонное размещение

Установку ДПВ желательно производить перед внутренней отделкой помещения. Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:

  1. Одна от источника электроэнергии к распределительной коробке.
  2. Две от распредкоробки к ПВ.
  3. Одна от коробки к источникам освещения.

После штробления стен необходимо определиться с количеством необходимых кабелей и числом жил в них.

После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.

Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.

К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.

Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.

Вариант #2 — трехзонное размещение

Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, её стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.

Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.

При увеличении количества зон контроля сложность монтажа проводки не сильно возрастает, но число выключателей необходимо учитывать при выборе размера распределительной коробки

Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.

Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать распредкоробку между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

Шаг №1: проектирование. На этом этапе проводятся такие действия:

  1. Вычерчивается общая электрическая схема.
  2. Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
  3. Вычисляется метраж необходимых электрокабелей и их тип.
  4. Определяется место размещения переключателей с учетом удобства пользования.
  5. Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: установка подрозетников и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Шаг №7: подключение к электросети и тестирование.

Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

Выводы и полезное видео по теме

Указанные видеоролики демонстрируют работу проходных переключателей в реальной обстановке, позволяя оценить удобство их эксплуатации.

Практика соединения цепи с тремя проходными выключателями:

Тестирование двухклавишного проходного выключателя около кровати:

Интерактивная схема работы двузонного двухклавишного проходного переключателя:

Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.

sovet-ingenera.com
