Выключатель проходной одноклавишный – схема подключения устройства из разных мест – Советы по ремонту

Содержание

принцип и схема работы, разновидности

Содержание статьи:

Выключатель проходной одноклавишный представляет собой особую разновидность бытовых коммутирующих приборов, потребность в которых возникает в особых случаях. Их установка целесообразна в проходных помещениях, в которых включать освещение необходимо со стороны входа, а выключать – при выходе. Для этого в комплект выключателя входят два электрически связанных между собой прибора, устанавливаемых в соответствующих местах.

Примеры применения

Проходной одноклавишный выключатель предназначен для управления освещением из двух-трех мест

Возможности таких переключателей позволяют избежать многих неудобств, с которыми приходится сталкиваться в повседневной жизни. Пример применения – случай, когда пользователю требуется пересечь длинный коридор, и сделать это желательно не в темноте, а при полном освещении. При выходе применяется второй клавишный прибор, посредством которого свет можно погасить. Причем направление перемещения по такому объекту значения не имеет.

Система построена так, что после прохождения коридора выключатель готов к новому срабатыванию, но уже при входе с другой стороны.

Другие места, где часто устанавливается спаренный переключающий прибор – вход в спальню и зона в районе расположения кровати. В данной ситуации можно будет войти в освещенную комнату, а затем выключать свет, приготовившись ко сну.

Особенности и принцип действия

Чтобы понять отличие типового проходного выключателя от обычного коммутационного прибора, потребуется разобраться со способами их подключения. Простое изделие включается в разрыв фазного провода, проложенного к люстре, и имеет всего два контакта. Переключатель одноклавишный проходной располагает тремя рабочими клеммами, позволяющими коммутировать две параллельно проложенных линии. Посредством третьего, дополнительного контакта осуществляется размыкание одной цепи и замыкание другой.

Такие выключатели должны устанавливаться только попарно, что обеспечивает очередность коммутации осветительной линии с двух удаленных на значительные расстояния точек.

Сходство с обычными приборами ограничено тем, что они также включаются в разрыв фазного провода.

Принцип работы проходного выключателя основан на коммутации одной и той же линии за счет поочередной подачи напряжения на лампочку сразу с двух сторон. Такая возможность реализуется за счет особой схемы включения, согласно которой к осветительному прибору подводится два провода (на каждый из них поочередно подается напряжение 220 Вольт).

При разводке таких цепей жилы различают по маркировке изоляции, одна их которых имеет серый, а вторая – белый цвет.

Чтобы один их двух проходных одноклавишных переключателей сработал, клавиша второго должна находиться во включенном (верхнем) положении. Только в этом случае цепь подачи фазного напряжения со стороны второго прибора окажется замкнутой, и принцип работы выключателей света будет выполняться.

Типы проходных выключателей

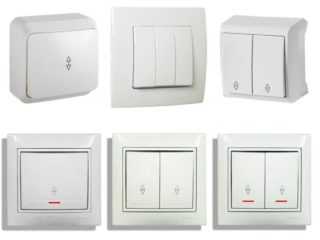

Виды проходных выключателей

По количеству переключающих контактов различают следующие виды проходных выключателей:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Количество клавиш может много значить для функциональности каждого из перечисленных приборов, поскольку они позволяют коммутировать осветители из трех точек помещения и более.

При необходимости управления из 3-х и более мест самый оптимальный вариант – двухклавишный прибор с перекрестным управлением.

При сравнении многоклавишных выключателей с их одноклавишными аналогами важно понимать, чем одно из них может отличаться от другого. В основном отличие касается функциональности устанавливаемых в помещении устройств. Если во втором случае коммутируется только одна группа (осветитель включается и выключается), то в цепи с двухклавишным переключателем таких групп будет две. В соответствие со схемой их подсоединения можно включать первый из двух осветителей, одновременно выключая второй или наоборот.

По своей конструкции такие коммутаторы могут иметь открытое (наружное) исполнение или устанавливаться в заранее подготовленные в стене ниши. По способу управления переключатель может быть сенсорным или с ПДУ, то есть срабатывать от прикосновения или на удалении (дистанционно). Выбор конкретного типа прибора определяется предпочтениями пользователя, а также его финансовыми возможностями.

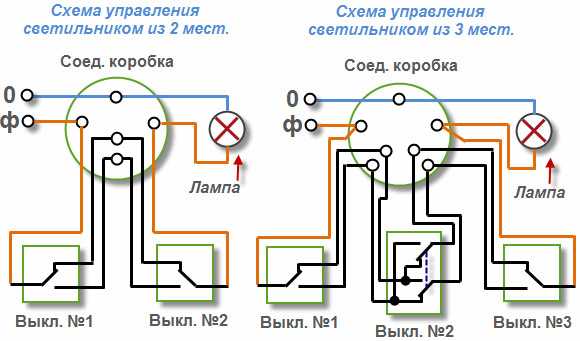

Коммутация из трех точек

Чтобы иметь возможность включать свет из 3-х точек, необходимо описанную ранее схему для спаренного одноклавишного прибора дополнить еще одним – перекрестным двухклавишным элементом. Этот переключатель может располагаться в произвольной точке комнаты, устроенной между двумя уже смонтированными изделиями.

Он состоит из двух уже рассмотренных ранее выключателей, размещенных в одном цельном корпусе. В нем на обычный перекидной механизм, состоящий из двух частей, установлена общая клавиша, что позволяет коммутировать отходящие от него линии синхронно. Чтобы получить тройной двухклавишный выключатель, потребуется доработать обычный перекрестный прибор, установив на него перемычки.

Многоточечная схема подключения организуется таким образом, чтобы «земляной» провод заводился параллельно на две осветительные группы, а фазовый (в красной изоляции) поступал на каждую из входных клемм первого переключателя. Независимо от положения клавиш напряжение будет поступать только по четные входные клеммы (по белому и серому проводам), и только после этого через установленную ранее перемычку оно попадает на вход второго проходного выключателя.

От положения клавиш зависит направление подачи фазного потенциала на осветительные приборы. Если одна из групп осветителей включена, достаточно отключить любой из приборов, чтобы обесточить ее. Тот же процесс происходит и при включении, только в этом случае изменение положения любой клавиши влечет за собой восстановление цепи питания.

Выбор варианта исполнения

При выборе подходящего вида проходного одноклавишного выключателя учитываются следующие моменты:

  • в первую очередь потребуется определиться с маркой приобретаемого устройства, которая выбирается исходя из личных предпочтений;
  • подбирается число переключающих клавиш, что зависит от требуемого количества точек, из которых должны управляться осветители;
  • определяется способ монтажа приобретаемого прибора (в открытом или в закрытом исполнении).

Проходной клавишный выключатель в соответствии со своим функциональным назначением позволяет управлять осветителями из двух или трех удаленных точек, облегчая порядок обращения с ними.

strojdvor.ru

особенности конструкции и схема подключения

Чтобы обеспечить максимально комфортное проживание в доме, необходимо уделить внимание не только интерьеру, но и освещению. Возможность управлять осветительным прибором из нескольких мест для многих людей стала необходимостью, а не роскошью. Для решения этой задачи можно использовать выключатель одноклавишный проходной. Устройство обладает приемлемой стоимостью и не вызывает сложностей при установке.

Отличия обычного выключателя от проходного

Внешне эти устройства не имеют принципиальных различий, чего нельзя сказать об их конструкции. Обычный выключатель имеет два контакта, один из которых подвижный. Он приводится в движение нажатием клавиши и замыкает неподвижный контакт. В результате в электроцепи появляется ток и осветительный прибор включается. Производителями также выпускаются и двухполюсные одноклавишные выключатели.

Их конструкция отличается от однополюсных тем, что нулевой провод, идущий к светильнику, размыкается аналогично фазному, что позволяет повысить безопасность устройства. В свою очередь, переключатель проходной одноклавишный имеет два неподвижных и один подвижный контакт, который всегда находится в замкнутом состоянии с одним из неподвижных. В результате после нажатия на клавишу и переводе ее из одного состояния в другое, подвижный контакт просто меняет свое местоположение и замыкается с неподвижным контактом, который ранее был разомкнут.

Таким образом, он не имеет положения «выключено» и работает, как переключатель, а не выключатель. В технической литературе, а также каталогах производителей электротехнических устройств, он называется переключатель одноклавишный однополюсной на два направления. Этот факт стоит помнить, когда устройство будет приобретаться в магазине.

Следует заметить, что сегодня выпускаются и многоклавишные устройства, например, переключатели трехклавишные проходные.

Область применения

Устройство может использоваться в производственных, жилых и общественных помещениях. Простота монтажа позволяет применять его в домах. Целесообразной видится установка выключателя в следующих местах:

  • Лестничные площадки.
  • Длинные коридоры.
  • Освещение загородного участка.
  • Большие комнаты в квартирах и домах.

Говоря проще, это устройство может активно применяться там, где есть две двери, являющиеся равноценными входами и выходами. Отличным примером использования проходного выключателя является спальня. При входе в помещение освещение можно включить с помощью расположенного у двери устройства, а выключить благодаря второму, находящемуся рядом с кроватью.

Проходные выключатели предоставляют возможность управлять одним осветительным прибором или целой группой. Для каждого конкретного случая подбирается определенный тип устройства.

Следует признать, что их использование позволяет не только сделать жизнь более комфортной, но и несколько сэкономить на электроэнергии.

Рекомендации по установке

Если возникла необходимость в замене старого выключателя, то много времени на выполнение работы не потребуется. Однако при желании создания новой электропроводке или обустройстве квартиры в новостройке, сложность работ несколько возрастет.

Установка скрытого переключателя

Для реализации этой затеи потребуется монтажная коробка из пластмассы или металла. В продаже можно найти изделия для сплошных и полых стен. С точки зрения безопасности, стоит обратить внимание на коробку из термостойкого пластика. Перед установкой из монтажной коробки необходимо вывернуть шурупы и удалить заглушку для проводов. Чтобы ее надежно закрепить, стоит воспользоваться алебастром. Если речь идет о полой стене, например, к гипсокартонным, то в них коробки чаще всего крепятся скобами.

К переключателю проводники можно подключить четырьмя способами:

  • Зажать сечением винта — весьма опасный способ, так как риск повреждения провода велик.
  • Прижать шляпкой крепежного элемента — менее опасен в сравнении с предыдущим, но использовать его не рекомендуется.
  • Проводник устанавливается в отверстие при нажатой клавише — в такой ситуации значительно сокращается срок эксплуатации пружины.
  • Прижать провод специальной пластиной — наиболее безопасный и правильный способ.

Монтаж накладного устройства

Во многом процесс установки накладного переключателя аналогичен монтажу скрытого. Основным отличием здесь является отсутствие необходимости штробить стены под монтажные коробки. Среди недостатков можно отметить лишь размеры накладного устройства. Чтобы его установить, потребуется разметить отверстия под крепления, просверлить их, установить дюбеля, а затем подключить устройство к электроцепи.

Сложностей с выполнением этих работ возникнуть не должно и необходимо лишь проявить внимательность, соблюдая при этом коммутацию в соответствии с цветовой маркировкой проводников.

Особенно это касается тех ситуаций, когда проводится простая замена вышедшего из строя устройства.

220v.guru

Выключатель проходной одноклавишный

Дома человек проводит большую часть времени. Для комфортного проживания нужно соответствующим образом разработать дизайн, где большую роль играет освещение. Управление светильником из разных мест является больше необходимостью, чем роскошью. Бывает не очень удобно идти по длинному коридору или лестнице, чтобы выключить свет, а затем возвращаться обратно в темноте. Для подобного случая предназначен проходной выключатель (ПВ), позволяющий устранить дискомфорт.

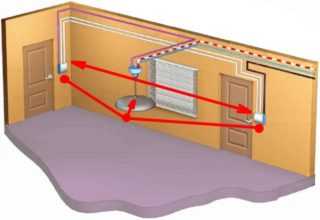

Расположение проходных выключателей в коридоре

На рисунке изображены два ПВ, с помощью которых независимо управляется светильник, также показана разводка проводов подачи питания через выключатели к лампе. Наиболее целесообразные места, где следует применять проходной выключатель:

  • длинные коридоры;
  • лестницы;
  • помещения в несколько этажей;
  • офисные или производственные помещения;
  • освещение улиц и производственных комплексов, подсветка приусадебного участка;
  • большие жилые комнаты в квартире или доме.

Типы ПВ

Основное преимущество ПВ заключается в том, что можно выключить освещение из нескольких мест в доме. В отличие от обычного выключателя, прерывающего электрическую цепь, проходной содержит три и более контактов с возможностью их переключения. Установив несколько таких выключателей в разных местах, можно управлять одним светильником или целой группой. На рисунке ниже изображены 2 типа одноклавишных ПВ и схемы их контактов.


Схема типов проходных выключателей

ПВ имеет один вход и два выхода (рис. а). Одноклавишный перекрестный ПВ содержит 2 входа и 2 выхода (рис. б). Количество клавиш равно числу групп включаемых элементов освещения. Вместо клавиш могут быть сенсоры, но принцип действия остается прежним.

Принцип работы устройства заключается в размыкании одной цепи и замыкании другой. Поэтому контакт называется перекидным. Более правильное название ПВ – переключатель.

Одноклавишные

Устройство является самым простым и переключает только один или группу светильников. Оно не предназначено для больших токовых нагрузок и не содержит камер гашения, бывает:

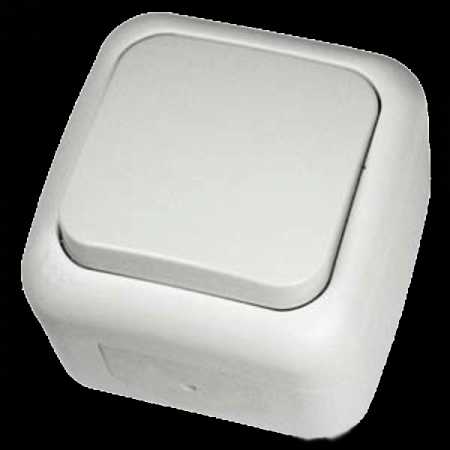

  1. Для наружной установки с открытой проводкой, проходящей в гладких или гофрированных трубах.
  2. Внутреннее со скрытой проводкой. Монтируется в подрозетник в стену.
  3. Модульное, устанавливаемое в кабель-каналах. Применяется в офисных и промышленных помещениях.
  4. Влагозащищенное для подвалов, ванных комнат и бань. Изготавливается для наружной и внутренней установки.

Внутренняя схема ПВ отличается от обычного выключателя. Она указывается с обратной стороны корпуса. Здесь контакт 2 является общим, а 3 и 6 – перекидными.

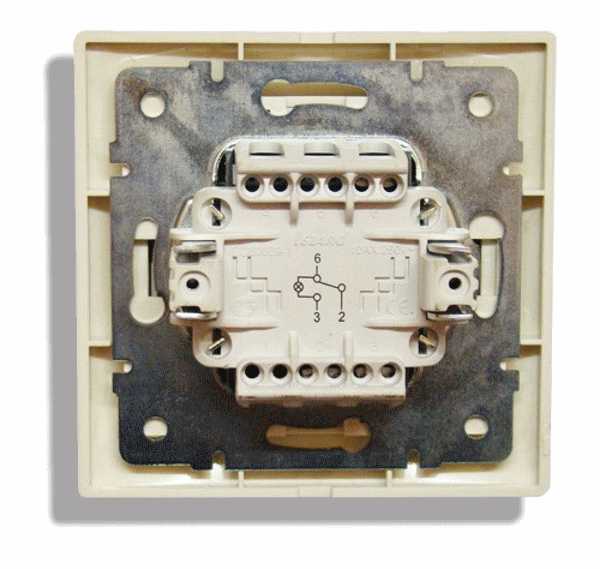

Вид ПВ с обратной стороны

С применением двух таких выключателей собирается простейшая и наиболее распространенная схема управления светильником из двух разных мест.

Подключения делаются следующим образом:

  1. На выключателях находятся общие клеммы, обозначенные на схеме ниже цифрой (1). На ПВ1 подводится фаза от сети к клемме (1), а к клеммам (2) и (3) делаются подключения через провода, соответствующие клемме от ПВ2.
  2. Клемма (1) выключателя ПВ2 подключается к одному контакту светильника, а к другому его контакту подключается нулевой провод сети.

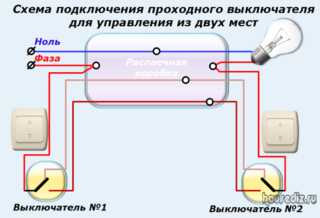

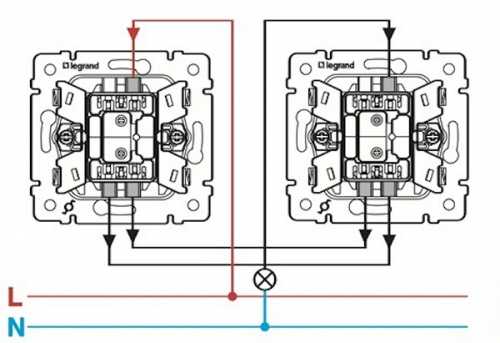

Простейшая схема включения двух одноклавишных ПВ

На выключатели всегда идет провод фазы, который нельзя путать с нулевым.

Проверка работоспособности схемы производится при подаче на нее напряжения и произвольным включением обоих ПВ. Лампа должна загораться и гаснуть при независимом переключении ПВ1 или ПВ2. Если этого не происходит, значит, схема собрана неправильно.

Стандартные ПВ имеют по 3 контакта. Существуют также перекрестные выключатели, содержащие 4 контакта с возможностью переключения одновременно двух. За счет этого можно одновременно замкнуть или разомкнуть сразу 2 линии питания.

Перекрестный выключатель выполняется клавишным или поворотным. Клавишный выглядит так же, как обычный, на его обратной стороне обозначается схема подключения.

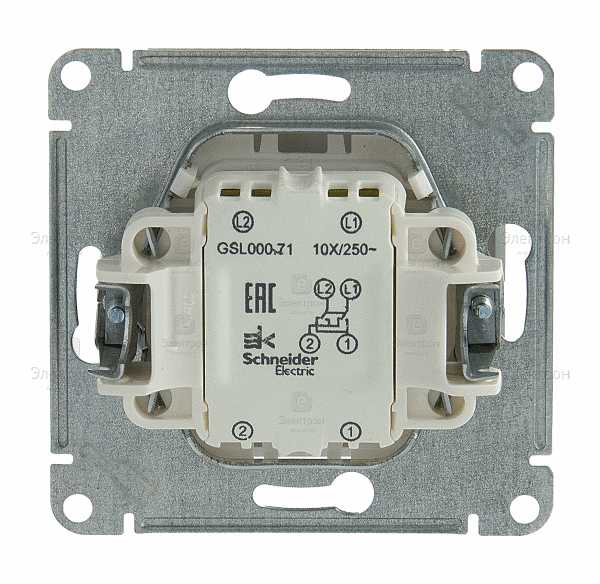

Перекрестный выключатель: вид с обратной стороны

С помощью перекрестного выключателя создаются схемы управления светильниками любой сложности. Если понадобится сделать управление освещением из трех точек, то для стандартных ПВ потребуется протяжка слишком большого количества проводов. Перекрестный выключатель упрощает подключения, и схема получается не такой громоздкой.

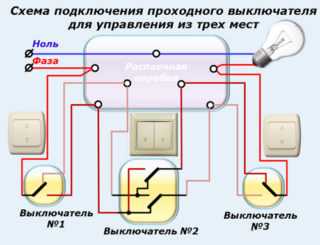

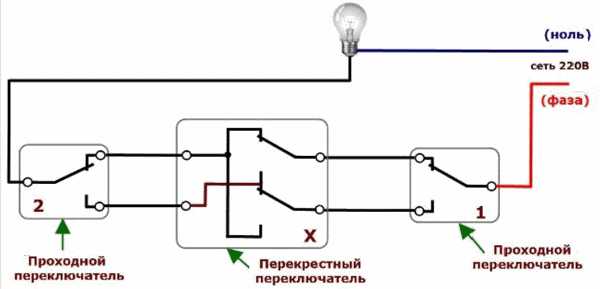

Схема управления светильником с трех точек

Перекрестный выключатель никогда не применяется самостоятельно. Он используется только в комплекте с проходными.

Схема с перекрестным выключателем собирается просто:

  1. Подключения двух ПВ по стандартному варианту.
  2. Установка между перекидными контактами проходных выключателей перекрестного выключателя таким образом, чтобы между ними всегда была рабочая цепь, по которой подается питание. Для этого два выхода первого ПВ подключаются ко входу перекрестного, а два выхода другого ПВ – к выходу перекрестного.

В схему можно подключить один перекрестный выключатель и больше, что дает возможность увеличить количество точек управления без особого усложнения самой схемы.

levevg.ru

Выключатель проходной одноклавишный

Дома человек проводит большую часть времени. Для комфортного проживания нужно соответствующим образом разработать дизайн, где большую роль играет освещение. Управление светильником из разных мест является больше необходимостью, чем роскошью. Бывает не очень удобно идти по длинному коридору или лестнице, чтобы выключить свет, а затем возвращаться обратно в темноте. Для подобного случая предназначен проходной выключатель (ПВ), позволяющий устранить дискомфорт.

Расположение проходных выключателей в коридоре

На рисунке изображены два ПВ, с помощью которых независимо управляется светильник, также показана разводка проводов подачи питания через выключатели к лампе. Наиболее целесообразные места, где следует применять проходной выключатель:

  • длинные коридоры;
  • лестницы;
  • помещения в несколько этажей;
  • офисные или производственные помещения;
  • освещение улиц и производственных комплексов, подсветка приусадебного участка;
  • большие жилые комнаты в квартире или доме.

Типы ПВ

Основное преимущество ПВ заключается в том, что можно выключить освещение из нескольких мест в доме. В отличие от обычного выключателя, прерывающего электрическую цепь, проходной содержит три и более контактов с возможностью их переключения. Установив несколько таких выключателей в разных местах, можно управлять одним светильником или целой группой. На рисунке ниже изображены 2 типа одноклавишных ПВ и схемы их контактов.

Схема типов проходных выключателей

ПВ имеет один вход и два выхода (рис. а). Одноклавишный перекрестный ПВ содержит 2 входа и 2 выхода (рис. б). Количество клавиш равно числу групп включаемых элементов освещения. Вместо клавиш могут быть сенсоры, но принцип действия остается прежним.

Принцип работы устройства заключается в размыкании одной цепи и замыкании другой. Поэтому контакт называется перекидным. Более правильное название ПВ – переключатель.

Одноклавишные

Устройство является самым простым и переключает только один или группу светильников. Оно не предназначено для больших токовых нагрузок и не содержит камер гашения, бывает:

  1. Для наружной установки с открытой проводкой, проходящей в гладких или гофрированных трубах.
  2. Внутреннее со скрытой проводкой. Монтируется в подрозетник в стену.
  3. Модульное, устанавливаемое в кабель-каналах. Применяется в офисных и промышленных помещениях.
  4. Влагозащищенное для подвалов, ванных комнат и бань. Изготавливается для наружной и внутренней установки.

Внутренняя схема ПВ отличается от обычного выключателя. Она указывается с обратной стороны корпуса. Здесь контакт 2 является общим, а 3 и 6 – перекидными.

Вид ПВ с обратной стороны

С применением двух таких выключателей собирается простейшая и наиболее распространенная схема управления светильником из двух разных мест.

Подключения делаются следующим образом:

  1. На выключателях находятся общие клеммы, обозначенные на схеме ниже цифрой (1). На ПВ1 подводится фаза от сети к клемме (1), а к клеммам (2) и (3) делаются подключения через провода, соответствующие клемме от ПВ2.
  2. Клемма (1) выключателя ПВ2 подключается к одному контакту светильника, а к другому его контакту подключается нулевой провод сети.

Простейшая схема включения двух одноклавишных ПВ

На выключатели всегда идет провод фазы, который нельзя путать с нулевым.

Проверка работоспособности схемы производится при подаче на нее напряжения и произвольным включением обоих ПВ. Лампа должна загораться и гаснуть при независимом переключении ПВ1 или ПВ2. Если этого не происходит, значит, схема собрана неправильно.

Перекрестный выключатель

Стандартные ПВ имеют по 3 контакта. Существуют также перекрестные выключатели, содержащие 4 контакта с возможностью переключения одновременно двух. За счет этого можно одновременно замкнуть или разомкнуть сразу 2 линии питания.

Перекрестный выключатель выполняется клавишным или поворотным. Клавишный выглядит так же, как обычный, на его обратной стороне обозначается схема подключения.

Перекрестный выключатель: вид с обратной стороны

С помощью перекрестного выключателя создаются схемы управления светильниками любой сложности. Если понадобится сделать управление освещением из трех точек, то для стандартных ПВ потребуется протяжка слишком большого количества проводов. Перекрестный выключатель упрощает подключения, и схема получается не такой громоздкой.

Схема управления светильником с трех точек

Перекрестный выключатель никогда не применяется самостоятельно. Он используется только в комплекте с проходными.

Схема с перекрестным выключателем собирается просто:

  1. Подключения двух ПВ по стандартному варианту.
  2. Установка между перекидными контактами проходных выключателей перекрестного выключателя таким образом, чтобы между ними всегда была рабочая цепь, по которой подается питание. Для этого два выхода первого ПВ подключаются ко входу перекрестного, а два выхода другого ПВ – к выходу перекрестного.

В схему можно подключить один перекрестный выключатель и больше, что дает возможность увеличить количество точек управления без особого усложнения самой схемы.

Особенности перекрестных выключателей:

  1. Для подключения применяется четырехжильный провод.
  2. Такой выключатель рекомендуется устанавливать при необходимости управления освещением из трех мест и более.
  3. Требуется большее количество проводов при создании нескольких контактных групп. Вместо сложной схемы, электрики предпочитают устанавливать несколько простых проходных моделей, работающих более надежно.

Выбор

При выборе следует учитывать, какая будет проводка. Если она открытая, выключатель выбирается накладной. Для скрытой – применяется устройство с утопленной коробкой. При этом потребуются подрозетники, подходящие по размерам и способу крепления. Проходной и перекрестный выключатели должны быть подобраны одинаковыми по внешнему виду. Они могут быть клавишными, поворотными, рычажными или сенсорными. При выборе подбираются характеристики устройств, чтобы контакты выдержали нагрузку. Элементы конструкции должны свободно переключаться и не болтаться.

Монтаж

Последовательность монтажа системы управления освещением из трех мест:

  1. Разработка схемы соединений.
  2. Разметка и прокладка штроб под проводку.
  3. Монтаж выключателей и распределительной коробки на стену. Коробку следует выбрать больше, поскольку в ней делается 12 соединений. Кроме того, через нее могут проходить провода к другим выключателям и розеткам.
  4. Прокладка кабеля из щитка в распределительную коробку.
  5. Подключения контактов ламп к нулевой жиле.
  6. Подключения фазы к общему контакту одного из ПВ и дальше по схеме.
  7. Последовательное соединение контактов через распределительную коробку, а после – к лампам. Все провода должны быть промаркированы.

Видео про выключатель

Об особенностях монтажа и эксплуатации одноклавишного выключателя рассказывает видео ниже.

Таким образом, с помощью двух проходных выключателей можно управлять освещением с двух разных точек. Количество мест управления нетрудно увеличить до трех, если применить еще перекрестный выключатель.

Оцените статью:

jelectro.ru

Выключатель проходной одноклавишный: схема подключения

Прежде чем говорить о характерных особенностях проходного выключателя, правилах монтажа и подключения, необходимо определиться, для чего он предназначен, что его отличает от других типов подобных изделий, предназначенных для коммутации электрических цепей. Проходной клавишный выключатель служит для обеспечения возможности включения освещения в одной точке, с возможностью выключения в другой.

К примеру, с его помощью свет в спальню можно включить при помощи включающего устройства, расположенного у входной двери помещения, а выключение произвести посредством другого, который будет расположен в непосредственной близости у кровати. Обобщая вышеизложенное, можно сказать, что проходные выключатели предназначены для создания условий, предназначенных для удобства управления сетями освещения.

ОГЛАВЛЕНИЕ

  • Конструктивные особенности и принцип действия
  • Схема подключения
  • Как работает схема
  • Типы выключателей и технические требования к ним

Конструктивные особенности и принцип действия

Простой одноклавишный выключатель имеет в своей конструкции всего одну пару контактов, замыканием-размыканием которых обеспечивается подача тока к потребителю. У изделий данного типа коммутационный механизм состоит из трех контактов, из которых один выполнен в подвижном исполнении, а два других в неподвижном.

Для того чтобы понять смысл, заложенный в принцип идеи проходного выключателя, необходимо для наглядности собрать простейшую действующую схему освещения, в функциональные особенности которой будут заложены варианты  включения и выключения освещение из двух различных точек.

Схема подключения

Для того, чтобы собрать такую схему с использованием переходного выключателя понадобятся следующие комплектующие элементы и инструмент:

  1. Выключатель проходной одноклавишный – 2 шт.
  2. Светильник ламповый – 1 шт.
  3. Провода электрические одножильные – 5 шт.
  4. Индикатор напряжения однофазный – 1 шт.
  5. Пассатижи комбинированные – 1 шт.
  6. Отвертка (плоская или крестообразная) – 1шт.
  7. Нож монтерский – 1шт.

В качестве источника напряжения для собираемой схемы могут служить клеммы на шинах распределительного устройства или розетка питания. С помощью индикатора напряжения определяем распределение фазного и нулевого провода на клеммах источника, после чего снимаем с него напряжение.

Внимание! Все дальнейшие монтажные работы можно будет производить, только после проверки электрооборудования на предмет полного обесточивания!

Прежде чем начать собирать схему, необходимо неукоснительно соблюдать золотое правило электромонтажа о том, что установка выключателей для разрыва цепей в однофазных сетях, производится строго на фазном проводе. Исходя из требований этого правила, производим следующие подключения:

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

  1. Нулевую точку источника питания подключаем к одному из зажимов на патроне лампы (Св) проводником, который будет обозначен на схеме под номером 1.
  2. Соединяем между собой две пары неподвижных контактов (НК1 – НК4) перемычками под номерами 3 и 4.
  3. Проводом номер 5 подключаем свободны зажим на патроне с подвижным контактом (ПК2).
  4. В завершение сборки устанавливаем перемычку 2 между фазой источника питания и ПК1

В результате произведенных подключений будет собрана  сеть освещения, обеспечивающая возможность включения-выключения освещения из двух точек. В формате электрической схемы собранная цепь будет выглядеть следующим образом.

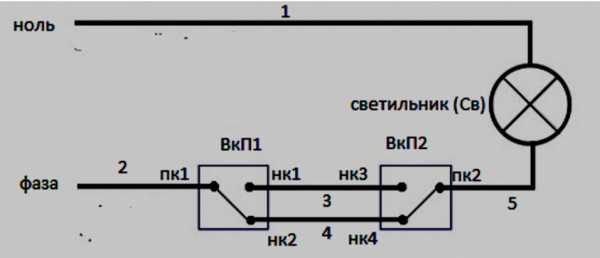

Обозначения на схеме:

  • ВкП1-2 – проходные одноклавишные выключатели.
  • ПК1-2 – подвижные контакты.
  • НК1-4 – неподвижные контакты.
  • Св – светильник.

Как работает схема

Наличие  схемы позволяет проследить процесс обтекания током потребителя электроэнергии при различных положениях исполнительного механизма и окончательно понять принцип ее работы.

  1. Для того чтобы включить свет, необходимо при помощи клавиши Вкп1 подвижный контакт ПК1 замкнуть с неподвижным НК2, вслед за этим действием начнется обтекание током электролампы по маршруту: фаза – питающий фидер 2 – ПК1 – НК2 – перемычка 4 – НК4 – ПК2 – провод 5 – светильник – фидер 1 – ноль. Светильник функционирует.
  2. Для того чтобы потушить свет уже из другой точки, необходимо изменением положения клавиши ВкП2, разомкнуть его подвижный контакт ПК2 и неподвижный НК4, результате произойдет разрыв цепи лампы. При таком положении исполнительного механизма Вкп2 замкнутся ПК2 – НК3, которые обеспечат готовность очередного включение освещения от выключателя ВкП1.

Типы выключателей и технические требования к ним

Проходные выключатели, как и все изделия, предназначенные для коммутации однофазных электрических цепей, выпускаются двух типов:

  1. Для открытой проводки.
  2. Для скрытой проводки.

Конструкции каждого типа имеют свои конструктивные особенности и исключают взаимозаменяемость. Поэтому прежде чем сделать выбор, необходимо твердо определиться с типом проводки, где они будут монтироваться.

Каждое коммутационное устройство имеет номинальные характеристики, как по величине, так и по токовой нагрузке. Для изделий общего назначения допустимое напряжение должно соответствовать 250 Вольтам, лучше будет, если номинал токовой нагрузки будет в пределах 10 Ампер.

Все электрооборудование, которые планируется устанавливать вне помещений или в местах, не исключающих попадания на них воды, обязательно должны быть брызгозащитного исполнения.

Приобретая изделие в торговых сетях, необходимо внимательно произвести его внешний осмотр, на предмет трещин, сколов и других дефектов, а также проверить работу исполнительного механизма. Ход клавиши должен быть плавным, нажатие на нее должно сопровождаться характерным щелчком.

Всегда найдутся скептики, которые будут сетовать на то, что система освещения, собранная с применением проходных выключателей усложняет процесс монтажа, который потребует повышенного расхода проводки с другими сопутствующими материалами. В этом случае целесообразно ставить вопрос рациональности. Допустим, человек заходит в темный подъезд и включает свет, который загорается на всех площадках. Поднявшись на свой этаж, он щелкает переходным выключателем, и освещение всего подъезда отключается. Во-первых, это очень удобно, а во-вторых, хороший вклад в экономию электроэнергии, что очень актуально в условиях действия программы по установке общедомовых счетчиков.

electricvdele.ru

Установка одноклавишного выключателя схема. Установка проходного выключателя.

Смена выключателя представляет собой достаточно распространенную проблему, с которой приходится сталкиваться почти всем. Необходимо знать основные нюансы подключения выключателя и особенности работы.

Ключевые моменты выбора выключателя

Лучше всего приобретать выключатели в специализированных магазинах, в которых присутствует достаточно большой ассортимент для того, чтобы подобрать оптимальный вариант. Таким образом, наверняка удастся выбрать хорошее изделие и по дизайну, и по функциональности. В магазине обычно можно найти качественные фирменные выключатели от лучших производителей.

Во время покупки выключателя для электрической проводки общего назначения, в которой уровень напряжения составляет 250 В, а нагрузка – 10 А, надо убедиться в его соответствии государственным стандартам. На изделии в обязательном порядке должен находиться знак качества страны, которая является изготовителем. Например, если выключатель был изготовлен в России, то на нем обязан находиться значок Ростеста.

Надо обратить внимание, на какой уровень тока и напряжения рассчитан выключатель. К примеру, изделия с металлокерамическим контактом, в котором есть серебро, смогут надежно функционировать при токе до 4 А. В обязательном порядке нужно узнать количество полюсов и коммутирующих цепей. Надо также обратить внимание на конструкцию механизма переключателя и его корпуса.

К примеру, одноклавишный выключатель скрытой электрической проводки имеет отличительные черты в конструкции, предусматривающей присоединение проводов после закрепления самого выключателя в гнездо на стене. Это позволит сохранить провода ненужных и лишних изгибов.

Одноклавишный выкючатель может быть открытой установки. Его принято монтировать на специальных деревянных подразетниках. Он крепится при помощи пары шурупов. Если выключатель будет устанавливаться в том месте, в котором есть риск проникновения влаги вовнутрь, то надо учесть тот факт, что такие выключатели брызгозащищенные.

Когда будет выбрана оптимальная по характеристикам модель, нужно проверить, насколько мягко будут работать клавиши. Нужно для этого просто нажать на клавишу. Все должно функционировать достаточно плавно. Не должно быть никаких зацепов и скрипов. В конце надо обратить внимание на качество сборки.

Установка проходного выключателя может применяться там, где традиционное управление освещением является не очень практичным и удобным. Например, можно отметить длинные коридоры, лестничные пролеты и прочие подобные места. Обычно там используются уникальные одноклавишные выключатели, которые оборудуются тремя контактами. В них реализована особая схема соединения. Во время функционирования данного устройства электрическая цепь не разрывается, а переключается между парой контактов выходного типа.

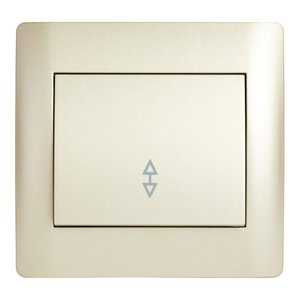

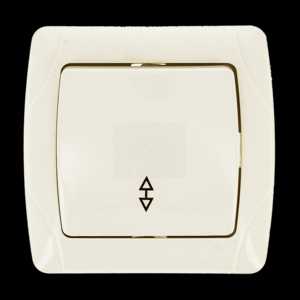

Выключатель одноклавишный проходной

Во время выбора проходного выключателя нужно оценить модификацию устройства. Она способна отличаться в зависимости от конкретной проводки, которая в свою очередь может быть открытой и закрытой. Во время покупки стоит учитывать основные характеристики устройства, потому что контакты обычно рассчитываются на разные нагрузки и силу тока.

Отличия традиционного выключателя от проходного

Ключевым отличием между данными изделиями является наличие специального механизма в проходном выключателе. С его помощью обеспечивается нормальное переключение между тремя контактами. Функционирование проходного выключателя основывается на возможности переключения, а не на простом прерывании электрической цепи.

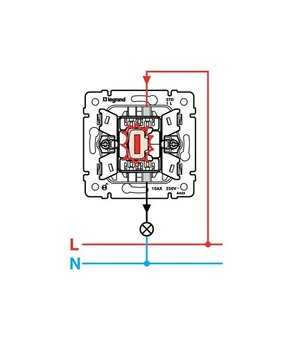

Схема подключения проходного выключателя

Схема подключения выключателя проходного

Из всего этого следует основное достоинство проходных выключателей. Оно состоит в том, что можно включать осветительные приборы из двух или более точек. Ранее говорилось, что такие устройства можно устанавливать на лестничных пролетах или в длинных коридорах. Можно, например, включить освещение лестницы на первом этаже, а на втором можно его выключить.

Проходные устройства также можно установить в обычной спальной комнате. Например, один можно установить у двери, а другой – непосредственно около кровати. Можно использовать такие выключатели и на приусадебных участках, когда актуальной является необходимость осветить дорожки в темное время суток.

Установка одноклавишного выключателя

Когда нужно произвести замену старого выключателя, который поломался, такие работы отнимут совсем немного времени. Обычно во время данного процесса не возникает особенных сложностей. Но, если речь заходит об обустройстве новой цепи в частном доме либо же квартире, то работы могут быть весьма сложными.

Установка распределительной коробки для конкретной осветительной группы

Перед работами в обязательном порядке нужно проверить факт, что электроэнергия отключена. Если нужно создать новую цепь, провести новую проводку, то надо заранее решить, какой именно она будет, то есть закрытой или открытой. Конечно, с открытой проводкой проблем будет меньше, потому что ее можно проложить по поверхности строения. Для этого типа проводки можно использовать накладной выключатель.

Но если хочется сделать скрытую проводку, то придется использовать достаточно серьезное оборудование для штробления стен. В этом случае выключатель устанавливается в коробку, которая вмонтирована в стену.

Если проводится новая цепь и будет установлена распределительная коробка, то нужно провести шесть проводов. Два из них пойдут на светильник, пара – на выключатель, а еще два будут питающими.

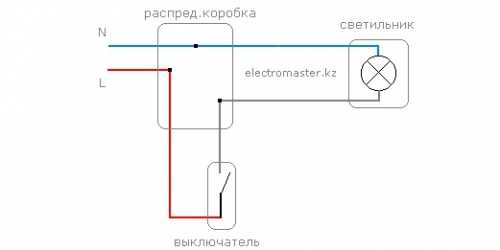

После заведения каждого провода в распределительную коробку надо при помощи омметра определить состояние проводов. Нужно найти нулевой рабочий проводник, который присоединяется непосредственно к проводу светильника. Фазный проводник при этом соединяется с тем проводом, который идет к выключателю. Два провода, которые останутся, нужно соединить между собой.

Установка накладного выключателя

Процесс монтажа является достаточно простым, потому что не нужно штробить стены, а также устанавливать монтажную коробку. Размер является единственным минусом наружного одноклавишного выключателя.

electrikagid.ru

Схема подключения проходных выключателей

Существует несколько видов выключателей: одноклавишные, двухклавишные, проходные, перекрёстные. Также существуют выключатели с подсветкой, правда, при подключении такого типа выключателей желательно обратить внимание на тип источника освещения. Например, люминесцентные лампы в цепи с выключателем с подсветкой в выключенном состоянии будет слегка светиться.

Схемы проходных выключателей.

Самая простая цепь у одноклавишного выключателя. Одноклавишный выключатель имеет всего два контакта, и что-либо в нем перепутать достаточно сложно.

Коммутируется цепь так: находим провод питания, ноль и фазу, затем нулевой провод подаём сразу на лампу (светильник, люстру), а фазный – на выключатель. После этого от выключателя прокидываем провод к источнику света. Обычно цепь коммутируется через распредкоробку, где провода скручиваются должным образом. Двухклавишный выключатель работает как два одноклавишных.

Единственное отличие между цепью двух одноклавишных и одного двухклавишного — отсутствие дублирующих проводов. Т.е. не имеет смысла протягивать две “нейтрали” к лампам, которые расположены рядом.

Двухклавишный выключатель имеет три контакта. Образно говоря, один вход и два выхода. Здесь важно найти общий (входящий) контакт, иначе лампы будут включаться неправильно. Важно знать, где вход, а перемена проводов на выходе лишь изменит клавиши, которые отвечают за включение той или иной группы ламп.

Проходной выключатель

Пример схемы подключения двухклавишного проходного выключателя.

Правильнее было бы его назвать не выключатель, а переключатель. Суть его в том, что он переключает подачу тока с одного провода на другой.

Как правило, их используют в паре. Проходные выключатели, как правило, используют в коридорах, лестничных пролётах и пр.

Проходной выключатель имеет также три контакта, как и двухклавишный, только работает по-другому. В нём, как и в двухклавишном, есть один входной контакт и два выхода.

Важно знать, где вход, а перемена проводов на выходе лишь изменит положение клавиши.

При неправильном подключении проходных выключателей цепь будет работать неправильно.

Перекрестный выключатель

Перекрёстный выключатель используется в случае, если требуется включение-выключение одного источника света с трёх и более мест. Его используют вместе с двумя проходными. То есть цепь из выключателей должна начинаться и заканчиваться проходным выключателем, а между ними можно установить теоретически бесконечное количество перекрёстных.

Перекрёстный выключатель имеет четыре контакта: два входных, два выходных. Суть переключения в том, что в одном положении первый входной провод замкнут с первым проводом на выходе, второй входной замкнут со вторым выходным проводом, в другом положении провода как бы меняются местами, т.е. первый входной замкнут со вторым выходным, второй входной- с первым выходным.  Здесь важно не перепутать и обращать внимание на обозначения, а то цепь будет работать неправильно.

fazaa.ru
