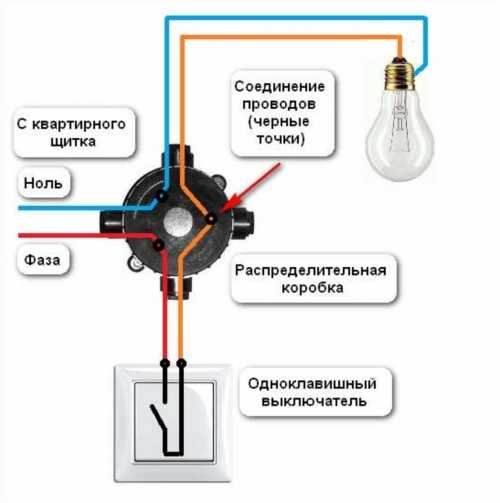

Выключатель света схема подключения – Схема подключения выключателя света подробная пошаговая инструкция

Если ламп больше, основные соединения также производятся через распределительную коробку.

Особенности применения нескольких клавиш

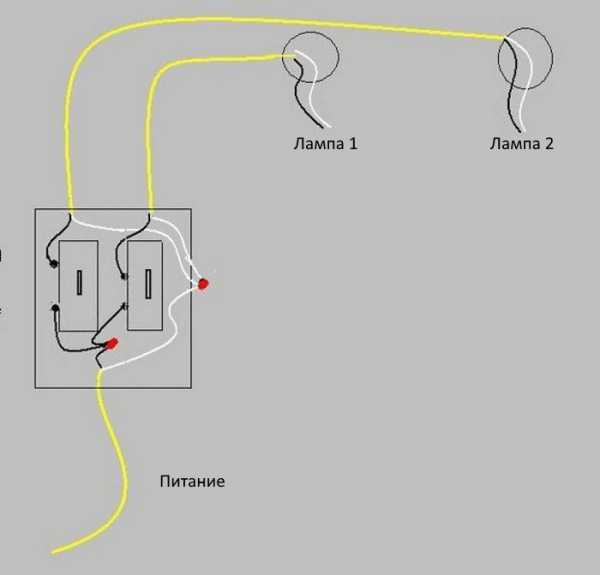

Схема двойного выключателя света позволяет управлять тем же количеством светильников. Здесь производится раздельное переключение ламп через одно коммутирующее устройство, в зависимости от того, какая из двух клавиш будет нажата. Способ распространен для включения люстры. Реже применяются трехклавишные модели.

Сложность замены на устройство с большим количеством переключений заключается в необходимости прокладки дополнительных проводов фазы к светильникам и выключателю. Схемы подключений обозначены на его задней стороне (три вывода для двухклавишного устройства).

По существу, выключатель представляет два простейших прибора, объединенных в одном корпусе. При включении одной из клавиш фаза подается на соответствующий светильник. Напряжение поступает на входную клемму (зажим). К ней подключены две контактные группы, для каждой из которых предназначена своя клавиша. На выходные клеммы подключаются лампы.

Аналогичным образом работает трехклавишный выключатель света. Принцип действия заключается в коммутации проводов, соединенных с отдельными лампами или их группами.

Подключение системы освещения в квартире или доме

В домах и квартирах силовые и осветительные цепи разделены между собой и защищены отдельными автоматами. При выходе из строя первой из них свет все равно продолжает гореть, что облегчает поиск и устранение неисправности. Если отключится вторая цепь, ее можно ремонтировать, подключив переноску к любой из розеток.

От коротких замыканий и превышения длительно допустимого тока система освещения защищается автоматическим выключателем с номиналом, определяемым суммарной мощностью всех ламп.

Устройство выключателя

Производятся следующие типы бытовых выключателей:

• внутренние;
• наружные;
• с защитой от влаги;
• модули.

При монтаже в стене применяются модели для скрытой проводки. Сначала в бетоне бурится выемка, в которую вставляется подрозетник и прокладываются провода. В итоге устройство вставляется в стену и располагается на уровне ее поверхности.

Выключатель и подрозетник продаются отдельно. Они должны подходить друг к другу, а также к условиям монтажа в стене или в тонкой перегородке.

Наружные выключатели используются для открытой проводки, которая проходит по трубам или кабель-каналам. Под них устанавливается деревянная или пластиковая площадка, прикрепленная к стене саморезами или дюбелями.

Модули монтируются на специальных кабель-каналах и применяются в офисных помещениях или на предприятиях.

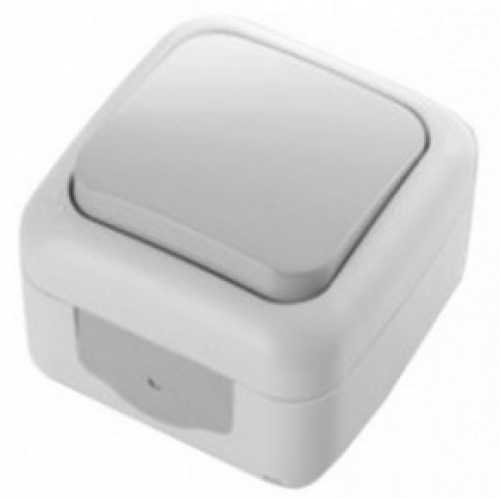

Устройства с защитой от влаги устанавливают в ванных комнатах, банях, в других сырых помещениях или в местах, где на них могут попасть капли воды.

Как подключить выключатель света: схема

В качестве элементов, к которым подключается проводка, служат клеммники — механизмы с самозажимными контактами. Для подключения конец жилы зачищают и вставляют в отверстие, где она зажимается подпружиненными контактами.

Вместо клемм в выключателе могут устанавливаться винтовые зажимы. В них вставляется конец зачищенной жилы и производится затяжка путем закручивания болта.

Механизм переключения содержит подвижный контакт, занимающий 2 фиксированных положения: «включено» и «выключено». В зависимости от того, в каком из них находится клавиша, электрическая цепь будет замкнута или разомкнута.

Выбор выключателя

Прибор покупают в специализированном магазине, где можно выбрать наиболее подходящий по внешнему виду и параметрам. Выключатель должен соответствовать по мощности светильникам. От этого зависит его цена. Например, контакты, изготовленные из металлокерамики, содержащей серебро, рассчитаны на электрический ток 4 А.

При многообразии конструкций выключатели следует выбирать с конкретной целью. Они могут быть клавишными, кнопочными, настенными, потолочными, поворотными, перекидными, проходными и т. д. Особое внимание обращается на то, для наружной или внутренней проводки предназначен выключатель света. Схема его подключения также важна, поскольку она выполняет определенную функцию.

Важно проверить качество сборки устройства и как четко переключаются клавиши.

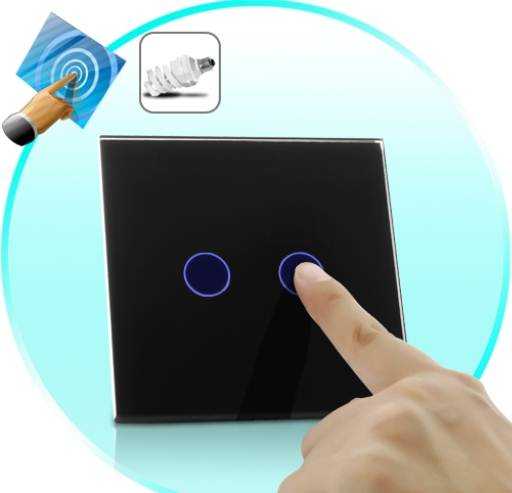

Сенсорные выключатели света

Наружная панель представляет собой стеклянную декоративную пластину с разметкой. Под ней расположен чувствительный элемент, реагирующий на легкое прикосновение или приближение пальцев. При этом возникает сигнал, преобразуемый полупроводниковой схемой в электрический, воспринимаемый коммутационной частью. В зависимости от места или продолжительности прикосновения происходит замыкание или размыкание электрической цепи, а также плавное регулирование яркости светильников.

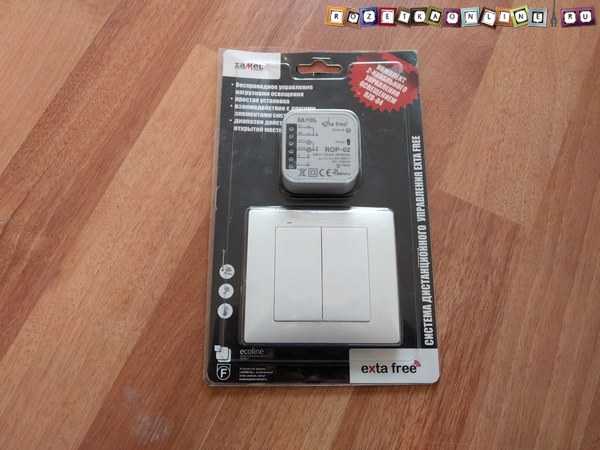

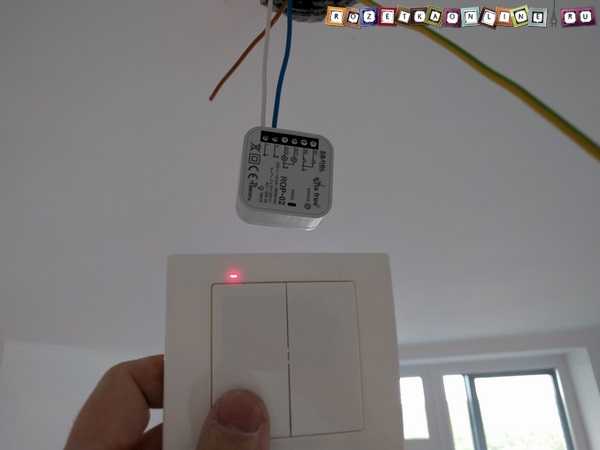

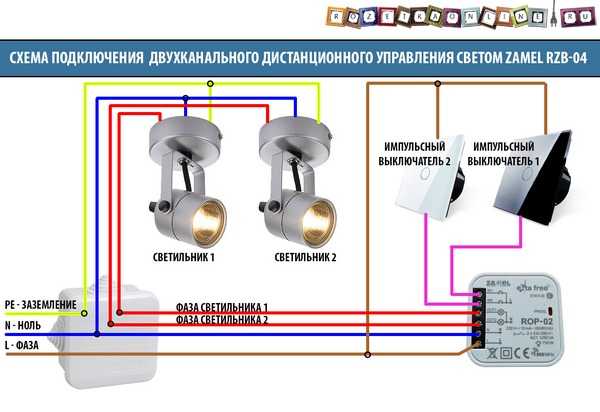

Для большего удобства применяются дистанционные пульты управления, связанные с несколькими однотипными выключателями.

Количество функций у разных моделей отличается и зависит от цены. Устройства снабжаются датчиками движения, температуры, освещенности и т. д. К ним может подключаться электрокамин, кондиционер, фонари и охранная система освещения по периметру дома.

Принцип работы сенсорного выключателя

Электронных схем существует множество. Ниже приведена простая схема сенсорного выключателя света, которую можно собрать своими руками.

Когда человек прикасается к чувствительному элементу E1, незначительный потенциал от тела передается двухкаскадному усилителю через конденсатор C1. К выходу транзистора VT2 подключено реле К1, срабатывающее или отключающееся при очередном прикосновении. Его силовые контакты соединены с цепью питания лампы (на схеме не показано). Конденсатор C2 является фильтром, сглаживающим пульсации напряжения, а диод VD1 защищает транзистор VT2 от скачков напряжения.

Данная схема выключателя света содержит реле, ток срабатывания которого составляет 15-20 мА. Для его настройки подключается переменный резистор R1 и изменяется сопротивление, пока контакты не начнут надежно переключаться. Затем подбирается подходящий номинал.

Сенсорную пластинку изготавливают из фольгированного текстолита или медной пластинки, покрытой лаком от коррозии. Подводящий провод экранируют.

Элементом питания может служить батарейка на 9 В или зарядное устройство от телефона.

Проходные выключатели

Устройства предназначены для удобного регулирования освещением в длинных коридорах, на лестницах, проходных комнатах или на спусках в подвал. Несколько выключателей, расположенных в разных местах, удобно использовать для одной лампы. Управление освещением при этом становится более комфортным и экономичным.

Схемы проходных выключателей света

Устройства содержат по 3 контакта на каждом из них (1 общий входной и 2 перекидных выходных). Из двух выключателей, расположенных на расстоянии друг от друга, можно собрать самую простую и наиболее распространенную схему управления лампой.

При нажатии на клавишу один из перекидных контактов размыкает одну цепь, замыкая при этом другую (или наоборот). В первом выключателе клемма входа 1 подключается к фазе, а во втором — к светильнику. Выходные контакты 2 и 3 одного аппарата соединяются с соответствующими другого.

При правильном подключении лампа должна последовательно загораться и гаснуть, когда один из выключателей переключается. При разрыве одной цепи обе линии подготовлены к последующему включению. Здесь каждая клавиша не имеет фиксированного положения «включено» и «выключено».

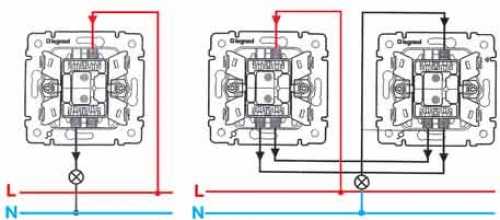

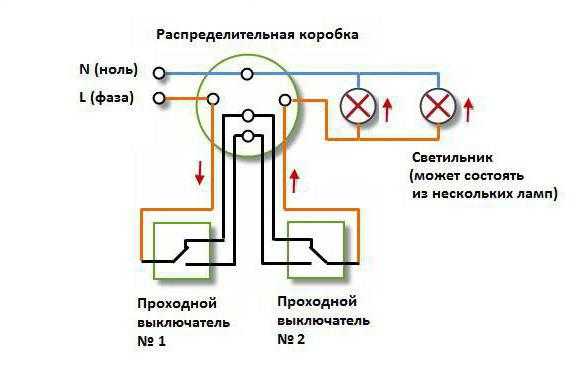

Ниже изображено, как включается свет с двумя выключателями. Схема собирается в основном через распределительную коробку. В ней производятся все основные соединения. Чтобы не ошибиться при подключениях, провода следует маркировать.

Двухклавишные проходные выключатели

Схема подключения света двумя выключателями для управления одной лампой или группой является самой простой. Если взять более сложные — двухклавишные, можно независимо управлять двумя светильниками. На первый взгляд, схема кажется сложной, но, по сути, она представляет собой 2 подключения по паре одноклавишных проходных выключателей. При этом количество входов и выходов удваивается.

После того как схема собрана, ее целесообразно проверить с помощью мультиметра. Для этого его щупами следует прозвонить входной и выходной контакты выключателя. Переключая клавиши, следует следить за показаниями тестера. Если цепь замыкается и размыкается как положено, можно производить подключение схемы к сети.

Заключение

Для конкретных условий управления освещением применяется определенный выключатель света. Схема его подключения напрямую связана с конструктивными особенностями. Наиболее распространены простые модели, обеспечивающие размыкание или замыкание электрической цепи. Схема усложняется за счет применения двух и трех клавиш, с помощью которых можно переключать столько же светильников или управлять яркостью люстры. В дополнение к ним появились проходные выключатели, позволяющие регулировать освещение из разных мест. Затем стали выпускаться системы дистанционного и сенсорного управления, за счет которых значительно увеличилась функциональность системы освещения. Несмотря на высокие цены, такие выключатели находят все более широкое применение, благодаря созданию комфортных условий и экономии электроэнергии.

fb.ru

Схема подключения выключателя света с индикацией: инструкция

Светодиодная индикация, которая располагается на выключателе, позволяет в ночное время найти его в темноте. Если вы уже сделали ремонт и установили обычный выключатель, тогда в этом нет ничего страшного. Схема подключения выключателя света с индикацией поможет все переделать.

Если вы желаете переделать обычный выключатель, тогда вам потребуется прочесть нашу инструкцию. Для светильника, который имеет лампы накаливания, можно будет использовать электросхему на светодиодах. Если у вас установлена светодиодная люстра, тогда вы можете использовать схему на неоновой лампочке. Теперь вам следует изучить простые схемы подключения выключателя с подсветкой. Если вам будет интересно, тогда можете прочесть про схему электропроводки на кухне.

Схема подключения выключателя света с индикацией на неоновой лампе

Схема выключателя с подсветкой на неоновой лампе расположена ниже:

Как видите, на схеме указано, что клавиша будет разрывать основную цепь. Затем ток пройдет через резистор к неоновой лампе, которая загорится. Резистор способен значительно понизить напряжение до того уровня, чтобы индикация будет нормально функционировать. Сам светильник не включится, так как напряжения будет недостаточно.

Этот момент считается важным, так как при включенном свете выключатель будет замыкать цепь. Когда клавиша будет переключена во включенное положение, ток будет протекать по основной цепи. Здесь будет задействован принцип из физики. Ток пойдет только путем наименьшего сопротивления. Схема подключения одноклавишного выключателя с подсветкой считается простой. Использовать ее может даже человек, который не разбирается в электричестве. Двухклавишные модели имеют похожее подключение. Только вместо одного индикатора вам необходимо будет подключить два.

Если вы планируете сделать светодиодную индикацию, тогда этот процесс считается сложным. Увидеть его можно будет на видео ниже.

Схема подключения выключателя света с индикацией на светодиодах

Схема подключения светодиода к одинарному выключателю будет выглядеть следующим образом:

Если вы планируете установить светодиод, тогда вам следует знать, что сопротивление резистора должно быть не менее 100 кОм. Светодиод также следует защитить от пробоя. Сделать это можно с помощью диода. Этот вариант не подойдет, если в вашей люстре установлены светодиодные лампы. Сопротивление в люстре будет высоким, и поэтому ваш светильник будет постоянно мигать. Узнать, почему мигает светодиодная лампа можно в нашей статье.

Это все способы подсоединения индикации к светильнику. Какая схема подключения выключателя с подсветкой лучше решаете только вы.

Читайте также: схема одноклавишного проходного выключателя.

vse-elektrichestvo.ru

Как подключить выключатель света с двумя клавишами + Фото

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране. Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

Инструменты:

• индикатор напряжения;
• плоскогубцы;
• отвертка;
• нож;
• уровень;
• защитные перчатки и очки.

Советы:

• перед началом работ отключите электропитание в вашей квартире;
• прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
• если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Отключение электричества.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Разобранный выключатель.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Обрезка проводов.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

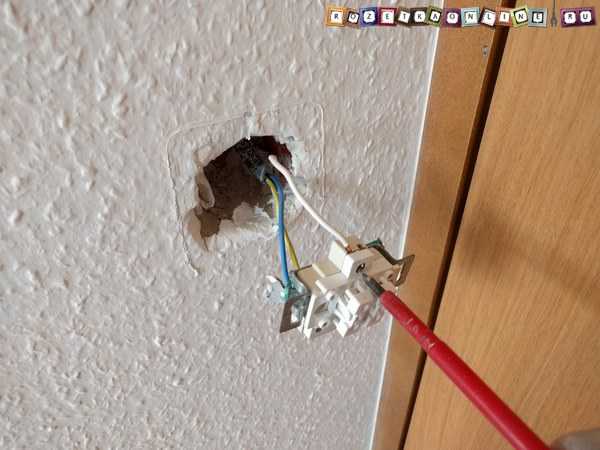

Подключение проводов к выключателю света

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

Подключение проводов к выключателю.

После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

Подключение проводов к выключателю.

Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.


Как подключить выключатель с двумя клавишами.

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

Размещение выключателя в коробке.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.


Выравнивание выключателя.

Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

Крепление выключателя.

Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

Установка кнопок выключателя.

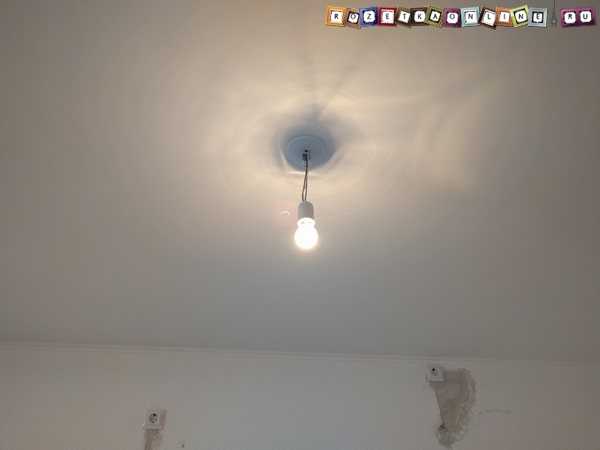

Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.

Установленный выключатель.

Источник перевода: www.howtospecialist.com

Вам будет интересно

srbu.ru

Как установить выключатель света | Строительный портал

Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо. Ведь без выключателя невозможно контролировать освещение в помещении.

1. Виды выключателей света
2. Подключение выключателя света

Виды выключателей света

На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.

Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.

Подключение выключателя света

Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель. Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 — 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.

Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.

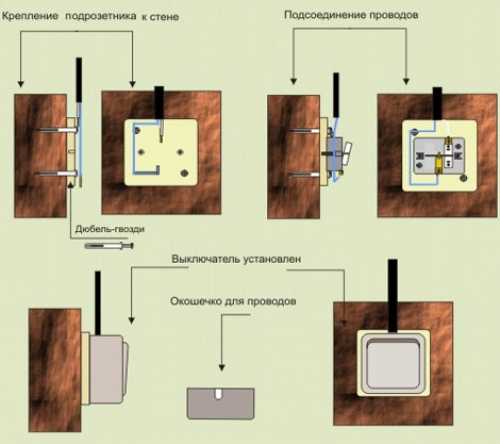

Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

• разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
• снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
• прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
• при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
• ставим на место подрозетник и прикручиваем его к стене;
• осталось поставить на место механизм и закрепить его.

Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

• закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 — 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.

Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.

• закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.

Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.

Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.

Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

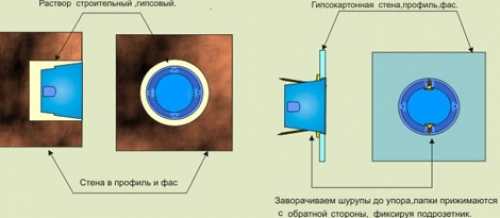

• в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;

Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.

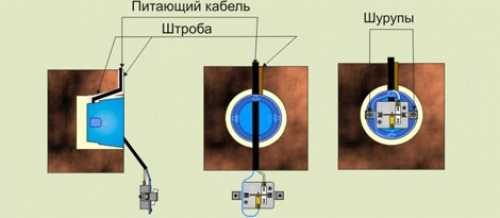

• провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
• теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;

Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

• закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;
• теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
• подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;

Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

• зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.

Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.
