Вытяжка для туалета и ванны – Вытяжка в ванную комнату и туалет, установка вентиляции в санузле

Чтобы воздух стал чистым, необходимо создать приток свежих воздушным масс (1), обеспечить их подвод к нужному помещению (2) и отвод загрязненного воздуха за пределы ванной, туалета (3). Все перечисленные процедуры могут осуществляться естественным путем, при необходимости можно использовать оборудование, которое увеличит производительность, эффективность. Чтобы перечисленные процессы помогли организовать правильно работы по обустройству, нужно начать с планирования, то есть с проекта

Кроме того, при написании техзадания выясняют требования, которые необходимо соблюдать при создании вентиляции. Так к ним относятся объемы воздуха, нужные для нормального функционирования помещений.

Нормы воздухообмена:

• ванна – не меньше 25 куб. м чистого воздуха ежечасно;
• туалет – от 50 куб. м за каждые 60 минут;
• совмещенное помещение – в час от 50 куб. м;
• комната, где находится биде или раковина, – не меньше 25 куб. м.

Если ванная оборудована джакузи или душевой, норматив составляет не меньше 75 куб. м, причем ежечасно. В нестандартно оснащенных ванных объем проходящего воздуха ежечасно должен превышать 150 куб. м.

Все перечисленные нормы являются минимально допустимыми и не всегда обеспечивают поддержание оптимального микроклимата. Поэтому нередко их корректируют в большую сторону.

Что желательно делать на этапе подготовки, но во многих случаях ошибку можно исправить после начала использования вентиляции. Хотя в последнем случае финансовые потери неизбежны.

Шаг #2 – вычисление основных параметров

Важным показателем является кратность обновления объема воздуха в помещениях. Так как поможет приобрести соответствующее оборудование или правильно его настроить. Среднестатистическим значением указанного параметра является смена за час 4-8 объемов воздуха.

На рисунке изображен проект вентиляции частного дома. Где вытяжка воздуха в ванной и туалете является только одной из подсистем. Как видно, проектирование – процесс сложный. Но в стандартных квартирах все проще и вся процедура будет заключаться в составлении техзадания и создании простой схемы

При выборе способа вентиляции и нужного оборудования следует учитывать скорость перемещения воздушных масс – она не должна превышать 0,3 м/сек. Если она больше, то высока вероятность возникновения сквозняков, что негативно влияет на комфортность проживания и здоровье пользователей.

Важным моментом является температура подаваемого воздуха.

Она должна составлять зимой:

• ванна и совмещенный санузел — около +25°С;
• индивидуальная туалетная комната — около +18°С.

Влажность всегда должна находиться в пределах 50-65%, так как отклонения в любую сторону приведут к тому, что микроклимат будет считаться нездоровым.

Шаг #3 – расчет мощности системы

Итогом составления техзадания считается расчет приемлемой мощности вытяжки.

Для чего используется формула:

L=n*V,

где

• L – необходимый мощностный показатель вентилятора;
• n — это кратность воздухообмена;
• V — объем ванной, туалета.

Такой расчет хотя и является простейшим, но позволяет выявить основные параметры системы.

На этапе проектирования необходимо определиться с .

Возможно два варианта:

1. Естественная. Наиболее доступный и малозатратный способ, но сегодня становится все менее актуальным, так как воздухообмен нарушен из-за герметичности жилья, особенно в зимний период. По этой причине вытяжка становится малоэффективной.
2. Принудительная. Требует больших вложений, так как предполагается использование дополнительного оборудования, к примеру, как минимум 1 специального вытяжного вентилятора.

Эффективность второго варианта в разы выше естественной замены воздуха.

При проектировании нужно учитывать, что вентиляционное отверстие с воздуховодом должно размещаться как можно дальше от источника приточного воздуха и максимально близко к потолку

Принудительная вентиляция к тому же делится на три вида:

• вытяжную — в этом случае вывод загрязненных воздушных масс осуществляется в специальную шахту или наружу, пример обустройства – ;
• приточную — предусматривает создание потоков воздуха, которые вытесняют старый;
• смешанную — объединяет в себе основные признаки двух вышеописанных вариантов; такое решение чаще задействуют в коттеджах и частных домах, используя .

А также во время составления техзадания необходимо определить будет ли вытяжка бесканальной или канальной.

Примером первой является система вентиляции в большинстве советских квартир, когда между ванной и туалетом находилась шахта, то есть никаких дополнительных приспособлений для отвода загрязненного воздуха применять там не требуется.

Каналы придется прокладывать в жилье с нестандартной планировкой, где рядом нет вентиляционных шахт, а соответственно и нет возможности вывести отработанный воздух за пределы жилья. Этот метод должен использоваться в крайнем случае, так как он дорогостоящий и трудозатратный.

Входная дверь в туалет, ванную должна иметь отверстия для прохода приточного воздуха, причем снизу. Они могут быть оформлены в виде декоративной решетки, как на фото, или зазора между самой дверью и рамой, полом

Следует учесть и показатель шумности вентиляторов, если такие будут использоваться. Этот показатель не должен превышать умеренных 35 дБ.

Техническое задание считается выполненным, когда о будущей системе собраны все необходимые сведения. Наличие каких-либо «белых пятен» не допускается, так как это может повлиять на эффективность вентиляции.

Шаг #4 – завершение проектирования вентиляции

Важной особенностью описанного выше технического задания является то, что собранная при его составлении информация нередко позволяет получить все нужные сведения.

А это дает возможность обойтись без составления проекта, но такая особенность касается в основном несложных случаев, когда нет необходимости в проведении каналов.

То есть, владея всей информацией, достаточно будет создать простейшую схему того, где будут размещаться отдельные элементы конструкции системы и какие именно.

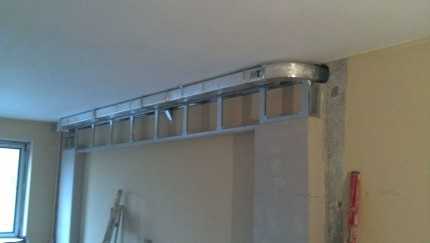

Следует понимать, что создание каналов должно являться крайней мерой. И, если выбора нет, то лучше использовать пластиковые короба, как указано на фото, так как это будет самым практичным и долговечным решением

Если случай сложный и придется , то проект понадобится, но лучше будет, когда такой работой займутся специалисты.

Потому что, этот вид вентиляции довольно дорогостоящий, а даже незначительные огрехи могут привести к неэффективности всей системы и скоплению загрязненного воздуха в помещениях.

Полный объем проектирования состоит из следующих этапов:

1. Расчета требуемого объема воздухообмена. Эта процедура выполняется еще в процессе составления техзадания.
2. Разработки принципиальной схемы с  (труб, выводящих воздух наружу), звукового давления в системе (шумности). В большинстве случаев это несложно, так как все, что требуется это приобрести вентилятор, звук которого при работе не превышает умеренных 35 дБ.
3. Подготовки чертежей.
4. Подготовки документации по смежным работам. К примеру, по электричеству. То есть необходимо определить место подключения вентилятора к сети, способ управления.

Проектирование вентиляции в туалете или в ванной комнате необходимо производить во время аналогичной процедуры для всего дома, чтобы она стала ее органичной и эффективной частью.

Рекомендации по обустройству

Работы по обустройству вытяжки можно осуществить своими силами, но если сомневаетесь в собственных возможностях, то лучше пригласить специалиста. Далее рассмотрим основные моменты, которым следует уделить особое внимание.

Расположение вентиляционных отверстий

Для начала предстоит определить место, где будет находиться вентиляционное отверстие. Что сделать довольно просто: в большинстве квартир для этого следует выяснить местонахождение специальной шахты, а в частном доме организовать отвод загрязненного воздуха за его пределы можно почти в любом месте.

Вентиляционные отверстия должны располагаться максимально близко к потолку и напротив входных дверей, которые должны иметь специальные отверстия, проемы для свободной циркуляции воздуха

Самостоятельно проделывать отверстие для воздуховода следует только, когда стена кирпичная. Если она бетонная, тогда лучше воспользоваться услугами специалиста, который выполнит, так называемое, алмазное сверление. Из полученного отверстия необходимо удалить мусор, пыль.

Тонкости подбора воздуховодов

Установленный воздуховод должен быть размещен с уклоном в 5-10° в сторону улицы. Это необходимо для стока конденсата. Наружную часть воздуховода следует утеплить, что исключит проблемы в морозы.

Для транспортировки загрязненного воздуха лучше выбрать . Причина в том, что этот материал долговечен, особенно в сложных условиях, а также его гладкая поверхность не создает трения при перемещении воздушных масс, что делает эту процедуру менее затратной, шумной.

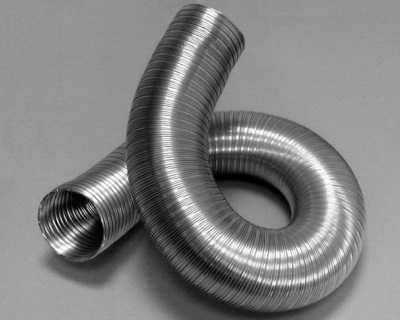

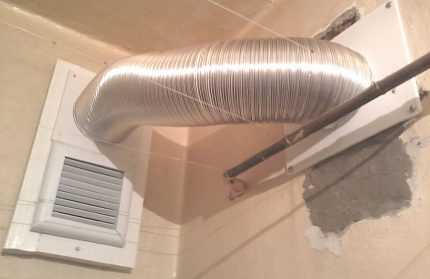

Гофротруба будет оптимальным решением, если вытяжное отверстие находится в труднодоступном месте. А также фото поможет понять, как спроектировать вентиляцию, если вытяжная шахта расположена только в туалете или ванной, а не в обеих помещениях

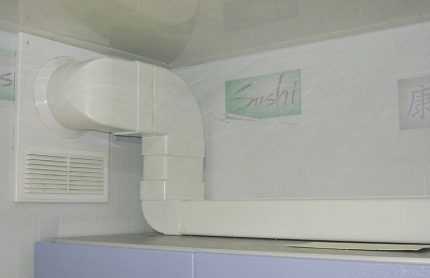

Гофрированные короба станут оптимальным вариантом, когда нужно осуществлять подключение в труднодоступных местах.

Предъявляемые требования к вентилятору

Если планируется использование вентилятора, то его лучше запитывать от коробки, предназначенной для освещения ванной, туалета. Для этого всего лишь нужно купить выключатель с одной дополнительной кнопкой.

Сам вентилятор должен быть минимум брызгозащищенным, а лучше, если влагозащищенным. Но даже такие должны устанавливаться подальше от источников воды, что снизит вероятность ее попадания на электроприбор.

Обустройство любой системы считается законченным после успешных проверок ее работоспособности, эффективности. В том числе на отсутствие избыточного звукового давления, как указано на фото

Обустройство вытяжки лучше производить во время ремонта в квартире, доме.

Процедуры сверления для последующего монтажа приведут к повреждениям, трещинам плитки, других элементов дизайна. Замаскировать которые не получится.

Выводы и полезное видео по теме

Первый ролик поможет понять принцип работы системы вентиляции.

Следующий видеоматериал позволит углубить познания по теме, что позволит лучше справиться с проектированием.

Системы вентиляции, предназначенные для туалета, ванной, за умеренные капиталовложения, повышают комфортность проживания, способствуют установлению здорового микроклимата.

Чтобы получить ожидаемый результат от установки вытяжки, необходимо разобраться в сути вопроса и сделать все правильно. Когда же нет желания или возможности вникать в каждую мелочь, то лучше воспользоваться услугами специалистов.

У вас есть личный опыт проектирования и обустройства вытяжки в ванной и туалете? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

sovet-ingenera.com

Когда необходима установка вентиляции в ванной и туалете?

Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту. Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации. Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

• проверить тягу;
• определить причину плохой работы вентиляции;
• подобрать тип вентилятора;
• разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
• изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

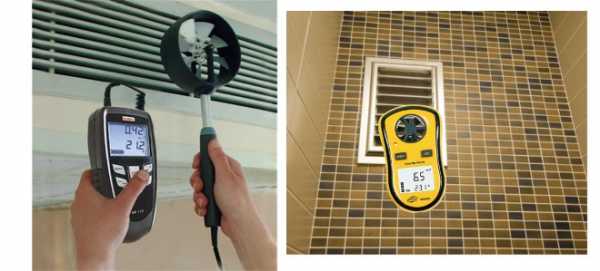

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле:  Д = V x F, м³/ч,  где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

   В дверях должны быть вентиляционные отверстия

2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

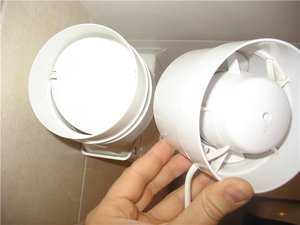

Разновидности вытяжных вентиляторов

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

• Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
• Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
• Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
• По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
• Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
• Опции.
  ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
  ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
  ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).

  Устройство с обратным клапаном и датчиком

  ⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

1. Снимите вентиляционную решетку.
2. Очистите канал вытяжки от мусора и пыли.
   Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.

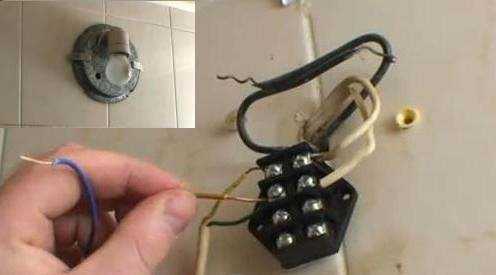

5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
   — отключаем напряжение в сети;
   — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
   — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

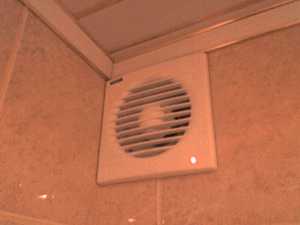

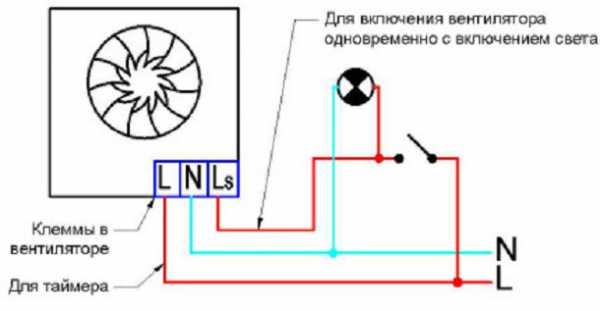

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
6. Укладываем кабель в короба.
7. Закрываем и крепим декоративную крышку вентилятора.

Итоги

Подведем итоги? Мы научились:
— определять степень функциональности нашей естественной вентиляции;
— обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
— дали советы по выбору вентилятора вытяжки на ванную или туалет;
— рассказали, как сделать вентиляцию в ванной и туалете, используя две, наиболее популярные схемы.

Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

ventilyaciyadom.ru

как сделать принудительную вытяжку, видео, фото, инструкция » SanDizain.ru

Бытовая техника и химические чистящие средства — без этих предметов нынешняя жизнь невозможна. Однако все они в разной степени являются источником испарений, которые, накапливаясь, представляют значительную опасность для здоровья человека. Поэтому стабильный воздухообмен и рабочая вытяжка в жилом помещении также необходима для нас, как свет, тепло, качественная еда и вода. В этой статье предлагаем вам ознакомиться с рекомендациями по установке принудительной вытяжки своими руками. Текст дополнен подробным видео и качественными фото.

Требования к обустройству вентиляции

Еще лет 10 назад в квартире многоэтажного дома достаточным было присутствие вентиляционного канала на кухне и в ванной. С развитием строительных технологий, появлением разнообразных отделочных материалов, расширением комплекса мероприятий по утеплению дверей, окон и стен, уровень естественной вентиляции снижен до минимума – свежий воздух в квартиру не поступает и не убывает из нее.

Последствиями ненадлежащей вентиляции могут быть:

• образование неприятных запахов;
• увеличение концентрации углекислого газа в жилых помещениях, что способствует кислородному голоданию, в результате человек постоянно страдает головными болями, снижается работоспособность, повышается сонливость;

Обустройство вентиляции в квартире

• повышенный уровень влажности воздуха;
• появление грибка и плесени на плитке санузла, в углах жилых комнат;
• быстрое образование пыли на полках.

Профилактикой всех вышеперечисленных последствий станет правильное обустройство вентиляции в ванной комнате и ее регулярная прочистка. Действующими нормативами установлено, что воздухообмен в совмещенном санузле должен происходить с активностью не менее 50 м3, в раздельном – 25 м3. Достичь этого показателя в застарелых вентиляционных трубах старых многоэтажек можно за счет установки вытяжного вентилятора.

Виды вентиляции

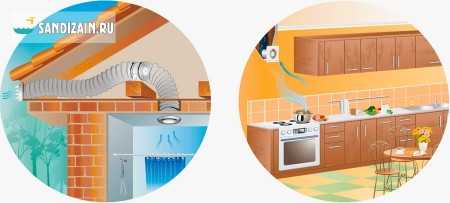

Все вентиляционные системы жилых и нежилых помещений по способу перемещения воздуха разделяют на два вида: естественные и принудительные. Далее немного подробнее о каждой из них.

Естественная вентиляция. Эта система вентилирования создается на этапе создания проекта дома. Естественная вентиляция представляет собой специально созданные каналы из труб, пластика или кирпича, проходящие по некоторым помещениям и выходящие, как правило, на чердак или крышу. Свежий воздух при этом попадает из щелей в окнах и дверях, а затем удаляется естественным путем через вытяжное отверстие в вентиляционный канал.

Естественная циркуляция воздуха

Существенным недостатком данного вида вентиляции является высокая зависимость от внешних факторов – погодных условий, скорости ветра, температуры, при отсутствии (или присутствии) которых она попросту перестает работать. Чего нельзя сказать о следующем виде вентиляции.

Принудительная вентиляция. Она обычно применяется тогда, когда естественная вентиляция перестает работать или ее недостаточно. Принцип ее прост: в вентиляционное отверстие санузла монтируется специальный прибор, который искусственно создает тягу, обеспечивая помещение свежим воздухом вне зависимости от внешних факторов, погодных условий или загрязненности каналов. Кроме этого, в системах искусственной вентиляции могут присутствовать различные фильтры, охладители, нагреватели, которые дополнительно расширят ее возможности.

Внимание! При использовании дополнительных опций на вытяжном вентиляторе, возможен существенный расход электричества для очистки, охлаждения или обогрева всего объема поступающего воздуха.

Расчет мощности и требования к вентиляторам

Усилить уровень вентиляции даже в нечищеном годами общем канале поможет электрический вытяжной вентилятор. Обычно используют настенные осевые устройства. При их выборе важно обращать внимание на следующее:

• безопасность должна быть максимальной. Ведь вентилятор – это, прежде всего, электрический прибор, который будет использоваться в помещении с повышенной влажностью;

Вентилятор принудительной вытяжки

• минимальный уровень шума;
• мощность прибора должна соотноситься размерам санузла с количеством жильцов в квартире.

Определить оптимальную мощность вытяжного вентилятора можно по формуле 6хV или 8хV, где числа 6 и 8 – это коэффициенты, соответствующие количеству проживающих и пользующихся санузлом людей в квартире, а V – это объем вентилируемого помещения (ванной комнаты).

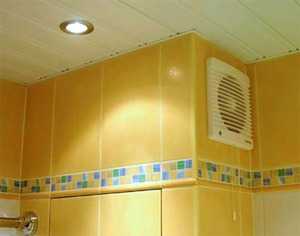

Монтаж принудительной вытяжки в туалете и ванной комнате

Провести своими руками правильный монтаж вентиляционной вытяжки возможно только при условии, что вы хоть немного знакомы с работой электрика и отвертку в руках держите не первый раз. Иначе правильнее будет позволить сделать работу по установке электрику.

Этапы установки:

1. Все принудительные вытяжки монтируются в отверстие канала естественной вентиляции. Если проем такового слишком мал, его можно расширить при помощи болгарки или молотка и зубила.

   Канал естественной вентиляции

2. Вмонтировав прибор в проем, закрепите его саморезами или «посадите» на жидкие гвозди. Снаружи у вас должна остаться только решетка.

   Монтаж прибора в проем вентиляции

3. Следующим этапом будет подключение вытяжки к электричеству. Можно сделать отдельный выключатель для девайса или подключить шнур к выключателю света, чтобы вытяжка включалась тогда, когда человек заходит в ванную комнату по своим нуждам. В некоторых случаях (например, в семьях с детьми) этот прием не совсем рационален – расход электроэнергии будет на порядок выше.

   Подключение вытяжки к электричеству

4. Завершив работу по монтажу устройства, закрепите с внешней стороны при помощи фиксаторов к нему решетку.

Завершение монтажа вытяжки

Подключение вытяжки в туалете: видео

Как подключить вытяжку: фото

sandizain.ru

Вытяжки для ванной и туалета – выбор и установка

Для предотвращения возникновения в туалете неприятных запахов и образования на стенах грибка и плесени помещения данного типа снабжаются качественной вентиляцией. При этом естественная вентиляционная конструкция не всегда справляется со своими обязанностями и поэтому в туалете или ванной устанавливают более эффективные электрические вентиляторы.

Большая часть современных квартир ещё на стадии возведения оснащается естественной вентиляцией. Но по причине повсеместного использования во время ремонта металлопластиковых окон и дверей с высокой степенью герметичности, а также из-за банального загрязнения вентиляционных каналов, эффективность таких систем значительно снижается. Для решения этой проблемы и используется принудительная вентиляция с электрическим вентилятором.

Проверка работоспособности вытяжных конструкций

Для проверки правильности работы вентиляционной системы можно воспользоваться советом специалистов. Для этого понадобится обычный бумажный лист, который прикладывается к вентиляционной решётке в ванной комнате или туалете и если он удерживается на ней за счёт потока воздуха, то с вытяжкой все в порядке. В свою очередь, если бумага падает на пол, то нужно задуматься об установке вытяжного вентилятора.

Хочется отметить, что даже нормально функционирующая система не всегда справляется со своими обязанностями, так как она работает за счёт разницы температур внутри квартиры и на улице. Очень часто в летний период года, когда снаружи помещения очень жарко естественная вентиляционная система становиться абсолютно бесполезной и не вытягивает неприятные ароматы из туалета.

Разновидности вентиляционных систем

В процессе выбора вытяжной системы в ванную или туалет в первую очередь нужно разбираться в принципе работы и разновидностях приборов такого рода. Так, основные системы вентиляции подразделяются на естественные и принудительные конструкции.

• Принцип работы естественной вытяжки основан на перепаде температуры в помещении и за его пределами. Потоки воздуха, поступающие из воздухозаборной шахты, вытесняют отработанные газы, из помещения насыщая его свежим кислородом.
• Принудительная вентиляционная система – это вытяжка, которая функционирует за счёт электрического вентилятора, нагнетающего чистые воздушные потоки или, вытягивающего отработанные массы через воздуховод на улицу.

Если естественную вентиляцию, которая состоит из цепи соединённых каналов, которые расположены внутри стен и выходят в чердачное помещение, монтируют ещё на стадии возведения здания, то принудительную вытяжную конструкцию можно обустраивать в любое удобное для домовладельца время.

Если спросить у профессионалов о необходимости использования принудительной вытяжной системы в ванной или туалете, то моментально последует утвердительный ответ. Особенно это актуально, если естественная вентиляция работает нормально, но по причине засорения вытяжных каналов не полностью справляется со своими функциями. Также вытяжной вентилятор устанавливается и в ряде других случаев.

• В случае, когда естественные притоки и оттоки воздуха происходят не в полной мере.
• Если обратная тяга настолько мощная, что вытяжная система в ванной или туалете поставляет уже отработанные воздушные массы, насыщенные неприятными ароматами.

Также вытяжка в туалете или ванной комнате устанавливается в процессе перепланировки при объединении данных помещений в единое пространство. В такой ситуации естественная система вентиляции справляется с поставленной задачей не в полном объёме и использование вытяжного вентилятора обязательно.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

1. Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая, обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение. Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.
2. Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Как не ошибиться с выбором вытяжного устройства?

При плохой циркуляции воздуха в ванной или туалете на потолке и стенах скапливается влага, из-за которой образуется плесень, и грибок. А из-за отсутствия окон, позволяющих, впустить свежий воздух с улицы единственным правильным решением будет монтаж электрического вытяжного вентилятора для туалета или ванной. При этом, покупая такое устройство, нужно исходить из следующих критериев:

• общая площадь туалета или ванной комнаты подлежащих вентиляции;
• количество жильцов пользующихся санузлом.

С целью экономии электричества лучше выбирать вытяжные устройства со встроенным регулятором мощности и предусмотренной функцией отключения прибора от электросети в случае возникновения такой необходимости. Чтобы купить вытяжное устройство, максимально соответствующее конкретно взятому помещению, нужно разбираться в его основных характеристиках.

• Производительность вытяжного устройства – один из самых важных параметров. Если обустраивается вытяжная система, проходящая из туалета через ванную комнату, значит, она будет обрабатывать достаточно большие объёмы воздуха и стандартные вентиляторы для вытяжки в туалете с очень низким уровнем КПД не справятся с поставленной перед ними задачей.
• Безопасность прибора ­– электрическая вытяжка для туалета или ванной должна соответствовать всем нормативным параметрам безопасности и находится в герметическом корпусе. Пары и влага зачастую скапливаются на потолке, поэтому даже вытяжки, размещаемые на потолочной поверхности, должны быть защищены от воздействия подобных внешних факторов.

Из-за того, что большинство многоэтажных домов обустроены общим для нескольких квартир вытяжным каналом, то при приобретении вентиляционного устройства нужно выбирать системы, оснащённые, обратным клапаном. В первую очередь — это обусловлено тем, что отработанный воздух, насыщенный неприятными ароматами из вентиляционного канала, может проникнуть обратно в помещение. Помимо этого обратный клапан защищает помещение от проникновения в него пыли, пуха и другой грязи с улицы.

Особенности монтажа вытяжки

Прежде чем приступать к монтажу вентиляционной системы в ванной или туалете, нужно определиться с местом расположения вытяжного вентилятора. Конструкция вытяжки должна размещаться напротив двери в верхней части стены или на потолке. При этом нужно побеспокоиться о наличии электропроводки, конечно же, если вентилятор не снабжён аккумулятором. После выбора удобного места можно переходить к монтажу, в процессе которого специалисты советуют придерживаться следующих рекомендаций.

1. Монтировать вентиляцию для ванной или туалета лучше в процессе ремонта в квартире.
2. Подключать вентилятор лучше от выключателя света.
3. Проводку, идущую к вентилятору можно спрятать в штробах.
4. Чтобы значительно упростить процесс установки и защитить вентилятор от внешних воздействий, в отверстие в стене, вставляют пластиковую трубу, которая с лёгкостью закрепляется цементным раствором. Но пред этим нужно произвести подключение устройства.
5. Если высота потолка в ванной или туалете достаточная, то можно использовать более функциональную, хотя и сложную вентиляционную конструкцию, сооружённую с помощью пластиковых коробов, закрепив само устройство непосредственно над унитазом.
6. В процессе подключения вытяжного устройства важно детально изучить инструкцию, прилагаемую в комплекте с вентилятором, чтобы правильно подключить его к электросети.

Сама процедура установки вытяжки для ванной или туалета не должна вызывать особых затруднений. Для этого нужно просто демонтировать с прибора защитную крышку, нанести на корпус специальную строительную клеевую смесь и прижать вытяжное устройство на заблаговременно приготовленное место и подержать пару минут пока клей схватится.

Также в процессе эксплуатации прибора важно с определённой регулярностью выполнять чистку решётки от пыли и другой грязи. Для этого подойдёт стандартный бытовой пылесос или моющее средство и тёплая вода.

vanna.guru

как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем – при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

• традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
• в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
• центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
• небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

• пластиковые круглого или прямоугольного сечения;
• жесткие или мягкие из гофрированного металла;
• металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

• Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
• Нарушена герметичность соединений вентканала.
• Вентиляторы установлены с ошибками и шумят слишком сильно.
• Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

• вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
• большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
• наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

vannapedia.ru

Как выбрать вентилятор для ванной комнаты и туалета » SanDizain.ru

Как правило, в санузлах окна не предусмотрены, и единственным способом воздухообмена остается вентиляционная система. Она может быть естественной и принудительной. Во втором случае, в канал вентиляции устанавливают вентилятор для ванной комнаты.

Роль вентиляции в повседневной жизни человека трудно переоценить, именно она обеспечивает здоровый микроклимат в помещении. Если говорить о ванной комнате, то здесь, в закрытом помещении, в условиях повышенной влажности, отсутствие воздухообмена приводит к расслаиванию мебели, набуханию дверей, коррозии даже окрашенного металла, образованию плесени, грибка и размножению насекомых.

Вентилятор в ванной: роскошь или необходимость.

Как известно, в любом типовом проекте дома обязательно предусмотрена естественная вентиляция в ванной, кухни и туалета. Она включает в себя вентиляционные каналы, на входах которых стоят декоративные решетки. Движение воздуха в системе осуществляется за счет разницы атмосферного давления снаружи и внутри помещения. Вопрос в том, работает ли она полноценно, если вообще сохранена после ремонта.

Принцип работы бытового канального вентилятора



Эффективность естественной вентиляции зависит от многих факторов.

• Температура воздуха. Например, летом из-за высокой температуры, воздухообмен минимальный.
• Поступление воздуха в дом. Когда в строительстве использовались преимущественно деревянные окна с множество щелей, этот вопрос не был актуален. Но сегодня, с появлением пластиковых окон, воздух практически не проникает в помещение и это существенно снижает эффективность системы.
• Засоренность. Не многие следят за чистотой вентиляции. С годами в ней накапливается грязь, пыль, паутина, насекомые, а это, в свою очередь, препятствует движению воздушных масс.

Ванная комната – закрытое помещение с повышенной влажностью, здесь воздухообмен должен быть особенно хорошим. А единственный способ сделать его эффективным, независимо от внешних факторов – установить вентилятор. Принудительная вентиляция в ванной обеспечит необходимый объем свежего воздуха независимо от погодных условий и позволит, при необходимости, осуществлять обязательное проветривание. Но нужно учесть, что бытовые вентиляторы для санузлов, после установки закрывают собой вент канал и полностью препятствуют естественному воздухообмену.

Принцип работы бытового канального вентилятора

Решение проблемы воздухообмена таким способом имеет ряд и других недостатков.
• Любое устройство работает с определенным уровнем шума, который может доставлять дискомфорт. Неплохим решение станет бесшумный вентилятор для ванной, но тишина обойдется немного дороже.
• Производительность бытового вентилятора, обычно, выше, чем установлено нормами. Это значит, что работу устройства нужно контролировать. Особенно в холодную пору года, когда непрерывное вентилирование, непременно, повлечет за собой лишние расходы на тепло.
• Дополнительные, хоть и небольшие, затраты на электроэнергию.

Принудительная вентиляция в ванной и туалета – быстрый и простой способ борьбы с неприятными запахами, лишней влагой и ее последствиями.

На строительном рынке представлены самые разнообразные модели вытяжных систем, но прежде чем сделать выбор вентилятора для ванной, нужно определиться с некоторыми техническими и функциональными параметрами этих устройств.



Как выбрать вентилятор

При выборе вентилятора необходимо учесть ряд технических характеристик: производительность, безопасность, уровень шума. Эти показатели, в обязательном порядке, должны быть указаны в паспорте устройства.

Важный момент: Когда вентилятор выключен, то он своим корпусом закрывает практически всё отверстие канала вентиляции и это плохо! Таким образом ваша ванная комната практически не проветривается. Выход — ставить дополнительную или двойную решетку вентиляции.

Двойные решетки — оптимальный выбор для ванной и кухни

• Производительность вентилятора – объем воздуха, который будет перемещен за определенный промежуток времени. Для любого помещения этот показатель рассчитывается по простой формуле: объем помещения умножают на кратность воздухообмена, этот показатель задан строительными нормами. Для санузлов, которыми пользуются 1-3 человека – 6, более 3 человек – 8. Полученная цифра указывает, при какой производительности вентилятора весь воздух в помещении будет заменен свежим в течение часа. Производительность бытовых вентиляторов для туалетов и ванных комнат, обычно, составляет 90-100 м3/час.
• Уровень шума. Работа вентилятора всегда сопровождается шумом механической и аэродинамической природы, который не должен превышать 35-40 дБ. Если внутреннюю поверхность воздуховода облицевать звукоизолирующим материалом или установить в систему вентиляции шумоглушитель, показатель можно снизить. Также можно приобрести бесшумный вентилятор для ванной, который, правда, немного дороже.

Бесшумные вентиляторы для ванной

• Безопасность. Как и любой другой электрический прибор, вентилятор подвержен короткому замыканию, особенно в ванной, где уровень влаги в воздухе достаточно высокий, поэтому лучше отдать предпочтение устройствам с высоким уровнем защиты от брызг.

Принудительная вентиляция в туалете, если он не совмещен с ванной, вопрос исключительно эстетического характера. Для маленького помещения будет достаточно вентилятора с самой низкой производительностью. Не лишним будет обратный клапан для канальной системы вентиляции. А высокий уровень шума в данном случае некоторые считают совсем не лишним, хотя при желании можно установить и бесшумный энергосберегающий вентилятор для ванной.

Дополнительные функции.

Современный вентилятор для вытяжки в ванной, помимо основного механизма, часто оснащен дополнительными опциями, которые превращают его в удобный многофункциональный прибор.
• Регулировка мощности важна в целях экономии электроэнергии. Может быть ручной или автоматической.
• Датчик влажности. Вентилятор включается автоматически, когда уровень влажности в помещении высокий. Стоит учесть, что датчик влажности это лишь дополнительная опция, она не должна быть единственным способом включения и выключения вентилятора.
• Датчик движения. Интересная, но не всегда необходимая в бытовых условиях функция. Прибор включаются автоматически, работает заданное время.
• Таймер – очень полезное решение. По прошествии заданного времени, вытяжной вентилятор для ванной отключается автоматически.
• Режим «постоянное проветривание» означает, что вентилятор работает на минимальной скорости, а при повышении влажности, автоматически увеличивает производительность. Этот энергоэкономный режим часто используют для сушки одежды в ванной.
• Обратный клапан для вентиляции рекомендуют устанавливать в вентиляциях канального типа, а также для вытяжных отверстий, которые из помещения выходят непосредственно наружу. Клапан предотвращают поступление воздуха с улицы или из другого помещения.

Обратный клапан для вентиляции

Специалисты рекомендуют не делать включение полностью автоматическим, а настраивать дополнительные функции только на выключение, с возможностью регулировать этот процесс.

Установка вентилятора

Обычно, вентиляторы для туалетов и ванной комнаты устанавливают на место вентиляционной решетки, но перед тем как приступить к монтажу, убедитесь, что диаметр отверстия вентиляционного канала и корпуса вентилятора совпадает, а тяга хорошая. Проверяют ее при помощи зажженной спички, если пламя не отклоняется к выходному отверстию, тяги нет, канал нуждается в чистке.

Установка в воздуховод

Зафиксировать вентилятор в вентиляционном канале лучше при помощи специального полимерного клея. Лицевую панель снимают и на время убирают. По периметру крышки вентилятора наносят клей. На несколько секунд соединяют клеящие поверхности. После чего разъединяют и дают клею немного «схватиться». Через минуту плотно прижимают вентилятор к стенке. Также бытовые вентиляторы можно фиксировать к стене дюбелями, если для них на панели предусмотрены отверстия.

Процесс установки вентилятора

Подключение к электропитанию

Перед тем как установить вентилятор в ванной необходимо выполнить разводку, определить способ включения, выключения устройства и назначить место установки выключателей. Для подключения электроприборов используют только трехжильные кабели. Обычно проводка спрятана под отделочные материалы. Но иногда, вентилятор устанавливается уже после ремонта. В таком случае, проводку можно спрятать под короб или декоративный шов между плитками. Для этого шов аккуратно вычищают, укладывают в него провода и заново затирают. Короб легко крепиться к стене на полимерный клей.

Процесс установки вентилятора

Подключение вентилятора к электросети в ванной можно выполнить несколькими способами.
• К одноклавишному выключателю.
Способ предусматривает одновременное включение вентилятора и освещения. От распределительной коробки ноль и земля подключается напрямую. Фаза берется с этой же раскрутки, но уже после выключателя. Схема простая, но не очень удобная, так как после выключения света вентилятор не будет удалять неприятные запахи.
• К двухклавишному выключателю.
Более приемлемый вариант для использования в ванной комнате. Одна клавиша выключателя отвечает за освещения другая, соответственно за вытяжной вентилятор для ванной. К выключателю с распределительной коробки приходит фаза, которая коммутируется через два контакта на светильник и на вентилятор. Ноль и земля поступают непосредственно с распаячной коробки на вентилятор и светильник.
• К светильнику.
Когда принудительная вентиляция делается в ванной без дальнейшего ремонта, устройство можно подключить непосредственно к светильнику. От светильника до вентиляционного канала протягивают короб. Светильник снимают. Все провода фиксируют на одной клеммной коробке. Другой конец провода подсоединяют к контактам вентилятора. Закручивают защитную крышку. Перед тем как установить декоративную решетку, проверяют работу систем.

Приток воздуха в ванную комнату осуществляется через зазор между полом и дверью, если его нет, работа системы будет нарушена. Увеличить приток воздуха в помещение и эффективность воздухообмена можно, врезав внизу двери решетку.

Видео: Установка вентилятора в ванной комнате

Важные нюансы вентиляции ванной комнаты: видео

sandizain.ru
