Вентиляция смотровой ямы в гараже: как сделать правильно

Вентиляция в смотровой яме гаража

Система вентиляции в гараже способствует предохранению помещения от образования в нем конденсата, который приводит к появлению влаги и плесени, что отрицательно действует на сохранность автомобиля и всего, что находится в помещении. Источником влаги дополнительно могут быть смотровая яма и подвал.

Только устройство грамотной системы вентиляции поможет убрать эти проблемы, вывести из гаража все испарения топлива, удалить выхлопные газы и заменить воздух внутри помещения. Как обустроить своими руками вентиляцию в гараже подскажет статья.

Особенности устройства вентиляции в гараже

Большая часть водителей предпочитают устройство естественной вентиляции, при которой циркуляция воздуха производится за счет разницы температур имеющегося и поступающего воздуха. Такую систему можно установить самостоятельно, но часто есть смысл устраивать в гараже комбинированную вентиляцию.

Механическое удаление воздуха в этом случае выполняется вентилятором.

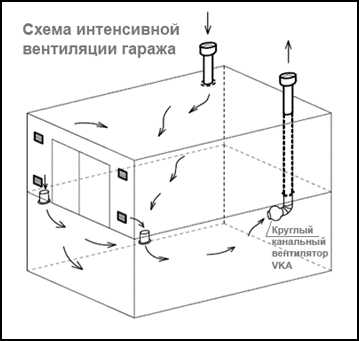

Комбинированная система вентиляции гаража

Когда устройство естественной или комбинированной вентиляции не дают требуемого эффекта, следует устраивать механическую вентиляцию с использованием специальных установок, которые обеспечат принудительный приток и отток воздуха посредством двухканальной системы. Вентиляция овощной ямы в гараже и смотровой, при их наличии, тоже должна быть с притоком свежего воздуха.

Порядок устройства вентиляции в гараже заключается в следующем:

• Разрабатывается принципиальная схема устройства системы вентиляции. На ней в фундаменте, цоколе или стене указываются отверстия, где будут располагаться вентиляционные трубы. Такие же места размечаются для вентиляции смотровой и овощной ям погреба и подвала. В проекте учитываются:

1. высота гаража;
2. площадь помещения;
3. количество размещаемых в нем машин;
4. иногда тип двигателя и его мощность.

Совет: При этом следует учитывать размещение трубопроводов — надземное или подземное, рассмотреть для воздушного вихря эффективность принятого маршрута.

• Выполняется расчет диаметра отверстий для устройства вентиляции.

При простом расчете естественной вентиляции предусматривается установка труб, из условий на один квадратный метр площади гаража — берется 15 миллиметров диаметра. При устройстве одноканального механического воздухообмена площадь вентиляционных отверстий берется 0,3% от всей площади гаража.

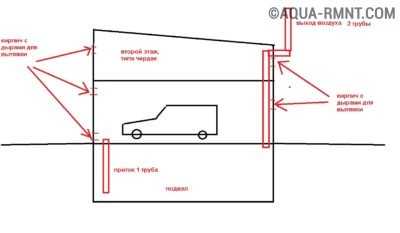

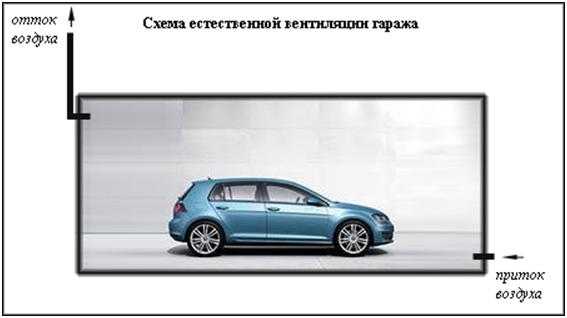

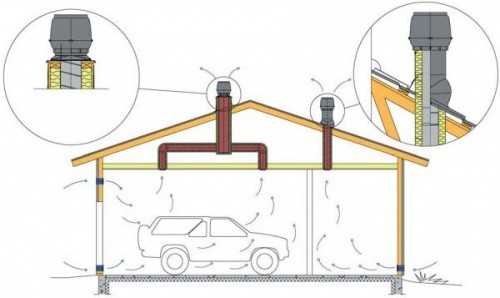

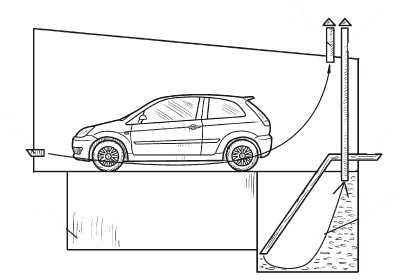

Схема естественной вентиляции в гараже

К чему может привести отсутствие вентиляции

По требованиями СНиПа, вентиляция помещения для хранения автомобиля, должна обеспечивать поступление воздуха в объеме минимум 180 куб.м/час.

В случае организации недостаточной вентиляции может возникнуть:

• Сырость в помещении.

Основное назначение вентиляции в гараже — удаление излишков влаги. Зимой автомобиль заезжает в гараж, имея большое количество лишнего балласта, которыми могут быть: грязь, лед и снег. В герметичном помещении весь этот «багаж» оттаивает, а помещение наполняется влажными парами.

• Коррозия кузова.

Вентиляция предназначена, чтобы удалить излишнюю влагу, ее функционирование позволяет достаточно быстро высушить снаружи автомобиль. При отсутствии воздушного потока, на автомобиль постоянно будут воздействовать водяные пары, что уже через 2-3 года приведет к капитальному ремонту кузова.

• Отрицательное воздействие на всю конструкцию сооружения.

Устройство вентиляции гаража защищает от негативного воздействия влаги и коробку самого строения. При длительном воздействии, вода агрессивно воздействует и разрушает материал, из которого сооружен гараж.

• Собирается большое количество выхлопных газов.

Отток воздуха позволяет удалить из гаража ядовитые выхлопные газы, пары бензина и другие химические соединения.

Как правильно устроить вентиляцию в гараже

Цена неправильной вентиляции в гараже может дорого обойтись его владельцу. Поэтому очень остро стоит вопрос, какая должна быть температура в гараже, влажность, как правильно устроить вентиляцию.

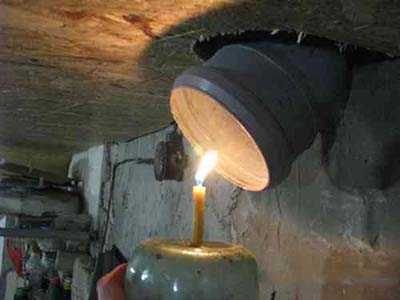

Для обеспечения хорошей тяги в вытяжной трубе при естественной вентиляции следует соблюдать такие требования:

• Вытяжное отверстие должно находиться в самой высокой точке гаража — под потолком, как показано на фото.

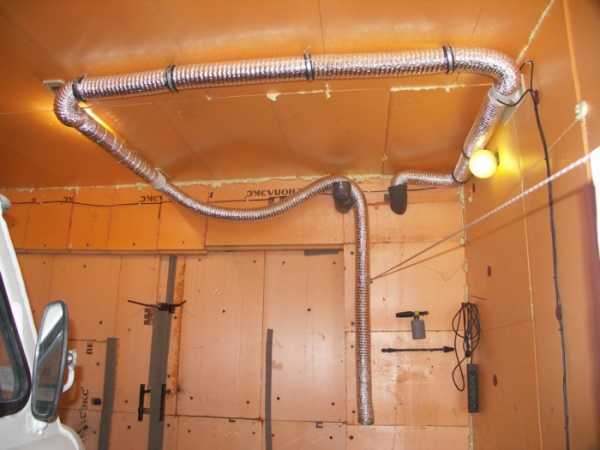

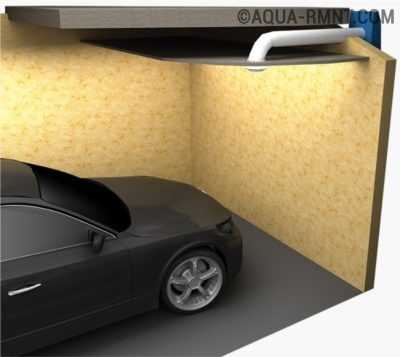

Устройство вытяжной трубы под потолком гаража

• Высота трубы выбирается максимальной, но не менее чем три метра от точки входа в помещение холодного воздуха через канал вентиляции для притока.
• Выходная труба вентиляции должна иметь защиту от прямого попадания на нее дождя. В этом случае на трубу ставится грибок или прикрывается шифером от крыши.
• Учитывается роза ветров. Вытяжной канал делается так, чтобы он направлялся в сторону ветра, а ветер не задувал в него.

При устройстве приточной вентиляции требуется:

• Отверстия для выхода из каналов воздуха при приточной вентиляции следует располагать к полу как можно ближе. Оптимальное расстояние составляет до 50 сантиметров.
• В приточной вентиляции общий диаметр каналов должен быть не меньше двух диаметров каналов вытяжной вентиляции.
• Входящие каналы приточной вентиляции расположены в таком направлении, чтобы ветер максимально задувал в них.

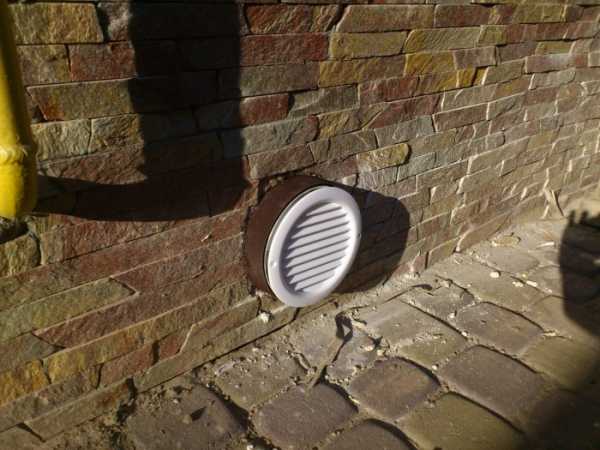

Совет: Простейшая приточная вентиляция состоит из решеточки, расположенной в нижней части ворот гаража.

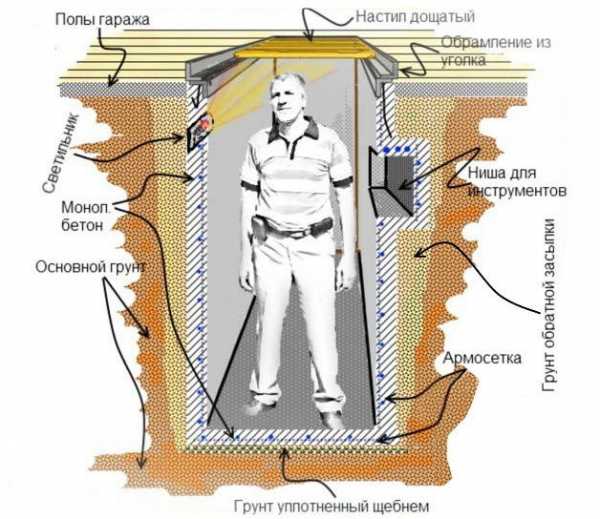

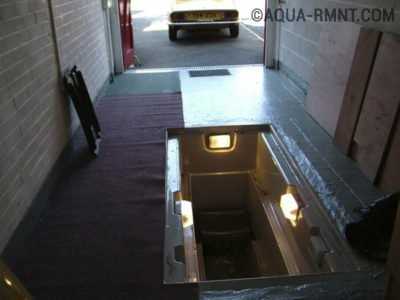

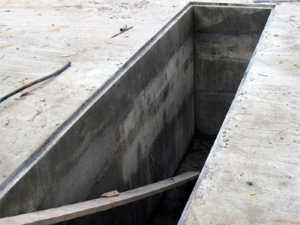

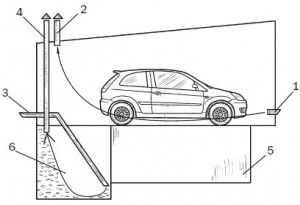

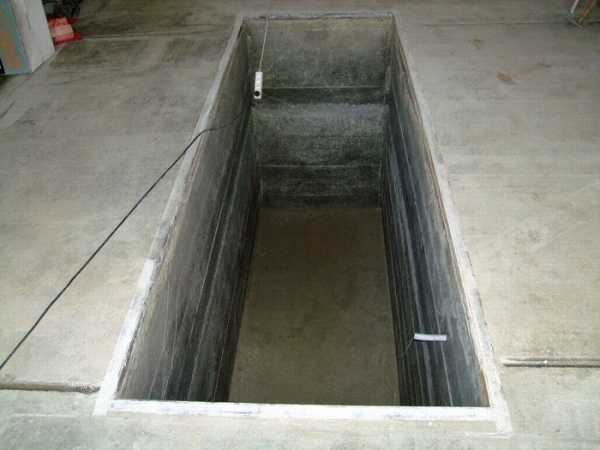

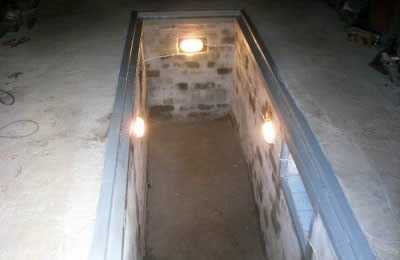

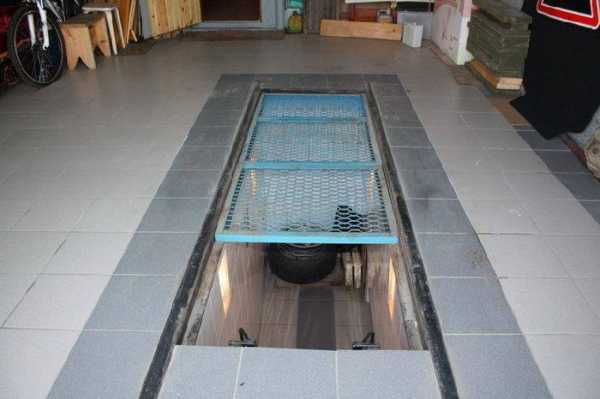

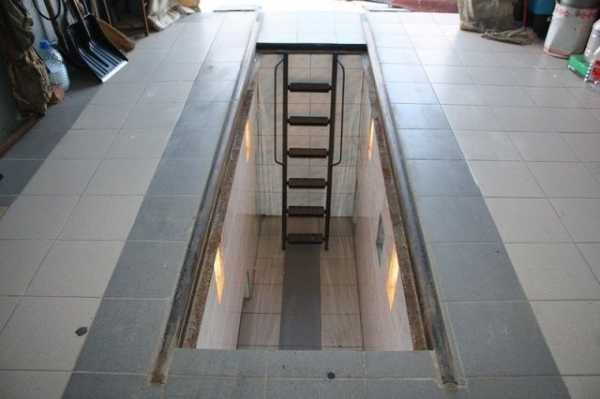

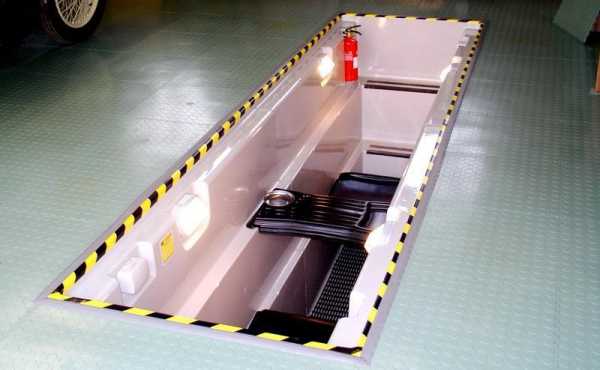

Как сделать вентиляцию ямы в гараже

Инструкция по вентиляции ямы в гараже предлагает:

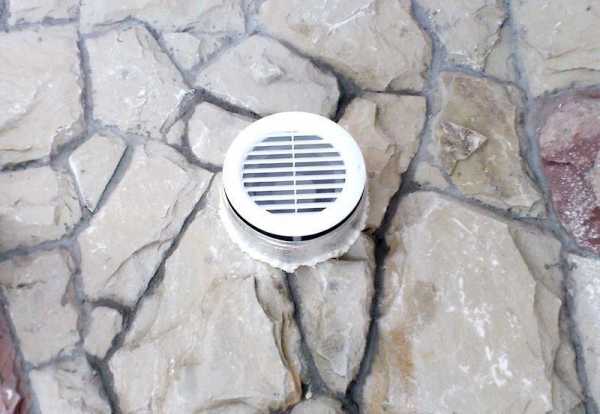

• По краям ямы, ближе к трубе, установленной для притока воздуха, ремонтная яма приоткрывается, создается щель шириной от 10 до 15 сантиметров.
• Отверстие приоткрывается и между дощечками на яме оставляется расстояние до 10 сантиметров. Щель делается против каналов вытяжной вентиляции. При этом следует соблюдать правило: отверстия для вытяжки вдвое меньше чем для притока.

Совет: Автомобиль в гараже следует ставить так, чтобы он не был над тем местом, где находится щель для вытяжки воздуха из ямы. Этот участок самой агрессивной среды, здесь он будет очень сильно гнить.

Как сделать вентиляцию подвала в гараже

Совет: Для подвала, размещенного в гараже, следует обязательно сооружать отдельный канал для устройства вытяжной вентиляции.

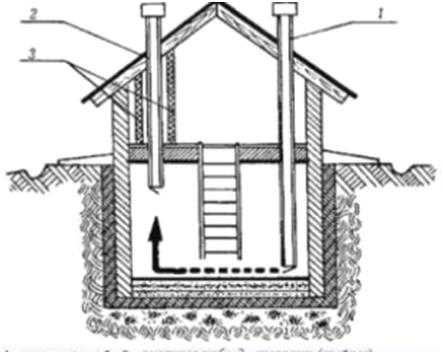

При выполнении вентиляции погреба требуется соблюдать такие правила:

• Приточная труба располагается с севера, вытяжная с юга или учитывая розу ветров.
• Приточная труба опускается в подвал до пола, а вытяжная идет с потолка.

Для сохранения урожая, хранящегося в подвале зимой, его следует располагать не ближе 70 сантиметров от трубы.

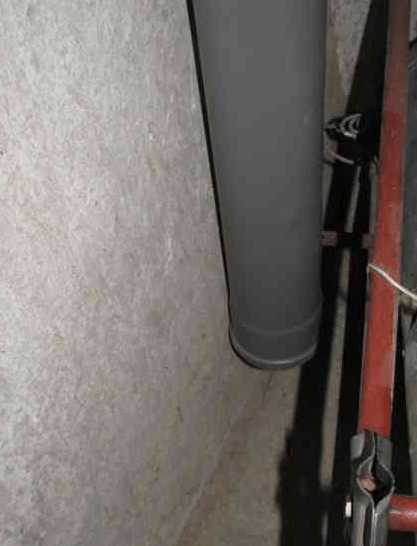

Расположение приточной трубы

• Общий диаметр каналов вытяжки минимум вдвое меньше диаметра притока.
• Разность высот точки для подачи притока воздуха в подвал или конца трубы около пола в подвале для прихода воздуха, и точки выхода из вытяжного канала воздуха или конца трубы, расположенного на улице для выхода воздуха, должна быть не меньше трех метров.

Как правильно сделать вентиляцию в гараже подробно показывает видео.

1pogarazham.ru

Вентиляция ямы гаража

Чтобы сохранить автомобиль в хорошем состоянии, необходимо не только производить профилактический ремонт и следить за его состоянием, но еще и правильно хранить. Важно, чтобы гараж был хорошо вентилируемым, так как повышение влажности помещения способствует появлению на автомобиле ржавчины. Также вентиляция в гараже необходима и в случае, если он используется для хранения выращенного урожая.

Для чего нужна вентиляция

Так как гараж используется не постоянно, лучше всего создавать вентиляционную систему, которая не зависит от электричества. Вентилирование естественным путем осуществляется благодаря воздуховодов и продухов. Чтобы правильно спроектировать систему, необходимо учитывать особенности определенного помещения.

Согласно строительным нормам и правилам воздух в помещении должен обновляться каждый час. Если двигатель автомобиля заведен, этот показатель увеличивается вчетверо. Именно поэтому вытяжные и приточные каналы стоит оборудовать вентиляторами, чтобы при необходимости увеличивать количество приточного воздуха.

Если в помещении не будет обустроена вентиляционная система, это может привести к следующим неприятностям:

• появление на кузове ржавчины;
• разрушение элементов строения из-за высокой влажности;
• отравление выхлопами автомобиля.

Стоит отметить, что вентиляция гаража устроена намного проще, чем вентиляционная система дома. Это говорит о том, что ее можно создать самостоятельно, не обладая большим опытом проведения подобных работ.

Устройство естественной вентиляции

Такой тип вентиляционной системы является наиболее распространенным, так как сделать ее самостоятельно достаточно просто. После оборудования помещения воздух поступает и выводится через приточные и вытяжные отверстия. Стоит помнить, что для увеличения эффективности работы системы необходимо точно определить диаметр отверстий.

Для создания системы естественной вентиляции необходимы следующие инструменты:

• болгарка, которая необходима для резки труб;
• перфоратор;
• трубы из пластика;
• защитные решетки.

Создание вентиляции указанного типа происходит следующим образом:

1. Сначала рассчитывается площадь вентиляционных отверстий. Если площадь помещения составляет примерно 6х3 м, диаметр отверстий должен оставлять около 27 см. при этом стоит помнить о том, что если отверстия 32, полученный показатель разделяется на 2.
2. После этого необходимо проделать вентиляционные отверстия для воздуховодов. Они должны располагаться не выше 15 см от пола помещения.Для проведения подобных работ используется перфоратор.
3. Затем на противоположной стене происходит создание отверстия для выводной трубы. Она должна располагаться не ниже, чем на 15 см от потолка. Стоит помнить, что чем выше будет расположена труба, тем эффективнее будет выводиться воздух.
4. На последнем этапе происходит заделка зазоров между стеной и трубой. При этом трубы закрываются вентиляционными решетками.

Стоит помнить, что в теплое время года вентиляция становится неэффективной. Именно поэтому многие устанавливают в гараже вентиляторы.

Недостатки естественной вентиляции

К недостаткам естественной вентиляции можно отнести:

1. Зависимость скорости обмена воздухом от температуры воздуха. Именно поэтому в летнее время такая вентиляция неэффективна.
2. Зависимости от перепада высоты между входным и выходным отверстиями. Во время проектирования необходимо учитывать, что оптимальная разница высоты должна составлять минимум 3 метра.
3. Обмерзание труб в зимний период.

Но несмотря на представленные недостатки, многие владельцы гаражей выбирают именно естественную вентиляцию, так как ее обустройство не требует большого количества денег. Чтобы сделать воздухообмен более эффективным, можно установить вентилятор, который будет включаться только в летнее время. Для защиты труб от обмерзания достаточно хорошо утеплить их.

Если правильно установить вентиляционные трубы, свежий воздух будет постоянно поступать в помещение гаража. Рассмотрев схемы вентиляции, используемые многими автовладельцами можно выбрать наиболее оптимальный вариант для собственного строения. Особенно важно внимательно отнестись к созданию вентиляционных ходов при наличии в гараже погреба.

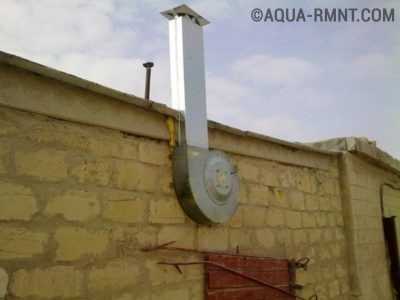

Обустройство принудительной вентиляции

Система вентилирования принудительного типа способствует более эффективному выведению воздуха из помещения и притоку нового. Так как поступление воздуха обеспечивается благодаря вентиляторам, расчет площади гаража можно не производить.

При необходимости система вентиляции гаража оснащается устройствами, способствующими подогреву воздуха. Перед установкой воздуховодов необходимо:

• разработать схему вентиляции в гараже;
• определить наиболее оптимальные места для создания вентиляционных отверстий;
• выбрать вентилятор, который способен эффективно перекачивать воздух в определенном помещении.

Во время расчета вентиляции учитываются такие параметры, как высота гаража, площадь и количество машин, которые в нем хранятся. Также на данном этапе происходит создание плана размещения трубопроводов. На основании этих данных производится расчет диаметра вентиляционных отверстий.

Перед проведением работ рассчитывается объем воздушного потока в гараже. Согласно строительным нормам на один квадратный метр площади необходимо брать около 15 мм диаметра трубы. В пример можно привести оборудование воздуховодами гаража площадью около 10 квадратных метров. В таком случае потребуется 2 трубы, диаметр которых должен составлять по 15 см.

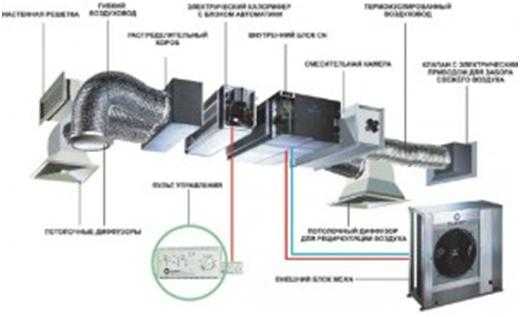

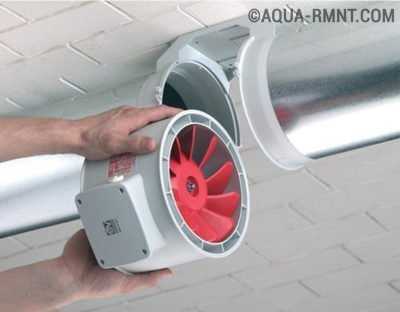

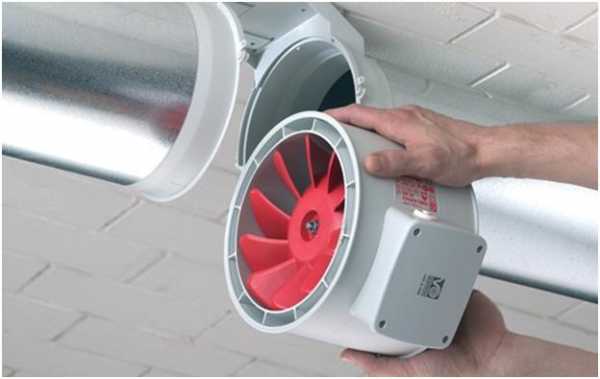

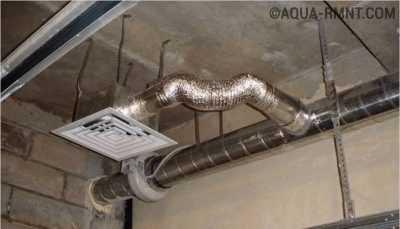

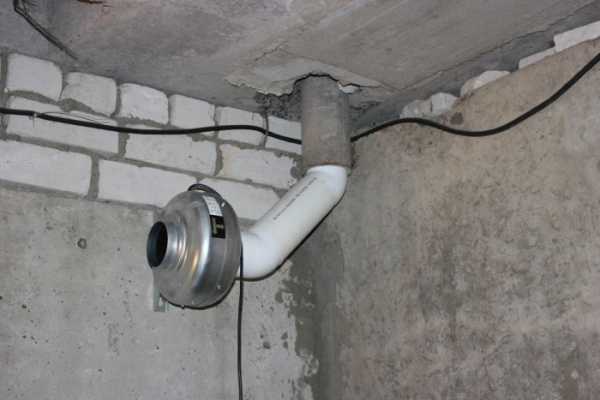

Система принудительной вентиляции состоит из приточной установки и вытяжного оборудования. Воздух, который направляется в приточное устройство, подогревается и очищается. Загрязненный воздушный поток выводится при помощи осевого вентилятора или канального оборудования с воздуховодом.

Важно! Канальное оборудование требует больше места для установки. При этом его монтаж осуществляется достаточно сложно. Но при использовании такого оборудования обеспечивается равномерность распределения воздуха по помещению.

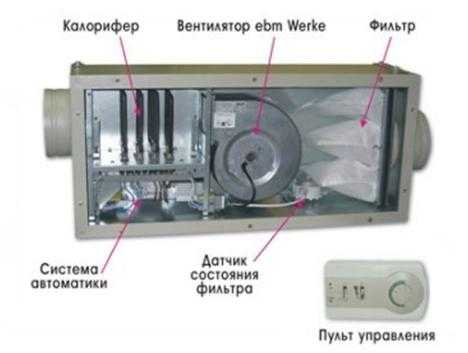

Для принудительной вентиляции в помещении можно установить моноблочную систему. В таком случае 2 блока объединяются и способствуют как поступлению обработанного воздуха, так и выводу загрязненного. Лучше выбирать моноблоки, которые образованное во время работы тепло тратят на обогрев поступающего воздуха.

Комбинированная система вентилирования

Вентиляционная система указанного типа совмещает естественное поступление воздуха в помещение и принудительный вывод загрязненного воздуха. Благодаря тому, что воздушные потоки покидают помещение, они естественным путем замещаются новым воздухом.

Стоит отметить, что эффективность работы такой вентиляционной системы не зависит от того, где в стенах расположены отверстия. Они могут находиться практически в любом месте. Стоит отметить, что они не должны располагаться напротив друг друга. Это может способствовать созданию устойчивого потока воздуха. Перед установкой такой системы расчет производится таким же образом, как и перед созданием естественной вентиляции. Стоит отметить, что описываемый вариант отличается меньшей затратностью и является оптимальным во многих случаях.

Выбрав такую систему вентилирования воздуха в гараже можно сэкономить на электроэнергии, если сравнивать с системой принудительной вентиляции.

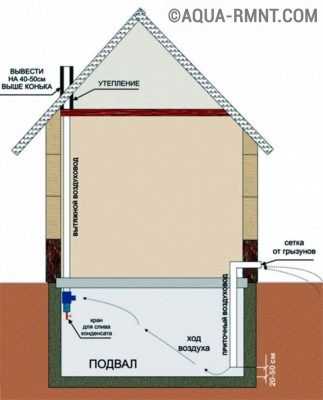

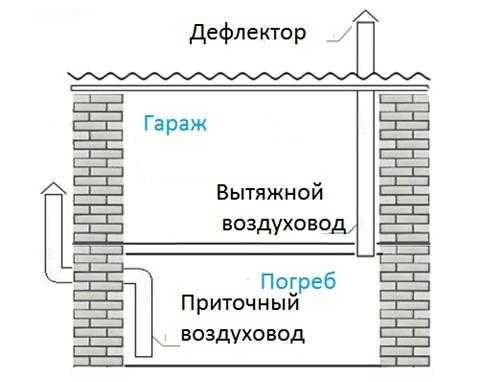

Система воздухообмена в погребе

При создании погреба стоит учитывать, что хранить в нем продукты можно только при наличии хорошей системы вентилирования. Поступление свежего воздуха может происходить естественным путем или принудительно. Создать подобную вентиляция в овощной яме в гараже можно при помощи пластиковых труб, которые предназначены для канализации.

Во время монтажа стоит соблюдать несколько простых правил:

• система вентилирования на всем протяжении должна иметь одинаковый диаметр;
• также при создании системы необходимо проектировать ее таким образом, чтобы количество поворотов было минимальным;
• важно утеплить вытяжную трубу, так как на ней может появляться конденсат;
• наружные отверстия должны закрываться решетками, чтобы предотвратить попадание осадков.

Стоит отметить, что приточная труба должна устанавливаться выше пола примерно на полметра. Вытяжная монтируется под потолком и протягивается за крышу. При этом они должны быть установлены в противоположных углах помещения.

Лучшим вариантом является выбор принудительной вентиляции, так как в погребе воздухообмен практически не происходит. Чтобы правильно выполнить все работы, необходимо создать схему вентиляции в яме гаража.

Создание вентиляции в металлическом гараже

Монтаж воздуховодов в металлическом гараже происходит таким же образом, как и в строениях из других материалов, но особенность заключается в том, что приточные отверстия создаются в верхней части стены, так как через них можно взломать ворота.

Отверстия необходимо оснастить решетками. Перед созданием вентиляционной системы стоит рассмотреть схемы вентиляции в подобных строениях. В большинстве случаев в железных гаражах нет смотровой ямы, что упрощает процесс установки воздуховодов.

Стоит помнить, что при отсутствии притока свежего воздуха на стенах металлического гаража начинает появляться конденсат, что может привести к появлению коррозии. Для предотвращения появления конденсата стоит не только создать систему вентилирования, но еще и утеплить пол.

bouw.ru

Как правильно сделать вентиляцию в гараже своими руками » Аква-Ремонт

Собственники транспортных средств заинтересованы в обеспечении товарного внешнего вида личного автомобиля на протяжении длительного времени. Большинство владельцев автомобилей уверены, что хранение в гараже продлевает срок эксплуатации и надёжно защищает кузов от коррозионных процессов. При отсутствии эффективной вентиляционной системы повышенная концентрация влаги, затхлый воздух и токсичные компоненты отрицательно влияют не только на транспортное средство, запасные части, автомобильную резину, инструменты, но и на продукты питания и заготовки, находящиеся в погребе. Предотвратить воздействие негативных факторов позволяет гаражная вентиляция, которую несложно сделать своими руками.

Зачем в гараже необходима вентиляция?

Любое помещение требует организации эффективной циркуляции воздуха. Не является исключением и гараж, оборудованный подвальным помещением или смотровой ямой.

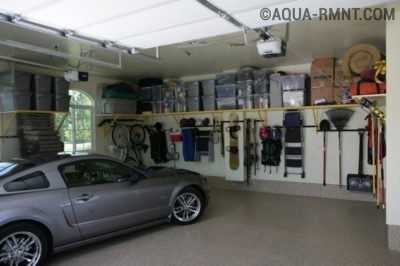

Правильно организованная вентиляция — залог долгой службы автомобиля

Обеспечение эффективного воздухообмена позволяет удалить из помещения образующийся конденсат, вывести наружу вредные для здоровья выхлопные газы, а также токсичные испарения от хранящихся в гараже средств ухода за автомобилем.

Вентиляция гаражного помещения выполняет комплекс серьёзных задач:

1. Снижение концентрации влаги, связанной с хранением мокрого после поездки транспортного средства, а также погодными факторами.
2. Удаление конденсата, образующегося на потолке и стенах помещения, а также в подвальном помещении и смотровой яме в результате резких перепадов температуры.
3. Вывод за пределы гаражного помещения токсичных веществ (выхлопных газов, испарений бензина, масла и автомобильной химии), представляющих опасность для здоровья человека.
4. Обеспечение надёжного просушивания транспортного средства, что позволяет защитить кузов, элементы подвески и электронные компоненты автомобиля от губительного воздействия коррозионных процессов.

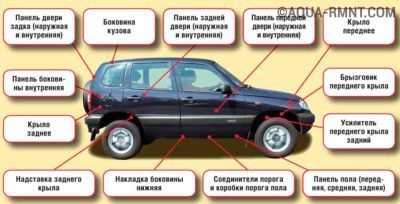

   Участки, наиболее подверженные коррозии

5. Защита металлической поверхности рабочих инструментов, находящихся в помещении, от появления ржавчины.
6. Продление срока службы автомобильной резины, чувствительной к воздействию агрессивных факторов, связанных с испарением бензина и химических веществ.

Независимо от того, из какого материала изготовлен гараж, кирпича, блоков или металла, любое помещение нуждается в обеспечении эффективной циркуляции воздуха, способствующей уменьшению влажности.

Следует отметить, что гараж, изготовленный из металлических листов, более подвержен образованию конденсата на внутренней поверхности потолка и стен. Это связано с быстрым нагревом и охлаждением листового металла в результате естественных колебаний температуры.

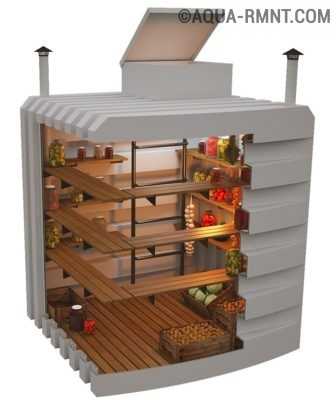

Нужна ли вентиляция погребу под гаражом?

Погреб, расположенный ниже нулевой отметки, важно надёжно защитить от сырости.

Пространство, расположенное ниже нулевой отметки, нуждается в вентиляции

Повышенная влажность способствует порче запасов овощей и фруктов, вызывает развитие плесени и грибка на поверхности стен, деревянных полках, а также вызывает коррозию металлических крышек, закрывающих банки с консервацией.

Обеспечение циркуляции воздуха в погребе, расположенным под гаражом, способствует благоприятному микроклимату помещения, позволяющему повысить продолжительности хранения сельскохозяйственных продуктов и заготовок.

Кроме того, воздействие токсичной среды отрицательно влияет на состояние здоровья владельца помещения. Отсутствие воздухообмена вызывает тяжёлые головные боли, ухудшает общее состояние и может являться причиной отравления накапливающимися в помещении выхлопными газами, особенно при неполном сгорании топлива.

Расчёт, устройство и монтаж приточно-вытяжной вентиляции для гаража своими руками

Правильно спроектированная вентиляция позволяет обеспечить сохранность транспортного средства.

Вентилирование помещения продлевает срок эксплуатации автомобиля

С целью обеспечения циркуляция воздуха в гаражных помещениях применяют следующие системы воздухообмена:

1. Естественную вентиляцию помещения, принцип действия которой базируется на свойствах потоков тёплого воздуха естественным образом подниматься по магистралям.
2. Комбинированный вариант, объединяющий естественный воздухообмен с применением механических устройств.
3. Механическую циркуляцию воздушных масс, осуществляемую с помощью специальных устройств, обеспечивающих принудительное поступление и отвод воздуха.

До начала работ по организации системы вентилирования воздуха следует определиться с оптимальным вариантом устройства воздухообмена.

Остановимся детально на специфике расчёта, особенностях монтажа и устройстве этих приточно-вытяжных систем.

Организация естественной вентиляции

Вентиляция помещения естественным образом, основанная на свойствах воздушных масс и известных законах аэродинамики — правильный выбор для владельцев гаражей, оборудованных подвальным хранилищем.

Через расположенные в нижней части ворот каналы воздух поступает в гараж

Организация воздухообмена, осуществляемого естественным путём, не требует значительных финансовых затрат.

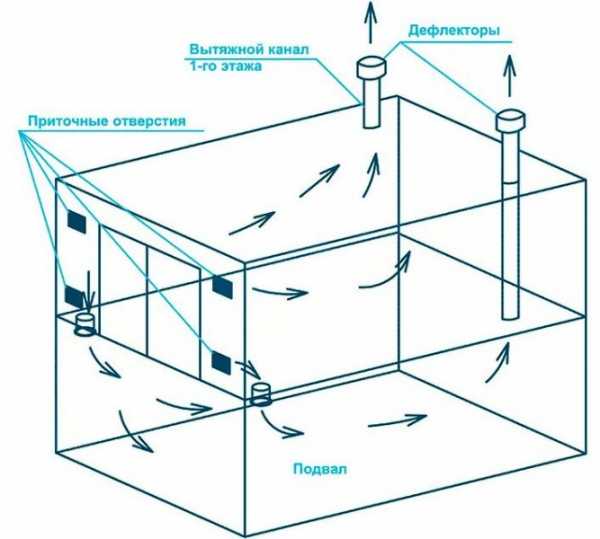

Схема естественной вентиляции

Именно поэтому собственники гаражей отдают предпочтение естественному вентилированию.

Тщательный подход к выполнению расчётов естественной циркуляции воздуха позволяет предотвратить застой воздушных масс в помещении.

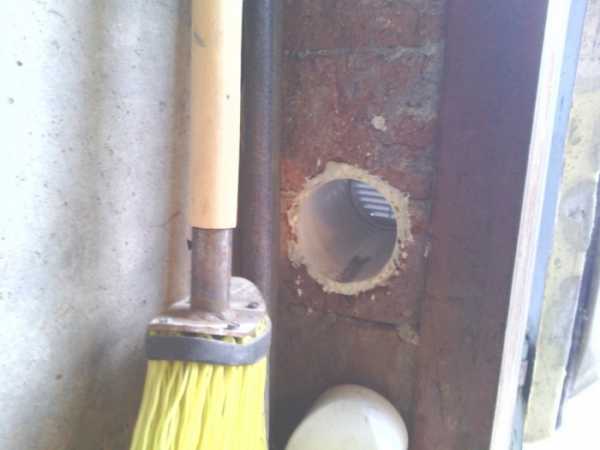

Поступление воздуха в гаражное помещение происходит через приточные отверстия в нижней части ворот гаража, на которых установлены жалюзи или решётка.

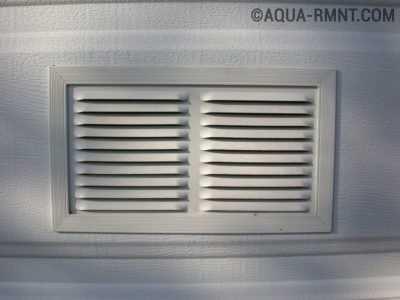

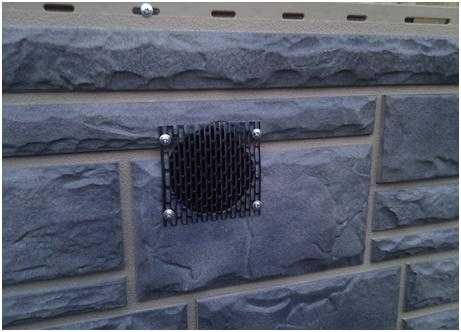

Решетка предотвратит доступ животных в помещение

Поступающий поток воздуха проходит вдоль транспортного средства, в том числе и под днищем, объединяется с находящимся в помещении воздухом и естественным образом поступает в вытяжную магистраль, оборудованную дефлектором.

Направление потока воздуха

Установка дефлектора осуществляется с внешней стороны помещение на вытяжной трубе, находящиеся с противоположной от ворот стороне. Надёжное функционирование данной конструкции обеспечивается при возвышении воздуховода над уровнем кровли более, чем на 0,5 метра. Теплоизоляция выходной магистрали позволяет предотвратить образование конденсата.
Принцип естественной циркуляции основан на различной плотности внешних и внутренних воздушных масс.

Расчёт сечения вентиляционной трубы зависит от площади гаража. Диаметр магистрали увеличивается на 1,5 см на каждый метр квадратный площади помещения. Это обеспечивает оптимальную циркуляцию воздушных масс.

Для выполнения работ по установке вентиляции подготовьте:

1. Электрическую дрель или перфоратор, необходимые для выполнения отверстий в металлических и каменных стенах постройки.
2. Болгарку, используемую для резки воздушных магистралей.
3. Трубы, изготовленные из пластика или металла.
4. Дефлектор, устанавливаемый на отводной трубе.
5. Защитные сетки или решётки, необходимые для защиты входных каналов.

Мероприятия по расчёту и установке коммуникаций выполняйте по следующему алгоритму:

1. Рассчитайте площадь сечения вентиляционных магистралей. Учитывая, что на каждый квадратный метр площади, сечение отверстия возрастает на 1,5 см, определяем размер отводящего канала. Например, для гаража, габаритом 2,8х5,5 м диаметр отверстия составит 23 см. Если запланировано выполнение двух отверстий, то, соответственно, расчётный диаметр уменьшите в 2 раза.
2. Выполните в створках ворот или на фронтальной плоскости гаража входные вентиляционные каналы, расположенные на расстоянии 10–15 см от нулевой отметки.
3. Просверлите с противоположной от входа стороны отверстие, находящиеся от потолка на расстоянии порядка 10 см.
4. Зафиксируйте в полученном отверстии выходную трубу, обеспечив возвышение над верхней точкой здания более 0,5 м. Установите вверху выводной магистрали дефлектор, ускоряющий отвод воздуха из гаража.
5. Герметизируйте зазоры между стенами и магистралями, используя герметик.
6. Установите на наружных отверстиях металлические решётки, не позволяющие грызунам проникнуть в гараж.

Однако система, несмотря на дешевизну и простоту установки, обладает рядом отрицательных моментов, вызванных особенностями климата и погодными факторами:

• в летнее время года функционирование естественной вентиляции затруднена, что обусловлено повышенной температурой вне гаражного помещения;
• сквозняки внутри помещения создают неблагоприятные условия для автомобилистов, проводящих длительное время в гараже;
• небольшие габариты помещения и малая температурная разница затрудняют интенсивный воздухообмен;
• различные направления воздушных масс не всегда позволяют воздушному потоку поступать в приёмное отверстие;
• входные и отводящие магистрали нуждаются в очистке от грязи, наледи и пыли, затрудняющих нормальный воздухообмен.

Помните, что эффективность естественной вентиляции обеспечивается при температуре окружающего воздуха не более 15 градусов Цельсия. В жаркий период года воздухообмен ухудшается.

Руководствуясь приведёнными рекомендациями, несложно самостоятельно оборудовать гараж естественной системой вентиляции.

Правильное расположение вентиляционных отверстий

Обеспечение естественного обмена воздуха положительно зарекомендовало себя в неотапливаемых гаражных помещениях.

Устройство системы комбинированного воздухообмена

Устройство комбинированного воздухообмена позволяет принудительным путём обеспечивать циркуляцию воздуха при затруднённой естественной циркуляции.

Установка вентилятора в систему вытяжки

Общие принципы действия вентиляционного устройства полностью аналогичны системы естественной циркуляцией и отличаются только наличием электрического вентилятора, который монтируется дополнительно.

При значительных перепадах температуры и в ветреное время вентилятор в выключенном состоянии будет дополнительно стимулировать движение воздушных масс за счёт свободного вращения крыльчатки.

Приобретая вентилятор для комбинированной системы воздухообмена, обращайте внимание на возможность непрерывного функционирования и установленную мощность, которая не должна превышать 100–150 Вт.

Установить вытяжной вентилятор можно в зоне пересечения крыши с вытяжной шахтой или вмонтировать в стену.

Вариант установки вентилятора с внешней стороны помещения

Наличие электрического вентилятора активизирует механизм циркуляция воздуха и обеспечивает работу вентиляционной системы независимо от природных факторов. Если возникнет необходимость, можно обеспечить автоматическое включение комбинированной системы вентиляции с помощью электрического таймера.

Небольшие затраты, связанные с приобретением вентилятора, а также малое потребление электрической энергии обеспечивают популярность комбинированной системы циркуляции воздуха у многих любителей транспортных средств.

Установка оборудования принудительной циркуляции воздуха

Максимальной степенью эффективности обладает устройство механического вентилирования гаражного помещения, в котором используется электровытяжка.

Принцип работы принудительной вентиляции

Принудительная вентиляция обеспечивает активную циркуляцию воздушных масс осуществляется независимо от погодных факторов.

Конструкция принудительной системы воздухообмена предусматривает установку приточной и вытяжной вентиляции, включающей фильтровальные элементы, электрические вентиляторы, обеспечивающие активное замещение воздушных масс. Выход загрязнённого воздуха производится через выходную магистраль с помощью вентилятора электровытяжки.

Электровытяжка увеличивает интенсивность циркуляции воздуха

Конструктивная особенность принудительной системы вентиляции — возможность регулирования интенсивности циркуляции за счёт изменения скорости движения масс воздуха. Оснащение системы принудительной вентиляции фильтрами, позволяет удалить частицы пыли, а использование калориферов обеспечивает оптимальный температурный режим помещения.

Механическая система воздухообмена изготавливается в следующих конструктивных решениях:

• В виде независимых модулей, осуществляющих индивидуальный приток воздуха и вытяжку воздушных масс из помещения. Использование электрических коммуникаций и специальных датчиков объединяет самостоятельные модули в общую конструкцию;
• В моноблочном виде, обеспечивающим вытяжку отработанного воздуха и приток свежего. Оснащение моноблока рекуператором пластинчатой конструкции уменьшает потребление электрической энергии, необходимой для подогрева воздуха, поступающего в помещение.

Установка принудительного устройство воздухообмена не нуждается в выполнении предварительных расчётов площади помещения и размеров магистрали. Следует ориентироваться на установленную мощность вентиляционного оборудования и уровень затрат, связанных с приобретением и монтажом устройства вентиляции.

Помните, в зимнее время установка механического воздухообмена обеспечит надёжную вентиляцию и создаст благоприятный микроклимат в гараже.

Один из вариантов устройства вентиляции

Для гаража, расположенного ниже нулевой отметки, этот метод вентилирования — оптимальное решение.

Обеспечение воздухообмена в смотровой яме

Использование смотровой ямы позволяет владельцам транспортных средств поддерживать рабочее техническое состояние автомобиля.

Яма для осмотра транспорта должна вентилироваться

При выполнении работ в приямке располагается необходимый инструмент, различные ключи, а также находятся электрические коммуникации, позволяющее подключить электрооборудование и обеспечить надёжное освещение участка работ. В смотровой яме могут храниться канистры с топливом и различный автомобильный инвентарь.
Естественная вентиляция смотровой ямы обеспечивает нормальный воздухообмен. Можно оснастить приямок автономной системой вентилирования с использованием труб диаметром 10–15 см.
Расположение воздушных магистралей выполните следующим образом:

• входную трубу расположите в углу на расстоянии 10 сантиметров от основания ямы;
• вытяжную магистраль разместите в дальнем углу на расстоянии 10–15 сантиметров от потолка гаража и выведите за пределы помещения, обеспечив необходимое возвышение над уровнем крыши.

Рекомендуем в холодное время года прикрывать смотровой приямок, чтобы предотвратить попадание влаги и резкие перепады температуры.

Видео по теме

Ознакомившись с видео, можно получить дополнительную информацию об устройстве системы вентиляции.

Как сделать вентиляцию погреба под гаражом?

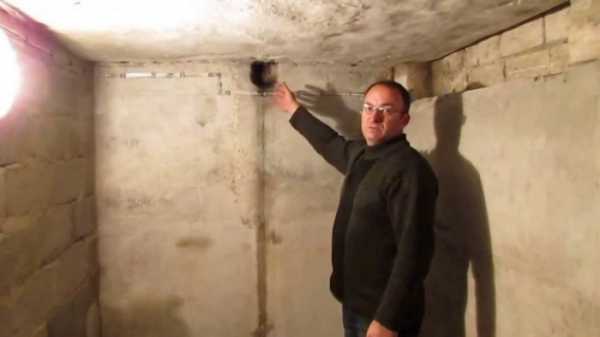

Если гаражное помещение оборудовано подвалом, то его необходимо дополнительно вентилировать. Для этого потребуется соорудить отдельную магистраль вытяжной системы вентиляции.

Вытяжная вентиляция обязательна для подвальных помещений, расположенных в гаражах. В подвале, как правило, достаточно сыро и гаражная вентиляция не в состоянии снизить влажность в помещении.

Хранение сельскохозяйственной продукции и домашней консервации допускается при условии надёжной вентиляции подвального помещения.

Воздухообмен в помещении может осуществляться естественным, комбинированным или механическим способом. Однако обычная вентиляция естественного типа в состоянии обеспечить благоприятный микроклимат подвального помещения. Самостоятельно несложно выполнить установку такой конструкции, используя канализационные трубы, изготовленные из пластика.

Устанавливая вентиляционную систему, соблюдайте следующие требования:

1. Тщательное рассчитайте диаметр отверстий, необходимых для подвода воздушных магистралей.
2. Расположите приточную трубу на расстоянии 0,2–0,5 м от основания погреба и выведите её за пределы помещения.
3. Обеспечьте расположение труб в противоположных частях погреба.
4. Вытяжную шахту смонтируйте в потолочной части подвала и выведите вертикально через крышу гаражного помещения.
5. Утеплите вытяжную трубу, чтобы предотвратить образование конденсата.
6. Закройте внешний выход воздушной шахты с помощью защитного колпака.
7. Обеспечьте минимум изгибов магистралей и радиусных поворотов.
8. Используйте трубы одного диаметра, обеспечивающие равную интенсивность циркуляции воздуха.

Для удаления конденсата на вытяжной магистрали целесообразно предусмотреть установку ёмкости для сбора влаги.

При устройстве вентиляции установите кран для отвода конденсата

Более эффективную вентиляцию помещения подвала в зимнее время сможет обеспечить система принудительного воздухообмена. Однако, естественной вентиляции в подвале достаточно для обеспечения сохранности овощей и фруктов.

Многие владельцы транспортных средств, имеющие дачные участки, оборудуют в гаражах овощные ямы, предназначенные для хранения выращенного урожая.

Внешне овощная яма напоминает погреб

Конструкция овощной ямы аналогична подвалу, однако, отличается уменьшенными размерами. Сохранить в яме собранный урожай можно только при отсутствии сырости в помещении.

Независимо от размеров ямы, обязательное условие — устройство приточно-вытяжной вентиляции.

Без притока воздуха перепад температуры внутри и снаружи помещения неизбежно приведёт к образованию на стенах ямы конденсата и развитию плесени. Только постоянная вентиляция может гарантировать сохранность сельскохозяйственной продукции и поддержание необходимой для хранения овощей влажности благодаря притоку внешнего воздуха.

Для вентилирования ямы можно установить в центре приямка трубу, по которой тёплый и увлажнённый воздух сможет выйти наружу. Этот простой способ циркуляции позволит оставаться помещению сухим. Если влага всё-таки появилась, удлините трубу или смонтируйте на магистрали дополнительный вентилятор. Однако не стоит экспериментировать. Обеспечить надёжный воздухообмен позволит приточно-вытяжной метод вентиляции. Расчёт площади труб и особенности установки аналогичны выполнению работ для подвального помещения.

Владельцы гаражей не всегда оборудуют подвалы или овощные ямы. В ряде ситуаций удобнее и быстрее установить кессон — цельную водонепроницаемую конструкцию, изготовленную из пластика.

Сохранность продуктов обеспечивает надежная система вентиляции

В кессоне удобно хранить заготовки и сельскохозяйственную продукцию, для чего необходимо оборудовать кессон вентиляционной системой. Существуют различные решения, предусматривающие использование приточно-вытяжной вентиляции или применение небольших вентиляторов. Независимо от конструктивных особенностей системы воздухообмена, важно обеспечить внутри ёмкости оптимальный температурный режим и влажность.

Устанавливая своими силами вентиляционное оборудование в гараже, можно организовать естественную вентиляцию или смонтировать дорогостоящее оборудование. Для обеспечения воздухообмена в гараже, оборудованном погребом, достаточно естественной или комбинированной циркуляции, а для подземных стоянок требуется принудительная подача воздуха. Выбор метода воздухообмена определяется финансовыми возможностями владельца транспортного средства и внешними факторами. Важно оборудовать гараж системой эффективной циркуляции воздуха. Вентиляция гаражного помещения, выполненная с учётом приведённых рекомендаций, обеспечит эффективный воздухообмен, создаст благоприятный микроклимат. Только так можно защитить транспортное средство от губительного воздействия коррозионных процессов, а также обеспечить нормальные условия хранения продуктов в гаражном подвале.

aqua-rmnt.com

Строительство смотровой ямы в гараже своими руками

Яма (канава) для диагностики автомобилей – не будет лишней ни в одном гараже. Только с помощью этой нехитрой конструкции можно производить полноценный серьезный осмотр нижней части машины. В идеале, обустройство гаражного помещения стоит начинать именно с оборудования смотровой ямы.

Чаще всего для сооружения смотровой канавы владельцы гаражей пользуются монолитным железобетоном или кирпичом. Конечно, у каждого из данных вариантов есть определенные плюсы и минусы. В частности, кладку из кирпича легче смонтировать, однако кирпичная стена уступает в прочности бетонной. Кроме того, вариант с кирпичом предполагает дополнительную затирку каждого наружного кладочного шва до укладки гидроизоляционного слоя.

Железобетонные конструкции отличаются максимальной прочностью и долговечностью, но обустраивать их значительно сложнее. Так, перед заливкой бетонной стяжки необходимо будет заняться сооружением опалубки. Для проведения комплекса работ потребуется соответствующее количество арматуры и самого раствора.

Чему стоит уделить внимание

О размерах и положении

В идеале обустройством смотровой ямы следует заняться в одно время с заливкой фундаментального основания в гараже. Оптимальной для данного сооружения считается ширина в 70-90 сантиметров. Если «канава» будет уже, — работать в ней будет проблематично, если шире – вероятность падения в яму серьезно увеличится. Высота канавы обычно составляет порядка 170 — 180 сантиметров, длина – не меньше двухсот сантиметров (идеальный вариант — длина авто + один метр).

О лестницах

Вариант с приставной лестницей можно «отмести» сразу. Ее использование в данном случае будет неудобным и небезопасным. Оптимальное решение –

оборудование ступеней параллельно с сооружением ограждения. Если стены выполнены из кирпича, ступени также разумнее будет сделать кирпичными. Если вы будете заливать бетонную конструкцию, можно одновременно провести отливку ступеней.

Если вы не позаботились об устройстве лестницы на ранних этапах ремонта гаража – не беда. Лестничную конструкцию несложно сделать и позже, на стадии обустройства уже готовой ямы. В этом случае лестница может быть выполнена из металла (ступеньки из рифленого железа) или дерева (ступени крепятся при помощи косоуров или тетивы).

О подсветке

По понятным причинам, обустройство подсветки в диагностической яме – обязательный процесс. Согласно технике безопасности использовать здесь обычные лампы накаливания (220В) запрещено. Допустимо применение ламп, расчитанных на низкое напряжение (не больше 36В). В условиях гаража такие источники света могут «питаться» от понижающего трансформатора. Неплохим решением станет использование ламп дневного света в герметичных корпусах.

О вентиляции

Возникновение повышенной влажности в смотровой яме (по причине температурных перепадов) и образование конденсата, который осаждается на днище авто, — очень частые явления. Для предотвращения вышеописанных процессов необходимо оборудовать «канаву» качественной вентиляцией. Для изготовления вытяжного канала обычно применяют канализационные трубы из пластика или асбестоцемента. Труба закладывается в щебеночный слой фундамента пола, и соединяется вертикальной «вытяжкой» (стояком) при помощи переходного «колена». Важный момент: вытяжка смотровой ямы должна быть устроена отдельно от потолочной вытяжки гаража, в случае их объединения эффективность вентиляционной системы существенно упадет.

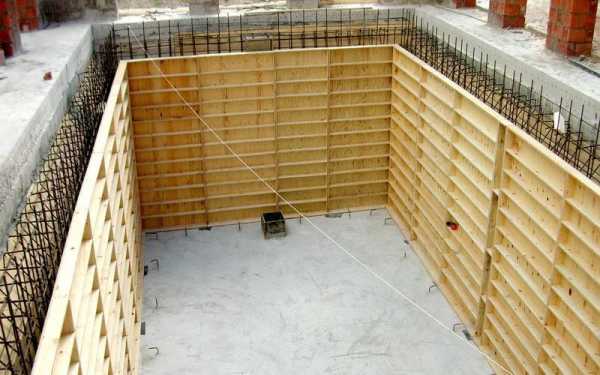

О котловане

Если вы обустраиваете смотровую траншею параллельно с оборудованием фундамента в гараже – разумным и рациональным решением будет нанять экскаватор (если, конечно, позволяет бюджет). В этом случае весь объем работ может быть выполнен за несколько часов. Несколько человек с лопатами будут трудиться намного дольше, при этом совокупная стоимость работы наемных «копателей» не будет намного ниже, чем оплата услуг экскаватора. В случае, если вы решили устроить яму в уже готовом помещении гаража – придется от души помахать лопатой. Для того, чтобы в дальнейшем избежать лишней работы, рекомендуем часть вынутой земли укладывать максимально близко от гаража, — она будет нужна для обратного засыпания пазух.

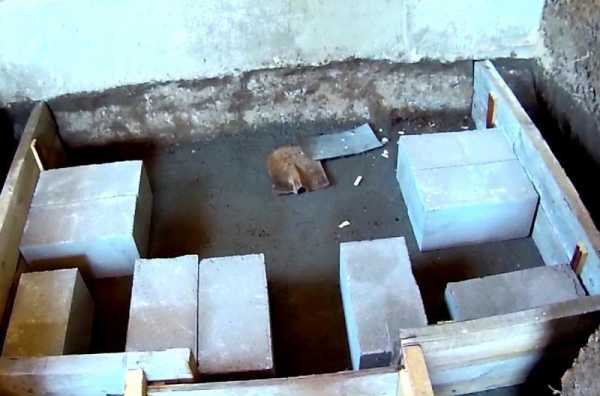

О заливке фундамента пола

Основание смотровой канавы должно быть защищено от всех видов влаги надежным слоем гидроизоляционного материала. Утрамбованную поверхность дна котлована в первую очередь следует залить десятисантиметровым слоем подбетонки. По ширине подбетонку укладывают вровень с наружными поверхностями каждой будущей стены ямы. Для гидроизоляции основания можно воспользоваться любой из разновидностей рулонных изоляционных материалов: полимерной пленкой, акваизолом, бикростом, рубероидом. Материал необходимо укладывать с напуском на каждую стену.

После укладки слоя гидроизоляции можно заливать бетонный раствор. Толщина слоя раствора должна быть не меньше, чем 7-8 сантиметров. Для армирования заливаемой поверхности лучше выбрать дорожную сетку 150 на 150 сантиметров (толщина проволоки 3-4 миллиметра).

Об устройстве стен

При обустройстве стен смотровой траншеи следует соблюдать ряд обязательных правил:

• укладка кирпича производится без использования арматуры;
• кирпичную стену следует выкладывать в один лог;
• лучше применять для кладки силикатный кирпич;
• раствор бетона заливается непосредственно в землю с внешних сторон ямы;
• бетонная смесь заливается без использования армированной сетки.

О грунтовых водах

Перед тем, как приступить к строительству смотровой канавы, необходимо уточнить уровень залегания грунтовых вод на данном участке. Если этот уровень расположен выше отметки в два метра (глубина), то строительные работы лучше не начинать. На практике доказано, что при таком раскладе никакие варианты устройства гидроизоляции не спасут сооружение от проникновения влаги. Если грунтовые воды пролегают на глубине более чем два с половиной метра, яму можно оборудовать, с условием обеспечения максимальной гидроизоляции. Для этого часто используют несколько слоев гидростеклоизола, рубероида, стеклоизола и других оклеечных материалов. Есть надежный вариант с обработкой поверхности расплавленным битумом. Можно также воспользоваться составами с проникающим действием: пенетроном, акватроном-6 или гидротексом. Их можно наносить даже на высохшую не до конца бетонную поверхность, что позволяет сэкономить время.

Видео

С этим материалом читают так же:

Строительство гаража своими руками

Строительство отдельностоящего гаража своими руками

Ремонт подвала в частном доме своими руками

Ремонт гаража своими руками

Строительство подвала в частном доме своими руками

sami-stroim.ru

Вентиляция в гараже своими руками

Сохранность вашего автомобиля, оборудования, инструментов и прочих ценностей в гараже – зависит исключительно от вашего внимания. Если вы обеспечите надлежащий микроклимат, то едва ли столкнетесь с таким малоприятным для любого автолюбителя явлением, как коррозия. Автомобильная коррозия возникает, как следствие, из-за отсутствия вентиляционной системы в гараже, либо же в случае её неудовлетворительной организации. Не стоит пугаться раньше времени. Создать правильный микроклимат в гаражном помещении – дело кропотливое, но вполне посильное. Достаточно изучить такой процесс, как вентиляция, и подобрать необходимые компоненты. Поэтому создать правильную вентиляцию в гараже своими руками под силу каждому заботливому автолюбителю.

Что же необходимо знать о вентиляционной системе, её видах, особенностях, слабых и сильных сторонах? Прежде всего, известно три типа вентиляционных систем:

1. Естественная
2. Механическая
3. Комбинированная.

Каждый из этих способов имеет свои преимущества и недостатки. Самым распространенным считается естественный способ организации вентиляции.

Схема простейшей вентиляции

Создаем естественную вентиляционную систему

Это — так называемое «типовое решение». Проверенная временем, естественная вентиляция самая простая, довольно эффективная, эргономичная система воздухообмена. Вам ни к чему обращаться за помощью к высококвалифицированным специалистам. Достаточно изучить все тонкости и правильно применить знания на практике.

Пример приточного канала

1. Выполните приточные каналы. Разместите их (или его, в зависимости от размера и особенностей гаражного помещения) со стороны ворот как можно ниже к уровню пола. Воздушный поток будет струиться вдоль автомобиля, поднимаясь выше, и смешиваясь с «отработанным».
2. Вытяжной канал, по которому отработанный воздух будет удаляться из помещения, должен находиться на противоположной стене, под самым потолком. Шлюз необходимо немного выставить над кровлей для нагнетания давления.
3. Оснастите выходной шлюз специальным устройством – дефлектором. Данный агрегат за счет силы ветра будет усиливать тягу.

Положение дефлектора

Это еще не все тонкости. Следует учесть и несколько вспомогательных моментов:

1. Чем выше над кровлей будет находиться вытяжной шлюз – тем эффективнее будет происходить воздухообмен в гаражном помещении.
2. Следует правильно определить разницу высоты между приточным и вытяжным каналами – старайтесь придерживаться 3-х метровой отметки.
3. Закрывайте специальными решетками входной и выходной каналы. Благодаря этому, вы будете защищены от грызунов и попадания внутрь крупного мусора.
4. В качестве воздуховодов используйте асбестовые или оцинкованные трубы. Их диаметр должен напрямую зависеть от размеров вашего гаража.

Решетка от грызунов

Естественная вентиляция далеко не безупречна. Как правило, вытяжной шлюз оснащают дополнительным оборудованием. За счет этого достигается более эффективный воздухообмен.

Добиваемся комбинированной вентиляции

Итак, вы правильно разместили приточный канал подачи воздуха. Теперь позаботьтесь о том, чтобы отработанные воздушные потоки не застаивались внутри гаража.

Для этого вам нужно оборудовать выходной шлюз специальным вытяжным устройством – канальным вентилятором. Он требует малого количества энергии и является довольно эффективным помощником для удаления лишнего воздуха.

Пример комбинированного воздухообмена

Преимущества комбинированной вентиляции

1. Относительно недорогая система
2. Удобство и простота организации
3. Большая эффективность вытяжного шлюза (за счет использования канального вентилятора)
4. Малое потребление электроэнергии.

Теперь мы с вами вплотную приблизились к более совершенному, эффективному, но и более дорогостоящему способу обеспечения эффективного воздухообмена в гараже.

Приборы для вентиляционного контроля

Механическая вентиляция

При помощи специальных приточно-вытяжных устройств мы создаем постоянный искусственный воздухообмен. Особенностью этого способа организации проветривания гаражного помещения является его абсолютная независимость от внешних погодных и климатических условий. Следует перечислить некоторые достоинства этого метода:

1. Вентиляционная система берет на себя еще и отопительные функции
2. Создание постоянного микроклимата внутри гаража
3. Регулирование рабочих режимов вентиляционного оборудования
4. Отличная фильтрация входного воздушного потока
5. Механический воздухообмен является единственным возможным способом организации проветривания подземного гаража.

Виды механической вентиляционной системы

По своим типам, механическая вентиляция может существенно различаться. В настоящее время известно два вида организации механического воздухообмена:

1. Модульный комплекс
2. Моноблочный комплекс.

Канальный вентилятор

Модульная система предполагает размещение отдельных приточных и выводящих блоков, соединенных между собой комплексом специальных фиксирующих и контролирующих приборов-датчиков.

Приточный блок состоит из:

1. Вентилятор
2. Калорифер.

Вытяжной комплекс представляет собой мощный двухскоростной канальный вентилятор, который вытягивает разогретый калорифером воздух наружу.

Устройство модульного вентиляционного комплекса

Моноблочная система включает в себя один блок, совмещающий приточную и вытяжную функции. Если вы остановили свой выбор на моноблочном вентиляционном комплексе, постарайтесь оснастить свой гараж тем моноблоком, который содержит в своем устройстве пластинчатый рекуператор тепла. Тем самым вы сможете существенно сэкономить на потреблении электроэнергии.

Теперь, когда мы рассмотрели особенности различных типов вентиляционных систем, давайте подумаем над тем, как своими руками обеспечить должный микроклимат и смотровой яме.

Моноблок

Вентиляция смотровой ямы

Автолюбители знают, что за годы в смотровой яме скапливается огромное количество влаги и масляных пятен. Это происходит от того, что смотровая яма «выпадает» из общего вентиляционного комплекса. Следует уделить этому моменту отдельное внимание.

Осуществления естественного воздухообмена внутри ямы будет вполне достаточно. Установите в нижнем углу ямы приточную трубу (нет надобности подбирать каналы большого диаметра), и в противоположном верхнем – вытяжную. Этих несложных действий достаточно для того, чтобы обеспечить правильный микроклимат всей смотровой ямы.

Обеспечение правильного воздухообмена

Итак, каким целям должна служить сделанная вами вентиляция?

1. Выведение наружу вредных испарений и неприятных запахов
2. Поддержка рационального режима влажности воздуха
3. Регулярный воздухообмен.

Следует помнить, что именно свободный воздухообмен, а не решенная отопительная проблема, помогут автолюбителю поддерживать автомобиль в надлежащем виде. В отапливаемом гараже техника дольше противостоит коррозии. Однако только правильно организованная система проветривания поможет решить вопрос и предотвратить образование ржавчины.

Обратитесь за практическими рекомендациями к специалистам. Многие из них выкладывают свои видеоуроки по организации вентиляции в свободном доступе в интернете.

Ролик-урок от специалистов по монтажу системы

provozdyx.ru

Вентиляция овощной и смотровой ям в гараже своими руками

Содержание статьи:

При строительстве частного дома необходимо сразу побеспокоиться о монтаже вентиляции гаража, смотровой и овощной ям. Да и имея обычный гараж для автомобиля, убедитесь, что вентиляция в помещении существует.

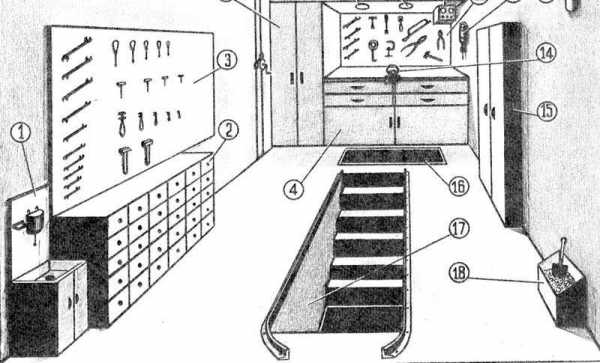

Распространенная схема гаража и ям

Вентиляция в гараже должна быть обязательно, так вы предохраните свою машину от появления на ней конденсата и коррозии. Даже если гараж не отапливаемый, следует побеспокоиться о монтаже вентиляции. Обычно вентиляция гаража своими руками не составит особого труда, так как сделать ее довольно просто. Чаще всего автовладельцы выбирают вентиляцию естественным путем, которая зависит от разницы температур, такая вентиляция гаража своими руками выполняется легко.

Тот, кто делает все впервые, и ни разу не сталкивался с подобной конструкцией, может посмотреть фото вентиляции в гараже. Существуют также другие способы, такие как комбинированная и механическая.

Комбинированная система сочетает в себе естественный воздухообмен и вентилятор, (это видно на фото вентиляции в гараже), а механическая одно или двухканальную систему со специальными установками притока и оттока.

Схема вентиляции гаража изображена на сайте, поэтому вы легко сможете понять, как все устроено. Такая схема вентиляции гаража очень наглядно показывает, как происходит воздухообмен.

Вентиляция в овощной яме и ее устройство в гараже

Некоторые люди хранят овощи в гараже, сделав в дальнем уголке овощную яму. Необходимо обеспечить хорошую циркуляцию воздуха, в противоположных углах помещения, чтобы создать вытяжную и приточную системы. Для этого необходимо две асбоцементных или пластиковых трубы, одна из которых будет выходить из потолка ямы, и быть выше уровня крышки на 30 сантиметров, а вторую, приточную надо установить на расстоянии 20 сантиметров от пола ямы и выходить она будет тоже не более 20 сантиметров от лаза. Таким образом, будет происходить естественная вентиляция в овощной яме.

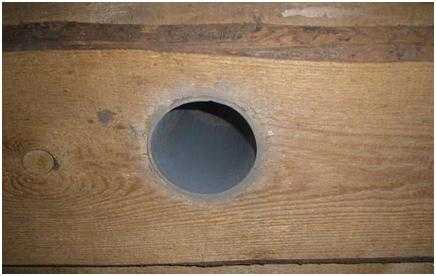

Установка вытяжек в смотровой яме

Если овощной ямы нет, но вы часто ремонтируете машину, вам поможет вентиляция в смотровой яме. Такая вентиляция может быть как естественной, так и принудительной. Такая вентиляция смотровой ямы предусматривается при строительстве гаража.

Если смотровая яма используется постоянно, то ее проветривание, как и вентиляция овощной ямы в гараже обязательны. Для этого можно даже на зиму установить небольшой вентилятор. Кроме этого можно установить специальную систему вытяжек.

Многие используют гараж для всех нужд, и для ремонта машины, и для хранения овощей и солений, а также как мастерскую, поэтому в таком гараже должно быть предусмотрены все возможные вытяжки и вентиляция овощной ямы, дабы исключить сырость, холод и обеспечить себя свежим воздухом.

strojdvor.ru

Как отремонтировать смотровую яму в гараже. Особенности изготовления стенок из бетона. Из чего построить смотровую яму

Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража .

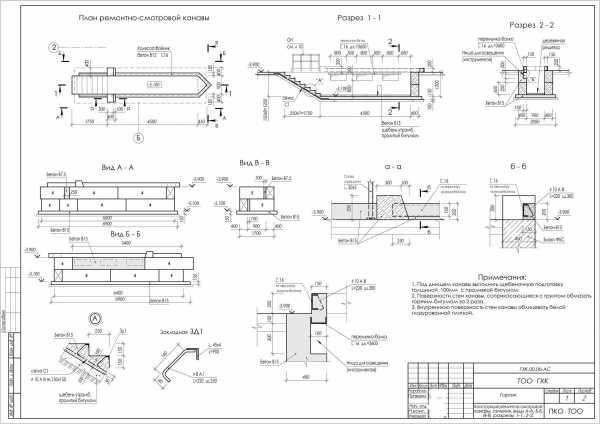

Определение оптимальных размеров и формы смотровой ямы

Готовая смотровая яма должна быть и безопасной, и удобной для использования. Поэтому перед началом работ рекомендуется изучить данные геологических изысканий по состоянию грунта и расположению грунтовых вод под гаражом. Это позволит определить оптимальную глубину ямы. Если грунтовые воды находятся довольно глубоко, то рекомендуемая высота от пола до «потолка» может составлять около 2 м или меньше (рост владельца + 20-30 см). С размерами можно ознакомиться на чертеже.

Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.

Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.

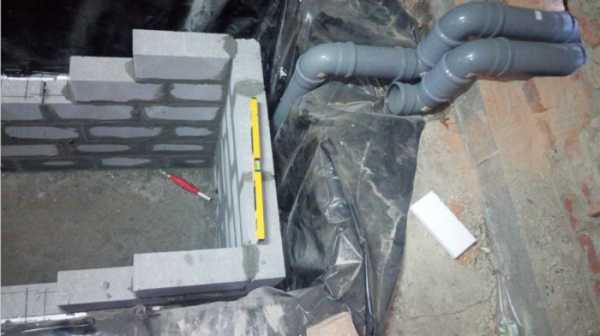

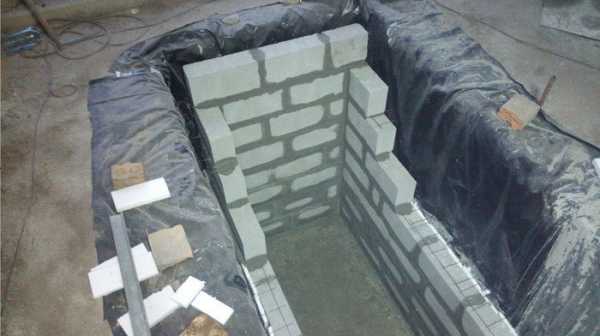

Выкладка стен и ниш в смотровой яме

После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:

1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.

2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.

3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.

Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.

Особенности устройства вентиляции и выбор лестницы

Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.

Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.

Подведение освещения

В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания. При самостоятельном выполнении работ следует изучить вспомогательные видео уроки по созданию правильного освещения в смотровой яме.

Видео строительства смотровой ямы в га

mirhat.ru
