Вытяжная и приточная вентиляция на производстве – виды и классификация, характеристики, инструкция по устройству

виды и классификация, характеристики, инструкция по устройству

Все живое в природе, так или иначе, зависит от чистого свежего воздуха, а человеческий организм устроен так, что ему необходимо ежесекундное насыщение кислородом. Особенно это ощутимо, когда человек переносит физические нагрузки, например, при выполнении какой-либо работы.

Поступление свежего воздуха особенно актуально, если рабочее место расположено в производственном цехе. Оборудование, находящееся в нем, и связанные с ним технологические процессы зачастую являются основным источником попадания в воздух различных ядовитых испарений, газов, грязи пыли, химических примесей. Поэтому вентиляция на производстве – крайне необходимая мера в организации любого технологического процесса.

Ошибочно мнение, что создание вентиляции в производственных помещениях (цехах, участках) практически ничем не отличается от организации процесса кондиционирования, например, офисного или жилого помещения. В этом случае стоит поставить акцент на том, что производственная вентиляция – это не одноразовая мера, а целый комплекс инженерных разработок.

Производственная вентиляция

Вентиляция на производстве выполняет куда более глубокую роль, чем вентиляция (кондиционирование) в каком-либо другом помещении. Именно производственное вентилирование призвано обеспечить бесперебойное очищение воздуха от различных примесей, его функциональную циркуляцию, при этом не нарушая ход технологических процессов, а создавая благоприятные условия для их успешного выполнения.

Вентиляция как инженерно-технологический комплекс подразделяется на два основных вида:

• местная;
• общеобменная.

Основной целью вентиляции местного характера является локализация и последующее удаление вредных веществ непосредственно в самом месте их первоначального образования. Как правило, вредоносный источник со всех сторон закрывается так называемыми щитами, которые образуют колпак. Внутри этого укрытия давление значительно меньше атмосферного, благодаря чему создается разрежение при отсосе воздуха (вредные примеси не поступают в окружающее помещение). Вентиляция местного типа весьма эффективна и при этом ее организация не требует колоссальных финансовых вложений, так как удаление загрязнений из воздуха достигается при его небольшом расходе.

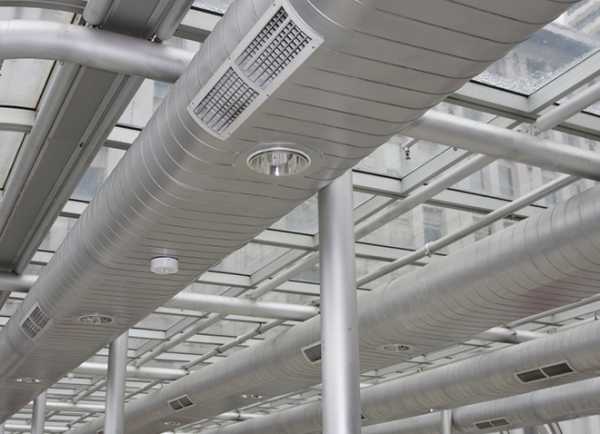

Вентиляция на производстве под потолком

В случаях, когда вредоносные источники не могут быть локализованы в полном объеме, применяется общеобменный тип вентилирования. Из названия становится понятно, что ее целью является комплексная очистка воздуха во всех производственных помещениях, а проводится она путем разбавления общего содержания примесей, грязи пыли, а также влаги и тепла.

Классификация производственной вентиляции по способу действия

По способу воздействия существует следующие виды вентиляции:

1. вентилирование приточного действия;
2. вентилирование вытяжного действия;
3. вентилирование приточно-вытяжного действия.

Приточная вентиляция на производстве призвана обеспечивать свободное поступление свежего воздуха в объемах, достаточных для целевого функционирования производства. Как правило, в системах приточного типа широко используются канальные вентиляторы. Они способны полностью обеспечить принудительное поступление воздуха в цех. Одновременно давление воздуха в разы увеличивается по сравнению с показателями атмосферного давления и, соответственно, происходит неорганизованное, естественное выдавливание загрязненного воздуха через разные выходы, щели и отверстия на улицу или в соседние помещения.

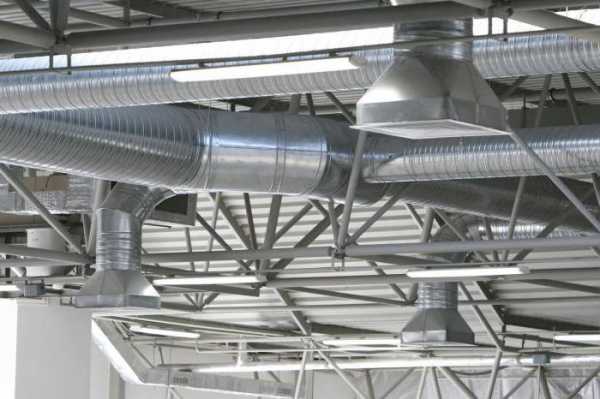

Вытяжная производственная вентиляция

Вытяжная вентиляция на производстве призвана удалять отработанный воздух (с загрязнениями, либо влажный, либо горячий), при этом порции свежего воздуха поступают внутрь помещения неорганизованно, через двери, окна, стеновые проемы и т.д. Такой тип вентиляции особенно эффективен в производствах, технологические процессы которых подразумевают выделение достаточного количества вредных веществ, влаги, тепла, а также присутствие большого скопления людей.

Самая простая установка вытяжного типа состоит из электродвигателя и вентилятора. Если требуется очистить воздух в помещениях большой площади или сложной планировки, тогда минимальный набор добавляется еще специальными фильтрами и разветвленной системой воздуховодов для вывода отработанного воздуха на улицу.

Приточно-вытяжная вентиляция на производстве обеспечивает как поступление свежего воздуха в помещение, так и одновременное удаление из него отработанного. Распространение воздушных потоков может осуществляться двумя способами:

• перемешиванием;
• вытеснением.

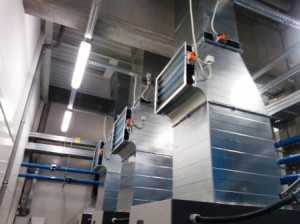

Приточная вентиляция на производстве

В первом случае на потолочных или стеновых площадках производственного цеха или участка монтируются высокоскоростные диффузоры, сквозь которые принудительно поступает уличный воздух. При попадании в закрытое помещение он естественным образом миксуется с отработанным и, уже перемешанный (с загрязнениями), удаляется через специальные диффузионные клапана.

Во втором случае в нижней части помещения (как правило, на поверхности пола) монтируются несколько низкоскоростных воздухораспределителей, которые обеспечивают принудительное поступление приточного воздуха. Так как воздухораспределитель находится внизу, соответственно свежий (охлажденный) воздух распределяется в нижней части помещения, и, следуя законом физики, теплый воздух поднимается вверх и удаляется через вентиляционные отверстия естественным образом.

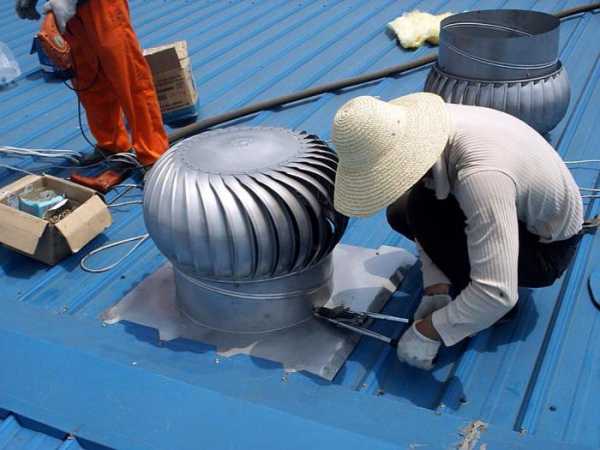

Организация вентиляции естественного типа

Естественная вентиляция на производстве организуется по принципу самовозникающей разницы в давлении воздушных потоков, их направлении и разницы в температурных характеристиках. Примером примитивной вентиляции естественно типа может служить самый простой сквозняк, для получения которого необходимо просто открыть двери и окна в производственном помещении. Такой способ вентилирования еще носит название неорганизованного, так как все построено на элементарных физических явлениях.

Организованный способ естественной вентиляции предусматривает использование специальных коробов с заслонками, с помощью которых можно регулировать силу и степень естественного потока воздуха.

Основным преимуществом вентиляции естественного характера является низкая себестоимость ее организации. Создание такого способа вентилирования не предусматривает покупку специальных фильтров, вентиляторов, воздухообменников, диффузоров и прочих приспособлений. А существенным недостатком является невозможность полного контроля за воздушными потоками, а также низкая степень обновления воздушных масс.

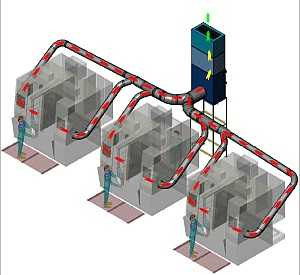

Вентиляция рабочих мест сварочного производства

Вентиляция в сварочном производстве призвана особенно качественно и тщательно очищать воздушные массы от вредных примесей, так как сварочные работы относятся к наиболее вредному для здоровья человека виду работ, в процесс сварки непременно образуются окиси азота, углерода, фтора и много других различных химических соединений.

Вид и организационный тип вентиляции такого цеха зависит, прежде всего, от габаритов и мощности выпуска сварочно-соединяемых изделий.

Если мощность сварочного цеха невелика, а объемы выпускаемой продукции также незначительны, то на сварочном рабочем месте можно организовать вентиляцию местного назначения.


Если технологические процессы предполагает постоянное локальное перемещение рабочих по всей площади цеха, то организация мобильных постов с местной вентиляцией теряет свою актуальность. В этом случае целесообразно организовать вентиляцию общеобменного типа. Как правило, такая вытяжка затрагивает нижнюю и верхнюю часть помещения, а принудительные потоки дополнительно обеспечивают и обогрев помещения, что особенно актуально для сварочных работ в холодное время года.

Производственное вентилирование уже давно перестало быть простой производственной необходимостью. В различных производствах современных направлений (мощностей и объемов) вентиляция стала выступать в роли наиважнейшего инженерного комплекса, потому как правильная организация и последующее выполнение мероприятий по оснащению производства вентиляционными системами способствует созданию здорового микроклимата в цехах и на участках производства. А значит, и дает возможность качественного выполнения технологических процессов, направленная на соблюдение основных положений по технике безопасности, в также способствует правильной организации каждого рабочего места, а главное, исключает нанесение вреда здоровья работнику, задействованному в производстве.

oventilyatsii.ru

Вентиляция производственных помещений — виды систем, требования

На производстве огромная роль отводится вентиляции помещений. Система представляет собой совокупность мер, технических средств и организации ее оптимальной установки и эксплуатации.

Назначение системы:

• Создания и поддержки воздухообмена
• Передвижения потоков воздуха
• Удаление пыли, избыточного тепла, вредных газов
• Образование подходящего микроклимата

От правильного вентилирования промышленных мест зависит соответствующие условия труда работников и исправность механизмов и оборудования.



Виды промышленной вентиляции

Воздухообмен в промышленных местах можно осуществить разными способами. В зависимости от организации устройства, различают три вида производственной вентиляции:

1. Естественная
2. Механическая (искусственная)
3. Смешанная

Каждый вид имеет свои особенности и недостатки, которые следует учитывать при организации системы на производстве.



Естественная вентиляция на производстве

Естественная система функционирует за счет физических свойств колебания давления и температуры воздуха в помещении и за его пределами.

Различается в свою очередь:

• Организованная
• Неорганизованная

Неорганизованной считается, когда воздух попадает в помещение через негерметичные зазоры в конструкции здания, если нет оборудованных приспособлений для вентилирования.

Организованная система вентиляции промышленных помещений

выполняется посредством вытяжных шахт, каналов, форточек и др., с помощью которых можно контролировать количество и силу поступаемого воздушного потока. Над шахтами систем вентилирования часто устанавливают зонт или специальное устройство – дефлектор, для увеличения тяги.



Вентиляция, созданная искусственно (механическая) на производстве

Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:

• Позволяет производить забор воздуха из необходимого места
• Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
• Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией

Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.

Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:

1. Приточная
2. Вытяжная
3. Приточно-вытяжная

В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.



Приточная вентиляция на производстве

Предназначается для снабжения производственного помещения чистым воздухом. Устанавливается преимущественно в местах с повышенными рабочими температурами и небольшой концентрацией вредных веществ. Нечистый воздух удаляется через отводы естественной вентиляции (фрамуги, вентиляционные шахты) подпираемый дополнительно воздушным потоком приточной вентиляции.

По типу устройства различают следующие приточные установки:

• Моноблочная. Данные устройства просты в эксплуатации и обслуживании, однако имеют большую стоимость. При монтаже закрепляют основной блок, к которому подводятся воздуховоды и подключается электрическое питание.
• Наборная. Устройства требуют специальных навыков для установки, относительно недороги в цене.

С помощью приточной вентиляции можно влиять на среду и подвергнуть необходимой обработке: нагреть, осушить, увлажнить, в зависимости от типа производства.

Вытяжная вентиляция на производстве

Выполняет противоположные приточной вентиляции функции. Вытяжная система вентиляции производственных помещений обеспечивает отвод воздуха. На производстве самостоятельно применяется для небольших перемещений воздушного потока. В зависимости от распространённости, различают вытяжные вентиляции:

• Общеобменная. Перемещение воздуха охватывает объём всего помещения

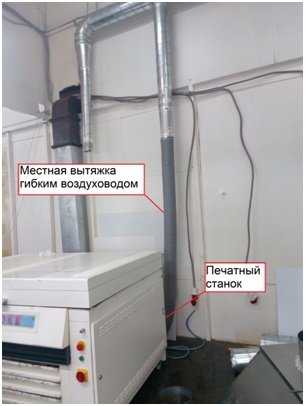

• Местная. Предназначена для удаления воздуха из определенного рабочего места

Преимущественно устанавливается на складах, подсобных помещениях, в местах, где нет большой концентрации вредных газов и примесей. Приток в этом случае поступает методом инфильтрации через каркас здания, окна, фрамуги.

Приточно-вытяжная вентиляция в производственных помещениях

Главная задача приточно- вытяжной системы – обеспечение производственных помещений свежим воздушным потоком и удаление обработанного, загрязненного воздуха. Данный вид системы является наиболее распространенным на производствах с повышенными требованиями к воздухообмену. Необходимо правильный расчет при установке проточно-вытяжной вентиляции на производствах, чтобы потоки воздуха не попадали, без надобности, в смежные помещения и не удалялись оттуда.

Устройства поступления свежего воздуха размещают со стороны обслуживания оборудования, чтобы вредные вещества или теплые пары не попадали на персонал. Необходимы точные расчеты для установки данного вида.



Как рассчитать приточно-вытяжную вентиляцию

Первым делом при проекте приточно-вытяжной вентиляции в промышленных местах определяется источник вредных или опасных веществ. Далее рассчитывается сколько воздуха необходимо отвести из помещения и воздушный приток для безопасной работы работников. В идеале, если на предприятии нет загрязнения среды, то необходимый поток воздуха рассчитывается:

L = N х m

Где:
L – количество используемого воздуха;
N – количество людей, работающих в помещении;
M – расходуемый воздух на одного человека в час.

Количество расхода воздуха на одного человека регулируется санитарными нормами и составляет: 60 м3/ч на одного человека– не проветриваемое помещение, 30 м3/ч – вентилируемое помещение.

Отдельные вещества имеют свои нормы концентрации на производстве. Для того, чтобы количество вредных веществ не превышало допустимые показатели, в производственные места подается чистый воздушный поток, который вычисляется по формуле:

L = Mв / (yпом – yп),

Где:
L – необходимое количество свежего воздуха для подачи м3/ч;
Mв – вредные вещества, попадающие в помещение, мг/ч;
yпом – удельная загрязненность всей площади производства, мг/м3;
yп – количество данного вещества в поступаемом воздушном потоке, мг/м3.

Для создания правильного воздушного баланса, необходимо учитывать количество вредностей и локальных отсосов, чтобы точно рассчитать сколько должно поступить свежего воздуха.

Требования к системе вентиляции на производстве

Регулируются системы специальными санитарными нормами, которые раскрыты в СНиП «Вентилирование специальных и производственных зданий». Основные положения, которые следует выделить:

1. Монтаж в промышленных местах должен производиться в любом производстве, невзирая на количество работников и загрязненность. Необходимо это в целях безопасности при возникновении аварии или пожара для возможности очистки требуемого места
2. Сама система не должна стать причиной загрязнения. В новых технологиях это исключено. Требования применимо к более старым, требующим замены устройствам
3. Шум вентиляционной установки должен соответствовать нормам и не усиливать шум от производства
4. С преобладанием загрязнения воздушной среды, количество вытягиваемого воздуха должно быть больше приточного. Если место чистое, то ситуация должна быть противоположная, приток больше, а вытяжка меньше. Необходимо это для избегания попадания загрязненного воздушного потока в находящиеся рядом с этими местами. В большинстве остальных случаев необходимо соблюдать баланс притока и удаления воздушной среды
5. Согласно нормам, не меньше 30 м3/ч на одного человека свежего воздуха, при увеличенных площадях производственных местах, количество чистого подаваемого воздуха следует увеличивать
6. Количество входящего чистого воздуха на человека должно быть в достаточном объёме. Расчетами устанавливается скорость подачи воздушного потока и его масса. В учет берутся следующие факторы: влажность, избыточное количество тепла и загрязненность среды. В случае, если наблюдаются несколько или все вышеперечисленные факторы, то рассчитывается количество притока по превосходящей величине.
7. Устройство и вид системы на каждом производстве регулируются СНиП. Можно установить любую систему, если проектирование произведено с соблюдением законов и норм



Аварийная вентиляция на производстве

Является самостоятельной установкой, которая необходима для обеспечения безопасных условий труда на производстве с вероятностью выброса вредных и опасных веществ.

Устройство аварийной системы работает только на вытяжку. Необходимо это для избегания попадания загрязненного воздуха в разные места.

Вентиляция производственных помещений трудоемкий и энергозатратный процесс, который требует специализированных знаний и навыков. Независимо от вида и типа устройства вентиляции на производстве, необходимо соблюдение двух главных факторов: правильное конструктивное исполнение и функциональность. При соблюдении этих условий правильный и здоровый микроклимат обеспечен.

vent-vozduh.ru

2.4. Вентиляция производственных помещений

Лекция 7. Вентиляция

1.Вентиляция производственных помещений

2.Назначение и классификации систем вентиляции

3.Естественная вентиляция

4.Искусственная вентиляция

2.4.1. Назначение и классификация систем вентиляции

Для поддержания требуемых параметров чистоты воздуха и параметров микроклимата производственного помещения применяют различные виды вентиляции. Вентиляция – это организованный воздухообмен, заключающийся в удалении из рабочего помещения загрязненного воздуха и подаче вместо него свежего наружного воздуха. В зависимости от способа перемещения воздуха вентиляция может быть естественной или механической.

2.4.2. Естественная вентиляция

Естественная вентиляция осуществляется за счет разности температур воздуха в помещении и наружного воздуха (тепловой напор) или действия ветра (ветровой напор). Естественная вентиляция может быть неорганизованной и организованной. При неорганизованной вентиляции неизвестны объемы воздуха, которые поступают и удаляются из помещения. Воздухообмен зависит от направления и силы ветра, температуры наружного и внутреннего воздуха. Организованная естественная вентиляция называется аэрацией. Для аэрации в стенах здания делают отверстия для поступления наружного воздуха, а в верхней части здания устанавливают специальные устройства (фонари) для удаления отработанного воздуха. В результате этого необходимо рассчитать площади приточных и вытяжных аэрационных отверстий, обеспечивающих нужный воздухообмен.

2.4.3. Искусственная вентиляция

Искусственная (механическая) вентиляция в отличии от естественной, предоставляет возможность очищать воздух перед его выбросом в атмосферу, улавливать вредные вещества непосредственно около мест их образования, обрабатывать приточный воздух (очищать, подогревать, увлажнять) более целенаправленно подавать воздух в рабочую зону.

Общеобменная искусственная вентиляция обеспечивает создание необходимого микроклимата и чистоту воздушной среды во всем объеме рабочей зоны помещения. Она применяется для удаления избыточного тепла при отсутствии значительных токсических выделений, а также в случаях, когда характер технологического процесса и особенности производственного оборудования исключают возможность использования местной вытяжной вентиляции. Различают четыре основные схемы организации воздухообмена при общеобменной вентиляции: сверху вниз, сверху вверх, снизу вверх, снизу вниз.

Рис. 2.4.1. Схема организации воздухообмена при общеобменной вентиляции

Схемы сверху вниз и сверху вверх целесообразно применять в случае, если приточный воздух в холодный период имеет температуру ниже температуры воздуха в помещении. Приточный воздух, прежде чем достичь рабочей зоны, нагревается за счет воздуха помещения. Другие две схемы рекомендуется использовать тогда, когда приточный воздух в холодный период подогревается и его температура выше температуры внутреннего воздуха.

Если в производственных помещениях выделяются газы с плотностью, превышающей плотность воздуха, то общеобменная вентиляция должна обеспечивать удаление 60% воздуха из нижней зоны помещения и 40% — из верхней. Если плотность газов меньше плотности воздуха, то удаление загрязненного воздуха осуществляется в верхней зоне.

Общеобменная приточно-вытяжная вентиляция состоит из двух установок: для подачи чистого воздуха и отвода загрязненного. Отношение этих двух потоков называют вентиляционным воздушным балансом. Этот баланс может быть уравновешенным (если приток равен вытяжке), положительным (если преобладает приток) и отрицательным (если преобладает вытяжка).

Местная вентиляция также бывает приточной в виде воздушного душирования (когда свежий воздух подают в зону дыхания работающего) или вытяжной (когда загрязненный воздух удаляют от источника выделения вредных веществ при помощи вытяжных зонтов, панелей, щелей и др.).

Приточная вентиляция. Схема приточной механической вентиляции (рис 2.4.2) включает воздухозаборное устройство 1; фильтр для очистки воздуха 2; воздухонагреватель (калорифер) 3; вентилятор 5, сеть воздуховодов 4 и приточные патрубки с насадками 6. Если нет необходимости в подогреве приточного воздуха, то его пропускают непосредственно в производственные помещения по обводному каналу 7.

Воздухозаборные устройства необходимо располагать в местах, где воздух не загрязнен пылью и газами. Они должны находиться не ниже 2 м от уровня земли, а от выбросных шахт вытяжной вентиляции: по вертикали — ниже 6 м и по горизонтали — не ближе 2,5 м.

Приточный воздух направляется в помещение, как правило, рассеянным потоком для чего используются специальные насадки.

Рис. 2.4.2. Схема приточной вентиляции

Вытяжная и приточно-вытяжная вентиляция. Вытяжная вентиляция (рис. 2.4.3.) состоит из очистительного устройства 1, вентилятора 2, центрального 3 и отсасывающих воздуховодов 4.

Рис 2.4.3. Схема вытяжной вентиляции

Воздух после очистки необходимо выбрасывать на высоте не меньше чем 1 м над коньком крыши. Запрещается делать выбросные отверстия непосредственно в окнах.

В условиях промышленного производства наиболее распространена приточно-вытяжная система вентиляции с общим притоком в рабочую зону и местной вытяжкой вредных веществ непосредственно от мест их образования.

В производственных помещениях, где выделяется значительное количество вредных газов, паров, пыли вытяжка должна быть на 10% большей, чем приток, чтобы вредные вещества не вытеснялись в смежные помещения с меньшей токсичностью.

В системе приточно-вытяжной вентиляции возможно использование не только наружного воздуха, но и воздуха самих помещений после его очистки. Такое повторное использование воздуха помещений называется рециркуляцией и осуществляется в холодный период года для экономии тепла, необходимого для подогрева приточного воздуха. Однако возможность рециркуляции оговаривается целым рядом санитарно-гигиенических и противопожарных требований.

Местная вентиляция

Местная вентиляция может быть приточной и вытяжной.

Местная приточная вентиляция, при которой осуществляется концентрированная подача приточного воздуха заданных параметров (температуры, влажности, скорости движения), выполняется в виде воздушных душей, воздушных и воздушно-тепловых завес.

Воздушные души используются для предотвращения перегрева рабочих в горячих цехах, а также для образования так называемых воздушных оазисов (участков производственной зоны, которые резко отличаются своими физико-химическими характеристиками от остального помещения).

Воздушные и воздушно-тепловые завесы предназначены для предотвращения проникновения в помещения значительных масс холодного наружного воздуха при необходимости частого открывания дверей или ворот. Воздушная завеса создается струей воздуха, которая направляется из узкой длинной щели, под некоторым углом навстречу потока холодного воздуха. Канал с щелью размещают сбоку или внизу ворот или дверей (рис. 2.4.4).

Рис. 2.4.4 Воздушно-тепловые завесы:

а — с нижней подачей воздуха, б — с боковой двухсторонней подачей воздуха; в — с боковой односторонней подачей воздуха

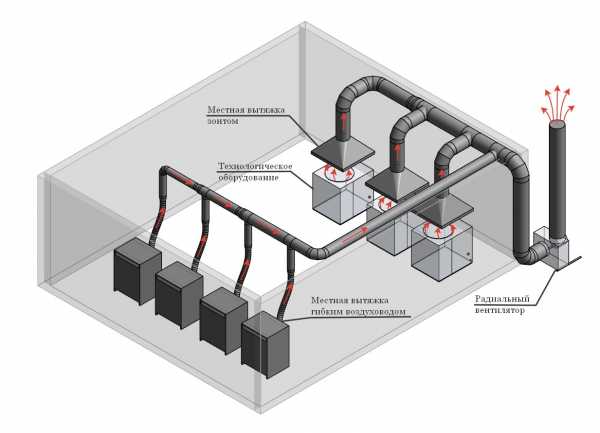

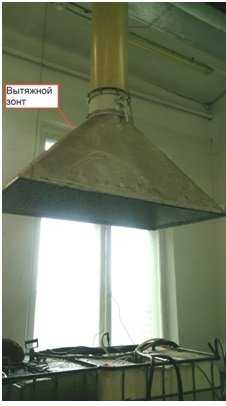

Местная вытяжная вентиляция осуществляется при помощи местных вытяжных зонтов, всасывающих панелей, вытяжных шкафов, бортовых отсосов (рис. 2.4.5) и других устройств.

Конструкция местного отсоса должна обеспечить максимальное улавливание вредных выделений при минимальном количестве удаляемого воздуха. Кроме того, она не должна быть громоздкой и мешать обслуживающему персоналу работать и следить за технологическим процессом Основными факторами при выборе типа местного отсоса являются характеристика вредных выделений (температура, плотность паров, токсичность), положение рабочего при выполнении работы, особенности технологического процесса и оборудования.

а б в г

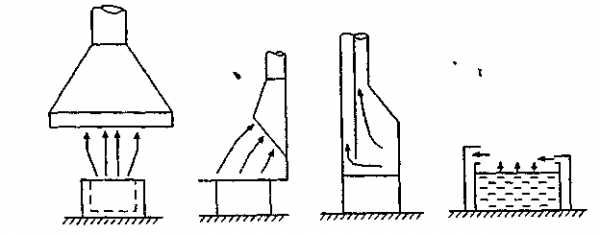

Рис 2. 4.5. — Примеры местной вытяжной вентиляции

а — вытяжной зонт, б — всасывающая панель в — вытяжной шкаф с комбинированной вытяжкой г — бортовой отсос с передувом

По степени изоляции области действия местной вытяжной вентиляции от окружающего пространства различают отсосы открытого типа и отсосы от полых,укрытий (рис 2.4.6.).

Рис 2.4.6. Классификация местных отсосов

studfiles.net

виды, особенности, инструкция по устройству

Человек большую часть дня проводит на работе. В любой организации должны соблюдаться необходимые санитарно-гигиенические требования. Только при этих условиях можно гарантировать обустройство безопасного и комфортного места для работы. Очень остро этот вопрос стоит на промышленных предприятиях, поэтому вентиляция производственных помещений должна быть оборудована там по всем правилам.

Виды вентиляционного оборудования

Вентиляция – это процесс, который должен создать благоприятную атмосферу в помещениях. На промышленных предприятиях часто наблюдается содержание различных вредных примесей в воздухе, а они порой не совсем безопасны для здоровья работников. Без качественной циркуляции атмосфера на таком предприятии будет неподходящей для работы.

К классификации этого процесса можно подойти с различных сторон и в зависимости от критерия, виды вентиляции могут быть разные.

По способу организации воздухообмена она бывает: естественная и принудительная.

По назначению система может быть:

• Приточная.
• Вытяжная.

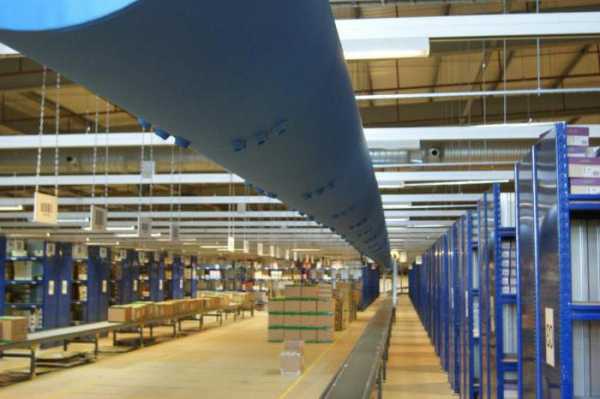

Система вентиляции на производстве

По площади, которая вентилируется:

• Общеобменная.
• Местная.

Согласно конструкции вентиляционной системы она может быть:

• Канальная.
• Бесканальная.

Прежде, чем определиться с выбором, необходимо обратить внимание на:

1. Площадь промышленного предприятия.
2. Высоту потолков.
3. Количество работников.
4. Расположение рабочих мест.
5. Длительность смены.
6. Виды работ, выполняемых на предприятии.

Воздухообмен естественным путем

Естественная вентиляция на предприятиях основывается на естественной тяге, но она находится в зависимости от некоторых условий:

• Насколько отличается температура воздуха на улице от температуры на производстве.
• Скорость ветра.

Простота и доступность естественной системы не потребует от руководства предприятия лишних затрат для ее оборудования. Нет необходимости тратить электричество на ее работу. Плохо только то, что эффективность ее работы полностью зависит от погоды и времени года.

Вентиляционная система

Для более качественной естественной вентиляции надо располагать оборудование так, чтобы воздушный поток свободно мог циркулировать между рядами. Напротив проходов в стенах делают окошки, через них и поступает чистый воздух. Кроме этого, в цехах обязательно наличие форточек или фрамуг, которые надо регулярно открывать. Только надо следить за температурой в помещениях.

Недостатки и плюсы естественной воздухоносной системы

Для оборудования такого типа воздухообмена не требуется дополнительных затрат. С помощью него можно легко организовать очищение больших помещений. Искусственная вентиляция в этом случае потребовала бы установки специального оборудования и большого расхода электроэнергии. Кроме этого, надо иметь еще в штате людей, которые бы обслуживали все эти приборы.

Несмотря на положительные стороны такого воздухообмена, недостатки всегда можно найти. Например, используя естественную систему, невозможно отрегулировать влажность на предприятии. Естественная циркуляция воздуха не сможет очистить его от пыли, а также невозможно обеспечить приток к определенным зонам в цехах.

Разновидности вентиляции

В зависимости от того, как организован воздухообмен, системы вентиляции для производственных помещений могут быть разными. Оборудовать механическую вентиляцию можно в виде:

• Приточной.
• Вытяжной.
• Смешанной.

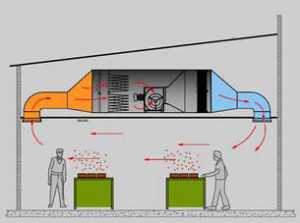

Производственная установка вентиляции

Если оборудована приточная система, то свежий воздух подается внутрь помещения вентилятором, то есть автоматически, регулируя давление и поток. Отработанный воздух выходит самостоятельно через различные отверстия и щели. В этом варианте имеется возможность регулировать количество поступающего воздуха, используя задвижки, их обычно устанавливают на вентиляционных трубах.

Приточная циркуляция обычно устанавливается в тех зонах производства, куда нежелательно поступление вредных веществ из смежных помещений или зон. Также она помогает не допустить приток остывшего воздуха с улицы, поэтому довольно часто ее можно видеть в помещениях на предприятии, где достаточно тепло.

Вытяжная вентиляция на производстве осуществляется с точность до наоборот. Грязный воздух выводится на улицу через вентиляционные отверстия с помощью вентилятора. Чистый воздух заходит естественным путем через оконные проемы, двери и из соседних помещений.

При совмещенной системе приток и отток воздуха происходит через разные воздухоотводы принудительным путем. При организации такого типа системы должны выполняться определенные требования. Объем выходящего и поступающего воздуха должен быть практически одинаковым.

Механическая вентиляция – это, конечно хорошо, она по сравнению с естественной:

• Не зависит от времени года и погоды за окнами предприятия.
• Можно всегда подогреть воздух, поступающий внутрь.
• Можно очищать поступающий воздух от пыли.
• Прежде, чем выпустить отработанный воздух с вредными и ядовитыми веществами, можно его очистить.

Производственная установка для предприятия

Имеются, конечно, и свои недостатки:

• Шум во время работы.
• Небольшой объем воздуха, который может пройти через такую вентиляционную систему.
• Приличные материальные затраты.
• Много расходуется электроэнергии.

Местная вентиляция

Практически на каждом предприятии имеются зоны или цеха, где организовано вредное производство. В целях нераспространения вредных веществ по всей территории предприятия предусмотрен этот вид вентиляции. Она удаляет ядовитые вещества сразу из того места, где они образуются.

Местная система может быть нескольких разновидностей:

• Воздушный душ.
• Завеса.
• Вытяжные зонты.
• Отсасывающие панели.
• Отсосы.
• Вытяжные шкафы.

В приточной вентиляции разновидностью воздухообмена являются воздушный душ или оазис. В этих системах воздушный душ поставляет чистый воздух к рабочим местам и при этом происходит снижение температуры в зоне притока. Оазис – это система, подающая охлажденный воздух, разделенная перегородками. Еще разновидностью местной системы циркуляции является воздушная завеса, она способна изменить направление движения воздушных масс. Местная вентиляция не только позволяет эффективно избавить помещение от ядовитых веществ, но и сделать это достаточно экономично.

Общеобменная вентиляция менее эффективна по сравнению с местной, так как она просто меняет воздух во всем помещении одновременно. Происходит так называемое разбавление вредных веществ чистым воздухом. На многих химических предприятиях выделение вредных веществ может сильно варьировать, что делает использование общеобменной вентиляции совсем неэкономным.

Также в сильно больших производственных помещениях и там, где количество работающих людей небольшое, не имеет смысла использовать общеобменную вентиляцию. Достаточно установить местную систему в местах наибольшего скопления работников.

Эффективность вентиляции

Независимо от типа вентиляции она, прежде всего, должна быть качественной и эффективной. Для выполнения этих условий необходимо, чтобы еще на этапе ее проектирования были выполнены некоторые рекомендации:

1. Объем поступающего воздуха должен соответствовать тому количеству воздуха, который удаляется из помещений. Бывают случаи, когда необходимо сделать эти объемы разными, но все это заранее предусматривается.
2. Приточную вентиляционную систему и вытяжную надо располагать правильно. Чистый воздух должен подходить, прежде всего, туда, где отсутствуют вредные выделения, а отток должен быть максимальным в местах образования ядовитых веществ.
3. Вентиляционная система не должна влиять существенно на температурный режим производственных помещений.
4. Шум, издаваемый вентилирующими устройствами, не должен превышать допустимые нормы.
5. Монтаж должен обязательно предусмотреть вопросы противопожарной безопасности.
6. Вентиляция должна легко обслуживаться.
7. Эффективность работы системы должна быть максимальная.

Если вентиляция производственных помещений на предприятии работает исправно и эффективно, то можно не опасаться за микроклимат в цехах. Необходимо помнить, что производительность работы рабочих напрямую зависит от атмосферы на предприятии. Забота о здоровье своих подчиненных — прямая обязанность руководителей предприятия.

oventilyatsii.ru

разновидности, характеристики, инструкция по выбору

О том насколько важна производственная вентиляция, сомневаться не приходится, поскольку это обязательный фактор безопасности и здоровья работников на производстве. Достаточно часто на промышленных предприятиях люди работают с вредными для здоровья составами, металлами, примесями и система вентилирования таких помещений должна быть на высоком уровне.

Производственная вентиляция

Типы систем вентиляции на производстве

Разумеется, в производственных помещениях к вентиляции предъявляются не только высокие требования. Учитывая большую площадь и зачастую сложные условия работы, вентилирование производственных помещений осуществляется несколько иными способами, чем для жилого дома, например.

Можно выделить следующие виды производственной вентиляции:

1. Естественная.
2. Механическая.

В зависимости от того, какой способ циркуляции избран для данного помещения, вентиляция делится на местную и обще обменную.

А уже сами системы для вентилирования воздуха в производственных помещениях подразделяются на:

• вытяжные установки – которые принудительно осуществляют отток больших объемов воздуха из цеха или любого другого помещения.
• приточные установки – они в свою очередь обеспечивают бесперебойное поступление свежего воздуха в вентилируемое помещение.

Производственные помещения с естественной вентиляцией

В основе естественной вентиляции лежит воздухообмен, основанный на разности температур. Данный показатель сказывается, прежде всего, на разном удельном весе воздуха, внутри производственного цеха и снаружи. Эффективность работы такой системы зависит от разницы этих параметров. То есть чем больше разница в удельном весе и температуре, тем больше эффективность работы данной системы.

Схема производственной вентиляции

Данная система проветривания может быть организованной и неорганизованной. В первом варианте поступление воздушных объемов осуществляется через не плотности между окнами или дверями, а также при открывании форточек или дверей. Приток свежего воздуха улучшают устройством специальных вентиляционных шахт, а сами шахты или каналы дополнительно снабжаются специальными насадками, их еще называют дефлекторами.

Данная система, даже организованного типа может быть применена только в производственных зданиях, имеющих небольшую площадь. Наиболее часто ее используют в мастерских сельскохозяйственного назначения или фермах.

В цехах же небольшой площади естественная вентиляция осуществляется способом аэрации. Расчет системы вентиляции производственных помещений при использовании данного метода заключается в расположении на определенной высоте окон, а также специальных проемов, величина которых зависит от размеров самого помещения.

Например, небольшой цех, в котором вентилирование будет осуществляться путем аэрации, должен быть обустроен проемами, имеющими специальные фрамуги. Непосредственно сами проемы должны быть смонтированы в двух уровнях. При этом высота первого уровня должна варьироваться в пределах от 1 до 1,5 метров от пола, а второго уровня от 4 до 6 метров от того же пола.

Система вентиляции на производстве

Перекрытия в цехе должны быть в верхней части оборудованы фрамугами, с так называемыми аэрационными фонарями с фрамугами, открывающимися до необходимого значения.

Данный способ не применим для производственных площадей, в которых содержатся вредные вещества или пары отработанных газов, загрязняющих атмосферу. Естественная циркуляция не предусматривает очищения воздуха, поэтому для таких помещений должны устраиваться более сложные системы вентилирования с обязательными фильтрами для очистки воздуха, как в помещении, так и при выходе из него.

Производственные помещения с механической вентиляцией

Производственная вентиляция, осуществляемая данным методом, имеет большую производительность по сравнению с естественным способом. Кроме того, здесь применяется специальное оборудование, которое очищает поступающий извне воздух от пыли и грязи, а отработанный воздух, выбрасывающийся в атмосферу, также в обязательном порядке проходит через специальную систему очистки.

Данные системы монтируются таким образом, чтобы они не просо очищали воздух а и препятствовали выбросу вредной пыли или паров непосредственно в само рабочее помещение.

К элементам установок с механической вентиляцией относятся воздухозаборники. вентиляторы, вентиляционные каналы, фильтры для очищения воздуха от вредных примесей и, конечно же, устройство для оттока отработанного воздуха.

Расчет систем производят таким образом, чтобы воздух снаружи подавался к месту наибольшей концентрации вредных веществ. Наиболее часто приточные каналы выполняются из обычной стали. Но если в рабочем цехе присутствуют агрессивные реагенты, например, пары щелочи, то монтаж приточных вентиляционных каналов должен осуществляться только из нержавеющей стали, керамики или пластика.

В холодный период года большие воздушные объемы, поступающие в цеха, обычно нагревают, используя для этого калориферы. При этом чтобы на производстве не получилось так, что за счет подогрева воздух становится слишком сухим, его пропускают через специальные камеры орошения. Проходя через данные устройства, он увлажняется за счет воды или пара.

Рециркуляция производственных помещений

Вентиляция производственных помещений данным способом осуществляется путем кругооборота воздуха. При применении данного способа экономится энергия, которая идет на подогрев воздуха в холодное время года. В этом случае осуществляется непрерывный кругооборот воздуха. Поступающий в помещение очищенный уличный воздух, выходит через специальную установку, очищается и снова попадает внутрь рабочего помещения.

Но использование такой системы также имеет свои ограничения. Например, использовать метод рециркуляции запрещено в тех цехах, где воздух может иметь неприятные запахи или разнообразные микроскопические грибки. Если в рабочем цехе содержатся вещества, принадлежащие к 1-му, 2-му или 3-му классу опасности рециркуляционный метод использовать также запрещено.

Кондиционирование производственного помещения

Кондиционирование производственных помещений

В этом случае на производстве устанавливаются мощные системы, которые настраиваются специально для созданий благоприятного микроклимата. В настройках устанавливаются соответствующие параметры температуры воздуха, влажности и циркуляции внутри помещения. В трудных условиях труда с материалами повышенной загрязненности или опасности к установкам выдвигаются дополнительные требования, поскольку они должны обеспечить дополнительную ионизацию воздуха и очистку от бактерий.

На производстве кондиционирование используют в основном либо для поддержания необходимой влажности (когда например, работы осуществляются на прецизионном оборудовании), либо для обеспечения определенных санитарных условий. Как правило, такие возможности доступны только системам кондиционирования.

Системы вентиляции производственных помещений, основанные на кондиционировании воздуха, подразделяются на общие и местные. В системах общего типа установка устанавливается в специально выделенном для нее помещении, а приток и отток воздушных потоков осуществляется через воздуховодные каналы. При местном типе, установка для кондиционирования устанавливается непосредственно в цехе, и вентиляция осуществляется без воздуховодов.

Этот способ сегодня является наиболее дорогостоящим, как в установке, так и в обслуживании. Но этот самый оптимальный вариант при создании в производственных помещениях климата, требуемого нормами в гигиеническом отношении.

Стоит отметить, что практика показала: данные установки вполне окупаются со временем, поскольку на производстве создается именно тот микроклимат, способствующий повышению работоспособности персонала. Улучшение условий труда сказывается не только на самочувствии, но и на производительности, которая вполне естественно становится выше.

Как показывает статистика сегодня, на производствах, где помещения имеют высокий уровень теплогазовыделений, все больше предприятий стали устанавливать именно данные установки. Только мощное оборудование способно обеспечить те условия комфортной работы в сложной рабочей обстановке.

В настоящее время к вентиляции производственных помещений предъявляются особые требования: это и оборудование для вентиляции, вентиляционные каналы и шахты и эффективность работы систем.

oventilyatsii.ru

Производственная вентиляция

Работа на заводах и других производственных предприятиях часто предполагает использование вредных для человека веществ, образование токсичных испарений, неприятные запахи. Всё это опасно для жизни и здоровья работников, поэтому в подобных помещениях должна быть установлена система вентиляции, которая будет обеспечивать воздухообмен нужной интенсивности, и создаст комфортные условия работы для людей.
Даже если требуется присутствие только одного человека, требования к вентиляции производственных помещений должны быть соблюдены. Для производственных помещений требования к микроклимату устанавливаются в зависимости от категории работ. Ниже приведена таблица нормативных параметров в соответствии со СНиП 41-01-2003.

Категория работ	Температура воздуха на постоянных рабочих местах, °С	Температура воздуха в рабочей зоне, °С	Максимальная скорость воздуха, м/с	Максимальная влажность воздуха, %
Легкая	28 – 31 °С	выше на 4°С	0,2 – 0,3 м/с	75%
Средней тяжести	27 – 30 °С	выше на 4°С	0,4 – 0,5 м/с	75%
Тяжелая	26 – 29 °С	выше на 4°С	0,6 м/с	75%



Виды производственной вентиляции

Есть несколько особенностей, по которым можно выделить несколько видов вентиляции производственных помещений.

По принципу работы — на естественные и механические.
Естественная вентиляция происходит за счёт разницы температур у разных воздушных потоков или благодаря специальному расположению окон в помещении. Но эта система не отличается эффективностью, поэтому на производствах, связанных с выбросом вредных веществ, используется механическая вентиляция. Она не только очищает воздух, но и препятствует попаданию вредных испарений в рабочие помещения, гарантирует безопасность трудящихся.


Естественная вентиляция на производстве

По организации воздухообмена – на общеобменные и местные.
Общеобменная вентиляция производственных помещений создаёт равномерный воздухообмен, при этом все параметры: температура, влажность, скорость движения воздуха становятся одинаковыми в любой точке помещения. Эта система позволяет быстро избавляться от небольших загрязнений.

Если в определённом месте выделяется много вредных веществ и испарений, то местная вентиляция просто необходима. Она предназначена для очищения небольшого объёма воздуха, располагается рядом с устройством, загрязняющим воздух. Её можно комбинировать с общей вентиляцией для достижения лучшего результата. Местная вытяжка осуществляется либо вытяжным зонтом, устанавливаемым непосредственно над оборудованием, либо гибким воздуховодом, подключаемым к выхлопному отверстию на оборудовании.


Местная вытяжка через вытяжной зонт   Местная вытяжка от оборудования

Если вредные вещества выделяются в нескольких точках помещения, то гораздо эффективнее будет работать более локальная система вентиляции. Она представляет собой вытяжной зонт, монтируется в непосредственной близости от источника выделений.

Для того чтобы рассчитать мощность вытяжного устройства, нужно знать размеры источника выброса, а так же его технологические характеристики: электрическую/тепловую мощность, концентрацию выделяемых вредных веществ и т.п. Габариты зонта должны превышать габариты источника выброса на 10 – 20 см с каждой стороны.

По типу устройства – на приточные, вытяжные и приточно-вытяжные.

На предприятиях чаще всего используется именно последняя разновидность: она представляет собой комбинацию функций вытяжной, приточной вентиляции производственных помещений, то есть обеспечивает полноценный обмен воздуха, а не только вывод загрязнённых воздушных масс или подачу чистого воздуха.

1. Вытяжная вентиляция производственных помещений принудительно удаляет воздух из помещения, организованного притока воздуха нет. Система обеспечивает только вывод воздуха, удаление загрязнений, а подача воздуха происходит через щели, форточки, двери.
2. С приточными системами этот принцип работает с точностью наоборот: воздух, подаваемый снаружи, вызывает слишком большое давление в комнате и лишний воздух сам удаляется через те же зазоры в стенах, дверных и оконных проёмах.



Обе эти системы мало результативны, а для производств, в процессе работы которых выделяются опасные вещества они не могут быть применены, ведь велика вероятность, что вредный воздух попадёт в рабочую зону. К тому же для организации рабочей вытяжной системы на производстве, нужно будет задействовать оборудование большой электрической мощности, потому что они будут подвергаться серьёзным нагрузкам. Также потребуется организация распределительной системы воздуховодов.

Производственная вытяжная система

Расчёт вентиляции производственного помещения

При расчёте вентиляции производственного помещения нужно определить, какой тип системы требуется: общеобменный или местный.

Расчет общеобменной системы производится по следующим формулам:

L = l * n, где
L – необходимый расход воздуха на помещение

n – количество людей в помещении

l – удельный расход воздуха из расчёта на одного человека (в соответствии со  СНиП 41-01-2003).

Эта расчётная формула относится к производствам, на которых не выделяется вредных веществ. В противном случае, расчёт вентиляции производственных помещений будет производится для каждого вида веществ следующим образом:

L = Lм.в. + (mв.в. – Lм.в. (Cу.в. – Cп.в.))/(C1 – Cп.в.)

L_м.в.  – расход воздуха удаляемый местными вытяжками, м³/ч;

m_в.в. – вредные вещества поступающие в помещение снаружи, мг/ч;

C_у.в  – концентрация вредных веществ в удаляемом воздухе, мг/м³;

C_п.в  – концентрация вредных веществ в приточном воздухе, мг/м³;

C₁– требуемая концентрация вредных веществ в помещении, мг/м³;

Если в процессе работы объекта выделяется не одно, а несколько вредных веществ, то объём воздухообмена рассчитывается для каждого из них по выше приведённой формуле, а затем полученные значения суммируются.



Проектирование и монтаж системы вентиляции на производстве

В планировании и установке вентиляции на производстве есть несколько этапов:

• Подготовка и утверждение технического задания на проектирование вентиляции (содержит в себе технологические характеристики оборудования, требования по воздухообмену и т.п.)
• Стадия проектирования. Производится аэродинамический расчет системы для определения размеров воздуховодов и характеристик оборудования. Подбираются вентиляционные агрегаты и дополнительные компоненты для балансировки и наладки системы. Выбирается система управления вентиляцией. Именно на стадии проекта систему можно сделать энергоэффективной и соответственно не дорогой в обслуживании.
• Закупка и поставка материалов и оборудования. Осуществляется по заранее подготовленной спецификации, после согласования с Заказчиком.
• Монтажные работы. Проведение монтажа – один из самых ответственных этапов во всем проекте. Монтаж должны выполнять квалифицированные специалисты, иначе система может не только не выдать проектные расходы, но и вовсе выйти из строя.
• Пуско-наладка. Любая система вентиляции имеет систему пуска и управления. Так же для выхода на проектные мощности, систему воздуховодов требуется отбалансировать.

Подробнее в статье «Монтаж промышленной вентиляции»

Проектирование системы подразумевает на только расчёт, но и распределение основных узлов системы на схеме.

Схема вентиляции на производстве



Вы можете бесплатно получить эскизный проект и стоимость вентиляции на Вашем производстве

Перейти

Требования к вентиляции в производственных помещениях

Согласно СНиП 41-01-2003 в производственных помещениях должны быть учтены следующие условия:

• Уровень шума от оборудования, в том числе вентиляционного не должен превышать 110 дБА.
• Система не должна быть взрывоопасна.
• Вентиляция должна удалять вредные вещества без их попадания в рабочую зону.
• Устройства должны быть ремонтопригодны.
• Оборудование системы должно пройти гигиеническую и пожарную сертификацию, подтверждающую, что они сделаны из безопасных для человека материалов.
• Воздуховоды, которые выводят вредные для человека или взрывоопасные испарения могут быть пересечены трубопроводами с теплоносителем только при условии, что температура последнего будет ниже температуры воспламенения вещества более, чем на 20 °С.
• Воздуховоды должны быть покрыты материалами, устойчивыми к коррозии или сделаны из них. Если проход окрашен горючей краской, то покрытие не должно превышать 0,2 мм в толщину.
• В холодное время года температура производственного помещения не должна опускаться ниже 5 °С, если это нерабочее время, и не ниже 10 °С, если в помещении находятся люди.
• В тёплое время года температура в производственных помещениях не нормируется, если они не используются по назначению или в нерабочее время.
• В тёплое время года норма температуры в производственных помещениях равна температуре воздуха на улице. Если на производстве она выше, то её стоит понижать, чтобы она не превышала уличную температуру более чем на 4 °С. Однако, стоит учитывать, что при этом она не должна падать ниже 29 °С.
• Влажность воздуха и скорость его движения в тёплое время года не нормируются.
• Для производств, процессе работы которых, выделяются вредные вещества следует соблюдать нормы ПДК (предельно допустимой концентрации). Для рабочих зон, расположены непосредственно на производстве концентрация опасных веществ не должна быть больше 30% от предельно допустимой концентрации.



Все эти требования являются необходимыми, но не всегда достаточными для полноценно качественного технологического процесса и комфортных условий работы людей. Помимо общих требований СНиП для каждого вида производства есть также ряд своих требований и их много.

Более подробно о вентиляции некоторых из видов производственных цехов можно прочитать в соответствующей статье «Вентиляция цеха».

В заключение хотелось бы отметить, что серьезная промышленная вентиляция производств очень тонкий и сложный в расчетах процесс. Не стоит пренебрегать общими правилами при подборе системы и конечно мы рекомендуем Вам обращаться с такими задачами к специалистам.

Получить бесплатную консультацию инженера по производственной вентиляции

Получить!

www.ads-vent.ru

особенности, варианты установок и отзывы

Промышленная вентиляция – это процесс, целью которого является соблюдение технологических и гигиенических требований на производстве, в том числе к воздуху на рабочих местах.

Задача и функции

Проектирование и монтаж промышленной вентиляции решают несколько задач, главная среди которых – определение процессов воздухообмена. После необходимых расчетов специалисты определяют условия технического процесса на производстве, объем и характер вредных выбросов, и с учетом этих данных проектируют вентиляционную систему.

Точно определить необходимые данные практически невозможно. Многое здесь играет эрудиция и опыт специалистов: технологов, проектировщиков, инженеров. Если определить количество отводимого из помещения воздуха неправильно, даже самая дорогая и современная вентиляция не даст должного эффекта.

Для чего же нужна вентиляция производственных помещений?

Главная ее функция – обеспечение комфортных условий пребывания сотрудников данного производственного цеха. Кроме того, благодаря грамотной вентиляции, обеспечиваются необходимые технологические процессы и требования к хранению того или иного типа продукции.

Именно при помощи систем вентиляции на предприятиях создаются оптимальные условия, в соответствии с санитарными нормами. Они не только повышают эффективность производства и производительность труда рабочих, но и улучшают качество производимой продукции, снижая процент брака.

В процессе вентиляции из воздуха в производственном помещении удаляются частицы пыли и лишняя влага, устанавливается оптимальная температура. Воздух очищается от горючих, взрывоопасных и просто вредных для здоровья человека веществ.

Вредные вещества, выделяемые на производстве

Промышленная вентиляция и кондиционирование очищают воздух и нейтрализуют негативное влияние выделяемых при производстве веществ. Например, они успешно справляются с излишним тепло- и влаговыделением, отводят вещества в паро- и газообразном виде, включая различные токсины, вредные для здоровья.

Промышленная вентиляция решает задачу излишней запыленности помещений, когда в воздух выделяются частицы пыли в количестве, превышающем предельно допустимые значения. Это же касается частиц дыма и аэрозольных веществ. Наконец, в процессе производства в воздухе концентрируются мельчайшие частицы жидкости в виде тумана или полые капли пузырьков газа.

Все эти «вредности» переносятся воздухом. А система вентиляции как раз и определяет нужное течение воздуха, формируя температурные поля. Она постоянно удаляет загрязненный воздух извне, а снаружи нагнетает чистый прохладный воздух. Такой воздухообмен осуществляется специальным вытяжным оборудованием.

Проектирование и расчет вентиляции

Итак, промышленная вентиляция напрямую влияет на эффективность работы. От ее правильного расчета и функционирования зависят многие технические процессы. Поэтому перед тем как осуществить монтаж промышленной вентиляции, специалисты тщательно высчитывают интенсивность и частоту обновления воздуха в помещении. Вот какие факторы при этом берутся в расчет.

• Площадь производственного помещения, его размеры и высота;
• Особенности конструкции и архитектурные нюансы;
• Назначение промышленного объекта;
• Размер и тип установок, выделяющих вредные вещества в воздух;
• Количество рабочих, постоянно находящихся в помещении и продолжительность их нахождения;
• Расположение рабочих мест;
• Количество единиц техники и уровень ее загруженности, а также многое другое.

Промышленная вентиляция в Москве и других крупных городах организуется с учетом определенных требований. Например, в небольшое помещение, площадь которого менее 20 квадратных метров, должно поступать не менее 30 кубометров чистого воздуха в час на одного человека.

Оборудование в системе вентиляции

В вентиляционной системе присутствуют два основных типа оборудования: вытяжка и приток. За удаление грязного воздуха отвечает вытяжка, или вытяжная вентиляция промышленная, а за подачу чистого – приточная. Они могут работать либо одновременно, либо хаотично. Однако количество нагнетаемого и отводимого воздуха всегда одно и то же.

В зависимости от способа нагнетания воздуха, промышленная вентиляция делится на механическую и естественную. Последняя осуществляется за счет естественного движения воздуха внутри помещения, из-за различного давления и действия ветров. Механическая вентиляция, соответственно, работает за счет установленных вентиляторов.

Чтобы повысить безопасность технического процесса вентиляции, в некоторых случаях монтируют аварийную или дублирующую систему.

Приточная вентиляция

Итак, приточная вентиляция промышленная служит для замещения грязного воздуха, отводимого из помещения, чистым, нагнетаемым извне. Она подразделяется на два типа: местную и общеобменную.

Общеобменная вентиляция

Эта система очищает воздух в наиболее загрязненных участках. С ее помощью воздух подается в количествах, достаточных для разбавления вредных веществ до предельно допустимых значений. Если речь идет о тепловых значениях, температура понижается до предельной, чтобы не допустить переизбытка тепла.

Местная вентиляция

Служит для создания конкретных параметров в четко определенном помещении. Технически она реализуется с помощью особых конструкций, среди которых:

• воздушная завеса – плоская воздушная струя, не допускающая попадания вредных веществ из воздуха в определенную зону;
• воздушный душ – направленная струя воздуха, например, на промышленную установку или на рабочего;
• воздушный оазис – система для заполнения чистым воздухом определенной части помещения.

Итак, общеобменная промышленная вентиляция нейтрализует лишь излишки тепла и снижает концентрацию вредных веществ в воздухе. Если в процессе производства присутствует значительное выделение вредных газов, паров и пыли, применяется смешанная система, на основе общеобменной вентиляции, но с местными отсосами.

На предприятиях с повышенным пыле- и газовыделением устанавливать общеобменную систему вентиляции не рекомендуется. В этом случае, чем мощнее оборудование, тем сильнее вредные вещества будут разноситься по производственному помещению.

Какие бывают вентиляторы на промышленности?

Сегодня существуют различные типы вентиляторов. Вот основные из них.

• Осевой. Наиболее распространенная разновидность на современном производстве. Может устанавливаться не только в промышленности, но и в системе бытовой вентиляции. Конструкция данного аппарата знакома каждому и представляет собой кожух с лопастями.
• Крышной. Как понятно из названия, устанавливается на крышах: магазинов, складов, и прочих производственных предприятий. Также используется в системе вентиляции жилых комплексов.
• Канальный. Часто используется в офисах, монтируется под навесными потолками или в сетях воздуховодов, непосредственно в вентиляционном канале.

Кроме обычных, существуют и вентиляторы с особыми функциями.

• Звукоизолированные. Их ставят в помещениях, где даже, казалось бы, минимальный шум от вентилятора нужно нейтрализовать. Например, в медицинских учреждениях или библиотеках.
• Термоустойчивые. Могут работать в широком диапазоне температур – от минус 20 до плюс 100 градусов. Изготавливаются из особо прочных материалов и покрываются специальной огнестойкой краской.
• Взрывоустойчивые. Применяются на предприятиях, деятельность которых связана с производством взрывоопасных газов. Их изготавливают из особого материала силумина, устойчивого к коррозии и особо прочного.
• Устойчивые к агрессивным средам. Незаменимы на химзаводах или лабораториях, где присутствуют химически агрессивные вещества в газообразном состоянии.
• Для отвода дыма. Такие вентиляторы часто можно увидеть в системах аварийной вентиляции. Они отлично справляются с задачей отвода загазованного воздуха и снижения задымленности при пожарах.

Системы промышленной вентиляции – важная часть любого производства, а их проектированием и установкой должны заниматься грамотные специалисты.

fb.ru
