Радиальный вентилятор: Вр, центробежный, взрывозащищенный

Радиальные вентиляторы

Центробежные вентиляторы (радиальные) – это специальное промышленное оборудование, преимущественно применяемое в помещениях промышленного назначения.

Особенностями таких устройств считаются расположение их спиралевидных лопаток (загнутых назад или вперед) и сильный напор воздуха, ставший возможным благодаря особенной конструкции рабочего колена и воздуху, проходящему сквозь вентилятор, а именно сквозь его ось.

Обычно корпус такого устройства изготавливается из качественной и надежной стали.

Технические характеристики каждого из таких вентиляторов незначительно отличаются.

Принцип работы радиальных вентиляторов

Центробежный вентилятор оснащается вращающимся ротором, он же в свою очередь состоит из лопаток необычной, спиральной формы. Через входное отверстие внутрь ротора засасывается воздух.

Там он приобретает вращательные движения и направляется в сторону выходного отверстия спирального кожуха за счет определенной формы лопаток и центробежной силы. То есть, поток воздуха, который выходит, находится к входному под прямым углом.

Виды, их отличия и технические характеристики

data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9967522739"
data-ad-format="auto">

Радиальные вентиляторы подразделяются на устройства таких типов:

• Низкого давления;
• Среднего давления;
• Высокого давления;
• Пылевой вентилятор;
• Крышные вентиляторы;

В свою очередь, вентиляторы низкого давления делятся на обычные (стальные) и взрывозащищенные. Вентиляторы среднего давления на стальные (обычные) и также взрывозащищенные. Крышный вентилятор также может быть взрывозащищенный или стальной. Далее мы рассмотрим предназначение и технические характеристики каждого из этих устройств.

Радиальный стальной вентилятор низкого давления работает по стандартному принципу – одностороннее всасывание. Он предназначен для перемещения различных газовых смесей с температурой до +80С, с агрессивностью не выше агрессивности обычного воздуха по отношению к металлам, не содержащих твердых примесей в объеме не больше чем 0,1г/м3.

Применяется вентилятор такого типа в системах вентиляции промышленных зданий. В его конструкцию входит: спиральный поворотный корпус, коллектор, рабочее колесо, электродвигатель, станина, 12 назад загнутых лопаток. Вращения осуществляется в двух направлениях – назад и вперед.

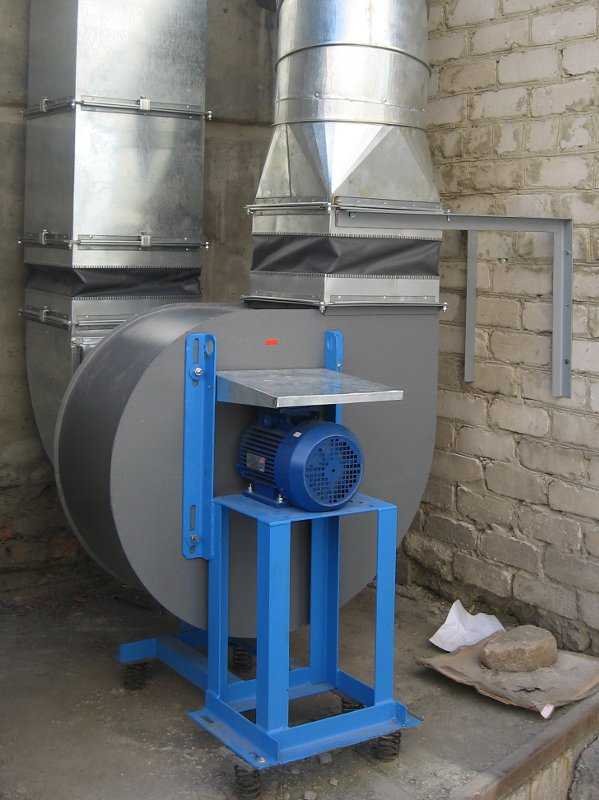

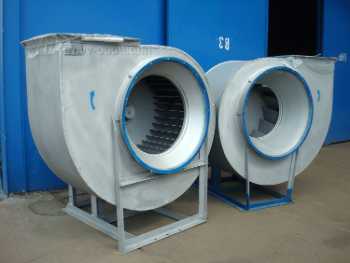

Промышленные радиальные вентиляторы

Центробежный взрывозащищенный вентилятор низкого давления используется во взрывоопасных средах, для удаления из них негорючих и горючих газообразных сред. В газовой смеси должно не быть пыли и твердых примесей (более 0,1г/м3), волокнистых материалов и липких веществ. Обычно применяется для промышленных зданий в вентиляции.

Принцип действия – односторонне всасывание, корпус – спиральный поворотный. Вентилятор оснащен 12-ю назад загнутыми лопатками и обладает двух видным направлением вращения – вправо и влево. Одним из таких вентиляторов является устройство Вран 9. Данный радиальный вентилятор отличается высокой производительностью (от 300 м3/ч)

Стальные радиальные вентиляторы среднего давления работают по общепринятому принципу одностороннего всасывания и применяются в промышленных зданиях для перемещения, как обычного воздуха, так и других разных газовых смесей.

Важно, чтобы воздушные массы были температурой не более +80 С и не содержали твердых примесей. Особенностями конструкции стоит выделить спиральный поворотный корпус и 32 используемые лопатки. Как пример можно привести центробежный вентилятор ВР 300-45, который является аналогом ранее упомянутого устройства Вран 9.

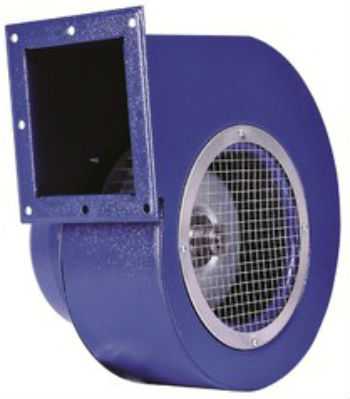

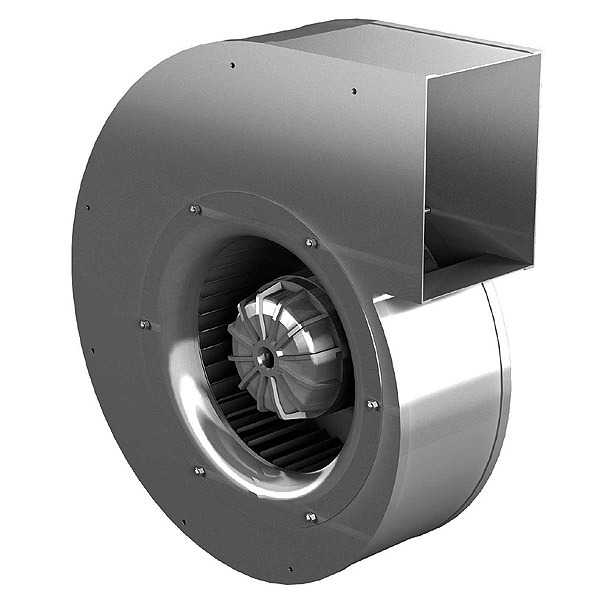

Радиальный вентилятор

Радиальный вентилятор среднего давления взрывозащищенный действует по стандартному принципу одностороннего всасывания. Вращения может осуществляться в двух видах – вправо и влево. В конструкции используются 32 лопатки (назад загнутые) и поворотный корпус. Вентиляторы обычно используются во взрывоопасных местах (промышленные помещения).

Радиальные вентиляторы высокого давления используются для перемещения различных газовых смесей, не имеющих твердых примесей с температурой до +80 С. Применяются в вентиляции промышленных объектов. Принцип действия – одностороннее всасывание. Устанавливаются  загнутые назад лопатки в количестве 12 штук. Направление вращения бывает двух видов – и левое, и правое.

Пылевые радиальные вентиляторы предназначены для перемещения именно вылегазовоздушных смесей с температурой не более +80 С. Используется в промышленных зданиях, редко в общественных заведениях. В устройстве используются 12 лопаток и поворотный спиральный корпус.

Промышленный радиальный вентилятор

Крышные вентиляторы стальные для дымоудаления предназначены для оперативного удаления газопаровоздушных смесей из промышленных и общественных зданий. Смеси не должны обладать пылью и липкими веществами. Температура в среде должна составлять не более +60 С. Данный вентилятор низкого давления работает как с сетью воздуховодов, так и без. Он оснащен выполненным из стали коллектором и 12-ю назад загнутыми лопатками.

Крышной взрывозащищенный канальный радиальный вентилятор используется во взрывоопасных средах, удаляя горючие и негорючие газообразные среды. Каждый вентилятор низкого давления такого типа оснащен назад загнутыми лопатками в количества 12 штук
к меню ↑

Область применения и советы по выбору

Центробежные вентиляторы используются во многих системах кондиционирования двухстороннего и одностороннего всасывания, на валу с клиноременной передачей или электродвигателем, с загнутыми вперед или назад лопатками.

Радиальные вентиляторы также применяют в технологических системах. Они предназначены для условий тропического и умеренного климатов. Температура окружающей среды должна составлять от -40 до +200С. Вставки гибкие к радиальным вентиляторам используются при монтаже.

Советы по выбору

При выборе радиальных вентиляторов стоит учитывать то, где вы собираетесь их устанавливать, и какую функцию они будут осуществлять. Если установка вентилятора планируется во взрывоопасной среде, то и вентилятор нужно приобретать взрывозащищенный.

Для экономии энергии рекомендуется применять центробежные вентиляторы с загнутыми назад лопатками (экономия до 20%). Также устройства с такой конструкцией легко и просто переносят перегрузку по расходу воздушных масс.

Один из видов радиальных вентиляторов

Преимущества же вентиляторов с лопатками загнутыми вперед – это меньший диаметр колеса, соответственно меньшие размеры вентилятора и низкая частота вращения (что создает меньший уровень шума).

Если сравнить радиальные вентиляторы с осевыми устройствами, то у них совсем разные технические характеристики. Также у первых поток воздуха обладает большим давлением. Именно поэтому их часто используют при создании систем вентиляции и кондиционирования.
к меню ↑

Как работает радиальный вентилятор —  видео

data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9725334793">

seositi.ru

канальный, промышленный. Модификации, достоинства и недостатки

Микроклимат в помещении имеет важное значение для поддержания здоровья человека. Без обеспечения постоянной циркуляции и вентиляции воздуха создать такой микроклимат невозможно.

Поэтому регулярные проветривания входят в комплекс основных гигиенических процедур. Но не всегда можно добиться результата при помощи обычного проветривания. На выручку приходят вентиляционные системы, среди которых широкое распространение получили осевые вентиляторы.

Описание и применение осевых вентиляторов

Содержание статьи

Осевой вентилятор — несложное устройство, в котором вращение оси приводит к энергичному вращению лопастей крыльчатки, закреплённой на оси.

Обязательной составной частью устройства является электродвигатель. Именно он обеспечивает движение всех частей прибора. Циркуляция воздуха происходит благодаря тому, что он перемещается лопастями, размер которых может быть различным.

Осевые вентиляционные системы получили широкое применение:

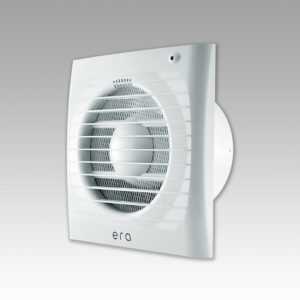

• Бытовые устройства с лопастями в несколько десятков сантиметров используются в квартирах и небольших офисных помещениях.
• Промышленные конструкции могут иметь лопасти длиной в несколько ментов. Они устанавливаются в помещениях большой площади (офисы, рестораны, склады и т.п.).

Виды осевых вентиляторов (по назначению: настенные, потолочные, крышные, панельные, напольные, бытовые, корпусные, вытяжные, нагнетающие), по способам эксплуатации.

Осевые конструкции удобны тем, что из многообразия существующих видов можно выбрать самый удобный по установке и предназначению.

К основным видам вытяжных вентиляционных систем относятся

• Предназначенные для установки в разных местах: в вентиляционных шахтах на стене (настенные), потолке (потолочные), крыше (крышные), на полу (напольные), на окно или вентиляционное отверстие в стене (панельные, с решёткой), размещённые внутри различных приборов и механизмов: компьютер, фен, двигатель автомобиля и т.д. (бытовые). Обеспечивая надёжную циркуляцию воздуха, эти приборы имеют некоторые отличия. Так, напольные системы могут использоваться не только для проветривания, они успешно охлаждают помещение, а при необходимости — обогревают его. Приборы, установленные на крыше, обладают дополнительной функцией удаления дыма.
• Предназначенные для разных функций: обеспечение небольшой циркуляции воздушных масс внутри помещения (корпусные), удаление запахов и испарений (вытяжные), применяемые для основательного проветривания помещения (нагнетающие).
• Предназначенные для эксплуатации в разных условиях: обычные вентиляционные системы, выполняющие общие функции проветривания и циркуляции воздуха; для работы в местах с особыми условиями (повышенной задымленностью, влажностью, взрывоопасностью).

Модификации вытяжных вентиляционных приборов

Современная промышленность выпускает различные модификации вентиляционных систем, которые отличаются своими характеристиками.

Элементы конструкции, на которые следует обратить внимание при выборе осевого вида:

• Какие подшипники использованы. Рекомендуется выбирать приборы с подшипниками качения: их не нужно смазывать, они более долговечны, чем подшипники скольжения.
• Наличие или отсутствие защиты от повышенной влажности и перегрева двигателя.
• Материал лопаток и корпуса (пластик — для бытовых приборов, металл — для промышленных конструкций).
• Наличие или отсутствие обратного клапана, от которого зависит возможность реакции на направление движения воздуха.

Достоинства и недостатки осевых вентиляторов

Осевые устройства получили широкое распространение благодаря своим достоинствам. Они удобны и компактны в установке, надёжны и просты в использовании, комфортны за счёт тихой работы, недороги и доступны для приобретения.

Сравнение осевых вентиляционных систем с центробежными также говорит о преимуществах осевых вентиляторов:

• Быстроходность;
• Большие объёмы прокачиваемого воздуха;
• Низкий перепад давления при циркуляции воздушных масс.

Недостатком этих приборов считается их невозможность создать высокое давление воздуха.

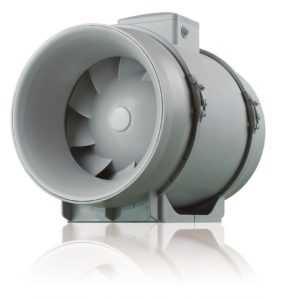

Осевые канальные вытяжные вентиляторы, их особенности и своеобразие

Канальные виды используются для вытяжки в различных помещениях.

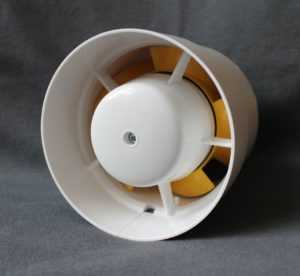

В бытовых комнатах обычно используют устройства круглой формы, изготовленные из пластика. Такие приборы способны с минимальным уровнем шума переработать до 350 куб.м за 1 час.

Для промышленных помещений подходят приборы, имеющие квадратную или прямоугольную форму. Большие объёмы перерабатываемого воздуха требуют большей прочности механизма, поэтому корпус промышленного канального вентилятора выполняется из металла.

Если конструкция будет устанавливаться в помещениях с повышенной влажностью, необходимо быть особенно внимательным к характеристикам металла, отдавая предпочтение материалу, который не подвержен коррозии. Максимальная мощность промышленных корпусных вентиляторов — до 17000 куб.м. за 1 час.

Важно! Приобретая канальный вентилятор, полезно обратить внимание на то, как выполнен загиб лопаток. Если их лопасти загнуты вперёд, они пропускают больше воздуха, но устройство производит больше шума. Лопатки, загнутые назад, работают почти без шума, к тому же такие приборы более экономичны по уровню потребления электроэнергии.

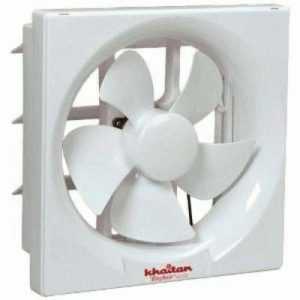

Осевые оконные вытяжные вентиляторы, их особенности и своеобразие

Легко обеспечить вентилирование можно при помощи осевого вытяжного устройства, который устанавливается на окно. Для его монтажа можно выбрать непосредственно оконный проём или форточку.

Такие вентиляторы отличаются небольшим весом и компактностью. Они хорошо зарекомендовали себя как в жилых комнатах, где подключаются к электрическим сетям, имеющим напряжение 220 В, так и при использовании в промышленных нуждах. Для этого приобретаются приборы, работающие от напряжения 380 В.

Важно! Оконные вытяжные конструкции обеспечивают проветривание помещения, но при сильном ветре не позволят холодному воздуху попасть в комнату. Для этого они оснащены обратным клапаном, закрывающим лопасти, если тяга в канале вентиляции меняет своё направление.

Осевые приточно-вытяжные вентиляторы, их особенности и своеобразие

Сразу две функции могут выполнить осевые приточно-вытяжные вентиляторы. Они не только втягивают грязный воздух и обеспечивают его удаление, но и наполняют помещение свежим воздухом. Это обеспечивается благодаря тому, что лопасти устройства могут вращаться в разные стороны.

Приточно-вытяжные вентиляторы работают при достаточном поступлении свежих воздушных масс в комнату. Если такой приток слаб и недостаточен, вентилятор продолжает работать, его лопасти вращаются, но он не в состоянии обеспечить циркуляцию воздуха. Поэтому эффективная работа невозможно в помещении с закрытой дверью.

Важно! Приточно-вытяжная вентиляция требует оснащения пластиковых окон специальными устройствами для проветривания.

Осевые вентиляторы способны обеспечить здоровый микроклимат в бытовых и промышленных помещениях.

setafi.com

Радиальные (центробежные) вентиляторы.

Центробежные вентиляторы широко применяются для перемещения воздушных масс, газообразных смесей, пара, дымовых  и пылевых смесей с волокнистыми, пылевидными, твердыми частицами  и примесями, в условиях нормальных и повышенных температур, в приточных (или нагнетательных) и в вытяжных установках. Такие вентиляторы применяются в промышленности, системах отопления и вентиляции, в системах дымоудаления, аспирации, в производственных процессах, климатических вентиляционных системах для обеспечения широкого диапазона производительности с низким уровнем шума. Стоимость центробежных моделей обычно ниже чем осевых, они надежны и не требуют сложного обслуживания.

Конструктивные особенности радиальных вентиляторов

Радиальные вентиляторы имеют корпус спиралеводной формы, иногда обшитый прямоугольными пластинами для удобства монтажа в канальных системах, внутри которого находится рабочее колесо ротора, получающее вращение от привода, который крепится к корпусу. Корпус обычно изготовлен из оцинкованной листовой стали, хотя может быть и пластиковым. Между задним и передним дисками рабочего колеса закрепляются на периферии диска по окружности механически, привариваются или приклепываются лопатки (лопасти ротора).

Типы лопаток различны - с загнутыми назад или вперед краями, плоские, из различных материалов, разной толщины, открытые без переднего диска. Может существенно меняться количество лопаток, их размеры и конструкция. Лопасти рабочего колеса могут быть металлическими, керамическими, пластиковыми,  литыми или составными в зависимости от условий эксплуатации и возможности выдерживать необходимую скорость вращения.

Мы хотим проконсультировать Вас

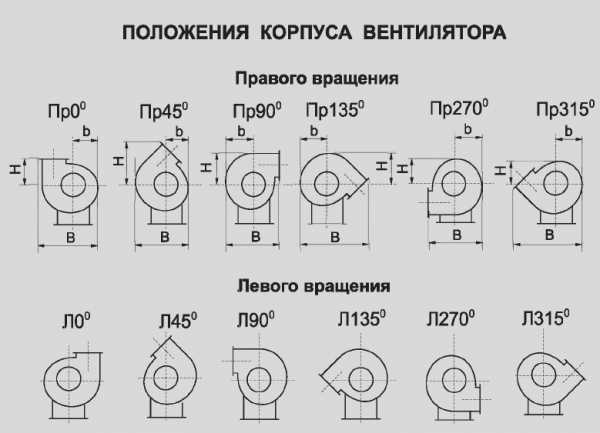

Вращение ротора осуществляется по часовой или против часовой стрелки. Двигатель передает движение рабочему колесу непосредственно, через ременную передачу или магнитные (или гидравлические) муфты для регулирования скорости вращения вала. Применяются двигатели с внешним ротором, стандартные модели и ЕС-двигатели. Применяется встроенная тепловая защита двигателей от перегрузок.

Регулирование скорости двигателя осуществляют с помощью  электротрансформаторов, преобразователей частоты или электронных коммутирующих устройств, что приводит к значительному снижению энергопотребления.

Применение роликовых маслонаполненных подшипников со специальными системами охлаждения, или шариковых подшипников обеспечивает длительный срок службы и безотказную работу центробежных вентиляторов в любых условиях эксплуатации.

Принцип работы центробежных вентиляторов

Нагнетание  происходит   через центральное отверстие вдоль оси рабочего колеса. При вращении рабочего колеса  воздух толкается лопатками перед собой и отбрасывается центробежными силами в радиальном направлении вовнутрь корпуса вдоль обода рабочего колеса и улиткообразным профилем корпуса направляется к выходу обычно прямоугольного, круглого или квадратного сечения. За счет создаваемого в корпусе  в области центра рабочего колеса вакуума или пониженного давления воздух постоянно засасывается через центральное отверстие. Нагнетание и выброс воздуха или паро-, газовоздушных смесей происходят во взаимно перпендикулярных осях.

Различают центробежные (радиальные) вентиляторы

• низкого - до 1 кПа,
• среднего - 1 ... 3 кПа,
• высокого давления -  3 ...12 кПа.

У центробежных вентиляторов варьируется скорость вращения рабочего колеса, различаясь большой, средней и малой быстроходностью. У первых имеются широкие барабанные колеса с множеством загнутых назад лопаток для создания большого давления, они имеют большой КПД. Вторые отличаются большим размером диаметра всасывания, имеют загнутые вперед лопатки, у третьих - рабочее колесо намного меньшей ширины с лопатками, которые могут быть загнутыми как вперед так и назад.

Конструктивные исполнения радиальных радиаторов

Выпускают крышные центробежные вентиляторы, взрывозащищенные, в шумозащищенном исполнении, канальные дымоудаления, однофазные и трехфазные, с односторонним или двухсторонним всасыванием, со стойкими к эрозии лопатками, с лопатками предотвращающими отложение загрязнений и с множеством других конструктивных  особенностей, необходимых для конкретных условий эксплуатации.

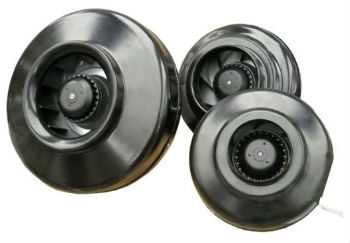

Имеются модели радиальных вентиляторов без корпусов, применяемых  как компоненты для установок обработки воздуха. Выпускают также вентиляторы в  искрозащищенном исполнении, устанавливаемые при перемещении газообразных  или паровоздушных смесей 1-й или 2-й категории, группы Т1, Т2, Т3 согласно классификации ПУЭ, с повышенной угрозой искрообразования.

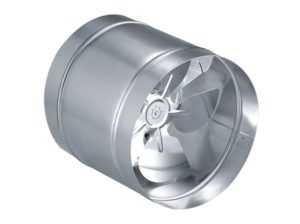

Центробежные круглые канальные вентиляторы

Применяются для систем с небольшими расходами, в канальных системах вентиляции с диаметрами воздуховодов от 100 до 455мм. Имеют прямое прохождение воздуха вдоль оси  рабочего колеса, принцип «свободное колесо», чем обеспечиваются меньшие потери давления, высокий КПД и стабильные характеристики по давлению и расходу. Выпускаются ведущими мировыми производителями, имеют современную  систему регулирования и защиты двигателя. Компактны и надежны.
Рис. - канальный вентилятор Ostberd серия CK

Центробежные крышные вентиляторы

Устанавливаются в центральных  вытяжных системах вентиляции зданий и сооружений или для отдельных систем. Корпуса из оцинкованной стали, выброс в стороны или вверх. Изготавливаются модели во взрывозащищенном, высокотемпературном исполнении (перемещаемая среда может иметь температуру до 600 град.С), для каминов ( - до 200град.С). Современные модели имеют все возможности регулирования скорости двигателя, надежную защиту и отвечают энергосберегающим требованиям.
Рис. - крышный вентилятор Maico серия ERD

Выпускают также модели маломощных радиальных вентиляторов бытовой серии для кухонных вытяжек или вентиляции санузлов.

Достоинства центробежных  (радиальных) вентиляторов:

• компактность установки конструкции и монтаж в необходимом положении;
• крутая расходно-напорная характеристика  позволяет точно подобрать модель;
• малые пусковые токи;
• гарантированное регулирование производительности;
• удобная  подстройка режимов  в зависимости от параметров давления и температуры;
• обеспечена защита электродвигателя от перегрузок;
• допустимый уровень шума.
