Характеристики швеллер 20 – Размеры — Швеллер 20У
швеллер 20
Швеллер 20 — это вид фасонного проката, который имеет профиль с формой сечения «П». В верхней части изделия есть перекладина (стенка), а по обеим сторонам — полки. Заготовка отлично работает на изгиб, выдерживая осевые нагрузки, что позволяет улучшить несущие нагрузки самой металлоконструкции.
Стандартная маркировка швеллера 20
Цифра маркировки 20 показывает, что расстояние между гранями полок приравнивается к 20см. В зависимости от угла наклона полок, швеллеры получили разный вид индексов:
- 20 П, что говорит о том, что полки изделия расположены параллельно друг от друга;
- 20 У — наклоненные внутренние грани полок.
Стандарты ГОСТа 8240-97 описывает производство швеллеров 20 методом горячего проката металла на сортопрокатных станах. Промышленные компании при производстве применяют обычную сталь марок ст3пс и ст3сп, которые характеризуются отличной свариваемостью. Для изготовления более прочных заготовок компании применяют сталь 09Г2С, которая даже при разных температурных режимах от −70°С до +425°С сохраняет свои характеристики.
Швеллер 20 технические характеристики
Согласно данным ГОСТа 8240-97 к основным характеристикам производства данного изделия относят:
- Высота — 200мм;
- Толщина стенки — 5,2мм;
- Ширина полок изделия — 76мм;
- Толщина полки — 9мм;
- Фактический вес швеллера 20 — 8,4кг/м;
- Радиус закругления полок — 4мм для швеллера маркировки 20 У, а для 20 П этот показатель равняется 5,5мм;
- R внутреннего закругления заготовки — 9,5мм.
Сфера применения швеллера 20
Высокая несущая способность швеллера 20 расширяет область применения изделия практически во всех отраслях промышленности. Как правило, их используют при сооружении кровельных прогонов или в перекрытии многоэтажных зданий. Если в сертификате швеллера 20 указана маркировка «Б», то такие изделия обладают повышенной прочностью.
Невысокая стоимость и высокие технические характеристики швеллера нашли своё применение в разнообразных типах строительных работ, включая индивидуальное возведение коттеджей и дачей, обустройстве приусадебных участков. В промышленности и машиностроении их применяют при возведении рабочих площадок, эстакадных колонн, мостовых сооружений и пр.
Выбирая компанию-изготовителя подобных изделий, обращайте внимание на гарантию производства швеллеров 20, которая должна быть в строгом соответствии с государственными требованиями.
cheltruba.ru
Швеллер 20 ГОСТ 8240-89, критерии выбора, размерные параметры и назначение
Швеллер относится к металлопрокату, изготовленному в виде балки с поперечным сечением «П»-образной формы. Особенностью изделия является одностороннее расположение полок относительно боковой стенки. По способу производства фасонные изделия подразделяются на несколько видов, характеристики которых определяются назначением, степенью нагрузки, областью применения и условиями эксплуатации.
Разновидности швеллера
Среди большого сортамента наиболее востребованной считается продукция из стального металлопроката, которая бывает:
- Горячекатаной, ГОСТ 8240–89 ;
- Гнутой равнополочной, ГОСТ 8278–75 ;
- Гнутой, не равнополочной, ГОСТ 8281–80 ;
- Стальной специальной, ГОСТ 19425–74 ;
- С параллельными гранями;
- С уклоном внутренней грани полок.
Стальной швеллер 20 производится с высокой, повышенной и обычной точностью размеров методом горячей или холодной прокатки из квадратных заготовок кратной и немерной длины.
Сфера применения продукции

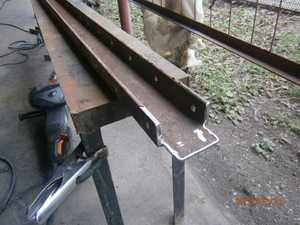

Изделие из стального металлопроката обладает высокими физическими и механическими свойствами, хорошо обрабатывается слесарными инструментами, сваривается, режется, сверлится. За счет П-образной формы сечения швеллер сохраняет заданные параметры при высоких эксплуатационных нагрузках, что особенно важно в разных сферах народного хозяйства.
Швеллер часто встречается в качестве нагружаемой конструкции при производстве:
- подъемных кранов;
- автотранспорта;
- речных и морских судов;
- ж/д вагонов;
- межэтажных перекрытий, кровли;
- пандуса;
- предметов мебели;
- дверных и оконных проемов;
- перил;
- заборов;
- лестниц.
Стандартный вид фасонного профиля для конструктивных элементов выпускается из проката черного металла и устойчивой к ржавлению нержавейки. Стальная балка преобразуется в толстостенный швеллер после горячей прокатки на сортовом стане, продукция с тонкими полками, изготовленная из сплавов и цветных металлов, проходит формовку на профилегибочном стане методом прессования.
Справочные весовые величины швеллера
По условиям государственного стандарта 8240−97 горячекатаный швеллер производится в нескольких вариантах исполнения:
- «У» — с уклоном внутренней грани полок;
- «П» — с параллельной гранью полок;
- «Э» — экономичные, с параллельной гранью полок;
- «Л» — легкая серия с параллельной гранью полок;
- Специальный.
Горячекатаный швеллер 20 ГОСТ 8240 −89 «П» и «С» под заказ изготавливается утяжеленным, готовое изделие маркируется литерой «а». Прокат поставляется в продажу мерной, немерной и кратной мерной длины не короче 3 м и не длиннее 12 м. По условиям стандарта в изделиях мерной длины допускается отклонение до +10 см, в меньшую сторону — не допускается. Срок изготовления утяжеленного, экономичного и легкого фасонного проката зависит от рабочего графика завода и объема поставки, но не более 30 дней.
Марки стали для фасонного проката
Изготовление фасонного металлопроката горячекатаным способом осуществляется из углеродистой стали 5 категории Ст. 3сп/пс ГОСТ 380–2005 , низколегированной стали 09Г2С, 17Г1С, 10ХСНД или 15ХСНД (ГОСТ 19281−89), а также антикоррозийной 10ХСНД или 15ХСНД. Характеристики сплава помогают снизить вес нагружаемых металлоконструкций, сохранить свойства в течение всего срока эксплуатации. При небольшом весе гнутая сортовая сталь устойчива к деформации, прогибам, кручению.

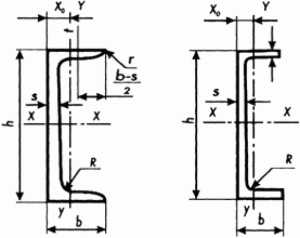

Классификация, размеры и поперечное сечение
Все рабочие характеристики сортамента 8240−89 регламентируются ТУ и требованиями стандарта. По данным габаритных размеров, номинальной массы и размеров поперечного сечения можно рассчитать вес конструкции, выбрать фасонный прокат равнополочного и не равнополочного типа. Для каркасов облегченного типа используется устойчивый к атмосферным и климатическим факторам гнутый алюминиевый швеллер.
Масса швеллера 20
Перед выбором фасонного швеллера 20, изготовленного по условиям государственного стандарта, необходимо произвести расчет характеристик будущей конструкции. Специалисты, занятые в сфере производственного цикла с помощью таблицы помогут подобрать фасонный металлопрокат нужной марки стали, конфигурации, оптимального размера и допустимой нагрузки. Под заказ продукция может изготавливаться по индивидуальным чертежам.

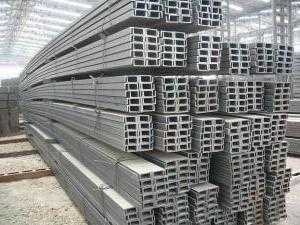

При весе 18,4 кг одного метра швеллер идеально подходит для сооружения навесов, павильонов, терминалов, рельсов для подъемных кранов, перекрытий производственного цеха, мостов, эстакад. Продукция поставляется партиями по 60 т, связками, пачками или поштучно. Изделия оснащаются Сертификатом качества и бирками с информацией о размерных параметрах изделия, номере партии, количестве единиц в пачке и ее весе. Доставка продукции осуществляется автотранспортом, вагонами и в длинномерных контейнерах.
tokar.guru
UE Швеллер ГОСТ 8240-89. Технические характеристики
Металлический, стальной горячекатаный швеллер с параллельными гранями полок UE, ГОСТ 8240-89 государственный стандарт Союза ССР. В таблице приведены характеристики металлического швеллера, изготовленный в соответствии с требованиями стандарта ГОСТ 8240-89
| Обозначение | Номинальные размеры |
Поперечное сечение |
Номинальный вес 1м |
Справочные величины для осей |
||||||||||||
не более |
X — X |
Y — Y |
||||||||||||||
h |
b |
s |
t |
R1 |
R2 |
A |
G |
Ix |
Wx |
ix |
Sx |
Iy |
Wy |
io |
Xo |
|
мм |
см2 |
кг/м |
см4 |
см3 |
см |
см3 |
см4 |
см |
см |
|||||||
| № 5 П | 50 |
32 |
4,4 |
7,0 |
6,0 |
3,5 |
6,16 |
4,84 |
22,8 |
9,1 |
1,92 |
5,61 |
5,95 |
2,99 |
0,98 |
1,21 |
| № 6,5 П | 65 |
36 |
4,4 |
7,2 |
6,0 |
3,5 |
7,51 |
5,90 |
48,8 |
15,0 |
2,55 |
9,02 |
9,35 |
4,06 |
1,12 |
1,29 |
| № 8 П | 80 |
40 |
4,5 |
7,4 |
6,5 |
3,5 |
8,98 |
7,05 |
89,8 |
22,5 |
3,16 |
13,30 |
13,90 |
3,31 |
1,24 |
1,38 |
| № 10 П | 100 |
46 |
4,5 |
7,6 |
7,0 |
4,0 |
10,90 |
8,59 |
175,0 |
34,9 |
3,99 |
20,50 |
22,60 |
7,37 |
1,44 |
1,53 |
| № 12 П | 120 |
52 |
4,8 |
7,8 |
7,5 |
4,5 |
13,30 |
10,40 |
305,0 |
50,8 |
4,79 |
29,70 |
34,90 |
9,84 |
1,62 |
1,66 |
| № 14 П | 140 |
58 |
4,9 |
8,1 |
8,0 |
4,5 |
15,60 |
12,30 |
493,0 |
70,4 |
5,61 |
40,90 |
51,50 |
12,90 |
1,81 |
182 |
| № 16 П | 160 |
64 |
5,0 |
8,4 |
8,5 |
5,0 |
18,10 |
14,20 |
750,0 |
93,8 |
6,44 |
54,30 |
72,80 |
16,40 |
2,00 |
1,97 |
| № 16 аП | 160 |
68 |
5,0 |
9,0 |
8,5 |
5,0 |
19,50 |
15,30 |
827,0 |
103,0 |
6,51 |
59,50 |
90,50 |
19,60 |
2,15 |
2,19 |
| № 18 П | 180 |
70 |
5,1 |
8,7 |
9,0 |
5,0 |
20,70 |
16,30 |
1090,0 |
121,0 |
7,26 |
70,00 |
100,00 |
20,60 |
2,20 |
2,14 |
| № 18аП | 180 |
74 |
5,1 |
9,3 |
9,0 |
5,0 |
22,20 |
17,40 |
1200,0 |
133,0 |
7,34 |
76,30 |
123,00 |
24,30 |
2,35 |
2,36 |
| № 20 П | 200 |
76 |
5,2 |
9,0 |
9,5 |
5,5 |
23,40 |
18,40 |
1530,0 |
153,0 |
8,08 |
88,00 |
134,00 |
25,20 |
2,39 |
2,30 |
| № 22 П | 220 |
82 |
5,4 |
9,5 |
10,0 |
6,0 |
26,70 |
21,00 |
2120,0 |
193,0 |
8,90 |
111,00 |
178,00 |
31,00 |
2,58 |
2,47 |
| № 24 П | 240 |
90 |
5,6 |
10,0 |
10,5 |
6,0 |
30,60 |
24,00 |
2910,0 |
243,0 |
9,75 |
139,00 |
248,00 |
39,50 |
2,85 |
2,72 |
| № 27 П | 270 |
95 |
6,0 |
10,5 |
11,0 |
6,5 |
35,20 |
27,70 |
4180,0 |
310,0 |
10,90 |
178,00 |
314,00 |
46,70 |
2,99 |
2,78 |
| № 30 П | 300 |
100 |
6,5 |
11,0 |
12,0 |
7,0 |
40,50 |
31,80 |
5830,0 |
389,0 |
12,00 |
224,00 |
393,00 |
54,80 |
3,12 |
2,83 |
| № 33 П | 330 |
105 |
7,0 |
11,7 |
13,0 |
7,5 |
46,50 |
36,50 |
8010,8 |
486,0 |
13,10 |
281,00 |
491,00 |
64,60 |
3,25 |
2,90 |
| № 36 П | 360 |
110 |
7,5 |
12,6 |
14,0 |
8,5 |
53,40 |
41,90 |
10850,0 |
603,0 |
14,30 |
350,00 |
611,00 |
76,30 |
3,38 |
2,99 |
| № 40 П | 400 |
115 |
8,0 |
13,5 |
15,0 |
9,0 |
61,50 |
48,30 |
15260,0 |
763,0 |
15,80 |
445,00 |
760,00 |
89,90 |
3,51 |
3,05 |
Назад
www.b2bmetal.eu
Швеллер 20: применение, размер, вес
Швеллеры 20, благодаря своей конструкции, толщине стенок и подножья, используются при возведении массивных высотных зданий, промышленных объектов. Производятся они из горячекатаной стали по ГОСТу 8240-97. Полки расположены по одну сторону от стенки. В отличие от зетовых профильных конструкций, производятся стандартных размеров и массы, причем отклонения допускаются в пределах 5 %. Учитывая, что такие швеллеры могут иметь различный угол наклона стенок, перед покупкой рекомендуется ознакомиться с техническими характеристиками и сферой применения металлоконструкций.
Из каких сталей изготавливают швеллер 20?
Исходя из ГОСТа 8240-97, швеллеры марки 20 изготавливаются из горяче- и холоднокатаной стали. Тип стали, применяемой при производстве швеллера, указан в маркировке. Горячекатаный швеллер более прочный, он используется при возведении несущих стен в сооружениях из металлоконструкций. Они хорошо справляются с локальным изгибом по вертикали, стойки к горизонтальным подвижкам. Холоднокатаный швеллер 20 больше применяется для перекрытий, где не проводятся подробные расчеты несущих способностей зданий.
Размеры и характеристики швеллеров марки 20
Швеллер 20 (вес 1 метра 18,95 кг) производится в двух модификациях:
- Тип У. Он имеет уклон внутренних граней, угол составляет 4-10 градусов.
- Тип П. Швеллер с параллельными стенками.
Типичные размеры швеллеров У20:
- 200 мм – ширина стенки;
- стандартная ширина полки до 76 мм;
- стенки имеют толщину 5,2 мм, а толщина полки до 9 мм при колебании до 0,5 %;
- радиус поворота в месте соединения внутренней грани полки и стенок – 9,5 мм;
- в тонне готовой продукции будет около 54,43 м швеллера.
Швеллеры серии П
Многие размеры и параметры полностью соответствуют швеллеру марки У20, только радиус внешнего закругления полки до 5,5 мм, внутренний разворот — до 9 мм. Масса швеллера немного меньше, поэтому в тонне готовой продукции конструкций больше.
Масса швеллера рассчитывается в соответствии с типом используемой стали при плотности 7850 кг/м3. Это справочная величина. Данный параметр зависит также от состава, ведь толщина стенок может колебаться в пределах 1 %.
Параметры длины швеллера частной поставки
На производственных мощностях все швеллеры производятся в виде единой полосы, которая режется на станках на длину в пределах 2-12 метров. Длина зависит от ряда условий, некоторые устанавливаются производителями, другие – металлобазами:
- Мерная длина. Она составляет 1,1-2,0 метра.
- Комбинация мерной и немерной длины при составе немерной партии в группе поставки до 5 %.
- Кратная мерная длина.
- Только немерная длина – 1,1 метра.
- Под индивидуальный заказ покупателя.
Фасуется швеллер в партии по 4,5-8 тонн, стягивается стальной лентой в нескольких местах. На концах партии устанавливаются маркировочные бирки, на которых указаны марка швеллера, размеры и тип. Способ транспортировки – автомобильный и железнодорожный транспорт.
Сфера применения
Швеллеры марки 20 используются при строительстве несущих металлоконструкций промышленных и жилых зданий, а также для возведения ферм, арочных перекрытий. Изделия подходят для строительства свайно-ростверковых фундаментов и как опоры для небольших автомобильных мостов. При покупке продукции рекомендуется делать минимум сварочных соединений, лучше изначально устанавливать готовые монолитные конструкции без промежуточных соединительных швов. В случае необходимости допускается сварка в местах установки вертикальных опор и распорок.
Швеллер 20 отзывы получил самые положительные. Строители отметили достаточно высокую прочность, надежность и экономичность этого материала, а также простоту монтажа, отличную свариваемость, что ускоряет и облегчает строительный процесс.
fb.ru
Размеры швеллера 20 (У, П): технические характеристики
Фасонный металлопрокат, в том числе, представлен швеллером 20П. Своим названием швеллер 20П обязан внешней конструкции – она напоминает букву «П», размеры которой в длину составляют 20 мм. Прекрасные технические характеристики поддерживают способность детали выдерживать значительные нагрузки, приходящиеся по оси, явным преимуществом является работа на изгиб.
Именно поэтому швеллер 20П идеально подходит для обустройства в сооружениях, постоянно контактирующими с агрессивными элементами и средой. На деле это могут быть уникальные здания, постройки самых причудливых форм, основой которых как раз выступает изделие с маркировкой 20п. Прочность детали обеспечивается особой сталью, аналога стальных пластин пока что не существует.
Читайте также: Отличие между швеллером «У» и «П»
Преимущества швеллера 20П
При строительстве швеллер пользуется большой популярностью благодаря ряду преимуществ:
- материал соответствует нужным показателям прочности;
- обеспечивает значительную жесткость, чем выгодно выделяется в списке других металлических изделий каркасного типа;
- показывает фантастические результаты в отношении различных видов деформационных процессов – абсолютно не реагирует;
- стойкий к механическим воздействиям извне;
- если на детали есть сквозные углубления, не придется во время установки использовать сварку, привлекать дополнительное оборудование или профессионалов со специальными знаниями.
Покупайте швеллер и работайте в свое удовольствие, быстро, слаженно и просто!
Как производится швеллер 20П
Для лучшего понимания, с чем мы имеем дело, узнаем, в чем состоит производство каркаса изделия, размеры которого в длину составляют 20 мм. В данном случае речь идет о букве «П», но также применяются основы в виде буквы «У» и другие модели.
Итак, производится швеллер одним из 2 способов, все зависит от технологии, принятой на заводе изготовителя:
- путем горячего проката – необходимо специальное станочное оборудование;
- применив профильные станы.
В целом производственный процесс выглядит так:
- Рулоны металла нарезают, ориентируясь на ширину блоков.
- Затем рулоны распределяются в специальных станках, которые обеспечивают бесперебойное и постоянное движение листового металла, а гибка предполагает фиксацию сечения определенного размера.
- Осталось отрезать кусок нужной длины.
Безусловно, производство поставлено на конвейер, что показывает хорошую выработку изделий за короткий период времени.
Самым прочным считается холоднотянутый и горячекатаный швеллер 20П. Чтобы получить качественное изделие фасонного проката, достаточно повысить объем углеродной составляющей и добавить марганец. Только так можно добиться пропорциональности свойства прочности к пластичности.
Читайте также: Сортамент швеллеров ГОСТ 8240-89
Зачем добавляется марганец:
- Вещество увеличивает антикоррозийные характеристики.
- Приводит к повышению возможности сопротивления влиянию перепада температур.
Технические характеристики
Современные изделия, чьи размеры достигают в длину 20 мм, предполагают закладку шага между плечами величиной 50-400 мм, и именно от этих показателей зависит, в каком здании будет задействован швеллер 20п.
Швеллер 20П обладает следующими физическими свойствами:
- высота – 20 мм;
- глубина – 76 мм;
- поперечное сечение – 23,4 кв. мм;
- радиус 1 и радиус 2 – 9,5 и 5,5 мм.
Маркировка в буквенном виде в свою очередь определяет следующие особенности швеллера:
- «У» – фиксирует угол наклона для внутренних долей полочек;
- «П» – полки располагаются параллельно друг к другу;
- «Л» – деталь похожа на конструкцию «П», но избегает слишком точных форм;
- «Э» – самый экономный вариант «П»;
- «С» – образец специальный (чаще всего изготавливается по заказу).
Так или иначе, технические свойства металлических деталей описываются в нормах и положениях ГОСТа, где обозначены размеры и параметры каждого вида изделия. В процессе разработки изделий ГОСТ несколько раз изменяли и дополняли, поэтому сегодня модификация устройств имеет наилучшие характеристики, установленные методом проб и ошибок, взятые из собственного опыта ведущих строителей, инженеров и конструкторов.
Сферы применения швеллера
Мы уже выяснили размеры швеллера буквой «П» высотой 20 мм, теперь самое время определиться с весом элемента строительной конструкции, а он немаленький – на 1 м приходится 18 кг металла. Поэтому изделие применяется при строительстве монолитных, значительных сооружений:
- это может быть промышленное здание, где предполагается эксплуатация со статичной нагрузкой;
- при обустройстве жилых комплексов;
- создание машиностроительных и металлургических цехов.
Читайте также: Двутавровые балки перекрытия из дерева
Швеллер 20П можно применить на любом этапе строительных работ, где требуется укрепление каркаса, конструкции, придание ее устойчивости.
