Изучаем характеристики светодиодных светильников

03.07.2016

При выборе и покупке светодиодного (LED) светильника важно понимать, что означает указанная производителем информация. Рассмотрим основные группы характеристик светодиодных осветителей.

Электрические характеристики светодиодов

Напряжение питания, В

Вольт-амперная характеристика светодиодов графически выглядит как сильноизогнутая кривая. То есть при повышении напряжения сила тока резко возрастает. Это может привести к перегреву и сгоранию светодиода, поэтому напрямую к сети 220 В эти светоисточники не подключают. Для их питания используют специальные трансформаторы или драйверы, которые стабилизируют силу тока и понижают напряжение до 12-24 В.

Поскольку светодиоды работают от отдельного блока питания, они не зависят от скачков напряжения в сети и, в отличие от остальных осветительных приборов, сохраняют стабильность светового потока при перепадах тока и скачках входного питающего напряжения (АС) от 176 В до 264 В.

Для сравнения: лампа накаливания при падении напряжения до 198 В начинает светить в 2 раза тусклее.

Источники питания

От типа и качества источника питания зависит рабочий ресурс и некоторые оптические характеристики светодиодных осветителей. С этой целью используют трансформаторные и импульсные блоки питания. Первые дешевле, но они больше весят и отличаются более низким КПД. Вторые компактны, эффективны, дольше служат. Один из известных отечественных производителей источников питания для светодиодов – завод «Аргос-Электрон».

Потребляемая мощность, Вт

Качественный уличный LED-светильник с хорошим драйвером преобразует в свет 95-97 % электрической энергии. КПД лампы накаливания составляет всего 15 %, то есть большая часть потребляемой электроэнергии уходит в тепло. Именно поэтому при одинаковой интенсивности производимого света диодные приборы освещения потребляют в 7,5-8,5 раз меньше электроэнергии по сравнению с традиционными лампами накаливания. Так, один LED-светильник мощностью 10 Вт заменяет собой стандартную 75-ваттную лампу. В быту используют светодиодные лампы мощностью от 3 Вт до 15 Вт. Промышленные светильники более яркие, но даже они потребляют в среднем не более 100 Вт.

Коэффициент мощности, cos ф

Показатель отражает процентное соотношение потребляемой электроприбором активной мощности к полной. Последняя представляет собой сумму активной и реактивной мощностей. Для нормальной работы LED-светильников без нежелательных потерь мощности необходимо поддерживать высокий cos ф, до 0,97. Для этого в импульсных драйверах применяется ККМ – коррекция коэффициента мощности.

Оптические характеристики

Световой поток, лм

Эта величина дает возможность зрительно оценить световую энергию. О яркости свечения лампы можно судить по ее светоотдаче, которая исчисляется как частное между световым потоком и потребляемой мощностью. У качественных светодиодных светильников этот параметр составляет 100 лм/Вт и выше.

Для сравнения: светоотдача лампы накаливания – всего 11-12 лм/Вт, люминесцентной – 60-65 лм/Вт.

Коэффициент пульсации, %

LED-светильники с качественными импульсными драйверами производят ровное свечение с коэффициентом пульсации менее 1 %. Лампы с более простыми блоками питания пульсируют в пределах 5-10 %. К слову, СанПин и СНиП ограничивают пульсацию внутреннего освещения до 5-20 %.

Для сравнения: глубина пульсации люминесцентных ламп с электромагнитными ПРА может достигать 40-60 %, что чрезвычайно вредно для зрения и здоровья в целом.

Цветовая температура, К

Дает информацию об оттенке свечения лампы, измеряется в Кельвинах. Фактически этот параметр соответствует температуре, при которой черное тело начинает излучать свечение того же оттенка, что и данный светодиодный светильник. Чем выше цветовая температура, тем более холодным кажется белое свечение светодиодов.

Индекс цветопередачи CRI

Эта характеристика дает представление о том, насколько естественно выглядят цветовые оттенки предметов при освещении конкретным осветительным прибором. Нормальной считается CRI выше 75-80. У многих светодиодных светильников этот индекс составляет 80-90.

Кривая силы света (КСС)

При покупке диодного осветительного прибора важно правильно выбрать КСС, которая определяет угол рассеивания его светового потока. При ошибочном выборе могут возникать аварийные ситуации на дорогах, появляться дефекты подсветки зданий. Основные типы КСС:

• концентрированная;
• глубокая;
• косинусная;
• широкая.

Конструктивные характеристики

Вид климатического исполнения

Эта характеристика обозначается буквами, которые указывают на климатическую зону, и цифрами, означающими категорию размещения светильника. К примеру, маркировка УХЛ-1 значит, что светильник можно эксплуатировать в зоне умеренного и холодного климата на открытом воздухе при любой погоде.

Рассеиватель

Светодиоды создают точечное свечение, для рассеивания которого применяют специальные оптические системы. Рассеиватели изготавливают из поликарбоната, полипропилена, полистирола, сверхпрочного стекла. Они могут иметь вид колбы, плоской панели, купола.

Корпус

Корпус светодиодного светильника изготавливают из пластика или алюминия. Во втором случае он выполняет также функцию радиатора, способствуя отведению тепла от светодиодных чипов.

Форма

Производители выпускают светодиодные светильники в виде:

• шара;
• круглых, прямоугольных и квадратных панелей;
• куполов;
• лент и шнуров;
• бытовых ламп с колбой в виде груши, свечи, гриба, шара.

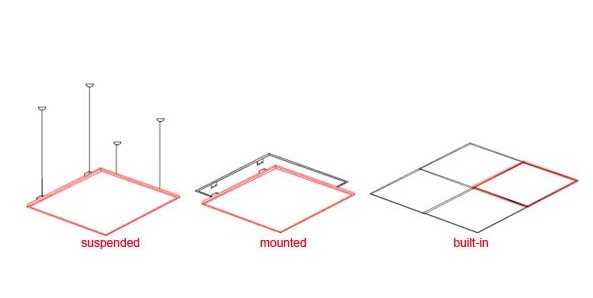

Типы крепления

Светодиодные светильники фиксируют на монтажной поверхности разными способами:

• встраивают;
• применяют накладной монтаж;
• подвешивают на тросах;
• устанавливают в трековые системы;
• закрепляют на кронштейнах и консолях.

Эксплуатационные характеристики

Степени защиты и функциональность

Эта характеристика обозначается в виде букв IP и двух цифр к ним. Первая показывает степень пылезащиты светильника, вторая – способность работать под воздействием влаги и воды. Самая высокая степень защиты у приборов, маркированных IP68. Они могут работать в условиях большой запыленности и длительное время находиться под водой.

Температура эксплуатации

Светодиоды сохраняют все функции при температуре наружного воздуха от -40 °С до +50 °С. Причем низкие температуры не только не вредят, но и продлевают рабочий ресурс светодиодного кристалла.

Класс защиты от поражения электрическим током

Характеристика определяет особенности конструкции электрооборудования и условия его эксплуатации. Самый низкий класс защиты маркируется «0», для таких приборов не предусмотрены дополнительная изоляция и заземление. Наиболее защищены приборы с классом защиты III, которые питаются низким напряжением, поэтому их безопасно эксплуатировать в любых условиях.

Рабочий ресурс, ч

Срок службы светодиодных ламп составляет 50000-100000 ч. Это 15-17 и более лет работы. По истечении заявленного производителем срока эксплуатации светодиод теряет 30 % своего рабочего ресурса, то есть снижает интенсивность свечения почти на треть.

Для сравнения: лампа накаливания работает в среднем 1000 ч, после чего перегорает.

Умение расшифровывать маркировку и разбираться в различных видах характеристик поможет вам сделать правильный выбор светильника, который прослужит максимальный срок при полном сохранении всех функций.

---

led-svetilniki.ru

Описание и технические характеристики разных видов светильников

Применявшиеся ранее у нас повсеместно в быту и на производстве лампочки «Ильича» практически уже канули в Лету. Их сменили рефлекторные, галогенные, люминесцентные, которые большинству из нас известны как энергосберегающие. Сейчас на смену им уверенной поступью пришли светодиодные источники. Внешне некоторые их модели имеют сходство с пресловутой лампой накаливания, но устройство у них гораздо сложнее. Да и характеристики технические таких светильников заметно отличаются от аналогичных показателей своих предшественников.

В этой статье:

Краткие сведения об устройстве этих источников света

Называют такие лампы светодиодными потому, что в их основе лежит полупроводник, преобразовывающий электрический ток в световое излучение. Сокращенно светодиод переводится с английского как LED. Отсюда следует альтернативное название ламп со светодиодами – LED-лампы. Каждая из них состоит из таких частей:

• Колба с рассеивателем. Бывают матовыми либо прозрачными, стеклянными либо пластиковыми. Колбы с матовым пластиковым рассеивателем употребляются везде, а со стеклянным прозрачным – только в декоративном (например, ландшафтном, архитектурном) освещении.
• Плата со светодиодами. Обычно имеет алюминиевую подложку, на которую наносятся светодиоды (как правило, 5 штук). Они могут быть с низкой (серия ДИП) или высокой (СНД) светоотдачей. Вторая более распространена.
• Драйвер (источник питания светодиодной платы). Является своеобразным сердцем устройства, преобразуя переменное напряжение в источник постоянного тока. Сам же, в свою очередь, состоит из платы с размещенными на ней трансформатором и конденсатором.
• Корпус основания с цоколем. Корпус внутри делают обычно из алюминия, который сверху покрыт теплорассеивающим пластиком. Может иметь вентиляционные отверстия для пущего охлаждения. Цоколь/патрон выполняет роль проводника электроэнергии от сети.

Как видите, у светодиодных устройств ярко выражена одна отличительная особенность – они имеют уже электронные составляющие, диодные выпрямители, конденсаторы, импульсные стабилизаторы. Некоторые модели снабжены встроенным датчиком движения, регулятором силы света диммером, могут управляться с пульта ДУ. То есть они уже перестали быть просто лампой, а превратились практически в полноценные осветительные приборы, которые даже можно ремонтировать.

Принципы их классификации и виды

По сфере применения их группируют на бытовые и промышленные. В соответствии со способом монтажа они бывают накладными и встраиваемыми. Если брать во внимание место установки, различают потолочные (ALS), настенные, настольные и напольные осветители. Есть светодиоды, которые вмонтированы в предметы обстановки. Хх так и называют мебельными.

Существуют также антивандальные варианты – ударопрочные светодиодные осветительные приборы, к примеру, Star NBT 16 Led. Есть такие, которые монтируют внутри бассейна. В этом случае их непременно помещают во влагонепроницаемый корпус. Если требуется обустроить освещение во взрывоопасной зоне, осветительное устройство обязательно снабжают соответствующим взрывозащищенным кожухом (пример тому – прибор ВЗГ-200). Если светильник должен выполнять свои функции непосредственно на производстве, подыскивают специально пылевлагозащищенную его модель OPL UNI 1200.

Но главным критерием, отличающим эти устройства от других видов, являются характеристики светодиодных светильников. Вот об этом стоит поговорить более детально.

Основные технические свойства светильников на светодиодах

Главными единицами измерения LED-светильников являются:

• Потребляемая мощность лампы, то есть количество потребляемой энергии за определенный промежуток времени.
  Если на ней написано 12 W (ватт), значит, именно столько электроэнергии в час она потребляет.
• Светоотдача – количество света, которое светильник выдает по факту, единица измерения – Lm (люмены). Для сравнения можно привести такую таблицу:

Лампа накаливания (ВТ)	Светодиодная лампа (ВТ)	Световой поток (Лм)
20	2-3	250
40	4-5	400
60	8-10	700
75	10-12	900
100	12-15	1200
150	18-20	1800
200	25-30	2500

• Энергоэффективность – отношение светоотдачи к измеряемой мощности. Измеряется в Lm/W. Чем выше этот показатель, тем лучше прибор светит.
• Температура свечения – измеряется в K (кельвинах), влияет на комфорт и уют в помещении. Различают 4 евростандарта: теплый (3000К), нейтральный (4100К), холодный (5000К) и промышленный свет (6500К, запрещен к использованию в быту).
• Частота. Если на упаковке указан параметр в 50/60 Гц, значит, лампа пригодна для использования на территории европейских стран.
• Рабочее напряжение – от 12 В (требует подключения через источник питания) до 150-220 В (подключается прямо в сеть).
• Угол рассеивания. Нормальным считается показатель ≥210 градусов (такие лампы вкручивают в люстры), но для работы с мелкими деталями для установки в настольный осветитель лучше подойдет лампа с углом рассеивания в 120 градусов.
• Тип цоколя. Большая часть LED-светильников выпускается под резьбовый цоколь Е14 и Е27 (бывший советский стандарт).
• Коэффициент пульсации (Кп). Он должен быть ниже 20%. В лампах с драйверами не превышает 1%.
• Индекс цветопередачи (Ra). Показывает, насколько естественно выглядят в свете лампы окружающие нас предметы. Этот показатель должен быть ≥70, в идеале – 100 Ra.

Важны также и другие светотехнические характеристики светильников, такие как температура окружающей среды. Безотказно работают LED-лампы в диапазоне от минус 60 до плюс 50 градусов Цельсия. Следует также обращать внимание на срок службы изделия. Обычно он составляет от 50 до 100 тысяч часов. Ну и невозможно пройти мимо гарантийного срока, представляемого производителем. Как правило, он длится пару лет, но на некоторые изделия достигает 10 лет.

Светодиодные лампы: плюсы и минусы

Кроме уже перечисленных к плюсам следует отнести еще такие свойства — они:

• очень экономны – сберегают до 50% электроэнергии;
• светят гораздо ярче других ламп;
• не нагреваются, поэтому абсолютно безопасны для потребителей;
• они полностью экологичны и безвредны – не содержат ртуть, не излучают ультрафиолет;
• легки и удобны в применении;
• практически не разбиваются, потому что чаще всего имеют пластиковые колбы.

Импонирует пользователям и их долгий срок эксплуатации. Ну а число минусов таких осветительных приборов сведено к 1 – цене. Но если все плюсы и минусы бросить на чаши весов, победят, конечно же, первые.

cdelct.ru

использование в прожекторах и светильниках, схема устройства

Светодиодные лампы – это самые экономичные, безопасные и долговечные источники света.

По сравнению с люминесцентными лампами и лампами накаливания они потребляют меньше электроэнергии и абсолютно безопасны для здоровья.

Широкий спектр и гамма цветов диодных ламп позволяют создавать эксклюзивные варианты освещения, а цвет свечения комфортно воспринимается человеческим глазом.

Область применения

Сегодня светодиодные лампы применяются во всех сферах нашей жизни:

• в быту;
• на работе;
• на рекламных вывесках;
• на улице;
• в электроприборах, в автомобилях и пр.

Для дома

Дизайнеры активно используют светодиодные лампочки для создания ярких и стильных интерьерных решений. Диоды ценят за простоту монтажа, широкий вариативный ряд моделей (различных по форме и цвету), а также длительный срок эксплуатации.

Согласитесь, мало толку от прекрасного интерьерного решения, если им можно любоваться только при дневном свете, а как только наступают сумерки и включается искусственное освещение, то всё очарование вашего дома исчезает под равнодушным светом ламп накаливания.

Другое дело, когда ваш дом днем, вечером и ночью выглядит совершенно по-разному. И этот эффект создают именно светодиодные светильники с их бесконечным разнообразием форм, расцветок и размеров.

Если маленький ребёнок капризничает и засыпает только при включенном свете, тогда лучшим выходом станет обустройство в детской комнате светодиодного светильника с дистанционным радиоуправляемым диммером для ламп. Когда ребенок только засыпает, можно установить максимальную яркость, чтобы ему не было страшно. А когда заснёт, вы сможете убрать яркость до минимума, даже не заходя к нему в комнату.

Фото домашнего интерьера с использованием диодного освещения

В офисах и на промышленных объектах

Западные корпорации уже давно в освещении офисных помещений отдают предпочтение светодиодным лампам дневного света. Да, они стоят дороже традиционных ламп накаливания, но зато у диодов низкий уровень потребления электричества и ресурс эксплуатации, исчисляющийся 80-100 тыс. часами работы. Лучше один раз переплатить, чтобы потом десять лет подряд экономить – вот главный довод приобретения светодиодных ламп.

Широкое применение светодиодных светильников на производстве обусловлено их высокой надежностью и невосприимчивостью к негативным воздействиям окружающей среды. Лампы со светодиодами не восприимчивы к вибрациям и небольшим динамическим ударам, к резким перепадам температуры, к воздействию пыли и слабоагрессивных химических веществ.

Рекомендуем Вам также более подробно ознакомиться с ультрафиолетовыми лампочками.

Склад, освещенный светодиодными лампами

Диодные лампы активно используют для лабораторий, где свет должен быть стабильным и ярким

Для рекламных вывесок

Рекламщики одни из первых уяснили всю выгодность применения светодиодов для создания световой наружной рекламы и освещения вывесок и логотипов. Длительный срок службы светодиодов, низкий уровень электропотребления и широкая цветовая гамма

позволяли снизить себестоимость эксплуатации наружной рекламы и значительно расширить её визуальные возможности.

Применение точечных и узконаправленных светильников при освещении витрин магазинов позволило концентрировать взгляды прохожих точно на выставленных товарах и манекенах. Это позволило преподносить рекламируемый на витринах товар целевой аудитории максимально эффективно и точно, увеличивая процент отдачи от рекламы.

Так как светодиоды не нагреваются при работе, то их можно использовать при подсветке витрин и лотков с охлажденными и замороженными продуктами.

Этим вы добьётесь двойной экономии электроэнергии: меньше электричества расходуется на освещение и на поддержание низкой температуры в витрине или лотке.

На улице

Последний модный тренд европейских, российских и американских городских муниципалитетов – это применение светодиодных ламп для освещения улиц и площадей. Выгода очевидна – одна лампа, даже очень яркая, прослужит порядка десяти лет, а расходы на оплату счетов за электричество – снизятся.

Если лампы накаливания при сильных морозах работать отказываются – они попросту из-за разницы температур трескаются, то светодиоды, не выделяющие тепла при работе, могут спокойно работать даже при очень низкой температуре.

Использование датчиков освещения позволяет исключить напрасное расходование электроэнергии на освещение в светлое время суток. Прибор будет включаться и выключаться автоматически, в зависимости от уровня освещенности.

Прожектор светодиодный – это наиболее простой, эффективный и экономичный способ освещения в ночное время, при неблагоприятных погодных условиях производственных, погрузочно-разгрузочных и иных открытых площадках на промышленных объектах.

В технических устройствах

Все световые индикаторы в любой технике бытового и промышленного назначения – это светодиоды. Более того, сегодня светодиодные лампы стали все активнее применять производители автомобилей. Габаритные огни, передняя и задняя оптика – всё это, в первую очередь, на автомобилях премиум-класса, теперь изготавливается из светодиодных ламп.

Технические характеристики

Технические параметры светодиодных ламп оцениваются аналогично, например, с характеристиками энергосберегающих ламп. Свойства и характеристики светодиодов определили основные сферы их использования.

По технико-эксплуатационным критериям светодиоды для бытового и промышленного предназначения серьёзно различаются между собой. Рассмотрим основные технические параметры светодиодных светильников.

Внутреннее устройство LED лампы

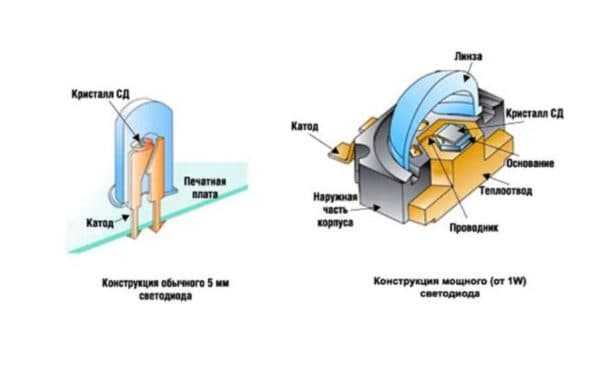

Устройство LED ламп малой и высокой мощности

Потребляемая мощность и рабочее напряжение

Потребляемая мощность бытовых светодиодных ламп варьируется от 1 до 10 Вт. А мощность светодиодных лент обычно составляет 12 Вт или 24 Вт, хотя в продаже можно встретить и ленты с другими показателями по мощности. Количество светодиодов в 12-ваттной ленте варьируется от 30 до 120 штук, в 24-ваттной ленте – от 120 до 240 штук.

Потребляемая мощность светодиодных вывесок и наружной рекламы также будет зависеть от количества используемых в них светодиодов. У уличных светодиодных ламп потребляемая мощность варьируется от 80 до 200 Вт, причем, последний показатель характерен для светодиодных прожекторов. Наконец, мощность светодиодных ламп дальнего и ближнего света у автомобилей составляет, как правило, 25 Вт.

Мощность светодиодных ламп вовсе не указывает на яркость их светимости. Величина светимости – это люмен. Ватт – это величина скорости расходования электричества из сети.

Рабочее напряжение светодиодных ламп определяется их предназначением. Бытовые светильники запитываются переменным током из сети 220В, светодиодные промышленные светильники могут подключаться к 380-вольтной трёхфазной сети, наконец, светодиодная лампа с аккумулятором станет незаменимой в автомобиле.

Возможность подключения светодиодной лампы к той или иной сети определяется характеристиками блока питания. Сами светодиоды функционируют от постоянного тока.

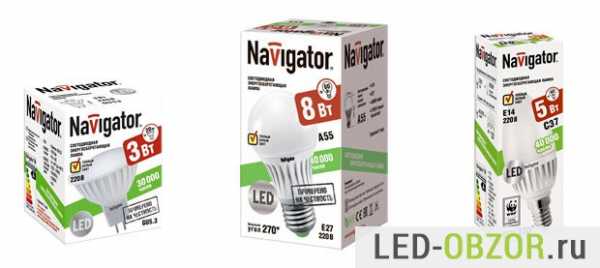

Основные характеристики светодиодных ламп, на примере изделия от компании Odeon

Типы цоколей

Е14/Е27 – это наиболее распространённый цоколь, предложенный ещё самим Эдисоном, о чём литера “Е” как бы намекает. Цифры – это диаметр в миллиметрах. Цоколи Е14 устанавливаются в настольных лампах, торшерах и в бра. Лампочки в этом цоколе имеют, как правило, вытянутую форму.

Диодная лампа с цоколем E27 может быть легко вкручена в стандартный патрон

GU10 обладает двухштырьковым разъёмом с утолщением на конце. Ранее он использовался для газоразрядных ламп. Литера “G” в наименовании цоколя свидетельствует о наличие штырьков, а литера “”U – о наличие утолщений на конце, цифра 10 указывает, что штырьки расставлены друг от друга на 10 мм. Чаще всего данный цоколь используется в светодиодных рефлекторных лампах, устанавливаемых встраиваемых в потолок лампах.

Цоколь GU10 считается наиболее безопасным, поэтому именно ему следует отдавать предпочтение, если в вашей сети часто случаются перепады напряжения.

GU5.3 – еще один штырьковый цоколь без утолщения на конце, хотя в его обозначении и имеется литера U. Дело в том, что светильники с данным цоколем пришли на замену галогенных лампам. А вот у их цоколей как раз и были утолщения на концах. Светодиоды с этим цоколем чаще всего используют для точечных светильников в гипсокартоне.

G13 – штырьковый цоколь применяется в линейных светодиодных лампах типа ST8, освещающих большие площади с высокими потолками.

При покупке цоколя G13 обратите внимание на расположение патрона. Если он в светильнике расположен под прямым углом, тогда свет будет распространяться параллельно полу, а не сверху вниз.

Лампу Т10, как и Н4 и Р27 в основном применяют для автомобильного освещения. При подсветке номерного знака, для габаритных, противотуманных и поворотных огней, а также для салона. Т8 предназначена для освещения офисных помещений.

Автомобильная светодиодная лампа h37

Лампа Т8 для использования в коммерческих помещениях

LED лампа с цоколем T10

Цветовая температура

Оптимальным для человека считается освещение, имитирующее дневной свет. Следовательно, для настольных ламп необходимо выбирать светодиоды с температурой свечения 4200-5500 К. Такие светодиоды подойдут практически для любого помещения жилого и производственного назначения. Хотя бывают и исключения

Так, для освещения спален лучше выбирать светодиоды с цветовой температурой 2700-4200 К. Они светят мягким белым светом, который будет способствовать созданию атмосферы уюта в спальне.

Светодиоды с цветовой температурой 5000-6500 К генерируют ярко-белый, «зимний» свет. При таком освещении человек чувствует прилив энергии, и поэтому устанавливают такие светильники в гараж, в ванные комнаты на кухне. Правда, в последнем случае лучше обустроить комбинированное освещение. Ярко-белые светодиодные лампы включать за завтраком для получения дополнительной бодрости, а за ужином включать светодиоды с мягким расслабляющим белым светом, который бы помог снять напряжение прошедшего рабочего дня.

Нельзя использовать светодиодные лампы для чтения с цветовой температурой больше 6500 К. Слишком яркий свет нанесет вред вашему зрению.

Диапазон рабочих температур окружающей среды и световой поток

Полупроводниковая природа светодиодов обуславливает широкий температурный диапазон их работы. Они способны светить и при 50-градусном морозе, и при 60-градусной жаре.

Таблица соответствия яркости освещения

Мощность светодиода, Вт	Мощность светового потока, люмен
2-3	≈ 250
4-5	≈ 400
8-10	≈ 700
11-12	≈ 900
13-15	≈ 1200
16-20	≈ 1800
21-30	≈ 2500

Для сравнения, 60-ваттная лампа накаливания испускает световой поток равный 710 люменам.

Рекомендуем также более подробно ознакомиться с таблицей светового потока светодиодных ламп.

Лампы с диммером

Диммер – это регулятор мощности светодиодных ламп. С их помощью корректируется яркость свечения.

Существуют различные типы диммеров под светодиодные лампы:

1. Встраиваемые в стену. Достоинства: всегда находятся на одном месте, простота управления. Недостатки: недостаточный функционал, хотя для простых точечных светильников большого разнообразия и не требуется.
2. Дистанционные. Достоинства: возможность управления освещением из любой комнаты дома (только радиоуправляемые диммеры), широкие функциональные возможности для создания цветовых инсталляций (некоторые модели обладают до 256 уровней регулировки).

Чаще всего диммеры используются для регулировки мощности светодиодных лент, применяемых для подсветки и световых инсталляций. Они и продаются уже с диммерами в комплекте.

Схемы подключения светодиодных ламп

Светодиоды работают только от постоянного тока. Однако, если при покупке бытовой светодиодной лампы, на ней указано рабочее напряжение в 220 В, значит, блок питания уже встроен в светильник, и его можно подключать к сети точно так же, как и обычную люстру.

Схема подключения лампы с диодами, на примере T8

Схема подключения лампы диодной (220В)

Если вы приобрели 12- или 24-вольтную лампу, то для её подключения к сети необходим преобразователь переменного тока в постоянный с уменьшением до необходимой величины. Его можно сделать самостоятельно из диодного мостика, подсоединив к нему емкость и гасящий резистор. Но лучше просто купить заводской блок питания, он и надёжнее, и безопаснее, и долговечнее.

При покупке блока питания, чтобы величина выходного напряжения совпадала с напряжением светодиодной лампы (12 или 24 В). Аналогично и с максимально допустимой величиной тока – 350 или 700 мА.

Светодиодные лампы к одному блоку питания подключаются параллельно.

Суммарная мощность подключённых светодиодных ламп не должна превышать мощность блока питания. Сечение же подключаемой к блоку питания проводки должно быть достаточным про проведения соответствующей силы тока.

Видео

Данное видео подробно расскажет Вам про технические характеристики светодиодных ламп.

Таким образом, светодиодные светильники следует выбирать исходя из их технических характеристик – потребляемая мощность, рабочее напряжение, тип цоколя, цветовая температура и светового потока. Именно эти технические характеристики и определят область применения конкретного светодиодного светильника.

finelighting.ru

Все про технические характеристики светодиодных ламп и светильников

Уже сегодня светодиодные светильники и лампы широко применяются для искусственного освещения помещений в доме, квартире, офисах и гаражах. За последние годы благодаря развитию технологий значительно снизились цены на светодиоды и продукцию, в которых они применяются. Светодиодные лампы  сегодня лучший вариант для организации освещения,  благодаря высокой экономичности и самым продолжительным срокам службы по сравнению с другими видами ламп.

Да, Вам придется заметно раскошелится и купить дорогостоящую светодиодную лампу и светильник, но за то Вы экономите в будущем при расчетах за потребленную электроэнергию, а так же на отсутствии необходимости в последующем обслуживании  и ремонте, благодаря их высокой надежности работы, в том числе и в жестких условиях их использования (перепадов температур и электрического напряжения, механических воздействий, частого включения- выключения и т. п.).

Светодиодные лампы отличаются по размерам и типам цоколя, температуры свечения и, главное по рабочему напряжению от 12 Вольт до 220 В. Повторятся не буду об этих характеристиках Я подробно рассказывал в своей статье “общие характеристики разных видов ламп”!

Сегодня Я расскажу об технических характеристиках, которые касаются только светодиодной продукции, что поможет Вам сделать правильный выбор при покупке.

Внимание! Аббревиатура LED является сокращением от английских слов «light-emitting diode», которые дословно переводятся на русский язык, как  «светоизлучающий диод», т. е. это второе название светодиода.

Основные технические характеристики светодиодных ламп.

1. Мощность лампы, которая указывается в Ваттах (W  или Watt).
2. Тип цоколя. Обращайте внимание при покупке, а иначе лампа не подойдет к вашему светильнику.
3. Световой оттенок от 2700К (теплый) до 4500К (холодный).
4. Рабочее напряжение от 12 Вольт постоянного тока (требуется подключение через блок питания) до 220 В переменного тока электросети вашего дома!
5. Срок службы  в часах , который зависит от типа применяемых светодиодов.

Подробно не буду останавливаться на основных характеристиках- при желании более подробно с ними Вы можете ознакомится на этой странице.
Главное помните, что на первые четыре пункта обязательно следует обращать внимание при покупке.

Второстепенные технические характеристики светодиодных ламп.

1. Эффективность, которая измеряется в Лм/Вт. Этот параметр показывает уровень светоотдачи на потребляемую мощность, которая благодаря новым технологиям и разработкам сегодня достигает отметки  130 – 160 лм/Вт, но большинство LED продукции все еще производится с более низкой почти на половину эффективностью равной 100 лм/Вт. Давайте сравним этот параметр с таким же, как и у обычной лампы накаливания, у которой он равен в среднем около 15 Лм/Вт. Расчет делается просто делением соответствующих величин. После деления Мы видим десятикратное превосходство новейших светодиодов по экономии электроэнергии при одинаковом световом потоке.
2. Температура рабочей среды для большинства светодиодов варьируется в широких пределах от — 60 до +40 С°.
3. Обращайте внимание на направление светового потока. В люстру или светильник покупайте светодиодные лампы, излучающие свет равномерно во все стороны, как и лампочки накаливания и с большим углом излучения, а вот для настольного или настенного- подойдет лампа с узконаправленным световым потоком.
4. Количество светодиодов. В одной лампе может быть один или десятки светодиодов, которые суммарно и обеспечивают общий световой поток.
5. Если необходима возможность регулировки уровня яркости для совместной работы со специальным выключателем-регулятором подойдут только специальные диммерные модели.
6. Они бывают как накладного типа, так и встраиваемые.
7. Будьте внимательны с моделями светодиодных ламп с радиаторами охлаждения.  Их следует устанавливать в хорошо вентилируемых местах или светильниках.
8. Иногда, указывается рабочий диапазон напряжений. Нередко он равняется от 100 до 265 В. Это означает, что скачки напряжения никак не отразятся на работе светоприбора, в отличии от лампы накаливания, которая при это будет то тускнеть, то наоборот ярко светить.

Технические характеристики светодиодных  светильников.

При покупке светодиодных светильников и люстр следует уделять внимание электротехническим характеристикам изложенным выше, а так же непосредственно  особенностям самих конструкций светильников от которых зависит тип установки (накладной или встраиваемый). Еще один важный параметр- это класс защищенности IP: так например, Ip 44- брызгозащищенные, а IP 65-67- можно устанавливать на улице и да же в воде.

Опять же ознакомитесь с инструкцией и соблюдайте рекомендации производителя  по выбору места для установки для обеспечения достаточного уровня отвода тепла!

Светодиодные светильники могут обладать дополнительными функциями такими, как противовандальными, с датчиком движения или звука.

Ну и главное, конечно это выбирайте светильник исходя из его предназначения- для подсветки, декоративного или общего освещения, уличного, ландшафтного или фасадного и т. д.

Характеристики светодиодных прожекторов.

При выборе прожекторов на светодиодах следует руководствоваться рекомендациями выше изложенными, а так же из своего опыта рекомендую для улицы использовать модели с прочными корпусами из алюминия и закаленным стеклом. Рекомендую прочесть нашу статью с рекомендациями по выбору разнотипных прожекторов.

Я постарался доступно изложить все о характеристиках светодиодной продукции. Дополнительно советую прочитать нашу статью об устройстве и подключении  светодиодных светильников.

jelektro.ru

Светодиодные лампы, технические характеристики

Поискав в интернете информацию о технических характеристиках светодиодных ламп, не нашел описания всех характеристик, везде указаны только основные. В отличие от лампочек накаливания (которые простые, как 3 рубля), уже содержат электронные компоненты, импульсные стабилизаторы тока, конденсаторы, диодные выпрямители. В некоторых модификациях может быть установлен датчик движения и управление с пульта ДУ. То есть она стала электронным осветительным прибором, пригодным к ремонту.

Содержание

• 1. Основные параметры
• 2. 1. Световой поток
• 3. 2. Мощность потребления электроэнергии
• 4. 3. Цветовая температура света
• 5. 4. Тип цоколя
• 6. 5. Диапазон рабочих температур
• 7. 6. Коэффициент пульсаций
• 8. 7. Степень защиты
• 9.  8. Срок службы
• 10. 9. Напряжение питания
• 11. 10. Размеры корпуса

Основные параметры

Список основных параметров:

1. Световой поток;
2. Мощность потребления электроэнергии;
3. Цветовая температура света;
4. Тип цоколя;
5. Диапазон температур, при которых может работать;
6. Коэффициент пульсаций;
7. Степень защиты;
8. Срок службы;
9. Напряжение питания;
10. Размеры.

Конечно мало знать параметры, есть и другие тонкости. Поэтому следует прочитать мои рекомендации, как выбрать светодиодные лампы для дома.

1. Световой поток

Самое важная техническая  характеристика, это световой поток, который она излучает, измеряется в Люменах. В эпоху источников света с нитью накаливани значение светового потока практически не использовали, а измеряли мощностью потребления. В настоящее время светодиодный эквивалент в среднем потребляет в 10 раз меньше электроэнергии.

Раньше источники накаливания обеспечивали 12-14 Лм на Ватт, теперь эта величина составляет 80-190 Лм на Ватт. Эффективность зависит только от производителя, бывают:

• диоды неизвестного китайского производства, который дают 70-80 Лм на Вт;
• фирменные китайские, японские, европейские 110-120 Лм на Вт;
• сверхъяркие, чаще сделанные по технологии COB, которые дают 180-190 Лм на Вт.

Таблица соотношения светодиодных ламп и накаливания

Накаливания, Вт	Светодиодная, Вт	Поток света, Люмен
40	5	400
60	8	700
100	14	1300
150	22	2100

2. Мощность потребления электроэнергии

Энергопотребление складывается из потребления светодиодов и драйвера. На драйвер приходится 1-2 Вт. Если вы покупаете китайского производства или неизвестного отечественного производителя, то часто  леды могут использоваться очень плохие, обычно в 3-4 слабее брендовых.

Например,  на 60 дешёвых SMD 5730 потребляет столько же, сколько  20 штук этих же, только фирменных CREE, Osram, Samsung.

3. Цветовая температура света

Шкала цветовой температуры

..

Свет делится на 3 вида:

• белый, как обычный дневной свет;
• теплый белый, как свет от обычной накаливания;
• холодный белый, свет с голубоватым оттенком.

4. Тип цоколя

Самые распространённые это Е27 и Е14. Есть еще и другие, в основном для точечных светильников и рассчитанные на 12 Вольт, это GU4, GU5.3, GU10. В цоколях типа GU цифры обозначают расстояние между их контактами в миллиметрах, соответственно  GU10 имеет расстояние между контактам 10 мм.

Цоколи ламп для дома

Отдельную группу составляют G5, G13, G23, G24, которые используются в люминесцентных светильниках. В целях сокращения инвестиций на переоборудование освещения, в формате люминесцентных  выпускаются светодиодные. Для этого убирается пускорегулирующая начинка люминесцентного светильника, корпус остается прежним.

Перед покупкой  уточните заранее цоколь. Даже мне однажды удалось купить 10 штук с Е27, вместо Е14.

5. Диапазон рабочих температур

При покупке обратите внимание на рабочий диапазон температур. Если эксплуатация будет проходить при теплых  или холодных условиях, например, на улице при -35 градусов или в сауне, где плюс 90-100 градусов. То эти данные должны быть указаны в паспорте лампы, и тогда она будет гарантированно и безотказно работать в этих условиях.

6. Коэффициент пульсаций

Считаю, что это вторая по важности техническая характеристика. При эксплуатации обычных  этот параметр был всегда одинаков. Этот показатель большинство производителей не упоминают, потому что у дорогих лампочек с этим всё в порядке, а покупают обычно бюджетные. Всю важность и тонкости я описал в статье «почему светодиодная лампа мигает».

7. Степень защиты

Существует несколько степеней защиты от влажности, влаги, пыли. Она указана обычно на упаковке. Чтобы вам не разбираться в тонкостях маркировки, просто спросите у продавца. Несоответствие степени защиты и условий эксплуатации приведет к преждевременному выходу из строя.

 8. Срок службы

Срок службы современных бюджетных светодиодок  заявлен в 20 — 50 тысяч часов, и зависит от установленных LED комплектующих. Современными я считаю от SMD5630, предыдущие имеют худшие технические характеристики. Последние разработки японцев и европейских производителей позволят работать до 100.000 часов. Но это не означает, что лампа перестанет работать, она потеряет свою яркость, примерно, на 30-40%.

9. Напряжение питания

Информация на упаковке Навигатора

Напряжения питания  обычно составляет 12 и 220 Вольт. Если покупаете в зарубежном интернет магазине, например китайском, то обязательно укажите, какое напряжение вас интересует. Продавец видит, что вы из России, но зачастую они могут вам отправить  на напряжение 110 Вольт.

10. Размеры корпуса

Это не то, что характеристика, скорее примечание. Тут действует простое правило, чем  ярче светит, тем она должна быть больше. Сопоставить размеры, аналогичной обычной сотке (100 Вт), можно в статье «светодиодная лампа, аналог 100 Вт». Менее мощная  должна быть пропорционально меньше. Перед покупкой измерьте светильник, в котором стояли лампы накаливания, иначе многие возмущаются, что плафон съедает немалую часть света, или некрасиво торчит из него. Семь раз прикиньте, один раз купите. В 2015 году появились модели на 15 Вт, корпус которых по размерам как  на 7-8 Вт, написал производителям письмо, почему они не перегреваются. Производитель на письмо не ответил, может есть что скрывать, но у них упоминается об использовании керамики из Нитрида алюминия.

led-obzor.ru

Технические характеристики светодиодных ламп | Компания «LeaderLight» г. Москва

На привычным источникам света приходят светодиодные лампы. Их технические характеристики ставят эти источники света вне конкуренции с остальными светильниками.

Характеристики светодиодных ламп

Основные технические параметры светодиодных ламп:

• Мощность. Это электрическая мощность, потребляемая из сети светодиодной лампой. Для сравнения мощности на упаковке всегда указывается эквивалентная лампа накаливания.
• Тип цоколя. Самые распространенные – E27 «Стандарт» и E14 «Миньон», применяемые в домашних светильниках. Для улиц используются лампы с патроном E40. LED-светильники с цоколями G4, GU5.3, GU10 заменяют галогенные лампы. Поворотный цоколь G13 устанавливается на линейных светодиодных лампах, служащих заменой электролюминесцентных ламп.
• Рабочее напряжение. Самим светодиодам требуется постоянное напряжение 12 или 24 вольта. Питание от сети переменного тока 220 В обеспечивается преобразователем, который может быть отдельным устройством либо встроен в саму лампу.
• Световой поток. Для сравнения светового потока светодиодных ламп используется параметр, характеризующий энергоэффективность источника света. Он измеряется в Люменах на Ватт (Лм/Вт). Лампа накаливания имеет эффективность 12-15 Лм/Вт, светодиодная — 80-90 Лм/Вт. Это значит, что каждый ватт потребленной LED-лампой мощности порождает десятикратный световой поток. Энергоэффективность светодиодных ламп по сравнению другими лампами – главное их преимущество.
• Цветовая температура. Этот параметр характеризует цвет свечения источника. У ламп накаливания цветовая температура 2600 К, у дневного света и электролюминесцентных ламп – 4500-6000 К. У светодиодных ламп может быть с разная цветовая температура. Их значение указывается на упаковке.
• Возможность регулировки (диммирования) яркости светодиодных ламп в сравнении с остальными источниками света гораздо шире. Присутствует не у всех светодиодных ламп, что тоже указывается на упаковке.
• Теплоотвод. Покупатели часто спрашивают: «Нагреваются или нет светодиодные лампы?». Свет излучается светодиодом в одну сторону. В противоположном направлении идет поток тепла. В LED-лампах малой мощности охлаждающий радиатор спрятан внутри корпуса. Мощные прожекторы оборудуются ребристыми алюминиевыми радиаторами. Ответ на вопрос «Нагреваются ли светодиодные лампы» впрямую зависит от мощности лампы.

Параметры и характеристики светодиодных ламп подтверждают их высокую экономичность. КПД светодиодной лампы в сравнении с лампой накаливания превосходит ее в 4-5 раза. Выбирая светодиодные лампы необходимо учитывать их виды и характеристики. Большинство из них указаны на маркировке светодиодной лампы.Смотрите также:


Будем рады видеть Вас в числе наших партнеров!

www.leadlight.ru

Характеристики светодиодных светильников

Admin 17.07.2018 Освещение 407 Просмотры

Статьи По Теме

В данной статье мы рассмотрим главные характеристики и преимущества линейных светодиодных led — светильников. В основном эти параметры перекликаются с параметрами осветительных приборов, использующих в качестве света иные источники, правда имеют ряд особенных отличий. Если хорошо ориентироваться в этих характеристиках, то вы можете с легкостью оценить качество предложенного продукта. Далее будут приведены наиболее важные характеристики.

Характеристики светильников

1. Световой поток (Люмен). Представляет собой мощность, издаваемую потоком света, при этом учитывается особенность строения глаза, его способность чувствовать весь спектр. Другими словами – это тот свет, который мы с вами видим. Следует помнить, что 1000 люмен имеет тот же световой поток, что и лампа накаливания 100 Ватт.
2. Потребляемая мощность (Ватт). Пожалуй, является самой основной характеристикой, ведь именно из-за нее и появился данный вид светильников. Так как при одинаковом световом потоке они потребляют меньше мощности, в отличие от других светильников, а, следовательно, положительно влияют на экономию электроэнергии.
3. Коэффициент мощности. Данный показатель влияет на уровень изменения формы синусоидального напряжения. Этот коэффициент измеряют в условных единицах.
4. Срок службы (Часы). Также является важной характеристикой. Led — светильники высокого качества не нуждаются в обслуживании из-за того, что нет возможности замены ламп. Важно отметить, что конец срока эксплуатации – это не поломка светильника, а уменьшение на 30% такой характеристики как световой поток. Его уменьшение связано с «усталостью» светодиодов. Если они хорошего качества, эксплуатируются без перегрузок, имеют достаточный теплоотвод, тогда срок эксплуатации таких светильников может достигать 50000 и даже 100000 часов.
5. Эффективность (Люмен/Ватт). Представляет собой отношение светового потока к мощности потребления. Иными словами, чем больше данный показатель, тем ярче будет свет при одинаковой мощности потребления.
6. Цветовая температура(Кельвин). Данная характеристика указывает на оттенок белого света, который излучает светильник. Основные величины варьируются от 3000 К до 6000 К.
7. Диапазон рабочих температур. Указывает на температуру, при которой будет эксплуатироваться светильник, а также условия применения(на улице либо в помещении). Также существует ряд других характеристик, но они не являются такими важными как те, что приведены выше.
8. Напряжение и частота питания. Для РФ установлено напряжение 220 вольт с частотой 50 герц.

Преимущества линейных светодиодных cветильников

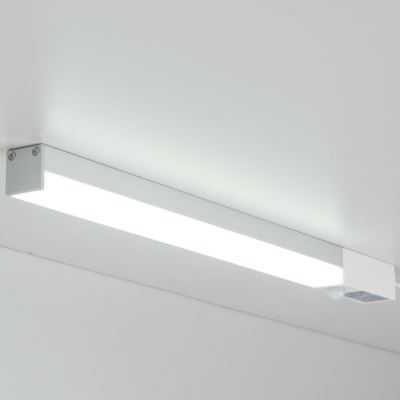

Линейный светильник — это прибор, имеющий вытянутую плоскую, возможно трубчатую форму корпуса. Такие светильники хороши тем, что:

• просты в монтаже и подключении к сети
• имеют компактный корпус, что позволяет встраивать их в ниши, шкафы и т.д.
• создают четкий поток света в нужном направлении

2018-07-17

Читайте так же

Не все люди умеют правильно подойти к выбору светильника, возникает так называемый «эффект плацебо»: освещение …

rosgranitsa.ru
