Как пробурить скважину своими руками

В этой статье я опишу  ещё один способ  бурения  скважины на воду своими руками.  Для такого способа бурения скважины тоже не требуется много оборудования. Скважина, показанная на видео, была пробурена за два часа на глубину 9 метров.

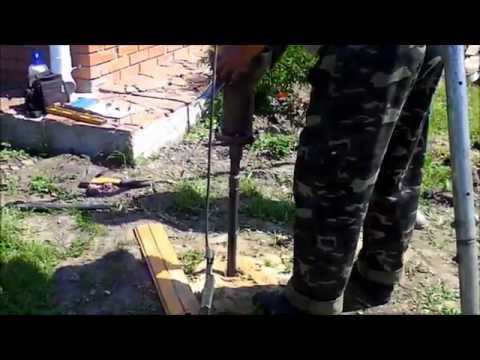

Смотрим видео:

На видео достаточно понятно и подробно показан процесс бурения скважины на воду своими руками, а если у Вас остались вопросы вот подробное описание процесса:

• Вначале бурится неглубокое отверстие ручным буром.
• Затем соединяем при помощи пакли и масляной краски первую трубу и фильтр (фильтр готовый продаётся в магазинах, он забивается в землю в первую очередь).
• Вставляем фильтр в пробуренное отверстие. Выравниваем его при помощи уровня и высыпаем ведро песка вокруг трубы. Удерживая трубу строго в вертикальном положении, стараемся засыпать песок в пробуренное отверстие. Это зафиксирует и поможет ровно забить всю трубу в землю.
• Накручиваем на муфту, соединяющую трубы между собой, специальную насадку, которая принимает на себя удары и защищает резьбу от деформации.
• Забиваем трубу в землю, накручиваем следующую и так далее до необходимой глубины.

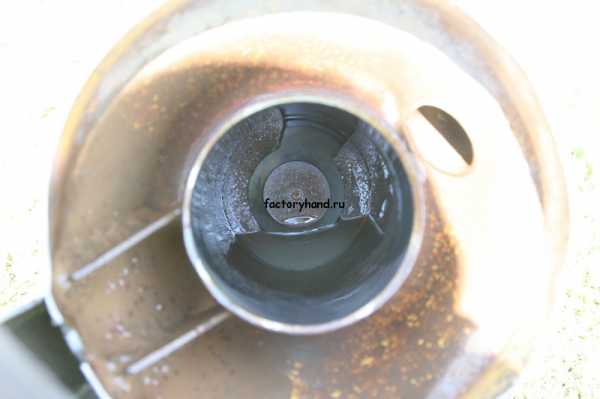

• Проверяем (отвесом) на какой глубине находиться «зеркало» воды.
• Ручным насосом прокачиваем скважину.
• Устанавливаем электрический насос и прокачиваем до чистой воды.



Теперь давайте подробнее рассмотрим инструменты и приспособления для бурения:

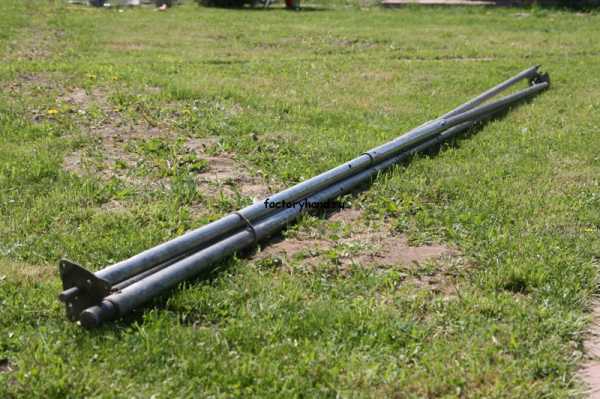

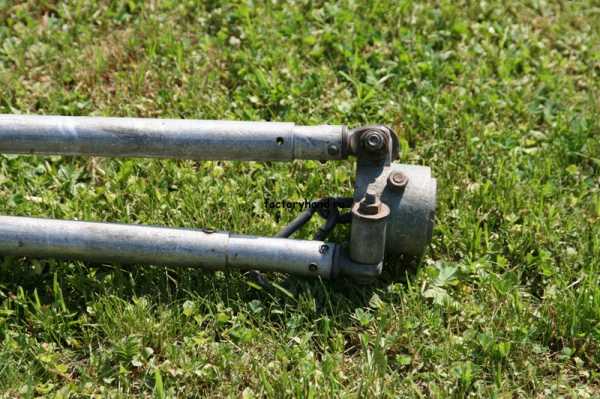

Тренога

Тренога выставляется ровно над местом бурения. Сверху на треноге устанавливается одинарный блок для поднятия тяжёлой бабки, которая забивает трубу в землю.

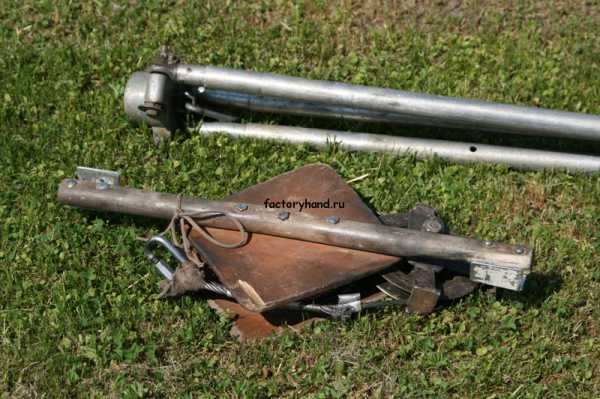

Бабка

Бабка должна быть достаточно тяжелая, чтобы забить трубу в землю и достаточно лёгкая, чтобы Вам хватало силы её поднимать вверх. К бабке снизу прикреплён металлический пруток, который служит направляющей. На этом прутке, в его нижней части, имеются две канавки, по которым, во время забивания, легко можно определить на какую высоту поднимать бабку чтобы пруток не выскочил из трубы.



Трос

У троса должна быть сделана бухта на которую он намотан. По мере забивания трубы трос разматывается или сматывается.

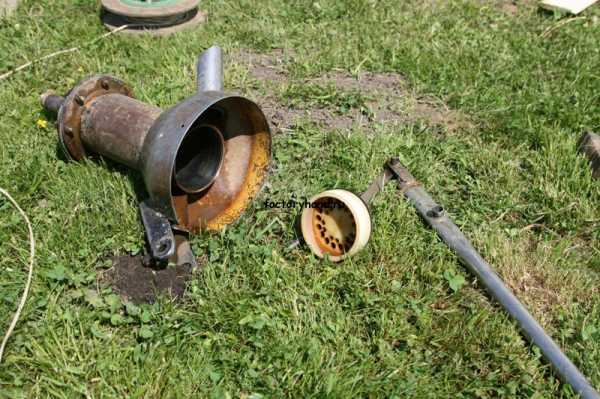

Ручной насос для воды

Ручной насос нужен для первой прокачки скважины и для подъёма воды до электрического насоса.



Наконечник для труб

Наконечник вкручивается в соединительную муфту и принимает на себя удары бабки, защищая резьбу от деформации.

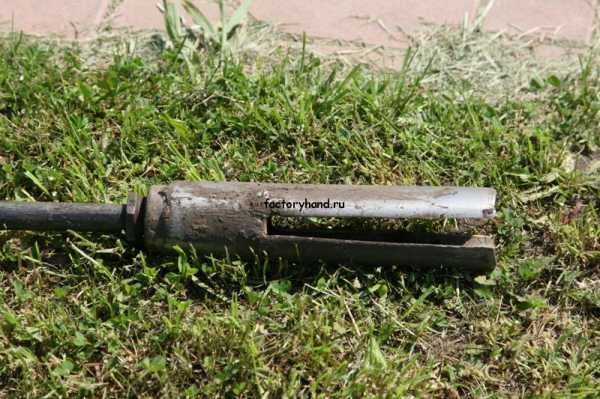

Ручной бур

Бур может быть любой конструкции, например вот такой



Почва в месте бурения глинистая. Зеркало воды в скважине находится в полутора метрах от уровня земли. Диаметр трубы 1” (дюйм).  Воды в скважине достаточно (при длительном поливе вода не заканчивается).

Для хозяйственных нужд вода в этой скважине подходит отлично, а вот в пищу я бы её не употреблял, так как присутствует запах железа и фильтры через некоторое время работы забиваются  взвесью. Конечно качество воды её вкусовые и химические характеристики в разных местах бурения будут совершенно разные, да и глубина скважины тоже. Перед тем как Вам  приступить непосредственно к

бурению скважины на воду вручную, поинтересуйтесь у соседей про глубину их скважин и характеристики воды.

Таким способом Вы можете быстро пробурить скважину на воду собственными руками. Как Вы видите, ничего сложного в этом нет.

С  другим способом бурения скважины на воду Вы можете ознакомиться  здесь.

factoryhand.ru

Скважина под воду своими руками

Среди владельцев частных домов стало популярным устройство индивидуальной водозаборной скважины. Ее наличие предоставляет массу преимуществ, главное из которых – бесперебойное обеспечение качественной водой и ее использование в хозяйственных и питьевых целях.

Как правило, процесс бурения доверяют квалифицированным специалистам. Выполнение работ требует точности, а ошибка при установке скважины способна привести к поломке конструкции или загрязнению источника. Но если есть возможность аренды оборудования, а вы обладаете нужными знаниями, то можно сделать скважину под воду своими руками.

Как выбрать участок для скважины

Поиск месторасположения воды

Разумеется, бурить шахту необходимо там, где есть близко расположенный водяной горизонт. Поэтому без геологических исследований не обойтись. Для технических нужд будет пригодной влага из верховодки. Питьевая вода забирается на глубине не менее 50 м. Качество жидкости определяют посредством проведения соответствующих химических и бактериальных анализов.

Необходимо соблюдать еще несколько условий:

• источник воды надо располагать на расстоянии не меньше 20 м от септика и не ближе 4 м от конструкций дома;
• место должно быть доступно для подъезда техники на случай ремонтных работ.

Какие материалы нужны

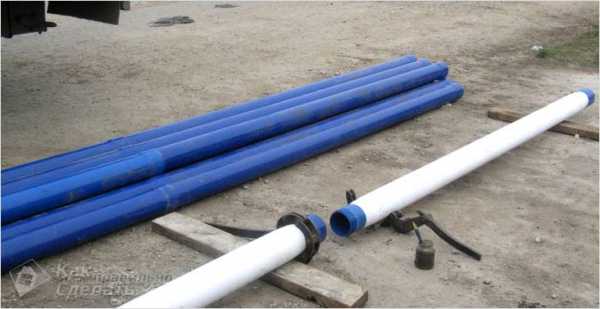

Материалы для скважин

Для бурения своими руками понадобится слегка модифицированный садовый бур со специальными удлиняющими коленьями. На кромки для лучшего прохождения сквозь почву приваривают дополнительные резцы. Здесь хорошо подойдут напильники, остро наточенные по краям.

Кроме того, вам нужны:

• асбестоцементные и пластиковые трубы в качестве обсадных колонн;

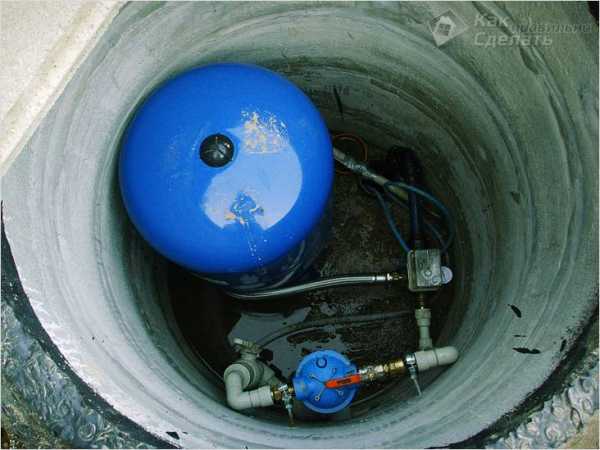

• кессоны для защиты шахты от грязи и промерзания зимой, в которых размещаются дополнительные агрегаты: фильтры, реле и другие.

Методы бурения водяных скважин

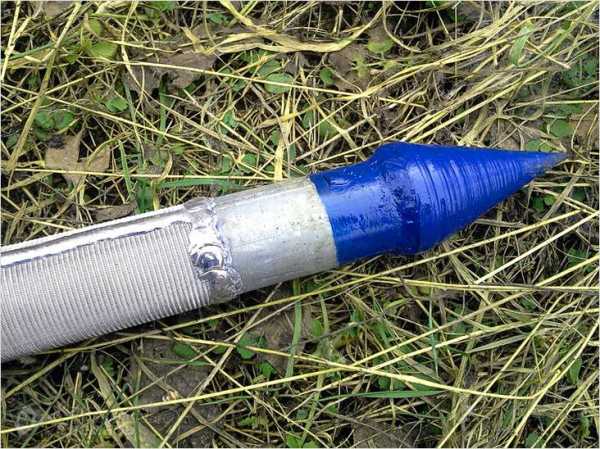

Игла для забивной скважины

Наиболее удобным для создания источника водоснабжения является забивная скважина или абиссинский колодец. Она относится к колодцам малого диаметра, глубина которых не превышает 20 м. Вода из нее добывается с помощью насосной станции или ручной помпы. При сооружении скважины иглы не нужна сложная техника, только наконечник особой формы на конце трубы и груз, чтобы забивать сваю в грунт.

Шнековый способ бурения

Другие варианты:

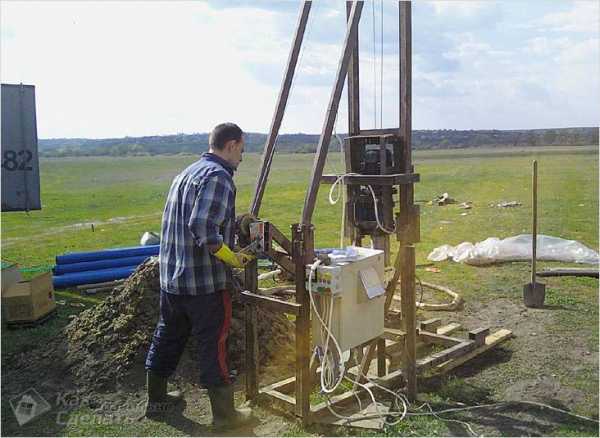

1. Шнековое бурение. Простой и недорогой способ для работ с малогабаритными установками, основанный на применении винта (шнека). Недостаток этого метода – возможность выполнения только на мягких и сухих почвах.
2. Роторный метод. Заключается в использовании бурильной сваи с вращающимся внутри специальным валом с наконечником – долотом. Измельченная порода удаляется из шахты вымыванием бурильным раствором. Это самый распространенный способ создания скважины.
3. Ударно-канатное бурение. Этот вариант – очень трудоемкий и медленный, но и наиболее качественный. Скважины, сделанные по этой технологии, будут служить более 50 лет. Водоносный горизонт эффективно вскрывается с помощью тяжелого снаряда для дробления пород. Единственный недостаток – высокая цена работ.

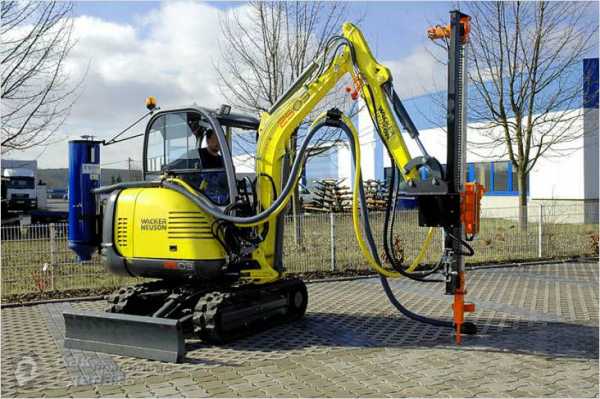

Гидравлическое бурение

Ударно-канатное бурение

Как сделать забивную скважину

Оборудование

Сначала верхний слой грунта проходят шнековым методом. Бурение ведут до тех пор, пока не начнется плывун – смесь воды, песка, земли и глины.

В углубление опускается копьевидный наконечник, на который предварительно навинчена труба с соединительной муфтой.

Для погружения конструкции в землю используется «забивная баба» – специальная стальная чушка. В центр груза вставляют трубу с хомутом. Забивание сваи продолжают, пока не дойдут до водоноса. По мере заглубления стояка в почву, к нему привинчивают новые отрезки.

Проверяется достижение нужного уровня водой. Ее периодически заливают в трубу. Если она начала быстро уходить, водоносный слой найден. Трубу опускают еще на 0,5–1 м. Когда зеркало воды поднимется на метр выше наконечника, внутрь под давлением подается промывной раствор. Это позволит очистить фильтр от глины и песка.

Дополнительная фильтрация создается путем засыпания в скважину мраморной крошки или мелкого гравия. Надо предотвратить процесс заиливания во время пользования источником.

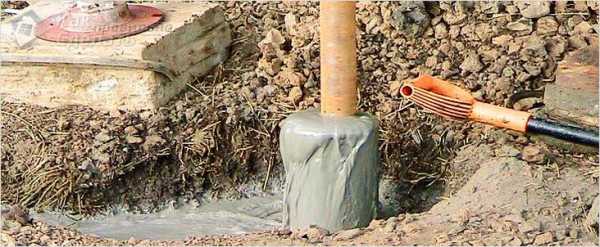

Снаружи вокруг магистральной трубы грунт следует утрамбовать и забетонировать, чтобы загрязнение сверху не попадало в чистую скважинную воду.

На конце трубы закрепляется вакуумный насос, который и будет поднимать жидкость. Первую грязную взвесь надо откачать, пока не пойдет прозрачная вода.

Если скважина в дальнейшем используется с большими перерывами, то после каждого простоя ее производительность придется восстанавливать. Для этого промывается фильтр и удаляется застоявшаяся загрязненная взвесь.

Срок службы колодца может быть разным. Он зависит от интенсивности ее эксплуатации и от аккуратности при обустройстве. Определяющим фактором цены и качества водозаборной скважины является выбранная технология бурения и глубина установки.

Дорогие читатели нам очень важно знать ваше мнение о полученной информации. Будем рады узнать о вашем личном опыте в бурении скважин на приусадебном участке в комментариях к статье.

Видео

Посмотрев видео, вы узнаете, как проходит бурение скважины под воду.

kakpravilnosdelat.ru

Как забить скважину на воду 🚩 забить на всё 🚩 Разное

Основные достоинства абиссинских колодцев

Судя по отзывам в интернете, абиссинский колодец в настоящее время является самым распространенным и приоритетным видом водных источников, используемых в частных домовладениях. Большинство фирм, осуществляющих бурение скважин, стараются обустраивать их в первую очередь и прибегают к бурению других скважин только в том случае, если сделать абиссинский колодец по различным причинам невозможно.

• Главным преимуществом таких колодцев считается быстрота их установки. В среднем менее чем за 12 часов можно полностью завершить все работы по обустройству скважины.
• Не менее важным достоинством является возможность бурить в любое время года вне зависимости от погодных условий. Кроме того, технология бурения данного вида скважины позволяет работать на небольших площадках без использования крупногабаритного оборудования.

Это большой плюс, если вы обустраиваете колодец в подвале своего дома.

• Высокая производительность абиссинского колодца позволяет получать до 60 литров воды в минуту.
• Чистота поставляемой воды – еще одно важное достоинство абиссинских колодцев. В большинстве случаев воду из скважины можно использовать в питьевых целях даже без предварительной очистки. Вода из колодца поступает мягкая, без примесей железа. Бактериологическая безопасность обусловлена тем, что при бурении абиссинской скважины вода из нее изолируется от «верховодки», исключается возможность заражения из поверхностных грунтовых вод и верхнего слоя почвы.
• При соблюдении правил эксплуатации, ежегодной диагностики и своевременном проведении ремонтных работ, включающих в себя замену насоса, трубопровода и системы очистки, срок службы абиссинского колодца составляет около 30 лет. Для сравнения, срок годности обычного колодца достигает лишь 10-15 лет.
• В целом цена абиссинского колодца значительно ниже, чем у других скважин, благодаря невысокой стоимости буровых работ, обустройства и сервисного обслуживания скважин.

Недостатки абиссинского колодца

По сравнению с другими скважинами абиссинский колодец имеет гораздо меньше недостатков.

Главный недостаток абиссинской скважины состоит в том, что этот тип источника подходит не для каждой местности. Геологические особенности могут стать существенным препятствием для бурения абиссинского колодца. Например, может быть слишком большой слой глины, скальные породы, засушливые природные зоны.

Водоносный слой может находиться слишком близко, и в этом случае при бурении велика опасность проскочить его и врезаться в нижние слои, где воды нет.

Абиссинский колодец имеет диаметр 1 дюйм, а его глубина в зависимости от глубины залегания водоносного слоя может составлять от 8 до 30 метров.

Ограничение скважины по глубине. Сама скважина может достигать 30 метров, однако расстояние от вакуумного насосного оборудования до зеркала воды не может превышать 8 метров. В случае большей глубины, необходимо использовать передвижную крупную бурильную станцию, и тогда это будет уже не забивной абиссинский колодец, а артезианская скважина.

www.kakprosto.ru

Забивная скважина на воду: как забить самому, -инструкция по монтажу своими руками, фото и цена

Забивная скважина или абиссинский колодец

Данный вид колодцев распространен на севере нашей страны в частных домовладениях. По-другому забивная скважина называется «абиссинский колодец». Получила она распространение в основном из-за желания каждой семьи иметь собственный источник питьевой воды, тогда как ранее все довольствовались общим.

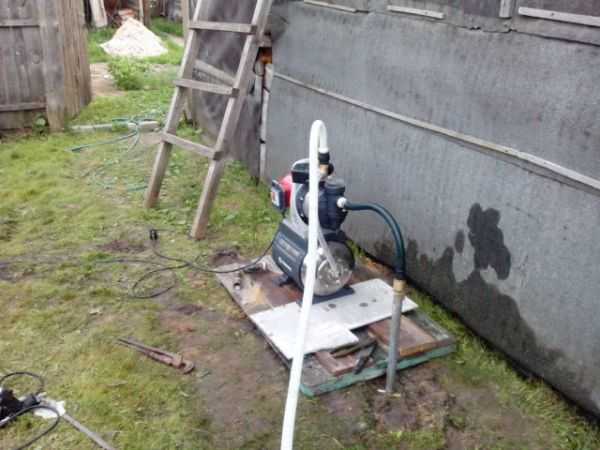

На фото – абиссинский колодец с насосной станцией

Общие сведения

Сегодня вода жизненно необходима для каждого частного подворья – для жилого дома, полива сада-огорода, бани, а также просто для резерва живительной влаги. Обычно во дворе делают одну скважину, но в этом случае можно и две.

Интересен такой трубчатый колодец тем, что сделать его можно практически за один день, если вы подготовите все необходимые материалы. Цена сооружения низкая, а процесс максимально прост, так что, если у вас на участке ест хороший водоносный слой – этот вариант будет самым лучшим для организации частного водоснабжения. А о том, как забить скважину на воду, будет подробно рассказано ниже в статье.

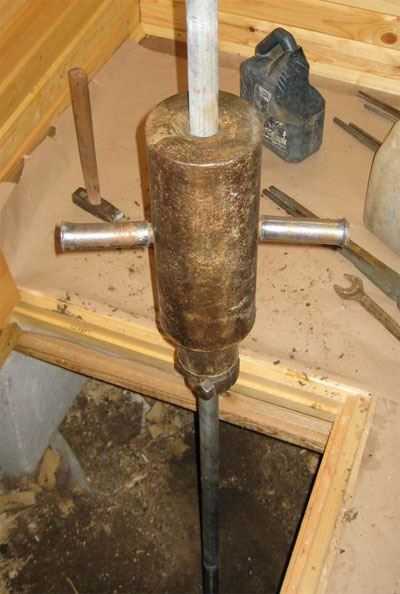

Изготовление абиссинского колодца в подполе дома

Когда вы приняли решение об организации «абиссинского колодца», можно все подготовительные работы провести не торопясь зимой. Хорошо бы также узнать предварительно у соседей глубину, на которой расположено зеркало воды в скважине, и посмотреть их колоды.

Процесс

Ниже представлена инструкция как забить скважину своими руками:

1. Купите15 м трубы, желательно нержавеющей Ø 3/4″ или Ø 1″.
2. Изготовьте своими руками или закажите составляющие конструкции:

• заборник-фильтр – самый важный элемент, который изготавливают из этой же трубы или из трубы большего диаметра. Длина заборника равна примерно водоносному пласту, для хорошей жилы достаточно 500 мм, максимум – 1500 мм;
• конус для заборника закажите токарю, а затем приварите его трубе заборника или прикрепите на резьбу.

1. Подготовьте нержавеющую сетку П52, из цветных металлов применять не рекомендуют, однако все зависит от химического состава воды.

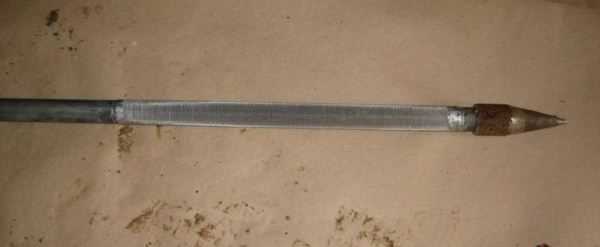

Заборник-фильтр с сеткой из нержавейки

1. Просверлите в трубе по всей длине многочисленные отверстия Ø 8-10 мм, расположив их в шахматном порядке, потом оберните ее сеткой и припаяйте ее по кромке, используя оловянный припой. Можно ее также прикрепить и на нержавеющие саморезы с большой шляпкой. Для этого нужно в трубе по всей длине просверлить отверстия Ø 2-2,5 мм.

Совет: не обматывайте сетку проволокой, это ничего практически не даст.

1. Порежьте удлинительные трубы на отрезки по 1,5-2 м, что зависит от грунта на участке. Если он неплотный и трубы проходят в него хорошо, делайте их подлиннее.

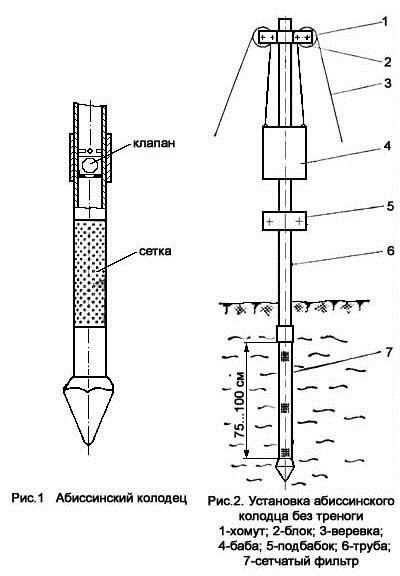

Схема изготовления абиссинского колодца

1. Приготовьте соединительные муфты из стали, для труб – полмуфты. Садите муфты на лен с краской, ФУМ лента не подходит.
2. Используйте для бурения обычный рыболовный буром, рукоятку которого нужно переделать. Это заключается в возможности присоединения дополнительных колен, также следует сменить коловорот на Т-образную рукоятку. Вынимайте бур из скважины руками, лучше вдвоем, при проходе до 6 м. Остановите бурение при появлении признаков плывуна.
3. Опустите в скважину трубу с заборником и забивайте ее деревянной колотушкой, лучше березовой. Используйте стремянку, когда конец трубы слишком высоко. Загоняйте заборник в водяной горизонт ровными ударами. Проверяйте его появление, наливая в трубу воду, когда она уходит без задержки, значит, вы уже в водоносном слое.
4. Возьмите ручной насос, присоедините к нему резиновый шланг и начинайте выкачивать воду. Особенно это будет нетрудно сделать, когда зеркало воды расположено на глубине 4-6 м.

Последнее колено абиссинского колодца с резьбой для подключения насоса

1. Исследуйте воду на прозрачность и вкус, а также мыльность, дайте ей отстояться и прокипятите. Хорошая вода будет чистой, вкусной, не образовывать пленки при отстаивании и не выдавать осадков. Лучше, конечно, отнести ее в лабораторию для проведения химического анализа.

Если вода не нравится, продолжайте забивать трубы дальше. При этом не забывайте контролировать глубину и периодически проверять наличие водоносного горизонта, заливанием воды.

Когда вы найдете воду на более низких пластах, водяное зеркало выровняется по первому водному горизонту, а сам отбор будет идти из 2-3 уровня. Таким способом можно забить скважину почти на 14-15 м, но далее это будет практически нереально.

Когда зеркало воды установилось на уровне 9-ти м от поверхности, чтобы достать, можно вырыть на двух-трехметровую глубину котлован. У вас получиться приямок, который не даст замерзнуть скважине зимой, если его утеплить.

Обустройство

Когда вода найдена, необходимо переходить к следующему этапу – обустройству скважины. чтобы начать ее эксплуатацию в полном объеме. Высоту трубы подгоните под уровень, который вам удобен для подключения насоса. При этом на последнем колене должна быть резьба, которой подсоединяются шланги и обратный клапан.

Если зимой скважина не эксплуатируется, последний необходимо снимать. Водонасосная станция или насос подключите после обратного клапана через шланг высокого давления или трубу.

Совет: если спустя время напор воды уменьшится, скорее всего, на заборнике забилась сетка. Тогда вы вытащите трубы из скважины для его прочистки или замены.

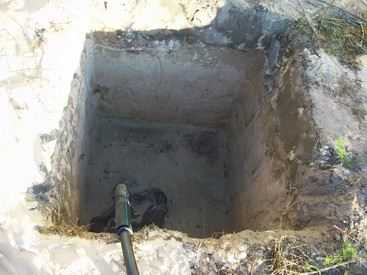

Приямок для забивной скважины

Ингода вода в скважине может пропасть по причине изменения горизонта водоносного слоя, так как это вещь не постоянная. В этом случае придется обращаться к компании, которая занимается глубоким бурением и для скважины уже понадобится обсадная труба .

Новые технологии

Некоторые компании предлагают интересные решения, связанные с устройством забивных скважин. которые можно отнести к одноразовым. В этом случае используют не металлическую трубу, а металлопластиковую, цена которой значительно дешевле.

Но, так как ей пробить грунт нереально из-за ее мягкости, применяют для забивания составной многоразовый стержень из углеродистой стали. Выполняют заборник обычным способом, однако в основании наконечника делают конусное углубление для упора забивного стержня.

Через муфту к заборнику присоединяют металлопластиковое колено, конструкцию опускают в пробуренную скважину, в трубу вставляют забивной стержень, упирающийся в коническое углубление заборника. Затем на него накручивается наковаленка и заборник забивается через стальной стержень.

Когда будет достигнут уровень водоносного слоя, вынимают стержень, а трубу присоединяют к насосу. Стоимость такой скважины меньше стандартной из нержавеющей трубы.

Вывод

Из статьи вы узнали как забить скважину самому на мягких грунтах без использования тяжелой буровой техники. Используют при этом два варианта – с металлической трубой и с металлопластиковой, но со стальным забивным стержнем. Добытую на поверхность воду предварительно следует отдать на проведение химического анализа ее качества.

В представленном в этой статье вы найдете дополнительную информацию по данной теме.
