Обратный клапан для водопроводной системы, для чего и почему

Автор Пётр Андреевич На чтение 6 мин. Опубликовано

Обратный клапан в водопроводной системе, нужен для того чтобы предотвращать отток воды из трубы (резервуара). Рекомендуется применять, чтобы:

  • Вода не стекала назад в колодец или скважину при отключении насоса;
  • обеспечить нормальный режим работы контрольно-измерительных приборов;
  • давление в различных контурах отопительной системы было разным в установленных пределах;
  • ТЭНы и теплообменники в водонагревателях не портились по причине отсутствия жидкости;
  • сантехнические устройства и приборы работали долго и исправно.

В зависимости от возлагаемых требований зависит место установки. В большинстве оно находится перед теми узлами, за безопасность которых отвечает клапан.

Устройство и принцип действия + видео

Какой бы тип устройства обратного клапана не взять в рассмотрение, приспособление состоит из одинаковых деталей:

  1. Приемная зона, соединяемая с входной трубой.
  2. Ограничитель, который может иметь одну или две створки, шар и т.д.
  3. Фиксатор, удерживающий ограничитель.
  4. Выходная зона (крепится к трубе для дальнейшего прохождения воды).

Элементы изготавливаются из металлов, металлосплавов и каучуковой резины.

Общая схема работы выглядит так:
  1. Нормальное положение ограничителя – закрытое. Давление напора сжимает пружину, открывая проходное отверстие.
  2. Жидкость беспрепятственно циркулирует, пока имеется достаточное давление.
  3. При снижении интенсивности потока, его силы воздействия недостаточно, чтобы удерживать ограничитель в положении «открыто».
  4. Заслонка остается закрытой, пока давление не увеличится до требуемого значения. Обратное движение жидкости по трубам исключено.

В продаже имеются различные модификации, обладающие различными конструктивными особенностями и устройством.

Виды и конструкции + видео обзор

Все зависит от того, каким образом организован запорный механизм, и как перекрывается проходное отверстие. В соответствии с этими критериями различают три основных вида обратных клапанов, каждый из которых подходит для определенных случаев, и имеет свои преимущества и недостатки.

Пружинные клапана

Обратный клапан для водопровода с металлическим седлом



Клапан из латуни со сферической камерой



Комбинированный обратный клапан



Сборный корпус состоит из двух фрагментов цилиндрической формы, соединенных резьбой. Материалом для запорного механизма служит металл или пластик. Герметичность обеспечивают резиновые прокладки и специальная сантехническая лента, намотанная на резьбу. Канал перекрывается, когда пружина напряжена. Расслабляет ее напор под давлением.

Плюс такого клапана обратного давления воды – возможность разобрать и заменить изношенный затвор.

Поворотный лепестковый

Такое название механизм получил благодаря соответствующей форме запорного элемента. Ось вращения «тарелки» находится над проходным отверстием. Сопротивление потоку обеспечивает пружинный механизм, который, срабатывая, открывает камеру, а при расслаблении перекрывает воду.

Обратный поток – давит на лепесток, перекрывающий канал. Минус такого клапана для трубопровода – скорый износ лепесткового механизма при большом внутреннем диаметре корпуса.

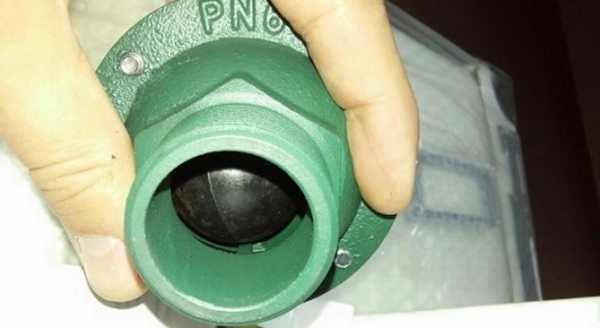

Шаровая модель

Данный класс устройств в корне отличается от изделий подъемного типа. Запорный механизм представляет собой шар, который под собственным весом опускается при недостаточном давлении воды, и перекрывает циркуляционный канал. Корпус оснащен съемной крышкой для удобства при обслуживании.

Отсутствие механических узлов указывает на продолжительный срок службы. Возможна замена шара на более тяжелый для изменения рабочих параметров.

Как правильно выполнить установку + видео

Чтобы, будучи в сборе, узел функционировал нормально, нужно в процессе монтажа придерживаться следующих правил:

  1. Имеет значение направленность водяного потока. Прибор должен быть правильно сориентирован по направлению.
  2. Выбирается открытое место трассы, чтобы в любой момент можно было заменить и отремонтировать запорное приспособление.
  3. Установка обратных клапанов на воду производится так, чтобы сохранить горизонтальное положение. Это важно при монтаже подъемных и поворотных устройств.
  4. Соединения герметизируются при помощи силикона, ФУМ-ленты, льняных волокон. Уплотнение должно выдерживать давление в трубопроводе.
  5. Перед обратным клапаном по ходу жидкости врезается фильтр грубой очистки. Твердые частицы, ржавчина, окалина, попадая в запорный механизм, не дают ему плотно закрыться.

Каждый раз, приступая к монтажу, необходимо произвести ревизию корпуса и затвора на герметичность. Последовательность действий при монтаже всегда одна и та же:

  1. Сливается вода из системы, которая предварительно перекрывается.
  2. Вырезается участок трубы длиной, соответствующей размерам клапана.
  3. На торцах трубы нарезаются наружные резьбы.
  4. Устанавливается запорный механизм, соединения герметизируются.

Замечательно то, что покупать запорную арматуру не обязательно. Обратный клапанный затвор можно изготовить собственными руками.

Как самостоятельно изготовить обратный клапан

Такая возможность есть, так как устройство элементарного клапана простое в исполнении, а в продаже имеется все необходимое для этого. Стандартная муфта с наружной резьбой послужит в качестве седла. Корпус изготавливается из тройника с внутренней резьбой. Жесткость пружины установить сложно, но опытным путем ее можно подобрать.

Диаметр металлического шара должен быть немного меньше, чем внутренний диаметр тройника. Это обеспечит ему свободный ход. Крышкой послужит пробка, изготовленная из сантехнической резьбовой заглушки. Сразу нужно позаботиться, чтобы в наличии имелась лента ФУМ для герметизации резьбовых соединений.

Процедура изготовления усложнена только тем, что потребуется специальный инструмент. Прикручивать элементы воедино нужно ключами, газовым, в том числе. Помимо набора ключей понадобится ножовка по металлу, тиски, рулетка и инструмент для нарезания резьб, как внутренних, так и внешних. Если все это есть, изготовить обратный клапан сможет каждый.

Пошаговая инструкция выглядит следующим образом:
  1. Муфта, служащая седлом вкручивается в боковое ответвление тройника. При этом важно утопить ее настолько, чтобы муфта перекрывала основной канал на 2-3 мм. Это не позволит шару произвольно перемещаться.
  2. В рабочую камеру вкладывается металлический шар. Его можно взять от старого подшипника. Затем закладывается пружина.
  3. Второй боковой патрубок закручивается, а соединение герметизируется. Устанавливается пробка, которая служит упором для пружины.

Главное, правильно подобрать пружину. Она должна иметь меньший диаметр, чем отверстие в тройнике и меньше шара. Но при этом при сжатии она не должна изгибаться, складываться относительно продольной оси. Требуемая жесткость определяется опытным путем после соответствующих замеров давления и пропускной способности.

Советы специалистов

Если назначение обратных клапанов – служить защитой элементов водопровода, необходимо устанавливать механизмы, изготовленные из латуни и других сплавов, устойчивых к коррозии. Когда речь идет об отоплении, работающем на специальном теплоносителе, исключающем появление ржавчины, можно использовать железные модели.

Специалисты рекомендуют врезать затворные элементы на расстоянии 350 мм от пола и более. Это правило распространяется на любой тип клапана. Когда система не предполагает наличие трапа, точка монтажа должна быть самой высокой по отношению к уровню водоотведения. А когда предполагается модернизация отопительной системы, клапан врезается в обратный контур перед котлом с теплообменникам.

Перед тем, как установить оборудование в многоквартирном доме, нужно учесть месторасположение водяного счетчика. Клапан устанавливается после него. Это в том случае, когда предусмотрено раздельное водоснабжение квартир. В любом случае все подключенные приборы, включая стиральную и посудомоечную машину, будут находиться в безопасности. И даже канализацию имеет смысл оснастить запорным обратным механизмом во избежание затопления сточными водами.

vodatyt.ru

Обратный клапан в квартире. Как не попасть на большие счета?

Обратные клапаны устанавливаются на трубы горячего и холодного водоснабжения. В качестве примера рассмотрим стандартную городскую квартиру в многоэтажном доме. К стояку с холодной и горячей водой подключены:

  • Стиральная машина,
  • Кухонная мойка,
  • Водонагреватель,
  • Санузел,
  • Ванная и умывальник.

 Проблемы, с которыми вы сталкиваетесь

Типичная ситуация для многоквартирного дома: разное давление в каждом из стояков. В трубе с холодной водой давление может быть выше, чем в трубе с горячей и наоборот. Напор легко может повысится в любой момент, но чаще всего он неожиданно понижается в связи с утечкой или даже прорывом трубопровода. Эффект разницы давления потоков часто заметен, когда в одной квартире открывается сразу два крана. Например, открыт смеситель на кухне, из него льется горячая вода, одновременно из лейки сантехнического душа начинает течь холодная. Один поток вытеснил другой.

Во многих домах с централизованным водоснабжением горячая вода отключается минимум на две недели в летний период. На это время в квартирах, где установлены приборы нагрева, перекрывается вентиля подачи жидкости из центральной системы, и по тем же трубам пускается горячая вода из бойлера. Иногда жильцы забывают перекрыть вентиль на водонагревателе, включая подачу воды с центрального стояка. Холодная жидкость с большим давлением перекрывает поток теплой, выдавливая его. В результате из-за всех кранов подается только холодная вода. Дальше она идет в центральный стояк, через несколько минут все жильцы будут мыться холодной водой.

Второй вариант более распространенный, и может произойти в любой квартире. При использовании душевого смесителя происходит похожая на вышеописанную ситуация. Если в стояке с горячей водой давление выше, чем в трубе с холодным, вы получите кипяток в оба крана. При этом счетчик будет крутиться очень быстро, насчитывая кубометры даже, если вода не используется. Горячая жидкость будет не только в стояке, но и во всех квартирах ниже и выше.

Есть еще одна причина, полностью исключающая влияние человеческого фактора. Такая ситуация возникает в результате выхода из строя клапана на смесителе. Недорогие китайские краны приходят в негодность каждые полтора-два года. На них влияет качество воды: хлорка, ржавчина и другие примеси. Как только запорный рычажок сломается, вода хлынет в соседнею трубу, и произойдет вытеснение жидкости. К такому же эффекту может привести одноручковый смеситель на кухне. При опущенном положении ручки смесителя открывает оба клапана, если давление горячей или холодной воды выше, одна жидкость вытесняет другую, распространяясь по системе.

Во всех описываемых случаях в конце месяца придет весьма приличный счет за накрученные обратным потоком кубометры воды. Еще одна неприятность поджидает детей: возможны травмы в результате подачи горячего потока в холодный кран. Кроме того, могут быть испорчены вещи, в стиральную машинку по шлангу вместо холодной воды, подается жидкость температурой до 80 градусов.

Как проверить неполадку?

Если заметили, что счетчик воды в квартире крутится в обратном направлении, перекройте кран с горячей водой, счетчик все еще крутиться – необходимо срочно установить обратный клапан. Пустили воду в кухне и в ванной, если в одном из кранов идет только горячая или холодная – следует смонтировать клапан.

Установка обратного клапана

Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.

Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.

Особенности установки

На поверхности изделия имеется стрелка с указанием движения воды. Сам корпус клапана состоит из двух частей: гайка навинчивается на основание с помощью резьбы, закручивание происходит по часовой, выкручивание против часовой стрелки. При монтаже или демонтажа обратного клапана удерживайте гайку, от которой отходит стрелка.

В каких случаях устанавливается обратный клапан

Клапан устанавливается для предотвращения обратного тока воды, возвращения жидкости в трубопровод или замещения одного потока другим за счет разницы в давлении. Устанавливать клапаны следует:

  • Перед бойлером,
  • После счетчика,
  • Вмести с установкой насосной станций.

Если используете насос для выкачки воды, благодаря обратному клапану вода сразу поступает в кран и не уходит обратно в систему. Такой клапан предотвращает вращение счетчика в обратном направлении при использовании замкнутых контуров. В заводских изделиях обратные клапаны можно встретить в счетчике воды перед эксцентриком смесителя. При монтаже водонагревателя клапан устанавливается на ввод холодной воды, а также на стояк с горячей водой.

Устройство клапана

  • Затвор,
  • Пружинка,
  • Одна-две резинки,
  • Металлическая труба с шайбой или без нее.

В стандартном положении затвор закрыт, его подпирает пружинка. Есть два варианта затворов: пластиковый и металлический. Изделия с металлическим затвором используются в системах отопления, пластиковые в общей системе водоснабжения. Чтобы открыть обратный клапан с металлической мембраной, необходимо большое давление. Поэтому, если в системе низкое давление, обязательно используйте только пластиковый затворный механизм. Клапаны с металлическими затворами имеет большую длину в сравнении со своими пластиковыми собратьями. Разница составляет 1 см. При смене уже установленных клапанов необходимо учитывать эту техническую особенность.

eurosantehnik.ru

Зачем устанавливают обратный клапан на воду? Зачем нужен обратный клапан для воды для насоса

Каждый хочет знать, что его дом – это самое надежное и безопасное место. Но к большому сожалению говорить об этом с полной уверенностью невозможно, если система водоснабжения не оборудована обратным клапаном. Ознакомиться с советами как сделать ремонт или отреставрировать ванну в домашних условях .

Для чего нужен обратный клапан на воду? Для того чтобы предотвратить затопление квартиры или дома. Его устанавливают на первом этаже здания.

Сам по себе обратный клапан представляет устройство, оборудованное затворным механизмом, который может быть представлен в качестве шарика или листового устройства. Его выполняют из пластика или полипропилена.

Технические характеристики

Все обратные клапаны для воды обладают различными характеристиками. К примеру, устройства данного типа могут устанавливаться как на горячий, так и на холодный стояк. Монтаж производят: горизонтально и вертикально.

Все приборы разнятся габаритными размерами и функциональностью, также их выполняют из различного материала. Стоит помнить, что обратные клапаны имеют различное давление открытия.

Размеры

В зависимости от технических особенностей системы водоснабжения клапан обратного хода может иметь различные габаритные размеры:

Виды

На данный момент на отечественном рынке представлен широкий выбор клапанов обратного хода для системы бытового водоснабжения, но самыми популярными и покупаемыми считают следующие виды сантехнического оборудования:


Устройство и установка

Правильная установка обратного клапана в системе водоснабжения предполагает использование специальной аппаратуры для спаивания, если трубы выполнены из полиэтилена или пластика. Важно определиться с местом установки. По обыкновению, его устанавливают на стояке за счетчиком воды. Чтобы выполнить все правильно необходимо пользоваться специальными техническими схемами.

Как проверить?

Чтобы проверить устройство данного типа, необходимо пользоваться специальными тестовыми установками, которые позволяют проследить весь процесс подачи и забора жидкости. если прибор не справился, то необходимо отказаться от его использования.

Счетчик воды с обратным клапаном

Многие задаются вопросом: зачем нужен обратный клапан на счетчике воды? Специалисты утверждают, что он необходим для того чтобы вода из поквартирной разводки не возвращалась в стояк и не крутила счетчик. Правильная установка обратного клапана предполагает размещение его между счетчиком и вентилем.

По мнению опытных сантехнических специалистов выполнить отмотку счетчика обратным клапаном возможно, но приложенные усилия не стоят того.

Ремонт

Любой механизм не совершенен. Это утверждение справедливо и в отношении обратного клапана. Чтобы определить причину поломки необходимо разобрать устройство. О способах разборки обычно пишут в сопутствующей инструкции. Главная неисправность обратного клапана – это неспособность сдерживать воду и загрязнение.

Что касается неспособности сдерживать водный поток, то всегда необходимо пользоваться услугами опытного мастера, только так можно гарантировать реальное устранение поломки. Если же речь идет о засоре, то все что потребуется – это вооружиться моющими средствами и тряпкой. После прочистки клапан устанавливают обратно.

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий нештатных ситуаций. Относящиеся к арматурным устройствам прямого действия, обратные клапаны срабатывают автоматически, для чего используется энергия рабочей среды, транспортируемой по трубопроводной системе.

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана достаточно прост и заключается в следующем.

  • Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
  • После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
  • Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

  • рабочее, пробное и номинальное давление закрытия;
  • диаметр посадочной части;
  • условная пропускная способность;
  • класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию нег

www.kalinark.ru

Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Качество обвязки водонагревателя позволяет не только увеличить срок его эксплуатации, но и повышает уровень безопасности при эксплуатации. Установка бойлера ведется по инструкции производителя и с учетом стандартов подключения. Предохранительный клапан для бойлера – важный элемент устройства, относящийся к группе безопасности.

Зачем нужен предохранительный элемент, как правильно установить водонагреватель и какой принцип работы устройства рассмотрим далее. Помните о том, что несоблюдение правил установки может случиться не просто небольшая неприятность, а настоящая трагедия.

Предохранительные клапаны (еще известны под названием клапаны безопасности) путают с «обратными». Между двумя видами есть некоторые сходства, но, по факту, это абсолютно разные элементы.

Обратный клапан отвечает за подачу жидкой среды по трубопроводу только в одном направлении. При этом задача предохранительного клапана – защитить трубу канализации и подключенные устройства от выхода из строя и разрушения, что может произойти в результате избыточного давления в системе.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Неразбериха в понятиях возникает из-за того, что к функциям этих элементов относится формирование барьера, не позволяющего жидкой среде перемещаться в обратном направлении.

Выделяют несколько типов запорной арматуры, которая используется в сложных бытовых приборах для защиты от скачков давления. Выделяют:

  • пруженные устройства;
  • рычажные устройства;
  • магнитно-пружинные;
  • рычажно-грузовые.

Применение того или иного типа запорной арматуры зависит от типа и характеристик среды, а также назначения водопровода (например, канализация). Чаще всего по трубам перемещается газ, нефть, горючие материалы, химические и другие агрессивные консистенции, пар.

Еще на корпусе можно найти изображение стрелки, которая указывает направление движения воды в системе через нагревательный бак в бойлере. Обратите внимание, что сантехники не рекомендуют часто применять сливной рычаг для принудительного слива воды, чтобы продлить срок эксплуатации клапана. Если необходимо провести обслуживание водонагревателя, можно отсоединить патрубки воды и слить ее.

Почему важно наличие обратного и предохранительного клапана

При продаже водонагревателей предохранительный клапан уже установлен, поскольку является обязательным компонентом. Тем не менее, перенос водонагревателя на другую стену может сопровождаться утерей детали.

Избегайте мастеров, которые при переносе водонагревателя вместо предохранителей могут врезать обратный клапан.

Неправильная обвязка бойлера может стать угрозой не только для здоровья, но и для жизни людей. Это связано с тем, что при нагреве воды термодинамическое действие часто выходит из-под контроля, делая из бойлера взрывное устройство. Внутри бака скапливается давление и большое количество пара, что приводит к взрыву.

Предохранительный клапан в такой же ситуации работает совсем по-другому: при достижении критической температуры и давления пружина в цилиндре сжимается и жидкость с паром выходят наружу. Это быстро приводит к нормализации давления в системе. Установка предохранительного элемента на водонагреватель – обязательное требование!

Ни в коем случае не занимайтесь установкой и подключением бойлера своими руками, вызывайте сантехника, который быстро и надежно произведет все нужные действия.

Советы по выбору модели

Мы уже упоминали о том, что водонагреватели продаются с установленным предохранительным клапаном. Тем не менее, вам нужно будет озадачиться поиском и установкой этого элемента случае:

  • утери;
  • износа или поломки элемента.

Как правильно подобрать элемент? Сделать это можно у поставщиков водонагревателей по номеру модели. Обратите внимание на совет! Покупать клапан с маленьким или, наоборот, большим значением предельно допустимого значения не следует! Например, в первом случае будет возникать постоянная течь на бойлере или из бака, а во втором случае – есть вероятность, что клапан не будет корректно функционировать при возникновении аварийного давления.

Резьба на элементе должна четко совпадать с монтажными штуцерами. Учтите, что для формирования плотного соединения дополнительно понадобится льняная нить и резиновая прокладка.

Инструкция по обвязке

Обвязка бойлера включает обязательную установку предохранительного клапана. Для подводки ХВС понадобится ПВХ труба и непосредственно сам элемент. Тем не менее, оптимальным считается вариант подключения с использованием американки, сливного крана и тройника.


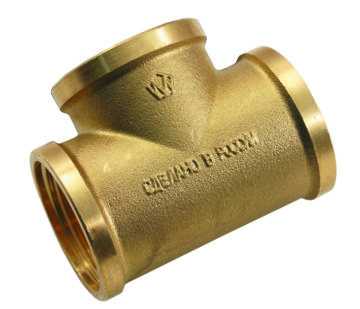

Латунный тройник

Не стоит экономить на таком дешевом элементе, который обеспечивает безопасность. Предохранительный клапан продлевает срок службы водонагревателя, выполняя защитную функцию, а его эксплуатация без этого устройства категорически запрещена нормативными документами.

polotentse-sushitel.ru

Обратный клапан в системе отопления гравитационной и принудительной

Для того, чтобы отопительная система отопления функционировала максимально эффективно и без перебоев, устанавливается обратный клапан. Эта деталь предназначена для регулировки потока жидкости, не разрешает поступать ему в одном из направлений. Обратный клапан в системах отопления гравитационного и принудительного типов движения теплоносителя различается своими особенностями конструкции и функционалом. В данной статье подробно рассмотрим, что представляет собой данное устройство.

Обратный клапан в системе отопления

Назначение

Зачем нужен обратный клапан в системе отопления? Чтобы дать ответ на этот вопрос рассмотрим конкретную ситуацию.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

В процессе функционирования системы отопления в некоторых местах может образоваться гидродинамическое давление, что неизбежно приведет к изменению направления потока горячей воды. Для избежания возникновения аварийной ситуации, нужно установить обратный клапан на байпас. Основное предназначение этого элемента — профилактика обратного движения теплоносителя.

Благодаря обратному клапану, горячая вода будет беспрепятственно циркулировать по системе. Вместе с тем, он не будет позволять ей двигаться в обратном направлении, а ее технические и эксплуатационные характеристики останутся неизменными. К выбору клапана подойдите ответственно, т.к. очень важно подобрать подходящую модель, именно от нее будут зависеть безопасность и надежность всей системы отопления.

Обратные клапаны

Принцип работы

Несмотря на то, что обратные клапаны разнятся строением, в зависимости от модели, одна составляющая остается неизменной во всех приборах — пружина. Эта деталь выступает как исполнительный механизм и закрывает собой затвор. Сжимается пружина в момент, когда допустимые параметры системы меняются. Здесь очень важно приобрести и установить клапан с массивной и упругой пружиной. Она обеспечивает нахождение клапана в закрытом состоянии, которое считается нормальным.

Когда теплоноситель движется по системе, образуется давление, за счет которого жидкость открывает обратный клапан для отопления с естественной циркуляцией и движется дальше по трубам.

В случае возникновения аварийной ситуации, например, в виде гидроудара, то циркулирующая жидкость не сможет поменять направление движения, т.к. обратный клапан для гравитационной системы отопления не допустит, чтобы вода вытекла обратно. Данное устройство отличается простотой конструкции, однако является незаменимым элементом, помогающим избежать негативных последствий на контуре.

Устройство обратного клапана

Про балансировочный клапан для системы отопления можете прочитать на этой странице.

Виды обратных клапанов

В основном обратные клапаны группируются по нескольким характеристикам: материал изготовления и тип запирающего устройства. Большей популярностью пользуются клапаны, которые выполнены из латуни, чугуна, стали.

Исходя из того, какое запирающее устройство установлено, выделяются такие разновидности:

  • тарельчатый;
  • шариковый;
  • лепестковый;
  • гравитационный;
  • двустворчатый.

Тарельчатый.

Основу его конструкции составляет диск в форме тарелки, он отвечает за перекрытие сечения в контуре, если условия в системе меняются. Такой диск помещен в специальное седло с гибким уплотнителем, а внутренняя его часть соединена со штоком.

Обратный клапан тарельчатый пружинный межфланцевый

Шариковый.

Такой вид клапана практически идентичен предыдущему виду. Основное различие заключается в том, что главным элементом механизма является не тарелка, а шарик. Он может быть выполнен из алюминия или каучука и в момент, когда пружина срабатывает (если направление течения воды меняется), шарик направляется в седло и закрывает сечение. Таким образом теплоноситель не может двигаться обратно. Подобные клапаны созданы для стандартной системы отопления.

Несмотря на значимость обратного клапана, в случае если в контуре будут задействованы трубопроводы с достаточно большим диаметром, то устройство ни шарикового, ни тарельчатого типа не обеспечит максимальную защиту.

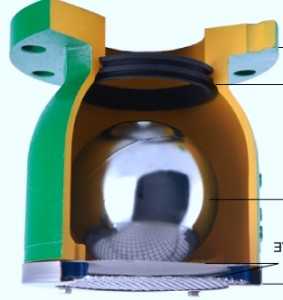

Обратный клапан шарикового типа

Двухстворчатый.

Данная разновидность была создана специально для трубопроводов большого диаметра. Он может быть установлен на обратном контуре и на контуре подачи воды в отопительной системе. При этом принцип функционирования прибора останется неизменным.

Клапан, в комплектацию которого входят две створки, при нормальных рабочих условиях среды будет начинать действовать под давлением, оказываемым теплоносителем.

Если возникнет аварийная ситуация, то устройство закроется створками, которые не ограничат движение воды в неверном направлении. На проходном сечении двухстворчатого клапана находится специальная ось, на которой и зафиксированы створки. Данный тип запорной арматуры признан одним из самых надежных, за счет этого он пригоден для эксплуатации в системах с повышенным давлением.

Клапан обратный межфланцевый Tecofi CB 3449 чугунный двухстворчатый

Лепестковый.

Обратный клапан лепестковый еще называется гравитационным. В его конструкцию входит пружина с невысокими показателями упругости, этим и обусловлено его низкое сопротивление. В определенных модификациях пружина отсутствует, а в процессе функционирования применяется явление, которое обусловлено силой тяжести и давлением потока. В комплектации такого клапана предусмотрена подпружиненная створка с уплотнителем, которая зафиксирована в верхней точке сечения на оси.

Клапан обратный лепесткового типа

Установка

Обратный клапан для гравитационной системы отопления чаще всего эксплуатируется в схеме обвязки котла. Например, в ситуации, когда требуется связать пару теплогенераторов в один каскад или же для того, чтобы синхронизировать работу котлов на различных источниках энергии. В таких ситуациях, благодаря клапану, не будут возникать паразитные потоки теплоносителя.

Если в системе отопления вода подается посредством насоса, то может использоваться любой затвор. При естественной циркуляции можно применять исключительно гравитационный клапан.

Осуществляя монтаж, соблюдайте следующие требования:

  1. Выбирая устройство, обращайте внимание на показатели давления и уровень температуры воды в трубах. Вода в трубопроводе частных домов обычно движется под давлением около 3 Бар и при температуре в 95°С . Выбирайте прибор только после того как будут выявлены все показатели.
  2. Установка конструкции должна производиться согласно требованиям, указанным в паспорте клапана.
  3. Насос должен размещаться перед клапаном.
  4. На то, каким образом будет осуществлен монтаж устройства, влияет давление в сети. Ниже 16 бар — муфтовый клапан, выше — фланцевый.

Ответ на вопрос: нужен ли обратный клапан в системе отопления, очевиден — безусловно, да. Это устройство является неотъемлемым звеном. Осуществляя выбор, учитывайте все нюансы конкретной отопительной системы.

teplofan.ru

Зачем нужен обратный клапан для канализации

На первый взгляд канализационная система здания достаточно проста и назначение ее прозрачно: организация отвода сточных вод либо в канализационный коллектор, либо – в автономную выгребную яму. Однако, данный процесс имеет ряд нюансов, которые следует учитывать при проектировании системы, предусматривающих необходимость врезки в нее дополнительных элементов. Одним из таких немаловажных устройств является обратный клапан для канализации.

Обратный канализационный клапан

Зачем нужен канализационный клапан

Наличие канализации в доме является очень большим удобством и значительно повышает его комфортность. Однако, у этой комфортности есть ряд побочных эффектов, ряд из которых, если не уделять им должного внимания, зачастую выливаются в серьезную проблему:

  • в случае засоров фекальные воды могут направиться вспять и начать вытекать из установленных сантехнических изделий (унитазов, раковин), подтапливая помещения;
  • неприятный запах из канализационной системы по трубам способен проникнуть внутрь здания;
  • часто в канализационной системе поселяются грызуны, которым при благоприятно сложившихся обстоятельствах открывается прямой путь внутрь дома;
  • в многоэтажных зданиях, при резком сбросе воды, возникает сильный неприятный шум в трубах, за счет возникновения разрежения в системе.

В частном доме канализационный клапан можно установить в смотровом колодце

Чтобы нейтрализовать действие вышеперечисленного и применяют канализационные клапаны.
Эти устройства бывают подразделяются на 2 типа, обратный и вентиляционный. Ниже будет рассмотрено устройство и назначение каждого из них.

Обратный канализационный клапан

Классическая канализационная система устроена так, что сточные воды в ней движутся «самотоком», под уклон, под действием собственной силы тяжести. Если система засоряется, то это может вызвать обратный ток фекальных жидкостей. Это очень актуально в старых домах частной застройки, оказавшихся в силу окружающей хозяйственной деятельности ниже уровня дороги с располагающимися на ней канализационными колодцами. В таких случаях, при переполнении системы уличной канализации, высока вероятность того, что фекалии, по закону сообщающихся сосудов будут изливаться через сантехнические изделия оказавшегося в низине здания. Чтобы блокировать обратный ток сточных вод, в канализационную трубу врезается так называемый обратный клапан.

Состав обратного канализационного клапана

Вне зависимости от технической реализации конкретной модели, устройство состоит из следующих частей:

  • принимающая часть – та, куда в первую очередь поступают сточные воды, покинув сантехнические изделия помещения;
  • механизм ограничения – позволяет жидкости беспрепятственно двигаться в «нужном» направлении, препятствуя ее обратному току;
  • ревизионный люк с ручкой принудительной фиксации;
  • выводная часть – зона клапана, находящаяся за механизмом ограничения, смежная с внешней канализацией.

Совет сантехника: При необходимости можно принудительно перекрыть ток жидкости в клапане в любом направлении, повернув ручку на крышке клапана.

Схема работы клапана

Когда система работает в штатном режиме, сточные воды беспрепятственно проходят через все части клапана, вливаясь, в конечном итоге, в уличную канализацию. Если засоряется уличная канализационная магистраль, уровень жидкости в ней начинает повышаться и, в определенный момент, фекалии начинают течь вспять, поднимаясь все ближе и ближе к сантехническим устройствам здания. Однако, когда на их пути находится обратный клапан, механизм ограничения, срабатывая, надежно перекрывает путь жидкости, не позволяя ей достичь жилых помещений.

В последнее время вместо чугунных канализационных труб чаще используют трубы из пластика. Соответственно и материал, из которого изготавливаются обратные клапаны, монтируемые в таких трубопроводах – это высокопрочный пластик. Однако, в более редких случаях клапаны производят из латуни и нержавеющей стали и бронзы. В старых, чугунных трубопроводах устанавливают клапаны, выполненные из чугуна.

Чугунный обратный клапан

Совет сантехника: В зависимости от того, на каком участке магистрали монтируется клапан, горизонтальной или вертикальной, он может быть по типу исполнения горизонтальным или вертикальным, соответственно. Каждый из типов имеет свои особенности в части устройства механизма ограничения, что должно учитываться при проектировании системы и подборе комплектующих к ней.

Виды обратных клапанов

Принцип действия клапана

В зависимости от конструктивных особенностей, клапаны разделяются на следующие виды:

  1. Поворотные. Распространены наиболее широко. Механизм ограничения представляет собой захлопку с рычагом, которая и выступает препятствием при обратном току жидкости.
  2. Подъемные. В роли мембраны выступает подъемный механизм, расположенный вертикально. Особенность устройства таких клапанов позволяет осуществлять их ремонт без демонтажа. Однако такие клапаны засоряются наиболее часто.
  3. Шаровые или специальные. Обычно применяются в вертикальных магистралях, оборудованными специальными насосами для принудительной откачки фекалий. Механизм ограничения выполнен в виде шара, который, при наличии давления, приподнимается, пропуская жидкость. Если же давление ослабевает, то под действием собственной массы шар опускается на посадочное место, препятствуя тем самым обратному току жидкости.
  4. Межфланцевые. Устанавливаются там, расстояние между фланцами труб (обычно чугунных или стальных) мало и отсутствует возможность его увеличения для врезки других типов клапанов. Блокировка в таких моделях осуществляется посредством двустворчатой или одностворчатой мембраны, а вместо рычага применяется пружина.

    межфланцевый обратный клапан

Совет сантехника: На корпусе любого клапана стрелкой показано направление тока жидкости. При монтаже крайне важно его соблюсти. В противном случае система функционировать не будет.

Вентиляционный (воздушный) клапан

Для устранения неприятных запахов из канализационной системы, и сильных шумов, возникающих при резком сбросе жидкости в нее, применяют так называемые вентиляционные или, иными словами, воздушные клапаны. Его основное назначение – выравнивание пониженного давления внутри трубы и давления снаружи.

Вентиляционный клапан в разрезе

Принцип работы клапана

Классический аэрационный воздушный клапан имеет 2 рабочих режима:
При нахождении системы в статическом состоянии, регулировочный клапан закрыт. Соответственно, при этом газы, присутствующие в трубопроводе, не могут попасть в помещение.
При сбросе воды в систему, там возникает разрежение. Клапан при этом открывается, воздух снаружи начинает поступать в канализацию, тем самым выравнивая разность давлений. После того, как данный процесс завершается, клапан вновь закрывается.

Установка воздушного клапана

Установленный вентиляционный клапан

Воздушный клапан пристыковывается к канализационной системе как обычный отвод. и монтируется совершенно так же, как и любой другой фитинг. Важно, чтобы в местах крепления была обеспечена абсолютная герметичность.
Следует помнить, что аэрационный клапан должен устанавливаться внутри помещений и эксплуатироваться только при положительных температурах.

В данной статье были рассмотрены виды клапанов, применяемых для оптимизации работы бытовой  канализации, их назначение и конструктивные особенности ряда моделей. При проектировании любой канализационной системы следует принимать в расчет те процессы, которые будут протекать внутри нее, включая возможные нештатные ситуации, а так же конкретные условия эксплуатации. От этих данных нужно отталкиваться при выборе типа и модели канализационного клапана.

Советуем посмотреть:

canalizacia-vsem.com

Зачем нужен обратный клапан и как он работает? |

Перекачка воды с более низкого уровня на более высокий уровень требует много энергии. Электрические водяные насосы должны работать несколько часов подряд, чтобы выполнить эту работу. Разве не было бы в буквальном смысле преступлением позволять тому, чтобы проделанная работа и энергия, затрачиваемая этими водяными насосами, уходила в отходы, позволяя собранной воде стечь обратно к источнику? Однако, благодаря одному простому и оригинальному механическому устройству, известному как донный обратный клапан, это может быть предотвращено.

Основное назначение обратного клапана AYVAZ UKRAINE — контролировать направление потока воды внутри водопровода. В следующих разделах мы сначала узнаем, зачем нужен донный клапан, а затем обсудим детали его работы.

Зачем нужны обратные донные клапаны?

В тех случаях, когда требуется извлечение воды из подземных водозаборных скважин или откачка воды из отстойников на земле в резервуары для воды на верхних этажах многоэтажных зданий, используются мощные электрические насосы. Эти насосы обычно работают, создавая всасывание, которое вытягивает воду через водопроводную трубу до необходимой высоты, где она хранится для дальнейшего распределения.

Пока работает электрический насос, существует постоянный столб воды в водопроводной трубе из-за создаваемого всасывания. Однако после выключения насоса всасывание прекращается. Если бы ничто не могло остановить обратный поток, весь водяной столб разрушился бы под действием силы тяжести, когда вода стекает по трубе обратно к источнику. Как только вода исчезла, пустое пространство занято воздухом.

Когда вода в верхнем резервуаре заканчивается и насос должен быть перезапущен, воздух, заполненный в трубе, противодействует потоку воды, и, таким образом, даже если насос может быть включен и работает, воды не будет. Двигатели водяных насосов обычно не предназначены для таких сухих работ и могут быть повреждены, если это будет продолжаться в течение длительного времени.

Обратный клапан является идеальным решением этой проблемы. Он работает, предотвращая обратный поток воды через трубу, когда водяной насос выключен. Таким образом, столб воды в трубе поддерживается, и все связанные с этим проблемы решены.

Как работает обратный клапан?

Обратные клапаны являются односторонними, то есть они могут открываться только в одном направлении. Как таковые они допускают только однонаправленный поток и закрываются, когда направление потока меняется.

Обратный клапан установлен на приемном конце трубы, является концом, он входит в колодец. Таким образом, он расположен у самого дна (подножия) колодца. Когда водяной насос работает, создается всасывание, которое вытягивает воду вверх по трубе. Нижний клапан сконструирован таким образом, что он легко открывается из-за восходящего давления поступающей воды, и, таким образом, устанавливается нормальный поток воды через трубу.

Теперь, когда насос выключен, срабатывает клапан. Как только это происходит, гравитационное притяжение Земли воздействует на воду в трубе, и она пытается вернуться в скважину. Весь вес водяного столба опускается на донный клапан. Поскольку обратный клапан является односторонним обратным клапаном, он не может открываться в направлении вниз. Таким образом, под воздействием движущейся вниз толщины водяного столба ножной клапан плотно закрывается.

Большинство донных клапанов в эти дни подпружинены. Поэтому, когда всасывание снимается, пружины в клапане плотно закрывают их, гарантируя, что труба полностью закрыта, эффективно предотвращая любой обратный поток воды обратно в скважину при выключении насоса.

Таким образом, клапан предотвращает обратный поток воды из насоса обратно в отстойник. Это не только предотвращает потерю энергии, но и защищает водяные насосы от повреждения в результате работы всухую. Следовательно, обратный клапан является необходимой частью любой системы перекачки воды.

Обратите внимание! Большинство донных клапанов обычно оснащаются входным фильтром. Этот фильтр фильтрует поступающую воду, предотвращая попадание грязи в колодезную воду в трубу и засорение клапана, что приводит к его заклиниванию в открытом положении.

_

navro.org
