Задняя бабка токарного станка по дереву своими руками – Как сделать заднюю бабку для токарного станка по дереву? — Деревообрабатывающие станки

1. Точность оборачивания – оно настраивается, исходя от стандартов, и имеет прямую зависимость от предназначения самого устройства, его точности.
2. Жесткость самого шпиндельного узла – данное требование также выполняется, исходя от общепринятых стандартов.
3. Виброустойчивость – она ни в коем образе не является определителем качества обрабатываемой детали.
4. Быстрота оборотов шпинделя – чем большая быстроходность этого узла, тем выше качество готового изделия.
5. Несущая способность – этот параметр почти полностью зависит от качества шпиндельных опор и жидкости для смазки устройства.
6. Долговечность – данный пункт зависит только от качества подшипников.
7. Нагрев, допустимый для подшипников.

Одним из главных условий для того чтобы изготовляемая деталь была как можно точнее и аккуратнее обработана, является правильное кручение шпинделя. Он должен равномерно и легко вращаться.

Передняя бабка токарного станка своими руками

Передняя бабка для токарного станка без проблем  изготовляется самостоятельно.

Для этой цели понадобится:

• Деревянная доска.
• Фанера, толщиной десять миллиметров.
• Тонкий лист металла, который разрезается специальными ножницами.

Переднюю бабку намного проще изготовить своими руками, если основой данного устройства составляет обычная ненужная дрель. После этого будет необходимо только смастерить подставку, которая впоследствии и будет закрепительной платформой для дрели, имеющая строгую горизонтальную ось.

Середину передней и середину задней бабки нужно обязательно надежно закреплять, это крайне необходимо. Для задней бабки необходимо заранее установить рамки возможностей оборачивания по оси и жесткое закрепление на месте.

Мощность электрического мотора следует подбирать самостоятельно, опираясь на предназначение токарного устройства. Хотя мощность двигателя не нужно брать на менее, чем на 250 Вт. В противном случае не удастся выточить ни одной необходимой детали.

Настройка токарного станка перед началом работы

Настроить токарный станок – это, прежде всего, подготовить кинематическую схему для работы, которая определяется технологической картой устройства.

Первым делом все элементы управления приводят в статическое положение.

Дальше идет настройка кинематической цепи основного движения. Тут же устанавливается требуемая скорость оборачивания шпиндельного узла. Эта величина является определителем скорости резания необходимого элемента.

Видео: передняя бабка токарного станка по дереву.

Небольшой токарный станок по дереву своими руками – особенности изготовления

Практически любой мастер по обработке дерева желает иметь собственный токарный станок. Если средств не хватает, его можно смастерить из доступных материалов.

Токарный станок по дереву самостоятельно изготовить не представляется сложным, если имеются начальные знания о том, что представляет собой данное устройство и его составляющие части.

С помощью небольшого токарного станка можно изготавливать любые детали и элементы в виде тел вращения.

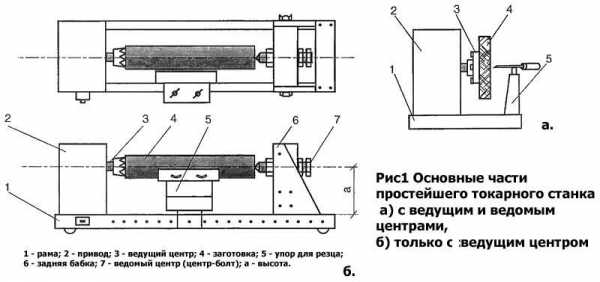

Элементы токарного станка:

1. Электромотор – для изготовления токарного станка можно использовать насосный мотор.
2. Передняя бабка – отлично подойдет старое электрическое точило.
3. Опора для резцов.
4. Задняя бабка – изготовляется из дрели.
5. Станина.

Для изготовления данного устройства потребуется:

• электрическая дрель;
• болгарка;
• напильники.

Основные особенности изготовления устройства:

1. Ось вращения передней бабки должна быть прикреплена на оптимальной высоте.
2. Электромотор следует крепить отдельно на другую платформу.
3. Для разной породы дерева используются специальные резцы. Данные инструменты можно приобрести в наборе, по пятнадцать штук.

Можно сделать вывод, что с изготовлением токарного станка для обработки дерева справится даже начинающий мастер. Самое главное в этом деле – быть предельно аккуратным и строго соблюдать правила безопасности.

metmastanki.ru

Токарный станок по дереву своими руками: фото, чертежи

Наша статья посвящена ностальгии по школьным мастерским трудового обучения. Многие умеют вести токарные работы по дереву, но не каждому по карману покупать и содержать оборудование для этого. Можно ли своими руками собрать станок, отвечающий технологии и требованиям безопасности — разберёмся вместе.

Что говорит ГОСТ

Приятная новость в том, что велосипед изобретать не придётся. Весь процесс сборки и чертежи каждого модуля станка описаны в ТУ3872–477–02077099–2002, и, хотя в открытом доступе этого документа нет, его вполне можно получить по индивидуальному запросу. Хотя и это вряд ли понадобится: устройство станка настолько примитивное, что вы легко сориентируетесь в тонкостях его изготовления даже по изображениям из школьных учебников.

СТД-120М

Другой положительный факт — СТД-120М, по всей видимости, проектировался с расчётом на изготовление «по месту», поэтому практически все компоненты для сборки вы сможете либо найти в продаже, либо самостоятельно изготовить и доработать. Естественно, если появится возможность недорого приобрести комплектующие для этого станка или его младшего собрата ТД-120 — так и поступайте. Детали фабричного производства надёжнее, легче юстируются, к тому же унифицированная конструкция рамы позволяет собрать один станок из множества доноров.

Обратите также внимание, что стандартизация модулей во многом определяет безопасность эксплуатации оборудования. Основные принципы производственной безопасности оглашены в ГОСТ 12.2.026.0–93, а правила электрозащиты изложены в ГОСТ Р МЭК 60204–1. Согласуйте с этими нормативами любую изготавливаемую вами деталь или модуль станка.

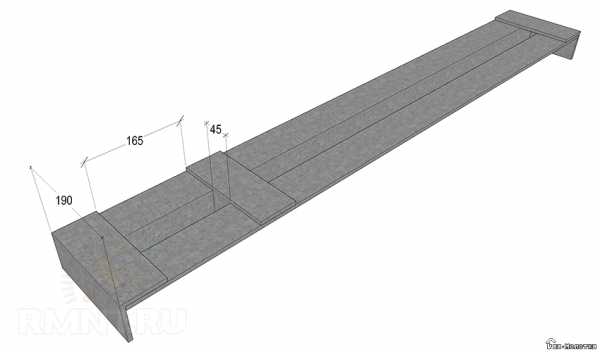

Изготовление станины

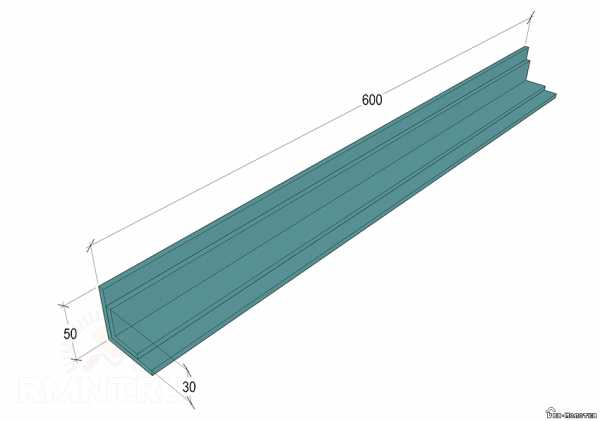

Взамен литой чугунной станины мы предлагаем более лёгкую сварную конструкцию. Она состоит из двух отрезков 72-й угловой стали длиной по 1250 мм. Велик соблазн сделать станину покрупнее для обработки более массивных изделий, но помните, что подобные изменения требуют вмешательства и в прочие узлы станка. Возможно, вам следует взять за образец ТТ-10460 под заготовку метровой длины.

Уголки располагаем на ровной горизонтальной плоскости полками друг к другу. Между ними вставляем калиброванные вкладыши, чтобы направляющие станины располагались строго параллельно с дистанцией 45 мм. Для скрепления направляющих используем два уголка, таких же, как на станине, по 190 мм, которые подкладываем с переднего и заднего краёв. Перед свариванием деталей рекомендуется сдавливать их струбцинами, чтобы не повело металл при остывании.

Направляющие скрепляются ещё одной 190 мм перемычкой, в нижней полке которой есть вырезы под каждый уголок. Устанавливается эта деталь с образованием ячейки, размерами в точности соответствующими посадочному шипу передней бабки, в стандартном варианте это 45х165 мм.

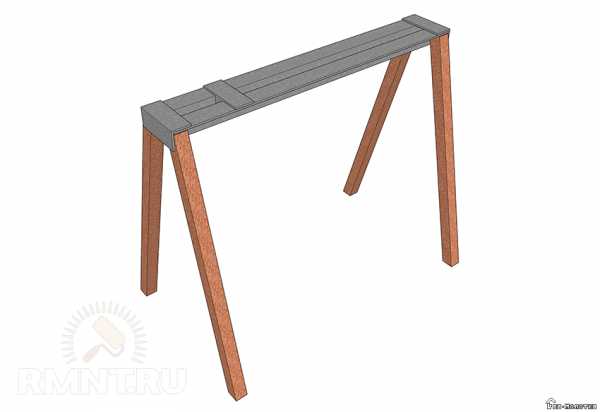

Такая станина может крепиться каким угодно образом к верстаку или колоде, но все элементы крепления рекомендуется наваривать, не нарушая при этом целостность основания. Если для станка выделяется отдельный угол, приварите перпендикулярно уголкам станины ножки из трубы и, для большей устойчивости, сделайте им небольшой «раскос» кувалдой. В конечном итоге вес станины, скреплённой с верстаком, не должен быть меньше 60–70 кг.

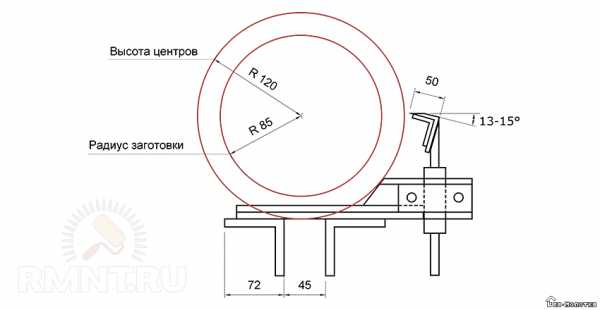

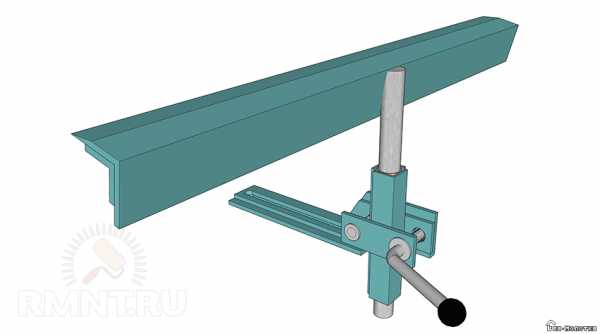

Подручник

Этот элемент условно состоит из двух частей. Для обеих нужен один тип заготовки — 50 мм уголок, внутрь которого вложен другой, шириной 30 мм. Свариваются они вдоль кромок, в итоге должно получиться два отрезка по 260 и 600 мм.

Короткая деталь — регулируемое основание подручника. Одна из полок срезается, но не полностью, оставляется отрезок 110 мм длиной с наклонным срезом. Другая полка подрезается под прямым углом в 60 мм от заднего края. Из толстой стальной пластины нужно изготовить ответную рамку, которая будет зажимать направляющую стойки подручника.

Для изготовления направляющей с зажимом возьмите обычную трубу на дюйм и сделайте в ней продольный надрез болгаркой. Получившаяся гильза должна быть длиной около 150 мм, её вкладываем в 25 мм уголок, ориентируя прорезью наружу перпендикулярно одной из полок. Стягиваем детали струбциной и провариваем по всей длине, ближайшей к прорези полки. Накрываем заготовку вторым уголком такой же длины и крепим его к трубке с обратной стороны.

Направляющая приваривается плашмя к выступающей полке регулировочной рейки с внутренней её стороны. Для фиксации используется винт с длинной ручкой и приваренная к рейке гайка. С обратной стороны ответная планка скреплена шплинтованным пальцем или даже приваренным прутком.

Подручник крепится на стержне 20 мм гладкой арматуры, который расположен по центру с внешней стороны угловой заготовки. Стержень плотно входит в трубку направляющей системы, а при затягивании винта его надёжно обжимает со всех сторон. Длинная угловая заготовка длиной 600 мм приваривается к прутку с небольшим наклоном на себя и слегка «заточенной» передней кромкой.

Привод и трансмиссия

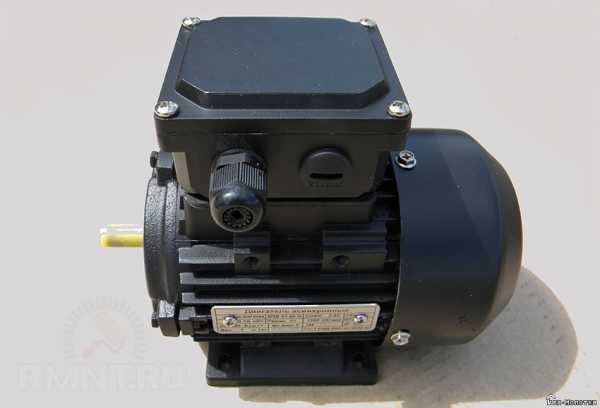

Стандартный вариант привода — асинхронный трёхфазный двигатель мощностью до 2 кВт (обычно 1,2 кВт), соединённый с валом передней бабки клиноременной передачей на двухручьевых шкивах. Постель для крепления движка может располагаться между ногами станины, либо на дополнительной подмости за передней бабкой, что усложнит сборку, но сделает более удобным переброс ремня.

Далеко не всегда есть возможность использовать двигатель с нужной частотой вращения вала, поэтому выход на итоговые обороты осуществляется регулировкой диаметра шкивов. Например, если в вашем распоряжении АД на 1480 об/мин, то чтобы выйти на заветные 1100 и 2150 об/мин, диаметры ведущих и ведомых ручьёв должны соотноситься как 1:1,5 и 1,3:1.

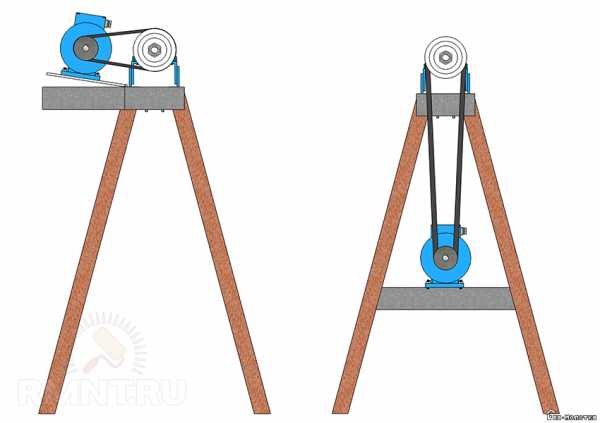

При размещении двигателя полезно снабдить станину пластиной, закреплённой на воротных навесах. Двигатель, установленный по такой системе, будет всё время находиться в подвешенном состоянии и обеспечит плотное прижатие ремня собственным весом. А если оснастить площадку педалью, скорость можно будет менять даже на ходу.

По электрической части сложностей тоже нет. Коммутация выполняется стандартной пусковой трёхфазной кнопкой с реверсом, для такого маломощного двигателя нет нужды устанавливать пускатель. Единственный момент — включение торможения постоянным током при удержании стоповой кнопки, для чего понадобится мощный диодный мост (на КД203Д) согласно типовой схеме включения.

Частотно-управляемый двигатель может использоваться в качестве прямого привода, что избавит от необходимости конструировать переднюю бабку. Для этого нужно закрепить двигатель на переходной площадке, в нижней части которой есть продольный установочный шип шириной в 45 мм как штатное средство юстировки для станины СТД120.

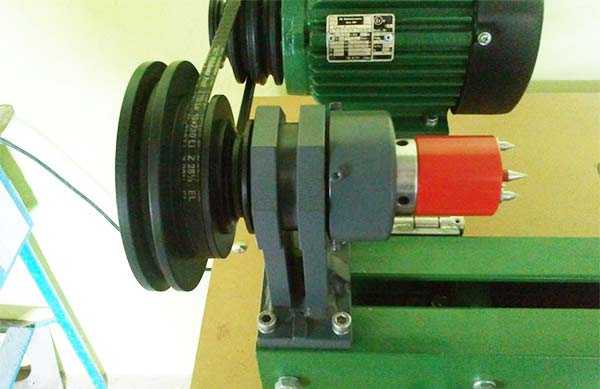

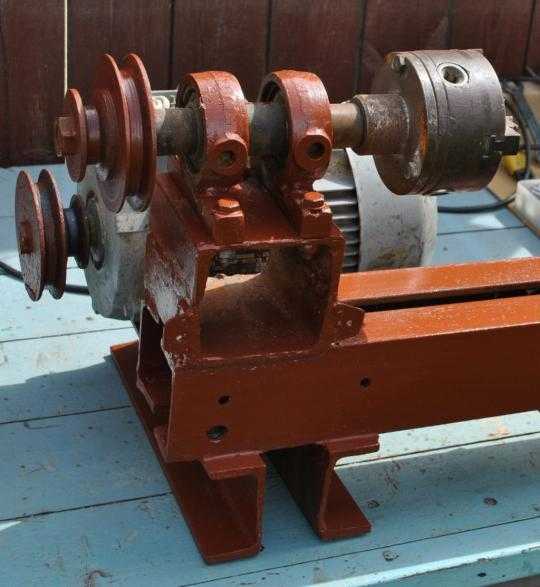

Передняя бабка

Забегая вперёд, отметим, что и передняя, и задняя бабка включают детали, изготовить которые можно, только имея доступ к токарному станку по металлу. Иначе есть смысл задуматься о приобретении готовых модулей или, по крайней мере, их литых консолей.

В основании передней бабки лежит два подшипниковых корпуса типов S, V или U, стационарно закреплённых на раме из угловой стали. К сожалению, невозможно предугадать, какие типоразмеры будут доступны, однако в общем итоге высота оси шпинделя над станиной должна быть не менее 120 мм. При том, что диаметр шпиндельного вала составляет около 25 мм, будет наиболее интересен типоразмер подшипникового узла с общим габаритом высоты около 70 мм.

Вал вытачивается из кругляка углеродистой стали диаметром 40 мм с допуском не более 0,05 мм. Основных вариаций вала две. Первая — самая простая: в центре остается целик вала, затем выполняются спуски до посадочного диаметра подшипниковых узлов, далее на концах нарезается резьба. Для осевой фиксации на валу протачивают четыре канавки под стопорные кольца.

1 — посадочные места для подшипников; 2 — канавки под стопорные кольца

Вторая вариация имеет расширение в виде юбки сразу за резьбой патрона. Оно предназначено для установки фланцевого упорного подшипника, закреплённого на выступе основания передней бабки. Такой подход позволяет сократить износ подшипников, если на станке обрабатываются массивные детали.

Основание бабки — две пары уголков или два швеллера, развёрнутых навстречу друг другу. Сведением-разведением вертикальных полок можно регулировать высоту основы под осевую высоту имеющихся подшипниковых узлов. Снизу к основанию приварена 45 мм полоса, которая выполняет роль юстировочного паза. Важен порядок сборки: сперва на шпиндель напрессовываются подшипники, затем вал крепится на станине с подложкой регулировочных стальных пластин.

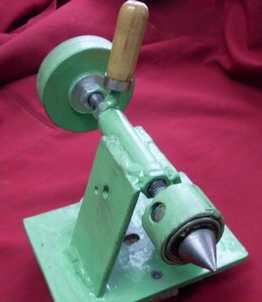

Задняя бабка

Изготовить заднюю бабку не в пример проще. Состоит она из четырёх деталей:

1. Основание из угловой стали высотой 100 мм по тому же принципу, что и для передней бабки. Сверху поперёк прикручены на болтах два 50 мм уголка, в их полках по центру вырезы квадраты 40 мм шириной.
2. Направляющая (внешняя) толстостенная квадратная трубка шириной 40 мм, длиной 150 мм и внутренним просветом 20х20 мм. В задней части нужно установить пробку толщиной 6–8 мм и с отверстием в центре на 8 мм, крепится она на двух винтах через стенки трубки.
3. Внутренняя трубка, она же пиноль, изготавливается из 20 мм профильной трубки, желательно толстостенной и фрезерованной точно под просвет направляющей. В задней части пиноли заварена гайка М14, в переднюю вставлен и заварен металлический прут, уширенный до 5 мм для посадки двухрядного подшипника.
4. Приводной винт имеет резьбу под гайку в пиноли (желательно сделать трапециевидную), в задней части выполнен переход на 8 мм резьбу для крепления маховика.

Принцип работы и схема сборки пиноли вполне очевидны, но особое внимание нужно уделить юстировке осей. Направляющая трубка, закреплённая сваркой в вырезах уголков, может подниматься выше или ниже за счёт подкладок из трансформаторной стали. Передняя и задняя бабка должны быть абсолютно соосны, допуск составляет всего пару десятых.

Что касается способа крепления к станине, он одинаков и для бабок, и для подручника. Шпильки М14 или М16 привариваются ко дну бабок, а в прорезь подручника вставляется крупный лемешный болт. Снизу модули подтягиваются гайками с приваренными к ним прутьями наподобие рычагов. Для равномерного плотного прижатия снизу в качестве ответной планки подкладывается 50 мм швеллер.

dvamolotka.ru

видео-инструкция по выбору своими руками, особенности устройства задней бабки, копиров, трезубцев, резцов, патронов, люнетов, инструментов для обработки древесины, цена, фото

Все фото из статьи

Ручная обработка деревянной заготовки хороша тем, что вырезать можно любой узор, глухих мест гарантированно не останется. Правда, для этого понадобятся навыки резьбы по дереву, да и времени это займет немало. Покупка токарного станка позволяет значительно повысить скорость обработки дерева, к тому же простенький станок можно изготовить самостоятельно, так что игра стоит свеч.

Современный токарный станок

Стоит ли покупать токарный станок

Обработка дерева на токарном станке вносит некоторые ограничения в форму будущего изделия, это нужно учитывать при выборе в пользу механической обработки. По большому счету изделие, полученное на станке будет состоять из комбинации тел вращения, но обычно этого вполне хватает. Также с помощью станка можно изготавливать деревянные шарики и тарелки.

Что касается покупки станка, то есть в такой решении и слабые, и сильные стороны:

• с одной стороны, получаем устройство, которое позволит в разы повысить скорость обработки дерева. Изделия на токарном станке по дереву позволят снизить себестоимость единицы продукции как раз за счет экономии времени;
• к достоинствам его можно отнести и то, что он может справиться с мягкими металлами. Многое, конечно, зависит от производителя и использованных материалов;
• современные станки отличаются широким диапазоном габаритов, так что подобрать подходящий вариант можно как для небольшой мастерской, так и для личного пользования.

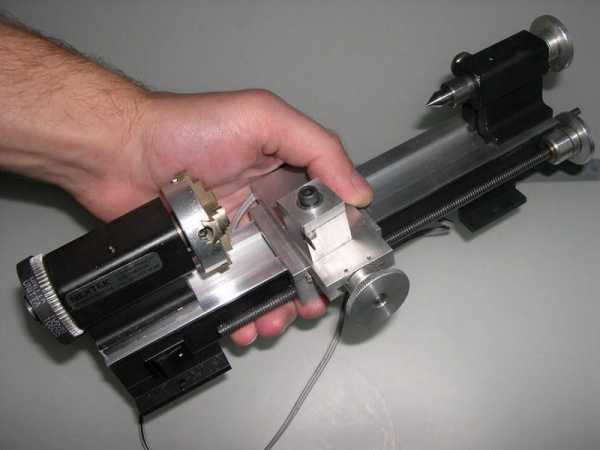

На фото – миниатюрный токарный станок

А вот недостатком может стать цена нового станка, особенно если деревообработка является скорее хобби, чем основным источником дохода. Немного сэкономить можно поиска старые советские модели, но все равно стоимость останется приличной.

Если есть желание приобрести станок в качестве эксперимента, просто для того, чтобы попробовать себя в точении дерева, а финансы не позволяют, то можно попытаться изготовить токарный станок самостоятельно. Конечно, полноценный аналог заводской модели создать не получится, но для обработки небольших заготовок из мягких пород дерева он вполне подойдет.

Небольшие изделия из дерева на токарном станке собственного производства вполне могут конкурировать с теми, что были изготовлена на станке от именитого производителя.

Подробнее о токарных станках

Перед тем как переходить к выбору подходящей модели станка или заниматься изготовлением самодельного аналога не лишним будет разобраться в устройстве обычных токарных станков и основных приемах работы с ними.

Основные элементы станка

Устройство токарного станка по дереву остается практически одинаковым вне зависимости от модели.

К основным элементам стоит отнести:

• основание. Может быть либо из дерева, либо из металла. Если нет нужды часто переносить станок с места на место, то модели с металлическим основанием предпочтительнее, так как при обработке твердых материалов он будет более устойчив;

Устройство токарного станка

• станина. Совсем дешевые модели могут оборудоваться станиной из алюминия, это, мягко говоря, не лучший выбор с точки зрения прочности и жесткости;
• электродвигатель, все станки работают от сети;
• защитный кожух скрывает ременную передачу;
• панель управления – на ней расположена кнопка пуска и регулятор оборотов;

Обратите внимание!
Современные модели все без исключения оборудуются регулятором оборотов.
Это позволяет обрабатывать разные материалы, не только дерево.
Старые модели могут работать только с определенной частотой вращения вала.

• передняя и задняя бабка;
• подручник – нужен для упора резцов при работе с деревом.

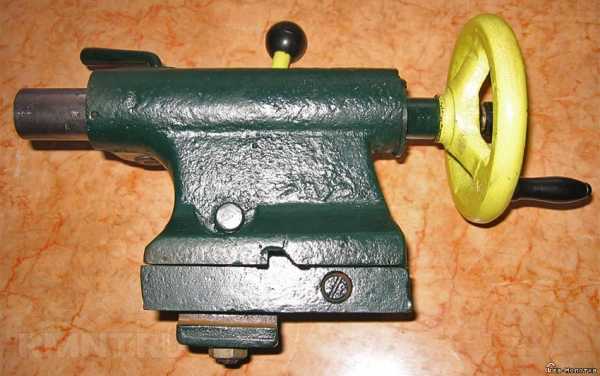

Устройство задней бабки токарного станка по дереву предельно простое, она необходима только для того, чтобы зафиксировать длинную заготовку иначе ее дальний конец будет провисать. При фиксации заготовки она подводится по направляющей к торцу и, вращая ручку на задней части, острие слегка углубляется в центр заготовки.

Задняя бабка позволяет зафиксировать второй конец заготовки

Через переднюю бабку проходит вал, на который и передается крутящий момент с электродвигатели (используется ременная передача). Правый конец вала (он же может называться шпинделем) имеет резьбу, на которую устанавливается устройство для фиксации деревянной заготовки. Для фиксации чаще всего используется патрон для токарного станка по дереву.

Устройство передней бабки

Дополнительные приспособления

Можно приобрести к станку ряд дополнительных приспособлений, которые облегчат работу с деревом. Благодаря им можно будет без проблем обрабатывать протяженные заготовки не опасаясь ее провисания по центру.

Трезубец для токарного станка по дереву позволяет исключить поворот заготовки вокруг своей оси, когда резец снимает стружку. Внешне такое приспособление выглядит как коронка с острыми зубцами по краю, по центру может размещаться острый шип, но есть трезубцы и просто с зубьями по краю.

Такие приспособления не позволят заготовке проворачиваться

Иногда возникает необходимость обработать длинную заготовку, например, при изготовлении балясин для лестницы. В таком случае закрепления ее по концам недостаточно, потребуется еще 1 опора по центру, которая не будет препятствовать вращению. Для этого используется люнет для токарного станка по дереву.

Люнет представляет собой кольцо с 3 роликами, их положение регулируется в зависимости от диаметра заготовки. Теоретически они мешать вращению не должны, но при сильном обжатии на древесине остаются вполне различимые следы от прохода роликов. Так что можно порекомендовать после черновой обработки чистовую проводить без люнета, если это возможно.

Люнет может использоваться и для фиксации второго конца длинной заготовки при торцевой обработке

Обратите внимание!
Изготовить люнет можно и своими руками.
Основная сложность – найти подходящие вращающиеся части, они должны быть прочными, не сильно оставлять следы на дереве и износостойкими.
Оптимальным решением для самодельного люнета можно считать колеса от обычных роликовых коньков.

Когда нужно изготовить большое число однотипных изделий (те же балясины на лестницу), вручную практически невозможно это сделать. Траектория резца будет немного отличаться каждый раз, что скажется на форме изделия.

Решением этой проблемы может стать копир для токарного станка по дереву, он позволяет направлять резец по одной и той же траектории каждый раз. Немаловажно и то, что конструкция его несложная, так что изготовить неплохой копир можно и самостоятельно.

Схема работы с копиром

Это становится возможным благодаря использованию 2 подвижных кареток, нижняя движется вдоль заготовки, верхняя может перемещаться в поперечном направлении. На верхней каретке устанавливается резец для дерева, на ней же размещается небольшое колесико для перемещения вдоль направляющей прорези.

Можно превратить обычный станок в токарный станок по дереву для изготовления шариков. Для этого понадобится специальное приспособление в виде жестко закрепленного резца и рычага, который позволит перемещать этот резец по дуге определенного радиуса (желательно, чтобы радиус можно было изменять).

Вытачивание шарика

Эта конструкция устанавливается с торца детали и для того, чтобы изготовить шар нужно всего лишь постепенно поворачивать рычаг, снимая стружку с торца заготовки.

Обратите внимание!
Слишком короткой заготовка быть не должна, иначе при повороте рукоятки можно получить удар в лицо.

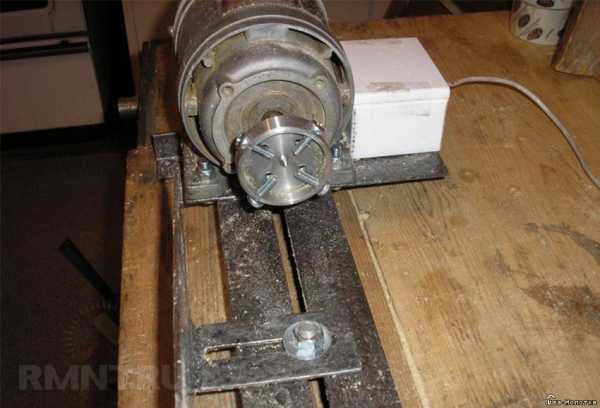

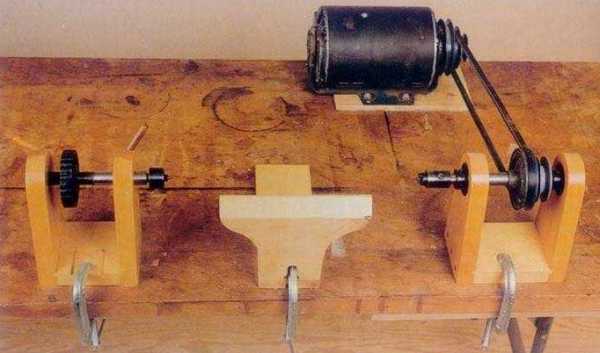

Самодельный станок

Для простейшего самодельного устройства из покупных элементов понадобится разве что электродвигатель да инструмент для токарного станка по дереву. Все прочие элементы можно изготовить из подручных средств.

Основу миниатюрного станочка можно изготовить из толстой доски, в которой следует сделать прорезь для перемещения задней бабки (это нужно будет при фиксации заготовки). Поверх прорези нужно закрепить металлическую полосу.

Подручник можно изготовить из обычного металлического уголка и металлической трубки. Соединения (если станок будет небольшим) можно делать паяными. Главное, чтобы верхняя часть подручника была горизонтальной, все-таки по ней будет перемещаться резец для токарного станка по дереву, а перемещаться он должен без неожиданных скачков.

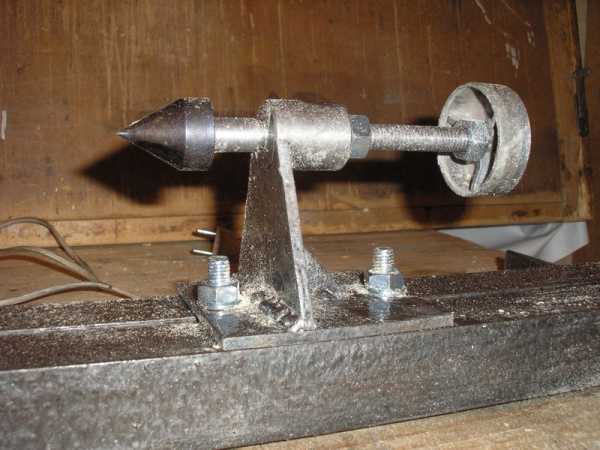

На роль задней бабки подойдет Г-образный кусок металла с отверстием, в которое будет вставляться металлический штырь для фиксации заготовки. Единственным минусом такого решения можно считать то, что она не будет вращаться, так что с торцов заготовки нужно оставлять припуск, так как дерево при вращении немного потемнеет из-за нагрева при трении о металл.

Несмотря на простоту такой конструкции, основные узлы аналогичны заводским станкам. Единственное, о чем нужно помнить – такой станочек подойдет только для дерева, да и то для не очень больших заготовок. Об изготовлении, например, балясин или ножки для стула придется забыть.

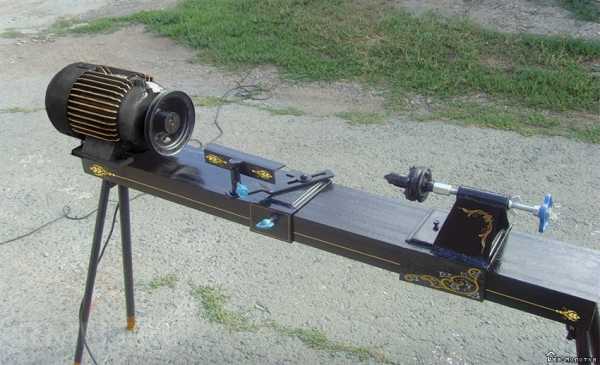

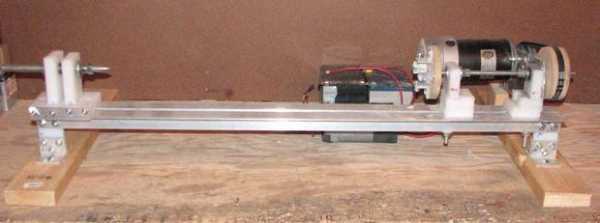

Один из вариантов самодельного станка

Обработать древесину можно не только с боковой стороны, но и с торца, для этого нужно всего лишь установить планшайбу и закрепить заготовку в ней.

Инструкция по работе остается без изменений:

• заготовке еще до установки в патрон придаются очертания, близкие к цилиндрическим;

Топором нужно придать заготовке цилиндрические очертания

• затем снимается черновой слой, пока она не приобретет форму цилиндра. Используется полукруглый резец. Стружка при этом снимается в несколько заходов, лучше не торопиться, чтобы не перегрузить двигатель;
• после в соответствии с чертежом прямыми и косыми резцами выбираются нужные пазы;

Набор резцов для станка

• в конце отрезным резцом уже готовое изделие отрезается. Окончательно довести его до ума можно вручную.

Подведение итогов

Токарный станок – незаменимый инструмент не только в столярном цеху, но и в небольшой мастерской, для владельца которой деревообработка – всего лишь приятная отдушина. Такой станок можно купить, а можно и попытаться изготовить его самому. Конечно, самодельное устройство будет уступать заводскому, но для решения небольших задач его вполне хватит.

На видео в этой статье показан пример работы самодельного токарного станка.

rubankom.com

Видео-урок по изготовлению токарного станка по дереву своими руками

Для домашней мастерской, в которой планируются работы по дереву, соответствующий токарный станок необходим. Его не обязательно покупать, если на нем нет необходимости работать очень интенсивно. Это как раз тот инструмент, который вполне по силам изготовить своими руками даже ребенку. Разумеется, под руководством взрослых.

Предлагаем Вашему вниманию видео-урок о том, как изготовить самодельный токарный станок по дереву по инструкции, которая была изложена в журнале “Юный техник”. Для работы потребуется минимум деталей. Самая сложная деталь, которая нужна в этом станке – двигатель. Журнал рекомендовал для этого использовать мотор от швейной машины.

Возникла задача – сделать шахматную фигуру и восполнить недостающего слона. Все детали круглого сечения, то есть поперечный разрез которых представляет собой круг, обрабатывается именно по такому принципу. Заготовка вращается, а резец снимает стружку.

Как раз под рукой оказался очень старый, но не утративший свои полезности журнал, в котором была опубликована статья о том, как сделать несложный токарный станок для работы с деревянными заготовками. Этот станок состоит из станины, передней бабки, задней бабки, подручника.

В передней бабке вращается шпиндель с патроном, вращение он получает от электродвигателя. Задняя бабка может перемещаться вдоль станины, закрепляется в нужном месте клином. Подручник имеет свободу перемещения как вдоль, так и поперек станины. Он также фиксируется клином. Заготовка зажимается между патроном передней бабки и конусом задней. На подручник опирается режущий инструмент. О том, как сделать токарную головку, тут.

Так как большинство деталей этого станка деревянные, мастер взялся за ножовку. Детали подверженные при работе наибольшим нагрузкам, укрепил, наклеив фанеру с обеих сторон. Из дощечек и станков собрано основание и станина станка.

Из металлических деталей потребовался конус от велосипедного руля. Чтобы преобразовать его в патрон для токарного станка, пришлось в нём просверлить 2 отверстия и туго забить в них отрезки гвоздей.
Получилась вот такая конструкция.

Второй металлический узел тоже от велосипеда.А именно ось переднего колеса. На нее наворачивается приготовленный заранее патрон и туго заворачивается контргайкой. Вот так была собрана передняя бабка.

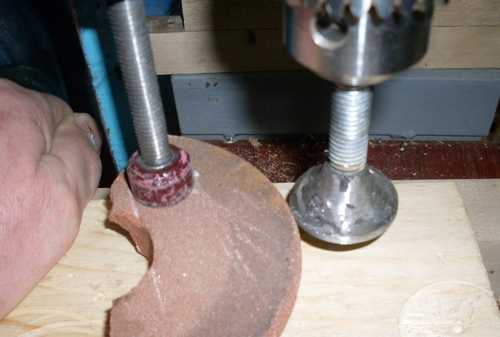

Кругорез.

Осталось для передачи вращения патрону на противоположном конце оси закрепить шкив для ременной передачи. В журнале предлагалось лобзиком вырезать 3 кружка и лобзиком выпилить в них шкив. Но кружки, выпиленные с помощью лобзика, получается не очень ровным. Поэтому решено было сделать кругорез. Для этого с одной стороны деревянного бруска забивается и остро затачивается гвоздь. А с обратной для удобства работы рукоятка. Дощечка с закрепленным на ней штырем является основанием инструмента. Диаметр штыря равен диаметр велосипедной оси. С помощью такого инструмента вырезаются круги из фанеры.

В одном месте при работе станка создается довольно сильное напряжение.
Поэтому нужно основательно затянуть гайки. Для задней бабки подбирается деревянный брусок, толщина которого позволяет ему передвигаться между рейками станины.

Для начала в бруске делается продолговатое отверстие. Чтобы задняя бабка не проваливалась на станине, по бокам бруска были приклеены две дощечки.

Изготовление подручника для мини токарного станка.

Основанием подручника является фанерный прямоугольник двумя продольными пазами. В него входят две металлические пластины, закрепленные по бокам деревянного бруска. Чтобы они обратно не вышли, используется проволочная шпилька. Подручник – это тоже небольшой деревянный брусочек со скошенной верхушкой. Для увеличения прочности он закрывается чехлом из кровельного железа. Использовались ножницы по металлу и деревянная киянка.

Оснащение токарного станка по дереву электроприводом.

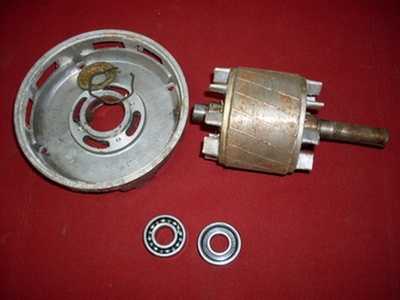

Для того чтобы не отступать от инструкции, размещённой в журнале Юный техник, использован мотор от старой швейной машинки.
Прежде чем работать проводкой, нужно обесточить устройство. Электрические контакты должны быть надежными, иначе во время работы проводка будет нагреваться. Это может повлечь большие неприятности. Поэтому провода хорошо защищаются и плотно скручивается, а еще лучше пропаять. Само собой разумеется, места соединений должны быть надежно изолированы.

Пригодился резиновый пассик от старого магнитофона.

Результат.

Теперь станок, сделанный своими руками, окончательно готов и можно приступать к токарным работам. Это очень увлекательное дело. Это отмечал еще Петр Первый.
При помощи несложных операций обычно полено превращается в прекрасную шахматную ладью.

izobreteniya.net

мини, простой, видео-инструкция как сделать чертежи, фото и цена

Все фото из статьи

Из древесины можно создать множество самых различных изделий, но для проведения работ требуется определенное оборудование. Сделать простой токарный станок по силам практически любому домашнему мастеру, для его изготовления не нужно множество элементов, он состоит из нескольких основных частей.

Мы рассмотрим, как собрать конструкцию и какие узлы понадобятся для проведения работ, потратив немного времени, вы получите надежную и практичную конструкцию для проведения токарных работ по дереву.

На фото: такой мини-станок подходит для широчайшего спектра работ

Что понадобится для проведения работ

Для изготовления конструкции используются различные подручные узлы, рассмотренный ниже вариант — это своего рода ориентир, вы можете менять элементы на другие при условии обеспечения надежности и производительности. Рассмотрим, какой инструмент должен быть под рукой для выполнения работ:

Важно! Также заранее позаботьтесь о подведении электроэнергии к месту расположения оборудования, особенно если будет использован трехфазный двигатель.

Для работы на станке необходимо, чтобы вокруг него было свободное пространство

Конструкция и особенности ее сборки

Для начала разберемся, из чего состоит оборудование. Проще всего найти готовые чертежи токарного станка по дереву – своими руками сделать их без соответствующего опыта весьма проблематично.

Так выглядит простейшее приспособление, снизу или сбоку располагается двигатель

Составные части станка

Каждый элемент очень важен, и без него собрать конструкцию вряд ли удастся:

• Рама служит опорой для всех элементов, поэтому к ней предъявляются повышенные требования надежности и прочности. Чаще всего в качестве материала изготовления используется швеллер, уголок или профильная труба с квадратным или прямоугольным сечением. Толщина элементов должна быть достаточной для того, чтобы выдержать даже значительный нагрузки без вреда для конструкции, ведь сохранение геометрических параметров очень важно.

Швеллер – очень надежный и долговечный вариант

• Передняя бабка служит для закрепления деталей, она вращается, но в корпусе зафиксирована неподвижно, то есть регулировать ее положение нельзя. В передней части располагается шкив, через который усилие передается на бабку, которая и вращает заготовку. Конструкция должна быть надежной и ровной, чтобы в процессе работы не возникало вибрации и биения, так как это приводит к ухудшению качества работ.

В самых миниатюрных приспособлениях передняя бабка небольшая и совмещена со шкивом на одной оси

• Усилие передается через ремень, это самый простой вариант, который отличается тем, что реализовать такую конструкцию просто, а найти ремни нужной длины не составит никаких проблем. Самое главное – контролировать натяжение для оптимальной передачи усилия на ведущий узел.
• Задняя бабка служит для крепления заготовки, благодаря тому, что данный элемент подвижен, вы можете устанавливать заготовки разной длины, их размер ограничен лишь длиной станины. Там же расположен и ведомый центр, который чаще всего представляет собой подшипник, который обеспечивает вращение. Очень важно обеспечить простую и надежную конструкцию фиксации положения задней бабки, чтобы она не двигалась в процессе работы.

Задняя бабка может оснащаться дополнительным винтовым прижимом для наиболее надежной фиксации заготовок

• Упор для резца представляет собой конструкцию, которая располагается между передней и задней бабкой, на которой находится небольшая платформа для того, чтобы упирать в нее инструмент в процессе работы. Узел должен быть изготовлен так, чтобы его положение можно быть быстро зафиксировать и при необходимости передвинуть без лишних затрат времени.
• Электродвигатель является одним из важнейших элементов, так как от этого элемента напрямую зависит мощность оборудования. Выбор конкретного варианта зависит от того, какие задачи вы собираетесь выполнять и какого размера заготовки будете обрабатывать. Иногда требуется использование трехфазных моторов, для них надо дополнительно подвести линию, что сопряжено с большими затратами.

Двигатель может располагаться снизу или сбоку от рамы конструкции

Важно! Мощность двигателя должна подбираться с запасом, если он будет постоянно работать на пределе возможностей, то срок его службы значительно сократится. Кроме того, во время работы конструкция будет сильно нагреваться.

Сборка

Инструкция по тому, как собирать токарные станки по дереву своими руками, выглядит следующим образом:

• В первую очередь сваривается очень надежная станина, для ее изготовления можно использовать различные металлические элементы. Одна из самых важных частей – система, по которой будет передвигаться задняя бабка, ее лучше всего сделать из 14-го швеллера, он располагается так, чтобы посередине оставалась прорезь, ниже показана простая и понятная схема, которая позволит вам разобраться в том, как нужно крепить между собой элементы.

Крепление проще всего произвести при помощи пластин и болтов, в этом случае конструкция будет разборной

• Следующий важный этап – изготовление узла для крепления электродвигателя, как отмечалось выше, он может располагаться снизу или сбоку. Расположение мотора подбирается таким образом, чтобы его шкив в итоге расположился по линии шкива ведущего узла. Чаще всего к раме приваривается кронштейн, а к нему двигатель присоединяется посредством болтов.
• Ведущий узел должен располагаться на одном или двух подшипниках, с одной его стороны крепится шкив аналогичный тому, что расположен на двигателе, а со второй устанавливается передняя бабка, которая может представлять собой патрон с планшайбой, как показывает практика, такой вариант наиболее удобен в работе и отличается надежностью и долговечностью.

Так выглядит ведущий узел и мотор, установленные на раме

• Задняя бабка состоит из системы скольжения по направляющей с болтами или зажимами для фиксации, а также из системы зажима заготовок. Конструкция этого узла может быть разной, вам необходимо решить, что удобнее лично для вас, самое главное – прочность изделия и его геометрическая правильность, любые искривления и перекосы недопустимы.
• Упор для резца представляет собой систему, которая также двигается по направляющей конструкции рамы, сама опорная площадка должна находиться с отклонением от оси примерно на 10 см, но лучше предусмотреть возможность регулировки расстояния, если вдруг вы решите обработать толстую деревянную заготовку, то просто передвинете упор подальше.

Так выглядят задняя бабка и упор для резца, установленные на раме

Важно! Передняя, задняя бабка и упор для резца должны располагаться на одном уровне, это очень важно для обеспечения удобства работы и достижения наилучшего результата.

• После сборки необходимо подключить электричество, если у вас нет опыта проведения подобных работ, то лучше вызвать специалиста, так вы гарантированно получите надежную и безопасную систему.
• Все движущиеся узлы – шкивы и ремень- желательно закрыть кожухом, который можно изготовить из жести. Конструкция окрашивается для придания ей более привлекательного вида и защиты от возникновения коррозии.

Вывод

Справиться с работой проще, чем кажется на первый взгляд, но затратить определенные средства и время все-таки придется. Очень важно делать все максимально надежно и точно, чтобы станок в процессе работы не разбалтывался, видео в этой статье поможет разобраться в некоторых технических моментах более подробно.

rubankom.com
