Закрыватель двери – Доводчик дверной. Описание, виды, применение и цена дверных доводчиков

Виды фиксаторов для двери | sdelaidver.com

Оригинальный держатель для двери

Среди множества дверных аксессуаров фиксатор двери занимает особое место — он служит для безопасности. Причем защищает не только само дверное полотно, стены и мебель от повреждений, вызванных чрезмерным распахиванием, но и предотвращает травмы, которые может нанести резко захлопнувшаяся от сквозняка конструкция.

Но иногда требуется совсем обратное — зафиксировать изделие в закрытом положении, чтобы её нельзя было открыть снаружи. Для этого служат стопоры дверных ручек.

Виды дверных фиксаторов

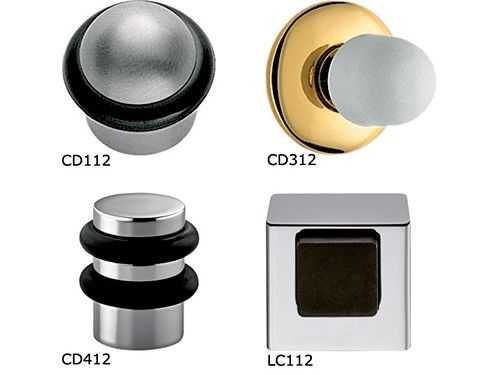

Напольные фиксаторы и ограничители

Существуют разные виды стопоров, устанавливающихся на полу. Одни из них удерживают дверное полотно, другие просто не позволяют ему распахнуться настолько, чтобы повредить отделку стен или стоящую за дверцей мебель. Среди них различают стационарные и мобильные изделия.

К стационарным можно отнести:

Гораздо более разнообразны мобильные напольные фиксаторы:

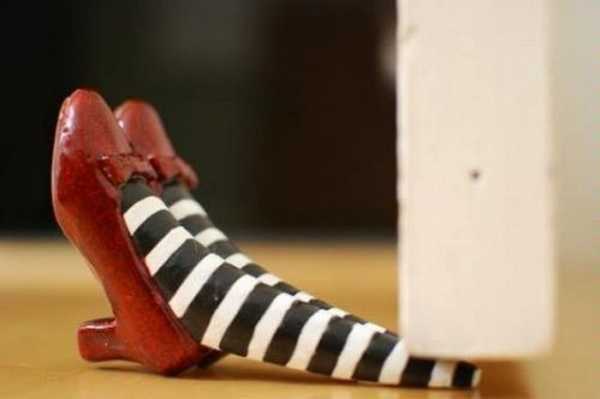

• Самый простой стопор в открытом положении представляет собой обычный клин с нескользящим основанием, который может быть выполнен в виде игрушки, прикольной статуэтки и т. п. Пример такого стопора вы могли видеть на картинке в начале статьи.

• Ещё один вид напольного стопора надевается на нижний торец, а его не скользящие ножки упираются в пол по обе стороны от неё.

Фиксатор фирмы Baby Dan

Чтобы открыть или закрыть дверцу, достаточно нажать ногой на стопор напольный, тем самым освободив её из паза. Есть и другие конфигурации таких устройств, но все они работают по этому же принципу.

Настенные фиксаторы

Стопор для двери верхнего крепления

По своему назначению их также можно разделить на ограничители распахивания и захлопывания дверки:

• Первые представляют собой небольшие детали разнообразных форм и стилей, которые крепятся к стене шурупами и не позволяют конструкции биться о стену. Он могут быть простыми и магнитными.Их установка оправдана в том случае, когда нежелательно портить дорогой паркет устройством напольных ограничителей, или если под покрытием уложен «теплый пол».

• Более функциональны такие устройства, как стопор, который крепится к верхнему наличнику. В откинутом положении он не мешает изделию закрываться, но если повернуть его на 90 градусов вниз, он создаст препятствие для полного затворения. Вы можете быть уверены, что даже при сквозняке или детских шалостях между дверцей и коробкой всегда будет оставаться зазор, который не позволит малышу прищемить руку.

Для справки. Не стоит опасаться, что напольные или настенные стопоры повредят отделку дверки. Они выполняются из мягких материалов или снабжаются резиновой накладкой в месте соприкосновения с дверным полотном.

Надверные фиксаторы

Если вам нужно только обезопасить детей или домашних животных от хлопающей дверки, на её верхний или боковой торец можно надеть С-образный стопор, сделанный из резины, упругого пластика или другого мягкого материала.

Мягкий фиксатор

Если же вам необходимо удерживать дверную створку под нужным углом, обратите внимание на следующее устройство. Оно состоит из металлического корпуса и тормозной колодки.

Фиксатор открывания двери

Чтобы выдвинуть тормозную колодку и зафиксировать дверцу от открывания, необходимо нажать на нажимную педаль ногой. А чтобы снять фиксацию, достаточно поднять тормозную колодку, нажав на рычаг.

Фиксаторы запирающих устройств

Для межкомнатных дверей

На межкомнатные двери редко устанавливают замки, если же в помещение нужно ограничить доступ, обычно выбирают ручки со стопором  (см. Ручки для межкомнатных дверей). Такие ручки снабжены защелкой, которая удерживает дверцу в закрытом положении с помощью язычка, входящего в отверстие ответной планки на коробке. Не менее популярны и магнитные защелки.

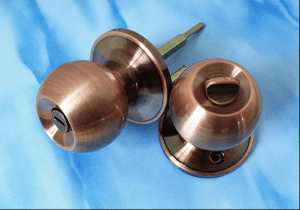

Ручка-кноб с фиксатором

Но защелка без стопора не позволит конструкции открываться лишь от сквозняков, если же требуется, чтобы в помещение не вошли посторонние, необходима защелка с фиксатором — поворотной кнопкой, фиксирующей язычок в закрытом положении. Её устанавливают на дверях санузлов, а также других помещений с ограниченным доступом.

Другое дело — входные дверки. Они имеют обыкновение захлопываться в самый неподходящий момент, например, когда вы выносите мусор (см. Как открыть входную дверь без ключа). Фиксатор замка двери не позволит этому произойти, удерживая язычок внутри механизма.

;

sdelaidver.com

Устройство доводчика двери — Всё о межкомнатных и входных дверях

Ремонт доводчиков дверей в домашних условиях

Доводчик дверной — механизм, который позволяет снизить теплопотери помещения, возникающие из-за постоянно открытых дверей. Его применение во многих случаях предотвращает проникновение посторонних лиц в помещения, он незаменим в системах дистанционного управления дверьми, основанных на применении электромагнитных замков. Правильная, безаварийная работа доводчика дверей, является гарантией вашего комфорта и безопасности, а достичь это возможно только правильной установкой, соблюдением всех эксплуатационных требований. В противном случае возможен выход устройства из строя. А возможен ли ремонт доводчиков дверей?

Устройство доводчика двери.

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство. Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

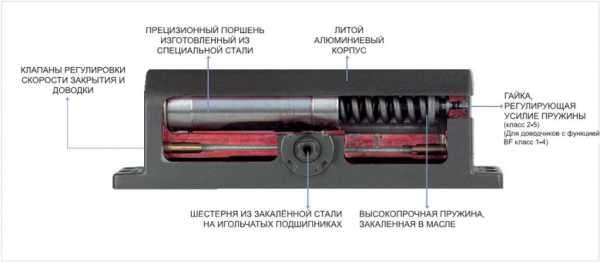

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом. Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания. Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков.

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла. Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 90 0. Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей.

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма. Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен. Сила натяжения пружины регулируется соответствующей гайкой.

Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

27.03.2013 в 02:03

Как провести ремонт доводчика двери своими руками: вытекло масло и прочие поломки

Самостоятельно осуществить ремонт доводчика двери – это необходимое действие для продолжения сроков эксплуатации данного устройства. Возможно, не все поломки можно устранить самостоятельно, но большинство из неполадок настоящему мужчине устранить вполне по силам. Для того чтобы знать, как отремонтировать доводчик двери необходимо разобраться в причине появления поломки. Понять принцип работы устройства, правильность его настройки и потом можно будет осуществить ремонтные работы.

Характеристика доводчика

Существует два типа механизма:

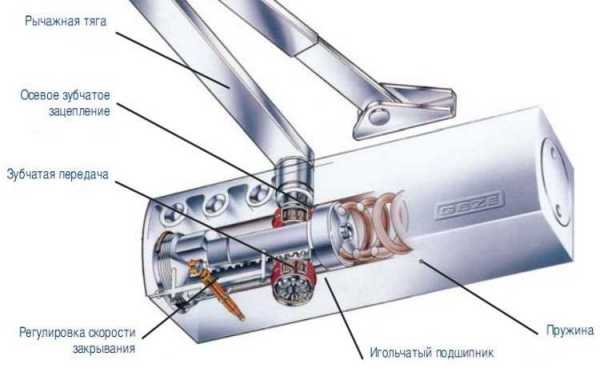

• Дверной доводчик с реечной передачей момента, включающий в себя гидравлический контур. Во время открытия двери шестерня, закрепленная на оси рычага, проворачивается и направляет поступательное движение на поршень благодаря рейке, он, в свою очередь, передает усилие пружине сжатия. При закрытии дверей внешние усилия сняты, а пружина возвращается в начальное положение.

Пружина создает давление на поршень, провоцируя вращение шестерни, которая, в свой черед, каскадирует силу на рычаг дверного доводчика.

• Устройство с кулачковым механизмом. Расположенный на оси рычага, кулачок сложной эксцентричной формы по обеим сторонам зафиксированный роликами. Когда открывается дверь, выступающая деталь кулачка сжимает пружину, которая на своем противодействии образует проворачивание кулачка в обратную сторону, что по итогу приводит к запланированному закрытию двери.

Типы поломок механизма

Основными поломками устройства могут быть:

• Погодные условия – мгновенные смены климатических условий, дожди, сырость, повышенная влажность. Такие причины неисправности чаще всего встречаются у коробов, изготовленных из пластика.
• Неравномерное открытие или закрытие дверного полотна. Когда дверь открывают с усилиями или наоборот закрывают вопреки медленному ходу, притом, что доводчик не отрегулирован под этот режим.
• Задержка двери в движении на короткий промежуток времени или на длительный период.
• Осуществление блокировки двери посторонними предметами без отключения доводчика. Относится к моделям, в характеристиках которых нет функции удержания дверей в открытом положении на 90 и более градусов.

Такие модели при искусственном удержании двери на длительный период неизбежно потребуют ремонта механизма.

• Сильная нагрузка на механизм, например, если на тяжелое дверное полотно поставить доводчик не соответствующий функциональным характеристикам.

Типовые виды ремонтов

Все вышеперечисленные причины могут повлечь за собой ремонтные работы дверного доводчика:

• Искривление, коррозия, разрыв штанги – данная деталь находится в поле зрения на постоянной основе, поэтому заметить эту проблему можно невооруженным взглядом. Стоит периодически визуально проверять данную часть механизма. Если обнаружились минимальные повреждения, их следует устранить в кротчайшие сроки.

Искривления, изгибы штанги можно выправить, но следует быть аккуратными – при сильном воздействии молотка есть вероятность слома.

Коррозию необходимо устранить с помощью зачистки и вскрыть специальным антикоррозийным покрытием или просто покрасить.

Разрыв можно устранить с помочью сварки, важно помнить про швы – их тоже необходимо зачистить и вскрыть антикоррозийным покрытием.

Если же урон штанги максимальный и устранить его трудоемко и нерентабельно, то лучше всего заменить деталь новой.

• Актуальная проблема – это вытекающее масло. В период зимних морозов возможна поломка основной части масленого механизма, которая отвечает за плавный ход двери. Если масло из главного механизма вытекло, то доводчик не потеряет основную функцию – закрытие дверей, но будет работать как пружина. По возможности, эту поломку необходимо устранить в минимальные сроки, ведь если ее проигнорировать, то в итоге придется покупать новый механизм. Ремонт доводчика в данном случае производится при помощи герметического клея. Разумеется, что перед этим находится и ликвидируется течь.

Редко, но встречаются эпизоды халатного отношения сотрудников на заводе-производителе – просто забыли долить масла и необходимо произвести заправку механизма. Возможна заправка моторным маслом на синтетической основе, а для более экономного варианта подойдет и амортизационная жидкость. Заправляется масло через отверстие регулировочных винтов.

Правильная настройка своими силами

Перед тем, как будет выполняться регулировка и ремонт доводчика двери своими руками, следует внимательно осмотреть само устройство и дверь, на которую будут закреплять механизм. Дверь должна быть без видимых дефектов, далее производят осмотр короба, важно, чтобы не было углов, препятствующих нормальной работе доводчика. После чего подготавливают все необходимое для установки.

Наиболее подходящим инструментом являются: гаечные и шестигранные ключи, шуруповерт, пассатижи.

Цель правильной регулировки состоит в качественном изменении скорости закрытия двери. Для этого необходимо настроить правильное сжатие пружины в механизме. Настройка производится при помощи соответствующего клапана и гайки. Важным аспектом является перенастройка хода дверного доводчика во время смены сезонов, это обусловлено жидкостью в механизме и ее реакцией на смену температурного режима.

Пример настройки на видео ниже

Во избежание вышеперечисленных поломок, для долговечной и качественной работы механизма вне зависимости в каких помещениях он установлен: общественные офисные здания, жилые дома, производственные предприятия – необходимо проводить профилактические мероприятия.

Также следует производить на постоянной основе визуальный осмотр доводчика, следить за металлическими фрагментами, своевременно смазывать механизм, качественно настраивать регулировку двери согласно параметрам. В минимальные сроки проводить замену требующих ремонта деталей. Регулярно осуществлять техническое обслуживание доводчика, реагировать на смену климатических условий – это все поможет продлить его срок службы и надежной работы на долгие годы.

Ремонт и регулировка доводчика двери

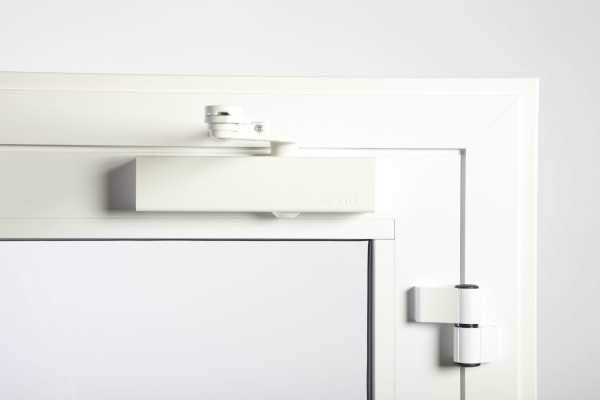

Современные двери оснащены специальным устройством, которое избавляет домочадцев от необходимости за собой самостоятельно захлопывать дверь. Впрочем, дверь в этом случае будет не захлопываться, а плавно закрываться за вами без лишнего шума. Речь, безусловно, идет о доводчике двери. Это небольшое устройство требует особого внимания к себе, поэтому так важно знать, как правильно отрегулировать доводчик двери и провести своевременный ремонт.

Особенности дверных доводчиков

Проблема распахнутых дверей может с легкостью решиться посредством установки доводчика, который управляет процессом автоматического открывания и закрывания двери, закрывая её без дополнительного силового воздействия со стороны человека. Необходимость доводчиков продиктована довольно практичными и функциональными доводами. Допустим, вы поставили массивную входную металлическую дверь. Полотно двери обладает большой массой, и если специально не удерживать при закрытии дверь, полотно будет бить по лутке с большим усилием.

Доводчики двери обеспечивают плавное закрытие двери без лишнего шума, задают скорость закрывания и открывания двери на разных участках, а также определяют усилия, которые должен приложить человек для открытия двери. Доводчик двери способен сберегать в помещении тепло или прохладу в помещении, а также обеспечивать корректную работу запирающего устройства. К тому же доводчики с функцией hold open поддерживают возможность фиксации открытой двери, что является очень полезным, так как под открытую дверь не придется подкладывать никаких предметов.

Доводчики с механизмом delay action позволяют двери оставлять открытыми на протяжении определенного времени, после чего дверь станет закрываться в обыкновенном режиме. Такой тип устройств считается удобным для дверей в хозяйственных помещениях (склады, подсобки, кладовки). Эта модель подходит для того, чтобы можно было открыть дверку при переноске грузов, затем взять груз, занести его в здание, и дверь по истечении этого времени сама начинает закрываться, не требуя механических усилий.

Доводчики можно устанавливать на обыкновенные межкомнатные и наружные тяжелые двери, учитывая предварительно вес двери и ширину дверного полотна, а также не забывая о необходимости проведения настройки доводчика двери. Чем тяжелее ваша дверь, тем надежнее и мощнее должен быть доводчик для неё. Самым простым вариантом механизма считается пружина. Но такой «доводчик» работает слишком резко и очень шумно.

Идеальным вариантом является регулируемая конструкция, в основе которой также располагается пружина, однако она заключена в герметичный корпус в масляном составе. Принцип работы дверного доводчика довольно прост. Для открытия двери человек прикладывает определенное усилие, которое передается механическим путем на доводчик и аккумулируется посредством сжатия пружины, что встроена в корпусе доводчика. Затем эта пружина возвращается в исходное положение, позволяя регулировать процесс закрывания двери.

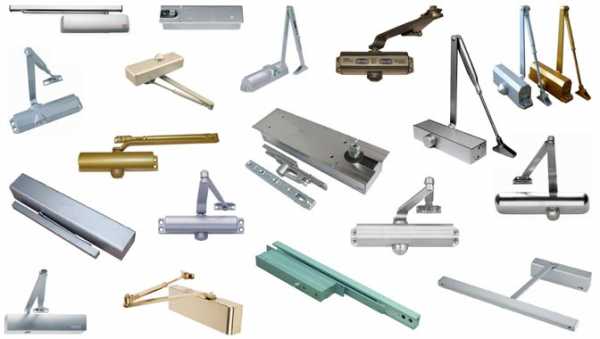

Виды дверных доводчиков

По конструкции дверные доводчики разделяются на рычажные варианты, что оснащены кривошипным приводом, и безрычажные модели с кулачковым приводом.

Внутри рычажных дверных доводчиков располагается пружина и гидросистема, что заполнена маслом. Гидросистема выполняет функцию амортизатора. Пружина при открывании двери сжимается, а жидкость выталкивается поршнем из одной в другую емкость. После этого пружина распрямляется, а масло возвращается в первую емкость. Хотя гидравлическая пружина располагается в герметичной коробке, иногда она начинает подтекать, что является первым сигналом для проведения ремонта доводчика двери.

В системе располагаются клапаны, регулирующие скорость перетекания жидкости и усилие, при котором она будет двигаться. Они и отвечают за скорость и плавность закрывания двери. Устройство доводчика двери может усложняться дополнительными клапанами, обеспечивающими разные функции доводчика. К примеру, удержание двери на протяжении длительного времени в открытом состоянии, или же создание функции дохлопа для срабатывания замка или лучшего прижатия дверки к лутке.

По способу монтажа доводчики разделяются на:

• доводчики для поверхностной установки, которые устанавливают сверху на стене, дверной коробке или полотне двери, согласно схеме доводчика двери;
• для скрытой установки, что крепятся внутри двери; для напольной установке, когда доводчик прячут в пол.

Если накладной доводчик не вписывается в дизайн помещения, всегда можно установить «невидимое» устройство, которое спрячется в указанном месте и будет практически не заметным. Но и для накладных моделей имеются разные декорирующие панели, или же их можно покрасить в выбранный цвет.

Способы установки доводчика на дверь

Установка доводчика на дверь не нуждается в проведении специальной подготовки, потому вы сможете без проблем справиться с этой задачей. Как правило, все необходимые детали и инструменты входят в комплект поставки. Существует четыре способа монтажа доводчика, рассмотрим их подробнее.

1. Самый простой способ установки доводчика на дверь описывается к инструкции к нему. Это выглядит примерно так: плечо рычага закрепляют на корпусе устройства, дальше с помощью шаблона, который прилагается к инструкции, намечают места крепления шурупов, затем вкручиваются шурупы по этой разметке. Главное, о чем следует помнить, что понадобится еще и регулировка доводчика двери geze.
2. Второй метод монтажа дверного доводчика подразумевает следующее. Необходимо приложить доводчик к двери таким образом, чтобы к дверным петлям были обращены его регулировочные винты. Далее необходимо зафиксировать башмак устройства шурупами, что прилагаются в комплекте к доводчику. Помните, что «предплечье» рычага устройства должно иметь такую длину, чтобы относительно двери получался прямой угол. Плечо крепят к башмаку шурупами, после чего опять придется задуматься над тем, как отрегулировать доводчик двери.
3. Если следовать третьему методу установки дверного доводчика параллельного рычага, то нужно рычаг устройства вставить под брусок двери, а потом за пределами комнаты его сложить. Доводчик в этом случае крепится при помощи кронштейна, который также идет в комплекте поставки. Устанавливая доводчик, следите, чтобы регулировочные винты вращались от петель в противоположную сторону. Важно ничего не напутать в процессе монтажа, иначе неправильная установка приведет к тому, что не получиться провести оптимальную регулировку доводчика двери.
4. Существуют доводчики, которые используют регулируемую пружину. Устанавливать такие устройства проще всего: необходимо заменить доводчиком стержень петли — и готово. Главное, чтобы изделие соответствовало точно весу двери. Если дверное полотно слишком тяжелое, и вы не смогли отыскать в продаже подходящий доводчик, нужно установить не один, а несколько доводчиков.

Ремонт доводчика двери своими руками

Правильная эксплуатация доводчика – залог его добросовестной и длительной работы, не требующей ремонта. Чтобы дверной доводчик работал долго, нельзя тянуть или придерживать дверь, тем самым помогая ей быстрее или медленнее закрываться. Не рекомендуется фиксировать дверку, подкладывая под неё различные предметы, которые мешают ей закрыться, а также кататься и повисать или на двери (это касается детей).

Чтобы провести ремонт доводчика двери, нужно иметь под рукой весь необходимой инструмент (шестигранные и гаечные ключи, плоскогубцы и набор отвёрток). Перед тем, как приступить к ремонту устройства, следует произвести внешний осмотр двери, так как её перекосы или повреждения будут мешать нормальной работе доводчика.

Серьезные повреждения доводчика, к сожалению, невозможно устранить, так как герметичность конструкции подразумевает, что её нельзя разбирать на отдельные детали и собирать впоследствии в соответствии с технологией. Тем не менее, в некоторых ситуациях допускается возможность ремонта доводчика и наладки его работы самостоятельно. Давайте рассмотрим, как отремонтировать доводчик двери:

1. Вытекание масляного состава. Независимо от того, что гидравлическая пружина, которая передает сгенерированное напряжение рычагам, находится в цельной герметичной коробке, заполненной рабочей жидкостью, ее протечки все-таки происходят, чаще всего зимой. Если появилась течь, то это говорит о разгерметизации корпуса и появлении повреждений, из которых и вытекает наружу масло. В результате этого механизм перестает плавно доводить дверь, громко хлопает и превращается в обыкновенную пружину. Если вы смогли своевременно отыскать поврежденные участки, нужно их загерметизировать, что способствует продлению служебного срока аппарата. Однако если поврежденное место слишком велико, то не получится выполнить ремонт доводчика двери своими руками и придется покупать новый доводчик.
2. Поломка рычажного узла. Наиболее частой является нарушение целостности штанг. Однако эта часть механизма всегда видна, поэтому её состояние можно оценить визуально. Большие силовые воздействия могут её вывести из строя, став причиной изломов, изгибов, искривлений или повреждений креплений. Не очень серьезные изъяны штанги вы сможете исправить при помощи обыкновенной сварки. Если произошла поломка крепежного соединения, то возможно провести ремонт, купив новые оригинальные детали, которые подходят по размеру, способу крепежа и форме посадочной части.

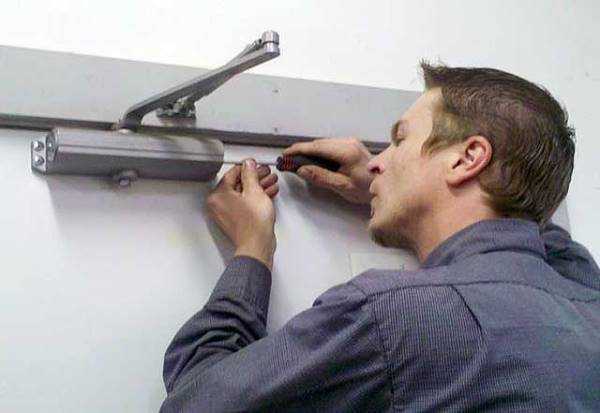

Регулировка дверного доводчика своими руками

Значительные нагрузки при интенсивной эксплуатации дверного доводчика нередко провоцирует разладку всей системы. Поэтому за ней рекомендуется внимательно следить и обслуживать её несколько раз в год, особенно при смене погоды. Но если система все-таки начала работать со сбоями, то вам стоит узнать, как регулируется доводчик двери.

Процедура регулировки доводчика включает в себя несколько моментов, главный из которых – изменение скорости движения. В случае слишком медленного открывания дверного полотна нужно провести регулировку уровня сжатия пружины с помощью соответственной фиксирующей гайки. Скорость хода дверцы устанавливается посредством вращения первого клапана (против и по ходу часовой стрелки).

Вы можете крутить первый клапан не более чем на 2 оборота, что оговаривается производителями дверных доводчиков. Второй клапан отвечает за дохлоп – промежуток, когда дверка находится в состоянии 10 – 15 градусов до момента полного закрытия. Более дорогие модели имеют в своей конструкции еще и третий клапан, что необходим для регулировки скорости закрытия двери под углом 80-90 градусов.

Если в корпусе доводчика используется специализированное масло, то вы можете с наступлением зимы заметить, что скорость доводчика падает в холодную пору, а летом механизм наоборот ускоряется. Объясняется это тем, что вязкость жидкости зависит от температуры. Поэтому с наступлением зимних холодов необходимо дополнительно настроить доводчик двери посредством регулирования первого клапана.

Зачастую возникает необходимость задержки открытой двери в таком положении на некоторое время. Увеличение задержки дверного полотна перед закрытием можно достичь путём процедуры более тугого затягивания специального фиксатора. Эту манипуляцию принято выполнять тогда, когда дверка открыта примерно на 95 – 100 градусов. Контроль открытого положения двери также осуществляется с помощью определенной опции дверного доводчика.

Если дверь необходимо долго держать открытой – для перемещения мебели или проветривания помещения, то стоит воспользоваться функцией доводчика hold-open. Такое устройство оснащено рычагом фиксации дверки в открытом положении. Вам следует открыть дверцу на 90-95 градусов и затянуть фиксатор. После таких манипуляций дверь будет закрываться в обыкновенном режиме, если вы будете её открыть на меньший угол, чем 90°. Если же вы откроете дверь шире, она зафиксируется и останется открытой, пока вы не потянете на себя, тем самым сняв фиксацию.

В некоторых случаях может понадобиться провести изменение угла распахивания дверки. При необходимости можно изменить угол распахивания двери с помощью специального клапана, который следует повернуть за или против часовой стрелки. Главное при выполнении регулировки доводчика не нарушить функционирования системы: нельзя винт прокручивать больше чем на 2 полных оборота, нежелательно винт закручивать до упора, запрещается выкручивать полностью гайки и регулировочные винты.

Если вы испробовали все выше перечисленные советы по поводу, как настроить доводчик двери, но ничего не помогло, то возможно вся проблема кроется в неправильной установке. Проверьте вертикальность монтажа двери и правильность установки доводчика. Проверьте размещение гайки, которая регулирует силу натяжения пружины, помните, что она должна располагаться напротив дверной петли. Рычаг должен быть такой длины, чтобы он к коробке двери располагался под прямым углом. При наличии самых малейших подозрений, что вы неверно установили доводчик, рекомендуется его снять и поставить по всем правилам.

Таким образом, без особых расходов, имея в распоряжении отвёртку и 5 минут свободного времени, и зная методику, как регулировать доводчик двери, вы сможете самостоятельно настроить этот механизм. Главное при этом помнить о некоторых особенностях работы, которые позволяют не нарушить правильное функционирование системы.

Статьи по теме

Источники: http://semidelov.ru/mar/remont-dovodchikov-dverey/, http://golddveri.ru/furnitura/dovodchik/remont-dovodchika-dveri.html, http://strport.ru/dveri/remont-i-regulirovka-dovodchika-dveri

gorodverey.ru

Доводчик не закрывает дверь до конца

Регулировка дверного доводчика

Доводчик – конструкция автоматического возврата дверного полотна в первоначальное положение. «Умное» приспособление плавно и бесшумно закрывает открытую створку. Большинство дверей оснащают современным удобным устройством. Но, как и любой механизм, устройство требует внимательного ухода, регулировки и ремонта.

Провести настройку, выполнить нехитрый досмотр прибора поможет ниже изложенный материал.

Типы устройств

Механизм управляет ходом полотна (доводчик). Он задаёт режим движения: ускоряет или замедляет процесс закрытия, придаёт мягкость и лёгкость скольжению створки. Существует несколько принципов действия.

На практике используются два типа:

• Скользящий стержень приводит в действие пружину и поршневую систему. Один поршень открывает, другой осуществляет торможение. Конструкция скользящего типа компактна и надёжна, приспособлена для лёгких дверей.
• С зубчатой передачей рычажного вида – самый распространённый класс стопорных конструкций. Надёжная совокупность пружинной тяги и редуктора позволяет ставить приспособления на массивные двери.

Основное требование к выбору регулятора закрывания двери заключается в том, что он должен соответствовать её параметрам, чем массивнее полотно, тем необходим более мощный доводчик.

От места расположения узлов управления на дверце выделяют следующие группы:

• верхние;
• системы, устанавливаемые на полу;
• скрытые.

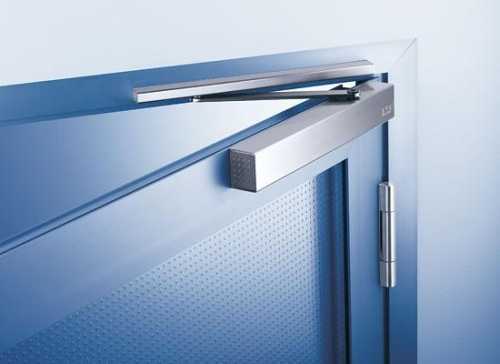

Верхние. Широко распространённый класс дверных доводчиков. Сочетание малой цены и надёжной работы делает их популярными у населения. Устанавливаются вверху створки, что очень практично при монтаже. Для наружных дверей фирмы производители выпускают особые приборы с масляным наполнителем, приспособленных для работы в жарком или морозном климате.

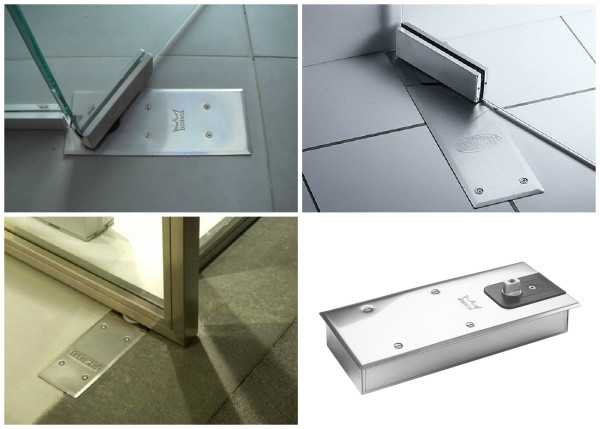

Напольные держатели. Хорошо зарекомендовали себя в офисных помещениях, торговых центрах, банках, там, где к внешнему виду дверей повышенные требования. Напольные системы встраиваются в половое покрытие и практически не видны посетителям. Используются конструкции регуляторов скользящего типа, рассчитаны на двери весом до100 кг.

Внутренние приборы. Приборы незаменимы там, где требуется тщательная косметическая отделка и безупречный парадный фасад.

• Конструкция скользящего типа маленького размера, монтируется внутри дверной коробки или полотна.
• Доводчик в виде петли — компактное приспособление. Круг применения ограничен: не установить на тяжёлые двери; быстро изнашивается; необходима особая точность установки на дверной проём.

В каких случаях требуется регулировка

Отрегулировать доводчик вполне по силам самому в случаях, когда:

— смонтирован новый доводчик на дверное полотно;

— в целях профилактического осмотра. Устранение небольших неисправностей способствует увеличению продолжительности службы прибора;

— при смене климатических периодов. В продажу поступают приборы в большинстве своём с маслянистым наполнением. При смене погодных условий вязкость жидкости в механизме меняется, что требует дополнительной калибровки;

— при обнаружении легко устранимых дефектов;

— при возникающих сбоях в режиме постоянной эксплуатации. Проводится срочная доводка в функционировании автоматического прибора;

— если произошел отказ в работе или случилась поломка, одной корректировкой не обойтись. Необходимо принять ряд мер по восстановлению полной функциональности аппаратуры.

Чем и как регулировать

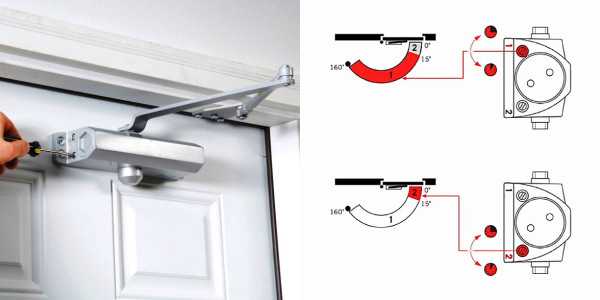

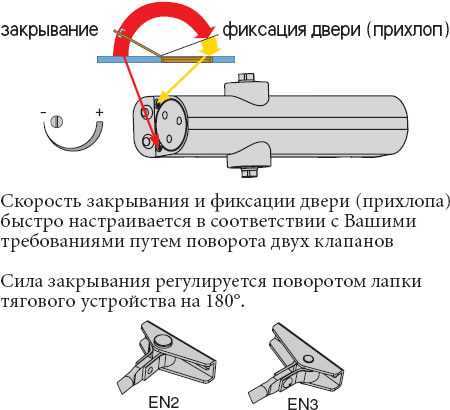

Для регулировки доводчика на корпусе предусмотрены два винта. Одни производители располагают болты с торца корпуса, другие прикрывают декоративными крышками. Регулировочные винты маркируются цифрами один и два. Один болт предназначен для настройки угла открытия до 180 градусов, а другой влияет на быстроту притвора.

Установка угла (угол открывания 20-180*).

Первым делом провести регулировку угла открытия двери.

— выставить регулировочным болтом №1 необходимый параметр угла в 90 или в 180 градусов.

— выполняя прокрутку болта №2 по часовой стрелке — возрастает скорость закрытия,

— выполняя оборот против часовой стрелки – скорость прикрытия замедлится,

— открыть дверь на установленные угловые характеристики,

— отпустить створку,

— начать юстировку регулировочным винтом №2 скорости возвращения полотна, добиваясь плавного хода.

Установка дохлопа (угол открытия от 15-0 градусов):

Регулировка ускорения необходима для плотности притвора:

— регулировать винтом №2.

Важно! Строго следить за количеством оборотов натяжного винта, не доводить прокрутку больше одного оборота. Возможна разгерметизация и вытекание масла из приспособления.

Открытое положение. Не все сцепления снабжены фиксирующей функцией открытых дверей. Производители выпускают механические устройства с системой удержания, которую можно включать и выключать или без неё. Стопорную нагрузку несёт специальный фиксатор. Он поставляется как опция, в комплектацию не входит.

— открыть дверь до 90 – 100 градусов,

— отрегулировать особый штифт. Держатель зафиксирует открытую дверь.

— потянуть дверь к себе, фиксатор отключается.

— Дверное полотно открывать не на полный размах, тогда стопорный механизм не включается.

— Закрытие проходит в обычном режиме.

Что делать нельзя

Некоторые особенности регуляции:

1. Строго следить за поворотом регулировочного болта. Нельзя проворачивать больше, чем на два оборота. Есть риск нарушить герметичность корпуса доводчика с потерей смазочного вещества.
2. Не допускать перекосов при монтаже. Перекосы сказываются на продолжительности работы конструкции.
3. Не давить сильно на дверь при закрывании, что так же приводит к быстрому износу механизма.
4. Нельзя ставить подпорки под полотно в приоткрытом состоянии, достаточно использования стопорной опции.
5. Не навешивать на дверное полотно массивные вещи. Дополнительный груз ведёт к перекосу узла доводки.

Нивелировка узла доводящего механизма, выполненная своевременно, увеличит эксплуатационный период прибора на длительное время.

Как правильно отрегулировать доводчик входной двери?

Доводчик – механическое устройство, предназначенное для плавного автоматического закрывания двери. Его использование оберегает входную конструкцию от преждевременного износа и сохраняет микроклимат в здании. Доводчиками оборудуются двери входные и межкомнатные, в общественных зданиях, между пристройками и т. д. Как отрегулировать доводчик двери для комфортной работы механизма?

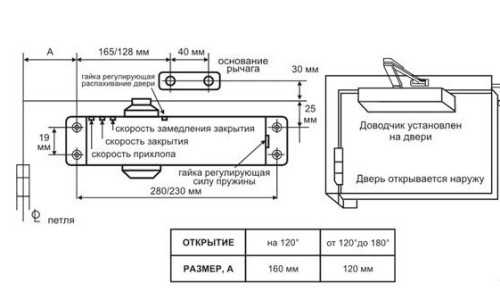

Чертеж доводчика входной двери.

Регулировка механизма доводчика производится как при установке устройства, так и в течение его эксплуатации. Скорость закрывания двери с доводчиком может снижаться с понижением наружной температуры. Это связано с увеличением вязкости масла, используемого в приспособлении. Поэтому дополнительная регулировка входного оборудования производится с наступлением зимнего периода. Различные модели устройства имеют свой температурный диапазон нормальной работы.

Периодичность проведения регулировки доводчика зависит также от продолжительности предшествующей эксплуатации устройства, массивности полотна, частоты движения через вход. Подстройка закрывающего механизма должна производиться не реже 2-3 раз в году.

Принцип работы дверного доводчика

Варианты установки дверных доводчиков.

Основной рабочей деталью доводчика является пружина, помещенная в металлический корпус, который заполнен масляным составом. Устройство работает за счет взаимодействия рычажной и гидросистемы. При открывании двери пружина сжимается, а масло передавливается из одной полости в другую. Во время обратного движения полотна и распрямления пружины масло служит своего рода амортизатором и обеспечивает плавность процесса.

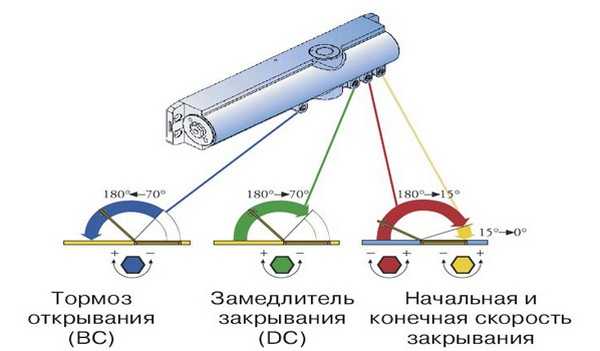

Система оборудована клапанами, от настройки которых зависит скорость перетекания масла из одного отсека в другой под действием рычагов. Соответственно, их регулировка позволяет настроить плавность автоматического закрывания двери.

Некоторые модели имеют в механизме дополнительные клапаны, обеспечивающие другие функции доводчика. Например, к таковым относится фиксация двери в открытом состоянии и функция дохлопа для лучшего примыкания полотна к лутке или защелкивания замка.

Рычажный механизм можно установить как с внутренней, так и с наружной стороны входа. Снаружи доводчик монтировать нежелательно по причине изменения окружающей температуры и, соответственно, изменения вязкости применяемого в механизме масла.

Дверные доводчики по способу монтажа подразделяются на следующие типы:

• накладные, монтируемые на полотно, коробочную конструкцию или в петли вместо стержня;
• скрытые механизмы в коробке или полотне при достаточной их массивности;
• монтируемые в полу заблаговременно.

Регулировка устройства

Схема устройства дверного доводчика.

Для регулировки и подтягивания креплений доводчика двери потребуются:

Перед тем как отрегулировать доводчик входной двери, следует выяснить, нет ли внешних факторов, влияющих на нормальную работу доводчика. Это может быть повреждение дверной конструкции, состояние петель.

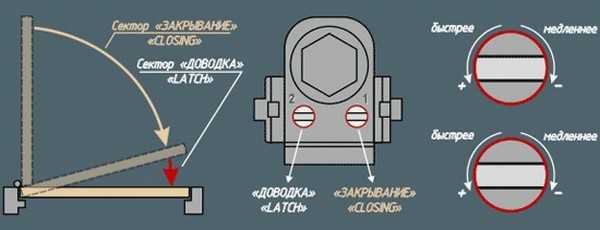

Основной параметр работы доводчика, подлежащий регулировке, изменение скорости закрывания двери. Если полотно движется слишком быстро или медленно, производится регулировка первого клапана. Скорость движения изменяется проворачиванием винта соответственно против или по ходу часовой стрелки. Но прокрутка ни в коем случае не должна превышать двух оборотов. Это может привести к утечке масла из герметичного корпуса.

Второй регулирующий клапан отвечает за функцию «дохлопа». С его помощью изменяется быстрота закрывания двери на участке в 10-15° до полного закрытия проема. Затягивание винта увеличивает время до окончательного соприкосновения полотна с луткой. Операция выполняется, когда полотно распахнуто на 90-100°.

Силу натяжения пружины устанавливаете регулировочной гайкой. Вращением ее по ходу часовой стрелки увеличивается угол распахивания двери, откручивание против часовой стрелки повышает усилие для открытия двери.

Некоторые модели устройства оснащены дополнительной функцией hold-open. Если проход необходимо на какое-то время оставить открытым для перемещения предметов или вентилирования помещения, дверь стопорится под углом 90-100° затягиванием фиксатора.

После такой регулировки устройство работает в обычном режиме лишь до открывания двери на прямой угол. При распахивании полотна на угол свыше 90° оно останется зафиксированным. Снимается фиксация ручным закрыванием.

Если регулировка доводчика не приводит к нужным вам результатам, возможно, он изначально был установлен неправильно.

В этом случае устройство следует переустановить по инструкции, проверив вертикальность полотна и исправность петель.

Чтобы доводчик прослужил дольше, не рекомендуется прикладывать излишних усилий, помогая механизму быстрее или медленнее срабатывать. Не следует стопорить дверь посторонними предметами. При необходимости лучше рассоединить рычаги для свободного движения полотна.

Общая инструкция, как отремонтировать доводчик дверей. Что нужно сделать, чтобы обеспечить максимальный срок службы устройства.

Изготовление доводчика двери своими руками. Доводчик на основе подъемника автомобильной двери. Доводчик на базе пружины.

Установка доводчика дверей своими руками и его регулировка. Основные особенности механизма доводчика и типы конструкций.

Дверной замок: конструкция устройства

gorodverey.ru
