Заливка Бетоном Цоколя: Этапы Проведения Работ, Инструкция

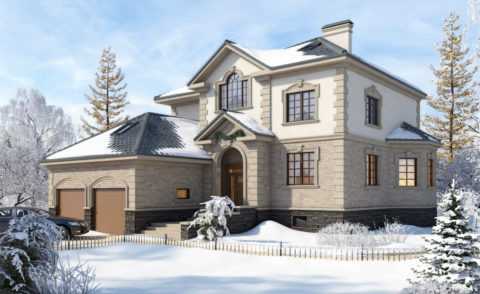

Цоколь не только увеличивает полезную площадь строения, но и делает внешний вид дома более презентабельным

Цоколь не является самой заметной частью строения, при этом важность данного элемента сложно переоценить. Он служит своеобразным защитным барьером, и кроме этого выполняет еще несколько не менее важных функций.

В нашей статье мы опишем, какие виды цоколя существуют и как выбрать правильный тип для конкретного здания; в какой последовательности производится правильная монолитная заливка бетоном цоколя, и в как осуществить необходимые мероприятия своими руками. Так же мы разберемся, почему следует прокладывать горизонтальную гидроизоляцию, для чего нужна вентиляция, и как утеплить бетонный цоколь дома.

Содержание статьи

Что такое цоколь?

Все знают, что дома бывают с цоколем, но что же это такое? Если мы обратимся к СНиПам, то обнаружим, что четкого технического определения нет.

Но есть описание, в котором цоколь определяется как нижняя часть внешних стен строения, находящаяся непосредственно на фундаментной основе. При этом строительные нормативы прописывают, что именно этот элемент строений подвергается наиболее существенным физическим, механическим и температурным воздействиям.

На заметку! Цокольный этаж определяется строительной нормативной базой, как этаж с уровнем пола ниже отметки земли не более чем на ½ высоты помещения. И в этом принципиальное отличие цоколя от подвала, где уровень пола находится ниже отметки земли более чем на половину высоты помещения.

Почему именно на цоколь приходится самый большой уровень воздействий? Это обусловлено расположением данного конструктивного элемента и его размерами.

Проектное сечение стены цокольного этажа

Функции

Если привязаться к строительной «географии», то цоколь – это вертикальная элемент здания, который начинается там, где кончается фундамент, и кончается там, где начинается стена жилого помещения.

Основная функция цоколя защитная. Она заключается в том, что он принимает на себя все природные воздействия, включая осадки и температурные перепады.

Чтобы барьер был достаточно надежен, высота цоколя над землей должна быть не менее 0,5 м. Если этот размер уменьшить, то материал несущих стен будет регулярно подвержен разрушающему воздействию высокой влажности в результате выпадения осадков или капиллярной почвенной влаги. Прочностные и эксплуатационные характеристики строительных материалов в такой ситуации значительно снижаются.

Остальные функции, которые выполняет цоколь, так же довольно важны:

  • В масштабах всего здания, он распределяет вертикальную нагрузку от веса наземных конструкций по площади фундамента.
  • Зачастую позволяет создать более четкую горизонтальную поверхность основания для укладки материала стен.
  • Поднимает первый этаж на необходимый, безопасный и комфортный уровень.
  • Увеличивает высоту подвала, делая помещение более интересным с точки зрения эксплуатационных характеристик.

При этом он является соединительным или переходным участком между фундаментом и несущей частью основной конструкции. И если принимать в расчет не только практические стороны, то иногда, будучи довольно привлекательным с эстетической точки зрения, цоколь формирует общий облик здания.

На фото последствия от воздействия влаги на незащищенный цоколь здания

Виды

Принято разделять цоколь по его расположению относительно основной стены на следующие виды:

  • Западающий. Внешняя стена цоколя смещена внутрь на 50 – 80 мм. Является интересным и нестандартным архитектурным решением. Обладает высокой практичностью и надежностью, так как частично защищен от дождевой влаги «козырьком» стены.

Западающий цоколь выглядит очень эффектно

  • Равноуровневый. Самый простой и распространенный вариант строительства. Стены цоколя и несущих стен имеют в данном случае одинаковую толщину. Требует более тщательного устройства барьера гидроизоляции.

Вариант вровень со стеной значительно снижает эффективность устройства цоколя

  • Выступающий. При таком варианте стена цоколя несколько толще основных стен строения. Цена устройства такой конструкции выше, чем в предыдущих вариантах, так как требует большего объема строительных материалов. Придает внешнему облику дома некоторую «солидность».

Выступающий цоколь с устройством металлического отлива

Правила выбора

Вид цоколя закладывается на этапе проектирования, а не выбирается наобум. Чтобы избежать излишних трат и использовать весь функционал цоколя, следует учитывать несколько простых правил.

Для простоты сведем общие закономерности в таблицу:

Вид цоколя Тип строения, назначение помещения Достигаемый эффект
Западающий Помещения хозяйственного назначения Экономия в части затрат на материалы
Равноуровневый Не рекомендован к устройству Снижается гидрозащита, требует дополнительных мероприятий по устройству теплоизоляции
Выступающий Тонкостенные здания или дома с жилым цоколем Теплоизоляция полуподвальных помещений

Материалы

Зная, какой цоколь строить, следует определиться из чего его возводить.

В виду довольно значимой функциональной нагрузки цокольного элемента здания, к применению возможны несколько типов стройматериалов и соответствующих им технологий строительства:

  • Кирпич. По своим влагостойким свойствам более приемлем в данном случае глиняный кирпич. Способ отличается простотой устройства.
  • Природный камень. Очень прочный вариант, но затратный в части трудовых ресурсов и потребует устройства дополнительной теплоизоляции.
  • Блок бетонный. Внушительные размеры значительно сокращают время на строительство, но потребуется специальная техника.
  • Бетонный монолит. Возможно устройство различных нестандартных форм. Подходит для строительства своими руками.

Выбор материала осуществляется так же на этапе проектирования с учетом веса здания и горизонтальных нагрузок, связанных с типом грунта. При этом учитываются среднегодовое количество осадков и уровень залегания грунтовых вод.

Монолитный железобетонный цоколь не имеет ограничений и возможен к устройству практически при любых условиях.

Готовый бетонный цокольный этаж под дальнейшую работу по изоляции

Технология заливки

Разберемся детально с мероприятиями, которые придется провести, если к устройству принят цоколь бетонный монолитный. Самый частый вопрос, который возникает при строительстве фундамента под цокольный этаж – это почему нельзя залить цоколь одновременно с фундаментом?

Ответ – гидробарьер. Подземные стены (фундамент) следует отделить от наземной части слоем гидроизоляции, чтобы избежать влияния повышенной влажности в грунте и на поверхности на капитальные стены здания. Но об этом чуть позже, а сейчас стандартная инструкция по устройству бетонного цоколя.

Устройство опалубки

Любая монолитная заливка требует устройства опалубки, железобетонный цоколь не исключение. Перед тем, как монтировать щиты следует убедиться, что основание набрало полную прочность. В качестве материала щитов можно использовать влагостойкую фанеру.

Опалубка под монолитный цоколь с армированием внутри

Если выбран другой подручный материал, то убедитесь в том, что его внутренняя поверхность не имеет изъянов или выступов.

Далее алгоритм действий следующий:

  • Щиты опалубки тщательно фиксируются строительным брусом при помощи саморезов.
  • Опалубка должна быть установлена строго по уровню, который следует контролировать в процессе монтажа.
  • Щиты плотно подгоняются друг другу, чтобы избежать образования каких-либо зазоров.
  • Если используется материал, впитывающий влагу, внутреннюю поверхность следует проложить полиэтиленовой пленкой.

Важно! Все элементы опалубки должны быть соединены таким образом, чтобы после схватывания бетона их можно было свободно демонтировать без причинения вреда бетонному блоку.

Армирование

Монолитный бетон следует усилить внутренним металлическим армированием. Части конструкции собираются за пределами опалубки на площадке, а затем помещаются внутрь траншеи и связываются в единый армирующий пояс.

В зависимости от размера цоколя действуют следующие ограничения:

  • для усиления используется горячекатаная арматура периодического профиля марок А500С или АIII;
  • пруток горизонтального армирования должен иметь диаметр не меньше 12 мм;
  • вертикальные стержни — диаметром от 8 мм;
  • пруток между собой предпочтительнее связывать строительной проволокой;
  • связкой формируется ячейка размером не менее чем 150 *150 мм, в среднем используется ячейка размером 200 *200 мм;
  • углы формируют сгибанием одного прутка, а не связыванием двух;
  • в местах стыковок однонаправленных стержней длина нахлеста должна быть не менее, чем 40 диаметров используемого стержня.

Важно! Металл не должен касаться краев конструкции, минимальное расстояние от прутка до границы заливки составляет 50 мм.

Схематичное изображение усиления цоколя здания

Вентиляция

При строительстве цоколя обязательно устройство вентиляционных проемов. Вентиляция предназначена для того, чтобы обеспечить нормальный уровень циркуляции воздуха в полуподвальном помещении в условиях температурных перепадов и высокой влажности.

Нормальный воздухообмен позволит избежать образования конденсата, который при проникновении в бетон способен со временем ухудшить его прочностные характеристики и привести к уменьшению срока эксплуатации здания.

В целом система вентилирующих отверстий предназначена для:

  • формирования комфортного уровня влажности воздуха;
  • предотвращения образования плесени или грибка внутри помещения;
  • сохранения прочности монолита.

Система воздухообмена может быть сформирована 2 способами:

  1. Естественным. В стене цоколя на этапе строительства устраиваются отверстия – продухи. Обмен воздухом в данном случае происходит из-за температурной разницы внутри и снаружи дома. Количество продухов, их размеры и расположение рассчитывается специалистами на этапе проектирования.
  2. Принудительным. Укладываются магистрали воздуховода с выводом верхней точки трубы выше уровня кровли и устанавливаются вентиляторы, подключенные к питанию от электрической сети. При этом каналы проходят через капитальные стены здания.

Важно! Система, основанная на естественном движении воздуха из-за температурных разниц, более эффективна в помещениях небольших размеров.

Современные системы принудительной вентиляции выглядят весьма эстетично

Заливка бетона

Раствор заливается после того, как смонтирована система воздуховода и уложен армирующий каркас. Как правило, проектировщики закладывают бетон для цокольного этажа марки М200. На практике обычно к заливке используют раствор марки М300. Делается это не потому, что строители не доверяют проектным организациям, а по другим причинам.

Используя марку выше прописанной, вы гарантированно получаете запас прочности.

Нужен он для того, чтобы компенсировать снижение эксплуатационных характеристик готового бетона, которые могут произойти в результате:

  • некачественного цемента, использованного при замешивании;
  • превышения времени доставки в результате неудачной логистики;
  • иных форс-мажорных обстоятельств.

Если вы замешиваете раствор своими силами, то можно использовать материалы для раствора марки М200, то есть цемент М400 с датой изготовления не ранее, чем за полгода до использования.

При закупке раствора у непроверенного поставщика лучше увеличить марку бетона для запаса прочности

Защита цоколя

При устройстве монолитного цоколя обязательны к выполнению мероприятия по тепло и гидроизоляции данной части строения. Чуть ранее мы уже упоминали, что гидроизоляция цоколя обязательна. Подробнее об этом и о том, как утеплить цоколь можно узнать, посмотрев видео в этой статье.

Изоляция от разрушающей влаги

Бетон является очень прочным материалам, но при соблюдении определенных условий. Пористая структура материала имеет весьма серьезный недостаток – бетон прекрасно впитывает воду, которая со временем может разрушить всё.

Именно по этой причине, гидроизоляция является обязательной к выполнению, причем в обоих плоскостях:

  1. Вертикальная для установления барьера между бетоном и влагой в воздухе.
  2. Горизонтальная прокладывается для предотвращения насыщения стен цоколя капиллярной влагой.

На заметку! Вертикальная гидроизоляция производится внутри и снаружи здания.

Можно использовать разные типы гидрозащитных материалов.

Укрупненно можно разделить всю применяемую для этой цели изоляцию на 3 основных вида:

  1. Обмазочная. Различного типа мастика. В продаже имеются битумные, полимерно-битумные и цементно-полимерные составы. Рекомендованы к использованию внутри и снаружи здания. Наносятся валиком или кистью, иногда напылением, в несколько слоев. Достигается прекрасный гидроизоляционный эффект.

Гидрозащита на основе мастики

  1. Проникающая. Грунтовки глубокого проникновения. Продаются как в виде растворов, так и в виде сухой смеси, которую перед применением следует растворить. Проникая внутрь бетона создают дополнительные кристальные решетки, дополнительно укрепляя цементный массив и создавая непроницаемый для влаги барьер.

Проникающие составы наносятся кистью или валиком

  1. Рулонная (листовая). По сути мастика, нанесенная на гибкий прочный материал. Листы укладываются внахлест, швы спаиваются жидкими композитными составами. Как правило, для наилучшего эффекта укладывают 2 слоя перпендикулярной направленности.

Оклейка фундамента и цоколя рулонным материалом начинается от нижнего края фундамента

Важно! Независимо от того, как прочно вы уложили материал гидроизоляции или сколько слоев нанесли, если на участке не устроена дренажная система, цоколь будет «потеть».

Теплоизоляция

Цоколь – элемент здания, в котором в случае недостаточной теплоизоляции будет происходит наибольшая энергопотеря. Попросту говоря, вы будете отапливать улицу.

На вопрос, где лучше устраивать теплоизоляцию внутри или снаружи есть довольно забавный ответ: когда вы мерзнете, вы шубу глотаете или надеваете?

Итак: как утеплить бетонный цоколь дома — несколько практических советов:

  • Не следует использовать материалы теплоизоляции, которые имеют плохую сопротивляемость влаге. Например, для цоколя не подойдет минеральная вата, лучше использовать пеноплекс, который так же послужит дополнительной гидроизоляцией.
  • Теплоизоляцию следует проводить в рамках утепления фундамента. Если производятся ремонтные работы, то фундамент следует откопать до основания и переложить всю теплоизоляцию по новой.
  • Неровности, выбоины или наросты с бетонного массива цоколя следует устранить. В не заделанных ямах сдвинется точка росы и под утеплителем будет накапливаться конденсат.
  • Слои горизонтальной рулонной термоизоляции укладывают по направлению снизу-вверх с обязательным нахлестом.
  • Если для спайки шва или изоляции стыка планируется использовать холодную мастику на основе битума, то внимательно ознакомьтесь с инструкцией. Некоторые составы содержат вещества, агрессивные в отношении материалов теплоизоляции.

Схема расположения утеплителя в разрезе здания

Декорирование

Удачная облицовка цоколя может кардинально изменить общий облик здания. Облицовка монолитного бетонного цоколя обязательна к устройству всё по тем же причинам: бетон не любит воду.

Декоративный материал может крепиться:

  1. на бетонное основание при помощи клеевого состава,
  2. на каркас из металлических направляющих.

Каркасный метод удобнее для устройства слоя термоизоляции и технологически проще при облицовке цоколя плитным материалом.

В отделке цоколя наибольшую популярность получили следующие материалы:

  • Природный камень. Материал высокой прочности, но и не менее высокой стоимости. Для облицовки следует обратиться к специалистам, материал сложен в раскрое.

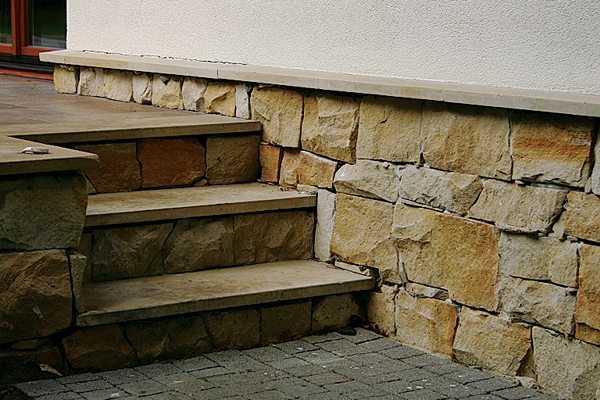

Для облицовки можно использовать натуральный камень недорогих пород

  • Керамогранит или бетонная плитка цокольная обладают достаточной прочностью, разнообразием текстур и широкой цветовой палитрой.

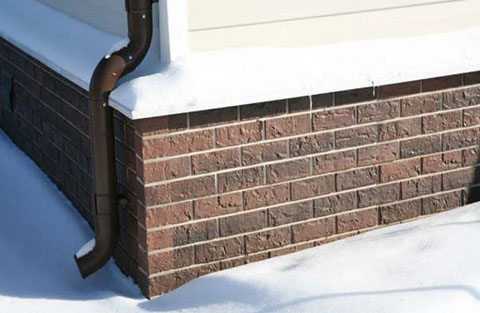

Бетонная плитка для облицовки с имитацией каменной кладки

  • Штукатурка. Используются декоративные составы, работа с которыми требует наличия некоторых навыков.

Декоративная отделка штукатуркой

  • Пластик. Бюджетный вариант, очень легок в работе, обладает широким выбором материала по цвету и текстуре.

Пластиковые панели для облицовки цоколя

Цоколь на кладбище

Не имея отношения к капитальному строительству, данное сооружение тоже именуется цоколь. При этом цоколь из бетона на кладбище служит не только для укрепления памятника при установке, но также может ограничить территорию участка.

Выполняются работы по устройству данной конструкции по следующей технологии:

  • Выкапывается неглубокий котлован, дно которого уплотняется.
  • По периметру устанавливается опалубка.
  • При необходимости, площадка армируется металлической сеткой.
  • Раствор простукивают и вибрируют, выпуская воздух.
  • Для высыхания цоколь накрывают полиэтиленовой пленкой.
  • В течении 7 дней бетон следует увлажнять.

Срок службы конструкции зависит от качества раствора. В данном случае к заливке берется бетон марки М300 и более. На этапе затворения в состав раствора вводятся пластификаторы.

Обязательно следует обработать цоколь проникающей гидроизоляцией. По возможности, рекомендуется облицевать бетон керамогранитом или природным камнем.

Цоколь на кладбище облицованный гранитом

Заключение

Монолитный железобетонный цоколь является частью здания, являясь одновременно и термобарьером и мостиком соединения конструкции. От качества устройства данного элемента зависит продолжительность эксплуатации здания. При этом прочностные характеристики самого цоколя в значительной степени обусловлены качеством гидроизоляции.

Цоколь бетонный вполне под силу устроить своими руками, для этого нет необходимости обладать какими-либо специальными строительными навыками. Но, как и любая заливка, это потребует значительных усилий и времени.

beton-house.com

видео-инструкция по монтажу своими руками, как класть, вывести, выровнять, поднять, цена, фото

Перед строительством, необходимо заранее продумать, чем и как поднять цоколь дома, ведь от этого элемента зависит его долговечность и комфортность. Наиболее распространенным и оптимальным вариантом является заливка железобетонного цоколя.

Далее мы рассмотрим нюансы выполнения этой работы.

Бетонный цоколь

Заливка фундамента

Цоколем называется наземная часть фундамента, которая возвышает перекрытие первого этажа над землей. Бетонный цоколь заливается вместе с фундаментом и представляет собой сплошную монолитную плиту, на которую в дальнейшем укладывается перекрытие. Такая конструкция отличается прочностью и надежностью, благодаря чему стены здания можно возводить из любого строительного материала.

Инструменты

Перед тем как приступать к заливке фундамента, необходимо подготовить следующий набор инструментов:

  • Лопату;
  • Молоток;
  • Электродрель;
  • Строительный уровень;
  • Мастерок;
  • Вместительную емкость, в которой будет размешиваться раствор;
  • Правило.

Цемент для фундамента

Материалы

Кроме того, вам понадобятся строительные материалы:

  • Цемент;
  • Прутья арматурные;
  • Мягкая проволока;
  • Мешковина;
  • Любой гербицид;
  • Битум.

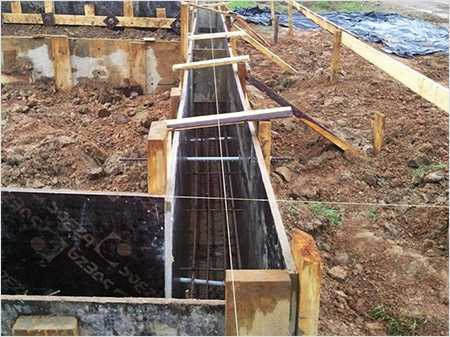

На фото – опалубка

Подготовительные работы

Прежде чем приступить к строительству, необходимо выполнить некоторые подготовительные работы, как при строительстве любого здания:

  • Вначале на строительной площадке выполняется разметка будущего фундамента.
  • Затем копаются траншеи на необходимую глубину, которая зависит от особенностей грунта и проекта.
  • Далее необходимо подготовить основание – засыпать траншею слоем щебня толщиной около 10 см, хорошо его утрамбовать и сверху насыпать слой песка такой же толщины.
  • После этого на дно укладывается гидроизоляционный материал. Обычно для этих целей используется рубероид.
  • Затем возводится опалубка. Ее высота должна быть немного выше, чем предполагаемая высота фундамента. Верхнюю часть опалубки нужно укрепить брусьями, которые скрепляются саморезами.
  • Завершающим этапом подготовки является армирование. Для этого следует использовать прутья арматуры, которые устанавливаются как вертикально, так горизонтально. Если прутья короткие, то их можно класть внахлест.

Замес раствора

Приготовление раствора

Следующим шагом является приготовление раствора. Надо сказать, что данный этап является очень ответственным, так как от качества раствора будет зависеть и качество основание строения, а значит и долговечность всего дома.

Инструкция по приготовлению раствора выглядит следующим образом:

  • В емкость насыпается одна часть цемента и заливается водой. Раствор следует перемешать при помощи миксера или электродрели с насадкой.
  • Затем в емкость добавляется три части сухого песка, после чего раствор опять тщательно перемешивается.
  • Прежде чем приступать к заливке, необходимо убедиться, что в растворе отсутствуют комочки неразмешанного песка или цемента.

Выставление нулевого уровня

Выставление уровня

До начала заливки, необходимо разобраться, как вывести цоколь под ноль, т.е. сделать его торец ровным и горизонтальным.

Позаботится об этом необходимо до начала заливки:

  • В одном из углов опалубки необходимо отметить «ноль», т.е. высоту будущего уровня.
  • Затем при помощи гидроуровня следует отметить эти точки в остальных углах конструкции.
  • Далее на углах опалубки надо сделать пропилы до нулевой точки, чтобы они располагались посередине будущих стен. После этого через пропилы натягиваются нитки, которые будут обозначать нулевой уровень.

Заливка бетона

Заливка

Разобравшись как выровнять цоколь своими руками, можно приступать к самой заливке.

Следует сказать, что эта процедура включает в себя не только заполнение опалубки бетоном, но и другие операции:

  • Заливка выполняется равномерно по всему периметру фундамента.
  • После заполнение опалубки бетоном на 20-30 см необходимо по периметру проткнуть смесь щупом, что предотвратит скопление воздуха и уплотнить раствор.
  • Далее заливается следующая партия раствора и процедура повторяется.
  • Таким образом, фундамент заливается до натянутых ниток.
  • После заливки, конструкцию следует защитить от солнечных лучей, накрыв его мокрой мешковиной.
  • Через двое суток после заливки, бетонную поверхность нужно поливать водой несколько раз в день.
  • Опалубку надо убрать до того, как раствор полностью затвердеет, примерно через 3-4 дня после заливки.

Совет!
Выполнять работы по заливке желательно при плюсовой температуре, в противном случае придется позаботиться об обогреве конструкции в течение первых двух недель.

Кладка кирпича

Кладка цоколя

Зачастую, при возведении цоколя, его делают не полностью бетонным, а возводят только на 20 см над землей, после чего кладется кирпич. Таким образом, можно уложить дополнительный слой гидроизоляции,тем самым снизится цена конструкции.

Поэтому далее рассмотрим, как правильно класть цоколь при помощи кирпича.

Работа выполняется в следующем порядке:

  • Перед, тем как ложить цоколь, необходимо выполнить гидроизоляцию несколькими слоями рубероида.
  • Затем по углам строения следует забить деревянные колышки, чтобы они располагались немного выше предполагаемой высоты основания.
  • Затем между колышками натягивается нитка и выравнивается по горизонтали при помощи строительного уровня. Это позволит выполнить кладку ровно.
  • Точно также нитка натягивается по всему периметру цоколя. После укладки каждого ряда, ее необходимо поднимать и выравнивать по уровню.
  • Далее укладывается угол и от него ведется дальнейшая кладка. Кирпичи скрепляются при помощи цементног

moypodval.ru

Заливка цоколя своими руами

Цоколь я решил заливать самостоятельно, неспешно и поэтапно.

Для этого мною были закуплены 16 метровых стяжек в комплекте с шайбами,

пластиковые трубки, конусы

3 листа ламинированной фанеры, которые мне распилили прямо на рынке. Про фанеру подробнее. Максимальная высота цоколя составляла 60 сантиметров. Лист фанеры размером 2440x1220 мне распилили вдоль, таким образом мне удалось заливать почти 5 погонных метров цоколя за смену. Третий лист фанеры ушел на более мелкие детали опалубки, торцы и те места где невозможно было применить длинные листы.

Отступив по 10 сантиметров с каждой стороны я рассчитал равное расстояние между отверстиями и просверлил 4 отверстия сверху и 4 снизу на каждой из четырех досок.

Торцы крепил просто на саморезы. В итоге получается блок из бетона, как ФБС, только ровнее и точнее.

Надо вспомнить про ширину блока, в моем случае она составила 43 см. расчет был прост... 20 см блок, 10 см утеплитель, 3 см воздушная прослойка и 12,5 облицовочный кирпич. не сходиться? Не беда))) кирпич по моим расчетам должен иметь свес сантиметра 2-3. Если блок будет тоже свисать на 1-3 см то тоже ничего страшного. При этом трубку надо отрезать 42 см, потому что 2 конуса с каждой стороны трубки дадут еще 1 см.

Про арматуру в цоколе. Я решил ничего не армировать, так как фундамент я заармировал, и посчитал что будет лишним еще и в цоколь арматуру вкладывать. Делают же цоколь из ФБСов или кирпича и ничего не армируют. Да и неудобно это, когда своими руками заливаешь, малыми долями.

Далее расчет толщины стен



dacha48.ru

как выполняется заливка бетоном цоколя

Цоколь уберегает здание от сырости и противодействует попаданию грунтовых и паводковых воды внутрь дома. Особенно важно его обустройство в деревянных домах, которые наиболее уязвимы для пагубного воздействия влаги – они подвергаются гниению конструкции и дальнейшему разрушению.

Подполья в дома играют роль буфера, который принимает на себя весь водный удар окружающей среды, оставляя сооружение сухим и теплым.

Самым распространенным вариантом при постройке частных домов стал монолитный железобетонный цоколь. В большинстве случаев  в качестве цокольного элемента выступает верх ленточного фундамента.

Именно монолитное обустройство бетонного цоколя является максимально надежным вариантом правильного возведения здания с высокими прочностными характеристиками.  А поскольку он делается из железобетона, то является одним целым с фундаментом.

Цоколь бетонный в таком случае может строиться с использованием опалубки и бетонного раствора. Заливка из бетона, выполненная по всем правилам, надежно противостоит влаге.

Достоинства цокольного этажа

Главным преимуществом цокольной конструкции этажа является её цельность с остальным зданием, не считая прокладки коммуникаций и конных и дверных проемов.

Обустройство выходов и окон рационально обустроить при расположении на склонах, когда с одной стороны цоколь размещен в грунте, а с другой — находится на открытом пространстве.

В любом случае, цоколь выполняется почти герметичным, что обеспечивает здание водонепроницаемостью, долгим сроком службы и высокой прочностью всей конструкции.

Срок возведения бетонного цоколя ограничен только застыванием бетона. Теплый, проветриваемый и сухой цокольный этаж это дополнительная полезная площадь дома, которую можно оборудовать в зависимости от потребностей.  Полное заглубление нулевого этажа позволяет экономить на отоплении всего дома в холодное время года.

Высота расположения цоколя обеспечивает поднятие дома над окружающим ландшафтом.  К тому же, монолитный и герметичный цоколь можно строить и на подвижных грунтах, не боясь деформаций сдвигов.

Строительство бетонного цоколя

Строительство монолитного цоколя из бетона предполагает определенную последовательность работ – предварительная подготовка, рытье котлована, укладка бетонного пола, гидроизоляционные работы.  И только потом проводится заливка монолитных стен цоколя.

Подготовительные работы

Прежде всего выясняют глубину залегания воды в грунте, оптимальным будет расстояние от 1,5 м и более.  Выбирается проект дома с цоколем из монолитного бетона, делают расчет заглубления, ширину фундаментных стен.

Высота подземных помещений и величина заглубления определяют размер подошвы фундамента и минимальную толщину стен.

Максимальной считается высота в 2,5м. Подвижный грунт и близость грунтовых вод потребуют дополнительного обустройства дренажной системы, а также более качественной гидроизоляции.

Рытье котлована

Размечают место под будущий котлован. Глубина ямы должна быть определенно ниже уровня промерзания почвы данной местности, а также глубже уровня пола цоколя на 0,5-0,6  метра.

Котлован роют при помощи спецтехники, но последние 0,5 м откапывают вручную, чтоб не травмировать плотность грунта и не менять его утрамбованности. Иначе может возникнуть деформация плиты, являющейся полом цоколя и основанием всего здания.

После того, как котлован готов, его осматривают на наличие воды. Её следует исключить в котловане. Поверхность дня ямы засыпают на 10 см щебенкой и слоем песка на 1,-1,5м. Поверхность разравнивается и проливается водой несколько раз во избежание пустот.

Через неделю или чуть больше заливают основание пола цоколя бетоном марки М 50…100 слоем в 50 мм. Как только заливка высохнет, её смазывают мастикой и накрывают гидроизоляционным материалом. Лучше укладывать листы в несколько слоев с краями внахлест.

Создание опалубки

Именно сконструированная опалубка по периметру фундамента позволяет залить монолитный пол цоколя с последующим возведением на нем стен. Высота опалубки составляет около – 150-200 мм.

При её монтаже используют деревянный брус толщиной от 25 мм, а также щиты. Конструкция крепится на саморезы, с применением усиливающих распорок по периметру. Такая усиленная прочность формы удержит вес бетона.

Укрепление основания и гидроизоляция

С помощью несъемной опалубки можно утеплить и защитить цокольный этаж.  На внутренний слой крепят геотекстиль, препятствующий выпиранию бетона из конструкции.

Внешняя гидроизоляция проводится  проникающими материалами, обмазочными, рулонными, а также специальными экранами. Выбор таких материалов делается на основании существующих на участке грунтовых вод.

Как правило, гидроизоляцию делают в 2 слоя, покрывая все поверхности, относящиеся к цокольному этажу. Проникающие растворы все же чаще используют внутри, они проникают в структуру материала основания и повышают паропроницание.

Внешнее утепление делают плитами вспененного полистирола, уложенного на клеевый слой.  Все мастики и битумная обмазка делается с предварительным нагревом материалов. Рулонные защитные материалы монтируются или наливным способом, или крепятся на битумные мастики.

Армирование

Для придания прочности каркасу, делают двухуровневый армировочный каркас. Верхние его и нижние грани сооружают из металлических стержней арматуры, уложенных в продольном и поперечном направлении с шагом в 20 см.

Прутья диаметром 10-16 см используют с определенными насечками по всей поверхности. При монтаже их связывают в местах пересечений проволокой, что придает упругость бетонной стяжке.

Каркас размещают в опалубке, отходя на 2-3 см от ее краев. В местах соединения стен с основанием делают выход арматуры на поверхность, в дальнейшем это поможет соединить их с  арматурой пола.

Заливка бетона

Прочность цоколю придается за счет заливки всей массы бетона за один раз. Необходимо выбрать раствор марки не ниже М300. Бетонирование слоями снизит показатели прочности пола, поскольку в таком случае повышается риск образования трещин.

Если избежать этого невозможно, следует все стыки делать по длинной стене дома, выжидая между слоями 3-4 суток для застывания бетона. Высота заливки составляет около 20 см. Раствор необходимо уплотнить.  Через 4 недели бетон набирает до 70% соей прочности.

Монтаж монолитных стен

Опалубка для строительства стен фундамента можно делать спустя 5 суток после того, как заливка окончена. Такая конструкция формируется щитами с непременными временными подпорками. Сразу предусматривают проемы для окон, дверей, технические отверстия для коммуникаций.

Высота делается или на весь этаж, или несколько рядов. Для прочности опалубку нужно стянуть железными шпильками, ко всему прочему, их легко можно будет демонтировать после заливки.

Обустройство внешнего периметра цокольного этажа из монолитного бетона упрочняют возведением внутренних перегородок. Армируют стальными прутьями с шагом до 31 см.  Для связки берут вертикально стоящие из пола стержни.

Арматура не сваривается, а именно связывается, для придания упругости поверхностям. Для типовой высоты в 2,5 м допускается 2 армирующих пояса. После того, как заливка проведена, раствор оставляют на 28 дней, после чего делают перекрытие.

Та часть поверхности, которая находится с внешней стороны, укрепляется на дюбели плитами. Подземная часть — отсыпается слоем грунта. Но следует учесть, что фракции почвы не должны нарушить изоляцию от влаги и теплозащиту. Рекомендуется применять песок.

Вывод

При грамотном строительстве с соблюдением всех правил, монолитный бетонный цоколь придаст зданию особую прочность, устойчивость и долговечность. Обустроив такой цокольный этаж по потребностям, можно получить полноценный этаж дома в пользование.

Отделка цоколя и барбекю под камень(Декоративный бетон)

Рейтинг автора

1

Написано статей

72

propodval.ru

Инструкция по заливке цоколя бетоном

Заливка цоколя бетоном может быть выполнена в железобетонном варианте, потому что данный материал отличается повышенной прочностью, сопротивлением, а также устойчивостью к различным скалываниям.

Заливку цоколя бетоном лучше производить в железобетонном методе, так как он наиболее прочный.

Материалы и инструменты

Для устройства цоколя потребуются нижеперечисленные материалы и инструменты:

  1. Цемент.
  2. Песок сухой.
  3. Мелкий щебень.
  4. Гвозди.
  5. Рейки деревянные.
  6. Молоток.
  7. Лопата.
  8. Электродрель, если таковая имеется в наличии.
  9. Мягкая проволока.
  10. Прутья арматурные.
  11. Мешковина.
  12. Вместительная емкость для замешивания раствора бетона.
  13. Гидроуровень.
  14. Любой гербицид.
  15. Битум.
  16. Правило.
  17. Мастерок.

Для устройства цоколя необходим цемент.

Для того чтобы выполнить армирование, необходимо заблаговременно запастись арматурными прутьями на распорки и зафиксировать последние мягкой проволокой.

Далее верхние участки опалубки следует закрепить стяжками. Прутья арматурные можно подвешивать и на сами стяжки. Если же обрезки арматуры довольно короткие, то их необходимо класть внахлест, а потом связать при помощи кусков обыкновенной проволоки.

После данной процедуры обшивка цоколя полностью подготовлена для того, чтобы на нее заливался бетонный раствор. Она достаточно прочно соединена с основанием самого фундамента и является довольно жесткой конструкцией.

Строительный процесс

Дальше требуется приготовить раствор бетона. Делается это следующим образом:

  1. В заблаговременно приготовленную вместительную емкость необходимо насыпать 1 часть качественного цемента, залить последний водой и тщательно перемещать посредством электродрели либо лопаты. Очень важно, чтобы каждая песчинка цемента целиком намокла. Это нужно для того, чтобы раствор бетона получился высокого качества.
  2. Далее к цементному молочку следует добавить 3 части чистого сухого мелкого песка и тщательно все перемешать. Необходимо очень постараться, чтобы не было ни малейших комочков.
  3. Затем на щитках требуется поставить уровневые отметки, до которых свежеприготовленный раствор бетона будет наливаться. Такая разметка должна быть исключительно в горизонтальном положении.

Схема подбора состава бетона.

Начинать ее необходимо с самого высокого фундаментного угла на площадке. Далее следует вбить гвозди через каждые 150-200 см.

Вышедшие же концы данных гвоздей и послужат контрольными метками в период заливки цоколя бетоном. Эти отметки можно без особых усилий проверить при помощи такого приспособления, как гидроуровень.

При достаточно знойной погоде свежезалитый бетоном цоколь необходимо оградить от чрезмерного попадания на последний солнечных лучей. Для этого можно воспользоваться методами, которые обычно применяются при защите самого фундамента.

По бокам у цоколя имеется защита в виде опалубки, а сверху его следует накрыть влажной мешковиной, рубероидом и т. д. Опалубку важно устранить до того, как бетонный раствор полностью затвердеет, т. е. приблизительно через 2-3 дня.

За не полностью затвердевшим бетоном необходимо ухаживать.

Через день после его заливки поверхность следует начать поливать водой. Данная процедура должна проводиться пару раз в сутки в течение недели. Для того чтобы залитый бетоном цоколь перед гаражом набрал требуемую прочность, после выдержки влажной ему необходимо дать отстояться еще пару-тройку дней.

Если же заливка цоколя осуществляется в прохладный период, то следует задуматься о защите поверхностей хотя бы в первые 2 недели. Сделать это можно посредством паро- либо электроподогрева. Но выполнять работы, касающиеся заливки бетона, лучше всего в теплую погоду, потому что пароподогрев либо электроподогрев обойдутся не очень дешево, а скорее, наоборот.

Особенности работы

После того как фундамент и засыпка пазух по всему периметру каждой наружной стены были устроены, необходимо приступить к выполнению отмостки.

Схема работы с отмосткой.

  1. Отмостки – это покрытые бетоном либо иным изолирующим материалом полосы земли, которые примыкают к фундаменту. Подобная конструкция препятствует просачиванию атмосферной и иной жидкости под фундамент, предотвращая тем самым его проседание.
  2. Отмостки позволяют нижнему участку стен строения даже при ливневых дождях оставаться сухими.
  3. Отмостки цоколя тоже лучше всего выполнить из раствора бетона. Для того чтобы правильно сделать отмостки цоколя перед гаражом, необходимо произвести выемки грунта по всему периметру строения на глубину приблизительно в 150-200 мм. Канаву, в особенности тот участок, который примыкает непосредственно к самому гаражу, следует полить гербицидом, к примеру, симазином, для того чтобы устранить различные сорные растения. Далее уже можно приступать к осуществлению бетонной отмостки цоколя.
  4. В заранее вырытую и подготовленную для отмостки канавку нужно уложить слой сухого песка толщиной приблизительно в 100 мм и утрамбовать его ручной бабой. Далее в канавку необходимо насыпать слой меленького щебня толщиной также примерно в 100 мм и уплотнить его.
  5. Поперек данной отмостки на расстоянии друг от дружки в 100-120 см требуется поставить на ребро рейки деревянные, которые заранее нужно обмазать битумом. Верх этих реек следует расположить на уровне бетонной поверхности с учетом незначительного уклона отмостки от строения.
  6. На подготовленной таким образом ложе необходимо уложить раствор бетона. Рейки выполняют функцию так называемых маяков, по которым идет правка во время выравнивания бетонной поверхности. Деление отмостки на секции посредством реек деревянных предохраняет покрытие от различных разрывов в те дни, когда на улице мороз.

Сплошные же отмостки цоколя перед строением, как правило, разрушаются в первые же морозы.

После того как заливка успешно прошла, бетонные отмостки необходимо тщательно прожелезнить, т. е. припудрить увлажненную поверхность несколько раз сухим цементом и загладить мастерком.

Завершающие этапы

В конце работы поверхность нужно накрыть влажной мешковиной и выдержать в течение недели.

Поверхность требуется накрыть влажной мешковиной и выдержать в течение 1 недели. Бетон же следует поливать время от времени из лейки, для того чтобы мешковина оставалась влажной.

При устройстве отмостки цоколя перед гаражом необходимо предусмотреть небольшой уклон от строения. Делается это для того, чтобы гарантировать сток дождевых и, конечно же, талых вод. Отмостки цоколя выполняют, как правило, шириной в 600-1000 мм.

Ничего архисложного в том, чтобы произвести заливку цоколя, а также выполнить отмостку, нет.

Самое главное – это приобрести высококачественный материал для осуществления данной работы и подойти к этой операции со всей ответственностью, соблюдая последовательность необходимых действий.

o-cemente.info

видео-инструкция по монтажу своими руками, особенности железобетонных конструкций из кирпича, панелей, цена, фото

В любом строении цокольная часть является наиболее уязвимым и в то же время ответственным элементом конструкции. Он подвергается наибольшим нагрузкам, а также постоянным негативным атмосферным явлениям и перепадам температур. Поэтому перед возведением цоколя, необходимо тщательно подобрать материал, а также уделить внимание соблюдению технологии строительства.

Отличным вариантом является бетонный цоколь. Далее мы рассмотрим его особенности и технологию возведения.

Бетонный цоколь

Общие сведения

Назначение цоколя

Цоколь, по сути, представляет собой надземную часть фундамента. Таким образом, он передает нагрузку от строения, к его основанию.

Кроме того, выполняет ряд других функций:

  • Предотвращает намокание стен во время осадков, так как изолирован от стен гидроизоляционным материалом.
  • Защищает фасад здания от загрязнения и механических повреждений, которые могут возникнуть во время выполнения каких-либо надворных работ, к примеру, во время уборки снега.
  • Компенсирует усадку грунта, которая неизбежна в результате большого веса строения.
  • Возвышает перекрытие над почвой, что делает пол в доме более теплым.
  • Позволяет выполнить подвальное помещение или даже цокольный этаж.
  • Обеспечивает подпол вентиляцией.
  • Несет архитектурную нагрузку. Поэтому необходимо уделить внимание не только строительству, но и отделке цоколя, от которого во многом будет зависеть дизайн дома.

Схематичное изображение основания современного дома

Виды цоколя

Устройство цоколя может различаться в зависимости от типа фундамента. Если при ленточном основании цоколь выполняет несущую функцию, то при свайном фундаменте он только закрывает пространство под перекрытием.

На ленточном фундаменте цоколь может быть нескольких типов:

  • Монолитный – представляет собой фундамент, который выступает над землей.
  • Железобетонные цокольные панели, которые скрепляются цементным раствором. Они могут служить как фундаментом, так и просто цоколем.
  • Кладка – возводится поверх бетонного фундамента из кирпича или другого строительного материала.

Цоколь на свайном фундаменте также бывает нескольких типов:

  • Навесная конструкция–по периметру строения делается обрешетка, которая фиксируется к сваям и обшивается отделочным материалом.
  • Забирка – между сваями возводятся стены до перекрытия.
  • Кладка на мелкозаглубленном ленточном фундаменте, который выполняется по периметру дома.

Расположение цоколя на фундаменте

Кроме того, цоколь различается по своему расположению относительно стены.

Он бывает трех типов:

  • Западающий – стена выпирает над цоколем.
  • Выступающий – цоколь выступает под стеной.
  • Расположенный со стеной в одной плоскости.

При выборе типа конструкции, лучше отдать предпочтение первому варианту, так как западающий цоколь защищен от атмосферных и механических воздействий. Кроме того, такая конструкция сморится наиболее современно. Однако, его не рекомендуют возводить при тонких стенах.

Дом с бетонным цоколем

Особенности бетонного цоколя

Достоинства

Если перед вами стал выбор,из чего построить цоколь – из кирпича или бетона, то следует учесть следующие положительные стороны монолитного цоколя:

  • Бесшовные бетонные конструкции обладают высокой прочностью, поэтому такой цоколь может выдержать любые нагрузки от здания.
  • Монолитная конструкция возводится довольно быстро.
  • Может иметь любую форму, что актуально для зданий нестандартных форм.
  • При правильной гидроизоляции цоколь обладает устойчивостью к влаге.
  • Возможность возведения постройки из любого материала
  • Долгий срок эксплуатации.
  • Легко выполняется отделка цоколя.

Воздействия окружающей среды на цоколь и фундамент

Недостатки

Конечно же, определяясь, какой будет цоколь – кирпич или бетон, необходимо взять во внимание и некоторые недостатки последнего:

  • Плохая теплоизоляция. Данный материал обладает высокой теплопроводностью. Кроме того, содержащаяся в таком цоколе арматура будет создавать дополнительные мостики холода. Поэтому монолитную конструкцию цоколя фундамента необходимо утеплить.
  • Достаточно высокая цена работ. Если заливку вы будете выполнять не самостоятельно, то стоимость возведения цоколя может составлять треть от стоимости всей черновой работы при строительстве коробки.

Опалубка для бетонного цоколя

Возведение бетонного фундамента

Если вы решили возводить цоколь своими руками, то следует ознакомиться со следующей технологией, которая, по сути, не отличается от возведения обычного ленточного монолитного фундамента, за исключением того, что опалубка строится более высокой:

  • В первую очередь выполняется разметка и по ней выкапываются траншеи необходимой глубины, которая зависит от условий грунта.
  • Затем подготавливается основание – в траншею засыпается слой щебня и песка толщиной около 10 см каждый. Слои хорошо утрамбовываются.
  • Далее на дно траншеи укладывается с заворотом на стены гидроизоляционный материал. Чаще всего для этих целей используют рубероид.
  • Поле подготовки основания, монтируется опалубка, которая выступает над грунтом на необходимую высоту (как правило, высота цоколя составляет 50 мм, однако иногда на высоте 20 см над отмосткой укладывают слой гидроизоляционного материала).
  • Затем выполняется армирование бетонного цоколя. При продольном армировании следует использовать металлические пруты диаметром 12 мм. Также можно уложить сетки из проволоки диаметром около 5-6 мм и с ра

moypodval.ru

видео-инструкция как класть своими руками, особенности выравнивания, пластиковой отделки, цена, фото

При строительстве любого сооружения в первую очередь осуществляется закладка фундамента, который послужит основой для всей конструкции. Для этой цели, чаще всего используется бетонный фундамент, поверх которого будет ложиться цоколь. От того, насколько качественно будет сформирована опора, будет во многом зависеть долговечность, устойчивость и сейсмостойкость будущего здания.

Монтаж фундамента и цокольной части здания является сложным строительным процессом, в ходе которого необходимо тщательно следить за соблюдением строительных норм.

Схема цокольного фундамента: фото

Если заложить основу неправильно, то качество дальнейших этапов возведения здания не будет играть определяющей роли – конструкция получиться неустойчивой и недолговечной. В данной статье вам будет предоставлена пошаговая инструкция о том, как закладывается фундамент и цокольная часть здания своими руками.

Установка фундамента

Разметка

Разметка

Перед закладкой фундамента необходимо разметить территорию в соответствии с имеющимся проектом. Форма здания зависит исключительно от ваших предпочтений – главное проследить за правильностью построения фигуры.

Правильная геометрия фундамента является обязательным условием для будущего здания – так как практически все строительные материалы имеют правильную форму, то основа в целом также должна иметь соответствующие пропорции.

При построении прямоугольной фигуры используется правило сравнения диагоналей – из углов прямоугольника проводятся диагональные линии, которые затем сравниваются между собой.

В правильном прямоугольнике диагонали имеют равную длину. Если же диагонали не совпадают, то одни из углов необходимо сдвигать по плоскости с прилегающими к нему отрезками до получения соответствия.

Планировка местности и установка опалубки

Выкапывание траншеи

Перед заливкой необходимо провести планировку местности, на которой будет располагаться цокольный фундамент. Независимо от конструкции, основа должна находиться ниже уровня промерзания грунта – это необходимо для того, чтобы максимально снизить воздействие морозного пучения почвы.

В среднем заглубления в грунт на глубину 1,5 метра бывает более чем достаточно – более точную картину может определить только индивидуальное изучение климата и оценка состояния почвы.

В большинстве случаев порядок осуществления работ выглядит таким образом:

  • Снимается верхняя часть грунта на глубину не менее 1,5 м. В зависимости от структуры фундамента изъятие почвы может иметь как полномасштабный характер, так и осуществляться по траншейной системе. Ширина траншей определяется шириной будущего фундамента, однако она должна быть не менее 70 см, если речь идет о жилом помещении;

Схем диагональной разметки и формирования траншей

  • На место изъятого грунта засыпается чистый песок или мелкий гравий, который играет роль подушки для будущей основы. Максимальная толщина засыпки не может превышать трехкратную толщину ленты. При засыпке песок необходимо увлажнять и тщательно утрамбовывать;

Опалубка подбирается исходя из ваших предпочтений и имеющегося в наличие материала – наиболее оптимальным считается аренда или приобретение заводских металлических наименований. Стальная опалубка хороша своей надежностью – на ней имеются жесткости, которые препятствуют выдавливанию и деформации.

Применение деревянных аналогов также допустимо, однако в данном случае необходимо проследить за тем, чтобы собранные щиты имели достаточное количество жесткостей.

Обратите внимание!
Установка опалубки подразумевает тщательно продуманную систему фиксации посредство распорок и кольев.
Этому обстоятельству следует уделить особое внимание при установке деревянного аналога, так как в данном случае вероятность выдавливания и деформации очень высока.

Деревянная опалубка и усилительный каркас

Высота опалубки должна быть не менее 0,5 метра, так как цоколь фундамента, то есть наземная его часть будет иметь примерно такое значение. Внутрь структуры будущей основы закладывается усилительный армировочный каркас, сваренный из арматуры.

Обратите внимание!
Если заливается плита фундамента с цоколем – высота опалубки может иметь меньшее значение, так как цоколь устанавливается отдельно уже после формирования основной части.

Заливка фундамента

Заливка фундамента

Заливка осуществляется посредством цементного раствора марки М400, либо смесью цемента, песка и щебня в пропорции 1:3:4 исходя из массы составляющих. Если вы изготавливаете бетон самостоятельно, то воды следует добавлять не более половины от общей массы сухой смеси. Раствор должен быть хорошо промешан и иметь однородную структуру. Его консистенция на вид должна напоминать густую кашу.

Монтаж цоколя

Предназначение

Цоколь, выложенный рваным камнем

Многие задаются вопросом, нужен ли цоколь на фундамент? Основная функция цокольной части здания – защита конструкции от воздействия влаги. Он эффективно противостоит таким атмосферным явлениям как снег, косые струи дождя, брызги и т.д.

Несмотря на то, что бетон склонен впитывать воду, она не разрушает и изменяет структуру. Если вывести фундамент “под ноль” и сразу начать кладку, то со временем влага разрушить штукатурку и кирпич.

Цоколь необходим для установки деревянных полов дома, которые являются наиболее практичным и традиционным видом оформления жилых помещений на сегодняшний день.

Лаги для формирования пола располагаются непосредственно на цоколь, что дает возможность создать необходимый разрыв между полом и грунтом. Также цоколь создает дополнительное полезное пространство для подвальных помещений.

Цоколь и отмостка фундамента используются не только для защиты строения от влаги, но и в как элемент дизайна – достаточно сложно представить себе дом без выступающей нижней части.

Пластиковый цоколь для

moypodval.ru
