Заливка свай – Заливка свайного фундамента своими руками

К тому же, для развития коррозии кроме наличия влаги необходим постоянный доступ кислорода, а процедура бетонирования как раз и вытесняет воздух из ствола сваи. Следует также учесть, что бетон является щелочной средой, благоприятной для воздействия с черными металлами, а значит, не оказывает сколько-нибудь заметного химического или физического воздействия на металлические конструкции.

Процедура заполнения полости ствола винтовой сваи

Итак, мы убедились, что вопрос, нужно ли бетонировать винтовые сваи, должен решаться положительно. Как же выполнить эту операцию правильно с наилучшим результатом? На самом деле, такая технология не требует ни применения специального оборудования, ни особых приемов. Производится она следующим образом:

• После завинчивания сваи необходимо срезать участок с монтажным отверстием.
• Внутрь ствола сваи заливается бетонный раствор, при этом для экономии материалов рекомендуется использовать воронку.
• После заливки происходит уплотнение раствора, которое можно производить рукой, но лучше для этой цели использовать кусок арматуры. Такая несложная процедура позволит сократить количество внутренних полостей.
• После застывания бетонной смеси монтируется оголовок.

Чем лучше всего заливать винтовую сваю и зачем? Обычно для этого используется песочно-бетонная смесь, которая обладает склонностью к усадке, да и сама заливка производится несколько ниже уровня подрезки. При застывании бетона образуется небольшое углубление, поэтому для качественной заливки следует досыпать в сваю цемент или порошковый бетон.

При выборе марки бетона следует учесть характеристики возводимого здания. Так, бетон М-200 больше подходит для 1-2-этажных домов, а марка М-300 используется при возведении зданий высотой до 5 этажей.

Следует помнить, что заливать или засыпать винтовые сваи в холодное время года следует с добавлением антиморозных присадок, что предохранит ее от разрушения, возможного при расширении заледеневшего раствора. Если позволяют климатические условия, нижнюю часть можно заполнить и без использования присадок, что позволяет получить некоторую экономию этих материалов.

Для еще большего усиления конструкции можно использовать арматуру, нарезав ее по длине сваи и установив в полость трубы перед заливкой.

Другие методы заполнения свай

Всегда ли надо заливать сваи бетоном? Нередко применяются и другие материалы, оказывающие такой же эффект, например, сухие песчано-цементные смеси чаще используют при отрицательной температуре воздуха. Этот вариант хорош и тем, что если в ствол попадет влага, смесь впитает ее, увеличив тем самым собственную прочность. Засыпать винтовые сваи можно и пескобетоном, который действует так же, как и ПЦС. Что лучше – заливать или засыпать сваи в фундаменте? Некоторые специалисты считают, что использование сухих смесей должно быть предпочтительнее бетонных, так как они не образуют внутренние полости.

Кстати, вопрос, чем залить винтовые сваи, может стать неактуальным, если вместо обычных газоводопроводных труб с толщиной стенки до 4 мм использовать толстостенные трубы. Например, труба диаметром 108 мм с толщиной стенок 7 мм может выдержать большие нагрузки, чем бетонированная свая с более тонкими стенками. Правда, стоимость такой трубы несравнимо выше, поэтому процесс бетонирования остается популярным и надежным способом увеличения стойкости свай по отношению к механическим и физико-химическим нагрузкам, повышает долговечность фундамента и, в конечном итоге, надежность и устойчивость всей постройки.

radosvai.ru

Как сделать сваи для фундамента: технология изготовления

На сложных грунтах очень трудно возводить прочные и надежные сооружения. Тут очень важно правильно сделать фундамент. Для таких участков подходят не все типы основания. Например, традиционный ленточный фундамент может не выдержать подвижек грунта.

Именно поэтому на участках со сложным грунтом, имеющим малую несущую способность, используют свайное основание.

Очень часто в качестве опор берут уже готовые изделия, но такое не всегда возможно. Например, если застройка проводится по близости с другими сооружениями, то использовать спецтехнику (а без нее порой невозможно установить сваи) затруднительно.

И в этом случае для вас будет актуален вопрос: как сделать сваи для фундамента своими руками. Именно об этом и пойдет речь в статье.

Подготовительный этап

Любая работа, а тем более такая важная как создание фундамента, начинается с расчетов. Вам необходимо высчитать, сколько свай необходимо, а также места их расположения.

Обратите внимание! Опоры устанавливаются по углам дома, а так же в местах пересечения несущих стен. Но если дом достаточно большой или имеет более одного этажа, то количество свай может быть больше.

Кроме того, следует выяснить на какую глубину нужно устанавливать опоры фундамента. Этот параметр зависит от многих факторов, основными из которых являются:

• глубина расположения устойчивых грунтов;
• уровень подземных вод;
• глубина промерзания грунта;
• масса самого здания

Большинство из этих данных можно узнать, только проведя геологические исследования, а конкретно проделав несколько пробных бурений. Конечно, это потребует от вас дополнительных расходов, но без этих сведений сделать надежный и долговечный фундамент будет невозможно.

Разметка фундамента дома

После проделанных расчетов выполняем разметку на месте. После этого приступаем к довольно сложной и долгой работе. Вам необходимо пробурить скважины для каждой сваи.

Для этого можно воспользоваться автобуром, но такое не всегда возможно, да и обойдется довольно дорого. Поэтому всю работу можно сделать своими руками. Для этого используется ручной бур нужного диаметра.

Первоначально на месте создания сваи роется небольшой котлован, не более полуметра в глубину. Такая процедура облегчит дальнейшие работы. Далее, мы берем бур и начинаем «сверлить» грунт. При этом каждые 20-30 сантиметров устройство вынимается из земли и очищается. Если этого не делать, то пройдя метр, вы уже не вытащите бур наверх, да и дальнейшее «сверление» будет невозможно.

Работы по созданию скважины продолжаются до нужной глубины. При этом бур периодически наращивается при помощи специальных насадок. Стоит учитывать, что чем глубже вы зайдете, тем труднее будет крутить. Под самый конец бурения используется особая насадка, которая позволяет увеличить платформу.

Если сами сваи в грунте просто заливаются, то для верхней части требуется создать опалубку. В качестве материала можно использовать деревянные щиты или съемные металлические конструкции. Очень часто делается несъемная опалубка. В этом случае прекрасно подходит металлический профиль. После заливки бетона он становится дополнительной защитой фундамента и заметно продлевает срок эксплуатации.

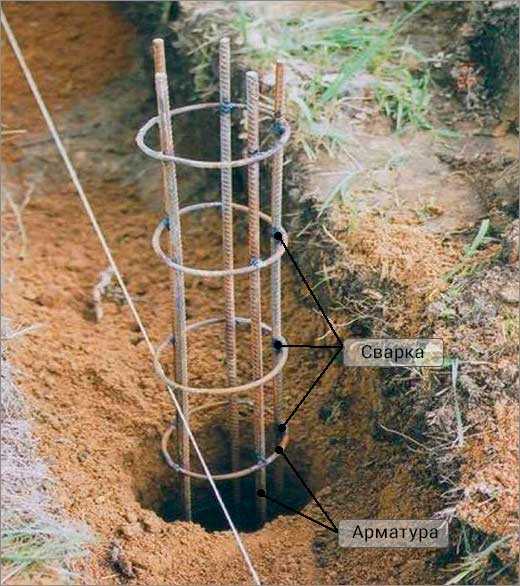

Делаем армирование

Сваи своими руками представляют собой залитый в проделанные скважины раствор. Но, как известно, сам бетон не может существенно противостоять подвижкам грунта. Такая свая просто растрескается.

Чтобы этого не произошло ее усиливают при помощи армирования. Существует множество способов сделать такой каркас, но чаще всего используют следующие два:

• первый, самый простой, подразумевает создание прямолинейного каркаса. Для этого длинные вертикальные прутья сваривают между собой перемычками. При этом должны образовываться ячейки с размерами 10 на 10 см. всю эту конструкцию и погружают в готовую скважину;
• второй способ считается более сложный в исполнении и дорогой. Для изготовления армирующего каркаса необходимо сделать из прутьев круги, по диаметру чуть меньше будущей сваи. Далее они свариваются перемычками с шагом 4-5 сантиметров. После этого готовую конструкцию помещают в скважину.

Первый вариант встречается чаще всего, так как сделать его гораздо проще. Но если на вашем участке сложный грунт, который может сильно смещаться, то лучше отдать предпочтения второму типа каркаса. Такое армирование лучше выдерживает все нагрузки и служит долго.

Для изготовления каркаса используются прутья с сечением 10 миллиметров. Также для работы вам понадобится сварочный аппарат. Не стоит скручивать прутья между собой при помощи проволоки, такой способ подходит только для ленточного или плитного фундамента. Для свайного основания очень важна прочность конструкции, поэтому лучше воспользоваться сварочным аппаратом.

При создании каркаса необходимо чтобы он минимум на 5 сантиметров был выше, чем уровень заливки. Кроме того, прутья должны соединяться с армированием более широкой верхней части опоры. Так вы создадите монолитную конструкцию, которая будет более надежной.

Заливка раствора

После подготовки скважин и создания армирующего каркаса приступаем к основным работам по создания свай для фундамента. Они будут заключаться в заливке бетонного раствора, который вначале необходимо подготовить.

Видео: Устройство свайного фундамента

Первым делом необходимо подготовить все необходимые материалы и инструменты. Для выполнения заливки вам понадобится:

• цемент хорошего качества марки М500. Не стоит покупать дешевые варианты. Такая экономия может плохо сказаться на эксплуатационных качествах свайного фундамента;
• гравий. Лучше всего использовать гранитный, так как у него очень высокие показатели прочности. Но такой гравий может обойтись дорого, поэтому можно приобретать и обычный. При этом величина фракций должна быть в пределах 20-40 миллиметров;
• песок. Тут лучше отдать предпочтение крупнозернистому речному, но при его отсутствии можно использовать и карьерный;
• бетономешалка. Конечно, можно производит замес и в обычном большом корыте, но вот качество смеси будет не на нужном уровне. Кроме того, бетона понадобится достаточно много, и сделать такой объем без бетономешалки будет затруднительно;
• полиэтиленовая пленка

После подготовки всех материалов можно приступать к «замесу» бетонной массы. Для этого можно воспользоваться следующими пропорциями.

На один объем цемента марки М500 берем один объем гравия и два объема песка. Все помещаем в бетономешалку и начинаем перемешивать.

При этом гравий лучше всего предварительно промыть чистой водой. Песок берется без посторонних примесей и просеянный (чтобы не попадались крупные камни). Кроме того, следует использовать песок с влажностью не более 10-15 процентов.

После смешивания сыпучих компонентов добавляем воду. Ее объем должен составлять половину объема используемого цемента. Не стоит брать воду из соседнего водоема. Лучше всего подойдет водопроводный вариант, он чистый и не содержит биологических примесей.

Совет! Если имеются средства, то можно заказать уже готовый бетон. Такой способ более предпочтителен. Во-первых, сам раствор будет нужного качества и характеристик. Во-вторых, вы сможете залить все сваи за один раз, что существенно увеличит скорость строительства.

При заливке важно не сдвигать с места армирующий каркас. Прутья должны быть расположены внутри бетона, в противном случае они могут начать ржаветь и прочность фундамента ухудшится. Расстояние от внешнего края сваи до арматуры должны быть не менее 3-5 сантиметров.

При заливке следует удалять воздушные пузыри из бетонного раствора. Для этого можно воспользоваться длинным металлическим прутом или специальным глубинным вибратором. Если оставить воздушные пузыри, то свая пожжет треснуть, что ухудшит ее несущие способности.

После заливки бетона не стоит оставлять свайный фундамент без присмотра. Необходимо добиться правильного его высыхания. Нельзя допустить, чтобы бетон высыхал под воздействием ветра или прямых солнечных лучей, это будет способствовать растрескиванию поверхности.

Чтобы этого избежать на следующий день после заливки свайный фундамент покрывают толстой полиэтиленовой пленкой, а при необходимости смачивают водой. Раствор наберет полную прочность только через 20-21 день. Только после этого можно приступать к дальнейшему строительству.

Если все действия от расчетов до поддержания влажности фундамента сделаны правильно, то свайное основание будет надежной и легко перенесет все подвижки грунта. В результате ваш дом простоит долго и не доставит вам проблем при своей эксплуатации.

Видео: Столбчатый фундамент  — легко!

teremizbrusa.ru

Бетонные винтовые сваи: технология бетонирования и преимущества

Есть такое понятие, как винтовая свая — столб из металла, имеющий с одной стороны винтовую лопасть, с другой — техническое отверстие. Используются данные изделия для надежного укрепления фундамента под домом. Они являются гарантией прочности и стойкости строения. Но для этого их строго рекомендуется бетонировать. Бетон увеличивает стойкость столбов по отношению к внешним нагрузкам, обеспечивает их длительную функциональность. Качественно забетонированная свая будет служить в несколько раз дольше, чем укрепленная с помощью цинка, к тому же, стоит она гораздо дешевле.

Для чего нужно бетонирование?

Бетонировать винтовые сваи необходимо, чтобы избежать коррозии внутри стержня изделия, то есть вытеснить из внутренней части трубы воздух. Кроме того, бетон увеличивает прочность винтовой сваи и позволяет сэкономить средства.

Марки используемых бетонов

Прежде чем приступать к работе, необходимо выяснить, какой бетон целесообразнее всего использовать для укрепления винтового столба. Обычно для бетонирования берут низкофракционный бетон М200, М300.

Марку М200 чаще всего используют для процесса строительства одноэтажных либо двухэтажных домов, имеющих легкое перекрытие. Такая марка применяется в работе с железобетонными изделиями, по характеристикам прочности ее относят к конструкционным.

Марка M300 является подходящей для возведения фундаментов частных домов высотой до пяти этажей. Подобный бетон рекомендуют приспосабливать к монолитным типам перекрытий.

Технология

Для удобной заливки бетона необходимо сначала подготовить лейку с водой. Арматура должна быть сразу нарезана и вставлена в размер. Если свай не слишком много, рекомендуется месить бетон собственноручно, лопатой в пластиковой емкости. Важно помнить: для надежного и прочного бетонирования стоит отрегулировать стержни по высоте.

После строительных работ в бетоне могут остаться монтажные отверстия, которые следует заклеивать обыкновенным бумажным скотчем. Позже, когда бетон перейдет в твердую форму, скотч можно будет снять.

Подготовка материалов и инструментов

Выбор материалов для возведения свайного фундамента должен быть ответственным, чтобы позже не пришлось бороться с нежелательными последствиями. Чаще всего он зависит от таких факторов, как тип столбов, способ их изготовления, погружения в землю, расположения при строительстве здания.

Для свайного фундамента требуется большое количество строительной техники, поэтому в случае, когда речь идет о дачах и жилых коттеджах, необходимо рассмотреть те варианты конструкций, которые возможно соорудить своими руками.

Важной составляющей изделия является ростверк. Ростверком называется верхняя часть фундамента, функция которой — распределение нагрузки на его основание. Он имеет вид плит, которые объединяют основания свай и служат для них опорным сооружением.

Обрезка свай

Строительство свайного фундамента предусматривает подготовку безупречно ровной поверхности согласно уровню свай. Это нелегко сделать без специального оборудования, ведь расстояние между концами свай довольно велико, и практически невозможно определить, идеально ли выровнена поверхность. Оборудование помогает определить все параметры с точностью. Представляет оно собой специализированную насадку для экскаватора, которая крепится сверху на стрелу. Внутри находится мощный инструмент для резания бетона, металла и других строительных материалов. Работа с такой насадкой гарантирует аккуратность обрезки. Выравнивание поверхности ведется без видимых недостатков.

Вставка арматуры

В сваях бывают разные виды арматуры — ненапрягаемая, предварительно напряженная. Они помогают закреплять конструкции. Сваю обязательно необходимо устанавливать строго посреди ростверка, чтобы не допустить перекоса. Независимо от того, бетонная это конструкция либо винтовая свая из металла, технология одинакова.

Конструкция укрепляется по углам. Расположение следующей сваи от угла может составлять до трех метров, а градус отклонения не может быть выше двух — в таком случае склонность к удержанию нагрузок существенно снижается. Строители говорят, что на следующий день после установки уже вполне возможно начинать возведение стен постройки.

Бетонирование

Во время бетонирования винтовых столбов очень важно, чтобы в бетонном материале не образовывались пустоты в том месте, где свая примыкает к бетону. Внутрь ствола заводят арматуру для укрепления конструкции. Заливка бетона производится в ствол винтовой сваи. Затем он заполняет полную площадь основы фундамента, и получается одно большое железобетонное сооружение.

Преимущества процесса

Винтовые сваи для создания фундамента — долговечны. Дом с такой конструкцией имеет потенциал простоять около ста лет. Они могут быть использованы почти на любом типе грунта. Земляные работы при их установке совсем не обязательны, ведь грунт под ними практически не промерзает и не вспучивается. Помимо простых конструкций, на подобных столбах можно возводить полноценные дома из кирпичных материалов.

kladembeton.ru

Буронабивные сваи с ростверком: технология заливки фундамента

Технология буронабивных свай с ростверком достаточно часто применяется в частном строительстве. Установка и изготовление особенно необходимы при строительстве на слабых грунтах. Буронабивной фундамент также сможет выручить при высоком расположении уровня грунтовых вод. Но в этом случае на время выполнения строительных работ потребуется предусмотреть мероприятия по водопонижению. В противном случае бурение скважин под фундаменты станет невозможным.

Особенности

Технология предусматривает наличие отдельно стоящих опор и связующего элемента – ростверка. Глубина заложения свай зависит от геологических условий на участке и конструктивных особенностей здания. Бурение скважин на большое расстояние позволяет увеличить площадь соприкосновения опоры здания с грунтом. За счет этого увеличивается трение. Такие фундаменты способны выдерживать большие нагрузки.

Устройство буронабивных свай обладает одним серьезным недостатком: все опоры работают по отдельности. Такой вариант увеличивает вероятность неравномерных осадок, которые опасны практически для всех видов зданий. Чтобы предотвратить разрушение стен, предусматривают железобетонный ленточный ростверк. Его армирование позволяет хорошо воспринимать изгибающие нагрузки и объединять все опоры в один фундамент. Технология изготовления ростверка может быть различной в зависимости от геологических условий.

Преимущества

Бурение скважин и установка в них свай позволяет добиться сразу нескольких положительных результатов:

• Высокая несущая способность. Буронабивной фундамент с ростверком под кирпичный дом прекрасно справляется со своей задачей. Основание хорошо воспринимает нагрузки даже от массивного здания. Обязательным условием становится гидроизоляция между ленточным элементом и стенами здания. Так удается уберечь от разрушения разные по свойствам материалы.
• Бурение скважин и заливка фундамента не оказывает разрушительного воздействия на соседние постройки. Можно проводить строительные работы даже вблизи от существующих зданий.
• Установка возможна при сложных геологических условиях. Также железобетонные опоры подойдут при расположении в земле существующих инженерных коммуникаций.
• Технология проста и предполагает минимальные трудовые затраты на разработку грунта. Бурение скважин позволяет избежать необходимости отрывать котлован или траншеи.
• Фундамент на буронабивных сваях изготавливается на строительной площадке. Нет необходимости в большегрузной технике или специальных устройствах. Для увеличения скорости работ часто нанимают бетононасос.

Свайный фундамент с монолитным ростверком изготавливается в несколько этапов.

Подготовка к началу работ

Перед тем, как изготовить ростверковый фундамент своими руками, необходимо выполнить геологические исследования и запроектировать опорную часть здания. Можно заказать полноценные исследования, но стоить это будет достаточно дорого. При возведении частного дома определить показатели грунта можно самостоятельно. Для этого отрывают шурфы (ямы) или применяют бурение скважин. Почву разрабатывают на глубину на 50 см ниже, чем проектируемая отметка подошвы фундамента. Зная тип и характеристики грунта, можно будет точно рассчитать шаг и армирование свай и ростверка. Без лишнего запаса. А это в свою очередь снизит общие затраты на фундамент.

Результатом данного этапа должны стать известными:

• типы грунтов на участке;
• уровень расположения грунтовых вод;
• водонасыщенность почвы.

От влажности грунта и уровня расположения влаги будет зависеть, какая гидроизоляция необходима фундаменту:

На основании полученных данных проектируют фундамент. Процесс здесь заключается в подборе следующих характеристик:

• глубина заложения свай;
• их сечение;
• расстояние между сваями;
• сечение ростверка;
• армирование свай и ростверка.

Лучше, если работу выполнит опытный проектировщик. При самостоятельном назначении отметки заложения и прочих характеристик, необходимо тщательно изучить информацию по теме и нормативную документацию.

Проводят два расчета:

1. Расчет свай. Железобетонные элементы рассчитываются на сжимающие нагрузки. По причине того, что бетон хорошо работает на такие усилия, мощное армирование не потребуется. Расчетом назначается глубина заложения опор, сечение и шаг.
2. Расчет ростверка. Ленточный элемент рассчитывается как многопролетная балка. Но важно учитывать условия работы: лежит лента на земле или висит в воздухе. При проведении расчетов необходимо назначить сечение и армирование.

На этапе проектирования необходимо не только назначить армирование, но и класс бетона. Для разных элементов часто используют разные материалы:

• для свай достаточно будет бетона класса В15–В20;
• для ростверка необходимо использовать материал не ниже класса В20.

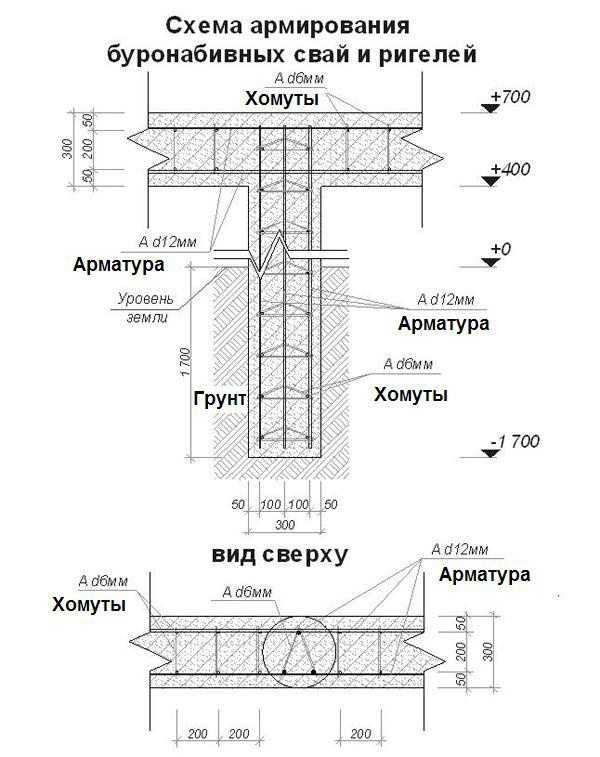

Вот пример рассчитанного фундамента с подобранными сечениями арматуры и класса бетона.

После выбора всех параметров фундамента, можно приступать к их изготовлению.

Разметка участка

Свайный фундамент с монолитным ростверком начинают строить с выноса расположения опор на местность. Сначала снимают плодородный слой почвы. Для того чтобы разметка не помешала земляным работам, необходимо изготовить обноску.

Обноска изготавливается обычно из дерева. Для ее установки потребуются стойки и перемычки. Устанавливают элемент по периметру здания на некотором расстоянии. Важно, чтобы можно было без препятствий выполнить бурение скважин.

В доски обноски забивают гвозди, к которым будет привязываться шнур, обозначающий оси здания. При строительстве обноски важно контролировать перпендикулярность и параллельность линий. Рекомендуется изучить метод треугольника, которым часто пользуются строители.

После завершения разметки можно приступать к следующим этапам.

Бурение скважин, армирование и заливка свай

Важно отметить, что свайно-ростверковый фундамент под деревянный дом и свайно-ростверковый фундамент под газобетон, например, возводятся практически одинаково. Отличия заключаются только в следующих характеристиках:

• шаг свай;
• их сечение;
• армирование опор и ростверка;
• сечение ростверка.

Технология же возведения не имеет существенных отличий. Свайно-ростверковый фундамент под деревянный дом будет менее мощным, чем под кирпич или бетон. Это вызвано тем, что при строительстве используются менее массивные материалы для стен и перекрытий. Все нагрузки должны быть заранее учтены в расчете.

Бурение скважин под заливку выполняется по разметке, описанной на прошлом этапе. Глубина заложения должна быть назначена ранее расчетом.

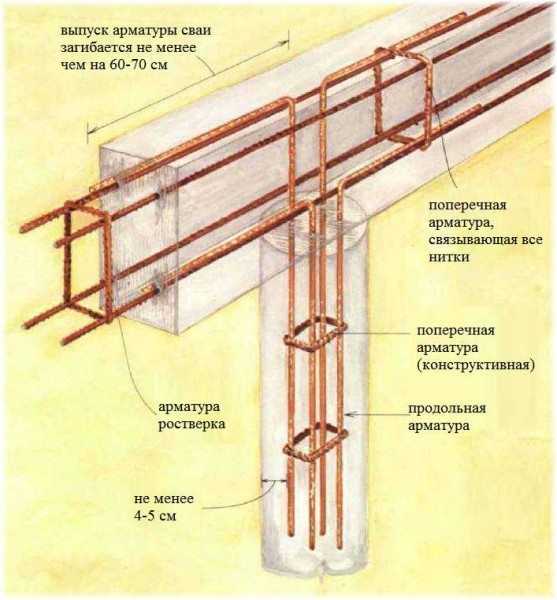

В пробуренную скважину устанавливают опалубку и армирование. Работа выполняется методом вдавливания. После того, как буром достигнута глубина заложения, необходимо изъять со дна скважины рыхлый грунт. Опорную часть основания трамбуют, после чего укладывают подушку из крупного или среднего песка. Толщина подушки назначается от 30 до 50 см. Она должна учитываться, когда назначается глубина заложения и отметка бурения.

Установив армирование, можно приступать к заливке бетонной смеси. Для удобства и увеличения скорости работ рекомендуется арендовать бетононасос. Если глубина заложения небольшая (как и объем работ), укладку бетона можно выполнять вручную.

Буронабивной фундамент своими руками (каждая опора) должна заливаться за один прием. Только так можно обеспечить целостность элемента.

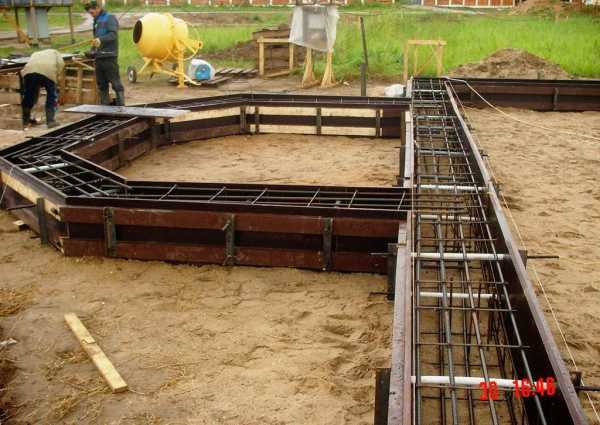

Ленточный ростверк

Технология заливки ростверка немного сложнее, чем свай. Это вызвано особенностями работы конструкции. Работы по его изготовлению включают в себя следующие этапы:

• установка опалубки;
• установка арматурных каркасов;
• заливка бетона, желательно за один раз;
• вертикальная гидроизоляция;
• горизонтальная гидроизоляция.

Отметка заложения ростверка может быть различной.

При залегании на участке крупнообломочных грунтов или песков средней и крупной фракции, можно опирать ленточный ростверк непосредственно на землю.

При залегании на участке пучинистых почв (глина, суглинок, супесь) придется предусмотреть демпфирующую прослойку. Она не даст грунту повредить ростверк при морозном пучении. Отметка заложения в этом случае назначается выше поверхности земли на 10–15 см.

Для обеспечения зазора можно использовать песчаную подушку, которая после застывания вынимается из-под конструкции. Также используют полистирол, его вынимать после завершения работ не нужно. При подборе заложения используют данные, полученные на этапе геологических исследований.

Буронабивной фундамент своими руками нуждается в такой защите как гидроизоляция. Вертикальная позволит защитить бетон ростверка от негативных влияний окружающей среды. Гидроизоляция такого типа обычно устраивается из обмазочных материалов.

Горизонтальная гидроизоляция необходима для разделения материалов с разными характеристиками. Ленточный ростверк в этом случае покрывается несколькими слоями рулонных материалов. Гидроизоляция позволяет предотвратить появление плесени и грибка при соприкосновении разных по свойствам материалов. Гидроизоляция необходима при кладке кирпичных стен на бетон, а также кладке стен из дерева и легких бетонов.

Свайно ростверковый фундамент своими руками прослужит долго, но для этого необходимо грамотно подобрать материалы, соблюдать технологию. Важным элементом обеспечения долговечности становится гидроизоляция. Особенно важно грамотно изготовить ленточный ростверк, который свяжет все опоры в единую систему.

domzastroika.ru

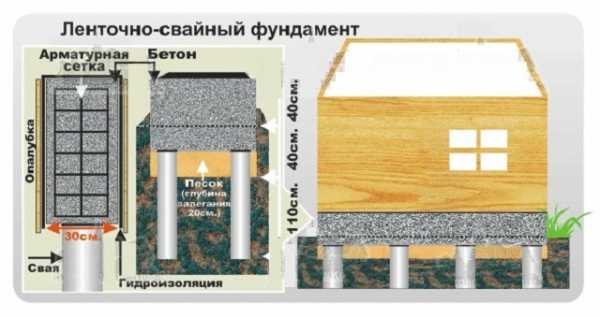

Свайно-ленточный фундамент своими руками — рекомендации

Свайно-ленточный фундамент своими руками

По своей сути свайно-ленточный фундамент является укрепленным аналогом обычного ленточного и чаще всего мелкозаглубленного фундамента. Он наиболее легкий в установке и подготовке, не требует привлечения специальной строительной техники, поэтому его можно легко и просто сделать своими руками с нуля. Главное – соблюсти все необходимые этапы и не пропустить ничего важного, и на таком фундаменте ваш дом может простоять очень долго.

В каких случаях нужен свайно-ленточный фундамент

Конструкция свайно-ленточного фундамента предусматривает заглубление в грунт и максимальное укрепление основы – ростверка, которым является верхняя лента фундамента.

В основном свайно-ленточный фундамент своими руками делают в таких случаях:

• тяжелый вес дома с использованием стен из камня и кирпича;
• подвижные пучинистые грунты;
• наличие под участком для строительства грунтовых вод, повышенная влажность земли;
• рельефная местность с уклоном.

Сваи расположены на глубине 1-2,5 метра, таким образом не дают разрушиться и наклониться зданию при любых погодных условиях.

Расчеты и предварительная подготовка

Самым важным моментом в заложении фундамента являются планирование его глубины и общая разметка территории.

Прежде всего, нужно ознакомиться с уровнем промерзания грунта, на котором будет происходить строительство. Так как любой тип грунта подходит для этого вида фундамента, он не играет особой роли. Когда известна глубина промерзания земли, можно рассчитать и глубину свай, которые будут заложены на 0,3-0,5 метра глубже этого уровня. Теперь можно приступать к расчетам количества свай, длины и ширины ленты. Для начала выбранный участок очищают и максимально выравнивают под уровень. Затем делается разметка с помощью арматуры, вбитой в землю, или же деревянных колышков, забитых по углам. Это выглядит так, как показано на фото н

fundamentt.com

Как сделать свайный фундамент своими руками

Построить здание на непрочных почвах задача не простая. Но, если устройство подвала не требуется, настоящей находкой станут свайные фундаменты. Простые виды свайного фундамента можно сделать и своими руками затратив в разы меньше материала по сравнению с фундаментами из бетона других типов. Давайте рассмотрим, как сделать свайный фундамент своими руками, узнаем основные принципы и приёмы этого процесса.

Содержание
1. Особенности свайного фундамента.
2. Выбираем вид свай.
3. Работы по устройству свайного фундамента своими руками.
3.1 Бурение скважин под сваи.
3.2 Устройство опалубки сваи.
3.3 Армирование сваи.
3.4 Бетонирование сваи.
4. Устройство ростверка для свайного фундамента.

Видео-версия статьи

Особенности свайного фундамента

Свая – представляет собой стержень или столб, который погружают (забивают, завинчивают, вдавливают) в грунт или изготавливают в заранее пробуренной скважине. Нагрузку от здания этот стержень передаёт на основание, упираясь в прочный грунт, а так же за счёт сил трения боковой поверхности (когда последний вид передачи нагрузки основной или единственный, то такие сваи называют «висячими»).

Бурение скважины под винтовые сваи

Свайные фундаменты обладают рядом положительных качеств: для них не нужен котлован, а значит отпадает необходимость в тяжёлой землеройной технике. По стоимости они дешевле массивных ленточных фундаментов. Но главный аргумент в пользу выбора фундаментов этого типа — несущие свойства почв:

• При слабом верхнем слое грунта необходимо передать нагрузку от здания на нижние плотные слои.
• В грунтах плотных и прочных применение свай сводит к минимуму трудоёмких земляных работ.

Другие виды фундаментов рассмотрены в материалах: деревянные фундаменты своими руками, фундаменты мелкого заглубления, столбчатые фундаменты и в материале о том, как заложить фундамент.

Выбираем вид свай

По способу погружения в грунт сваи делятся на забивные, набивные и завинчивающиеся (винтовые).

Забивные сваи в индивидуальном строительстве применяются редко, поскольку процесс требует применения специальных дорогостоящих механизмов.

Гораздо проще устроить сваи буронабивные. Для решения задачи, как сделать свайный фундамент своими руками — это, пожалуй, наиболее удачный выбор. Кроме того изготавливают их непосредственно в грунте поэтому не требуется перевозка готовых свай, что может оказаться довольно трудоемко из-за их длины и веса.

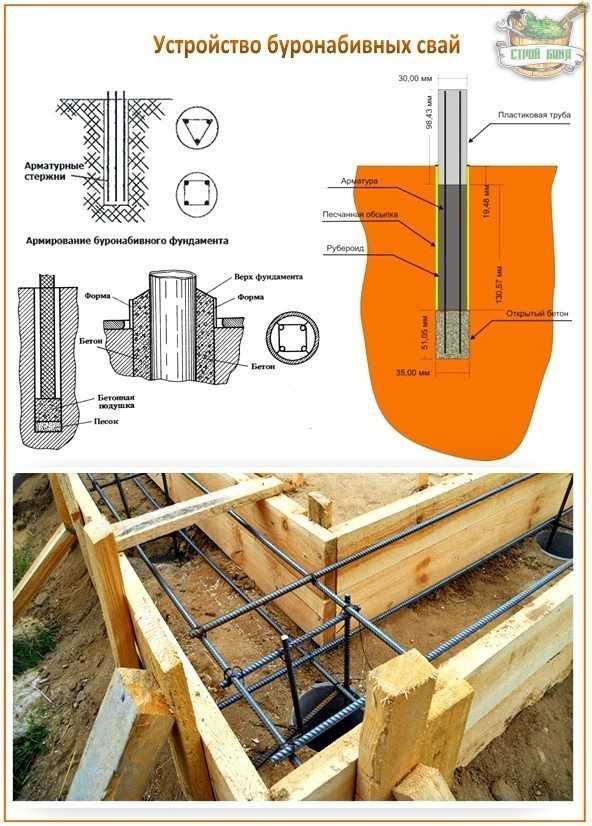

Работы по устройству буронабивного свайного фундамента своими руками

Устройство буронабивных свай включает следующие этапы:

Бурение скважин под сваи

Ручным бензиновым, или электрическим буром (см. фото 1;2.) бурим скважины диаметром 30 см и глубиной до 5 м.

Ручным или мотобуром бурим скважины под сваи

Стоит учесть, что расширение подошвы фундамента повышает несущую способность сваи в несколько раз. Для этих работ существуют особые буровые головки различных моделей, имеющиеся в свободной продаже.

Длина сваи должна быть достаточной чтобы:

а) пройти зону промерзания самое меньшее на 0,5 м;
б) пройти слабые слои и опереться на плотные слои грунта.

Устройство опалубки сваи

Для сыпучих почв из нескольких слоёв рубероида изготавливаем трубу по диаметру скважины, но на 200-300 мм длиннее. Эту своеобразную опалубку опускаем в скважину. Для опалубки отлично подойдёт и асбестоцементная труба.

Для опалубки под свайный фундамент отлично подойдёт асбестоцементная труба

Если опалубки не делать, то при заливке бетона цементное молочко будет просачиваться в грунт, что снизит прочность сваи. Кроме того, поверхность будет шероховатой, станет удерживать больше влаги и циклы замерзания-оттаивания будут быстрее разрушать сваю.

В плотных грунтах можно обойтись и без опалубки, установив её только в оголовке сваи (см. фото 3)

Армирование сваи

Для каркаса используем 3-4 арматурных стержня d 6-8 мм. Стержни в единую конструкцию скрепляем через 500-600 мм по высоте поперечинами или хомутами. Готовый каркас располагаем так, чтобы он вошёл в скважину на всю её глубину, а снаружи возвышался на высоту ростверка, за вычетом 2-3 см (защитный слой). Не забываем про защитный слой бетона для арматуры по высоте тела сваи: располагаем каркас не вплотную к опалубке, а с зазором 3-5 см.

Бетонирование сваи

Бетон укладываем в скважину слоями по 40-60 см с уплотнением вибратором или штыкованием. Процесс бетонирования сваи должен быть непрерывным. Застывший и свежий бетон в месте контакта не создадут цельного монолита, образуют так называемый «холодный шов», ослабляющий прочность конструкции почти как трещина.

Используем тяжёлый бетон с наполнителями из кварцевого песка и щебня твёрдых горных пород фракцией до 20 мм.

Устройство ростверка для свайного фундамента

Ростверк – часть фундамента соединяющая сваи в единый конструктив. Бывает ростверк заглублённый (полностью или частично) и не заглублённый.

Опалубка под ростверк

Ростверк — важнейшая составляющая в решении вопроса: как сделать свайный фундамент своими руками. Для устройства заглублённого, или частично заглубленного ростверка, копаем траншею между оголовками свай, по периметру строения и под внутренними несущими стенами. В траншее выполним уплотнённую трамбованием песчаную подушку. Поверх песка выполняем щебёночную подсыпку. Верх подсыпки должен быть примерно на уровне верха сваи.

Застилаем щебень рубероидом и сооружаем опалубку. Качественно, с укреплением, подпорками, без возможности выдавливания бетоном (см фото 4.). Изготавливаем и устанавливаем арматурный каркас ростверка (фото 5) соединяя его с выпусками каркасов свай. Арматура ростверка состоит из 4-х стержней, 2-х вверху, 2-х внизу, такого же диаметра что и для свай и поперечной арматурой с шагом 500-600 мм.

Бетон, по своей способности воспринимать нагрузки, прекрасно работает на сжатие, но слабо на растяжение (изгиб является сочетанием растяжения и сжатия) с разницей примерно в 30 раз. Поэтому при армировании ростверка (который работает на изгиб), между сваями особое внимание следует уделить нижней, растянутой его стороне, а над сваями и непосредственно около них, верхней, так же растянутой (за счёт сопротивления сваи).

Заливаем бетон (фото 6), уплотняя его вибратором.

Арматурный каркас ростверка

Незаглублённый ростверк выполняем аналогично, но траншею не устраиваем. Прямо на поверхности площадки сооружаем опалубку, в неё засыпаем песчаную подушку и далее всё по аналогии с заглублённым ростверком.

Промежуток между почвой и ростверком закрывается отсыпкой (отмосткой). Она не воспринимает нагрузки, а служит для предотвращения продувания ветром пространства под зданием, попадания туда мусора, снега и т. п.

Заливка бетона в ростверк

Бетон при застывании набирает прочность довольно длительный срок. Минимум через 7 суток он набирает только 70% расчётной прочности. Не следует начинать нагружать ростверк раньше этого времени. Ещё лучше, выждать 28 суток, по истечению которых бетон достигнет 100% проектной прочности.

Устройство фундамента – первый, но один из самых важных шагов в строительстве здания. И если вы представляете себе общие принципы и правила работы, сделать этот шаг вам будет вполне по силам. Главное — скрупулёзное отношение к делу.

chonemuzhik.ru
