Замена электропроводки в старом доме своими руками

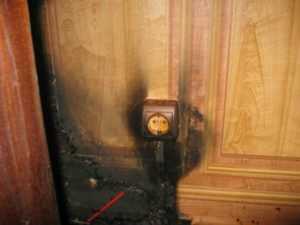

Одна из наиболее частых причин, заставляющих поменять электропроводку в частном доме – повышенное потребление электричества. Оно создаёт сильную нагрузку на провода, которые, как правило, к этому не готовы из-за физического износа.

Кроме того, замена проводки позволяет добиться более высокого уровня электробезопасности. В старом доме за годы эксплуатации проводная изоляция может разрушиться. В результате возникает опасная ситуация, которая вдобавок ко всему влечёт за собой дополнительные расходы на электроэнергию.

Замена электрической проводки в доме своими руками – задача довольно непростая, особенно если речь идёт о скрытой электропроводке. Однако эта задача выполнима, если человек способен разобраться в схемах. В противном случае лучше не испытывать судьбу и обратиться либо к хорошему частном электрику, либо в компанию, предоставляющую услуги по замене электропроводки.

Составление схемы

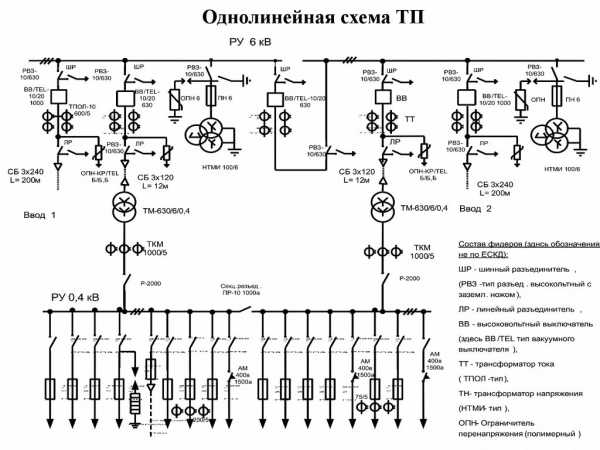

За основу схемы будущей электропроводки можно брать стандартные однолинейные схемы питания, которые находятся в свободном доступе в интернете. Основное правило тут заключается в следующем. В любую комнату дома от счётчика должны идти хотя бы две ветви – одна на цепи освещения, вторая на розетки.

Поскольку в частном доме, как правило, один санузел, то дополнительная система уравнивания потенциалов не требуется. То есть на схеме замены электропроводки следует обозначать только ветви к местам подключения (розеткам) и стационарным электрическим установкам.

Ещё одно важное правило, которое стоит помнить при замене электропроводки: не надо на схеме рисовать ветви на веранду, балкон или лоджию. Это грубое нарушение правил устройства электроустановок в жилых помещениях. Балконы, веранды и лоджии должны питаться от розеток, находящихся в других комнатах.

Желательно, если составленную схему одобрят электрики и организации, занимающиеся противопожарной безопасностью. Практика показывает, что схему замены электропроводки в частном доме лучше не нагружать мелочами типа подсветки потолка, удлинителя на веранду и т. п. Инспекторов подобные детали смущают, и в целом годный план может быть не принят из-за этого.

Наличие разрешительного сертификата на замену старой проводки, а также акт проведённых работ поможет хозяину частного дома дороже оценить его в будущем при возможной продаже.

Подбор кабелей

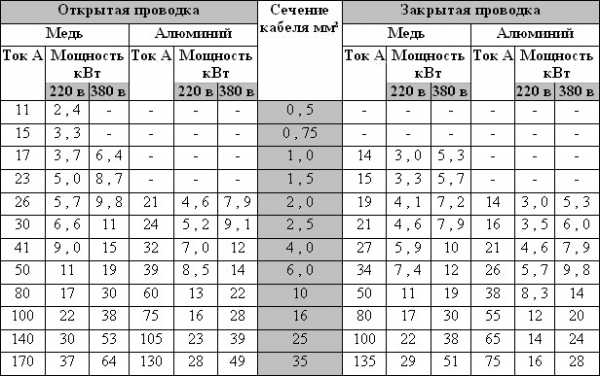

Подбор сечения кабеля – важнейшая часть подготовки к монтажу электропроводки. Чтобы сделать грамотный подбор, необходим предварительный расчёт: нужно сложить мощности имеющихся приборов и прибавить к сумме по 100 ватт на каждый используемый прибор. Затем следует поделить результат на 220. В случае если конечная цифра не превышает 15, можно использовать провода с реальным поперечным сечением 1,5 мм кв. А для розеток оптимальное сечение больше – 2,5 мм кв.

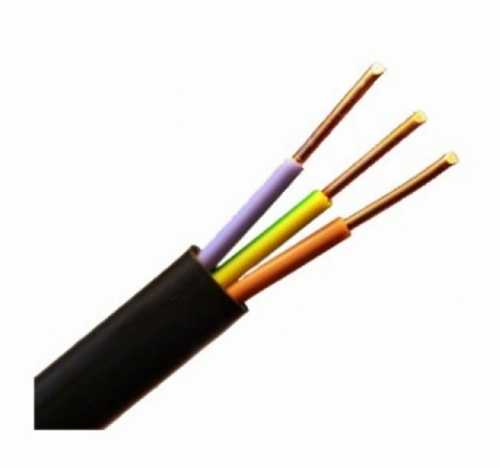

Что касается материалов, то сегодня в приоритете у домашних мастеров, решившихся на замену электропроводки доме, кабели из меди марок ВВГнг-LS и NYM. Первые характеризуются доступной стоимостью, а вторые – дополнительной изоляционной оболочкой, а также простотой разделки.

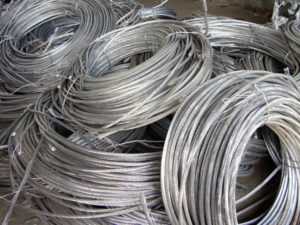

Кабели из алюминия также не воспрещается использовать для замены электропроводки, но сечение у них должно быть больше, чем у медных. А ещё жилы кабелей из алюминия имеют свойство ломаться на перегибах, то есть не очень надёжны. Обращая на это внимание, алюминий не рекомендуют применять внутри дома.

Также заранее стоит определить метраж проводов и кабелей, необходимых для замены. Для этого надо измерить расстояние от щитка до точки подключения с учётом всех углов, альковов и выступов, имеющихся в частном доме. Традиционно все повороты электропроводки выполняются строго под углом 90 градусов, и это тоже нужно иметь в виду при замерах. Полученные значения плюсуют между собой и прибавляют к сумме ещё как минимум 15 %.

Существует и упрощённый метод расчёта метража проводов и кабелей – площадь частного дома надо просто умножить на два.

Инструменты и оборудование

Помимо проводов и кабелей, придётся приобрести на замену и защитную автоматику для электропроводки – устройства защитного отключения и автоматические выключатели. Эти устройства подбираются на каждую группу проводов отдельно. На освещение подключают шестнадцатиамперный автомат, на розетки — автомат в 25 амперов, на бытовые приборы высокой мощности – автомат в 32 ампера. Отдельное устройство защитного отключения (с силой тока 63 ампера) следует установить также на вводе.

Непосредственно процедуру замены электропроводки в частном доме можно будет начинать, только когда будут приобретены все розетки, автоматы и осветительные приборы. При их покупке следует опасаться браков и подделок. Не будет лишним потребовать сертификат качества на товары.

Также стоит позаботиться о том, чтобы под рукой оказались все нужные инструменты. К примеру, для замены электропроводки в частном доме могут понадобиться:

долото;
перфоратор и несколько бетонных свёрл к нему;
паяльник;
фазоуказатель;
болгарка по каменным поверхностям;
пассатижи.

Сюда надо добавить набор отверток, который, наверняка есть у любого хозяина, уровень, карандаш. Могут потребоваться и другие инструменты.

Удаление старых линий

Сначала любой мастер, решившийся на самостоятельную замену электропроводки, должен удалить старые линии. Для этого отключается электричество на вводе в распределительном щитке. Затем все помещения освобождаются от предметов мебели, чтобы замене ничего не мешало. Старые кабели нужно полностью удалить, начиная с распределительных коробок. Обычно они без проблем вытягиваются со штроб, но если это не получается, то лучше оставить их на месте, хорошо изолировав с двух сторон.

Кстати, старые штробы допускается использовать для новой электропроводки в частном доме, если положение розеток и выключателей вас в целом устраивает. Если же нет, придётся штробить новые канавки по утверждённой схеме.

Монтаж новой проводки

Сразу стоит отметить, что замена электропроводки в частном доме должна осуществляться инструментами с изолированными рукоятями. А сам мастер обязательно должен надеть резиновые перчатки.

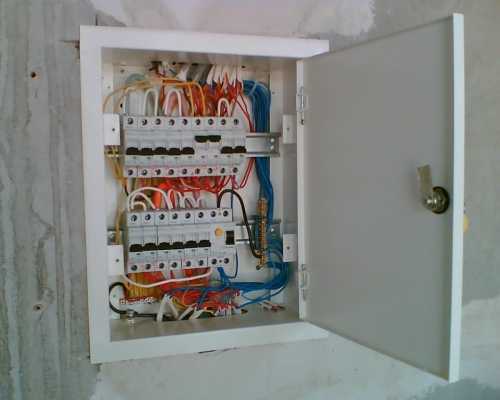

Обычно замена старой электропроводки в доме начинается с замены щитка и его установки на новом месте (если, конечно, старое не устраивает). В частных домах, как правило, не существует специальной ниши для щитка, поэтому его проще всего сделать навесным и прикрепить на дюбеля. Для щитка подбирается такое место, к которому всегда будет свободный доступ. Кроме того, владелец частного дома должен провести кабель типа ВВГнг 5*6 от старого места расположения щитка к новому и подсоединить его.

На следующем этапе замены электропроводки необходимо совершить такие действия:

подготовить стены и нанести разметку при помощи карандаша и уровня;
по разметке болгаркой внутри стены делаются штробы. Для штробления на значительной высоте стоит воспользоваться козлами или стремянкой. Техника исполнения в данном случае такова: вначале болгаркой обозначают края штроб, после чего выдалбливают всё остальное долотом;
далее следуют работы по замене кабелей в штробах. Для этого их разрезают на отрезки необходимой длины. На нужных местах кабели будущей электропроводки следует зафиксировать алебастром или специальными хомутиками;

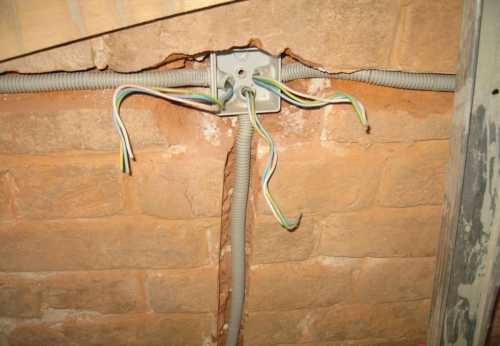

потом монтируются подрозетники и распределительные коробки. И здесь нужно принять решение, каким способом будут монтироваться провода непосредственно в них. Самым надёжным способом считается сварка, однако владельцы частных домов порой пренебрегают им – из-за дороговизны сварочных аппаратов и отсутствия навыков обращения с ними. Впрочем, есть простой выход, пользующийся успехом в среде домашних мастеров — использование при замене специальных клеммников;
в последнюю очередь монтируются розетки и выключатели, подсоединяется защитная автоматика в щитке-распределителе. После этого монтажные процедуры по замене электропроводки в частном доме можно считать законченными.

Замена устаревшей или ветхой электропроводки в деревянном доме проводится примерно по тому же алгоритму. Но здесь особое внимание нужно уделить пожаробезопасности. Поэтому специалисты советуют делать в частном доме из дерева открытую прокладку кабеля. Однако она может быть внутренней, если в дальнейшем планируется серьёзная отделка и обшивка стен. Внутреннюю электропроводку в частных деревянных помещениях обязательно размещают внутри труб или металлических рукавов. Это позволяет не только защититься от рисков возникновения пожара, но и от повреждений при высверливании отверстий.

Проверка новых линий

Когда вы смените проводку в доме, необходимо будет сделать проверку готовых линий. Здесь следует воспользоваться мультиметром и индикаторной отвёртки. С помощью такой отвёртки можно проверить напряжение в розетках и других конкретных электрических точках. А прозвонка мультиметром позволит более наглядно убедиться, что ни на одном участке электропроводки нет короткого замыкания. Если проверка не выявила никаких проблем, значит, замена проводки в частном доме прошла успешно, и можно приступать к штукатурке, шпатлёвке и иным отделочным операциям.

evosnab.ru

Замена электропроводки в доме – с чего начать – Свой дом мечты

В современных квартирах появляется все больше бытовых приборов: в наш быт прочно вошли посудомоечные машины, кофемашины, тостеры, обогреватели и прочие радости цивилизации. Зачастую в домах, построенных до 2000 года, электропроводка не приспособлена к такой усиленной работе, ведь часто случается, что множество электроприборов работают одновременно.

В некоторых случаях после приобретения новой квартиры или в момент модернизации уже имеющегося жилья появляется необходимость замены старой электропроводки на более мощную, если она не справляется с нагрузкой от современной бытовой техники. О том, с чего начать и как провести эти работы, данная статья.

Для начала следует провести анализ старых проводов и определиться со следующим:

Проверить наличие заземляющего контура на вашем участке. Если его нет, следует обратиться в местную управляющую компанию, чтобы они провели соответствующие работы для прокладки заземляющей системы. О том, как сделать заземление на даче, читайте в отдельной статье на нашем сайте.
Можно ли оставить часть старых кабелей в некоторых комнатах. Для спальни и гостиной полная замена электропроводки может не потребоваться, но если вы планируете установить теплый пол или дополнительную систему освещения и обогрева помещения, без демонтажа старых проводов не обойтись.
Сможете ли вы самостоятельно произвести электромонтаж или все-таки придется позвать специалиста. Замена электропроводки в доме дело несложное, но требует определенных знаний.

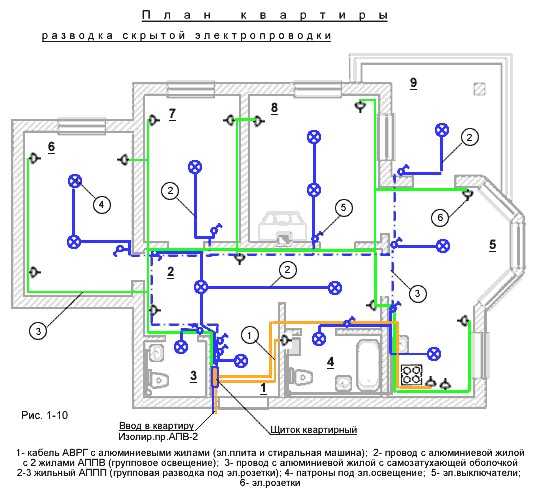

План или схема электропроводки

Следующим шагом будет создание предполагаемой разводки кабеля по стенам. Лучше сделать чертеж на бумаге или трафарет на стенах, чтобы не забыть. Также на этом этапе следует подумать о заземляющем контуре. Пример ниже.

Схема

После окончательных замеров можно перейти к следующему шагу.

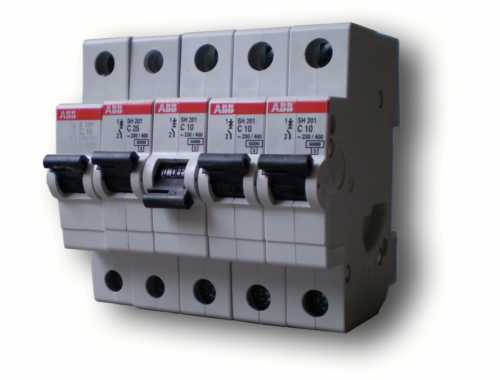

Как выбрать автомат?

Автоматический выключатель – предназначен для защиты жилых и производственных помещений от короткого замыкания, которое может вызвать быстрое поражение человека электрическим током. Принцип работы заключается в следующем: в обычной обстановке, когда функциональность приборов и кабеля находится в идеальном состоянии, выключатель пропускает через себя ток. Но, когда одно устройство резко выходит из строя или поступающий ток превышает номинальное значение, моментально срабатывает расцепитель автомата, и сеть размыкается.

Сеть

Обычно в квартирах, перед счетчиком, устанавливают вводный автомат. По одному выключателю на каждую комнату и отдельный автомат на электроплиту и осветительные линии.

Для правильного подбора автоматических выключателей на отводящие линии необходимо отталкиваться от сечения кабеля.

В том случае, если вы планируете установить один потребитель на защищаемой линии, следует подбирать ампераж, исходя из мощности прибора.

Таблица для подбора автоматов (максимальные значения занижены на 1 – 2 пункта для вашей безопасности).

Сечение кабеля	Ток, А, кабеля или провода
Количество жил –>	3	2	1
1,5	19	20	22
2,5	25	26	29
4	35	38	40
6	43	49,9	49

Как выбрать провод?

На рынке электротехнической продукции можно встретить огромное количество разнообразной кабельной продукции с сечением жилы от 0,30 мм2 и выше. Поэтому проводка в доме требует особого подхода.

За неправильным расчетом номинальной мощности всех электроприборов следует приобретение неподходящего провода, у которого начнут перегреваться жилы, что может привести к оплавлению оболочки, короткому замыканию и пожару.

Самым распространенным считается следующее сечение:

Для осветительных приборов используют 1,5 мм кв.
Для розеток (с заземлением и без него) применяют 2,5 мм кв.
Для остальных, более мощных устройств, используется 4 – 10 мм кв.

Для того чтобы правильно рассчитать и подобрать сечение кабеля необходимо провести предварительный расчет по формуле: Pобщая=(Р1+Р2+Р3)*0,8.

Р1+Р2+Р3 – мощность электроприборов, кВт. Поправочный коэффициент – 0,8. Для отдельных групп приборов может быть применено индивидуальное значение.

Удаляем старую проводку

Большинство наших домов относится к вторичному жилому фонду, поэтому в большинстве случаев электропроводка рассчитана на небольшие нагрузки, как правило, 1,5 кВт на одну квартиру. Сегодня, когда квартиры переполнены разнообразной техникой, минимально допустимой считается – 10 кВт. Поэтому после приобретения новой недвижимости стоит сразу посмотреть действующий план электропроводки в доме.

После изучения схемы, желательно ознакомиться с (ПЭУ) правилами устройства электроустановок.

Рассмотрим некоторые из них:

Все алюминиевые кабеля подлежат замене на медные.
Глухое заземление необходимо поменять на защитное.
Новые правила требуют современного разветвления проводов по группам.
Новый план разводки, с полной заменой всех деталей должен утвердить квалифицированный сотрудник энергонадзора.

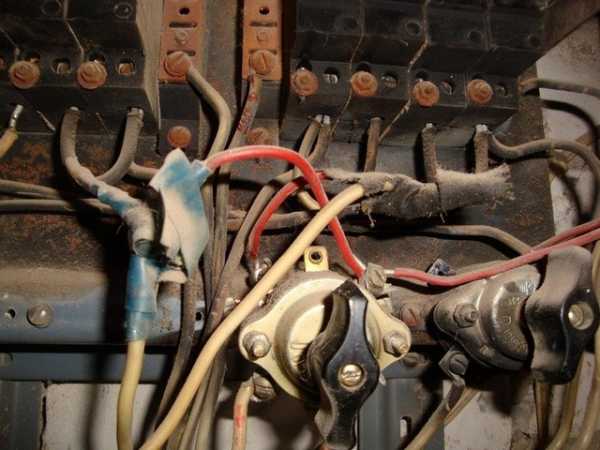

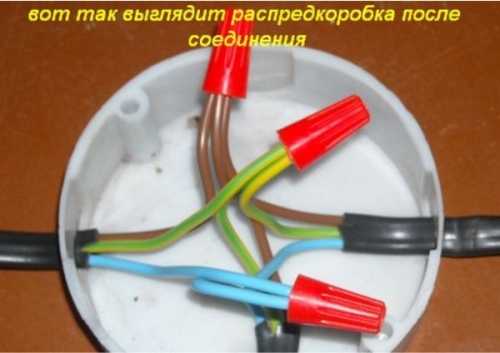

Провода в распредкоробке

После изучения соответствующей литературы приступаем к следующему шагу:

Берем заранее подготовленный план новой разводки.
Бросаем времянку, подключаемся напрямую к щитку для обесточивания квартиры.
Вручную удаляем старые кабеля. Для поиска скрытых и неработающих кабелей можно воспользоваться специальным устройством – детектором скрытой проводки.
Штробим и подготавливаем место для новой системы.
Устанавливаем розетки, разводки, выключатели.

Установка времянки

После отключения квартиры от электричества, потребуется подключить электроинструменты и хотя бы одну лампу для освещения. Иначе все работы придется проводить в светлое время суток, но как же быть с комнатами, дневной свет в которые не поступает (туалет, коридор)? Поэтому поступаем следующим способом:

Берем дощечку и закрепляем на ней колодку на один или два гнезда.
Покупаем или отрезаем гибкий кабель (КГ или ПВС) с сечением не меньше 4мм2.
Выворачиваем пробки или отключаем подводящий автомат.
Подключаемся к кабелю счетчика обычной скруткой.

В некоторых случаях понадобится разрешение на подключение времянки. Взять его можно в ЖЭКЕ или энергосбыте. Без разрешения можно получить большой штраф.

Прокладка новой проводки

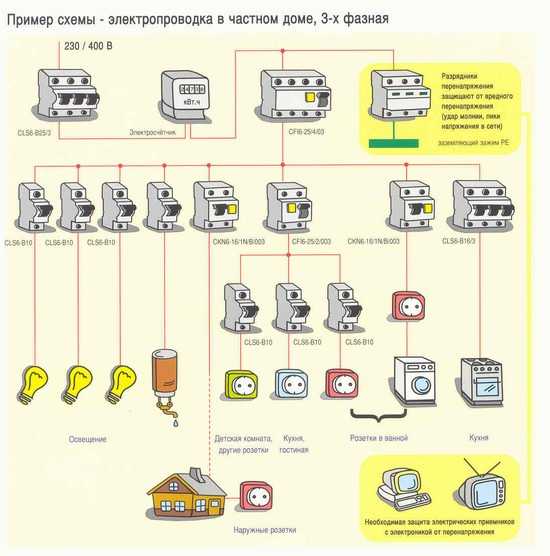

Монтаж новой системы электроснабжения рассмотрим на примере этой схемы.

Пример схемы

Для этого нам потребуется:

Провод.
Гофра или термостойкая трубка.
Автоматы, розетки, выключатели.
Запасные штробы и изогнутые зубила.

После удаления старой проводки приступаем к укладке новой. Для частных и небольших квартир подойдет однолинейная схема электроснабжения дома. Для этого необходимо нанести предварительный чертеж на стенах, следом приступаем к штроблению.

Обратите внимание! После прокладки новой электропроводки потребуется косметический ремонт помещения.

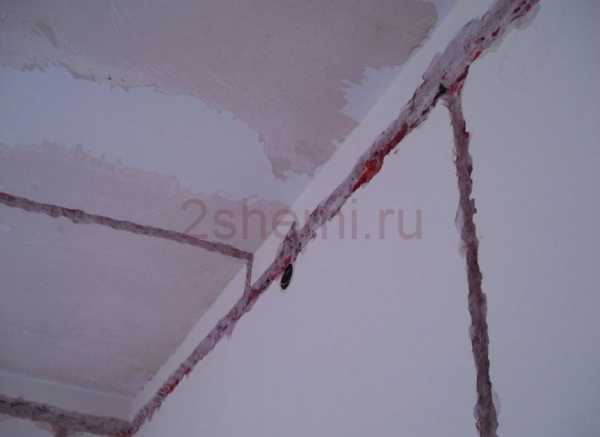

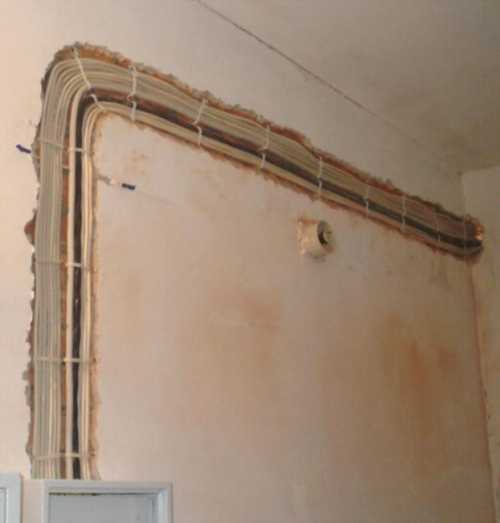

Выполнять штробление нужно, придерживаясь определенных правил.

Штробы должны проходить строго в горизонтальном или вертикальном направлении по отношению к полу, пересечение или движение наискосок запрещены.
Необходимо соблюдать расстояние от потолка и пола 15 – 20 см.
Глубина штробления не должна превышать 25 см.
Горизонтальный пробой несущих стен запрещен. Допускается только вертикальная обработка.

После того как штробы готовы, в первую очередь необходимо провести провод от распределительных коробок к счетчику. Для дополнительной безопасности, кабель можно поместить в специальную термостойкую ткань, гофру. Фиксацию стоит проводить с помощью алебастра каждые 1 или 1,5 м. Далее от заранее установленных распределительных коробок прокладывается провод к выключателям и розеткам.

Простейший прибор электроучета

Следующий шаг – магистральный кабель, в распаечных коробках соединяется с разводящими проводами. Стоит обратить внимание, что крепление необходимо проводить с помощью специального клеммника, а не обычной скруткой. Для того чтобы замена электропроводки в доме своими руками была более качественной и безопасной, следует проконсультироваться с профессиональным электриком. После соединения всех проводов переходим к основному электроснабжению и подключаем все розетки, люстры и выключатели. о том, как подключить люстру с двойным выключателем, читайте в отдельной статье на нашем сайте.

Заключительным этапом является подключение всей системы к прибору электроучета. Если у вас этот прибор старый, то его стоит заменить. Идеальным вариантом будет приглашение квалифицированного электрика, который поможет вам провести провода из подъезда в квартиру. Счетчик лучше установить в пластмассовый или металлический бокс.

При выборе счетчика обратите внимание: можно установить многотарифный прибор, чтобы впоследствии экономить на электричестве в вечернее и ночное время суток.

Проверка качества выполненных работ

Прибор мультиметр

Заключительным этапом будет проверка выполненной работы. Для этого необходимо обзавестись мультиметром и индикаторной отверткой, которая позволит осуществить контрольную проверку проведенной линии.

Мультиметр – это прибор для выявления напряжения, размером с большой мобильный телефон. В комплект входят также два щупа.

После проверки розеток и выключателей с помощью специальной прозрачной отвертки, далее необходимо при помощи мультиметра измерить напряжение в сети, это позволит избежать непредвиденного замыкания. Если в момент проверки прибор не нашел неисправностей, стены можно смело заделывать и переходить к основным декоративным работам.

Помните, в ванной комнате из-за повышенной влажности запрещено устанавливать розетки и выключатели без специального разделительного трансформатора или УЗО, а расстояние между проводами и отопительными батареями не должно быть меньше 50 см. К отопительной батарее относят также полотенцесушитель.

small-house.ru

Ремонт старой электропроводки | elesant.ru

class=»eliadunit»>

Два вида работ по ремонту электропроводки

Работы по электропроводке в квартире я разделяю на два основных вида.

полная замена электропроводки;

частичный ремонт электропроводки.

Полная замена электропроводки

Первый самый трудоемкий вид работ, это полная замена электропроводки. Обычно такие электромонтажные работы проводятся при капитальном или как минимум серьезном ремонте квартиры. Полная замена электропроводки, конечно же, самый эффективный способ избавиться от всех проблем связанных со старой электропроводкой. Но этот способ, зачастую, для многих неприменим. И причин этому может множество, начиная с его дороговизны, и заканчивая физической невозможностью проведения капитального ремонта квартиры. Что же делать?

Частичный ремонт электропроводки

Решить проблемы со старой электропроводкой поможет частичный ремонт электропроводки квартиры, без капитальных работ. Про ремонт старой электропроводки в квартире, и пойдет речь в этой статье. Этой статьей я планирую начать серию статей, затрагивающих именно ремонт электропроводки без серьезных капиталовложений, что называется — своими руками, в том числе включая третий вид работ по электропроводке, мелкий ремонт (ремонт розеток, выключателей и т.п.)

Итак, ремонт старой электропроводки в квартире, с чего начать. Начнем с диагностики.

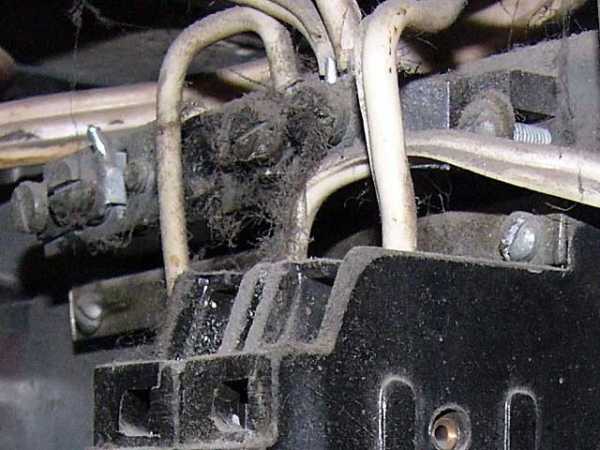

Как понять, что электропроводка нуждается в ремонте

В решении этого вопроса не нужно быть большим специалистом. Если вы не можете одновременно включить большинство бытовых приборов в квартире, без того, чтобы не отключился вводной автомат или не «выбило» пробку», однозначно означает, что ваша электропроводка устарела и не соответствует вашим потребностям. А если уж у вас было короткое замыкание в розетке, и розетка характерно почернела, диагноз однозначен, пора начинать ремонт электропроводки. С чего начать?

Определите, какая электропроводка у вас теперь

Важно! Перед описанием работ должен предостеречь, что любые работы связанные с электричеством, нужно проводить только при отключенном электропитании квартиры.

Итак, с чего начать. Конечно же, с начала, а именно с места, откуда поступает электропитание в квартиру. В зависимости от типа дома, это может быть этажный распределительный щит или отдельный, квартирный щиток или симбиоз этажного и квартирного щитков.

Для начала, откроем этажный щиток и найдем автоматы защиты, которые «отвечают» за вашу квартиру. Должен быть один аппарат, который отключает все электропитание квартиры. Это вводное устройство. Им может быть автомат защиты, тогда он располагается слева в ряду ваших автоматов, или рубильник, тогда он располагается отдельно вверху или внизу, хотя могут быть варианты.

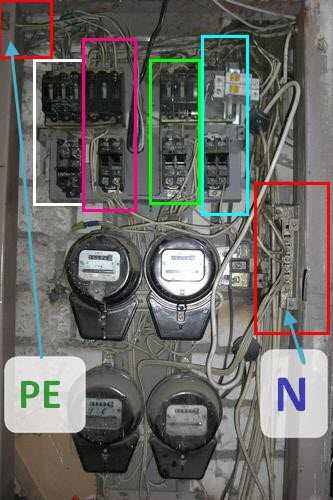

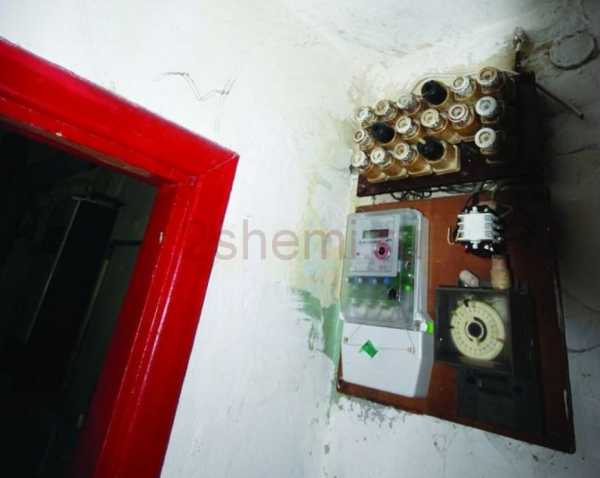

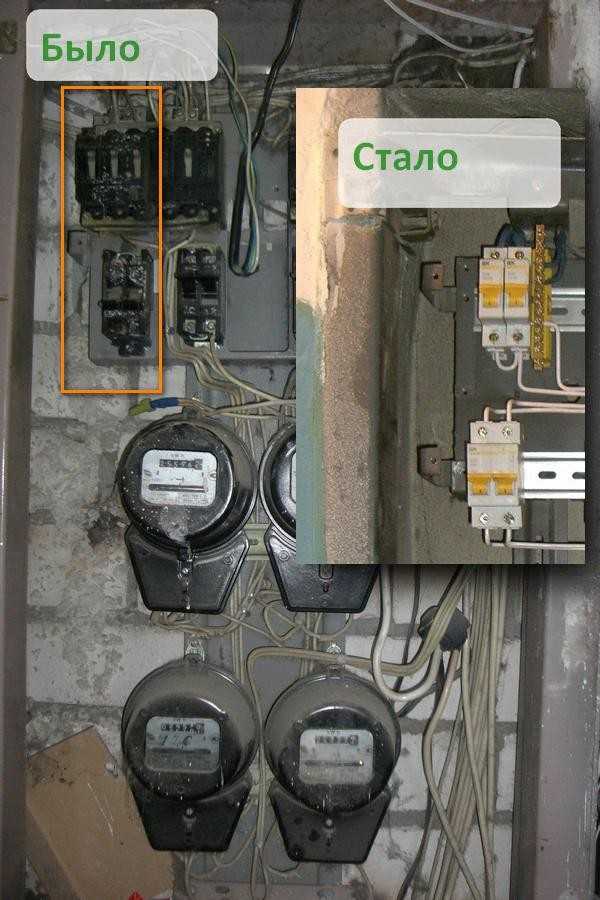

Фото старых этажных щитов

Заменить вводное устройство самостоятельно вам не удастся, так как нужно отключать электропитание всего (или части) подъезда, а это может сделать, только работник эксплуатационной организации. Но посмотреть номинал вводного автомата вы можете. Посмотреть и записать.

Идем далее. Смотрим, сколько автоматов защиты установлены для вашей квартиры. Их как минимум должно быть два. С электроплитой три. Один автомат это освещение. Второй автомат розетки. Третий автомат электроплита. Если у вас автоматов больше, то нужно определить какие автоматы, что отключают.

Примечание. Автомат защиты предназначен для защиты электропроводки от перенапряжения, короткого замыкания и простой коммуникации (включения, отключения электропитания).

Чтобы определить какие автоматы, что отключают, включите в квартире свет, включите в розетки осветительные приборы и простым отключением автоматов защиты посмотрите, что будет выключаться в квартире при последовательном отключении автоматов. Не пользуйтесь, для такой диагностики, сложными бытовыми приборами, чтобы избежать их порчи при резком отключении автомата.

Проанализируем ситуацию и определим, что делать дальше. Итак, после такой несложной диагностики, вы имеете схему своей старой электропроводки.

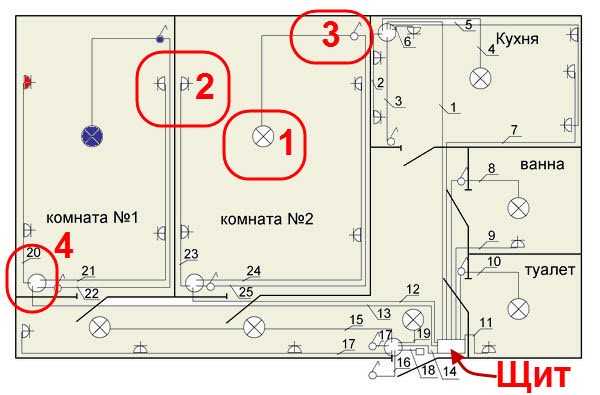

Она вполне может выглядеть так:

Определим этапы ремонта электропроводки.

Этапы ремонта электропроводки

На основе сделанной схемы старой электропроводки, можно составить план дальнейших работ.

Дальнейшие советы являются общими по ремонту старой электропроводки и должны корректироваться в зависимости от конкретной ситуации.

Замена вводных автоматов

Запланируйте замену вводного автомата и автоматов защиты групповых цепей. Так как мы не планируем замену старой электропроводки, то и автоматы защиты должны остаться. Только нужно поменять старые автоматы на новые. При этом не стоит сильно увеличивать номинал автоматов защиты. Если у вас на розетки в квартире установлен автомат защиты 16 Ампер, то не нужно менять его на 40 ампер. Это не решит проблему, «выбивания» автоматов. Скорее это создаст проблему, возможного отгорания контактов или как максимум пожара.

Если у вас установлен автомат защиты на освещение номиналом 10 Ампер, то и заменяя его новый автомат, номинал не меняйте. Если на розетки установлен автомат 10 Ампер замените его на 16 Ампер, а если стоит 16 Ампер, то 16 Ампер и оставите, не меняйте его на 25 Ампер. Поясню почему.

Номинал автомата защиты выбирается в зависимости от планируемой нагрузки в той части электросети, где он установлен. Часть электросети, которая отключается одним автоматом защиты, называется электрическая группа или групповая цепь (ГОСТ Р. 51628-2000).

Также в зависимости от нагрузки выбирается сечение проводов электропроводки. Так как электропроводка у нас не меняется, то взаимосвязь между номиналом автомата защиты, сечением проводов и планируемой нагрузкой изменить нельзя. Иначе, если у вас установлен автомат защиты на групповую сеть в 16 Ампер, то электропроводка выполнена проводами сечением 2,5 мм² (алюминий) и она рассчитана на мощность в 3,5 кВатт. Увеличив номинал автомата защиты до 25 Ампер, вы не сможете включать приборы мощностью 4,6 кВатт, автомат защиты будет «держать», но провода будут греться. Данные по расчетам зависимости сечения проводов от потребляемой мощности посмотрите ТУТ.

class=»eliadunit»>
Вывод: Нельзя бездумно увеличить номиналы автоматов защиты. Это не избавит от проблемы перегрузки групповой цепи квартиры. Что же делать?
Запланируйте дополнительные групповые цепи в квартире
В ремонте электропроводки все равно не обойтись, без дополнительных групповых цепей электропроводки квартиры.
Запланируйте дополнительные цепи электропроводки для оргтехники и отдельно для наиболее мощных электроприборов на кухне.
Для этого, от этажного распределительного щитка проведите дополнительные электрические кабели для питания группы розеток под оргтехнику и для электропитания бытовых приборов на кухне. Это позволит разгрузить уже имеющиеся групповые цепи квартиры, что избавит вас от «выбивания» автоматов.
Кроме этого дополнительная группа для оргтехники позволит ее правильно заземлить. Для заземления, новые цепи делайте трехжильными электрическими кабелями (фаза, ноль, заземление), а подключение заземляющего провода производите в этажном щите к шине заземления щита, отдельно от нулевой шины.
Каждую новую электрическую цепь подключите к отдельному, новому автомату защиты. Номинал автомата выберите 25 Ампер (около 3,0 кВатт). А так как новые цепи, скорее всего, будете прокладывать открыто, то можно поставить и автомат 30 Ампер (около 6,6 кВатт), кабель с сечением медных проводов 2,5 мм²это позволяет.
С дополнительными групповыми цепями определились, теперь немного об эстетике ремонта электропроводки.
Прокладка новой электропроводки
Для прокладки новых групповых цепей придется воспользоваться открытым видом электропроводки. Для придания проводки эстетичного вида спрячьте электрокабели в специальные электрокороба. Они продаются разных цветов, и вполне можно подобрать под ваш дизайн.
Новые розетки также выберете для открытой проводки. При этом, не ставьте по одной розетке на групповую цепь, чтобы потом пользоваться тройниками. Избавляйтесь от тройников. Устанавливайте единые блоки розеток для открытой проводки. Количество розеток в блоке выберите по потребности. Например, для рабочего места хватит блока из 4-5 розеток, а на кухню установите блок из трех-четырех розеток.
Не забудьте про мокрые зоны квартиры — ванной комнате. Ремонт старой электропроводки должен затронуть и ее.
Электропроводка ванной
В этой части хотелось затронуть тему электропроводки ванной. Если у вас в ванной комнате планируется или стоит стиральная машина (или любой другой мощный электроприбор), то к ее розетке нужно подвести отдельное электропитание прямо от квартирного или этажного щитка. Розетка обязательно должна быть заземлена, а после автомата ее защиты нужно установить УЗО (устройство защитного отключения) для защиты человека от поражений током из-за его утечки.
Номинал УЗО по номинальному (рабочему) току должен быть не менее номинала автомата защиты, после которого УЗО стоит. Номинал УЗО по току срабатывания должен быть 10mA (миллиампер), не больше.
Завершите ремонт старой электропроводки заменой старых выключателей и розеток.

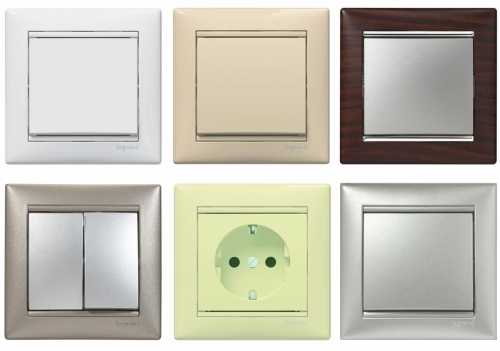

Замена розеток и выключателей
Завершите ремонт старой электропроводки заменой всех старых розеток и выключателей на новые.
Перед работой не забудьте отключить электропитание.
Снимите старую розетку;

Оцените качество изоляции проводов. При сомнениях в ее целостности наденьте на провода поливиниловые изолирующие трубки (кембрики).

Если розетки плохо держались, не поленитесь установить новые пластиковые подрозетники. Это дешево и надежно. После их установки на алебастр, розетки перестанут выскакивать из посадочных мест.

Остались четыре итоговых вывода
Ремонт старой электропроводки можно назвать удачным, если вы сделаете следующие работы
Замените вводной автомат и автоматы защиты групповых цепей на новые автоматы;

Дополните электропроводку квартиры новыми групповыми цепями, одной или двумя. Это разгрузит старую проводку и позволит дополнить проводку квартиры розетками с заземлением;

На розетки в мокрой зоне, поставьте УЗО;

Замените старые розетки и выключатели на новые. Это обновит клемные соединения и улучшит крепление розеток в посадочных местах.

Последнее примечание. Все цифровые выкладки в статье относятся к электропроводке при 220 Вольтовом питании и стандартной схемой питания TN-C-S.
На этом про ремонт старой электропроводки в квартире все!
©Elesant.ru
Другие статьи раздела: Электропроводка в квартире

class=»eliadunit»>
elesant.ru
Замена электропроводки в старом доме

Крепкого фундамента, стен и крыши недостаточно для комфортного проживания в доме. Необходимы эффективные коммуникации, в том числе электрические. Без этого не будет нормального освещения, а также не будет работать многочисленная бытовая техника.
В старом доме можно встретить настоящую путаницу кабелей. Электрическая сеть часто переделывается по много раз и адаптируется к текущим потребностям жителей. Поэтому чтобы чувствовать себя в безопасности, лучше заменить её всю.
Когда лучше заменить электропроводку
Электромонтаж наиболее легко выполняется во время капитального ремонта или реконструкции дома. Затем можно удалить все старые кабели и упорядочить их в соответствии с новым проектом. Если нет решения провести капремонт, тогда необходимо будет тщательно проверить сеть и решить, в какой ее части необходима замена или расширение.
Незначительные изменения в электрической схеме могут быть выполнены электриком, уполномоченным управлять монтажом электрооборудования. Замена или расширение требуют разработки в соответствии с действующими стандартами и их применением лицами, которые в дополнение к действующим правам имеют полномочия для окончательных измерений сети.
Мы можем модернизировать электрооборудование только тогда, когда уверены, что оно было сделано в соответствии с применимыми стандартами, есть подробная документация по проекту вместе с измерениями, и ее статус не вызывает никаких возражений. Если распределительное устройство, кабели и аксессуары имеют видимые повреждения, нет документации о том, как подключать отдельные контуры и нет измерений, тогда надо принять решение о ее полной замене, из-за безопасности. В старых домах, чтобы чувствовать себя безопасно, часто приходится заменять всю электросеть.
Мощность электрической сети
Когда начинаем заменять электрическую проводку, прежде всего вы должны внимательно изучить существующую сеть и узнать о ее основных элементах.
Лучше всего начать с электрического соединения, называемого кабельным — это электрические коробки или щитки), а также счетчик потребляемой мощности. Они могут быть снаружи или внутри дома. Кабель подключается к электрокоробке, соединяющей ее с сетью, которая может быть проложена в земле, на внешних стенах или воздушных линиях.
Стоит ознакомиться с контрактом, подписанным с поставщиком электроэнергии. Он содержит информацию о упорядоченной мощности нашего дома. Это очень важно, так как может оказаться, что после ремонта количество электрических устройств увеличится или им понадобится более высокая мощность (в современных хозяйствах мощных приборов полно — индукционная панель, нагреватель, бойлер). В этом случае вы должны обратиться в местную энергокомпанию за разрешением на дополнительную мощность.
Если не получите большей мощности, следует изменить планы оснащения дома дополнительным оборудованием. Вы также должны подать заявку на распределение мощности, если в старом доме нет установленного счётчика, часто приходится делать временное электрическое соединение, чтобы ремонт мог осуществляться свободно.
Распределительный щиток
Вторым важным элементом электрической проводки является главный распределительный щит. В этот момент мощность делится на отдельные электрические цепи и распределяется по кабелям вокруг дома. В нём также имеются предохранители, аварийные устройства и другие элементы, используемые для надлежащего обслуживания сети.
Во многих старых домах такие блоки были уже многократно переделаны. Вместо предохранителей мы можем найти в них более современные переключатели на увеличенный ток, дополненные выключателем остаточного тока. Последние защищают от поражения электричеством не только при непосредственном касании, например корпуса устройства в котором была повреждена изоляция, но также при касании провода или контактов в розетке или переключателе.
Работа выключателя утечки на землю заключается в сравнении тока протекающего в фазном и нейтральном проводниках, а при значительном различии — быстром отключении источника питания. Дифференциальный ток может также возникать в результате пробоя вызванного повреждением изоляции проводников или сыростью электрических устройств. Оно чаще всего применяется для старого оборудования, которое работает в условиях высокой влажности. Тогда переключатель может очень быстро отключить питание.
Распределительный щит должен быть подписан — на каждом предохранителе должно быть название цепи. Если заметны признаки выгорания, свободные провода без изоляции или неаккуратные доработки — не стоит его использовать, и на время обновления сети поставьте переносное распределительное устройство, что позволит обеспечить безопасную работу во время ремонта. Хорошо будет узнать выполнял ли предыдущий владелец дома обязательные (каждые 5 лет) измерения электробезопасности кабелей и аксессуаров.
Кабели и электрооборудование
Кабеля являются важной частью электромонтажа. Хотя теперь используется медь, старый алюминий все еще можно найти в двух или трёхэтажных домах, часто в сочетании с медью, что запрещено.
Даже если все провода заменены медными, может оказаться что они имеют слишком малое сечение проводников. Стоит обратить внимание имеют ли распределенные кабели три провода или только два (без заземляющего проводника) обеспечивающих безопасную и правильную работу электрических устройств. В последнем случае мы будем вынуждены заменить кабели.
Замена старых электрокабелей
Старые проводки в основном укладывались в трубы или установочные каналы. Если это так, замена старых кабелей новыми теоретически не должна быть сложной задачей. Новый шнур прикреплен к старому и втягивается в трубки, вытягивая старые, и, наконец, фиксирует их концы в распределительных коробках.
Однако возможность использования труб для ввода новых зависит от их технического состояния, диаметра и их маршрута (прямой или с изгибами). Если это металлические трубки с внутренней вставкой и необходимо добавить гораздо большее количество проводов, возможности их использования ограничены. Электрические принадлежности — штепсельные розетки, переключатели и выключатели также необходимо проверить. Их плохое состояние часто указывает на плохой статус проводки.
Расширение электропроводки
В настоящее время электросети — в дополнение к источникам питания, розеткам и лампам освещения — должны быть функциональными и безопасными. Когда мы принимаем решение о комплексной их реконструкции, нужно заказать проект, который будет включать все электрооборудование: электро-жалюзи, кондиционеры, садовые установки (освещение и розетки), автоматические ворота, нагревательные полы и т. д.
Расположение источников света и розеток должно быть согласовано с дизайнером интерьера, чтобы не получилось, что гнездо расположено за шкафом или выключатель света за дверью. Также можете рассмотреть возможность создания интеллектуальной системы управления приборами, которая дает множество опций и конфигураций с другими электроустройствами установленными дома. Электромонтаж стоит рассматривать ещё на стадии проектирования, так как последующие доработки всегда сложны.
Современная электротехническая установка
При планировании замены электрики стоит рассмотреть возможность электротехнической установки. В односемейных домах чаще всего она помещается в специально отведенное место, где все кабеля собраны вместе. Чаще всего это подвал, чердак или подсобное помещение. Такая установка состоит из:
проводка системы сигнализации и видеонаблюдения;
телевизионная установка разведенная по нескольким комнатам, где должны быть расположены телевизоры;
кабели для Интернета и телефонной сети — в дополнение к беспроводной сети, целесообразно принести телекоммуникационные кабели в нескольких местах, чтобы обеспечить большую безопасность и ускорить передачу данных.
Одновременная установка кабелей из электротехнических установок экономит время и деньги. Даже если вы пока не решили проводить мониторинг или установку телевизора в одной из комнат, стоит провести все необходимые сигнальные и силовые кабели во время ремонта. Их стоимость относительно небольшая, зато это сэкономит много работы, когда через несколько лет решите расширить сеть. При проведении работ необходимо контролировать способ прокладки кабелей перед их покрытием штукатуркой и обоями. Бывает, что из-за трудностей с прокладкой кабеля подрядчик разрушает конструктивные элементы или проводит провода не выдерживая соответствующие расстояния.
2shemi.ru
Замена электропроводки своими руками | Строительный портал
Причин, чтобы поменять электропроводку, может быть много. Первая и основная заключается в том, что схема проводки и свойства кабеля в советских домах не рассчитаны на большое количество мощной электротехники. А блага цивилизации все прибавляются и прибавляются в наших домах. Это не проходит бесследно. Алюминиевая проводка, сечение которой не рассчитано на суммарные мощности современных потребителей, начинает быстро выходить из строя, перегреваясь. Вторая причина – почтенный возраст проводки. Гарантийный срок эксплуатации провода составляет 20 лет. После этого начинается быстрое разрушение изоляции, что приводит к искрению и короткому замыканию. Третья причина – отсутствие заземления в старой проводке. Все это в совокупности может сподвигнуть на капитальный ремонт и замену электропроводки, что влечет за собой колоссальные растраты. Но не стоит отчаиваться. Чтобы можно было сэкономить на работе специалистов, мы расскажем, как происходит замена электропроводки своими руками.
Меняем старую электропроводку или прокладываем новую
Схема новой электропроводки
Покупаем провода, щиток, распредкоробки, УЗО и автоматы
Устанавливаем распределительный щиток
Монтаж скрытой электропроводки
Монтаж электропроводки в кабель-каналах
Замена электропроводки своими руками: видео – инструкция

Меняем старую электропроводку или прокладываем новую

Сразу хотелось бы отметить, что заменять проводку частично не имеет никакого смысла. Если уж решились менять, то менять полностью, до самого щитка, с заменой всех розеток и выключателей. Есть только одно исключение – временная мера. Если произошел обрыв провода в конкретном месте, и Вы не собираетесь делать ремонт, то вполне возможны ремонт и замена электропроводки только на этом участке.
Перед тем как приступать к замене проводки во всей квартире или доме, необходимо разузнать схему ее прокладки. Ведь может быть так, что никакой «замены» старой на новую не получится, а придется отрезать старые магистрали и полностью делать новую разводку. Это зависит от того, каким образом была реализована старая проводка.
В некоторых типовых домах проводка расходится в разные помещения по полу в специальных штробах, выполненных на заводе. Сверху уложен деревянный или паркетный пол на лагах. К выключателям и розеткам провода поднимаются либо под штукатуркой, либо в штробах, либо в пустотах перекрытий. К осветительным приборам – в пустотах перекрытий. Если Вы не собираетесь срывать напольное покрытие, то о замене проводки придется забыть. Необходимо будет «отрезать» ее и проложить новую к приборам и потребителям другим, более доступным способом.
Если проводка изначально проходит в штробах стен, то заменить ее не составит большой головоломки, но попотеть придется, чтобы выудить ее из штукатурки.
Замена открытой проводки – самая простая работа. Возможно, даже не придется делать ремонт.
После того как выяснили, какими путями проводка идет по квартире, можно определиться, какие уже готовые штробы или места установки распредкоробок мы можем использовать при замене электропроводки, а какие нет.

Схема новой электропроводки
Полная замена электропроводки начинается с составления новой схемы разводки. Для начала определяемся, каким способом будем монтировать проводку: открытым, закрытым или комбинированным (в кабель-каналах). Далее необходимо начертить на бумаге план квартиры, указать на нем места, где стоит бытовая техника, где планируется установка розеток и выключателей, осветительных приборов, где понадобятся распредкоробки.
Розетки следует монтировать в тех местах, где стоят мощные электроприборы. Их количество для жилых комнат рассчитывается по такому правилу: на каждые 6 м2 помещения должна приходиться 1 розетка. Это правило не работает для кухни: в ней должно быть не менее 3 розеток на 6 м2. Ведь вспомните, именно на кухне сосредоточено наибольшее количество техники: холодильник, морозильная камера, микроволновая печь, индукционная плита, электрочайник и другие. Кстати, для электроплиты требуется отдельная розетка с силовым кабелем не менее 4 мм2, может понадобится и 6 мм2, это зависит от мощности плиты. Все остальные розетки на кухне лучше расположить рядом со стационарно установленной техникой.
Высота установки розеток строго не регламентируется. Можно устанавливать на расстоянии 20 – 30 см от пола, а можно и выше – 80 см или 1 м. Это зависит от удобства. Единственное ограничение – нельзя монтировать розетки слишком близко к полу, иначе во время затопления могут возникнуть проблемы. В туалете установка розеток запрещена, в ванной – разрешена только через специальный распределительный трансформатор.
Выключатели устанавливаются сразу при входе в помещение возле двери, не ближе 15 см от дверного проема. Чтобы дверь не мешала им пользоваться, монтируют его со стороны притвора, а не петель. Высота выключателей также строго не регламентируется, кто-то устанавливает на 0,9 м от пола, кто-то 1,5 м – как кому удобнее.
Для каждого помещения необходимо просчитать суммарную мощность электроприборов.
Таблица мощностей электроприборов.
Если в одном помещении стоит много мощных приборов, к ним необходимо подвести отдельные линии с автоматами отключения.
Смотрим по схеме расположения розеток и выключателей, где нам будет удобно разместить распредкоробки, чтобы они были доступны. Наносим их на план. Направление прокладки провода должно быть строго вертикальным или горизонтальным, не допускается укладка по диагонали или под другим углом, кроме 90°.
Далее разбиваем потребителей по группам, например:
Группа «розетки».
Группа «освещение» – отдельно для двух половин квартиры.
Группа «кухня», где будут располагаться розетки для мощных приборов.
Группа «мощные потребители» – индукционная плита, бытовой кондиционер и т.д.
Группа «опасные мощные потребители», как например, джакузи, ванная комната и другие.
Для каждой планируем отдельные силовые кабеля. Это должно быть указано на схеме: тип, сечение, материал.
Проверяем последний раз схему, проходимся по комнатам, прикидываем. Если довольны результатом, то наносим расположение объектов на стены и потолок. Если планируется скрытая проводка, то для этого придется удалить все отделочные материалы, очистить стены и на них чертить маркером или простым карандашом линии прокладки кабеля, места установки распредкоробок, розеток и выключателей. Теперь идем покупать материалы.

Покупаем провода, щиток, распредкоробки, УЗО и автоматы

Если Вас интересует вопрос, сколько стоит замена электропроводки, то давайте попытаемся обсудить его. В первую очередь это зависит, сами Вы будете ее делать или нанимать электриков, а затем строителей, чтобы заделать работу электриков. Второй момент – каким способом планируете делать прокладку. Если в кабель – каналах, то особо пыльной работы не будет. Придется только потратиться на материалы. Если собираетесь делать скрытую проводку в штробах, то это самый затратный и грязный вариант.
Стоимость замены электропроводки своими руками зависит от размеров квартиры и количества материалов, которые необходимо приобрести. В среднем только на провода, розетки, выключатели и другие сопутствующие материалы придется потратить около 700 у.е.
Провода. Для прокладки кабеля к осветительным приборам приобретаем трехжильный медный провод ВВГ 1,5 мм2 сечением. Длину рассчитываем так: измеряем все отметки, которые мы сделали на стенах и потолке и добавляем по 10 – 15 см на каждую промежуточную распредкоробку и выключатели. Для прокладки проводки для розеток покупаем трехжильный кабель ВВГ 2,5 мм2 сечением. Длину рассчитываем так же. Для электроплиты понадобится ВВГнг 5*6 – пятижильный провод 6 мм2 сечением.
УЗО и автоматы. Сразу разграничим эти понятия.
УЗО – устройство защитного отключения, необходимо для защиты от токов утечки.
Автомат отключения используется для защиты от коротких замыканий.
Можно использовать дифференциальные автоматы, они выполняют функции обоих устройств сразу.
Для группы «розетки» приобретаем УЗО на 30 мА класса А и автомат на 16 – 20 А.
Для группы «освещение» – автомат на 10 А. Этого будет вполне достаточно.
Для группы «мощные приборы», «кухня» и «опасные мощные приборы» – автоматы на 25 А и УЗО на 30 мА.
Распредкоробки покупаем в необходимом количестве, исходя из схемы.
Розетки и выключатели подбираем в зависимости от того, открытая или скрытая будет проводка, а также из эстетических соображений. Они могут быть встроенными или накладными. Можно купить выключатели с подсветкой для некоторых зон, например, коридора или прихожей. Но это по желанию.
Электрощиток можно приобрести металлический, а можно и пластиковый. Размер щитка подбираем в зависимости от количества автоматов и УЗО, которые будем подключать. Есть щитки на 2 автомата и до 16 и более штук. Берем щиток с запасом для 2-х автоматов, на всякий случай, если в процессе последующей эксплуатации нам понадобится создать отдельную линию для еще одного мощного прибора.
СиЗы – соединительные изолирующие элементы для соединения проводов в распредкоробках. Покупаем с избытком.
Понадобятся еще изолента и дюбель-гвозди, саморезы, гофра, клипсы для гофры и другое.
Можно переходить к монтажу.

Устанавливаем распределительный щиток
Замена старой электропроводки начинается с установки нового щитка. В новостройках для него предусмотрена специальная ниша, к которой подведен силовой кабель. В таком случае необходимо лишь установить в него все автоматы и УЗО, закрепить его в нише и подключить к кабелю.
Если дом старый, то щиток следует сделать навесным. Для этого подбираем удобное место, чтобы иметь к нему свободный доступ. Вешаем щиток на дюбеля. Так как в квартиру у нас провод не заведен, то бурим в стене отверстие и протягиваем кабель ВВГнг 5*6, подключаем его к щитку в подъезде.
Внутри стандартный щиток выглядит так: вверху – клеммы ноль, внизу – земля, посередине – автоматы. Зачищаем вводной кабель, подсоединяем синий провод к нулю, желтый – к земле, а белый – к верхнему контакту на автомате, там же устанавливаем перемычку к соседнему автомату. Провода ВВГнг 3*2,5 и ВВГнг 3*1,5 подключаем так: фазу – к клемме автомата внизу, ноль и заземление – так же, как и вводной силовой кабель.
Если будут использоваться УЗО, то сначала фаза и ноль подключаются к УЗО и только затем идут на автомат и нулевую клемму.
Теперь можем переходить к монтажу проводки.

Монтаж скрытой электропроводки
Скрытая электропроводка может быть проложена в штробах, пустотах перекрытий, под напольным покрытием, за гипсокартоном или под штукатуркой.
Прокладка кабеля в штробах и под штукатуркой – самый пыльный вариант. Иногда, чтобы не огибать все стены, провода ведут по полу. Но в таком случае понадобится полностью демонтировать старое напольное покрытие и класть новое.
Для выполнения штроб в стенах из бетона или кирпича понадобится штроборез или на крайний случай болгарка с алмазным диском и перфоратор с алмазной коронкой. Работать необходимо в респираторе и очках, так как пыли будет очень много.
Важно! Учтите, что штробление бетонных панельных перекрытий в типовых панельных домах для прокладки электропроводки запрещено постановлением Правительства Москвы № 508-ПП от 25.10.2011
Глубину штроб делаем исходя из того, что слой штукатурки сверху не будет превышать 10 мм. Ширина не ограничена. Места для распредкоробок и розеток вырезаем с помощью специальной коронки.
Если есть возможность прокладки кабеля в пустотах перекрытий, то стараемся так и делать, чтобы не нарушать целостность стен и потолка. Особенно это касается кабеля освещения, так как чаще всего он находится в пустотах плиты, выступающей потолком в вашей квартире.
Когда все штробы будут готовы, согласно предварительно выполненной схеме прокладываем провода в необходимом количестве и требуемого сечения. Для этого разрезаем их на отрезки необходимой длины. Иногда для удобства их протягивают через гофру, чтобы затем было легче произвести замену участка без нарушения отделки стены. Иногда пучок проводов стягивают специальными хомутиками и присоединяют к стене крепежными элементами.
В распредкоробках производим соединение проводов с помощью СиЗ, закрываем их крышкой. Устанавливаем розетки и выключатели. Подсоединяем провода к контактам. С помощью тестера проверяем работоспособность системы. Если все хорошо, можно вызывать электрика для подключения электричества от силового щита.
Затем все штробы следует заделать штукатуркой. Для однокомнатной квартиры на подобные работы по замене электропроводки цена в электромонтажных компаниях начинается от 300 у.е. Обычные строительные бригады могут запросить меньше – около 120 у.е.
Если прокладывать провод под гипсокартонными панелями, то технология другая – необходимо обязательно спрятать провода в гофру, прикрепить ее к стенам клипсами.

Монтаж электропроводки в кабель-каналах
Этот способ намного легче предыдущего, менее пыльный, но и менее эстетичный в местах подвода проводки к выключателям и розеткам. В закупку материала необходимо включить плинтуса с кабель-каналами и короба для подвода к потребителям. Подключение щитка не отличается.
Согласно разработанной схеме закрепляем плинтус к полу. От него ведем короба к розеткам и выключателям. В них укладываем провода. Если требуется установка внешних распредкоробок, монтируем их и соединяем внутри провода с помощью СиЗ.
Все розетки и выключатели будут накладными, закрепляем их к стенам и заводим внутрь провода, соединяем. Проверяем тестером и приглашаем электрика. Вот и все. Затем закрываем плинтуса и короба. Никакой другой отделки не нужно.

В основном способ монтажа электропроводки в кабель-каналах используется в местах, где нет возможности выполнить скрытую проводку и в офисных и коммерческих помещениях. Но на самом деле у него есть неоспоримое преимущество. Если понадобится ремонт проводки или подключение дополнительной группы, не потребуется делать ремонт и долбить стены. А что касается эстетики: современный рынок предлагает кабель-каналы и короба самых разнообразных расцветок, способных не только не нарушить интерьер, но и дополнить его.
Все для замены электропроводки, в том числе и диф автоматы, УЗО, автоматические выключатели, вы можете найти тут, в интернет-магазине электрики 220pro.ru.
Замена электропроводки своими руками: видео – инструкция
strport.ru
Замена старой электрики в квартире своими руками
Для обеспечения комфортного проживания человека на современном уровне требуется все большее потребление электроэнергии. Но повышенное энергопотребление подразумевает увеличение нагрузки на электропроводку, которая в подавляющем большинстве случаев не рассчитана на суммарную мощность подключаемых электроприборов.
Быстрый темп человеческой жизнедеятельности зачастую требует одномоментной работы множества приборов в доме, без возможности их подключения в разное время для равномерного распределения нагрузки. Поэтому, чтобы обеспечить надежную и бесперебойную функциональность всего электрооборудования в доме старую электропроводку необходимо заменить.
Причины замены электропроводки
Повышенное потребление электроэнергии, является одной из причин, по которой планируется и производится обновление электропроводки, или, как говорят в народе – замена электрики.
Мастер устанавливает новую проводку
Хотя это не основная причина, и ввиду дороговизны ремонта электропроводки, даже производимого своими руками, пользователи ищут способы оптимального распределения нагрузки на старые провода.
Например, замена электросчетчика на двухтарифный и использование электронагревателей, стиральной машины, мощных кухонных электроприборов ночью позволит снизить расходы на уплату за электроэнергию, и автоматические выключатели не будут выбивать из-за перегрузки.
Разнообразие двухтарифных электросчетчиков
Такие мощные электроприборы как холодильник, бойлер, кондиционер остаются включенными в сеть практически круглосуточно, потребляя электроэнергию. Но, покупая энергосберегающие модели и устанавливая экономичные режимы, можно снизить потребление электроэнергии и нагрузку на сеть.
Замена проводки ради электробезопасности
Но, на чем действительно экономить нельзя – так это на электробезопасности. Изоляция на старых проводах разрушается, что приводит к значительным утечкам электрического то
infoelectrik.ru
Замена электропроводки в квартире | ehto.ru
Замена электропроводки в квартире не представляет сложности, если в квартире никто не живет. А как аккуратно сделать замену электропроводки в жилой квартире. Об этом эта статья.
Если с монтажом новой электропроводки в новостройке все понятно, и в этой работе нет особых проблем, то с заменой старой электропроводки есть вопрос. Что делать, если вы ограничены во времени или средствах. Скажу по практике, большинство работ по замене электропроводки именно такие.
Поэтапная замена электропроводки в квартире
Начинаем, как всегда, с самостоятельного проекта новой электропроводки. На плане квартиры наносим все будущие розетки квартиры, разбиваем проводки на группы, разделяем группы освещения и группы розеток (силовые группы). Приборы одной группы должны потреблять не более 2500Вт, мощности. Исключения составят группы электроплиты, бойлера и другим мощным потребителям (если они планируются).
Старая трассировка электропроводки
После плана, вам придется точно определить трассы старой электропроводки. Как это сделать, поможет статья: Как найти скрытую электропроводку. Найденные трассы, позволят провести новую электропроводку не повредив старую.
Общий принцип замены электропроводки, таков. Мы делаем новую электропроводку квартиры, не трогая старую. После готовности новой электропроводки делаем переключение со старой схемы на новую и только после этого демонтируем старую электропроводку.
Монтаж электропроводки по новой схеме
Не трогая старую электропроводку и сверяясь с ее найденными трассами, делаем монтаж новой электропроводки. Если вы решили сделать открытую проводку в коробах, то прокладываете короба, если вы планируете скрытую электропроводку, то штробите стены. При штраблении и сверлении стен помните о трассах старой проводки, и максимально соблюдайте правила электробезопасности и по возможности отключайте электропроводку в комнатах, где работаете.

Проложите проводку по новой схеме. Расключите распаячнные коробки используя доступные соединения проводов или разъемы WAGO. От этажного щита протяните новый питающий кабель. Если есть возможность, установите квартирный щиток.
По готовности, новую электропроводку нужно проверить. Делается проверка до установки розеток и до изоляции соединений в распределительных коробках. Если у вас небольшой опыт работы с электротоком, то для проверки вам нужен понижающий трансформатор 220/24 Вольта. Подойдет 220/12 или 220/9 Вольт. Для проверки будут нужны и соответствующие лампочки.
После полной проверки новой электропроводки,
Заизолируйте (если нужно) все соединения в коробках.
Коробки закройте.
Штрабы (борозды в стене) заделайте раствором.
Короба закройте.
Теперь можно переключить электроснабжение квартиры на новую схему. Для этого
Отключите вводной автомат:
Отсоедините питающий кабель старой электропроводки от вводного автомата;
Подключите на его место новый питающий кабель. При этом все автоматы должны быть выключены;
Включите питание и по одному включайте новые автоматы защиты, тем самым запитывая новые групповые цепи квартиры.
Не забудьте, к новой электропроводке заменить электрический счетчик.
Было бы отлично, если замена электропроводки в квартире завершилась заменой старого вводного автомата защиты на новый. Но для этого вам нужен штатный электрик организации отвечающей за обслуживание электрики вашего многоквартирного дома, потому что придется отключать электропитание вашего подъезда или его части.
©Ehto.ru
Статьи по теме
Похожие посты:

ehto.ru
