как сделать для распашных гаражных конструкций, фото и видео

С началом застройки участка возникают вопросы ограждения своей земли и дома от проникновения чужаков. Вместе со строительством забора приходится решать, как сделать засов на ворота надежным и удобным. Если есть калитка, на нее ставится сложный покупной замок, открывающийся с двух сторон.

Засов на воротах с проушиной для замка

На ворота достаточно установить простые запоры изнутри. При желании защитить дачу, где длительное время никого нет, засовы и щеколды следует оборудовать дополнительными простыми замками.

Вернуться к оглавлению

Содержание материала

Что лучше выбрать – самодельные или покупные гаражные засовы

Купить засов можно в магазине. Его цена будет варьироваться в зависимости от модели. Но можно сделать и самостоятельно.

Самодельные конструкции засовов отличаются простотой и малой стоимостью.

Обычно для их создания используют обрезки металла, оставшиеся после строительства забора, гаража. Условно их можно разделить на:

фиксаторы;
задвижки;
засовы;
шлагбаумы.

Все они надежные, но имеют один недостаток – открывать их можно только изнутри. Если делать доступ с помощью тросиков снаружи, увеличивается доступность открытия запора для посторонних.

Такой засов украсит любые деревянные ворота

При необходимости открывать ворота снаружи лучше поставить покупной ригельный замок.

Вернуться к оглавлению

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

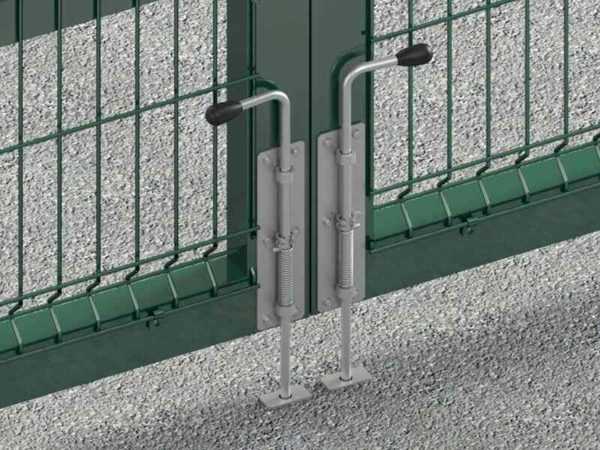

Классические вертикальные штыри для ворот — на фото ниже.

Подойдут и для откатных, и для распашных ворот

Повысить надежность вертикального засова можно обычным навесным замком. Для этого достаточно ручку загнуть кольцом. Вторую петлю под замок приварить к верхней части пластины с кольцами или непосредственно к каркасному профилю ворот. Калиброванный прут надежно удержит ворота от смещения – открывания. Замок не позволит посторонним быстро открыть фиксатор.

Изготовление засовов на ворота своими руками может быть и другой конструкции, более сложной и красивой. Все зависит от умения и желания хозяина работать с металлом.

Чертеж для изготовления нижнего засова своими руками

Для замка на середине крайней стойки откатных ворот понадобятся:

4 уголка;
пластина;
заклепка;
навесной замок;
8 саморезов.

Из инструментов следует приготовить:

дрель;
шуруповерт;
2 сверла;
молоток.

Меньшее сверло — диаметром чуть больше толщины заклепки. Им делается отверстие в 2 уголках и с одной стороны пластины. В отверстие вставляется заклепка таким образом, чтобы пластина была между уголками, и развальцовываются торцы молотком. Когда петли прикручиваются к стойке ворот, пластина должна находиться между ними и вращаться вокруг заклепки.

Второй конец пластины заходит между уголками на колонне забора. Все 3 детали просверливаются под диаметр дужки висячего замка и закрываются на него. К профилю уголки прикручиваются саморезами. Снаружи крепеж не видно, и открутить его нельзя.

Вернуться к оглавлению

Запоры для распашных ворот

Навесной замок обеспечит дополнительную защиту

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Двухстворчатые конструкции требуют вложить в них больше труда.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

При закрытии распашных ворот из профнастила только на штыри можно обойтись одним висячим замком.

Установить прутья длиной до поперечного профиля каркаса.
Ручку прикрутить, нарезав в отверстии резьбу.
Выше ручки приварить трубку до самого верха проката, точнее, поперечной балки.

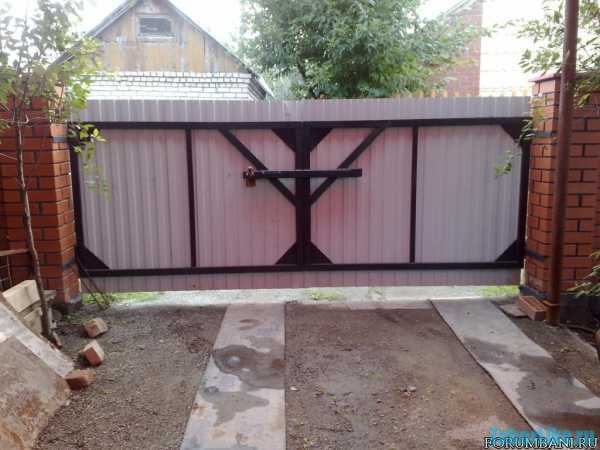

На горизонтальных профилях установить засов с петлей под замок на конце. Он должен запирать обе створки и лежать на торцах штырей, не давая их поднять. Для этого трубы, в которые он входит, крепятся к разным половинам ворот.

Штыри обеспечат надежную фиксацию

В закрытом состоянии горизонтальный засов удерживает створки ворот вместе и одновременно не позволяет поднять фиксаторы.

Засовы

При наличии деревянной балки и 4 дверных ручек засов на деревянные и металлические створки можно сделать за несколько минут. Для этого достаточно на крайние вертикальные стойки и 2 других профиля прикрутить дверные ручки.

Чтобы получилось прочно и надежно, в них предварительно вставляется балка или толстая массивная доска. Дверные ручки прикручиваются. После этого доску можно вынимать, если надо открыть въезд во двор.

Открывать такой засов сложно. Надо вытащить его из всех петель и удержать в руках. К такому засову дополнительно желательно ставить фиксаторы из штырей.

Сделать засов на ворота своими руками можно из обрезков профиля и квадратного или круглого проката. Конструкцию можно приварить или установить на болты.

Такую задвижку можно смастерить за несколько минут

К калиброванному прутку длиной от 350 мм приваривается перпендикулярно ручка. Расстояние от правого края — 200 мм.
Отрезается 3 куска квадратного профиля длиной 100–120 мм. Каждый приваривается к пластине с отверстиями под крепеж.
Первые две пластины с квадратными трубками крепятся на смежных краях створок. Через них должен проходить пруток и запирать. В третий заводится свободный конец проката. Он служит упором для ручки в открытом состоянии засова.

Можно изготовить задвижку и иначе, сохраняя основной принцип. Схема ниже подробно описывает один из вариантов.

Схема задвижки из прута и квадратного профиля

Пластины можно прикрутить или приварить. Если надо закрывать дополнительно на замок, то одна петля делается из ручки, вторая приваривается на вторую трубку снаружи от разъема. При закрытом засове в них продевается дужка замка.

Схема засова из трубы и прута

Для забора из профлиста и таких же ворот своими руками делается плоский засов. В работу берется лист от 5 мм толщиной. Из него вырезают саму задвижку в виде длинной пластины с загнутым краем. Делаются прямоугольные петли: большая — 60 % длины, меньшая — 30 %. Толстый металл сложно гнуть в домашних условиях. Проще под пластины подставить прокладки из металла такой же толщины, как засов.

Меньшая пластина монтируется на правой створке. В нее входит засов при закрывании. Вся остальная конструкция располагается слева. При желании можно на край пластины приделать петлю под замок, а в задвижке вырезать отверстие в загнутой части.

Схематичный вариант из пластин и металлического профиля

На видео ниже — пошаговая инструкция изготовления засова для ворот своими руками.

Вертушка и шлагбаум

Деревянная вертушка — простое и оригинальное решение для ворот на даче. Для изготовления необходима длинная доска, а вторую надо порезать на 4 куска.

На краю створки крепится болтом доска. Она должна свободно вращаться вокруг оси. Ее следует поставить в горизонтальное положение и наметить места под крепление скоб. Делать их проще всего из второй доски. В местах крепления устанавливают прокладки по толщине основного запора.

Классическая вертушка

При вращении доска должна заходить в деревянные полупетли. Поэтому один разъем смотрит вверх, второй с противоположной стороны — вниз. Для ворот из профлиста можно использовать полосу листового проката.

Надежный запор получится, если с одной стороны приварить петли и закрывать вертушку на замок. Прикрепив к осевому болту ручку снаружи, можно свободно входить с улицы во двор, если калитка расположена далеко и хватит сил провернуть балку.

Чем длиннее запорная полоса, тем лучше выравниваются створки ворот и труднее открыть снаружи.

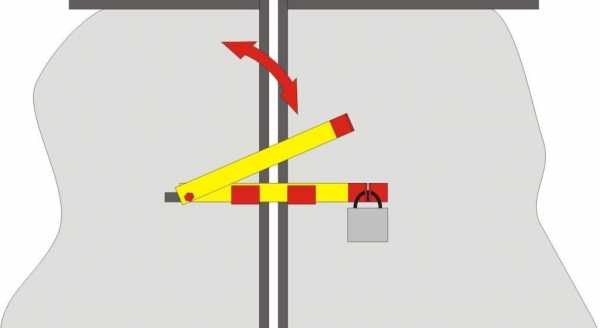

Шлагбаум представляет собой вариант вертушки с осью на одном краю.

Он ложится в петли сверху и прочно в них удерживается. Болт устанавливается на расстоянии от разъема. На смежные балки створок ворот крепятся полускобы, куда опускается засов. Для замка устанавливается третья скоба с петлей под замок возле свободного конца балки.

На фото — классический пример шлагбаума.

Надежный и долговечный вариант

Принцип задвижного запора простой. Каждый умелец сам определяется со сложностью и видом замка на своем участке.

zaborsebe.ru

как сделать для распашных, гаражных, фото, видео и схема

Есть много видов запоров для ворот, и у каждого из них свои особенности. Также существует немало способов, как сделать засов на ворота и самостоятельно его установить. Процесс изготовления засова делится на несколько этапов. На откатные конструкции из профлиста, помимо электронных замков, также производится монтаж и защелок, и задвижек.

Засов для распашных створок

Выбор вида засова

Сегодня на рынке можно встретить множество вариантов засовов. Рассмотрим основные из них.

Типы по методу крепления:

Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.

Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

Конструкции с пружиной

Типы по виду конструкции

Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.

Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Шлагбаум

Готовые модели

Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

Типовая конструкция для распашных ворот

При выборе засова или электрозамка необходимо обращать внимание на вес ворот.

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Делаем запоры для распашных ворот своими руками

На сегодня существует несколько самых распространенных вариантов засовов для изготовления и монтажа своими руками.

Вертикальные запоры

Простой запор

Пошаговая инструкция сборки:

все детали для сборки механизма можно купить в Леруа Мерлен;
предварительно делается чертеж;
на раме отмечается точка для размещения запора, место его расположения в грунте и длина самого прута;
из нескольких металлических стержней делают две схожие детали. Длина детали выбирается такая, чтобы она смогла удержать полотно входных частей в закрытом состоянии;

в верхней зоне ворот привариваются короткие штыри, они облегчат спуск и подъем устройства;
в почву штырь забивается на такую глубину, чтобы была обеспечена защита объекта.
углубления следует делать с использованием садового бура, при этом соблюдается диаметральное положение относительно прутов;
к раме створки необходимо присоединить крючок-зацепку с помощью сварки. Он будет выполнять роль ручки для замкового устройства. С его помощью фиксируется механизм после того, как конструкция открылась.

Схема запора

Засов

Есть интересный способ, как сделать засов. Собирается он при помощи подручных деталей. Фиксаторы для ворот своими руками собираются из балки и 4 ручек из дерева. Данная конструкция изготавливается за 1 час. На стойки, находящиеся по вертикали, прикручиваются 2 профиля и ручки из дерева.

Чтобы конструкция получилась более прочной и надежной, необходимо вставить балку или массивную доску. В результате должен получиться механический запорный механизм.

Чертеж засова

Есть и другой метод, как собрать засовы на ворота своими руками. Для этого применяют обрезки профиля и прокат квадратной формы. Конструкцию либо привариваем, либо устанавливаем ее на болты. К калиброванному пруту, длина которого составляет 350 мм, следует приварить ручку по вертикали. От правого края при этом отступают на 200 мм.

От квадратного профиля необходимо отрезать 3 куска, их длина составит 100–200 мм. Их надо присоединить к пластине с отверстиями под крепежи с использованием сварки.

Первые две части, у которых квадратные трубки, фиксируют на соседние края створок. Через них и будет проходить прут. Он запрет ворота. В 3-ю деталь квадратного профиля заводят свободный конец для проката. Его используют для упора ручки, когда засов будет открыт. Такой вариант применяется для ворот из профнастила.

Схема засова для гаража

Имеется и другой метод сборки. В верхней зоне приваривают арматуру, ее диаметр – 15 см. Туда будет задвигаться другой изогнутый элемент, который фиксируется с применением анкерного стержня. Его при этом закрепляют на куске трубы необходимого диаметра. Еще одну часть устанавливают немного ниже центра. После фиксации детали дно трубки необходимо заварить.

После монтажа обязательно проверяют, вращается ли анкер.

В нем следует пропилить отверстие болгаркой, в которое вставляют каленую железную пластину. Крепление деталей производится при помощи болтов. На втором полотне нужно сделать крючок, за который будет заходить пластина в закрытом режиме ворот. Смотрите видео ниже про установку подобного запорного механизма.

В магазине

Вертушка

Установка производится поэтапно:

Предварительно чертится схема размещения механизма. Затем сверху на распашные ворота устанавливается металлическая защелка. Она станет вращаться на саморезе. Его диаметр составит 8–10 мм, а шляпка должна быть шестигранной. Верхнюю защелку устанавливают, чтобы увеличить жесткость запора и предотвратить деформацию и перекручивание самих створок. Ее можно использовать и в качестве дополнительного упора.

Вертушка

Размер планки равен 4,5х10х200 см. Она может быть стальной или деревянной, толщина детали – примерно 5 мм и более. Длину необходимо выбирать пропорционально ширине створки. Чаще всего она составляет 2/3 ширины ворот.

Далее пошаговая инструкция выглядит следующим образом:

В центральной части изнутри к одной из створок (левой) монтируется сквозной болт. Его окружность составляет 10–12 мм. Нужно отступить от края примерно на 6–10 см.

Болт должен проворачиваться без усилий, и на нем фиксируются 2 шайбы.
На самом полотне по всей ширине устанавливается паз-фиксатор. В его качестве используется швеллер. В нем и закрепляется планка. Швеллер стачивается при помощи клина, тогда планка попадет без труда в паз.
К еще одной створке (правой) фиксируется рейка опоры. Она будет выступать за створку на 10 мм.
Болты, расположенные снаружи, также стачиваются, тогда их невозможно будет открутить. При помощи этого запора можно удержать створки в закрытом состоянии даже в сильный ветер. Снаружи взломать конструкцию невозможно. Такая запорная система устанавливается и на ангарные ворота.

Схема шлагбаума

Аналог «Вертушки» – щеколда «Шлагбаум», она изготавливается из тех же деталей. Можно сделать ее и электромагнитной.

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Упор

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Вариант из профтрубы

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Пазовый засов с поворотным устройством

Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.

Эскиз защелки

На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.

Автоматика достаточно удобна в эксплуатации.

Самодельный засов

Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота. Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод.

Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.

stroydomkin.ru

Задвижки на ворота своими руками

Засов для распашных ворот своими руками

Распашные ворота – очень удобны и в частном доме, и в гараже. Чтобы ими было проще пользоваться, то есть быстро и надежно запирать, прочно зафиксировать и легко открыть, необходимо устанавливать такой дополнительный элемент, как засов. Хороший засов упрощает действия с воротами и делает их более надежными. В большинстве случаев засов открывается только изнутри и не требует ключей. Его нельзя открыть снаружи, при помощи отмычки или подбора ключей.

Какие бывают типы засовов

Некоторые типы засовов можно приобрести в хозяйственных магазинах. Но большинство хозяев предпочитают изготавливать засов для распашных ворот своими руками. В качестве материала может использоваться дерево (бруски) или металл — полосы, швеллеры, прутки.

Деревянные засовы чаще всего устанавливают на деревянные же въездные ворота, а металлические подходят для любых типов ворот — деревянных, металлических, изготовленных из профиля, комбинированных. Методы изготовления также могут быть различными. Очень красивы и надежны кованные засовы. Однако для их изготовления необходимо иметь особые навыки работы с металлом и домашнюю кузницу, что сегодня редкость. Поэтому при изготовлении засовов для ворот в домашних условиях применяются обычные инструменты — дрели, болгарки, сварочный аппарат.

Поворотные. Это засовы типов «Вертушка» или «Шлагбаум». Они просты в изготовлении, надежны и отлично держат створки ворот. Часто изготовляются из деревянного бруса. Недостатком являются их зрительная «тяжеловесность» и «старомодность». Хотя в некоторых типах дизайна именно она может стать главным достоинством.
Задвижные горизонтальные. Это могут быть как простые полосовые засовы, так и «шпингалетные». Они крепятся к одной из створок и фиксируют либо одну створку с другой, либо створку к раме. Обычно хотя бы одна из створок при этом закрепляется еще и вертикальными засовом, либо фиксатором.
Задвижные вертикальные. Фиксируют каждую створку в отдельности и могут удерживать ее как в закрытом, так и в открытом состоянии. Крепятся либо в нижней, либо (реже и лишь при наличии прочной рамы) в верхней части ворот.

Рассмотрим изготовление каждого из типов засовов более подробно

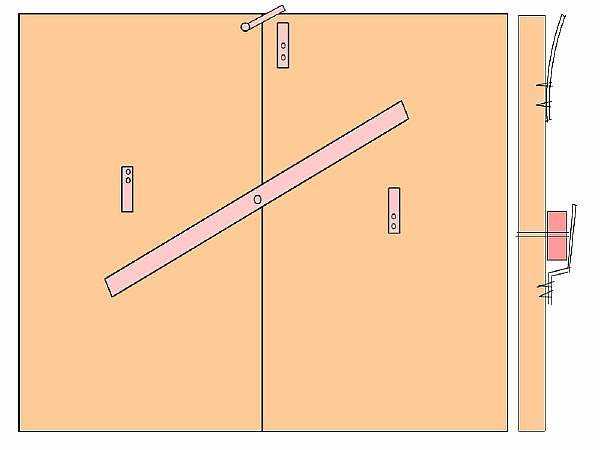

Устройство «Вертушки» своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

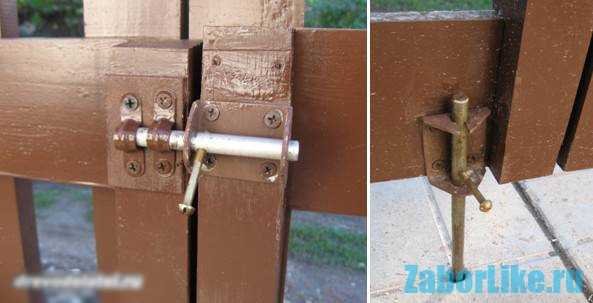

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Вертикальные засовы для распашных ворот

Такие засовы чаще всего выполняют вспомогательную функцию, они надежно фиксируют нижнюю часть ворот, а также помогают удерживать створки в открытом положении. Для них также используется прут диаметром не менее 10 мм, Г-образной формы и трубка соответствующего внутреннего диаметра.

Трубка приваривается в нижней части ворот.
В нее вставляется штырь и фиксируется в отверстии в земле, бетоне основания или раме ворот.
Чтобы засов фиксировался в открытом положении, к створке можно приварить дополнительный упор.

Верхние вертикальные засовы могут использоваться в гаражных воротах для более надежной их фиксации. При этом необходим дополнительный упор, чтобы засов не выпадал при открывании.

Засовы для распашных ворот

Вопрос о том, как сделать засов на ворота, является достаточно актуальным, потому что при помощи дополнительного засова вы сможете уберечь от воров свой автомобиль и другое имущество, которое находится в гараже или на дачном участке. Самостоятельно сделать подобное устройство не сложно, но такая мера предосторожности является достаточно эффективной.

Простой деревянный засов для распашных ворот

Не всегда дорогие замки могут обеспечить надежную сохранность вашего автомобиля или других вещей, которые находятся в гараже. Но если вы сами позаботитесь об их безопасности, то сможете эффективно противостоять ворам.

Своими руками можно сделать простые, но очень надежные запоры, которые ворам будет не под силу вскрыть, и ваше имущество будет в безопасности. Чтобы создать такие конструкции, не требуется много денег и специальных знаний, достаточно уметь пользоваться инструментами, иметь немного свободного времени и фантазии.

В чем преимущество дополнительных запоров

Автомобиль всегда привлекал воров, и часто их не останавливает даже то, что он находится в гараже. Очень часто в гаражах используются современные раздвижные ворота, которые имеют много преимуществ.

Так выглядят дополнительные запоры для ворот

Но, несмотря на это, есть у них и существенный недостаток — при помощи грубой силы их достаточно просто взломать. Если прекращает поступать питание на привод, то механизм открывания створок не работает и автовладельцу приходится открывать их вручную. Этим часто и пользуются взломщики. Для того чтобы обезопасить ваш автомобиль и имущество от кражи из гаража, целесообразно использовать дополнительные засовы, а в некоторых случаях не будет лишним повесить дополнительно и навесной замок.

Смысл сделать дополнительный засов на ворота есть тогда, когда в воротах есть встроенная калитка или вторая дверь, которая выходить во двор или во внутреннее помещение. Если вы решили дополнительно установить фиксатор-затвор. то сможете им пользоваться и при открытых дверях. Он поможет вам зафиксировать их в открытом положении, и они не смогут произвольно закрыться и при этом повредить автомобиль.

Чертеж затвора фиксатора для ворот

Кроме того, в таких случаях часто происходит автоматическое срабатывание замка. Засов на ворота своими руками сделать несложно, необходимо определиться с его типом и местом расположения, в каком направлении будет двигаться запирающее устройство. Существуют основные конструкции запоров на ворота, которые наиболее часто изготавливают своими руками, отличаются они между собой направлением движения запирающего устройства:

горизонтальные засовы могут быть верхними, нижними и центральными;
вертикальные имеют такую же классификацию;
дополнительные засовы, которые используются для закрывания калиток или врезных дверей.

Независимо от того, будут засовы расположены на полотне ворот или на раме, в любом случае их запирающий механизм должен располагаться перпендикулярно направлению движения створок.

Самодельные засовы для распашных ворот

Если говорить о типах конструкции таких устройств, то они могут быть накладными, сдвижными или накидными; врезными; поворотными, ригельными или винтовыми; могут фиксироваться при помощи пазов, пружины или поворотной конструкции.

Самостоятельное изготовление засова

Конечно, можно купить такое устройство в магазине, но если у вас есть элементарные навыки выполнения слесарных работ, вы сможете сделать его своими руками. Можно найти уже готовые чертежи, а можно сделать их самостоятельно, с учетом размеров ваших ворот.

Для изготовления самой простой задвижки вам понадобится стальная труба, полоса, куски листового металла и уголков.

Кроме этого, вам понадобится сварочный аппарат, болгарка, измерительные инструменты, молоток. Если у вас распашные или поворотно-развдижные ворота, то для них подойдет засов любого типа. Эффективно использование фляжных запоров, которые действуют как запор крышки молочного бидона.

Конструкция самодельного засова из профильных труб

Можно использовать контейнерные или пружинные запоры, все они обеспечивают надежную фиксацию створок.
Если у вас откатные ворота. то для дополнительной их фиксации необходимо использовать вертикальный запор. В домашних условиях проще всего сделать шпингалетный запор сдвижного типа.

Для этого вам потребуется отрезок трубы, в котором делают отверстие, после чего в него вставляют кусочек прута или арматуры. Дальше устройство фиксируют на створках ворот, и оно работает по принципу оконного шпингалета.

Но данный тип имеет недостаток в том, что полотно не притягивается к раме и чтобы это сделать, необходимо прилагать определенные усилия. Достаточно просто изготовить запор винтового типа, с его помощью легко притянуть полотно к раме, а если использовать двойную резьбу, то можно использовать в качестве дополнительного замка.

Недостатком такой конструкции является то, что процесс ее открывания и закрывания занимает достаточно много времени. Если вы решили самостоятельно сделать такое устройство, то необходимо позаботиться о том, чтобы оно не мешало воротам выполнять свои функции, и было малозаметным.

Создание запора-вертушки

Эффективным и простым запором является вертушка на калитке или на двустворчатых воротах.
Изготовить такой вид запора несложно и справиться с данной задачей сможет любой домашний мастер.
При пользовании вертушкой вам не нужно прилагать больших усилий, она обеспечивает прочное и надежное закрытие створок. Учтите, что купить в магазине вертушку не получится, так как несмотря нее популярность, такой запор в промышленных масштабах не выпускают.

Для крепления перекладины, роль которой играет брусок толщиной 40-50 мм, можно использовать сквозной болт, а можно его приварить изнутри на створке ворот. Перекладина не фиксируется и может двигаться поворотным движением. В процессе закрытия, она упирается в клиновидные бруски и таким образом обеспечивает надежную фиксацию створок, в результате чего они плотно прилегают друг к другу.

Элемент запора –вертушки для распашных ворот

При использовании вертушки необходимости в использовании других засосов нет, так как работает она надежно, а поскольку снаружи детали механизма отсутствуют, то вскрыть его невозможно, разве что путем разрезания дверного полотна при помощи специального оборудования.

Еще один вариант засова

Сейчас очень часто на дачах в гаражах или сараях делают ворота из профнастила. В этом случае все замки и запоры крепят к раме, которая может быть сделана из уголка или профильной трубы. Для таких ворот запоры проще всего сделать в виде сдвижных накладных механизмов, которые надежно крепятся к раме при помощи сварки.

Элементы конструкции засова для ворот из профнастила

Если у вас двустворчатые распашные ворота. то необходимо сделать такой замок на каждую створку. Сначала на раме отмечают место его крепления и исходя из этого отрезают металлический прут необходимой длины, после чего определяют место, где он будет входить в землю. Чтобы такой засов можно было легко закрывать и открывать, в верхней его части приваривают небольшие отрезки прута. Длина прута должна быть такой, чтобы он надежно фиксировал створки и достаточно глубоко входил в землю.

Для движения засова, на раму приваривают 2 кольца, которые будут направляющими, можно для этого взять большие гайки. Для того чтобы защитить свое имущество, необязательно покупать дорогостоящие замки, можно сделать надежные и прочные запоры своими руками. Вам просто необходимо определиться с их конструкцией, приобрести необходимые материалы и потратить немного времени для изготовления дополнительного засова.

Учимся делать оригинальный запор для калитки

Вариант фиксации запирающего устройства

Мужчины стремятся больше внимания уделять не только обустройству своей частной собственности, но и ее защите, независимо от того, гараж это или свой двор. Лицо их чаще всего представляют ворота или входные калитки. Причем не всегда главную роль играет их красота. Куда более важна безопасность и защита их от нежелательных визитеров. Потому чаще хозяев привлекает надежный запор для калитки. Зачем он нужен?

Любой стандартный замок требует наличия ключей. А если ключи потеряны калитку можно надежно запереть с помощью дополнительной защелки или засова. Сейчас существует несколько видов запорных механизмов и засовов, для которых не нужны ключи. Но, вообще-то, любая дверь, в том числе и калитка должна иметь некое устройство, которое зафиксирует ее в открытом или закрытом положении.

Чаще всего используются вертикальные задвижки. Такой удобный и простейший запор обеспечивает фиксацию любой двери или ворот. Для укрепления используют толстые металлические пруты с рычажками, которые фиксируют в специальных отверстиях в полу или в потолке. Такие запоры еще используют во врезных калитках, только они меньших размеров. Но их используют просто для закрытия калиточной двери.

Самозахлопывающаяся щеколда

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Винтовые запоры

Винтовое приспособление для запирания

Запорные механизмы винтового типа устанавливают с наружной стороны. Их устройство тоже достаточно простое при использовании. Состоит из стержня с резьбой и ключевой основы. Эта основа имеет особую выемку и небольшого размера шпиль. Особый ключ приводит в движение затворную систему. Винтовой замок достаточно легко собрать самому, правда, сложность такого механизма заключается в другом: в калиточном проёме часто нет достаточного места для размещения выемки с резьбой, куда вкручивается сам стержень. Но такой запор несложно взломать при подборе похожего ключа.

Пазовый запор

При несложном их устройстве такие запоры имеют высокий уровень защиты от взлома. Принцип работы запора следующий: вставленный в щель замка ключ вращением приводит в действие поворотный шестерной механизм, открывающий или закрывающий дверь.
В роли фиксаторов используют задвижки с пружинной основой. Пружинный механизм позволит без усилий приводить запор в действие.

Запоры для калитки со щеколдой и веревкой внутри

Чтобы смонтировать такой засов с веревкой, нужна щеколда, которая снабжена фиксирующим устройством с одной стороны. Ее закрепляют под углом 40 0 .

Потом через направляющие кольца продевают прочный шнур, конец которого помещают в доступном для рук месте. Для открытия калитки за этот конец нужно дернуть. Такой запор удобен только хозяевам. Гости могут «испытывать» трудности. Этот запор хорошо устанавливать на металлические калитки. К защелке присоединяется веревка, с помощью которой дверь можно открыть снаружи и защелка для открывания запора изнутри. Чтобы щеколда с балкой взаимодействовала, нижняя часть щеколды стачивается под углом.

Потайной замок

Устройство потайного механизма

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

сверлят специальное отверстие для резьбового участка болта;
толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Скрытая задвижка

Нередко хозяевам хочется на калитку в своем дворе или на даче, кроме замка, установить такую задвижку, которую трудно обнаружить и открыть. Такую задвижку делают на деревянной калитке.

Допустим, такой засов закрывается вниз. Для его установки нужно в землю вбить трубу длиной примерно 0.5 м. Место расположения трубы: со стороны участка, там, где калитка открывается. Трубу выбирают такого диаметра, что и брусок. К нему прикрепляются скобы, в них вставляется еще один брусок, который, соскользнув сквозь скобки, попадет в трубу. Бруски не должны выступать нигде. Можно еще присоединить цепочку.

На видео есть еще один вариант засова, изготовленного своими руками:

Источники: http://www.vashcottage.ru/journal/post/296, http://svoizabor.ru/vorota/zasov-dlya-vorot.html, http://moyaograda.ru/kalitki/zamki/zapory-dlya-kalitki-56.html

zabor-pro.ru

Как сделать засов на ворота своими руками

Засовы на ворота своими руками – простой вариант усиления защиты собственности

Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная.
Его особенности зависят от типа конкретного механизма.
Засовы бывают:

Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.

Швеллеры;
Щеколды;
Деревянные бруски;
Гвозди и болтики;
Крепкий шнур.

Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы :

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом :

Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Универсальные варианты засовов

Устройства из этой категории годятся для оснастки и ворот, и калиток. Оборудуют их накладными и врезными механизмами.

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

Засов для распашных ворот своими руками

Какие бывают типы засовов

Поворотные. Это засовы типов «Вертушка» или «Шлагбаум». Они просты в изготовлении, надежны и отлично держат створки ворот. Часто изготовляются из деревянного бруса. Недостатком являются их зрительная «тяжеловесность» и «старомодность». Хотя в некоторых типах дизайна именно она может стать главным достоинством.
Задвижные горизонтальные. Это могут быть как простые полосовые засовы, так и «шпингалетные». Они крепятся к одной из створок и фиксируют либо одну створку с другой, либо створку к раме. Обычно хотя бы одна из створок при этом закрепляется еще и вертикальными засовом, либо фиксатором.
Задвижные вертикальные. Фиксируют каждую створку в отдельности и могут удерживать ее как в закрытом, так и в открытом состоянии. Крепятся либо в нижней, либо (реже и лишь при наличии прочной рамы) в верхней части ворот.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство «Вертушки» своими руками

Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа «шлагбаум»

Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа «шпингалет»

Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Вертикальные засовы для распашных ворот

Трубка приваривается в нижней части ворот.
В нее вставляется штырь и фиксируется в отверстии в земле, бетоне основания или раме ворот.
Чтобы засов фиксировался в открытом положении, к створке можно приварить дополнительный упор.

Как сделать запор для ворот?

Видео по теме «Как сделать ЗАМОК на ворота покрасочной камеры»

Чтобы обеспечить безопасность, мало просто поставить прочный забор и ворота, необходимо еще и смонтировать запор, который бы предотвратил проникновение на территорию посторонних. Такие запоры не обязательно должны иметь сложный механизм, часто наиболее надежны обычные механические, которые можно легко и быстро поставить на калитку, въездные ворота гаража.

Устройства для запирания позволяют сэкономить много времени, одновременно с обеспечением безопасности.

Именно такие простые и очень надежные устройства для запирания позволяют сэкономить много времени, одновременно с обеспечением безопасности. Отличие обычных запоров от замков (в том числе и навесных) состоит в том, что их можно изготовить своими руками, а вот ключи для них не нужны, то есть вариант с их потерей отпадает сразу. Предлагаем несколько простых и очень эффективных разновидностей запоров для ворот.

Варианты запорных механизмов

Горизонтальный запор для ворот на пружине может располагаться на раме створок, на полотне двери.

Видео по теме «Простой фиксатор для ворот. clamp for gate»

Сегодня вариантов засовов и запоров очень много. Все они отличаются не только по внешнему виду, но и по месту расположения, по типу запирания, направлению движения основного элемента. Среди основных видов стоит отметить такие:

горизонтальные, подразделяемые на центральные, нижние либо верхние. Они применяются чаще всего для гаражных ворот;
вертикальные, имеющие такое же расположение;
дополнительные, которые ставят на калитку, двери хозяйственных построек.

Все конструкции могут располагаться на раме створок, на полотне двери. Направление язычка может быть ориентировано параллельно либо перпендикулярно.

По вариантам механизма наиболее приемлемы:

Видео по теме «Засов на калитку своими руками»

врезные замки;
сдвижные накладные запоры;
поворотные механизмы;
винтовые и ригельные;
запоры с фиксацией, то есть пазовые, поворотные, пружинные.

Выбор конструкции диктуется только вашими предпочтениями и возможностями по установке.

«Вертушка» для гаража

Чтобы сделать запор самостоятельно, необходимо приготовить такие простые материалы, как деревянные бруски с толщиной в 50 мм, металлические полосы.

Обычный запор «вертушка» может использоваться для двустворчатых ворот гаражей, хозяйственных построек, его можно установить на калитку. Такой вариант можно быстро собрать своими руками, он прочен, легко закрывает створки, прилагая минимальные усилия. Приобрести «вертушку» в строительном магазине сегодня невозможно, она просто не производится, несмотря на популярность.

Принцип работы такого устройства предельно прост: перекладина крепится по центру при помощи сквозного болта, передвигается она легким поворотным движением вдоль брусков с клинообразной формой. При закрытии створки упираются в дверной блок, они плотно прилегают друг к другу, дополнительные засовы при этом не нужны. Снаружи детали замка полностью отсутствуют, поэтому вскрыть его невозможно. Снаружи ворота не открыть, а вот изнутри необходимо всего лишь одно движение руки.

«Шпингалет» для внешних ворот

Шпингалет для внешних ворот очень просто поставить своими руками за кратчайшее время.

Видео по теме «Засов для ворот Добрыня»

Для внешних ворот часто используется шпингалет, который также очень просто поставить своими руками за кратчайшее время. Единственным недостатком является то, что створки не прилегают прочно, то есть может наблюдаться небольшой люфт при закрывании. Но есть и множественные плюсы, одним из которых является высокая надежность такого запора. Как правило, такая конструкция представляет собой металлический стержень с упором, который ходит в специальных салазках. Сама конструкция может быть приобретена в обычном строительном магазине либо сварена самостоятельно.

Разновидностью можно назвать самый обычный засов, который представляет собой металлическую полосу, входящую в специальный «кармашек»-петлю, также выполненный из металла. Две такие петли привариваются по краям створок ворот, с одной стороны подвижно крепится язычок, который должен плотно входить во вторую петлю. Чтобы засов был надежным, необходимо предусмотреть стопор, выполняющий двойную функцию. Используя только свои руки, можно быстро и легко сварить подобный замок всего за час.

Сделаем запор для распашных ворот

Запоры для ворот есть возможность легко и быстро сделать своими руками. При этом можно сразу забыть о клепках, болтах и других крепежных элементах, которые не всегда могут гарантировать надежность механизма. Рассмотрим самый простой вариант для ворот из профнастила, встречающихся на большинстве дачных участков, при сооружении гаражей, сараев и прочих построек.

Сделать засов для ворот своими руками довольно легко, достаточно поставить обычный запор, отличающийся самыми различными вариантами конструкций.

В данном случае все замки могут крепиться на рамы, которые собраны из профильной трубы либо обычного металлического уголка. вы выбираете тот вариант, который вам при монтаже более удобен. Каждый из двух методов имеет свои преимущества и недостатки. Так, металлический уголок отличается большей привлекательностью, но вот жесткости и прочности ему не хватает. Профильная труба, наоборот, характеризуется надежностью, но вот привлекательностью не отличается.

Видео по теме «Ворота распашные, фиксатор. Swing gates, retainer»

Запоры на ворота такого типа часто представляют собой сдвижные накладные механизмы, привариваемые к раме. Чтобы начать устанавливать такой запор, необходимо точно определить расположение и количество. При двустворчатых воротах таких замков потребуется два, по одному на каждую створку. На раме отмечаем место расположения такого замка, длину металлического прута, место, где он будет входить в землю. Далее нарезаются два металлических прута одной длины, в верхней части которых надо будет приварить более короткие отрезки, чтобы такой импровизированный засов можно было легко поднимать и опускать. Длина прута должна быть достаточной, чтобы удерживать створки ворот в закрытом состоянии, в землю они должны входить на глубину, также достаточную для обеспечения безопасности.

Углубления можно сделать при помощи садового бура соответствующего диаметра (он не должен быть намного больше или меньше). На самой раме створок привариваются по два металлических кольца, в которые запор будет вставлен. Для удобства можно немного выше приварить небольшой крюк, на который будет опираться «ручка» засова в открытом состоянии.

Сделать засов для ворот своими руками довольно легко, для этого нет необходимости приобретать дорогие и сложные замки, которые все равно могут быть срезаны, часто достаточно поставить обычный запор, отличающийся самыми различными вариантами конструкций.

Related News

Источники: http://zaborlike.ru/vorota/zasovy-na-vorota-svoimi-rukami.html, http://www.vashcottage.ru/journal/post/296, http://gurustroyki.xyz/stroitelstvo-2/vorota-i-zabory/konstrukcii-zabora-i-vorot/7486-kak-sdelat-zapor-dlja-vorot.html

zabor-pro.ru

делаем своими руками- Виды и пошаговая инструкция +Фото и Видео

Засов для гаражных ворот: делаем своими руками. Чтобы защитить свой гараж от взлома обычно на ворота ставят несколько видов замков. Но проблема заключается в том, что конструкционные особенности стандартных замков уже известны ворам и освоены способы взлома. Но все же выход есть – засов для гаражных ворот, который при желании можно сделать своими руками.

Сделанные собственноручно запоры хороши тем, что вы сможете продумать оригинальные и неизвестные взломщикам конструкции, которые они просто не смогут открыть. Если сделать замок с повышенной секретностью, вы сделаете их более надежными. На распашные ворота вы можете установить почти все виды засовов и замков.

На другие виды ворот, как пример, подъемно-поворотные или секционные самостоятельно поставить замки будет сложно, поэтому советуем обращаться за помощью к специалистам в этой области.

Разновидности засовов

Прежде чем купить засовы для гаражных ворот, следует знать, что для хорошей фиксации створок следует использовать еще и шпингалеты, которые будут прижимать обе или одну створку, а также внутренние засовы, которые можно будет открыть снаружи только определенным образом.

Фляжные запоры в своей конструкции имеют рычаг и работают по принципу защелок на флягах и бидонах, отчего и произошло название. Эти запоры отлично подтягивают к раме ворота и плотно их прижимают.

Но есть еще и контейнерные запоры. В основе этой конструкции лежит кулачковый механизм, который вращает шток для закрытия и открытия, вам будет достаточно приложить немного усилий. Функционирующие замки этого типа могут быть с особым секретным механизмом.

Талрепы, или винтовые запоры отлично притягивают к раме ворота, но открывание и закрывание в этом случае будет занимать массу времени.

Запор типа «вертушка»

Это достаточно простой, но эффективный засов для гаражных ворот своими руками, и в продаже такой найти очень сложно. Но вы можете легко сделать такой запор своими руками. Он будет находиться внутри гаража, снаружи не будет никаких деталей, а значит, открыть будет невозможно. Вертушка выступает в роли фиксатора створок, ее можно закрыть и открыть лишь изнутри, и выходить и входить можно будет через калитку, которая запирается снаружи.

Вертушка – это железная прямоугольная полоса или прямоугольная профильная труба, где в виде оси выступает сквозной болт. Сделать его просто:

В роли запорного механизма для двустворчатых ворот можно выбрать деревянный брус или металлическую полосу (0,5 см). Длина полосы/бруса равна 2/3 ширины ворот.
На болте крутится вертушка (1,2-1,5 см), его устанавливают в закрепляющую створку ворот на уровне земли в 0,6-0,7 м для удобства открывания и закрывания ворот.
С двух сторон створок на высоте 0,6-0,7 м нужно приварить два профиля паза, в них должна свободно входить полоса задвижки при закрытии.
Расстояние – приблизительно по центру каждой створки ворот – полоса в положении «закрыто» должна чуть выступать за края профиля, который удерживает створки.
Для легкого и удобного прокручивания на болт следует надеть две шайбы.

Важно! Шляпку болта следует сточить и закрасить, чтобы он не был заметен посторонним.

Засов-шлагбаум

По конструкционным особенностям все похоже на засов типа «вертушка», но запирающая полоса из металла должна быть плотно зафиксирована не в отдельно приваренных нешироких пазах, а в швеллере, который приваривают по всей ширине второй створки. Как сделать засов для гаражных ворот? Нужно будет приварить проушины на концах швеллера и полосы для запирания, чтобы вы смогли фиксировать засов при помощи навесного замка.

Сдвижной засов с возможностью фиксации

Если сделать шлагбаум или вертушку своими руками просто, если у вас есть сварочный аппарат, то для создания надежной и хорошей задвижки для гаражных ворот лучше обратиться в специализированные магазины. В зависимости от того, из какого материала выполнены створки, вы сможете выбрать дизайн и размеры задвижки.

Единственный недостаток такого засова – нет прочности фиксации, и при сильном ветре створки из профнастила будут перекручиваться. По этой причине установите 3 задвижки, которые будут фиксировать створки через промежуток в 50 см снизу и одну из них по центру на ребрах жесткости.

Шпингалеты вертикального вида

Вертикальный засов на гаражные ворота представляет собой согнутую с одной стороны арматуру в виде буквы Г (12-14), длина которой будет 0,7 м.

Запирание створок проводится по такому принципу:

К воротам, а именно к створкам, приварите кусочки трубы, диаметр прута арматуры должен подходить по размерам к трубе.
Цементируем в пол гаража с двух сторон пару кусков трубы – это будет ваша фиксация для запорной арматуры.
При закрытом положении фиксация будет благодаря опущенным в трубу прутам, и ворота будет невозможно открыть снаружи.

Для удобства открывания можно приварить с двух сторон фиксирующие пазы, в которые можно будет вставлять изогнутую ручку арматуры засова вертикального вида.

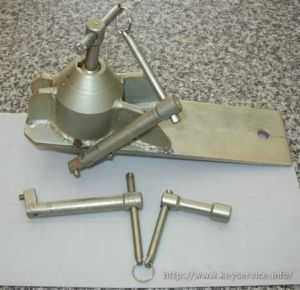

Засов с секретным механизмом

Секретный механизм для гаражных ворот можно сделать так – на внутреннюю сторону створки приварите отрезки металлической прямоугольной трубы с сечением 0,15 м (будет выступать в роли направляющего). Далее делаем так, что по ним будет двигаться прямоугольный стержень 4,5*4,5 см. Одна направляющая заваривается с торца для того, чтобы не выпал засов. Длина самого засова 1,2-1,8 м.

Снаружи засов имеет 4 болта, но лишь один будет полезен – он будет держать засов взаперти. Остальные требуются лишь для отвлечения. Для маскировки можно использовать и фальшивую замочную скважину, за которой будет помещена часть замка. Если в нее вставлять ключ, будет создаваться иллюзия открывания, но на самом деле ничего не произойдет. В этом случае можно будет использовать свечной ключ или отвертку. В прутике будут пропилы, при попадании в которые, ключ будет двигать засов. Сверху можно установить сейфовый замок с ригелями.

Открывать ворота с таким интересным замком нужно так:

Немного выкрутите определенный болт, который удерживает засов.
Вставьте специальный ключ или отвертку в замок, откройте в несколько поворотов засов.
Откройте сейфовый замок.
Отоприте вторую створку, которая изнутри зафиксирована благодаря вертикальным шпингалетам.

Не забывайте о том, что нужно регулярно смазывать замок, чтобы можно было по очереди открутить 4 болта, и не было понятно, каким из них пользуются чаще.

Чертежи засовов для ворот

Замок-задвижка накладного типа

Засов на гаражные ворота – это надежно, но можно воспользоваться интересным замком. Его главной особенностью считается необычный ключ, которым можно открыть конструкцию.

В качестве основы замка можно использовать лист металла, толщина которого будет около 0,3 см. Из него следует вырезать круг, диаметр которого будет составлять 0.1 м.
Для накладки возьмите такой же лист, и вырежьте из него прямоугольники размером 12*2,2 см. При помощи тисков их нужно загнуть, как показано на схеме.
Понадобиться направляющую трубка, которая будет в диаметре 1 см, и один ее конец нужно срезать на 60 градусов.
Делаем задвижку.
Привариваем накладки по краям оснований.
Для фиксирования на створку ворот делаем отверстия в углах пластины.
Вставьте направляющую трубку в отверстие в пластине, причем скос должен быть по направлению к пластине. Приварите трубку перпендикулярно к основе.
Поместите задвижку в накладки.
В задвижку вкрутите 2 винта с диаметром 0,4 см. Они будут играть роль ограничителя для задвижки.
Сделайте ключ.
Кончик загните под прямым углом, а со второй стороны сделайте пропил в 60 градусов. Далее вырезаем бородку и собираем ключ.
Просверлите несколько дополнительных отверстий в задвижке.

Вертикальные запоры и шпингалеты

Намного проще дела обстоят с изготовлением различных типов шпингалетов, чем сделать своими руками засов для гаражных ворот. Для первого вам потребуется лишь отрезок трубы, в котором нужно сделать пропилы для закрытого и открытого положения засова. Для надежности можно еще приварить «ушки» для навесного замка. В целом недостаток шпингалетов заключается в том, что они не смогут плотно подтягивать створку к раме, поэтому вам придется ставить дополнительные замки.

При вертикальном шпингалете арматура будет входить в отверстие в потолке или полу гараж. Его можно сделать так, что можно будет открывать ворота при помощи потайного троса. Он будет подниматься шестерней, которая будет вращаться благодаря отвертке или ключу, который можно будет вставить в замаскированную замочную скважину. Советуем сделать подстраховку и протянуть аварийный трос, который будет находиться в другом месте, и его будет возможность тянуть его вручную, если основной механизм будет поврежден.

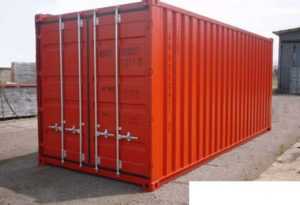

Запорный механизм «морской контейнер»

Это очень удобная конструкция для гаражных распашных ворот, которая будет по достоинству оценена любым гаражником – вам не нужно будет нагибаться при открытии ворот гаража, да и сделать такой запор собственноручно не составит труда:

Приварите на прижимающей створке кольца с ножками для гладкой трубы, в диаметре они должны быть 1,5-1,6 см. От верхней рамы ворот первое расстояние – 20 см, а второе по центре и третье тоже 20 см, но уже от пола.
Крепим два крюка с двух сторон.
Снизу и сверху крепим к раме два фиксатора для крюков.
Когда труба будет поворачиваться, крюки надежно зафиксируют створку.

А вот посередине трубы, которая будет проворачиваться, нужно приварить кусочек трубы около 0,3 м – это будет своеобразная ручка для поворота засова. Вы можете увидеть такой же принцип работы в фурах все просто, герметично, надежно.

Как вы видите, сделать своими руками засов на гараж можно, причем что-то очень легко сделать, а над чем-то придется попотеть и научиться пользоваться сварочным аппаратом. Но главным плюсом является то, что вы можете сделать нестандартную конструкцию, которая даст возможность хорошо защитить гараж .

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Засов на ворота своими руками: руководство с фото

Засов – неотъемлемая часть в конструкции любой из разновидностей распашных ворот, которую можно приобрести в специализированном магазине, но несложно изготовить и своими руками. Как это сделать и что для этого необходимо – информация, которая будет полезна многим владельцам частных построек.

Какими бывают засовы?

Такие устройства как засовы ставят на распашные ворота в основном для обеспечения несанкционированного проникновения на территорию участка. И главными их качествами должны быть безопасность и надежность. Внешний вид механизма при этом отходит на второй план, так как он устанавливается с внутренней части двора и чаще всего скрыт от посторонних глаз.

Разновидностей затворов, которые можно самостоятельно изготовить, существует достаточно, и выбрать, какой из них наиболее подходящий к тем или иным воротам, не составит труда.

Вертушка

Засов «Вертушка» для двухстворчатых ворот.

Такой вид засовов один из самых простых для изготовления своими руками, так как для этого не потребуется сварка. Его механизм устраивается таким образом, что крепление располагается посередине основы устройства, а его «крылья» при повороте запирают обе створки ворот. Данная конструкция, в основном, используется для временных целей.

Шлагбаум

Засов «Шлагбаум» используют с уличной стороны ворот.

Замок.

Ворота.

Механизм «шлагбаумов» схож со строением «вертушки», но отличается тем, что крепление находится с одной из сторон засова. Чаще всего такой вариант затворов ставится не с изнутри двора, а на улице.

Шпингалет

Шпингалет.

Ворота.

Заводская модель.

Разновидность такого затвора, как на фото, – самая распространенная, так как его механизм используется не только для запирания ворот и калиток, но также применяется для фиксации створок фургонов, грузовых автомобилей и различных дверей. Данный тип засова представлен в специализированных строительных магазинах широким разнообразием моделей, которые отличаются размерами и дизайном.

Однако, в случае с засовами для распашных ворот, где не слишком важен внешний вид, «защелка» чаще всего делается владельцами построек собственноручно. Конечно, если не идет речь о задвижках с оригинальными коваными ручками, такими как кольцо или головы животных.

Помимо вышеуказанных механизмов, существуют и другие популярные виды засовов, которые применяются для запирания распашных ворот. Это такие типы как засовы с фиксацией и сейфовые конструкции.

Для справки! Как правило, затворы типа «вертушки», «шлагбаума» и «шпингалета» для дополнительной защиты от внедрения посторонних лиц на территорию двора оснащаются навесными замками.

Как изготовить «вертушку»?

Материал для засова.

Для того, чтобы сделать засов на ворота по типу «вертушка», необходимо минимум материала, инструментов и времени. Основой для затвора может служить деревянная балка или кусок профильной трубы, а из инструментов потребуется дрель, болгарка и болты.

Первым делом, следует отмерить на заготовке основы середину и сделать на этом месте отверстие, диаметр которого должен будет подходить под размер болта. Затем такое же отверстие необходимо просверлить в одной из створок ворот.

После этого заготовка временно крепится с помощью болта на створку, чтобы определить, где именно будут располагаться скобы. При этом они должны быть зафиксированы таким образом, чтобы одна из них была направлена открытой частью вверх, а другая – вниз. Сама основа устанавливается в строго горизонтальном положении.

Завершающий этап в изготовлении «вертушки» – подготовка конструкции к установке замка. Для этого в одной из скоб, а также в конце трубы, которую необходимо загнуть с этой же стороны, делается отверстие. После чего можно считать, что запирающее устройство готово к использованию.

Установка «шлагбаума»

Принцип изготовления засова по типу «шлагбаум» практически идентичен «вертушке», только фиксаторы основы располагаются с одной ее стороны, а все скобы крепятся открытой частью вверх на обеих створках ворот.

Также считается одной из разновидностей «шлагбаума» незакрепленная рейка из деревянного бруса, которая равна ширине ворот. Она устанавливается на 4 скобы, 2 из которых привариваются к столбам-опорам, а остальные фиксируются на створки посередине. Такая система надежно и плотно закрывает ворота.

Как изготовить «шпингалет»?

Для изготовления «шпингалета» или, другими словами, задвижки, сначала необходимо отыскать заготовку профильной трубы и металлический пруток такого сечения, чтобы он свободно перемещался в трубке. Например, если стержень диаметром 10 мм, то лучше подобрать 2 отрезка трубы с сечениями 15х15 мм и 20х20 мм, которые будут вставлять одну в другую.

Для справки! При этом совсем не обязательно искать профиль с сечением круглой формы, для таких целей подходит любой отрезок трубы.

Чтобы установить «шпингалет», следует 2 заготовки трубы приварить к створкам ворот. В одну из них вставляют металлический стержень, а после приделывают ручку, которой может служить обычный болт. В итоге должна получиться конструкция, внешне схожая с обычной дверной или оконной задвижкой.

Как сделать запор–фиксатор?

rusolymp.ru

Как сделать засов или задвижку на распашные ворота из профнастила своими руками

Простой деревянный засов для распашных ворот

Вернуться к оглавлению

В чем преимущество дополнительных запоров

Так выглядят дополнительные запоры для ворот

Смысл сделать дополнительный засов на ворота есть тогда, когда в воротах есть встроенная калитка или вторая дверь, которая выходить во двор или во внутреннее помещение. Если вы решили дополнительно установить фиксатор-затвор, то сможете им пользоваться и при открытых дверях. Он поможет вам зафиксировать их в открытом положении, и они не смогут произвольно закрыться и при этом повредить автомобиль.

Чертеж затвора фиксатора для ворот

горизонтальные засовы могут быть верхними, нижними и центральными;
вертикальные имеют такую же классификацию;
дополнительные засовы, которые используются для закрывания калиток или врезных дверей.

Самодельные засовы для распашных ворот

Самостоятельное изготовление засова

Для изготовления самой простой задвижки вам понадобится стальная труба, полоса, куски листового металла и уголков.

Конструкция самодельного засова из профильных труб

Можно использовать контейнерные или пружинные запоры, все они обеспечивают надежную фиксацию створок.
Если у вас откатные ворота, то для дополнительной их фиксации необходимо использовать вертикальный запор. В домашних условиях проще всего сделать шпингалетный запор сдвижного типа.

Вернуться к оглавлению

Создание запора-вертушки

Элемент запора –вертушки для распашных ворот

Еще один вариант засова

Элементы конструкции засова для ворот из профнастила

Если у вас двустворчатые распашные ворота, то необходимо сделать такой замок на каждую створку. Сначала на раме отмечают место его крепления и исходя из этого отрезают металлический прут необходимой длины, после чего определяют место, где он будет входить в землю. Чтобы такой засов можно было легко закрывать и открывать, в верхней его части приваривают небольшие отрезки прута. Длина прута должна быть такой, чтобы он надежно фиксировал створки и достаточно глубоко входил в землю.

Для движения засова, на раму приваривают 2 кольца, которые будут направляющими, можно для этого взять большие гайки. Для того чтобы защитить свое имущество, необязательно покупать дорогостоящие замки, можно сделать надежные и прочные запоры своими руками. Вам просто необходимо определиться с их конструкцией, приобрести необходимые материалы и потратить немного времени для изготовления дополнительного засова.

svoizabor.ru

РубрикаРазное
