Завесу тепловую – электрические и другие варианты, мощность, инструкция как выбрать, видео и фото

Содержание

для чего нужна, как выбрать (подобрать)

Тепловая воздушная завеса нашла широкое применение в качестве дополнительного источника тепла для различных административных и промышленных зданий, помещений кафе и ресторанов и т.д. Данные устройства иногда монтируют даже в жилых домах. В статье вы подробнее прочитаете, для чего нужна тепловая завеса, какие она имеет достоинства и недостатки, как провести её монтаж и т.д.

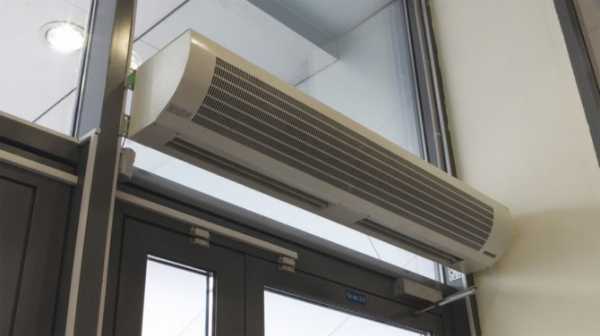

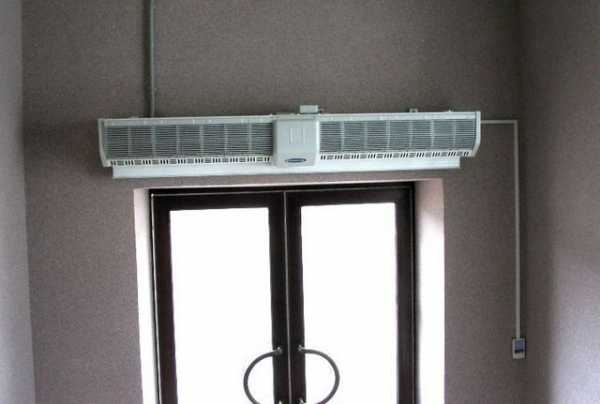

Тепловая завеса над входной дверью

Особенности тепловой завесы

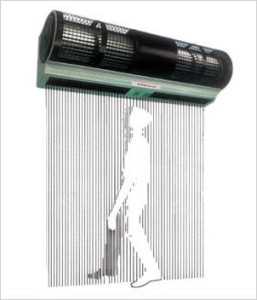

Тепловая завеса представляет собой длинный вентилятор, который создаёт плоский и мощный поток тёплого воздуха. Его основная функция состоит в создании невидимого препятствия для проникновения холодных воздушных масс в помещение. Воздушно тепловая завеса – это как закрытая дверь в тех зданиях, где есть всегда большой поток людей и дверь постоянно открывается и закрывается.

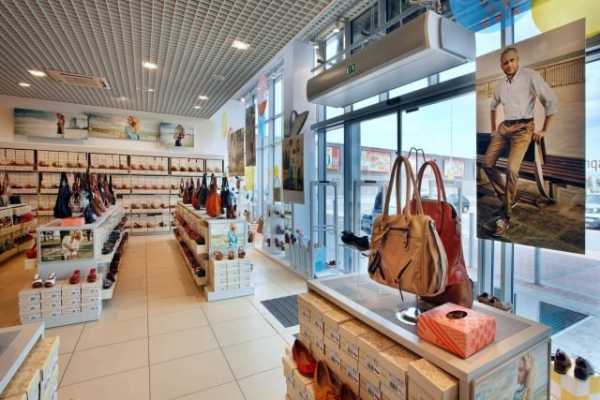

Особенно важна тепловая завеса ресторанах, магазинах, проходных, холлах бизнес-центров, метрополитенах. Установить тепловую завесу можно и для дома, для дачи, для гаража.

Что касается места монтажа – над дверью или над окном. Завеса не позволяет теплу исчезать из помещения при постоянно открытой входной двери долгий промежуток времени.

Конструкция и принцип работы

Главный элемент в конструкции данного устройства – это воздуховод. Именно он равномерно распределяет воздушный поток. Направление воздуха под конкретным углом в 40° в плоскости входа происходит из-за специальных направляющих пластин, которые установлены на воздуховоде.

К тому же, в обязательном порядке в конструкции есть элемент нагрева, вентиляторы и фильтры.

В функционировании тепловой завесы нет ничего сложного для понимания. Высокомощный вентилятор, который установлен в конструкции, создаёт сильный поток тёплого воздуха.

Данный поток создаёт завесу, не дающую внутренним и наружным воздушным массам смешиваться. Таким образом, температура в помещении остаётся стабильной.

Стоит сказать, что цена на рассматриваемую конструкцию относительно высокая, если сравнивать со стоимостью классических радиаторов и кондиционеров, однако мощностные характеристики и эффективность поддержания стабильной температуры отлично окупает вложения.

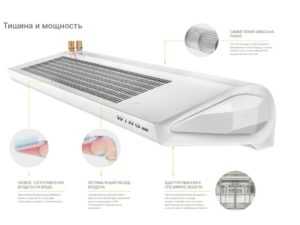

Принцип работы тепловой завесы NeoClima ТЗТ-1820

Плюсы и минусы

Описание положительных характеристик тепловых завес можно сделать в следующих пунктах:

  1. Защищают здания от проникновения холодных воздушных масс, насекомых, пыли снаружи.
  2. Поддерживают благоприятный микроклимат в помещении.
  3. Бесшумная работа.

Автоматическая регулировка – безусловное достоинство и отличительная особенность тепловой завесы, вне зависимости от конструктивных особенностей и широты её возможностей.

Настройку тепловой завесы можно проводить довольно просто. Можно регулировать время спуска и прекращения работы двигателя вентилятора, устанавливать интенсивность обогрева и т.д.

Как видно, бесшумная тепловая завеса имеет много достоинств, однако стоит сказать и о недостатках:

  • устройство относительно сложно монтируется;
  • для водяного типа обязательно подключение к сети центрального отопления;
  • значительное потребление электроэнергии.

Виды

Тепловые завесы различают в зависимости от типа энергоисточника и от вида элемента нагрева.

Исходя из источника энергии, выделяют следующие виды рассматриваемых устройств:

  1. Электрические. В такой конструкции воздух проходит через электронагреватель. Достоинство электрической тепловой завесы в универсальности для любого типа помещений, в простоте монтажа. Это компактная воздушно тепловая установка с основным недостатком – высоким потреблением электричества.
  2. Водяные. В данных приборах функцию нагрева взяли на себя водяные калориферы, которые являются наиболее экономичными устройствами. В то же время стоят водяные завесы относительно дорого, как и работы на их установку. Обычно такие приборы монтируются в промышленных зданиях.
  3. Газовые. Устройства газового типа являются новинками и были созданы в качестве альтернативного оборудования. Если установить электрическую завесу или водяную невозможно – на помощь приходит газовая завеса. Веское преимущество устройства – высокая экономичность электроэнергии, а также плотность и стабильность потока воздуха. Недостаток кроется в возможности аварийной ситуации в случае неправильного монтажа либо эксплуатации.

В зависимости от встроенного элемента нагрева, выделяют следующие тепловые завесы:

  1. Спиральные. Устройство со спиралью стоят недорого, и в то же время такой вариант имеет недолгий срок службы и не пользуется популярностью.
  2. ТЭНовые. Такие тепловые завесы безопасны и имеют долгий эксплуатационный период. Устройства отапливают большую площадь и имеют средний ценовой диапазон.
  3. Со ститч-элементами. Данные приборы являются самыми новыми на рынке обогревательного оборудования. Ститч – элементы имеют уже две трети современных теплозавес. Данный вид очень быстро нагревает и выдаёт воздух, но стоимость на такие тепловые завесы в пару раз выше спиральных приборов и приборов с трубчатым электрическим нагревателем.

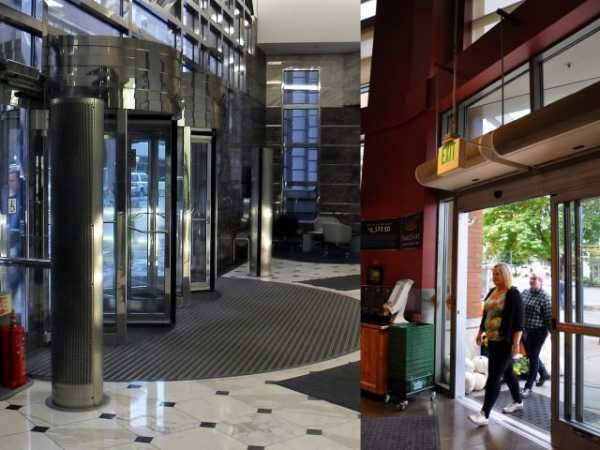

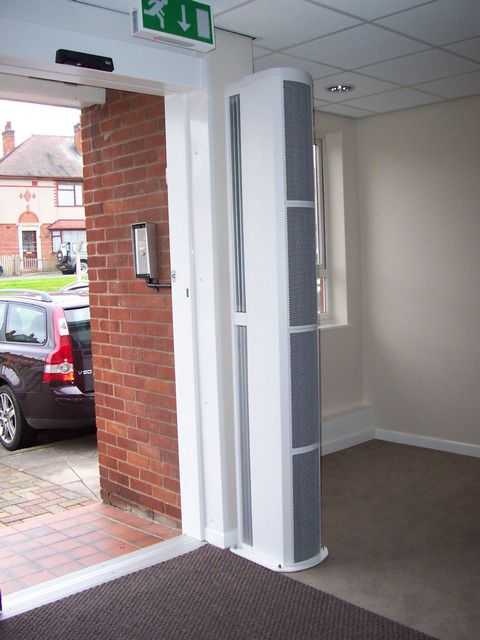

Вертикальная тепловая завеса возле входной двери

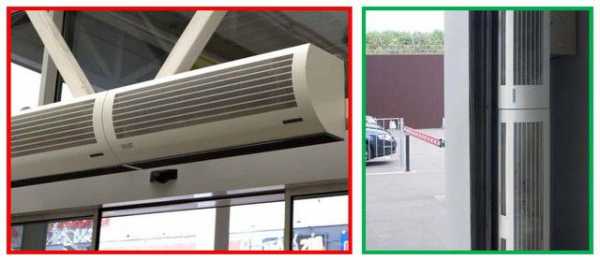

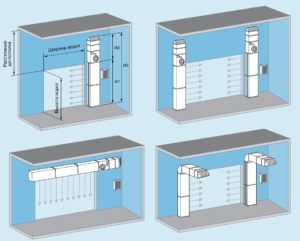

Устанавливаться тепловая завеса может разными способами. Таким образом, выделяют следующие типы этих устройств:

  1. Горизонтальные. Это практичные приборы. Большая часть инновационных разработок происходит именно в данном направлении. Монтаж таких устройств осуществляется прямо над дверью либо над оконным проёмом.
  2. Вертикальные. Производиться тепловые завесы такого типа изначально начали для решения сложных задач. Монтируются вертикальные устройства тогда, когда установить горизонтальные тепловые завесы нет возможности. Монтаж производится сбоку проёмов. Такие боковые приборы могут быть полезны, если:
    – в помещении установлены натяжные потолки;
    – есть небольшой зазор между потолком и верхней линией проёма.

Чтобы установка была проведена качественно, а вертикальный прибор функционировал рационально, ответственно отнеситесь к замерам проёма. Помните, что длина устройства должна быть минимум ¾ от высоты проёма.

Установка тепловой завесы

Установку данного оборудования лучше поручить профессиональным работникам. Только они в силах провести монтаж качественно и сделать подключение тепловой завесы надёжным. Обычно фирмы, которые осуществляют данные устройства, предлагают и услуги монтажа.

Мастер всегда изначально проведёт проверочные работы, осмотрит завесу на целостность и на соответствие комплектации (в комплект должны входить кронштейны, позволяющие направлять воздушные потоки). Устанавливаться приборы могут двумя способами – горизонтально и вертикально.

Устройство выпускается с гибким кабелем, также есть вилка, оснащённая заземлением. При проведении стационарного подсоединения (без использования вилки) нужно осуществлять работу через центральный выключатель с воздушным зазором, со значением более трёх миллиметров. Подключение данной теплозавесы может проводить только профессиональный электрик при соблюдении всех необходимых правил.

При монтаже используются особенные провода. На участке ввода кабеля в устройство берутся особенные кольца уплотнения, необходимые для хорошей защиты.

Перед подключением устройства, необходимо установить правильный процесс работы вентиляции в помещении, потому что различные перепады давления могут повлиять на функционирование завесы.

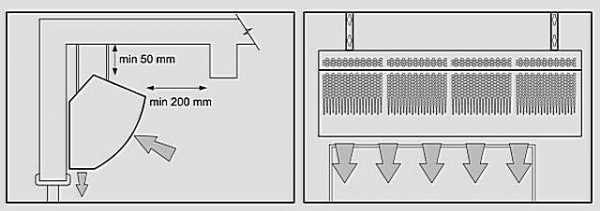

Крепить теплозавесы нужно поближе к проёмам, но не стоит забывать про то, что ширина потока обязательно должна быть по размерам проёма двери.

Монтаж прибора производится только изнутри помещения. Снаружи тепловая завеса может устанавливаться только в том случае, если требуется защита морозильной камеры от перегрева. Скорость воздушного потока и его направление настраивается в момент монтажа, а направлять поток нужно в сторону выхода на улицу.

Как выбрать

Пульт управления для электрической тепловой завесы Ballu BHC-M10-T09

Чтобы выбрать правильную модель тепловой завесы, и чтобы устройство функционировало с полной отдачей и эффективностью, нужно с полной ответственностью подойти к покупке и на этапе планирования провести расчёт воздушно тепловых завес. Подсчёт осуществляется, взяв на заметку следующие параметры:

  1. Длина устройства.
  2. Расчёт мощности отопления.
  3. Скорость воздушного потока.
  4. Тип монтажа.
  5. Принцип управления.
  6. Источник тепла.

Также перед тем, как приобрести тепловые завесы, стоит узнать про существующие виды этих устройств и основные критерии выбора. Таким образом, вы быстро примете решение и купите качественное оборудование.

Подбор тепловой завесы начинают с общего осмотра помещения, где будет проводиться установка. Нужно провести замер места монтажа:

  1. Ширина. Первый параметр – ширина, нужно сделать замер двери или окна (в случае установки горизонтальной конструкции). Помните, что длина устройства должна быть такой же, либо немного больше ширины проёма. Если ширина выше двух метров (имеется в виду максимальная длина завесы), то логично будет поставить несколько устройств.
  2. Длина. Этот параметр измеряется на окнах или дверях, если завес будет находиться в вертикальном положении. Часто устройство такого типа монтируют тогда, когда в помещении есть натяжные потолки. Длина тепловой завесы в данном случае должна быть минимум ¾ длины проёма двери.
  3. Объём помещения. Соответственно, чем больше объём помещения, тем больше мощности должна иметь завеса. Вообще расчёт проводится специалистом, однако не составит сложности подсчитать нужный мощностной уровень самому.
  4. Тип помещения. Будет ли это квартира или дом либо общественное здание типа супермаркета. Приборы высокой мощности логично будет установить в объёмных помещениях с большой проходимостью людей. Устройства с более низкой мощностью могут быть для жилого помещения. Желательно, чтобы присутствовал терморегулятор для тепловой завесы, что будет подсоединяться к системе и корректировать температуру.

При выборе модели устройства, обратите внимание на модели таких известных производителей завес, как Баллу, Фрико, Неоклима, Тропик, Тепломаш, Зилон, Тимберк.

При покупке тепловой завесы обратите внимание на модели с датчиком температуры, пультом управления, терморегулятором и другим полезным оснащением.

Теперь вы знаете про виды тепловых воздушных завес, их правильную установку, об их плюсах и минусах и о том, как подобрать качественное устройство.

Как свидетельствуют отзывы, тепловая завеса – это высокофункциональное и надёжное оборудование, которое в силах создать благоприятный микроклимат даже в больших помещениях.

teplofan.ru

Как выбрать тепловую завесу: важные характеристики

Тепловая завеса предназначена для того, чтобы создавать мощную воздушную преграду между воздухом внутри помещения и снаружи.

Схема работы тепловой завесы.

Таким образом, устройство препятствует потере тепла зимой и обеспечивает сохранение прохлады летом. Тепловые завесы избавляют от сквозняков, а также могут служить дополнительным (иногда и основным) источником тепла. Их использование помогает сократить энергозатраты при эксплуатации систем отопления и кондиционирования, они защищают от попадания внутрь помещения частиц пыли, неприятных запахов и насекомых.

Обычно подобные приборы применяются в зданиях с непрерывным потоком людей и постоянно открытыми дверями: в крупных магазинах и торговых центрах, кафе, офисах, общественных местах. Эффективность работы тепловой завесы во многом определяется правильным подбором. Чтобы знать, как выбрать тепловую завесу, необходимо понимать, по каким параметрам они отличаются.

Важные характеристики тепловых завес

Длина завесы (длина щели выдува). У разных моделей этот показатель находится в пределах от 60 см до 2 м. Для стандартного дверного проема обычно применяются тепловые завесы длиной от 80 см до 1 м. Именно этот параметр является основным при выборе тепловой завесы.

Вернуться к оглавлению

Мощность тепловой завесы и тип теплоносителя

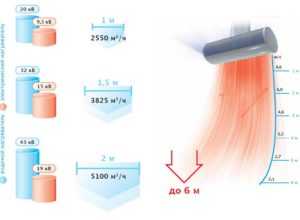

Диаграмма распределения скоростей воздушного потока.

Эта характеристика не считается важным критерием выбора типа тепловой завесы, поскольку они могут быть и без функции подогрева, что никак не влияет на эффективность их работы по отсечению холодного воздуха. Данный показатель имеет значение в том случае, если завеса будет являться основным источником отопления.

Оптимальная мощность при этом для стандартных дверных проемов в помещении с высотой потолков 2,6-3 м составляет примерно 40 Вт/м³. Если тепловые завесы используются в качестве дополнительного источника тепла, то достаточно мощности из расчета 20 Вт/м³.

По способу нагрева воздуха тепловые завесы делятся на водяные и электрические. Водяные имеют калорифер, работающий на горячей воде. Они сложнее в установке и обслуживании, но имеют достаточно высокую эффективность при минимальных энергозатратах.

Схема воздушных завес.

В электрических тепловых завесах могут использоваться спиральные нагревательные элементы и ТЭНы.

Спираль представляет из себя свитую проволоку. Она имеет невысокую стоимость, но при этом температура при нагревании спирали очень большая, что приводит к сжиганию кислорода и короткому сроку службы элемента. ТЭН лишен подобных недостатков, но имеет более высокую цену. Он состоит из металлической трубки, заполненной песком, внутри которой располагается графитный или проволочный нагревательный элемент.

Последнее поколение нагревателей — это керамические элементы. Их главное достоинство состоит в том, что нагреваясь до заданной температуры, они переходят на экономичный режим энергопотребления.

Вернуться к оглавлению

Вид установки и производительность

Выбор воздушных тепловых завес для горизонтального монтажа в зависимости от высоты проема.

По способу установки тепловые завесы делятся на горизонтальные и вертикальные. Наиболее распространенный тип — это горизонтальные завесы. Они устанавливаются над дверными проемами и создают воздушный поток, направленный сверху вниз. Если дверной проем широкий, то используются несколько приборов, которые крепятся друг к другу. Когда по каким-либо причинам горизонтальная установка невозможна, применяется вертикальная тепловая завеса, устанавливаемая сбоку от дверного проема.

Ее высота должна составлять не менее 3/4 от высоты дверного проема. Следует знать, что нельзя устанавливать горизонтальные тепловые завесы в вертикальное положение, это приведет к их быстрой поломке. Если есть необходимость менять положение завесы, то существуют универсальные модели, пригодные как для горизонтального, так и для вертикального монтажа. Применяются также завесы скрытой установки, которые устанавливаются за подвесной потолок так, что видимой остается только решетка выдува воздуха.

Производительность по воздуху — это объем воздуха, который может прокачать тепловая завеса за 1 час. Является важным параметром при выборе модели и определении эффективности ее работы. От производительности зависит скорость воздушного потока и оптимальная высота установки прибора. Все тепловые завесы можно разделить на низконапорные, средненапорные (для проемов до 3,5 м) и высоконапорные (до 10 м).

Вернуться к оглавлению

Способ управления завесой

Современные модели оснащены регуляторами мощности нагрева, иногда — скорости воздушного потока. Пульт управления может быть встроенным или выносным, который устанавливается в любом удобном месте.

Существуют модели с таймером и термостатом, позволяющие экономить электроэнергию и увеличивающие срок службы прибора. Кроме того, можно выбрать модель, имеющую регулятор угла подачи воздушного потока, что повышает эффективность работы тепловой завесы.

Вернуться к оглавлению

Выбор тепловой завесы

Схема движения воздушных потоков в завесах с тангенциальными и радиальными вентиляторами.

Выбирая тепловую завесу, следует знать ширину и высоту защищаемого проема и, прежде всего, обращать внимание на следующие характеристики:

  1. Длина тепловой завесы должна равняться или даже быть немного больше, чем ширина дверного проема. В этом случае воздушный поток будет полностью его перекрывать и обеспечивать эффективную работу.
  2. Воздухопроизводительность — это один из самых важных критериев при выборе модели. Для стандартного проема величина производительности должна быть 700-900 м³ /час. Соответственно, чем больше размеры дверей, тем выше будет этот показатель. Если величина прокачки окажется недостаточной, то не будут отсекаться сквозняки у пола, а чрезмерно мощная производительность, напротив, создаст ощущение дискомфорта и приведет к утечке теплого воздуха. Высота установки тоже зависит от данной характеристики. Начальная скорость воздуха у правильно подобранной завесы должна составлять 6-12 м/с, а на уровне пола — 2.5 м/с (за счет влияния сквозняков). Обычно высота установки указывается в технических данных.
  3. Мощность прибора должна соответствовать характеристикам питающей электропроводки. Этот параметр учитывается в том случае, если есть необходимость отапливать помещение. В другом случае стоит выбирать завесу с самой минимальной мощностью либо совсем без функции обогрева. Кроме того, надо учитывать место установки прибора: например, наличие тамбура позволяет установить тепловую завесу меньшей мощности и, напротив, при часто открывающихся дверях в помещении стоит приобрести прибор с несколько большей мощностью. Выбирая тип нагревательного элемента, установленного в завесе, стоит учитывать все их достоинства и недостатки, а также возможность экономии электроэнергии.
  4. Если позволяют условия, стоит выбрать горизонтальные тепловые завесы, вертикальные используются только при отсутствии такой возможности.

Вернуться к оглавлению

Пример подбора тепловой завесы по параметрам

Схема воздушных потоков в стандартной завесе и в завесе DUALFLOW.

Как выбрать тепловую завесу для небольшого, хорошо отапливаемого магазина без тамбура. Размеры защищаемого проема : ширина 1 м, высота 2,3 м. При этом есть место над дверью для закрепления завесы.

Соответственно параметрам, надо выбрать прибор длиной не менее 1 м, с дальностью действия до 2,5 м, предназначенный для горизонтальной установки или универсальный. Такие завесы имеют обычно мощность 6 или 9 кВт. Делая выбор между спиралью и ТЭНом, стоит отдать предпочтение последнему. Учитывая, что помещение не имеет тамбура и двери будут постоянно открыты, лучше выбрать завесу мощностью в 9 кВт.

Далее надо выяснить, от какого напряжения работает прибор, и соотнести его с имеющимся в магазине. Конечно, стоит учитывать и стоимость завесы, ее дизайн и предусмотренные способы управления прибором. Кроме того, всегда можно обратиться за помощью к продавцам-консультантам торгового центра.

1poteply.ru

Воздушная завеса и тепловая завеса их описание и характеристики

Электромеханическое устройство, призванное решать задачу по удержанию определённой температуры воздуха в помещении – это тепловая завеса. Причём объём помещения прямо пропорционально влияет на эффективность применения, позволяя выгодно использовать тепловую инерцию больших помещений. Можно представить, как быстро выветривается тепло, через регулярно открывающиеся проходы, рабочие терминалы и двери. Наиболее актуальным, применение подобного устройства в местах большого потока проходящих людей или аналогичная технологическая необходимость. Использование аэропортами, вокзалами, большими супермаркетами и производственными помещениями, является буквально панацеей, для сбережения внутреннего микроклимата. Чем больше разница температур, снаружи и внутри помещения, тем быстрей происходит столь нежелательный конвективный обмен воздушных масс.

Весьма нетривиальным решением является создание воздушного потока, исключающего циркуляцию воздушных масс через проходы. Кроме того, такой воздушный щит в разных моделях ведёт себя по-разному, но в состоянии оградить внутреннее пространство от насекомых, пыли и выхлопов автомобилей.

Тепловая завеса с правильно подобранной мощностью “прокачки”, будет в состоянии отсекать сквозняки и может выступить дополнительным элементом обогрева помещений. Соответственно летом, теплозавеса в состоянии удержать в помещении прохладный воздух и отсечь загрязнения или запахи. Это позволяет применять их на дверях и проходах промышленных и бытовых холодильных установок больших размеров. Чаще всего, это тип завес без обогрева. Последовательное расположение на вертикальных или горизонтальных откосах, позволяет перекрыть довольно большой по площади проем. Однако следует учесть, что не все модели можно располагать горизонтально или вертикально. В зависимости от функциональности и моделей они бывают промышленные, брызгозащищённые и офисные.

Классификации и параметры

При выборе стоит обращать внимание на производимый уровень шума, а это один из главных показателей девайса и на материалы лицевых панелей. Использование в общественных заведениях накладывает определенные ограничения. Звуковое давление должно быть низким, а лицевые панели не имеют склонности нагреваться. Например, они могут быть обработаны защитным полимерным покрытием значительно снижающим их теплообмен.

Существуют электрические, водяные и тепловые завесы без подогрева. Это означает, что в качестве источника тепла используется; в одном случае электронагревательный элемент, в другом, теплоносителем выступает вода. Исходя из экономической целесообразности, для обогрева и защиты больших помещений, используют устройства с водяным теплоносителем. И несмотря на более высокую цену это более оправдано. Возможна установка и в небольших офисах на окна и двери.

Интересно, что кроме прямого назначения, тепловая завеса, путём перемешивания воздушных масс, помогает равномерному распределению температур на разных уровнях высоты в помещении. Нередко этот процесс наглядно демонстрируется производителями с помощью съёмки тепловизором. Довольно важным параметром является тип нагревательного элемента и “прокачка”. От объёма помещения и площади дверных проёмов зависит количество и сила воздушных потоков, проникающих через них. Исходя из этих параметров должен быть подобран аппарат, соответствующий силе противодействия этим процессам.

Высота и ширина закрываемых проёмов, также определяет необходимую мощность. К примеру, для защиты дверного проёма размером 1м х 2м потребуется устройство, с прокачкой около 1000 – 1100 метров кубических в час, причём скорость исходящего потока должна быть на уровне 8-10 м/с. При не выполнении определённых соответствий, будет утрачен смысл применения теплозавесы, как таковой. Возлагаемые на неё задачи, будут выполняться лишь частично.

Немаловажная деталь, рабочей частью роторного вентилятора, является цельная турбина, перекрывающая всю габаритную длину. Иногда в стремлении увеличить размер, вентилятор компонуется двумя крыльчатками, сам при этом располагаясь по центру. Это приводит к так называемому провалу, сразу в пространстве за двигателем, что ухудшает характеристики устройства и приводит к выходу из строя нагревательных элементов.

Строение завес

Воздушная тепловая

В металлическом корпусе воздух, подгоняемый роторным вентилятором, через нагревательный элемент, в форме плоской широкой струи направляется вдоль плоскости дверного проёма. Модели отличаются между собой нагревательными элементами, формой сопел и размерами. Нагревательные элементы могут быть спиральными, открытого и закрытого типа – тэн. Спиральные открытого типа, как известно, выжигают кислород и имеют низкий ресурс и безопасность. Тэны те-же спиральные проводники высокого сопротивления, помещенные в металлические или стеклянные, огнеупорные трубки, с засыпкой из кварцевого песка.



Wing W100

Долговечность и безопасность их гораздо выше. Если же такая трубка обвита перфорированной, металлической лентой, КПД такого элемента значительно увеличивается. Роторная турбина или радиальный вентилятор, представляет собой, воздушный насос – улитку, вытянутую  вдоль оси вращения крыльчатки. В комплекте с соплами определенной конфигурации, насос такого типа способен обеспечить скоростной поток воздуха, достаточно высокой плотности.

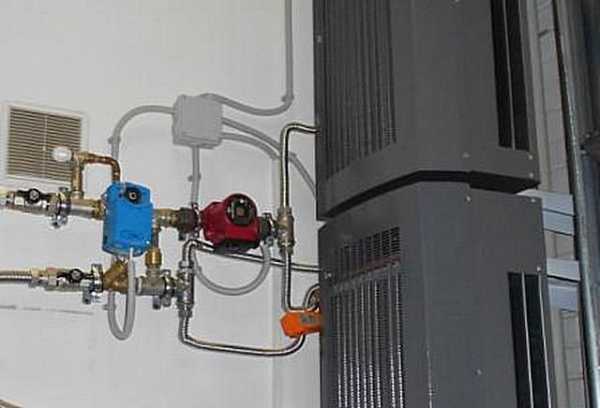

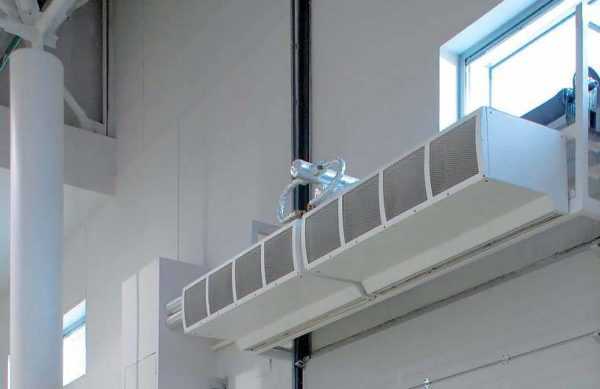

Водяная тепловая

Отличие водяной тепловой завесы, заключается в замене электрического нагревательного элемента, водяным теплообменником. Водяной теплообменник встраивается в разрыв системы отопления. Классифицируются подобные изделия по габаритам и расположению в пространстве. Есть три типоразмера, бытовые, средние и большие, сверхмощные завесы. В подавляющем большинстве случаев это хозяйственные, производственные и промышленные помещения, где высота проемов может достигать 7 метров, а в исключительных случаях и 12. Если необходимо, используются устройства, имеющие защищённые от коррозии наружные панели.



WING W200

Такие качества востребованы на автомойках, либо производственных цехах. Кроме того, водяные теплозавесы, при больших размерах выгодно отличаются экономностью. Могут комплектоваться двухскоростным вентилятором, возможностью многоступенчатой регулировки мощности нагревателей, термостатами и концевиками для срабатывания в определённый момент открывания ворот.

К сожалению, оснащать концевиками небольшие проемы не имеет смысла, так как время необходимое на разогрев и раскрутку вентиляторов приблизительно 5-10 секунд. При невозможности использования горизонтальных завес, применяют вертикальные, иногда таким образом решаются сложности монтажа габаритных панелей для больших промышленных проёмов.

Подбор и эксплуатация

Тепловая завеса обычно не нуждается в особо-изощренных элементах управления. Два переключателя, для вентилятора и нагревателя, регулятор – вот и всё что нужно. На небольших устройствах, элементы управления располагаются непосредственно на корпусе. Для промышленных и габаритных моделей, предусмотрен выносной пульт с проводом, который можно расположить в необходимом месте.

Учитывая разные задачи, возлагаемые на тепловой завес, нужно подбирать параметры устройства индивидуально. Считается что на 30 кубических метров требуется 1 кВт. В отапливаемом, хорошо утеплённом, просторном помещении, имеющем небольшой проходной человеко – поток и высокий дверной проём, понадобится завес небольшой мощности, но с большой «прокачивающей» способностью. Это говорит о том, что электрическая мощность не является основным, а скорее вспомогательным элементом теплозавесы. Главным же показателем, остается скорость и сфокусированность потока воздуха. Для среднего частного дома, с высотой потолка до 2,5 м, на стандартную дверь шириной 90 см подойдёт тепловая преграда 4-6 кВт, производительностью, около 1000 кубометров в час. Однако будет определяться количеством проживающих, утеплённости объекта, наличием у прохода теплолюбивых объектов (растения и т.п.).

Выбор по производителю

Производители тепловых завес, заявляющие о себе на рынке:

«Тепломаш» Российская компания, производит устройства широкого диапазона от 2 до 230 кВт. Предлагаются офисные, промышленные, интерьерные и брызгозащищённые завесы. Львиная доля продукции компании приходится на промышленные модели, включая альтернативные газовые устройства (например, Серия 400 Газовые). В ряду продукции, есть интересные интерьерные и офисные модели ( Серия 600 Линза Бриллиант). А супер мощные модели серии 800, могут обеспечить перекрытие проемов до 12 м. Некоторые разработки не имеют аналогов, по своей мощности и конструктиву.


Международный холдинг Ballu, совместно с европейскими производителями специализируется на офисных и дизайнерских решениях. В линейке моделей присутствуют варианты тепловых завес для проемов высотой до 4,5 м., для крупных производственных помещений, павильонов, в том числе и с водяными теплообменниками.


Производители «Тропик-Лайн», также выпускают довольно широкий ассортимент теплозавес. Это и электрические завесы небольших габарит дефорсированной мощности и промышленные устройства перекрывающие проемы до 8 м. Экономные водяные и серия безнагревных промышленных устройств, обеспечивающих воздушный заслон 9 метровых проёмов, со скоростью потока до 100 километров в час.


ZILON как и холдинг Ballu используют в производстве комплектующие немецкой компании Punker. Продукция этого российского производителя чаще всего имеет нержавеющий кожух и универсальный монтаж, позволяющий использовать завесу в вертикальном и горизонтальном положении. Большинство моделей, имеют съемные лицевые панели, облегчающие очистку перфорированных теплообменников.

Завесы Dantex ориентированы на нижний и средний диапазон мощностей от 3 до 12 кВт. Модели этой компании предназначены для использования в небольших офисных помещениях, частных домах, магазинчиках или кафе. Модели от Dantex ориентированные на комфорт, тишину и безопасность. Беспроводной дистанционный пульт управления и дополнительные меры безопасности делают продукцию этой компании привлекательные для частного использования в своём доме.

ecoteplo.pro

Тепловая завеса на входную дверь

Обеспечение комфорта пребывания в помещениях дома в любое время года – одна из главных забот хозяев. Но усилия по утеплению стен, по установке соответствующей системы отопления могут быть напрасными, если тепло будет свободно выходить через окна или двери. Особенно это касается тех построек, в которых, по тем или иным причинам, входные двери открываются очень часто или даже длительное время остаются в открытом положении.

Тепловая завеса на входную дверь

Простая ситуация: хозяева дома открывают какой-либо семейный бизнес — мастерскую, магазин или офисное помещение.  С одной стороны, многочисленные клиенты – это отлично, но, вместе с тем, частое открытие дверей способно быстро выстудить даже хорошо отапливаемое помещение, а это – серьезные затраты на энергоресурсы. Другой вариант – специфика деятельности частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открытия ворот (дверей). Чтобы обеспечить себе приемлемые условия эффективной производительной работы в зимнее время придется тратить непомерные силы и средства для поддержания нормальной температуры. Но выход есть — и в том, и в другом случае должна помочь тепловая завеса на входную дверь.

Содержание статьи

Для чего нужна тепловая завеса

Что было проще понять предназначение тепловой завесы, следует для начала разобраться в том, как холодный воздух проникает в дом через открытые двери. Этот процесс обусловлен несколькими причинами – разницей температур снаружи и изнутри помещения, вызываемым этим перепадом различный уровень давления. И плюс к этому очень важная причина – это движение воздушных масс по улице – ветер, создаваемые вихревые потоки от проезжавшего транспорта и т.п.

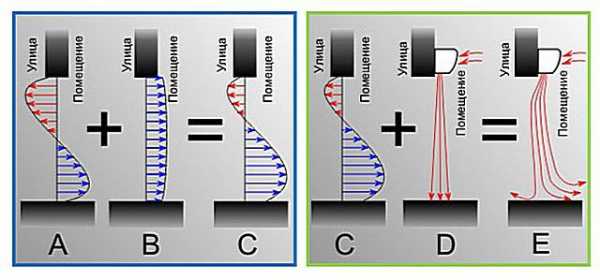

Схема, показывающая необходимость тепловой завесы

На фрагменте «А» показано перемещение потоков холодного и более теплого воздуха через дверной проем в «спокойных» условиях. Холодный воздух всегда плотнее, и своим повышенным давлением просто выдавливает более лёгкий теплый. При этом холодный поток всегда расположен ближе к полу – все, наверняка, на своей житейской практике ощущали, как «тянет холодом» понизу из-под неплотно прикрытой двери.

К этому вполне обычному обмену прибавляется ветровая составляющая (фрагмент «Б»). Она конечно, величина непостоянная, зависит от направления и скорости ветра, стабильности или периодических порывов, размеров дверного проема и других параметров, но в целом чаще всего такое приложение вектора перемещения воздушных масс все же присутствует.

В итоге, в результате сложения обоих факторов, получается картина, показанная на фрагменте «С» — «канал» поступления холодного воздуха еще сильнее увеличивается по площади, занимая большую часть дверного проема. В таких условиях, если дверь приходится держать распахнутой или же часто открывать, с обогревом помещения не сможет справиться никакое отопительное оборудование, которое будет «молотить» вхолостую.  Кроме того, по комнатам гуляют постоянные сильные сквозняки, резко повышающие вероятность простудных заболеваний, даже если люди одеты «по сезону».

А что, если подать достаточно узкий, но плотный направленный поток воздуха. Так, чтобы его давление превышало даже теоретически возможные значения внешнего и внутреннего напоров (фрагмент «D»). Если правильно рассчитать параметры такого потока, то он станет преградой для показанного выше обмена, отгораживая воздушные массы снаружи и внутри помещения. Несколько искривляя свою конфигурацию под влиянием внешнего на него давления, поток все же сохраняет нужную «собранность» и дробится только по достижению поверхности пола, разделяясь на два направления. Определенная часть выходит наружу, но все же более значительная – возвращается обратно в помещение (фрагмент «Е»).

Как такой эффект можно использовать?

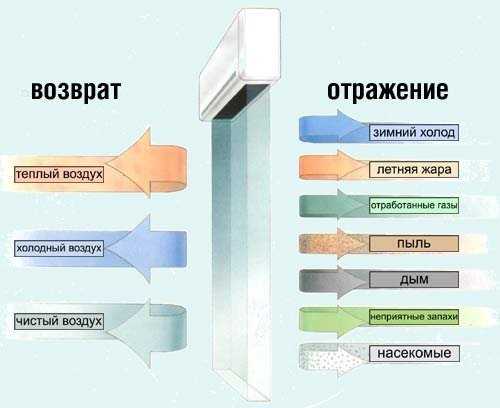

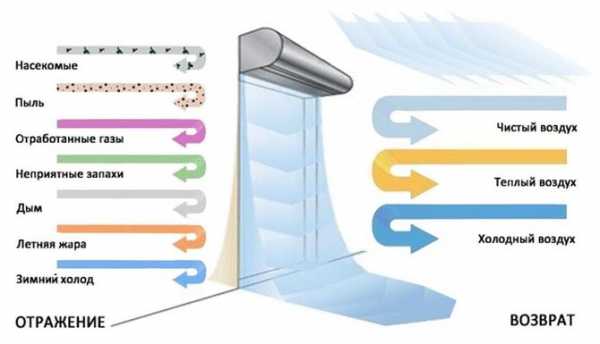

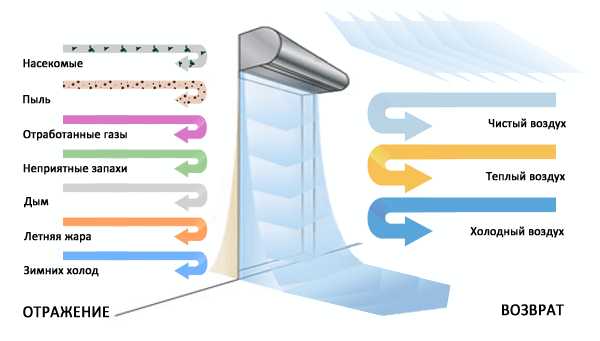

Тепловая воздушная завеса способна выполнить несколько функций

  • Картинка «а» — зимнее время. Воздух получает необходимый нагрев, и получаемая завеса не только не пропускает холодные массы внутрь и не позволяют нагретым вырваться наружу, но и, возвращаясь в помещении, «оказывает подмогу» системе отопления.
  • Однако, рассматривать воздушную завесу слишком «узко», только в качестве своеобразного отопительного прибора, было бы большой ошибкой. На картинке «б» показана ее работа в теплое время года. Ситуация меняется на обратную – прохладный внутренний воздух не выходит наружу (хотя его плотность в рассматриваемом случае выше), а разогретый летним зноем уличный – не может проникнуть в помещение. Таким образом, в комнатах поддерживается комфортная для пребывания людей температура.
  • Но и это еще не все. Независимо от времени года и от режима работы такая завеса выполняет еще одну важную функцию (картинка «в»). В уличном воздухе всегда взвешено немало пыли, особенно, если в непосредственной близости располагается оживленная автомагистраль или даже железнодорожная линия. По этой же причине воздух может быть перезаполнен выхлопными газами. Естественно, что при попадании всех этих «бонусов» в помещения, тамошний микроклимат значительно пострадает. А вот тепловая завеса вполне справится с такой проблемой. Это касается еще и падающего снега, мелкого моросящего дождя, а в летнее время – полчищ мелких надоедливых насекомых.
  • И еще одно применение. С помощью таких воздушных завес появляется возможность зонировать помещения по типу создаваемого в них микроклимата. Например, можно «отгородить» просторный холл на входе (где повышенная температура воздуха особо и не нужна, и на прогрев такого помещения будет тратиться неоправданно много энергии) от внутренних жилых или рабочих помещений, даже не устанавливая дополнительных дверей.

Итак, создание воздушной завесы помогает справиться с большим количеством проблем. И всего этого можно добиться установкой специального прибора.

Несмотря на то что сама по себе воздушная тепловая завеса является потребителем электроэнергии, ее использование дает немалую выгоду. Так, практика показывает, что правильно выбранный и установленный прибор позволяет сэкономить до 30% на энергоносителях, затрачиваемых на отопление помещений зимой и их кондиционирование в летнее время. А если хозяин мыслит более широко, то не сможет не заметить того, что отсутствие холодных сквозняков резко сократит затраты на лекарства для домочадцев или на оплату больничных листов работающего у него персонала.

 Еще одно важное достоинство – при таком богатом спектре возможностей сам прибор практически не занимает полезного места в пространстве помещения.

Для наглядности – небольшой анимированный ролик по принципу действия тепловых завес:

Видео: как работает тепловая воздушная завеса

Как устроена воздушная завеса

Как правило, воздушная тепловая завеса приставляет собой электротехническое устройство, собранное в корпусе выраженной вытянутой формы.

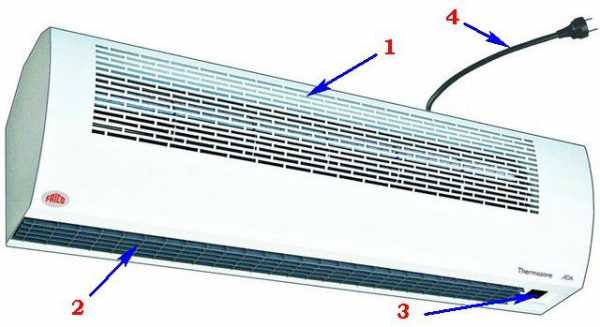

Так обычно выглядит тепловая завеса на стандартную дверь

В верхней части корпуса имеется решетка (поз. 1), через которую производится забор воздуха из помещения.

Снизу расположено выходное щелевидное окно (сопло) (поз. 2), которое может быть оснащено подвижными шторками по типу жалюзи.

Элементы управления (поз. 3) могут располагаться на самом корпусе, в доступном для визуального контроля и манипулирования месте. Пульт управления, кроме того, может быть, выносным, и располагаться на стене комнаты в удобном месте.

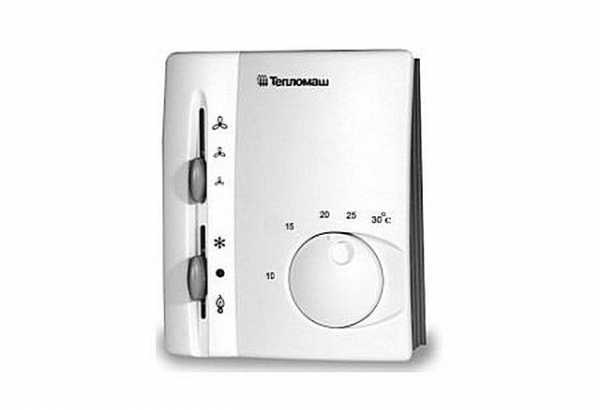

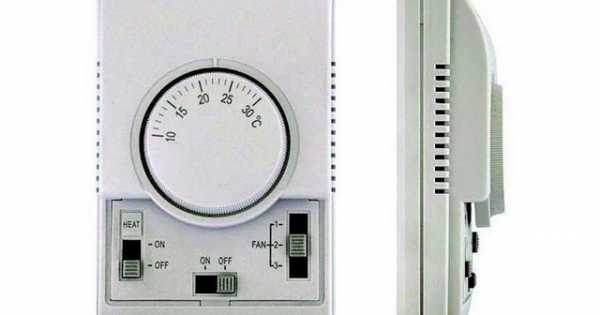

Выносной блок управления завесой

На корпусе может быть клеммная колодка для подключения к сети электропитания, но на моделях бытового класса чаще всего имеется уже скоммутированный кабель с вилкой для подключения к розетке (поз. 4).

На многих современных моделях предусмотрено, кроме того, еще и дистанционное управление с помощью инфракрасного пульта (так же, как и в кондиционерах сплит-системы).

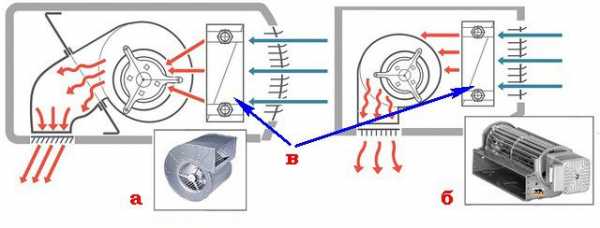

Основная задача тепловой завесы – создание мощного воздушного потока. А это означает, что главным узлом прибора становится нагнетательный вентилятор. Обычно эти устройства – не обычного лопастного, а турбинного типа, двух разновидностей – более компактного радиального (поз. «а») или вытянутого тангенциального вида (поз. «б»).

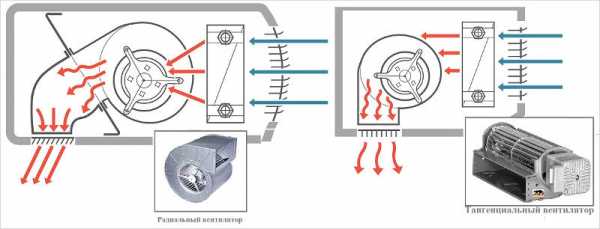

Турбины радиального (слева) и тангенциального типа

Поз. «в» — это теплообменник, где поток воздуха при необходимости получает нужный нагрев. Подавляющее большинство моделей имеет электрический теплообменник, где воздух получает нагрев от спиралей или ТЭНов. Однако, существуют стационарные модели тепловых завес, которые подключаются к существующим контурам водяного отопления.

Многие современные тепловые завесы имеют встроенные фильтры, которые попутно очищают прогоняемый через прибор воздух от взвешенной пыли.

Электронные схемы современных завес предусматривают многоуровневую защиту от короткого замыкания, пробоя на корпус, перегрева, имеют модули термостатического управления уровнем нагрева теплообменника и скоростью вращения вентилятора.

Классификация воздушных тепловых завес

Существует несколько градаций классификации тепловых завес.

По расположению относительно дверного проема:

  • Классическое исполнение большинство тепловых воздушных завес — это прибор с горизонтальной установкой над дверным проемом (воротами, окном и т.п.)

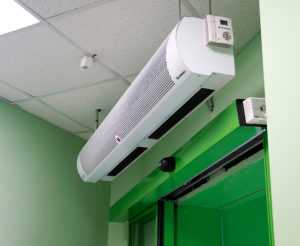

Горизонтальная установка над дверным проемом

  • Иногда, в силу тех или иных причин технологического или эстетического характера установка тепловой завесы сверху может быть невозможна или нерациональна. Для таких ситуаций предусмотрены вертикальные приборы, которые устанавливаются «колоннами» с одной, или даже с обеих сторон дверного проема.

Тепловая завеса вертикального типа

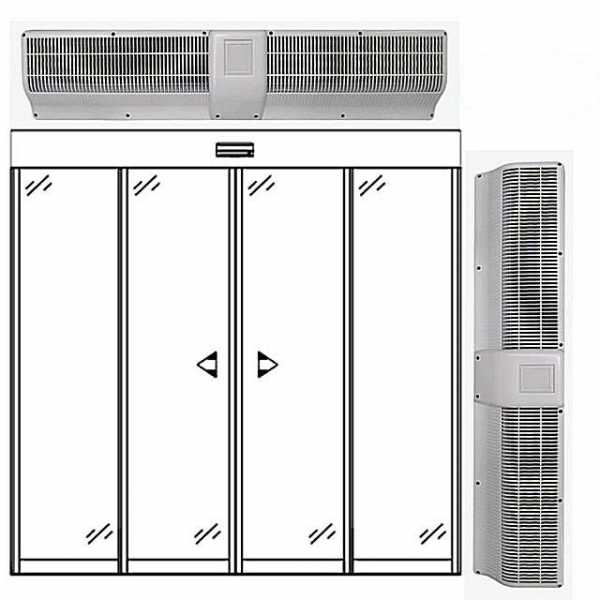

Многие модели в этом плане обладают повышенной универсальностью – их конструкция позволяет, с учетом специфики помещения, устанавливать их как в горизонтальном, так и в вертикальном положении.

Универсальные модели допускают любое размещение прибора

По типу установки:

Большинство моделей имеет металлический корпус, исполнение которого подразумевает монтаж прибора на стене. Однако, если к внутреннему оформлению помещения предъявляются какие-либо повышенные требования с точки зрения дизайна, то можно подобрать тепловую воздушную завесу, которая встраивается в потолок или в стену по высоте проема.

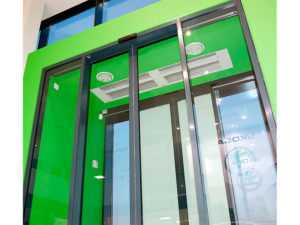

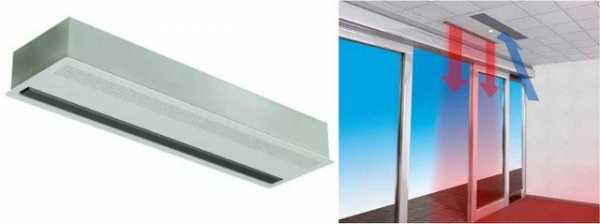

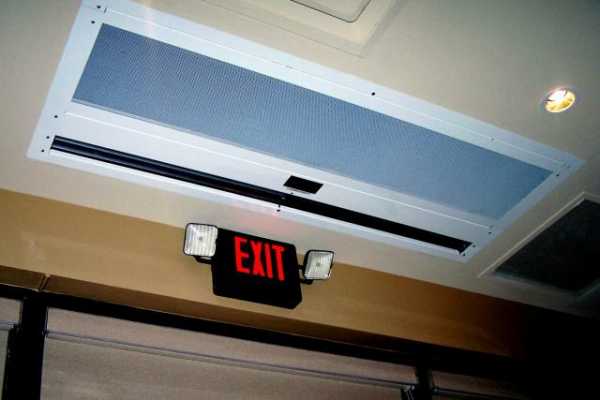

Тепловая завеса скрытой установки для подвесного потолка

По наличию и виду теплообменника:

Все воздушные завесы по этому критерию можно разделить на три группы:

  • Завесы с электрическим теплообменником. Обычно в классификации маркируются серийными обозначениями RS, RM или RT.

Достоинства – максимальная простота устройства и установки прибора, высокие показатели эффективности, возможность плавной регулировки температуры нагрева воздушного потока.

В качестве нагревательных элементов на старых моделях применялись обычные спирали, но сейчас от такого подхода практически повсеместно отказались, так как открытые нагреватели «пережигают» кислород и быстро сушат воздух в помещении. В настоящее время применяются трубчатые нагреватели по типу всем знакомых ТЭНов, или более современные полупроводниковые РТС (Pоsitive Tempеrature Coеfficient), имеющие возможность саморегуляции нагрева и потребления электроэнергии.

Недостатки электрических теплообменников – значительное потребление мощности (не считая затрат на обеспечение работы вентилятора), и некоторая «инертность» при запуске – теплообменнику требуется определенное время для выхода на рабочий режим.

  • Тепловые завесы с водяным теплообменником (серия RW).

В таких моделях электроэнергия расходуется только на обеспечение работы вентилятора и группы управления. Это, безусловно, делает водяные тепловые завесы намного более экономичными при постоянной эксплуатации.

В корпусе (снаружи или скрытно) расположены патрубки для подключения прибора с существующему контуру системы водяного отопления (на рисунке показаны стрелками).

Патрубки для подключения подачи и «обратки» системы отопления дома

Недостатки такой разновидности тепловых завес очевидны – это масса сложностей в процессе установки. Необходимо заранее предусматривать ответвления от общего контура, а при условии сохранения эстетичности интерьера подобная операция бывает довольно проблематичной. Теплообменник такой завесы имеет мелкую трубчатую структуру (подобно радиатору в автомобиле), которая быстро забьётся, если не предусмотреть фильтрующее устройство. Кроме того, потребляемая тепловая мощность подобной установки должна соответствовать реальным возможностям автономной системы отопления, чтобы подключение завесы не сказалось на уровне нагрева радиаторов в других помещениях.

  • Воздушные завесы, не оснащенные теплообменником (серийное обозначение – RV).

Такие приборы используются в условиях, года дополнительного нагрева воздуха не требуется. Они хорошо защищают от попадания в помещения уличной пыли, загазованности, насекомых, от утечки кондиционированного воздуха наружу. Находят широкое применение в производственной практике – для зонирования просторных помещений, защиты от попадания теплого воздуха в морозильные камеры или хранилища и т.п.

По уровню мощности (производительности) и, соответственно, предназначению:

  • К серии RS относят мини-завесы с ограниченной сферой применения. Их производительности хватает для эффективного «завешивания» только небольших проемов, например, окон приема посетителей, выходящих в холодный холл, или окошек обслуживания клиентов в уличных киосках, транспортных кассах и т.п. Обычно они рассчитаны на проемы высотой не более полутора метров, шириной до 800 мм.

Компактный прибор для создания завесы в окошках

Скорость потока воздуха и объем прокачки в минуту – невелики. В бытовом плане подобные тепловые завесы практического применения не получают.

  • Тепловые завесы серии – это самая большая группа приборов, которые предназначены для установки в большинстве существующих стандартных дверных проемов, высотой примерно от 2,5 до 3,5 метра. В том числе, подходят они и для входных дверей или для перехода от холодной прихожей в жилой сектор дома.

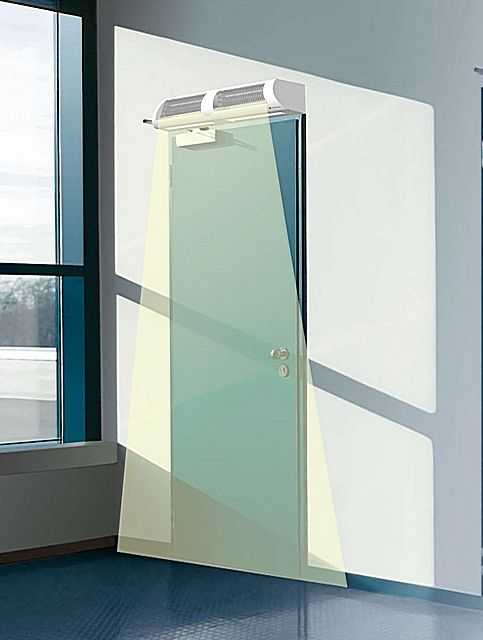

Тепловая завеса среднего класса — вполне подойдет для входной двери

Такие приборы – наиболее «ходовые». Именно такие серии чаще всего оснащаются удобными выносными блоками или дистанционными пультами управления.

  • Мощные тепловые завесы серии находят применение для защиты высоких проемов, от 3,5 до 7 метров. Это могут быть ворота автомастерской, складских или производственных помещений, входы в крупные торговые центры или здания культурно-социального предназначения.

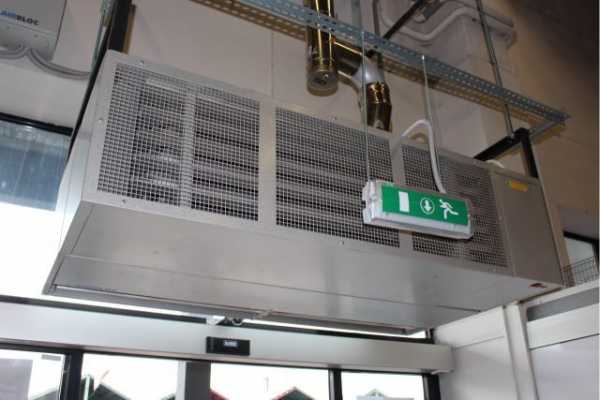

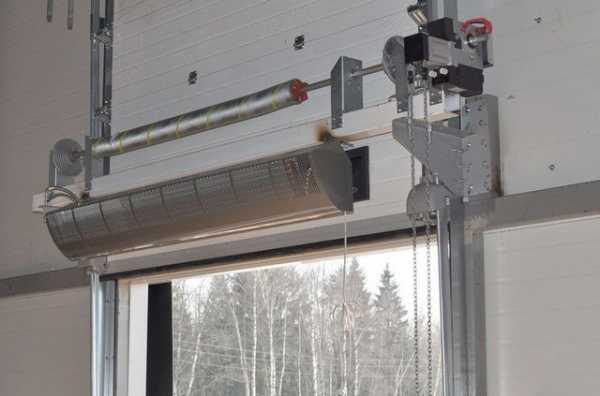

Мощная завеса, установленная над входом в мастерскую

Очень часто именно к такой категории относят и мощные установки серии RW, подключенные к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных сооружений. стоимость водяных тепловых завес – значительно превышает аналогичный показатель электрических моделей, сопоставимых по производительности и размерам.

Существуют и сверхмощные тепловые завесы, которые способны создать воздушный барьер в проемах и проездах высотой вплоть до 12 метров.

Как выбрать оптимальную тепловую завесу

Выбор воздушной тепловой завесы имеет свои особенности, с которыми непременно нужно ознакомиться перед походом в магазин.

Помимо уже упомянутых критериев выбора – по месту установки (горизонтально или вертикально) и принципу работы теплообменника, обязательно обращают внимание на следующие характеристики:

  • Размеры (в большей мере – длину) самого прибора, то есть ширину создаваемой им воздушной завесы.
  • Производительность, то есть способность прокачать определенное количество воздуха за единицу времени.
  • Мощность теплообменного блока.
  • Оснащенность полезными регулировочными опциями.
  • Степень защиты, то есть уровень безопасности эксплуатации устройства.
  • Для интерьерного оформления помещения имеет значение и внешний вид тепловой завесы.
Размеры тепловой завесы

Определяющим параметром, безусловно, является длина прибора. Она должна обеспечивать требуемый воздушный поток по всей ширине дверного проема, не допуская свободных просветов для проникновения холодных или запыленных масс снаружи. Как правило, длина таких устройств лежит в пределах 600 ÷ 2000 мм.

Для стандартных дверных проемов обычно приобретаются завесы длиной порядка 800 мм. При грамотном подходе следует принимать в расчет, что ширина воздушного потока должна быть как минимум равна просвету дверей, но еще лучше, если она будет несколько больше.

Есть еще один нюанс. Технология производства воздушных нагнетателей несколько ограничивает длину турбины (до 800 мм), так как при превышении подобных размеров резко возрастают вибрационные явления, что требует достаточно дорогостоящей «подвески».

Длина турбины обычно ограничивается — до 800 мм

Стараясь минимизировать затраты при выпуске «длинномерных» моделей, многие производители идут по пути упрощения: размещают электропривод в центре прибора, а турбины – слева и справа, добиваясь нужной длины. В подобной компоновке может таиться серьезный недостаток – в центре создаваемого воздушного потока может образоваться «провал» или область пониженного давления, которые способны стать лазейкой для проникновения воздуха снаружи.

Если ширина дверного проема больше, чем длина понравившейся модели или вообще имеющихся в продаже приборов, имеет смысл приобрести две завесы (а иногда – и больше), и установить их вплотную одна к другой.

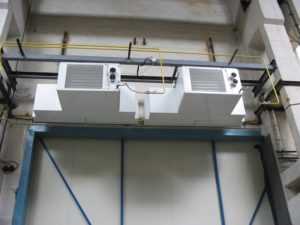

Установка нескольких воздушных завес для полного перекрытия входного проема

Показатели производительности тепловой завесы

Вполне понятно, что тепловая завеса должна создавать воздушный поток, «плотность» которого, то есть внутренне давление воздуха превышало бы внешнее в любой точке дверного проема, от места установки и до пола (противоположной стороны дверей).

Расчетами определено, что такие требуемые параметры сохраняются при скорости воздушного слоя в точке встречи с преградой не менее 2,5 м/с. Естественно, скорость из-за сопротивления воздуха падает по мере удаления от прибора.

Скорость и плотность воздушного потока зависят от рабочего диаметра турбины, скорости ее вращения и, стало быть, от общей производительности нагнетательного блока. Например, в таблице ниже наглядно показана зависимость дальности эффективного действия тепловой завесы в зависимости от диаметра турбины – в ряде случаев можно ориентироваться и на такие показатели:

Расстояние от выходного сопла тепловой завесыСкорость потока воздуха в зависимости о установленного в тепловой завесе вентилятора
Рабочий диаметр вентилятора
Ø 100 ммØ 110 ммØ 120 ммØ 130 ммØ 180 мм
Завесы воздушные без подогрева
0 м9 м/с10 м/с12 м/с14 м/с
1 м7 м/с7 м/с11 м/с10 м/с
2 м4 м/с4м/с8 м/с7,5 м/с
3 м1,0 ÷ 2 м/с1,5 ÷ 2 м/с5 м/с6 м/с
4 м2 ÷ 3 м/с5 м/с
5 м3 м/с
6 м1,0 ÷ 2 м/с
Завесы воздушные тепловые, с подогревом
0 м8,5 м/с8,5 м/с12 м/с12 м/с15 м/с
1 м6,5 м/с6,5 м/с10 м/с9,5 м/с13 м/с
2 м3 м/с3 м/с7 м/с9 м/с11 м/с
3 м1,0 ÷ 2,0 м/с2 м/с4 м/с5,5 м/с9 м/с
4 м1,0 – 2,0 м/с4 м/с7 м/с
5 м3 м/с5 м/с
6 м1,0 ÷ 2,0 м/с3 м/с
7 м2 м/с
8 м1,0 – 2,0 м/с

Чаще всего в технической документации на изделие производитель напрямую указывает, под какие максимальные размеры проема разработана конкретная модель. Там же обязательно указывается и производительность системы, обычно в кубометрах в час. Считается, что оптимальным для стандартного дверного проема габаритами 0,8÷1,0 × 2,0÷2,2 м считается прокачка 700 ÷ 900 м³/ч. Однако, если посмотреть на каталоги оборудования, то нередко встречаются завесы и с куда более скромными значениями. Единства взглядов производителей в этом вопросе нет.

Существуют специальные алгоритмы расчета параметров тепловых завес, которые учитывают не только линейные показатели места установки, но и особенности расположения входов в здание, средние перепады температур для конкретного региона, преобладающее направление ветров и т.п. Подобные вычисления – это удел специалистов, и если кому-то недостаточно для выбора модели заявленных производителем характеристик, то можно обратиться в соответствующую проектную организацию.

Почему вопрос производительности стоит столь остро? От него напрямую зависит эффективность функционирования воздушной завесы.

Последствия неправильно подобранной производительности тепловой завесы

  • На фрагменте №3 схематично показана работа правильно подобранной модели тепловой завесы. Воздушный поток сохраняет свою «плотность» для встречи с преградой, а затем примерно на ¾ отражается обратно в помещение.
  • Фрагмент №2 – установлена тепловая завеса с избыточной производительностью. Скорость у поверхности пола слишком велика, и поток разбивается таким образом, что значительная его часть выносится наружу. Безусловно, это ведет к совершенно неоправданным потерям затраченной энергии.
  • А на фрагменте №3 показано, что будет, если мощностей создаваемого потока — недостаточно. Внешнее давление воздушных масс перевешивает, и в нижней части дверного проема открывается широкое «окно» для холодного уличного воздуха. Смысл установки такой тепловой завесы вообще весьма сомнителен – она попросту не играет сколь-нибудь значимой роли.
Тепловая мощность воздушной завесы

Как ни странно, но этот показатель для тепловой завесы не является определяющим – в этом их принципиальное различие от, казалось бы, родственных приборов – тепловых пушек или устанавливаемых у дверей и окон напольных или встраиваемых в пол конвекторов отопления.

Работа теплообменника воздушной завесы направлена не на поддержание оптимальной температуры в помещении, а лишь на частичную компенсацию тепловых потерь через дверь. Понятно. что часть нагретого воздуха при работе в «зимнем» режиме возвращается обратно в помещение, но эта циркуляция должна оказывать лишь вспомогательное действие на функционирующую в здании систему отопления, но никак не подменять ее.

При высоких скоростях прокачки воздуха придать ему слишком высокую температуру – задача сложная и очень энергозатратная. Обычно в большинстве моделей прирост температуры ограничивается в лучшем случае 20-ю градусами, а на термостатических элементах управления максимальное значение, как правило, не превышает 30°С – большего от тепловой завесы и не требуется.

Блок управления с термостатическим регулированием

 А вот на общую потребляемую мощность стоит обратить внимание. От этого показателя будут зависеть параметры выделенной линии электропитания, автомата в распределительном щите дома, УЗО и т.п.

Управление и системы защиты

Все электрические тепловые завесы оснащены двумя уровнями управления: один отвечает за создание и поддержание заданной производительности «по воздуху», а второй – за работу теплообменного узла. При этом система защиты никогда не допустит включения обогревателя при неработающей турбине, чем обеспечивается предохранение прибора от перегрева.

Самые простые, недорогие модели имеют предустановленные уровни производительности и нагрева ТЭНов, которые изменить не получится (единственное исключение – можно полностью выключить нагрев при работе в «летнем» режиме. Однако такая дешевизна и упрощение конструкции вряд ли оправданы для использования в частном доме – всем хочется иметь возможность оптимально настраивать микроклимат в помещении.

Более сложные модели оснащены ступенчатой регулировкой, например, имеют 2 ÷ 3 уровня мощности турбины и столько же – градаций по нагреву теплообменника.

Однако, в последнее время все же наиболее популярными становятся тепловые завесы с электронным управлением, которое открывает хозяевам возможность плавных точных регулировок.

Современные блоки управления позволяют проводить точные настройки параметров работы завесы

Наличие термостатического датчика позволит существенно сэкономить на потреблении электроэнергии – автоматика будет включать или выключать блок ТЭНов только по мере необходимости.

Тепловые завесы могут комплектоваться выносными блоками управления, которые располагаются на стене. Удобны в эксплуатации модели, у которых предусмотрены дистанционные пульты.

Как и все современные электроприборы, тепловая завеса должна быть оснащена несколькими степенями защиты от коротких замыканий, перегрева, пробоя фазы на корпус, перепадов напряжения и т.п.

Конструкторы и дизайнеры фирм-производителей стараются выполнить тепловые завесы внешне так, чтобы они не портили своим видом интерьера помещения. Некоторые модели могут стать даже своеобразным украшением входной группы.

Монтаж тепловой завесы

Самостоятельная установка тепловых воздушных завес, хотя и не приветствуется производителями, но все же вполне возможна, особенно, если речь идет о самых распространенных – полностью электрических моделях. По степени сложности она – намного проще установки бытового кондиционера.

Можно ли самостоятельно установить кондиционер?

Монтаж кондиционера обычно требует особых навыков, так как при установке сплит-системы потребуется правильно произвести заправку ее хладагентом. Как производится установка бытовых кондиционеров – в специальной публикации нашего портала.

Главное – предусмотреть линию питания требуемой мощности, необходимые предохранительные и защитные устройства (автомат и УЗО), точку подключения прибора.

В комплект тепловой завесы, как правило, входят кронштейны (или монтажная панель), крепежные элементы для ее подвеса над дверным проемом. Вся установка в основном будет заключаться в проведении тщательной разметки, закреплению на плоскости стены монтажных деталей и последующего подвешивания самого прибора. Он может быть достаточно массивным, так что следует проявлять разумную осторожность, а еще лучше – заручиться помощником.

В инструкции по монтажу всегда указываются необходимые параметры расположения прибора

После установки прибора, если он оснащён регулируемыми жалюзи, следует расположить их под углом примерно 30° от вертикали в сторону входа. На многих моделях подобный уклон потока предусмотрен самой конструкцией воздушного сопла.

Возможно, потребуется прокладка сигнального кабеля и крепление на стене выносного блока управления. Все эти нюансы всегда подробно описываются в руководстве по монтажу конкретной модели, и с ними следует ознакомиться заранее, еще при выборе завесы, чтобы реально оценить свои возможности.

За установку водяных тепловых завес самостоятельно лучше не браться

Монтаж завесы с водяным теплообменником – куда более сложное мероприятие, нередко требующее специальных теплотехнических расчетов и установки дополнительного коллекторного или насосного оборудования. Приниматься за подобное занятия, не имея опыта – не стоит.

Видео: несколько рекомендаций по выбору тепловой завесы на входную дверь

stroyday.ru

Как выбрать тепловую завесу

Виджет от SocialMart

Для современного человека нет ничего ценнее комфорта. И обеспечение его для себя и для гостей – основная задача и для управляющего магазином, и у директора ночного клуба, или хозяина частного дома. Зимой, проблемы отопления помещений, и удержания тепла внутри – особенно актуальны. И никакой обогреватель не справится с отоплением, если входная дверь постоянно открывается. Летом напротив – жаркий, сухой и пыльный воздух с улицы сведет на нет функционирование кондиционера. Для обеспечения температурного комфорта в жилище, или на месте работы, и было создано устройство под названием – тепловая завеса. На сегодня, однако, мало кто из людей с ним знакомы. Что это за новомодное чудо техники, как оно функционирует, какие виды приборов существуют и как выбрать хорошую тепловую завесу, об этом и пойдёт наш сегодняшний рассказ.

Для чего нужна, и как работает тепловая завеса

Прибор известен, как воздушная завеса, и работает по принципу вентилятора, только очень мощного и направляющего исключительно теплый воздух в нужном направлении. Агрегат может быть установлен с боков либо сверху дверных или оконных проемов. Из названия понятно, что при работе прибор создает как бы тепловую завесу, тепловой плащ, за счет стремительного выпускаемого вентилятором устройства, потока воздуха определенной температуры. Такой воздушный плащ предохраняет внутреннее помещение от смешивания воздушных потоков с улицы и внутри помещения. Обычно подобное устройство можно увидеть на современных заводах, в супермаркетах, ночных клубах, а также на входной двери в домах некоторых особенно расторопных покупателей. Тепловая завеса пригодится не только зимой, но и летом, когда необходимо сохранять в помещении прохладный воздух нужной температуры, влажности и чистоты.

Разновидности систем

Спектр воздушных завес достаточно широк, и благодаря довольно хорошо развитому рынку, каждый покупатель сможет осуществить выбор хорошей тепловой завесы из вариантов: для магазина, для частного дома, для дачи, для цеха, для офиса и для гаража. Варианты эти весьма условны, и различаются они только характеристиками, управлением и способом установки. Их мы рассмотрим в следующем разделе, а сейчас кратко остановимся на разновидностях систем.

Часто входя в офисное учреждение или торговый павильон вас обдает струей горячего или прохладного воздуха с верху или сбоку – это работает тепловая завеса. Своеобразной классикой расположения является крепление прибора над дверью, входным проемом или окном. Однако, иногда это невозможно, в силу каких-либо причин, и устройство устанавливают в виде стойки (колонны) с одной из сторон двери. Некоторые тепловые завесы возможно устанавливать, как горизонтально, так и вертикально, причем последнее расположение, зачастую бывает более гибким.

Система, скрытая в потолке

Можно встретить и скрытное расположение в стене или в потолке. Например, когда к дизайну помещения применяются повышенные требования. Но следует помнить о том, что в зависимости от типа нагревательного элемента, это может в той или иной мере повышать уровень пожаро-опасности в здании.

Тепловая завеса может быть как со встроенным теплообменником – так и без него. Виды воздушных завес делятся по способу реализации теплообмена на три типа.

Электрическая система

Устройства с самым лучшим показателем эффективности. Такие устройства легко устанавливаются и обслуживаются. У моделей такого типа самая плавная регулировка температуры исходящего воздуха. Старые конструкции можно встретить реализованными на спиральных нагревательных элементах. Они пожароопасные и самые энерго-затратные, и кроме того, негативно влияют (высушивают воздух) на влажность воздуха. Поэтому, на текущий 2016 год надежным считается устройство с повсеместно используемым трубчатым электронагревателем (ТЭН). Хотя можно встретить недорогой, но хороший вариант с полупроводниковыми нагревателями (PTC). Последний тип тепловых завес имеет возможность саморегуляции температуры и энергопотребления, что для электрических воздушных тепловых завес – довольно важно, так как они самые энерго-затратные. Узнать, какой тип электрического прибора перед вами, можно прочтя это в документации, на форуме, спросить у продавца или определить по маркировке (RS,RM,RT). Стоит также отметить, что для начала работы, такому устройству необходимо как бы разогнаться (нагреть элементы) в течении нескольких минут.

Система с водяным теплообменником

Гораздо более экономичны, чем их электрические тепловые завесы, за счет использования отопления в качестве источника нагрева, поэтому на корпусе агрегаты имеют патрубки для включения устройства в отопительный контур. Так же, как и вышеописанный тип, они имеют свои плюсы и минусы. Плюсы – экологичность и экономичность, минусы – сложная установка и зависимость от состояния системы отопления. Последнее стоит пояснить. Дело в том, что при старых отопительных элементах (трубах), вода проходящая через этот прибор может забить мелкую трубчатую структуру устройства и – пиши пропало. Поэтому специалисты рекомендуют позаботиться о дополнительном фильтре, либо покупать завесу с этим фильтром. Устройство имеет маркировку.

Система с газовым теплообменом

Это самые дорогие устройства, имеющие большие размеры, которые не подходят для использования в помещениях менее 60 м2. У таких агрегатов низкие эксплуатационные расходы. Установки используются только в промышленных цехах, ангарах и депо.

Критерии выбора

Определившись с выбором типа будущей покупки, можно приступать к сравнению конкретных моделей по отдельным, или совокупности их характеристик. Ниже дан обзор по всем характеристикам, а также даны советы как выбрать надежную тепловую завесу.

Размеры системы

В первую очередь решите – какой размер вам нужен. Его можно определить, измерим ширину или высоту проема, который вы и хотите оборудовать. Когда ширина проема больше зоны покрытия тепловой завесы – имеет смысл купить два устройства, и монтировать их бок о бок. Это лучше, чем приобретать огромное устройство с низким соотношением цена-качество.

Производительность тепловой завесы

Проводить отбор претендентов на покупку по этому критерию необходимо исходя из ширины проема и максимальной скорости потока с внешней стороны. Поскольку воздушная завеса производит направленный поток воздуха, скорость этого потока зависит от вентилятора, используемого для нагнетания. Чем больше дверной проем и чем выше внешний поток воздуха там больше должен быть его рабочий диаметр. Специальные таблицы с расчетами потока воздуха по диаметру вентилятора, а также формулы расчёта можно найти на сайте производителя.

Мощность тепловой завесы

Для хорошо отапливаемых помещений этот критерий не является значимым. В этом случае лучше сэкономить, и предпочесть устройство без теплообменника. Однако, если отопительных мощностей в помещении недостаточно, то рекомендуется выбирать устройство из соотношения 1 кВт мощности на 30 кв/м помещения.

Управление и система защиты

Многие тепловые завесы со средними и высокими рейтингами продаж оснащены множеством функциональных управляющих элементов, важнейшими из которых являются регулятор интенсивности нагрева и контроллер скорости воздушного потока. Почти у всех современных тепловых завес есть дистанционный пульт управления, и три, или больше переключателей на корпусе. На самых лучших приборах есть возможность изменять угол подачи потока воздуха, встроенный таймер и термостат, присутствуют и функции самоконтроля, типа автоматического контроля потока воздуха при открытии двери.

Способ установки тепловой завесы

Вертикальный способ установки выбирается там, где горизонтальный невозможен или неудобен, например, если над проемом висит рекламный плакат или все занято направляющими табличками. Горизонтальный вариант используется чаще всего. Скрытный тип нужен для офисов и декоративных залов, галерей, где нельзя омрачать видом сурового устройства царящую там атмосферу.

Производители

Среди всех надежных и зарекомендовавших себя производителей на рынке тепловых завес особенно выделяются бренды: Климат Лайн, Olefini, Pyrox, Frico, Termoscreens. Около 65% всего рынка крепко осело в руках норвежцев – Pyrox и шведов – Frico. Они предоставляют огромный ассортимент устройств разной ценовой категории любого типа. Их приборы чаще всего имеют самые высокие рейтинги? и оценки в виде отзывов пользователей.

Рекомендуем просмотреть интересное видео:

Заключение

Вот и подошла к завершению наша статья о том, как выбрать хорошую тепловую завесу. Как видим — весьма полезное устройство имеет несколько типов и много разновидностей. Чтобы точно определиться с выбором необходимой модели нужно промерить дверной либо оконный проём, определить – будет ли это горизонтальный вариант. Или же всё-таки вертикальная конструкция – единственно возможна. Системы, скрытые в потолке и в стенах во многих случаях – тоже весьма привлекательный вариант. Выбирать вам. А редакции остаётся попрощаться, и пожелать приятного выбора и удачной покупки.

VN:F [1.9.22_1171]

Рейтинг статьи: 10.0/10 (2 проголосовало)

Виджет от SocialMart

hi-tech-pro.ru

что это такое и для чего это нужно?

Тепловая завеса, по большому счету это обычный тепловентилятор с необычной конструкцией, который создает плоский, направленный вниз поток воздуха, и служащий барьером для проникновения в помещения холодного воздуха. Тепловые барьеры используются для предотвращения сквозняков при открытых дверных или оконных проемах, а также как преграду от попадания в помещение насекомых и пыли. Очень распространены они и в холодильных установках, предотвращая попадание и смешивание теплого воздуха с холодным.

Особенности конструкции

В корпусе тепловентилятора установлен водяной или электрический нагреватель. Направленный поток нагретого воздуха подает через специальные сопла мощный вентилятор. Оборудование устанавливается над входом в помещение, или сбоку от входа, подавая непрерывный воздушный поток вертикально, горизонтально или под углом к входному проему.

Особенностью конструкции воздушных барьеров является строение самого вентилятора, или как часто его называют турбины. В этом устройстве используется мощный радиальный вентилятор, турбина которого расположена по всей длине завесы. Но так как конструктивно возможно изготовить такой вентилятор можно длиной не более 800 мм, то для больших проемов используются завесы с установленным двигателем посередине устройства, а с двух сторон к нему подсоединяются турбинки. к оглавлению ↑

Классификация тепловых завес

Все приборы, работающие на таком принципе, могут быть с подогревом воздуха или без такового. Так как воздух в помещении и воздух «тепловой преграды» постепенно перемешиваются, то подогревая или охлаждая его можно добиться создание максимально комфортного микроклимата.

  • В электрическом воздушном барьере установлен электрический ТЭН определенной мощности, и вентилятор особой конструкции, который может создать такой напор воздуха, чтобы предотвратить перегрев, и соответственно выход из строя нагревательных элементов.
  • В тепловых завесах с водяным нагревом проточного воздуха, нагревательным элементом является теплообменник с проходящей по нему горячей водой.

Преграды, которые работают не подогревая выходящего воздуха, используются в качестве барьера от попадания в кондиционируемые помещения и холодильные камеры теплого воздуха, находящегося за их пределами.Горизонтальное,вертикальное и встроенное расположение тепловых установок

Кроме того, воздушные тепловые барьеры различаются по принципу установки. Они бывают:

  • Горизонтальные – крепятся к потолку, над входом в помещение, требующем установки воздушного барьера.
  • Вертикальные электрические тепловые завесы монтируются с любой стороны дверного проема и крепятся непосредственно к полу. Они используются намного реже, чем горизонтальные и устанавливаются в том случае, если монтаж горизонтальных приборов невозможен или экономически неоправдан.
  • Встраиваемые. Встраиваемые устройства монтируются, как правило, за подвесными или натяжными потолками, на которых монтируется только декоративная решетка, для выхода в помещение воздушного потока. Также тепловые завесы могут быть промышленные, осевого, центробежного, канального и диаметрального типа.
к оглавлению ↑

Область применения

Кроме холодильных камер и кондиционируемых помещений, необходимость в установке тепловых барьеров испытывают комнаты, в которых из-за функционального назначения создается большой поток людей, а, следовательно, дверь в помещение практически постоянно открыта. К таким объектам относятся метро, промышленные цеха, и складские помещения. Их целесообразно оборудовать мощной тепловой преградой.

  • В крупных торговых центрах, на проходных предприятиях, и в тех помещениях, где установлены автоматические двери, целесообразно использовать вертикальные водяные тепловые завесы, которые будут работать синхронно с автоматикой двери. Дверь открылась – завеса включилась, когда двери закрыты, они защищают помещение от проникновения в него холодного или горячего воздуха и других неприятных факторов. Очень часто, такие устройства подключают к системе чиллер-фанкойл, которые менее энергозатратные, нежели электрические.
  • Установка тепловых завес в небольших магазинах, павильонах, ресторанах и офисных центрах образует «воздушную невидимую преграду» выходящему теплу из помещения, чем существенно экономятся средства на отопление. Такие приборы могут и подогревать воздух, смешиваясь с воздушной средой помещения, но как о полноценной замене отоплению, о тепловой завесе говорить нельзя.
  • Очень популярно стало устанавливать тепловую завесу для гаража, так как от момента, пока открываются ворота и заезжает авто, гараж выстуживается. Принцип действия этого прибора схож с оборудованием, используемым для автоматических дверей. Ворота открылись – тепловая завеса создала «непреодолимый барьер» холодному воздуху, ворота закрылись, завеса начинает работать на 10% от своей мощности. В гараже, такую воздушную преграду можно использовать как с горизонтальным, так и с вертикальным способом установки, поэтому выбор зависит от ширины проема гаража и личных предпочтений его владельца.

к оглавлению ↑

Особенности выбора

Если тепловой барьер нужен для бытового использования, и выбор ее приходится делать непосредственно вам, то следует обращать внимание на некоторые «мелочи»:

  • Прежде всего, следует сделать выбор между водяным оборудованием или электрическим прибором. Электрическая воздушная преграда быстро монтируется, но дорогая в эксплуатации. КПД такого оборудования выше, но и счета за электричество больше. Если в помещении, в которое планируется установка есть система водяного отопления, то стоит рассмотреть вопрос о покупке и установке водяной завесы. Она сложнее в монтаже, зато дешевле в эксплуатации.
  • Мощность устройства. Следует понимать, что чем больше мощность, тем больше тепла установка производит. Но это опять же, тянет за собой расходы на производство тепла.
  • При выборе теплового барьера для бытового использования, одним из критериев является уровень производимого им шума. Если прибор производит уровень шума более 70Дб, то для бытовых нужд он не очень подходит.
  • Скорость выхода воздуха из устройства. Следует знать, что выбирать нужно такую воздушную преграду, в которой на выходе из аппарата будет скорость не менее 10 м/с, а возле пола, около 5 м/с.

Кроме того, на сегодняшний день такое оборудование выпускается с массой дополнительных функций, из которых наиболее важными являются защита устройства от перегрева и возможность создавать воздушный поток без его обогрева. Это существенно расширит возможность его использования в летний период.

Совет:
Если вы задались целью приобрести для бытовых нужд тепловой барьер, то обратите особое внимание на производителя. Выбирайте изделия только тех компаний, которые заслужили доверие не только у вас, но и у большинства покупателей подобного оборудования. Кроме того, устанавливая тепловую завесу, не пренебрегайте услугами профессионалов.

ventilationpro.ru

Виды тепловых завес: характеристики и особенности

Тепловые завесы обдают приятным теплым воздухом в зимнее время при входе в торговые центы, спорткомплексы, магазины и на другие объекты общего пользования. Предназначение этого оборудования заключаются в отсечении потоков холодного воздуха с улицы. Различные виды тепловых завес устанавливаются на входных группах объектов, в которых предусмотрено частое открывание дверей.

Очень часто в магазинах, ресторанах и складских помещениях на входе устанавливают тепловые завесы. Их задача состоит в том, чтобы не пускать в помещение холодный воздух с улицы. Отличный вариант для обеспечения комфортной температуры в здании, где часто открываются двери.

Предназначение тепловых завес:

  • В холодное время года предотвращают образование сквозняков, что снижает вероятность болезней персонала и посетителей.
  • Снижение расходов на отопление.
  • Защита морозильных камер и складов охлажденной продукции от таяния.
  • Снижение теплопотерь.
  • Защита от пыли, насекомых и посторонних запахов.
  • Минимизация потребления электроэнергии.
  • В теплый период времени уменьшение потерь на кондиционирование.

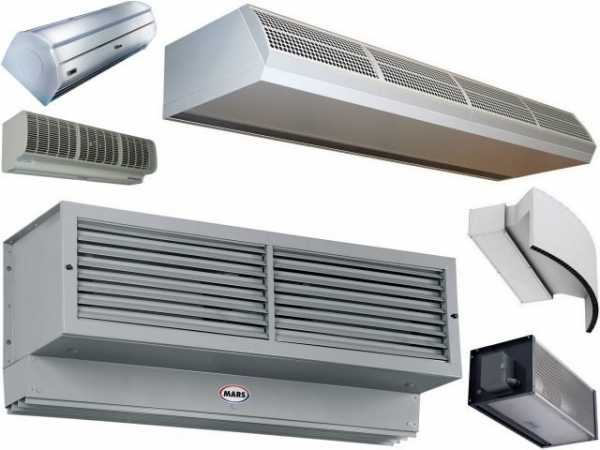

Производители предлагают большое количество видов тепловых завес. Для выбора оптимального варианта по мощности и другим параметрам будет полезно ознакомиться с информацией, представленной в данном обзоре.

Какие бывают виды тепловых завес

В зависимости от направления воздушного потока различают 2 вида тепловых завес:

  • горизонтальные;

  • вертикальные;

  • встраиваемые (подпотолочные).

Вертикальное оборудование устанавливается по бокам проемов.

А горизонтальное над ним.

Кроме того, существует специальные виды тепловых завес. Примером таких устройств может быть брызгозащитное оборудование, которым комплектуют автомобильные мойки.

По видам потребляемой энергии воздушные завесы различают на:

  • электрические тепловые завесы;
  • водяные тепловые завесы;
  • завесы без обогрева;
  • газовые тепловые завесы.

Важные характеристики всех видов завес

Все перечисленные виды завес классифицируют по таким характеристикам, как:

Мощность. Эта характеристика влияет на способность климатического оборудования быстро прогревать воздушные массы, которые попадают в помещение из окружающей среды.

Расчет мощностных показателей при выборе тепловых завес рассчитывают по следующему алгоритму: при высоте потолков в пределах от 280 до 300см на 10м2 помещения должен приходиться 1кВт мощности. Это упрощенная методика, но для более точного расчета климатического оборудования необходимо воспользоваться помощью квалифицированных специалистов из компаний, которые занимаются продажей/установкой тепловых завес.

В зависимости от мощностных показателей и производительности выделяют 3 основных вида тепловых завес:

  • Бытовые завесы могут устанавливаться не только на проемах жилых объектов. Их используют для монтажа над кассовыми окнами в киосках и других МАФах. Такое оборудование снижает вероятность возникновения сквозняка и выполняют функции дополнительного отопительного оборудования для небольших помещений.
  • Средние завесы предназначены для проемов с высотой от 250 до 300см. Они обеспечивают снижение теплопотерь при частом открывании входных дверей и предотвращают появление сквозняков в больших помещениях.
  • Большие и сверхмощные устройства предназначены для промышленных объектов с высотой проемов более 700 см. Их устанавливают на проемы складских ворот или ангаров, на входных группах супермаркетов и ТРЦ.

Режим работы. По этому параметру выделяют 2 вида тепловых завес:

  • оборудование постоянного действия;
  • системы переменного действия.

По методу монтажа, как отмечалось выше, тепловые завесы могут быть горизонтальными или вертикальными, а кроме этого выделяют такой вид оборудования, как встраиваемые тепловые завесы.

  • Горизонтальные завесы воздушные устанавливают над проемами окон или дверей. В этом случае климатическое оборудование монтируется на всю ширину проема, для того, чтобы предотвратить поступление наружного воздуха по краям. Этот вид тепловых завес является наиболее популярным, но в случаях года отсутствует конструкционная возможность такого монтажа или для больших проемов используют вертикальные устройства с боковым размещением. Технология монтажа этих видов завес имеет незначительные различия.
  • Вертикальные устройства устанавливают по бокам проемов так, чтобы обеспечить горизонтальную направленность продуцируемого воздушного потока. Для повышения эффективности работы климатического оборудования вертикальные тепловые завесы устанавливают с двух сторон от проема. В каталогах производителей представлены универсальные завесы, которые могут крепиться в вертикальном и горизонтальном положении.

Чем отличаются электрические тепловые завесы

Электрические тепловые завесы, как правило, можно встретить на входных группах гипермаркетов и ТРЦ. Двери этих объектов открываются несколько раз в минуту, но при этом, надежный тепловой барьер позволяет сохранять нормальный микроклимат в помещении даже в морозную погоду. Нужно помнить, что основная задача, которую решает установка тепловой завесы это не дополнительный обогрев внутреннего воздуха, а его отсечение от наружных воздушных масс. Это обеспечивает нормальный микроклимат в помещении, несмотря на любые погодные условия.

Преимущества тепловых электро-завес:

  • оборудование этого вида отличается небольшим весом;
  • простой монтаж;
  • отсутствие риска подтопления и взрывоопасности.

Кроме преимуществ, у этого вида тепловых завес есть и недостатки:

  • большие объемы потребления электроэнергии;
  • риски, которые связаны с работой электрооборудования, которое находится под напряжением.

Установка тепловых электро-завес на входной группе общественных зданий позволяет снизить затраты на отопление и кондиционирование и обеспечить стабильный микроклимат в помещениях. На рынке представлен широкий выбор климатического оборудования этого вида с разными техническими характеристиками. Как отмечалось выше, основное предназначение такого оборудования состоит в формировании барьера, препятствующего прохождению уличного воздуха в помещение.

Тепловые электрические завесы в большинстве случаев имеют защиту — IP20, которая защищает посетителей от нечаянного касания оборудования рукой, отключая устройство. Кроме того, аварийное отключение завесы происходит при сильном перегреве оборудования. Такая защита присутствует в всех видах электрических завес. Отдельные производители снабжают свои модели защитой от попадания влаги — IP54. Такие устройства отличают устойчивостью к коррозии (их каркас выполнен из нержавейки или оцинкованной стали) и могут работать в условиях высокой влажности. В конструкции электрических тепловых завес предусмотрен нагревательный элемент, который питается электротоком. Существует два вида таких элементов:

  • СТИЧ выпускается на основе проволоки или металлической ленты. Такие элементы быстро нагреваются и имеют низкую себестоимость.
  • ТЭН разогревается медленнее, но может продуцировать более высокую температуру. Его производят из металла в виде трубок разной формы, на которой крепится решетка, повышающая эффективности передачи тепловой энергии.

Воздух, нагретый ТЕНами или СТИЧем разгоняется тепловыми вентиляторами в одном направлении, что позволяет создать воздушный барьер, который можно сравнить с падающим водным потоком. Выбирая тепловую завесу этого вида следует обратить внимание на присутствие трубчатого нагревателя, который способен обеспечить более высокую производительность. Еще одна полезная функция – дистанционное управление прибором. Кроме того, для нагревателя должна предусматриваться отдельная регулировка, что позволит использовать воздушную завесу в летнее время.

Какие особенности имеют водяные тепловые завесы

Эффективным вариантом оборудования для создания воздушного барьера в больших проемах служит водная тепловая завеса. Особенность климатических устройств этого вида заключается в низком энергопотреблении. В тоже время, монтаж водяных тепловых завес требует внушительных финансовых затрат, так как они подключаются к водопроводу. Для предотвращения замерзания калорифера, работающего на воде, эти устройства комплектуются современной управляющей автоматикой.

Преимущества установки водяных тепловых завес:

  • более экономичное потребление энергии сравнительно с электрическими видами завес;
  • возможность установки в проемах, ширина которых превышает три метра;
  • комплектация надежной автоматикой, предохраняющей от перегрева;
  • удобная конструкция и адаптивный дизайн;
  • простое управление направлением подогретого воздушного потока обеспечивается поворачивающейся решеткой, которая находится рядом с соплом;
  • низкий уровень шума в процессе работы;
  • эффективное предотвращение попадания через открытый проем потоков наружного воздуха, пыли, насекомых и т.д.;
  • защита от возникновения сквозняков в помещении;
  • высокая степень защиты от коррозии и продолжительные сроки эксплуатации.

Водяные тепловые завесы получили применение на различных объектах коммерческого и промышленного назначения:

  • заводские цеха;
  • складские комплексы;
  • вагонные депо;
  • ангары;
  • торгово-развлекательные комплексы;
  • спорткомплексы и фитнесс центры;
  • банковские учреждения.

Есть у этого вида завес и свои слабые стороны:

  • сложная и дорогостоящая установка, которая предусматривает подключение к центральному отоплению;
  • зависимость от исправной работы водопровода (в случае аварий систем отопления и водоснабжения завесы этого вида работать не будут).

Что такое газовые виды тепловых завес

Относительно недавно на рынке появился новый вид климатического оборудования – газовые тепловые завесы. За достаточно короткое время они стали очень популярными для обустройства объектов, где нет технической возможности для подключения других видов завес. При выборе этого оборудования следует учитывать его взрывоопасность и тот факт, что газ обладает удушающим эффектом, так как вытесняет кислород из воздуха, поэтому эксплуатация газовых завес должна осуществляться при строгом соблюдении правил техники безопасности.

Преимущество тепловых завес на газовом топливе:

  • доступный и недорогой энергоноситель;
  • эффективная работа в широком диапазоне температур;
  • отсутствие риска промерзания системы;
  • формирование однородной воздушной завесы;
  • достаточно высокая плотность воздушного потока;
  • оборудование может работать на разных видах газового топлива.

Как отмечалось выше, основной недостаток климатического оборудования заключается в высокой горючести газа и его опасности для здоровья людей. При неквалифицированном подключении таких завес повышается вероятность возникновения аварийных ситуаций.

Тепловая завеса без обгрева

Для некоторых объектов (морозильные камеры, склады охлажденной продукции и т.д.) нет необходимости устанавливать воздушные завесы, которые формируют воздушный барьер из подогретого воздуха. Здесь будет уместно устанавливать климатические устройства без теплового источника. Кроме того, этот вид завес может применяться для того, чтобы разбить большое помещение на отдельные зоны с заданными температурными параметрами. Такая необходимость возникает в крупных продуктовых супермаркетах, в хранилищах сельхозпродукции и т.д. Для их монтажа обустраивают технологические проемы, на которых с наружной стороны горизонтально или вертикально крепится разделительная воздушная завеса.

Плотный поток воздуха в завесы этого вида создают за счет мощного высокооборотистого вентилятора. Монтаж разделительной завесы должен выполняться так, чтобы разделительный поток воздуха направлялся под углом в направлении от зоны, в которой необходимо обеспечить стабильный микроклимат. Такое решение обеспечит надежное препятствие от проникновения внутрь воздушных масс вдоль поверхности пола.

Нагревательные элементы в завесах

Спираль. Нагревательный элемент этого вида производят из металлической проволоки. В прошлом спиралевидные нагревательные элементы использовались, практически, для всех видов обогревателей. Развитие технологий приводит к постепенному замещению этой конструкции более эффективными и надежными нагревательными элементами.

Наиболее популярным видом таких элементов для тепловых завес в настоящее время являются ТЭНы.

ТЭН изготавливается в виде трубки из металла, в которую запаивается нихромовая нить или другой элемент с повышенной теплоотдачей. Чтобы увеличить эффективность теплообразования, металлическую трубку изгибают и оснащают решетками или другими конструкционными элементами, повышающими площадь теплоотдачи.

Еще один вид нагревательных элементов, которые устанавливаются в не очень мощных тепловых завесах, получил название СТИТЧ.

СТИТЧ – игольчатый нагреватель, которые имеет вид металлических пластинок. Эти детали способны достаточно быстро прогреваться, но не могут поддерживать такие высокие температуры, как ТЭНы. Кроме того, СТИТЧ не отличается надежностью при подключении к электросети, где возможны скачки напряжения.

Наиболее современный вариант нагревателей – керамические элементы. Их выпускают на P.T.C. термисторах, которые отличаются высокой               надежностью и позволяют более экономно расходовать электроэнергию. Традиционные виды нагревательных элементов постоянно потребляют одинаковое количество электроэнергии во включенном состоянии согласно установленным температурным параметрам. Керамические элементы потребляют такое же количество энергии только в период разогрева, после этого начинают работать в экономичном режиме (чем выше температура нагрева P.T.C. термисторов, тем более экономичной будет их работа). Экономический эффект от установки тепловых завес с керамическими обогревателями может достигать 40%. Недостатком оборудования этого вида считается высокая стоимость, но нужно учесть, что эти затраты компенсируются за счет снижения расходов на электроэнергию и более длительного срока службы нагревательных элементов. К примеру, если ТЭНы служат около 3-х лет, то керамические нагреватели могут нормально работать в течение 6-ти лет.

Дополнительные отличия тепловых завесс

Разные типы тепловых завес, отличаются не только способом монтажа, видом нагревательного элемента или энергопотребления, но и другими характеристиками. Наиболее часто используются классификации видов завес по максимальной ширине и по эксплуатационным особенностям. Следующие критерии позволяют выбрать оптимальный вариант климатического оборудования для решения разных задач:

Способ управления системой. Большинство тепловых завес оснащены двумя выключателями (вентилятор\нагреватель). В тоже время, можно найти модели, которые имеют:

  • ступенчатые регуляторы мощностных параметров и скорости нагревания;
  • встроенными\дистанционными пультами управления.

Еще один элемент, который требует отдельного рассмотрения – это термостат, который автоматически включает\выключает нагревательный элемент при определенных температурных режимах внутри помещения. Ознакомиться с некоторыми аспектами выбора тепловых завес можно, просмотрев видеоролик.

Место забора воздуха и температура подачи. В зависимости от того, откуда поступает воздух в тепловую завесу, а также его температурой на выходе различают такие виды оборудования:

  • завесы, осуществляющие забор воздуха внутри помещения, с функцией подогрева или без подогрева;
  • тепловые завесы, осуществляющий забор воздуха из окружающей среды, с функцией подогрева или без подогрева.

Направление потока. По направлению подачи воздушного потока можно подобрать такие виды устройств:

  • оборудование с вертикальной подачей воздуха снизу-вверх;
  • оборудование с вертикальной подачей воздуха сверху-вниз;
  • оборудование с горизонтальной подачей воздуха только в одном направлении;
  • оборудование с горизонтальной подачей воздуха в двух направлениях.

Длина тепловой завесы может быть от 60 до 200 см. Для стандартных проемов используется разные виды завес длиной от 80 до 100 см. Длина оборудования должна быть немного больше, чем ширина проема. Для проемов, длина которых превышает 200 см, применяют конструкцию из нескольких тепловых завес, которые монтируются без промежутка между собой.

Тип струйной защиты.  В каталогах производителей можно найти два вида тепловых завес по типу защиты от наружного воздуха:

  • шибериющий вид защиты воздушного потока предполагает полную блокировку поступления воздуха извне. Такие завесы способствуют более экономичному обогреву помещений с помощью стационарных радиаторов отопления;
  • смесительный тип защиты предусматривает частичный забор наружного воздуха, который перед подачей внутрь здания проходит подготовку в виде очистки и подогрева. Этот вид тепловых завес способствует насыщению воздуха в помещении кислородом.

Бескорпусные виды тепловых завес. На некоторых объектах более рациональным вариантом будет установка напорного блока с вентилятором отдельно от нагревателя и блока раздачи. Этот вид оборудования используется для промышленных помещений с высоким содержанием пыли во внутренних помещениях. Такие завесы называют бескорпусные.  Их устанавливают также на объектах, которые относятся к высокому классу пожаро- и взрывоопасности. В этом случае нагреватель находится в отдельном помещении, где отсутствует вероятность контакта с легковоспламенимыми веществами. Уже нагретый воздух с помощью мощного вентилятора подается по системе воздуховодов под напором к блоку раздачи.

Брызгозащитные виды тепловых завес. Этот вид оборудования используется на автомобильных мойках. В категории брызгозащитного оборудования представлены модели, как для горизонтальной, так и для вертикальной установки. Обычный размер таких завес колеблется от 300 до 500 сантиметров, но, при необходимости, возможно изготовление оборудование с другими параметрами. Они могут комплектоваться разными видами оборудования для контроля и управления расходом воздуха, а также различными средствами защиты (наличие степени защиты IP54, обеспечивающей безопасную работу в условиях высокой влажности является обязательным). Для изготовления брызгозащитных тепловых завес используется оцинкованная или нержавеющая сталь.

Двухпоточные виды тепловых завес. Еще один вид тепловых завес, которые можно найти в ассортименте некоторых производителей получил название «двухпоточные». Особенность этого оборудования заключается в одновременном формировании двух воздушных потоков с разной температурой (один поток теплый, а другой имеет комнатную температуру). Поток теплого воздуха подается ближе к помещению, а другой поток формируется ближе к пространству проема. Такая особенность двухпоточных тепловых завес обеспечивает более мощное экранирование, что обеспечивает высокий уровень комфорта даже в очень холодную погоду на улице. Для создания 2-х воздушных потоков этот вид завес комплектуется двумя вентиляторами, а, следовательно, энергопотребление такого устройства увеличивается в 2 раза, но при этом достигается 30% экономия тепла.

Какие есть виды тепловых завес на входную дверь

Для входной двери небольших размеров, как правило, используют бытовые завесы, работающие на электроэнергии. Но, для разных дверных конструкций могут использоваться завесы с различными видами комплектации.

Виды тепловых завес для вращающихся дверей. Тепловые завесы для дверей этого вида комплектуются интеллектуальной управляющей автоматикой и отличаются высокими показателями производительности. В зависимости от размеров проема и дизайна входной группы можно подобрать тепловые завесы разной длины с корпусом различного цвета. Продуманная конструкция такого оборудования и правильно подобранный оттенок позволяют создавать единый ансамбль, в котором завеса выглядит единым целым с вращающейся дверью. Этот вид климатического оборудования можно встретить на входе в ТРЦ и другие объекты общественного пользования. Встроенная автоматика управляет работой тепловой завесы с учетом интенсивности работы дверной конструкции (в режиме максимальной мощности устройство работает только при вращении двери, а если дверь остается неподвижной и достигнута заданная температура воздуха, то электронагреватель полностью отключается). Устанавливают такое оборудование вертикально, сбоку от проема.

Виды тепловых завес скрытой установки (завесы скрытого монтажа). Если стоит задача максимально сохранить дизайн входной группы, то используются тепловые завесы скрытого монтажа. Их устанавливают в пространство под подвесной потолочной конструкцией так, чтобы видимой оставалась лишь решетка, через которую подается воздушный поток. Работает это вид тепловых завес в автоматическом режиме (при открывании двери оборудование работает на максимальной мощности, а при ее закрывании переходит в спящий режим, который выбирается в зависимости от температурных показателей. Устанавливают тепловые завесы скрытого монтажа горизонтально.

Какие лучше выбрать виды тепловых завес на ворота

Для больших проемов ворот чаще используют водяные тепловые носители. На их производительность влияет температура теплоносителя (воды) и необходимая интенсивность передачи тепла, поэтому для управления работой оборудования этого вида устанавливается узел обвязки. Учитывая тот факт, что электроэнергия обходится дороже, чем тепловая, можно сделать вывод о более высокой экономичности водяного оборудования в сравнении с электрическим. Даже несмотря на сложный и дорогостоящий монтаж, окупаются водяные завесы намного быстрее. Особенно этот момент важен для обустройства воздушной завесы в больших проемах складских ворот или ангаров, так как в этих случаях необходимо большое количество тепловой энергии.

Как правильно выбирать тепловую завесу

Взвешенный подход к выбору определенного вида тепловых завес предполагает точную оценку необходимой мощности оборудования с учетом климатических условий, конструкционных особенностей здания и параметров вентиляционной системы. Даже при равной площади проемов в зданиях разного назначения необходимая мощность тепловой завесы будет отличаться.

Алгоритм выбора нужного вида тепловой завесы:

  • Точно установите, какую функцию должно выполнять оборудование (отсекание наружного воздуха, частичный обогрев помещения и т.д.), а также определите частоту и продолжительность открывания проема.
  • Замерьте расстояние, которое нужно перекрыть воздушной «заслонкой» (завеса не должна быть короче, чем проем).
  • Рассчитайте необходимую длину потока. От правильно определения этого параметра зависит продуктивность оборудования. Нужно учесть, что сквозняки уменьшают эффект от работы тепловой завесы.
  • Уточните допустимую шумность оборудования. Для жилых домов, офисных помещений или заведений общественного питания необходимо выбирать тепловые завесы с минимальным уровнем шума. В противном случае будут возникать ситуации, при которых придется выбирать минимальный режим работы вентиляторов в ущерб качеству микроклимата в помещениях.
  • Сделайте анализ эксплуатационных условия. Для объектов с высокой влажностью или чрезмерной загрязненностью воздуха необходимо подбирать специальные виды тепловых завес.
  • Изучите регулировки оборудования и возможности по управлению ими. Более новые модели имеют дистанционные пульты управления, с помощью которых можно эффективно управлять скоростью вращения вентиляторов и температурой воздушного потока. Такое оборудованием имеет концевые выключатели, включающие климатическую технику при открытом проеме. В тоже время, эффективность концевых выключателей в некоторых случаях будет сомнительной, так завеса будет включаться буквально на 1 минуту. Если проем ворот открывается лишь на короткое время, то концевыми выключателями комплектовать тепловую завесу нет необходимости. В некоторых моделях могут устанавливаться и другие виды элементов автоматики. Получите у продавца информацию об их функциональном назначении, чтобы не платить лишние деньги за ненужное оборудование.
  • Изучите параметры теплового оборудования с учетом потребляемого вида энергии. Для электрических тепловых завес уточните параметры напряжения электросети и допустимую максимальную мощность. Совокупная нагрузка не должна быть выше установленных нормативов, так как это может стать причиной воспламенения электропроводки и поломке оборудования.
  • Рассчитайте тепловую мощность климатического оборудования. Если необходимо обеспечить отсечение наружного воздуха и дополнительный обогрев помещения, то рассчитывать тепловую мощность нужно следующим образом: на 27м3 объема помещения должен приходиться 1кВт тепла. Нужно учесть, что тепловая завеса не может считаться полноценным отопительным устройством. Они используются только, как дополнительное оборудование, но, в тоже время, с помощью тепловой завесы можно быстро прогреть воздух в небольших помещениях.
  • Если вы не планируете устанавливать завесу скрытого монтажа, обратите внимание на дизайн оборудования. Если в последствии вы решите, что оборудование не вписывается в концепцию входной группы и закроете его кожухом или покрасите, то можете лишиться гарантии.

Монтаж тепловой завесы выполняется с внутренней (теплой) стороны проемы, максимально близко к нему. При этом, воздушная завеса должна перекрывать всю ширину проема. При установке завесы между помещениями внутри здания, то с разных сторон проема давление может быть разным. Для выравнивания давлений необходимо использовать вентиляционную систему.

Как монтировать различные виды тепловых завес поэтапно:

  • Размещать воздушную завесу следует максимально близко к проему, при этом, воздушный поток должен перекрывать весь проем.
  • Монтаж этого вида климатического оборудования осуществляется внутри помещения. Установка устройства снаружи проема может выполняться только в тех случаях, когда необходимо предотвратить размораживание морозильных камер.
  • После установки тепловой завесы следует выполнить регулировку систем вентиляции и кондиционирования так, чтобы максимально снизить их влияние на поток воздуха, перекрывающий проем.

Монтаж тепловых завес разных видов выполняется по такому алгоритму:

Этап 1. Разметить и просверлить в строительной конструкции возле проема крепежные отверстия.

Этап 2. Установить монтажные скобы, на которых впоследствии будет крепиться тепловая завеса. Расстояние между скобами должно быть около 60 см.

Важно: При установке завесы необходимо следить, чтобы ее монтажные винты находились точно в пазах скоб.

Этап 3. После проверки правильности размещения монтажных винтов их нужно затянуть. Монтаж завесы может выполняться на подвеске, но для этого необходимо выверить положение установочного крепежа. Для монтажа оборудования на спец. перекрытия, обустроить крепежные отверстия нужно в панели.

Вид установки тепловой завесы определяется типом модели и особенностями помещения. До начала монтажных работ следует ознакомиться с инструкцией производителя и другой сопроводительной документацией.

Некоторые рекомендации по выполнению монтажа тепловых завес:

  • К конструкциям из бетона или кирпича завесы крепятся с помощью кронштейнов, которые поставляются с оборудованием. Если нужно установить такое оборудования в зданиях, которые построены по каркасной технологии, то необходимо предусмотреть размещение дополнительных несущих конструкций, которые будут не только выдерживать вес устройства, но и гасить производимые им вибрации.
  • Крепежные кронштейны устанавливаются с интервалом в 50 – 60 см, который может меняться в зависимости от вида и размеров завесы.
  • Для крепления монтажных кронштейнов к строительным конструкциям используют анкера или шпильки нужного размера. При этом, нельзя использовать крепеж меньшего диаметра.
  • Перед обустройством отверстий для крепления тепловой завесы необходимо выполнить разметку стены в соответствии с расположением пазов в крепежных кронштейнах. Неточность выполнения разметки может существенно снизить надежность крепления климатического оборудования.
  • Для установки оборудования в подвешенном состоянии используют специальные подвесы.
  • Для проверки затяжки установочных винтов можно рекомендовать использование динамометрического ключа. При этом, необходимо в обязательном порядке использовать граверы и шайбы.
  • После того, как все винты затянуты необходимо проверить качество монтажа.
  • Чтобы обеспечить надежную защиту широких проемов нужно последовательно закрепить несколько тепловых завес, чтобы перекрыть всю ширину проема.

На этом всё. Надеемся, что материал оказался для вас полезным!

P.S. Вы всегда можете позвонить в компанию «Формула Климата», и наши специалисты проконсультируют вас по всем возникшим вопросам.

Если вам понравился материал, поделитесь им, пожалуйста, в социальных сетях;)



Рекомендуем к прочтению:


formulaklimata.ru
