Строительство загородного дома включает в себя множество электротехнических работ. Среди них не последнее место занимает планирование и обустройство системы заземления, которую нельзя игнорировать по причинам безопасности и требованиям ПТЭЭП.

Делать заземление в частном доме своими руками не запрещено, поэтому в этом материале подробно рассмотрим основные этапы проектирования и монтажа контура.

Содержание статьи:

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Для внедрения конструкции в грунт необходимо выбрать небольшой открытый участок земли рядом с домом. Над ним нельзя возводить постройку или гараж, так как периодически будет производиться профилактическое или ремонтное вскрытие грунта

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8. Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.

Выбор системы и составление схемы

Всего существует три системы заземления: ТТ, IT, TN, из них последняя делится еще на три разновидности – TN-S, TN-C, TN-C-S.

В частном домостроении обычно используют схемы систем TN-C-S или ТТ, причем TN-C-S выглядит более привлекательной, так как к ее монтажу предъявляется меньше требований.

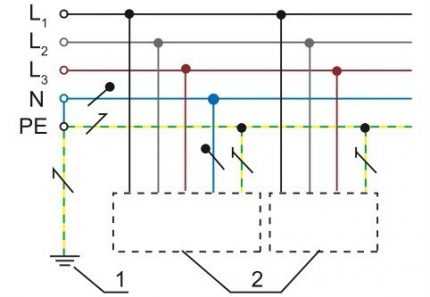

Схема системы заземления TN-C-S: 1 – условное обозначение заземлителя источника питания; 2 – токопроводящие части открытого типа. На определенном участке цепи заземляющий проводник соединяется с PEN

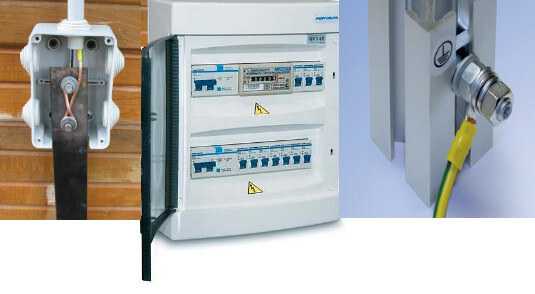

Система начинается от главной заземляющей шины, которая установлена или в электрощитке дома, или в шкафу вводного устройства.

Наиболее рациональным считается решение, когда заземление расположено на опоре, перенаправляющей электромагистраль в дом.

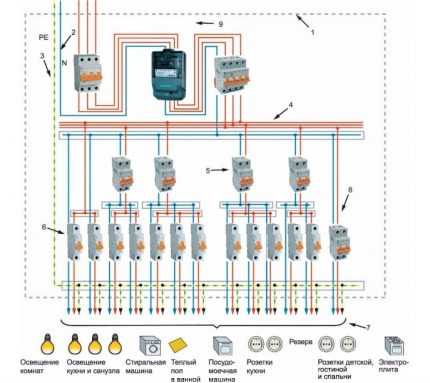

Схема электробокса с разделенными проводниками заземления и нейтрали: 1 – электрощит; 2 – нулевой проводник; 3 – заземляющий проводник; 4 – фазовые групповые проводники; 5 – выключатель дифференциального тока; 6 – автоматы; 7 – групповые цепи; 8 – дифференциальный автомат; 9 – прибор учета электроэнергии

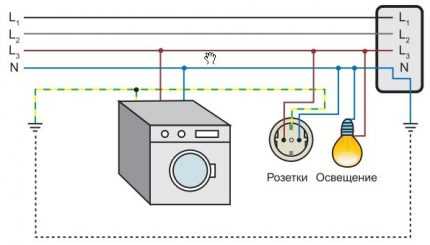

Схема системы ТТ, которая кардинально отличается подключением заземляющего проводника. Он не зависит от источника электропитания, действует в автономном режиме

Система ТТ используется гораздо реже. Ею занимаются представители энергоснабжающей организации, а если владелец все же решит сэкономить и самостоятельно произвести монтаж, то заверять документы придут все те же работники Энергоснаба.

Если все же рискнете и выберете схему заземления ТТ для частного дома, то не забудьте про обязательную !

Инструкции по монтажу заземления

Существует два способа сборки и установки подземных заземляющих конструкций. Первый можно выполнить своими силами, хотя придется потрудиться и потратить немало времени, а второй по силам только профессионалам, так как потребуется специальное оборудование и навыки измерения сопротивления.

Вариант 1 — заземляющий провод + заземлитель

Сначала рассмотрим, как самостоятельно сделать заземление в частном доме, не прибегая к платным услугам. Система состоит из двух основных элементов, каждый из которых подбирается в зависимости от условий монтажа.

Заземляющий провод – медный проводник с сечением, равным сечению фазной жилы. Он одним концом подключен к шине, расположенной в электрощите, вторым – к заземлителю, зарытому в грунт. К шине также ведут заземляющие проводники от всех электроустановок в доме.

Провода «земли» легко распознать по цветовой маркировке – желто-зеленой полимерной изоляции. Способ крепления к шине – винтовой, посредством установки наконечников

Заземлитель – это конструкция из стальных элементов, тесно контактирующая с грунтом и служащая для выравнивания потенциалов при появлении напряжения.

При проектировании учитывают параметры сопротивления грунта, вычисляют размеры стержней и рамы, а также глубину залегания.

Удельное сопротивление грунта. Очевидно, что значение УСГ песка, глины или торфа различается. Чем влажнее и плотнее грунт, тем менее объемной будет конструкция заземлителя

Существует универсальная конструкция, для создания которой не нужно производить сложные расчеты.

Для ее изготовления потребуются:

• три 3-метровых уголка 50*50 мм или стальная труба со стенкой 3 мм и диаметром 16 мм;
• три 3-метровых уголка 40*40 мм.

Также понадобится , режущий инструмент, кувалда, крепежные материалы, а для земляных работ – лопата и ведро.

Пошаговая инструкция:

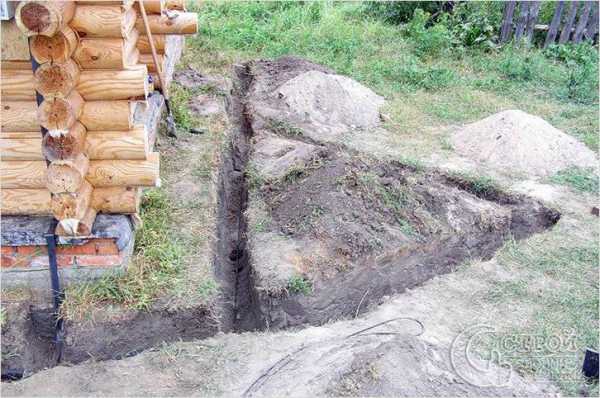

1. Выкапываем траншею от дома до места установки заземлителя. Ее глубина и ширина – около полуметра.
2. Делаем разметку для вбивания штырей (уголков) в виде равностороннего треугольника со стороной 3 м.
3. В местах вершин треугольника выкапываем ямки глубиной 50 см.
4. Соединяем ямки узкими канавками по периметру, чтобы получился треугольник.
5. Забиваем уголки 50*50 в землю так, чтобы над ее поверхностью остались части длиной около 0,2 м.

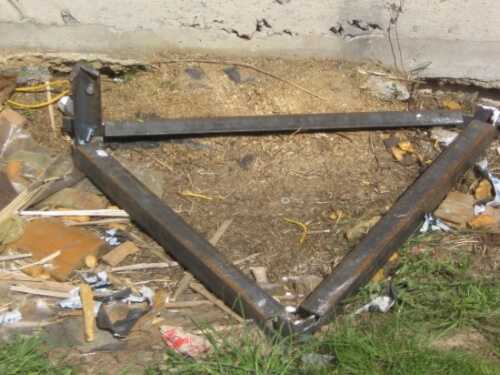

6. Свариваем три уголка 40*40 в форме треугольника.
7. Привариваем треугольник к уголкам, забитым в землю.

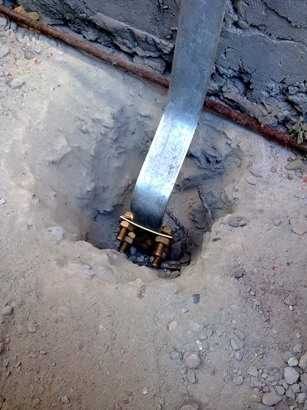

Затем подключаем к конструкции заземляющий проводник: запрессовываем его конец круглым наконечником и с помощью болта подходящего размера прикручиваем к отверстию, высверленному в одном из уголков.

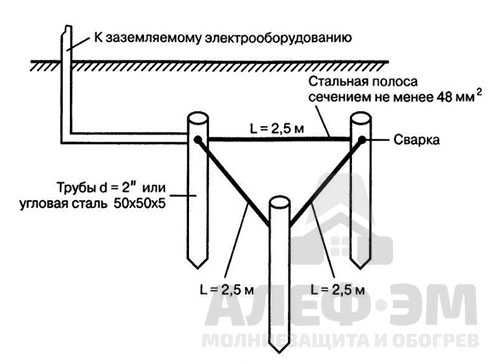

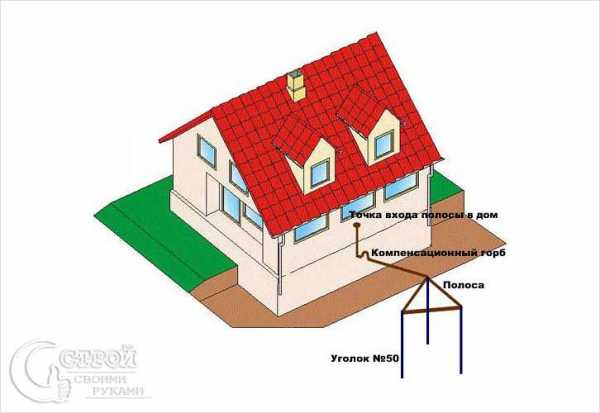

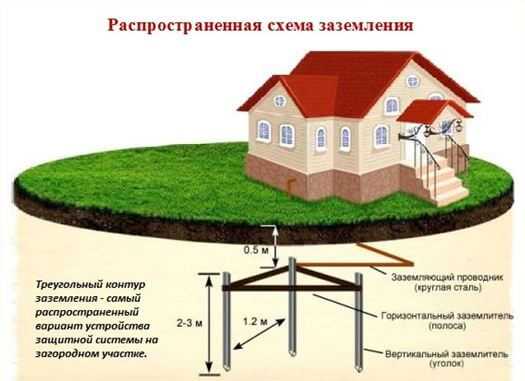

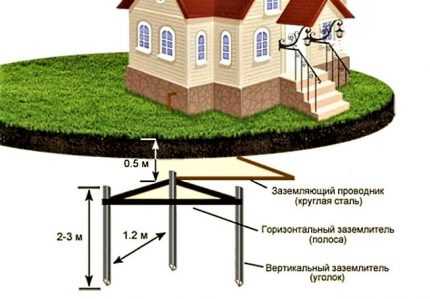

Схема установки заземлителя. Проводник ведет от зарытой треугольной конструкции к дому и заканчивается в электрощите на заземляющей шине

Металлические детали необходимо засыпать грунтом, лучше песком, а место монтажа заземлителя и проводника пометить табличкой, чтобы при строительных или хозяйственных работах не повредить.

Рекомендации по выбору деталей и монтажу заземлителя в грунт:

Галерея изображений

Фото из

Фабричные изделия имеют преимущества перед изготовленными своими руками: поставляются комплектно, не требуют сварки, позволяют получить нужное сопротивление при минимуме земляных работ

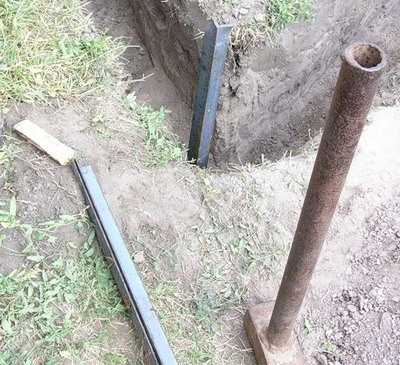

Чтобы забить длинные 3-метровые уголки в землю, на первом этапе потребуется стремянка или другое возвышение, с которого можно производить удары электроинструментом или кувалдой

Чтобы максимально сохранить проводимость металлического уголка, элементы конструкции не нужно покрывать защитной антикоррозийной краской или другим похожим составом

Кроме стального уголка 50*50 см можно использовать 6-миллиметровый оцинкованный прут, 10-миллиметровый прут из черного металла или прямоугольный прокат 48 мм²

Лучший вариант заземляющей шины – пластина из электротехнической бронзы с отверстиями для присоединения заземляющих проводников. Она монтируется на стенку электроящика

Заземляющую конструкцию рекомендуется зарывать в грунт как можно ближе к фундаменту дома – примерно на расстоянии в 1 м

Чтобы самодельные металлические элементы легче забивались в грунт, концы уголков необходимо заострить, подрезав пилой. Заводские изделия оснащены остроконечной головкой

Чтобы соединения не окислились и не повысили сопротивление заземлителя, вместо винтов используют сварку, которая гарантирует прочный и длинный шов

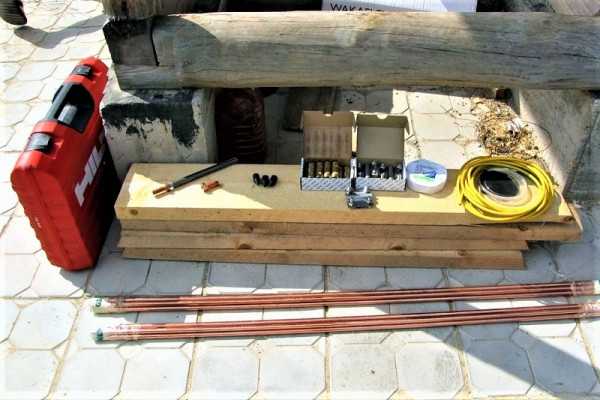

Комплектация заводского заземлителя

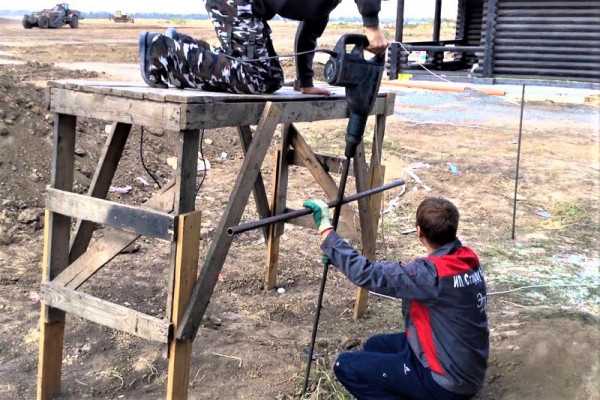

Стремянка или специально сколоченная подставка

Металлический уголок из оцинкованной стали

Металлопрокат для изготовления заземлителя

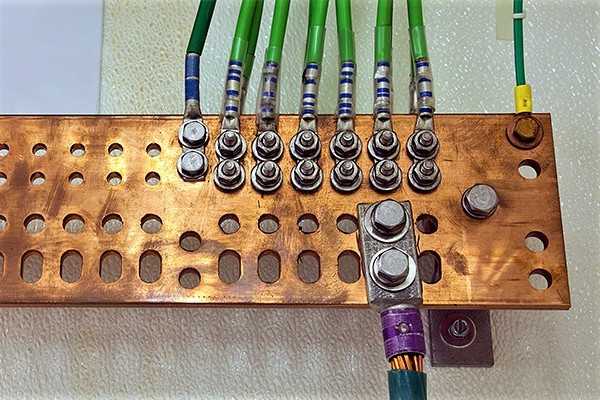

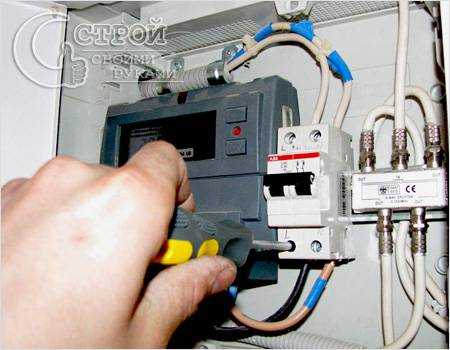

Шина заземления в электрощите

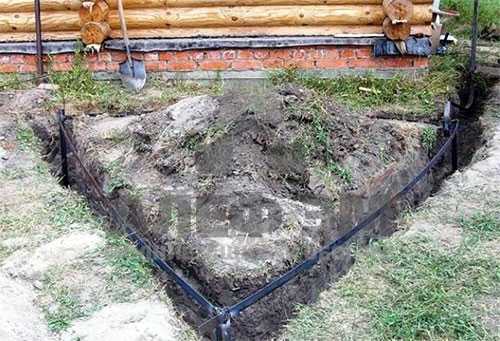

Контур заземления около дома

Монтаж заземлителя в грунт

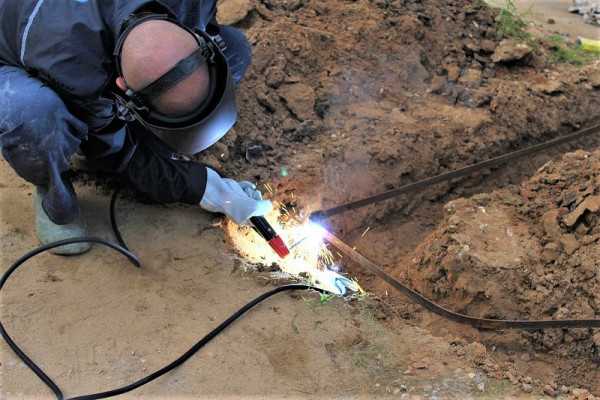

Сварка деталей из черного металла

Для стальных стержней и соединяющей их полосы опасна пищевая соль – она разъедает металл и приводит конструкцию в негодность. Проследите, чтобы это вещество случайно не попало в грунт рядом с заземлителем.

Вариант 2 — модульная штыревая система

Если конструкцию из деталей металлопроката можно сделать своими руками, то заводской штырь необходимо приобрести в магазине.

Его главное преимущество – отсутствие трудоемких земляных и сварочных работ, а недостаток заключается в дополнительных расходах на оплату услуг обслуживающей организации.

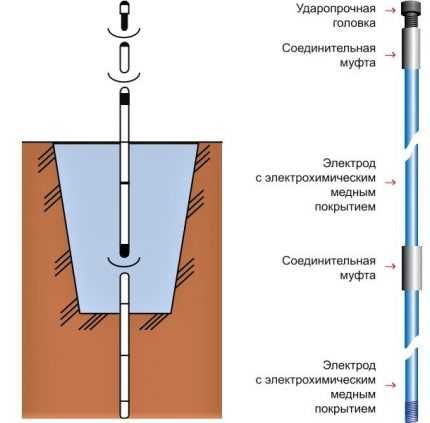

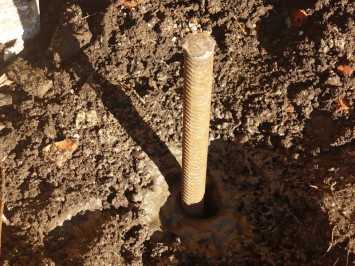

Схема монтажа штыревого заземлителя и его устройство. Основные составляющие части – головка, стальной электрод с электрохимическим медным покрытием и муфты, соединяющие фрагменты электрода

Большая глубина объясняется еще и тем, что в указанном диапазоне обычно присутствуют грунтовые воды, резко снижающие сопротивление устройства, а это – необходимое условие для создания заземляющей системы

В самодельной конструкции площадь соприкосновения с грунтом увеличивается за счет использования нескольких уголков. Здесь штырь всего один, поэтому увеличение контакта происходит за счет его длины. Устройство забивают в грунт на глубину 20-40 м.

Земляные работы сводятся к вырыванию одной ямки с размерами 0,5*0,5*0,4 м. Для забивания штыря ударной дрелью пользоваться не рекомендуется, так как нужно исключить вращение головки штыря. Здесь нужен перфоратор со специальной насадкой.

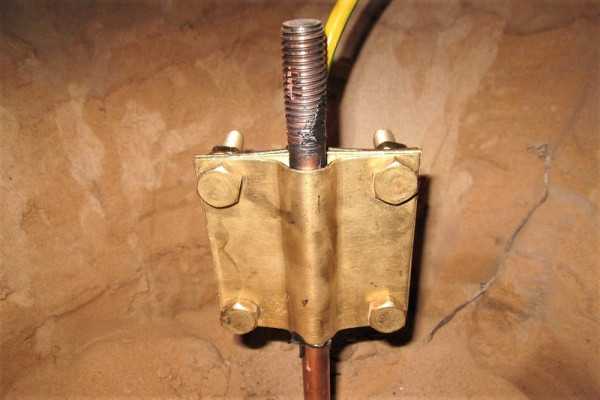

В заводском комплекте вместе со штырем есть зажим для крепления проводника заземления, поэтому процесс монтажа заключается в забивании основного устройства и подключении его к проводу.

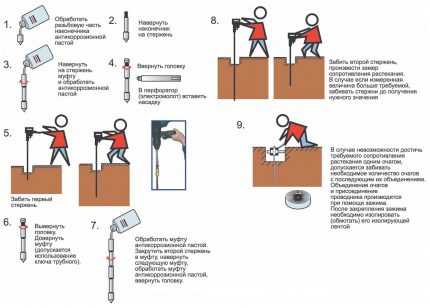

Пошаговая инструкция по монтажу штыревого заземлителя. Проводить замеры растекания мультиметром и рассчитывать глубину установки может только специалист – представитель из обслуживающей организации

Существуют нормативы, которых следует придерживаться в процессе монтажа:

• для 3-фазной сети 380 В – сопротивление не более 2 Ом;
• для 1-фазной сети 220 В – сопротивление не более 4 Ом.

При самостоятельном монтаже для подстраховки перед проверяющими органами лучше точно вычислить уровень залегания грунтовых вод и убедиться, что заземлитель опустится до этой отметки.

При контакте с грунтовыми водами параметры сопротивления придут в норму.

Выводы и полезное видео по теме

Опыт устройства заземления своими руками:

Практические советы по монтажу заземлителя фабричного изготовления:

Установка системы заземления из нескольких стержней:

Как видите, смонтировать систему заземления можно как собственноручно, так с помощью бригады приглашенных электромонтажников – первый способ дешевый, но более сложный, второй дорогостоящий, но надежный.

Однако главное в грамотном монтаже – это результат, который должен сделать электросеть дома полностью безопасной для его владельцев.

У вас остались вопросы по собственноручному обустройству контура заземления? Задавайте их ниже под статьей – наши эксперты и компетентные посетители сайта постараются вам помочь.

Если вы заметили неточности или ошибки в приведенном выше материале, или хотите дополнить статью полезными сведениям – пишите нам, пожалуйста, в блоке комментариев.

sovet-ingenera.com

Как правильно сделать контур заземления своими руками

1. Контур заземления в частном доме. Требования.
2. Как измерить контур заземления?
3. Заземление в частном доме. Схема контура заземления.
4. Как сделать контур заземления?
5. Создание контура заземления своими руками.

При наличии большого числа электроприборов в доме необходимо задуматься об их безопасности и безопасности людей, пользующихся ими во время грозы. Чтобы обеспечить свою безопасность, в частном доме стоит делать заземление, которое позволит Вам чувствовать себя спокойно даже в сложных погодных условиях, ведь в случае поломки электрического прибора защита от тока гарантирована.

Многие не знают, как правильно сделать контур заземления в частном доме своими руками, поэтому сейчас мы постараемся ответить на наиболее распространенные вопросы по этой теме. Нормативы ПУЭ и ГОСТа для защитного устройства от удара молнии предписывают создание специального отвода, с помощью которого можно оградить себя от пагубных последствий грозы.

Контур заземления в частном доме. Требования

Чаще всего под напряжением оказывается корпус электрического прибора. И даже небольшое соприкосновение с ним может привести к определенному риску получить ожог или удар током.

Заземление предполагает соединение различных частей электротехнических устройств с контуром заземления. При скачке напряжения, оно будет перенаправлено в землю, благодаря чему человек защищен от опасности поражения током.

Требования к контуру заземления в частном доме довольно жесткие. Он не должен проходить на расстоянии ближе одного метра от жилого здания. Процедуру нужно согласовать с государственными службами. Это требуется ввиду того, что при установке заземляющего устройства есть риск наткнуться на коммуникации, проходящие под землей. Предварительное согласование избавит от риска повреждения существующих систем и избавит от бюрократических проблем в случае проверки.

Контур изготавливают из стали разной формы:

1. Круглая сталь. Ее диаметр не должен быть менее 14 мм, в противном случае контур будет проблематично вогнать в землю.
2. Стальной уголок. Размер прибора не меньше чем 40*40*5.
3. Стальные штыри с заостренным концом. Наиболее оптимальный вариант, т.к. вход в землю в данном случае выполняется максимально быстро и удобно.

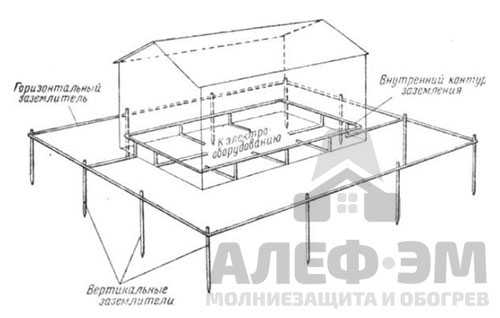

Сам контур включает в себя внутреннюю и наружную подсистемы. Их объединение происходит в распределительном щитке, который располагается непосредственно в помещении.

Ключевой параметр, который характеризует заземление – это сопротивление растекания. Именно от него зависит, насколько быстро и просто ток преодолеет дистанцию от электроприбора до земли. На этот процесс влияет глубина закладки стержней, специфика грунта (в частности, его влажность), используемый в конструкции металл. Штыри необходимо забивать на глубину от 60 до 100 см, чтобы в случае морозов они не вышли из строя.

Как измерить контур заземления?

Наиболее оптимальное место, где располагается контур – это северная сторона частного дома. Как правило, именно там чаще всего наблюдается наиболее высокая влажность, что способствует минимальному сопротивлению растекания. Правильно измерить контур заземления, как того хотят многие, довольно сложно, поэтому потребуется внимательность. Применяйте точные современные измерители, поскольку даже небольшие погрешности способны отразиться на общей безопасности здания.

Не следует выносить контур слишком далеко. Это не только помешает прокладке коммуникаций в будущем, но и увеличит площадь проводимых работ сейчас.

Предпочтительно, чтобы точный расчет проводился профессионалами. Сделать это неспециалисту весьма проблематично, ведь необходимо учитывать коэффициенты, получаемые с помощью предварительных расчетов, проведенных с учетом всех необходимых параметров. Лучше обратиться к опытным специалистам компании «Алеф-Эм», которые грамотно все рассчитают и обеспечат максимальную эффективность конструкции. Поэтому если вы не знаете, как измерить сопротивление контура заземления, то лучшим выходом будет обращение к грамотным специалистам, которые эффективно и быстро выполнят весь комплекс работ.

Заземление в частном доме. Схема контура заземления

Заземление в частном доме можно осуществить двумя способами – замкнутым и линейным. Оба варианта пользуются успехом, на окончательный выбор влияют площадь участка, финансовые возможности человека и время. Определять схему контура заземления лучше, предварительно проконсультировавшись с профессионалом.

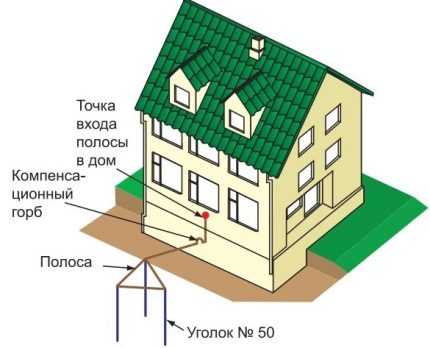

Замкнутая цепь в виде треугольника. Это более простой вариант, который менее энергозатратен. Потребуется вырыть одну яму, где и разместиться такой вариант заземления.

Его преимуществом будут надежность и стабильная работа, в том числе и при больших нагрузках. Даже в случае повреждения металлической перемычки система все равно останется стабильной.

Второй вариант – линейная схема. При ней штыри располагаются в ряд, последовательно друг за другом. Однако есть один существенный недостаток: если повредится первое звено, то вся система полностью выйдет из строя. Несмотря на это, линейная схема пользуется не меньшей популярностью среди пользователей.

Подробнее об этом можно узнать в статье «Заземление зданий. Устройство контура заземления в доме».

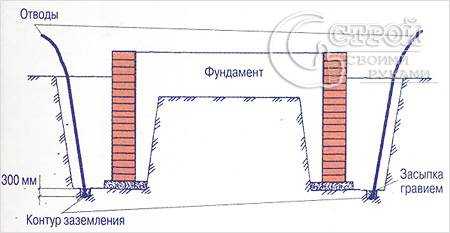

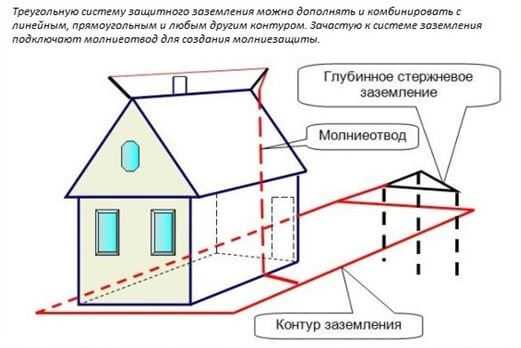

Кроме того, можно попробовать создать специфический вариант оформления в виде овала или квадрата. Они также популярны среди пользователей, но при их обустройстве необходимо учитывать специфику участка. Например, если околодомовая площадь небольшая, такие варианты не подойдут, ведь Вы просто не сможете их вместить на территории маленького участка.

Расположение защиты по всему периметру обойдется гораздо дороже. Заземлять таким образом более эффективно, поскольку удается обеспечить безопасность всей площади возле дома. Если у вас недостаточно для этого средств, можно установить линейный контур и со временем наращивать его.

Как сделать контур заземления?

После того, как выбор схемы подключения и места установки завершен, следует приступать к монтажным работам. Следует рассматривать специфику почвы, а также погодные условия. На участке, который был выбран, не должны проходить другие коммуникации. Не знаете, какие инструменты собрать перед тем, как сделать контур заземления? Для этого понадобятся:

1. Сварочный аппарат.
2. Перфоратор.
3. Болгарка.
4. Гаечные ключи.
5. Молоток или кувалда (последняя более желательна, т.к. штыри придется вбивать глубоко).

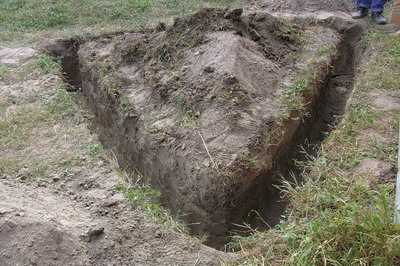

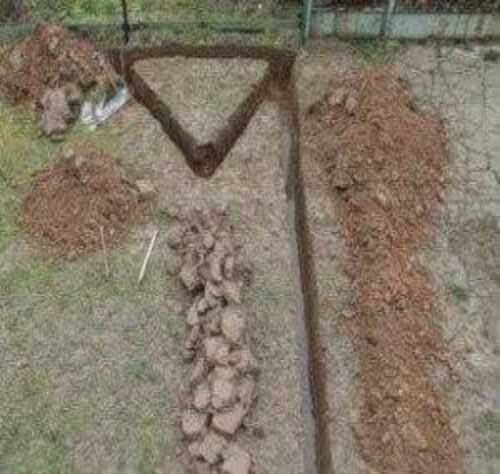

При замкнутом монтаже потребуется вырыть траншею в виде равностороннего треугольника. Не забудьте сделать и дорожку к дому от одной из вершин. Она должна быть на глубине не менее 50 см. В каждую из трех вершин забиваются штыри. К тем частям стержней, которые находятся на поверхности, начинают приварку металлосвязи. Полученный заземлитель соединяют с домом с помощью специальной полосы или проводника.

Все жилы и контуры тщательно зачищаются. Для того чтобы сделать конструкцию еще более эффективной, устанавливаются стальные полосы. Они дают лучшие результаты за счет того, что площадь соприкосновения с землей у них весьма значительна. Из-за этого повышается проводимость тока, т.е. скорость выполнения операций.

Сложность заключается в том, что стальная полоса труднее укладывается в грунт. Она монтируется отдельными кусками, которые впоследствии соединяются между собой. При этом возможна только сварка участков цепи, что делает конструкцию гораздо более надежной. Места сварки обрабатывают специальной краской. Даже через несколько лет активной эксплуатации на ней не будет видимых внешних повреждений и не потребуется замена. Подключение к заземленной шине осуществляется через особые зажимы, расположенные на корпусе.

Для создания качественной конструкции не рекомендуется использовать болты. Они очень быстро окисляются и контур заземления теряет свою эффективность.

Как сделать контур заземления в частном доме легко и без особых хлопот? Изначально проверьте, насколько почва восприимчива к материалу конструкции. Глубина расположения штырей также должна быть разумной, слишком глубоко размещать их не следует.

О пользе установки таких устройств больше читайте в статье: «Нужно ли заземление в частном доме».

Методика установки и расчета будет зависеть и от силы сопротивления. Контур заземления в частном доме своими руками легче правильно выполнить, если помнить, что напряжение бывает 220 В и 380 В. В первом случае сила сопротивления равняется 30 Ом, во втором – 10. Кроме того, необходимо учитывать и качество проводника. Сила напрямую коррелирует с удельным сопротивлением почвы.

Создание контура заземления своими руками

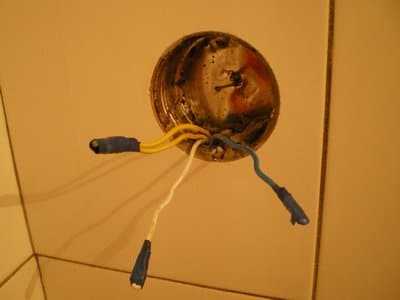

Сделать контур заземления своими руками гораздо проще, если проводка отвечает всем современным требованиям. Ее плохое качество станет преградой на пути выполнения работ. Замена отдельных участков будет эффективна ненадолго, для большей эффективности и надежности требуется комплексная прокладка новой проводки.

Если на данный момент нет возможности поменять ее полностью, то следует взять новые элементы:

• выключатели;
• розетки;
• распределительные коробки.

Однако не следует изменять их расположение при осуществлении монтажных работ. Провода заземления обязаны располагаться в распределительных коробках, а проводник всегда должен быть под контролем.

На установке конструкции не следует экономить. Одного забитого штыря будет явно недостаточно, чтобы работа была стабильной и эффективной. Если жилищные условия и земля позволяют, то для большей надежности лучше закопать на территории участка сразу два треугольника.

Также не следует применять металл, имеющий специально упрочненную поверхность. Это одна из наиболее распространенных ошибок, когда выполняется контур заземления своими руками.

О том, почему важно измерять все показатели, читайте в статье «Сопротивление контура заземления – как и зачем его измерять».

Дача или частный дом – это те строения, где обеспечить свою безопасность должен каждый. От перепадов напряжения не застрахована ни одна система, но можно уберечь себя от опасных последствий. Компания «Алеф-Эм» уже давно находится на данном сегменте рынка и предлагает индивидуальный подход к каждой проблеме. Опытные специалисты выполняют все работы согласно инструкции и требованиям безопасности, для достижения долгосрочного результата используется новейшее сертифицированное оборудование. Все работы выполняются на должном уровне, а их качество проверяется с помощью мультиметра и омметра. Точное измерение позволит определить качество проделанных работ и в случае необходимости подкорректировать изменения.

Специалисты компании не только обеспечат вашу безопасность, но и дадут советы по эксплуатации конструкции, которые позволят продлить срок ее использования. Не знаете, как сделать контур заземления в частном доме? Обращайтесь к профессионалам, которые всегда готовы предложить нужный вариант.

Наши специалисты быстро и правильно измеряют все показатели в загородных домах, ведь в этом деле важна точность и достоверность. Измеряя и фиксируя данные о проводах и электродах, опытные сотрудники поэтапно выполнят весь комплекс процедур и смогут выбрать самый рациональный метод. Какие бы значения ни были у напряжения, пользователи всегда могут чувствовать себя спокойно. Специалисты не зря руководствуются правилом, что главное – это безопасность. Желание обустраивать собственный быт похвально, но если самостоятельно что-либо не получается, а инструкции не помогают, лучше заручиться помощью профессионалов.

Также смотрите видео по теме:

«ЗАЗЕМЛЕНИЕ ДОМА СВОИМИ РУКАМИ»

«Заземление дома. Контур заземления своими руками»

groze.net

Заземление треугольником: схема, размеры, этапы монтажа

Некоторые люди задаются вопросом, нужно ли делать заземление в частном доме? Согласно нормативам ГОСТ, СНиП и ПУЭ требуется делать отвод, который защитит и обезопасит человека от поражения электрическим током. Поэтому при строительстве частного дома в первую очередь следует подключить такую систему. Самой удобной и распространенной конфигурацией считается равносторонний треугольник – это металлическая конструкция, которая забивается в землю при помощи штырей. Расстояние между штырями должно быть равным. Размеры зависят от грунта, в котором он будет располагаться. Стержнями образуют контур из арматуры, трубы или стальных уголков. Их форма должна быть удобной, чтобы их легко можно было забивать в землю. В этой статье мы подробно расскажем о том, как сделать заземление треугольником в частном доме.

Преимущество треугольной формы контура

Какое преимущество над контуром в виде полосы имеет треугольник? Оно заключается в том, что такая конструкция занимает меньшую площадь, соответственно земляных работ будет значительно меньше. Да и соединять штыри гораздо проще в яме, чем в узкой и длинной траншее. Однако самое главное преимущество треугольного заземления — заключается в надежном функционировании защиты, т.к. если перемычка из металла между электродами повредится, заземляющее устройство будет все равно рабочим (с другой стороны).

Высота каждого заземляющего электрода имеет определенные нормы и составляет 2 – 3 метра. Форма расположения электродов в земле – равнобедренный треугольник, расстояние между которыми должно быть не меньше 1,2 м. Для того чтобы получить хорошее контактное соединение, используется металлическая пластина, которая накладывается с помощью сварки. Чтобы подвести заземление от контура к дому рекомендуется использовать шину из такого же металла или провод из стали подходящего сечения. Размеры уголка должны быть не менее 50х50 мм.

Этапы установки

Сделать заземление треугольником можно по следующей пошаговой инструкции:

1. На выбранном месте помечаем места закапывания вертикальных электродов. После чего нужно выкопать траншею глубиной до одного метра. Глубина должна быть ниже промерзания земли. Линии конструкции должны образовывать треугольник, длина стороны которого указывается в расчетах.
2. Затем необходимо вырыть траншею от конструкции к силовому щитку. Угол контура, к которому будет подсоединяться щиток, выбирается самый ближний. Это делается для экономии материалов.
3. Далее необходимо забить электроды в землю, оставив над грунтом 20 см.

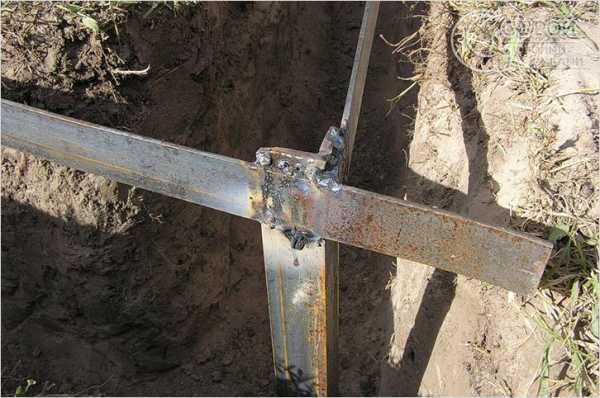

4. С помощью стальной полосы необходимо сделать замкнутую систему. Она приваривается к электродам и образует треугольник.

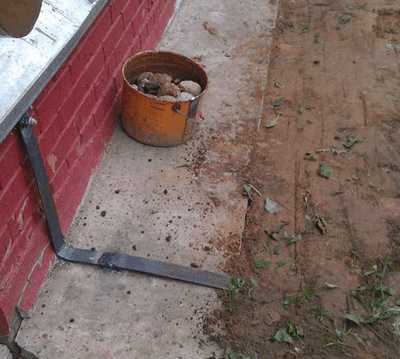

5. От ближайшей точки прокладывается полоса к силовому щитку и выводится на стену.

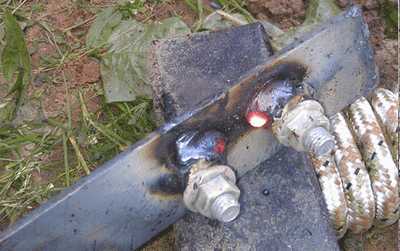

6. К подведенной к шкафу планке приварить болт, при этом его резьба должна быть наружу. Это означает, что привариваться будет шапка болта. Чтобы подключить заземление к щитку в доме, важно заранее в стене высверлить отверстие для заземляющего кабеля.
7. С помощью гайки присоединяется заземляющий кабель к болту. После этого необходимо обработать места сварки и соединений специальными веществами от коррозии и герметиком.

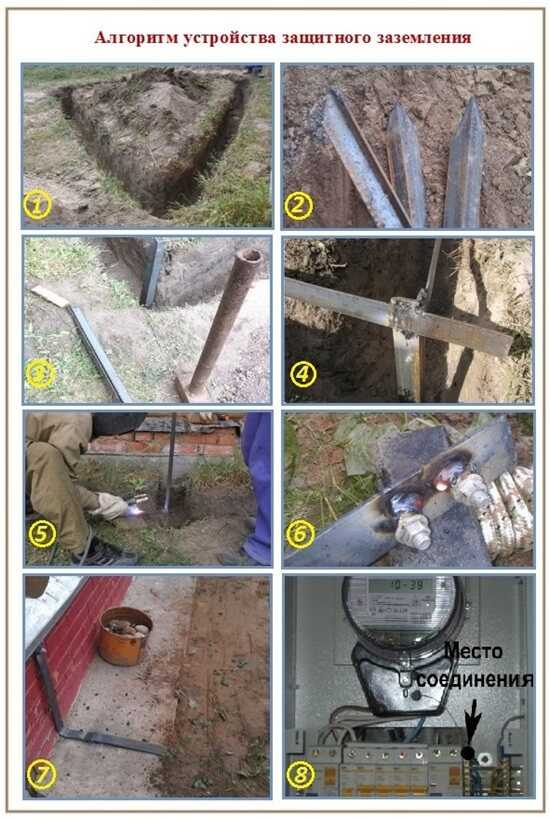

Инструкция в картинках выглядит следующим образом:

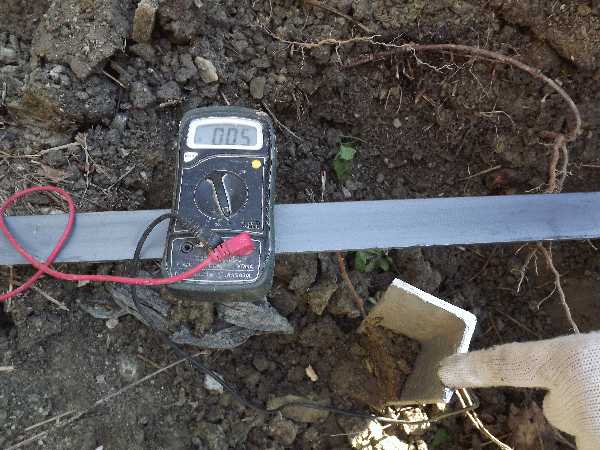

Завершающим этапом установки заземлителя своими руками будет проверка сопротивления заземления. Для этого нужно иметь специальный электрический прибор, который называется омметр. Но так как такой прибор стоит не дешево, то лучше пригласить специалиста из энергоуправления. Специалисту нужно сделать замеры и внести данные в паспорт контура заземлителя.

Важно проверку делать в сухую погоду, так как атмосферная влага может дать погрешности измерению. Норматив сопротивления контура не должен превышать 4 Ом для сети 220 Вольт. Если же сопротивление превышает этот показатель, то нужно доработать заземление. Для этого нужно добавить еще один заземлитель или сделать конструкцию в форме ромба.

В случае, если параметры соответствуют всем нормам и требованиям и подтверждается низкое сопротивление контура, то можно зарывать траншею. Делается это однородным грунтом, без щебня и мусора. Подключать заземление к щитку следует не параллельно, а отдельно каждую техническую единицу.

Есть еще один способ проверить сопротивление без вызова специалиста. Для этого достаточно иметь лампу, мощность которой не меньше 100 Вт. Источник света одним контактом подсоединяется к системе, а вторым – к фазе. Если треугольник установлен правильно, то лампочка будет гореть ярко. Если же она светит тускло, значит контакты между заземлителями слабые и стыки нужно будет переделывать. Если свет вообще не горит, то треугольник установлен неправильно. В этом случае следует проверить саму схему и посмотреть где была допущена ошибка.

На видео ниже наглядно показывается, как собрать заземляющий контур треугольной формы:

Вот и все, что хотелось вам рассказать о том, как сделать заземление треугольником своими руками. Надеемся, предоставленные схемы, фото и инструкция по монтажу были для вас полезными!

Будет полезно прочитать:

samelectrik.ru

Как сделать заземление своими руками

Раньше при строительстве домов никто не делал заземление, да и не было особой необходимости в этом. В настоящее время, с появлением множества электрических устройств, таких как газовый котел, электронагреватель, стиральная машина, холодильник, компьютер и т.д.  тема заземления стала весьма актуальной. Чтобы понять, как сделать заземление своими руками, необходимо разобраться для начала в принципе его работы. Именно с этим мы и ознакомимся в данной статье, а еще и с тем, как произвести монтаж контура заземления.

Заземление представляет собой особую проводку, которая соединяет различные электрические аппараты в доме с заземляющим устройством. Главной целью такого мероприятия является повышение безопасности.

 Для чего необходимо заземление :

• оно исключит поражение электрическим током человека, прикоснувшегося к корпусу электрического аппарата;
• обеспечит нормальное функционирование электрических устройств, поскольку при их изготовлении учитывается наличие заземления;
• уменьшит электромагнитные излучения большой частоты;
• уменьшит количество помех в электросети.

Нам понадобится трехжильная проводка в большом количестве, металлические стержни, сварочный аппарат. Работы по устройству заземления делятся на 3 категории:

• установка собственно заземляющего устройства;
• работы по монтажу проводки с жилой заземления;
• монтаж фурнитуры, учитывая наличие заземления.

По европейским нормам все розетки должны быть заземлены, поскольку современные бытовые приборы оснащены специфическими штепселями с заземляющими «усиками».

[include id=»1″ title=»Реклама в тексте»]

Чтобы принять решение, как сделать заземление своими руками, необходимо учесть, какие приборы будут подключаться в обязательном порядке в заземленную розетку. К ним относятся:

1. Электрические устройства, которые генерируют динамические процессы: стиральные машины, электромясорубки, кухонные комбайны. Иными словами, все приборы, имеющие электродвигатель, потенциально таят в себе угрозу пробоя фазы на их корпус.
2. Высокомощные силовые устройства. Сегодня даже обычные электрочайники можно отнести к этой категории.
3. Все электронные устройства. В случае компьютеров, которые вырабатывают статическое электричество, заземление защитит не только человека, но и предохранит саму машину от повреждений.

Отсюда делаем вывод, что заземление просто необходимо в ванной, на кухне, а также в местах подключения компьютерной техники. Там, где будут подключаться не очень мощные приборы, розетки могут быть обычными. Хотя, большинство хозяев предпочитают сделать безопасными все розетки в доме, как того требуют европейские стандарты.

По европейским нормам все розетки должны быть заземлены

Выбор заземляющих электродов ↑

Для заземляющих электродов, в целях экономии, чаще всего используется сталь, хотя неплохо было бы применять медь или сталь в медной оболочке. Важнейший критерий выбора заземляющего электрода – площадь поперечного сечения. Если используем угловой или прямоугольный профиль, площадь сечения не должна быть менее 150 кв.мм. При использовании трубы из стали минимальная толщина стенок — 3,5 миллиметров,  диаметр – 32 миллиметра. Длина заземляющих электродов должна быть никак не меньше двух метров. На заземлителях не должны присутствовать какие-либо покрытия, которые бы ухудшали электрический контакт (краски и пр.)

Устройство контура заземления ↑

Заземляющее устройство является на самом деле достаточно простой конструкцией. Для нее понадобятся три заземляющих электрода. Вбиваем их в землю, придавая форму равностороннего треугольника (длина каждой стороны не меньше 1,2 м). Прежде чем погрузить в  почву электроды необходимо выполнить подготовительные земляные работы. Далее работы по устройству заземления следуют в таком порядке:

1. Выкапываем 3 ямы глубиной 50 см по форме заземления (равносторонний треугольник), соединяем их траншеями.

   Траншеи для контура заземления

2. Перед вбиванием электроды заостряем, используя для этого болгарку.

   Электроды, заостренные при помощи болгарки

3. Берем большую кувалду и забиваем заземляющие электроды.
4. Если грунт твердый, возможно, что под ударами кувалды концы электродов начнут сильно деформироваться. В этом случае необходимо срезать болгаркой деформированные участки и затем продолжить работу

   Заземляющие электроды забивают кувалдой

5. Следующий шаг – соединение между собой электродов. Используем для этого проводник из стали сечением более 50 мм2. Также можно использовать стальную полосу толщиной 4мм и шириной 40мм.
6. Стальные детали соединяем лучше всего сваркой. Возможно, конечно, и болтовое соединение, однако идеальное решение – это сварка.

   Соединение электродов со стальной полосой при помощи сварки

7. Проводим стальную полосу до предполагаемого места ввода в дом. Выводим ее над поверхностью земли.

   Вывод полосы на поверхность земли к месту ввода в дом

8. Привариваем к полосе болт М8 или болт М10. Впоследствии мы будем накручивать на нем провод, ведущий к щиту.

   К приваренным болтам накручивается провод, ведущий к щиту

9. По окончанию всех этих действий можно засыпать ямы.

   Полоса заземления подведена к дому, траншеи засыпаны землей

Ввод в здание проводки с заземлением ↑

Дело практически завершено: мы сделали заземляющее устройство. Теперь необходимо организовать проводку, чтобы довести заземление до самого распределительного щитка. Для этого понадобится трехжильный провод. Наиболее долговечными считаются медные монолитные жилы.

Трехжильные провода применяют, как правило, когда есть необходимость в особой конфигурации системы освещения, для установки разводки от выключателя. Именно такие провода нужны  и для заземления. Заменяем ими обычные монолитные жилы. Теперь к розетке  выводим не только фазу и ноль, но еще и землю.

Заземление розетки трехжильным проводом — фаза, ноль и земля

Выводим в стаканы всех розеток по три провода, придерживаясь при этом цветовой маркировки, чтобы знать точно, какой провод – земля. Ведь не столь существенно перепутать фазу с нулем, важно не перепутать фазу с землей, поскольку розетка в этом случае не будет работать. Аккуратно скручиваем во всех имеющихся распределительных коробках «землю» с «землей» и смотрим, чтобы везде заземление шло отдельной жилой.

[include id=»2″ title=»Реклама в тексте»]

Проводка разведена, переходим к монтажу фурнитуры. Но сначала проверим, надежно ли наше заземление.

Проверка надежности заземления ↑

Сделав монтаж заземления своими руками, необходимо протестировать систему. Лучше всего для этих целей было бы использовать измеритель сопротивления заземления. Но, поскольку вряд ли у домашнего мастера окажется столь сложное оборудование, проверку заземления можно осуществить следующим способом:

• берем переносную лампу накаливания (от 100 Вт) и подключаем один контакт к заземлению, а другой – к фазе;
• лампа ярко загорится, если заземление своими руками выполнено добротно. Если лампа не загорится или просто будет гореть тускло, это будет означать, что заземление имеет высокое сопротивление из-за некачественных электрических контактов во всех узлах;
• чтобы устранить высокое сопротивление, зачищаем хорошо все проволоки, трубки, зажимные механизмы, одним словом – все, что играет роль посредника между землей и имеющимся в розетке контактом заземления.

Подытожив подробно описанные выше операции, можно составить краткий план действий для организации заземления собственными руками:

1. Изготовление заземляющего устройства в виде треугольного металлического каркаса с ребром в 1 метр. В каждый угол треугольника приваривают пруты длиной 1,5м.
2. Погружение заземляющего устройства в почву: каркасом к верху, штырями – к низу.
3. Приваривание к устройству металлической планки, с помощью которой заземление подключается к счетчику.
4. Выполнение в доме проводки из трехжильного провода, подводка лишней жилы к заземляемым розеткам.
5. Подключение этой жилы «к земле» на счетчике.
6. Установка розеток с присоединением «усиков» заземления к подведенной дополнительной жиле.
7. Еще один важный момент — организация молниезащиты здания (это тема для отдельного разговора).

Как видим, сделать заземление дома своими руками  довольно просто, важно только действовать в соответствии с указанными рекомендациями и соблюдать технологию. Зато вы самостоятельно обеспечите свой дом хорошей электропроводкой с надежным заземлением, избегая лишних затрат. Ну, а если вам все же не дают покоя сомнения, пригласите знакомого электрика, чтобы проверил, все ли вы сделали правильно.

strmnt.com

Контур заземления своими руками — правила



Контур заземления своими руками

На сегодняшний день огромное количество самых разных бытовых приборов начало занимать важную роль в нашей жизни. Сложно представить, что бы мы делали дома без телевизора или компьютера. Насколько осложнилась бы стирка и готовка, если бы не было микроволновой печи и стиральной машинки.

Даже не говоря о доме или квартире, стоит припомнить, насколько актуальной бывает проблема электрификации загородного дома или дачи.

Ведь здесь иногда нужна работа электроинструментов: нужно установить бойлер или же банально зарядить телефон.

Во всем этом есть и еще один нюанс, который с каждым днем становится все актуальнее: современная техника начинает не только больше потреблять электроэнергии, самих видов этой техники становится больше. Соответственно, возникает вопрос о необходимости заземления, а точнее, как правильно его подключить.

Если раньше заземление было актуальным только в магазинах или на промышленных объектах, то теперь это необходимо и в самом обычном жилом доме, квартире.

Сделать это можно своими руками, причем это не потребует много сил и времени, главное, все делать по инструкции, аккуратно и придерживаясь всех рекомендаций.

Как подключается провод заземления

Чтобы сделать контур заземления своими руками, следует уделить внимание различным мелочам и даже теории. Следует разобраться в основах.

Даже если вы не разбираетесь или же боитесь электричества – ничего опасного здесь нет. Вопрос только в правильности и последовательности предпринимаемых действий.

Итак, когда вы подключаете любое устройство в розетку, вы наверняка обратили внимание, что при этом контакт осуществляется в 2 местах. Это так называемый однофазный переменный ток. Первый контакт, собственно, и является фазой, второй же – это ноль. Оба эти провода берут начало от распределительного щитка.

Как он выглядит можно увидеть выше. Опять же, подключить стоит и третий кабель. Это и будет пресловутое заземление. Делается оно в обход распределительному щитку, сразу на контур зазе

fundamentt.com

Как сделать контур заземления — делаем заземляющее устройство

Контур заземления — это устройство, которое предназначено для того, чтобы заземлить различные части электрооборудования. Заземляющее устройство крайне важно для безопасности жильцов. Часто при покупке дачного участка или при строительстве коттеджа у владельца возникают проблемы с установкой ЗУ. Однако в реальности ничего сложного здесь нет.

Условия работы контура

Грунт для контура

На эффективность работы контура сильно влияют такие факторы, как свойства грунта, качество, количество и глубина залегания электродов. Поэтому перед тем,как сделать контур заземления, надо определить качество грунта.

ЗУ прекрасно работает в торфяных почвах, сырой глине и суглинке. А вот в скалистых и каменных породах он не функционирует.

Подготовка

Как устроен контур заземления Материалы для контура заземления Для установки контура заземления потребуется:

• стальной уголок или электроды;
• стальная полоса.

Необходимо вырыть рядом с вводным щитом дома траншею в виде треугольника со сторонами по 3 метра каждая. Ширина и глубина канавы должна быть в среднем полметра. Заземление должно обязательно располагаться ниже точки промерзания грунта, иначе оно перестает работать. Вершина треугольника должна быть обращена к дому.

Установка контура

Установка контура заземления

Стальные уголки будут служить вертикальными заземлителями в конструкции.

Длина такого уголка должна быть около 3 метров. Один из его концов надо предварительно заточить. По трем вершинам проделанной треугольной траншеи надо вбить уголки. (Заточка необходима для облегчения работы).

Траншея для ЗУ Теперь осталось только приварить к ним по периметру стальную полосу, и контур готов. Но это только само заземляющее устройство. Для того чтобы оно заработало, его надо еще соединить с силовым щитком дома. Поэтому от вершины треугольника до силового щита надо вырыть дополнительную траншею. По этой канавке при помощи стальной полосы надо произвести соединение контура со щитком. Траншея засыпается грунтом.

Сопротивление заземления должно быть не выше 4 Ом. Измерить его можно при помощи Ом — метра. Часто для большей эффективности делают два контура, которые потом соединяют в один и так же подводят к щитку.

Заключительные детали

Размеры контура

Вместо стальных уголков можно использовать также специальные стержни, предназначенные специально для оформления контуров. При выборе угловой и листовой стали важно обратить внимание на площадь ее поперечного сечения. Она должна быть более 150 кв. мм. Стальная труба должна иметь диаметр выше 32 мм.

Подключение к щитку

Заземляющий электрод, вне зависимости от материала, из которого он сделан, не должен быть менее 2 метров в длину. При этом на поверхности электрода не должно быть никаких покрытий. Обычная краска может сделать электрод непригодным для контура.

Для электродов чаще всего применяются стальные стержни и уголки. Однако, в некоторых случаях, допустимо использование меди и стали в медном покрытии.

Контур заземления необходим для защиты от удара током. Хотя полностью он, конечно, не гарантирует безопасности жильцов. Для того чтобы усилить действие ЗУ, можно увеличить количество заземляющих электродов, вбив дополнительно еще 2-3 уголка.

Контур заземления в фундаменте В частных домах можно установить контур в фундаменте. Как правило, при правильной проектировке дома контур заземления делается именно там, а потом через арматуру выводится к распределительному щитку. Однако если ЗУ не было спланировано заранее, то его можно сделать даже в огороде. При этом работать поблизости будет совершенно безопасно. В случае внезапного попадания тока заряд моментально рассеется в земле. Хорошее место для контура и подпол.

Для полной безопасности желательно установить также УЗО. Это устройства защитного отключения.

stroysvoimirukami.ru

Как сделать в частном доме заземление и правильно его подключить

Если вы купили загородный дом, в котором не предусмотрен заземляющий контур, его необходимо установить своими руками. Делать заземление в частном доме предписывают не только требования ПТБЭ, но и жизненная практика. При наличии правильно спроектированного и

выполненного защитного заземления, риск поражения электротоком при возникновении различных аварийных ситуаций сводится к минимуму.

Важность заземления

Стоит отметить, что существует два типа заземления:

1. Рабочее – применяется в промышленности для правильного функционирования сложного электромеханического оборудования. В случае неполадок на линии выполняет также функцию защитного заземления.
2. Для жилых и других помещений обязательно наличие защитного заземления, которое предназначено для предотвращения поражения током людей в случае неисправности в электропроводке.

Для надежной защиты человека все бытовые электроприборы, имеющие специальную вилку с дополнительным боковым контактом, к заземлению нужно подключать при помощи евророзетки. Практика эксплуатации электрооборудования показывает, что некоторые бытовые приборы лучше заземлять непосредственно на корпус (тем более, если это предусмотрено конструкцией). К этой категории относится следующее оборудование:

• Электрический водонагреватель и стиральная машина. Эти приборы имеют большую мощность, эксплуатируются во влажной атмосфере, поэтому требуют особого подхода.
• Микроволновые печи, варочные панели и духовые шкафы сильно нагреваются, что может вызвать оплавление изоляции. Такие электроприборы будет правильно заземлить к самому корпусу.
• Заземляющий провод также нужно «прицепить» непосредственно на корпус компьютера. ИБП дает большие токи утечки, что вызывает сильные помехи, от которых не только гудят динамики, но и падает производительность системы. Не стоит забывать и о дополнительной защите человека от статических разрядов, которую обеспечивает подключенный контур заземления.

Устройство контура заземления

Теперь рассмотрим, как сделать заземление в доме. Оптимальным вариантом считается схема, когда контур замкнут. Такое устройство более надежно: при повреждении одной из частей, целостность самого контура не нарушается, и заземление продолжает правильно функционировать.

Обратите внимание! К замкнутым контурам относятся следующие формы: треугольник, квадрат, прямоугольник, овал или круг. Одной из этих форм нужно отдавать предпочтение при оборудовании заземления своими руками.



Подготавливаем материал и инструменты

Чтобы правильно собрать контур заземления своими руками, потребуются следующие материалы:

• Лучше всего использовать стальные уголки 5×5 см: их легче всего забивать в землю. Также используется толстостенная труба диаметром 32 мм. Длина должна составлять 2 метра.
• Для изготовления шины нужно подготовить металлическую полосу. Ее ширина должна быть не менее 40 мм, а толщина –

voltland.ru
