Водоотводный лоток железобетонный: характеристики, рамзеры, ГОСТ

Система орошения, отведения ливневых вод и вод таяния снегового покрова предусматривает изделие – лоток железобетонный водоотводный. С помощью бетонных лотков и соответствующей инфраструктуры, системы орошения и водоотведения транспортируют полезный либо вредный продукт – поливочная либо сточная вода на поля, ливневые или канализационные коллекторы.

СодержаниеСвернуть

Типы и размеры железобетонных лотков

Существует два типа изделий для «транспортировки» воды: Лотки оросительных систем и Лотки дорожные водоотводные комплектуемые защитными решетками. Соответственно названию первый тип изделий используется для строительства систем орошения сельскохозяйственных площадей, а второй тип для обеспечения быстрого отвода дождевых и талых вод от шоссе, автомагистралей, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для систем орошения регламентирует ГОСТ 21509-76 «ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ОРОСИТЕЛЬНЫХ СИСТЕМ», а основные характеристики и размеры изделий для комплектации систем водоотведения дорог и пешеходных переходов нормативный документ ГОСТ 32955-2014 «Лотки дорожные водоотводные».

Лотки железобетонные водоотводные ГОСТ 21509-76

Лотки данного типа предназначены для строительства оросительных систем рассчитанных на прокачку воды в количестве до 5 метров кубических в час. Изделие представляете собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в почву.

В зависимости от способа монтажа лотки для оросительных систем маркируются как ЛВ или ЛРГ. Лотки ЛВ устанавливаются на опоры или плиты, а изделия ЛРГ укладываются непосредственно в почву.

Пример обозначения железобетонного водоотводного лотка серии ЛВ высотой 400 мм: ЛВ4. Заводы ЖБИ предлагают к продаже следующие виды и габариты лотков для строительства оросительных систем, приведенные в Табл1.

Табл.1

Обозначение	Габаритные размеры, мм				Вес, кг
	Длина	Высота	Ширина	Толщина стенки
ЛР4	5980	400	908	50	1080
ЛРГ4
ЛР6		600	1084		1420
ЛРГ6
ЛР8		800	1240	60	1920
ЛРГ8
ЛР10		1000	1804	75	3310
ЛРГ10

Лотки железобетонные водоотводные ГОСТ 21509-76 изготавливаются из тяжелого бетона марки М300, усиленного стальной арматурой. Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие оснащается закладными изделиями под сварку и параболической выемкой под укладку уплотнения.

Дорожные лотки железобетонные водоотводные ГОСТ 32955-2014

Изделия этого типа используются для приема поверхностных вод для дальнейшего направления в системы канализации. Имеется ввиду сточная вода, поступающая с проезжей части, пешеходных тротуаров, обочин дорог или поверхности почвы.

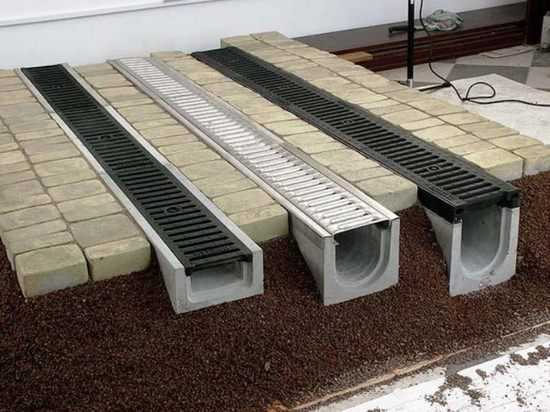

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект – лоток железобетонный водоотводный с решеткой, изготовленной из чугуна.

Нормативный документ определяет оседающие конструктивные типы дорожных водоотводящих лотков: коробчатые, щелевые, открытые, прямоугольные, U-образные, бордюрные, кольцевые и другие виды.

При этом лотки могут изготавливаться как на заводах ЖБИ и доставляться на строительные площадки готовыми к установке, так и изготавливаться непосредственно на строительных площадках методом заливки армированного бетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных водоотводных дорожных. Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и протяженности линии водоотведения:

Длина от 400 до 4 000 мм и более.
Ширина от 500 мм и более.
Высота от 200 мм и более.

Конкретные размеры лотков и решеток могут отличаться от ГОСТовских. Другими словами, габариты, конфигурация, типы дорожных водоотводящих лотков и решеток оговариваются в проектах конкретных сооружений. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый армированный бетон марки М300 приготовленный на цементе марки не ниже ЦЕМ I 32,5Н ПЦ.

Заключение

Водоотводящие лотки дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции должны изготавливаться специализированными заводами, обладающими соответственной материально-технической базой позволяющей выпускать изделия соответствующие требованиям действующих нормативных документов.

cementim.ru

Лотки бетонные водоотводные размеры

бетонные лотки водоотводные гост

Если участок находится в проблемной зоне, например, неровная поверхность, то необходимо устанавливать специальные бетонные лотки. Такие сооружения предотвращают образование водных застоев. Конструкция из бетонных желобов и каналов направляет стоки в общую канализацию.

Виды лотков водоприемных

Конструкция этой системы достаточно проста. Основа — бетонные лотки, водоотводные лотки сами по себе несложны и представляют собой желоба незатейливой формы, которые подбираются, в зависимости от направления сточных вод.

Лоток водоотводный — емкость, которая может быть разной по форме (прямоугольная, квадратная или закругленная), используемая для обеспечения уровня безопасности некоторых объектов от ливневых стоков. Лотки водоотводные бетонные с решеткой иногда оснащаются задвижками и замками.

Различают два вида лотков:

прикромочные;
телескопические.

Они отличаются по форме и используются в разных сферах.

При грамотной установке водоотводной системы на участке не будет луж и грязи, к тому же, это продлевает сроки эксплуатации рядом находящейся поверхности

Также можно разделить дренажные изделия по классу нагрузки, которую они могут выдержать:

Класс	Сфера применения
С250	· устанавливается на автомобильных дорогах с малой или средней интенсивностью движения; · небольшие парковки для легковых автомобилей.
D400	· автомобильные дороги с большой проходимостью; · заправочные комплексы, гаражные кооперативы.
E600	Устройство водоотвода на автомагистралях, больших промышленных комплексов.
F900	Применяются для выведения стоков с территории аэропортов, больших логистических центров.

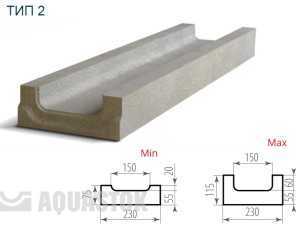

Все бетонные лотки водоотводные можно разделить и по размеру. Сейчас изготавливают лотки бетонные водоотводные и со стандартными размерами (1 метр), и различного уровня сечения (10-50 см).

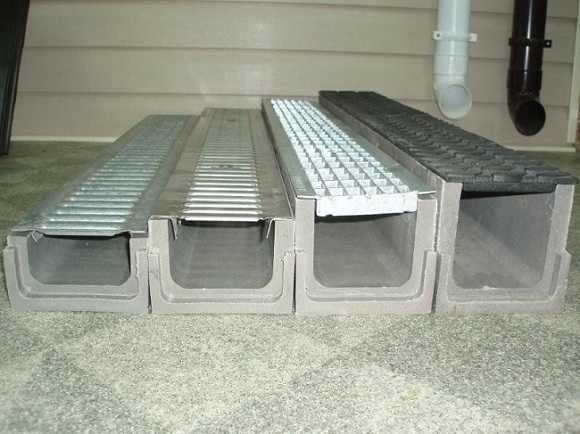

Также производители предлагают лотки водоприемные. Они очень популярны в области сбора и отвода дождевых и талых вод. Они также, как и водоотводные, изготавливаются из бетона. Область применения очень широка: частное строительство, парковки, тротуары, обочины дорог. Бетонные дождеприемники комплектуются решетками и могут быть с вертикальным водосливом.

Производство лотков водоотводных бетонных по госту

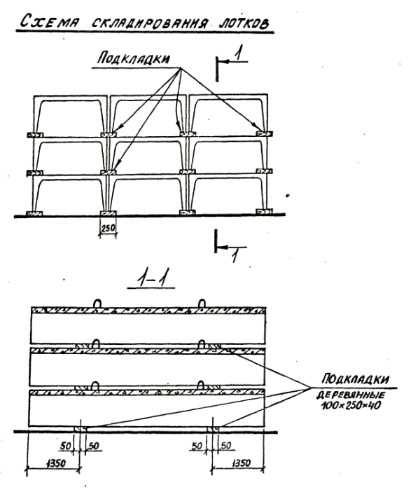

Во время изготовления лотков водоотводных бетонных с решеткой производители придерживаются требований ГОСТа 21509-85. Согласно ему, различают несколько видов изделий, методов установок, типы оборудования, размеры и формы. Отдельно прописываются правила транспортировки, производства и монтажа.

Сфера применения лотков довольно широка, они бывают:

кабельные;
водоотводные;
теплотрассные.

Размеры желоба определяют его пропускную способность и зависят от нормативного значения количества осадков в данной местности

Все изделия должны соответствовать требованиям по ГОСТу:

морозостойкость;
прочность;
антикоррозийные свойства;
равномерная структура без наличия пустот;
влагонепроницаемость.

Сейчас также используется два способа изготовления бетонных лотков:

вибропрессование;
вибролитье.

Методы производства

Вибропрессование

Процесс изготовления лотков таким методом не сложен. Происходит он следующим образом:

в специальную форму наливают бетонную смесь;
затем под прессом удаляют лишнюю влагу и пузырьки воздуха.

Бетонная смесь состоит из цемента и мелкого наполнителя, который впоследствии закрепляется волокном, состоящим из полимера, стали или стекловолокна. Предварительно все используемые металлические изделия обрабатываются от ржавчины. Благодаря такой технологии производства, готовые водоотводные лотки имеют не только много преимуществ, но и некоторые недостатки.

Таблица, где можно увидеть ряд основных качеств:

Преимущества	Недостатки
стойкость к перепаду температур	невзирая на низкую стоимость изделия, бетонные лотки довольно дорого транспортировать
стойкость к воздействию влаги	большой вес усложняет установку и доставку
устойчивость к большим нагрузкам
гладкая поверхность, позволяющая не задерживать мусор
использование закрепляющих материалов позволяет изделию соответствовать высочайшему классу нагрузки F900

Для водоотводных латков важнейшие показатели — это морозостойкость и влагостойкость

Вибролитье

Вибролитье — простой, но достаточно медленный и затратный метод производства бетонных дренажных лотков. Изделия получаются недостаточно качественными. Процесс изготовления заключается в следующем: водоотводный лоток в форме ставится на специальный вибростол и начинает уплотняться вибрацией. При этом больше всего идет нагрузка на внешнюю часть лотка, а внутренняя остается недостаточно пропрессованной. В будущем это приведет к довольно быстрому его разрушению.

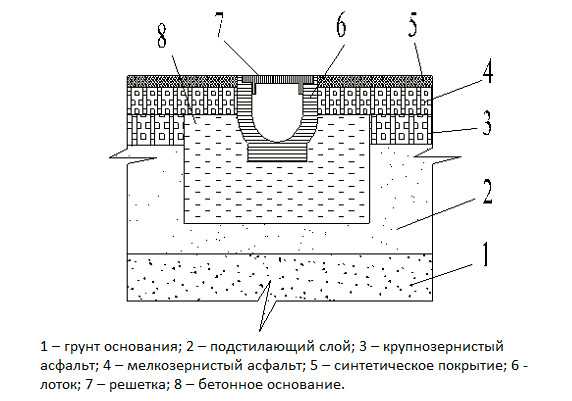

Установка бетонных лотков своими руками

Сам процесс установки лотков в дренажные системы практически одинаков как для частного, так и промышленного строительства.

Установка водоотводных бетонных лотков своими руками начинается с подготовки необходимой документации и поиска поставщиков с приемлемыми ценами на изделия. Если система водоотвода будет устанавливаться на дорожном покрытии, то оборудование нужно подготовить с учетом оцинкованных и армированных изделий. В обустройстве п

vest-beton.ru

Железобетонные лотки. Железобетонные водоотводные лотки

В строительстве зданий, дорог, мостов, тоннелей возникает необходимость обустройства теплотрасс, ливневой системы, канализационных каналов, прокладка электрических кабелей и прочих инженерных конструкций. Для этого нужны долговечные качественные материалы, которыми являются железобетонные лотки.

Применение таких конструкций обеспечивает устойчивость различных коммуникаций к негативным факторам окружающей среды.

Технические характеристики лотков

Железобетонные лотки являются универсальной конструкцией, предназначенной для обустройства территории вокруг строений, парковых зон, создания ливневой дренажной системы, прокладки подземной теплотрассы, прокладки кабелей, защиты коммуникаций от воздействия внешних факторов и прочего.

1.1 Требования ГОСТ

Поскольку на данную конструкцию возлагается очень большая «ответственность» за долговечность и правильность функционирования тех или иных систем, изготавливаются они исключительно на специальных предприятиям и должны полностью соответствовать требованиям ГОСТ.

Изготавливают железобетонные лотки из армированного бетона плотностью не менее 2400 кг/м 3 из цемента марки М250 и выше.

Для производства данных конструкций применяется технология вибролитья или вибропрессовки, которая позволяет обеспечить максимальную прочность изделия, а так же его устойчивость к температурным перепадам, механическим и химическим воздействиям.

Для производства так же применяется арматура класса А-I-А-III с диаметром поперечного сечения не менее 6 мм, согласно требованиям ГОСТ.

Готовые железобетонные лотки должны соответствовать эксплуатационным характеристикам, прописанным в правилах ГОСТ:

0-83;
26633-91;
10922-90;
1-81;
21509-76.

Каждое изделие, согласно требованиям ГОСТ, должно иметь определенную маркировку, исходя из его назначения:

ЛР – лотки, предназначенные для установки на сваях, плитах и других возвышенностях;

ЛРГ – изделия, которые будут прокладываться в грунте.

Цифры, участвующие в маркировке, указывают на высоту боковой стенки изделия в дециметрах.

После изготовления, железобетонные лотки проходят тщательную проверку на соответствие следующим требованиям ГОСТ 13015.0-83:

фактическая прочность бетона в готовой конструкции;
качество и соответствие стандартам материалов, которые применялись в производстве;
соответствие требованиям по водонепроницаемости;
устойчивость к перепадам температур;
соответствие материалов и готового изделия требованиям по использованию в условиях грунтовых вод и агрессивных грунтовых сред;
соответствие требованиям ГОСТ к форме, диаметру поперечного сечения, коэффициенту армирования и правильности положения по отношению к внешним плоскостям, арматуры;

марки стали, которая применялась для армирования и закладки монтажных петель;
соответствие требованиям толщины защитного слоя бетона;
соответствие стандартам ГОСТ технологий заливки и форм, применяемых для заливки бетона.

Кроме этого, в правилах ГОСТ прописываются четкие размеры того или иного изделия.

Длина и ширина лотков может колебаться от 25 см до 6 метров, высота стенки желоба от 6 до 160 сантиметров, вес – от 25 кг до 3-4 тонн.

2 Виды ЖБЛ

Гост регламентирует не только размеры, но и форму лотков. В зависимости от сферы и особенностей применения, лотки могут иметь прямоугольное, трапециевидное или полукруглое поперечное сечение.

Лотки квадратного или прямоугольного поперечного сечения применяют, в основном, для прокладки под землей различных трубопроводов (теплотрасс, водопроводов, электрических или связевых кабелей). Они выполняют роль кожуха, защищающего трубопровод или кабель от негативных воздействий внешней среды. Элементы кожуха укладываются встык. Стыки промазываются цементным раствором марки М-50 и выше. После высыхания раствора, производится гидроизоляция конструкции любыми гидроизоляционными средствами.

Трапециевидные лотки водоотводные бетонные применяют обычно при строительстве дорог и мостов, а именно, обустройстве дренажа и ливневой канализации. При монтаже водопропускные лотки вставляются в пазы и набираются в один общий канал от верхней точки водоотвода вниз по склону. Благодаря такому методу стыковки они получили название телескопические или сборные. Открытые участки, в частности, точка входа ливневой канализации, закрывается решеткой.
Полукруглые или параболические лотки так же используются для ливневой канализации, водоотведения и дренажа. Они имеют более эстетичный вид, поэтому чаще встречаются на придомовых территориях и в парковых зонах. Водопропускные системы закрываются стальной или чугунной решеткой. Ее задача – придание дополнительной эстетичности и грубая фильтрация ливневой воды от крупного усора.

2.1 Преимущества применения ЖБЛ

Неопытные, или ленивые строители считают, что желоб, к примеру, для ливневой канализации можно залить своими руками непосредственно на строительных площадках.

Мысль не лишена здравого смысла, однако стоит понимать, что выдержать все требования в этом случае не удастся. Следовательно, изделие прослужит намного меньше и не сможет полноценно выполнять возложенные на него задачи.

Создают защитный кожух от попадания влаги и дальнейшей коррозии. Изделия ЖБЛ используют для прокладки различных инженерных сетей, включая теплотрассы, газопроводы, электрические сети. Попадание влаги и соприкосновение с агрессивной средой таких коммуникаций может привести к непредсказуемым трагическим последствиям. Прокладка инженерных сетей в железобетонном кожухе полностью решает данную проблему.

Защита от агрессивной химической среды. В грунтах часто содержатся различные химически активные элементы. К тому же, они могут попадать в грунты из вне. ЖБЛ, согласно гост, проходят обработку специальными соединениями, поэтому способны противостоять химически-активным средам.
Герметичность. Кожух из ЖБЛ для подземной прокладки теплотрассы или электросетей, получается абсолютно герметичным. Благодаря этому, обеспечивается абсолютная защита от подземных вод.
Устойчивость к перепадам температур. Благодаря этому свойству, железобетонные лотки могут применяться как на открытом воздухе, так и под землей, а так же для обустройства ливневой канализации без опасения разрушения материала при сильных морозах или резких перепадах температуры.
Легкость технического обслуживания и замены отдельных элементов. Конструкция ЖБЛ продумана таким образом, чтобы замена отдельных элементов каналов не требовала особого оборудования, навыков и большого количества времени.

2.2 Сфера применения ЖБЛ

Общий массив железобетонных лотков делят на три основные подгруппы по сфере применения:

Водоотводные лотки применяют для обустройства водных каналов, дренажных, канализационных и коллекторных систем. Широко используются как в строительстве жилых домов и парковых зон, так и для создания систем водоотведения от автомобильных и железных дорог, мостов и т.д. Такие лотки, как правило, поставляются в комплекте с фильтрационной решеткой.
Железобетонные лотки для теплотрасс. Данные конструкции выступают кожухами для защиты теплотрасс, трубопроводов с горячей водой и паром от соприкосновения с талыми и подземными водами, агрессивными средами и, как следствие, предотвращают возникновение коррозии.
Лотки для прокладки кабелей. Предназначены для защищенной прокладки, особенно под землей, электрических кабелей и кабелей связи.

samibm.ru

таблица типов и размеров, цена

Требования к устанавливаемых в конструкциях водоотвода, дренажа и транспортировки лоткам довольно высокие, они должны выдерживать значительные весовые и механические нагрузки, обладать хорошей проходимостью и не разрушаться под действием влаги. Оптимальными в плане надежности и цены являются водопропускные железобетонные типы, закрываемые чугунными решетками, форма которых подбираются исходя из функционального назначения и условий монтажа и эксплуатации. Продукция находится в свободном доступе, покупатель имеет возможность приобрести как стандартные ЖБИ, так и изготовленные по индивидуальным проектам.

Оглавление:

Классификация
Характеристики и размеры
Расценки

Виды и описание

В зависимости от выполняемых функций и конструктивного исполнения все водоотводные лотки разделяются на:

Ливневые, обеспечивающие перемещение и отвод больших объемов осадков, как правило, защищаемые от забивания металлическими решетками.
Канализационные, направляющие стоки к коллекторам и широко используемые в бытовой сфере.

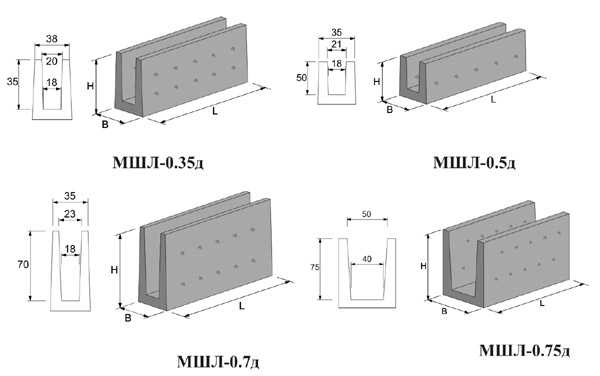

Дренажные лотки, закладываемые в отмостках фундамента или рядом с цокольными и подвальными этажами и часто имеющие перфорированные отверстия.
Водопропускные секционные каналы, обеспечивающие самотечное движение влаги.
Телескопические, сужаемые с одной стороны и вставляемые друг в друга с целью сбора и отвода воды от мостов, на насыпях и участках с уклоном.
Прикромочные, выполняющие схожие функции, но устанавливаемые возле дорог.

Технические параметры

Сечение бывает разным и зависит от поставленных задач. Наибольшее распространение имеют ЖБИ с прямоугольными, треугольными, трапециевидными, эллиптическими или параболическими внутренними желобами, в свою очередь разделяемые на цельные и сборные, основные или дополнительные и различающиеся по ширине. П-образные чаще всего используются в дренажных системах, треугольные открытого типа – при отводе осадков от мостов и дорог, трапециевидные – при необходимости выдержки напора, возникающего на разных перепадах высот, округленные – при транспортировке больших объемов стоков.

Тип и размер регламентированы серией чертежей 3.503.1-66 и европейскими стандартами, среди обозначений выделяют:

DN – внутренняя ширина пропускного желоба в мм, варьируется от 100 до 500. Указанное дополнительно число через дробь соответствуют глубине в мм.
L – длину отдельной секции. Стандартный рабочий диапазон варьируется от 500 до 3000 мм, по согласованию с производителем изготавливаются удлиненные ЖБИ до 6 м или укороченные доборные в пределах 500-700 мм.
B – наружная ширина. Этот размер напрямую зависит от типа лотка и формы его желоба, оказывает непосредственное влияние на толщину стенок и колеблется от 400 до 1900 мм.
Н – высота или глубина. Стандартный диапазон составляет 380-1500 мм.

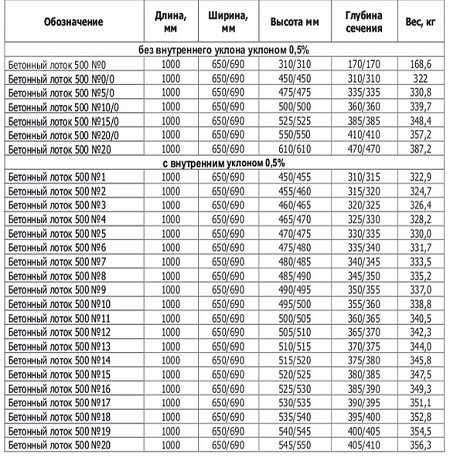

Точные размеры и вес этих изделий наряду с объемом бетона, необходимого для их изготовления, указываются в таблицах, прилагаемых к сериям чертежей, в свою очередь зависящих от типа и функций лотков.

Конструкция не обязательна должна быть сплошной и цельной, в системах водоотвода нередко возникает потребность купить дренажный вариант с отверстиями в стенках помимо основной решетки или ЖБИ с боковыми проемами для перенаправления стоков или снятия части нагрузки. Еще одно отличие проявляется в наличии или отсутствии внутреннего собственного уклона, в зависимости от этого условия разделяются на ровные и имеющие его в пределах 5-50 мм на 1 п.м.

Классификация по нагрузкам регламентирована требованиями EN 1433, с учетом этого стандарта выделяют 6 основных классов, выдерживающих вес до 90 т включительно. Каждый из них имеют свою оптимальную сферу применения, в частности:

Марки железобетонных лотков А15 выдерживают до 1,5 т и хорошо подходят для обустройства зеленых и пешеходных зон, велосипедных дорожек и аналогичных объектов со слабыми весовыми нагрузками.
ЖБИ в пределах В125 (12,5 т) используются при строительстве стоянок для легковых автомобилей, включая многоуровневые.
С250 – до 25 т включительно, укладываются на обочинах и тротуарах.
D400 помимо вышеперечисленного применяются на парковках с любым транспортом и надежно защищают мостовые дороги.
E600 задействуются при обустройстве промышленных зон.
F900 – до 90 т, закладываются при строительстве аэропортов, портов и терминалов.

Повышение класса ЖБИ осуществляется не только за счет увеличения размеров (а именно – толщины стенок), но и благодаря уплотнению марки бетона, использованию предварительно напряженной арматуры и наличию металлических кантов по краям. Неизбежное увеличение цены при усилении окупается длительным сроком службы. Благодаря этому свойству лотки успешно применяются в б/у состоянии.

Исходя из способа изготовления все изделия этой группы разделяются вибролитые и вибропрессованные, последние считаются более качественными и надежными из-за низкого числа пустот в бетоне и равномерного распределения частиц. Сырьем для заливки служат исключительно тяжелые виды раствора с плотностью от 2400 кг/м³ и выше и маркой не ниже М300. Требования к арматуре напрямую зависят от величины ожидаемых нагрузок, но каркас в любом случае обязателен.

К общим свойствам и показателям относят выдержку значительных нагрузок на сжатие, однородность структуры, обеспечиваемую виброобработкой и контролем за фракцией наполнителя в бетоне в пределах 15 мм, высокую геометрическую точность размеров и форм, наличие гладких стенок без наплывов, трещин, каверн и других дефектов.

За редкими исключениями вроде перфорированных железобетонных дренажных лотков эти изделия герметичны, их установки снижает риски просачивания стоков в почву к минимуму. Такие конструкции без проблем переносят значительные перепады температур, статические и динамические нагрузки, коррозийные воздействия и прямой контакт с агрессивной средой грунта.

Стоимость ЖБИ

Цена напрямую зависит от габаритов, марки бетона и качества его уплотнения, проходимости, класса выдерживаемых нагрузок и комплектации. При желании их можно купить вместе с полностью совпадающей по размерам решеткой, плитами перекрытия, мусороуловителями или специальными фильтрами. С учетом долгого срока службы затраты на приобретение и доставку окупаются, при необходимости в системах водовода могут устанавливаться б/у ливневые или дренажные конструкции.

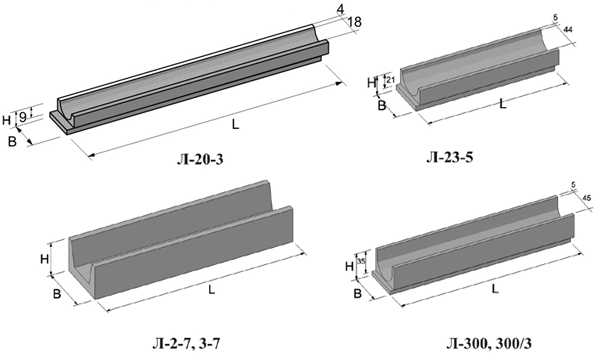

Маркировка	Габариты лотка, мм	Масса, кг	Цена за шт, рубли
Л 1-7	1100×390×370	160	1050
Л 3-7	2400×480×260	260	3150
Л 23-5	2300×540×300	550	3200
Л 24-5	2400×500×200	550	3400

cemgid.ru

Лотки железобетонные — применение | Информация

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ ЖЕЛЕЗОБЕТОННЫХ ЛОТКОВ ДЛЯ ТЕПЛОТРАСС ИЛИ ВОДООТВОДА

Железобетонные лотки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛОТКОВ

Железобетонные лотки являются универсальной конструкцией, предназначенной для обустройства территории вокруг строений, парковых зон, создания ливневой дренажной системы, прокладки подземной теплотрассы, прокладки кабелей,защиты коммуникаций от воздействия внешних факторов и прочего.

ТРЕБОВАНИЯ ГОСТ

Изготавливают железобетонные лотки из армированного бетона плотностью не менее 2400 кг/м³ из цемента марки М250 и выше.

Размеры бетонных водоотводных лотков согласно ГОСТ

0-83;
26633-91;
10922-90;
1-81;
21509-76.

ЛР – лотки, предназначенные для установки на сваях, плитах и других возвышенностях;
ЛРГ – изделия, которые будут прокладываться в грунте.

Цифры, участвующие в маркировке, указывают на высоту боковой стенки изделия в дециметрах.

Лотки железобетонные с решетками для монтажа систем водоотвода

фактическая прочность бетона в готовой конструкции;
качество и соответствие стандартам материалов, которые применялись в производстве;
соответствие требованиям по водонепроницаемости;
устойчивость к перепадам температур;
соответствие материалов и готового изделия требованиям по использованию в условиях грунтовых вод и агрессивных грунтовых сред;
соответствие требованиям ГОСТ к форме, диаметру поперечного сечения, коэффициенту армирования и правильности положения по отношению к внешним плоскостям, арматуры;
марки стали, которая применялась для армирования и закладки монтажных петель;
соответствие требованиям толщины защитного слоя бетона;
соответствие стандартам ГОСТ технологий заливки и форм, применяемых для заливки бетона.

Кроме этого, в правилах ГОСТ прописываются четкие размеры того или иного изделия.

Прокладка трубопроводов теплоснабжения в железобетонных лотках

ВИДЫ ЖБЛ

Лотки квадратного или прямоугольного поперечного сечения применяют, в основном, для прокладки под землей различных трубопроводов (теплотрасс, водопроводов, электрических или связевых кабелей). Они выполняют роль кожуха, защищающего трубопровод или кабель от негативных воздействий внешней среды. Элементы кожуха укладываются встык. Стыки промазываются цементным раствором марки М-50 и выше. После высыхания раствора, производится гидроизоляция конструкции любыми гидроизоляционными средствами.
Трапециевидные лотки водоотводные бетонные применяют обычно при строительстве дорог и мостов, а именно, обустройстве дренажа и ливневой канализации. При монтаже водопропускные лотки вставляются в пазы и набираются в один общий канал от верхней точки водоотвода вниз по склону. Благодаря такому методу стыковки они получили название телескопические или сборные. Открытые участки, в частности, точка входа ливневой канализации, закрывается решеткой.
Полукруглые или параболические лотки так же используются для ливневой канализации, водоотведения и дренажа. Они имеют более эстетичный вид, поэтому чаще встречаются на придомовых территориях и в парковых зонах. Водопропускные системы закрываются стальной или чугунной решеткой. Ее задача – придание дополнительной эстетичности и грубая фильтрация ливневой воды от крупного усора.

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ЖБЛ

Водоотводные железобетонные лотки легко обслуживать и очищать от засоров

Создают защитный кожух от попадания влаги и дальнейшей коррозии. Изделия ЖБЛ используют для прокладки различных инженерных сетей, включая теплотрассы, газопроводы, электрические сети. Попадание влаги и соприкосновение с агрессивной средой таких коммуникаций может привести к непредсказуемым трагическим последствиям. Прокладка инженерных сетей в железобетонном кожухе полностью решает данную проблему.
Защита от агрессивной химической среды. В грунтах часто содержатся различные химически активные элементы. К тому же, они могут попадать в грунты из вне. ЖБЛ, согласно гост, проходят обработку специальными соединениями, поэтому способны противостоять химически-активным средам.
Герметичность. Кожух из ЖБЛ для подземной прокладки теплотрассы или электросетей, получается абсолютно герметичным. Благодаря этому, обеспечивается абсолютная защита от подземных вод.
Устойчивость к перепадам температур. Благодаря этому свойству, железобетонные лотки могут применяться как на открытом воздухе, так и под землей, а так же для обустройства ливневой канализации без опасения разрушения материала при сильных морозах или резких перепадах температуры.
Легкость технического обслуживания и замены отдельных элементов. Конструкция ЖБЛ продумана таким образом, чтобы замена отдельных элементов каналов не требовала особого оборудования, навыков и большого количества времени.

СФЕРА ПРИМЕНЕНИЯ ЖБЛ

Общий массив железобетонных лотков делят на три основные подгруппы по сфере применения:

Водоотводные лотки применяют для обустройства водных каналов, дренажных, канализационных и коллекторных систем. Широко используются как в строительстве жилых домов и парковых зон, так и для создания систем водоотведения от автомобильных и железных дорог, мостов и т.д. Такие лотки, как правило, поставляются в комплекте с фильтрационной решеткой.

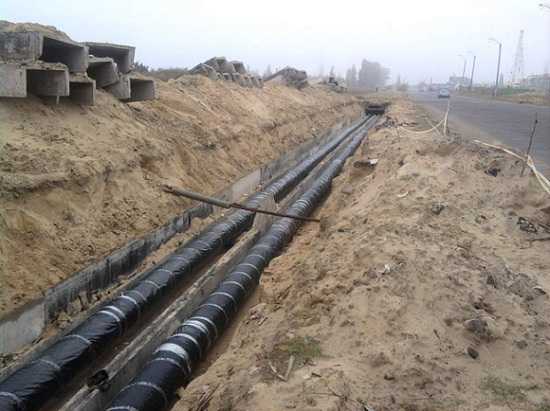

Железобетонные лотки для теплотрасс. Данные конструкции выступают кожухами для защиты теплотрасс, трубопроводов с горячей водой и паром от соприкосновения с талыми и подземными водами, агрессивными средами и, как следствие, предотвращают возникновение коррозии.
Лотки для прокладки кабелей. Предназначены для защищенной прокладки, особенно под землей, электрических кабелей и кабелей связи.

Прокладка силовых кабельных трасс под землей в железобетонных лотках

КЛАССИФИКАЦИЯ ПО ОБЛАСТИ ПРИМЕНЕНИЯ

Более широко железобетонные лотки классифицируют, исходя из области их применения:

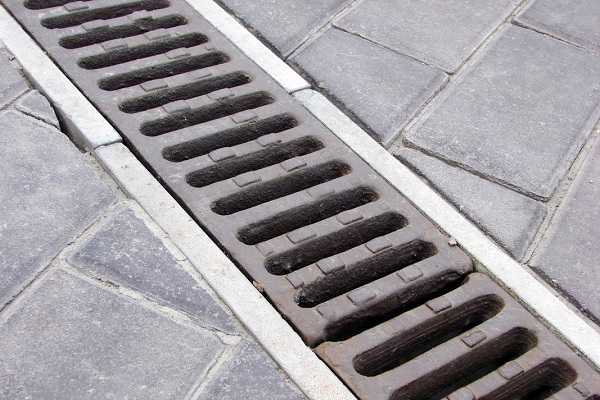

Автодорожные применяют для создания системы водоотвода от дорожных покрытий, пешеходных и велосипедных дорожек, автостоянок и т.д. Входы в такой дренаж закрывают чугунной или стальной решеткой для эстетичности и грубой фильтрации.
Железнодорожные межпутевые и междушпальные лотки предназначены для дренажа железных дорог. Так же закрываются решеткой.
Дренажные. Применяют для обустройства ливневых систем, а так же для отвода воды от фундаментов, из жилых и парковых зон.
Водоотводные. Используют для отведения воды от хозяйств и полей, а так же сбора ливневой воды в чанах для полива.
Дождевые. Как правило, это небольшие желоба для отвода и сбора ливневой воды.
Кабельные. Применяются для защиты различных кабелей и проводов от воздействия внешних факторов.
Для теплотрасс. Необходимы для защиты теплотрасс, пролегающих под землей, от коррозии и воздействия внешних факторов.

gbi59.ru

Бетонные лотки, плиты покрытия и не только

Наш завод ЖБИ производит все необходимые комплектующие для качественной прокладки трубопроводов различного назначения.

Бетонные лотки и покрытия предназначены для защиты коммуникаций от внешних воздействий и для обеспечения качественного водоотвода. Их использование гарантирует долговечность и эффективность работы любого трубопровода и системы коммуникаций.

Железобетонные изделия защитного и инженерного назначения

Железобетонные изделия, предназначенные для продления срока службы трубопровода, представляют собой П-образный лоток, который устанавливают открытой частью вверх. При монтаже лотков теплотрасс по окончании работ открытую часть конструкции закрывают специальной железобетонной плитой покрытия.

Такой короб позволяет при необходимости производить замену участка трубопровода или его ремонт без разрывания траншеи. Изделия из железобетона препятствуют воздействию движения грунта на трубопровод. Такая основа позволяет сохранять форму, мало подвержена механическим повреждениям, влиянию атмосферных осадков и прочих неблагоприятных факторов.

Бетонные лотки: виды и предназначение

Все бетонные лотки имеют свое предназначение, от которого зависит и конфигурация изделия.

Лотки и плиты покрытия теплотрасс. Эти изделия из тяжелых сортов железобетона выполняют очень важную функцию – выступают в роли теплозащиты труб и предохраняют их от воздействия подвижек грунта.

Лотки дренажные. Железобетонные изделия этого типа, снабженные специальными дренажными отверстиями, необходимы для качественного отвода дождевых стоков и талых вод.

Лотки электротехнические. Именно в них прокладываются кабели связи и электрических сетей, охранной и пожарной сигнализации, систем видеонаблюдения и т.д.

Лотки водосточные являются неотъемлемой частью системы водоотведения. Эти конструкции монтируют сразу при возведении крупных строительных объектов промышленного и частного назначения.

Лотки автодорожные позволяют обеспечить качественное отведение дождевой и талой воды и подвижного грунта от автомагистралей, городских трасс и тротуаров.

Лотки водоотводные – необходимый элемент систем водоотвода и дренажа, обустраиваемых близ промышленных объектов жилых домов и дач.

Лотки дождевые обеспечивают качественное отведение дождевых и сточных вод от проезжей части, пешеходных и велосипедных дорожек, стоянок и дорожных обочин.

Прочие изделия из железобетона для обустройства систем коммуникаций

В ассортименте завода ЖБИ-4 присутствуют не только лотки и плиты покрытия, но и лотковые элементы и плиты перекрытия различного назначения и прочие комплектующие для обустройства коммуникаций и инженерных систем.

Плиты днища каналов используются для создания герметичных и прочных железобетонных коробов и лотков, в которых прокладываются коммуникации.

Без подкладных плит создать надежный фундамент опор, на которые планируются большие нагрузки, не представляется возможным.

Решетки сливные точно также как лотки являются неотъемлемой частью системы водоотведения.

Вся представленная на сайте ЖБИ-4 продукция изготовлена в строгом соответствии с ГОСТом. В каталоге даны детальные изображения, описаны габариты, основное предназначение, а в прайс-листе указаны действующие цены.

Подобрать всю необходимую комплектацию для возведения системы водоотведения, прокладки теплотрассы, канализационного коллектора и прочих инженерных систем и сооружения помогут специалисты завода ЖБИ-4, готовые ответить на любые вопросы относительно наличия интересующей клиента продукции, ее стоимости и условий доставки.

gbi4.ru

Лотки железобетонные

Изготавливаемые из тяжелых бетонов (классом не ниже В15) и высокопрочной стальной арматуры (класс А-1, Вр-1) лотки железобетонные относятся к категории универсальных строительных изделий. В каталоге компании «ЖБИ-Строй» они представлены во множестве разновидностей и типоразмеров, пользующихся постоянной востребованностью и отличающихся многообразием областей применения.

Сфера использования

Благодаря высокой надежности, удобству применения и доступной стоимости железобетонные лотки нашли применение в первую очередь при решении двух основных задач:

Обеспечении эффективной прокладки и последующей долговечной эксплуатации трубопроводов различного назначения (в особенности теплотрасс) и кабельных инженерных сетей.
Организации быстрого и качественного отвода от дорог, зданий, сооружений и любых иных объектов дождевых, талых или технических вод.
Наиболее популярные области использования лотков из железобетона – общегражданское, индустриальное и частное строительство, прокладка коммуникаций, создание гидросооружений.

Основные разновидности

Несмотря на визуальную простоту, железобетонные лотки имеют некоторые конструктивные особенности, что позволяет выделить несколько их ключевых типов:

Дренажные, водоотводные, водопропускные — их используют для отвода влаги от зданий и сооружений;
Прикромочные — граничат с кромкой дорожного полотна и улавливают жидкие субстанции, стекающие с его поверхности;
Телескопические — имеют широкий круг применения и отличаются удобством монтажа;
Канальные — универсальные изделия.

Сделать оптимальный выбор ж/б лотков и приобрести их по выгодным ценам вам всегда готовы помочь специалисты компании «ЖБК-Строй».

Лотки железобетонные по серии 3.006.1-8

Наши координаты:

Адрес: г. Калуга, ул. Болдина, д. 57, к.1, офис 402
Телефоны: 8 (4842) 92-67-67;
8 (910) 510-44-40; 8 (980) 714-90-83

8 (910) 512-44-20 — представитель в Москве

gbistroy40.ru

РубрикаРазное
