Железная печка в баню своими руками – Печка в баню своими руками из железа

4 вида железных печь для бани [+10 ФОТО]

Определённое количество людей считает, что железные печи для бани хуже кирпичных, хотя ни одного чёткого и вразумительного довода по этому поводу не приводится, скорее всего, просто срабатывает консервативное мышление. Тем более что топка из металла всё равно обкладывается кирпичом, а верхняя часть закрывается камнями.

Железная печь в баню из листового металла

Сейчас мы рассмотрим некоторые модели и способы их монтажа, а также вам предлагается демонстрация тематического видео в этой статье.

Как это делается

Виды металлических печей

Железные печки для бани можно делать по такому принципу

• Конечно, наиболее просто сделать железную печь для бани по принципу «буржуйки» — уходит минимум материала и так же мало времени. Но, несмотря на всю экономию выгоды от этого тоже получается мало — слишком много расходуется дров и тепло тоже выветривается очень быстро, как правило, твердотопливные агрегаты обкладывают кирпичом, а в самой топке избегают прямой тяги.
• Кроме того, такие отопители можно приобрести в магазине (онлайн или офлайн)  с учётом квадратуры помещения парной. Безусловно, цена такого приобретения получится несколько выше, зато вы избавитесь от предварительных конструкционных расчётов и самих сварочно-монтажных работ.

Газовый нагреватель

• Газовая железная печь в бане отличается очень быстрым разогревом — форсунка нагревает поддон, передавая температуру на камни, и в результате те накаляются до 200°c. Такой экстрим (быстрый разогрев и охлаждение) хорошо выдерживают  окатыши, взятые с речного или морского дна — обычный гранит просто рассыпается от резких перепадов температуры. Зачастую агрегаты такого типа снабжены котлом для воды, которую можно использовать для помывки, а если его нет, то в таком случае, конструкцию очень легко ним дополнить.

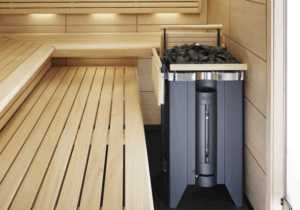

Электрические банные печи

• Если говорить о преимуществах, электрических обогревателей, то сразу же можно указать на то, что для них не нужна вытяжная труба для отвода продуктов сгорания. Это позволит устанавливать печь в нужном вам месте, ведь вы получаете достаточно мобильный обогреватель, который к тому же очень лёгкий и легко подключаемый к источнику электропитания. Правда, в связи с подключением должна чётко соблюдаться инструкция, данная заводом-изготовителем, чтобы не допустить форс-мажорных ситуаций и исключить возможность поражения электрическим током.

Рекомендация. Для подключения отопительного агрегата к электросети используйте отдельный контур заземления (не зануления). В качестве защитных автоматов устанавливайте УЗО, разрывающее и ноль и фазу одновременно.

Металлические печи на твёрдом топливе

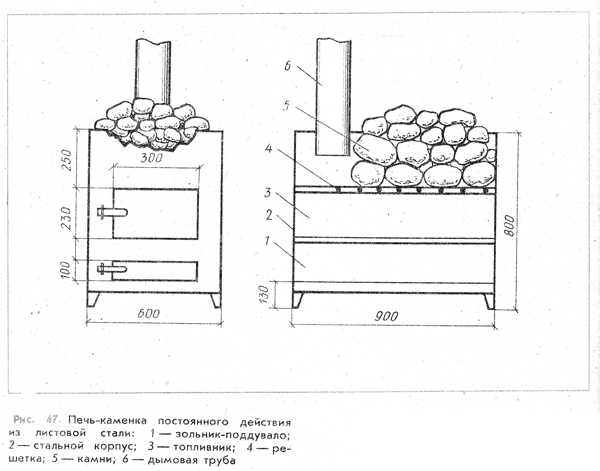

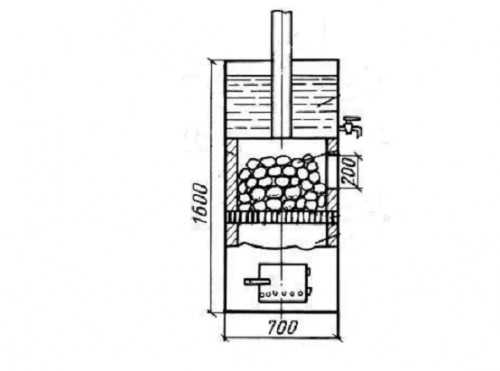

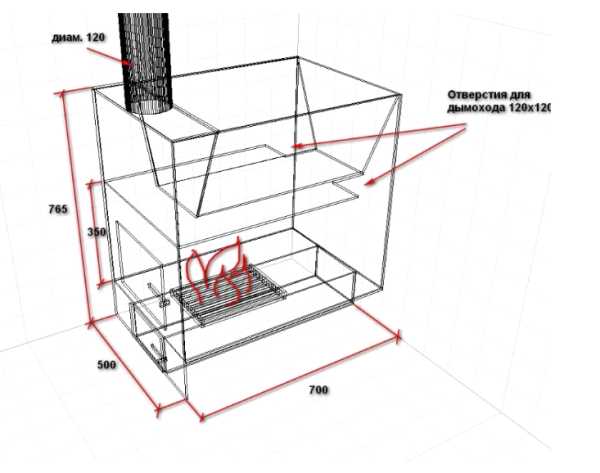

Простой чертеж железной печи для бани

В таких ситуациях очень часто возникает довольно-таки резонный вопрос — а что лучше, пойти в магазин и купить продукцию там, потратив на это определённую сумму денег или же искать (делать самому) чертежи железных печей для бани, чтобы потом потратить кучу времени на её изготовление?

Как говорится, палка о двух концах, и у каждого варианта есть свои преимущества и недостатки, причём с точки зрения оппонентов все они являются решающими и неоспоримыми. Что ж, это действительно так, но всё дело в том, что у каждого человека есть свои предпочтения и то, что не нравится одному — вполне приемлемо и даже желательно для другого (узнайте здесь, где применяется плита под баню).

Например, основным аргументом в пользу приобретения готовых металлических печей выдвигают то, что деньги, потраченные на их покупку, можно вернуть с лихвой за то время, которое вы потратите на изготовление самодельной конструкции и это правда.

Другая сторона рассуждает не менее логично, заверяя себя и окружающих в том, что свободное время, проводимое у телевизора или за кружкой пива лучше употребить на пользу и в этом случае они тоже не погрешат против истины. Но можно вспомнить о том, что очень богатые и великие люди тратили своё время на вышивание или выращивали капусту (разумеется, на огороде, а не в банке) и никто от этого не пострадал!

Так что мы не будем категоричными в принятии решений и оставим выбор за пользователями и их личными предпочтениями, но, тем не менее, всё-таки рассмотрим некоторые чертежи железной печи для бани и сборку самой конструкции. Просто готовые агрегаты не нуждается в исправлении, да и схемы к ним прилагается заводом-изготовителем, то и говорить о них особо как бы и не о чём.

Агрегаты типа «буржуйки»

Самым простым металлическим обогревателем для бань, как об этом и упоминалось выше, можно назвать конструкции из листовой стали, сделанные по типу «буржуйки». Само устройство состоит из металлического закупоренного ящика, снабжённого топочной дверкой и вытяжной трубой.

Сама простота конструкции не позволяет эффективно отдавать тепло в помещение из-за того, что продукты сгорания прямым каналом вытягиваются на улицу, а вместе с ними уходит и тепло.

Такой дестабилизирующий эффект происходит из-за того, что на дымоходе отсутствуют какие-либо лежаки и колена, то есть, прямая тяга требует большого расхода твёрдого топлива, что более полезно для сжигания нежели для обогрева. Ещё одна проблема заключается в их ненадёжности, а значит, они небезопасны, что само по себе не может быть хорошим условием для комфортного отдыха.

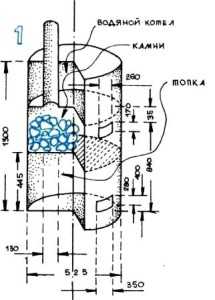

Чертежи железной печи для бани в разных проекциях

Для самостоятельного изготовления хорошей металлической конструкции, в первую очередь, необходимо запастись листовой сталью толщиной не менее 10 мм, чтобы при поднятии температуры она не прогорала.

Безусловно, будет гораздо лучше, если вы будете использовать для этого нержавеющую сталь, во всяком случае, для поддона, на который будет попадать влага для испарения — это тоже намного увеличит эксплуатационный ресурс вашего изделия.

Рекомендация. Вся нержавеющая сталь изготавливается согласно ГОСТ 5949-51 и содержит от 0,15% до 0,45% углерода и от 12% до 14% хрома, но не любая из них может выдерживать высокие температуры без последствий. Как правило, для таких целей употребляются марки с повышенным содержанием хрома, например, Х17; Х25; Х23Н18; Х12ЮС и так далее.

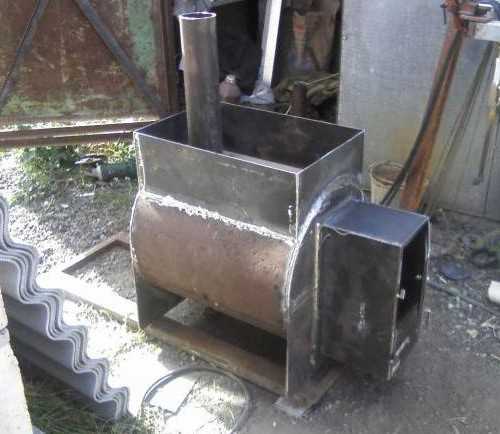

Фото печи с котлом практически готовой к установке

Безусловно, если у вас есть готовая схема железной печи для бани, то вам будет гораздо проще её собирать, но не под каждое помещение можно найти подходящий чертёж, ведь все парилки очень отличаются, как по объёму, так и по внутреннему устройству (полки, окно, дверь).

Учтите, что вам вовсе не обязательно строго следовать параметрам, заданным на каком-либо чертеже — гораздо важнее сохранить принцип всего устройства, который позволит использовать агрегат с максимальным КПД при наименьших затратах топлива (дров). Очень важным, даже можно сказать, самым главным моментом при осуществлении сварочных работ является идеальность шва, чтобы соблюдалась герметичность корпуса, и угарный газ не мог проникнуть в помещение.

Совет. В том случае, если вы надумали самостоятельно собирать агрегат, то есть, использовать собственный чертёж — не старайтесь его усложнять. Чем проще конструкция, тем она безопасней, или просто можете масштабировать понравившуюся вам конструкцию, уменьшив её размеры.

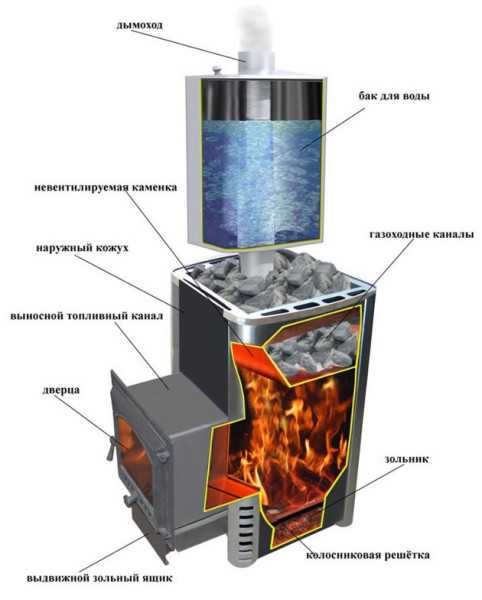

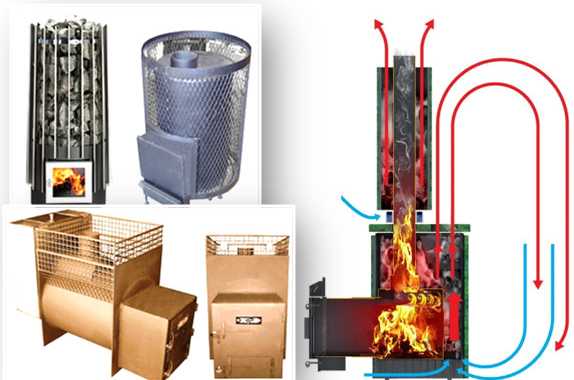

Схема теплообмена в каменке

Перед тем, как начать конструировать и/или монтировать банную печь своими руками, вам следует знать, что такие конструкции могут быть закрытого, открытого и комбинированного типа.

Закрытый вариант очень удобен для небольших (семейных) парилок, где сам агрегат обкладывают кирпичом с проволочной перевязкой кладки для повышения прочности стен. Сверху на топку устанавливается или приваривается решётка для камней-окатышей — такая конструкция удобна и нагревается достаточно быстро.

Открытую конструкцию тоже можно применять для небольших помещений, но и для большого объёма она тоже пригодна. Здесь бак имеет несколько меньший объём, но каменка получается открытой, что позволяет в течение 1-1,5 часов «нагнать» в парной нужную температуру.

Комбинированный тип гораздо сложнее и состоит из двух задвижек и такого же количества поддувал для топливника, а также четырёх труб, но в виду сложности такой конструкции, для неё нужно выделить отдельную тему, поэтому мы обсудим её в другой статье.

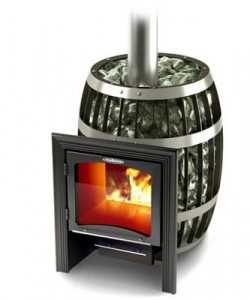

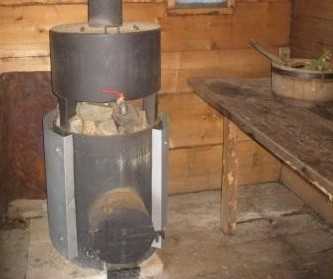

Круглая форма банной печи

Несмотря на то, что самодельные печи для бань обычно получаются более громоздкими, а порой и неуклюжими, у них, без сомнения есть свои преимущества, которые явственно видны при их использовании и монтаже.

1. Во-первых, такой агрегат всегда можно сделать, учитывая объём помещения, что приведёт к наиболее рациональному расходу топлива.
2. Во-вторых, практически не бывает случаев, чтобы такие отопители пропускали угарный газ даже в минимальном количестве.

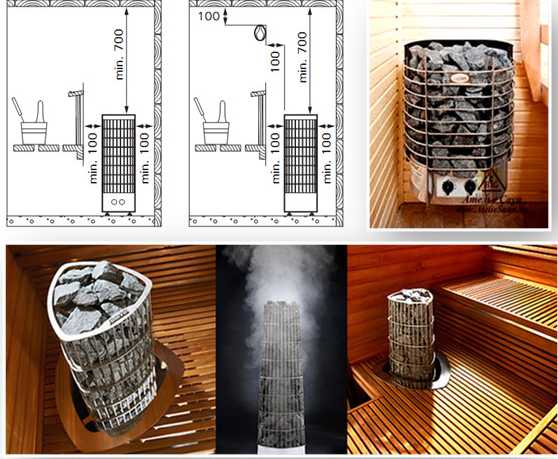

Конечно, не следует забывать о том, что нужно выдерживать расстояние от стен и потолка в размере не менее 100-120 см, но если со стороны стен печь можно оградить кирпичной кладкой, то для открытой каменки это невозможно сделать для потолка. Это говорит о том, что агрегат нельзя устанавливать слишком высоко от пола, но, тем не менее, для него нужно оборудовать прочное (желательно, бетонное) основание.

Заключение

В заключение можно обратить внимание на форму, которую имеют железные печи для бань, причём, это могут быть, как заводские, так и самодельные конструкции. Интересно, что они могут быть фигурными, цилиндрическими, горизонтальными и прямоугольными, где последний вариант наиболее практичен. Дело в том, что угловые зоны у прямоугольника не нагреваются докрасна и это увеличивает её жёсткость (узнайте также как самостоятельно сделать стол для бани).

9ban.ru

разновидности железных печей в баню, путеводитель по статьям, посвященным печам для бани из металла

Главная страница » Печи для бани » Виды банных печей » Металлические печи для бани

Когда информации с избытком, в ней трудно ориентироваться и извлекать «рациональные зерна». На нашем сайте есть множество статей, способных помочь — объяснить, посоветовать, облегчить муки выбора. Чтобы читателю было комфортно, мы решили оформить раздел металлических печей в виде перечня наиболее существенных вопросов, на которые у нас есть ответы.

Заинтересовавшись содержанием, вы всегда можете получить более полную информацию, пройдя по ссылке к развернутой статье.

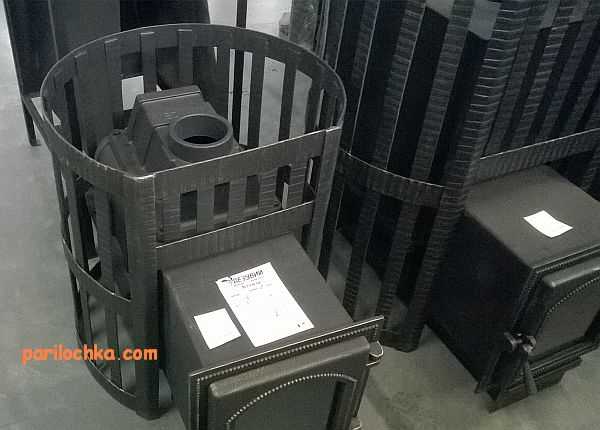

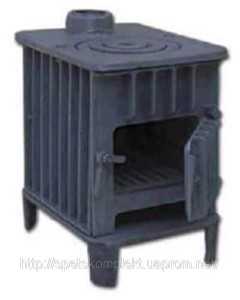

Чугунные печи

Чугун выбирают не только любители русской бани. Этот металл славится своей долговечностью, хотя он и хрупок, и боится перепадов температур. Взять в баню металлическую печь из чугуна — это лет двадцать провести в ее обществе.

Производителей, конечно, не так много, но и среди них есть получше-похуже. Мы поможем вам разобраться в том, кто есть кто на рынке банного чугуна. Читайте статью про металлические печи из чугуна с говорящим названием «Чугунные».

Металлические банные печи: чугунные, как правило дровяные. Конечно, из чугуна можно сделать и газовую печку, но в продаже вы найдете исключительно дровяные чугунные банные печи. Кстати, есть не банные, но тоже из этого металла — у них вообще нет никакой каменки. Присмотритесь к имеющимся вариантам, описанным в статье «Чугунные дровяные печи для бани».

Чугунные с закрытой каменкой

Любители русской бани знают, что им нужна печка с закрытой каменкой. А если нет хорошего печника, чтобы поставить кирпичную печку, то лучшим вариантом будет чугунная. Потому и ищут производителей нужных печек.

Мы собрали всю доступную информацию в обзоре «Ограниченный выбор: чугунные печи с закрытой каменкой» — там все имеющиеся на рынке производители, модели и их особенности.

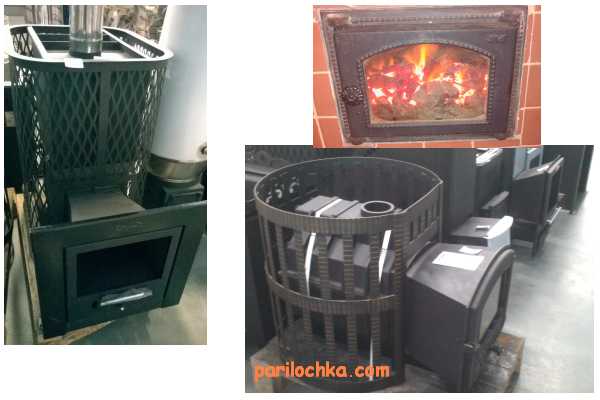

Лучшие чугунные

Печь для бани из металла чугуна ищет тот, кто понимает толк в долговечном металле. При бережном отношении чугун будет лучшим из печей для бани из металла, потому что простоит все двадцать, если не тридцать лет. Однако производителей таких агрегатов крайне мало. О них и о достоинствах выпускаемой ими продукции можно узнать из статьи «Лучшие чугунные печи для бани».

Стальные печи на дровах

Чугунная стоит недешево, куда доступнее стальная печь для бани, да и выбор моделей так велик, что глаза разбегаются. Если смотреть только стальные дровяные, то даже так их все равно очень много. Выход тут один — определяться со своими предпочтениями и искать производителя, который наиболее им соответствует.

Печь из железа: лучшие для русской бани

Все знают, что лучшие для русской бани — кирпичные, однако и печи из железа не все одинаковы, есть среди них и несомненные лидеры, и аутсайдеры. Познакомиться с первыми можно, если перейти по ссылке, ведущей к статье «Выбираем лучшие печи для русской бани: модели с закрытой каменкой и рейтинг лучших печей».

Лучшие дровяные железные печи в баню

Те, кто решился покупать железную печь в баню, разумеется, желает знать, какая из них лучше. А так как дрова — по-прежнему основной вид топлива в нашей стране, то мы решили прежде всего сориентировать читателя по дровяным печам — «Как выбрать лучшую дровяную печь для бани (для 3 категорий банщиков)».

Лучшая железная печь для бани

Выбор владельца бани невелик: либо у него будет железная, либо кирпичная печь. И если второй вариант точно не рассматривается по тем или иным причинам (а кирпич не лишен множества недостатков), то остается искать оптимальный вариант из железных. Мы же готовы поделиться с вами не только своими находками, но народным рейтингом, принять участие в котором могут все желающие. Его вы найдете в этой статье.

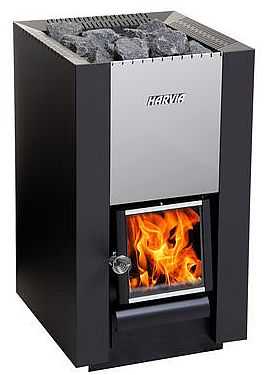

Дровяная Печь для бани «Харвия», из нержавейки

Финская «Харвия» очень популярна, и народу нравятся и ее электрокаменки, и дровяные печи. Причем у нее все модели печей для бани из нержавейки и/или конструкционной стали. Подробности модельных рядов в статье «Обзор дровяных печей для бани «Харвия»: особенности, значения маркировки и другие нюансы».

Разновидности

С баком для воды

Несколько слов про металлические печи для бани, дровяные, с баком для воды. Бак для воды — полезное приспособление, когда нет централизованного горячего водоснабжения, но нам не привыкать, да? Поэтому будем выбирать такие дровяные металлические печи для бани, которые приспособлены для установки баков. Описания годных печек в статье «Какая из печей для бани с баком для воды подойдет для вашей парилки».

С теплообменником

Может быть еще печка для бани железная с теплообменником. Если же хозяину больше по душе выносной бак, который и помещение заодно обогреет, то стоит задуматься о печке с теплообменником — именно в нем происходит нагрев воды, которая затем поступает в выносной бак. Разновидности конструкций вы найдете в статье «Выбираем печь для бани с теплообменником для воды и отопления».

Печь-камин

Рассмотрим еще вкратце такие железные печи-каменки для бани: печь-камин. Приятное дополнение к удачной печке — большое каминное стекло или портал. Главное — правильно выбрать: чтобы крепление стекла было правильное (не точечное), чтобы присутствовала какая-то из систем самоочищения стекол (в противном случае придется постоянно оттирать копоть вручную). О том, из чего приходится выбирать — наша статья «Выбираем печь-камин для бани: варианты и нюансы с дверкой, советы по самостоятельному возведению».

Печи для сауны

Финская баня — основное место применения железных печей-каменок. Они идеально подходят друг другу. И это открывает широчайшие возможности для выбора — качество пара не имеет значения (сауна — баня суховоздушная), нагрев допустим до высоких температур. В общем, все, что проще в изготовлении и применении — желанный гость в этой бане. Хотите узнать, на что же ориентироваться при выборе — читайте статью «Печь для сауны».

Дровяные

Несмотря на то, что сауна все больше ассоциируется с электрокаменками, дровяные печи для сауны все еще пользуются популярностью — как на родине сауны в Финляндии, так и за рубежом. Более того, все, что плохо подходит русской бане, можно смело ставить в финскую. А все дело — в кондициях. Подробности — в статье «Что представляют собой печи для сауны на дровах и на чем основывать выбор такой печи? Купить или сделать?».

Конструкция печи из металла для русской бани

У русской бани есть несколько требований к печам, одно из которых — чисто конструкционное. Скажем так: если этой детали в конструкции печи из металла не будет, то ее вообще нет смысла ставить в русскую парную. Что это за деталь и каким вообще должна соответствовать печка в русской бане — читайте в статье «Особенности печей для русской бани».

Печь для русской бани с закрытой каменкой

Ну, выше мы, наверное, зря так жестко интриговали по поводу секретов печи для русской бани. На самом деле все очень просто: в ней обязательно должна присутствовать закрытая каменка.  Популярностью пользуются чугунные и кирпичные печи с закрытой каменкой. Не все производители на рынке делают такие. Поэтому стоит познакомиться поближе с теми, кто делает и выяснить, какие модели лучше. Загляните в статью «Выбираем лучшие печи для русской бани: модели с закрытой каменкой и рейтинг лучших печей».

Конструкция банной печи из металла для парилки

Для дачной парилки годятся самые разные конструкции печей из металла. Главное — чтобы владелец точно знал свои предпочтения и они были учтены в этой самой конструкции.

Кому нравится русская парная — выбирают печи с закрытыми каменками, облицованные со всех сторон кирпичом. Остальные выбирают между верхним и нижним розжигом, вертикальной и горизонтальной конструкцией и другими нюансами.



Тому, какую печку вообще можно поставить в парилку мы посвятили статью «Виды печей для парилки: на дровах, на газу и электропечи».

Металлические печи для бани из трубы

Одно из крайне популярных решений при самодельном изготовлении металлической печи для бани — воспользоваться промышленной трубой большого диаметра — обычно полуметрового. Но не думайте, что подкупает исключительно простота изготовления. Тепло распространяется радиально, поэтому цилиндрическая форма — это максимальное приближение к идеалу. Вот почему металлические печи для бани из трубы- отличное решение.

Хотите узнать больше, познакомиться со схемами, примериться к созданию своей печки — читайте «Печь для бани из трубы».

Распространенные вопросы

Ниже — развернутые ответы на вопросы, которые часто возникают по металлическим банным печам.

Кирпичная или металлическая печь для бани

Старинный спор банщиков о достоинствах и недостатках разных видов печей не закончится никогда. И мы вовсе не претендуем на то, чтобы поставить в нем последнюю точку. Мы лишь хотим, чтобы вы были информированы как о плюсах, так и о минусах того и другого варианта.

Кратко и по существу вопроса: достоинство кирпичной печи прежде всего в том, что она дает равномерное мягкое тепло на протяжении длительного времени, при этом камни в закрытой каменке нагреваются как надо и дают легкий пар. Кирпичную можно рекомендовать любителям русской бани, но они же должны знать вот о чем: топится она долго, несколько часов. Топить надо умеючи, чтобы не треснул дымоход. При эксплуатации понадобится постоянный уход за кладкой — она может выкрашиваться от температур. Вообще, печка для умелого банщика, даже если правильно поставлена. К минусам можно отнести высокую стоимость и редкость хороших мастеров.

Достоинство металлической печи почти исключительно в скорости нагрева парной. Все остальное — недостатки, которые можно частично сгладить. Остывает она быстро. Это можно отрегулировать с помощью кирпичного или каменного кожуха. Он же погасит жесткое инфракрасное излучение. Стальные печи делаются из тонкой (2 мм в среднем) стали и имеют швы. Если сталь не хромированная, то все прогорает, ржавеет, швы лопаются. Не сразу, конечно. Чугунные в этом плане служат дольше — они литые и толще.

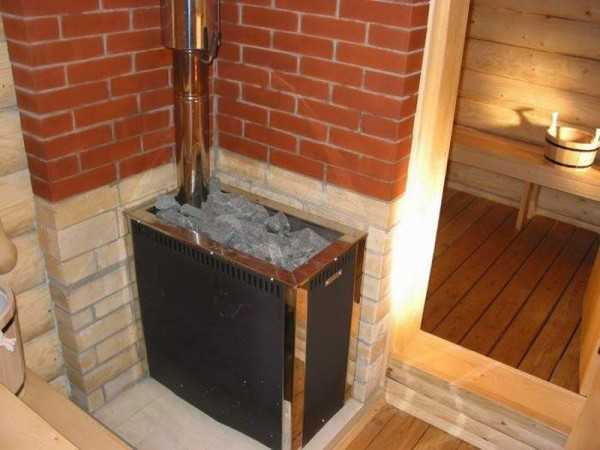

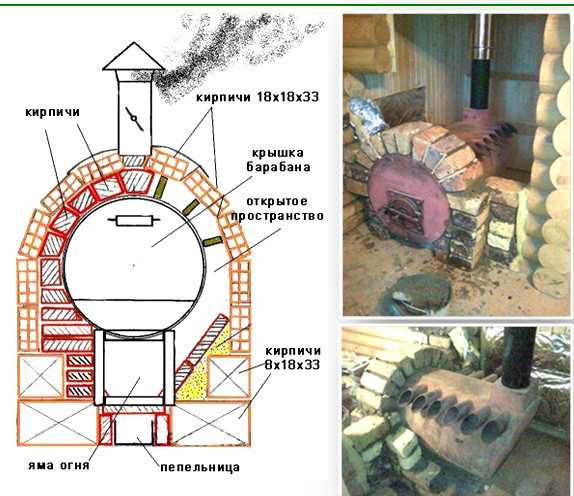

Как обложить кирпичом железные печи для бани

Прежде чем браться за кельму, разберитесь в том, какую функцию выполняет кирпичный кожух для железной печи в бане — это определит вас с формой и толщиной кладки. После этого нужно сделать расчет требуемого количества кирпичей. И если основание под печкой уже готово, то с этими данными можно приступать. Если только вы не захотите задержаться на четверть часа, чтобы прочесть статью «Как обложить железную печь в бане кирпичом».

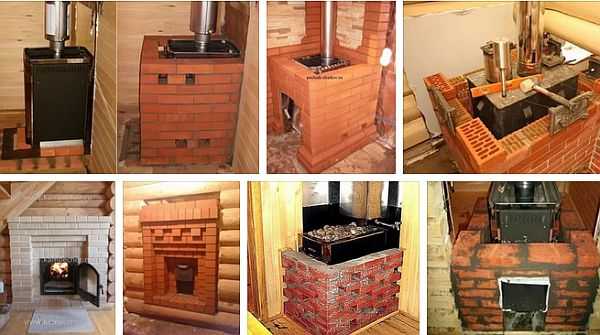

Металлические печи для бани: фото вариантов обкладки кирпичом.

Печь для бани: чугунная или стальная

Выше уже сказано немного о том, чем чугунная печка лучше стальной. Но тут вопрос бюджета — тот, кто может позволить себе дорогую чугунную печурку, может и выбрать сталь легированную хромом, которая тоже вполне долговечна. А так — стальные дешевле, служат меньше чугунных, не боятся механических и термальных повреждений (ну, не в такой степени, как чугунные).

Чугунные берут те, кто хочет вложиться один раз и надолго. А еще их берут любители русской бани — обложат кирпичом и получилась почти кирпичная печка.

Почитайте что-нибудь из наших статей про чугунные печи, чтобы получить более полное представление об этом металле в бане (см. выше).

Печка для бани металлическая: установка в парной

О печи нужно задумываться еще до постройки бани, потому что есть целый ряд требований, связанных с ее местом в парилке. Печка для бани металлическая опасна — это понимает всякий, кто не хотел бы спалить собственную баню. Советуем ознакомиться с основными правилами установки печи в парной, которые минимизируют риск пожара, описанными в статье «Установка металлической печи в бане».

Как правильно топить баню с металлической печью

Среди металлических печей встречаются агрегаты с двумя типами розжига. Наиболее распространен нижний розжиг. Он применяется в печах с колосником и зольником.

Чтобы приступить к растопке, нужно подготовить некоторое количество мелко наколотых дров, буквально лучин, а также пригодится газета. Затем следует открыть шибер и заслонку поддувала — это делается для создания максимальной тяги внутри печи. Однако, в зависимости от погоды, тяга может возникнуть не сразу. Решением этой проблемы станет прогрев дымохода. Однако вам стоит подготовиться к тому, что при растопке часть дыма окажется внутри бани. (Заметим, что это происходит не со всеми печами, хотя зависит от устройства дымохода.)

СОВЕТ! Прогрейте дымоход, сжигая газету. Нескольких скомканных листов хватит, чтобы пошла тяга.

После начинают закладывать первую порцию дров. Объем закладки треть или две трети от объема камеры сгорания. Не больше! Стоит ли говорить, что они должны быть сухими и соответствовать по длине размерам топки? Бывает, что хозяин кладет дрова более длинные, чем вмещает камера сгорания, они торчат наружу и в любой момент могут стать причиной пожара!

Поддувальная дверца или заслонка держится открытой вплоть до появления первых углей. Потом ее прикрывают, но внимательно следят за тем, как меняются цвета: чем темнее и краснее пламя, тем меньше в топке кислорода — дверцу надо все-таки снова приоткрыть, если же пламя светлое, белесое и слышно гудение печи, то тут тяга явно избыточная — отрегулируйте ее дверцей поддувала и шибером. Правильные цвет огня в топке — желтый, цвета соломы.

Вторая закладка делается только после того, как первая прогорает до углей. Количество закладок зависит от того, насколько прогрета баня. Когда температура в помещении достигнет желаемого уровня, можно переходить на режим медленного горения. Для этого тягу уменьшают, а в топку кладут всего 1-2 полена.

ВАЖНО! Ни в коем случае не закрывайте шибер полностью. Это сулит не только неприятность в виде попадания дыма в помещение, но и делает вероятным отравление угарным газом. Впрочем, есть шиберы с зазорами, которые физически невозможно закрыть полностью.

Породы древесины тоже имеют значение: хвойные быстро засорят ваш дымоход, так как выделяют много смол. Лучшими считаются березовые поленья, а также дубовые, ольховые, осиновые. Хороши дрова и из фруктовых деревьев. Допустимо использовать топливные брикеты.

ВНИМАНИЕ! Нельзя топить банную печку углем. Нельзя использовать жидкость для разжигания угля. И не стоит жечь в печи мусор.

Почему дымит железная печь в бане

Если вы не в первый замечаете, что дымит железная печь в бане, то в первую очередь стоит проверить конструкцию на наличие дефектов. Это относится прежде всего к печам-самоделкам, однако и заводские могут иметь брак. Либо же печь может просто прогореть от старости и интенсивного использования — если топка потеряла герметичность, дым неизбежно пойдет в помещение.

Вторая распространенная причина задымления — это недостаток тяги. Нужно проверить дымоход — не нуждается ли он в прочистке.

Выше говорилось о том, что дрова не должны заполнять топку более, чем на 2/3. В противном случае как раз и возможно появление дыма.

Не забывайте! Нельзя допускать горения вне пределов топки, то есть в топочном тоннеле. Это происходит, когда закладываются дрова большей длины, чем топка.

Стоит также обратить внимание на регулярность появления дыма и окружающие обстоятельства. В одних случаях только при ветре дым возвращается в баню, тогда решение простое: надо поставить защитный колпак (дефлектор) на вершине трубы.

В других случаях причиной может быть находящееся рядом высокое препятствие для ветра. Но оно должно быть действительно рядом с трубой, тогда дым появляется из-за него — поможет увеличение длины трубы и установка дефлектора. Аналогично решается и проблема с недостаточной высотой трубы над коньком крыши — минимальное расстоянии должно составлять полметра.

Чем покрасить железную печь в бане

Для покраски годится термостойкая краска, способная выдержать нагрев в несколько сотен градусов. Кроме того, подобные красители обычно еще и устойчивы к ржавчине.

Например, кремнийорганическая эмаль (КО) спокойно переносит температуру в 600 и более градусов. Она не боится перепадов температуры и обладает отличными показателями адгезии к металлу.

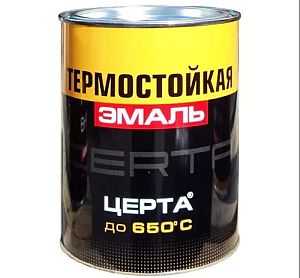

Российская «Церта» способна пережить и 700 градусов с лишним. А если вы возьмете краску черного цвета, то ее жаростойкость еще выше — ей и 900 градусов нипочем.

«Тиккурила» выпускает «Термал» — долговечную алкидную эмаль, которой тоже можно покрасить железную печь в бане.

Но это краска в банках. А если хотите покрасить с баллончика, берите эмаль «Кудо».

Помимо этого есть специальные красители, которые рассчитаны на действие прямого огня. Такими можно покрыть изнутри топку. Но стоят они недешево.

Важный момент! Когда будете выбирать краску, спрашивайте у консультантов, рассчитана ли она на действие пара. Более подробно вопрос покраски печи рассмотрен в этой отдельной статье.

***
Что ж, наш путеводитель по разделу металлических печей для бани завершен. Если у вас остались вопросы, на которые вы не нашли ответа — задайте их в на странице для связи.

Где купить

Оказать помощь в выборе металлической печи могут сотрудники компаний, которые предлагают широкий выбор оборудования.

parilochka.com

Железная печь в баню своими руками чертежи

Как делается железная печь для бани

Определённое количество людей считает, что железные печи для бани хуже кирпичных, хотя ни одного чёткого и вразумительного довода по этому поводу не приводится, скорее всего, просто срабатывает консервативное мышление. Тем более что топка из металла всё равно обкладывается кирпичом, а верхняя часть закрывается камнями.

Железная печь в баню из листового металла

Сейчас мы рассмотрим некоторые модели и способы их монтажа, а также вам предлагается демонстрация тематического видео в этой статье.

Как это делается

Виды металлических печей

Железные печки для бани можно делать по такому принципу

• Конечно, наиболее просто сделать железную печь для бани по принципу «буржуйки» — уходит минимум материала и так же мало времени. Но, несмотря на всю экономию выгоды от этого тоже получается мало — слишком много расходуется дров и тепло тоже выветривается очень быстро, как правило, твердотопливные агрегаты обкладывают кирпичом, а в самой топке избегают прямой тяги.
• Кроме того, такие отопители можно приобрести в магазине (онлайн или офлайн)  с учётом квадратуры помещения парной. Безусловно, цена такого приобретения получится несколько выше, зато вы избавитесь от предварительных конструкционных расчётов и самих сварочно-монтажных работ.

Газовый нагреватель

• Газовая железная печь в бане отличается очень быстрым разогревом — форсунка нагревает поддон, передавая температуру на камни, и в результате те накаляются до 200°c. Такой экстрим (быстрый разогрев и охлаждение) хорошо выдерживают  окатыши, взятые с речного или морского дна — обычный гранит просто рассыпается от резких перепадов температуры. Зачастую агрегаты такого типа снабжены котлом для воды, кото

superbany.ru

Как изготовить металлическую печь для бани своими руками

В независимости от того, какая баня была построена на загородном участке: большая или маленькая, основной ее элемент – это печь. Если в средствах владелец бани и дачи не ограничен, то рекомендуется ему воспользоваться услугами профессионального печника, который соорудит кирпичную печку. Если средств не хватает, то подойдут и металлические печи для бани. Изготовить своими руками их не проблема, главное – правильно выбрать конструкцию, материалы и грамотно произвести сборку.

Простая конструкция

Самое важное – это быстрый нагрев металлической конструкции. Заложили дрова, растопили агрегат и уже через полчаса можно принимать водные процедуры и отдыхать, наслаждаясь температурой и паром. Но необходимо понимать, что металлические печки – это огромное разнообразие конструкций со своими формами и размерами. И когда встает вопрос самодельного их изготовления, необходимо выбрать одну из конструкций, лучше, если она будет простой, и своими руками попробовать ее сделать.

В настоящее время чертежей банных печей из металла в свободном доступе огромное количество. Их и можно брать за основу изготовления.

Виды банных металлических печей

Самая простая и распространенная печь, которая используется в банях, это буржуйка. По сути, это емкость, в которую установлена колосниковая решетка, на ней будут гореть дрова. Снабжается агрегат и дымоходом, который выводит угарные газы на улицу.

Изготовить буржуйку можно из листового железа или из готового резервуара, к примеру, из газового баллона. Но чаще всего такие банные печки сооружают из труб с толщиною стенки 4-6 мм и диаметром от 300 мм.

Буржуйка для бани с каменкой

При этом чисто конструктивно печки могут быть разными, даже при простой форме типа буржуйка.

• Здесь можно выделить обычную топку или выносную. Это когда агрегат располагается внутри парной, а канал топки, через который производится закладка дров, располагается в другом соседнем помещении (часто в раздевалке).
• Можно изготовить печь с водогрейным баком, что увеличивает функциональность нагревательного прибора. Бак можно устанавливать на дымоходе, можно сбоку, то есть, емкость для воды с печкой будет иметь одну стенку, разделяющую их.
• Есть модели, когда бак сооружается, как отдельная единица, а нагрев воды в нем производится через трубопровод, соединенный с теплообменником, который вмонтирован в топочную камеру.

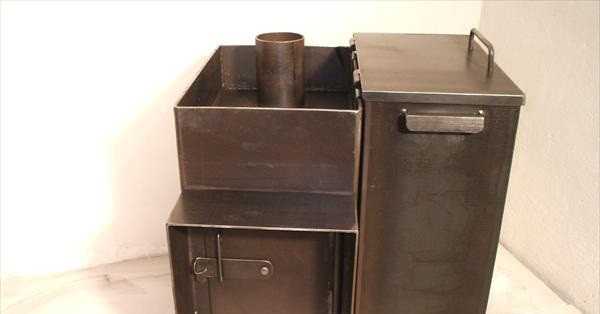

Печка с боковым водогрейным баком

То есть, чтобы сделать самодельную металлическую печь для бани, можно воспользоваться достаточно широким модельным рядом. Но во всех банных печках есть один элемент, который является неотъемлемой частью самой бани. Это каменка. Но, где она будет располагаться, решает опять-таки производитель сборочных работ. Вариантов тоже немало: над топочной камерой, сбоку нее, внутри печки, снаружи. Самое главное – это правильно выбрать объем каменки, потому что чем больше камней, тем больше тепла. К примеру, для небольшой печки подойдет объем в 2,5 кг, для большой – 6,5 кг.

Как собрать печь для бани своими руками

Рассмотрим вариант металлической печи для бани из трубы. Это самая упрощенная конструкция в плане сборки, потому что труба – это уже готовый корпус будущего отопительного агрегата.

Банная печь из трубы с водогрейным баком

• Вырезается болгаркой два прямоугольных отверстия одно над другим. Нижнее будет поддувалом, оно же будет выполнять функции зольника, через которое будет очищаться печь от золы. Верхнее, оно больших размеров, это отверстие для топочной камеры. Через него в котел будет закладываться дрова, отсюда же будет производиться контроль процесса сгорания.
• Теперь из металлического листа толщиною 3-5 мм вырезаются два круга (блина) диаметром, равным диаметру трубы. В одном из них делается по центру сквозное отверстие под дымоходную трубу.
• К этому блину с отверстием приваривается дымоход. Его же опускают внутрь большой трубы выше топочной дверцы на 30-40 см. То есть, формируется топочная камера. Этот блин надо приварить изнутри к корпусу печки. Лучше сварку проводить сразу с двух сторон.
• Затем приваривается с нижнего торца глухой блин, так формируется зольная камера.
• Но перед этим надо решить вопрос с колосниковой решеткой: она будет съемной или нет. Если принимается первый вариант, то ниже (на 5-10 см от дверцы топки) надо приварить по периметру несколько упоров. Это можно сделать из кусочков металлического уголка. Если решетка будет несъемная, то именно ее и приваривают по месту крепления упоров. Саму решетку можно сварить из металлической арматуры точно по размерам внутреннего сечения котла.

В принципе, это и есть простая конструкция самодельной металлической печи для бани. Пространство между внутренним блином и краем вертикально установленной трубы (печки) заполняют камнями. Между камнями будет проходить дымоход. Получается так, что каменка обогревается сразу с трех сторон: со стороны топки, со стороны дымохода (изнутри) и со стороны стенок каменки, которые также будут нагреваться от сгорания дров.

Вырезка отверстия под топку

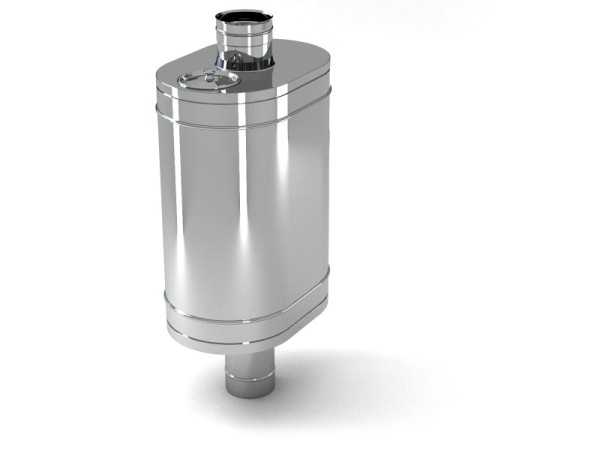

Водяной бак

Можно увеличить функциональность агрегата, если выше на дымоход установить водяной бак. Его также можно изготовить из той же трубы, имеется в виду такого же диаметра. Вырезается кусок трубы, который с одной стороны закрывается блином, идентичного диаметра. В нем предварительно по центру делают отверстие, диаметр которого равен диаметру дымохода. Все сварочные швы надо сделать полноценными, потому что герметичность бака – самый главный критерий.

Бак надевается на дымоход и обваривается по периметру дымоходной трубы с двух сторон полноценным швом. Можно под водяной резервуар сделать стойки, которые будут упираться на стенки каменки. Таким образом, увеличивается надежность конструкции. Иногда сам дымоход в водяную емкость не вваривают. То есть, в нее устанавливается и герметично приваривается труба диаметром большим, чем дымоходная, в которую затем и вставляется сам дымоход. Получается труба в трубе. Цель такой конструкции – создать условия, при которых дымоход не контактировал с водой, что увеличивает его срок эксплуатации.

Выбор металла

Перед тем как сварить печь для бани, надо правильно выбрать материалы, из которых она будет изготавливаться. О толщине металла было уже сказано. Но стоит обращать внимание и на марку самой стали. Правда, если речь идет о приборе, которому предъявляются не самые строгие требования, то можно его изготовить из любого металла. Ведь, жаропрочная сталь стоит немалых денег, да и приобрести такую сегодня не так просто, тем более в б/у варианте.

Заводские модели могут похвастаться достаточно большим разнообразием материалов, из которых печи изготавливаются. Можно сегодня даже приобрести печь из нержавейки для бани, которая прослужит практически вечно. Но стоят такие приборы немалых денег, и устанавливают их в основном в банях, на которых деньги не экономились. Не всем эти модели доступны, поэтому тот, кто решается сделать самодельный агрегат, необходимо понимать, что банная печка – это серьезный прибор, и подходить к его изготовлению надо серьезно.

Печь из нержавейки

Правила установки

В независимости от того, самодельная была металлическая печь изготовлена для бани или приобретен заводской вариант, существуют определенные требования по установке прибора внутри помещения.

• Устанавливать его надо на прочный фундамент или бетонную стяжку. Обязательно под прибор укладываются негорючие прочные материалы. Кирпич в два ряда – простое и оптимальное решение.
• От стеновых поверхностей металлическая печка должна стоят на расстоянии 1 м. Лучше, если их облицевать негорючим материалом.
• Проход дымохода через несущие конструкции здания должен быть оборудован специальными вставками, которые также изготавливаются из негорючих материалов.

Облицованная кирпичом металлическая печь в бане

Внимание! Чтобы обеспечить высокую безопасность эксплуатации металлической печи, нужно ее облицевать кирпичом.

Как видите, металлические печи для бани, сделанные своими руками, это реальная возможность легко сэкономить, получив при этом неплохой вариант обогревательного прибора с приличным КПД. Ну, а если его еще и облицевать, то получиться печка с презентабельным внешним видом.

Не забудьте оценить статью:

Загрузка…

otepleivode.ru

за и против, технология изготовления и как избежать ошибок

Железная печь для бани своими руками – один из тех вариантов, к которому прибегают владельцы собственных банек и саун, когда по каким-то причинам им не подходит печка из кирпича.

У печи для бани из железа есть преимущества – она меньше по габаритам, быстрее начинает отдавать тепло и прогревать парную, для многих сделать её будет проще.

Но есть и много недостатков – её придётся огораживать от остального помещения, чтобы не коснуться голым телом горячего железа, и всё равно в большинстве случаев для оборудования топки придётся использовать футеровку кирпичом.

Типовая конструкция печи для бани. Финская и русская банная печь

Железная печь в русской бане

Если говорить о финской и русской бане, обе они имеют сходства и отличия.

В финской бане термический эффект достигается за счёт более высокой температуры и сухого воздуха.

В результате происходит активное удаление жидкости из организма через пот.

Это очень эффективно для похудения.

Однако это может быть вредно для людей со слабой кровеносной системой или болезнями внутренних органов и кожи, эндокринной системы.

В русской бане поддерживается более низкая температура, но термический эффект достигается более высокий, за счёт создания повышенной влажности в помещении при помощи пара.

Это позволяет добавлять в воду для создания пара различные травы, настои и напитки, переносить пар из воздуха на тело при помощи веника, создавая массажный эффект и создаёт лечебный  эффект от веществ из листьев веника. Это более безопасно для всего организма, но менее эффективно для похудения и может быть тяжело для людей со слабым сердцем.

Традиционно в обоих банях использовалась печь, где излучателем тепла от печи в парную использовались камни. Сейчас камни используются только в русской банной печи, поскольку для финской бани будет достаточно обычной печи без камней с хорошим тепловым конвектором.

Если вы хотите сделать у себя на даче финскую баню, вы можете с успехом использовать для неё готовую металлическую печь типа «булерьян» — печь Бренерана с несколькими конвекционными патрубками. Она позволит быстро создать нужную температуру воздуха при минимальном расходе дров.

В русской печи необходимо делать печь-каменку. В этой печи используются камни, на которые выплёскивают пар. Необходимо обеспечивать доступ к камням.

Оптимально складывать их на верх металлической печи за специальный бортик, чтобы можно было выплёскивать на них воду и не боятся, что какой-то камень расколется, и они упадут. Некоторые печи делают без дымооборотов, пропуская дым из топки прямо через камни.

Они в этом случае быстрее нагреваются. В этом случае камни должны располагаться в закрываемом шкафчике, чтобы дым при топке не проникал в парную.

Они будут покрываться копотью в процессе эксплуатации, что со временем может создавать слабый дегтярный запах от пара. Кому-то это может не понравиться, и тогда камни стоит заменить. В общем-то, такая печь занимает меньше места и требует меньше работ при сварке.

В русской бане принято не только париться, но и мыться. Для этого обычно используется тёплая вода, которую нагревают тут же в парной.

Металлическая печь для бани тем хороша, что вы можете не вмуровывать и не встраивать котёл в печь, а просто прислонить его к стенке печи – за счёт высокой теплопроводности стали он будет быстро нагреваться прямо от контакта с печью.

Если не хотите использовать камни для финской бани, вам стоит подумать о тепловом конвекторе. Тепловой конвектор – это устройство из множества металлических пластин, которые имеют непосредственный контакт со стенкой металлической печи, и от которых тепло передаётся в баню более эффективно.

Вы можете приварить ряд из этих пластин сбоку от печи своими руками, главное – не прожечь сталь самой печки при сварке. Если печь чугунная – приварить вряд ли удастся, придётся просто сделать рамку с этими пластинами и закрепить её так, чтобы она была в контакте с печью.

Желательно не плескать воду на пластины конвектора – при этом могут быстро разрушиться сварные швы.

Перейдём, собственно, к конструкции печи. Любая печь, не только банная, состоит из трёх частей – топочной части, системы дымооборотов и печной трубы.

Сделанная железная печь для бани своими руками, чертежи которой представлены ниже, не сравнится ни с какой другой. Начнём с топочной части.

Топочная часть состоит из топки и поддувально-зольной камеры. Они разделены колосниковой решёткой, зольная камера находится ниже топки.

Электрическая печь для сауны

При горении дров в топке происходит образование золы.

Она постепенно ссыпается в зольную камеру, откуда её выгребают по мере наполнения.

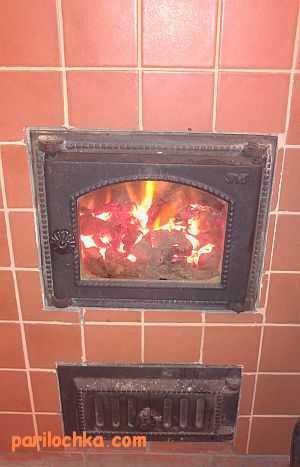

Дверца топки должна хорошо закрываться, чтобы исключить выпадение горящих поленьев на пол бани.

Она должна иметь запор, который закрывается поворотом ручки.

Кроме этого, желательно, чтобы ручка топки была самоохлаждающейся – это можно сделать, прикрепив пружину к стандартной ручке, так её можно будет открывать и закрывать голыми руками.

Зольную камеру для металлической печи удобно выполнить в виде выдвижного поддона-ящика. Он занимает весь объём зольной камеры, и при топке несколько приоткрыт, чтобы через него поступал воздух в топку для горения дров.

После того как вы закончили париться, сталкиваете всю оставшуюся золу кочергой в зольник-поддон через колосниковую решётку, выдвигаете ящик и выносите золу из бани.

Топочную камеру металлической печи необходимо футеровать. Футеровка производится огнеупорным кирпичом, на специальном глиняном огнеупорном растворе.

Чтобы не заботить вас тонкостями приготовления этого раствора, скажу, что его проще приобрести в магазине в качестве сухой строительной смеси и замесить согласно инструкции.

Обычно футеровку производят, укладывая огнеупорный кирпич на пол топки, вмуровав в него колосник, на ребро вдоль стен. В некоторых случаях футеруют также и верхнюю часть топки.

Так как для домашнего мастера, не сведущего в печном деле, футеровать верх топки сложно, можно порекомендовать закрыть верх топки толстым листом из нержавеющей котельной стали 12Х18Н10Т, о которой говорилось ранее. Этот лист прогорит очень нескоро, и вы сможете сэкономить, выполнив из этой стали лишь одну самую важную деталь в вашей печи.

Можно также использовать теплоотводную решётку в верхней части топки, которая не имеет прямого контакта с перекрывающим листом металла. Она будет прогорать от действия огня в первую очередь, и её можно будет легко заменить в случае необходимости.

Конечно, желательно футеровать верх топки, выполнять такую работу придётся в два ряда кирпича минимум, чтобы обеспечить сцепление в ряду.

Если же топка небольшая, шириной около 200 мм, то её можно достаточно просто перекрыть одним рядом кирпича поперёк. Поэтому часто приходится отделение под топку в железной банной печи делать достаточно узким и высоким, чтобы туда можно было положить или поставить больше поленьев при маленькой ширине самой камеры.

Дымообороты предназначены для того, чтобы увеличить площадь соприкосновения поверхности печи с газами, которые отходят при горении от топлива и выходят в дымовую трубу. Это увеличивает коэффициент полезного действия печи, так как меньше тепла будет выходить с дымом наружу.

Оптимально для банной печи выполнять один-два дымооборота. Если вы используете прохождение дыма через камни для печи, как было описано ранее, можно обойтись вообще без них.

Если дымообороты имеются, в силу небольших габаритов печи их рациональнее всего располагать горизонтально над топочным отделением, чтобы печь была больше по размерам в высоту, а не в длину. Габариты печи – достаточно важная характеристика для не очень большой бани.

В некоторых случаях делают дымообороты в виде борова, проходящего по бане, например, под лежанкой. Хотя это больше характерно для турецкой бани, многим, безусловно, понравится такая конструкция, где лежать можно на тёплой лежанке, покрытой мозаикой.

Борова делают исключительно из кирпича. При этом необходимо помнить,что для обеспечения хорошей тяги через борова нужно ставить трубу большей высоты.

Печная труба. Достаточно важная часть печи, хотя многие не придают этому значения. Печная труба для железной печи для бани обычно выполняется тоже из железа.

В качестве материала здесь можно использовать отрезок обычной водопроводной трубы, так как, если печь сделана правильно, догорать в трубе ничего не будет, и она будет защищена от воздействия высоких температур.

Печная труба должна обладать одним очень важным свойством – она должна иметь хорошую теплоизоляцию от наружного воздуха. Особенно это важно при большой высоте трубы.

Иначе воздух в трубе будет быстро охлаждаться в процессе прохождения, и будет давить вниз, в результате пропадёт тяга, и при топке дым будет выходить внутрь бани. Для теплоизоляции можно использовать обёртывание печной трубы минеральной ватой.

Лучше всего обёртывать не только на чердаке, но и ту часть, которая выходит на улицу. Снаружи обёрнутую трубу надо защитить стеклотканью или иным материалом, исключающим попадание на минвату дождя и мокрого снега.

Обёртывать часть трубы внутри парной смысла нет. Воздух там достаточно влажный, и при эксплуатации минвата отсыреет и испортится.

Можно использовать стандартные металлические конструкции для трубы, которые выпускаются сразу с утеплителем и наружной изоляцией в виде слоя кровельной жести. К сожалению, сразу поставить эту конструкцию на печь вряд ли будет хорошим решением, так как имеется проблема с влажным воздухом в парной, из-за которого минвата может отсыреть.

Возможно, если производитель трубы разрешает использовать её внутри бани, имеется специальное упоминание об этом в инструкции – ставьте такую трубу сразу на печь и до улицы.

По правилам пожарной безопасности, расстояние от печной трубы до сгораемых частей кровли, перекрытия должно быть не менее 25 см. Для банной печи, кстати, действует такой же норматив.

Обычно для кирпичной трубы это пространство заполняется выдрой и распушкой. Для трубы из металла принято ставить асбестовую прокладку вокруг трубы, а затем – металлический лист, который заполняет площадь между трубой и деревянными конструкциями крыши и перекрытия.

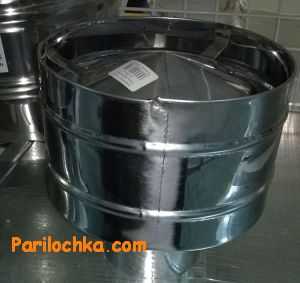

Для увеличения тяги трубу принято снабжать дефлектором. Это приспособление, наподобие небольшой «крыши» над трубой. Дефлектор также предохраняет от попадания дождя и снега внутрь печной трубы.

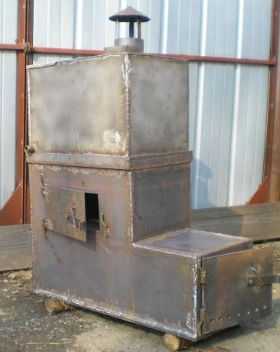

Железная печь для бани своими руками (фото с трубой см. ниже), где дефлектор выполнен различной конструкции, в виде прямоугольной выемки, или даже с узорами из жести. Самый простой вариант дефлектора – сделать вырез в самой трубе при помощи газорезки или сварки, оставив две ножки, и сверху к ним приварить металлическую пластину-крышку.

В основании печной трубы обычно располагается такая важная деталь, как задвижка. Когда в печи прогорают дрова, и остаются только угли, задвижку закрывают. Угли медленно тлеют, сохраняя тепло максимально большее количество времени, и не отдавая его в атмосферу через трубу.

Устройство котла. Способы нагрева воды

Котел для воды в бане

Котёл в железной печке для бани обычно устраивают вне печи.

Обычно материал котла – также металл.

Чаще всего он имеет крышку, чтобы заливать туда холодную воду, и небольшой кран для того, чтобы воду оттуда брать и использовать.

Так как, в отличие от кирпичной печи, стенки железной при работе имеют значительно более высокую температуру, вы можете поставить котёл просто вплотную к печи, или закрепить его на стенке печи.

Вода при этом будет нагреваться лучше, если котёл будет иметь одну стенку плоской, максимально прилегающей к стенке печи.

Поэтому лучше использовать конструкцию типа «куб», сваренную из листов металла, а не металлическую круглую бочку, прилегающую к печке лишь небольшим участком поверхности.

В качестве материала для котла лучше брать нержавеющую сталь. Если же таковой нет – можно использовать и обычную чёрную. Можно также использовать эмалированные ёмкости.

Использовать алюминий или пластик для котла нельзя, так как они могут разрушиться от температуры снаружи печи, особенно если в котле нет воды. Толщина стенок котла из нержавеющей стали может быть от 1,5 до 3 мм, из чёрной – не менее 3 мм. Можно использовать оцинкованную сталь, если вы не используете котёл для подогрева воды в пищевых целях.

Если вы не имеете возможности поместить котёл внутри парного отделения из-за больших его габаритов, вы можете поставить его в предбаннике. При этом используйте старинный метод подогрева воды.

При топке печи-каменки необходимо после того, как камни нагреются, взять несколько горячих камней и положить в ведро. Ведро поднести к ёмкости с водой, можно даже к деревянной или пластиковой, и высыпать эти камни в воду. Горячие камни отдадут тепло воде, и она станет тёплой.

Как правильно топить печь

Если вы топите банную печь, необходимо позаботиться о качестве дров. Лучше всего использовать берёзовые поленья. Они должны быть такого размера, чтобы свободно помещаться по несколько штук в топочное отделение.

Топить еловыми или сосновыми дровами лучше не стоит. Они образуют много копоти, и у вас быстро засорится дымоход. Также не стоит топить печь осиновыми, ольховыми дровами. Они также образуют много копоти, к тому же, плохо разгораются.

Для растопки лучше всего пользоваться скомканной газетой и лучинками. Поместите газету в промежуток между поленьями снизу, воткните между ней и поленьями несколько лучин и подожгите спичкой.

Если дрова сырые – можете попробовать положить в топку только два полена, а между ними положить газету и больше лучин. Когда эти два полена разгорятся – подложите ещё дров.

Как правильно топить баною- можно посмотреть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

6 этапов по изготовлению металлической печи для бани своими руками [+10 ФОТО]

Правильное функционирование любой бани заключается в оздоровительном воздействии горячего пара на организм человека. Для достижения качественного эффекта необходима хорошая печка. В старину она всегда изготавливалась только из кирпича.

Благодаря современным технологиям может быть легко установлена металлическая печь в баню своими руками.

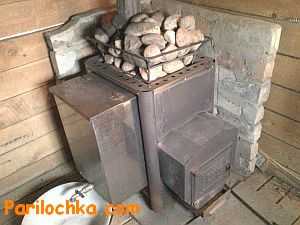

Фото металлической печи-каменки для парной комнаты

Какие преимущества это даёт? Посмотрим:

• Меньшие требования к фундаменту за счёт более лёгкого веса. Достаточно будет бетонной плиты.

Совет: не следует фундамент печной конструкции объединять с общим. Они имеют различную структуру и могут повредить друг друга в процессах усадки и теплового расширения.

• Лёгкость сборки. Металлические банные печи своими руками собираются и устанавливаются гораздо проще и быстрее их кирпичных аналогов.
• Компактность. Имеет небольшие размеры.
• Широкий ассортимент моделей.
• Высокая скорость прогрева.
• Меньшая цена реализации. Железная конструкция имеет более низкую себестоимость.

К минусу можно отнести необходимость в повышенной пожарной безопасности. Потому что халатность в этом вопросе может привести к трагедии.

Но если всё изначально сконструировать правильно, то волноваться особо будет не о чем. А с огнём всегда следует быть внимательными.

Какими же бывают железные банные печки? Давайте разберёмся с этим вопросом.

Виды

Ранее производимые металлические печи для бани своими руками ограничивались одним вариантом: «буржуйкой», которые, по сути, представляли собой ящик, имеющий дымоходную трубу и дверцу. Коэффициент полезного действия такого оборудования был очень низок, а потребление дров, наоборот, невероятно высоким (см.также статью «Установка металлической печи в баню: основные правила и особенности»).

«Буржуйка»

Конструкция современных печей гораздо продуктивнее и безопаснее:

• В качестве материала используется металл пятимиллиметровой толщины.
• Продуманно отделение для содержания камней. А это неизменный атрибут хорошей русской бани.
• Дополнительная комплектация баком для воды. Он обычно фиксируется на дымоходную трубу.

Бак для воды

• Отделка печки огнеупорным кирпичом. Повышает коэффициент теплоотдачи и уровень пожарной безопасности.

Различия по типу конструкции

Металлическая банная печь своими руками может быть сконструирована тремя способами:

1. Закрытая.

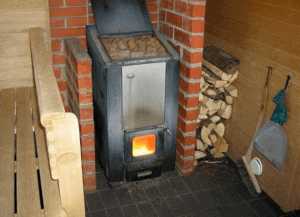

Печь с закрытой каменкой

Такие образцы снаружи и изнутри обкладываются кирпичом. Внутри конструкции располагается решётка для камней.

Отличается компактностью и повышенной безопасностью от получения ожогов. Рекомендуется для семейной эксплуатации.

2. Открытая.

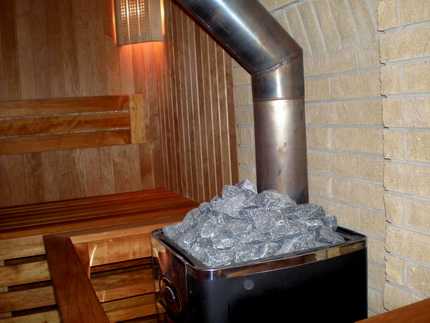

Открытая каменка

Имеет более высокую скорость прогрева парной комнаты, что гораздо удобнее для быстрой эксплуатации.

3. Комбинированная.

Такие печи обладают двумя задвижками на топливнике, поддувалом, решёткой и двумя небольшими отрезками трубы разного диаметра и четырьмя отверстиями, которые предназначены для трубы и обводного колена.

Различия по используемому топливу

Банные печки из железа могут потреблять различные виды топлива.

По этому признаку они разделяются таким образом:

1. Электрические.

Пример электрической печки

Состав: корпус, Тэны и теплоизоляционные материалы. Простота конструкции и использования очень выгодны в таких моделях. Минус в зависимости от электроэнергии.

2. Газовые.

Пример газовой печки

Имеют термостат, позволяющий регулировать мощность, и защитную систему, перекрывающую подачу газа в случае затухания огня. Модели удобны, но только при наличии подведённого газопровода, что весьма редко на загородных участках.

3. Дровяные.

Пример печки, работающей на дровах

Хоть такие агрегаты дольше прогреваются и требуют много дров, зато они могут работать в полностью изолированных от коммуникаций условиях, выделяют приятный запах, безопасны от отравления угарным газом и радуют настоящим огнём.

Монтаж

Инструкция по сборке и установке самодельной железной печки следующая:

1. Заливаем надёжный фундамент и проводим дымоход.

Совет: основание необходимо покрыть огнеупорными материалами для предотвращения возгорания.

2. Берём две металлические ёмкости, толщина стен которых должна быть не менее десяти миллиметров.
3. Нижняя будет использоваться для топки:

• Прорезаем двадцати сантиметровое отверстие для поддувала.
• Над ним устанавливаем круглую металлическую пластину.
• Вырезаем камеру для топки.
• Привариваем сверху каменку на расстоянии не менее десяти сантиметров.

4. Верхнюю для воды:

• Делаем отверстие для дымоходной трубы.
• Проверяем герметичность всех швов.

5. Устанавливаем конструкцию на бетонное основание и подсоединяем к дымоходу.
6. Обкладываем кирпичом.

Различные вариации самодельных печек

При этом форма может быть самой разнообразной:

• цилиндрическая;
• фигурная;
• прямоугольная.

Совет: форма прямоугольника наиболее практична. Потому что плохо прогреваемые углы конструкции выступают в роли рёбер жёсткости, увеличивая её надёжность.

В случае собственного изготовления и приобретения металлической печи в магазине очень важно проверить всю её поверхность и углы на наличие деформаций. Так как это может привести к неравномерному прогреванию. В результате чего нагревающиеся элементы в момент расширения повредят, погнут холодные зоны, которые не восстановятся после остывания конструкции.

Вывод

Печь — наиболее важный элемент русской бани. Традиционная кирпичная конструкция, конечно же, по-своему хороша. Но более выгодно на сегодняшний день устанавливать изделие из металла. Оно дешевле, проще в самостоятельном монтаже, быстрее прогревается.

Качественно самодельные железные печи уступают покупным только в красоте. Но с условием, что всё равно желательна отделка снаружи кирпичной кладкой, эстетичность металлической конструкции теряет своё значение.

Такие обогревательные агрегаты могут отличаться и по своей структуре: открытые, закрытые и комбинированные, и по используемому топливу: дрова, газ, электричество.

Готовая к эксплуатации металлическая банная печь

Видео в этой статье ознакомит вас с дополнительной информацией по данному материалу (читайте также статью «Чугунные печи для бани: виды устройств и их характеристики»).

Будьте внимательны во время монтажных работ, и установленное оборудование не раз порадует вас своей качественной работой!

9ban.ru

3+ варианта чертежей металлической печи для бани своими руками [+7 ФОТО]

Тот, кто строит или недавно возвел на своем участке собственную баню, обязательно встанет перед выбором печки для нее. Есть несколько вариантов монтажа устройства – купить готовую и установить, или пригласить понимающего печника, который выложит вам печь профессионально. Но это удовольствие предполагает определенные денежные затраты.

Среди домовладельцев, конечно же, есть умельцы, способные не только создавать чертежи металлических печей для бани своими руками, но и воплотить в реальность такого рода проект. Согласитесь, неплохая экономия, ведь нагреватель можно сделать из подручных материалов, да и за работу не придется платить.

На фото: чертежи простой дровяной печи из металла.

Преимущества самодельной печи

Такие каменки можно без труда переносить с места на место.

1. Нередко баня по тем или иным причинам получается нестандартной как по размерам, так и по форме. И готовая печь к ней может просто не подойти. Придется потратить немало времени и сил, подгоняя ее по габаритам. Этого никогда не произойдет, если вы создадите самоделку, идеально вписывающуюся в особенности парной.
2. Любителей массивных каменных печей для бани можно огорчить – для этого удовольствия придется строить капитальный фундамент, что чревато ощутимыми расходами. Демонтировать агрегат, при необходимости, тоже будет сложно. Этого никогда не произойдет с мобильной конструкцией, ведь ее можно перенести или убрать при желании.
3. Само устройство, равно как и чертежи металлической печи для бани предельно простые, поэтому, особых навыков в строительстве вам не потребуется. Кирпичные дымоходы, элементы декора и прочие сложные дополнения тут не потребуются.

Обратите внимание! Так как мы по большей части бываем на даче нерегулярно, то быстрая в растопке (за 25–30 минут печь полностью разогреется) удобная и безопасная конструкция не заставит долго ждать желаемого тепла. А для небольшой парной данный вариант подходит просто идеально.

Что вам потребуется

Готовая схема металлической печи.

Не обязательно воплощать идею самостоятельно «от и до», можно найти готовые чертежи металлической печи в бане, побродив по просторам интернета.

Хороший вариант — обратиться к специалистам, они сделают вам проект, исходя из особенностей постройки и ее площади.

В любом случае, основательный подход к вопросу даст положительный результат. Если вы соберете все необходимое, можно приступать к работе.

Материалы

1. Металлические листы толщиной не менее 8 мм.
2. Болгарка и аппарат для сварки.
3. Железные трубы диаметром 60 мм.
4. Заслонки для дверцы.
5. Вентиль и колосник.
6. Запчасти для дымохода.
7. Конечно же, начинается процесс с выбора места под печь и с ее размеров. Инструкция предупреждает о соблюдении мер противопожарной безопасности. Слишком большая печь в маленькой бане может привести к неприятностям. Габариты прибора должны быть таковыми, чтобы тепла хватало на всю площадь помещения.

Этапы работы

Сейчас мы рассмотрим простейшую конструкцию печки, изготовленной из трубы.

Чертеж простой металлической печи.

1. Найдите трубу длиной 1,8 м и толщиной стенок 5–10 мм. Разрежьте ее на отрезки длиной 60 см (для бака), 90 см (на топку и каменку), остальное пойдет на дверцы топки и поддувала.
2. В 90-сантиметровом отрезке вырезаются отверстия для топки с поддувалом. Для последнего размеры делаются 50–60 мм в высоту и 180–200 мм в ширину. Над ним приваривается пластина из металла с вырезанным в центре отверстием, в котором вварены 4 проушины для крепежа колосника.
3. Колосник вы можете приобрести в магазине, соответственно размерам будущей печи. Пластина для его крепления должна быть не тоньше 12 мм.
4. Дверцы делаем из остатков трубы. Под топку вырезаем фрагмент шириной 300 мм и высотой 200 мм. Сверху приваривается пластина с вырезом по центру, на нее далее укладывают бруски из железа сечением 10х10 мм для каменки.
5. Для колосника не помешает купить специальную решетку, у нее невысокая цена, так же как и у колосника. В отсеке для каменки прорезаем отверстие 250х300 мм под дверцу.

Колосник: внешний вид

6. Можно делать бак для нагрева воды. Для этого к верху каменки приваривается 8-миллиметровая пластина с отверстием для дымохода 120–150 мм диаметром. Затем отрезанный заранее кусок трубы под бак и трубу дымохода крепятся на нужные места. Отверстие под трубу желательно сделать близко к задней стенке печи.
7. Фрагмент бака со стороны трубы дымохода закрывают стальным полукругом с отверстием для приваренной дымоходной трубы. Второй отсек бака послужит для емкости под воду. Для него делают крышку с ручкой.
8. Если на крышу бани выводится труба из кирпича, то к дымоходу, под устройство кладки, приваривается площадка 300х300 мм, на расстоянии от крышки бака в 350 мм. В стенке бака вваривают трубу под кран.
9. Некоторые чертежи самодельных металлических печей для бани предусматривают облицовку готовой конструкции кирпичом. Но если у вас сравнительно небольшая площадь помещения, и пользуетесь вы им нечасто, дополнительная отделка не обязательна.
10. Многие ошибочно полагают, что легкую металлическую печь вполне можно устанавливать непосредственно на пол. Средний вес комплекта составляет около 150 кг, поэтому, нужен специальный фундамент.
11. Выкапывается котлован, наполняется щебнем и утрамбовывается. Далее площадку заливают бетонной смесью и оставляют застывать. На почти готовую плоскость укладывают рубероид, и только после этого можно ставить печь.
12. Обычно чертежи и размеры металлических печей для бани рассчитаны на то, что часть каменки будет выходить в соседнее помещение – предбанник или моечную. Это необходимо для поддержания тепла, ведь вам не захочется выходить в холодный тамбур, нагревшись в парной.

Полезные советы

Деревянные стены парной надо защитить негорючим материалом.

Обратите внимание! Не забывайте о безопасности. Пол под топкой снабдите листом из металла, и позаботьтесь о вытяжной системе. В прилегающих к стенам участках проложите асбестокартон, обшитый металлом.

Вывод

Правильно сделанная печка будет служить вам долго.

Собираясь построить печку в бане, просмотрите возможные варианты, основательно подготовьтесь к работе, и при возможности посоветуйтесь с профессионалами. От вас самих будет зависеть безопасность и комфорт.

На большинство ваших вопросов ответит видео в этой статье, где вы найдете много полезной информации.

9ban.ru
