Зонт на дымоход своими руками чертежи: как сделать зонт на дымоход

Вытяжка: конструкция и особенности монтажа

Доборные элементы для кровли представлены, в большинстве случаев, металлическими или современными пластиковыми изделиями.

Такие элементы используются в местах стыков кровли, а также закрывают стыки и торцы, что придает конструкции дополнительную прочность и защищает ее от разрушительного воздействия влаги.

К категории дополнительных элементов также относятся дымовые зонты , являющиеся неотъемлемой частью как стальных дымоходов, так и классических кирпичных дымоходных систем.

Зонт дымоход — что это такое и зачем он нужен

Зонт защитный представляет собой верх колпака, который по внешнему виду может представлять собой конус, пирамиду, полукруг или другие более сложные конструкции и формы.

Зонт, устанавливаемый на дымоход, выполняет следующие функции:

• предотвращается попадание атмосферной воды или снега в дымоход … Побочным эффектом сильных дождей является скопление в дымоходе большого количества влаги, вызывающее уменьшение естественной тяги воздуха;
• обустройство кирпичного дымохода зонтом предотвращает разрушение материала , а наличие специальных канавок позволяет своевременно отводить весь скапливающийся конденсат;
• наличие дымоходного зонта не пропускает в дымоход насекомых, животных и птиц, листья и другие предметы, разносимые порывами ветра.

Зонты для камина

ВАЖНО!

Также нужно помнить, что при использовании зонта заметно улучшается тяга, а стандартные показатели повышения этого уровня этого параметра составляют примерно треть от общего объема.

Зонт не препятствует выходу дыма с продуктами горения только при правильном выборе такого приспособления … Например, в районах с обильным снегопадом целесообразно использовать доборные элементы с большим углом наклона для беспрепятственного таяния снежной массы.

Какие задачи выполняет защитный зонт?

Установка зонта на дымоход помогает поддерживать отопительную систему в оптимальном режиме, предотвращает преждевременное старение дымохода, улучшает циркуляцию воздуха в доме.

Заглушки и заглушки предназначены для следующих целей:

• закрыть вентиляционный канал, защитив его от дождя, снега и грязи. Отсутствие защиты может привести к скоплению большого количества воды в дымоходе, что способствует уменьшению тяги и, соответственно, падению КПД системы отопления;
• защищают материал трубы от повреждений путем отвода скопившегося конденсата благодаря наличию специальных канавок;
• не допускают попадания в трубу насекомых и птиц, служат преградой для листьев и веток с деревьев;
• выполняют декоративную функцию. Они придают крыше законченный вид, особенно если в конструкции есть элементы художественной ковки.

Внимание! С помощью зонта можно решить одну из проблем сырости в доме или бане. Если дымоход подвергается воздействию всех ветров и дождей, попавшая в него влага проникает в помещения. В результате стены и полы поражаются грибком, в воздухе появляется неприятный запах.

Некоторые виды вытяжек предназначены для создания разреженной среды в верхней части трубы. Благодаря этому достигается улучшение тяги в дымоходе, быстрее удаляется лишняя влага, отработанный воздух и продукты горения.

Рекомендуем ознакомиться: Зачистка для труб армированных пропиленом

Чем отличается зонт от флюгера, колпак, оголовок и дымоход

Дымоход, флюгер, колпак, зонт и голова — достаточно простые и проверенные временем защитные конструкции воздухоотводов на кровле … Стальные, медные, алюминиевые, пластмассовые и титано-цинковые доборные элементы, при правильном устройстве, эксплуатируются уже десять, а иногда и более лет, обеспечение комфортного и безопасного проживания:

• колпаки — общее название элементов, препятствующих попаданию атмосферных осадков и посторонних предметов в дымоход, а также несущих декоративную нагрузку;
• дымоходы — прямоугольные или квадратные декоративные колпаки, предназначенные для устройства дымоходных и вентиляционных труб;
• зонты — представлены колпаками, отличаются простой конструкцией и предназначены для круглых или квадратных труб;
• дефлекторы — колпаки для круглых труб, отличающиеся достаточно сложной внутренней конструкцией для увеличения тяги.

Флюгер также относится к категории сложных конструкций. — колпаки поворотные, направляющие выходящий дым исключительно в одну сторону, в зависимости от направления ветра.

ПРИМЕЧАНИЕ!

Зонты используются для оснащения круглой или квадратной головы, но современные производители, помимо функциональности, учитывают удобство использования, в том числе и добавление крышки с разделителем дыма.

Чем отличается дымоходный зонт от других защитных устройств

Защитную роль для дымоходов выполняют наряду с зонтами, дымоходами, дефлекторами флюгеров и головкой.

Зонты и дымоходы конструктивно практически не отличаются друг от друга. Оба устройства выполняют декоративную функцию, хорошо защищают вентиляционные каналы от засорения и дождевой воды. Зонты устанавливаются на трубы круглого и квадратного сечения, а дымоходы — преимущественно на трубы прямоугольного сечения.

Дефлектор, предназначенный для круглых труб, имеет более сложную конструкцию. Кольцевой кожух дефлектора обладает особым аэродинамическим свойством: ветер огибает его и создает разреженную атмосферу, что приводит к улучшению тяги.

Самым сложным в изготовлении является флюгер. Изделие представляет собой колпак, вращающийся на подшипнике, способный направлять дым по направлению дуновения ветра. При этом наблюдается эффект увеличения тяги.

Насадка цилиндрическая в виде насадки отличается от зонта тем, что имеет отверстие в верхней части. Предназначены для дымоходов в системах с газовыми и дизельными теплогенераторами.

Виды защиты дымохода и вентиляционной трубы

Классификация видов зонтов обусловлена ​​формой, назначением, а также используемыми при изготовлении материалами.

В зависимости от формы наиболее распространены типовые конструкции, повторяющие внешний вид четырехскатной крыши, а также разновидности в виде грибовидной головки.

Разновидности могут быть представлены капельницами и дренажными системами, предназначенными для сбора и дальнейшего отвода всей стекающей влаги, а также предотвращения ее попадания внутрь.

Для изготовления грибка или зонта могут использоваться различные цветные или черные металлы, но чаще всего используется оцинкованная прочная сталь.

Дефлекторы также относятся к разновидностям дымового зонта, которые служат очень эффективным искрогасителем.

Внешний вид конструкции и материалы изготовления дымохода «грибок» не оказывают существенного влияния на эксплуатационные показатели, поэтому при выборе потребители должны ориентироваться на финансы и личные предпочтения в декоре.

Зонт на дымоход: какой выбрать или как сделать своими руками?

Добрый день, уважаемый читатель! Каждый из нас сталкивался с дымоходными и вентиляционными системами. Иногда бывает так, что вентиляционная система не справляется с возложенной на нее функцией, тяга недостаточна, что значительно усложняет проветривание помещения. Важным элементом вентиляционной конструкции является колпак для дымохода. В этой статье мы расскажем, для чего он предназначен, какие виды бывают и как правильно установить данное изделие.

Что такое дымоходный зонт и зачем он нужен

Трубный зонт – это устройство, которое располагается наверху трубы дома и выполняет несколько функций. По внешнему виду выделяют следующие основные виды: в форме конуса, пирамиды и полукруга, также есть зонты более сложной конструкции. Устанавливается как на дымоход, так и на вентиляционную трубу.

Имеет несколько основных функций:

1. Предотвращает попадание атмосферных осадков в дымоход или систему вентиляции. При скоплении влаги внутри дымохода функции тяги воздушной системы снижаются на порядок.
2. Предотвращает разрушение дымохода. Он значительно увеличивает срок службы трубы, а при правильном обустройстве возможен отвод скопившегося конденсата через специальные канавки.
3. Защита от мусора. Защищает от попадания в систему листьев, насекомых и других посторонних предметов.
4. Повышение тяговых свойств. Увеличивает тягу почти на треть.

Несмотря на простоту установки и невысокую стоимость, зонт имеет множество преимуществ. При выборе зонта также следует обратить внимание на то, что его увидят ваши друзья и соседи, поэтому по возможности не забывайте о дизайне.

Чем отличается зонт от флюгера, колпак, насадка и дымоход

Существует несколько видов изделий, которые устанавливаются на трубу. Они различаются по своему строению и принципу действия. Можно выделить основные: зонт, флюгер, колпак, оголовок и дымоход. Мы уже разобрались, что такое зонт, теперь определимся с остальными понятиями.

Флюгер часто является декоративным элементом, в виде птицы или дракона. Флюгер устроен таким образом, что имеет вращающийся элемент, то есть вращается от потоков ветра. Его основное назначение – усиление выхода воздуха из дымохода, то есть увеличение тяги.

Дымоход — в простонародье это любое устройство, украшающее дымоход.

Колпак — это приспособление, которое обычно используется для украшения и защиты горловины трубы, то есть является своеобразным продолжением дымохода. Крепится снаружи к трубе скобами.

— это устройство самое сложное по своей конструкции. Потому что оголовок – это не просто верх дымохода, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Подголовник довольно сложно изготовить самостоятельно, но в специализированном магазине можно найти большой выбор конструкций.

Как мы с вами видим, каждое устройство имеет свое назначение и функцию. Кроме того, они отличаются друг от друга внешним видом и стоимостью.

Типы вентиляционных колпаков

Трубчатый зонт предназначен для дымоходных и вентиляционных систем. Существует несколько разновидностей кепки в зависимости от ее формы, давайте рассмотрим основные из них.

Круглый

На головку вентиляционной трубы устанавливается круглый зонт. Благодаря своей форме они имеют хорошую защиту от атмосферных осадков, а также дополнительно оснащены сеткой для предотвращения попадания посторонних предметов в систему вентиляции. Такие зонты производятся в основном из стали и меди.

Прямоугольный

В отличие от круглого, имеет квадратную или прямоугольную форму. Устанавливается такой зонт чаще всего на изолированную вытяжную шахту и крепится ниппельным соединением. Входное отверстие также можно защитить сеткой.

Канализационный

Этот тип зонта устанавливается на канализационные трубы и помимо основных функций дополнительно регулирует давление в трубе. Материалом для изготовления является ПВХ, за счет чего он выдерживает до плюс 60 градусов по Цельсию.

При креплении используется раструбное соединение, дополнительно уплотненное резиновым кольцом, во избежание протечек.

Вентиляция

Вентиляционный колпак устанавливается в помещении над плитой или газовым шкафом. Его цель – очистка воздуха в помещении. Для эффективности такой зонт дополнительно оснащен вентилятором и фильтром, что помогает лучше очищать воздух и устранять ненужные запахи.

Вытяжки бывают двух основных типов:

1. Настенные — устанавливаются и монтируются на стену над источником пара и влаги. Крупногабаритные типы дополнительно крепятся к потолку.
2. Центральный — устанавливается в помещениях, где есть несколько источников, требующих вентиляции, часто рестораны и кухни общепита.

Дефлектор/колпак

Это особый вид зонта, который устанавливается на верхнюю часть дымохода. Основное его назначение — увеличение тяги в системе. Дефлектор обладает высокими аэродинамическими свойствами и работает по закону Бернулли. Наличие такого зонта на системе вентиляции значительно повысит эффективность тяги.

Как выбрать

Выбирая вытяжку, нужно учитывать функции, для которых она будет предназначена.

При выборе зонта вентиляционного следует обратить внимание на следующие характеристики:

1. Размеры. Для выбора размера исходите из того, что ширина на 10 сантиметров больше поверхности, на которую он будет устанавливаться.
2. Температура в помещении. При выборе стоит учитывать температуру паров и газов, поступающих в дымоход. В этом вопросе лучше воспользоваться консультацией специалиста.
3. Расход воздуха. Этот показатель рассчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и сообщите их специалисту.
4. Воздушная скорость и сопротивление. Воздухообмен зонта должен составлять от 0,8 до 1,5 метра в секунду. Если показатель скорости будет ниже, это значительно снизит качество работы.

При выборе обращайте внимание в первую очередь на тип зонта, который вам требуется (см. выше), и уже при покупке и изготовлении исходите из этого параметра.

Как крепить

При установке зонта из трубы вам понадобятся крепежные детали, их нужно будет подбирать исходя из выбранной конструкции зонта и толщины дымохода. Также при выборе дымохода не забывайте о диаметре трубы, они должны быть одинаковыми.

Работы будут производиться на крыше дома, поэтому если у вас нет хорошей лестницы и длинной тележки для дрели, воспользуйтесь услугами специалиста.

Как сделать самому

Изготовление вытяжки из трубы – простой и понятный процесс. Перед началом работы стоит выбрать схему и снять размеры самой трубы.

Схемы и размеры

В интернете можно найти огромный выбор схем установки крышного вентиляционного колпака. Перед началом работы обязательно ознакомьтесь с таблицей размеров, используемой на схемах.

Перед началом работы рекомендуем сделать макет из бумаги и проверить правильность размера.

Предлагаем вашему вниманию один из самых простых зонтов, который состоит из цилиндрического основания, конусообразной крыши и трех удерживающих ножек.

Подготовка материала

Подготовка является важным элементом любой работы. Для изготовления вам потребуются:

• Лист стальной оцинкованный;
• лист картона;
• карандаш;
• линейка;
• компас;
• ножницы по металлу;
• болты с гайками или заклепками.

Выбор исполнения

Мы предлагаем два самых простых исполнения, которые показаны на рисунке (рис. 1). Отличие этих схем заключается в форме крыши, которая будет изготавливаться. Depending on the selected pattern, use the following dimensions:

Execution 1.

Execution 2.

Если вы не можете найти подходящий размер, мы подберем подходящий размер трубы. , воспользуйтесь другой схемой (ее легко найти в интернете).

Процедура

Выполните работу в следующем порядке:

1. Нарисуйте чертеж каждой части конструкции на листе картона.
2. Вырежьте каждую деталь, это будет своеобразный макет.
3. Перенесите эти изображения на металл и сделайте деталь с помощью ножниц.
4. Скрепите металл между собой с помощью болтов или заклепок.
5. Соедините ножку и крышу с помощью готовых ножек.

Простой и надежный коптильня готов! Он может прослужить много лет, если прочно прикреплен к дымоходу. Но все же, если вы возлагаете на него большой список функций, лучше обратиться в специализированный магазин.

На этой замечательной ноте мы закончим знакомство с вытяжными зонтами, надеемся, что статья была полезной и смогла ответить на ваши вопросы. Подписывайтесь на наши статьи и делитесь полезной информацией с друзьями в социальных сетях!

vseotrube.ru

Как выбрать зонт на дымоход

При выборе зонта, предназначенного для дымоходов, а также вентиляционных выходов, необходимо обращать внимание на качество материала, а также учитывать диаметр зонта торговой точки и приобретаемого товара.

Система защиты от внешних неблагоприятных факторов должна быть продумана еще на этапе проектирования газоотвода с обязательным учетом всех конструктивных особенностей.

Зонт с защитной сеткой

Можно ли надеть заглушку на трубу дымохода и как это правильно сделать

Казалось бы, такая простая вещь, как заглушка на трубу дымохода, вызывает много вопросов: что делать быть, как сделать козырек своими руками и вообще нужно ли его устанавливать? Обсуждение и споры на эту тему занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Попробуем решить эти задачи самостоятельно, начиная с последней.

Зонт дымоходный – плюсы и минусы

В пользу установки различных колпаков (флюгеров) на оголовки дымохода говорят следующие аргументы:

• зонт частично закрывает устье от задувания ветром и тем самым снижает вероятность опрокидывание тяги;
• дымоход служит защитой от мусора и влаги в виде осадков;
• если использовать сетчатую конструкцию, то птицы не смогут гнездиться внутри дымохода;
• средство продлевает срок службы головки кирпичной трубы, разрушаемой ветром, дождем и снегом;
• флюгер с декоративными элементами дополняет архитектурный стиль здания.

Вариант флюгера с сеткой от птиц
Примечание. При составлении списка мы не учитывали недостоверную рекламную информацию. Утверждения о том, что различные форсунки увеличивают тягу в газоходах и повышают КПД котлов, — чистый вымысел.

Теперь рассмотрим контраргументы. Главный отрицательный момент заключается в том, что козырек на дымоходе в виде грибка стоит на пути продуктов горения, то есть препятствует их свободному выходу, создавая ощутимое аэродинамическое сопротивление. Это значит, что дымоходный зонт не увеличивает тягу, а, наоборот, уменьшает ее.

Второй минус от использования вложений неоднократно подтверждался печальной статистикой. Дело в том, что одним из продуктов горения углеводородов являются водяные пары, которые улетучиваются в атмосферу вместе с дымом. В дизельных и газовых котлах с высоким КПД уходящие газы с температурой до 120°С охлаждаются по мере подъема по трубе, а затем соприкасаются с металлом колпака.

Примеры обледенения дымоходов, оснащенных насадками

Водяной пар сразу конденсируется и замерзает при минусовой температуре, из-за чего на зонте образуются сосульки, перекрывающие участок дымохода, как показано на фото. В результате отходы попадают в помещение и отравляют жителей дома. Есть и другие доводы против монтажного грибка:

1. В современных дымоходах круглой формы птицам негде селиться, поэтому нет необходимости накрывать их сеткой.
2. Правильно сконструированный газоход имеет внизу сборник конденсата со сливом, куда вода, попавшая в трубу в виде осадков, будет безопасно стекать.
3. Колпаки из тонкой оцинкованной стали, устанавливаемые на дымоходы твердотопливных котлов и печей, прогорают через 3-5 лет из-за постоянного контакта с газами высокой температуры (150-200°С). Необходимо установить отражатель из нержавеющей стали, что удорожает изделие.

Нужно ли ставить колпак – рекомендации

По поводу установки зонтов на дымоходы нормативные документы разных стран выдвигают разные требования. Например, в странах Европы монтировать насадки разрешено только на вентиляционных каналах, а на дымоходах категорически запрещено. В Украине нельзя ставить заглушки на трубы, подключенные к газовым котлам. В РФ и Белоруссии прямого запрета нет, но формулировка СНиП весьма расплывчата:

«Дефлекторы, зонты и другие насадки на дымоходы не должны препятствовать свободному выходу продуктов горения».

В этом дымоходе выбросы проходят через сквозную трубу и не преграждаются.

Предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уже потом думать о красоте. Перед изготовлением и установкой колпака на дымоход учтите следующие рекомендации:

1. Круглые стальные трубы, выводящие дым от высокоэффективных котлов с КПД более 85%, нельзя покрывать традиционным грибком. Используйте открытый конус насадки, который не замерзнет в любой мороз.
2. Кирпичный дымоход без вкладышей, подключенный к теплогенератору с высоким КПД, может быть защищен колпаком в виде крышки с проходящей трубой, как показано на фото.
3. Допускается установка зонтов на вертикальных каналах от печей и котлов ТТ. Чтобы железный козырек долгое время выполнял защитную функцию на дымоходе, предусмотрите внутри пластину из нержавеющей стали.
4. Очень желательно монтировать двускатные или вальмовые колпаки на дымоходные блоки из кирпича, оснащенные боковыми форточками. Цель – закрыть верхнюю часть кладки от осадков и ветра, не задевая газоотводы по бокам.

Здесь заметно, что колпак не мешает выходу дыма через боковые форточки, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной
Для защиты кирпичного блока, где вытяжной и трубы дымохода открыты вверху, закажите или сделайте короб с несколькими проходными трубами, вставленными в эти каналы. Поверх вентиляционных выходов наденьте обычные грибки, а на газовые форсунки конусные насадки, как показано на фото.

Дымоходы и дымоходы оснащены различными насадками

Как сделать козырек

В первую очередь необходимо узнать внешние размеры изголовья, куда вы планируете крепить зонт, а затем набросать от руки эскиз, изображающий будущую конструкцию. Для его разработки используйте простые правила:

• размеры или диаметр изделия должны быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• Угол наклона скатов — от 30 до 45°;
• минимальная высота от среза дымохода до грибка 100 мм, как показано на чертеже.

Кроме традиционного зонта, есть и другие варианты конструкции — дефлектор и вращающийся флюгер — «холуй». Первый позволяет реально увеличить тягу за счет давления ветра, создающего разрежение внутри цилиндрического корпуса, где выходит дымовой канал. Но в безветренную погоду это устройство не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов сгорания.

Схема работы дефлектора

Для справки. Такой же эффект создают поворотные сферические насадки, пример которых показан на картинке.

Симпатичная насадка, но не очень эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «скрытого» из-за способности поворачиваться по ветру. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, так как успешно защищает устье от продувания и осадков.

Для изготовления колпаков для дымоходов используются различные материалы – листовая сталь с цинковым и полимерным покрытием, нержавеющая сталь и даже медь. Для изготовления заглушки на трубу своими руками рекомендуем первые 2 варианта – оцинкованный или окрашенный металл толщиной не менее 0,5 мм.

Изготовление простого круглого зонта

Для выполнения этой работы вам понадобятся обычные инструменты — ножницы по металлу, дрель, молоток и клепальное устройство. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Вкрутите 2 самореза в деревянную планку на расстоянии равном радиусу изделия плюс 15 мм. Приобретите импровизированный циркуль, которым отметите на металле центр круга и начертите его контур.
2. Отрежьте ножницами кусок, а затем начертите сектор с длиной дуги около 120 мм (рисунок напоминает первый кусок круглого торта).
3. Вырежьте этот клин, затем с усилием выровняйте внешние края круга и закрепите их в тисках.
4. По получившемуся шву просверлите 3 отверстия и соедините концы детали заклепками или винтами М4 с гайками. Верхушка флюгера готова.

Нарисуйте окружность (слева) и соедините края грибка (справа)
Ножки для грибка и зажим вокруг трубы изготовлены из стальных полос, изготовленных путем сгибания тонкого листа в 2-3 раза. Эти детали также крепятся к зонту заклепками, что мастер наглядно продемонстрировал на видео:

Флюгер фронтонный

Для изготовления такого типа кепок целесообразно использовать станок листогиб или обратиться в соответствующую мастерскую для этой услуги. В крайнем случае придется гнуть элементы вручную по линии, аккуратно постукивая по металлу резиновым молотком по деревянному бруску.

Как и в предыдущем варианте, первым делом необходимо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Там же приведены формулы для определения длины сторон элементов в зависимости от исходных размеров трубы и высоты лопатки.

Консультация. Нижнюю часть, опоясывающую устье дымового канала, лучше сделать в виде Z-образного профиля с углами 90°, который впоследствии «сядет» на макушку. Затем эти профили соединяются в цельный каркас с помощью заклепок.

Сборка каркаса и установка стоек по углам

Процесс сборки цоколя своими руками достаточно прост — нужно вырезать металл по чертежу, согнуть по пунктирным линиям и соединить детали с заклепки. В качестве жестких стоек предлагается брать готовые уголки из окрашенного металла толщиной 0,5-0,7 мм. Как собирается фронтонный флюгер и козырек в виде крышки с проходом трубы, наглядно показано на видео:

Заключение

Как вы, наверное, уже заметили, не нужно быть мастером-жестянщиком, чтобы сделать круглый и прямоугольный колпак на дымоход. Достаточно иметь желание, набраться терпения и времени, чтобы накопить денег на покупку этой нехитрой детали. Для тех, кто не слишком увлекается традиционными конструкциями грибков, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «скрытке».

otivent.com

Основные правила монтажа

Монтаж дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымохода, а также материала, использованного при изготовлении. На основе стандартной прямоугольной листовой стали проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

Этот вариант является традиционным для устройства дымоходов на четырехскатных крышах, но для крепления стоек и дальнейшего монтажа необходимо использовать дополнительные элементы в виде уголков, а также просверленные отверстия.

Установка флюгера

Простые сводчатые зонты с минимальным количеством складок и разрезов имеют менее сложную конструкцию. Фиксация такого дымового зонта на овальной трубе дымохода осуществляется за счет наличия стоек, согнутых из листовой стали достаточной толщины или изготовленных с помощью стандартных металлических уголков.

Независимо от способа изготовления, стойки можно крепить несколькими способами:

• на металлические и асбестовые дымоходы можно использовать металлический хомут или сделать обычный проволочный каркас самостоятельно;
• проволока для основания каркаса должна быть максимально прочной и надежной;
В стойках просверлены монтажные отверстия
• ;
• Выводные части каркаса из витой проволоки пропускают через крепежные отверстия на стойках и прикручивают до полной фиксации дымового зонта.

На кирпичных дымоходах для фиксации «зонтика» можно использовать даже стандартные оцинкованные гвозди достаточной длины, вживляемые непосредственно в кладку. Однако, как показывает практика, лучше всего просверлить отверстия в кирпичной кладке через предварительно просверленные отверстия в стойках зонта и затем закрепить вытяжку на дымоходе стальными штифтами или оцинкованными шурупами.

Крепление зонта

В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно разобрать зонт для чистки или замены.

ВНИМАНИЕ!

Следует помнить, что при использовании газовой системы в качестве автономного отопления категорически не рекомендуется устанавливать зонт на дымоход.

Установка своими руками

Выполнить правильную установку вытяжки по силам мастеру-владельцу. Для установки своими руками в задней стенке настенного зонта необходимо просверлить 2-3 одинаковых отверстия, анкерами через увеличенные модели шайб, сначала втянуть его, а затем установить на стену как можно ближе к вентиляционному каналу на крыше. Главное, чтобы поверхность стены была ровной и сплошной.

Зонт прямоугольной формы крепится к потолку с помощью цангового зажима и штифтов, для чего необходимо просверлить 4 одинаковых отверстия по краям зонта в верхней горизонтальной плоскости. Следует учитывать, что при высоте потолков более 4 м эту технологию применять нельзя.

Используется для установки подвесных вытяжек, тросов и цепей. При этом высота потолка не имеет значения. Сначала к верхней плоскости капота привариваются 4 кронштейна. Затем с помощью карабина фиксируется цепь (или трос). Другой его конец соединен с потолком. Все крепления должны быть надежными. Единственный «минус» таких нависающих незакрепленных конструкций — сложность их обвязки воздуховодами.

Как сделать зонт на дымоход своими руками

Перед изготовлением обязательно измеряется диаметр дымохода, и пошаговая технология изготовления такой конструкции следующая:

• вырез полоса жестяная шириной 70-80мм и длиной в зависимости от диаметра дымохода с добавлением небольшого запаса для крепления;
• на штангенциркуле провести полоски с отступом 10 мм от края жестяной полоски;
• забить рейки в соответствии с отмеченными полосами , что позволит легко и ровно сложить заготовку;
• сделать четыре детали по меткам полоски, простукнуть, сделать прямой угол, завернуть и, наконец, пробить молотком;
• подготовить картонную круглую выкройку , диаметр которой превышает размер дымохода на 150 мм;
• вырезаем жестяной кружок для зонта в соответствии с подготовленным шаблоном и вырезаем угол, позволяющий собрать в форме конуса.

Зонты своими руками

Готовый зонт необходимо расклепать в паре мест, после чего требуется прикрепить к конструкции три полосы усиления или так называемые стойки.

ВАЖНО!

Самый простой способ улучшить внешний вид готовой конструкции — красиво оформить края. . Для этого можно сделать надрезы по металлу по краям и слегка загнуть получившиеся «лепестки» или загнуть волнистые края среза.

Изготовление и установка зонта

Простейший грибок для вентиляции можно сделать своими руками. Для этого понадобится лист оцинкованной или нержавеющей стали толщиной 0,3-0,5 мм.

Не используйте слишком толстый металл при изготовлении зонта, так как это усложнит работу. При выборе материала, из которого будет изготовлен грибок, лучше отдать предпочтение нержавеющим металлам или имеющим покрытие, защищающее от коррозии

Из инструмента потребуются:

• Ножницы по металлу или болгарка;
• Молоток;
• Заклепочник с заклепками;
• Дрель или отвертка со сверлом;
• Перчатки HB.

Для крепления хомута к трубе требуется болт M8 с гайкой. Вместо заклепок при сборке можно использовать саморезы по металлу, при этом их придется вкручивать в хомут изнутри, чтобы в дальнейшем они не мешали установке на вентиляционную трубу.

Эскизы можно взять за основу для изготовления зонта. Конкретные размеры деталей будут зависеть от диаметра вентиляционной трубы. Длина хомута от изгиба до изгиба равна окружности трубы, уменьшенной на 5 мм. Диаметр заглушки равен двум диаметрам трубы

Процесс изготовления не сложный и не требует специальных навыков:

• Сначала на листе металла перманентным маркером размечаем будущие детали: хомут для крепления к трубе, три ножки для крепления и зонт-колпак. Вырезаем их ножницами по металлу;
• В хомуте по краям сверлим отверстия под стяжной болт. Придаем хомуту форму круга, а ушки с отверстиями отгибаем под углом 90 градусов, вставляем болт, фиксируем гайкой;
• Просверлите три пары отверстий размером с заклепку в хомуте для крепления ножек с интервалом в 120 градусов. В каждой ножке для крепления зонта сверлим по три отверстия: два с одной стороны для соединения с хомутом и одно с другой для соединения с зонтом. Крепим ножки на хомут заклепками;
• Сворачиваем зонт-шапку в виде конуса. В месте нахлеста сверлим несколько отверстий и соединяем края зонта заклепками. С интервалом в 120 градусов сверлим три отверстия по краю зонта и соединяем заклепками с ножками от хомута. Зонтик готов.

Сделать такой зонт для вентиляционных труб можно из любого материала и любого размера. Для установки зонта необходимо надеть его на оголовок трубы с помощью хомута и затянуть стяжным винтом и гайкой.

Для придания капюшону зонта дополнительной эстетики и защиты от коррозии его можно окрасить в цвет вентиляционной трубы или крыши. Для этого подойдет любая краска по металлу для наружных работ, так как вентиляционный зонт не подвергается воздействию высоких температур.

Если вы решили установить зонт заводского изготовления, то вам необходимо выбрать изделие, подходящее к вашей вентиляционной трубе по размерам и способу соединения.

Вытяжные колпаки от производителя

При проектировании и монтаже системы вентиляции важно соблюдать требования технического регламента , ГОСТ и СНиП. Вытяжные колпаки из нержавеющей стали, один из важнейших элементов вентиляционной системы любой кухни, очень требовательны. Присоединительные размеры вытяжных зонтов с жироуловителем должны строго соответствовать присоединительным размерам труб и крепежных элементов.

Местные вытяжки, отвечающие самым строгим требованиям к вентиляционным системам, имеются или могут быть произведены ЕвроВентГрупп по вполне приемлемым ценам.

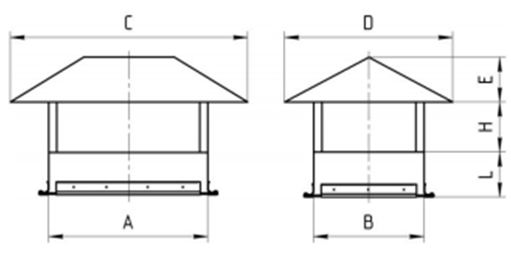

Таблица характеристик вытяжных и приточно-вытяжных зонтов

Пример изготовления зонта на трубе

Зонт, прикрепленный к верхней части трубы, будет выполнять функцию отсоса воздуха. выделение вредных газов, паров, пыли, тепла имеют вредные последствия при вдыхании человеком кислорода.

Установленный зонт на трубе создает огромную тягу при малейшем движении ветра, а если открыть двери, окно, то проем будет приточно-вытяжной вентиляцией. Поступающий воздух в короткие сроки высушит стены при ремонте, удалит из помещения влагу в труднодоступном месте, траву, заготовки, требующие сушки в процессе эксплуатации.

Также зонт помогает избавиться от атмосферных осадков в виде сильного дождя и снега. Гараж, небольшой склад, подвал имеют уязвимые места, где попадание дождя по трубе создаст неприятные условия. Привнесение влаги, сырости от чего появляется плесень, создающая неприятный запах. Вода может повредить предметы, случайно оставленные в неположенном месте.

Делая ремонт во дворе своими руками без специалистов, хотите сэкономить или научиться.

Рассмотрим чертеж изготовления круглого зонта на трубе своими руками. Такой тип трубы еще называют дымоходом.

Для зонта нам понадобится материал из оцинкованного железа или черного листа. Толщина железа не должна превышать 0,5-0,7 мм. Больше 1 мм вам будет сложно сделать, так как зонт будем делать вручную.

Для пробы возьмите картон, если нет, то бумагу, лучше испортить бумагу, чем металл

Изготовление верхней части зонта (конуса)

Делаем зонт круглого сечения диаметром 150 мм, соответственно и наружный диаметр трубы должен быть 150 мм. Резка получается такой. Металлической линейкой прикладываем к листу железа, отмечаем отрезок 150 мм (15 см). Прикладываем штангенциркуль с губками к первой отметке отрезка, где находится 0, а второй отметке 150. Держа штангенциркуль

чертим окружность. Диаметр нашего круга 300 мм.

xn —— dlckc9bidcgrpu.xn — p1ai

Могу ли я пользоваться камином, когда идет дождь?

Старая поговорка гласит: «Когда идет дождь, идет дождь», и это, безусловно, относится к вашему волнению и предвкушению пребывания на открытом воздухе. Дождь обычно загоняет людей внутрь, где они хотят высохнуть и согреться.

В прошлом вы, возможно, спрашивали себя: «Можно ли топить камин во время дождя?»

Камины, особенно дровяные, могут дать редкое тепло, которое невозможно воспроизвести с помощью домашней печи или другого вида искусственного отопления. В результате многие домовладельцы ищут тепло камина во время ливня.

Наносит ли это вред вашему камину? А как насчет дымохода или вкладыша?

Камины с защитой от дождя

Система каминов спроектирована и сконструирована так, чтобы не допускать попадания дождя. Поскольку камины производят огромное количество тепла, а тепло также поднимается вверх, требуется очень высокое давление влаги вниз, чтобы помешать его правильной работе.

Дымоходы для каминов также изготавливаются с такой конструкцией, которая препятствует проникновению внутрь камина как можно большего количества влаги. Таким образом, на улице может быть ливень, но камин и дымоход в хорошем рабочем состоянии должны практически не допускать попадания влаги на дно ямы.

Позволяет продолжать гореть и согреваться, пока дождь не утихнет. На самом деле, самая большая угроза тому, что огонь не загорится в камине, на самом деле не дождь, а сильный ветер, потому что он вытягивает так много воздуха из камина.

Как дымоходы предотвращают попадание дождя и снега в камин?

Каминные дымоходы обычно оснащаются одним из трех аксессуаров, препятствующих попаданию большого количества влаги в каминный блок. Если вы не уверены, проверьте, есть ли в вашем дымоходе один из следующих компонентов:

• Крышка дымохода
• Колпак дымохода
• Заслонка дымохода

Колпак дымохода

Колпак дымохода представляет собой плоскую прямоугольную деталь, обычно изготавливаемую из металла. Он размещается непосредственно над верхней частью дымохода и поддерживается ножками. Некоторые люди называют колпаки дымохода зонтиками, что является подходящим термином, потому что именно так они и выглядят.

Крышка обеспечивает укрытие отверстия дымохода, а также не полностью блокирует дым, который пытается выйти через верхнюю часть дымохода. Крышки дымохода также обычно имеют экран, который помогает удерживать птиц и других мелких существ от дымохода и спускаться в остальную часть вашего дома.

Самая большая проблема с колпаками для дымоходов заключается в том, что они иногда непреднамеренно направляют дым и возвращают его обратно в дымоход вместо того, чтобы выходить из него.

Причина в том, что колпачок служит частичной блокировкой. С одной стороны, это уменьшает количество дождя и снега, попадающих в дымоход, но также ограничивает количество выходящего дыма.

Колпак дымохода

Колпак дымохода считается гораздо лучшим вариантом, чем колпак дымохода, для домовладельцев, живущих в районах с сильным ветром. Колпак имеет то же назначение, что и колпак дымохода.

Самая большая разница в том, что капот может закрывать одну сторону, а с другой иметь отверстие. Например, если вы обычно получаете ветер в одном направлении, вы можете блокировать поток воздуха с этой стороны, позволяя дыму выходить с другой стороны.

Колпак дымохода распространен в промышленных условиях, потому что фабрики используют их для предотвращения попадания неприятного химического дыма обратно на фабрику. Поэтому, если вы решите, что предпочитаете дымоход колпаку, вам, вероятно, придется просмотреть промышленные варианты, прежде чем найти тот, который более подходит или лучше смотрится в доме.

Заслонки для дымоходов

Заглушки и кожухи для дымоходов эффективно защищают от дождя, однако, если вы действительно хотите сделать все возможное, вам следует подумать о приобретении заслонки.

Дымоходные заслонки очень популярны в местах, где выпадает много снега. Заслонки обычно немного более долговечны, чем вышеупомянутые верхние части дымохода, и их можно регулировать, что действительно предпочитают некоторые домовладельцы.

Прочная конструкция, которая обычно изготавливается из определенного типа металла, может выдержать более сильный снегопад по сравнению с дождем и, таким образом, отлично справляется с защитой вашего дома от влаги.

Дымоходные заслонки регулируются с помощью люка или заслонки, которая может открываться под разными углами или полностью закрываться. Некоторые люди предпочитают закрывать заслонку до тех пор, пока они не отправятся топить дровами.

Это вполне приемлемо, если вы не забудете открыть заслонку перед тем, как начнете сжигать топливо. Если нет, ваш дом сразу же начнет сильно дымиться.

Заключение. Как защитить дымоход от дождя

Использование камина во время дождя вполне допустимо, особенно если вы вложили средства в дымоходную заглушку, кожух или заслонку.

Вы также можете сделать дополнительный шаг, чтобы сохранить водонепроницаемость дымохода, нанеся водоотталкивающие средства на внешнюю кладку. Водоотталкивающие средства на дымоходах хороши, если это не герметик для кирпичной кладки.
