Зонт на дымоход своими руками чертежи: как сделать зонт на дымоход

Содержание

как сделать зонт на дымоход

Содержание статьи

Какие бывают зонты на трубу дымохода или вентиляции, как изготовить своими руками

Трубы, расположенные на крышах старинных домов, довольно часто имеют изящное архитектурное украшение, которое прикрывает дымоход и регулирует дымоотвод. Это защитное приспособление называется дымником или зонтиком и имеет множество моделей, среди которых можно встретить настоящие произведения искусства. Для тех, кто является обладателем печи, камина или бани, есть возможность своими руками изготовить такое полезное и функциональное украшение, как зонт на трубу дымохода.

Особенности приспособления и его назначение

Важной частью отопительной системы является дымоход, независимо от места отведения дыма, будь это печь или газовый котел. Чаще всего в роли дымохода выступает труба, имеющая выход на крышу. Не закрытый дымоход очень быстро перестает выполнять свои функции, поэтому ему нужна такая защита, как зонтик на трубу дымохода.

Помимо защитной функции зонтик имеет следующее предназначение:

Фиксирует и укрепляет кирпичную или каменную кладку.
Предотвращает разрушение верхней части трубы.
Отводит конденсатные образования и излишки влаги.
Делает законченным внешний вид трубы и всей кровли.

Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: “Какой оголовок трубы дымохода сделать и как его установить”). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы. Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

Разновидности дымников

Даже выполняя одну и ту же функцию, зонтик для трубы дымохода может иметь совершенно разную форму. Все зависит от стиля строения, материала, используемого для изготовления зонта и функциональных особенностей. Например, крышу здания, выполненного в силе модерн, может украсить плоский зонтик, имеющий строгую геометрическую форму, а кровлю усадьбы в русском стиле украсит дымник с изящной резьбой.

Самыми распространенными считаются следующие виды зонтиков на трубу:

Колпак, выполненный в форме цилиндра или конуса.
Флюгарка с четырьмя или шестью скатами.

Плоский зонтик, у которого отсутствует дополнительное оформление.
Дымник с флюгером или фигурой животного.
Флюгарка, оснащенная дверкой или крышкой.

В большинстве случаев защитный козырек, включая зонт на вентиляционную трубу, делают из стальных листов с оцинкованным или полимерным покрытием, способным защитить материал от ржавчины (прочитайте также: “Как сделать и установить грибок на трубу вентиляции – правила устройства”). Также может использоваться медь, чугун или алюминий. Главным качеством используемого материала являются повышенные прочностные характеристики, а также устойчивость к резкой смене температуры и повышенной влажности.

Сооружение зонта на дымоходную трубу – процесс не сложный. Главное – иметь фантазию и необходимый материал. Однако очень часто возникает вопрос, как сделать зонтик на трубу своими руками. Правильно подойдя к процессу, можно получить красивую конструкцию, которая преобразит внешний вид всего строения в лучшую сторону.

Как сделать зонт: заготовка материала

При отсутствии необходимого опыта в работе с металлом лучше всего сделать выкройку оголовка из листа бумаги, а потом перенести чертеж на металл. При этом стоит помнить, что стальной лист резать сложнее, чем бумагу, поэтому рекомендуется использовать минимальное количество ажурных элементов.

Чтобы изготовить простой, без лишних украшений, зонт на трубу вентиляции, нужно приготовить следующее:

Лист из оцинкованной стали.
Профильные металлические уголки.
Крепежные элементы.

Предварительно выполняют замеры трубы, так как оголовок должен немного покрывать ее края. Это предотвращает попадание воды внутрь дымохода. Читайте также: “Как устанавливать вентиляционные трубы на крышу – детальная инструкция”.

Выбор геометрии зонта на трубу

Самая простая конструкция зонтика – четырехгранная пирамида. Для ее изготовления необходимо согнуть прямоугольный стальной лист по обеим диагоналям. В результате получится миниатюрная копия традиционной четырехскатной крыши. Однако крепление стоек к такому козырьку может вызвать некоторые затруднения, например, использование дополнительных уголков и отверстий.

Можно выполнить более простой дымник аналогичной формы, делая минимальное количество сгибов и разрезов.

Процесс изготовления

Размеры, снятые с трубы, копируют на металлический лист и вырезают полученный прямоугольник. Для проверки размеров нужно согнуть заготовку дугой и проследить, чтобы отверстие в трубе было полностью закрыто. В каждом из четырех углов прямоугольника необходимо высверлить маленькие отверстия и прикрепить заготовленные металлические уголки, которые сыграют роль стоек. Зонтик простой формы можно считать готовым. Читайте также: “Как сделать искрогаситель на трубу – принцип работы и способы монтажа”.

Теперь необходимо закрепить изделие на трубе, используя два способа:

Сооружая проволочный каркас на металлической трубе.
Вживляя в кирпичную кладку дымоходной трубы обыкновенные гвозди.

При желании можно декорировать самодельные колпачки на трубы, здесь фантазия мастера не имеет границ. Самым простым способом является красивое оформление краев дымника: методом волнообразной обрезки или с помощью разрезов и подгибания лепестков.

Таким образом, уделив время на изготовление зонтика, можно продлить эксплуатационный срок дымоходной трубы, а кровле придать законченный вид.

Зонт на дымоход: принцип действия, изготовление колпака на трубу своими руками

Закончилась постройка бани, но иногда создается впечатление, что в конструкции чего-то не хватает. И только глядя на дымоход, многие понимают, что не хватает самого впечатляющего элемента – колпака.

Но для начала нужно определить, для чего он нужен, кроме украшения, и не повредит ли эта конструкция тяге. Вот тут и начинается самое интересное.

На первый взгляд, колпак на дымоход предназначен для его защиты от попадания в него посторонних предметов, атмосферных осадков, птиц и мусора.

С точки зрения пожарной безопасности эта конструкция должна помочь, ведь мусор в системе дымоотведения при растопке печки может загореться.

В забитом опавшими листьями дымоходе однозначно снизится тяга. Но это может случиться и из-за наличия зонтика на трубе.

Важно! Зонты, колпаки и другие конструкции снижают тягу, а могут и вызвать явление обратной тяги.

Что говорит законодательство

Для того чтобы точно разобраться в этих вопросах, мы обратились к нормативным документам, и выяснили, что СНиП 2.04.05 категорически запрещает установку зонтов на дымоходах.

Но на основании СНиП 41-01-2003, где сказано: п. 6.6.14 – оголовки дымоотводящих систем нужно защищать от осадков, при условии, что колпаки и другие конструкции не должны мешать свободному выводу дыма.

Принимаем решение – ставить!

Защита на систему дымоотведения: польза или вред?

Разобраться со всеми требованиями законодательства и совместить их со своими потребностями и советами специалистов практически нереально. Тогда будем действовать логически: если есть ветер, то в правильно сконструированном прогретом дымоходе есть тяга.

Зонт на дымоход уменьшает пространство между оголовком и колпаком. При уменьшении этого расстояния скорость прохождения воздушных потоков над оголовком увеличится, а значит, и возрастет разряжение. Это только усилит тягу.

Если ветра нет, то тяга образуется из-за разницы давлений между выходом трубы из печи и ее оголовком.

Эти размышления верны только в том случае, если система дымоотведения сконструирована правильно и расстояние между оголовком дымохода и колпака не слишком маленькое.

Выбор защиты

Зонты могут называться по-разному: колпак, дымник, флюгарка, грибок, зонтик. Но суть у всех одинакова.

Нужно определиться, какие виды зонтов на дымоход существуют, каковы их форма и функциональность.

Колпак на дымовую трубу 4-скатный (флюгарка).
Зонт на дымоход.
Колпак (2-скатный) со щипцовой крышей.
Колпак на оголовок трубы с плоским навершием.
Флюгарка с открывающейся крышей.
Колпак с установленным флюгером.

Из всего многообразия нужно выбрать именно такой, который будет наиболее эффективно защищать трубу от мусора и атмосферных осадков, и сам не будет подвергаться коррозии.

При выборе нужно обратить внимание на размеры конструкции. Если прогадать с размерами и зонтик на трубу дымохода приобрести большего сечения, чем нужно, то есть возможность, что установка его станет затруднительной и в итоге он будет слишком опущен. А это грозит возникновением обратной тяги.

Материал для эффективной защиты

К зонту на дымоход предъявляются очень серьезные требования по качеству материала, из которого он изготовлен, ведь на него круглогодично будут воздействовать всевозможные атмосферные явления с одной стороны и раскаленные горячие газы – с другой.

Наиболее популярными материалами для изготовления зонта на дымоход являются:

Нержавейка . Замечательный материал для покупного колпака. Если изготавливать из нержавейки колпак своими руками, то можно столкнуться с трудностями вырезания заготовок, так как этот материал довольно прочный.
Медный лист . Мягкий материал, который продемонстрировал наилучшие показатели стойкости против влаги и повышенных температур. Но стоимость защитного зонта из этого материала немалая.

Оцинкованный лист . Он мягкий, хорошо гнется и режется, имеет неплохие антикоррозийные свойства. Сделать из него колпак на дымоход или зонт самой замысловатой конструкции сможет практически любой домашний мастер. Все эти материалы имеют как достоинства, так и недостатки, но изготавливать или покупать такую конструкцию из других материалов специалисты не рекомендуют.

Как самостоятельно изготовить защиту на оголовок трубы

Как мы уже говорили выше, сделать своими руками хороший зонт для дымовой трубы сможет практически любой человек, который знаком с азами черчения и умеет держать в руках инструмент. И прежде всего нужно определить форму будущего изделия.

Если дымоход кирпичный, то форма защиты будет квадратная или прямоугольная, а если дымоход имеет круглое сечение, то делать нужно зонт такой же формы.

Мы рассмотрим изготовление простейшего круглого колпака.

Для этого вам потребуется инструмент:

Линейка и циркуль. Если своих нет, можно попросить их у школьников.
Ножницы по металлу.
Маркер, лучше на спиртовой основе, чтобы не размазывался по материалу.
Дрель со сверлом.
Заклепочная машинка.
Хомут, имеющий диаметр дымохода.

Из материалов вам нужно будет приобрести лист оцинковки и заклепки на заклепочный пистолет.

Делаем чертеж. Он состоит из 3 полос, каждая имеет 20 см в длину и 2 см в ширину, и круга, диаметр которого будет на 10-15 см больше внешнего диаметра дымовой трубы. От центра круга до его края проводим линию радиуса, после чего от центра круга проведите вторую линию, образующую сегмент с углом в 30⁰-45⁰.
Переносим чертеж на лист оцинковки и вырезаем детали с помощью ножниц по металлу. Соблюдайте технику безопасности. Пользуйтесь защитными перчатками.
Вырежьте сегмент из круга и сверните заготовку конусом. В месте нахлеста просверлите несколько отверстий и скрепите заготовку заклепками.
С внутренней части конуса приложите полосы стойки с трех сторон и закрепите их заклепками.
Установите на оголовок трубы изготовленную защиту и зафиксируйте ее на трубе хомутом. Следите за тем, чтобы расстояние между оголовком дымохода и краем зонта было не менее 10 см.

Правильно изготовленный колпак защитит материал дымохода, увеличит тягу и станет прекрасным украшением вашей постройки, будь то частный дом или небольшая баня.

Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее атмосферных осадков, мусора, проникновения в дымоход птиц.
Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода.

Чтобы сделать долговечный колпак для трубы дымохода используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

какой лучше, как сделать зонтик на дымоход или вентиляционную трубу, колпачки на вентиляцию

Содержание:

Особенности приспособления и его назначение
Разновидности дымников
Как сделать зонт: заготовка материала
Выбор геометрии зонта на трубу
Процесс изготовления

Особенности приспособления и его назначение

Помимо защитной функции зонтик имеет следующее предназначение:

Фиксирует и укрепляет кирпичную или каменную кладку.
Предотвращает разрушение верхней части трубы.
Отводит конденсатные образования и излишки влаги.
Делает законченным внешний вид трубы и всей кровли.

Основная часть конструкции – оголовок, выполненный в свободной форме и имеющий опущенные вниз края (прочитайте: «Какой оголовок трубы дымохода сделать и как его установить»). В качестве дополнительных конструктивных элементов выступают: капельник, устройство, предназначенное для сбора конденсата, и фиксирующие элементы. Капельник не является обязательным элементом, но его отсутствие приводит к сокращению эксплуатационного срока, так как под воздействием влаги кладка разрушается, а на металлических частях может появиться коррозия. По этой же причине рекомендуется установить дополнительную защиту в виде сетки.

Разновидности дымников

Самыми распространенными считаются следующие виды зонтиков на трубу:

Колпак, выполненный в форме цилиндра или конуса.
Флюгарка с четырьмя или шестью скатами.
Плоский зонтик, у которого отсутствует дополнительное оформление.
Дымник с флюгером или фигурой животного.
Флюгарка, оснащенная дверкой или крышкой.

В большинстве случаев защитный козырек, включая зонт на вентиляционную трубу, делают из стальных листов с оцинкованным или полимерным покрытием, способным защитить материал от ржавчины (прочитайте также: «Как сделать и установить грибок на трубу вентиляции – правила устройства»). Также может использоваться медь, чугун или алюминий. Главным качеством используемого материала являются повышенные прочностные характеристики, а также устойчивость к резкой смене температуры и повышенной влажности.

Как сделать зонт: заготовка материала

Чтобы изготовить простой, без лишних украшений, зонт на трубу вентиляции, нужно приготовить следующее:

Лист из оцинкованной стали.
Профильные металлические уголки.
Крепежные элементы.

Предварительно выполняют замеры трубы, так как оголовок должен немного покрывать ее края. Это предотвращает попадание воды внутрь дымохода. Читайте также: «Как устанавливать вентиляционные трубы на крышу – детальная инструкция».

Выбор геометрии зонта на трубу

Можно выполнить более простой дымник аналогичной формы, делая минимальное количество сгибов и разрезов.

Процесс изготовления

Размеры, снятые с трубы, копируют на металлический лист и вырезают полученный прямоугольник. Для проверки размеров нужно согнуть заготовку дугой и проследить, чтобы отверстие в трубе было полностью закрыто. В каждом из четырех углов прямоугольника необходимо высверлить маленькие отверстия и прикрепить заготовленные металлические уголки, которые сыграют роль стоек. Зонтик простой формы можно считать готовым. Читайте также: «Как сделать искрогаситель на трубу – принцип работы и способы монтажа».

Теперь необходимо закрепить изделие на трубе, используя два способа:

Сооружая проволочный каркас на металлической трубе.
Вживляя в кирпичную кладку дымоходной трубы обыкновенные гвозди.

Колпак на дымоход (зонт на трубу, козырек) своими руками

Краткое содержание

1 Колпаки на дымоход
2 Функции колпака
3 Разновидности зонтов
4 Причины поломок и неэффективной работы
5 Самостоятельное изготовление и установка зонта — пошаговая инструкция
6 Учимся делать замок
7 Видео: Как сделать колпак флюгарку дымник

Колпаки на дымоход

Дымовая труба, научное название которой дефлектор, венчает на себе металлический зонт (колпак, оголовок), который чаще всего изготавливают из обычной жести, в редких случаях изделие может быть из меди. Колпак на дымоход состоит из двух частей.

Виды дымников

Сделать его своими руками хорошему жестянщику не составит никакого труда, от силы — полдня работы, при условии, что есть все необходимые принадлежности и инструменты: лекало, молотки, клепки, набойки, металлический конус и уголок и т. д. Оголовок в первую очередь способствует созданию нормальной тяги, и его функцию в системе отопления трудно переоценить.

Функции колпака

Правильно одетый колпак на трубу дымохода способен увеличить тягу, в результате усиливается горение топлива, что способствует хорошему прогреву жилища. Еще одна функция, которую выполняет зонт— это препятствие попадания осадков внутрь трубы, также, если грамотно вставлена металлическая сетка, то в дымоход не будут залетать листья, и не устроят гнездо птицы в летнее время. Тем самым можно резюмировать две основные функции оголовка:

Увеличение тяги, КПД.
Защита трубы от осадков и загрязнения.

Важно! Следует отметить, что в эффективности любого дымохода главную роль играет длина канала, то есть, чем длиннее и извилистее система, тем лучше будет тяга.

Разновидности зонтов

Виды колпаков

Каждый дымоход должна иметь капельник, который защищает от воды печную трубу (ее наружную сторону), он также препятствует обледенению в зимнее время. Капельник можно сделать своими руками, что предотвратит разрушение кладки, он незаменим, особенно зимой. Капельником называет нижние части крепления зонта на трубе, их можно заранее отбить под некоторым углом, чтобы вода стекала только с определенного места, а не попадала на стенки трубы.

Разновидностей колпаков для дымохода много, если делают зонт своими руками, то получаются оригинальные красивые вещи. В конце статьи будет рассказано, как делают замки, то есть соединяют части конструкции, тогда, включив воображение, вы сможете своими руками собрать и сбить хороший колпак на трубу дымохода. Оголовок может представлять собой четыре ската, два ската и два торца, он может быть похож на обычный зонт с тремя-четырьмя креплениями.

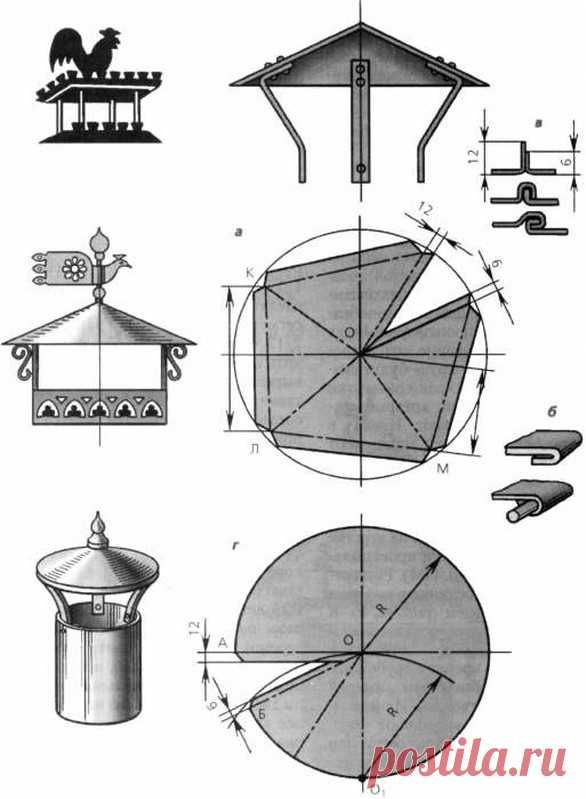

Чертеж двускатного дымника

Также есть полукруглые оголовки с плоскими торцами, которые крепятся к верхней части трубы по периметру, за счет прямоугольного стягивающего зажима (юбка), к которому крепится сам оголовок на четырех жестких профилях.

Изготовление колпаков может быть заводским, что является гарантом качества, также производители делают оголовки по заказу, это может быть эксклюзивный образец, что придает внешнему виду дома особый шарм.

Причины поломок и неэффективной работы

Главной причиной поломок зонта является сильный ветер, и еще при неправильном угле скатов в заснеженных районах, это часто бывает снег. Снег просто может свалить оголовок вместе с трубой.

Причиной неэффективной слабой тяги может также служить низовой ветер, который образует вихри внутри зонтика, в результате ухудшается тяга и может происходить задымление помещения. В таких случаях можно установить обратный конус, который делается чуть меньше основного, и монтируются вершиной вниз. Принцип его работы — рассечение потоков воздуха и выведение дыма наружу.

Флюгарки самостоятельно из листового металла [ads-mob-1][ads-pc-1]

Еще одной причиной плохой тяги может быть несоблюдение правил – входа и выхода. Специалисты рекомендуют не делать слишком большой диаметр трубы, также известно, что лучшая тяга бывает тогда, когда входной и выходной проемы одинаковы. То есть, как на дымаре у пчеловода — входное отверстие для воздуха полностью совпадает с подающим дым.

Правильная организация системы печи, в том числе грамотно установленный колпак на дымоход — это, во-первых, безопасность людей и помещения, во-вторых, эффективная работа отопления.

Самостоятельное изготовление и установка зонта — пошаговая инструкция

Чтобы начать работу по изготовлению зонта своими руками, сначала нужно измерить диаметр трубы. Если труба круглая, то делайте хомут. Все можно сделать из обычной оцинкованной жести.

Вырежьте полоску из жести 7-8 см шириной, длина зависит от диаметра трубы, делайте с запасом, отрезать всегда можно, нежели нарастить.
Выставите на штангенциркуле 1 см, и прочертите по краям полосы.
Пробейте молотком на углу рельсы по начертанным полоскам, чтобы легче и ровнее впоследствии согнуть. Схема дымника
Выставляйте по метке полосы на углу рельсы и простучите, сделав прямой угол, а потом, полностью завернув, окончательно пробейте. Делайте по очереди каждую сторону.
Таких деталей сделайте четыре штуки.
Сделайте из бумаги круглое лекало больше вашей трубы на 15 см, прочертите по центру линию, вырежьте из него минимум 45 градусов. По лекалу отрежьте жесть для зонтика.
Если вы не умеете делать замок, то склепайте в двух-трех местах зонтик. Таким же образом присоедините к нему три усиленные полоски, внизу которые нужно согнуть.
Из оставшейся полоски делаем обычный хомут, высверливаем отверстия для болта, крепим к нему зонтик, и колпак на дымоход готов к установке. Таблица характеристик дымника

Учимся делать замок

Когда работаешь с жестью, часто приходится соединять разные детали, бывает, что сварка не совсем подходит: может прожечь тонкую жесть, а если заклепать, то соединение может пропускать воду. В таких случаях только крепить замком. Своими руками можно сделать два вида замка — это обычный и обратный замки, они принципиально похожи, отличается только заключительное действие — в последнем варианте происходит наоборот. Как сделать обычный замок?

Замки для соединения жести

Выше было указано, что нужно пробить край полосы 1 см, – на замок делаем также, но берем 6-7 мм. Края, которые нужно соединить, пробиваем и делаем прямой угол. Делаем еще одно действие – пробиваем углы еще раз внутрь, но не до конца, а так, чтобы части без проблем зашли и соединились. Дальше просто простукиваем место соединения, особенно «выделяем» сам замок, то есть пробиваем края, так он будет крепче и красивее выглядеть.

Если соблюдать все описанные действия, то можно без особых проблем своими руками сделать отличный козырек на дымоход.

[ads-pc-2][ads-mob-2]

Видео: Как сделать колпак флюгарку дымник

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Заглушка на трубу дымохода своими руками

Пин

Твитнуть

Отправить

Такая простая вещь как дымоход поднимает много вопросов: быть, как сделать козырек своими руками и вообще нужно ли его устанавливать? Обсуждение и споры на эту тему занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Попробуем решить эти проблемы самостоятельно, начав с необходимости установки защитного колпака.

Зонт дымоход – плюсы и минусы

В пользу установки разнообразных колпаков (другие названия – грибок, зонт, флагар, дымоход) на наконечники дымоходов говорят следующие аргументы:

зонт частично закрывает устье от задувания ветром и, таким образом, снижает вероятность опрокидывания;
дымосборник служит защитой от попадания мусора и влаги в виде осадков;
если применить сетчатую конструкцию, то внутри дымохода не смогут гнездиться птицы;
средство продлевает срок службы наконечника кирпичной трубы, разрушаемого ветром, дождем и снегом;
с декоративными элементами дополняет архитектурный стиль здания.

Примечание. При составлении списка мы не учли недостоверную информацию рекламодателей. Утверждения о том, что зонты увеличивают тягу в дымоходах и повышают КПД котлов – чистейший вымысел.

Теперь рассмотрим контраргументы. Главный отрицательный момент – козырек на дымоход в виде грибка встает на пути продуктов горения. То есть препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это означает, что дымоходный зонт не увеличивает тягу, а, наоборот, уменьшает ее.

Второй минус от использования насадок неоднократно подтверждается печальной статистикой. Дело в том, что одним из продуктов сгорания углеводородов являются водяные пары, уходящие в атмосферу с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с низкой температурой (до 120°С). Поднимаясь по трубе, они охлаждаются, затем соприкасаются с металлом колпака.

Водяной пар моментально конденсируется и замерзает при минусовой температуре, из-за чего на зонте образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате отходы попадают в помещение и отравляют жителей дома. Есть и другие аргументы против монтирующихся грибов:

В современных круглых дымоходах птицам негде поселиться, поэтому закрывать их сеткой не нужно.
Грамотно сконструированный газоход имеет в нижней части сборник конденсата со сливом, куда вода, поступающая в трубу в виде осадков, будет безопасно стекать.
Тонкие оцинкованные колпаки, устанавливаемые на дымоходы твердотопливных котлов и печей, прогорают через 3-5 лет из-за постоянного контакта с газами высокой температуры (150-200°С). Необходимо поставить отражатель из нержавейки, что удорожает изделие.

Стоит ли надевать колпак — рекомендации

Относительно установки зонтов на дымоходы нормативными документами разных стран выдвигаются различные требования. Например, в европейских странах форсунки разрешено монтировать только на вентиляционные каналы, а на дымоходы категорически запрещается. В Украине нельзя ставить заглушки на трубы, подключенные к газовым котлам. Прямого запрета в РФ и Белоруссии нет, но формулировка СНиП весьма расплывчата:

«Дефлекторы, зонты и другие насадки в дымоходах не должны препятствовать свободному выходу продуктов горения».

Предлагаем подойти к вопросу с точки зрения безопасности и практичности, а уже потом думать о красоте. Перед тем, как изготовить и поставить колпак на дымоход, учтите следующие рекомендации:

Круглые стальные трубы, выводящие дым от высокоэффективных котлов с КПД более 85%, нельзя закрывать традиционным грибком. Используйте конусную насадку в виде открытой насадки, которая не обледенеет в любой мороз.
Кирпичный дымоход без вкладышей, подключенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки со сквозной трубой, как это сделано на фото.
Допускаются зонты на вертикальных каналах от печей и котлов ТТ. Чтобы железный козырек долгое время выполнял защитную функцию на дымоходе, предусмотрите внутри пластину из нержавеющей стали.
На дымоходные блоки из кирпича, оснащенные боковыми форточками, очень желательно монтировать фронтонные или вальмовые колпаки. Цель – закрыть верхнюю часть кладки от осадков и ветра, не задевая дымоходные отверстия по бокам.

Для защиты кирпичного блока, где вытяжка и дымоходы открыты сверху, закажите или изготовьте короб с несколькими сквозными трубами, вставляемыми в эти каналы. Сверху на вентиляционные выводы поставьте обычные грибы, а на газовые конусные насадки, как показано на фото.

Как сделать козырек на дымоход

В первую очередь необходимо узнать внешние размеры изголовья, где планируется крепление зонта, а затем набросать от руки эскиз с изображением будущей конструкции . Для его разработки используйте простые правила:

размеры или диаметр изделия должны быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
Угол наклона скатов — от 30 до 45°;
минимальная высота от среза дымохода до грибка 100 мм, как показано на чертеже.

Кроме традиционного зонта есть и другие варианты конструкции — дефлектор и вращающийся флюгер — «скрытность». Первый позволяет реально увеличить тягу за счет давления ветра, создающего разрежение внутри цилиндрического корпуса, где выходит дымовой канал. Но в безветренную погоду это устройство не только теряет свои преимущества, но и ухудшает тягу в трубе, создавая повышенное сопротивление на выходе продуктов сгорания.

Для справки. Такой же эффект создают поворотные сферические форсунки, пример которых показан на картинке.

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «скрытным» из-за способности поворачиваться на ветру. Если бы не высокая цена и сомнительная надежность подшипника, он был бы идеальным колпаком для любого круглого дымохода, так как успешно защищает устье от задувания и осадков.

Для изготовления дымоходных козырьков используются различные материалы – листовая сталь с цинковым и полимерным покрытиями, нержавеющая сталь и даже медь. Для изготовления заглушки на трубу своими руками рекомендуем первые 2 варианта – оцинкованный или окрашенный металл толщиной не менее 0,5 мм.

Изготовление простого круглого грибка

Для выполнения этой работы вам понадобятся обычные инструменты — ножницы по металлу, дрель, молоток и заклепочный инструмент. Определив необходимый размер гриба, действуйте в таком порядке:

Вкрутите 2 самореза в деревянную планку на расстоянии равном радиусу изделия плюс 15 мм. Приобретите импровизированный циркуль, с помощью которого наметьте на металле центр круга и начертите его контур.
Вырежьте ножницами заготовку, а затем начертите сектор с длиной дуги около 120 мм (рисунок напоминает первый кусок круглого торта).
Вырежьте этот клин, а затем с усилием совместите внешние края круга и закрепите их в тисках.
По получившемуся шву просверлите 3 отверстия и соедините концы детали заклепками или винтами М4 с гайками. Верх флайбота готов.

Зонт двускатный прямоугольный

Для изготовления такого рода кепок целесообразно использовать станок — гибочный станок или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, слегка постукивая по металлу резиновым молотком по деревянному бруску.

Как и в предыдущем варианте, первым делом снимают наружные размеры кирпичного дымохода, а затем рассчитывают и зарисовывают выкройку, как показано на чертеже. Вот формулы определения длин сторон элементов в зависимости от исходных размеров трубы и высоты флайборда.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше всего сделать в виде Z-образного профиля с углами 90°, который впоследствии «садится» на макушку. Затем эти профили соединяются в прочный каркас с помощью заклепок.

Сделать заглушку на трубу своими руками относительно просто — нужно вырезать металл по чертежу, согнуть по пунктирным линиям и соединить детали заклепками. В качестве жестких стоек предлагается брать готовые уголки из окрашенного металла толщиной 0,5-0,7 мм. Как происходит сборка двухскатного лобового стекла и козырька в виде крышки с проходом трубы, наглядно показано на видео:

Вывод

Как вы уже наверное успели заметить, для изготовления круглого и прямоугольного колпака дымохода не нужно быть мастером жестяных работ. Достаточно иметь желание, запастись терпением и временем, чтобы сэкономить на покупке этой нехитрой детали. Для тех, кого не интересуют традиционные конструкции грибков, предлагаем посмотреть свежее видео по самостоятельной сборке флюгера – «скрытке».

Пин-код

Твитнуть

Отправить

Посмотреть видео: Установка заглушки дымохода (октябрь 2022 г.).

8 Лучшие заглушки для камина

Заглушки для камина бывают разных форм, но все они имеют одну общую черту: они сохраняют тепло в вашем доме, не пропуская холодный воздух.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 9

Image Source/Getty Images

Использование ограничителя сквозняка для камина

Камин является огромным источником сквозняков из-за холода снаружи. Дымоход может действовать как аэродинамическая труба, даже когда заслонка закрыта, всасывая холодный воздух в ваш дом через отверстие для камина.

Ограничитель тяги для камина — эффективный способ предотвратить это. Независимо от того, используете ли вы воздушный шар дымохода, тканевый блокиратор тяги, стеклянные двери или даже создаете свою собственную декоративную крышку, пробка для камина сохранит тепло в вашем доме и снизит затраты на электроэнергию.

Прежде чем принять решение о покупке или изготовлении пробки для камина вручную, ознакомьтесь со списком доступных пробок .

2 / 9

через amazon.com

Тканевые заглушки от сквозняков

Тканевые заглушки от сквозняков, купленные в магазине или сделанные вручную, — длинные прямоугольные тканевые трубки, наполненные мягким податливым наполнителем — это стильный и простой способ блокировать сквозняки, просачивающиеся через щели. и зазоры в основании каминных дверок, экранов и вставок. Они даже блокируют дым.

Купить сейчас

3 / 9

через amazon.com

Стеклянные дверцы

Установка стеклянных дверок в передней части мартеновского камина может почти удвоить тепловую эффективность камина. Стекло не только препятствует проникновению холодного воздуха в помещение, но и обеспечивает защитный барьер для детей и домашних животных. Многие стили распашных дверей из закаленного стекла оснащены магнитными защелками, которые удерживают их плотно закрытыми.

Купить сейчас

4 / 9

via christywalkercreations.com

Крышки вентиляционных отверстий

Если в вашем камине есть сетчатые дверцы или вставка, известно, что вентиляционные отверстия в верхней и/или нижней части рамы могут просачиваться в шторм. Установка магнитной крышки вентиляционного отверстия камина над этими вентиляционными отверстиями — это разумное решение, которое останавливает холодный воздух на пути.

Купить сейчас

5 / 9

через homedepot.com

Заглушки для камина

Заглушки для камина (также известные как блокираторы дымохода, подушки для дымохода, пробки для дымохода и шар для дымохода под торговой маркой) — это недорогой способ заглушить сквозняки, когда камин не используется. Изготовленные из надувного уретана или пеноматериала, вырезанного по размеру, они плотно прилегают к заслонке, чтобы уменьшить охлаждающий эффект сквозняка холодного воздуха внутри вашего дома.

Купить сейчас

6 / 9

via amazon.com

Заглушки для дымоходов

Помимо защиты от дождевой воды и надоедливых диких животных, проникающих в ваш дом через отверстие для дымохода, добавление подпружиненной или фиксируемой крышки дымохода устраняет бурные нисходящие потоки. Воздухонепроницаемая регулируемая крышка помогает повысить эффективность камина, экономя при этом деньги, которые в противном случае ушли бы в дым!

Купить сейчас

7 / 9

через plowhearth. com

Одеяла для камина

Если в вашем доме есть кирпичный дровяной камин, подумайте о покупке покрывала для камина. Эта огнеупорная крышка очага из углеродного волокна крепится к металлическому экрану с помощью сильных магнитов. Он эффективно защищает от проникновения холодного воздуха и отвода тепла в атмосферу, пока вы крепко спите.

Купить сейчас

8 / 9

Андреас фон Айнзидель/Getty Images

Запечатайте свой камин навсегда!

Устали бороться со сквозняками, которые увеличивают расходы на отопление, когда вы годами не пользовались камином? Почему бы не закрыть камин навсегда?

Начните с тщательной очистки дымохода и закрытия крышки дымохода на крыше. Далее закройте заслонку, вставьте изоляцию в дымоход и закрепите ее. Теперь добавьте комнатные растения, книжные полки или полностью обложите пространство кирпичом. Теперь у вас есть искусственный камин без суеты.

9 / 9

BWFolsom/Getty Images

Съемная крышка, сделанная своими руками

Один из лучших способов перекрыть сквозняки от камина, особенно если он не будет использоваться какое-то время, — это создать декоративную съемную крышку, которую вы может входить и выходить. Вырежьте двухдюймовый пенопласт по форме отверстия; вычтите от 1/8 до 1/4 дюйма со всех сторон, чтобы оставить место для обертывания материалом. Вы можете накрыть пенопласт уютным одеялом или забавной тканью, чтобы соответствовать вашему декору.

Первоначально опубликовано: 08 октября 2020 г.

Тони ДеБелла

Тони ДеБелла — автор статей о культуре и образе жизни, эксперт по обзорам и энтузиаст «сделай сам», освещающий все: от вредителей до покраски и беседок для бассейнов. Находясь в средневековом городке на холме в центральной Италии, Тони не документирует свои путешествия по Европе, а ухаживает за своим садом или оттачивает игру в теннис на грунтовом корте.

Вытяжной колпак: конструкция и особенности монтажа

Комплектующие для кровли представлены, в большинстве случаев, металлическими или современными пластиковыми изделиями.

Такие элементы используются в местах стыков кровли, а также закрывают стыки и торцы, что придает конструкции дополнительную прочность и защищает ее от разрушительного воздействия влаги.

К категории дополнительных элементов также относятся дымовые зонты , являющиеся неотъемлемой частью как стальных дымоходов, так и классических кирпичных дымоходных систем.

Зонт каминный — что это такое и зачем нужен

Зонт защитный — это верх колпака, который по внешнему виду может представлять собой конус, пирамиду, полукруг или другие более сложные конструкции и формы.

Зонт, устанавливаемый на дымоход, выполняет следующие функции:

предотвращает попадание атмосферной воды или снега в дымоход … Побочным эффектом сильных дождей является накопление большое количество влаги в дымоходе, вызывающее уменьшение естественной тяги воздуха;
обустройство кирпичного дымохода зонтом предотвращает разрушение материала , а наличие специальных канавок позволяет своевременно отводить весь скапливающийся конденсат;
наличие дымоходного зонта не позволяет проникнуть в дымоход насекомым, животным и птицам, листьям и другим предметам, разносимым порывами ветра.

Зонты для камина

ВАЖНО!

Также нужно помнить, что при использовании зонта заметно улучшается тяга, а стандартные показатели повышения этого уровня этого параметра составляют примерно треть от общего объема.

Зонт не препятствует выходу дыма с продуктами горения только при правильном выборе такого приспособления … Например, в районах с сильным снегопадом целесообразно использовать доборные элементы с большим углом наклона для беспрепятственного таяния снежной массы.

Какие задачи выполняет защитный зонт?

Установка зонта на дымоход помогает поддерживать отопительную систему в оптимальном режиме, предотвращает преждевременное старение дымохода, улучшает циркуляцию воздуха в доме.

Заглушки и заглушки на трубы предназначены для следующих целей:

закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к скоплению большого количества воды в дымоходе, что способствует уменьшению тяги и, соответственно, падению КПД системы отопления;
защищают материал трубы от повреждений путем отвода скопившегося конденсата благодаря наличию специальных канавок;
не допускают попадания в трубу насекомых и птиц, служат препятствием для листьев и веток с деревьев;
выполняют декоративную функцию. Они придают крыше законченный вид, особенно если в конструкции есть элементы художественной ковки.

Внимание! С помощью зонта можно решить одну из проблем сырости в доме или бане. Если дымоход подвергается воздействию всех ветров и дождей, попавшая в него влага проникает в помещения. В результате стены и полы поражаются грибком, в воздухе появляется неприятный запах.

Некоторые виды колпаков предназначены для создания разреженной среды в верхней части трубы. Благодаря этому достигается улучшение тяги в дымоходе, быстрее удаляется лишняя влага, отработанный воздух и продукты горения.

Рекомендуем ознакомиться: Зачистка для труб армированных пропиленом

Чем отличается зонт от флюгера, колпак, оголовок и дымоход

Дымоход, флюгер, колпак, зонт и голова — довольно простые и проверенные временем защитные конструкции для выхода воздуха на крышу … Стальные, медные, алюминиевые, пластмассовые и титано-цинковые доборные элементы, при правильном устройстве, эксплуатируются уже десять, а иногда и более лет, обеспечение комфортного и безопасного проживания:

колпаки — общее название элементов, препятствующих попаданию атмосферных осадков и посторонних предметов в дымоход, а также несущих декоративную нагрузку;
дымоходы — прямоугольные или квадратные декоративные колпаки, предназначенные для устройства дымоходных и вентиляционных труб;
зонты — представлены колпаками, отличаются простой конструкцией и предназначены для круглых или квадратных труб;
дефлекторы — колпаки для круглых труб, отличающиеся достаточно сложной внутренней конструкцией для увеличения тяги.

Флюгер также относится к категории сложных конструкций. — колпаки вращающиеся, направляющие выходящий дым исключительно в одну сторону, в зависимости от направления ветра.

ПРИМЕЧАНИЕ!

Зонты используются для оснащения круглой или квадратной головы, но современные производители, помимо функциональности, учитывают удобство использования, в том числе и добавление крышки с разделителем дыма.

Чем отличается дымоходный зонт от других защитных устройств

Защитную роль для дымоходов выполняют наряду с зонтами, дымоходами, дефлекторами флюгеров и головкой.

Зонты и дымоходы конструктивно практически не отличаются друг от друга. Оба устройства выполняют декоративную функцию, хорошо защищают вентиляционные каналы от засорения и дождевой воды. Зонты устанавливаются на трубы круглого и квадратного сечения, а дымоходы — преимущественно на трубы прямоугольного сечения.

Дефлектор, предназначенный для круглых труб, имеет более сложную конструкцию. Кольцевой кожух дефлектора обладает особым аэродинамическим свойством: ветер огибает его и создает разреженную атмосферу, что приводит к улучшению тяги.

Самым сложным в изготовлении является флюгер. Изделие представляет собой колпак, вращающийся на подшипнике, способный направлять дым по направлению дуновения ветра. При этом наблюдается эффект увеличения тяги.

Насадка цилиндрическая в виде насадки отличается от зонта тем, что имеет отверстие в верхней части. Предназначены для дымоходов в системах с газовыми и дизельными теплогенераторами.

Виды защиты дымохода и вентиляционной трубы

Классификация видов зонтов обусловлена формой, назначением, а также используемыми при изготовлении материалами.

В зависимости от формы наиболее распространены стандартные конструкции, повторяющие внешний вид четырехскатной крыши, а также разновидности в виде грибовидной головки.

Разновидности могут быть представлены капельницами и дренажными системами, предназначенными для сбора и дальнейшего отвода всей стекающей влаги, а также предотвращения ее попадания внутрь.

Для изготовления грибка или зонта могут использоваться различные цветные или черные металлы, но чаще всего используется оцинкованная прочная сталь.

Дефлекторы также относятся к разновидностям дымового зонта, которые служат очень эффективным искрогасителем.

Внешний вид конструкции и материалы изготовления дымохода «грибок» не оказывают существенного влияния на эксплуатационные показатели, поэтому при выборе потребители должны ориентироваться на финансы и личные предпочтения в декоре.

Зонт на дымоход: какой выбрать или как сделать своими руками?

Добрый день, уважаемый читатель! Каждый из нас сталкивался с дымоходными и вентиляционными системами. Иногда бывает так, что вентиляционная система не справляется с возложенной на нее функцией, тяга недостаточна, что значительно усложняет проветривание помещения. Важным элементом вентиляционной конструкции является колпак для дымохода. В этой статье мы расскажем, для чего он предназначен, какие виды бывают и как правильно установить данное изделие.

Что такое дымоходный зонт и зачем он нужен

Трубный зонт – это устройство, которое располагается наверху трубы дома и выполняет несколько функций. По внешнему виду выделяют следующие основные виды: в форме конуса, пирамиды и полукруга, также есть зонты более сложной конструкции. Устанавливается как на дымоход, так и на вентиляционную трубу.

Имеет несколько основных функций:

Предотвращает попадание атмосферных осадков в дымоход или систему вентиляции. При скоплении влаги внутри дымохода функции тяги воздушной системы снижаются на порядок.
Предотвращает разрушение дымохода. Он значительно увеличивает срок службы трубы, а при правильном обустройстве возможен отвод скопившегося конденсата через специальные канавки.
Защита от мусора. Защищает от попадания в систему листьев, насекомых и других посторонних предметов.
Повышение тяговых свойств. Увеличивает тягу почти на треть.

Несмотря на простоту установки и невысокую стоимость, зонт имеет множество преимуществ. При выборе зонта также следует обратить внимание на то, что его увидят ваши друзья и соседи, поэтому по возможности не забывайте о дизайне.

Чем отличается зонт от флюгера, колпак, насадка и дымоход

Существует несколько видов изделий, которые устанавливаются на трубу. Они различаются по своему строению и принципу действия. Можно выделить основные: зонт, флюгер, колпак, оголовок и дымоход. Мы уже разобрались, что такое зонт, теперь определимся с остальными понятиями.

Флюгер часто является декоративным элементом, в виде птицы или дракона. Флюгер устроен таким образом, что имеет вращающийся элемент, то есть вращается от потоков ветра. Его основное назначение – усиление выхода воздуха из дымохода, то есть увеличение тяги.

Дымоход — в простонародье это любое устройство, украшающее дымоход.

Колпак — это приспособление, которое обычно используется для украшения и защиты горловины трубы, то есть является своеобразным продолжением дымохода. Крепится снаружи к трубе скобами.

Головка

— это устройство самое сложное по своей конструкции. Потому что оголовок – это не просто верх дымохода, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Подголовник довольно сложно изготовить самостоятельно, но в специализированном магазине можно найти большой выбор конструкций.

Как мы с вами видим, каждое устройство имеет свое назначение и функцию. Кроме того, они отличаются друг от друга внешним видом и стоимостью.

Типы вентиляционных колпаков

Трубчатый зонт предназначен для дымоходных и вентиляционных систем. Существует несколько разновидностей кепки в зависимости от ее формы, давайте рассмотрим основные из них.

Круглый

На головку вентиляционной трубы устанавливается круглый зонт. Благодаря своей форме они имеют хорошую защиту от атмосферных осадков, а также дополнительно оснащены сеткой для предотвращения попадания посторонних предметов в систему вентиляции. Такие зонты производятся в основном из стали и меди.

Прямоугольный

В отличие от круглого, имеет квадратную или прямоугольную форму. Устанавливается такой зонт чаще всего на изолированную вытяжную шахту и крепится ниппельным соединением. Входное отверстие также можно защитить сеткой.

Канализационный

Этот тип зонта устанавливается на канализационные трубы и помимо основных функций дополнительно регулирует давление в трубе. Материалом для изготовления является ПВХ, за счет чего он выдерживает до плюс 60 градусов по Цельсию.

При креплении используется раструбное соединение, дополнительно уплотненное резиновым кольцом, во избежание протечек.

Вентиляция

Вентиляционный колпак устанавливается в помещении над плитой или газовым шкафом. Его цель – очистка воздуха в помещении. Для эффективности такой зонт дополнительно оснащен вентилятором и фильтром, что помогает лучше очищать воздух и устранять ненужные запахи.

Вытяжки бывают двух основных типов:

Настенные — устанавливаются и монтируются на стену над источником пара и влаги. Крупногабаритные типы дополнительно крепятся к потолку.
Центральный — устанавливается в помещениях, где есть несколько источников, требующих вентиляции, часто рестораны и кухни общепита.

Дефлектор/колпак

Это особый вид зонта, который устанавливается на верхнюю часть дымохода. Основное его назначение — увеличение тяги в системе. Дефлектор обладает высокими аэродинамическими свойствами и работает по закону Бернулли. Наличие такого зонта на системе вентиляции значительно повысит эффективность тяги.

Как выбрать

Выбирая вытяжку, нужно учитывать функции, для которых она будет предназначена.

При выборе зонта вентиляционного следует обратить внимание на следующие характеристики:

Размеры. Для выбора размера исходите из того, что ширина на 10 сантиметров больше поверхности, на которую он будет устанавливаться.
Температура в помещении. При выборе стоит учитывать температуру паров и газов, поступающих в дымоход. В этом вопросе лучше воспользоваться консультацией специалиста.
Расход воздуха. Этот показатель рассчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и сообщите их специалисту.
Воздушная скорость и сопротивление. Воздухообмен зонта должен составлять от 0,8 до 1,5 метра в секунду. Если показатель скорости будет ниже, это значительно снизит качество работы.

При выборе обращайте внимание в первую очередь на тип зонта, который вам требуется (см. выше), и уже при покупке и изготовлении исходите из этого параметра.

Как крепить

При установке зонта из трубы вам понадобятся крепежные детали, их нужно будет подбирать исходя из выбранной конструкции зонта и толщины дымохода. Также при выборе дымохода не забывайте о диаметре трубы, они должны быть одинаковыми.

Работы будут производиться на крыше дома, поэтому если у вас нет хорошей лестницы и длинной тележки для дрели, воспользуйтесь услугами специалиста.

Как сделать самому

Изготовление вытяжки из трубы – простой и понятный процесс. Перед началом работы стоит выбрать схему и снять размеры самой трубы.

Схемы и размеры

В интернете можно найти огромный выбор схем установки крышного вентиляционного колпака. Перед началом работы обязательно ознакомьтесь с таблицей размеров, используемой на схемах.

Перед началом работы рекомендуем сделать макет из бумаги и проверить правильность размера.

Предлагаем вашему вниманию один из самых простых зонтов, который состоит из цилиндрического основания, конусообразной крыши и трех удерживающих ножек.

Подготовка материала

Подготовка является важным элементом любой работы. Для изготовления вам потребуются:

Лист стальной оцинкованный;
лист картона;
карандаш;
линейка;
компас;
ножницы по металлу;
болты с гайками или заклепками.

Выбор исполнения

Мы предлагаем два самых простых исполнения, которые показаны на рисунке (рис. 1). Отличие этих схем заключается в форме крыши, которая будет изготавливаться. Depending on the selected pattern, use the following dimensions:

Execution 1.

BUT	B	H	h2
25	45	24	15
50	90	40	25
100	180	81,1	53,8

Execution 2.

BUT	B	B1	B2	H	h2
25	45	40	72	40	25
50	90	80	144	93	63,8
80	144	100	180	99,5	63,8

Вы не можете найти подходящий размер трубы , воспользуйтесь другой схемой (ее легко найти в интернете).

Процедура

Выполните работу в следующем порядке:

Нарисуйте чертеж каждой части конструкции на листе картона.
Вырежьте каждую деталь, это будет своеобразный макет.
Перенесите эти изображения на металл и сделайте деталь с помощью ножниц.
Скрепите металл между собой с помощью болтов или заклепок.
Соедините ножку и крышу с помощью готовых ножек.

Простой и надежный коптильня готов! Он может прослужить много лет, если прочно прикреплен к дымоходу. Но все же, если вы возлагаете на него большой список функций, лучше обратиться в специализированный магазин.

На этой замечательной ноте мы закончим знакомство с вытяжными зонтами, надеемся, что статья была полезной и смогла ответить на ваши вопросы. Подписывайтесь на наши статьи и делитесь полезной информацией с друзьями в социальных сетях!

vseotrube.ru

Как выбрать зонт на дымоход

При выборе зонта, предназначенного для дымоходов, а также вентиляционных выходов, необходимо обращать внимание на качество материала, а также учитывать диаметр зонта торговой точки и приобретаемого товара.

Система защиты от внешних неблагоприятных факторов должна быть продумана еще на этапе проектирования газоотвода с обязательным учетом всех конструктивных особенностей.

Зонт с защитной сеткой

Можно ли надеть заглушку на трубу дымохода и как это правильно сделать

Казалось бы, такая простая вещь, как заглушка на трубу дымохода, вызывает много вопросов: что делать быть, как сделать козырек своими руками и вообще нужно ли его устанавливать? Обсуждение и споры на эту тему занимают не одну страницу популярного форума, но однозначного ответа вы там не найдете. Попробуем решить эти задачи самостоятельно, начиная с последней.

Зонт дымоходный – плюсы и минусы

В пользу установки различных колпаков (флюгеров) на оголовки дымохода говорят следующие аргументы:

зонт частично закрывает устье от задувания ветром и тем самым снижает вероятность опрокидывание тяги;
дымоход служит защитой от мусора и влаги в виде осадков;
если использовать сетчатую конструкцию, то птицы не смогут гнездиться внутри дымохода;
средство продлевает срок службы головки кирпичной трубы, разрушаемой ветром, дождем и снегом;
флюгер с декоративными элементами дополняет архитектурный стиль здания.

Вариант флюгера с сеткой от птиц
Примечание. При составлении списка мы не учитывали недостоверную рекламную информацию. Утверждения о том, что различные форсунки увеличивают тягу в газоходах и повышают КПД котлов, — чистый вымысел.

Теперь рассмотрим контраргументы. Главный отрицательный момент заключается в том, что козырек на дымоходе в виде грибка стоит на пути продуктов горения, то есть препятствует их свободному выходу, создавая ощутимое аэродинамическое сопротивление. Это значит, что дымоходный зонт не увеличивает тягу, а, наоборот, уменьшает ее.

Второй минус от использования вложений неоднократно подтверждался печальной статистикой. Дело в том, что одним из продуктов горения углеводородов являются водяные пары, которые улетучиваются в атмосферу вместе с дымом. В дизельных и газовых котлах с высоким КПД уходящие газы с температурой до 120°С охлаждаются по мере подъема по трубе, а затем соприкасаются с металлом колпака.

Примеры обледенения дымоходов, оснащенных насадками

Водяной пар сразу конденсируется и замерзает при минусовой температуре, из-за чего на зонте образуются сосульки, перекрывающие участок дымохода, как показано на фото. В результате отходы попадают в помещение и отравляют жителей дома. Есть и другие доводы против монтажного грибка:

В современных дымоходах круглой формы птицам негде селиться, поэтому нет необходимости накрывать их сеткой.
Правильно сконструированный газоход имеет внизу сборник конденсата со сливом, куда вода, попавшая в трубу в виде осадков, будет безопасно стекать.
Колпаки из тонкой оцинкованной стали, устанавливаемые на дымоходы твердотопливных котлов и печей, прогорают через 3-5 лет из-за постоянного контакта с газами высокой температуры (150-200°С). Необходимо установить отражатель из нержавеющей стали, что удорожает изделие.

Нужно ли ставить колпак – рекомендации

По поводу установки зонтов на дымоходы нормативные документы разных стран выдвигают разные требования. Например, в странах Европы монтировать насадки разрешено только на вентиляционных каналах, а на дымоходах категорически запрещено. В Украине нельзя ставить заглушки на трубы, подключенные к газовым котлам. В РФ и Белоруссии прямого запрета нет, но формулировка СНиП весьма расплывчата:

«Дефлекторы, зонты и другие насадки на дымоходы не должны препятствовать свободному выходу продуктов горения».

В этом дымоходе выбросы проходят через сквозную трубу и не преграждаются.

Предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уже потом думать о красоте. Перед изготовлением и установкой колпака на дымоход учтите следующие рекомендации:

Круглые стальные трубы, выводящие дым от высокоэффективных котлов с КПД более 85%, нельзя покрывать традиционным грибком. Используйте открытый конус насадки, который не замерзнет в любой мороз.
Кирпичный дымоход без вкладышей, подключенный к теплогенератору с высоким КПД, может быть защищен колпаком в виде крышки с проходящей трубой, как показано на фото.
Допускается установка зонтов на вертикальных каналах от печей и котлов ТТ. Чтобы железный козырек долгое время выполнял защитную функцию на дымоходе, предусмотрите внутри пластину из нержавеющей стали.
Очень желательно монтировать двускатные или вальмовые колпаки на дымоходные блоки из кирпича, оснащенные боковыми форточками. Цель – закрыть верхнюю часть кладки от осадков и ветра, не задевая газоотводы по бокам.

Здесь заметно, что колпак не мешает выходу дыма через боковые форточки, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной
Для защиты кирпичного блока, где выхлоп и трубы дымохода открыты вверху, закажите или сделайте короб с несколькими проходными трубами, вставленными в эти каналы. Поверх вентиляционных выходов наденьте обычные грибки, а на газовые форсунки конусные насадки, как показано на фото.

Дымоходы и дымоходы оснащены различными насадками

Как сделать козырек

В первую очередь необходимо узнать внешние размеры изголовья, куда вы планируете крепить зонт, а затем набросать от руки эскиз, изображающий будущую конструкцию. Для его разработки используйте простые правила:

размеры или диаметр изделия должны быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
Угол наклона скатов — от 30 до 45°;

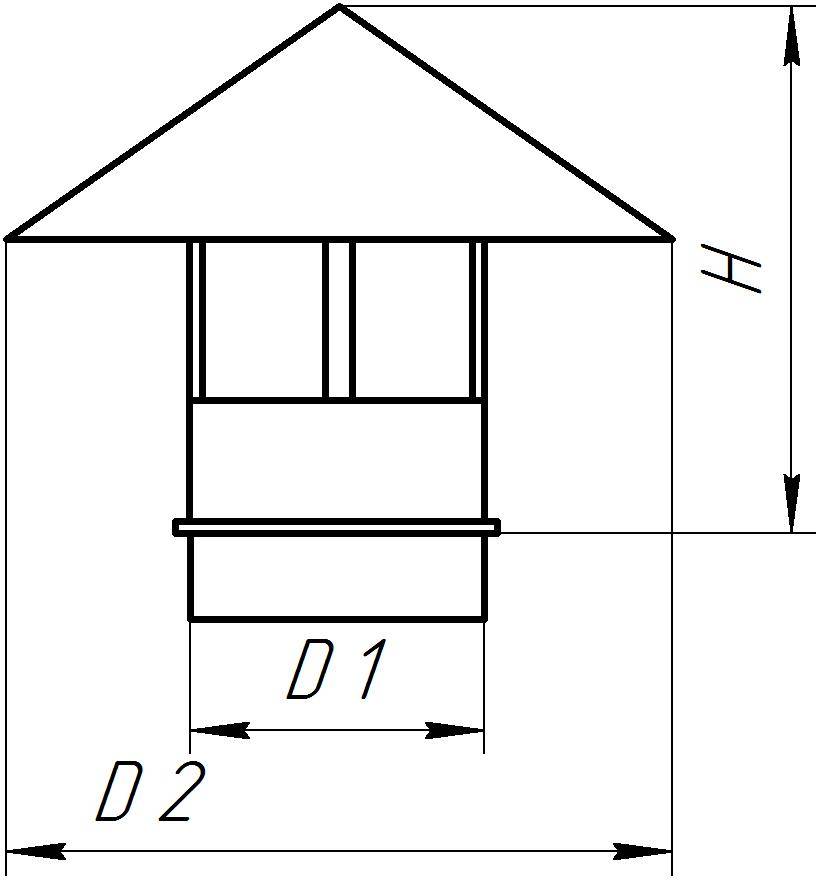

минимальная высота от среза дымохода до грибка 100 мм, как показано на чертеже.

Кроме традиционного зонта, есть и другие варианты конструкции — дефлектор и вращающийся флюгер — «холуй». Первый позволяет реально увеличить тягу за счет давления ветра, создающего разрежение внутри цилиндрического корпуса, где выходит дымовой канал. Но в безветренную погоду это устройство не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов сгорания.

Схема работы дефлектора

Для справки. Такой же эффект создают поворотные сферические насадки, пример которых показан на картинке.

Симпатичная насадка, но не очень эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «скрытого» из-за способности поворачиваться по ветру. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, так как успешно защищает устье от продувания и осадков.

Для изготовления колпаков для дымоходов используются различные материалы – листовая сталь с цинковым и полимерным покрытием, нержавеющая сталь и даже медь. Для изготовления заглушки на трубу своими руками рекомендуем первые 2 варианта – оцинкованный или окрашенный металл толщиной не менее 0,5 мм.

Изготовление простого круглого зонта

Для выполнения этой работы вам понадобятся обычные инструменты — ножницы по металлу, дрель, молоток и клепальное устройство. Определив необходимые размеры грибка, действуйте в таком порядке:

Вкрутите 2 самореза в деревянную планку на расстоянии равном радиусу изделия плюс 15 мм. Приобретите импровизированный циркуль, которым отметите на металле центр круга и начертите его контур.
Отрежьте ножницами кусок, а затем начертите сектор с длиной дуги около 120 мм (рисунок напоминает первый кусок круглого торта).
Вырежьте этот клин, затем с усилием выровняйте внешние края круга и закрепите их в тисках.
По получившемуся шву просверлите 3 отверстия и соедините концы детали заклепками или винтами М4 с гайками. Верхушка флюгера готова.

Нарисуйте окружность (слева) и соедините края грибка (справа)
Ножки для грибка и зажим вокруг трубы изготовлены из стальных полос, изготовленных путем сгибания тонкого листа в 2-3 раза. Эти детали также крепятся к зонту заклепками, что мастер наглядно продемонстрировал на видео:

Флюгер фронтонный

Для изготовления такого типа шапок целесообразно использовать станок листогиб или обратиться в соответствующую мастерскую для этой услуги. В крайнем случае придется гнуть элементы вручную по линии, аккуратно постукивая по металлу резиновым молотком по деревянному бруску.

Как и в предыдущем варианте, первым делом необходимо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Там же приведены формулы для определения длины сторон элементов в зависимости от исходных размеров трубы и высоты лопатки.

Консультация. Нижнюю часть, опоясывающую устье дымового канала, лучше сделать в виде Z-образного профиля с углами 90°, который впоследствии «сядет» на макушку. Затем эти профили соединяются в цельный каркас с помощью заклепок.

Сборка каркаса и установка стоек по углам

Процесс сборки цоколя своими руками достаточно прост — нужно вырезать металл по чертежу, согнуть по пунктирным линиям и соединить детали с заклепки. В качестве жестких стоек предлагается брать готовые уголки из окрашенного металла толщиной 0,5-0,7 мм. Как собирается фронтонный флюгер и козырек в виде крышки с проходом трубы, наглядно показано на видео:

Заключение

Как вы, наверное, уже заметили, не нужно быть мастером-жестянщиком, чтобы сделать круглый и прямоугольный колпак на дымоход. Достаточно иметь желание, набраться терпения и времени, чтобы накопить денег на покупку этой нехитрой детали. Для тех, кто не слишком увлекается традиционными конструкциями грибков, предлагаем посмотреть последнее видео по самостоятельной сборке флюгера – «скрытке».

otivent.com

Основные правила монтажа

Монтаж дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымохода, а также материала, использованного при изготовлении. На основе стандартной прямоугольной листовой стали проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

Этот вариант является традиционным для устройства дымоходов на четырехскатных крышах, но для крепления стоек и дальнейшего монтажа необходимо использовать дополнительные элементы в виде уголков, а также просверленные отверстия.

Установка флюгера

Простые сводчатые зонты с минимальным количеством складок и разрезов имеют менее сложную конструкцию. Фиксация такого дымового зонта на овальной трубе дымохода осуществляется за счет наличия стоек, согнутых из листовой стали достаточной толщины или изготовленных с помощью стандартных металлических уголков.

Вне зависимости от способа изготовления стойки можно крепить несколькими способами:

на металлические и асбестовые дымоходы можно использовать металлический хомут или изготовить обычный проволочный каркас самостоятельно;
проволока для основания каркаса должна быть максимально прочной и надежной;
;
Выводные части каркаса из витой проволоки пропускают через крепежные отверстия на стойках и прикручивают до полной фиксации дымового зонта.

На кирпичных дымоходах для фиксации «зонтика» можно использовать даже стандартные оцинкованные гвозди достаточной длины, вживляемые непосредственно в кладку. Однако, как показывает практика, лучше всего просверлить отверстия в кирпичной кладке через предварительно просверленные отверстия в стойках зонта и затем закрепить вытяжку на дымоходе стальными штифтами или оцинкованными шурупами.

Крепление зонта

В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно разобрать зонт для чистки или замены.

ВНИМАНИЕ!

Следует помнить, что при использовании газовой системы в качестве автономного отопления категорически не рекомендуется устанавливать зонт на дымоход.

Установка своими руками

Выполнить правильную установку вытяжки по силам мастеру-владельцу. Для установки своими руками в задней стенке настенного зонта необходимо просверлить 2-3 одинаковых отверстия, анкерами через увеличенные модели шайб, сначала втянуть его, а затем установить на стену как можно ближе к вентиляционному каналу на крыше. Главное, чтобы поверхность стены была ровной и сплошной.

Зонт прямоугольной формы крепится к потолку с помощью цангового зажима и штифтов, для чего необходимо просверлить 4 одинаковых отверстия по краям зонта в верхней горизонтальной плоскости. Следует учитывать, что при высоте потолков более 4 м эту технологию применять нельзя.

Используется для установки подвесных вытяжек, тросов и цепей. При этом высота потолка не имеет значения. Сначала к верхней плоскости капота привариваются 4 кронштейна. Затем с помощью карабина фиксируется цепь (или трос). Другой его конец соединен с потолком. Все крепления должны быть надежными. Единственный «минус» таких нависающих незакрепленных конструкций — сложность их обвязки воздуховодами.

Как сделать зонт на дымоход своими руками

Перед изготовлением обязательно измеряется диаметр дымохода, а пошаговая технология изготовления такой конструкции следующая:

вырез полоса жестяная шириной 70-80мм и длиной в зависимости от диаметра дымохода с добавлением небольшого запаса для крепления;
на штангенциркуле провести полоски с отступом 10 мм от края жестяной полоски;
забить рейки в соответствии с отмеченными полосами , что позволит легко и ровно сложить заготовку;
сделать четыре детали по меткам полоски, простукнуть, сделать прямой угол, завернуть и, наконец, пробить молотком;
подготовить картонную круглую выкройку , диаметр которой превышает размер дымохода на 150 мм;
вырезаем жестяной кружок для зонта в соответствии с подготовленным шаблоном и вырезаем угол, позволяющий собрать в форме конуса.

Зонты своими руками

Готовый зонт необходимо расклепать в паре мест, после чего требуется прикрепить к конструкции три полосы усиления или так называемые стойки.

ВАЖНО!

Самый простой способ улучшить внешний вид готовой конструкции — красиво оформить края. . Для этого можно сделать надрезы по металлу по краям и слегка загнуть получившиеся «лепестки» или загнуть волнообразные обрезанные края.

Изготовление и установка зонта

Простейший грибок для вентиляции можно сделать своими руками. Для этого понадобится лист оцинкованной или нержавеющей стали толщиной 0,3-0,5 мм.

Не используйте слишком толстый металл при изготовлении зонта, так как это усложнит работу. При выборе материала, из которого будет изготовлен грибок, лучше отдать предпочтение нержавеющим металлам или имеющим покрытие, защищающее от коррозии

Из инструмента потребуются:

Ножницы по металлу или болгарка;
Молоток;
Заклепочник с заклепками;
Дрель или отвертка со сверлом;
Перчатки HB.

Для крепления хомута к трубе требуется болт M8 с гайкой. Вместо заклепок при сборке можно использовать саморезы по металлу, при этом их придется вкручивать в хомут изнутри, чтобы в дальнейшем они не мешали установке на вентиляционную трубу.

Эскизы можно взять за основу для изготовления зонта. Конкретные размеры деталей будут зависеть от диаметра вентиляционной трубы. Длина хомута от изгиба до изгиба равна окружности трубы, уменьшенной на 5 мм. Диаметр заглушки равен двум диаметрам трубы

Процесс изготовления не сложный и не требует специальных навыков:

Сначала на листе металла перманентным маркером размечаем будущие детали: хомут для крепления к трубе, три ножки для крепления и зонт-колпак. Вырезаем их ножницами по металлу;
В хомуте по краям сверлим отверстия под стяжной болт. Придаем хомуту форму круга, а ушки с отверстиями отгибаем под углом 90 градусов, вставляем болт, фиксируем гайкой;
Просверлите три пары отверстий размером с заклепку в хомуте для крепления ножек с интервалом в 120 градусов. В каждой ножке для крепления зонта сверлим по три отверстия: два с одной стороны для соединения с хомутом и одно с другой для соединения с зонтом. Крепим ножки на хомут заклепками;
Сворачиваем зонт-шапку в виде конуса. В месте нахлеста сверлим несколько отверстий и соединяем края зонта заклепками. С интервалом в 120 градусов сверлим три отверстия по краю зонта и соединяем заклепками с ножками от хомута. Зонтик готов.

Сделать такой зонт для вентиляционных труб можно из любого материала и любого размера. Для установки зонта необходимо надеть его на оголовок трубы с помощью хомута и затянуть стяжным винтом и гайкой.

Для придания капюшону зонта дополнительной эстетики и защиты от коррозии его можно окрасить в цвет вентиляционной трубы или крыши. Для этого подойдет любая краска по металлу для наружных работ, так как вентиляционный зонт не подвергается воздействию высоких температур.

Если вы решили установить зонт заводского изготовления, то вам необходимо выбрать изделие, подходящее к вашей вентиляционной трубе по размерам и способу соединения.

Вытяжные колпаки от производителя

При проектировании и монтаже системы вентиляции важно соблюдать требования технического регламента , ГОСТов и СНиП. Вытяжные колпаки из нержавеющей стали, один из важнейших элементов вентиляционной системы любой кухни, очень требовательны. Присоединительные размеры вытяжных зонтов с жироуловителем должны строго соответствовать присоединительным размерам труб и крепежных элементов.

Местные вытяжки, отвечающие самым строгим требованиям к вентиляционным системам, имеются или могут быть произведены ЕвроВентГрупп по вполне приемлемым ценам.

Таблица характеристик вытяжных и приточно-вытяжных зонтов

Пример изготовления зонта на трубе

Зонт, прикрепленный к верхней части трубы, будет выполнять функцию отсоса воздуха. выделение вредных газов, паров, пыли, тепла имеют вредные последствия при вдыхании человеком кислорода.

Установленный зонт на трубе создает огромную тягу при малейшем движении ветра, а если открыть двери, окно, то проем будет приточно-вытяжной вентиляцией. Поступающий воздух в короткие сроки высушит стены при ремонте, удалит из помещения влагу в труднодоступном месте, траву, заготовки, требующие сушки в процессе эксплуатации.

Также зонт помогает избавиться от атмосферных осадков в виде сильного дождя и снега. Гараж, небольшой склад, подвал имеют уязвимые места, где попадание дождя по трубе создаст неприятные условия. Привнесение влаги, сырости от чего появляется плесень, создающая неприятный запах. Вода может повредить предметы, случайно оставленные в неположенном месте.

Делая ремонт во дворе своими руками без специалистов, хотите сэкономить или научиться.

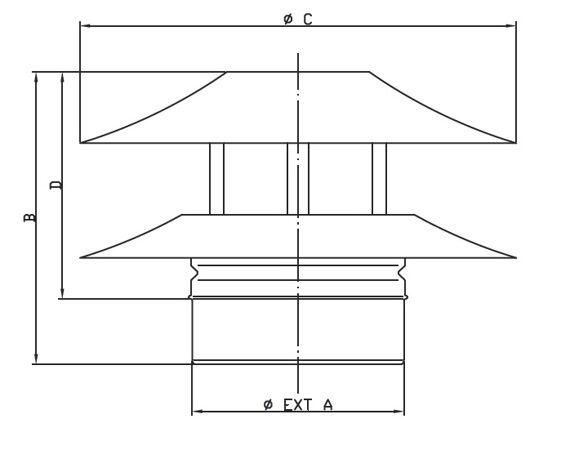

Рассмотрим чертеж изготовления круглого зонта на трубе своими руками. Такой тип трубы еще называют дымоходом.

Для зонта нам понадобится материал из оцинкованного железа или черного листа. Толщина железа не должна превышать 0,5-0,7 мм. Больше 1 мм вам будет сложно сделать, так как зонт будем делать вручную.

Для пробы возьмите картон, если нет, то бумагу, лучше испортить бумагу, чем металл

Изготовление верхней части зонта (конуса)

Делаем зонт круглого сечения диаметром 150 мм, соответственно и наружный диаметр трубы должен быть 150 мм.

РубрикаРазное
