Звукоизоляция межэтажных перекрытий, шумоизоляция потолка в деревянном доме

Если Вы же успели почитать что-либо про звукоизолирующие облицовки, то заметили, что в качестве основной акустической характеристики строительных конструкций приводится индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных конструкций в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель - индекс приведенного уровня ударного шума Lnw, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика - по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории "шум от соседей сверху", причиной чему служит именно недостаточный уровень изоляции перекрытий.

Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий

Основным нормативным документом, регламентирующим звукоизоляционные свойства строительных конструкций, в настоящее время является актуализированная редакция СНиП-23-03-2003 "Защита от шума" . Согласно данному СНиП индекс изоляции воздушного шума перекрытием между двумя квартирами должен быть не ниже Rw = 52 дБ, а индекс приведенного уровня ударного шума под перекрытием - не более Lnw = 60 дБ.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw = 52 дБ.

Но для плит конструкций толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw = 51 дБ. И это при том, что введенный еще в 1977 г. СНиП, впрочем, как и действующий, актуализированый в 2012 году СНиП,  устанавливает значение индекса изоляции воздушного шума перекрытием не менее Rw = 52 дБ!

Так или иначе, звукоизолирующая способность конструкции в отношении воздушного шума формируется на стадии заводского изготовления строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в деревянных перекрытиях между квартирами дома. В настоящее время при строительстве "элитного" монолитного жилья категории А толщина межэтажных конструкций может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw = 55 дБ и выше.

При этом, когда дом уже построен, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит. Таким образом, если при строительстве дома был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума - показателем уровня приведенного ударного шума под перекрытием - дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых - никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты конструкции, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине полов (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Lnw = 74 дБ. Данное значение на серьезную величину не дотягивает до требований действующего СНиП, где уровень ударного шума должен быть не более Lnw = 60 дБ.

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик конструкции, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше.

При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую "топольную" машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция.

Увеличение изоляции ударного шума перекрытием со стороны вышерасположенного помещения (звукоизоляция пола)

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций. Снижение уровня ударного шума производится либо посредством устройства на несущей плите дополнительной конструкции пола на упругом основании, т.н. "плавающего пола", либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lwn = 80 дБ. В отличие от "недостающих" до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lwn = 60 дБ) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху.

Вариант, когда на плиту без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от шумоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под ламинат толщиной 8 мм рулонного материала Акуфлекс c индексом изоляции ударного шума Lnw = 20 дБ позволяет "тютелька в тютельку" добиться соответствия требованиям строительных норм (Lnw = 60 дБ) в случае железобетонной конструкции толщиной 160 мм.

Однако самым эффективным методом борьбы с ударным шумом в деревянном доме является применение следующей конструкции плавающего пола (рис.1). На плиту укладывается слой упругого шумоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края шумоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т.н. "звуковых мостиков", наличие которых приводит к существенному снижению эффекта шумоизоляции полов.

Для усиления эффекта плиты Шумостоп могут укладываться в два слоя.

Вы можете также посмотреть инструкцию по монтажу звукоизоляционого пола с применением Шумостоп-С2, К2:

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что шумоизоляцию в деревянном доме вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: "Я не так богат, чтобы оплачивать покой моего соседа снизу".

Вторая опасность - что шумоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего - это плиты Шумостоп-С2 и Шумостоп-К2 толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м3 индекс изоляции ударного шума такой конструкции равен Ln,w = 39 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума при любой толщине несущей плиты конструкции. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. К достоинствам данной конструкции стоит отнести также то, что она защищает и от воздушного шума (ΔRw ~ 8-10 дБ).

Для неровных деревянных перекрытий хорошо подойдет выравнивающая смесь Шумопласт, которая укладывается на перекрытие под стяжку по всей площади пола защищаемого помещения и заводится вертикально на стену для обеспечения акустической развязки стяжки со стенами. При толщине смеси 20 мм она позволяет выравнивать локальные неровности поверхности полов и остатки строительного мусора калибром до 10 мм, снижают уровен ударного шума на 28 дБ. Конструкция с использованием данного материала также защищает и от воздушного шума (ΔRw ~ 7-9 дБ).

Для достижения нормативных значений звукоизоляции деревянных межэтажных перекрытий по ударному шуму зачастую достаточно и существенно менее толстых (3-5 мм) рулонных материалов, например - Шуманет-100, Шуманет-100Комби или Шуманет-100Гидро, которые также укладываются под стяжку.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения шумоизоляции в деревянном доме путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Для защиты от ударного и воздушного шума в деревянном доме также эффективно работают конструкции сборного пола с использованием панелей ЗИПС-ПОЛ (рис. 2), обеспечивающие индекс изоляции ударного шума в диапазоне от 32 до 38 дБ и дополнительную изоляцию воздушного шума 6-9 дБ. Преимущество таких конструкций состоит в простоте и скорости монтажа. В то же время, для их успешного применения потребуется абсолютно ровная, подготовленная заранее поверхность пола.

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения (звукоизоляция потолка)

Проблема увеличения изоляции деревянных перекрытий со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении шумоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня УДАРНОГО шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность шумоизоляционных мероприятий "снизу" в силу ограничений по высоте потолков и требований комплексности звукоизоляционных мероприятий редко превышает величину 18 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями - кафе, ресторанами или магазинами - возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, деревянное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной шумоизоляции потолка считается каркасный потолок на виброподвесах, самое тонкое решение с которым (115 мм) приведено на рисунке 3.

Такая конструкция, благодаря применению потолочных виброподвесов Виброфлекс-Коннект ПП, позволяет добиться увеличения значения индекса изоляции воздушного шума на 17-19 дБ. Заменив виброизолирующие подвесы на более эффективные - Виброфлекс-К15, можно получить 19-21 дБ.

Рассмотрим частный случай. Ресторан расположен на первом этаже жилого дома. Измеренный индекс изоляции воздушного шума исходной конструкцией, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw = 48 дБ (расчетное значение Rw = 52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw = 57 дБ. По нашей практике индекс изоляции воздушного шума пр котром сосдеи сверху действительно перестают писать жалобы на заведение составляет не менее Rw = 65 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее ΔRw = 9 дБ, а желательно и все 17 дБ. Не сложно убедиться, что описанная выше конструкция с запасом решает поставленную задачу.

Вышеприведенная схема устройства дополнительной шумоизоляции перекрытия с некоторыми изменениями (как правило, увеличением относа обшивки от перекрытия до 200-300 мм) применяется также при строительстве студий, концертных залов и кинотеатров.

В особенностях монтажа каркасного потолка на виброподвесах поможет вам лучше разобраться наш видеоролик:

Для всех конструкций с использованием подвесного потолка принципиально важными являются следующие моменты:

  • наличие виброподвесов;
  • отсутствие жестких связей каркаса и облицовочных листов со стенами (примыкание к стенам через виброизолирующую прокладку "Вибростек-М").

Для решения более "скромных" акустических задач можно применить менее толстые (53, 55 или 83 мм) бескаркасные конструкции с использованием панелей ЗИПС (рис. 4), которые в зависимости от используемых панелей обеспечивают дополнительную звукоизоляцию в пределах от 9 до 14 дБ.

В заключение необходимо отметить, что при проведении любых шумоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через "третьи" стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную шумоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.

www.acoustic.ru

Звукоизоляция в монолитном доме - Acoustic Group

Проблемы звукоизоляции в новых домах

Приобретая квартиру в новом доме, приходится анализировать достоинства и недостатки предлагаемых вариантов в желании выбрать среди них наиболее достойный. Большинство из характеристик жилья доступны невооруженному глазу: расположение и тип дома, планировка квартиры, количество лифтов и наличие стеклопакетов. Однако, помимо этого, существуют невидимые на первый взгляд факторы, способные в дальнейшем оказать серьезное влияние на комфортность проживания в новой квартире. Имя одного из самых серьезных факторов - звукоизоляция.

Наши клиенты достаточно часто задают вопрос: жилые дома какого типа имеют наилучшую звукоизоляцию? К сожалению, приходится констатировать, что выделить какой-либо тип жилых зданий, который бы явно превосходил остальные по качеству звукоизоляции не представляется возможным. Дело в том, что свои "тонкие" места существуют как в кирпичных домах, так и в монолитных, не говоря уже о домах панельных и блочных. Вместе с тем, в попытке ответить на поставленный вопрос, было выявлено, что практически все известные типы жилых зданий объединяет одна общая проблема недостаточной звукоизоляции. Речь идет о звукоизоляции межэтажных перекрытий.

Шумы, распространяющиеся через межэтажные перекрытия, условно можно разделить на две категории: "ударный" шум и "воздушный" шум. Данные категории получили свое название в зависимости от способа акустического воздействия на перекрытие.

Ударный шум возникает при механическом воздействии предметов непосредственно на плиту перекрытия. Данный шум вызывается простой ходьбой людей по полу или перемещением по квартире домашних животных, передвижением предметов (стулья, раздвижные диваны и т.п.) - в общем, вполне естественными и законными действиями, производство которых невозможно регламентировать по времени суток или по уровню создаваемого шума.

Громко включенный телевизор или игра на музыкальном инструменте - это уже источник воздушного шума. Звук из динамика или с поверхности инструмента через воздух попадает на перекрытие, заставляя его в свою очередь колебаться и переизлучать шум в соседнюю квартиру. И если при передаче через воздух какое-то количество звуковой энергии рассеивается, то в случае с ударным шумом, возбужденная ударом плита перекрытия непосредственно излучает шум в смежное помещение, а также передает его соседним строительным конструкциям здания. Именно из-за высокой интенсивности шума ударного типа процент жалоб на "стук каблуков от соседей сверху" значительно больше, чем на шумы от телевизора или детские крики. Вместе с тем, суммарное воздействие воздушного и ударного шумов со стороны одной поверхности (потолочного перекрытия) приводит к тому, что жалобы на "шумы от соседей сверху" составляют более 70 % от общего числа жалоб на повышенные уровни шумов в жилых домах.

Причина широкого распространения проблемы недостаточной изоляции ударного шума кроется в самой физике процесса. С точки зрения строительных норм величина изоляции воздушного шума оказывается достаточной, если толщина железобетонного перекрытия составляет не менее 160 мм. При толщине перекрытия 200 - 250 мм, выполненного из монолитного железобетона, индекс изоляции воздушного шума уже с запасом перекрывает нормативное значение. Именно с перекрытиями подобной толщины в настоящее время возводится большинство каркасно-монолитных жилых домов. При этом, несмотря на такое толстое и массивное перекрытие, нормативные требования по уровню ударного шума не выполняются! Для выполнения даже минимально-допустимых требований строительных норм, поверх монолитной железобетонной перекрытия плиты толщиной 250 мм необходимо устройство дополнительной конструкции звукоизоляционного пола.

Поскольку в практике коммерческого домостроения широкое распространение получила практика продажи квартир "без отделки", конструкция дополнительного звукоизоляционного пола, как правило, остается только на бумаге рабочего проекта здания. При этом предполагается, что необходимую с точки зрения строительных норм конструкцию звукоизоляционного пола должен выполнить сам владелец квартиры при проведении ремонта. В обход требований нормативных документов заключается молчаливое соглашение: застройщик не тратится на дополнительную звукоизоляцию ударного шума, а покупатель, в свою очередь, не имеет претензий, так как отсутствие подобной конструкции экономит ему до 80 мм высоты помещения. При этом покупатель считает, что в своей квартире он имеет право делать все, что заблагорассудится, забывая, что сосед сверху может выполнять аналогичные действия. В итоге над спальней нижерасположенной квартиры оказывается кухня, а над гостиной - санузел. Но самое неприятное, что все это - безо всякой звукоизоляции. В случае, когда в качестве чистового покрытия пола в квартире сверху использована керамическая плитка, жестко приклеенная к плите перекрытия без звукоизоляционного слоя, жизнь соседей снизу превращается в кошмар. Так что, если сосед сверху ночью встает с постели и идет на кухню, чтобы выпить воды, вы встаете вместе с ним, чтобы выпить снотворное.

Справедливости ради следует отметить, что существуют и добросовестные застройщики, которые даже при сдаче дома "без отделки" выполняют во всех квартирах дома предусмотренные проектом конструкции звукоизоляционных полов. Однако и здесь находятся хозяева, которые в погоне за желаемой высотой потолков выдалбливают и выкидывают "лишние" сантиметры пола, лишая тем самым соседей снизу заслуженного покоя. Тем не менее, руководствуясь теорией вероятности, лучше приобрести квартиру в доме с выполненной звукоизоляцией пола, чем там, где она (звукоизоляция) была обозначена только на бумаге.

Если случилось так, что в вашем доме функции черного пола выполняет только железобетонная плита перекрытия, самое важное и эффективное мероприятие по увеличению звукоизоляции - это переговоры с соседом сверху о применении им упругих прокладок при устройстве своей выравнивающей стяжки или чистого пола. Помимо этого, желательно узнать предполагаемую планировку квартиры сверху и, если возможно, вывести свою спальню за пределы проекции шумных помещений соседа.

Как правило, сама по себе плита практически любого межэтажного перекрытия с точки зрения изоляции ударного шума, "не дотягивает" до строительных норм порядка 20 дБ. При этом зона настоящего акустического комфорта начинается при эффективности конструкции звукоизоляционного пола не менее 25 дБ. Применение звукоизоляционного материала "Шумостоп-С2" толщиной 20 мм под стяжкой весом 120 кг/м2 обеспечивает снижение уровня ударного шума на 42 дБ (!) при общей толщине конструкции 80 мм. Здесь важно представлять себе, что дополнительная звукоизоляция потолка со стороны нижерасположенной квартиры при схожей толщине конструкции (70 мм) увеличивает индекс звукоизоляции всего лишь на 10 дБ и это при том, что применяются самые современные и эффективные материалы! Это полностью соответствует физическим законам акустики, и, к сожалению, сделать что-то более эффективное со стороны нижерасположенной квартиры не представляется возможным. Поэтому, как видно - есть ради чего стараться и вести переговоры с соседями сверху!

Следует отметить, что выбор последнего этажа в качестве средства решения проблемы плохой звукоизоляции не всегда приносит желаемый результат. Можно представить горькое разочарование одного из наших клиентов, специально подобравшего квартиру на последнем этаже, но поселившегося над квартирой семьи профессиональных музыкантов…

Кроме того, в подавляющем большинстве жилых домов силовые агрегаты лифтов расположены именно на техническом этаже, т.е. над последним жилым этажом. Поэтому, если вы все-таки решите приобрести квартиру на последним этаже, чтобы избавить себя от присутствия соседей сверху, необходимо убедиться, что лифт не будет являться источником шума, борьба с которым по накалу страстей не уступает проблеме ударного шума.

Вторым номером в списке наиболее актуальных проблем звукоизоляции в жилых домах стоит вопрос повышенной слышимости между квартирами, расположенными на одном этаже (т.е. по общей стене). Если своевременно не обратить на это внимание, уровень шума, проникающий от соседа, по абсолютному показателю может перекрыть все прочие акустические изъяны. Это особенно актуально в случаях со свободной планировкой жилья: в вашей квартире к межквартирной стене примыкает спальня, а за стеной в квартире соседа - гостиная с санузлом.

Однако с точки зрения возможных решений данный вопрос не представляется особенно сложным (конечно, если его решать на стадии ремонта). Достаточно часто в монолитно-каркасных домах межквартирные стены не являются несущими и поэтому могут быть выполнены из чего угодно - как из полнотелого кирпича, толщиной 250 мм (что очень хорошо), так и из легких пенобетонных блоков небольшой толщины (что очень плохо). Если учесть, что, кроме как на звукоизоляцию, толщина и массивность межквартирных стен ни на что не влияют, нетрудно представить, из какого материала выполняются такие перегородки даже в очень дорогих и престижных зданиях.

Тем не менее, когда все примыкающие к межквартирной стене строительные конструкции оказываются намного больше ее по массе (толстые ж/б перекрытия, внешние стены), для увеличения звукоизоляции между соседними квартирами достаточно дополнительно изолировать только эту самую общую стену. Такое утверждение может показаться несколько странным: как будто бывают случаи, когда для снижения шума от соседей сбоку увеличения звукоизоляции одной общей стены оказывается недостаточно. …Бывают! И очень часто. Но именно для рассматриваемого случая устройство конструкции дополнительной звукоизоляции на общей межквартирной стене действительно позволяет решить данную проблему. В качестве материала для дополнительной звукоизоляции стен рекомендуется применять сэндвич-панели ЗИПС-7-4 толщиной 70 мм, которые за пять лет применения (с момента изобретения) безоговорочно доказали свою состоятельность и эффективность.

Помимо этого, достаточно часто в межквартирных стенах присутствуют щели или трещины, которые способны существенно снизить величину изоляции воздушного шума между квартирами. Особенно это характерно для панельных домов. Иногда, внешне, стена не имеет сквозных отверстий или трещин, но из-за некачественной заделки в местах стыков панелей (внутренние полости) ее звукоизоляция оказывается существенно ниже, чем ожидается. Здесь существует два решения: разбивать все швы и добросовестно заполнять их раствором заново (что недорого по затратам, но не всегда возможно) или дополнительно изолировать всю стену целиком с помощью панелей ЗИПС.

Другие проблемы со звукоизоляцией, возникающие в новом жилье, являются следствием неправильных архитектурных или дизайнерских решений, принятых стороной покупателя квартиры. Для квартир со свободной планировкой зона ответственности застройщика ограничивается сдачей "коробки" квартиры с внешними стенами и подведенными коммуникациями. Насколько тихо и комфортно окажется в квартире во многом зависит от того, где, куда и как эти самые коммуникации будут разведены. В частности, распространенная практика устройства санузлов через стену со спальными комнатами приводит к тому, что шум льющейся и проходящей по трубам воды мешает сну и отдыху. Одна из причин этого - применение в качестве межкомнатных перегородок материалов, хорошо проводящих и излучающих структурный шум. Если к этому добавить жесткое крепление труб подводки и слива воды, - неприятности в виде хорошей слышимости шума сантехники гарантированы.

Очень часто сам хозяин квартиры, занятый решением других проблем, лишает себя необходимой акустической защиты. Дело в том, что хорошая (с точки зрения звукоизоляции) перегородка между санузлом и жилой комнатой получается достаточно толстой. Она может быть выполнена из гипсоволокнистых листов на двух независимых каркасах (210 мм) с заполнением звукопоглощающей ватой "Шуманет-БМ" или выложена из кирпича 120 мм и со стороны комнаты облицована панелями ЗИПС-7-4 (190 мм). Но так или иначе, ее толщина будет колебаться в районе 20 см. Вместе с тем стоимость жилья бьет все рекорды. Поэтому естественное желание сохранить приобретенные квадратные метры заставляет владельца новой квартиры идти на сокращение толщины межкомнатных перегородок до 80 - 100 мм. А если дело доходит до перегородок из гипсолитовых блоков толщиной 80 мм, говорить о хорошей звукоизоляции уже не приходится вовсе.

Еще одна проблема звукоизоляции квартир связана с вопросами дизайна интерьера. Минимум мягких материалов в отделке стен, пола и потолка и большое количество окрашенного гипсокартона приводят к тому, что даже самый тихий звук, попавший в помещение, усиливается за счет многократных отражений от твердых поверхностей. Особо "почетное" место здесь занимает подвесной гипсокартонный потолок с воздушным зазором между плитой перекрытия и листами ГКЛ, незаполненным звукопоглощающим материалом. Это своего рода "усилитель шума", прежде всего от соседа сверху. Иногда оказывается достаточным демонтировать подобную конструкцию, чтобы шум сверху уже несколько снизился. Схожая ситуация возникает и в тех случаях, когда гипсокартонные облицовки стен или перегородки устраиваются с незаполненными внутренними полостями.

Если в помещениях столовых или гостиных комнат наличие шумов неприятно, но не критично, то посторонние звуки, проникающие в спальню - это уже проблема. Для снижения уровня шума и минимизации последствий его проникновения, в дизайн интерьера "тихих" помещений рекомендуется вводить определенное количество мягких звукопоглощающих поверхностей. К сожалению, достаточно часто дизайнеры, призванные создавать оригинальную и комфортную обстановку в квартире, работают исключительно по принципу свободного художника: "вот это я вижу так, а по-другому мне это никак не видится и поэтому не должно быть". При этом не учитывается, что спальня является не только произведением дизайнерского искусства, но и местом отдыха, в котором, как минимум, должно быть тихо. В итоге как всегда страдает заказчик, но поскольку это выясняется только после заселения, органично решить возникшую проблему становится еще более сложно.

К числу современных отделочных материалов, обладающих высокими звукопоглощающими свойствами, относится натяжной потолок "Clipso" (Швейцария). Поверхность потолка имеет классически белый матовый цвет и выглядит абсолютно ровной и цельной. Не зная о наличии над головой специальной конструкции, его можно принять за идеально "выведенный" и покрашенный потолок. Благодаря наличию микроперфорации, невидимой уже с расстояния в полметра, коэффициент звукопоглощения потолка "Clipso" приближается к ? = 0.7, что обеспечивает хороший акустический эффект без ущерба для эстетики помещения.

Александр Боганик

www.acoustic.ru

ЗВУКОИЗОЛЯЦИЯ ЖЕЛЕЗОБЕТОННЫХ ПЕРЕГОРОДОК

ТЕПЛОТЕХНИЧЕСКИЕ И ЗВУКОИЗОЛЯЦИОННЫЕ КАЧЕСТВА ОГРАЖДЕНИЙ ДОМОВ ПОВЫШЕННОЙ ЭТАЖНОСТИ

В общей оценке эксплуатационных качеств зданий весьма существенную роль играет степень звукоизоля­ции основных ограждающих конструкций—"псрегоро - док и междуэтажных перекрытий. К сожалению, прак­тика не располагает достаточно простыми и надежными методами расчета звукоизоляции ограждений от воз­душного и ударного звуков. Еще менее разработан воп­рос о методе учета обходных путей проникания звука. Поэтому при определении звукоизоляционных качеств ограждений приходится ориентироваться на результаты экспериментальных исследований звукоизоляции в за­конченных строительством или эксплуатируемых зда­ниях и измерений в специальных акустических каме­рах. Данные же, получаемые в лабораторных условиях, как правило, несколько завышены, по сравнению сдан­ными натурных измерений, поэтому нередки случаи, когда конструкции, показавшие вполне удовлетвори­тельные звукоизоляционные качества в лабораторных условиях, не отвечают предъявляемым требованиям в условиях эксплуатации. Это очень затрудняет разра­ботку мероприятий по улучшению звукоизоляции кон­струкций.

Опыт показывает, что, в то время как все наружные конструкции с точки зрения звукоизоляции являются удовлетворительными, внутренние (перекрытия, перего­родки) — не всегда удовлетворяют требованиям норм звукоизоляции. При этом отклонения от норм могут быть значительными. Следует отметить, что данные СНиП являются минимально допустимыми и не учиты­вают полностью особенности быта человека.

В первых сериях крупнопанельных домов в Москве звукоизоляция между помещениями оказалась ниже тре­бований СНиП. В домах серии К-7 звукоизоляция пере­городок составила на 5—10 дБА ниже нормативных. Междусекционные перегородки и междуквартирные сте­ны в этих домах выполнены из двух спаренных железо­бетонных панелей толщиной по 4 см с воздушным про­межутком между ними в 3 см. Показатели звукоизоляции £в, как правило, равны минус 6—7 дБА, в некото­рых случаях из-за низкого качества работ снижаются до —11 дБ А. Увеличение толщины воздушной прослойки до 6 см повышает Ев только на 1 дБА в основном в пре­делах частот 600—1600 гц. Заполнение прослойки при толщине ее 5 см стиллитом, являющимся хорошим звуко - поглотителем, повышает звукоизоляцию перегородки всего на 2—3 дБА. В последующем в перегородках этих домов одна железобетонная панель была заменена гип - собетонным вкладышем толщиной 8 см при воздушной прослойке 2 см. Показатель звукоизоляции перегородки составил —6 дБА, т. е. улучшился незначительно.

В акустических камерах испытаны раздельные пере­городки, составленные из двух вибропрокатных панелей - скорлуп с толщиной плиты 4 см и ребрами высотой 7 см, с размером ячеек, образуемых ребрами, 30X60 см. Между панелями проложена сплошная прокладка из мягких древесноволокнистых плит толщиной 2,5 см. Общая толщина стены — 24,5 см, приведенная масса — около 300 кг/м2. Такие перегородки имели показатели звукоизоляции Ев минус 7 дБА при площади 12 м2 и минус 4 — минус 5 дБА при площади 7,85 м2.

Низкая звукоизоляция стен, составленных из двух одинаковых железобетонных панелей, объясняется тем, что в условиях строительства невозможно добиться, чтобы они были акустически раздельными. Между па­нелями спаренных перегородок по контуру возникает жесткая связь, образующая «мостики» для распростра­нения звука обходными путями. На стыках конструк­ций, разделенных упругими прокладками, происходит отражение звука, которое тем сильнее, чем больше раз­ница между акустическим сопротивлением материалов ограждений и прокладок. Кроме того, неудовлетвори­тельная звукоизоляция железобетонных спаренных пе­регородок объясняется тем, что они выполнены из оди­наковых материалов, т. е. с одинаковыми колебатель­ными свойствами. Такие панели имеют малую звукоизо­ляцию в области низких и средних частот из-за эффекта волнового совпадения.

В строительстве Москвы однослойные внутренние сте­ны из железобетонных панелей толщиной 14 см впервые применены в экспериментальных домах серии МГ-300. Перегородки монтировали из двух и трех панелей в за­висимости от их площади. Исследования показали, что звукоизоляция перегородок, смонтированных из трех па­нелей, неудовлетворительна (на 4—5 дБА ниже норма­тивной), а звукоизоляция перегородок из двух панелей оказалась лучше, но тоже была ниже нормативной (табл. 44). Более высокая звукоизоляция (из перегоро­док меньшей площади) отмечена у перегородок размером «на комнату».

В 60-х годах было широко развернуто строительство 9-этажных крупнопанельных жилых домов серий II-57,

Таблица 44. Показатели звукоизоляции стен и перегородок крупнопанельных зданий в Москве

Конструкция перегородок

Район проведения исследований, серия дома

Площадь

Ограждения,

М2

Показатель звукоизоля­ции, дБ А

Масса 1 м2

Ограждения,

Кг

Балка-стенка из желе­зобетона толщиной 4 см

В лаборатории

12

— 13

90

Перегородка из двух бзлок-стенок с воздуш­ной прослойкой

Железобетонная стена толщиной 12 см

Хорошово - Мневники, К-7

Хорошово - Мневники, 1605-А

12 12

—7 —4

180 283

Перегородка толщиной 14 см, составленная из трех железобетонных па­нелей

Н. Черемушки, МГ-300

14

—5 —4

330

То же, но из двух

9

—2

330

То же, с коробами воз­душного отопления в перегородках

Стена из сплошных железобетонных пане­лей толщиной 14 см раз­мером «на комнату»

Пр. Ольмин­ского, 2, II-57

14

11,7 14,6

—6 ■ — 11

—2 —3

330 330

Стена из сплошных железобетонных панелей толщиной 14 см разме­ром «на комнату»

Ул. Чкалова, II-57

11,5

—2 —4

330

Раменки, I, 11-57

13,6

—3 —2 — 1

Беляево-

Богородское,

1605-АМ/9

8,4 8,4 11,8 11,8 14,4 14,4

—2 — 1 — 1 —2 —4 —3

330

Стена из железобетон­ных панелей толщиной 16 см размером «на ком­нату»

Просп. Мира, 17-этажный дом из вибро­прокатных па­нелей

13,4 13,4 17,1 17,1 17,1

—2 —3 —3 —2 —1

370

Продолжение табл. 44

Конструкция перегородок

Район проведения исследований, серия дома

Площадь

Ограждения,

М"

Показатель звукоизоля­ции, дБ А

Масса 1 м2

Ограждения,

Кг

Стена из железо­бетонных панелей тол­щиной 20 см размером «на комнату»

Юго-Запад, 17-этажный дом с широким планировоч­ным шагом

11,4 11,4

+6 +4

460

Гипсобетонная пере­городка из двух пане­лей толщиной по 8 см с воздушной прослойкой 4 см

Там же

9,2 11,4 8,6

—2 0 —4

176

Перегородка двойная из керамзитобетона, (у = 1400 кг/м3)

То же, из железобе­тона

Н. Черемуш­ки, дом из объ­емных элемен­тов

12,5 12,5 12,5

—2 0 —1

П-49Д, П-49П и 1605-АМ/9 по типовым проектам. В этих домах для внутренних конструкций применены панели из железобетона толщиной 14 см: для домов серий П-49Д и 1605-АМ/9 их изготовляли кассетным способом, а для домов серий II-57 и П-49П — методом вибропроката. Звукоизоляция внутренних конструкций в большинстве случаев еще не удовлетворяет нормативным требованиям, но значительно выше, чем в снятых с производства домах (см. табл. 44).

Разброс показателей звукоизоляции перегородок (см. табл. 44) обусловлен рядом причин. Большое влия­ние на звукоизоляцию перегородок оказывают их разме­ры. Междусекционные перегородки в некоторых случаях почти в два раза больше междуквартирных. Звукоизоля­ция междусекционных перегородок площадью 14,6 м2 ниже, чем площадью 8,3 м2. Звукоизоляция между смеж­ными квартирами с дверями, выходящими на общую лест­ничную площадку, снижается из-за щелей в притворах дверей и дверных коробок. На звукоизоляцию внутренних перегородок некоторое влияние оказывают конструкции стыковых соединений их с перекрытиями (рис. 59). Кон-

Струкция стыка между панелями перегородок и междуэтажных перекры­тий в доме серии 1605-АМ/9 наиболее удач­на, так как форма стыка обеспечивает его хорошее заполнение раствором: стеновую панель ставят по слою цементно-песча - ного раствора, который под тяжестью панели уп­лотняется,

Обеспечивая герметичность стыка.

В экспериментальных 17-этажных крупнопа­нельных домах примене­ны (из конструктивных соображений) внутренние пере­городки из железобетонных панелей толщиной 16 см (на просп. Мира) и 20 см (42-й квартал Юго-Запада) разме­рами «на комнату». Такие конструкции в качестве внут­ренних ограждений значительно повышают звукоизоля­ционные свойства междуквартирных и междусекцион­ных стен. Исследования, например, внутренних перегоро­док толщиной 16 см показали, что их звукоизоляционные качества (рис. 60) выше по сравнению со звукоизоля­ционными качествами железобетонных перегородок тол - 208
Щиной 14 см. Частотные характеристики стен толщинои 16 см (массивных) не имеют свойственных стенам тол­щиной 14 см глубоких «провалов» на средних частотах, ^имеющийся незначительный «провал» смещен в область низких частот.

При сооружении общественных п промышленных зданий за рубежом часто применяют подвесные потолки Д, 141, 142}, На нижней стороне перекрытия прокладывают различные инженерные коммуникации, эдеитропроводку, вентиляционные и етоинтельпые короба, трубопроводы и …

Наружные стены утепляют плитами пенопласта, распола­гая их с наружной стороны, или в середине, или ближе к вну­тренней поверхности стены. Более эффективно располагать утеплитель из пенопласта на наружной стороне степы. При …

Первоначально пеноплайты применялись в строительстве в виде полуфабриката, используемого прп возведении и изготов­лении на осройме того или иного конструктивно™ элемента. Применение плит пенопластов для угеп. теипя крыш или обли­цовки степ …

msd.com.ua

Звукоизоляция стен своими руками

Очень многие современные дома, построенные из бетонных панелей, имеют весьма слабую звукоизоляцию. А высокий уровень шумового загрязнения, характерный для всех без исключений крупных городов, делает эту проблему одной из самых актуальных, поскольку мешает комфортному проживанию, не позволяет полностью расслабиться и отстраниться от городской суеты и шума. Так же вопрос о звукоизоляции стен, будет актуален, при желании организовать мини кинотеатр, в одной из свободных комнат, для того что бы получить идеальный звук и избежать проблем с соседями, при просмотре фильмов и прослушивании музыки, при достаточно высоких  уровнях громкости. Тема этой статьи: Звукоизоляция стен своими руками, в ней мы расскажем об основных особенностях при выполнении звукоизоляционных работ в квартире, своими руками.

Звукоизоляция стен квартиры своими руками

Установка надежной звукоизоляции — единственное верное решение для избавления от лишнего шума в квартире. Причем эта процедура не должна ограничивается проведением одного мероприятия, а должна осуществляться комплексно. Лишь только изолировав от проникновения постороннего шума все элементы помещения (стены, потолок и пол), можно получить желаемый результат, в виде приятной тишины и покоя.

Связанные статьи:

Порядок выполнения работ по звукоизоляции стен своими руками

Первое, что нужно сделать перед непосредственной установкой звукоизоляции, это обследовать жилище на наличие различных дефектов (трещин, отверстий, щелей и так далее), через которые и проникают посторонние звуки. Во время обследования необходимо точно определить, какие именно элементы обладают слабой изоляцией в целом и подлежат полной звукоизоляции, а какие имеют лишь небольшие дефекты и могут быть устранены локально.

Также на этапе обследование необходимо проверить герметичность установки розеток и выключателей, расположенных на настенных гнездах, через которые может проникать шум.

Следующим этапом является- звукоизоляция стен в квартире

После того как обследование будет завершено, можно переходит непосредственно к выполнению работ по звукоизоляции посещения (квартиры). Эти работы по снижению проникающих и исходящих шумов, могут осуществляться разными способами и с применение различных материалов.

Начинать работу необходимо с тщательного заделывания и герметизации всех повреждений и дефектов в стене, а также со шпаклевки любых трещин и щелей в области крепления розеток и выключателей.

Далее необходимо осуществлять звукоизоляцию конструктивных элементов, выполненных из тонких или облегченных материалов: перегородки из дерева и гипсокартона, стены из газобетона и прочие, недостаточно плотные конструкции.

Звукоизоляционный материал для квартиры

Звукоизоляционный материал должен быть высококачественным, обладающим достаточной толщиной и низкой плотностью. Материал, толщиной менее десяти миллиметров, для данных целей не годиться.

Самыми эффективными звукоизоляционными материалами являются различные минеральные материалы (минеральная вата, минеральные плиты и прочее), которые могут быть как мягкими, так и твердыми. Также весьма неплохо зарекомендовал себя звукоизолятор из пробки и гипсокартон, заполненный специальными звукопоглощающими материалами.
Все эти материалы можно легко приобрести в любом магазине стройматериалов по не высокой цене.

Во время монтажа звукоизоляционного материала в квартире, необходимо следить, чтобы он не соприкасался с поверхностью стен. Для этого модно использовать специальные звукоизоляционные подложки, которые также можно купить в любом строительном магазине.

Установка звукоизоляции стен городской квартиры, позволит добиться полного поглощения постороннего шума, и не допустит его распространение внутри жилого помещения, что позволит его жильцам в полной мере насладиться тишиной и комфортом. Звукоизоляция стен своими руками, позволит значительно сэкономить средства, но придется повозиться, поскольку данная работа, должна быть выполнена достаточно аккуратно.

betonobeton.ru

классификация, выбор устройств, инструкция по монтажу, облицовка, варианты

Проблема высокого уровня слышимости в квартирах всегда была актуальной — и десятки лет назад, и сегодня. Наши родители, дедушки и бабушки прекрасно знают, как это некомфортно, когда через стенку или потолок слышно, что делают соседи, громкая музыка или даже шум ходьбы, когда и самому приходится ходить тише, чтобы не доставлять неудобств соседям снизу. Даже современные технологии строительства домов не позволяют решить вопрос звукоизоляции полностью. Единственно правильное решение — качественная шумоизоляция стен в квартире своими руками, особенно, если не удается договориться с соседями.

Бывают случаи, когда изолируют и межкомнатные стены в квартире, например, для таких комнат, как:

  • спальня;
  • детская;
  • гостиная с расположенным в ней музыкальным центром или кинотеатром;
  • комната — студия.

Чтобы выбрать правильный звукоизолирующий материал, важно определиться, какой тип шума пытаемся устранить.

Невыносимый шум

Классификация шума

Если посмотреть на шум с физической стороны, то можно понять, что его классификация зависит от источника звука. По сути, звук — это механические колебания воздуха, исходящие от предметов. Волна звука распространяется вокруг источника, пока не встретить преграду, в нашем случае это стены квартиры. Часть этого звука переходит за пределы стены, и попадает в соседние помещения. Шум разделяется на три категории:

  • ударный;
  • воздушный;
  • структурный.

Работающий телевизор, разговоры, музыка — все это источники воздушного шума. Ударные звуки, понятно, создаются при воздействии двух или больше предметов, сталкивающихся друг с другом. Например, в бытовых условиях могут возникать шумы при открывании или закрывании двери, когда падает стул или посуда. А структурные грохотания возникают от осадки здания и других конструктивных причин.

Считается, что лучшая шумоизоляция — это изолирование помещения с источником шума. Так издаваемые в помещении звуки не проникнут через стены и не будут мешать вам. Но сделать звукоизоляцию в соседней квартире — процесс крайне затруднительный, а чаще — просто невозможный. Поэтому приходится заботиться о своем помещении, чтобы оградить себя от посторонних стуков и помех.

Разные понятия: как определиться

Стоит отметить, что выражения звукоизоляция и звукопоглощение имеют разные понятия, и поэтому, выбирая строительный материал, нужно будет внимательно почитать описание на упаковке. Можно подумать с первого взгляда, что звукопоглощающие материалы более качественные и способны полностью ликвидировать шум, хотя по своим акустическим параметрам современные материалы одинаковы.

Шумоизоляция

Вместо того, чтобы покупать толстые слои поглощающих шум панелей, лучше купить доступные по цене изолирующие конструкции. К тому же они тонкие, не крадут много пространства в помещении. Функции остаются одинаковыми — отражение энергии, формирующейся от звуков.

Как действует шумоизоляция

Эффективность материала обуславливается его способностью поглощать посторонние шумы. А чем качественнее панель, тем лучше. Существуют такие вещества, которые преобразовывают звуки в тепловую энергию. Звуковые волны, проходя через изоляционный слой, задерживаются внутри, приводя молекулы воздуха в движение.

Повышение температуры внутри и еще большее колебание молекул и создает эффект поглощения. А для этого полотно должно быть пористым и пропускать через себя воздух. Такими качествами обладают:

  • минеральная вата;
  • войлок;
  • кремнеземные волокна;
  • стекловолокно.

Наличие волоконности обязательно, так как это не препятствует прохождению воздуха. Устройство шумоизоляции стен в квартире с использованием пенополиэтилена или полиуретана применимы для поглощения ударного шума, но мало эффективны к воздушному.

Шумоизоляционную продукцию можно разделить на две категории: органические и неорганические материалы. К натуральным относятся:

Изоляционный материал

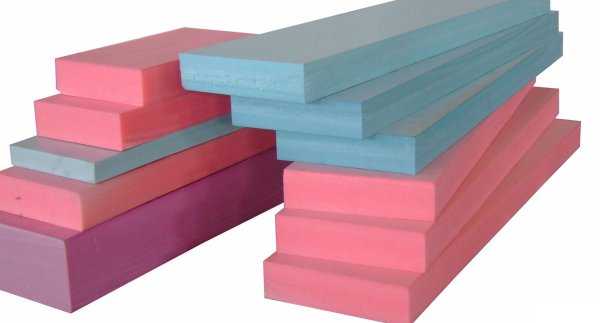

  • пенополистерол;
  • плиты ДСП или ДВП;
  • эковата.

Одно из преимуществ данного типа изоляции — доступность по цене. Но есть и недостаток — они не устойчивы к возгоранию и высоким температурам. Шумоизоляция пенопластом зачастую используется в нежилых помещениях.

На строительном рынке можно выбрать материалы для стен, обладающих максимально эффективными шумоизоляционными свойствами. Самыми популярными на данный момент являются неорганическая продукция, в категорию которой входят все виды ваты. Главные преимущества стекловаты заключаются в высокой устойчивости к огню и влажности. Кроме того, она очень надежна и долговечна. Стеклоизоляция способна выдерживать температуры до 800 градусов, что позволяет использовать ее в жилых и производственных зданиях.

Каркасные изоляционные устройства

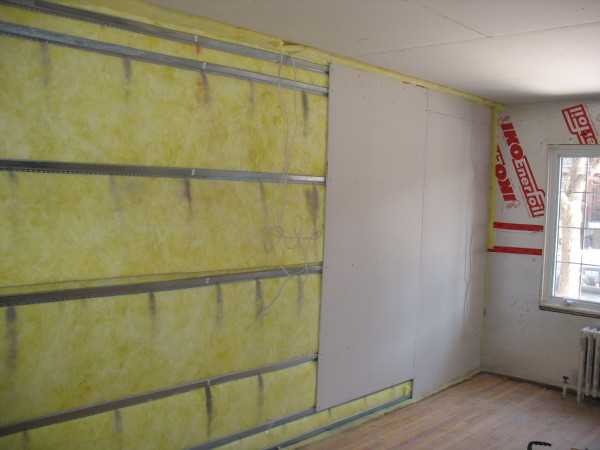

Чаще всего практикуется шумоизоляция своими руками, выполненная каркасным методом, с одновременным выравниванием стен гипсокартонном. Процесс проходит в три этапа:

  1. в виде сетки, по всему периметру стены, крепится металлический каркас;
  2. полости между профилями заполняются минеральной ватой;
  3. затем стены закрываются листами гипсокартона.

Очень важно, чтобы каркас не располагался близко к поверхности стены, либо полости профиля тоже нужно заполнить звукоизолирующим материалом. Но все равно, лучше избегать прямого касания со стеной.

Монтаж шумоизоляции

Утеплить и изолировать стены в квартире можно самостоятельно, осталось только приобрести необходимые для этого материалы. В некоторых случаях, приходится использовать несколько материалов одновременно для поглощения звука и изоляции, чтобы добиться максимального эффекта. Основной недостаток — это возведение большой конструкции, которая значительно уменьшает полезную площадь, да и процесс монтажа трудоемкий.

Далее приводится подробная инструкция, как установить каркасную звукоизоляцию на стены квартиры.

Основные стены помещения следует подготовить. Все щели и трещины заделываются цементной смесью. Обработка стен и косметический ремонт поверхности снижает уровень шума практически на треть. Рекомендуется выровнять стены, если для этого есть необходимость. На стене делается деревянная или металлическая обрешетка. Шумопоглощающий материал вплотную ставится между обрешеткой таким способом, чтобы вата не прикасалась к гипсокартону.

Звуковая энергия, попадая внутрь изоляции, не будет соприкасаться с твердой поверхностью и фонить. Толщина зазора не менее 2-х сантиметров. Панели можно крепить непосредственно к стене специальными дюбелями. Технологически процесс намного проще каркасного, с минимальными затратами. Рекомендуется применять фирменные крепления. Их конструкция и производственный материал разработаны так, чтобы не снижать эффективность шумоизоляции.

Стремитесь, чтобы панели располагались не параллельно друг к другу, что повысит качество поглощения.

Облицовка стен

Настало время приступать к финишной облицовке стен. Зачастую на получившийся каркас закрепляют листы гипоскартона, чтобы тем самым выровнять стены и защитить материал от внешнего воздействия. Очень важно проверить, чтобы на площади стены не осталось никаких пустых пространств и щелей.

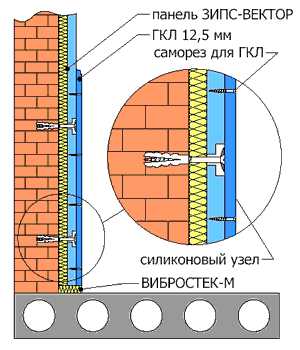

Бескаркасные панели

Монтаж изоляции стен

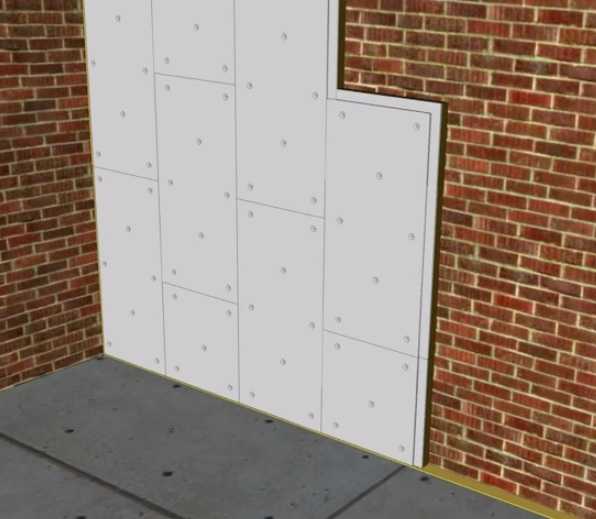

Одним из новейших материалов для устранения посторонних шумов являются сэндвич — панели ЗИПС. Это специальный комплекс, состоящий из толстого гипсоволокнистого слоя и слоя минеральной ваты. Этот усовершенствованный материал обладает списком преимуществ:

  • отсутствие каркасов и направляющих;
  • крепится плита по специальным точкам, отмеченным производителем, что снижает передачу звука;
  • торцовые стороны панелей имеют вибропрокладку, чтобы избежать соприкосновения с боковыми стенами;
  • замковая система установки не создает щелей на стыках.

Что еще можно использовать

Кроме вышеперечисленных способов, можно изолировать стены пробкой. Это современный виброматериал с демпфирующим свойством, и рекомендуется в тех помещениях, в которых большое внимание уделяется экономии площади. В любом случае, пробку лучше использовать одновременно с другим материалом, потому что она не способна защитит тонкие стены от проникновения шума. Звук теряет свою силу, когда приходит через несколько различных структурных слоев.

Профессиональные строители советуют рассматривать пробку в комплексе, а не отдельно. В общем, это полностью безопасный и экологически чистый способ отделки стен. Единственный минус, что его акустические свойства применимы только в том помещении, где он установлен. Чаще всего пробка несет в себе и декоративный эффект. Ассортимент панелей огромен, как по структуре, так и по цветовой гамме.

Существуют инновационные жидкие составы на клеевой основе. Наносится жидкая шумоизоляция стен между слоями фанеры, ГКЛ или непосредственно на стены. Смесь эффективна, проста в эксплуатации и нанесении.

Решить проблему повышенной слышимости в квартире легко. Нужно только тщательно все обдумать, комплексно подойти к ее решению. Возможно, потребуются финансовые затраты и необходимо будет пожертвовать площадью комнаты. А самое главное — правильно установить выбранный материал.

Шумоизоляция стен в квартире своими руками особенно актуальна для квартир, где проживают маленькие дети, молодые и пожилые люди. А современный строительный ассортимент открывает большие возможности, чтобы навсегда забыть о посторонних звуках и надоедливых соседях. По таким же технологиям утепляются балконы и лоджии, которые максимально увеличивают полезную площадь в квартире. В каких-то случаях можно поговорить с соседями, и совместными усилиями прекратить шуметь, чтобы жить в мире.

remvizor.ru

Звукоизоляция стен в квартире своими руками: теория и практика

Практически невозможно выделить тип домов, который обладает наиболее качественной звукоизоляцией. Однако пальма первенства по жалобам на шум принадлежит панельным и блочным сооружениям. Громкая музыка, соседи, постоянно делающие ремонт, лай собак, рёв машин, – все эти громкие звуки существенно снижают акустический комфорт и ослабляют нервную систему жильцов. Поэтому проблема звукоизоляции помещения актуальна для многих жителей городских квартир.

Шум с физической точки зрения

Что же представляет собой звук с точки зрения физики? Звук является результатом колебания воздуха, которое появилось из-за колебания механического, возникшего в твёрдом теле. Родившаяся звуковая волна обладает энергией. Далее волна распространяется по комнате, пока не встретит преграду. Затем часть волны отражается от преграды с потерей энергии. Ещё часть рассеивается по преграде с превращением энергии звука в тепловую энергию, а последняя часть волны прорывается через преграду и выходит с её обратной стороны.

Шумом принято называть звуки, не несущие в данный момент полезную информацию и оказывающие негативное влияние на человеческое восприятие окружающего пространства. Условно можно выделить три вида шума:

  • воздушный, рождённый звуками голоса, телевизора, музыкального центра;
  • ударный – возникает при механическом воздействии одних предметов на другие, это может быть звук падающего стула, передвигаемых столов, хлопки дверью;
  • структурным называют шум, который распространяется по конструктивным элементам здания;

Пред началом борьбы с проблемой шума в квартире необходимо уяснить, что звукоизоляция и звукопоглощение – два различных понятия. Первый термин подразумевает отражение энергии звуковой волны, а второй – её поглощение. С первого взгляда может показаться, что применение звукопоглощающих материалов ведёт к полному решению проблемы ликвидации шума. Однако такому способу достижения акустического комфорта мешает низкая эффективность шумопоглощающих материалов. Например, для снижения уровня выходящего шума на 50 дБ (децибел) потребуется звукопоглощающий слой толщиной, равной двум метрам, или звукоизолирующая конструкция толщиной всего в кирпич.

На практике звукоизолирующие конструкции устраиваются таким образом, чтобы они могли выполнять обе функции – и отражать звуковую энергию, и поглощать её.

Звукоизолирующие конструкции

Если есть возможность, то об акустическом комфорте жилья стоит подумать ещё на этапе строительства. Основным фактором, определяющим эффективность звукоизоляции межкомнатных и внешних стен, является массивность ограждающей конструкции, а уже потом – её звукоизоляционные и звукопоглощающие свойства.

Существует немало строительных материалов, из которых можно создавать однослойные конструкции, обладающие неплохими звукоизоляционными качествами. Это кирпич, железобетонный монолит, пено- или керамзитобетонные блоки. Главным условием обеспечения качественной звукоизоляции является герметичность конструкции без наличия щелей и отверстий.

На стадии проектирования повышение звукоизоляции можно обеспечить путём наращивания массивности конструкции и обеспечения её хорошей герметичности.

Однако при увеличении массивности стен и перекрытий существует ряд тонкостей:

  • наращивание массы конструкции вдвое приводит к увеличению уровня звукоизоляции всего на 6 дБ, что не является особо значительной величиной;
  • возрастание массы в два раза приведёт к увеличению толщины стены также в два раза, что негативно скажется на внутренних геометрических параметрах сооружения;
  • увеличение массы стен и перекрытий значительно повышает нагрузку на фундамент, что для многоэтажных зданий является недопустимым.

Снизить уровень шума поможет использование многослойных конструкций. Именно снизить, так как полностью избавиться от мешающих звуков в городской квартире вряд ли удастся. Для того чтобы казалось, что вы находитесь в тишине, уровень шума должен быть около 20 дБ, тогда как в основном в условиях мегаполиса этот показатель равен 40-50 дБ. Максимальная величина, на которую многослойные конструкции помогут уменьшить уровень шума, – 15 дБ. Многослойные конструкции довольно лёгкие, но и они уменьшают полезную площадь, поскольку изделия толщиной 20-30 мм существенного улучшения акустического фона обеспечить не способны.

Состоят многослойные панели, в основном, из двух слоёв – «жёсткого» (кирпича, гипсокартона, гипсоволокна) и «мягкого» (звукопоглотителя). Часть звуковой волны отражается первым слоем, а часть «тонет» в звукопоглотителе.

Для создания комплексной защиты своего жилища, обратите также внимание на гидро- и пароизоляцию стен, так необходимые для комфортной атмосферы.

Также прочитайте эту статью о том, как сделать пароизоляцию потолка в доме своими руками.

Принцип действия шумопоглощающих материалов

Способность некоторых материалов к шумопоглощению обусловлена их способностью преобразовывать звуковую энергию в тепловую. Чем эффективней работает материал, тем большее количество энергии звуковой волны он превратит в тепло. А происходит этот процесс следующим образом: звуковая волна, проходя через материал, вызывает колебания находящихся там молекул воздуха. В результате трения молекул друг о друга и о поры материала происходит повышение их температуры. Чем активней трение, тем значительней эффект звукопоглощения.

Для обеспечения хорошего шумоглощения материал должен обладать двумя важными свойствами: быть очень пористым – для впускания звука – и способным пропускать колеблющиеся воздушные молекулы сквозь себя.

Важным условием эффективной работы звукопоглощающего материала является наличие у него определённой плотности, обеспечивающей максимальную потерю энергии звуковой волной без её отражения назад. Этим требованиям наиболее соответствуют материалы с волокнистой структурой: войлок, минеральная вата, стекловолокно, кремнезёмные волокна. Качественные зукопоглотители обладают очень тонкими волокнами с огромной площадью поверхности. При этом они не препятствуют проникновению молекул воздуха в толщу материала.

Для борьбы с ударным шумом часто используют ячеистые материалы высокой упругости, получаемые способом «вспенивания» или «вспучивания» – ячеистые бетоны, пенополиэтилен, пенополиуретан, пенопласт. Однако эти материалы мало эффективны для ликвидации «воздушного» шума.

Нередко современные звукопоглотители выполняют не только свою прямую функцию, но и являются предметами интерьера. Для этого они должны иметь эстетически привлекательный вид, обладать малым водопоглощением и значительной био- и огнестойкостью.

При подборе материала необходимо уделить особое внимание его огнестойкости, поскольку большинство звукопоглотителей склонны к горению с образованием дыма и выделением токсичных веществ.

Сориентироваться в многообразии звукоизоляционных материалов и определиться, какая же звукоизоляция — самая лучшая для стен квартиры, помогут отзывы:

Устройство звукоизоляции многослойных стен

Конструкции для обеспечения дополнительной шумоизоляции зачастую представляют собой лёгкие каркасные облицовки, обшивка которых изготавливается из гипсоволокнистых или гипсокартонных листов.

Этапы монтажа каркасной облицовки:

  • к стене крепится металлический или деревянный каркас;
  • на каркас закрепляют гипсокартонные или гипсоволокнистые листы;
  • между листами и защищаемой поверхностью укладывают слой звукопоглощающего материала.

При монтаже звукопоглощающей конструкции важно не только правильно выбрать материал звукопоглотителя и толщину звукоизолирующего слоя, но и не допустить, чтобы каркас напрямую касался стены. При непосредственном контакте стены и каркаса шум попадает на жёсткий слой, минуя звукопоглотитель, что приводит к прямому переизлучению полученного звука. Звукопоглотитель останется в этом случае не задействованным. Во избежание такой ситуации между стеной и каркасом устанавливают упругие прокладки.

Как своими руками осуществить звукоизоляцию стен в квартире с помощью материала Isover, смотрите в этом видео:

Звукоизолирующие многослойные панели бескаркасного типа

Одним из современных материалов, применяемых для создания дополнительной звукоизоляции, являются сэндвич-панели ЗИПС (звукоизолирующая панельная система), оснащённые пазо-гребневой замочной системой. Сэндвич-панели представляют собой комплекс, состоящий из плотных гипсоволокнистых листов и лёгких слоёв. Лёгкие слои могут изготавливаться из минеральной ваты или штапельного стекловолокна.

Система ЗИПС обладает рядом отличительных особенностей, благодаря которым её можно назвать одной из лучших звукоизоляций для стен квартиры и дома:

  • В такой системе отсутствуют направляющие каркасы. Возможность бескаркасного монтажа обеспечивается правильным подбором жёсткости звукопоглощающего материала.
  • Фиксация системы к защищаемой конструкции производится через специальные узлы, служащие для виброизоляции. Эти узлы предназначены для максимального снижения передачи звуковой волны от шумоизлучающего устройства к сэндвич-панелям.
  • Для снижения влияния звуковых мостиков в ЗИПС не предусмотрен жёсткий контакт между торцами сэндвич-панелей и боковыми стенами или перекрытиями. Для обеспечения отсутствия прямого соприкосновения применяется виброизолирующая прокладка, укладываемая в два слоя, толщина каждого составляет 4 мм.
  • Пазогребневые замковые системы, которыми оснащены сэндвич-панели, исключают возможность возникновения щелей при монтаже. После установки панелей их закрывают гипсокартонными листами. Эта мера даёт возможность защитить виброизолирующие узлы от механических воздействий при последующей облицовке стены и увеличивает уровень звукоизоляции.

Существует три типа ЗИПС, которые дают возможность решать задачи различного уровня сложности:

  • модификация «ЗИПС-вектор» представляет собой сэндвич-панель, толщина которой равна 40 мм, общая толщина вместе с гипсокартонным листом – 53 мм;
  • «ЗИПС-модуль» – имеет толщину сэндвич-панели 70 мм, общую – 83 мм;
  • «ЗИПС-синема» – панель толщиной 120 мм, общая толщина – 133 мм.

Панели ЗИПС имеют следующие сертификаты: пожарный (с 1-й категорией горючести), гигиенический, акустический.

Даже тонкие бескаркасные звукоизолирующие системы типа «ЗИПС-модуль» толщиной 70 мм способны снижать шум на 10 дБ, это при том, что удвоение массы стены позволяет уменьшить уровень шума всего на 6 дБ.

Проблема шума вполне решаема, однако в этом вопросе необходим комплексный подход к проблеме, готовность понести материальные затраты и пожертвовать некоторой частью полезной площадью квартиры. Однако из фото и схем ниже можно понять, что существует масса тонких звукоизолирующих материалов, поэтому основной фактор снижения шума — правильная установка!

GD Star Rating
loading...

Звукоизоляция стен в квартире: способы решения проблемы, 4.6 out of 5 based on 10 ratings

izolyar.com
