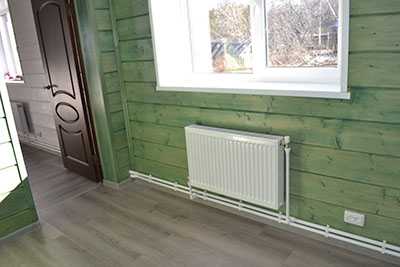

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

• До пола 8-12 см;
• до подоконника 9-11 см;
• до стены 5-6 см;
• выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

• Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
• При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
• Напольные крепления для радиатора устанавливаются на чистовой пол.

Инструмент для установки:

• Дрель или перфоратор,
• Сверло 10 мм,
• Молоток,

ogon.guru

Как рассчитать радиаторы отопления для частного дома

Комфортные условия жизни в зимнее время всецело зависят от достаточности снабжения теплом жилых помещений. Если это новостройка, например, на дачном или приусадебном участке, то необходимо знать, как рассчитать радиаторы отопления для частного дома.

Как рассчитать радиаторы отопления для частного дома

Все операции сводятся к вычислению количества секций радиаторов и подчиняются четкому алгоритму, поэтому нет нужды быть квалифицированным специалистом – каждый человек сможет проделать довольно точное теплотехническое вычисление своего жилища.

Почему необходим точный расчет

Теплоотдача приборов теплоснабжения зависит от материала изготовления и площади отдельных секций. От правильных вычислений зависит не только тепло в доме, но также сбалансированность и экономичность системы в целом: недостаточное число установленных секций радиаторов не обеспечит должное тепло в комнате, а излишнее количество секций ударит по карману.

Виды радиаторов отопления

Для вычислений необходимо определиться с типом батарей и системы теплоснабжения. К примеру, расчет алюминиевых радиаторов теплоснабжения для частного дома отличается от других элементов системы. Радиаторы бывают чугунными, стальными, алюминиевыми, алюминиевыми анодированными и биметаллическими:

• Наиболее известны чугунные батареи, так называемые «гармошки». Они долговечны, стойки к коррозии, обладают мощностью секций 160 Вт при высоте 50 см и температуре воды 70 градусов. Существенный недостаток этих приборов – неприглядный внешний вид, но современные производители выпускают гладкие и достаточно эстетичные чугунные батареи, сохраняя все преимущества материала и делая их конкурентоспособными.

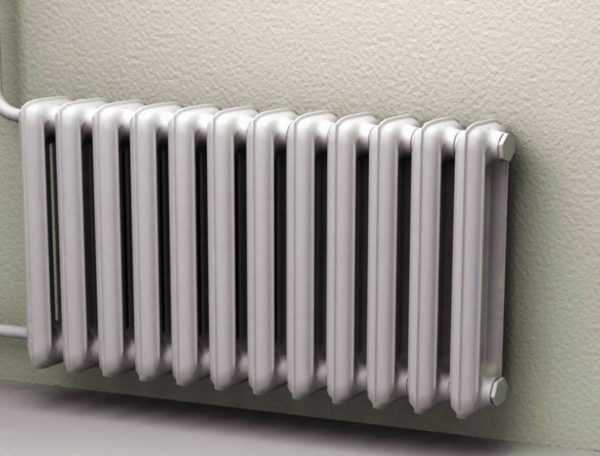

Чугунные батареи отопления

• Алюминиевые радиаторы по тепловой мощности превосходят чугунные изделия, они прочны, обладают легким собственным весом, что дает преимущество при монтаже. Единственный недостаток подверженность к кислородной коррозии. Для его устранения взято на вооружение производство анодированных радиаторов из алюминия.

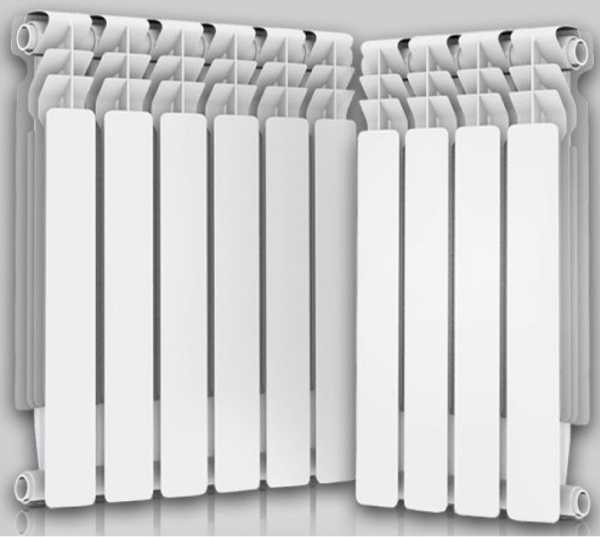

Алюминиевые радиаторы отопления

• Стальные приборы не обладают достаточной тепловой мощностью, не подлежат разборке и увеличению секций при необходимости, подвержены коррозии, поэтому не пользуются популярностью.

Стальные радиаторы

• Биметаллические радиаторы отопления – это сочетание стальных и алюминиевых деталей. Теплоносителями и крепежными деталями в них являются стальные трубы и резьбовые соединения, покрытые алюминиевым кожухом. Недостаток – довольно высокая стоимость.

Биметаллические батареи

По типу системы теплоснабжения различают однотрубное и двухтрубное подключение элементов отопления. В многоэтажных жилых домах в основном применена однотрубная схема системы теплоснабжения. Недостатком здесь является довольно значительная разница температуры входящей и исходящей воды на разных концах системы, что свидетельствует о неравномерности распределения тепловой энергии по приборам батареям.

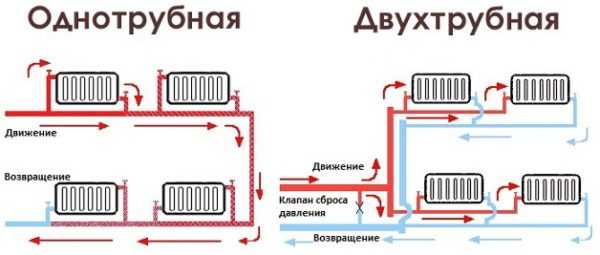

Однотрубная и двухтрубная система отопления

Для равномерного распределения тепловой энергии в частных домах можно применять двухтрубную систему теплоснабжения, когда горячая вода подается по одной трубе, а охлажденная выводится по другой.

Кроме этого, точное вычисление количества батарей отопления в частном доме зависит от схемы подключения приборов, высоты потолка, площади оконных проемов, количества наружных стен, типа помещения, закрытости приборов декоративными панелями и от других факторов.

Помните! Необходимо правильно рассчитать требуемое число радиаторов отопления в частном доме, чтобы гарантировать достаточное количество тепла в помещении и обеспечить экономию финансовых средств.

Таблица для расчета количества секций батареи

Виды расчетов отопления для частного дома

Вид расчета радиаторов отопления для частного дома зависит от поставленной цели, то есть насколько точно вы хотите рассчитать батареи отопления для частного дома. Различают упрощенный и точный методы, а также по площади и по объему рассчитываемого пространства.

По упрощенному или предварительному методу подсчеты сводятся к умножению площади помещения на 100 Вт: стандартную величину достаточной тепловой энергии на метр в квадрате, при этом формула подсчета примет следующий вид:

Q = S*100, где

Q – потребная мощность тепла;

S – расчетная площадь комнаты;

Вычисление нужного числа секций разборных радиаторов ведется по формуле:

N = Q/Qx, где

N – требуемое количество секций;

Qx – удельная мощность секции по паспорту изделия.

Так как эти формулы для высоты комнаты – 2,7 м, для других величин требуется вводить коэффициенты поправки. Вычисления сводятся к определению количества тепла на 1 м3 объема помещения. Упрощенная формула выглядит так:

Q = S*h*Qy, где

H – высота комнаты от пола до потолка;

Qy – средний показатель тепловой мощности в зависимости от вида ограждения, для кирпичных стен равен 34 Вт/м3, для панельных стен – 41 Вт/м3.

Эти формулы не могут гарантировать комфортные условия. Поэтому требуются точные вычисления, учитывающие все сопутствующие особенности здания.

Точный расчет приборов отопления

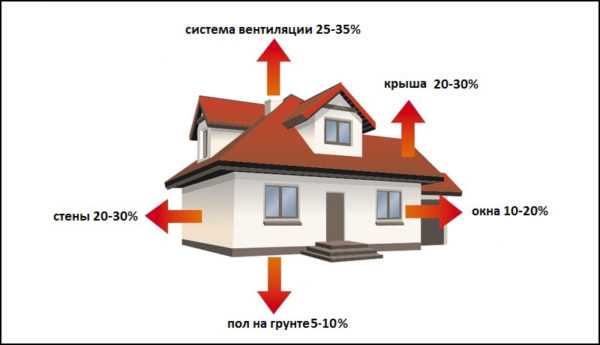

Теплопотери здания

Наиболее точная формула необходимой тепловой мощности выглядит следующим образом:

Q = S*100*(K1*К2*…*Kn-1*Kn), где

K1, K2 … Kn – коэффициенты, зависящие от различных условий.

Какие условия влияют на микроклимат в помещении? Для точного расчета учитывается до 10 показателей.

K1 – показатель, зависящий от числа наружных стен, чем больше поверхности соприкасается с внешней средой, тем больше потери тепловой энергии:

• при одной наружной стене показатель равен единице;
• если две наружные стены — 1,2;
• если три внешние стены — 1,3;
• если все четыре стены наружные (т.е. здание однокомнатное) — 1,4.

К2 – учитывает ориентацию здания: считается, что комнаты хорошо прогреваются, если расположены в южном и западном направлении, здесь К2 = 1,0, и наоборот недостаточно – когда окна выходят на север или восток – К2 = 1,1. С этим можно поспорить: в восточном направлении помещение все же прогревается по утрам, поэтому целесообразнее применить коэффициент 1,05.

Расчитываем, насколько сильно должна греть батарея

К3 – показатель утепления наружных стен, зависит от материала и степени термоизоляции:

• для наружных стен в два кирпича, а также при использовании утеплителя для не утепленных стен показатель равен единице;
• для неутепленных стен – К3 = 1,27;
• при утеплении жилища на основании теплотехнических расчетов по СНиП – К3 = 0,85.

К4 – коэффициент, учитывающий самые низкие температуры холодного периода года для конкретного региона:

• до 35 °С К4 = 1,5;
• от 25 °С до 35 °С К4 = 1,3;
• до 20 °С К4 = 1,1;
• до 15 °С К4 = 0,9;
• до 10 °С К4 = 0,7.

Расчет радиаторов отопления по площади

К5 – зависит от высоты помещения от пола до потолка. В качестве стандартной высоты принята h = 2,7 м с показателем равной единице. Если высота комнаты отличается от стандартной, вводится поправочный коэффициент:

• 2,8-3,0 м – К5 = 1,05;
• 3,1-3,5 м – К5 = 1,1;
• 3,6-4,0 м – К5 = 1,15;
• более 4 м – К5 = 1,2.

К6 – показатель, учитывающий характер помещения, находящегося сверху. Полы жилых зданий всегда утепляются, комнаты сверху могут быть отапливаемыми или холодными, а это неизбежно повлияет на микроклимат рассчитываемого пространства:

• для холодного чердака, а также если помещение сверху не отапливается, показатель будет равен единице;
• при утепленном чердаке или кровле – К6 = 0,9;
• если сверху расположено отапливаемая комната – К6 = 0,8.

К7 – показатель, учитывающий тип оконных блоков. Конструкция окна существенным образом влияет на потери тепла. При этом величина коэффициента К7 определяется следующим образом:

• так как окна из дерева с двойным остеклением недостаточно защищают комнату, показатель самый высокий К7 = 1,27;
• стеклопакеты обладают отличными свойствами защиты от теплопотерь, при однокамерном стеклопакете из двух стекол К7 равен единице;
• улучшенный однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет, состоящий из трех стекол К7 = 0,85.

Однотрубная и двухтрубная система отопления

К8 – коэффициент, зависящий от площади остекления оконных проемов. Теплопотери зависят от количества и площади установленных окон. Соотношение площади окон к площади комнаты должно быть урегулировано таким образом, чтобы коэффициент имел низшие значения. В зависимости от отношения площади окон к площади помещения определяется искомый показатель:

• менее 0,1 – К8 = 0,8;
• от 0,11 до 0,2 – К8 = 0,9;
• от 0,21 до 0,3 – К8 = 1,0;
• от 0,31 до 0,4 – К8 = 1,1;
• от 0,41 до 0,5 – К8 = 1,2.

Схемы подключения отопительных приборов

К9 – учитывает схему подключения приборов. В зависимости от способа подключения горячей и вывода холодной воды зависит отдача тепла. Этот фактор необходимо учитывать при установке и определении требуемой площади приборов теплоснабжения. С учетом схемы подключения:

• при диагональном расположении труб подача горячей воды осуществляется сверху, обратка – снизу с другой стороны батареи, а показатель равен единице;
• при подключении подачи и обратки с одной стороны и сверху, и снизу одной секции К9 = 1,03;
• примыкание труб с двух сторон подразумевает и подачу, и обратку снизу, при этом коэффициент К9 = 1,13;
• вариант диагонального подключения, когда подача производится снизу, обратка сверху К9 = 1,25;
• вариант одностороннего подключения с подачей снизу, обраткой сверху и одностороннее нижнее подключение К9 = 1,28.

Потеря теплоотдачи из-за установки экрана радиатора

К10 – коэффициент, зависящий от степени закрытости приборов декорирующими панелями. Открытость приборов для свободного обмена теплом с пространством помещения имеет немаловажное значение, так как создание искусственных барьеров снижает теплоотдачу батарей.

Имеющиеся или искусственно созданные преграды могут изрядно понизить отдачу батареи из-за ухудшения обмена теплом с комнатой. В зависимости от этих условий коэффициент равен:

• при открытом расположении радиатора на стене со всех сторон 0,9;
• если прибор прикрыт сверху единице;
• когда радиаторы прикрыты сверху ниши стены1,07;
• если прибор прикрыт подоконником и декоративным элементом 1,12;
• когда радиаторы полностью прикрыты декоративным кожухом 1,2.

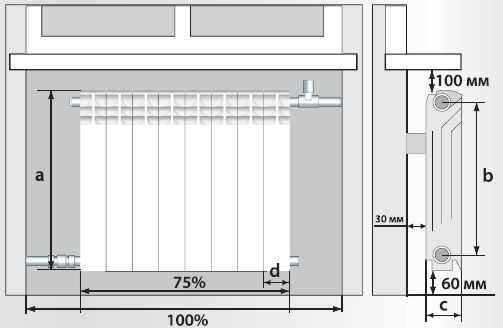

Правила установки радиаторов отопления.

Кроме этого, существуют специальные нормы расположения приборов отопления, которые необходимо соблюдать. То есть батарею располагать не менее, чем на:

• 10 см от низа подоконника;
• 12 см от пола;
• 2 см от поверхности наружной стены.

Подставляя все необходимые показатели, можно получить достаточно точное значение требуемой тепловой мощности помещения. Путем разделения полученных результатов на паспортные данные отдачи тепла одной секции выбранного прибора и, округлив до целого числа, получаем количество требуемых секций. Теперь можно, не опасаясь последствий, подобрать и установить необходимое оборудование с нужной тепловой отдачей.

Установка батареи отопления в доме

Способы упрощения расчетов

Несмотря на кажущуюся простоту формулы, на самом деле практический расчет не так прост, особенно если количество рассчитываемых комнат велико. Упростить расчеты поможет применение специальных калькуляторов, размещаемых на сайтах некоторых производителей. Достаточно ввести все необходимые данные в соответствующие поля, после чего можно получить точный результат. Можно воспользоваться и табличным методом, так как алгоритм вычисления достаточно прост и однообразен.

25.11.2016

gopb.ru

Как поменять батареи в доме самому – Свой дом мечты

Важной составляющей комфорта в доме является определенный температурный режим в нем. Залогом этого является надежная и эффективная система отопления, которая монтируется на этапе строительства здания. Однако по ряду объективных причин возникает необходимость в замене батарей на новые.

Необходимость замены радиаторов

Причины, обуславливающие необходимость замены радиаторов, можно условно разделить на экстренные и плановые. К первым относится нарушение целостности отопительного прибора вследствие длительного использования, механического повреждения или гидроудара.

Необходимость замены отопительных батарей может быть связана со снижением мощности оборудования по причине значительного их загрязнения. Образование на внутренних стенках радиатора большого слоя минеральных отложений становится причиной уменьшения просвета, а это в свою очередь  – препятствие для перемещения теплоносителя.

Замена радиаторов

В некоторых случаях возникает проблема, связанная с недостаточной мощностью отопительных приборов, что является причиной малого уровня обогрева помещений. Выходом из положения для жителей частных домов может быть увеличение рабочей мощности теплогенератора. В многоэтажных домах это сделать не представляется возможным, поэтому приходиться прибегать к использованию дополнительных источников тепла.

Современные технологии для организации отопительной системы позволяют производить регулирование температуры как в доме в целом, так и в каждом отдельном его помещении. При их использовании достигается максимальный КПД системы отопления и появляется возможность получения экономического эффекта от замены радиаторов.

Следует помнить, что любое оборудование, в том числе и отопительное, имеет определенный срок службы. Поэтому эксплуатация его сверх нормативного срока может стать причиной возникновения аварийной ситуации. Следствием халатного отношения к внутренним коммуникациям может стать авария, которая потребует не только замены приборов отопления, но и ликвидации ее последствий.

Пошаговое руководство по замене батарей отопление

Проведение работ по замене отопительных батарей в доме целесообразно летом, так как именно в этот период отопление отключено. По понятным причинам замена отопительных приборов зимой может быть связана аварийной ситуацией, которая требует проведения экстренных ремонтных мероприятий.

Выбор радиаторов отопления

Перед проведением ремонтных работ следует разобраться в видах оборудования подобного типа и его характеристиках. Это позволит достичь максимальной эффективности отопительной системы.

Радиаторы бывают следующих видов:

Панельные. Приборы этого типа имеют в своей конструкции 2-3 панели, по которым перемещается теплоноситель. По сравнению с секционными батареями, скорость их нагрева выше. Имеется возможность бокового и нижнего подключения. Материалом служит сталь.

Панельные радиаторы

Колончатые. Они представляют собой два коллектора, которые связаны трубчатыми колонками. Могут быть стальными или выполненными из алюминия.

Колончатые батареи

Секционные. Конструкция этих батарей состоит из секций, по которым движется теплоноситель. Их число ограничено общим весом конструкции. Выбор материала довольно широк. Это могут быть чугун, алюминий, сталь или биметалл.

Секционные батареи

Основными характеристиками отопительных приборов являются:

Прочность. Все радиаторы должны обладать достаточной прочностью. В паспорте отопительного оборудования содержатся сведения о рабочем и испытательном давлении. В процессе выбора следует брать в расчет уровень рабочего давления с учетом некоторого запаса на случай непредвиденных обстоятельств. В связи с тем, что для подачи теплоносителя в многоэтажных домах уровень давления теплоносителя высок, не рекомендуется использовать алюминиевые приборы отопления. При высоком давлении целесообразно устанавливать биметаллические или стальные приборы отопления. Агрегаты из биметалла обладают отличными прочностными характеристиками и высоким показателем теплоотдачи.

Коррозионная стойкость. Отопительные батареи работают в условиях, благоприятных для развития коррозионных процессов, поэтому это качество их материала имеет большое значение. По способности противостоять коррозии наилучшими считаются чугунные батареи, а более слабыми в этом отношении – алюминиевые изделия. Специалисты рекомендуют при запитке теплоносителем отопительной системы с алюминиевыми радиаторами применять добавки, снижающие уровень развития коррозии.

Теплоотдача. Способность отдавать тепловую энергию в отапливаемое помещение является определяющим показателем при выборе отопительного прибора. В документах на оборудование указывается мощность всего прибора или одной его секции. Принято считать, что для обогрева 1 кв.м стандартной комнаты необходимо затратить 80-120 Вт.

Подготовительный процесс

Идеальным случаем проведения ремонта отопительной системы является полная замена трубопровода совместно с соседями, так как частичная замена труб не даст в полном объеме требуемого эффекта.

Желательно, чтобы была заменена труба на выходе из батарей соседей, которые проживают сверху, и на входе к соседям снизу.

Соединение с соседями

Если достичь договоренности с соседями не удалось, то придется обрезать стояк вверху и внизу и сделать переход на металлопластиковую трубу. Использование такого материала для трубопровода является наиболее оптимальным решением, так как не потребуется проведения сварочных работ.

До начала ремонта следует прекратить подачу воды в систему. После этого необходимо при помощи насоса как можно полнее произвести удаление остатков жидкости в ней. Завершив это мероприятие, перекрывают воду у самого радиатора. Далее нужно произвести приблизительный расчет объема воды, находящейся в батарее, и подготовить соответствующую емкость для ее сбора в ходе демонтажа оборудования.

Важным этапом подготовки ремонта системы отопления является осуществление замеров ее конструктивных элементов:

• Определяются диаметры труб на выходе из батареи соседей сверху и на входе у соседей снизу.
• Производится замер протяженности трубопровода для соединения с отопительной системой соседей, проживающих выше и ниже. При этом важно учитывать все изгибы и нюансы конструкции, а также толщину перекрытия между этажами.
• Рассчитывается длина трубопровода, проходящего по собственной квартире.
• Производится подбор длины трубы, которая будет помещена в перекрытии, а также ее диаметр.

Покупка расходного материала

В продажу радиаторы поступают без дополнительного оборудования и запорной арматуры. Поэтому необходимо приобрести дополнительные детали.
Заглушки. Потребуется одна глухая и две проходных в соответствии с диаметром. Кроме этого, при использовании крана Маевского, необходима еще одна при его установке.
Прокладки. Их количество определяется числом заглушек.
Трубы. Материал трубопровода зависит от предпочтений владельца. В настоящее время потребители отдают предпочтение металлопластику.
Кран «американка». Количество этой арматуры зависит от числа радиаторов, так как ее назначение заключается в отсечении радиатора в индивидуальном порядке от подачи теплоносителя. Это необходимо для удобства проведения ремонтно-профилактических работ.
Полипропиленовый вентиль. Он предназначен для осуществления подачи теплоносителя в систему и его циркуляции при перекрытых кранах «американка».
Концевик ППР. Эта деталь необходима для соединения с батареями, находящимися у соседей.

Детали

Демонтаж старой батареи

Работы по демонтажу отопительных приборов выполняются в следующей последовательности:

• Отвинчивается контргайка на подводке снизу и наверху.
• Определяются места, где будет происходить разрезание. Для этого следует использовать строительный уровень. Резка производится с таким расчетом, чтобы имелся запас минимум 10 мм от резьбы.
• Материал разрезают по меткам и демонтируют батареи с кронштейнов.
• В случае разницы размеров нового и старого радиатора требуется отрезать трубу по соответствующему размеру с последующим нанесением резьбы.
• При необходимости увеличения длины трубы следует нарастить ее при помощи вставки.
• Далее необходимо произвести подготовку оставшейся резьбы, удалив с нее заусенцы.

Разметка расположения радиатора

Монтаж батареи должен происходить в соответствии с разметкой. В ходе ее необходимо учитывать следующие требования:

• При правильном расположении радиатора высота от пола должна находиться в пределах 100-150 мм. При уменьшении его ухудшается воздухообмен и затрудняется проведение уборки.
• Не следует приближать отопительные приборы к подоконнику, это может ухудшить конвективный теплообмен. Расстояние между радиатором и подоконником не должно быть менее 150 мм.
• Слишком близкое расположение батареи к поверхности стены снизит тепловую отдачу, поэтому их располагают на расстоянии 30-40 мм друг от друга.

Монтаж батареи отопления

Процесс установки батареи осуществляется по единому принципу для всех видов отопительных приборов. При проведении работ в отопительный сезон необходимо согласовать свои действия со службой эксплуатации.

К работе можно приступать при отключенном стояке и открытом сливном вентиле, который располагается в подвале. На новый радиатор навинчиваются футорные гайки, а на подводящие трубы – шаровые краны. При оснащении кранами следует использовать уплотнительный материал, для обеспечения высокой надежности соединения.

Многие специалисты используют для этой цели паклю. При этом резьбовое соединение окрашивается краской, а материал уплотнения наматывается на нее. Намотка должна производиться по ходу часовой стрелки, с усилием и на конус, началом которого является край резьбы. Затем на паклю наносится густой слой краски.
Завершив такую подготовку, навинчивают кран. Эту операцию следует производить до окончания резьбы.

Остатки пакли на трубе пропитываются краской. Такое соединение после засыхания краски будет надежным и станет хорошей защитой от протечек.

Батареи подключаются к отопительной системе при помощи внутренней резьбы, имеющейся на обеих сторонах прибора. На эти резьбовые соединения устанавливаются футорные гайки, причем одна из них имеет левую резьбу, другая – правую. Как правило, для уплотнения соединения гаек с радиаторами используются уплотнители-прокладки, которые могут быть изготовлены из резины или паронита.

Как поменять батареи в доме самому

На батареи, оснащенные гайками, устанавливается дополнительное оборудование. В месте подключения радиатора к трубопроводу монтируется ответная часть «американки». На другой стороне устанавливается снизу – заглушка, а сверху – кран Маевского.

Для установки радиатора на стене используются кронштейны, которые монтируются в соответствии с разметкой.

После окончания работ по замене батарей запускается отопительная система, во время заполнения которой необходимо удалить из нее воздух с помощью крана Маевского. По мере заполнения системы теплоносителем контролируют надежность всех соединений.

small-house.ru

как подключить батарею правильно, варианты

Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме.

От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам. Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:

• Правильность монтажа разводки.
• Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
• Выбор оптимального отопительного оборудования и комплектующих.

Выбор места подключения и нормы установки

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

• Расстояние от низа батареи до пола – 10-12 см.
• Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
• Расстояние от задней панели прибора до стены – не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи отопительных приборов и некорректной работе всей отопительной системы.

Установка радиаторов отопления в частном доме в нише или с применением экрана влияет на теплопотери

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами. В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева.

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными терморегуляторами, предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме.

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

Минусы:

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

На схеме пример двухтрубной разводки отопления

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

• Боковое (одностороннее).

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

• Диагональное (перекрестное).

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками, вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа, читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Установка

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, установить батареи можно самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

okanalizacii.ru
