Проект наружных сетей водопровода. г.Москва — Мир водоснабжения и канализации

состоит:

Текстовая часть. Пояснительная записка по наружным сетям водоснабжения, г.Москва

Паспорт проекта

I.Общие данные

1.Наименование проекта: Водоснабжение строительной площадки №26а. Внутриплощадочные сети. ……

2.Заказчик: ОАО «….»

3.Стадия проектирования: Рабочая документация

4.Район строительства: САО

5.Вид строительства: Водопровод Д=100мм.

Проектная организация: ….

II.Технико-экономические показатели

Временный водопровод Д=100мм. 114,3 м
Сметная стоимость тыс.р.
Срок строительства .

III. Строительные решения

№ п/п	Наименование	Материал	Размер (Д), мм	L по трассе (м)	L геом. (м)	В стальном футляре		Закрытая прокладка
№ п/п	Наименование	Материал	Размер (Д), мм	L по трассе (м)	L геом. (м)	Ду, мм	L (м)	Ду, мм	L (м)
ВРЕМЕННЫЙ ВОДОПРОВОД Д=100мм (внутриплощадочная сеть)
1	Труба стальная Д=100мм	сталь	108х5,0	108,3	114,3	300	102,0
2	Футляр стальной Д=600мм	сталь	630х8,0		6,0

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

1.Общая часть

Настоящий проект разработан по заказу ОАО «….» в соответствии с техническими условиями МГУП «Мосводоканал» № …. от … г.

1.1 Исходными материалами для проектирования являются:

— геодезические планы М 1:2000;

— геодезические планы М 1:500 «Мосгоргеотреста»;

— трасса обследована проектировщиками в натуре.

— СНиП 2.04.02-84 «Водоснабжение наружные сети и сооружения».

— Альбомы института «Мосинжпроект», «Каналстройпроект

— Инженерно-геологические изыскания выполнены ОАО «Мосинжпроект» мастерская №8.

2.КРАТКАЯ ХАРАКТЕРИСТИКА СТРОИТЕЛЬНОЙ ПЛОЩАДКИ

Устройство временного водоснабжения строительной площадки осуществляется в связи с подготовкой первоочередных мероприятий по освоению площадок для строительства …..

Адрес строительства: Площадка № 26а расположена в Западном Административном округе г. Москвы …..

На площадке располагаются бытовые временные здания (столовая, душкомбинат), производственные временные здания, а так же площадки для складирования стройматериалов и другие сооружения.

На территории стройплощадки располагаются проектируемые временные сети водоснабжения, канализации, водостока и электроснабжения.

3.ИНЖЕНЕРНО ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ ПЛОЩАДКИ

Согласно отчету о инженерно-геологических изысканиях, выполненных ОАО «…» (скважина №9 от 10 ноября 1972г.), в строительной траншее будут разрабатываться следующие грунты:

-Насыпной грунт: суглинок красно-коричневый, с вкл. до 10% щебня кирпича, с прослоями песка, пластичный, мощностью 1,4м;

-Песок ср.крупности коричневый, с вкл. до 10% гравия, влажный, средней плотности, мощностью 1,4м;

-Песок ср.крупности коричневый, с вкл. до 10% гравия, щебенистый грунт, влажный, средней плотности, мощностью 1,2м;

-Песок ср.крупности коричневый, с вкл. до 10% гравия, влажный, средней плотности, мощностью 1,8м.

Основанием проектируемого водопровода является: песок ср.крупности коричневый, с вкл. до 10% гравия, щебенистый грунт, влажный, средней плотности с расчетным сопротивлением не менее Ra=200 кПа.

Уровень подземных вод располагается ниже отметок заложения коммуникаций. При строительстве подземные воды вскрыты не будут.

Результаты инженерно-геологических изысканий соответствуют требованиям СНИП 2.02.01-83*, СП 11-105-97.

4.Проектные решения

Для разработки документации в качестве исходных данных использовался стройгенплан, выполненный ОАО «Метрогипротранс».

Временное водоснабжение строительной площадки на период строительства …., строительная площадка №26а, осуществляется устройством внутриплощадочной водопроводной сети Д=100мм. Внутриплощадочная проектируемая сеть водоснабжения подключается к проектируемому внеплощадочному водопроводу ОАО «Мосинжпроект» Д=100мм. Подключение проектируемой внеплощадочной сети водопровода по проекту ОАО «Мосинжпроект» выполнено к существующему кольцевому городскому водопроводу Д=300мм.

Максимальный напор в сети городского водопровода -50м вод.ст., минимальный -45м вод.ст.

Все временные сооружения выполняются только на время работ по подготовке первоочередных мероприятий по освоению площадок для строительства …..

Водоснабжение строительной площадки выполняется временными внутриплощадочными и внеплощадочными сетями с сооружениями на них.

Внеплощадочный водопровод предназначен для подключения внутриплощадочных сетей водоснабжения стройплощадки №26а к существующему городскому водопроводу. Сеть выполнена ОАО «….» Д=100мм. Внеплощадочный водопровод запроектирован от существующего ГВ Д=300мм до водомерного узла и расположен у внешней границы территории строительной площадки №26а.

Внутриплощадочный водопровод предназначен для обеспечения хозяйственно-питьевых и производственных нужд стройплощадки №26а. Проектируемый водопровод располагается внутри площадки.

Для учета воды предусматривается водомерный узел со счетчиком расхода воды СКБ-40 в отапливаемом строении размерами 6,0х3,0м на территории строительной площадки. В водомерном узле установлены ЗРА в соответствии с техническими требованиями утвержденными Департаментом ЖКХиБ Правительства г. Москвы. Водомерный узел монтируется с использованием чугунных фасонных частей ЧШГ с внутренним цементно-песчаным покрытием и оцинкованной наружной поверхностью.

Временные внутриплощадочные сети водоснабжения предусмотрены из стальных электро сварных труб Д=108х5мм по ГОСТ 10704-91 общей протяженностью 114,3м. Способ строительства – открытый.

При прохождении проектируемой сети В1 Д=100мм под дорогой, сеть прокладывается в стальном футляре Д=325х8мм по ГОСТ 10704-91, длинной 102,0м. Пространство между трубой и футляром забутовывается цементным раствором М100.

На выходе из здания водомерного узла, сеть опускается в грунт вертикальным стояком Д=100мм, высотой 2,0м. На вводе в здание душекомбината и столовой сеть водоснабжения поднимается в здание вертикальным стояком Д=100мм, высота каждого стояка 2,0м. Вертикальные участки проектируемой сети В1 Д=100мм, расположенные выше глубины промерзания, заключаются в стальной футляр Д=630х8мм, общей длинной 2,00м. Промежуток между футляром с трубой заполняется керамзитом. В основание вертикального стояка выполняется ж/б обойма усиления.

На вводах в здания (поз. 9,10) предусмотрены бесколодезные фланцевые чугунные задвижки фирмы «Hawle»/

В местах поворота трассы предусмотреть бетонный упор СК2110-88.

В колодце ВК1, ВК2 предусматриваются задвижка чугунная фланцевая Д=100 для технологических нужд площадки.

Спуск воздуха осуществляется в верхних точках водопроводной сети (через водоразборную арматуру во временных здания).

Опорожнение сети осуществляется через колодец ВК2.

Все фланцевые соединения – болтовые. Болтовые соединения предусматриваются с коррозионностойким термодиффузионным цинковым покрытием (ТДЦ).

Предусматривается фланцевый уплотнитель из резиновой прокладки толщиной 3мм.

Под люки водопроводных камер устанавливаются опорные плиты УОП-6. В камерах устанавливается запорная арматура, все соединительные и фасонные части должны быть выполнены из литого высокопрочного чугуна для напорных трубопроводов ТУ 1468-001-39535214-2008.

Наружная поверхность горловин обмазывается двумя слоями битума.

После окончания строительно- монтажных работ, перед пуском данного участка водопровода в эксплуатацию необходимо выполнить следующие виды работ:

Телеметрическую диагностику внутреннего состояния ЦПП проложенного трубопровода;
Гидравлическое испытание трубопровода произвести давлением превышающим рабочее на величину 1.25 (Рисп.=1.25хРраб).
Дезинфекцию трубопровода произвести водой с применением привозного гипохлорида натрия по ГОСТ 11086-76 марки А.

Промывка трубопровода считается выполненной после 12-ти кратного водообмена промываемого участка. Вода для промывки берется из городского водопровода и сбрасывается в водосточную сеть. Общий объем сброса составляет Vсбр=12х0,9=10,8м³. По окончанию промывки произвести отбор проб воды на исследование величины остаточного хлора.
Бактериологический анализ.
Врезка в существующую сеть городского водопровода.

Испытание трубопровода выполнять согласно СНиП 3.05.04-85*. Трубопровод испытывать на прочность и герметичность гидравлическим способом. Испытательное давление на прочность — 0,8МПа. Величина испытательного давления на герметичность 1,0МПа.

Для измерения объема воды, подкачиваемой в трубопровод и выпускаемой из него при проведении испытания, следует применять мерные бачки или счетчики холодной воды (водомеры) по ГОСТ 6019-83, аттестованные в установленном порядке.

Заполнение испытываемого трубопровода водой должно производиться с интенсивностью не более 4 – 5 м

3/ч.

При заполнении трубопровода водой воздух должен быть удален через открытые краны и задвижки.

Приемочное гидравлическое испытание напорного трубопровода допускается начинать после засыпки его грунтом в соответствии с требованиями СНиП 3.02.01-87 и заполнения водой с целью водонасыщения. Для стальных трубопроводов выдержка с целью водонасыщения не производится.

Трубопровод предварительное испытание выдержал, если в нем не появилось разрывов фасонных частей и труб, не появилось нарушений чеканки соединений стыковых, не обнаружено утечек воды. В процессе предварительного испытания водопровода падение давления для стальных труб не допускается.

Напорный трубопровод признается выдержавшим предварительное и приемочное гидравлическое испытания на герметичность, если величина расхода подкаченной воды не превышает величины не более 0,28л/мин на 1 км стальной трубы Д=100мм.

Слив промывной воды выполнить в дождевую канализацию.

Объем воды в результате опорожнения проектируемой сети составляет 0,9 м³.

Монтаж и гидравлические испытания трубопроводов производить согласно СНиП 3.05.04-85.

ППР согласовать с 5 РЭВС МГУП МВК.

После окончания строительства, водопровод подлежит ликвидации: трубы забутовываются цементно-песчаным раствором М100, фасонные части, плиты перекрытия колодцев, горловины, упорные плиты, лестницы, люки демонтируются. Колодцы засыпаются песком.

Рабочая документация разработана в соответствии с нормами и правилами, инструкциями, государственными стандартами, заданием на проектирование и техническими условиями эксплуатирующих организаций. Состав и содержание проекта соответствуют требованиям СНиП 11-01-95.

Таблица объемов основных работ (внутриплощадочная сеть)
№ п/п		Наименование вида работ	Ед. изм.		Кол-во / общий вес				Прим.
Временный водопровод Д=100мм
1		Ст. футляр d=630×8мм	пм/кг		6,0		736,0		футляр (стояк) открытая прокладка
2		Труба ст. Д=108х5,0мм ГОСТ 10704-91 нар. защитным покрытием из экструдированного полиэтилена по ГОСТ 9.602-89	пм/кг		114,3		1452,0		Открытая прокладка
3		Ст. футляр d=325×8мм	пм/кг		102,0		6379,0		Открытая прокладка
4		Задвижка чугунная фланцевая Р=1,6МПа, Д=100мм, 30ч39р	шт/кг		2		52,0		ЗРА применять в соответствии с техническими требованиями утвержденными Департаментом ЖКХиБ Правительства г.Москва
5		Тройник чугунный фланцевый, Д=100мм	шт/кг		2		38,0
6		Тройник фланцевый чугунный с двумя клиновыми задвижками Р=1,6МПа 4450Е2 «Hawle»	шт/кг		1		71,0
7		Шток телескопический глубина заложения трубопровода 2,0-2,5м	шт/кг		2		18,8
8		Штурвал для задвижки 7800 «Hawle»	шт/кг		2		4,4
9		Ковер чугунный для двух задвижек 4550 «Hawle»	шт/кг		1/54,5
10		Отвод стальной приварной 90° Д=100мм	шт/кг		4		16,0		ГОСТ 17375-2001 Ст.20
11		Отвод стальной приварной 45° Д=100мм	шт/кг		1		2,8
12		Фланец стальной плоский приварной Д=100мм, Р=1,6МПа	шт/кг		4		4,7		ГОСТ 12820-01
13		Комплект: болт (1шт.), гайка (1шт.) М16х80, ГОСТ 7798-70	компл.		32				Для трубы Д=100мм ТДЦ покрытием
14		Утеплитель керамзит	м³		1,6
Футляр
15		Металл на хомуты	шт/кг		27		95,0		СК 2410-94-12 для стальной трубы Д=100мм
16		Цементный раствор М-100	м3		6,4				Для трубы Д=100мм
Упоры
17		Упор Д100	шт.		2				СК2110-88-0.001 Для трубы Д=100мм, угол поворота 15°
18		Плита упора (бет В7,5)	шт/м3		2		0,04
19		Бетонная подготовка (бетон В7.5)	шт/м3		2		0,02
20		Гидроизоляционная прокладка	шт/м²		2		0,12
21		Подготовка из щебня	шт/м3		2		0,02
22		Упор Д150	шт.		1				СК2110-88-0.005 Для трубы Д=100мм, угол поворота 90°
23		Плита упора (бет В15)	шт/м3		1		0,06
24		Бетонная подготовка (бетон В7.5)	шт/м3		1		0,02
25		Гидроизоляционная прокладка	шт/м²		1		0,18
26		Подготовка из щебня	шт/м3		1		0,011
Узел усиления, L=0,8м
27		Монолитный бетон В7,5 на подготовку L=0,85	шт/м³		3		0,06		ТК-01-04-03 для трубы Д=100мм
28		Монолитный железобетон В15 на обойму	шт/м³		3		0,27
29		Сетка дорожная Ф5,6мм на обойму	шт/м²		3		3,3
30		Покрытие битумом за два раза	шт/м²		3		2,9
Узел усиления раструбного соединения (монтаж и демонтаж)
31		Арматура Ø10 А-I, L=490мм	шт/кг		4		1,25
32		Гайка М10	шт/кг		8		0,25
33		Стальной лист толщ.10мм	шт/кг		4		15,5
34		Прокладка резиновая толщ.3мм	шт/кг		2		0,5
Колодцы
35		Рабочая камера водопроводного колодца ВГ-15	шт/т		2		5,64		СК 2201-88
36		Плита перекрытия ПК-15	шт/т		2		1,36
37		Лестница Л1, L_общ=4,2м	кг		103,0
38		Упорная плита УОП-6	шт/т		2		1,8		Очаковский комбинат ЖБИ
39		Люк чугунный тип «Т»	шт/кг		2		240,0		ГОСТ 3634-99
40		Фундамент под задвижки 150х150х250(Н):	шт		2
40.1		— бетон В15	м³		0,01
40.2		— уголок стальной горячекатаный равнополочный Ст.3, размером 35х35х5мм	пм/кг		4,4		11,3		ГОСТ 8509-86
Демонтаж по трассе
41		Цементный р-р М100 на забутовку труб d=100мм	м/м³		114,3		0,9		забутовка
42		Рабочая камера водопроводного колодца ВГ-15	шт/т		2		5,64
43		Плита перекрытия ПК-15	шт/т		2		1,36
44		Лестница Л1, L_общ=4,2м	кг		103,0
45		Упорная плита УОП-6	шт/т		2		1,8
46		Люк чугунный тип «Т»	шт/кг		2		240,0
47		Задвижка чугунная фланцевая Р=1,6МПа, Д=100мм, 30ч39р	шт/кг		2		52,0
48		Тройник чугунный фланцевый Д=100мм	шт/кг		2		38,0
49		Тройник фланцевый чугунный с двумя клиновыми задвижками Р=1,6МПа 4450Е2 «Hawle»	шт/кг		1		71,0
50		Шток телескопический глубина заложения трубопровода 2,0-2,5м	шт/кг		2		18,8
51		Штурвал для задвижки 7800 «Hawle»	шт/кг		2		4,4
52		Ковер чугунный для двух задвижек 4550 «Hawle»	шт/кг		1/54,5
53		Тройник фланцевый чугунный с двумя клиновыми задвижками Р=1,6МПа 4450Е2 «Hawle»	шт/кг		1		71,0
54		Отвод стальной приварной 90° Д=100мм	шт/кг		3		12,0
55		Фланец стальной плоский приварной Д=100мм, Р=1,6МПа	шт/кг		4		4,7
56		Засыпка колодца песком	шт/м³		2		7,1
Промывка водопровода (монтаж и демонтаж)
57		Пожарный рукав Д=75мм	м		150,00
58		Задвижка чугунная фланцевая МЗВ75, Д=75мм	шт/кг		2		90,00
59		Кран шаровой проходной 11Б27п1, Д=50мм	шт		2
Водомерный узел (монтаж и демонтаж)
61	Задвижка чугунная фланцевая Д=100мм, PN=1,6МПа, 30ч39р			шт.		2		52,0		ЗРА применять в соответствии с техническими требованиями утвержденными Департаментом ЖКХиБ Правительства г.Москвы
63	Колено чугунное фланцевое Д=100мм			шт.		2		7,9
64	Обратный клапан d=100мм			шт.		1				ТУ 1460-035-50254094-2000
65	Переход стальной 100х50мм			шт.		2		1,2		ГОСТ 17378-83
66	Фланец стальной приварной Д=100мм			шт.		1		1,1		ГОСТ 12820-01
67	Патрубок чугунный фланцевый ВЧШГ Д=100мм, L=200мм			шт.		1		23,0		На заказ з-д «Свободный сокол»
68	Патрубок чугунный фланцевый ВЧШГ Д=100мм, L=150мм			шт.		2		15,6
69	Опора марки КНС-VIII			шт		2				П.п.16-11
70	Прокладка резиновая,S=3мм, Д=172мм			шт./кг		10		9		ГОСТ 7339-90
71	Прокладка резиновая,S=3мм, Д=57мм			шт./кг		2		0,8		ГОСТ 7339-90
72	Болты оцинк. М16х80 с гайкой			шт.		80				ГОСТ 7798-70, ГОСТ 5915-70
73	Болты оцинк. М16х60 с гайкой			шт.		8				ГОСТ 7798-70, ГОСТ 5915-70
74	Водомерная вставка			Комп.		1				См.ниже
Водомерная вставка (монтаж и демонтаж)
75	Счетчик холодной воды СКБ-40			компл.		1		2,7
76	Фильтр магнитный фланцевый ФММ40			компл.		1		3,5
77	Патрубок ст.оцинкованный L=90мм d=40мм			шт./кг		1		0,17		ГОСТ 3262-75*
78	Вентиль запорный муфтовый 15ч8р2 d=15мм			шт./кг		1		0,75		ГОСТ 5761-74
79	Манометр показывающий МП-3У,Ру=10ксм/см2			шт./кг		1		0,92		ГОСТ 2405-88
80	Трехходовый кран 14М1 Ру1,6МПа d=15мм			шт./кг		1		0,26		ТУ 26-07-1061-73
81	Патрубок ст.оцинкованный L=150мм d=40мм			шт./кг		1		0,56		ГОСТ 3262-75*
82	Переход концентрический стальной 50х4,5-40мм			шт./кг		2		0,6		ГОСТ 17378-83
83	Сгон Д=40мм, L=150мм			шт./кг		1		0,46		ГОСТ 8969-75
84	Патрубок ст. оцинк. L=200мм, Д=15мм			шт./кг		2		0,52		ГОСТ 3262-75*
85	Фланец ст.приварной плоский d=50мм			шт./кг		2		4,1		ГОСТ 12820-80

Графическая часть. Чертежи по наружным сетям водоснабжения, г.Москва

Данный проект является интеллектуальной собственностью. Просьба его не копировать и не распространять на других сайтах.

Примечание:

Для выполнения проекта по наружным сетям водоснабжения Вам может пригодиться следующая информация:

Удачного Вам проектирования!

mir-vik.ru

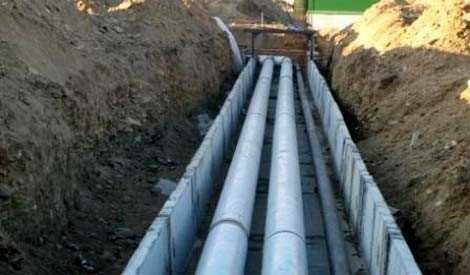

Укладка водопроводной трубы в траншею. Строительство наружных сетей водопровода и канализации

Добавить в закладки

Прокладка труб — это технически сложный и трудоемкий процесс, который должен соответствовать основным требованиям контроля над качеством и безопасностью. Прокладка трубопровода предполагает тщательное планирование, большой объем подготовительных работ, анализ грунтов и другие необходимые исследования.

Трубопроводы по своему назначению делят на магистральные, коммунально-сетевые и технологические . Для транспортировки жидких и газообразных сред на большие расстояния предназначены магистральные трубопроводы. Технологические — это трубопроводы промышленных предприятий, по которым транспортируются сырье, топливо и другие материалы для обеспечения технологического процесса.

Коммунальные городские и поселковые трубопроводы служат для подачи газа и воды, а также отвода бытовых отходов в различных населенных пунктах. Об этом виде трубопроводов пойдет речь в данной статье.

Материалы для изготовления труб

Большинство неполадок трубопроводов возникают из-за неправильного выбора материала труб, несоответствия их прочности фактическим нагрузкам, возникающим в процессе эксплуатации.

Основные материалы, используемые для изготовления трубопроводов, — металлы и полимеры. Из металлов применяют недорогие и привычные сталь и чугун, а также дорогую и долговечную медь. Выбор в группе полимеров огромен: полиэтилен различных видов, поливинилхлорид, полипропилен и другие материалы, кроме того, выпускаются трубы, армированные алюминием и стекловолокном.

У каждого из этих материалов есть свои особенности, обеспечивающие потребительский спрос. Чаще всего в России для устройства водопровода и канализации по-прежнему используют стальные трубы, имеющие самую низкую стоимость. Однако сталь имеет множество недостатков: трубы склонны к коррозии, нуждаются в покраске снаружи, внутреннее сечение быстро зарастает; монтаж требует профессионализма, чтобы избежать протечек.

Виды металлических труб: стальные, железные, медные, металлопластиковые.

Медь — это традиционно дорогой, но очень долговечный материал. Она выдерживает любые температуры, не подвержена коррозии и зарастанию просвета трубы. Трудозатраты на монтаж трубопровода окупаются значительным сроком службы, поэтому медь выбирают те, кто предпочитает экономии качество. Из полимерных материалов среди отечественных потребителей наибольшей популярностью начинают пользоваться полипропиленовые трубы благодаря своим отличным эксплуатационным свойствам, надежности и относительно низкой стоимости.

Способы прокладки трубопроводов

Различают два основных метода прокладки новых наружных трубопроводов:

открытый способ (со вскрытием грунта)
закрытый (бестраншейный) способ

Схема бестраншейной прокладки т

kupildoma.ru

СНИП. ГОСТ, строительство, монтаж, проектирование, устройство

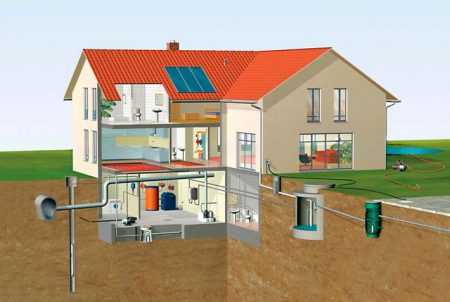

Водоснабжение и водоотведение (канализация) любого строительного объекта — это самое нужное изобретение человечества.

Водоснабжение может быть централизованным из общей разветвленной сети системы водоснабжения всего города или любого другого населенного пункта, а также локальным (местным, автономным) при отсутствии центральной системы подачи воды к зданиям на данном участке.

В современном мире широко осуществляют доставку воды в здания любого назначения и ее отвод, применяя системы наружного водопровода и канализации.

Так уж устроен человек, что без воды он обходиться не может. Вода — это жизнь. И как поется в известной песне, «без воды и не туды, и не сюды». Поэтому во все времена люди селились около рек, озер, копали колодцы, чтобы иметь доступ к этому эликсиру жизни. Затем стали разрабатываться целые системы подачи воды, необходимой для жизни, работы, отдыха человека, направленные на бесперебойное, качественное обеспечение водой в любое время и в нужных количествах.

Одновременно с водоснабжением развивались и системы водоотведения (канализации) для приема, отвода, утилизации, переработки отработанной воды и продуктов жизнедеятельности человека.

Общие правила организации работ при проектировании и прокладке инженерных коммуникаций

Обязательное условие комфортного существования человека — это наличие бытовых удобств непосредственно в помещениях, где он находится. Для этого помимо внутренней разводки труб подачи и отведения воды объект вашего строительства подключается к внешним коммуникациям.

Как в черте города или другого населенного пункта, где строится объект любого назначения при возможном наличии под землей различного рода всевозможных коммуникаций, так и при загородном строительстве, где земля свободна от подобных препятствий, обязательными условиями обеспечения зданий водой и ее отведения, являются:

наличие проекта и разрешения на данный вид строительных работ, где предусматривается не только прокладка наружных коммуникаций, но и места вхождения сети водопровода в здание для подсоединения к внутренней сантехразводки, и точки выхода отводящей канализации идущей к системе очистки;
выполнение требований к проведению земляных работ, контроль за скрытыми работами и получение соответствующих актов технадзора;
выполнение требований к качеству материалов для таких сетей, обеспечивающих безаварийную эксплуатацию водопровода и канализации, так как исправление ошибок связано с дополнительными затратами и неудобствами для самого же застройщика.

Такие жесткие условия связаны в первую очередь с:

выполнением правильного монтажа данных сетей и будущей безопасной их эксплуатации;
сбережением ваших средств и безостановочным действием наружной сети водопровода и канализации;
недопущением повреждения других возможно существующих коммуникаций, проходящих в земле на этом участке, где ведутся работы по прокладке ваших сетей;
требованием экологического законодательства, направленного также и на охрану подземных вод;
выполнением санитарно-эпидемиологических норм и правил, не позволяющих загрязнение территории, где находится объект вашего строительства;
требования строительных норм и правил (СНиП).

Основные, общие для водоснабжения и водоотведения стадии выполняемых работ

Подготовка и врезка в действующую централизованную сеть инженерных коммуникаций населенного пункта или подсоединение к внутренней сантехразводке в здании при автономном водоснабжении и канализации.

К общим этапам подведения наружных инженерных сетей водоснабжения и канализации после получения проектно-технической документации и разрешений соответствующими органами контроля относятся:

Земляные работы. Копка траншей для прокладки труб на определенную проектом глубину.
Устройство основания для укладки трубопроводов. Засыпка дна траншеи кварцевым (речным) песком делает из него своеобразную подушку для безопасного расположения на ней труб сети водоснабжения и канализации.
Монтаж трубопроводов из полиэтилена низкого давления (ПНД), полиэтилена высокого давления (ПВД), поливинилхлорида (ПВХ), полипропилена (ПП), стали, чугуна, керамики, асбоцемента в подготовленных траншеях.
Монтаж трубопроводов методом прокола пласта земли и горизонтального бурения там, где выкопать траншею открытым способом или невозможно, или представляет определенную трудность, например, под автомобильными дорогами.
Монтаж сборных железобетонных колодцев, строительство колодцев из кирпича, камер из монолитного железобетона.
Установка запорной и регулирующей арматуры, ревизий, пожарных гидрантов и распределительных колонок.
Послойная засыпка смонтированной сети инертным материалом, кварцевым (речным) песком с последующим уплотнением.
Восстановительные работы на участке, где проходили такие работы, с элементами благоустройства территории.
Подписание актов скрытых работ на всех этапах строительства.
Подготовка и врезка в действующую централизованную сеть инженерных коммуникаций населенного пункта или подсоединение к внутренней сантехразводке в здании при автономном водоснабжении и канализации.
Подготовка полного, оформленного должным образом пакета исполнительно-технической документации со сдачей объекта строительства эксплуатирующей организации.

Инженерные наружные сети водоснабжения объектов строительства

С незапамятных времен существует проверенный способ обеспечения водой человека. Это копка неглубокого колодца и отбор воды из поверхностного слоя грунтовых вод.

Централизованные водопроводные сети включают в себя наличие:

водозабора, которым может быть любой открытый водоем, будь то река, озеро, глубинная скважина;
стационарного комплекса подготовки, очистки воды, приведение ее в соответствие санитарным нормам для последующей подачи в распределительную разветвленную сеть и доставки питьевой воды потребителям;
перекачивающей насосной станции, осуществляющей прохождение воды под определенным давлением по трубам до конечного потребителя;
запорной арматуры, колодцев обслуживания и точек подключения объектов водоснабжения.

Типы и виды локального (местного, автономного) водоснабжения

С появлением в продаже поверхностных и погружных электронасосов, с помощью которых можно поднимать воду и доставлять ее в дом, эксплуатация колодца упрощается.

В отсутствии разветвленной вблизи вашего дома централизованной сети водоснабжения и, естественно, подключения к ней возможен следующий вариант водоснабжения.

Производится доставка питьевой воды в емкостях, в бутылях, для питья и приготовления пищи. Конечно, этот вариант не может существовать на постоянной основе, а может использоваться как временный, на переходный период, до обустройства надежного, постоянного водоснабжения, обеспечивающего здание водой круглосуточно и круглый год.

Нужно просто помнить, что вода в земле есть везде, независимо от места нахождения вашего участка. Дело только в расположении ее пластов, глубине залегания водоносного слоя и, соответственно, качестве находящейся в нем воды. Чтобы воду «добыть», поднять на поверхность и начать использование ее в своих целях, нужно обустроить колодец или артезианскую скважину, которые и решат этот вопрос.

Обустройство колодца как источника постоянного водоснабжения здания.

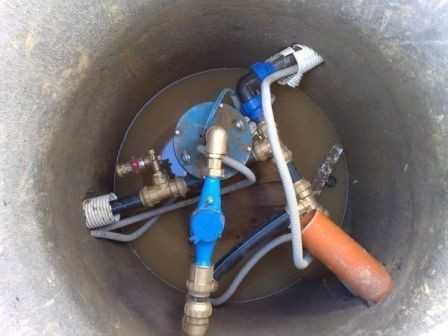

Подъём воды из колодца с помощью насосного оборудования обустройство колодца.

С незапамятных времен существует проверенный способ обеспечения водой человека. Это копка неглубокого колодца и отбор воды из поверхностного слоя грунтовых вод. Поверхностные воды располагаются в земле неравномерно и не текут строго горизонтально, повторяя контур поверхности земли, а могут залегатьна разной глубине от 3-5 до 25 м.

Этот способ водоснабжения имеет право на жизнь даже только из-за того, что он недорогой в обустройстве, с наименее простым, легким и малозатратным обслуживанием и чисткой колодца. К недостаткам этого вида можно отнести возможную сезонность наполнения колодца из водоносного слоя, если вы попали при его копке на верх и низ участка течения грунтовой воды. При попадании на относительно ровный участок подземного «ручья» наполнение колодца будет в независимости от сезона, жары или холода ровным и постоянным.

С появлением в продаже поверхностных и погружных электронасосов, с помощью которых можно поднимать воду и доставлять ее в дом, эксплуатация колодца упрощается. При этом остается возможность набора воды старым дедовским способом, при помощи ведра. Использования ручных, ножных, механических насосов, превращает «добычу» воды еще и в удовольствие. Можно использовать этот процесс как занятие на тренажере для накачивания мышц или выполнение зарядки по утрам.

Транспортировка воды в дом при помощи насосов производится по трубопроводной системе, проложенной в грунте на глубине от 1.5 до 2.5 м от поверхности земли и на 0.5 м ниже глубины промерзания почвы. Глубина залегания сети водопровода зависит от глубины промерзания земли в том регионе, где вы живете, так как он монтируется в незамерзающем слое земли.

Колодцы могут быть выполнены из монолита, бревен или специальных колодезных колец и накрыты сверху крышкой от попадания в пыли, грязи, веток, листвы, посторонних предметов.

Артезианские скважины известнякового слоя залегания воды

После установки соответствующего оборудования и приведения качества воды в норму необходимо получить заключение в Санэпидстанции о пригодности использования этой воды для питья.

Бурение скважины до глубокого водоносного слоя залегания воды порядка 35- 200 м обеспечит вам бесперебойное водоснабжение вашего дома.

Скважины могут различаться в зависимости от их мощности:

для дома сезонного проживания, с расходом воды 1.5-2 м3 в час;
дома постоянно, всесезонного проживания, с расходом 3-4 м3 в час.

Для такой скважины обязательно необходимо разрешение ввиду того, что подземные воды являются стратегическим запасом страны и охраняются законом, не допускающим загрязнения, хаотичного и бесконтрольного пользования этим природным ресурсом.

Выполнение этой работы, в отличие от колодца, под силу только специализированной организации, поэтому и стоимость работ на бурение, обустройство и периодическую чистку скважины обойдется вам недешево. Но это стоит того. Организация выдаст вам паспорт на скважину, где будет отображен геологический разрез, диаметр, статистический и динамический уровени воды в стволе скважины и другие технические параметры.

После завершения работ необходимо воду сдать на анализ и по его результатам проводить подготовку воды для применения ее в качестве питьевой. Как правило, вода из артезианской скважины имеет повышенную жесткость и слишком минерализована, содержит много извести, железа, и ее необходимо умягчить и очистить. После установки соответствующего оборудования и приведения качества воды в норму необходимо получить заключение в Санэпидстанции о пригодности использования этой воды для питья.

Инженерные наружные сети водоотведения (канализации) объектов строительства

Для сезонного или эпизодического пребывания в доме иногда бывает достаточно установки биотуалета для утилизации отходов жизнедеятельности человека.

Существуют разнообразные виды канализации (водоотведения), применяемые для отвода стоков из зданий и сооружений. При проектировании объекта строительства нужно принять во внимание:

назначение объекта: жилое помещение или хозяйственный объект;
эпизодическое, сезонное, постоянное время эксплуатации здания и естественно системы канализации;
загруженность системы, зависящей от количества прогоняемых по ней стоков, количества сантехнических приборов, установленных в здании, количества проживающих в доме и частоты пользования водой;
рельеф, геологические условия на участке, где расположено строение;
стоимость:
устройства всей системы, включая выводящий, наружный трубопровод, через который идут все стоки;
системы приема, переработки и утилизации стоков;
оптимальное соотношение цены, качества и производительности;
материалы, ингредиенты и оборудование;
степени очистки стоков;
гарантии надежной эксплуатации и сервисного обслуживания.

Типы и виды принимающих устройств канализации

Коллектор – это сосуд, принимающий в себя все стоки ливневой канализации и передающий их в почву (либо при помощи насоса выкачивается в близлежащий водоем или овраг).

Для сезонного или эпизодического пребывания в доме иногда бывает достаточно установки биотуалета для утилизации отходов жизнедеятельности человека. Но такая система не сможет обслужить хозяйственные стоки от душа, прачечной и кухни, для этих целей устанавливают емкости различной вместимости для сбора отработанной воды.

К достоинствам этих видов приема отходов относится мобильность биотуалета, отсутствие коммуникаций, компактность установки и недорогое обслуживание.

Для длительного пребывания в доме устраивают целые системы наружной канализации, такие как выгребная яма, емкости для отходов, оборудуют септик, станции глубокой очистки.

Выгребная яма как вид канализации отходов и стоков

Применяемый ранее вид наружной канализации, выгребная яма была «палочкой-выручалочкой» в местах строительства домов, где отсутствовала централизованная канализация. Добиться разрешения врезки нового объекта строительства в существующую систему канализации в городе или поселке и сейчас непросто. Поэтому выгребная яма служила верой и правдой долгие годы и из-за простоты возведения, недорогого обслуживания и надежной эксплуатации являлась незаменимой.

В нынешнее время выгребную яму можно построить за городом, да и то только у домов с сезонным проживанием человека. С появлением большого количества сантехприборов в домах и большим расходом воды на хозяйственные и санитарно-гигиенические нужды выгребная яма переполняется и требует более частого ее опорожнения.

Септики — современная альтернатива выгребных ям

Септики как самодельные, так и промышленного производства, являются автономными (местными) очистными сооружениями и установками.

Распространены септики двух видов:

накопительные, это просто объемные емкости различной вместимости, накапливающие и сохраняющие стоки до их откачки специализированными машинами;
очищающего типа. Они позволяют не только собирать, но и перерабатывать, отстаивая в камерах, все попавшие в них стоки, перерабатывая органику бактериями.

Самодельные септики — это система последовательно идущих камер, колодцев, в которых и отстаиваются твердые отходы, взвесь и прочее. По количеству камер, емкостей они бывают 2 камерные (при объеме стоков до 10-12 кубов в сутки) и 3 камерные (если объем стоков превышает это количество). Емкости могут быть монолитные, изготовленные из кирпича и железобетонных колец.

Обязательное условие септиков, особенно самодельных — это герметичность, чтобы не допускать проникновения патогенных микроорганизмов в землю и в окружающую среду в целом.

Порядок работ по обустройству самодельных септиков

Чтобы самостоятельно выполнить работы по строительству септика, нужно учитывать:

тип грунта участка;
минимальное расстояние от водозабора (скважины или колодца) на глинистых, тяжелых грунтах дожо быть не менее 30 м;
на песчаных почвах и супесях расстояние от водозабора должно быть не менее 60-80 м.

Выполняются работы следующим образом:

Копается котлован нужного размера;
Дно котлована послойно просыпается кварцевым (речным) песком и щебнем;
Укладывается арматурная сетка и заливается бетонной смесью:
Строятся приемные камеры септика из кирпича, делается опалубка и заливаются стенки из цементно-песчаной смеси с армированием, устанавливаются железобетонные кольца.
Хорошо герметизируются стыки и швы;
Производится подсоединение входящих в септик труб наружной сети канализации, доставляющей стоки из здания в принимающую камеру;
Сооружается закрывающее устройство камер с люком и венттрубой.

Нередко септик дополняют устройством, позволяющим доочищать стоки, так как в самих отстойниках очистка идет на 50-60 %. Монтируется схема фильтрации из дренажных труб, расположенных с уклоном. По ним вода из септика равномерно распределяется по площади фильтрации и, проходя через грунт, окончательно доочищается.

Промышленные системы очистки

Промышленные системы более эстетичны, легкоустанавливаемые, надежные в эксплуатации и безопасные для окружающей среды. Промышленность выпускает их огромное количество по конструкции, степени очистки вод, цене и другим параметрам. Как правило, свою продукцию фирмы устанавливают, производят наладку и сервисное обслуживание систем силами своих специалистов, предоставляя гарантию на эти сооружения.

На участках с высоким залеганием грунтовых вод устанавливать обычные септики становится невозможным, или нужно быть готовым к тому, что вы очень часто будете пользоваться услугами специализированной машины по откачке переполненных камер. В этом случае целесообразнее установить станцию глубокой очистки.

Станции глубокой биологической очистки стоков

Такие станции, прежде всего, отличаются большей производительностью, чем септик, и предназначены для больших энергоемких зданий. Станции предусматривают бесперебойное снабжение их электричеством для поддержания работоспособности всех функций по глубокой биологической очистке стоков.

Их оборудование успешно выполняет основную задачу — высокое качество очистки канализационных вод и взвесей.

Станции позволяют очищать стоки до 98 %, используют надежные мембраны и соответствуют всем нормам.

В качестве примера всех возможностей и достоинств можно привести технологию глубокой очистки «Юбас» и очистные сооружения нового поколения «Евробион», которые отвечают всем параметрам надежности, долговечности, производительности и т. д. Подобные станции достаточно просты и приемлемы по вложению в них средств. Оригинальная компоновка элементов конструкции, использование малоотходной биотехнологии и так называемого аэролифта, обработка потока с эффективной системой азробной биодинамики снискали востребованность такого рода систем.

Хорошим показателем очистных систем считают возможность станций находиться некоторое время без новых стоков, а при возобновлении поступления их восстанавливать процесс азробно-аноксидных биохимических реакций, проводя, как и прежде, глубокую очистку сточных вод, поступающих из канализационной сети.

При установке подобных систем ассенизационная машина будет не нужна.

Уж лучше накопить достаточную сумму, установить очистную станцию и больше не беспокоится ни об экологии, ни о запахе, ни о надежности работы системы по отводу отработанной воды.

Наружный трубопровод, подводящий к принимающим устройствам канализационные стоки

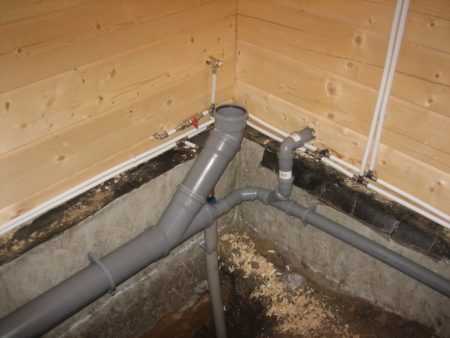

Собрав все стоки из кухни, ванной, прачечной, душа, бани, туалета по внутренней трубопроводной системе строения, их необходимо вывести через наружные сети канализации в приемные сооружения для очистки.

Для этого и монтируются наружные сети водоотведения.

Наружные сети канализации (водоотведения) на частных территориях выполняют в большинстве своем из пластиковых труб, рассчитанных по диаметру при выполнении проекта.

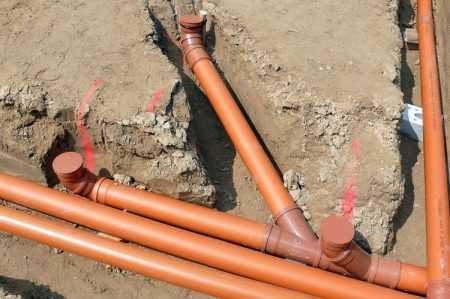

Для прокладки наружных сетей применяют специальные, предназначенные для наружных работ наиболее прочные трубные изделия, включая фитинг к ним. Такие трубы окрашиваются в оранжевый или желто-коричневый цвет. Другие цвета труб предназначены для внутренней прокладки сети водоотведения.

Особо прочными считаются полипропиленовые гофрированные трубы.

Трубопровод монтируют с уклоном к принимающей стоки системе в 2-3 градуса, начиная монтаж с нижней точки, то есть от выгребной ямы, септика или установки глубокой очистки сточных вод.

Для обслуживания трассы сети канализации в обязательном порядке предусматривают установку ревизионных колодцев на каждом ответвлении канализационной сети, а на прямых участках трубопровода колодцы делают с шагом 10-12 м.

Чтобы канализационные сети функционировали нормально, долгое время и не потребовалась срочная их переделка, требующая вскрытия грунта, все работы должны быть выполнены тщательным образом по грамотно разработанному проекту в соответствии со строительными нормами и правилами (СНиП).

Номенклатура применяемых труб и вспомогательных элементов сети водопровода и канализации

Для магистральных сетей большого диаметра применяют стальные, чугунные, асбоцементные, керамические и железобетонные трубы.

Для локальных трубопроводов — стальные, чугунные, керамические и пластиковые.

В современном строительстве наибольшее распространение по соотношению цены и качества получили пластиковые системы транспортировки воды и стоков.

Преимущество их перед другими видами таковы:

полное отсутствие такого параметра, как коррозия;
хорошая устойчивость к агрессивной среде канализационных стоков;
прочность труб и способность принимать на себя нагрузку грунта;
беспрепятственное прохождение стоков из-за гладкой внутренней поверхности монтируемых труб;
невысокая масса труб и легкий монтаж трубопроводной системы;
большой ассортимент и разнообразие применяемых для производства труб полимеров.

Трубопроводы из поливинилхлорида (ПВХ)

Соединения таких труб выполняются с применением специального инструмента.

Такие соединения монтируют «в раструб» или с использованием специального клея «холодной сварки».

Трубы из ПВХ жесткие, и при необходимости сделать поворот, отвод и другие операции применяют специальный фитинг — отводы и тройники.

Хорошо выдерживают нагрузку при закладке их в землю.

Кроме того, они достаточно демократичны по цене.

Трубопровод с применением труб из полипропилена

Полипропиленовые трубы выпускаются одно- и многослойные.

Однослойные трубы состоят из толстого слоя полипропилена.

Многослойные трубные изделия состоят из двух слоев полипропилена, а между ними расположен слой фольгированного алюминия.

Соединения при монтаже производится при помощи фитинга или методом сварки, специальными сварочными аппаратами для полимерных трубопроводов.

Полиэтиленовые трубы высокого (ПВД) и низкого давления (ПНД)

Эти трубы имеют очень низкую предельную температуру эксплуатации.

Выпускаются они по двум технологиям с применением высокого и низкого давления.

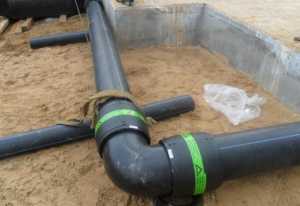

Полиэтиленовые трубы эластичны, транспортируются в бухтах. Такими трубами хорошо выполнять повороты трубопроводной сети.

Соединения их между собой выполняют при помощи фитинга и посредством сварных операций.

Особо прочные и термически устойчивые трубы из сшитого полиэтилена.

Пересечение наружных, подземных сетей водопровода и канализации

В случаях необходимости сделать пересечение сетей водоснабжения и канализации такие пересечения выполняются под прямым или близким к нему углом.

Стальные трубы водоснабжения прокладываются при пересечении с канализацией выше сети водоотвода на 0.4 м. При применении чугунных труб необходимо применить кожух из стали. Длина кожуха в ту и другую сторону от места пересечения составляет в глинистых, тяжелых грунтах не менее 5 м, а в песчаных и супесных грунтах — 10 метров.

Местные канализационные сети допускается монтировать выше сетей, осуществляющих водоснабжение зданий без кожуха, при расстоянии между стенками трубопроводов по вертикальной оси как минимум 0.5-0.7 м.

При параллельной прокладке сетей водоснабжения и канализации на одном уровне расстояние между стенками проложенных труб должно быть не менее 1.5 м при условном проходе трубопровода диаметром 200 мм включительно и не менее 3 м при условном проходе более 200 мм.

При монтаже водоснабжения, проходящего ниже труб водоотведения, вышеуказанные расстояния по горизонтальной оси увеличивают на разность отметок глубин проложенных сетей трубопроводов.

1pokanalizacii.ru

Строительство наружного водопровода и канализации в СПБ

Строительство наружного водопровода и канализации представляет собой создание внешних инженерных коммуникаций, задача которых – обеспечивать бесперебойную подачу воды к жилым и промышленным зданиям, а также отводить сточные воды. Эти системы прокладываются единожды, рассчитаны на многолетнее использование, поэтому приоритет при их создании должен отдаваться высокому качеству работ, а не их стоимости. Выбор надежного подрядчика в данном случае является первостепенной задачей.

Компания «Галс» выполняет монтаж внешних сетей водоснабжения и канализации под ключ, а также подготовку всей исполнительной документации для ввода объекта в эксплуатацию.

Водопровод и канализация проводятся как на этапе вырытого котлована, так и уже возведенного дома, но предпочтение лучше отдать первому варианту. Водопровод предпочтительно монтировать летом. Это снизит стоимость услуги, а также позволит соединить между собой трубы максимально качественно.

Подготовка к строительству наружных сетей водопровода и канализации

Прежде всего, определяется источник водоснабжения. Он бывает центральным, если рядом с участком есть общая труба. В этом случае строительство наружного водопровода начинают с врезки распределительного колодца. Если магистрального трубопровода нет, сооружают автономную сеть: бурят собственную скважину и разводку делают от нее.
Составляется топографический план участка. Для этого исследуют рельеф, тип грунта и глубину залегания вод.
Определяется суточный объем воды, который требуется подать и отвести от дома. От этого параметра зависит выбор закупаемого оборудования.
Выбирается способ отведения сточных вод (напорный, безнапорный) и тип очистного сооружения. Канализация бывает общесплавной, собирающей все сточные воды в единую систему и разделительной (ливневой и хозяйственной).

Собранные данные, а также действующие нормы СНиП являются отправными точками для проведения расчетов, подбора оборудования и материалов, проектирования и составления сметы на строительство наружных водопроводов.

Основные этапы работ

После разработки проектной документации и получения разрешений контрольных органов начинается наружное подведение сетей:

делается разметка;
разрабатываются траншеи для труб ниже уровня промерзания почвы. Копают открытым способом, а там, где это невозможно (например, из-за дорожного покрытия) используют метод прокола и горизонтального бурения;
выравнивают дно траншеи, избавляются от камней, если требуется, укрепляют грунт. Формируют специальную подушку из песка или гравия, чтобы снизить риск повреждения трубопроводов;
монтируются трубы в подготовленные траншеи, устраиваются соединения. На выбор материала труб влияют разные условия: состав почв, климат, место прокладки и т.д. Сегодня предпочтение отдается полиэтилену (не подвержен коррозии и зарастанию, не теряет пропускных свойств), но изделия из чугуна, стали, керамики все еще широко распространены;
устанавливают запорные изделия, надземные и подземные гидранты, камеры, насосные станции;
водопровод предварительно испытывают;
засыпают траншеи и уплотняют грунт;
территорию, где велось строительство наружных сетей водопровода, восстанавливают.

На всех этапах строительства оформляются акты скрытых работ. По окончанию работ готовится пакет исполнительно-технической документации для сдачи объекта.

Очевидно, что проектирование и наружное строительство сетей требуют специальных знаний, навыков, технических возможностей, и выполнить эти работы самостоятельно, без привлечения профессионалов, домовладельцу затруднительно. Правильный монтаж обеспечивает безостановочную работу системы, не вредит другим коммуникациям, проложенным в земле, соответствует экологическим, санитарно-эпидемиологическим, строительным нормам и правилам.

Опытные специалисты компании «Галс» построят водопровод с учетом особенностей участка, желаний и возможностей владельца, сберегут его средства, время и нервы, создадут полноценные, комфортные условия для жизни и работы.

xn--80afzy.xn--p1acf

Сети водоснабжения

Главная > Корпоративным клиентам > Cети водоснабжения >

Сети водоснабжения (водопровод) – это комплекс элементов и сооружений, предназначенных для обеспечения водой различных зданий и сооружений бытового или производственного назначения.

Сети водоснабжения делятся на:
— внутренние сети
— наружные сети

Наружные сети водоснабжения включают:
• Трубопроводы – сталь, полипропилен, полиэтилен высокого давления (ПВД), полиэтилен низкого давления (ПНД) и др.
• Водозаборные сооружения – для забора воды из источника (подземного или надземного)
• Насосные станции – для повышения давления в системе водопровода до требуемого и перекачки воды от источника к потребителю
• Смотровые колодцы на линии водопровода и размещенная в них водозапорная арматура
• Водоприемные сооружения (емкости и резервуары для хранения воды)
• Станции водоподготовки – система очистки воды, доведения качества воды до качества питьевой воды

Строительство наружных сетей водоснабжения регламентируется:
СНиП 2.04.02-84 Водоснабжение. Наружные сети и сооружения.
СНиП 3.05.04-85* Наружные сети и сооружения водоснабжения и канализации.

Наружные сети водоснабжения (наружный водопровод) по назначению можно разделить на:
• хозяйственно — бытовой (для перекачки воды питьевого качества)
• противопожарный (для тушения пожаров)
• производственный / технологический (для перекачки воды технического назначения)
• оросительный / поливочный (для орошения / полива сельскохозяйственных или декоративных растений)
• оборотный (для снижения расхода воды на предприятии)
• комбинированный / объединенный (для снижения капитальных вложений в водопровод, например, совмещение противопожарного и хозяйственно — бытового водопроводов в малых населенных пунктах, на малых предприятиях)

По способу разводки труб сети водоснабжения прокладываются по следующим схемам:
— тупиковая — применяется для снабжения водой небольших объектов, а также во время перерывов в водоснабжении и в случаях возникновения аварий
— кольцевая — обеспечивает бесперебойную подачу воды, но для нее требуется большее количество труб, арматуры и фасонных частей, чем для тупиковых сетей водоснабжения

Есть несколько способов прокладки трубопроводов:
• наземная прокладка (по опорам и эстакадам, с утеплением или без)
• подземная прокладка:
— траншейная (механизированная с помощью спецтехники или ручная)
— бестраншейная прокладка (при помощи установок горизонтального направленного бурения (ГНБ))

Наша организация предлагает следующие услуги и работы в сфере строительства сетей водоснабжения (НВК) * :
• Проектирование сетей водоснабжения различного назначения
• Строительство сетей водоснабжения (водоснабжение под ключ)
• Монтаж наружного водопровода
• Прокладка горячего и холодного водопровода
• Прокладка временных сетей водоснабжения
• Монтаж хозяйственно-бытовых сетей водоснабжения
• Монтаж противопожарных сетей водоснабжения
• Монтаж производственных сетей водоснабжения
• Прокладка трубопроводов (стальных, ПНД и др.)
• Устройство вводов наружного водопровода
• Установка задвижек, вентилей и арматуры
• Установка водомерных узлов, приборов учета
• Монтаж теплообменного и других видов оборудования
• Монтаж станций водоснабжения
• Монтаж насосного оборудования
• Монтаж и обслуживание систем водоподготовки и водоочистки
• Промывка и гидравлические испытания сетей водоснабжения
• Поставка оборудования, необходимого для устройства сетей водоснабжения
• Получение согласований и разрешений на строительство сетей водоснабжения
• Ввод сетей водоснабжения в эксплуатацию
• Ремонт и замена сетей водоснабжения
• Сервисное обслуживание сетей водоснабжения

* Узнать о стоимости работ Вы можете в разделе прайс-лист либо связавшись с нами по телефону (812) 309-23-57.

petro-eng.ru

Водопровод и канализация: схема, проектирование и монтаж

Любое жилье: будь то небольшой дачный домик или многоэтажный дом, должно быть оборудовано инженерными сетями. То есть, водопровод и канализация зданий – это обязательное условие комфортного жилья. Поэтому обустройство коммуникаций – это первоочередной вопрос при строительстве новых домов и при модернизации старого жилья.

Каждое жилое здание должно быть подключено к канализации и водопроводу. И если многоэтажные дома подключают к магистральным линиям, обслуживание которых проводят коммунальные предприятия, то в частном доме о подсоединении к общим сетям, чаще всего, речь не идет.

Поэтому приходится проводить строительство и обслуживание наружных сетей водопровода и канализации самостоятельно. При этом нужно выбирать материалы, согласно требованиям ГОСТ, а при строительстве соблюдать строительные и санитарно-гигиенические нормы и правила.

Системы подачи воды и отведения стоков в частном строительстве

В частном доме канализацию и водопровод обустраивают одним из двух возможных способов:

Подключение к централизованным системам.
Строительство автономных установок.

Первый вариант является, безусловно, предпочтительным, но осуществить его можно далеко не всегда. Поэтому в частном доме, чаще всего, строят местные системы. Существует еще несколько типов классификаций систем водоотведения. К примеру, по способу транспортировки сред можно выделить безнапорные и напорные системы.

По месту расположение оборудования сети делят на внутренние и наружные. Понятно, что в первом случае, подразумевается нахождение оборудование внутри дома, а во втором – вне здания.

Строительство сетей

Прежде всего, должен быть составлен подробный проект, по которому будут строиться водопровод и канализация, рабочие чертежи составляются с учетом нормативных документов – СНиП, СанПиН и нормы отвода земель. В них регламентируется расстояние между сетями канализации, правила, по которым ведется монтаж наружных сетей и другие важные моменты.

Нормы отвода земель разработаны для магистральных водопроводов и коллекторов канализации. Настоящие нормы отвода земель устанавливают ширину полос почвы для укладки трубопровода и площади участков для устройства колодцев.

При строительстве инженерных сетей в частном доме соблюдать нормы отвода земель для магистральных трубопроводов не требуется, однако существуют нормы для местных сетей, зафиксированные в СНиП.

Особенности внутренних сетей

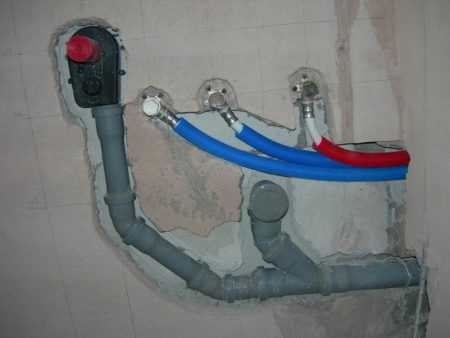

Внутренний водопровод и канализация – это трубопроводы и оборудование, расположенные внутри дома. Конечной точкой внутренних сетей канализации является место выведение трубы из фундамента здания. Для водопровода, наоборот, место введения трубы в дом является стартовой точкой сетей. Состав внутренней сети водопровода:

Ввод трубы в дом.
Стартовая водомерно-раздаточная установка.
Источник получения горячей воды (как правило, это бойлер или котел).
Двойной трубопровод для раздельной транспортировки горячей и холодной воды.
Подводы к точкам водоразбора.
Потребители воды (умывальники, душ, стиральная машина и прочие устройства, для работы которых используется вода).

Внутренние сети канализации включают:

Трубы, ведущие от точек водозабора.
Стояк канализации, к которому подводятся трубы. Эти трубы используются, чтобы подключить сантехнику, например, унитаз, ванну или биде к канализации.
На стояке устанавливается ревизия, позволяющая проводить обслуживание сетей.
Место вывода канализационной трубы из дома.

Особенности наружных сетей

В состав наружных сетей включено следующее оборудование:

Трубопровод, проложенный вне помещений, трубы для прокладки на улице выбирают согласно требованиям ГОСТ;
Колодцы различного назначения (перепадные, поворотные, ревизионные, через них проводится обслуживание сетей).
Очистное сооружение (для сетей канализации).
Оборудованная скважина или колодец (для водопровода).
Насосное оборудование.

Практически любая схема водопровода и канализации включает в себя насосное оборудование. В современных системах применяются следующие разновидности насосов:

Погружные. Это оборудование, которое работает под водой.
Поверхностные. Такие насосы находятся на поверхности и закачивают воду через шланги.
Фекальные или канализационные. Это особый тип оборудования, который способен перекачивать жидкости, содержащие твердые включения.

Проектирование

Нужно заметить, что проектирование водопровода и канализации при строительстве или модернизации дома – это крайне ответственный и довольно сложный процесс. Поэтому его проведение следует поручать профессионалам.

Как правило, проектирование внутреннего водопровода и канализации производится с учетом расположения точек водозабора в частном доме. Самый простой вариант, если помещения кухни и ванной находятся рядом. В этом случае, подойдет простейшая схема с общим стояком канализации.

Намного сложнее разрабатывать проект, если дом имеет несколько этажей и на каждом из них есть санузлы. Наибольшие затруднения возникают, если помещения, где имеются точки водозабора, находятся в разных частях здания.

В этом случае, приходится проектировать сложную систему, имеющую несколько стояков и, соответственно, несколько септиков. Перед составлением проекта необходимо провести предварительные работы:

Определить источник поступления воды.

Совет! Если поблизости нет сетей центрального водоснабжения, то остается выбирать из вариантов: колодец, глубинная скважина либо открытые водоемы (родники, реки и пр.).

Выполнить инженерно-топографический план участка и провести его геологические исследования для выяснения типа грунта и уровня, на котором залегают грунтовые воды.
Определить, какое количество воды необходимо подать и отвести за сутки. Этот показатель повлияет на выбор производительности оборудования.
Определить, какое очистное сооружение будет установлено на участке.
Включить в схему ревизионное оборудование, чтобы можно было проводить обслуживание системы.

Совет! В большинстве случаев, владельцы домов предпочитают устанавливать септики, изготовленные в промышленных условиях. Однако из-за местных условий (например, высоком УГВ) установка септика не всегда возможна. В этом случае, можно поставить локальную станцию глубокой очистки или (при небольшом объеме стоков) септик накопительного типа.

Монтаж

После того, как проект водопровода и канализации будет проработан, можно начинать строительство наружных и внутренних сетей. Если строятся такие инженерные сети, как водопровод и канализация — рабочие чертежи проекта должны содержать не только обозначение места расположения труб и оборудования, но и указания их размеров. Так как установка труб не подходящего диаметра может снизить эффективность работы системы.

Строительство водопровода и канализации можно проводить самостоятельно, даже если хозяин не может сказать про себя, что он часто пересекается с водопроводом и канализационными сетями. Изучив требования строительных правил и ГОСТ, можно успешно собрать внешние и внутренние сети, произвести подключения, установить необходимую арматуру на трубопроводах.

Правила монтажа внутренних сетей

Как правило, строительство систем по водоснабжению и канализации внутри здания начинают после того, как будет готова «коробка», то есть стены и крыша. Вот основные правила монтажа:

Ввод водопроводной трубы в дом осуществляется на расстоянии не меньше полутора метров от канализационного трубопровода, а также от газо- и теплопровода.
На месте ввода за первой наружной стеной устанавливается водомерный узел.

Совет! Водомерный узел может быть выполнен с обводной линией, обеспечивающий увеличенный расход воды, необходимый, например, при пожаре, или без нее.

Перед водомером рекомендуется установить ведомственный вентиль для перекрытия воды, а сразу после него – домовой вентиль.
Диаметр используемых труб на воде зависит от числа точек водозабора.

Если монтируется водопровод и канализация внутри зданий, то трубопроводы прокладывают, как правило, в подвальных помещениях.
При недостаточном напоре воды на вводе, планируется установка трех насосов. Два из них будут обеспечивать подачу воды при максимальном и минимальном уровне потребления, а третий является резервным.
При прокладке внутренних трубопроводов важно располагать трубы с уклоном, величина которого зависит от диаметра труб и указывается в проекте.

Правила монтажа наружных сетей

Вне зданий монтаж водопровода и канализации осуществляется по следующим правилам:

Глубина залегания труб должна превышать глубину промерзания грунта.
Если предполагается пересечение водопровода и канализации, то трубы подачи воды укладываются выше канализационных не менее чем на 40 см. Кроме того, если используются не стальные, а чугунные или пластиковые трубы, требуется установка стальных кожухов на месте пересечения. Причем длина использованного кожуха должна быть не менее 10 метров в каждую сторону от пересечения при песчаных грунтах или не менее 5 метров при глинистых грунтах.
Пересечение должно быть выполнено под прямым углом.
Если трубы водопровода и канализации прокладываются параллельно, то расстояние, разделяющее стенки труб, должно составлять не менее полутора метров, если трубы имеют диаметр менее 200 мм.

Итак, внутренний и наружный водопровод и канализация в частном доме – это сложная система, при обустройстве которой требуется составление грамотного проекта. Только при соблюдении всех требований СНиП системы будут эффективны и безопасны.

kanalizaciyam.ru

Сети водоснабжения, внутренние, наружные сети водоснабжения в Москве

Надежные сети водоснабжения от компании «Фриз»

Водопровод — это система инженерных сооружений, необходимых для водоснабжения жилых и промышленных объектов.

Создание сети водоснабжения и канализации является непременной частью строительства любого сооружения вне зависимости от его назначения.

Прокладка водопровода является одной из наиболее сложных строительных задач. Она включает установку сети водопровода, а также создание системы пожарного водоснабжения с монтажом гидрантов, если это необходимо в соответствии с требованиями техники безопасности.

Внутренние и наружные сети водоснабжения и канализации: особенности

Для любого сооружения монтаж системы водоснабжения и канализации уже изначально включают в общую схему установки инженерных сетей. Если речь идет о строительстве внутри городской черты, то по завершении прокладки системы водоснабжения осуществляется ее подключение к центральному водопроводу. Если центральная водопроводная система находится вне досягаемости, то для обеспечения объекта водой бурятся артезианские скважины.

Для начала работ по завершении подготовительного этапа, включающего изучение объекта и особенностей участка, создается проект водопроводной системы, а также смета затрат, необходимых для осуществления всех работ.

Как правило, монтаж водопровода, если доверить его профессионалам, осуществляется оперативно, чего не скажешь задачей о согласовании вопросов, связанных с прокладкой сетей водопровода в соответствующих инстанциях.

Услуги компании «Фриз» по проектированию и строительству водопроводных сетей

Мы готовы спроектировать, построить сети водоснабжения и канализации для вашего объекта в Москве. Наши специалисты имеют большой опыт и в вопросах согласования всех вопросов, связанных с прокладкой и подключением инженерных сетей в соответствующих инстанциях.

Сотрудничество с нами выгодно, так как мы работаем под ключ, у нас невысокие цены и гарантия результата!

frizmsk.ru

РубрикаРазное
