Как сделать перекрытие в деревянном доме – устройство и усиление

Межэтажное перекрытие в деревянном доме



Строительные конструкции в доме, разделяющие собой различные этажи, называют перекрытиями. Они усиливают каркас дома, связывают стены между собой, служат основанием для настила полов и крепежа потолков. Могут быть расположены между этажами, между крышей и нижним помещением, а также разделять первый этаж и подвал.

В малоэтажных загородных домах и коттеджах, как правило, используются деревянные перекрытия, а в мансардных помещениях требуется усиление деревянных балок перекрытия. Деревянные конструкции обладают большими преимуществами, поэтому имеют большое распространение в индивидуальном строительстве. Подробнее остановимся на плюсах деревянных перекрытий чуть ниже, а также приведем некоторые рекомендации по их монтажу, технологии сооружения и способам шумоизоляции. Подскажем, как не делать ошибок при устройстве деревянных перекрытий.

Конструкция перекрытий из дерева

Наиболее распространенный материал, из которого проводят монтаж межэтажных, кровельных и напольных перекрытий — это дерево. Особенно в частных сооружениях, поскольку этот материал прост в обработке, экологичен, легко и быстро монтируется. Ограничения по длине пролета перекрытий из дерева — восемь метров. Главными элементами, несущими нагрузку, служат брусья размерами сечения 5×15 см (минимально) и 14х240 (максимально). Иногда для изготовления балок используют ошкуренное бревно подходящих диаметров. На перекрытие идут сорта хвойных деревьев, как наиболее прочные. Перед монтажом деревянные конструкции необходимо хорошо просушить.

Совет!

Качество просушки можно определить постукиванием топора по изделиям, звук звонкий и чистый подтвердит это.

К достоинствам деревянных перекрытий относят легкость, возможность придания конструкции надлежащих теплотехнических и акустических свойств



В перекрытиях используются и прочие конструктивные элементы, позволяющие укрепить балки, прочно соединить их и создать надежный каркас дома. При их устройстве применяются:

  • Черепной брусок – деревянный брус 5х5см, который, как правило, крепят снизу балки, для подшивания потолков ниже расположенного помещения.
  • Доски черновых полов. Подходит для устройства даже некачественная доска — необрезная и не струганная.
  • Половые доски – специально изготовленные, хорошо струганные доски со шпунтом.
  • Утепляющий материал – это может быть эковата, пенопласт (пеноплекс), рулонный материал для теплоизоляции.
  • Гидроизоляционная и пароизоляционная пленки, которые служат для предотвращения влаги внутрь и удаление конденсата.
  • Антисептические пропитки, битум, краска, рубероид.
  • Декоративные отделочные материалы.

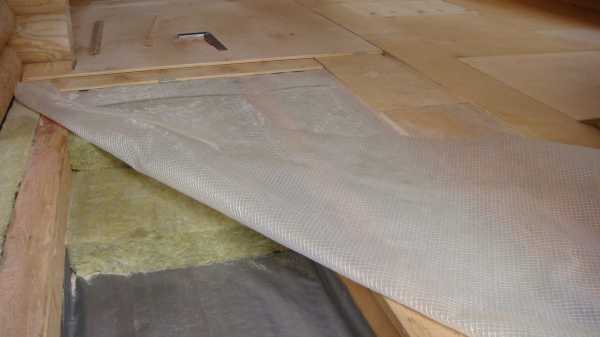

Устройство пароизоляции в междуэтажном перекрытии



Некоторые особенности перекрытий из дерева

Как сказано было выше, конструкция перекрытий состоит, в основном, из деревянных элементов, а вот технология отделки пола и потолка может использовать любой современный материал. Правильно провести монтаж различных частей в единую конструкцию перекрытий — важная задача, в этом случае балки будут надежны и прослужат долго.

В частности, одна из важных функций перекрытий – звукоизоляция. Преимущество деревянных перекрытий в том что, к ним легко крепятся любые изоляционные материалы. Также хорошо проводится монтаж декоративной отделки для придания современного дизайна помещению.

Еще одно отличие перекрытий из дерева в том, что они не дают дополнительную нагрузку. Поэтому выбирая деревянные конструкции, возможно сэкономить на устройстве усиленного фундамента дома. Грамотный монтаж перекрытий между уровнями дома позволяет «дышать» помещениям, в них поддерживается нужная температура и хорошая звукоизоляция. Балки из дерева весьма надежны и долговечны.

Грамотное устройство деревянных перекрытий между этажами избавит от шума и создаст комфортную атмосферу в доме



Важно!

Расстояние между балками рассчитывается в зависимости от этажности здания, его площади и нагрузок на перекрытие. Варьируется от 60 сантиметров до 1 метра.

Длина балок выбирается с учетом их прочной опоры на стены здания в специальных устроенных гнездах.

Порядок устройства перекрытий

Монтаж перекрытий начинается в процессе возведения дома. Технология строительства к балкам предъявляет определенные требования по прочности и степени прогиба. Поэтому перед их изготовлением требуется сделать расчеты по нагрузке. После расчетов станет возможным правильно подобрать сечение балок и расстояние между ними.

Перекрытие по деревянным балкам – довольно стандартный способ обустройства межэтажного или чердачного перекрытия



  1. Подготовительный этап перед монтажом перекрытий состоит в сооружении гнезд в стенах для укладки в них балок. Гнезда следует делать глубиной не меньше ½ толщины стены или могут быть сделаны насквозь с дальнейшим утеплением и пароизоляцией.
  2. В рубленых зданиях балки врубаются в венцы. Перед этим следует провести обработку балок антисептическими растворами, после чего просушить. Окончания балок следует обрезать под наклоном 60 градусов, обработать битумом и обернуть рубероидом. Технология рекомендует установку балок начинать с крайних. Горизонтальность проверяется уровнем.
  3. Непосредственно строительство перекрытий производится вслед за возведением стен и крыши. Снизу балок, по обеим сторонам следует делать крепление черепных брусков, они будут служить опорой черновых полов. Кроме того к черепным брускам подшивается потолочная конструкция нижерасположенного помещения. Черепные бруски изготавливаются из сосновых брусьев с сечением 50х50 мм, пропитанных антисептическим составом. Крепление к балкам производится шурупами для деревянных изделий.
  4. Черновой пол из не струганной, необрезной доски крепится к черепным брускам. Толщина доски может быть небольшой (около 16 мм), поскольку нагрузки на черновые полы не высокая. Уложенные перпендикулярно балкам доски черновых полов, также следует обработать антисептиком.
  5. Сверху черного пола необходимо уложить гидроизоляционную пленку (изоспан или аналогичную). Очень рекомендуется выбирать пленки, обладающие также пароизоляционными свойствами. Монтаж полотна гидроизолятора следует делать внахлест, стыки необходимо закрепить строительной лентой типа скотч. Следующим слоем идет утепляющий материал (насыпной, плиточный или рулонного типа). Толщина его выбирается таким образом, чтобы утеплитель не превышал уровень балок. Настоятельно рекомендуется выбирать для утепления перекрытий негорючий материал.
  6. Далее, поверх балок производится монтаж полов верхнего помещения. Укладываются лаги из бруса или из досок 0,4 мм с шагом 0,6-1 м. Лаги, уложенные поперек балок, фиксируют уголками из металла и саморезами. Для большего утепления, между лагами можно сделать дополнительный слой изолятора, который повысит также и шумоизоляцию. Следующим слоем рекомендуется проложить еще раз гидроизолирующую пленку, чтобы предохранить нижний этаж от протечек, разлитой жидкости и проч.
  7. На лаги настилается чистовой пол, фанерный или из половой шпунтованной доски, поверх которой возможно провести финишную отделку: линолеум, паркет или керамическую плитку.
  8. Под финишной отделкой возможна прокладка электрических или водяных нагревателей для теплого пола. В этом случае обязательно устройство пароизоляции, которая может быть сделана фольгированной пленкой.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом



Установка такого перекрытия, правильно выполненного, не прогибается и способно выдержать внушительный вес.

Монтаж шумоизоляции

Важным фактором является тишина и покой в собственном доме. Добиться этого поможет хорошая шумоизоляция перекрытий между этажами. Делать это необходимо по следующим причинам:

  • Деревянные элементы хорошо проводят звук из-за своей структуры и поэтому конструкции из дерева являются хорошим ретранслятором.
  • Постоянные посторонние шумы, проникающие из соседних помещений, делают жизнь невыносимой и обстановку раздражающей.
  • Отделка и окружающая обстановка (мебель, портьеры, ковры) также влияют на проницаемость шумов.

Созданию уюта и комфорта в своем жилище поможет правильная шумоизоляция деревянных перекрытий в доме. Поэтому ниже рассмотрим, как избежать ошибок при устройстве звуконепроницаемых перекрытий между этажами.

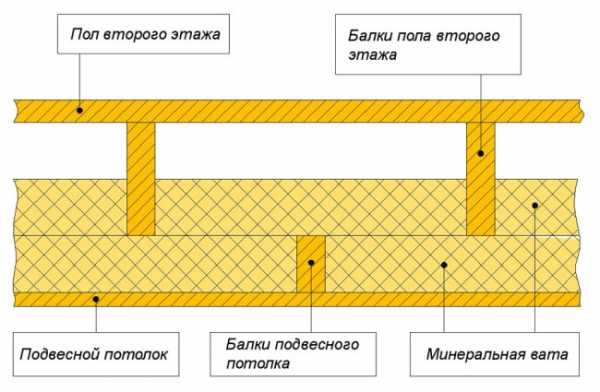

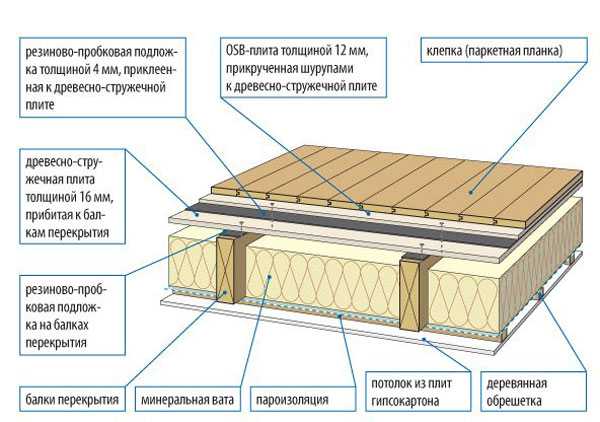

Звукоизоляция перекрытия в деревянном доме



Одним из распространенных ошибочных решений при строительстве частных домов является использование минеральной ваты, поскольку минвата плохой изолятор шумов. К тому же минеральная вата содержит микрочастицы вредные для организма и использование ее в жилых помещениях не желательно.
Другая ошибка при устройстве перекрытий в деревянном доме — экономия на лагах. В подобном варианте отсутствует решетчатая схема перекрытия и образуется дрожание пола и потолка.

В углах всех помещений в перекрытиях должны быть проделаны сквозные отверстия для вентиляции и циркуляции воздуха. Лучше их прикрыть декоративными решетками. Важна схема их расположения, поскольку отверстия для вентиляции не следует располагать непосредственно одно над другим, иначе вся работа по шумоизоляции будет насмарку. Другими словами при устройстве вентиляционных отверстий в правом углу, нижерасположенное отверстие следует сделать в левом. На каждое перекрытие между этажами необходимо два отверстия, располагаемые, как правило, по диагонали комнат.

Будем рады, если наши рекомендации пригодятся при строительстве дома, и вы сможет защитить его от холода и шума.

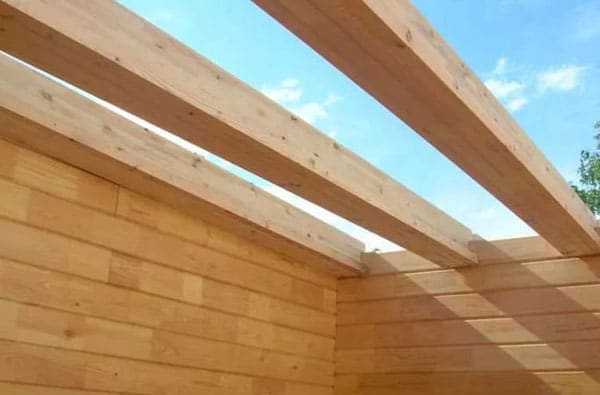

Межэтажные перекрытия в деревянном доме



lestnitsygid.ru

Деревянные перекрытия в доме своими руками: инструкция

Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.

Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.

Шаг 1. Определение размеров используемых материалов и основных расстояний

Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.

Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.

Шаг 2. Монтаж балок своими руками

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия, выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

https://www.youtube.com/watch?t=1&v=F6cn3B0ehos

Шаг 3. Устройство наката

1 – Стена; 2 – Гидроизоляция; 3 – Балка; 4 – Монтажная пена; 5 – Утеплитель; 6 – Анкер; 7,8 – Накат; 9 – Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Шаг 4. Утепление



1 – Балка; 2 – Черепной брусок; 3 – Накат с подшивкой; 4 – Пароизоляция; 5 – Утеплитель

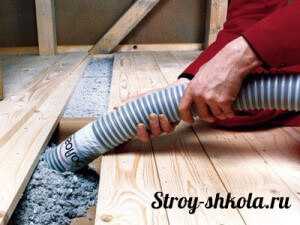

То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.

Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия – устроить “песочницу”, теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием – тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.


domzastroika.ru

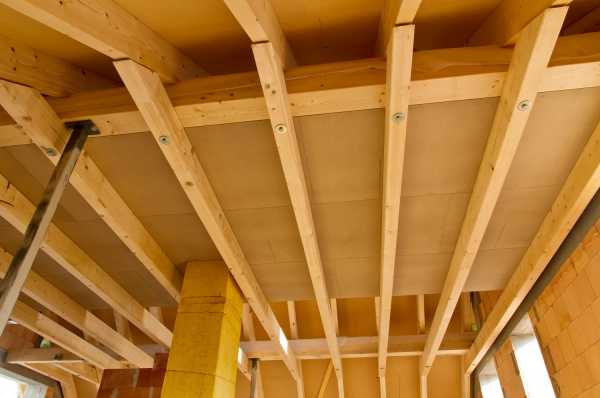

Деревянные перекрытия в кирпичном доме

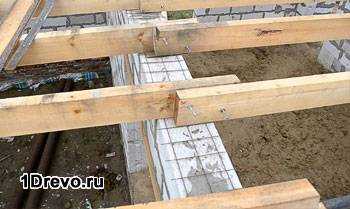

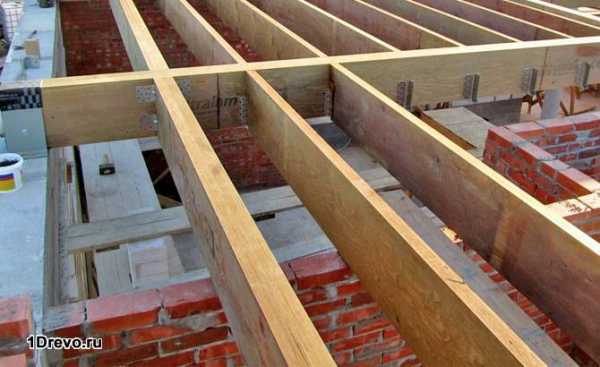

Перекрытия по деревянным балкам в кирпичном доме

Межэтажные и чердачные перекрытия – обязательная часть любого дома. В загородном строительстве широко распространёнными стали три вида перекрытий: монолитные бетонные, плитные и деревянные. Выбор варианта зависит от материала изготовления стен, к примеру, для деревянного дома не могут подойти монолитные или сборные железобетонные конструкции. Деревянные перекрытия в кирпичном доме – не самое распространённое решение: они могут быть достаточно прочными, но всё равно они окажутся намного менее долговечными, чем бетон.

Преимущества деревянных перекрытий

Деревянное перекрытие кирпичного дома – вариант, обладающий сразу несколькими важными плюсами, и вместе с тем у него есть серьёзные недостатки. Этот вариант имеет следующие преимущества:

  • Лёгкость. Такие перекрытия минимально увеличивают вес дома, что для кирпичного дома будет немаловажным моментом. По этой же причине перекрытия из дерева очень часто выбираются для домов из газобетонных блоков.
  • Относительно простой монтаж. Самостоятельно установить бетонное перекрытие крайне трудно, чтобы доставить плиту на объект и поднять её на этаж требуется привлечение спецтехники. Деревянные балки легко установить без чьей-либо помощи.
  • Экологичность. Природный материал благотворно сказывается на атмосфере дома, особенно это касается древесины хвойных пород.

Минусы у такого решения тоже есть: дерево горит, поэтому возгорание может причинить значительный ущерб. Кроме того, оно подвержено гниению, и для защиты от него каждый деревянный элемент требует тщательной обработки антисептиками. Это увеличивает трудозатраты и время на монтаж.

Конструкция перекрытия по балкам

Кирпичные дома с деревянными перекрытиями – достаточно распространённое решение. Система из дерева может использоваться для создания чердачного, межэтажного или подвального перекрытия, при правильном выборе материала и его обработке балки могут прослужить очень долго.

Конструкция представляет собой систему балок, которые будут опираться на наружные стены, в которых для этого сделаны углубления. Балки изготавливаются из досок, толщина которых составляет 70-80 мм, можно также использовать спаренные доски толщиной по 50 мм, скреплённые между собой гвоздями или скобами.

Важно участь, что самым слабым элементом конструкции является место соприкосновения балки со стеной: если дерево будет контактировать с холодным гнездом, оно неминуемо пострадает от конденсата и постепенно начнёт гнить. Чтобы избежать негативных последствий, концы балок оборачивают рубероидом, либо для этих частей используются специальные антисептические пропитки, препятствующие гниению.

Балки укладываются в углубления в стенах маячным способом, то есть сначала ставятся крайние, а потом средние, необходимо убедиться, что они располагаются в одной плоскости. Если требуется выровнять балки, под них подкладывают просмоленные щепки, имеющие разную толщину.

Специалисты советуют не выводить края балок на улицу, чтобы древесина не начала разрушаться под воздействием уличной влажности. Получившиеся гнёзда снаружи заделывают монтажной пеной.

Ещё одно требование: расстояние от ближайшей балки до трубы отопления не должно быть менее 38 см. Если выбора нет, между балками и дымовой трубой нужно помещать негорючий асбестовый лист.

Обустройство деревянных перекрытий в кирпичном доме

Строительство кирпичного дома с деревянными перекрытиями даст возможность немного сэкономить, при этом дом будет максимально экологичным и безопасным. Перекрытия из бруса по кирпичным стенам представляет собой многослойную конструкцию, которая должна обеспечивать не только прочность, но хорошие звукоизоляционные качества. Конструкция состоит из следующих слоёв:

  1. Накат. Нижний слой, который прикрепляется к балкам с помощью черепных брусков. Пластины наката могут быть выполнены из самых дешёвых досок, иногда для этого используется даже горбыль. Он должен плотно прилегать к балкам, между ними и нижним слоем не должно оставаться щелей.

  • Накат застилается гидроизоляционным слоем: это может быть толь, рубероид, пергамин и другие материалы. Сверху на гидроизоляцию укладывается выбранный утеплитель. Для перекрытий можно использовать опилки, керамзит, также применяют минеральную вату и другие утеплители.
  • Для защиты от внешней влаги их закрывают вторым слоем гидроизоляции. Толщина утеплителя для межэтажного перекрытия должна составлять минимум 100 мм, это гарантия хорошей звукоизоляции. Для подвального чердачного перекрытия толщина слоя должна составлять минимум 200 мм, это гарантия хорошей теплозащищённости.
  • Далее укладываются лаги на расстоянии 50-70 сантиметров друг от друга, а затем — черновые доски пола следующего этажа или чердака. Для них могут использоваться любые варианты отделки.
  • Правильно смонтированное перекрытие будет блокировать звуки с верхнего этажа, поэтому оно станет хорошим решением для дома, где будет жить большая семья. При установке системы балки вставляются в оставленные для них пробелы в кладке, а затем они закрепляются анкерными болтами.

    Вместо лаг и досок может быть установлена армирующая сетка, после чего верхняя часть перекрытия будет выполнена в виде цементно-песчаной стяжки. Это позволяет использовать все виды отделки, пол верхнего этажа будет совершенно ровным.

    Перекрытие по деревянным балкам может прослужить не меньше 50 лет, если деревянные элементы будут правильно обработаны. Это достаточно простая конструкция, которая подходит для кирпичного, деревянного, газобетонного и других зданий. Профессиональный монтаж гарантирует перекрытию прочность, и ремонтировать балки придётся нескоро.

    Требуется включить JavaScript или обновить плеер!

    В каких домах можно делать деревянные перекрытия

    Деревянные перекрытия монтируют в малоэтажных частных домах. Стены при этом могут быть возведены из самых разных материалов: кирпича, пеноблока, строительных камней из газосиликата, бруса клееного или профилированного, оцилиндрованного бревна, сандвич-панелей. Устраивают такие перекрытия и в засыпных и саманных постройках.

    Устройство деревянного перекрытия в каркасном доме

    Тип перекрытия, который монтируют в каркасных домах, называют ребристым. Причиной этому стало то, что вместо брусовых балок в этом типе домостроения используют сдвоенные доски, уложенные на ребро. Такие перекрытия отличаются высокой скоростью монтажа. Допустимая максимальная ширина пролета – 5 м. Весь пиломатериал обрабатывают антипиренами и антисептиками, что увеличивает срок его службы.

    Доски скрепляют между собой с помощью саморезов и металлических пластин. Обычно для монтажа перекрытий используют тот же пиломатериал, из которого возводят каркас: доски толщиной 4 или 5 см. Их ширина зависит от того, насколько мощное требуется утепление.

    Для южных регионов достаточно 5-10 см, для северных – не меньше 20 см. Торцы сдвоенных досок укладывают в специальные проемы, которые оставляют на этапе возведения стен. Места, на которые опираются балки, обязательно гидроизолируют с помощью водоотталкивающих мастик или рубероида.

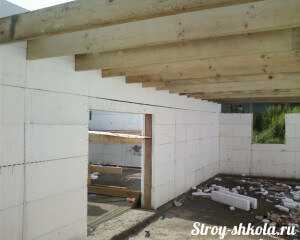

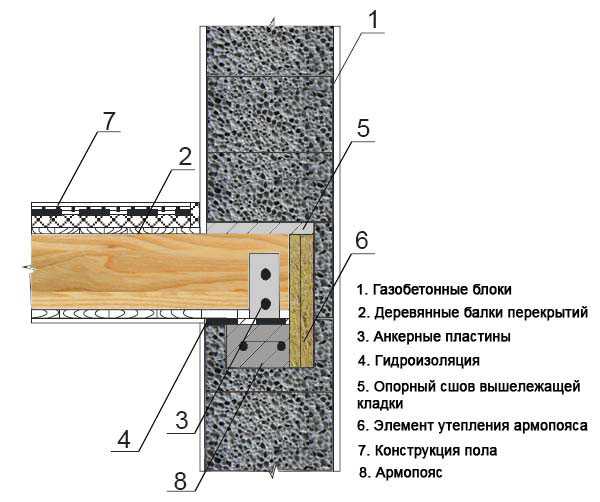

    Монтаж деревянного перекрытия в кирпичном или блочном доме

    Для устройства перекрытий в постройках из кирпича, пено- и газобетона, используют брусовые балки сечением 15/15 см или 15/20 см. Эти опоры укладывают параллельно друг другу и на одинаковом расстоянии. Оба конца балок должны зайти в специально подготовленные гидроизолированные проемы. Затем деревянный каркас обшивают с обеих сторон досками, плитами ОСБ или влагостойкой фанерой. Сначала закрывают нижнюю часть перекрытия, затем в проемы между балками закладывают утеплитель. Это может быть пенопласт, минеральная вата, сухая отсыпка из керамзита, опилок или песка. После этого зашивают верхнюю часть балок.

    Устройство деревянного перекрытия в щитовых домах

    Балки перекрытия в домах щитового типа укладывают на стены или в устроенные в них гнезда. Торцы бруса обрабатывают антисептиком и обкладывают паклей. Балки укладывают на всю глубину гнезда: 15-20 см. До стенок проема должно с обеих сторон оставаться не менее 1 см. Допустимо крепить опоры с помощью металлических анкеров. Поскольку в щитовом домостроении используют более тонкие балки, шаг между ними уменьшают до 50-60 см.

    Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

    Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

    Содержание

    При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

    Перекрытие в доме

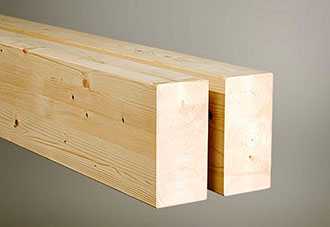

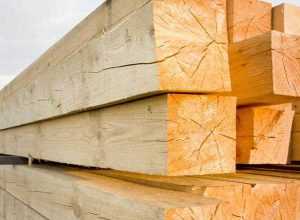

    Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

    Замер влажности древесины

    У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

    В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

    Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

    Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

    Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

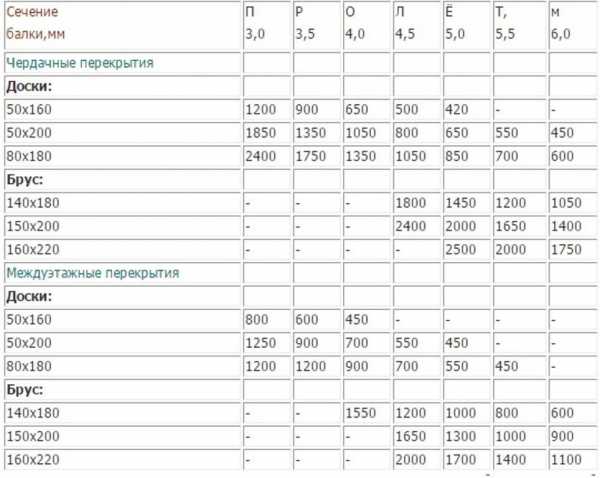

    Выбор сечения бруса в зависимости от нагрузки и ширины пролета

    Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

    Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

    Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

    Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

    • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
    • для не нагружаемого чердачного помещения 130-150 кг/м²;
    • для используемого чердачного помещения до 250 кг/м².

    Расчет шага распределения брусков или досок

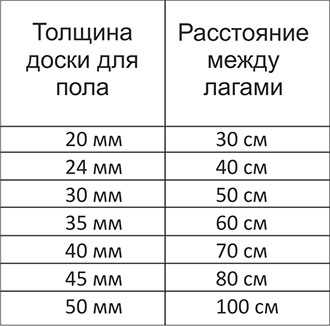

    Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

    Распределение балок под перекрытие

    Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

    Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

    В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

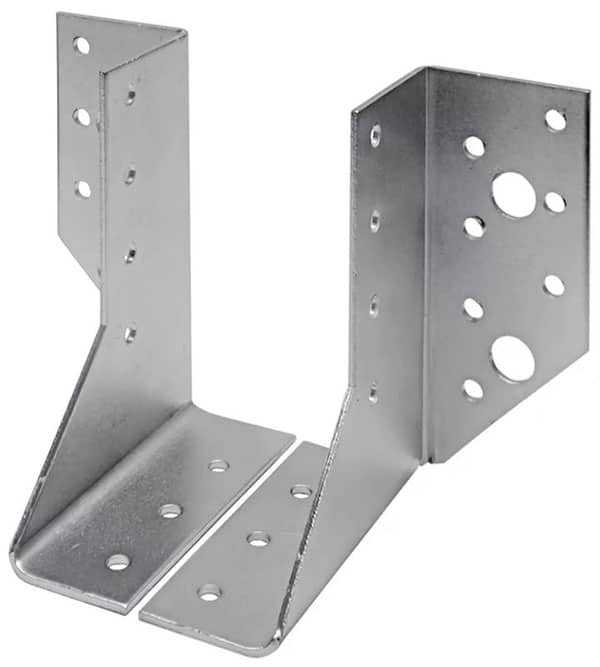

    Перфорированная опора бруса

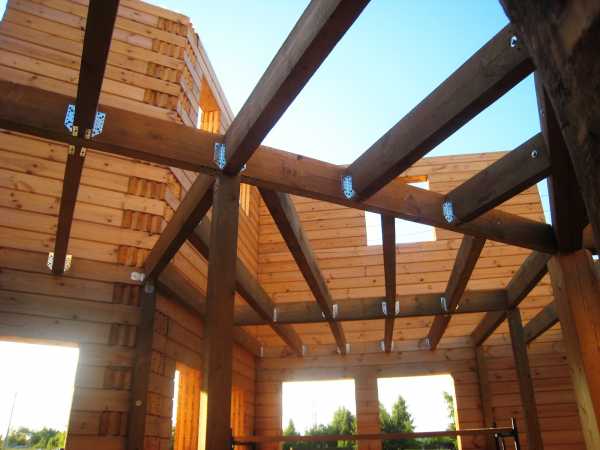

    Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

    У такого соединения имеются определенные достоинства:

    • Т-образный узел отличается надежностью;
    • монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
    • в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
    • становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

    Вариант монтажа с опорами

    Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

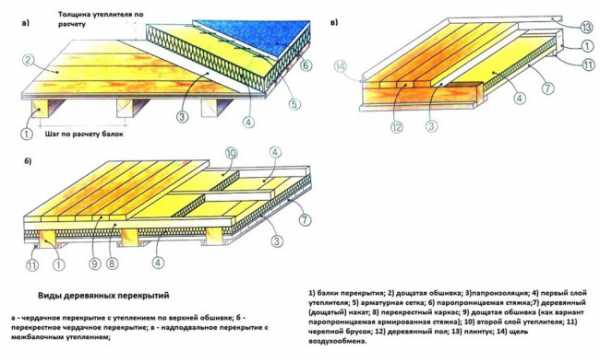

    Виды перекрытий и их устройство

    В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

    Существует следующее подразделение несущих сводов по видам:

    1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.

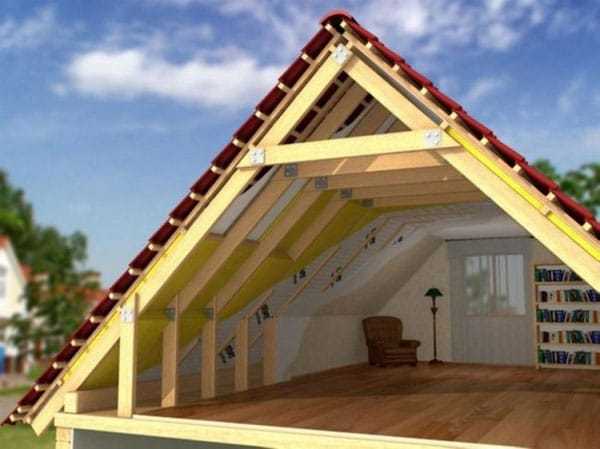

    2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
    3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

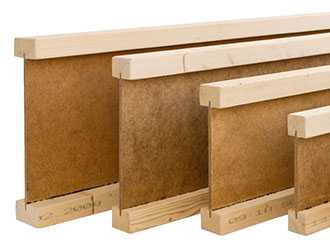

    Чердачное перекрытие из двутавровых балок

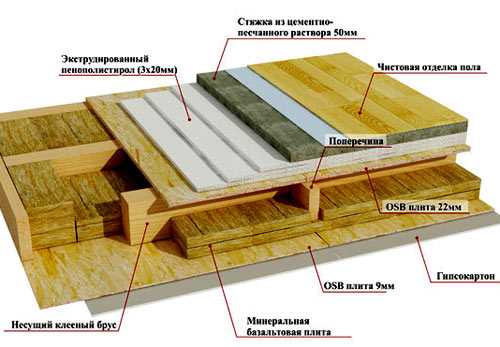

    В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

    Устройство деревянного перекрытия

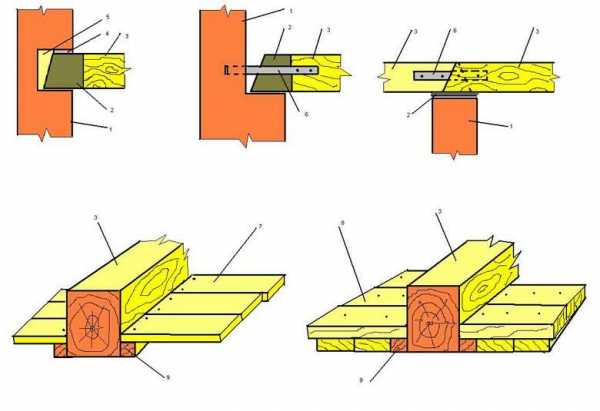

    Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

    Порядок работ при монтаже своими руками:

    1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.

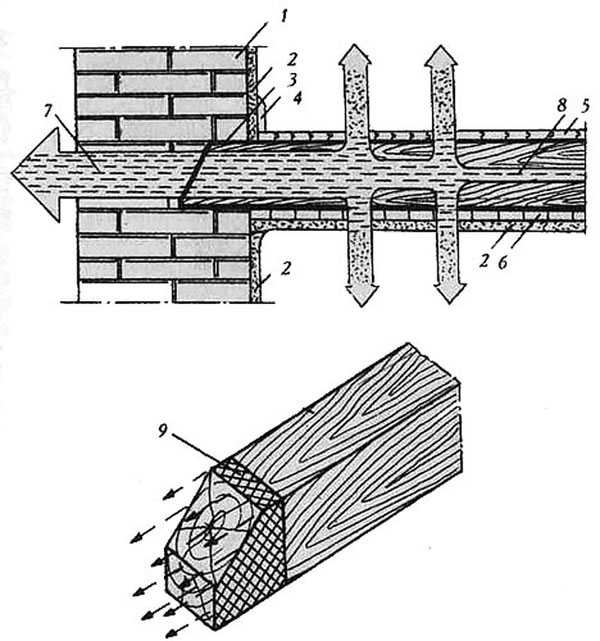

    2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

    Выполнение среза конца балки

    1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
    2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
    3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

    1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
    2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
    3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
    4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
    5. Поверх утеплителя крепят лаги с шагом 50-70 см.
    6. К лагам прибивают струганные доски.
    7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
    8. Выполняют окончательную отделку напольного покрытия и потолка.

    От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

    Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

    Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

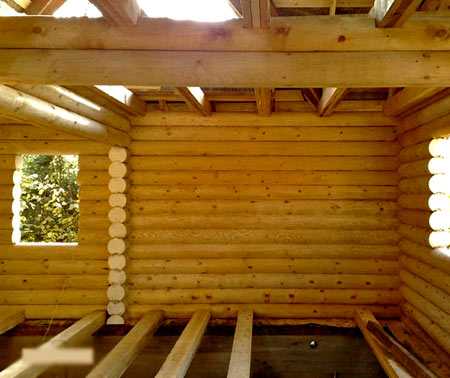

    Ниши для перекрытий в деревянных стенах

    Поэтапный монтаж пола в деревянном доме:

    1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
    2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
    3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
    4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
    5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
    6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
    7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
    8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
    9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

    Пример монтажа перекрытия в стене из газобетона

    Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

    Устройство деревянного перекрытия между этажами

    Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

    Этапы работ своими руками:

    1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
    2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
    3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
    4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
    5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
    6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
    7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

    Отделка пола по балкам

    В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

    Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

    Рекомендуем похожие статьи

    Утеплитель для труб: обзор теплоизоляционных материалов, сравниваем, выбираем

    Источники: http://1drevo.ru/page/perekrytija-po-derevjannym-balkam-v-kirpichnom-dome, http://www.kakprosto.ru/kak-884646-v-kakih-domah-mozhno-delat-derevyannye-perekrytiya, http://strmnt.com/dom/build/other/mezhetazhnye-derevyannye-perekrytiya.html

    blogforbuilder.ru

    Деревянные перекрытия между этажами - Методика возведения перекрытий!

    Деревянные перекрытия между этажами обычно используют в малоэтажном частном строительстве домов из дерева, кирпича или пеноблоков. Деревянные перекрытия обладают целым рядом достоинств: они не утяжеляют конструкцию, позволяют обойтись без привлечения тяжелой техники, обладают достаточной прочностью и приемлемой ценой.

    Деревянные перекрытия между этажами

    Выбор материала для деревянных перекрытий

    Деревянные перекрытия устраивают при ширине пролета не более 8 метров. В качестве основных несущих конструкций используют балки из бруса с сечением  от 50х150 до 140х240 мм или окоренного бревна соответствующего диаметра. Шаг балок определяется расчетом и обычно бывает от 0,6 до 1 метра. Для изготовления балок берут только хвойные сорта древесины – их прочность при работе на изгиб значительно выше, чем у лиственных пород. Бревна или брус для балок должны быть тщательно просушены на воздухе под навесом. При постукивании обухом топора балки должны издавать звонкий чистый звук. Длина балок перекрытия должна быть такой, чтобы прочно опираться в гнезда кирпичной кладки или сруба.

    Кроме балок для выполнения межэтажных перекрытий используют:

    • Черепные бруски с размером 50х50 мм – их крепят к нижней части балок с обеих сторон и подшивают к ним потолок нижнего этажа;
    • Доску чернового пола верхнего этажа. Для этих целей можно брать любую доску, в том числе нестроганую;
    • Доски пола верхнего этажа – строганую шпунтованную доску;
    • Утеплитель. В качестве утеплителя в деревянных перекрытиях лучше использовать минеральные плиты или рулонный материал, так как волокнистая теплоизоляция, в отличие от пенопласта, не поддерживает горения и обладает хорошими шумоизолирующими свойствами;
    • Гидропароизоляционную пленку, предназначенную для защиты утеплителя от увлажнения парами влаги;
    • Антисептик для дерева и битумную мастику, обрезки рубероида;
    • Декоративное покрытие пола и потолка.

    Структура — из чего состоит деревянное перекрытие

    Технология выполнения деревянных перекрытий между этажами

    Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.

    1. Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.

      Заводим деевянные балки между этажами во время кладки стены

    2. В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.

      Технология возведения балок в деревянном доме путем врубки их в верхний венец дома

    3. После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.

      Процесс установки чернового пола

    4. Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан. Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату. При этом необходимо обращать внимание на огнестойкость материала утеплителя.

      Процесс утепления пола

    5. Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра. Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя.  Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.

      Установка лагов для верхнего этажа

    6. Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы, при этом в качестве пароизоляции лучше использовать фольгированную пленку.

    Деревянные перекрытия между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, следовательно, можно значительно уменьшить затраты на возведение мощного фундамента. Правильно выполненное перекрытие достаточно прочное и долговечное, обладает хорошими тепло- и звукоизоляционными свойствами, кроме того, натуральные материалы позволяют перекрытиям «дышать».

    stroyvopros.net

    Как сделать перекрытия в деревянном частном доме своими руками

    Сегодня наиболее популярны жилые постройки из дерева. Перед каждым застройщиком в самом начале строительства встаёт задача, какими должны быть перекрытия в деревянном доме. Ведь они необходимы для обеспечения прочности крыши, равномерного распределения межэтажной нагрузки, устойчивости стен всего малоэтажного здания. В этом основное назначение перекрывающих конструкций.

    Пример устройства межэтажных перекрытий в доме из бруса

    Кроме того, их устройство в значительной мере обеспечивает эффективное утепление всего жилища и в первую очередь потолка.

    Вернуться к оглавлению

    Содержание материала

    Виды перекрытий

    В строительном деле известны следующие перекрытия:

    Чердачные перекрытия в кирпичном доме монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, цокольные помещения в частном доме зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

    Важнейшие составные части балочного перекрытия:

    • сами балки;

      Схема балочного перекрытия

    • накат;
    • пол;
    • утеплитель.
    Вернуться к оглавлению

    Основные требования

    Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

    Застройщик деревянного дома обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.

    Подробная схема шумоизоляции деревянных перекрытий

    Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

    Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

    • быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
    • обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
    • удерживать слой покрытия, необходимого для сохранения тепла по этажам;
    • их установка своими руками должна быть максимально надёжной.
    Вернуться к оглавлению

    Способы крепления балок

    Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.

    Вариант крепления балок перекрытий

    Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.

    Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы. Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.

    Вернуться к оглавлению

    Деревянные

    У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

    Схема устройства деревянных перекрытий для дома

    Положительные факторы:

    • приятный внешний вид;
    • сравнительно небольшой вес;
    • быстрый монтаж и последующий ремонт;
    • экологическая чистота.

    Минусы:

    • оно огнеопасно, требуется специальная пропитка;
    • от перепадов температуры, влажности может деформироваться;
    • дерево подвержено гниению, воздействию насекомых, грибков.

    Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

    Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

    Вариант устройства перекрытий в доме из бревна

    Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

    Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

    Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

    Цельные и клеёные

    Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

    • высокой прочностью;
    • длительным сроком эксплуатации;
    • отсутствием деформации;
    • возможностью осуществить монтаж перекрытия в длинных пролётах.

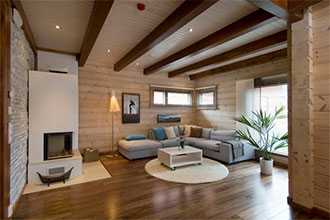

    В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.


    Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

    Двутавровые

    В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.

    Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

    Пример двутавровых перекрытий в деревянном доме

    Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

    Доски вместо балок

    В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

    Пример монтажа досок перекрытия

    Вернуться к оглавлению

    Порядок сборки перекрытия

    Монтаж деревянных балок своими руками, как и последующий ремонт – весьма проблематичное дело, потребуется хотя бы ещё одна рабочая сила. Для перекрытия между этажами они укладываются на дистанции обычно равной 1 метру, а для чердачного – 1, 80 м.

    Ширина межбалочных пролётов зависит также от толщины досок, которые будут выстилать будущий пол. Если толщина их менее 28 мм, то несущих поперечин должно быть больше.

    Концы деревянных балок в наружных стенах особенно уязвимы, потому что снаружи они подвергаются воздействию влаги, отчего гниют и разрушаются. Ремонт неминуем. Чтобы этого избежать, их не только обрабатывают специальными растворами, но и покрывают рубероидом. Для этого опытные строители советуют концы балок по этажам на 2 см не доводить до наружного края стены, а это пространство заполнить влагоизоляционным материалом.

    Схема сборки деревянного перекрытия

    Деревянное перекрытие для старых срубов можно сделать на усиливающем бетонном поясе. Монтаж конструкции должен обеспечить строго горизонтальное его положение, иначе будет нарушена равномерность распределения нагрузки и прочность всего здания. Межэтажное перекрытие монтируется так, что пол верхнего этажа служит в качестве потолка нижнего. Одна и та же звукоизоляция используется на два фронта: для верхнего и нижнего помещения.

    Монтаж покрытия осуществляется в такой последовательности. По обе стороны каждой балки снизу прибивают так называемые черепные бруски. Они будут держать накат, который делается из сколоченных досок. На них между балками кладут пароизоляционную плёнку и толь. А затем настилают утеплитель. От этих элементов не в меньшей мере зависит звукоизоляция помещения.


    Сверху это будет опорой «чёрного» пола, на который будет уложено внешнее напольное покрытие.
    Снизу – это основа «чистого» потолка, которая может быть покрыта вагонкой.

    Утеплителем может быть:

    • пенопласт;
    • керамзит;
    • минеральная вата;
    • опилки;
    • сухая солома;
    • шлак или песок.

    От выбора утеплителя зависит также шумоизоляция. Можно накат покрыть густым раствором глины, высушить и засыпать шлаком.

    Варианты конструкции дощатых полов

    Его можно заменить сухими опилками, которые почти в 4 раза легче, а утепление будет намного эффективнее. А потребуется этого материала значительно меньше – подушка высотой 5 см. Глиняный слой часто заменяют рубероидом.

    Самой лёгкой по весу является минеральная вата. Подходит для межэтажных и чердачных перекрытий, к тому же в отличие от других утеплителей, «дышит». Звукоизоляция практически без неё не обходится. Керамзит, шлак, песок – это материалы, утяжеляющие конструкцию. Их лучше использовать для потолка подвального помещения. Ими будет обеспечена шумоизоляция, особенно если там находиться гараж.


    Особого внимания требует пол санузлов. Здесь нужна более качественная гидроизоляция, устройство которой выполнимо своими руками – сколотить сплошной настил из деревянных досок, соединённых по принципу шпунта. Пазы следует уплотнить герметизирующим материалом, например, смолёной паклей. Чтобы добиться ещё большей водонепроницаемости, напольное покрытие можно сделать из керамической плитки. Если всё выполнить с соблюдением строительных правил, то перекрытие малоэтажного деревянного дома прослужит несколько десятилетий.

    planvsem.ru

    Межэтажное перекрытие в деревянном доме - Блог | «Мечтаево»

    Двухэтажный загородный дом – мечта многих дачников. Оно и понятно: в высоком коттедже точно хватит места семьи и гостей. Да и сверху все хорошо видно . Чем, кроме высоты, двухэтажный дом отличается от одноэтажного?
    Наличием лестницы и перекрытия между этажами. О лестницах мы вам уже рассказывали, остановимся на межэтажной «начинке». Если вы строите дом самостоятельно, то вам придется учесть несколько деталей.

    В каменных домах вопрос с перекрытиями решается просто: применением железобетонных плит. А вот в каркасных постройках обычно используют деревянные балки. Вместе с прогонами и лагами пола они составляют основу конструкции. Чтобы перекрытие получилось прочным, для него нужны хорошие материалы подходящего сечения. Еще один важный момент – звукоизоляция. Ну, и о декоративных элементах не забудем .

    Итак…

    Балки перекрытия

    Основа несущей конструкции — балки перекрытия. Для их изготовления берут отборные доски, без сучков и ровные. Убедитесь, что древесина не заражена жучками-короедами. Очистив рубанком поверхность балок, осмотрите ее. Для профилактики обработайте выпиленные в размер заготовки биоцидным составом.

    Важно правильно подобрать сечение балок и расстояние (шаг) между ними.

    В этом нам может помочь специальная таблица из СП 31-105-2002.

    Также можно воспользоваться онлайн-калькулятором.

    Найти в продаже доски сечением более 200 мм сложно. С таким материалом у нас не получится надежно перекрыть даже 4-метровую комнату. Поэтому, если нужно перекрыть помещение шире 4-х метров, то не обойтись без прогонов. Прогон — это супер-балка, на которую опирают другие балки.

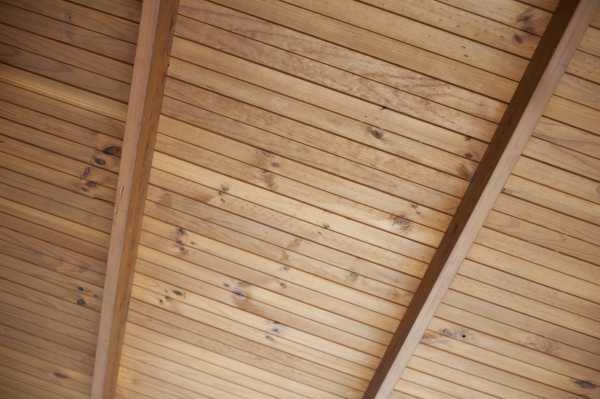

    Иногда они видны на потолке.

    Прогон простейшей конструкции можно изготовить прямо на стройке, если есть доски нужной длины, но недостаточного сечения, к примеру, 50х150 мм. Как с их помощью перекрыть 4-метровую комнату? Кладем друг на друга и получаем прогон сечением 50х300 мм. Главное, скрепить древесину понадежнее. Лучше всего использовать для этого специальные зубчатые металлические пластины.

    Но гораздо надежнее использовать прогон заводского изготовления.

    Есть две основных конструкции прогонов:

    — прямоугольного сечения — из клееной древесины;
    — двутавровые балки из деревянных брусков и листовых материалов (ОСП или фанера).

    Прогоны из клееной древесины имеют красивую, хорошо обработанную поверхность. Их лучше сделать видимыми в интерьере. В таком случае балки будут опираться на верхнюю поверхность прогона.

    Если использовать двутавровые прогоны, то балки удобно опирать на нижний брусок двутавра. В таком случае балки будут в одной плоскости с прогоном и перекрытие не получится слишком высоким.

    Над двутавровыми прогонами балки соединяются брусками длиной не менее 60 см. Между бруском и верхней плоскостью прогона оставьте зазор в 10 мм на случай усадки балок.

    Требования к лагам

    Лаги — это бруски, которые укладывают на балки перпендикулярно им. К лагам крепится черновой пол.

    Обычно лаги делают из брусков сечением 50х75 мм (устанавливаются на меньшую сторону). Их легко найти в продаже.

    Если мы используем половую доску, то шаг и сечение лаг подбираем по таблице.

    Если в качестве чернового пола берут листовые материалы (ДСП, ЦСП, фанера) толщиной 16 мм, то лаги кладут с шагом 30 см по осям. В случае, когда толщина обшивки превышает 20 мм, шаг лаг увеличивается до 40 см.

    Края листов стыкуются друг с другом на лагах или подкладочных брусках.

    Для черного пола лучше брать шпунтованные материалы. Так вы получите более ровную и прочную поверхность для укладки финишного покрытия.

    Листовые материалы можно укладывать на балки и без лаг, если позволяет расстояние между балками (см. таблицу).

    Толщина обшивки чернового пола, мм

    Минимальное расстояние между балками, мм Фанера, ЦСП ДСП Гипсоволокнистые листы в несколько слоев
    400 16 16 30
    500 16 19 36
    600 18 26 30

    Добиваемся жесткости

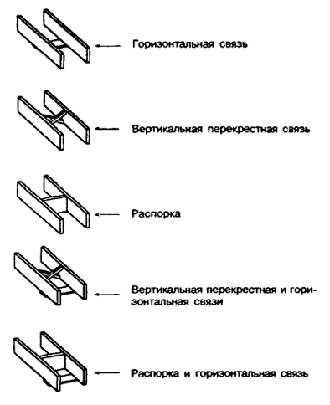

    Как сделать, чтобы пол второго этажа не получился зыбким и не «гулял» под нагрузкой? Нужны поперечные связи. Роль поперечных связей между прогонами выполняют балки. Но если они расположены над прогонами, то поперечные связи не достаточно жесткие. Лучше, когда балки лежат в одной плоскости с прогонами, тогда они играют роль распорки между ними.

    Балки сверху скреплены лагами или обшивкой черного пола — но этого недостаточно. Балкам тоже нужны распорки. Их можно сделать из обрезков древесины, как показано на схеме.

    Но удобнее создать обшивку из листового материала. Берем ОСП или фанеру толщиной 12 мм и прикручиваем ее снизу к балкам. Если мы задумали дизайн потолка с видимым прогоном, то прямо к фанере прикручиваем гипсокартон и шпаклюем его.

    К тому же, обшивка из листовых материалов поможет нам при устройстве звукоизоляции.

    Проём лестницы

    В межэтажном перекрытии обязательно нужен проем, иначе как попасть на второй этаж? . Обязательное правило: по краям проема ставятся двойные балки.

    Боремся с шумом

    В доме вас могут беспокоить два вида шума: голоса людей (в том числе из динамиков) и звук шагов.

    С голосами бороться легко. Вам помогут:

    — звукоотражающие слои на верхней и нижней поверхности перекрытия,
    — звукопоглощающий слой внутри перекрытия.

    Хорошо отражают звук массивные плитные материалы, например ЦСП. Подойдет также фанера и гипсоволоконные листы. Важно, чтобы звукоотражающий слой был герметичен. Поэтому лучше, повторимся, использовать шпунтованные плиты.

    Звукопоглощающий слой внутри перекрытия делают из специальных минеральных ват плотностью 40-45 кг на кубометр. Маты из минваты укладывают в несколько слоев с перекрытием швов. Общая толщина слоя — 150-200 мм. Вата должна полностью заполнить пустоты внутри перекрытия.

    Все щелочки по периметру заделайте монтажной пеной и акриловым герметиком. Щели — наш главный враг. Никакая вата не спасет, если шум проникает в них.

    Для борьбы со звуком шагов удобно использовать мягкие подкладки под напольное покрытие. Например, из пробки. Кстати, вообще можно весь пол выполнить из пробки. Есть ее плиты разных оттенков, это позволяет поиграть с дизайном помещения.

    Хороший вариант для спальни — ковролин с длинным ворсом. Но в таком случае нужно сразу обзавестись очень хорошим пылесосом .

    Пожалуй, самый сложный вариант — это полы в детской комнате на втором этаже. Здесь требуется экологичное покрытие, например паркетная доска из массива древесины. Но при этом нужна хорошая ударная звукоизоляция.

    Для таких случаев придуманы плавающие полы. Для деревянного перекрытия конструкция в общем виде будет такой.

    1. Делаем обшивку черного пола по балкам из шпунтованного материала (к примеру, ДСП или шпунтованной доски).
    2. Щели заполняем герметиком, пеной и проклеиваем «малярным» скотчем.
    3. Укладываем слой из специальной минваты для плавающих полов плотностью около 120 кг на кубометр. Именно минвата в этом «пироге» должна гасить удары в момент игры «слон гоняется за лягушкой».
    4. Укладываем на минвату гипсоволоконный лист в два слоя (например, 16+12 мм.) с перекрытием швов. Между листами и стеной должен быть зазор около сантиметра.
    5. Герметизируем зазор по периметру комнаты с помощью скотча и полиэтилена. С точки зрения шумоизоляции это ничего не дает. Но испарения от минваты вряд ли хорошо влияют на здоровье. Так что лучше вату изолировать таким образом.
    6. Укладываем любое напольное покрытие, желательно с замком.

    Отделываем потолок

    Даже самое прочное деревянное перекрытие дает при ходьбе по нему прогиб хотя бы в несколько миллиметров. Это создает некоторые трудности при отделке потолка. Трудно сделать монолитную поверхность без риска появления трещин.

    Если вам на потолке первого этаже очень нужны обои, то основой для них может стать обшивка из ГКЛ на каркасе с плавающим подвесом. Такие подвесы продаются вместе с другим крепежом для ГКЛ.

    Если дом отапливается круглый год, то хорошим вариантом могут быть натяжные потолки. Но если зимой вы постоянно не живете на даче, то лучше используйте вагонку. О том, чем можно отделать потолок в коттедже, мы тоже уже рассказывали .

    www.mechtaevo.ru

    Деревянные перекрытия в кирпичном доме: виды, как установить

    Межэтажные и чердачные своды — обязательная часть частного малоэтажного жилого дома. Насколько целесообразно делать деревянные перекрытия в кирпичном доме решать собственнику строения. Перекрытие может быть деревянное, с использованием готовых бетонных плит или выполнено методом монолитной заливки на месте. Свод из дерева менее прочен и долговечен, но показатель вполне соизмерим с продолжительностью жизни человека. А несомненные преимущества таких конструкций — легкость, экологичность, простота возведения, делают довольно частым выбор в их пользу.

    Ширина пролетов должна быть не более 6 метров.

    Виды деревянных перекрытий в кирпичном доме

    Опоры делятся на виды в зависимости от месторасположения и функционального назначения. Технические требования к ним отличаются. Цокольное перекрытие разграничивает жилую часть дома и подвал, оно должно не пропускать холод и сырость. При наличии второго этажа между этажами находится межэтажное перекрытие, его задача — хорошо изолировать звук. Жилую зону здания от чердака отделяет чердачный свод. Когда мансарда отапливаемая, то требования аналогичные предыдущему, если нет, перекрытие должно защищать от холода и не допускать образования конденсата.

    Вернуться к оглавлению

    Главное в опоре — балки

    Составные части перекрытия: несущие балки, пол, межбалочное заполнение, потолок. Особые требования предъявляются к качеству перекладин, от них зависит насколько долговечным и прочным будет перекрытие в кирпичном доме. Использовать можно только древесину хвойных пород деревьев, она отличается большей прочностью на изгиб, чем у лиственных пород. Не должно быть большого количества сучков, волокна должны идти прямо вдоль спиленного края древесного материала. Предварительно заготовки для балок просушивают около года на воздухе под навесом, пока звук при постукивании не станет звонким и чистым. Балки могут быть изготовлены из таких материалов, как:

    • цельный и клееный брус;
    • сбитые доски;
    • круглый лес.
    Вернуться к оглавлению

    Брусовые балки

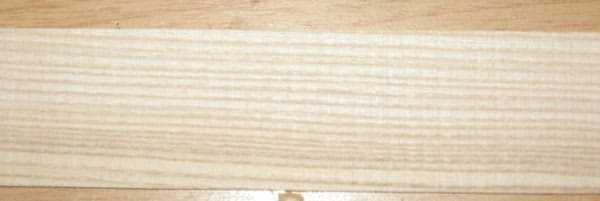

    Балки, сделанные из цельного бруса, обладают наименьшим запасом прочности.

    Цельный брус — наименее прочен, поскольку его чаще делают из сердцевины дерева, а она не такая крепкая, как наружные слои. Под тяжестью груза со временем может образоваться прогиб. Тем не менее этот вариант используется чаще всего: он доступен, удобен и чист, с экологической точки зрения. Если подшить к каждой балке из цельного бруса доску по всей длине пролета, несущая способность увеличится вдвое. Элементы конструкции в таком случае скрепляют шпильками с шайбами, расположенными на расстоянии 25—50 см.

    Намного крепче балки из клееного бруса, его обычно применяют для строительства сооружений с большими пролетами, до 20 м. Выполняют изделие по точным размерам заказчика, что ускоряет и упрощает сборку. Клееный брус выглядит эстетично и может служить элементом декора. Существуют недостатки: из-за используемого клея материал не совсем экологичен и дорог.

    Вернуться к оглавлению

    Балки из досок

    Представляют собой склеенные специальным клеем 2—3 доски сечением 50—80 мм на 200—300 миллиметров. После проклейки для надежности скрепляют деревянным стержнем, посаженным на тот же клей. Поставленная на ребро конструкция превосходит своей прочностью балки из цельного бруса. Этот вариант позволяет снизить расход древесины на 15—20%. Между перекладинами нужно ставить распорки.

    Вернуться к оглавлению

    Элементы несущих конструкций из круглого леса

    Наиболее прочный материал для такой работы — круглые балки.

    В качестве материала для балок используют кругляк, обработанный на 4 канта. Профессионалы в строительной отрасли уверяют, что это — самый долговечный и крепкий вариант балок из натуральной древесины. Независимо от типа выбранных перекладин важно правильно подобрать шаг установки и сечение конструкций с учетом предполагаемой максимальной нагрузки на перекрытие. Существуют справочные таблицы, которые помогут выполнить расчеты.

    Вернуться к оглавлению

    Как установить деревянные перекрытия?

    Дерево горюче и подвержено действию грибка, гниению, поэтому все деревянные элементы необходимо перед использованием обработать антисептиком и огнеупорным материалом. Следующим этапом работы является устройство наката, который обеспечивает тепло- и звукоизоляцию. Черновой пол из щитов или досок любого качества (годится даже горбыль) крепится деревянным сосновым брусом 40×40 или 50×50 мм (черепные бруски). Сверху внахлест, накрывая балку и доски, с заворачиванием края вверх возле стен и проклеиванием стыков скотчем, укладывается изоспан (гидропароизоляция). Далее — слой огнестойкого утеплителя: керамзит, опилки, минеральная вата, вспененный полистирол, слоем не менее 200 мм (не должен быть выше перекладин).

    Следующие этапы — укладка гидроизоляционного слоя и подготовка лаг для чистового пола. Вместо лаг и досок, может быть натянута армирующая сетка и залита цементная стяжка. Межэтажные перекрытия делают без слоев гидро- и пароизоляции. Идеальный звукоизолятор — слой очень хорошо просеянного и высушенного речного песка. Процесс трудоемок, поэтому обычно используют готовые покупные звукоизоляционные материалы. Для гарантии звукоизоляции слой не менее 10 см. Остается добавить декоративное покрытие на пол или потолок.

    etokirpichi.ru
