Зачем нужно заземление в частном доме, можно ли обойтись без

Практически каждый наверняка слышал о том, что необходимо устанавливать специальные устройства защитного отключения там, где существует повышенная опасность поражения током. Но большое количество электриков, среди которых часто попадаются профессионалы, по какой-то причине убеждены в том, что подключение УЗО без специального заземления является невозможным. Это может привести к дорогостоящей модернизации электрической сети внутри помещении или же вовсе к отказу от УЗО.

Но данное предубеждение является совершенно неправильным, потому что на УЗО находится только лишь пара контактных разъемов, из-за чего закрепить туда особенный заземляющий провод просто нет возможности, так как некуда. Также стоит отметить и уникальный принцип работу таких устройств, который не требует никакого подключения к заземлению.

Это подтверждается не только лишь этой конкретной статьей, но также и большим количеством разнообразных случаев, когда устройство было подключено к трех проводной сети с исправным заземлением. При этом оно долго и адекватно работало, несмотря на какие-либо повреждения заземления. К примеру, может просто оборваться заземляющий провод, но все равно изделие будет на должном уровне выполнять непосредственные защитные функции.

Можно ли выполнить подключение УЗО без заземления?

Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.

По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.

Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.

Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.

Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.

Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.

Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.

Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.

При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.

Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.

Как подключить УЗО без заземления?

УЗО работает довольно просто, то есть принципы наверняка понятны практически каждому. И каждый должен осознать важность использование такого оборудования, если не хочется столкнуться с ударами тока. Необходимо обязательно устанавливать устройство вне зависимости от того фактора, используется ли в доме заземление или нет. Помимо всего этого при использовании двухпроводной системы питания монтаж устройства защитного отключения тем более является обязательным фактором. Ни в коем случае не надо прислушиваться к советам разных людей, что в этой сети устройство не сможет нормально функционировать или же просто будет срабатывать постоянно.

Перед началом проведения работ по подключению УЗО без предварительного заземления нужно запомнить один немаловажный момент.

Особенностью подобных устройств защитного типа можно назвать отсутствие специальной защиты от перегрузок. По этой причине в обязательном порядке требуется качественная комбинация их с традиционными «автоматами». Схема подключения в таком случае может быть самой разнообразной.

Принято различать пару основных вариантов. Существует возможность установки одного общего защитного устройства на целый дом, что в свою очередь позволить обезопасить даже прикроватные светильники. Однако устройства, которые в состоянии пропускать через себя около шестидесяти ампер обычно стоят намного дороже в отличие от своих менее мощных аналогов. Также в случае срабатывания реле будет не очень просто обнаружить причину. Придется произвести проверку каждого электрического прибора.

Если электричество одновременно пропадет сразу в целом доме, то это наверняка повлечет за собой большое количество разнообразных неудобств, например, пропажа несохраненных документов на компьютере, проблемы с климатической техникой, стиральными машинками, водонагревательными баками и так далее.

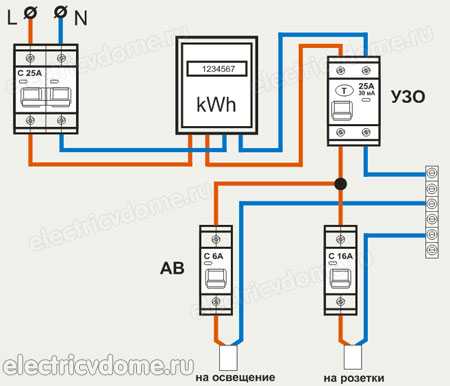

Если все-таки было принято решение установки одного устройства на всех, схема подключения без заземления будет особенной.

Еще одним вариантом является монтаж отдельного устройства, которое будет не таким мощным. Его можно установить на каждую линию, которая является потенциально опасной, например, на кухню, в подвал, в гараж, в ванную комнату и т.д. В этом случае в щитке нужно будет подготовить большее количество свободного места. Также не стоит забывать о том, что стоимость трех-четырех устройств наверняка окажется более высокой, чем одного более мощного устройства. Но при этом можно в значительной степени повысить уровень надежности энергосистемы. Также заметно упрощается поиск причины возникновения проблем. Он обычно занимает немного времени, так как осмотреть надо не более пары розеток.

Нужно по возможности подходить к подбору мощности максимально рассудительно. Нужно выбирать немного более мощное устройство, чем автомат, используемый вместе с ним. Это обусловлено тем, что автоматический выключатель обычно срабатывает не совсем сразу. Существует и возможность поломки из-за превышений номинального тока.

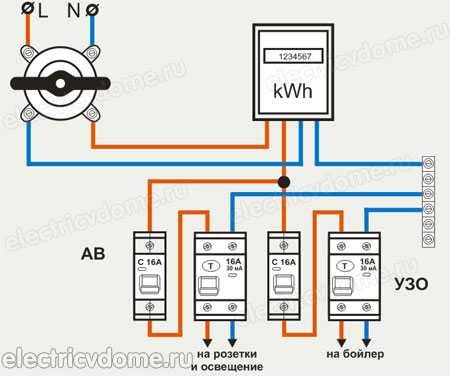

Подключение УЗО в двухпроводной сети

Например, в ванной комнате может использоваться бойлер, запитанный от одного автомата на 16 ампер. Установка нагревателя видимо производилась не очень аккуратно. Он запитан при помощи отдельно кинутого кабеля, который проходил в ванной комнате открыто, то есть без специальной защиты в виде короба или гофры. Во время принятия душа кабель покрывается влагой.

Это, конечно, довольно опасно. Поэтому лучше установить специальное УЗО в двухпроводную сеть.

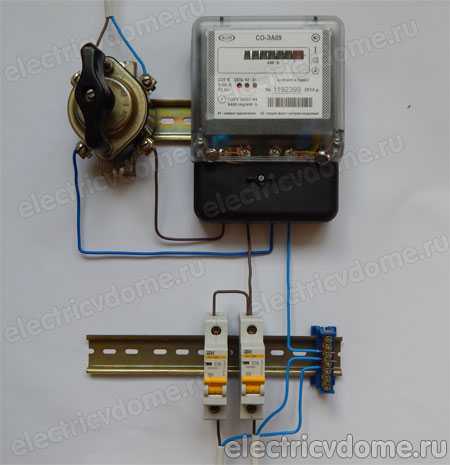

В щитке находилось два автомата.

Устройство заземления своими силами: простое и сложное, для разных случаев

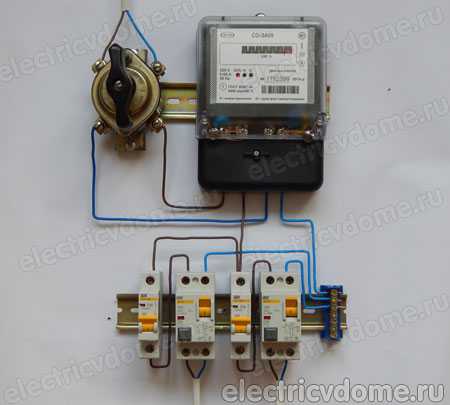

От первого запитан бойлер, а от второго – остальная квартира. После небольших раздумий было принято решение установить для каждой линии свое защитное устройство. Это затратно, но очень эффективно.

От щитка был протянут отдельный кабель. Затем удалось подключить освещение в прихожей. Но в остальных комнатах не получилось при помощи этого кабеля подключить

Для того, чтобы устройство было подключено надежно, было выбрано УЗО марки IEK с номинальным током 16 А. Выше в статье уже было упоминание касательно оснвоных ошибок при подключении, которые лучше не допускать. То есть нельзя объединять нули после УЗО. В щитке подключение было сделано так, что фаза пошла через автомат, а ноль пришлось взять из корпуса щитка. Перед подключением нужно отсоединить питающий кабель от выключателя, от щитка, а точней от его металлической части. После установки начинается подключение. Нужно сразу подключить ноль и фазу кабеля на выходные клеммы устройства. То есть к бойлеру нужно подключить один кабель, а к квартире — другой.

Клеммы автоматического выключателя заводятся на выход устройства. А на вход нуля присоединяется ноль непосредственно от корпуса щитка. Это позволяет исключить повторное объединение нулевых жил проводов, вышедших с УЗО. Таким образом, с корпусом щитка нет связи.

После выполнения работ по подключению уже можно проверить устройство в работе. Оно не должно срабатывать ни в каких ложных ситуациях в случае неправильного подключения. Нужно для этого включить автомат перед УЗО. Также надо создать нагрузку. Для этого можно, например, подключить к сети какой-то электрический прибор. Если не происходит отключений, то все прошло успешно и правильно.

Нужно помнить и о том, что после подключения УЗО надо исследовать наличие предмета утечки. При помощи специальной кнопки «ТЕСТ» можно проверить прибор на срабатывание.

stroyvolga.ru

Зачем нужно заземление, и как его подключить в частном доме

Практически на всех объектах, связанных с электричеством, необходима защита людей от удара электрическим током. Каждый знает, зачем нужно заземление, но мало кто представляет, как его правильно установить, чтобы оно в полной мере выполняло свои функции.

Если соединить с заземляющим устройством все металлические части оборудования, то при наведении на них потенциала электрический ток будет уходить в грунт. Тогда при прикосновении к металлу через человека пройдет значительно меньший ток, не представляющий для него опасности.

Как передается электроэнергия потребителям?

Электроэнергия поступает от источника по линиям электропередач сначала на подстанции, а затем — потребителям. Для ее передачи применяются три фазных провода. Четвертым проводником является земля. В трехфазной сети обмотки трансформатора подстанции соединяются по схеме «звезда». Общая точка (нейтраль) с нулевым потенциалом заземляется. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.

В квартиру обычно подается напряжение 220 В между проводниками фазы и нейтрали к общему электрическому щитку. В частный дом ввод может быть на 380 В — три фазы и нейтраль. Затем провода расходятся к розеткам и приборам освещения по всем помещениям. Здесь также не следует забывать о том, зачем нужно заземление. Для защиты от поражения током вместе с фазным и нейтральным проводниками прокладывается еще один — заземляющий.

Как защитить себя от удара электрическим током?

Одним из способов, исключающим удар электрическим током или значительно уменьшающим его, является установка заземляющего устройства. Зачем нужен контур заземления? Он необходим для бытовых приборов с металлическими корпусами: стиральных машин, электроплит, холодильников и др.

При наведении потенциала на металлические корпуса домашнего оборудования ток должен уходить в землю. Но для этого сначала необходимо сделать устройство в виде металлоконструкции, создающей электрический контакт с землей. Он может быть цельным или состоять из токопроводящих элементов, погруженных в землю.

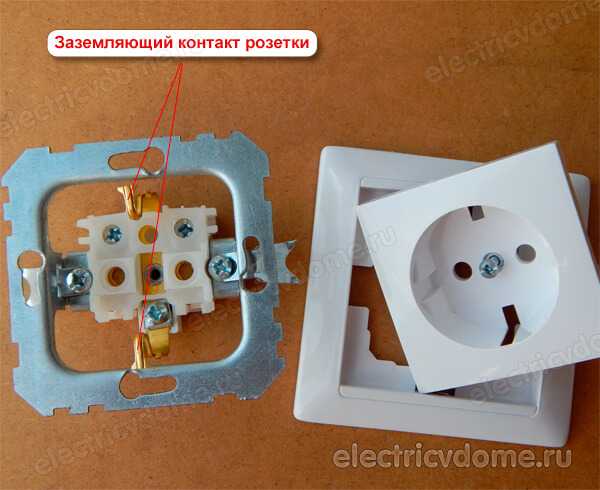

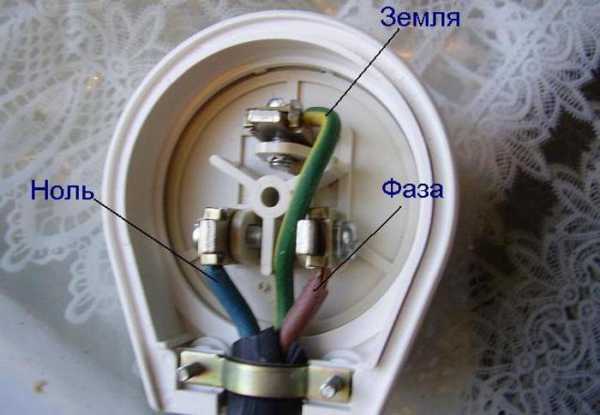

Заземление в розетке

Зачем нужно заземление электроприборов при наличии металлических корпусов или других элементов? Этот вопрос понятен многим. На них может быть случайно подано напряжение при разрушении изоляции проводов или от короткого замыкания, что представляет опасность для человека в момент прикосновения.

Это также относится к металлическим деталям светильников и люстр. В жилом доме заземляющий проводник сечением от 2,5 мм² прокладывается от электрощита к каждой розетке. Зачем нужно заземление в розетке? Это необходимо для подключения земли через ее контакт к бытовому прибору. В противном случае пришлось бы прокладывать шину по всей квартире и делать от нее соединения с корпусом каждого прибора, что не очень эстетично.

Заземляющие контакты устроены так, что они подключаются первыми, как только вилка от шнура бытового прибора вставляется в розетку. Если розетки подключены шлейфом, заземление подводится отдельно к каждой из них от распределительной коробки.

Установка заземления

Итак, зачем нужно заземление в индивидуальном доме? Его делают в виде замкнутого контура. Форма может быть любая, но меньше всего материалов расходуется на треугольную. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м, и в вершинах забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше применять материалы с цинковым или медным покрытием. Красить электроды нельзя. Можно только покрывать лаком места сварки.

Электроды должны выступать на 20 см от дна траншеи. Контур обваривается штрипсом, и от него отводится заземляющий проводник из такого же материала к дому. На свободный конец приваривается болт, и делается ввод в электрощиток провода РЕ сечением 6 мм² или больше. Омметром проверяется величина электрического сопротивления контура. По требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.

Если показатель превышает положенный предел, около контура забиваются дополнительные уголки, и делается перемычка. Таким путем увеличивают площадь соприкосновения конструкции с грунтом. Для снижения сопротивления контура провод от него заменяют медным, обладающим большей проводимостью. После траншея засыпается грунтом. Щебень, отсев или строительный мусор применять для этого не допускается. Следует использовать материал, удерживающий влагу: глину, торф, суглинок.

Выравнивание потенциалов

Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить снижение разности потенциалов на поверхности земли, чтобы на человека не действовали напряжения прикосновения и шаговое. На площадке, расположенной над замкнутым контуром, потенциал изменяется плавно, а за его пределами спад возникает резко. Чтобы этого не происходило, снаружи закапывают горизонтальные стальные полосы, соединенные с электродами.

По требованиям ПУЭ защитное заземление выполняется из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно применяют стальные детали.

Заключение

Подведем итоги. Итак, зачем нужно заземление в частном доме? Прежде всего это связано с защитой людей от опасных ударов электрическим током. Важно правильно обустроить заземляющий контур и сделать необходимые подключения электроприборов. От того, как выполнен его монтаж, и выбраны материалы, зависит здоровье и безопасность жильцов.

fb.ru

Зачем нужно заземление — просто о сложном

Что такое заземление

Заземлением называют подключение токопроводящих элементов, в норме не пребывающих под напряжением, к заземлителю — заглубленной в грунт металлической конструкции с низким электрическим сопротивлением. В качестве упомянутых токопроводящих элементов могут выступать металлический корпус электроустановки, рабочие органы машин или бытовых приборов и т.д.

Также заземляют экранирующие оплетки электрических кабелей.

Для чего нужно заземление

• защитное;
• функциональное;
• для молниезащиты.

Защитное заземление обеспечивает безопасную эксплуатацию электроустановок.

Функциональное используется для работы прибора или схемы — играет ту же роль, что и нулевой проводник в электросети.

В системах молниезащиты заземлитель подключается к молниеприемнику.

Принцип работы

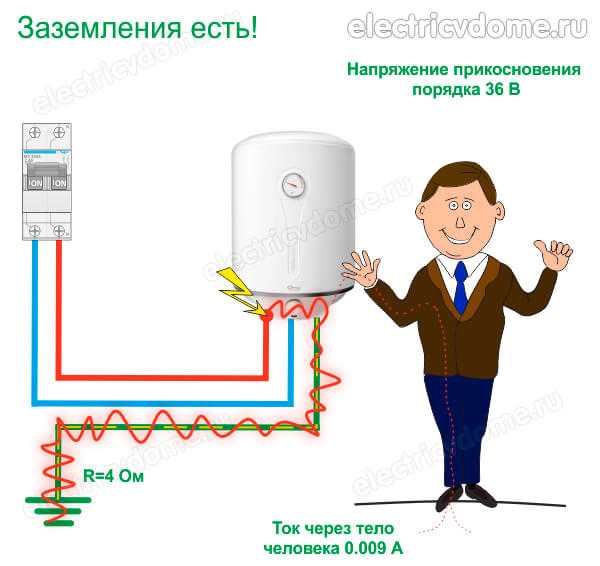

Контур заземления функционирует за счет способности грунта поглощать электрический заряд. Если корпус оборудования в результате пробоя изоляции оказался под напряжением, то заряд будет стекать в землю. Когда пользователь коснется корпуса, ток все равно будет двигаться по пути наименьшего сопротивления, то есть через заземление, а не через тело человека. Не будь заземления, в подобной ситуации пользователь получил бы электротравму.

Условием нормального функционирования заземления является низкое сопротивление заземлителя. Эта величина зависит от параметров грунта:

• плотность;
• влажность;
• соленость;
• площадь контакта с заземлителем.

Способность грунта впитывать заряд сильно падает при замерзании. Поэтому штыри заземлителя вбивают на глубину ниже отметки промерзания, зависящей от широты местности. Данные о глубине промерзания грунта для разных регионов Российской Федерации приведены в СНиП «Строительная климатология».

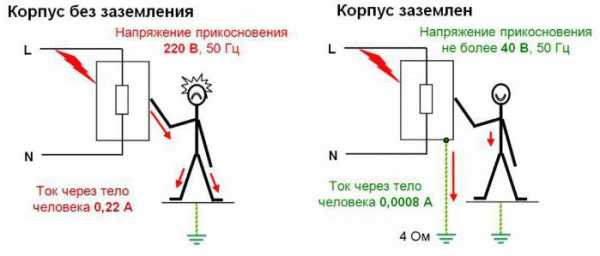

Наглядная демонстрация заземления

На каменистых, песчаных и вечномерзлых грунтах, в которые сложно заглубиться, применяют электролитические заземлители из Г-образной перфорированной трубы. Внутри содержится реагент, формирующий соленую среду. Последняя характеризуется высокой проводимостью и низкой температурой замерзания. Длинную часть заземлителя закапывают в неглубокую траншею, короткую выводят на поверхность. Ее используют трояко:

Другой современный вариант заземлителя — модульный. Состоит из множества секций, соединяемых резьбовым или иным способом. По мере забивания в грунт навинчиваются все новые и новые секции. Так что такой заземлитель, в отличие от классического из нескольких штырей, можно установить на любую глубину. Соединяют секции по особым правилам и с применением токопроводящей пасты. При забивании используют особую насадку, защищающую резьбу от повреждений. Модули выполнены из стали и покрыты медью или цинком, отчего их сопротивление падает, а срок службы увеличивается.

Электролитический и модульный заземлители стоят дорого, потому их традиционные аналоги остаются востребованными. Штыри в такой конструкции располагают по-разному:

• в вершинах равностороннего треугольника рядом с объектом;
• по углам объекта;
• по периметру объекта.

Число стержней и расстояние между ними определяются расчетом.

Сопротивление заземлителя периодически проверяют. Максимально допустимая величина — 30 Ом.

Совокупная защита заземляющих устройств и предохранителей

Заземление не только отводит опасный ток, но при наличии аппарата защиты вызывает отключение аварийного оборудования. При контакте фазного проводника с заземленным корпусом сеть работает в режиме, близком к короткому замыканию (КЗ), сопровождающемся резким увеличением силы тока в цепи. На это реагирует выключатель автоматический (ВА), обязательно устанавливаемый на вводе электрической линии на объект.

Правда, подобное возможно лишь при очень низком сопротивлении заземлителя, что бывает крайне редко. В большинстве случаев вероятность отключения ВА довольно низкая. К примеру, при сопротивлении заземлителя в 10 Ом ток в цепи составит I = 220 / 10 = 22 А. Автоматы, согласно требованиям ГОСТ, выдерживают в течение часа ток, в 1,42 раза превышающий номинальное значение. То есть автомат на 16 А при силе тока в 22 А не отключится в течение почти 60-ти мин (16 * 1,42 = 22,72 А).

Схема заземления

Более надежный автомат защиты — выключатель дифференциального тока или устройство предохранительного отключения (УЗО). Этот прибор сравнивает токи в фазном и нулевом проводниках и при обнаружении разницы, свидетельствующей об утечке, разъединяет цепь. По чувствительности, то есть минимальной величине утечки тока, вызывающей срабатывание, УЗО делятся на несколько категорий:

1. Защищающие от поражения электротоком: 10 мА – устанавливаются в помещениях с высокой влажностью и 30 мА – в сухих.
2. Противопожарные – на 100, 300 и 500 мА.

Противопожарные УЗО применяют на объектах, где короткое замыкание может вызвать пожар. Ими защищают участки сети, где поражение током практически исключено, например, цепи освещения.

УЗО и ВА не являются взаимозаменяемыми. ВА защищает от коротких замыканий и перегрузок, УЗО — от поражения электротоком. В идеале ввод и каждая группа потребителей должны быть защищены и ВА, и УЗО.

Заземленное неэлектрическое оборудование

К заземлителю подключаются и конструкции, никак с электричеством не связанные:

1. Ограждения и прочие конструкции на эстакадах и галереях, в которых при разряде молнии на близком расстоянии наводится опасная разность потенциалов. То же может произойти с трубопроводом или емкостью, содержащими горючее вещество. Из-за наведенного напряжения возможно искрение с последующим взрывом, потому такие конструкции также заземляют.
2. Изделия, в которых в процессе эксплуатации накапливается статический заряд. В основном это трубопроводы и емкости: статическое электричество образуется из-за трения частиц транспортируемой среды. По этой причине ограничивают скорость подачи топлива в авиалайнеры.
3. Трубопроводы значительной протяженности. В соответствии с законом электромагнитной индукции, в таких трубопроводах при изменении магнитного поля Земли, а оно всегда нестабильно под действием солнечного ветра, образуются так называемые блуждающие токи. Потому их подключают с определенным шагом к заземлителям.

Отличие от зануления

Занулением называют подключение токопроводящих частей электроустановки к глухозаземленной нейтрали источника тока (к нулевой жиле). Ее сопротивление намного меньше сопротивления заземлителя. Потому при замыкании фазы на зануленный корпус устройства гарантированно возникает ток КЗ, приводящий к срабатыванию автоматического выключателя.

В наиболее распространенной системе заземления типа TN одновременно осуществляется и заземление, и зануление.

Подключение к нулевой жиле осуществляется выше УЗО. Иначе токи в фазном и нулевом проводниках после замыкания фазы на корпус останутся равными и аппарат защиты не сработает.

О системах заземления

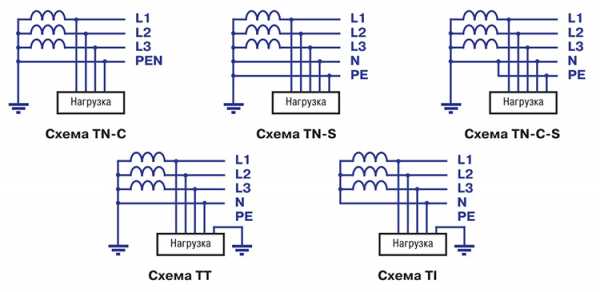

Применяют несколько систем заземления, обозначаемых комбинацией букв. Буквы имеют следующее значение:

• I: изолированный проводник;
• N: имеется подключение к глухозаземленной нейтрали;
• Т: имеется подключение к заземляющему проводу.

Основных видов систем заземления три:

1. Тип IT — система с изолированным нейтральным проводом. В данной системе провод заземления изолирован от нейтрали либо контактирует с ней через резистор с высоким номиналом или воздушный промежуток. В жилых домах не применяется. Предназначена для подключения приборов, предъявляющих особые требования к безопасности и стабильности. В основном используется в лабораториях и лечебных учреждениях.
2. Тип TT — система с независимыми заземлителями. Оптимальный вариант для частных и хозяйственных строений. Предусматривает использование двух заземлителей – для источника электротока и металлических элементов системы, не имеющих защиты. Провод заземления (РЕ) в этой системе независим, а его работоспособность на участке между оборудованием и трансформатором улучшена. Возможны сложности при подборе диаметра для собственного заземлителя. Этот недостаток компенсируется путем устройства системы защитного отключения.
3. Тип TN. Провод заземления в такой системе совмещен с нейтралью, потому при пробое фазы на корпус происходит КЗ и автомат разъединяет цепь. Этим обеспечивается высокий уровень безопасности.

Различные системы заземления

Системы TN получили наибольшее распространение. Есть три их подвида:

1. TN-S: вариант с нулевым и разделенным рабочим проводником. С целью повышения безопасности вместо одного нулевого провода применяется два: один используется как защитный, второй — как нейтральный с подключением к глухозаземленной нейтрали. Такая система обеспечивает наилучшую защиту от поражения током.
2. TN и TN-C-S: вариант с PEN-проводом и парой нулей. К оборудованию подключается нулевой провод, расщепленный на жилы PE и N.
3. В TN-C-S после разделения устанавливается второй заземлитель, чем обеспечивается бесперебойная работа системы.

Достоинства системы TN:

• устройство довольно простое;
• осуществляется защита от разрядов молнии;
• для защиты проводки достаточно установить автоматы от замыкания.

Недостатки:

• существует вероятность перегорания нуля снаружи с последующим пробоем металлических корпусов оборудования;
• требуется оборудование для уравнивания потенциалов.

Система TN мало подходит для сельских населенных пунктов.

От правильности организации заземления подчас зависят жизни людей. Под организацией подразумевается не только устройство, но и своевременный контроль сопротивления заземлителя. Из-за окисления или изменения параметров грунта оно может оказаться завышенным, вследствие чего защитный эффект заземления будет утрачен.

proprovoda.ru

Для чего нужно заземление в частном доме?

Надежное заземление дома, основополагающий фактор безопасной эксплуатации электрооборудования. Правильно устроенный заземляющий контур, убережет от поражений электрическим током, поможет в предотвращении пожаров, обеспечит безопасность при неисправностях бытовых электроприборов. Контур заземления является также важной частью системы молниезащиты и участвует в работе устройства по защите здания от импульсных перенапряжений (УЗИП).

Чтобы понять, зачем нужно заземление, необходимо изучить нормативные документы, непосредственно связанные с этим. К ним относятся:

• правила техники безопасности эксплуатации электроустановок;
• правила технической эксплуатации электроустановок;
• правила устройства электроустановок.

Устройство заземляющего контура, кроме функций безопасности, необходимо для разделения проводника PEN на защитный и рабочий проводники в системах энергоснабжения TN.

Контур заземления в частном доме: требования

Правильно выполненное заземление должно соответствовать следующим нормам:

• для частных домов, необходимо иметь местное заземление с сопротивлением менее 30 Ом;
• при подключении газопровода, вследствие использования опасного оборудования необходимо выполнять заземление с сопротивлением менее 10 Ом;
• при использовании заземления для подключения молниеприемников, сопротивление заземления менее 10 Ом.

Практическое устройство заземляющего контура

Технически, контур являет собой вертикальные заземлители, вбитые в землю на глубину 1,5 м или более, соединенные между собой при помощи сварки, и проводника выходящего в распределительный щит.

Для установки вертикальных заземлителей используется стальной уголок 50×50 мм, для соединения применяется полоса, сечением не менее 4×40 мм, а в качестве проводника используется стальной прут или обвязочная проволока с сечением 8-10 мм2.

Заглубление вертикальных заземлителей, должно обеспечивать надлежащее сопротивление контура не только летом, но и зимой при промерзании грунта.

Разделение рабочего и защитного проводников

Разделение выполняется в распределительном щите, при повторном заземлении нулевого проводника. После разделения, не допускается повторное соединение РЕ и N проводников на любом участке проводки. Полученная таким способом система TN-C-S, предполагает использование трехпроводной проводки в помещении, с отдельным защитным проводником, который подключается к заземляющему контакту розеток.

Контроль состояния заземляющего контура

Для самостоятельной проверки состояния заземления, стоит придерживаться методических указаний изложенных в ПТЭЭП. Визуальный осмотр, на предмет ржавчины, механических повреждений, нарушения целостности контура, рекомендуется проводить не реже чем два раза в год. Производить частичное вскрытие контура, для его проверки, предписывается один раз в 12 лет. Если проводники корродировали, и их сечение составляет меньше половины заложенного первоначально, контур надо заменить. Замеры сопротивления следует проводить в периоды наименьшей влажности грунта, то есть либо летом в сухую и жаркую погоду, либо зимой в сильные морозы.

Надлежаще выполненное заземление, обеспечит защиту от поражения электрическим током, правильную работу противопожарных УЗО, соответствующее функционирование дополнительных систем уравнивания потенциалов, работу устройств защиты от импульсных перенапряжений и молниезащиты.

stroikadialog.ru

Заземление в частном доме своими руками

Содержание

Для чего нужно заземление

Бывало ли у вас такое, что дотронувшись до микроволновки или стиральной машинки, особенно влажными руками, тут же получаешь неприятный разряд? Нет? Отлично! Значит, в вашем доме все в порядке с электропроводкой и электроприборами. При повреждении электроприборов такое бывает и, дотрагиваясь до корпуса человек получает неприятный разряд электрического тока. Все происходит потому, что тело становится проводником между электроприбором и землёй. Так как ток у нас идёт по пути наименьшего сопротивления, то и надо это наименьшее сопротивление обеспечить, а именно связать корпус электроприбора и землю. Медный кабель проводит ток гораздо лучше человеческого тела, поэтому при правильном заземлении человек не страдает, и ток спокойно уходит в землю.

Подводя итог, стоит сказать, что заземление частного дома нужно для того, чтобы человека не било током от корпуса электрических приборов.

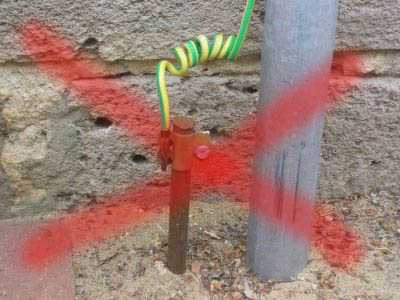

Заземление дома, как и большинство работ по строительству можно сделать самостоятельно. При плохих вариантах вбивают арматуру или лом к которому прикрепляют провод, при хорошем подходе делается контур заземления. Есть ещё вариант с медным штырём, но я про него сказать ничего не могу.

Материалы и инструменты для изготовления контура заземления:

• 3 уголка с полкой 40 или 50 мм длиною 2 метра;
• 3 уголка с полкой 40 или 50 мм длиною 1,5 метра;
• Полоса шириной 20-40 мм (или которая завалялась на участке), длина зависит от удалённости контура от дома;
• Болт и гайка с резьбой от М6 до М12;
• лопата;
• кувалда;
• сварочный аппарат;
• болгарка.

Последовательность работ по изготовлению контура заземления

1. Выкапываем траншею в виде треугольника со стороной 1,5 метра. Глубина примерно чуть глубже штыка лопаты. Лучше чтобы одна из сторон треугольника была параллельна стене дома.



2. Двухметровые уголки необходимо сделать острыми с одной стороны, для этого лишнее нужно отпилить болгаркой.



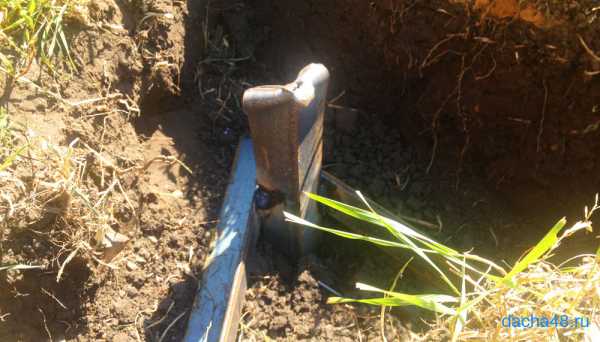

3. Забиваем двухметровые уголки по углам (прошу прощения за тавтологию) выкопанной траншеи. В идеале, конечно, загнать все два метра, но если загнали полтора, а дальше ну никак, то тоже ничего страшного. Должно работать. Лишнее при таком варианте отпиливаем чуть ниже уровня земли.



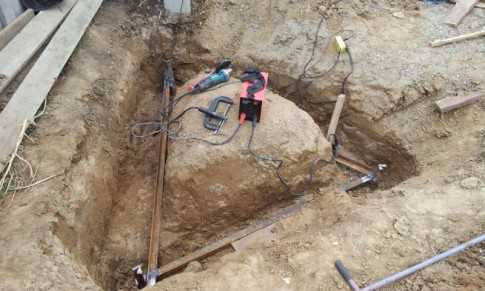

4. Полутораметровыми уголками свариваем 3 наших штыря заземления. Ни в коем случае не надо ничего красить, это только ухудшит контур заземления дома.



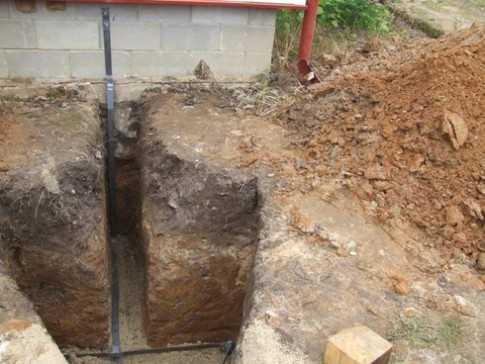

5. К середине основания треугольника привариваем полоску, которая идёт к дому. У дома она выходит из стены и поднимается наверх.

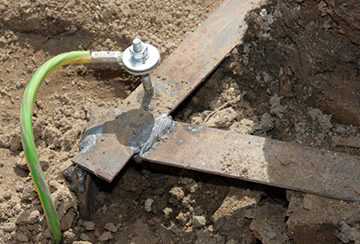

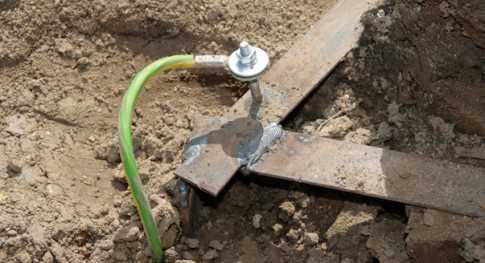

   К другому её краю привариваем болт. Та часть, которая торчит из земли может быть покрашена. На контур заземления это никак не повлияет, а вот эстетика улучшится.
