Главным элементом конструкции крыши является каркас, поскольку на него приходится большая механическая нагрузка. По этой причине к нему предъявляются повышенные требования относительно надежности, прочности и долговечности.

Даже при использовании самых качественных стройматериалов для обустройства кровли, если каркас крыши выполнен с нарушением технологии, возведенная конструкция быстро придет в негодность.

Каркасную часть небольшого по площади дома возвести можно самостоятельно, но при условии проведения правильных расчетов, владения навыками строительных работ и соответствующей теоретической подготовке. В результате получится сэкономить немалую сумму. Если все же решено воспользоваться услугами профессиональных кровельщиков, тогда владелец дома сможет держать под контролем процесс создания каркаса.

В статье описано обустройство наиболее распространенного типа кровли – двускатного. Если освоена технология строительства такого каркаса крыши, тогда и другие конструкции (например, ломаные, шатровые) можно будет выполнить без труда.

Особенности подбора варианта стропильной системы

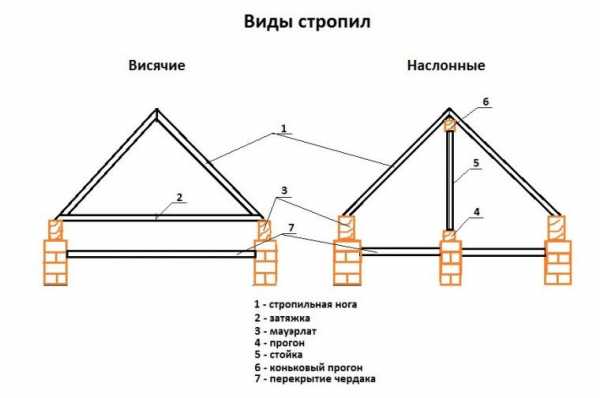

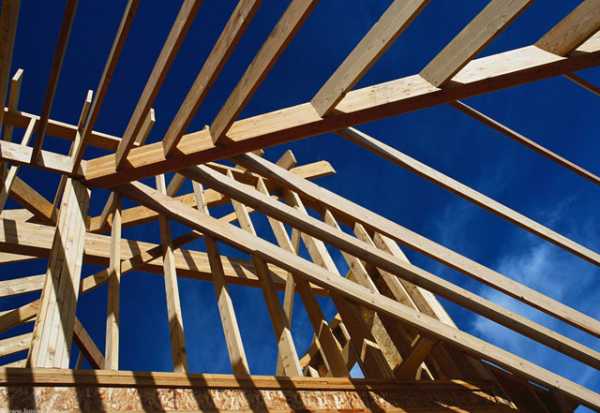

Все системы стропил состоят из стропильных ног, которые нужно в верхней части попарно соединить между собой. Внизу эти главные элементы каркаса объединяют стяжкой – она также может стать основанием для межэтажного чердачного перекрытия. Но в конструкционном решении систем имеются особенности.

Дело в том, что каркасы крыш обустраивают по одному из двух типов:

наслонному;
висячему.

Эти обе системы стропил нашли применение в частном жилищном строительстве.

Как правило, конкретный выбор зависит от проектной конструкции здания. Когда промежуток между несущими стенами равен не более 6 метров, допускается монтаж системы стропил висячего типа. Ее особенность заключается в том, что ноги стропил опираются лишь на боковые стены.

Наслонная конструкция отличается большей надежностью и ее применяют при вышеназванном расстоянии, которое превышает 6 метров, и когда в помещении имеется несущая стенка, выстроенная по центру дома. В данном случае можно отказаться от провисающего варианта, если установить дополнительную опору.

Материалы для каркаса крыши

Для строительства каркасной части двускатной крыши в первую очередь потребуются стропила. Их предположительно будут делать из древесины. Можно возвести каркас крыши из досок с сечением 50х150 миллиметров или из бруса сечением 150х150 миллиметров. Желательно, чтобы это был материал хвойных пород, заготовленный в зимнее время, и из него не спустили предварительно смолу.

Наличие в древесине смолистых веществ, которые являются природным антисептиком, заметно продлевают ее срок службы. Немаловажное значение имеют условия хранения материалов и степень их просушки.

Когда производится осмотр брусьев и досок, обращают внимание на наличие брака – им могут быть трещины, расслоения, наличие следов повреждений от насекомых — древоточцев. При обнаружении этих недостатков отбракованные доски и брусья не используют.

Кроме пиломатериалов для обустройства каркаса задействуют ЖБК и металлический швеллер, но тогда кровля получается чересчур тяжелой и возвести ее самостоятельно невозможно.

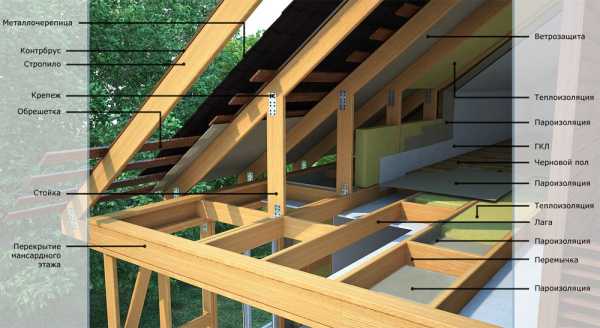

Помимо стропильных ног, стоек и прогонов, из которых состоит система, в каркасную конструкцию входит перекрытие чердака, обрешетка и контробрешетка. В случае, если чердачное пространство планируется использовать как нежилое, тогда для устройства перекрытия будет достаточно досок с сечением 50х150 миллиметров.

Когда из помещения чердака хотят обустроить жилую мансарду, тогда перекрытие нужно делать надежным и для этих целей потребуется деревянный брус, имеющий сечение 150х150 миллиметров. Его укладывают на мауэрлат и тем самым добиваются требуемой прочности.

Для обустройства обрешетки и контробрешетки применяют брус, но только он должен быть более тонким. Подойдет пиломатериал с сечением квадратной формы 40х40 или 50х50 миллиметров. Брусья, имеющие такие размеры, достаточно прочные, чтобы выдержать вес «пирога» кровли. При их выборе обращают внимание на прямолинейность, поскольку любое отклонение приводит к сложностям, возникающим в процессе проведения кровельных работ.

Для сооружения обрешетки и контробрешетки также можно приобретать перфорированный профиль, изготовленный из оцинкованного металла.

Кроме вышеназванных материалов потребуются:

Металлические шпильки с резьбой – ими крепят мауэрлат, выполняющий функцию опорного бруса.
Скобы и кронштейны для фиксации ног стропил к мауэрлату.
Крепежные изделия, включая шпильки диаметром 8 и 10 миллиметров, саморезы по дереву, которые нужны для соединения стропил.
Гвозди оцинкованные.

Чтобы выполнить монтаж каркаса крыши, необходим стандартный набор инструментов, среди которых:

молотки разных размеров;
дрель для создания отверстий;
рубанок;
болгарка или пила;
измерительные приспособления – уровень, отвес.

Способы защиты древесины для каркаса

Прежде, как сделать каркас крыши дома, необходимо обработать его деревянные элементы защитными средствами от гниения и возгорания.

С этой целью все детали, из которых состоят стропила, обрешетки и перекрытия обрабатывают следующими составами:

антипиретиками, снижающими степень возгораемости древесины и защищающими от огня деревянные части кровельного каркаса;
антисептиками, представляющими собой вещества, способные уничтожать бактерии, они препятствуют развитию гнилостных процессов в материале, из которых сделаны перекрытия и стропила.

Вышеназванные составы наносят кистью, поскольку при использовании распылителей невозможно сделать пропитку качественно и глубоко. Это делают в несколько слоев.

Некоторые защитные средства для древесины отличаются токсичностью, поэтому их нужно наносить в условиях улицы или в помещении, которое хорошо проветривается. При этом нужно пользоваться средствами, предназначенными для индивидуальной защиты.

Обрабатывать каркас можно и после завершения его обустройства. Тогда конструкцию покрывают огнезащитным и антибактериальным составами, при этом повышенное внимание уделяют местам соединения балок системы стропил.

Монтаж мауэрлата своими руками

Опорой для каркаса возводимой кровли является мауэрлат, устанавливаемый на несущие стены. Его главная функция заключается в передаче и распределении веса крыши и различных нагрузок на ограждающие конструкции. Мауэрлат — это основа почти любой системы стропил за исключением случаев, когда кровля создается на каркасном доме или постройке из бруса. В них функцию опорной балки выполняет верхний брус на стене.

Обычно в качестве мауэрлата принято использовать брус 100х150 или 150х150 миллиметров. Лучшим вариантом считается его укладка «заподлицо» с внутренней поверхностью несущих стен. При этом снаружи в уровень с мауэрлатом нужно выложить ряды кирпичей.

Вдоль периметра здания перед его монтажом необходимо залить бетонную отмостку. После окончательного застывания состава, на эту основу в несколько слоев укладывают рубероид, чтобы этот материал обеспечил достаточную степень гидроизоляции и эффективно не допускал поглощения влаги древесиной.

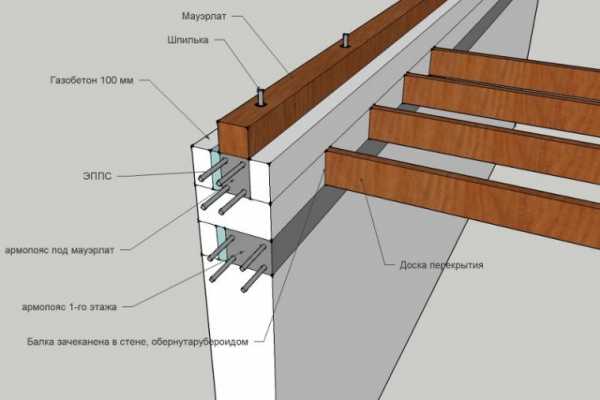

В большинстве случаев мауэрлат монтируют в соответствии с такой технологией:

В основу из бетона на этапе ее возведения или позже вставляют металлические крепежи диаметром от 10 миллиметров. Для этого в ней сверлят отверстия и для фиксации шпилек используют цементный раствор.
Мауэрлат из цельного бруса сечением 150х150 миллиметров укладывают вдоль отмостки и в местах, где он касается крепежей, делают соответствующие отметки. Согласно им высверливают отверстия. Мауэрлат надевают на шпильки так, чтобы они выступали из бруса минимум на 10 –15 миллиметров.

Для фиксации этого элемента используют гайки, поместив между ними и брусом широкую, плоской формы шайбу. При наличии сварочного аппарата на шпильках получится сэкономить. В этом случае вместо них используют арматурные прутки, а гайки приваривают к ним.

Существует другой способ монтажа мауэрлата, когда брус заменяют двумя рядами досок сечением 50х150 миллиметров:

Первый ряд пиломатериалов помещают по периметру стен и закрепляют анкерными винтами, имеющими потайную головку и металлическую гильзу. Чтобы сделать отверстия в кирпичной кладке или бетоне задействуют перфоратор, заранее просверлив доски дрелью со стандартным сверлом.
Другой ряд располагают сверху первого так, чтобы стыки досок не совпали. В углах древесные материалы укладывают в «перевязку».
Оба ряда между собой соединяют 100-миллиметровыми гвоздями.

Второй способ обустройства мауэрлата значительно облегчает перемещение пиломатериалов на высоту, поскольку доски гораздо легче бруса. Одновременно степени прочности подобной конструкции будет достаточно, особенно, когда возводится крыша для каркасного дома, имеющая относительно небольшой вес.

Обустройство системы стропил — технология

Дальнейшим этапом постройки кровли является установка стропил. Чтобы облегчить рабочий процесс, особенно когда сооружается каркас крыши своими руками, обработку стропильных балок осуществляют на земле.

Так будет гораздо удобнее подрезать материалы в соответствии с размерами, придавать им требуемую форму при помощи шаблона, выпиливать пазы и просверливать отверстия для крепежей. Только потом комплектующие для стропил перемещают наверх и начинают их соединять.

Технология сборки каркаса с висячей системой стропил выглядит так:

В мауэрлате выпиливают пазы под монтаж стропильных ног. Промежуток между этими соседними элементами определяют при выборе типа системы стропил, но оно в любом случае не должно превышать 150 сантиметров, иначе конструкция не получится достаточно жесткой. Когда планируется утепление крыши, тогда расстояние между стропилами следует согласовывать с размерами теплоизоляционного материала. Если в свободное пространство, имеющееся между стропильными ногами, укладывать цельные плиты утеплителя, не надо будет тратить время на подгонку этого материала.
К монтажу стропил приступают с торцевых частей (фронтонов) крыши. После их установки между коньками натягивают шнур и при выставлении промежуточных стропил относительно вертикали необходимо ориентироваться на него.

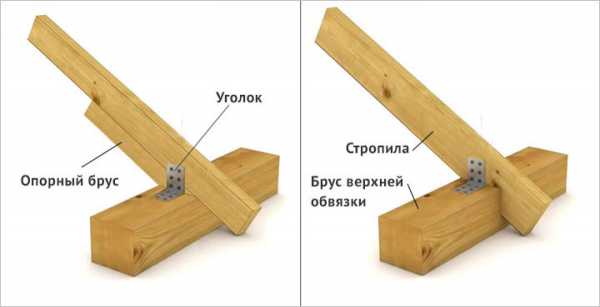

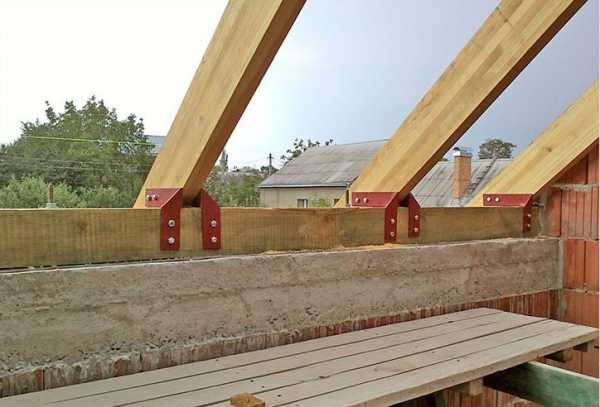

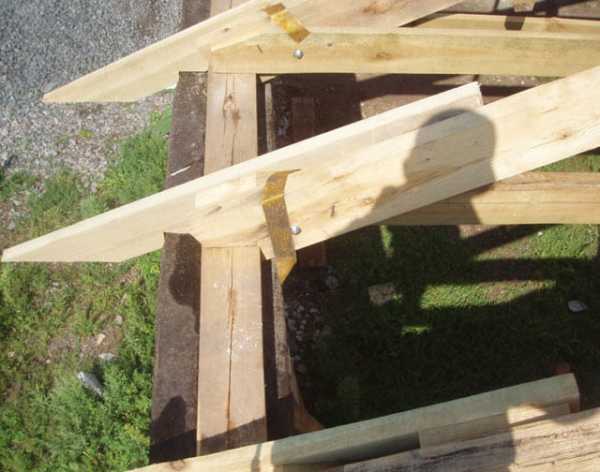

Стропильные ноги опускают в пазы. Чтобы их зафиксировать в мауэрлате, задействуют комплексный крепеж. Для этого поперечное смещение элементов ограничивают стальным кронштейном, а продольное – скобой.

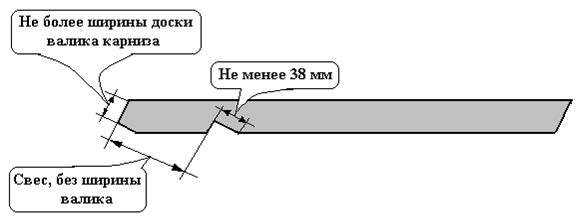

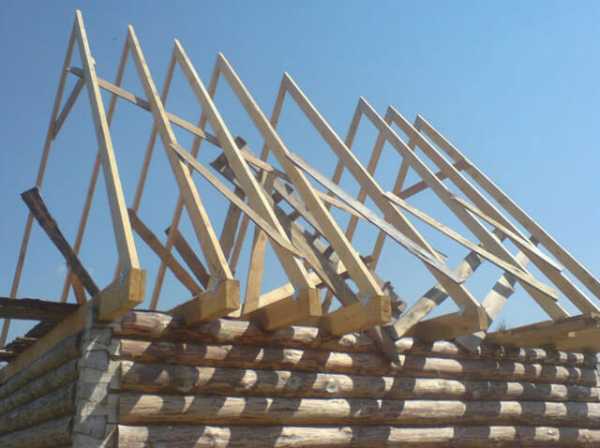

В процессе монтажа нужно учитывать, что стропила должны выходить за периметр постройки. Оптимальной величиной выступа, который принято называть вылетом или свесом, считается 40 сантиметров. В итоге стены дома получаются защищенными от воды, стекающей по поверхности кровли. Свес можно обустроить не только за счет стропильного бруса – длину стропил наращивают при помощи использования тонкой доски, получившей название «кобылка». Ее крепят к стропилу посредством прокладки (короткого отрезка доски) гвоздями. Применение дополнительной доски при строительстве кровельного свеса не считается недостатком конструкции, а наоборот, использование «кобылки» облегчает и немного удешевляет строительство. Одновременно упрощается ремонт свеса: при необходимости достаточно заменить одну или несколько «кобылок», а не полностью стропильный брус.
Нижние концы стропил следует зафиксировать обвязкой, которую используют как основание для чердачного перекрытия. Брусья обвязки опирают на мауэрлат.
Если нужно нарастить брусья для стропил при недостаточной их длине, два бруса укладывают в накладку с нахлестом размером не меньше одного метра. Их крепят шпильками диаметром 8 –12 миллиметров.
Между собой стропила соединяют шпильками – их вставляют в заранее подготовленные отверстия. Чтобы предотвратить вращение стропил около оси шпильки, каждую пару стропил фиксируют двумя крепежами.
Когда ширина кровли не превышает 6 метров, тогда висячие стропила соединяют поперечным брусом – затяжкой, имеющей форму буквы «А». Делают этот элемент из доски сечением 50х100 или 50х150 миллиметров, а к стропилам прикрепляют саморезами. Также можно установить затяжки, состоящие из трех досок сечением 30х100 миллиметров, которые располагают по обе стороны стропила.
Стропильные фермы в верхней части фиксируют продольным коньковым брусом или коньковой доской.
Дополнительно с целью усиления верхнего узла стропил соединяют коньковый брус с затяжкой с помощью отрезка доски. Это делают, чтобы не допустить прогиба затяжки в случае большого промежутка между стропилами.

Таким же способом выполняют устройство крыши каркасного дома, хотя и есть небольшие нюансы. После завершения установки стропил приступают к монтажу обрешетки.

Как сделать обрешетку кровли

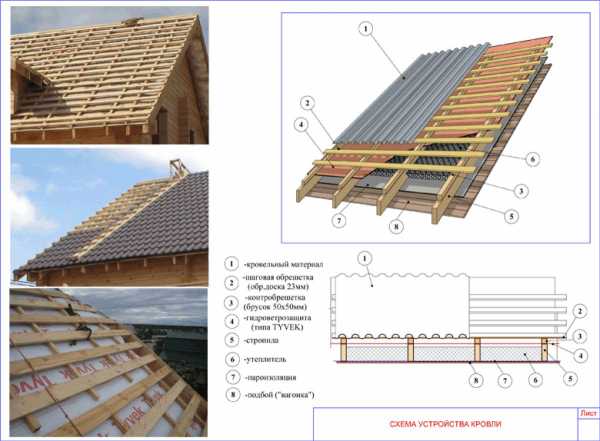

Этот элемент крыши бывает двух видов: сплошным и разреженным. Выбор одного из них зависит от используемого кровельного материала.

Чтобы построить сплошную обрешетку, задействуют плиты OSB или листы влагостойкой фанеры толщиной от 10 миллиметров. Их набивают на стропила посредством контррейки. Используют сплошную обрешетку, если предстоит монтаж рулонных или мягких материалов.

Когда обустраивают прореженную обрешетку, на стропила набивают доски или брусья с интервалом, который зависит от размеров элементов покрытия кровли. При необходимости сэкономить для создания обрешетки данного типа вместо использования бруса применяют необрезную доску.

Разреженную обрешетку набивают на стропила в направлении сверху вниз. Чтобы повысить прочность конструкции, первые из рядов от конькового бруса, создают без промежутков. После завершения строительства обрешетки можно начинать работы по теплоизоляции кровли, монтажу теплоизоляции и укладке финишного покрытия.

Выбор вида крыши

До начала проектирования дома его владельцы должны решить, будет ли второй этаж использоваться для жилья. Дело в том, что технология каркасной крыши под второй этаж имеет отличия, ведь жилое помещение располагается непосредственно под кровлей. В данном случае нет необходимости строить стены верхнего этажа и уже над ним обустраивать кровлю.

Каркасные крыши под второй этаж кроме достоинств имеют и недостатки, среди которых отсутствие возможности установки полноценных оконных проемов, а жилое пространство сложно сделать удобным.

kryshadoma.com

Каркас крыши и его типы

Любой тип строительства в первую очередь нуждается в надежных и качественных несущих конструкциях, к которым можно отнести фундамент, каркас дома и несущий каркас крыши. Именно эти строительные элементы и их устройство отвечают за итоговое качество и надежность всей постройки дома. Среди описанных элементов особое внимание стоит уделить несущему каркасу кровли, при помощи которого можно выполнить предельно качественную крышу дома.

Каркас дома и крыши — важный элемент при строительстве любого здания. Однако наибольшие нагрузки (снег, дождь, ветер) испытывает крыша, поэтому она должна быть качественной и надежной.

Разновидности каркасных конструкций

Сразу стоит напомнить о том, что каркас крыши может иметь несколько основных типов, которые зависят от особенностей конструкции кровли:

каркасная конструкция стропильного типа, которая выполняется из пиломатериала и идеально подходит для скатных кровельных систем домов;
металлический кровельный каркас, выполненный из балок и предназначенный для домов промышленного типа;
каркас бетонного типа, изготовленный из специальных плит и применяемый при строительстве пологих кровельных систем домов.

Каркас крыши из пиломатериалов чаще всего применяется в строительстве частного дома и организации двускатных кровельных систем. Два других типа каркасных конструкций не несут для частного строительства никакого интереса, что и делает их неактуальными в данной статье.

Стропильная каркасная система и ее типы

Виды и конструкция висячих стропильных систем.

Перед началом строительных работ, связанных с организацией каркасной системы домов, необходимо выбрать правильный тип и устройство конструкции стропильного типа. Вся несущая способность такой каркасной системы домов передается стропильным фермам, которые чаще всего называют просто стропилами. Для организации стропильной фермы используют деревянный брус, сечение которого не должно быть меньше 150х50 миллиметров. Именно на эти фермы и происходит дальнейшее крепление системы обрешетки кровли.

Стропильная система кровли может быть висячей или наслонной, что зависит от особенностей конструкции самой кровельной системы домов. Как правило, оба типа стропильной системы могут свободно применяться в строительстве домов частного типа и основная разница в таком выборе заключается только в том, что висячие стропила делают свой основной упор на мауэрлат кровли.

Данный строительный элемент представляет собой деревянный брус, установленный на итоговом ряде кладки несущей стены. Как правило, для изготовления мауэрлата своими собственными руками используют деревянный брус, сечение которого составляет 10х10 сантиметров.

В верхней части стропильные фермы кровли крепятся между собой при помощи бруса конькового типа. Использование наслонной системы стропильного типа не предусматривает крепления в верхней части системы.

Особенность такой системы заключается в том, что центральная часть ферм делает упор на несущую стену центрального типа или на специальные опорные колонны.

Виды и устройство наслонных стропильных систем.

Другими словами, такая система актуальна только в том случае, когда в доме предусмотрена центральная несущая стена.

Не стоит забывать о том, что выбор правильной каркасной системы дома зависит и от некоторых особенностей самого здания, устройство которого требует определенных знаний. В первую очередь необходимо обращать внимание на расстояние между наружными несущими стенами дома, ведь расстояние больше шести метров не может использоваться при строительстве висячей стропильной системы.

В таких случаях требуется наслонная система с готовой центральной несущей стеной или колоннами из металла опорного типа. Именно эта особенность позволит организовать качественный каркас кровли, который не будет со временем провисать под собственным весом, а также весом кровельного материала.

Оптимальные строительные материалы для каркаса

В том случае когда мастер решает сделать кровельный каркас своими собственными руками, ему требуется понять основные элементы строительного процесса, а также знать наличие всех требуемых инструментов и строительных материалов, которые могут потребоваться для этого дела. Итак, для организации качественного и предельно надежного каркаса кровельной системы своими собственными руками потребуется наличие:

Для строительства дома необходимо выбирать качественные пиломатериалы, без повреждений — трещин, сучков, синевы и пятен.

деревянного бруса сечением 15х5 сантиметра, который будет использован для строительства стропильных ферм;
деревянный брус 10х10 сантиметров, который потребуется для изготовления мауэрлата;
доски для системы обрешетки, которая выбирается в зависимости от используемого кровельного материала;
различные расходные материалы, которые нужны для крепления мауэрлата и всей стропильной системы.

Из строительных инструментов мастеру потребуется наличие молотка, пилы, электрической дрели, рулетки, топора и отвеса. Другими словами, никаких инструментов специального назначения для данного типа строительства своими собственными руками не требуется, что делает строительный процесс предельно простым и экономичным. Отдельное внимание стоит уделить приобретению предельно качественной древесины, которая является залогом качества и долговечности всего несущего каркаса кровли.

Весь пиломатериал необходимо обработать специальными пропитками, которые влияют на долговечность и качество несущего каркаса, устройство которого было описано выше. Как правило, такие вещества защищают дерево от гниения, а также от вредоносных насекомых, способных испортить древесину за предельно короткие сроки.

Другими словами, обработка используемого пиломатериала своими собственными руками является неотъемлемой частью строительного процесса. Профильные кровельные каркасы из металла требуют использования совершенно других материалов и инструментов, но применение таких конструкций в частном строительстве можно считать неактуальным.

Правильная установка мауэрлата

Схема крепления мауэрлата, не передающего распор на стену.

Стоит напомнить, что мауэрлат является главной опорной конструкцией не только будущего каркаса, но и всей крыши в целом. Именно этот элемент строительства своими собственными руками принимает на себя все кровельные нагрузки, равномерно распределяя такие нагрузки на несущие стены дома.

Это позволяет увеличить срок эксплуатации всей постройки, ведь при отсутствии такого бруса нагрузка крыши будет разрушать стены в определенных местах. Можно с уверенностью сказать о том, что мауэрлат является главным опорным элементом всех известных стропильных систем.

Данный опорный элемент не требуется только при строительстве деревянных домов, в которых в качестве мауэрлата используют итоговый ряд бревен или брусьев. Описанный опорный элемент необходимо монтировать в уровень с внутренней частью несущих стен, что позволит упростить отделочные работы внутреннего типа.

С наружной стороны мауэрлат необходимо закрыть кирпичной кладкой или полосой металла, что позволит уберечь пиломатериал от воздействия окружающей среды. Верхний ряд кирпичной или блочной кладки нуждается в качественной бетонной отмостке, которая укрывается несколькими плотными слоями рубероида или битумного раствора.

Схема крепления мауэрлата, принимающего и передающего распор на стены.

Рубероид нужен для того, чтобы вся имеющаяся в стенах влага останавливалась перед опорным брусом, который может пострадать от переизбытка влажности, о чем говорит его устройство. Самым простым и надежным способом крепления опорного бруса к стенам дома можно считать использование своеобразных шпилек из металла, которые и будут соединять мауэрлат и несущие стены.

В кладке сверлятся отверстия нужного диаметра, в которые опускаются подготовленные шпильки из металла, выполненные из простой стальной арматуры. Приложив подготовленный опорный брус к таким шпилькам, можно отметить места для сверления отверстий.

Длина шпилек должна быть такой, чтобы после монтажа мауэрлата арматура выступала за брус не менее чем на 1.5 сантиметра. На концах арматуры необходимо сделать резьбу, которая потребуется для итогового закрепления опорного бруса своими собственными руками при помощи предельно широких шайб и гаек. Такой процесс крепления опорного бруса можно упростить и сделать при помощи простого сварочного аппарата, который используется, чтобы приварить к пруткам металлический прут или шайбу.

Система стропильного типа

Устройство стропильной системы крыши дома.

Организация стропильной системы является следующим этапом строительства несущего каркаса крыши дома. Чтобы сделать стропильные фермы своими собственными руками, необходимо заготовить сухой пиломатериал, который не будет поддаваться деформации во время эксплуатации.

Ферма состоит из двух стропильных ног и нижней стяжки, которая крепится к ногам при помощи болтов или анкерных элементов, которые можно легко сделать только своими собственными руками. Каждая готовая стропильная ферма должна быть установлена и закреплена на опорном брусе, сделать который предельно легко.

Для этого в мауэрлате необходимо проделать нужное количество пазов правильного размера, в которые и будут вставляться стропила, собрать которые совсем несложно. Шаг между стропильными фермами зависит от итогового размера кровельной конструкции дома, но чаще всего такой шаг нужно делать не более 1 м. В некоторых кровельных конструкциях может потребоваться использование стропил вертикального типа. Как правило, это относится только к тем крышам, высота которых превышает три метра.

Деревянная система обрешетки является идеальным связующим элементом каркасной конструкции, но до организации такой системы необходимо позаботиться об устойчивости установленных стропил. Для этого в верхней своей части они закрепляются при помощи конькового бруса, а по нижней части делается временная обвязка, которая демонтируется после организации системы обрешетки. Обрешетку можно смело считать предельно важным элементом каркасной конструкции крыши дома, ведь именно от этого элемента зависит надежность крепления кровельного материала.

Шаг обрешетки зависит от угла наклона крыши и материала, которым она впоследствие будет покрываться.

Стропильная система делится на два основных типа: сплошную и промежуточную, и правильный выбор зависит только от выбора самого кровельного материала. Все листовые и плотные материалы кровельного типа требуют наличия промежуточной обрешетки, которая выполняется с определенным шагом между досками или брусками.

Все кровельные материалы мягкого или рулонного типа нуждаются в обрешетке сплошного типа, что нужно для качественного монтажа и эксплуатации материала. К примеру, мягкая черепица не может монтироваться на промежуточную обрешетку, ведь это станет следствием провисания и порчи кровельного материала.

Такие материалы, как шифер, металлическая черепица или листовая оцинковка, могут монтироваться на промежуточную обрешетку, шаг между элементами которой зависит от используемого кровельного материала. К примеру, металлическая черепица требует крепления в определенных местах, что говорит о правильном расположении элементов обрешеточной системы. Правильнее всего перед организацией обрешетки сделать просчеты, которые позволят организовать правильную конструкцию всего каркаса.

Обработка пиломатериала дополнительными составами

Как было сказано выше, любой пиломатериал необходимо защитить от воздействия влаги, насекомых и возгорания. Для этого стоит применять такие растворы, как антисептик и антипиретик. Второй состав позволяет повысить защитные качества древесины, которые связаны с устойчивостью перед высокими температурами. Антисептики способны уберечь древесину от воздействия влаги, гниения и вредных насекомых.

Обработка всех пиломатериалов выполняется до момента монтажа, что позволяет обработать всю поверхность доски или бруса. Именно таким образом можно рассчитывать на увеличение срока эксплуатации деревянного несущего каркаса крыши дома.

kryshikrovli.ru

Строительство крыши каркасная технология

Прежде, чем начинать проектировать и строить крышу, надо определиться с ее типом, который зависит от геометрической формы и материала кровли. Эта статья посвящена конструкции и последовательности сборки крыши по каркасной технологии. Каркасная технология универсальна для крыш любой формы и предполагает использование любого материала кровли. Для проектирования каркасной крыши учитывают нагрузку снегового покрова той местности, где происходит строительство и размеры возводимого здания.

Содержание статьи

В специальной литературе содержится много статей, посвященных форме крыш, техническим и экономическим аспектам строительства. В нашей статье будет подробно рассмотрена только установка кровли из нового материала «Shingles«.

Итак, какие требования должны предъявляться к крыше, собранной по каркасной технологии?

Такая крыша должна обеспечивать перемещение нагрузки (ветровой или снеговой) на стены дома, также она должна защищать все детали, из которых сделан каркас дома, от атмосферных осадков (дождя, снега, излишней влаги). Под крышей необходимо оставить достаточно места для монтажа утеплителя, который будет изолировать чердачное помещение от теплых помещений дома, чердак должен хорошо вентилироваться и проветриваться, сама кровля и каркас крыши необходимо хорошо защищать от неблагоприятного воздействия теплой части дома (особенно тепла и влаги).

Основные требования, которые предъявляются к перекрытию.

От правильного расчета перекрытия будет зависеть все дальнейшее строительство. Каркас крыши начинают строить именно с перекрытия. Части перекрытия следующие: опорная балка, каркас пола и его настил. Обшивка, которая делается на перекрытии одновременно является черным полом. На него в дальнейшем будет укладываться чистовая отделка пола. Приведенные ниже цифры применяют только для деревянного каркаса, в котором расстояние между балками перекрытия не больше 600 мм, а нагрузка на пол не больше 2,4 кРа.

Итак, влажность досок должна быть не больше 19%. Стрела прогиба досок должна иметь определенные показатели — для доски длиной 4,6 м — не более 12,7 мм (если потолок будет обшиваться гипсокартоном) и 19 мм (если потолок не будет обшиваться гипсокартоном). По стандартам это доски таких сортов как отборный, первый или второй толщиной 9,2 мм для первого случая и доски третьего и четвертого сорта толщиной 1,4 мм для второго случая. Крепление перекрытия к фундаменту осуществляется при помощи опорной доски, а между этажами перекрытие привязывается к верхней обвязке стен. Опорная доска и каркас перекрытия подвала должны иметь сечение 38х89 мм.

Основные правила строительства и проектирования каркасной крыши.

Максимальная величина свободного пролета не должна превышать 12,2 метра.

Самое большое расстояние от фермы до фермы (или между стропилами) не должно превышать 600 мм.

Если крыша собирается по стропильной схеме, то величина основных элементов каркаса соотносится с шириной пролетов и величиной нагрузки снегового пласта. Сами стропила бываю следующих видов:

стоящие свободно;
стропила, которые поддерживают нагрузку от чердачного потолка (каркас его перекрытий).

В дальнейшем для удобства будем называть их свободными стропилами и нагруженными стропилами. Существуют специальные таблицы, по которым определяют размер необходимого сечения стропил. Так же, параметры чердачного перекрытия можно определить по таблицам. Доски, из которых изготавливают стропила и потолочные балки, должны быть с размером сечения 38х89 мм. Если в виде кровли используется тяжелая глиняная черепица, а окна в здании большие мансардные, то будет необходимо усилить каркас крыши или рассчитывать параметры как для нагруженных стропил. Если крыша имеет уклон менее 28 градусов (при этом полный пролет относится к подъему как 1:4), то применяется расчет для нагруженных стропил.

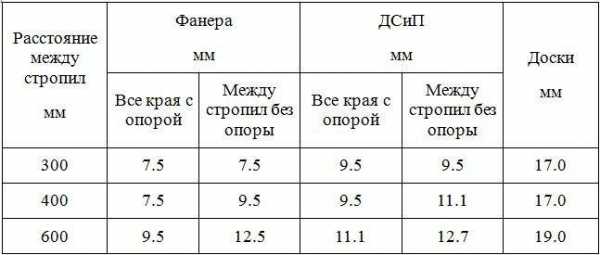

В таблице приведены минимальные значения толщины обшивки, в зависимости от расстояний между стропилами или фермами:

Важно отметить, что все детали, составляющие крышу, должны надежно и прочно соединяться между собой. В строительстве чердачного перекрытия необходимо, чтобы стропила и балки надежно опирались на стену. Опорой может служить и подстропильный брус, который называется мауэрлат. Сверху стропила приходят к коньковой доске и там соединяются между собой. Пропорции конька должны быть следующими: ширина его не должна быть меньше, чем длина опоры стропила; размеры самого сечения коньковой доски 17,5х140 мм, не меньше. Лучше, если коньковая доска будет превышать по размерам стропильные доски. При креплении стропил на коньковой доске нельзя допускать их смещения. Между стропилами и коньковой доской, а так же между стропилами и мауэрлатом, должен быть прямой угол.

Для того, чтобы прикрепить стропила к мауэлату необходимо сделать в нем выпил. Длина самой опоры должна быть не меньше 38 мм. Если используются коньковые и ендовные стропила то длина опоры 50 мм, доски, из которых они сделаны по толщине не меньше 38 мм.

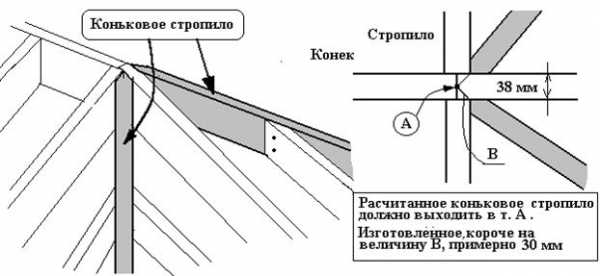

Между укороченными стропилами (нарыжниками) и коньковыми или ендовными стропилами необходимо соблюдать угол 45 градусов по отношению к плоскости перекрытия.

Не мешает напомнить, что крыша — это защита внешней отделки стен от неблагоприятных погодных воздействий, поэтому стропила должны выступать за границу стен на 400-500 мм, а для деревянных стен этот показатель еще больше — 550 мм. Расстояние от края стены до всех концов стропил должно быть одинаковы. Свободные концы стропил соединяются между собой с помощью специальной доски, которая называется валиком. Соединение досок валика крыши может быть только в торцевой части стропил. Валик изготавливают из доски толщиной 17,5 мм минимум, но обычно используются такие же доски, как и для стропил.Если уклон крыши 1:3 и больше, то расчетный пролет крыши можно сделать меньше. Это достигается использованием подпорок, бугелей и дополнительных подпорок для конька. Дополнительные элементы каркаса необходимо изготавливать из досок с размером сечения не меньше, чем 38х89 мм.

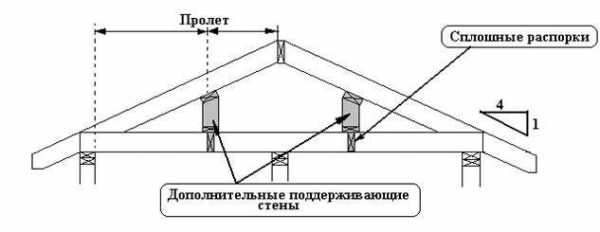

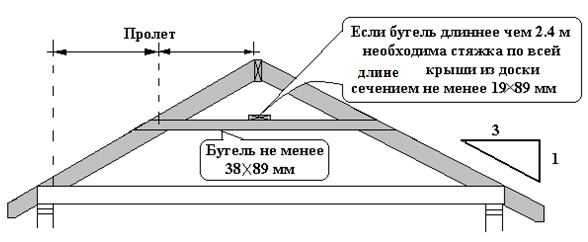

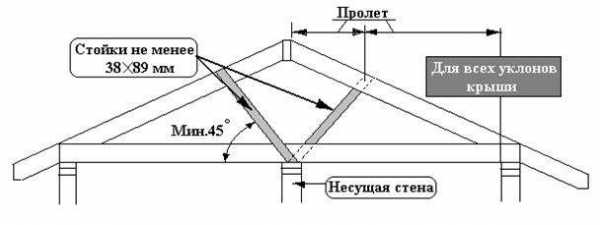

Если уклон крыши 1:4 и меньше, используют косые распорки. В такой крыше не лишне использовать и дополнительные стены, чтобы передать нагрузку от стропил на балки перекрытия. В таком случае необходимо установление сплошных распорок под этими стенами между балок перекрытия. Максимальный прогиб этих балок при воздействии рассчитанной снеговой нагрузки должен быть 25 мм.

В том случае, когда балки, из которых изготовлено перекрытие, не соединены между противоположными стропилами, обязательно поставить дополнительную опору конька (если угол крыши 1:3 и меньше). Если этот угол больше, такая опора не является обязательной при условии надежности сочленения узла в нижней части стропил.

Для крепления различных дополнительных систем и коммуникаций в каркасе крыши делают выпилы и отверстия. Параметры выпилов (их размеры и положение) соответствуют требованиям, которые предъявляются для каркаса перекрытия.

Обрешетка каркаса крыши может изготавливаться из фанеры, доски, ДСП и других материалов. По толщине они зависят от того, какое расстояние оставлено между стропилами. Если используются листовые материалы, то их толщина должна соответствовать опоре кромок на деревянный каркас крыши. Листовые материалы, которые используются при строительстве, могут значительно улучшить внешний вид крыши. Кроме того, они могут усилить всю конструкцию каркаса. Конечно, при использовании таких материалов важно соблюдать все основные правила строения каркасной крыши. Из многолетнего опыта строительства можно выделить следующие самые удачные материалы для обрешетки: ДВП (особенно марки П-3), ДСиП не шлифованные или имеющие фенолформальдегидную основу. Кроме того, ДСиП имеет больший показатель огнестойкости по отношению к доскам и фанере.

При расстоянии между стропилами 300 мм толщина обшивки следующая: фанера — 7,5 мм; ДСиП — 9,5 мм; доска — 17 мм. При расстоянии в 400 мм толщина фанеры — 7,5 мм (все края с опорой) и 9,5 мм (между стропил без опоры), толщина ДСиП — 9,5 мм (все края с опорой) и 11,1 мм (между стропил без опоры), толщина доски — 17 мм. При расстоянии между стропилами 600 мм, толщина фанеры — 9,5 мм (все края с опорой) и 12,5 мм (между стропил без опоры), толщина ДСиП — 11,1 мм (все края с опорой) и 12,7 мм (между стропил без опоры), толщина доски — 19 мм. Это минимальные показатели.

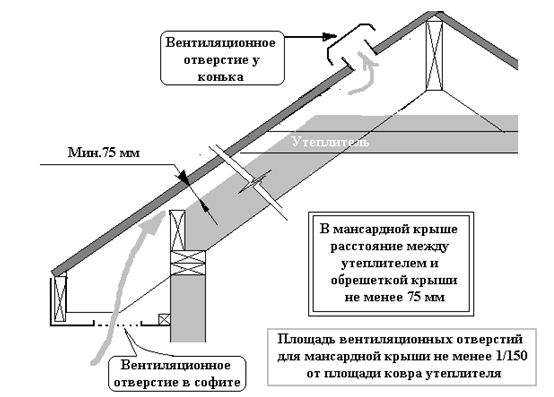

Чердачное помещение, расположенное между утеплителем и обшивкой крыши, должно иметь вентиляционные отверстия. Хорошая вентиляция позволяет сохранить все свойства утеплителя и предотвратить неблагоприятное воздействие влаги и тепла на сами помещения в здании, каркас и кровлю.

Размеры вентиляционных отверстий зависят от площади ковра утеплителя и должны составлять не менее 1/300 части от площади утеплителя на перекрытиях чердака. При угле наклона крыши 1:6 и меньше, площадь вентиляционных отверстий должна составлять 1/150 часть от площади утеплителя. Половину вентиляционных отверстий необходимо разместить около конька, другую половину в софите. Распределение вентиляционных отверстий вдоль софита должно быть равномерным. Между утеплителем и обрешеткой необходимо оставить расстояние не меньше 75 мм. Если это правило сложно выполнимо, то между утеплителем и обрешеткой устанавливают специальные экраны.

Отверстие на чердак должно обязательно закрываться люком и иметь размер 500х700 мм (не меньше). Люк должен располагаться в таком месте, чтобы между ним и ближайшими стропилами было расстояние больше 600 мм. Люк необходимо утеплить. В качестве материала для утепления обычно используют пенопласт (толщина 100-150 мм).

Саму кровлю на крышах каркасного типа изготавливают из самых разнообразных материалов. В этой статье мы дадим описание материалу, который широко применяется в Северной Америке и называется « Shingles ». В переводе на русский язык это слово означает «дранка». Основа «Shingles» разная — дерево, металл и др. Для удешевления кровли в строениях эконом-класса, этот материал используют на битумной основе, которая имеет крупно-зернистую подсыпку (типа рубероид). Основными преимуществами данного материала являются высокая технологичность, долговечность, эстетичный внешний вид. В России «Shingles» уже широко представлен в строительных магазинах и начинает изготавливаться на собственных производствах. Таким материалом можно укрывать крыши с уклоном 1:6 и больше.

В специальных строительных таблицах можно найти информацию о необходимом количестве гвоздей для сборки стропил и балок перекрытия. При формировании соединительных узлов не требуется создавать дополнительные ветровые связи.

Теперь мы остановимся на стропильной схеме каркаса крыши (наиболее важных ее узлах).

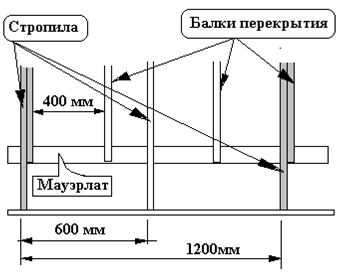

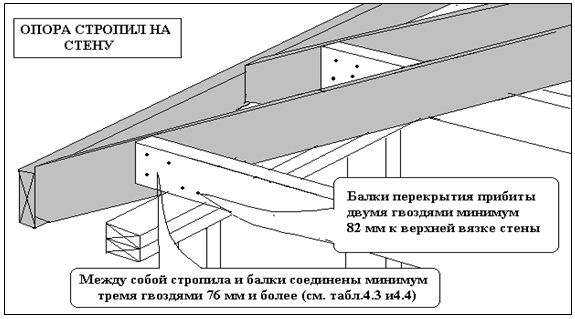

Между стропилами и балками перекрытия может быть разное расстояние. Соединяться они должны не менее, чем через 1.2 метра. Соединяются сторопила и балки перекрытия с помощью различных узлов. Другая их важная функция, кроме соединительной, это обеспечение необходимого места для прокладки утеплителя и формирования пространства для свободной циркуляции воздуха (вентиляции чердака).

Стропила и перекрытия могут опираться либо на стены, либо на мауэрлатную доску, которая установлена на балках перекрытия.

Приведем обязательные правила установки досок мауэрлата: вторая доска мауэрлата должна стоять, аналогично как на верхней обвязке стен при условии, что существует смещение опоры стропил в сторону балок перекрытия больше, чем 50 метров. Первая доска мауэрлата должна быть обязательно прибита (двумя гвоздями 82 мм) к каждой балке перекрытия чердака. Обязательно установить обвязочную доску на балки перекрытия, особенно если они не связаны со стропилами напрямую.

Если стропила и балки перекрытия располагаются на равном расстоянии, лучше сделать двойной узел соединения. Для этого используют одинарную мауэрлатную доску, а при достаточной толщине утеплителя, дополнительно делают опору на верхнюю вязку стены.

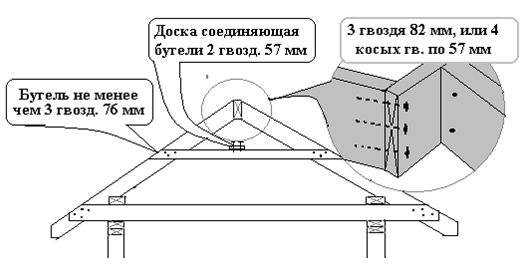

Для соединения каждого стропила с коньком требуется не менее трех гвоздей 82 мм с обратной стороны и не менее четырех гвоздей 57 мм со стороны стропила. Соединение стропил и бугеля осуществляется тремя гвоздями 76 мм. Положение бугеля должно быть строго горизонтальное. Соединение укороченного стропила (нарожника) и ендового или конькового стропила должно быть с помощью двух гвоздей 82 мм.

Листовой материал обрешетки можно прикрепить к стропилам аналогично обшивке каркаса перекрытия. Листы укладываются с зазором не менее 2 мм. При необходимости можно установить опору для кромок листов обшивки. Обычно это доска с размером сечения 38х38 мм. Правила ее крепления те же, что и для распорок перекрытия.

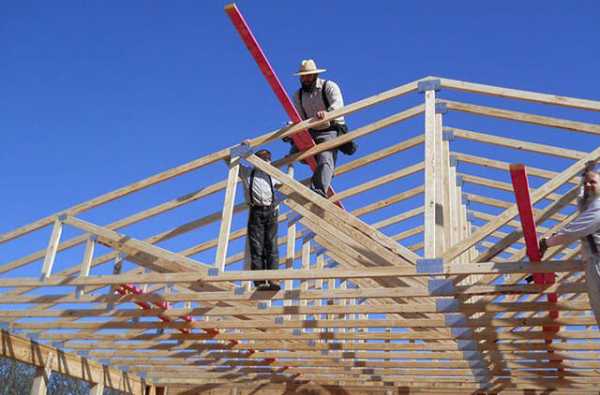

Если каркас крыши изготавливается из ферм, то в работе учитываются те же правила и нормативы, что и при установке балок перекрытия.

Каркас крыши своими руками

Один из важнейших этапов установки кровли — изготовление каркаса для крыши. Если допустить ошибки в расчетах и в процессе его монтажа, он долго не прослужит. При возведении жилых домов каркас для кровли чаще всего изготавливается из древесины. Поэтому многих частных застройщиков интересует вопрос, как сделать надежный деревянный каркас кровли, чтобы он простоял максимально возможный период времени.

Виды конструкций кровельных каркасов

Необходимо отметить, что каркас кровли может отличаться в зависимости от используемой кровельной конструкции, например:

Каркас стропильного типа — изготавливается из пиломатериала, предназначен для скатных кровель зданий.
Каркас железобетонный — производится из специальных плит перекрытия, предназначен для пологих кровельных конструкций.
Каркас металлический — изготавливается из железных балок, применяется для обустройства крыш промышленных сооружений.
Каркас из пиломатериалов — применяется в частном домостроении для двускатных крыш.

Разновидности стропильных систем

В зависимости от типа кровли каркасы могут обустраиваться в разных вариациях.

Для изготовления стропильной фермы используется деревянный брус с минимальным сечением 15х5 см. После закрепления отдельных компонентов стропильной конструкции между собой, фиксации их на доме к каркасу крепится обрешетка.

Структура стропильной системы бывает висячей, наслонной. Оба варианта применяются в частном домостроении. Их главные отличия:

В случае изготовления висячей системы стропил несущие балки упираются в мауэрлат, обустраиваемый по периметру дома без отделки. Его фиксируют к несущим стенам сооружения, на крайнюю кладку сверху. Мауэрлат — это обыкновенный брус из древесины сечением 100х100 мм. Фиксация стропильных ног сверху фермы осуществляется друг с другом коньковым брусом.

В случае использования наслонного варианта стропила сверху фермы между собой не фиксируются. Фермы в данном случае упираются на колонны, продольную центровую стену сооружения.

При выборе варианта конструкции стропильной системы огромное значение имеют габариты здания.

Необходимо понимать! Висячие стропильные конструкции используются при возведении кровель зданий, внешние несущие стены которых расположены между собой на расстоянии до 6 метров. Наслонные системы можно построить, если этот параметр превышает 6 метров и в наличии опорные колонны или центральная продольная стена, которая является несущей.
Материалы, инструменты для изготовления каркаса
Прежде чем начинать строительство каркаса кровли, нужно подобрать качественный расходный материал. Для обустройства стропильной системы используются деревянный брус, обрезная доска. Рекомендуется использовать стройматериал, изготовленный из хвойных пород деревьев, так как в нем присутствует натуральная смола, выполняющая функции антисептика, не допускающего гниения древесины. Брусья деревянные для изготовления каркаса должны иметь сечение 15х15 см, параметры обрезной доски — 5х15 см.
Также необходимо помнить, что стропильная конструкция включает в себя не одни лишь стропила — еще под них обустраиваются прогоны и стойки, в том числе перекрытие чердака, обрешетка, контробрешетка. Если чердачное помещение будет использоваться как склад, и не планируется его в дальнейшем его обустраивать в жилое помещение, тогда вполне достаточно для выполнения перекрытия чердака досок 5х15 см. Но если же будет обустраиваться мансарда, тогда нужно использовать брус сечением 15х15 см.
Для изготовления обрешетки, контробрешетки прекрасно подойдет брус сечением 4х4 см. Этот строительный материал способен выдержать нагрузку любой кровельной конструкции.
Необходимые строительные инструменты
Скобы, кронштейны, необходимые для крепления к брусу опорному стропил.
Шпильки металлические специальные для надежной фиксации мауэрлата (брус опорный).
Дополнительные элементы крепежа — гвозди оцинкованные, шпильки, саморезы.
Измерительная рулетка.
Отвес (строительный уровень).
Пила по дереву.
Топор.
Рубанок.
Электродрель.
Молоток.
Правила монтажа мауэрлата
Необходимо понимать, что мауэрлат представляет собой основную опорную конструкцию как для самого кровельного каркаса, так и всей кровельной системы. Именно мауэрлат будет полностью принимать внешние нагрузки на крышу, распределять их равномерно между несущими стенами постройки.
Это предоставляет возможность значительно продлить эксплуатационный период всего сооружения, потому что при отсутствии подобного бруса кровельные нагрузки будут на определенных участках разрушать стены. Можно уверенно говорить, что мауэрлат — ключевой опорный компонент любой стропильной конструкции.
В обустройстве мауэрлата нет необходимости, когда в качестве стропил используются бревна, брусья из дерева, крайний ряд которых и выполняет эти функции.
Описанный опорный компонент стропильной системы монтируется на уровне стен с внутренней стороны. Это дает возможность значительно упростить дальнейшие отделочные работы внутри здания.
С наружной стороны опорный элемент прикрывается металлической полосой, кладкой кирпича. Это дает возможность защитить пиломатериал от неблагоприятных воздействий природной среды.
Верхний ряд строительных блоков или кладки кирпича требует обустройства качественной отмостки из бетона, которая впоследствии накрывается плотным рубероидом в несколько слоев или битумной смесью. Рубероид не будет допускать попадание влаги, впитываемой стенами здания, в деревянный опорный брус.
Наиболее надежен и прост вариант крепления мауэрлата к несущим стенам здания при помощи специализированных металлических шпилек. В строительном блоке, кладке кирпича делаются отверстия установленного диаметра, затем в них опускаются металлические шпильки крепления (они делаются из обычной металлической арматуры). Далее на вставленные шпильки накладывается опорный брус, отмечаются точки отверстий, которые также нужно сделать в брусе. Длина шпильки берется такая, чтобы арматурный стержень после установки мауэрлата выступал за пределы бруса минимум на 1,5 см.
Нужно сделать на окончаниях арматурных стержней резьбу для финишной фиксации опоры гайками с шайбами.
Процедуру закрепления опоры можно существенно ускорить с помощью стандартного сварочного устройства.
Обустройство стропильного каркаса
Каркас крыши своими руками должен изготавливаться исключительно из высохших строительных материалов, чтобы древесина впоследствии не деформировалась.
В структуру фермы должны входить две стропильные ноги, соответственно соединительные стяжки для фиксации их нижней части. Для закрепления стяжки к стропильным ногам используются болты, анкерные компоненты. К мауэрлату приставляется необходимое число ферм. Для их крепления используется простая техника, которая заключается в следующем. В опоре нужно сделать пазы правильной формы соответствующего количества. Далее при помощи несложных манипуляций в сделанные вырезы вставляются стропила. Дистанция между отдельными стропильными фермами подбирается исходя из точных параметров кровли, отталкивающихся от размеров здания. Как показывает практика, расстояние между стропилами обычно составляет не более одного метра. Стоит отметить, что для некоторых кровельных каркасов используются стропила вертикального направления. Подобные элементы применяются для обустройства высоких кровельных конструкций с вертикальным параметром от трех метров.
Деревянная обрешеточная конструкция надежно связывает компоненты стропильного каркаса. Но перед ее монтажом нужно обязательно обеспечить стойкость ферм. Для этого вверху конструкции предусмотрен коньковый брус. Снизу конструкции выполняется временная обвязка, а после установки досок (планок) обрешетки она убирается. Обрешетка имеет огромное значение не только при монтаже кровельного покрытия, она также необходима для качественной связки всех элементов конструкции при изготовлении кровельного каркаса.
Обрешеточные конструкции по своему исполнению могут быть сплошного или промежуточного типа. Вариант обрешетки подбирается в зависимости от используемого для перекрытия крыши строительного материала. Промежуточный вариант обрешетки используется, когда кровельным покрытием выступают листовые стройматериалы. При этом между планками выдерживается установленное расстояние.
При использовании для перекрытия крыши дома мягкой кровли обрешетка выполняется сплошная, так как лишь на подобное основание возможно положить кровельный материал на качественном уровне, соответственно обеспечить крыше более продолжительный эксплуатационный период. Именно для мягкой черепицы прекрасно подходит сплошной вариант обрешетки, а на промежуточной обрешеточной конструкции мягкая кровля будет свисать под крышу, в результате некачественной эксплуатации быстро выйдет из строя.
Важно помнить! Древесина является горючим материалом, подвергается влияниям насекомых, грибка. Для обеспечения надежной защиты от подобных неблагоприятных факторов все деревянные элементы кровельной конструкции предварительно подвергаются обработке специальными антисептическими средствами. Для предупреждения возгорания древесины используются антипирены. Все эти мероприятия позволят существенно увеличить эксплуатационный период кровельного каркаса.
stroicod.ru
устройство, конструкция, варианты как собрать самому
Какие красивые крыши у современных домов! Даже не специалисту видно, что они из самых разных материалов, а уж, что у них разнообразная форма и цвет, видно невооруженным глазом. Когда возводится кровля дома, очень важен правильно построенный каркас под крышу. Если он возведен с дефектами, неправильно рассчитан, взят не тот материал, крыша «поедет» очень скоро. Ведь на каркас приходится огромная нагрузка, и его задача ее выдержать, сделать крышу надежной и долговечной защитой нашего дома.

Задача возведения каркаса довольно сложная, но не невыполнимая, даже начинающий мастер не должен паниковать. Выбирается дизайн крыши домов, а их предложение огромно, надо определиться и смело браться за работу.
Если дом не очень большой, а человек хорошо теоретически подготовился, правильно все рассчитал, он сможет возвести каркас под крышу один, без помощников, своими руками.
Это очень неплохой вариант в смысле большой экономии средств, которые ушли бы на оплату рабочей силы. Кроме того, человек уверен в качестве выполняемой самостоятельно работы, кто сделает лучше, чем сам для себя? В этом случае можно быть уверенным в хорошем качестве каркаса и не ждать от крыши не самых приятных сюрпризов в дальнейшем.
Попробуем рассказать, как же самостоятельно сделать качественный каркас крыши, какие инструменты понадобятся при этом, какие материалы лучше использовать. Постараемся, чтобы и инструменты, и материалы были самые простые, очень распространенные.
Крыши бывают самых разных конструкций, более и менее сложные в исполнении. Можно назвать шатровые крыши, ломаные, односкатные. Мы будем рассматривать крышу двускатную, она наиболее распространена. Кроме того, освоив технологию постройки какого-то вида каркаса, легко будет перейти к другому, учтя, конечно, его некоторые особенности.
Выбор типа стропильной системы
Существуют разные стропильные системы, вот с этим надо определиться в первую очередь, выбрать, какая будет использоваться. Все эти системы состоят из двух стропильных ног. В верхней части каркаса они соединяются между собой. В нижней части они тоже соединяются, для этого существует нижняя стяжка. Эта стяжка может быть основой для чердачного перекрытия. Как в любом деле, здесь есть свои нюансы.
Стропильные системы бывают наслонные и висячие. В строительстве частного дома возможны как одна, так и другая системы.
Как же выбрать систему для сооружения каркаса?
Выбор стропильной системы зависит в первую очередь от того, какой дом строится, его величины. Висячая система устанавливается, если расстояние между двумя несущими стенами не очень велико, не более 6 метров, то есть дом небольшой. При этой системе, если здание велико, возможен провис стропил под своей же тяжестью, так как их ноги опираются на боковые стены и только.
В большом доме надо применять наслонную систему, она гораздо более надежна. При этом в доме должна быть внутренняя несущая стена по центру. На ней устанавливается еще одна опора, что не даст возможности стропилам провиснуть.
Выбираем материалы для каркаса
Посмотрим, что же нам надо приобрести, чтобы самостоятельно построить каркас двускатной крыши.
Стропила делаются из дерева. Это самый важный элемент при строительстве каркаса. Нужна обрезная доска (50х150 мм), так же понадобится брус (150х150 мм).
Самая хорошая древесина хвойная, особенно, если заготавливалась она зимой. Прекрасно, если из нее предварительно не спустили смолу. Смола служит природным антисептиком, и продлит жизнь древесины на многие годы. Важно, как хранилось дерево перед продажей, насколько оно высушено. В общем, уже на этом этапе надо быть очень внимательным, чтобы купить качественный материал. Необходимо хорошо осмотреть древесину, чтобы ни в коем случае не было древоточтцев или их следов, отсутствовали трещины и прочий брак.
В общем, покупается только качественный материал, остальной безжалостно отбраковывается, как непригодный для возведения каркаса под крышу дома.
Следует знать, что деревянные каркасы не единственные в природе. Возможны еще каркасы под крышу из металлического швеллера, возможны из железобетона. Крыша при таких каркасах очень тяжелая, ее возвести самостоятельно невозможно. То есть для работы своими руками пригоден только каркас из дерева, что и рассматривается.
Каркас крыши состоит из стропильных ног, прогонов, стоек, чердачного перекрытия, контробрешетки и обрешетки. У каждого элемента своя задача и назначение.
Чердачное помещение может быть обычным чердаком, складом ненужных вещей, а может задуматься как мансарда, дополнительная площадь дома. Так вот, если это простой чердак, для чердачного перекрытия подойдут доски 50х150мм. Для мансарды, ясно, перекрытие должно быть много прочнее, тут доской не обойтись. Нужен брус 150х150 мм. Он дает вполне достаточную прочность. Укладывают его прямо на мауэрлат.
Далее необходим материал для обрешетки и контробрешетки. Здесь подойдет брус более тонкий Возможно 50х50 или даже 40х40, квадратного сечения. Этим брусьям под силу выдержать вес кровли из любого материала.
Брус для обрешетки должен быть строго прямолинейным. За этим надо следить при его покупке. Малейшая погрешность значительно усложнит кровельные работы. Так что это условие прямолинейности бруса важно.
Обрешетку и контробрешетку возможно сделать не только из бруса. Такой материал, как перфорированный профиль из оцинкованного железа, тоже прекрасно подойдет.
Кроме материалов, собственно используемых на стропила, обе обрешетки, перекрытия, необходимы еще некоторые вещи.
Для крепления опорного бруса, называемого мауэрлатом, нужны металлические шпильки с резьбой.
Стропильные ноги к мауэрлату крепятся с помощью скоб и кронштейнов, следовательно, нужны и они.
Стропила между собой тоже надо соединить. Это делается при помощи различных крепежных элементов, таких как саморезы по дереву, шпильки разных диаметров – 8 и 10 мм.
Нужны оцинкованные гвозди.
Инструменты для работы вполне обычны – это молотки, отличающиеся размерами, понадобятся разные, дрель, чтобы сверлить отверстия. Необходима болгарка или пила, чтобы подрезать стропила в размер, придавать им необходимую форму. Нужен плотницкий топор, рубанки. Все это зачастую имеется дома в наборе инструментов мужчины. Так что новых приобретений не понадобится, с этим все просто.
Обязательно нужен измерительный инструмент. Это уровень, отвес и рулетка. В устройстве каркаса для кровли все должно быть очень точно, никаких «на глазок».
Защита древесины каркаса
Все деревянные части будущего каркаса надо защитить от возможного возгорания и гниения. Это надо сделать прежде, чем приступить к постройке, возведению стропил и так далее.
Есть два состава, которыми в обязательном порядке надо обработать все детали будущей постройки – стропила, обрешетки и другие. Это антипиретик и антисептик.
Первое вещество значительным образом снижает горючие свойства древесины, чем резко уменьшает возможность пожара.
Второе – убивает бактерии, что не дает гнилостным процессам развиться в древесине.
Для работы по нанесению составов рекомендуется применять кисть, она дает более качественный результат, чем распылитель. Распылитель не дает глубокой пропитки. Каждый состав наносятся слоями, слою дат просохнуть, после этого наносится следующий.
Следует обратить внимание! Некоторые защищающие составы токсичны в той или иной степени. Работать лучше на улице. Если в помещении, оно должно хорошо проветриваться. Необходимы очки и респиратор, то есть средства индивидуальной защиты.
Защита каркаса крыши возможна и после его возведения.
Иногда защиту от огня и бактерий проводят после постройки каркаса. Это хуже, но возможно. Ясно, что кисточкой обрабатывается древесина в уже построенной конструкции. Очень внимательно надо отнестись к местам, где соединяются балки, их необходимо пропитать особенно тщательно.
Итак, при выбранном типе стропильной системы, купленном и подготовленном материале, можно уже приступать непосредственно к строительству.
Устанавливаем мауэрлат
Деревянный брус, который укладывается на несущие стены дома и который будет служить опорой для каркаса будущей крыши, строители называют мауэрлат. Он передает и распределяет нагрузки, возникающие от веса кровли, от внешних влияний (ветер, снег, дождь), на несущие конструкции дома. Только для крыши каркасного дома или для дома из бруса не нужен мауэрлат, там его роль играет верхний стеновой брус. В остальных системах мауэрлат необходим, он основа стропильной системы.
Для мауэрлата рекомендуется использовать брус. Это может быть 100х150, так же возможен 150х150. С внутренней стороны здания мауэрлат стараются уложить «заподлицо» с поверхностью дома, а с внешней в уровень мауэрлата возводится заграждение из кирпича. По периметру здания укладывается бетонная отмостка. После ее высыхания на нее укладывается рубероид в несколько слоев. Это для обеспечения гидроизоляции. Кроме того, рубероид не даст влаге из бетона попасть в древесину.
Чаще всего мауэрлат укладывается по следующей технологии:
В бетон устанавливаются металлические шпильки, их диаметр более 10 мм. Шпильки можно установить, когда отмостка высохнет. Для этого надо будет сверлить отверстия в бетоне и свежим раствором закреплять устанавливаемые шпильки. Лучше предусмотреть это заранее и установить шпильки в только что залитую отмостку. Конечно, такой способ выгоднее, сохраним время, сбережем труд.
Цельный брус для мауэрлата укладывается вдоль отмостки, на нем отмечаются места нахождения установленных уже шпилек. По этим отметкам сверлятся отверстия. Диаметр сверла должен соответствовать диаметру шпилек. После этого мауэрлат надевается на шпильки. Шпильки должны торчать из бруса сантиметров на 15.
Гайками мауэрлат фиксируется на шпильках. Под гайки подкладываются в обязательном порядке широкие шайбы. Они спасают древесину от повреждения при закрутке гайки.
Следует обратить внимание! Если есть навыки сварщика и сварочный аппарат, можно обойтись без шпилек, сэкономив на них. Их роль прекрасно сыграют арматурные прутки, гайки же к этим пруткам привариваются.
Есть еще один более простой способ укладки мауэрлата, позволяющий облегчить работу. В этом случае используется не брус, а два слоя досок.
Доски первого ряда укладываются по периметру здания. Они крепятся анкерными винтами с потайной головкой и металлической гильзой. Нужен перфоратор, чтобы просверлить отверстия в бетоне или кирпиче. Доска просверливается предварительно дрелью.
Доски второго ряда укладываются на первый. Стыки досок не должны совпадать. В углах доски укладываются «в перевязку».
Ряды соединяются с помощью больших (100мм) гвоздей.
Главное облегчение такой укладки в более простом подъеме материала, доски легче брусьев. Прочность такой конструкции почти не страдает по сравнению с конструкцией из бруса. Она достаточна. Особенно, если дом каркасный.
Установка стропил
Следующий после мауэрлата этап – установка стропил. Всю обработку стропильных балок рекомендуется проводить на земле. Это особенно касается мастеров – одиночек. На земле удобнее дать стропилам нужный размер, с помощью шаблона придать нужную форму, сделать пазы и отверстия, необходимые для крепежа. Далее стропила (их детали) поднимаются наверх, можно начинать работу по их креплению.
Рассмотрим, как строится крыша с висячей стропильной системой, ее технологию.
Чтобы установить стропильные ноги, в мауэрлате прорезаются пазы. Расстояние между стропильными ногами определяется индивидуально еще на стадии продумывания проекта, но оно не менее 1,5 метров. Меньше нельзя, будет недостаточная крепость конструкции.
Следует обратить внимание! При планировании утепления крыши необходимо расстояние между стропилами увязывать с величиной утеплителя. Это поможет сохранить время на подрезке последнего, так как будут укладываться его целые листы.
Стропила устанавливаются с торцевых сторон крыши, то есть с фронтонов. Когда на торцах стропила установлены, от конька к коньку протягивается шнур. По нему ориентируются при установке остальных стропил – промежуточных.
Стропильные ноги вставляются в пазы и фиксируются. Для этого применяется комплексный крепеж. Стальной кронштейн ограничит смещение поперек, а скобы – продольное. Эта скоба крепит стропило к мауэрлату.
Стропила обязательно выступают за периметр дома, это необходимо помнить при их установке. Нормальным считается вылет (или свес) стропил на 40 сантиметров. Этот свес будет защищать стены строения от дождя, от воды обильно стекающей по кровле дома. Этот вылет (свес) стропил необходим, еще его можно увеличить, нарастив тонкой доской, которую называют «кобылкой». «Кобылку» крепят к стропилу гвоздями, используя прокладку – отрезок доски.
Следует обратить внимание! «Кобылка» позволяет облегчить и удешевить конструкцию каркаса для кровли. Это ни в коем случае не недочет или недостаток. Кроме того, это облегчает ремонт свеса. Можно заменить «кобылку», две «кобылки» — все равно это легче, чем менять стропильный брус.
Нижние части стропил фиксируются обвязкой. Эта обвязка используется как основание для чердачного перекрытия. Мауэрлат – опора для брусьев этой обвязки.
Если недостаточна длина стропильного бруса, его наращивают. Два бруса укладываются внакладку, при этом нахлест должен составлять не менее метра, иначе будет мала прочность. Фиксируются брусья шпильками. Их диаметр не менее 8 мм.
Шпильками же соединяются стропила между собой. Для них предварительно проделываются отверстия. Чтобы стропила не вращались, были закреплены твердо, они соединяются сразу двумя шпильками.
Если крыша в ширину не более 6-ти метров, висячие стропила соединяются поперечным брусом. Он называется затяжкой и имеет форму буквы «А». Делаются затяжки из доски 50х100 или 50х150, к стропилам они крепятся саморезами. Иногда устанавливаются затяжки из трех досок 30х100, их располагают с обеих сторон стропила.
Наверху фермы стропил фиксируются продольным коньковым брусом, иногда – коньковой доской.
Чтобы усилить стропильный узел сверху, иногда соединяют коньковый брус с затяжкой. Для этого используется отрезок доски. Особенно это необходимо, когда между стропилами большое расстояние. При таком соединении не будет прогиба затяжки.
Эти операции повторяются для всех строптильных пар. Когда этот непростой труд закончен, строптила установлены, можно приступать к обрешетке.
Обрешетка
От типа кровельного материала и стропиловки крыши будет зависеть вид обрешетки – будет она сплошная или прореженная. Для укладки мягких и рулонных кровельных материалов необходима сплошная обрешетка. Для ее изготовления используется довольно толстая (не менее 10мм) влагоустойчивая фанера или плиты OSB. Листы набиваются на стропила через контррейку.
Если возводится прореженная обрешетка, на стропила для крыши своими руками набиваются брусья или доски. Доска может быть необрезной, если необходим режим строгой экономии. Габарит кровельного материала определяет расстояние между досками или брусьями.
Набивают прореженную обрешетку сверху вниз. Первые ряды от конька набиваются без зазора. Делается это для большей прочности.

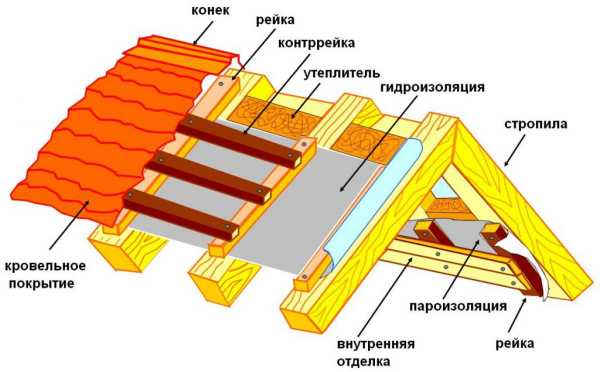

После окончания этой работы утепляется крыша, укладывается гидроизоляция. Можно начинать кровельные работы.
Конечно, процесс строительства каркаса под кровлю нельзя назвать простым делом. Но если подойти к делу серьезно, все взвесить, изучить, продумать, успех придет непременно.
Похожие статьи
krovlyaguru.com

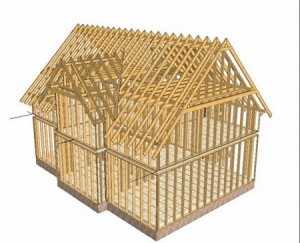

Крыша каркасного дома своими руками
Крыша каркасного дома может иметь от одного до нескольких скатов, и сложные крыши интереснее и дают больше возможностей для планировки мансард. Но для легких каркасных домов считается оптимальной двускатная крыша — и в экономическом аспекте, и с точки зрения возможности выполнения работ своими руками. Для устройства двускатных крыш не потребуется сложных работ по устройству ендов, конек всего одни — это тоже плюс для работ своими руками. Частные строители возводят дома для постоянного проживания и дачные домики на основе стоечно-балочного деревянного каркаса, от фундамента до крыши своими руками. Чердачное балочное перекрытие и конструкции крыши выполняют после обеспечения полной стабильности несущему стеновому каркасу. Балки чердачного перекрытия закрепляют точно по стойкам стенового каркаса. Применяют для балок чердака каркасного дома обычно толстые доски, пропитанные антисептическим и антипиреновым составом. Доски монтируют на торец, с предварительным выполнением запилов на треть ширины. По глубине запил соответствует аналогичным размерам брусьев или досок верхнего обвязочного пояса каркаса.
Устройство каркаса крыши, чердачное перекрытие дома из каркаса
Крепят балки металлическими уголками – одна сторона уголка присоединяется к обвязочной балке, вторая – к чердачной. Крепежные уголки устанавливают с обеих сторон балок. Дальше приступают к установке стропильной системы каркасного дома. для того, чтобы работать на перекрытии, по балкам предварительно делают временные настилы для безопасного перемещения в ходе работ. Сборка элементов стропил в рамы – стропильная пара – предпочтительна внизу с последующим подъемом готового стропильного элемента. Такой способ сборки дает преимущество в скорости и удобстве – стропильную пару потребуется установить с выверкой по вертикали и горизонтали и укрепить на верхнем обвязочном поясе или по балочному перекрытию. Работая в одиночку, невозможно поднимать крупные элементы наверх, даже пользуясь средствами малой механизации, поэтому работы на чердаке и крыше каркасного дома выполняют, как правило, бригадой минимум из двух человек.
Крепления стропильных ног возможно различными методами. Угол наклона крыши диктует метод крепежа и применение крепежных элементов, которых существует множество, как для жесткого крепления, так и с возможностью небольшой свободы – в случаях, когда возможна усадка строения. Основной метод крепления стропил каркасного дома – это установка досок на верхние обвязки с предварительным срезом концов стропильных ног под определенными углами, крепеж делают на специальных уголках.
Варианты крепежа стропильных ног посредством вырезки пазов и дальнейшем монтаже и закрепления на обвязочном брусе так же применяются. Возможно также крепление стропил на выступы балок перекрытия – по обеим сторонам крыши.
Способ крепежа, когда стропильные ноги прикручиваются к балкам перекрытия, требует точной подгонки-срезки стропильных досок под углом, при этом должен быть заранее предусмотрен выход балок за контур стены на 30 — 50 см.
Крепление стропильных ног в уровне конька выполняют на болтах и широких шайбах, посредством металлических или деревянных накладных элементов. Совсем простой способ скрепить между собой стропила по коньку – это прикручивание досок стропил к общему коньковому элементу, применяется данный способ для небольших хозпостроек, крыш дачных домиков.
У стропильной системы возможна только одна затяжка, которая придает общую жесткость всему каркасу крыши. Если крышный скат имеет большой размер, то дополнительно устанавливаются стоечные боковые элементы, подкосные и срединные детали – для обеспечения крыше надежности и прочности. Выбор элементов крыши делают в зависимости от толщин и размеров всех деталей каркасной системы, которая в свою очередь зависит от материла и массы кровельного покрытия, а также ветровых и снеговых нагрузок по району местности. Перед тем, как приступать к кровельному настилу, в некоторых случаях обшивают фанерными листами или вагонкой фронтоны крыши, но эту часть работы можно выполнить и после настилки кровельного материала.
Кровля каркасного дома

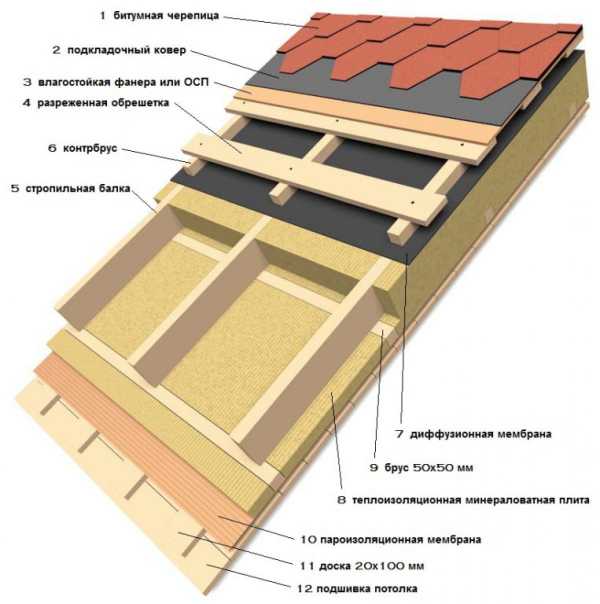

Стропильную систему надежно закрывают ветровлагозащитной мембраной, которую укладывают по перпендикуляру к осям стропильных ног. Начинают монтаж мембраны снизу – от карнизов. Пленки мембран укладывают с нахлестом не менее 150 мм, соединяют полосы водостойким строительным скотчем. Кровля каркасного дома обычно выполняется вентилируемой, с пароизоляционным слоем защитными мембранами. Пленочные мембранеы пристреливают к доскам стропильных ног степлерными скобами, затем поверх пленки на стропилах крепят контррейку размером 30*50 мм для обеспечения вентиляционного зазора между мембраной и кровельным покрытием.
Следующим этапом выполняют обрешетку, по которой будет монтироваться кровельное покрытие. Виды обрешетки применяются для каркасных домов различные: сплошные из фанерных листов или ОСП, доски с плотной подгонкой — это случай выбора мягких кровельных материалов, требующих ровной и плотной сплошной основы. Если кровельное покрытие выбрано листовое или штучное, то обрешетку выполняют разреженную, из брусков сечением 50*50 мм, с расчетным шагом в зависимости от вида, габаритов кровельных покрытий и нагрузки от них.
Кровельные покрытия монтируют завершающим этапом, начиная установку рядами всегда по одной стороне крышного ската, снизу от уровня карниза. Листы кровельных покрытий укладывают с нахлестом в одну-две волны в вертикальном положении и с нахлестом не менее 20-25 см в горизонтальном направлении укладки. Точный размер нахлеста зависит от угла наклона крышного ската.
Одни из современных материалов, все более популярные для кровель каркасных домов – это новые виды кровельного профнастила и металлочерепица. Небольшая масса, долговечность и надежность обеспечивают эксплуатацию здания без ремонтов, несложно монтируются и не дают значительных нагрузок на каркас дома. один из самых красивых и востребованных кровельных материалов – гибкая черепица – несмотря на сравнительно высокие цены, также вызывает интерес и имеет некоторые преимущества для устройства кровель каркасных домов.
stroyfora.ru
Скелет крыши стропильный каркас. Что такое стропильная система каркасного дома? Изучаем конструкцию всех элементов
Сентябрь 1, 2017
Один из важнейших этапов установки кровли — изготовление каркаса для крыши. Если допустить ошибки в расчетах и в процессе его монтажа, он долго не прослужит. При возведении жилых домов каркас для кровли чаще всего изготавливается из древесины. Поэтому многих частных застройщиков интересует вопрос, как сделать надежный , чтобы он простоял максимально возможный период времени.
Необходимо отметить, что каркас кровли может отличаться в зависимости от используемой кровельной конструкции, например:
Каркас стропильного типа — изготавливается из пиломатериала, предназначен для скатных кровель зданий.
Каркас железобетонный — производится из специальных плит перекрытия, предназначен для пологих кровельных конструкций.
Каркас металлический — изготавливается из железных балок, применяется для обустройства крыш промышленных сооружений.
Каркас из пиломатериалов — применяется в частном домостроении для двускатных крыш.
Разновидности стропильных систем
В зависимости от типа кровли каркасы могут обустраиваться в разных вариациях.
Для изготовления стропильной фермы используется деревянный брус с минимальным сечением 15х5 см. После закрепления отдельных компонентов стропильной конструкции между собой, фиксации их на доме к каркасу крепится обрешетка.
Структура стропильной системы бывает висячей, наслонной. Оба варианта применяются в частном домостроении. Их главные отличия:
В случае изготовления висячей системы стропил несущие балки упираются в мауэрлат, обустраиваемый по периметру дома без отделки. Его фиксируют к несущим стенам сооружения, на крайнюю кладку сверху. Мауэрлат — это обыкновенный брус из древесины сечением 100х100 мм. Фиксация стропильных ног сверху фермы осуществляется друг с другом коньковым брусом.
В случае использования наслонного варианта стропила сверху фермы между собой не фиксируются. Фермы в данном случае упираются на колонны, продольную центровую стену сооружения.
При выборе варианта конструкции стропильной системы огромное значение имеют габариты здания.
Необходимо понимать! Висячие стропильные конструкции используются при возведении кровель зданий, внешние несущие стены которых расположены между собой на расстоянии до 6 метров. Наслонные системы можно построить, если этот параметр превышает 6 метров и в наличии опорные колонны или центральная продольная стена, которая является несущей.
Материалы, инструменты для изготовления каркаса
Прежде чем начинать строительство каркаса кровли, нужно подобрать качественный расходный материал. Для обустройства стропильной системы используются деревянный брус, обрезная доска. Рекомендуется использовать стройматериал, изготовленный из хвойных пород деревьев, так как в нем присутствует натуральная смола, выполняющая функции антисептика, не допускающего гниения древесины. Брусья деревянные для изготовления каркаса должны иметь сечение 15х15 см, параметры обрезной доски — 5х15 см.
Также необходимо помнить, что стропильная конструкция включает в себя не одни лишь стропила — еще под них обустраиваются прогоны и стойки, в том числе перекрытие чердака, обрешетка, контробрешетка. Если чердачное помещение будет использоваться как склад, и не планируется его в дальнейшем его обустраивать в жилое помещение, тогда вполне достаточно для выполнения перекрытия чердака досок 5х15 см. Но если же будет обустраиваться мансарда, тогда нужно использовать брус сечением 15х15 см.

Для изготовления обрешетки, контробрешетки прекрасно подойдет брус сечением 4х4 см. Этот строительный материал способен выдержать нагрузку любой кровельной конструкции.
Необходимые строительные инструменты
Скобы, кронштейны, необходимые для крепления к брусу опорному стропил.
Шпильки металлические специальные для надежной фиксации мауэрлата (брус опорный).
Дополнительные элементы крепежа — гвозди оцинкованные, шпильки, саморезы.
Измерительная рулетка.
Отвес (строительный уровень).
Пила по дереву.
Топор.
Рубанок.
eurodomik.ru
