Домофон для загородного дома на калитку – основные характеристики и примеры моделей с ценами

Содержание

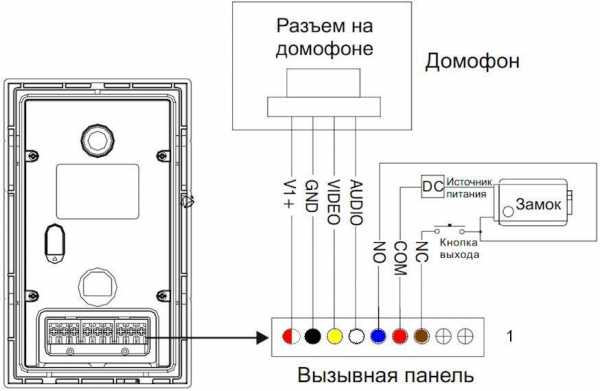

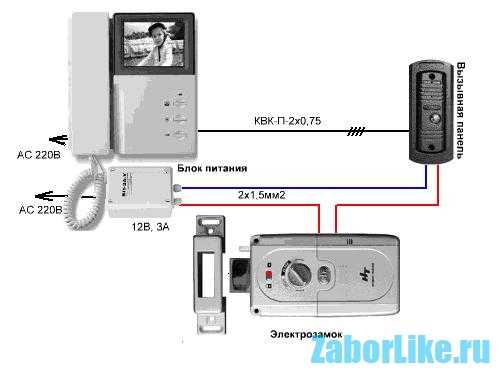

установка с замком электромеханическим, схема подключения видеодомофона

Чтобы сделать территорию возле дома защищенной и безопасной, используют домофон на калитку. Визитеры, подойдя ко входу, звонят, по специальному кабелю сигнал передается непосредственно в дом. Владелец или охрана после визуальной оценки обстановки открывают калитку, не выходя из дома. Для этого следует снять трубку и нажать соответствующую кнопку, открывающую замок.

Разновидность моделей

Вернуться к оглавлению

Содержание материала

Типы домофонов

Установка домофона на калитку обеспечивает комплексную и надежную защиту, посторонние люди не смогут попасть за ворота. Цена на данное устройство выше, чем у стандартного варианта, однако такое решение гарантирует безопасность. Многие потребители останавливают выбор на уличном приспособлении, поскольку это делает территорию вокруг дома безопаснее.

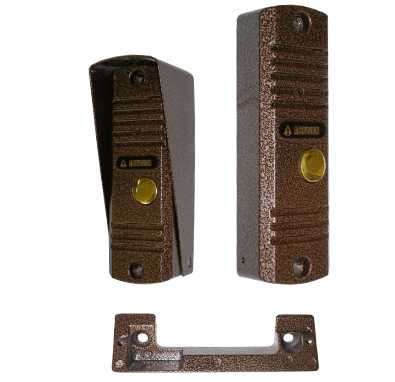

Накладная панель с защитным кожухом

Домофон – простое, удобное и относительно недорогое устройство для ограничения доступа и обеспечения дистанционного аудио- или (и) видеоконтакта между владельцем и гостем. Охраняемой территорией выступают различные категории объектов:

частная фирма;
многоквартирный жилой дом;
двор в городе, оборудованный закрытыми воротами;
детский садик или школа;
частный дом вместе с прилегающей территорией.

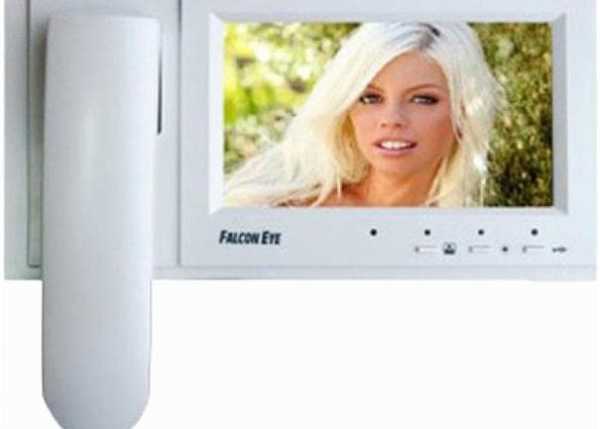

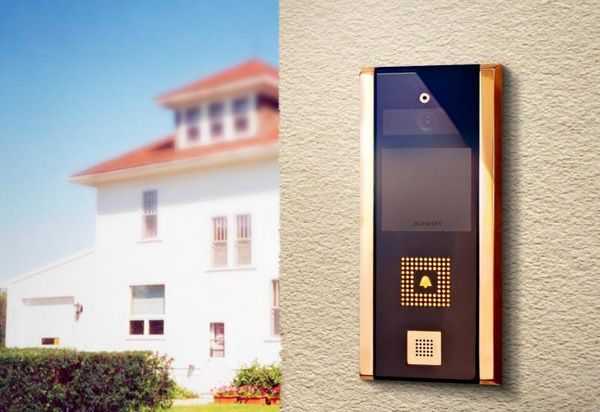

Модель с поддержкой видео

Существует разнообразие в сферах применения устройства и конструктивных решениях.

Главная функция остается неизменной – установление контакта между желающим проникнуть на защищаемую территорию и человеком внутри нее.

Комплектность набора

Конструктивно устройство представляет собой вызывную панель (устанавливают элемент вне помещения – на калитке) и непосредственно домофон. Большинство современных приспособлений ориентировано на функционирование в индивидуальном режиме. Даже при отсутствии электричества в центральной сети дом и дворовая территория останутся под защитой. Разберем подробнее основные типы.

Схема функционирования

По функциональным возможностям

В данной категории выделяют устройства следующих видов:

Аудиодомофон, позволяющий установить аудиоконтакт с тем, кто хочет попасть в дом. При этом визуальный контроль обстановки отсутствует.

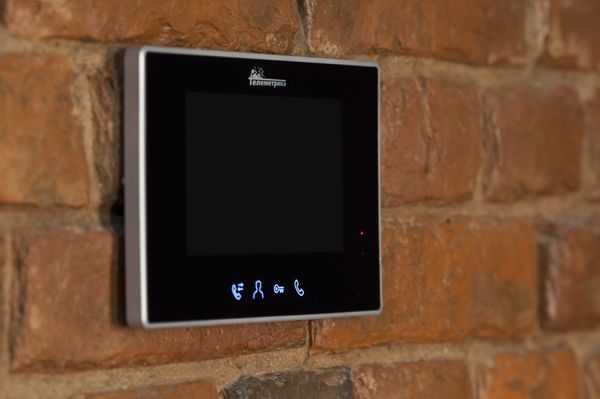

Приспособление, которое отображает видео и фото с помощью камеры встроенного типа, что дает возможность детального обзора. Его называют видеодомофоном. Маленькая встроенная камера имеет небольшой размер прорези для объектива. Монтируют ее непосредственно в уличную панель. Некоторые конструкции оборудованы инфракрасной подсветкой с помощью мощных светодиодов.

Схема подключения питания

Такое конструктивное решение обеспечивает отличное качество картинки даже в ночное время. Исходя из вида монитора, отслеживают не только пространство непосредственно перед калиткой, но и в любом месте придомовой территории. Для этого необходимо дополнительно установить камеру.

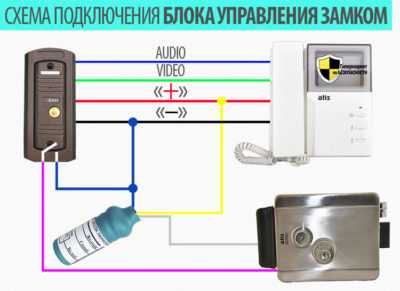

Схема включения замка

Монитор четырехканального типа дает возможность одновременно получать данные с четырех разных камер. Это позволяет осуществлять контроль, например, за автостоянкой или садом. В стандартную комплектацию видеодомофонов входят пятидюймовые настенные мониторы и интегрированная трубка для разговоров.

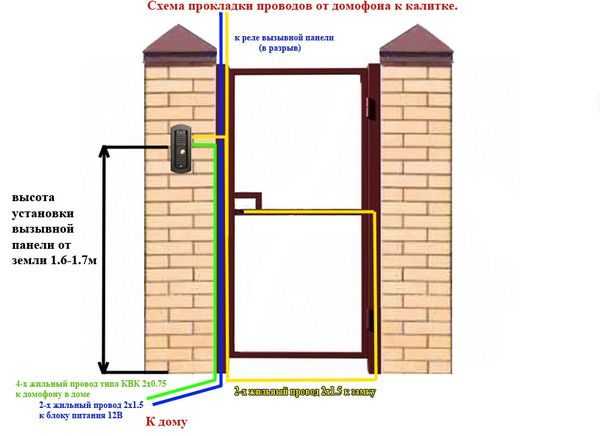

Схема размещения проводов

Современные устройства топ-производителей оснащены встроенным электронным блоком с запасом памяти для фиксирования видеозаписи. Они отличаются по количеству сохраняемых кадров. Это дает возможность контролировать происходящее даже в случае вашего отсутствия. Если необходим экран большого размера, устанавливают настольный монитор нужных параметров, рядом помещают трубку для переговоров.

Проверка функционирования

Электромагнитные или электромеханические замки для домофона, размещенные на вызывной панели, позволяют дистанционно открывать калитки. Популярны цветные варианты видеодомофонов. Устройства черно-белого типа производителями в настоящее время не выпускаются, поскольку они неактуальны.

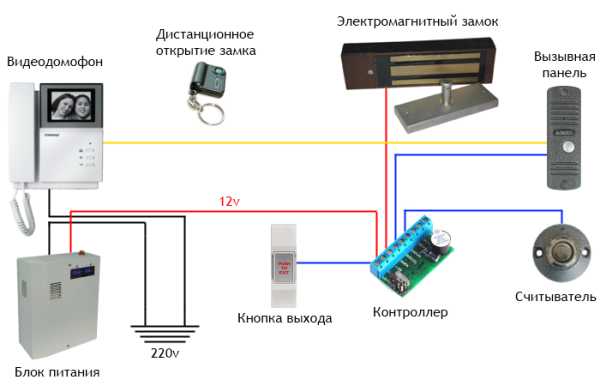

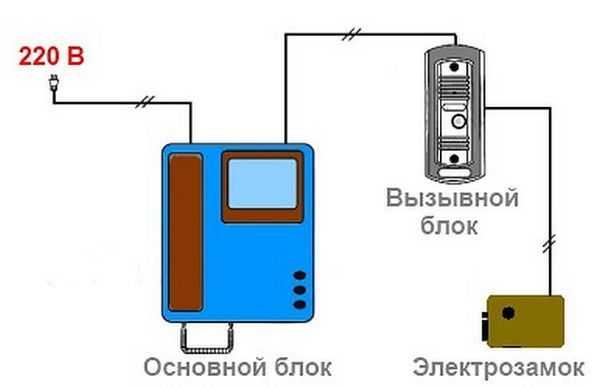

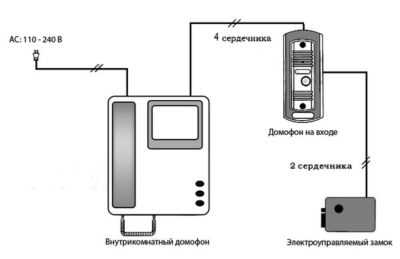

Схема соединения устройств

По типу аудиосвязи

По этому критерию устройства бывают симплексного и дуплексного типа:

Сигнал симплексного типа организует последовательные переговоры. Управление связью осуществляется при помощи соответствующей кнопки, размещенной на пульте управления. Такой подход обеспечивает качественную громкую связь.
Сигнал дуплексного типа организует переговоры синхронно – в одну и другую сторону одновременно. Контакт осуществляется через переговорную трубку, которая аналогична стационарному телефонному аппарату.

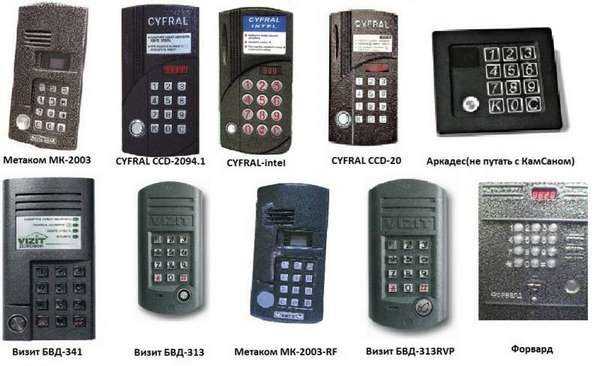

Разнообразие фирм производителей

Недавно дуплексного варианта не было, симплексный же тип обладает рядом технологических и конструктивных ограничений. Пользователи в один голос утверждают, что симплексный тип – это крайне неудобное решение при эксплуатации. На сегодня большинство устройств оснащены дуплексным типом аудиосвязи. Домофоны с симплексным сигналом при необходимости можно перемонтировать на дуплексный тип, так как первые модели устарели.

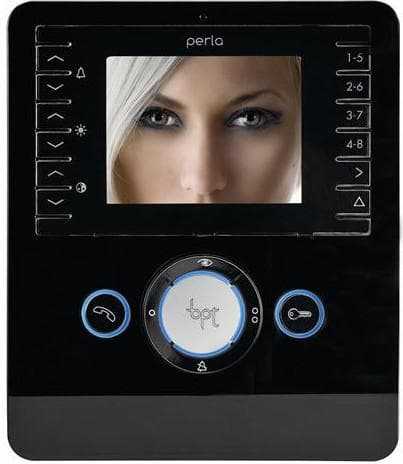

Сенсорная модель

По типу установки

Выделяют устройства трех типов:

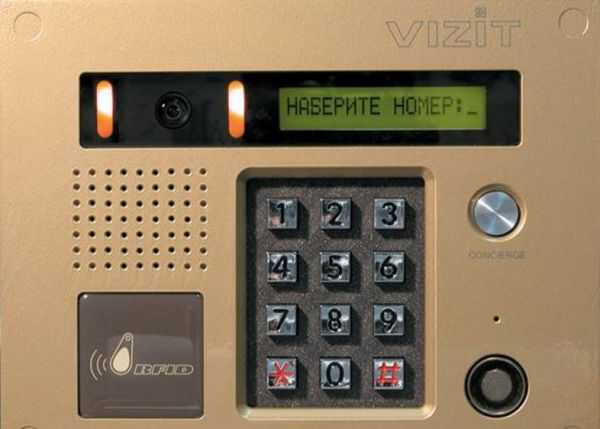

Координатно-матричный домофон. Вызывной блок в таком приспособлении соединен с основной частью при помощи специального многожильного кабеля (так, для 100 пользователей понадобятся два кабеля, которые состоят из 10 проводов, формирующих своеобразную матрицу 10х10). Главная часть устройства координатно-матричного типа – коммутатор. Через него происходит подключение кабельной линии.
Домофон линейного типа. Здесь от вызывного блока непосредственно к каждому пульту управления пролегает отдельный кабель. Это увеличивает стоимость монтажа, поскольку повышается уровень сложности. Приспособления линейного типа рационально применять при небольшом числе пользователей.
Приспособления двухпроводного типа. Данная модель производится без коммутатора, соединение частей устройства выполняют с помощью двухпроводного кабеля.

При этом применяют специальные пульты управления, оснащенные декодером.

Схема запитки

Современные домофоны монтируют с применением любой из перечисленных систем. Двухпроводной тип прост для установки, однако пульты управления более дорогие. При возникновении неполадок при таком виде соединения сложнее найти и устранить проблему, по сравнению, например, с координатно-матричным типом.

Электрическая принципиальная схема

По числу пользователей

Бывают три вида:

Индивидуальное приспособление. Оно ориентировано на подключение одного пульта управления. Возможен вариант установки нескольких пультов, но только в параллельном варианте. Такой тип подходит для офисов, квартир, частных домов.
Приспособление для малого количества пользователей. В нем бывает максимум 10 пультов управления. Данные устройства выполнены по схеме «прямой вызов». Вызывные блоки оснащены отдельными кнопками для каждого абонента. Рационально будет использовать этот тип домофонов для маленьких подъездов и небольших офисов.
Многопользовательские устройства. Они предназначены для большого количества пользователей. Отдельные модели обслуживают до 300 человек. Такой тип подойдет для многоквартирного дома.

Многопользовательское устройство

Есть некоторые отличия домофона на калитку от квартирного. Их важно учитывать при выборе и покупке устройства:

вызывная панель находится дальше от домофона;
специальный замок, расположенный на калитке или воротах, который организует бесконтактное управление.

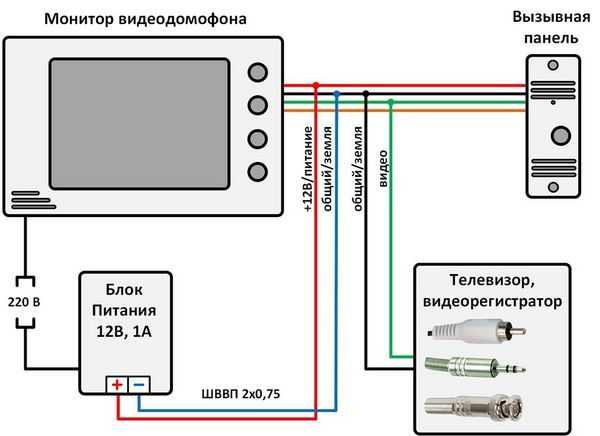

Подключение к телевизору или видеорегистратору

Вышеуказанные особенности обусловливают высокую стоимость домофона для загородной дачи по сравнению с квартирным аналогом.

Есть одно обязательное условие при монтаже домофона. Для этого должна быть установлена металлическая дверь высокого качества (двухслойная или трехслойная). Также она должна быть закреплена с использованием шарикоподшипниковых петель высокого качества и обладать высокой жесткостью. Правильная установка двери для домофона предполагает ее свободное движение на петлях по всему рабочему диапазону, без отклонений в какую-либо сторону вследствие воздействия собственного веса.

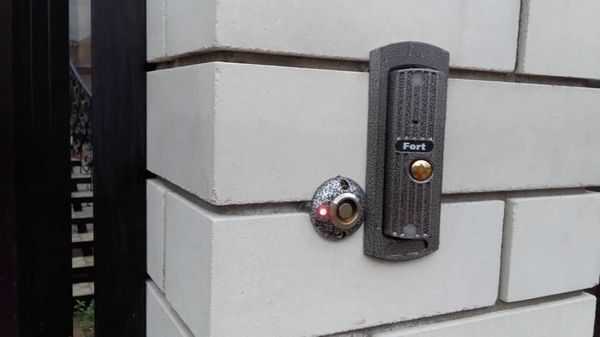

Устройство в сочетании с магнитной кнопкой

Соответственно, монтирование домофона на ворота или калитку подразумевает высокую прочность и надежность калитки. Жесткость в данном случае можно обеспечить, закрепив по периметру профильную трубу прямоугольной формы (ее сечение должно быть как минимум 20х40 миллиметров).

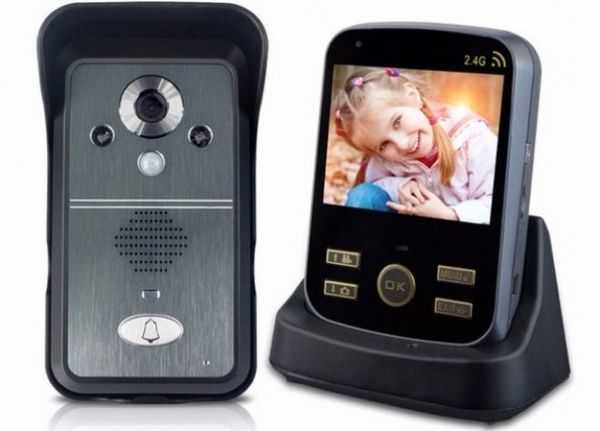

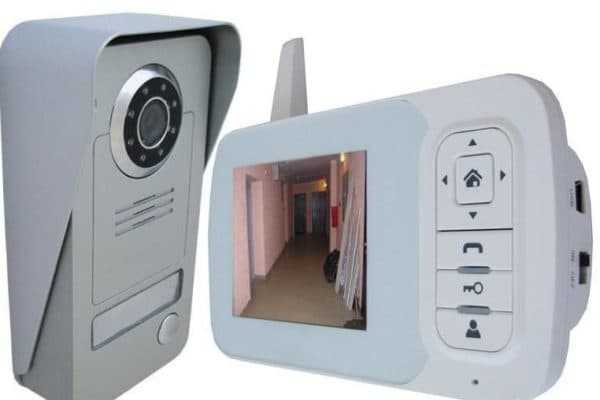

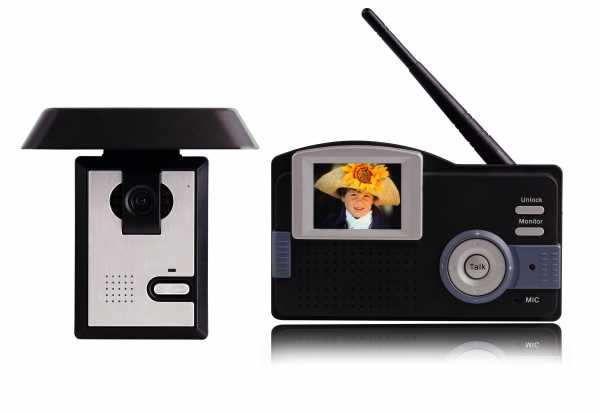

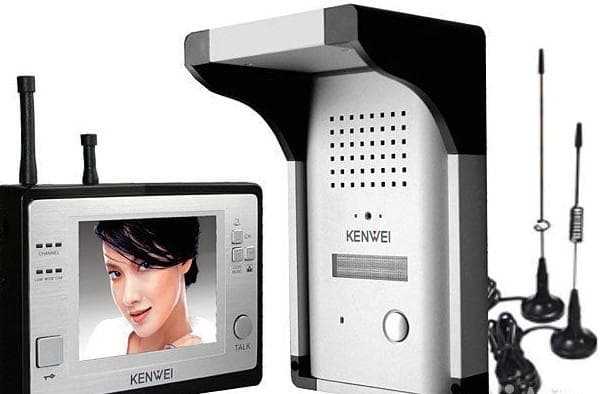

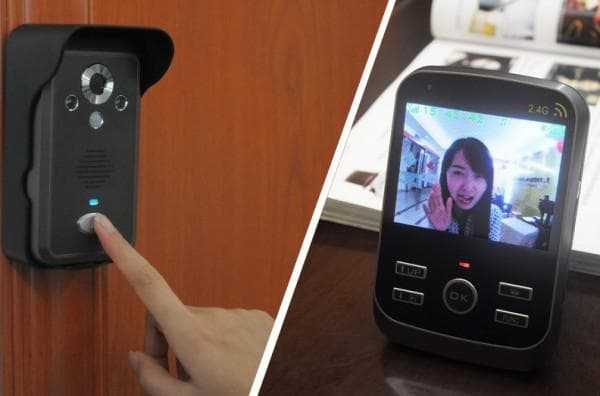

Беспроводное приспособление

Вернуться к оглавлению

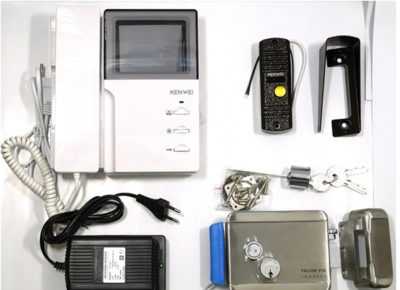

Стандартная комплектация

Полный комплект оборудования для монтажа домофона содержит следующие элементы:

антивандальный вызывной блок (из современных – ARNY AVP-NG420), который монтируется на входе;
источник бесперебойного электропитания;
электронный блок;
электрозамок: электромеханический или электромагнитный;
доводчик входной двери;
впускная кнопка;
считыватель ключей электронного типа, он обычно располагается непосредственно в вызывном блоке;
приспособление для переговоров – трубка;
провода и крепежные элементы;
комплект электронных ключей, которые могут быть как контактного, так и бесконтактного типа.

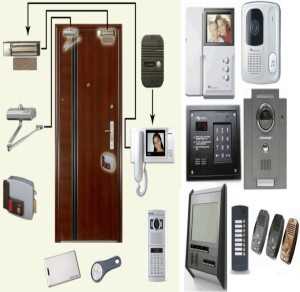

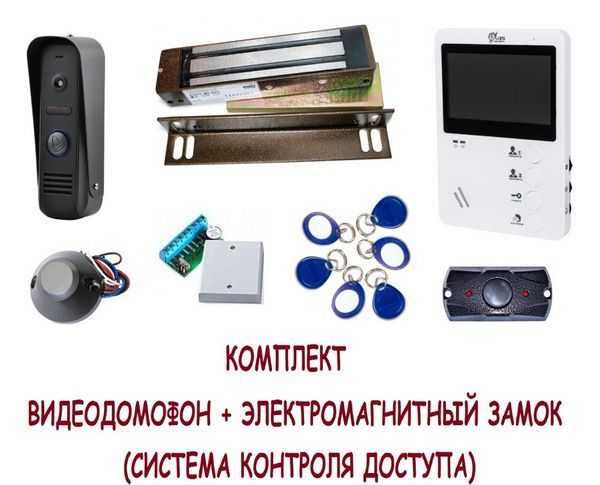

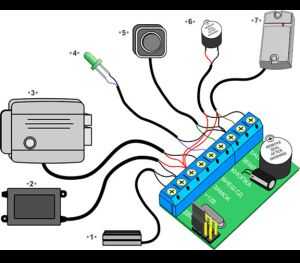

Состав системы контроля доступа

Популярны электронные ключи бесконтактного типа, которые нельзя продублировать – «ТК-13». Выпускает их отечественный производитель.

Вернуться к оглавлению

Особенности при покупке устройства для частного дома

Выбирая видеодомофон на калитку, необходимо тщательно изучить, что должно входить в стандартную комплектацию. Также следует проверить наличие всех элементов, при необходимости внести коррективы. Есть модели с высокими антивандальными характеристиками.

Они предназначены для многоквартирных домов, устанавливать их в загородном доме нерационально. Особое внимание при покупке видеодомофона для загородной дачи следует обратить на показатели монитора и камеры. Хорошее решение – набор приспособления CTV. Он легко интегрируется со стандартными устройствами.

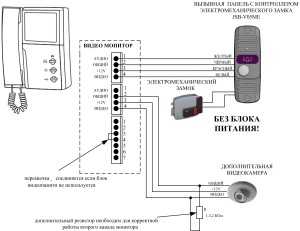

Схема запитки дополнительной видеокамеры

Есть модели устройств, оснащенные дополнительными элементами (датчики и системы), которые расширяют функционал приспособления. К примеру, модели с сенсорным управлением, датчиками движения. Также существуют индивидуальные домофоны, автоматически оповещающие владельца через СМС о вероятном проникновении посторонних на охраняемую территорию.

Камера для домофона

Бывают комплектации приспособления с одной или большим количеством дополнительных камер, которые дают возможность комплексного отслеживания ситуации вокруг дома и перед входом в него. В продаже есть домофоны беспроводного управления с электромеханическим замком. Стоимость их выше, но таким образом управление приспособлением осуществляют практически из любого места в доме.

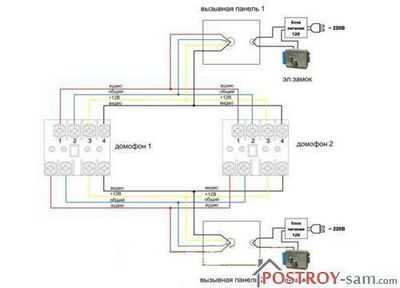

Схема многопользовательского подключения

Один из важных нюансов – выбор замка для домофона. Дача или загородный дом всегда будет под надежной защитой, если установить врезной механический замок. Монтаж устройства более сложен, поэтому своими руками этого лучше не делать.

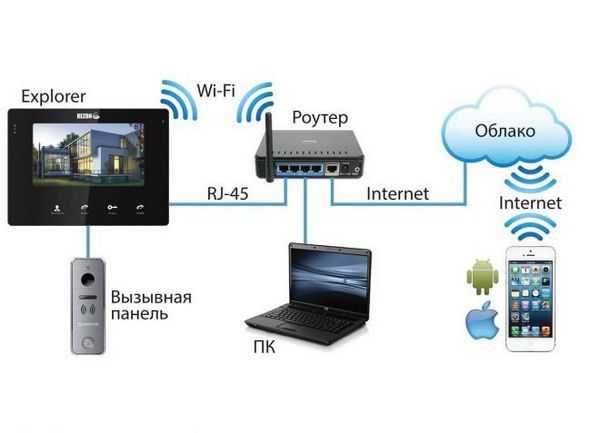

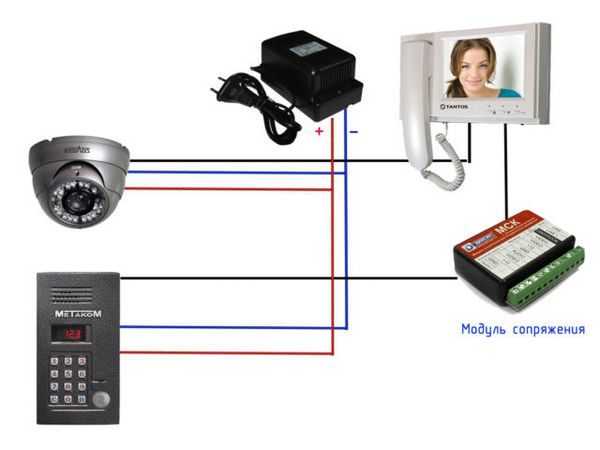

Схема интеграции видеодомофона в сеть с IP камерами

Замок механического типа также требует более дорогого обслуживания. Зато при отсутствии электроэнергии такое приспособление будет обеспечивать безопасность. Если приобретен электрический замок, обязательно установите источник индивидуального бесперебойного электропитания.

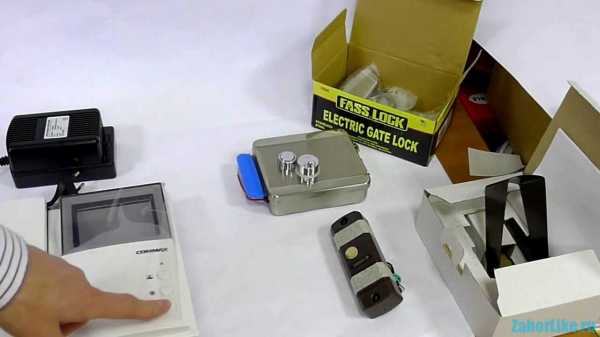

Комплектация электромеханического замка на калитку

Для частного дома, в котором хозяин проживает постоянно, предпочтительна установка приспособления с кнопочным вызывным блоком. При воздействии низких температур (что не редкость на Севере) сенсорные конструкции могут давать сбои и задержки. Для загородной дачи, где зимой практически никого нет, вариант с сенсорным вызывным блоком будет вполне приемлемым решением.

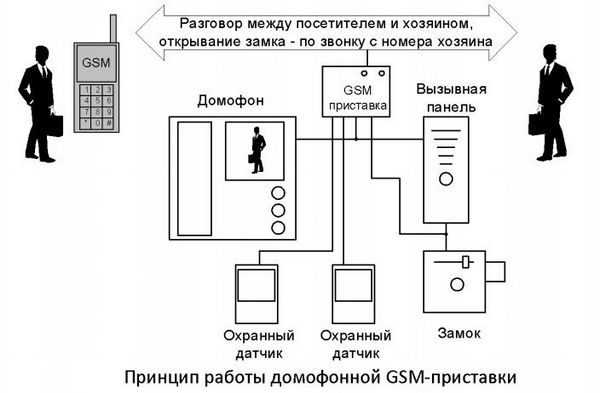

Принцип работы приставки

Выбираем бюджетное приспособление

Если вы абсолютно уверены в отсутствии угрозы проникновения на территорию, а также не имеете желания или возможностей тратить большую сумму для более детального оповещения о гостях, хорошим решением будет установка аудиодомофона. В данном случае в комплектации не предусмотрены видеокамеры и мониторы.

Это приспособление – отличный вариант, если вам не нужно видеть лица пришедших посетителей.

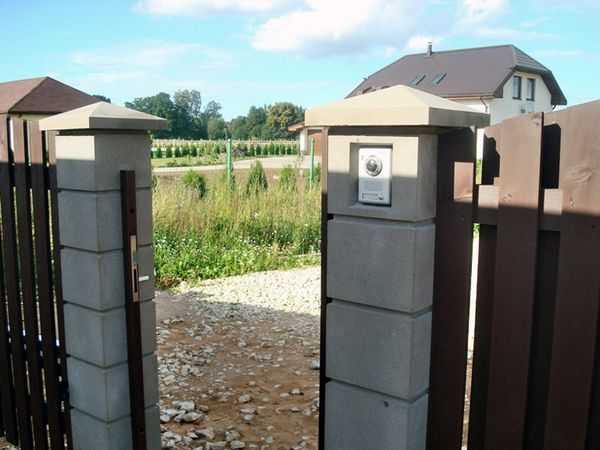

Идея врезки в столб

Подключать домофон своими руками не рекомендуется. Сотрудничество с профессионалами имеет следующие преимущества:

качественное выполнение работы;
соблюдение оговоренных сроков;
обслуживание устройства в гарантийный период, а также в последующем;
квалифицированная консультация при возникновении каких-либо вопросов.

Установка изделия «Slinex ML-20 IP»

Не меньшее значение, чем конструктивные особенности, имеет бренд, выпускающий приспособление, а также место его приобретения. Что касается брендов, рекомендуем популярные Optimus, Falcon и Cisa. Из распространителей позитивно выделяются интернет-магазины AliExpress (Алиэкспресс) и Domofons, гипермаркет «Леруа Мерлен», торговый дом «Тинко», где можно купить данные изделия.

zaborsebe.ru

Домофон на калитку: этапы выполнения монтажа

Домофон на калитку – отличный способ защитить территорию вокруг дома, сделать ее безопасной. Посетитель подходит к воротам, звонит в квартиру. Сигнал по специально проложенному кабелю поступает в дом, хозяева квартиры открывают калитку, не выходя на улицу. Им достаточно поднять трубку и нажать на кнопку доступа.

Таким образом, ворота защищены круглые сутки, посторонний не проникнет на территорию. Домофон стоит дороже обычной системы, но он гарантирует, что через калитку не пройдут посторонние. Многие выбирают установку такой системы только из-за того, что территория вокруг дома становится безопасной. Возвращаться домой поздно вечером также станет намного безопаснее.

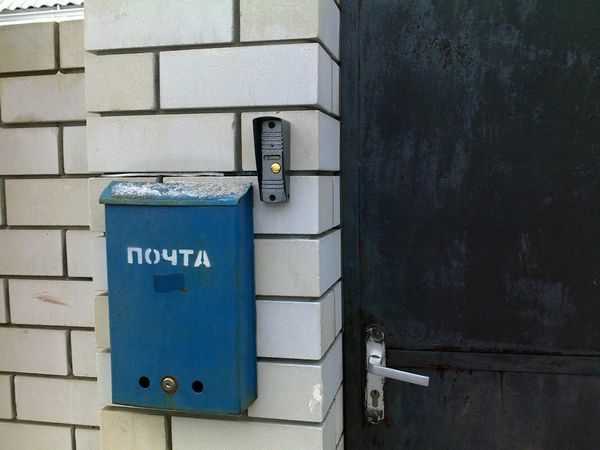

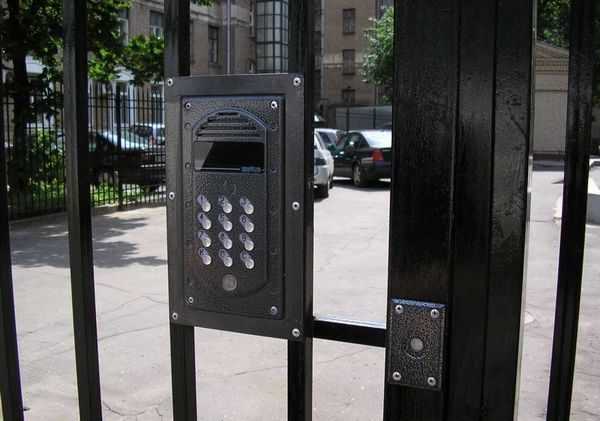

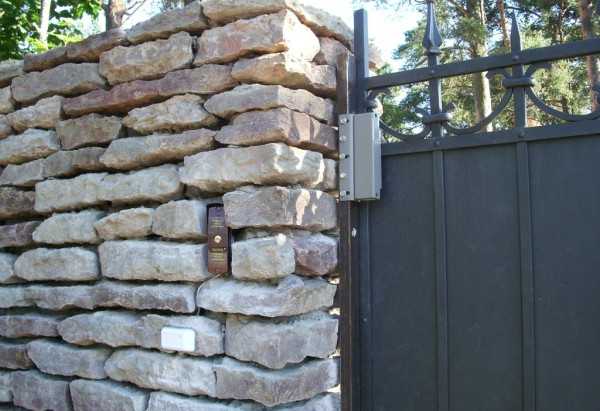

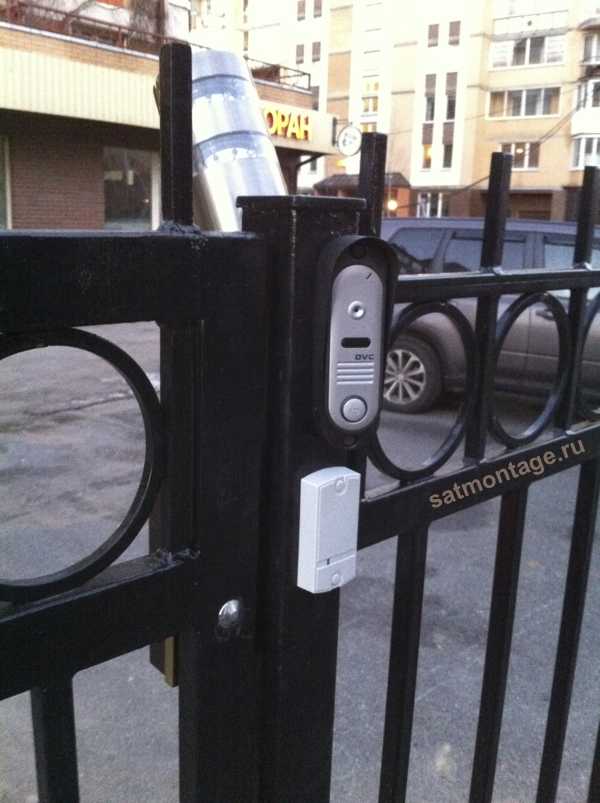

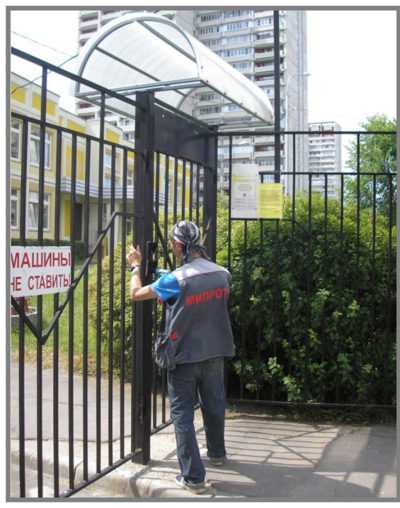

На этом фото вы видите изображение домофона на калитке

Особенности монтажа

Вызывную панель располагают около калитки. Сегодня жильцы многоквартирных домов выбирают домофон с видеокамерой, в них вызывная панель уже оборудована видеокамерой. Это означает, что хозяева квартир могут не только слышать голос посетителя, но и посмотреть, кто стоит у ворот. Видеодомофон – удобная система. Очень хорошо просматривается пространство перед калиткой, всегда можно узнать, что происходит на входе во двор. Система оборудована замком, он надежен, придомовая территория защищена.

Сегодня уже почти все имеют домофон в квартире, а вот установкой ограждений вокруг жилых домов многие занялись только сейчас. Между тем именно забор вокруг многоквартирного дома делает двор безопасным. На калитку стоит поставить домофон, подключить его можно либо к существующей системе, либо установить в квартире вторую трубку.

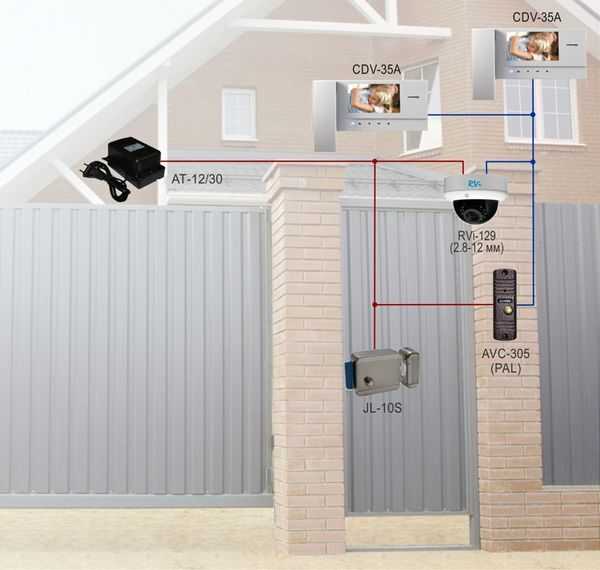

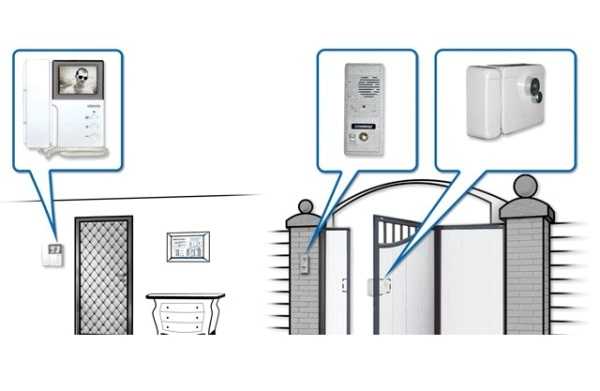

Расположение частей видеодомофона на частном дворе

Если вы желаете, чтобы калитку и дверь в подъезд можно было открыть с одной трубки, стоит обратить внимание на то, совместимы ли системы. К примеру, ранее установленные домофоны не всегда позволяют сделать параллельное подключение. Поэтому перед тем как вы примете решение, стоит проконсультироваться по этому вопросу в компаниях, которые занимаются монтажом видеодомофонов.

Посмотрите на подъездную дверь, на которой установлен домофон. Около устройства есть табличка с информацией о компании. Позвонив, вы можете выяснить, можно ли в вашем случае подключить видеодомофон с калитки на старую трубку. Если такая возможность есть, специалисты компании приедут на объект, перепрограммируют из старого устройства все ключи.

Решив установить видеодомофон, обратитесь к специалистам. Речь идет не только о многоквартирных домах, но и о частном домовладении. Технических сложностей при монтаже немало, лучше всего, если этой работой займутся профессионалы.

Как правильно подключить проводку к домофону на частном дворе вы сможете увидеть в этом видео:

Что дает работа с профи:

Высокое качество;
Выполнение проекта в срок;
Гарантийное и постгарантийное обслуживание.

Кроме того, вы всегда можете обратиться в компанию, если захотите установить более современный домофон, подключить систему видеонаблюдения, установить систему на вторых воротах.

Этапы выполнения монтажа

Работа начинается с осмотра объекта. Система доступа, установленная на калитку, даст возможность контролировать ворота и пространство перед ними. Для установки оборудования необходимо купить устройство, выбрать подходящий замок. Он может быть электромеханическим или электромагнитным. Также понадобится доводчик, он требуется для того, чтобы ворота закрывались автоматически. Для того чтобы обеспечить беспрепятственный выход со двора, монтажники установят специальную кнопку.

Видеодомофон не может работать без считывателя, который снимает информацию с электронных ключей. Владелец дома должен сам решить, сколько ему требуется ключей. Видеодомофон работает от источника питания. Подключением системы в компаниях занимаются монтажники. Обычно работа выполняется под ключ, владелец дома только выбирает модель и назначает удобное для монтажа время.

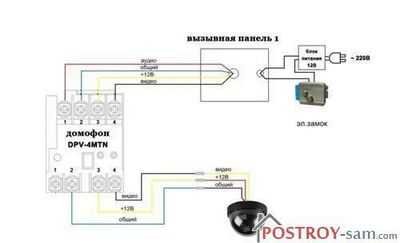

Схема монтажа видеодомофона на частном дворе

Мастер берет вызывную панель и монтирует ее на столб, замок будет находиться на калитке. Если желаете, его можно поставить на ворота. Контроллер помещают в распределительный шкаф, в него ставят и блок питания. Кабель 220 В выводят в том месте, где в доме планируют ставить видеодомофон. Конечно, для этой цели потребуется отдельный автомат.

В процессе монтажа необходимо проложить два кабеля. Один нужен для того, чтобы подключить вызывную панель. Второй кабель требуется, чтобы подать питание на замок или контроллер. Для защиты кабеля сегодня используют пластиковую гофру. Рабочие выкапывают траншею, ее глубина должна составлять от 30 до 50 см. После того как кабель будет помещен в землю, его закапывают. Кабель скручивать нельзя, ведь со временем это может стать причиной появления помех в работе.

Интересную информацию о домофоне в частном доме вы сможете просмотреть в этом видео:

Для дачи можно приобрести самый дешевый видеодомофон. Подумайте над тем, какой замок вы желаете установить. Для дачи и загородного дома можно выбрать механический замок. Он более сложен в плане монтажа, недешев в обслуживании, но такой замок будет держать ворота закрытыми даже в том случае, если отключат электричество. Если вы выбрали электромеханический замок, то купите источник бесперебойного питания.

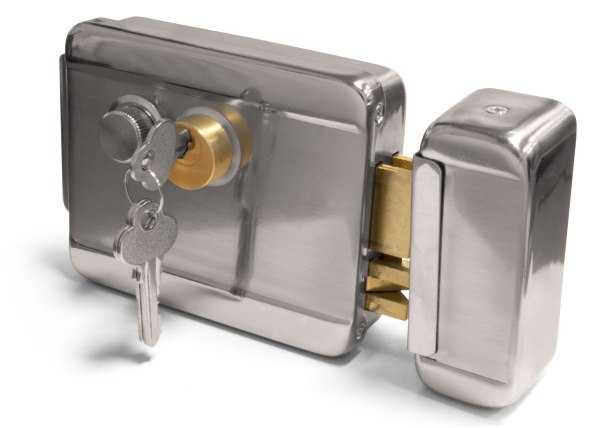

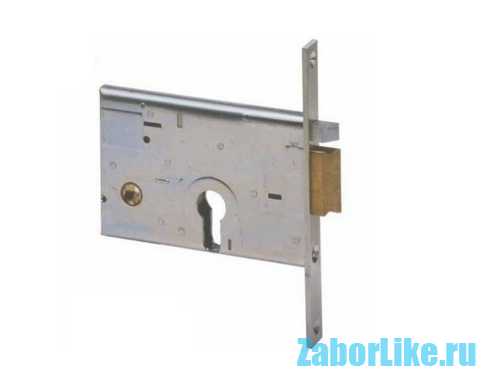

На фото изображен электромеханический замок

Домофон можно дополнить автоматическими воротами. Это очень удобно для предприятий, имеющих большую территорию, ведь не нужно строить специальное помещение для сотрудников охраны на въезде. Домофон устанавливают в офисном помещении, охрана говорит с посетителем и принимает решение о его допуске на охраняемую территорию.

Если совместить домофон с системой видеонаблюдения, то можно получить интегрированную систему, которая позволит не только просмотреть территорию, но и получить изображения посетителей. Для многих бизнесменов это станет хорошим способом обеспечить безопасность объектов, расположенных на территории предприятия.

camafon.ru

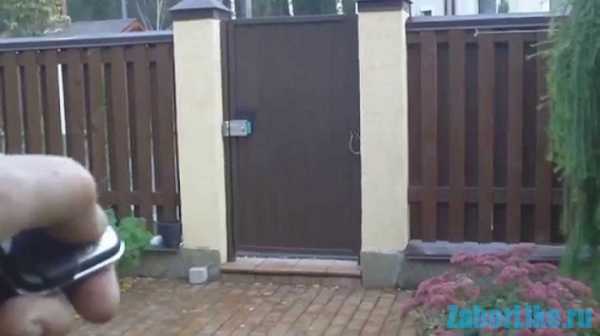

Видеодомофон с электромеханическим замком на калитку

Видеодомофон на калитку: установка, подбор и характеристика внешних элементов

Лучше покупать все устройства одного производителя – это гарантирует совместимость всех элементов системы.

Внешние устройства

К внешним устройствам, которые входят в комплект уличного видеодомофона относятся:

Возможно подключение дополнительного оборудования не входящего в стандартный комплект: освещение, система автоматического открытия ворот.

Управляющие контуры этих устройств можно завести на видеодомофон, имеющий соответствующие интерфейсы доступа. Конечно, специализированных систем управления для указанных элементов в стандартных командах домофонов нет, но автоматику ворот, к примеру, можно подключить на шину управления электромеханического замка.

Ко всем внешним устройствам предъявляются дополнительные требования. Прежде всего, это диапазон рабочих температур. Особое внимание следует обратить на нижнюю границу. Вторым важным критерием является прочность корпуса и его антивандальная конструкция.

Для того, чтобы обезопасить свою квартиру от хищений и иных противоправных действий, а также с целью контроля за поведением обслуживающего персонала, многие владельцы устанавливают скрытое видеонаблюдение в квартире .

Видеокамеры с ночным режимом съемки отличаются способностью «видеть» при практически нулевой освещенности. Возможно это благодаря тому, что матрица камеры воспринимает инфракрасный свет. Подробнее о камерах ночного видеонаблюдения читайте здесь .

В паспорте устройства должны быть указано соответствие международным стандартам пыле и водонепроницаемости. Хорошим для вызывных панелей считается показатель IP66, где первая цифра защищённость от пыли (от 1 до 6) допускается 4-5. Вторая – защищённость от влаги (от 1до 8) допускается 5.

Степень защиты от умышленной порчи определяется показателем IK от 1 до 10. надёжный антивандальный видеодомофон имеет показатель от 5 до 7.

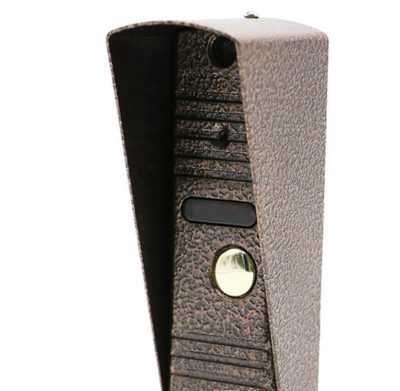

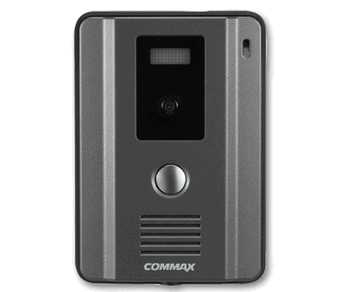

Вызывная панель

Возможно исполнение в двух вариантах: накладная и врезная. Последний тип надёжнее с точки зрения возможности внешних повреждений.

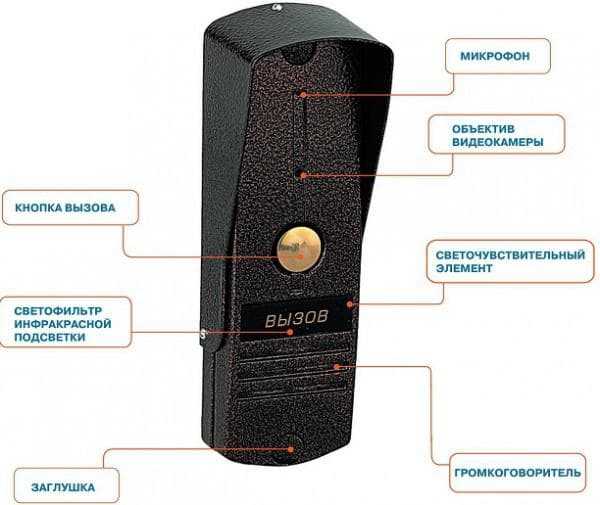

Вызывные панели для видеодомофонов комплектуются:

чёрно-белая или цветная видеокамера;
микрофон;
динамик;
ИК-подсветка для ночной съемки;
кнопка вызова.

Возможно наличие козырька и угловых накладок для коррекции угла обзора камеры. Практически все современные вызывные панели имеют контроллер управления электромеханическим замком .

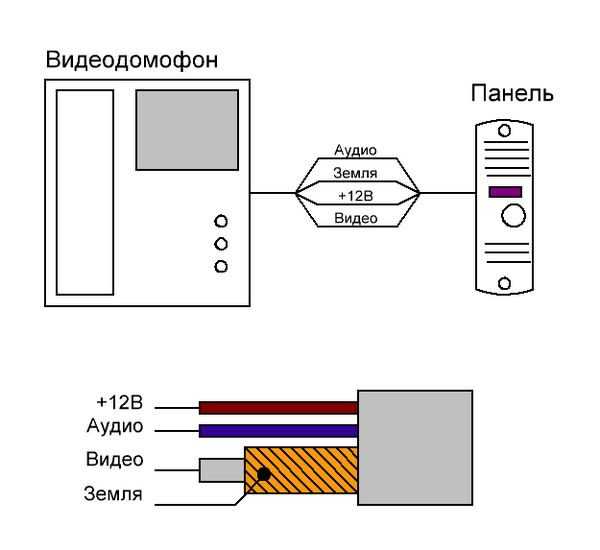

На контактной шине устройства обычно имеется семь подключений.

Красный — питание панели 12 В.
Белый – аудио (VIDEO).
Желтый – видео (AUDIO).
Черный – земля (GND).
Красно-белый – питание камеры.
Коричневый – контакт реле на замок (NO).
Синий – контакт реле на замок (NC).

Электромеханический замок для калитки — советы по выбору и установке

Комфорт и безопасность – важные условия обитания современного домовладельца. Достичь их можно разными способами, но одним из проверенных средств является оборудование калитки электромеханическим замком. Умное устройство распахивает перед гостем дверцу в то время, когда хозяин находится внутри жилого помещения. В работу механизм запускается путем нажатия кнопки на домофоне.

Разновидности по типу монтажа

Электромеханика обладает множеством свойств, характерных для ее «собрата» механического запора. Но изюминка у конструкции есть – это электрическая часть, управляемая через клавиатуру для набора кода. Также предусмотрен приемник для ключа или магнитной карты. Открывается замок в момент разблокировки механизма.

По критерию «тип монтажа» устройства делятся на две разновидности:

Накладные. схожие с обычным накладным замком. При отсутствии электричества за открытие калитки отвечает цилиндр, размещенный снаружи. Принудительному распахиванию дверцы способствует и механический элемент, который находится внутри конструкции. Накладной электромеханический замок ставят на сплошные ворота и калитки, изготовленные из кованого металла и прутьев. Дверцы с подобным замком открываются внутрь и наружу.
Врезные модели встречаются на входных дверях в жилые здания и на воротах, калитках. Усовершенствованные типажи оборудованы дополнительными засовами с трёхточечной фиксацией и объединены с домофоном или видеодомофоном. Их предпочтительно ставить на калитки из профнастила.

При покупке электромеханического замка постарайтесь найти мультирежимный вариант. Для дневного пользования удобным будет управление с домофона. В темное время суток вы сможете задавать ночной режим, обеспечивающий более надежное закрытие входной группы.

Принцип действия

Работа замка электромеханического типа базируется на принципе воздействия взводящего ригеля, контактирующего с пружинной спиралью. Ригель входит в ответную часть запорной конструкции и удерживает дверное полотно закрытым. Если модель оснащена соленоидом, поступившее в контакты напряжение станет вызывать сброс пружинного фиксатора. Рабочий ригель войдет в замок и откроет дверь. При захлопывании калитки механизм снова запрет замок.

Внутри составляющие электромеханического замка

Открываются подобные замки по нажатию специальной кнопки. Другим методом работы изделия является взаимодействие импульса с механизмом открытия устройства. Сигнал исходит от управляющей схемы, приведенной в рабочее состояние при помощи электронного приспособления.

Полезной опцией электромеханического замка, поставленного на калитку, служит функция дистанционного открытия. Для ее исполнения напряжение подается по сигналу, посланному беспроводным пультом управления либо брелком. Настройку оценят хозяева, у которых будет часто возникать потребность в открытии калитки на расстоянии.

По принципу действия электромеханические запоры классифицируются четырьмя разновидностями:

Моторные, основанные на миниатюрном электродвигателе. В закрытом состоянии механизма защёлка находится под давлением, поэтому ригель отжать невозможно. Ассортимент моторных изделий позволяет выбрать модель с несколькими рабочими ригелями. В дневное время хозяин сможет использовать одну защёлку, а ночью – несколько планок, повышающих безопасность пребывания на территории.
Электрозащёлки. Устройства срабатывают при подаче напряжения, когда фиксатор разблокируется. Защёлка открывается при повороте ручки. Применение незатейливой конструкции позволяет держать калитку в открытом виде.
Соленоидные. Здесь ригель сдвигается от воздействия магнитных полей. Запор приводится в действие только благодаря электротоку. Принудительно открыть калитку не удастся. Тем не менее, соленоидные устройства часто встречаются на секционных вратах с калитками.
Электроблокирующие приспособления работают следующим образом. В закрытом состоянии защёлка держится в пазу и фиксирует калитку. Но при открытии подается напряжение и происходит сброс пружинного фиксатора, после чего защёлка входит в корпус. Втягивается она воздействием магнитной карты/ ключа.

Схема работы замка

Выбирая электромеханический замок для калитки, изучите расположение корпуса приглянувшегося изделия. Производители выпускают конструкции для право- и левосторонних дверей.

Плюсы и минусы

Преимущества электромеханического замка перед другими запирающими устройствами очевидны. В пользу его приобретения говорят:

Долговечность.
Доступная стоимость.
Высокая степень защиты территории.
Возможность оснастки разных входных групп.
Возможность комбинации с более совершенными системами безопасности (домофон, видеодомофон).

И всё же замок электромеханический, доступный для оборудования калитки, не считается универсальным приспособлением. Недостатки при его изучении эксперты обнаружили такие:

Необходимость в постоянном электроподключении.
Возможные сбои при перепадах температур и уровня влажности.
Потребность в прикладывании серьезных усилий для разблокировки защёлки.
Возможность травм тела или порчи одежды выступающим из торца двери ригелем.

Как бы там ни было, уже многие хозяева установили на калитки электромеханические замки и оценили их работу. Более надежной защиты для частного подворья пока не придумано.

Комплектация

До начала монтажных работ необходимо проверить комплект замка на соответствие заявленных инструкцией деталей.

Комплектация электромеханического замка с видеодомофоном

Обычно в набор входят:

Замок.
Домофон.
Блок питания.
Вызывная панель.
Коробка к блоку питания.
Личинки и ключи.
Провода для подводки домофона.
Накладная панель для размещения вызывной панели.

Дополнительно в работе понадобятся блок питания, соединяющий замок и кабель. Сборка замка незатруднительна.

Как выбрать

При выборе замка электромеханического типа важно обращать внимание на условия, при которых возможна его работа. Калитки необходимо оснащать запорами, предназначенными для эксплуатации на улице. Такие изделия изготовлены из нержавеющих материалов и покрыты антикоррозионными составами. Им не страшны температурные перепады и любые атмосферные осадки.

Учитывая сочетание электрической и механической части в одном механизме, следует проверить, чтобы в комплекте с устройством шли ключи двух видов – электронный и механический. Отмычка первого типа имеет вид карты или пуговки. Вид второго ключа сходен с обычными ключами для замков. При возникновении перебоев с электропитанием хозяин может открыть калитку механическим ключом. По желанию можно поставить модель с электрической блокировкой – опция повышает уровень надежности приспособления.

Любой электромеханический запор независимо от типа конструкции и способа блокировки можно дополнить видеодомофоном. Одновременное использование двух устройств делает частную территорию максимально защищенной.

Установка замка на калитку своими руками

Идеально монтаж электромеханического замка на калитку могут выполнить профессиональные мастера. Но если хозяин не может вызвать их по какой-либо причине, за 2 часа он вполне справится с задачей собственными силами. Проще всего поставить на дверцу накладной замок. Врезные модели сложны в монтаже и требуют наличия опыта.

Рассмотрим процесс установки электромеханического замка накладного типа поэтапно.

Части замка прикладывают к дверной створке и раме и оценивают зазор, образовавшийся между устройством и ответной планкой. Расстояние должно составлять около 5 мм, но для воротной конструкции допустимо делать отступы и немного больше. Главное, чтобы длина защёлки обеспечивала полноценную фиксацию.
Разметку для крепежа делают, наложив основную часть запорной конструкции на дверное полотно.
Просверливают намеченные точки и крепят механизм к створке, используя саморезы.
Проделывают отверстие под цилиндр при помощи коронки.
В открытом виде основной механизм прикрепляют на полотно, ответную часть накладывают на раму калитки.
Проверяют работу всего устройства.
При необходимости устанавливают клавиатуру, считыватель ключей или карт.
К замку подводят кабель электропитания.
Зачищенные концы провода стыкуют с клеммами электрической части конструкции.
Тестируют устройство, подавая напряжение.
Проверяют функциональность замка путем открывания-закрывания.
Убедившись в нормальной работе приспособления, закрывают крышку.
При необходимости установки видеодомофона работы выполняют согласно приложенной инструкции. Монтируют аппарат по разметке на опорном столбе калитки или ворот, затем подводят кабель электропитания.
Каждый кабель защищают специальным корпусом, надевая его на провода по всей длине.

Врезные электромеханические замки монтируют подобно накладным. Но особенностью их установки является внутреннее расположение конструкции, т. е. она должна разместиться внутри калитки или двери. Подобный монтаж получится произвести только на створках с двойным полотном, что несвойственно для калиток (такие дверцы встречаются редко). Если же входная группа имеет двойное полотно, лучше оборудовать калитку именно врезным замком. Дополнительная защита продлит срок службы изделия.

Эксплуатация и уход

Электромеханическим замком, установленным на калитку, можно пользоваться по-разному:

Путём применения ключа.
Через подачу электрического импульса с домофона.
Нажатием механической кнопки на корпусе, если замок накладной.

Для поддержания работоспособности замка рекомендуется защитить его металлическим козырьком или кожухом – приспособление предотвратит попадание внутрь конструкции атмосферных осадков. В целях профилактики замок подлежит осмотру весной и осенью.

Схема подключения домофона с электромеханическим замком

Как подключить домофон самостоятельно?

Использование домофона обеспечивает не только удобство и комфорт жильцам квартиры или дома, в котором он установлен. Это устройство может стать залогом безопасности вашей семьи. О том, как подключить домофон, вы можете прочесть в этой статье.

Практическую схему подключения видеодомофона рассмотрим на примере наиболее распространённой двухканальной модели Commax DPV-4MTN. К его достоинствам можно отнести возможность подключить одновременно две вызывных панели.

Схема подключения двухканального домофона

Конструкция может содержать либо винтовые зажимы, либо, как в последних моделях – штекерные разъёмы. И в том, и в другом случае 4 контакта предполагают следующие подключения: аудиоканал #8211 к первому, питание #8211 ко второму и третьему, видеосигнал #8211 к четвёртому контакту. Обратите внимание на то, что такая модель допускает управление электрозамком.

На практике это выглядит так: посетитель жмёт кнопку на вызывной панели, вы его видите, переговариваете и нажатием на домофоне соответствующей кнопки открываете электрозамок. Такие домофоны часто устанавливают в многоквартирных домах, чтобы управлять электрозамком в двери подъезда или тамбура. Особой популярностью двухканальные домофоны пользуются среди хозяев частных домов, так как позволяют подключать сразу два электрозамка, например, на калитке и на входной двери непосредственно в дом. Если же вы вообще не планируете управление электромеханическими замками при помощи домофона, то оба провода в вызывной панели, предназначенные для этой цели, необходимо просто изолировать.

Схема подключения домофона с камерой

Наличие двух каналов в домофоне предполагает и другие вариации подключений. Например, вы можете подключить видеокамеру вместо второй вызывной панели. При этом подключается только видеоканал, общий и +12 V, а аудиоканал не используется. Согласно такой схеме подключения, нажав на кнопку домофона, вы сможете общаться с посетителем через трубку. При повторном нажатии кнопки, выбирается второй канал, и вы смотрите изображение.

Вполне допустим вариант вообще ничего не подключать ко второму каналу. В этом случае всё очень просто: посетитель воспользовался вызывной панелью, вы пообщались с ним и, нажав на необходимую кнопку, открыли замок и впустили гостя. Однако если вы предъявляете к домофону такие несложные требования, то лучше изначально приобретите простую одноканальную модель.

Бывают ситуации, в которых больше комфорта обеспечит параллельное подключение сразу двух домофонов. Как правило, такую схему подключения выбирают для себя владельцы частных двухэтажных домов, устанавливая по домофону на каждом этаже. Преимуществом такого выбора является возможность управлять обеими вызывными панелями с любого из домофонов. Неважно, на каком этаже вас застанет звонок посетителя. Вы в любом случае сможете переговорить с ним и поочерёдно открыть сначала электрозамок калитки, а после, когда гость нажмёт на кнопку вызывной панели у входа в дом, открыть и второй замок.

Подключение электромеханического замка с видеодомофоном

Видеодомофон с электромеханическим замком на калитку – это не столько система безопасности, которая предохранит ваш участок и дом от не прошеных гостей, сколько очень удобное устройство, позволяющее отпирать и запирать калитку не выходя из дома. Мало того, прежде чем отпереть ее вы имеете возможность посмотреть на того, кто к вам пришел, и принять решение, что делать.

Ведь согласитесь, очень много бывает случаев, когда в калитку звонят «продавцы пылесосов», сектанты, балующиеся дети, а с этой системой вы сможете отправить их восвояси, не выходя на улицу и не шагая через весь двор. Что нужно, чтобы обзавестись столь полезной «штуковиной»? Конечно, нужно приобрести необходимые комплектующие и правильно их подключить, о том, как это сделать мы и расскажем в рамках данной статьи.

Приобретаем блок электропитания и замок

Не во всех случаях есть возможность приобрести все элементы системы в комплекте. Во-первых, это очень часто довольно дорого. Во-вторых, покупая отдельно вызывную панель, монитор, блок питания, вы имеете возможность улучшить характеристики всей системы за счет варьирования отдельных ее элементов. Например, изучив сильные и слабые стороны электромеханических замков, вы можете купить лучший и применить его во взаимодействии с лучшей вызывной панелью, это же касается и других элементов. Собрать воедино и заставить работать электромеханический замок с вызывной панелью и монитором не так сложно, зато вы будете уверены, что система проработает долго, ведь все будет смонтировано на совесть.

Говоря о приобретении комплектующих системы, мы решили начать с блока питания, хотя на самом деле его лучше всего приобретать в последнюю очередь. Дело в том, что от бытовой электросети может, в лучшем случае, работать только монитор, а остальные элементы нужно подключать через блок питания. Так вот, если вы собираете систему сами из отдельно приобретаемых элементов, то нужно прежде рассчитать, какую нагрузку они выдают и уже под эту нагрузку с запасом покупать блок электропитания. Если установить блок питания наугад, без расчета нагрузки, то это может быть небезопасно как для системы, так и для всего дома. Кроме того, покупая блок питания, учитывайте в каких условиях он будет эксплуатироваться (температура, влажность, электромагнитное излучение).

Подключение видеодомофона своими руками невозможно без подбора хорошего электромеханического замка на калитку. Специалисты советуют не зацикливаться на надежности запирающего устройства от взлома, ведь калитку вряд ли кто-то будет взламывать. В этом случае злоумышленнику куда проще перелезть через забор, не тратя драгоценное время на возню с замком. Лучше всего при покупке электромеханического замка обратить внимание:

на надежность механизма в тяжелых уличных условиях эксплуатации
на возможность отпереть его механическим способом обычным ключом
на возможность вариативного подключения его к различным устройствам.

Если замок выдерживает низкие температуры, при необходимости открывается обычным ключом и его можно подключить к разнообразным устройствам, то это запирающее устройство считается подходящим для ваших целей, его можно приобретать. Конечно, в индивидуальных случаях нужно подумать еще и о конструкции электромеханического замка. Если для вашей калитки лучше использовать накладной замок или наоборот врезной замок, то вы учитываете еще и этот нюанс. О разновидностях электромеханических замков вы можете почитать в других статьях нашего сайта.

Выбираем монитор и панель вызова

К выбору монитора и панели вызова нужно подойти особенно скрупулезно, ведь от качества их работы будет зависеть целесообразность использования всей системы. Монитор с трубкой предназначен для демонстрации происходящего у вас перед калиткой, а трубка позволяет слышать и вести разговор с теми, кто у этой калитки стоит. В зависимости от стоимости и конструкции монитора на нем кроме кнопки открытия замка и управления камерой, могут быть:

кнопки записи изображения
кнопки позволяющие программировать камеру
включать подсветку пространства перед калиткой и прочее.

Дорогие мониторы способны осуществлять работу в связке с несколькими замками и панелями вызова, это очень удобно, если на территории большой усадьбы имеется несколько входов. Если вы приобретаете дорогой монитор, то не следует экономить и на панели вызова. Мощный динамик, подвижная камера с высоким разрешением и мощный корпус, защищающий устройство и от ударов, и от негативных воздействий окружающей среды, все это должно иметь место в хорошей вызывной панели. Также к качественным вызывным панелям можно подключать подсветку, мощный дополнительный динамик, который кроме всего прочего служит для отпугивания собак и коров, пожелавших подойти и «заминировать» пространство перед калиткой.

Подбираем инструменты и комплектующие – готовимся к монтажу системы

После того как основные компоненты системы подобраны и приобретены, можно приступать к подбору инструментов и проводить электрические коммуникации. Львиную долю этих коммуникаций составляют провода, которые и соединяют все элементы системы, обеспечивая ее работу. Проводка должна быть качественной с достаточным сечением и минимальным количеством соединительных элементов. Чтобы не ошибиться используйте разноцветную проводку, например желтый провод – для видео, синий – для звука, ну а красный – питание замка. Следует также позаботиться о безопасности электропроводки и предохранении ее от неблагоприятных воздействий окружающей среды.

Для монтажных работ нам также потребуется нехитрый инструмент. В принципе у хорошего хозяина в кладовой любой из этих инструментов легко можно обнаружить, поэтому проблем здесь не будет.

Бокорезы и плоскогубцы
плоские и крестообразные отвертки разных размеров
паяльник с припоем
электродрель и сверла
вольтметр или мультиметр.

Подключаем электромеханическое запирающее устройство с видеодомофоном

После того как нам удалось собрать все необходимое, можно приступать к работе. Подключение домофона своими руками схематично выглядит следующим образом.

Монтируем вызывную панель непосредственно возле входа в калитку. Специалисты не рекомендуют устанавливать панель вызова на подвижные части калитки. Поскольку постоянное движение дверного полотна и вибрации, вызываемые открытием и закрытием двери, могут повредить устройство.
К вызывной панели необходимо подключить замок согласно указанной схеме.
Электромеханический замок нельзя запитать напрямую от бытовой электросети, поэтому подключаем его через блок питания 12 вольт.
Далее подключаем с помощью трех проводов монитор к вызывной панели. Первый провод – видео, второй – аудио, третий – питание.
Система должна запитываться так: монитор подключается напрямую к бытовой электросети. К ней же подключается и блок питания для замка и вызывной панели, вот собственно и все.

Несколько советов по ходу монтажа

В заключение хотелось бы отметить, что в сети Интернет немало информации о том, как подключить домофон самостоятельно. Читая данные статьи, возникает впечатление, что произвести монтаж подобной системы легко и просто. Однако, как и в любой работе при производстве монтажа каждого элемента существуют нюансы. Бывалые мастера дают нам ряд добрых советов на этот счет, давайте их рассмотрим.

Не затягивайте винты вызывной панели до того как были осуществлены все настройки, не делайте двойную работу.
Соединяйте панель вызова с электромеханическим замком двужильным кабелем.
Не прокладывайте электропроводку вблизи мощных силовых кабелей, электроприборов рассчитанных на высокое напряжение и прочего. Это может создать проблемы в работе электронных приборов.
В процессе работы строго следуйте инструкции, если возникла необходимость отступить от нее, посоветуйтесь со специалистами.

Установка и схема подключения электромеханического замка

Монтаж запирающего устройства даже самого простого требует навыков работы с инструментом. Если у вас в этом вопросе затруднений не возникает, то установка электромеханического замка для вас вполне доступна.

Да и подключение его к видеодомофону особых проблем не вызовет, так что можете смело приниматься за дело.

Если же вы сомневаетесь в собственных силах, то можете обратиться к специалистам. Сегодня компании, оказывающие такого рода услуги, есть в каждом населенном пункте. В своей статье мы дадим необходимые рекомендации для тех, кто решил выполнить монтаж самостоятельно.

Особенности электрозамков

Что представляет собой такое запирающее устройство? Это одна из разновидностей электрического замка. Его принцип действия основан на механическом воздействии на запирающий механизм, которое создается соленоидом или миниатюрным электродвигателем.

К преимуществам этой модели относятся ее уникальные характеристики.

Ведь в ней соединены в одно целое лучшие качества традиционных замков и высокий уровень комфортности. В конструктивном плане он отличается от классического тем, что может управляться как пластиковой картой или дистанционным брелоком, так и классическим ключом.

Внешне такие замки схожи с классическими врезными и накладными моделями. Единственным отличием является наличие запорных элементов, оснащенных электрическим устройством, в которое входят ригели и соленоид.

Смотрим видео, принцип работы и устройство:

Установка замка во многом повторяет монтаж обычных моделей. Но запирание двери обеспечивается запорным ригелем, подключенным к электроприводу. Следовательно, к замку подходят провода от устройства управления.

Переходим к монтажным работам

Монтаж электромеханического замка может занимать от 40 минут до нескольких часов и зависит от наличия у вас необходимого опыта, а также от типа замка.

Накладные устройства более просты в установке, а врезные несколько сложнее. Но если вы имеете опыт общения с дрелью и болгаркой, то особых проблем у вас не возникнет.

Для установки замка вам потребуется:
Купить запирающий механизм
Подготовить дрель или перфоратор
Нанести разметку.

Обычно монтаж устройства выполняют на Т-образный уголок, который соединяет профиль и раму. Для этого необходимо заранее отметить места, где будут выполняться отверстия под крепление и размещение личины.

Данный этап самый ответственный. От того насколько точно и аккуратно будут выполнены эти работы зависит дальнейшее выполнение установки. После того как нанесена разметка, выполняют отверстия с резьбой под винты.

В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания. Аналогичная работа должна быть выполнена и с противоположной стороны двери в месте соединения профиля и рамы.

Смотрим видео, производим установку:

Кабель подводится к ближайшей монтажной коробке, на ней же устанавливают считыватель и блок вызова. Если имеются места, где происходит перегиб провода, в них он помещается в металлическую или пластиковую трубу. Для увеличения срока службы провода могут быть помещены в кабель-каналы. Особенно актуально это для электромеханических замков на калитке .

Ответную часть располагают в соответствии со спецификой конструкции дверной рамы. Она может быть выполнена двумя способами:

Размещением под ответной частью металлической пластины
Вырезанием необходимого проема болгаркой в дверной раме.

Мы рассмотрели общую схему установки накладного электромеханического замка. Но могут быть и другие варианты монтажа, например, на металлическую дверь. Своя схема и у врезных моделей.

Подключение замка к домофону

Если вы решили выполнить монтаж запирающего устройства в комплексе с системой контроля доступа, то можете воспользоваться одной из стандартных схем, выбрав наиболее простую. В ней установка видеодомофона выполняется стандартным способом, а для подключения к нему запирающего устройства понадобиться второй кабель.

Принцип сборки схемы монтажа и подключения электромеханического замка следующий. Сначала устанавливают монитор и блок питания, который будет подавать напряжение на запирающее устройство. От домофона кабель подводится к панели, а от аккумулятора к замку. Однако последнее подключение выполняется с петлей к задней части вызывного устройства.

Один из питающих кабелей размыкается контактом управления панели, второй – остается свободным. При таком подключении получается, что по нажатию кнопки, осуществляется управление запирающим устройством. С видеомонитора поступает импульс на вызывное устройство. Оно в свою очередь замыкает внутреннее реле и на замок подается напряжение – он открывается.

Смотрим видеообзор, подключение к видеодомофону:

Также возможно использование схемы подключения с контроллером. В этом случае открывание замка можно будет выполнять при помощи магнитного ключа или специальной карточки. Это устройство содержит в памяти коды ключей и управляет работой запирающего механизма.

Основные требования к установке

Если вы решили сами выполнить все монтажные работы, то должны учитывать следующие моменты, которые могут возникнуть в процессе подключения электромеханического замка к видеодомофону. Важно выполнить все замеры правильно. Если в них буду допущены ошибки, то ответная часть может оказаться на большом расстоянии от основной, что будет мешать нормальному функционированию механизма.

Устанавливая оборудование, плотно затягивайте все винты. Это выполняется потому, что при ударах двери они могут расслабляться. Если они будут затянуты слабо, то со временем придется проводить монтаж по новой.

Выполнив установочные работы не пожалейте времени на тестирование замка. В случае его нестабильного функционирования и периодическом заклинивании стоит демонтировать оборудование и выполнить установку заново, строго соблюдая все требования производителя.

Если вы уверены, что все сделано правильно, а замок по-прежнему не работает, то придется обратиться к услугам специалистов. Это поможет сэкономить время и добиться положительного результата.

Выбор элементов – советы специалистов

Расположение оборудования зависит от специфики здания. Если вы решили использовать домофон и электромеханический замок в собственном доме, то можете использовать систему, в которую входит 2 и более панелей, позволяющих управлять одновременно с различных комнат.

Смотрим видео, совместная работа замка и домофона:

Монитор обычно располагают у входной двери, но допускается его установка в кабинете или гостиной. Назначение монитора – это связь и дистанционное управление запирающим устройством.

Вызывную панель устанавливают рядом с входной дверью. Она может быть с видеокамерой или без нее. Электромеханический замок для видеодомофона и домофона вы можете выбрать любой модели. Блок питания определяется в зависимости от системы и ее составных частей. Соединительные провода – специалисты рекомендуют применять комбинированный ШСМ, предназначенный для таких систем. Все соединения при монтаже следует пропаять и заизолировать. Это поможет добиться эффективной работы оборудования при любых условиях.

Покупая провода обязательно учитывают на каком расстоянии друг от друга находятся панель и монитор. Если оно менее 30 м, то подходит выше указанный материал. Для систем с большей протяженностью специалисты рекомендую выбирать коаксиальный кабель для передачи сигнала с камеры, для остальных соединений – в экранированной оплетке. Сечение для питающего кабеля должно быть более 0, 75 мм² и марка ШВВП.

Заключение

Принцип подключения видеодомофона в комплексе с электромеханическим замком своими руками был изложен в нашей статье. Как видите в нем нет ничего сложного и при наличии желания каждый сможет справиться с этой задачей.

Источники: http://postroy-sam.com/kak-podklyuchit-domofon.html, http://ozamkah.ru/podklyuchenie-elektromexanicheskogo-zamka-s-videodomofonom, http://moysignal.ru/sistemy-kontrolya-dostupa/ustanovka-i-skhema-podklyucheniya-ehlektromekhanicheskogo-zamka.html

Комментариев пока нет!

Источники: http://nabludau.ru/videodomofon-na-kalitku-ustanovka-podbor-i-harakteristika-vneshnih-elementov/, http://zaborlike.ru/vorota/furnitura/ehlektromekhanicheskij-zamok-dlya-kalitki.html, http://restart24.ru/jelektirika/shema-podkljuchenija-domofona-s-2.html

zabor-pro.ru

Установка видеодомофона на калитку частного дома – схема и монтаж

Для тех, кто живет в собственном доме, вполне понятна ситуация, когда кто-то пришел и стучится в калитку, а понять, кто именно – не представляется возможным. Или другая ситуация – пришли долгожданные гости, а выйти открыть калитку довольно затруднительно. В такой ситуации на помощь домовладельцам и приходит видеодомофон на калитку. Применение домофона способно обеспечить не только высокий уровень безопасности жильцов, но и надлежащий уровень комфорта, а в случае опасности – определенное время противостоять злоумышленникам (скажем, до момента приезда милиции).

Оборудование для установки

Все современные модели домофонов комплектуются двумя блоками: блоком для установки внутри помещения и блоком для установки снаружи, т.е. для монтажа на калитку: видеодомофон с замком на калитку содержит в себе вызывную панель, с размещенной на ней микрофоном и видеокамерой. Кроме этого, в ряде моделей может быть предусмотрена возможность подключения дополнительной камеры или дополнительной (второй) вызывной панели.

Камера

В зависимости от модели домофона, последний может комплектоваться как черно-белыми, так и цветными видеокамерами. Особое внимание следует обратить на количество видеокамер, которые можно подключить к домофону. Как правило, подключаемых камер две: одна располагается непосредственно на вызывной панели, а вторая устанавливается произвольно. Устанавливать ее следует таким образом, чтобы при переключении на нее была возможность выявить злоумышленника.

Т. е. такая камера должна показывать вызывную панель и находящихся рядом с ней людей, а наиболее оптимально ее устанавливать на уличном столбе (например, линии электропередач).

Вызывная панель

Вызывная панель представляет собой не что иное, как двухстороннее переговорное устройство. Она снабжена кнопкой вызова, микрофоном и видеокамерой с достаточно широким углом обзора. Подходя к калитке, гость нажимает на кнопку вызова на панели, а на внутреннем блоки раздается звуковой сигнал вызова и одновременно происходит запуск трансляции изображения с видеокамеры вызывной панели. При этом, хозяин дома имеет возможность поднять трубку домофона и дистанционно переговорить с гостем, а так же может одним нажатием кнопки на внутреннем блоке отпереть электромеханический замок на калитке. В случае отсутствия желания вести переговоры – достаточно нажать на соответствующую кнопку домофона и экран погаснет.

Замок

Вызывная панель предусматривает возможность подключения электромеханического замка, управление которым осуществляется при помощи нажатия кнопки на внутреннем блоке домофона.

Работа замка может быть организована двумя способами:

запор калитки при помощи замка магнитного типа;
запор калитки при помощи замка электромеханического типа.

В зависимости от конструктивных особенностей калитки, монтаж того или иного типа замка будет иметь свои преимущества и недостатки, однако, все же установка электромеханического замка является более предпочтительной для частного сектора, нежели электромагнитного. В случае длительного отсутствия электроэнергии механический замок будет возможно открывать и закрывать при помощи обыкновенного ключа (думаем, понятно, что от электромагнитного замка в таком случае проку будет очень мало).

Особенности подключения, установки

Устанавливая видеодомофон на калитку частного дома, следует помнить следующие нюансы. В первую очередь, необходимо определится с уровнем расположения вызывной панели, так как от этого в дальнейшем будет зависеть угол обзора видеокамеры и комфорт использования домофона в целом. При ее установке можно следовать прилагаемой инструкции, а можно попросить напарника и экспериментальным путем определить место и уровень ее размещения.

Вторым важным моментом является установка и коммутация замка, а так же монтаж электрической части. Последнюю рекомендуется монтировать подземным или максимально скрытым способом, тщательно скрывая все провода, для того, чтобы не дать возможности нарушить коммуникацию злоумышленнику. Подземную прокладку электропроводов рекомендуется производить в защитном кожухе для предотвращения отсыревания и повреждения (отличным вариантом такого кожуха будет металлопластиковая труба). Внутренняя панель устанавливается внутри помещения, как правило – ближе к выходу, ориентировочно на уровне глаз хозяев.

Что выбрать!
Узнайте какую фирму видеонаблюдения лучше выбрать из представленного материала. Помимо этого, для организации наблюдения лучше использовать готовые комплекты — http://videokontroldoma.ru/komplekty-ip-videonablyudeniya-dlya-ulicy/ — здесь вы узнаете как их подобрать.

Возможности и преимущества

Установка домофона на калитку позволяет обезопасить жильцов от нежданных гостей. Дополнительные функции, предусмотренные в электронном блоке устройства, позволяют скрыто посмотреть на лица гостей, а использование дополнительных блоков памяти для домофонов позволят узнать хозяевам кто приходил к ним в момент их отсутствия.

videokontroldoma.ru

Домофон на калитку – особенности установки и порядок действий

Прочная дверь и надежный замок не всегда могут гарантировать безопасность частному домовладению. Бывают случаи, когда хозяин жилища самостоятельно впускает в дом преступника, открывая двери незнакомцу. Чтобы такого инцидента не произошло, нужно заранее позаботиться о подключении домофона с электромеханическим замком на калитку. Это устройство поможет обезопасить частные и загородные дома, так как оно имеет специфические функции.

Управление электромеханическим замком осуществляется удаленно. Через видеодомофон, хозяин может общаться с посетителем, не открывая при этом двери, а также зафиксировать незнакомца на видеорегистратор, которым оснащен прибор.

Домофон на калитку

Как самостоятельно установить домофон?

Чтобы установить домофон на калитку, можно обратиться к профессионалам, вызвав мастера на дом. Но, если есть желание сэкономить на монтаже, можно попытаться сделать все самостоятельно. А начинать весь процесс нужно с подготовительной части, тщательно продумав план, где и что будет располагаться. Чтобы подключить домофон на калитку, необходимо приобрести кабель на 5-6 жил. Количество провода рассчитываем исходя из плана. Для налаживания видеосигнала необходим коаксиальный кабель.

Для установки домофона на калитку потребуются также такие инструменты:

средства для герметизации;
саморезы, чтобы закрепить сам домофон;
шуруповерт, для закручивания саморезов;
специальные инструменты, необходимые для прокладки кабеля.

Наружный блок

Этот прибор устанавливается на улице, поэтому при выборе устройства, нужно уточнить его характеристики. Уличная панель для вызова должна выдерживать большой температурный диапазон и иметь влагонепроницаемый корпус.

Заднюю крышку корпуса крепят на калитку либо на опорный столб возле ворот. Предварительно в ней нужно сделать несколько отверстий для кабеля и саморезов.

Поставить наружный блок на калитку более проблематично. Это связано с тем, что из-за высокой подвижности конструкции, может произойти обрыв кабеля, поэтому специалисты рекомендуют устанавливать домофон на столб возле ворот. Провод заводится внутрь для подключения к общей системе. Далее в задней крышке крепится сам блок.

Немного сложнее производить монтаж, если к системе нужно подсоединить магнитный электрозамок и видеокамеру. Тогда в коробке будет необходимо разместить два многожильных кабеля (один для наружного блока, а второй для электромеханического замка) и 3 коаксиальных провода, для обеспечения наружного наблюдения. Кабель для видиосигнала проходит транзитом, поэтому некоторые мастера кидают его напрямую к видеокамере, в обход коробки наружной панели домофона. Подключается он непосредственно к внутренней панели.

Как подключается домофон?

Прокладка кабеля

Этот этап не составит особой сложности. Он представляет собой прокладку многожильного провода, который соединяет внутридомовую и уличную панель домофона, а также силового кабеля, который подает напряжение к устройству. Провода можно уложить под землей, тщательно их заизолировав. Есть и другой способ – пропустить их по верху, применив натяжной трос. Провод нужно уложить в гофру либо металлорукав, так можно воспрепятствовать его повреждению.

Особое внимание нужно уделить выбору кабеля. Покупать нужно многожильный провод, с сечением каждой жилы – 0,7 квадрата.

Внутренний блок

Производить монтаж внутренней панели намного легче, чем наружной, так как она не нуждается в скрытой установке. Эта часть комплекта домофона, выглядит как видеотелефон. Его нужно закрепить на стене помещения, в том месте, которое было определено заранее. Внутренняя панель имеет две составляющие: блок питания и видеотелефон. Иногда такие системы оснащают дополнительным аккумулятором. Тонкий кабель, рассчитанный на напряжение в 12В.

Коммутация проводки

Самым сложным вопросом в установке домофона является подключение кабеля. Многие люди, боясь сделать что-то неправильно, отказываются от самостоятельного выполнения такой работы и прибегают к помощи специалистов. На самом деле, не так все страшно как кажется, ведь каждый производитель прилагает к устройству подробную инструкцию, в которой имеются все необходимые схемы подключения.

Каждая клемма имеет свое назначение, поэтому подключая кабель, нужно внимательно следить к какой из них подсоединяется тот или иной провод. Все делать нужно поочередно. Сначала подсоединяется один провод (например, красного цвета) к соответствующей клемме на внутренней, а затем на наружной панели устройства. Затем приступают ко второму. И так до тех пор, пока все провода не будут надежно закреплены. После подключения нужно проверить работоспособность домофона.

Подключение замка

Электромеханические замки, чаще используют для жилищ расположенных в частном секторе и в загородных районах. Таким образом, можно обезопасить дом от несанкционированного вторжения на частную собственность.

Электромеханический замок с домофоном на калитку установить сложнее. В этом случае может потребоваться помощь более опытного человека. На фото расположенном ниже, представлена схема подключения домофона с замком.

Подключение домофона с электромеханическим замком

Если хозяин дома, хоть немного разбирается в электрике, он с легкостью сможет подключить это устройство без чьей-либо помощи.

От панели расположенной в доме, прокладывают дополнительный провод. Если требуется установка еще одной камеры, тогда нужно проложить 2 кабеля (3-х для видеонаблюдения и 4-х жильный – для замка) или же использовать многожильный провод. Во втором случае при подключении придется ориентироваться на цвета. Соединение осуществляют по схеме.

Схема подключения

Видеоприемник и панель вызова, обязательно подключается к электрической сети, только через специальный блок питания, который понижает силу тока. Если подсоединить устройство напрямую – оно перегорит.

Оценивание работоспособности устройства

Когда установка домофона произведена, нужно проверить, как он работает. Выполняется это следующим образом:

Проверяется наличие связи между панелью вызова и трубки аппарата. Для этого необходимо совершить дозвон.
Оценивается качество изображения и звука, передаваемого устройством.
Проверяется, как работает замок дистанционно.
Определить открывается ли калитка с помощью ключа.

Потратив немного времени и приложив усилия, можно самостоятельно обеспечить безопасность своего дома.

Вконтакте

Facebook

Twitter

Google+

abgate.ru

Видеодомофон беспроводной для частного дома

Главным достоинством беспроводного видеодомофона для частного дома является отсутствие кабелей. Если в проводном устройстве вызывная панель и трубка жестко закреплены, то в беспроводном варианте трубка может перемещаться по всему дому. Более того, при необходимости видеокамера также может быть перенесена на любой другой участок. Провода при укладке необходимо скрывать и защищать от повреждений. Беспроводные устройства таких недостатков лишены.

Описание беспроводного видеодомофона для частного дома

Как и проводное устройство беспроводной видеодомофон состоит из двух рабочих модулей: вызывной и приемной части. Сигнал вызывной панели передается на радиочастоте 2,4 ГГц и дублируется звуком. Радиус приема видеоканала при этом составляет от 50 до 300 м, что более чем достаточно для загородного участка или коттеджа.

Вызывной модуль включает в себя:

видеокамеру – характеристики ее у разных моделей заметно отличаются;
подсветку – достаточной считается подсветка, обеспечивающая нормальную работу камеры в диапазоне 2 м;
микрофон;
кнопки вызова.

Какова цена готового комплекта видеонаблюдения для частного дома, указано в статье.
Как устанавливается и работает видеонаблюдение для дачи через 3g модем, указано в статье.
Какова цена беспроводной уличной камеры видеонаблюдения, указано здесь: https://2gazon.ru/save/videonablyudenie/kamera-besprovodnaya-mini-ulichnaya.html

Устройство монтируют на наружной части калитки, ворот, ограждения или стены, если видеодомофон устанавливается в подъезде. Запитывается панель от сети с напряжением в 220 В, но может работать и автономно в течение 100 часов: на такой срок рассчитаны аккумуляторные батарейки.

В регионах северных лучше использовать видеодомофоны с кнопочным управлением. Сенсорные панели более чувствительны к перепадам температуры и на прикосновение холодных пальцев могут попросту не среагировать.

Приемная часть выполняется в двух вариантах:

стационарная – устройство хенд-фри. Панель традиционно закрепляется на стене или устанавливается на столе. Для пользования нет нужды удерживать ее в руках;
мобильная – имеет вид видеотрубки, запитывается от зарядного устройства, работает на аккумуляторных батарейках в автономном режиме. Трубку всегда можно держать под рукой, а во время разговора реплики гостя не будут беспокоить других домочадцев.

На приемной части располагается экран с размерами от 3,5 до 10 дюймов и кнопки управления.

Стоит отметить, что расстояние между приемной и вызывной частью, указываемое в паспорте – это дистанция без значительных препятствий. Под последними подразумевается, например, железобетонная конструкция, значительно затрудняющая прохождение сигнала. Немаловажной особенностью является наличие карты памяти или USB- порта для накопителя. Эта функция позволяет создавать снимки или видео посетителей и накапливать эти данные для создания собственной базы.

Какова цена комплекта видеонаблюдения с 4 камерами, указано в статье.
Сколько стоит и как устанавливается беспроводные системы видеонаблюдения для дачи, указано в статье.
Как выглядит видеорегистратор для камер видеонаблюдения, можно увидеть здесь: https://2gazon.ru/save/videonablyudenie/videoregistrator-dlya-kamer-naruzhnogo-nablyudeniya.html

Кроме того, объемная карта памяти позволяет делать записи и в отсутствие хозяев: в этом случае видеодомофон должен включать еще и датчик движения.

Виды домофонов без проводов для домов и коттеджей

Модели видеодомофона выпускаются в соответствии с массой требований. Поэтому и классификаций устройств существует множество. Основное деление по типу монтажа.

Встраиваемые влагозащищенные для калитки и забора

Речь о вызываемой части. Для монтажа встраиваемого прибора в стене, заборе или калитке должна быть сформирована ниша, в которую закрепляют монтажную коробку, а уже в нее устанавливают блок. Плюс – более высокая безопасность, снять такое устройство довольно сложно. Тем более, что такое приспособление должно быть влагозащищенным;

Накладной

Закрепляется непосредственно на поверхности стены, ворот, опорного столба. Монтаж такой модели намного проще.

По характеристикам монитора:

черно-белый – что, кстати, не говорит о низком качестве аппарата и мало сказывается на цене;
цветной – передает близкое к оригиналу изображение.

Стандартное разрешение видеокамеры в аппарате 0,3 Mn. Угол обзора, как правило, составляет 55–75 градусов. Однако для уличных домофонов, где широкий угол обзора крайне важен, рекомендуется выбирать модели с углом обзор не менее 100 градусов.

Беспроводные видеодомофоны могут работать с запирающими устройствами, но только те из моделей, которые такую опцию предоставляют. Безусловным удобством является возможность управлять открыванием двери или ворот на расстоянии, не используя пульт или ручной механизм управления.

Рекомендуем также материал про gsm сигнализацию для дачи.

Прибор подсоединяют к следующим типам замков:

Приемная панель в этом случае оснащается дополнительной кнопкой открывания. Жильцы загородного дома для открывания используют магнитные ключи, цифровой код, биометрические данные и так далее.

Беспроводной видеодомофон может иметь и другие дополнительные функции:

ИК-подсветка – позволяет видеть посетителя даже в полной темноте;
датчик движения – устройство монтируется на высоте 2,5–3 м. При регистрации движения видеодомофон автоматически фиксирует посетителя, даже если последний так и не осуществляет вызов;
модели с подключением к Интернет или Wi-Fi позволяют владельцу просматривать записи домофона в режиме он-лайн;
аппараты выпускаются с разным количеством каналов, поэтому есть варианты, когда домофон обслуживает две видеотрубки: сигнал принимают оба устройства одновременно, но после ответа с одной трубки, вторая отключается. А есть модели, где возможен перевод изображения на компьютер или телевизор с функцией «окна».

Установка

Монтаж устройства без проводов исключительно прост.

Возле входной калитки или ворот монтируют вызывную панель. Как правило, в комплект входят крепежные анкера.
Прибор подключают к сети напряжением в 220 В.
Проверяют работу трубки: слышимость, качество изображения, возможность сделать снимок и видеозапись.

Видео про уличные видеодомофоны

На видео – видеодомофон беспроводной для частного дома:

К устройству можно подключить как обычный электрозамок – в этом случае понадобится кабель, соединяющий вызывную панель и запирающий механизм. Также может быть установлен беспроводной электрозамок на аккумуляторах.

Производители и цены

Изделия такого рода рекомендуется выбирать среди известных марок: оборудование это достаточно сложное, и в случае повреждений или неадекватной работы ремонт потребует значительных затрат.

К одной из самых известных компаний на российском рынке относится Falcon Eye. Производитель выпускает домофоны любой категории, беспроводные в том числе. В зависимости от функционала цена изделий колеблется от 6500 до 12 000 р.
Sititek представляет беспроводные модели, отличающиеся большим экраном и весьма изысканным оформлением в стиле хай-тек. Большинство моделей оснащаются датчиками движения, дальность связи между модулями может достигать 300 м. Цена видеодомофонов выше – не менее 17 тыс. р.
Прекрасной репутацией пользуется компания Eplutus. Модели с очень разным наполнением предлагаются по вполне демократичной цене 8–10 тыс. р.
Intercom предлагает большое количество разнообразных решений. Функционал влияет на стоимость: так, модель с экраном в 2,4 дюйма и ИК-подсветкой стоит 7600 р, а вариант с антивандальной вызывной панелью и дополнительным реле для управления воротами обойдется в 13600 р.

Отзывы

Александр, 34 года, Санкт-Петербург: «Искал специально вариант wi-fi. Модель Falcon Eye FE-35WI нашел по запросу, устанавливал аппарат сам. Управление действительно простое, качество изображения прекрасное, можно проводить и фото- и видеосъемку. А вот передача звука крайне низкая. В квартире голос хорошо слышен, а звуки, передаваемые вызывной панелью, и голосом трудно назвать. Очень расстраивает этот недостаток».
Марина, 35 лет, Уфа: «У нас стоял Commax черно-белый еще. В конце концов, попросту поломался. Решили заменить на что-то современное, а беспроводной выбрали ради нестационарной приемной панели. Установили Intercom. Нормально работает, единственное, что заряда батареек на самом деле на 100 часов ну никак не хватает».
Алек, 27 лет, Москва: «Искал домофон с экраном не менее 3 дюймов. Нашел Falcon Eye беспроводной. То, что панель можно унести в комнату – удобно, а то, что звук слабый – совсем неудобно. Аккумуляторы держат около 3 суток. Цена адекватная».
Сергей, 31 год, Архангельск: «Выбрал беспроводной Sititek в магазине. Цветной, экран 3,5 дюйма. Удобно, что не нужно ко входу таскаться на каждый звонок. Снимки делает, видео тоже».

Беспроводной видеодомофон – относительно новая продукция на российском рынке. Удобство монтажа и использования делает устройство весьма перспективным, а последние модели с подключением к интернету или Wi-Fi уже пользуются заслуженным вниманием. Читайте также про сигнализацию для дома.

2gazon.ru

Преимущества установки домофона на калитку, виды механизмов, как выбрать домофон, что входит в комплект

Крепкая дверь с надежным замком – это еще не полная гарантия безопасности собственного дома. Бывает, что хозяин сам пускает злоумышленника, открывая ему вход. Для предотвращения подобных случаев рекомендуется заранее подумать о домофоне у калитки. Устройство надежно обезопасит и частные, и загородные владения благодаря функциям. Электромеханической системой можно управлять удаленно. Благодаря видеодомофону хозяин видит и разговаривает с гостем, может зафиксировать незнакомца на встроенную камеру.

Домофон на калитку

Назначение и использование

Домофоны могут устанавливаться на любые постройки. Их работа основывается на функционировании ригеля – это запирающий элемент.

Система открывается посредством напряжения – фиксатор сбрасывает пружины, открывая запор. Замок срабатывает сразу же при полном закрытии двери.

Выбор домофона с функцией видео

При выборе рекомендуется приобретать комплекты, куда входит главный блок, вызывная панель. Но также вполне допускается покупка каждого элемента отдельно. При отдельной сборке лучше выбирать вызывную панель самого высокого качества. Именно она располагается с наружной стороны, доступна для посторонних, поэтому требуется максимальная надежность.

Корпус изготавливается из крепкого сплава по специальным антивандальным технологиям. В паспорте к изделию обязательно указывается код стандарта защиты – IP. Он состоит из двух цифр: первая – защита от пыли, вторая – влагозащита. Для наружных панелей уровень не меньше 55.

Изделие с функцией видео

Степень защищенности от повреждения – это IK – от 1 до 10. Норма примерно 5-7.

У встроенной камеры есть параметры разрешения, чувствительности, есть угол обзора. Ее встраивают в панель вызовов. Обычно применяются цветные камеры с такими параметрами:

матрица 0,3-1,0 Мп;
угол 70-90 градусов;
подсветка с инфракрасными лучами дальностью от 1 м.

У дорогостоящих панелей самые высокие параметры. Панель на калитку с замком должна оснащаться функцией подключения второй камеры. Отдавать предпочтение лучше электромеханическим системам, а не магнитным. Видеодомофон с электромеханическим замком – надежнее. При пропадании сети магнитный замок отключится, дверь остается открытой.

Подсветка камеры в темное время оснащена несколькими светодиодами под ударопрочным стеклом. Они равномерно освещают на расстоянии больше 50 см от калитки.

Состав комплекта

Традиционно домофон на ворота для частного дома включает такие компдектующие:

домофон;
блок;
панель вызовов;
замок, ключи;
накладная панель;
коробка под блок;
провода;
инструкция по установке домофона, эксплуатации.

При наличии всех составляющих ставят защиту на калитку без камеры или с камерой самостоятельно, не прилагая особых усилий. Достаточно строго следовать шагам в инструкции, иначе можно совершить непоправимые ошибки. Замок можно открыть ключами или кнопкой изнутри.

Комплектация

К внешним устройствам относятся:

панель для вызовов;
электромеханический замок;
камера.

Иногда подключаются дополнительные элементы, которые отсутствуют в стандартном комплекте, Это:

осветительные приборы;
автоматическое открывание.

Контуры управления дополнительных элементов заводятся на видеодомофон с соответствующими интерфейсами. К любым устройствам с наружной части предъявляются серьезные требования по защите. В первую очередь широкий диапазон выдерживаемо температуры, в особенности нижних границ. Еще один не менее важный критерий – перенесение влаги, прочность и присутствие антивандальной защиты.

Камера

В соответствии с моделью домофон на калитку с камерой комплектуется черно-белой или цветной. Внимание уделяется числу камер. Обычно их две: первая на панели вызовов, вторая – располагается по желанию владельцев. Монтируют ее так, чтобы в случае переключения картинки можно было точно определить злоумышленника. Получается, что вторую камеру следует направлять на вызывную панель и находящихся рядом людей. Удобнее всего повесить ее на столбе.

Панель вызовов

Панели укомплектованы:

камерой;
динамиками;
микрофоном;
инфракрасной подсветкой для съемки в ночное время;
кнопкой вызова.

Иногда в комплекте есть накладки на углы, помогающие корректировать угол обзора у камеры. Практически все новые модели имеют контроллер управления электромеханическим замком.

Панель вызовов

У контактной шины 7 подключений:

красное – питание 12В;
белый – для аудио;
желтый – видео;
черный – заземление;
красно-белый – питание видеокамер;
коричневый – контакт реле на NO;
синий – контакт на механизм NC.

Есть разные способы подключения вызывной панели с видео. Выбор конкретного зависит от числа, расположения шин на модуле управления, от возможностей применения дополнительного оборудования для записи.

Запор

Электромеханический замок подключается к панели. Управляется он посредством кнопки, расположенной на блоке изнутри входа.

Функционирование замка организуется двумя методами:

магнитным замком;
электромеханическим замком.

Монтаж зависит от конструктивных особенностей калитки. Каждый вид характеризуется своими преимуществами и недостатками. Предпочтительнее монтировать электромеханические, а не магнитные типа в частных домах. Если долгое время нет электричества, механические модели можно открывать и закрывать простым ключом, а вот дверь с магнитным механизмом останется открытой.

Как провести монтаж самостоятельно

Чтобы разобраться, как правильно установить на калитку или ворота домофон, нужно сначала вызвать мастера для консультации. При желании сэкономить на установке допустимо попробовать сделать все своими руками при уверенности, что не будет допущено непоправимых ошибок. Начинают с подготовки, продумывая действий, схемы расположения.

Для подключения домофона требуется купить кабель с 5-6 жилами. Объем провода рассчитывается по плану. Чтобы наладить сигнал понадобится коаксиальный кабель.

Для монтирования подготавливаются инструменты:

герметики;
саморезы для крепления панели;
шуруповерт;
инструменты для работы с кабелем.

Блок с внешней стороны

Монтаж наружного замка начинают разметкой посредством прикладывания блока к местам крепления. Маркером ставятся отметки для формирования отверстий, которые потом просверливаются дрелью. Замок фиксируется крепежами.

Когда электромеханический замок встроенный, сначала болгаркой пропиливается выемка в торце.

Затем приступают к разметке под ригель, мест, где будет расположена ответная планка. Отверстия просверливаются, планка ставится на подготовленное место.

Монтаж наружного блока

Прокладка кабеля

Данный этап не является сложным. Это укладка многожильного провода, соединяющего панель из дома с уличной панелью домофона, силовым кабелем, подающим напряжение на механизм.

Провода допустимо проложить под землей, только предварительно сделав надежную изоляцию. Но есть другой метод – пустить их сверху с помощью натяжного троса. Провод фиксируется в гофре или металлическом рукаве, помогающем защитить его от повреждений.

Важно уделить достаточное внимание подбору кабеля. Приобретать требуется провод, чтобы сечение на жилу равнялось 0,7 квадрата.

Внутренний блок

Устанавливать панель внутри намного проще, потому что она не нуждается в скрытом монтаже. Данная деталь похожа на телефон. Он крепится к стене, в заранее подготовленном месте. Внутренняя панель состоят из блока питания и видеотелефона. Иногда система дополняется еще одним аккумулятором.

Коммутация проводки

Важный момент процесса монтажа – это фиксация и подключение замка, электрической части. Ее следует монтировать под землей или с максимальной защитой, тщательно закрывая и защищая от неблагоприятных условий все провода. Это позволит предотвратить нарушение коммутации.

Подземная прокладка должна проводиться в кожухе, чтобы кабели не отсырели, не повредились. Лучше всего для этого взять металлическую трубу.

Панель внутри монтируется рядом с выходом, на уровне глаз взрослого человека.

Каждая клемма характеризуется своим назначением, в связи с чем при подключении обязательно учитывается, какой присоединяется какой провод. Все действия выполняются поэтапно. Сначала соединяется один провод со своей клеммой – на внутреннюю, потом на наружную панель. Затем следующий провод и так далее, чтобы все коммутаторы оказались надежно и правильно зафиксированными. После завершения подключения обязательно проверяется работа домофона.

Подключение

Электромеханические модели применяются для частных домов, дач. Они помогают обезопасить собственность от несанкционированного проникновения.

Чаще всего при установке домофона на калитку требуется рука профессионала. Мастера всегда следуют определенной схеме работы при подключении оборудования. Если хозяева понимают в электрике, то легко могут самостоятельно подключить устройство.

От панели из дома протягивается дополнительный провод. Когда нужна установка дополнительной камеры, то кладется два кабеля: трехжильный под видео и четырехжильный для замка. Но можно использовать сразу один многожильный провод. В многожильной системе требуется учитывать цвета, соединять строго по заданной схеме.

Видеоприемник и вызывная панель подключаются к сети с помощью специального блока, он помогает понизить силу тока. При прямом соединении устройство сгорит.

Схема устройства

После завершения монтажа требуется внимательно проверить его работу. Делают это по инструкции:

проверить связь вызывной панели и трубки – провести дозвон;
оценить качество звука, видео;
проверка дистанционных функций замка;
проверить работу входа при открытии ключом.

Затратив немного времени, усилий можно сэкономить немаленькую сумму на вызове мастера.

Заключение

Домофон с замком для загородного дома помогает создать современную систему защиты на основе запорных конструкций. У домофона много достоинств, которые подтверждают его надежность в защите частного дома.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

РубрикаДом

Домофон для загородного дома на калитку – основные характеристики и примеры моделей с ценами

установка с замком электромеханическим, схема подключения видеодомофона

Типы домофонов

По функциональным возможностям

По типу аудиосвязи

По типу установки

По числу пользователей

Стандартная комплектация

Особенности при покупке устройства для частного дома

Выбираем бюджетное приспособление

Домофон на калитку: этапы выполнения монтажа

Особенности монтажа

Этапы выполнения монтажа

Видеодомофон с электромеханическим замком на калитку

Видеодомофон на калитку: установка, подбор и характеристика внешних элементов

Внешние устройства

Вызывная панель

Электромеханический замок для калитки — советы по выбору и установке

Разновидности по типу монтажа

Принцип действия

Плюсы и минусы

Комплектация

Как выбрать

Установка замка на калитку своими руками

Эксплуатация и уход

Схема подключения домофона с электромеханическим замком

Как подключить домофон самостоятельно?

Подключение электромеханического замка с видеодомофоном

Приобретаем блок электропитания и замок

Выбираем монитор и панель вызова

Подбираем инструменты и комплектующие – готовимся к монтажу системы

Подключаем электромеханическое запирающее устройство с видеодомофоном

Несколько советов по ходу монтажа

Установка и схема подключения электромеханического замка

Особенности электрозамков

Переходим к монтажным работам

Подключение замка к домофону

Основные требования к установке

Выбор элементов – советы специалистов

Заключение

Установка видеодомофона на калитку частного дома – схема и монтаж

Оборудование для установки

Камера

Вызывная панель

Замок

Особенности подключения, установки

Возможности и преимущества

Домофон на калитку – особенности установки и порядок действий

Как самостоятельно установить домофон?

Наружный блок

Прокладка кабеля

Внутренний блок

Коммутация проводки

Подключение замка

Оценивание работоспособности устройства

Видеодомофон беспроводной для частного дома

Описание беспроводного видеодомофона для частного дома

Виды домофонов без проводов для домов и коттеджей

Встраиваемые влагозащищенные для калитки и забора

Накладной

Установка

Видео про уличные видеодомофоны

Производители и цены

Отзывы

Преимущества установки домофона на калитку, виды механизмов, как выбрать домофон, что входит в комплект

Назначение и использование

Выбор домофона с функцией видео

Состав комплекта

Камера

Панель вызовов

Запор

Как провести монтаж самостоятельно

Блок с внешней стороны

Прокладка кабеля

Внутренний блок

Коммутация проводки

Подключение

Заключение

Добавить комментарий Отменить ответ
