Электрический кабель для деревянного дома – правила и рекомендации по монтажу

Каким кабелем делать проводку в деревянном доме: обзор негорючих видов

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как здания из бруса или бревна — самые сложные объекты в этом отношении, нужно обязательно разобраться, каким кабелем делать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы расскажем о том, как выбрать кабель, чтобы полноценно обезопасить легко возгораемую постройку. Подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотно проложенной проводкой. В предложенной нами статье описаны марки приемлемой в обустройстве продукции, даны рекомендации по выбору сечения кабеля.

Содержание статьи:

Конструктивные особенности негорючего кабеля

Прежде всего, разводка электричества в деревянном здании обязана отвечать требованиям ПУЭ. С этой целью применяют негорючие марки кабелей и прокладывают их в специальных системах. Негорючие кабели, если ориентироваться на ГОСТ 31565-2012, имеют несколько типов исполнения.

Рассмотрим все типы строения негорючей кабельной конструкции:

1. Изделия, которые не распространяют горение в случае одиночной проводки.
2. Кабели нг – в которых горение не распространяется при групповом способе проводки.
3. Тип нг-LS – то же, но еще и с низким газо- и дымовыделением.
4. Кабели нг-HF – то же, и не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления при групповой проводке.
5. Тип нг-FRLS – огнестойкие, неспособные распространять горение при групповом методе прокладки с низким газо- и дымовыделением.
6. Кабели нг-FRHF – не выбрасывающие газообразных коррозионно-активных веществ при групповой проводке во время горения и тления.
7. Тип нг-LSLTx – не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
8. Кабели нг-HFLTx – не поддерживающие горение при групповом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.
9. Тип нг-FRLSLTx – не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
10. Кабели нг-FRHFLTx – не поддерживающие горение при пучковом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.

Следует отметить, что часто встречающееся выражение «негорючие кабели» звучит некорректно. Под ним часто подразумевают изделия огнестойкие, не передающие горение, кабели с оболочками трудногорючими.

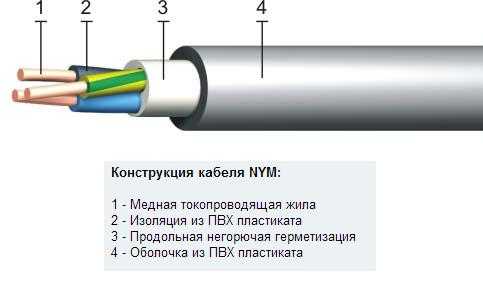

Жилы кабеля оснащены индивидуальной виниловой изоляцией. Они находятся в поливинилхлоридном шланге. На этой базе построен выпуск негорючих кабельных изделий

Кабели, которые не распространяют горение при любом виде прокладки, под воздействием огня сразу перестают работать, т.к. изоляция и оболочка сгорают или расплавляются. Если начался пожар, по любому не должен распространяться огонь.

Огнестойкая продукция для устройства проводки определенное время сохраняет способность функционировать при пожаре. В этом и заключается основное различие между этими двумя видами кабельной продукции.

Расшифровка маркировки кабелей

Все типы негорючих кабелей, которые выпустили отечественные производители, имеют в своем обозначении буквосочетание «нг». Оно указывает на то, что изделие относится к кабельной продукции, не распространяющей горение.

В маркировке встречаются также следующие символы, характеризующие их поведение при горении:

• LS — малое газо-дымовыделение.
• LSLTx — низкое газодымовыделение, малая токсичность выбросов.
• HF — как при сгорании, так и при тлении отсутствуют коррозийно-активные выделения газов. В составе подобных изделий нет галогенных добавок — брома, фтора, хлора и других неметаллов.

Чтобы выполнить в частном доме по своим параметрам подойдет кабель, промаркированный только буквосочетанием «нг». Если необходимо обеспечить безопасность людей в случае эвакуации по максимуму, лучше взять более дорогую продукцию — «LS», «LSLTx», «HF».

Когда напряжение в сети не превышает 660/1000 В, используют кабель ВВГнг либо NYM — импортный аналог первого, подойдут и изделия, имеющие оболочку и изоляцию из полимеров

Кабель ВВГнг устойчив к высокой температуре, т.к. в его производстве применяют поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывают в местах, где наблюдается довольно высокая взрывоопасность. Функционируют системы, где использованы эти кабели, свыше 180 минут.

Подробно о кабеле ВВГнг и его типе LS

При помощи этого наружного кабеля обеспечивают питание электроприборов стационарных и мобильных. Как ВВГнг, так и LS могут выполнять возложенные на них задачи в самых различных условиях.

Главными свойствами последнего являются:

1. Влагостойкость. Способность функционировать в помещениях с повышенной влажностью.
2. Возможность высотной прокладки. С его помощью можно монтировать электропроводку под землей, в шахте.
3. Огнестойкость. Он не только не продвигает горение, но и не дымит под действием огня.
4. Высокие технические характеристики, дающие возможность применять ВВГНГ LS в нефтяной и химической промышленности.

Технические параметры изделий этой серии разные. В соответствии с нормами значение напряжения допустимого тока — 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока — максимум 50 Гц.

Изделия эти гибкие, имеют настолько крепкую изоляцию, что испортить ее практически невозможно. Продолжительность службы кабелей, принадлежащих к этой серии, — до 30 лет.

Целесообразно использовать такой электрический кабель для реализации проекта проводки деревянного дома, поскольку здесь возгорание может возникнуть с большой вероятностью

Все кабели ВВГнг, и LS в том числе, относятся к силовым. Производят их из меди. Максимальное число жил — пять. Для дома чаще всего используют двужильные изделия. Минимальное сечение жилы всей продукции серии ВВГ — 1,5 мм².

Наиболее популярный цвет внешней изолирующей оболочки – черный, но довольно часто можно встретить и в белой изоляции.

С параметрами основных токоведущих жил кабеля связан размер жилы нулевой. Если размер токоведущей жилы находится в пределах 1,5 – 2,5, сечение нулевой будет равняться 1,5

Символы в обозначении ВВГнг обозначают:

• В — материал оболочки винил;
• Г — в кабеле имеется «голая» жила с защитой в виде двойной изоляции из ПВХ;
• нг — негорючий.

Поскольку в маркировке отсутствует символ «А», выполнен кабель из меди. LS, а полностью low smoke указывает на неспособность изделия гореть. Цена одного метра кабеля связана с числом жил и их сечением. В случае трехфазного напряжения используют многожильный проводник.

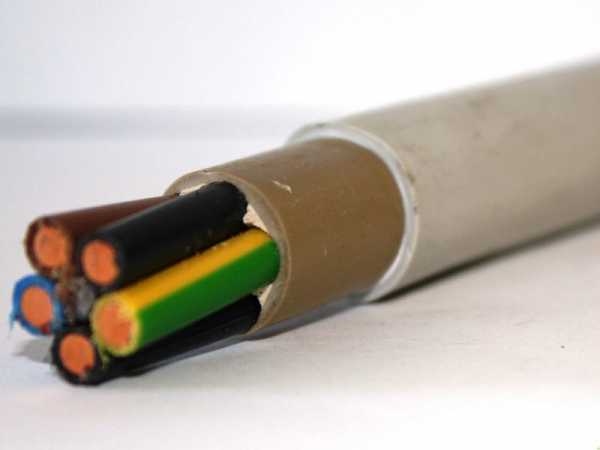

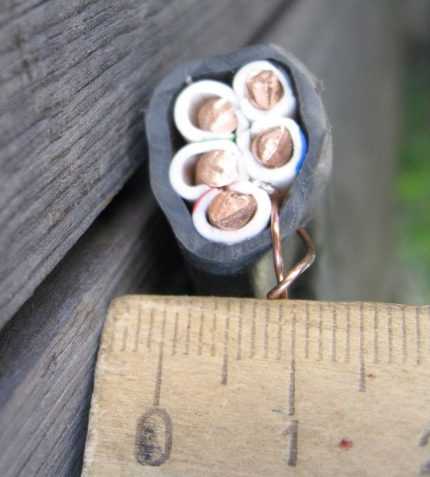

В конструкцию ВВГНГ LS входят однопроволочные либо многопроволочные жилы. Геометрия жил может быть как в виде круга, так и сектора. Не рекомендуют его подземный монтаж без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной проводки в специальных связках.

У этого силового провода отсутствует броня, поэтому при монтаже и эксплуатации нужно исключить возможность механических воздействий на него

Используют ВВГНГ LS при температурных показателях 30 – 50 °C, а характеристики его остаются неизменными даже в условиях нагрева жил до +400 °C.

Если целостность кабеля не нарушена, и в нем присутствуют однопроволочные жилы, его можно изгибать под монтажным радиусом идентичным десятку внешних диаметров. При наличии многопроволочных жил, максимальный радиус равен 7,5 наружных диаметров.

С правилами и формулами, применяемые в расчетах сечения кабеля, ознакомит , прочитать которую мы настойчиво советуем.

Советы по выполнению безопасной укладки

Как выбор материалов, способа прокладки проводки, так и метода монтажа установочных изделий в деревянном доме имеет свою специфику. Приоритетный вопрос — безопасность.

Каким нормативам должна соответствовать проводка?

Если основание является горючим, монтаж нужно осуществлять открытым методом или же локализовать проводник, заключив его в защитную оболочку.

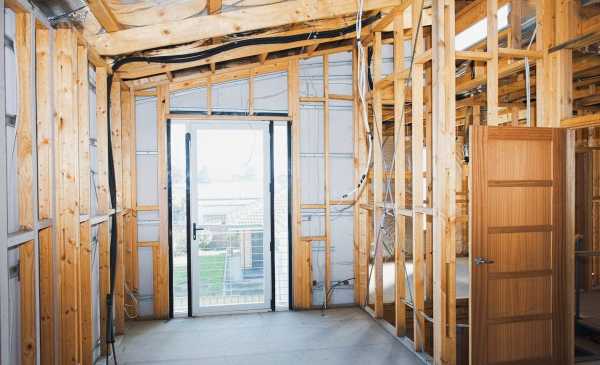

В случае когда внутренние перегородки в доме каркасные, оснащенные негорючим наполнителем, обычно кабель помещают в металлорукав или гофру. Более правильным решением стала бы огильзовка стоек, через которые проходит кабель

Важный момент — обеспечение хорошего доступа к кабелю при размещении его в защитном кожухе.

Даже если проводку в деревянном доме выполняют опытные электрики, чтобы оценить их работу, нужно знать три основных правила, предъявляемые к ней:

1. Не допустить даже возможности возгорания электрокабелей или хотя бы свести ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае к.з. (короткого замыкания) в электрической цепи. Следовательно, провода не должны контактировать с деревянной поверхностью.
2. Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно переносить максимальные нагрузки. Любая степень нагрева клеммных соединений и вводного кабеля недопустима.
3. Электрические провода должны пребывать в идеальном техническом состоянии, чтобы исключить малейшую вероятность поражения током обитателей дома.

Нельзя отодвигать на второй план правила безопасности в угоду эстетической составляющей. Последствия могут оказаться необратимыми. Все ветки разводки в доме из древесины должны оснащаться и прочими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

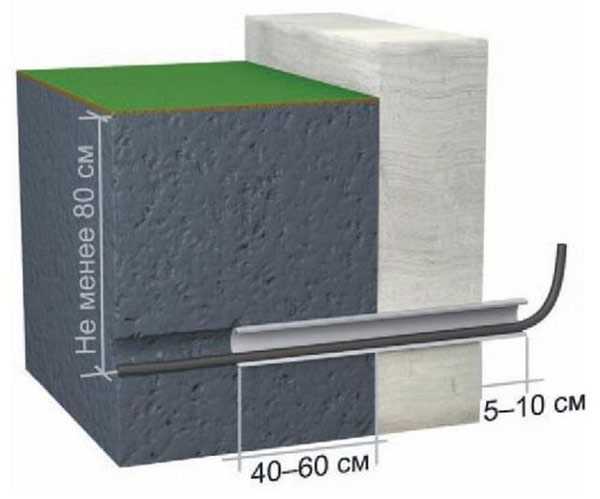

Существует два ключевых способа ввода негорючего кабеля для дальнейшей его проводки в деревянном доме с соблюдением безопасности. Первый — прокладка под землей. Метод надежный, поскольку кабель огражден от внешних влияний.

Существенный минус — земляные работы, связанные с устройством траншеи минимум 0,8 м в глубину. Это сопряжено с дополнительными финансовыми затратами

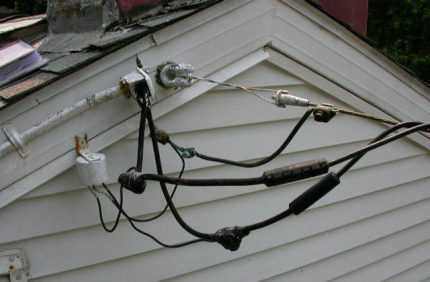

Второй метод — проводка по воздуху. Здесь необходим допуск, а без него работать на электрических столбах нельзя. Поэтому работу могут выполнить только электрики, имеющие соответствующую квалификацию.

Диаметр кабеля на отрезке столб – дом не может быть меньше 16 мм. Здесь лучше использовать провода самонесущие алюминиевые с хорошей изоляцией и сроком эксплуатации от 25 лет. Продолжать линию таким проводом дальше нельзя — для помещения нужен медный проводник.

Если нет проекта, то перед вводом электричества в деревянный дом, необходимо рассчитать нагрузку на случай функционирования всех электроприборов

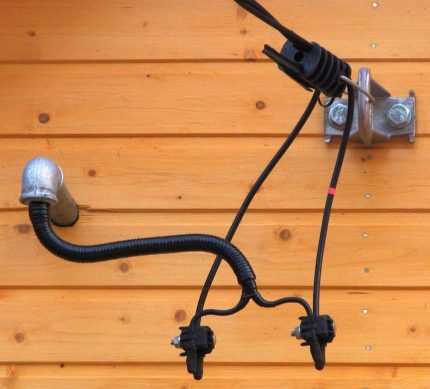

Собственно ввод выполняют в гильзе из металла. Для этого в стене делают отверстие, фиксируют в нем трубу, а уже внутри нее прокладывают кабель. Пространство, которое осталось, заполняют цементным раствором. Можно вымочить в растворе паклю и применить ее в качестве наполнителя трубы.

К деревянной стене кабель прикрепляют при помощи специальных зажимов. Они обеспечивают хороший не окисляющийся контакт. В случае применения троса для подвеса кабеля, для его фиксации к ограждающей конструкции устанавливают рым-болт.

Недопустимо монтировать кабель внатяжку. Он должен висеть свободно по всей протяженности, а перед вводом в стену нужно обеспечить положение ниже отверстия. В противном случае атмосферная влага по кабелю проникнет в дом. Нельзя перетягивать и сам трос.

Правила регламентируют и толщину стенок трубы. Для мощного кабеля нужна защита толщиной до 1 см. Когда сечение кабеля не превышает 4 мм, достаточно гильзы со стенками 2,8 мм. Этим правилом руководствуются для всей разводки в доме.

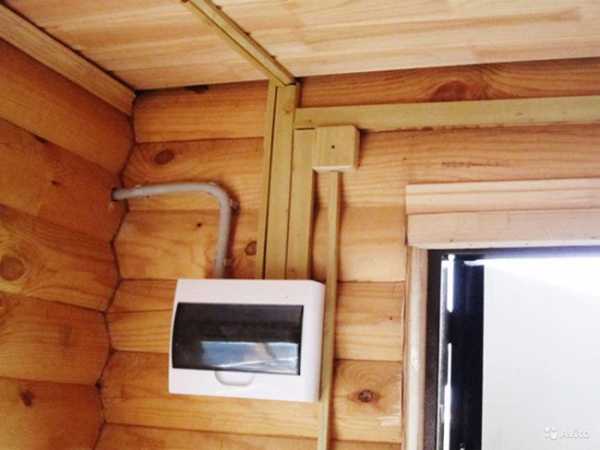

Нюансы укладки на участке до распредщитка

Это также один из важных участков электропроводки. Специфика его заключается в том, что от перегрузок при к.з. его не подстраховывает автоматическая защита. Проблему решает следующий вариант: на участке длиной до 3 м кабель помещают полностью в металлическую трубу.

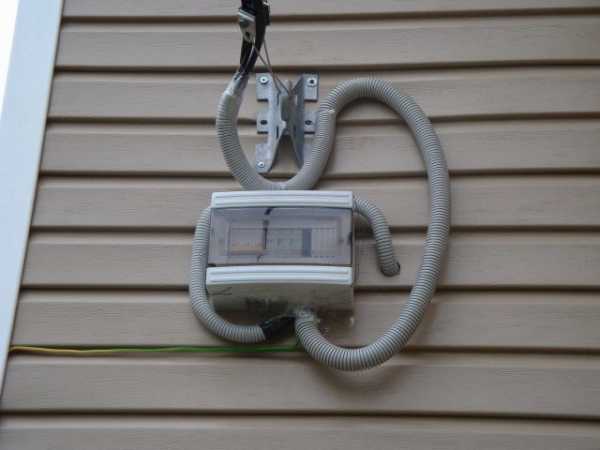

Автомат можно расположить снаружи сруба в защищенном кожухе. Такой вариант является надежным, хоть и не очень удобным для жителей дома

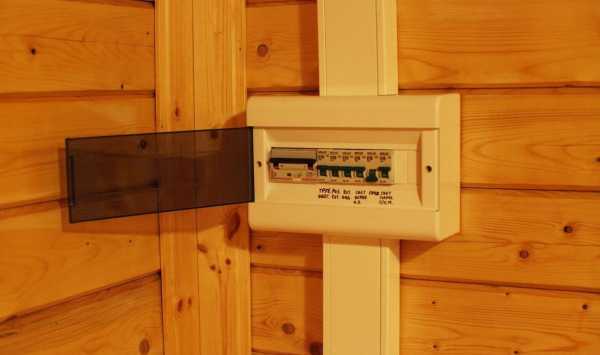

УЗО и набор автоматов заключают в пыле-влагонепроницаемый непосредственно перед вводом в дом из дерева. Срабатывание наступает при уровне нагрузки, превышающем соответствующий параметр основного автомата, находящегося в распредустройстве.

При установке счетчика нужно соблюсти основное условие — не допускать разрывы в питающей линии. Скрутки категорически недопустимы, поэтому следует применять для этого только цельный кабель.

Особенности укладки сетей внутри дома

Безопасную разводку электрики внутри дома можно выполнить двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилистике помещений. А вот скрытый вариант монтажа, выполненный в соответствии с требованиями электробезопасности, обойдется дороже.

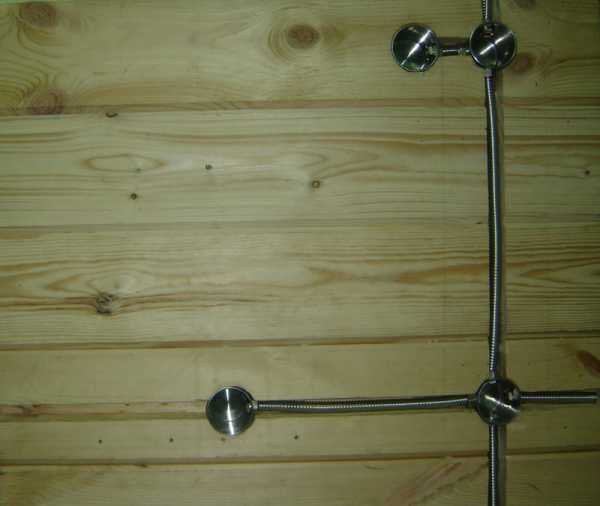

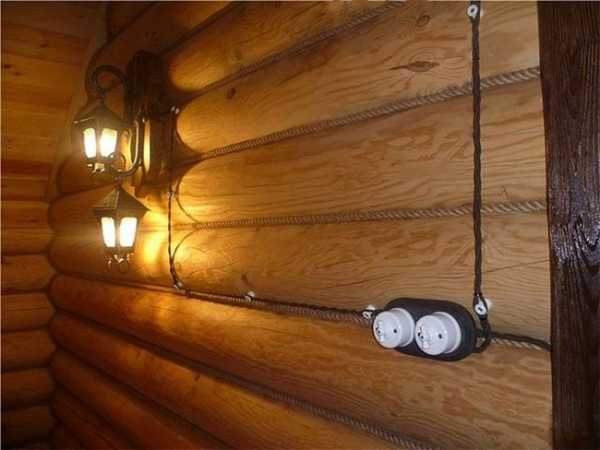

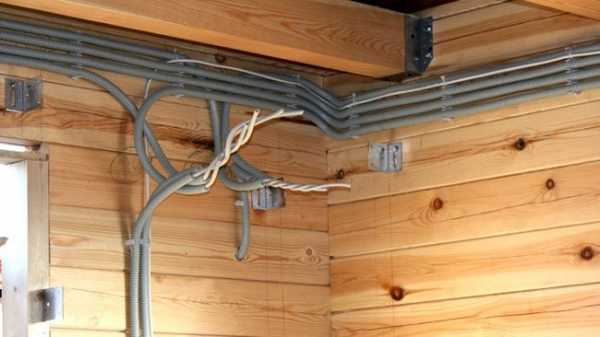

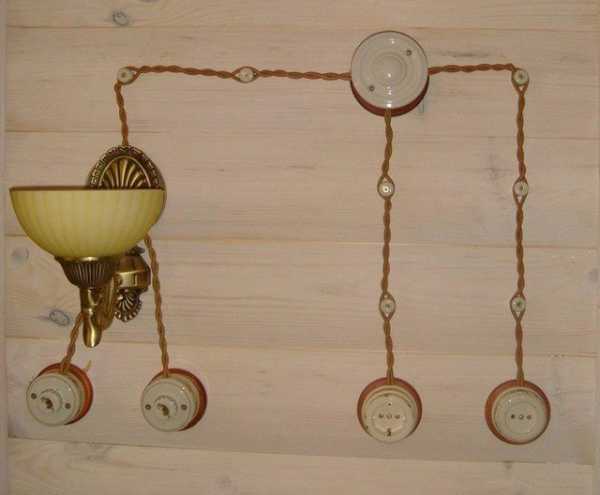

Методы монтажа открытой проводки

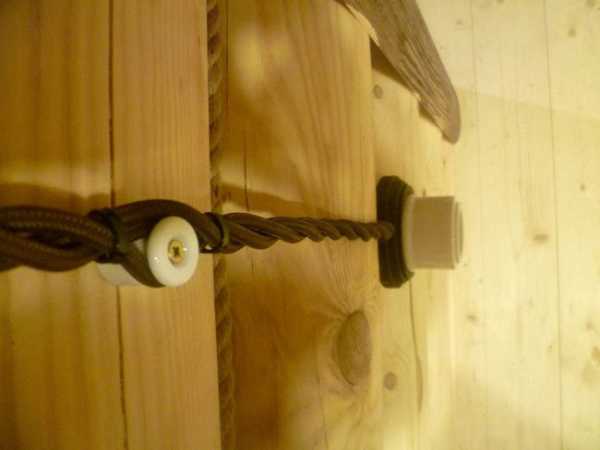

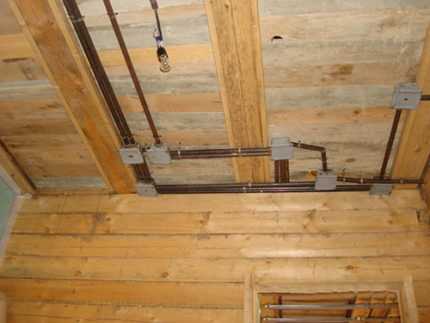

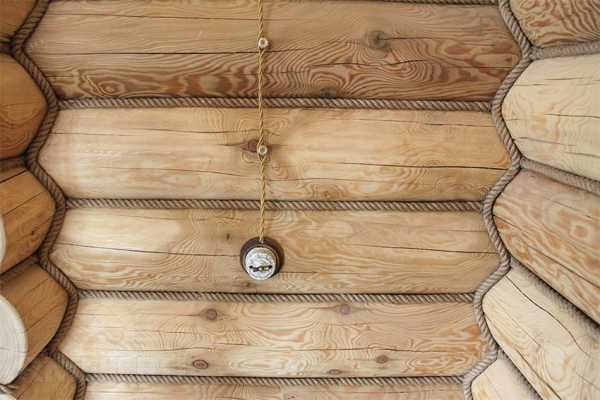

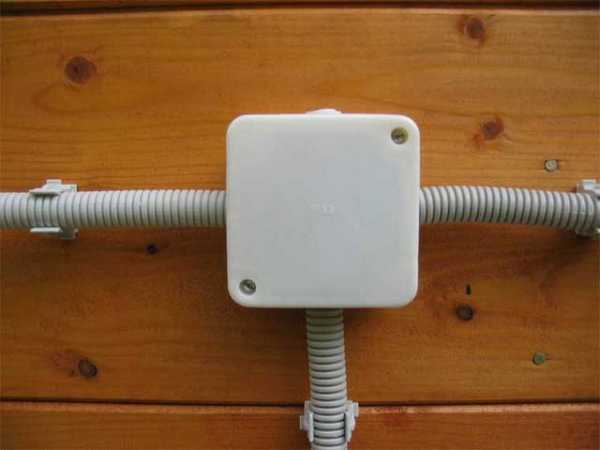

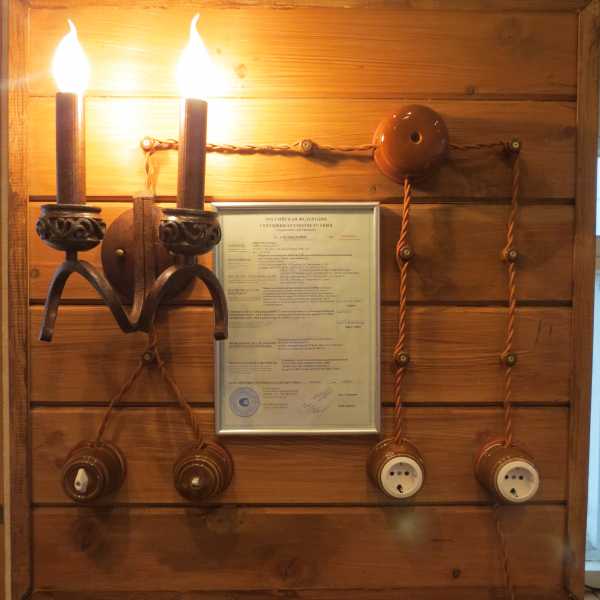

Способов монтажа открытой проводки несколько. Все они безопасны, выбирают их часто по соответствию стилистике дизайна. В продаже есть много для прокладки открытой проводки, существуют техники монтажа, благодаря которым в интерьер можно привнести некий колорит.

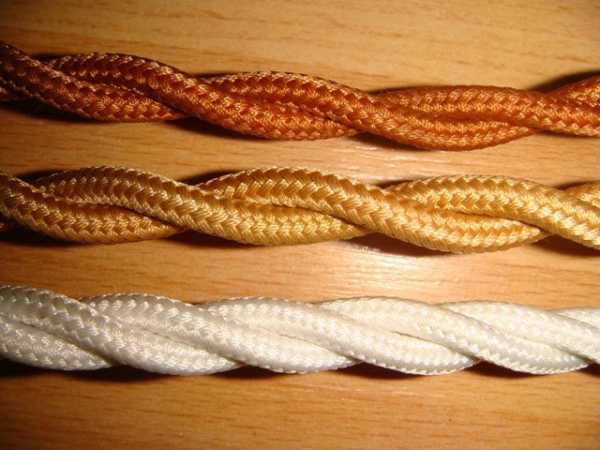

В открытой проводке все на виду. Все неисправности можно устранить очень быстро, путем замены проблемного участка. Такой метод когда-то был очень популярным, но и сейчас для деревянного дома — это единственно разумное решение

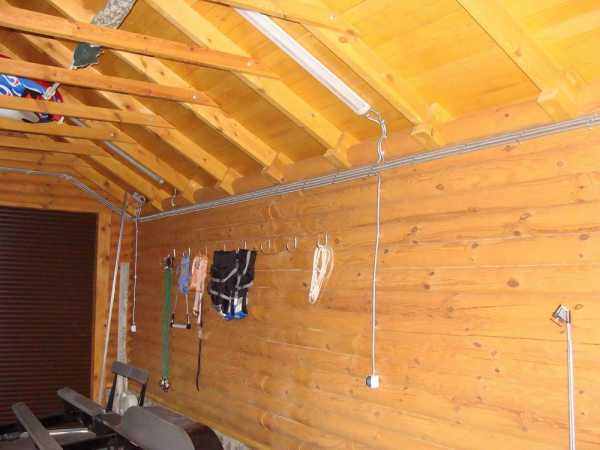

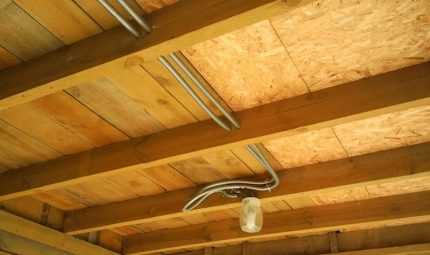

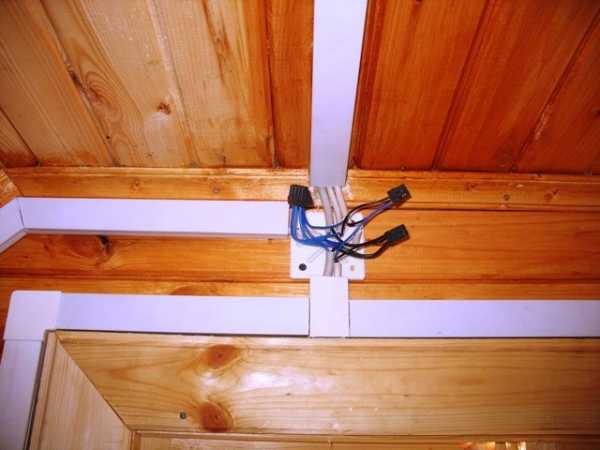

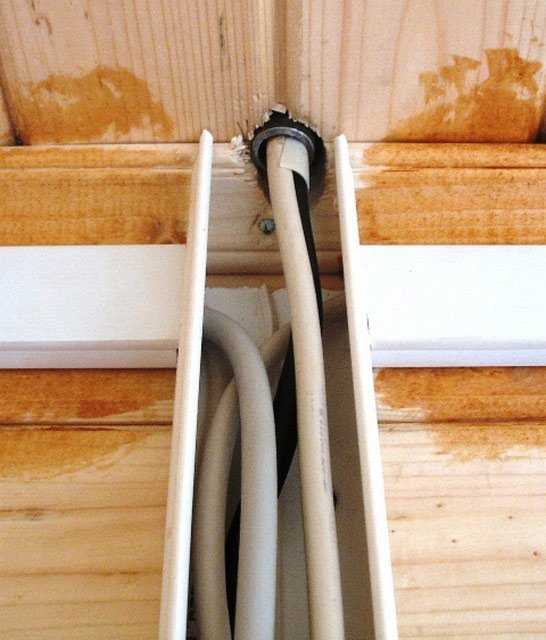

Кабель проводят внутри постройки по стенам и по потолку. При этом можно заменить или проводом ПВ-1. Витой шнур наматывают на керамические изоляторы, что может стать изюминкой дизайна. Такую проводку можно модернизировать, прокладывать новые магистрали.

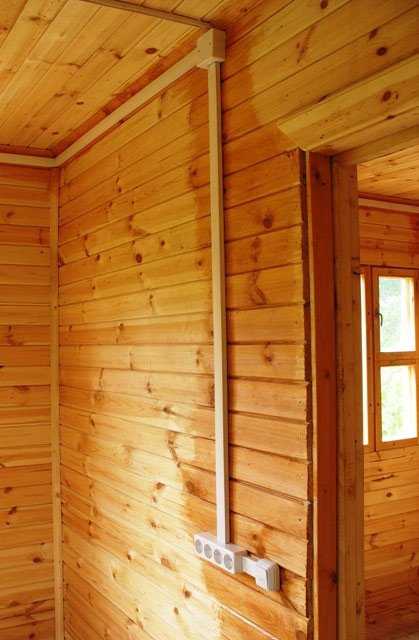

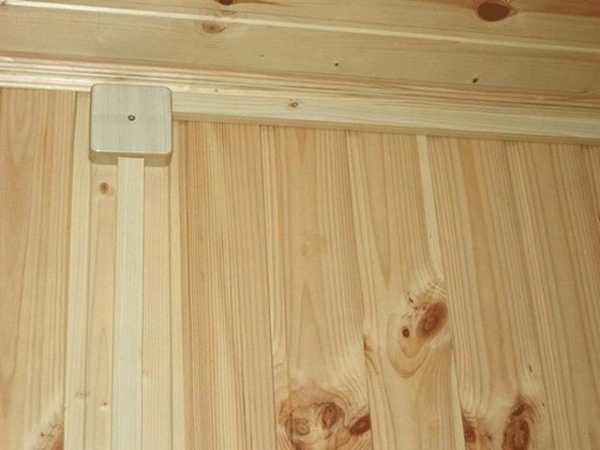

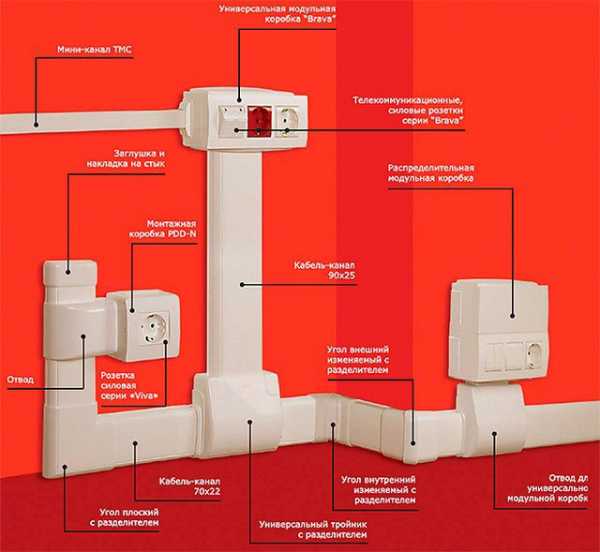

На рынке большой ассортимент самозатухающих каналов. Всегда можно подобрать их по цвету и стилю комнаты.

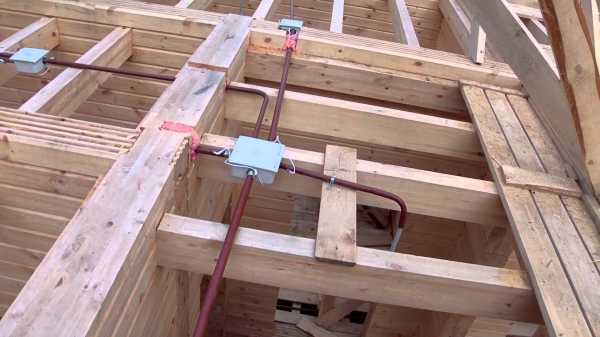

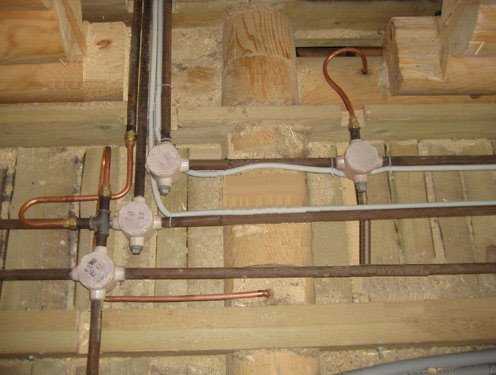

Скрытая проводка в доме из дерева

Монтаж скрытой электропроводки в таком пожароопасном строении — процесс трудоемкий. Выбор этого варианта может создать много проблем в случае, если потребуется ремонт кабелей или модернизация сети. Тем не менее из-за нежелания видеть открытые провода и распредкоробки, многие отдают предпочтение именно скрытому монтажу.

Такую электропроводку следует предусмотреть на этапе проектирования. Чтобы максимально обеспечить безопасность, проводку изолируют посредством металлической или оцинкованной трубы обязательно покрытой краской. К розетке, а также выключателю кабель подводят через отверстия, которые предварительно защищают от возгорания.

Скрытый способ монтажа реализуют исключительно в соответствии с нормативами. Материалы используют специальные, служащие защитой от пожара. Кабель, проложенный в перекрытиях, должен быть в пластмассовой негорючей трубе или в металлическом рукаве.

Делая скрытую проводку, следует иметь в виду, что сруб будет усаживаться. Поэтому нельзя допустить взаимодействия дерева с проводами, металлическими или пластиковыми каналами

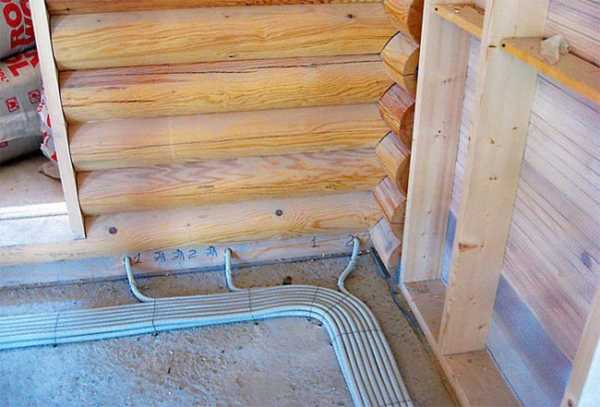

Как показывает практика, чаще всего способы открытой и закрытой проводки комбинируют.

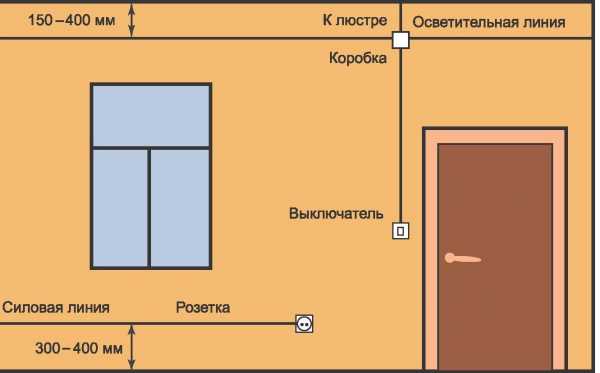

Что нужно знать о сечении кабеля?

Определяют этот параметр исходя из величины силы тока. Если сечение и нагрузки не соответствуют друг другу, будут возникать короткие замыкания, а в результате — пожар. Так, если в планах закрытая проводка, а расчетный ток равен 16 А, требуется кабель сечением 2 мм² минимум. При расчетном токе 25 А — 4 мм².

Выбирают кабель по группам распределения и в зависимости от предполагаемой нагрузки. Для того чтобы подключить розетки, потребуется кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность — 4,6 кВт.

Осветительные приборы запитывают кабелем с сечением 1,5 мм². Мощность этой группы — до 3,3 кВт. Поэтому количество и месторасположения источников света нужно планировать еще до начала монтажа – при составлении электросхемы

Домашнее оборудование большой мощности подключают кабелем, имеющем сечение 4 мм². Подключать такие приборы нужно в индивидуальную розетку и соединять ее с другой группой нельзя.

Выводы и полезное видео по теме

Главное об электропроводке в пожароопасном доме:

Правильный подбор кабеля для выполнения проводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такого строения, нужно использовать марки кабеля с высокой степенью надежности.

Не следует упускать тот момент, что кабели и устройства не должны контактировать с деревом. При условии грамотного выбора и выполнения проводки с учетом рекомендаций, эффективность, долговечность и безопасность проводки можно будет гарантировать.

Расскажите о том, как подбирали кабель для обеспечения загородного деревянного дома электроэнергией. Поделитесь интересными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

sovet-ingenera.com

Какой кабель лучше для деревянного дома. Скрытая проводка в деревянном доме

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
3. Возможность замены кабеля, уложенного в трубе.
4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

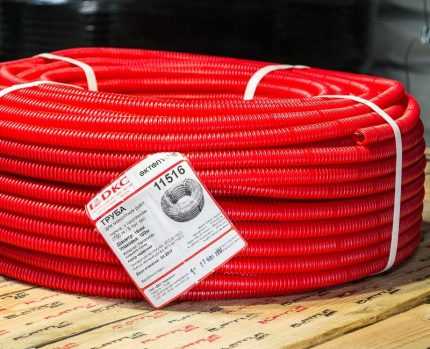

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить . Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

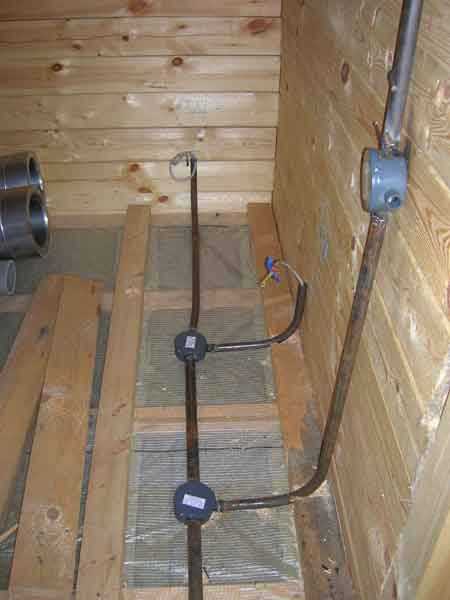

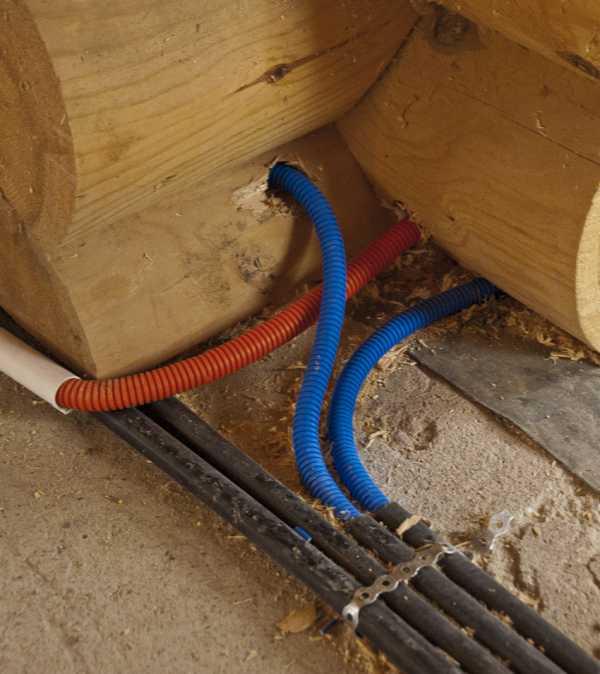

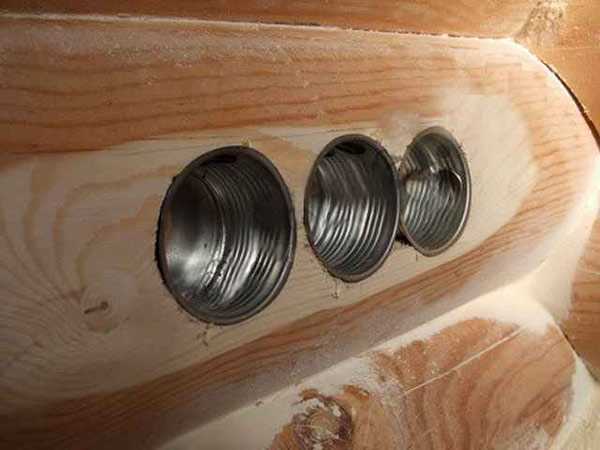

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

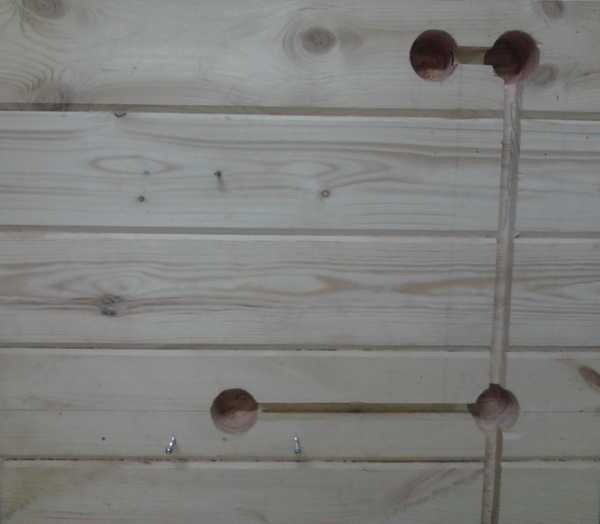

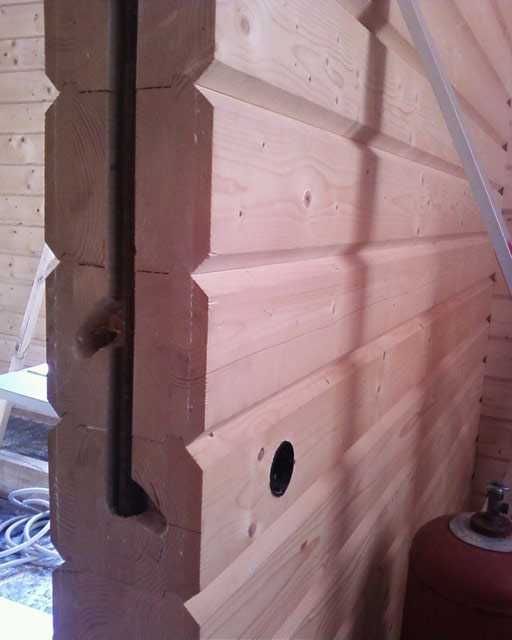

Для внедрения в стены изолирующих труб в стены потребуется сверление, как горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

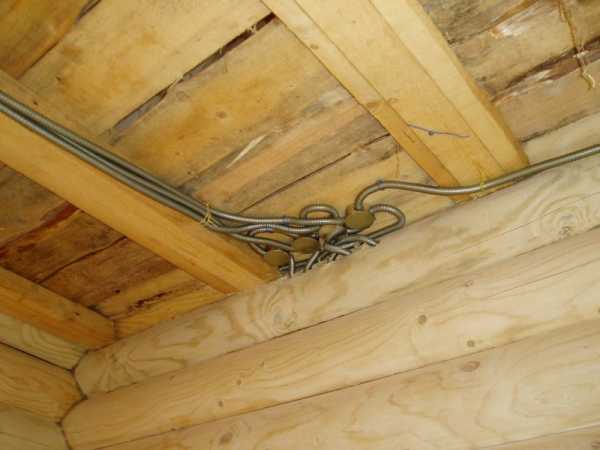

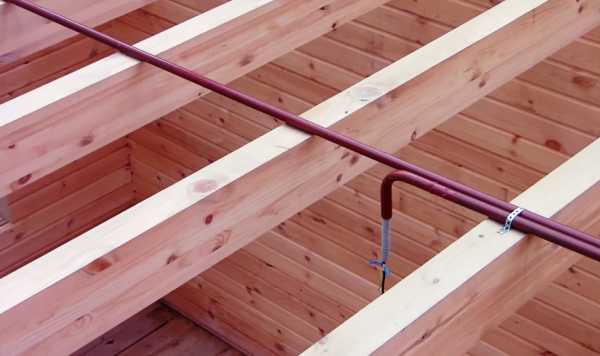

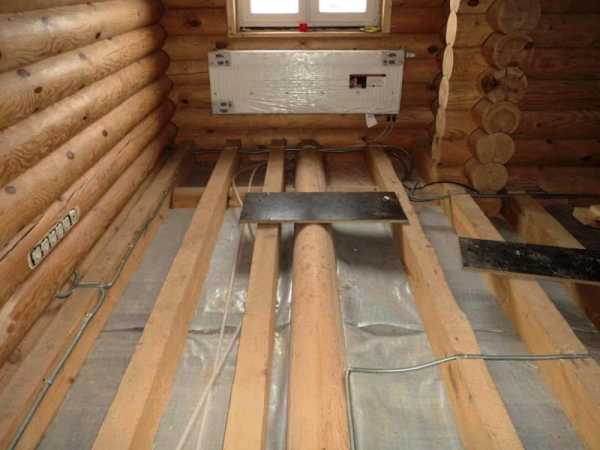

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

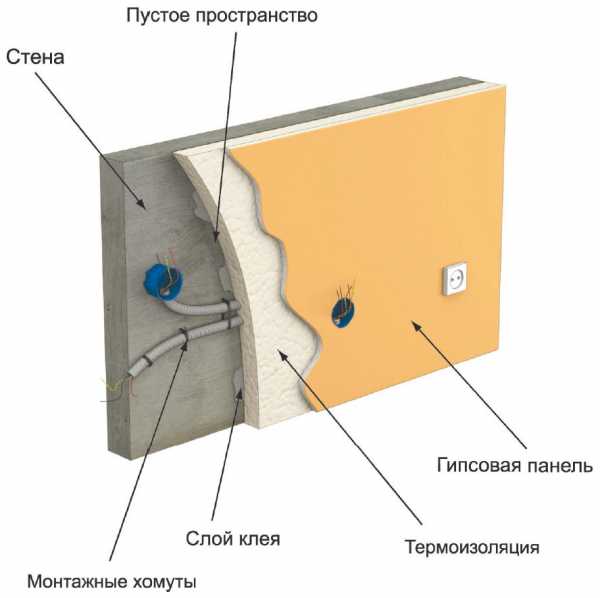

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют , разработанный в Германии, с трехслойной изоляцией из негорючего материала. Оболочка настолько прочна, что допускает укладку без ПВХ-гофры.

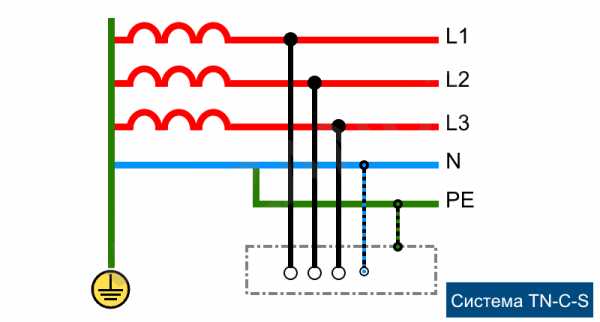

Домашняя электросеть должна иметь систему изоляции типа TN-S или , которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

Электрохозяйство дома лучше оборудовать , обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы

Все электромонтажные работы требуют от исполнителя аккуратности, повышенного внимания, четкого соблюдения технических правил и установленных норм. При планировании и проведении электрификации деревянного дома необходимо получить консультацию квалифицированного электрика, ознакомится с нормативными документами, основными требованиями и последовательностью прокладки электропровода.

Требования к электропроводке в деревянном доме

Монтаж электропроводки в домах из дерева имеет некоторые отличия и особенности от электрификации каменных домов. При проектировании и прокладки кабелей в приоритете должна быть безопасность

bulding.ru

Как прокладывать электропроводку в деревянном доме

24.05.2017

Деревянный дом является ярким примером древней отечественной архитектуры, однако даже сегодня, когда ассортимент стройматериалов просто огромен, владельцы частных участок нередко строят свои дома именно из древесины. И в этом нет ничего удивительного, поскольку дерево характеризуется природной теплотой и создает особый комфорт в жилище, чего нельзя сказать о большинстве других стройматериалов.

Монтаж электрической проводки в доме из дерева

Содержание статьи:

Помимо того, собственники небольших дач также при сооружении несложных домиков отдают свое предпочтение именно дереву и используют его в качество основного материала. Однако без электричества не обходится ни одно жилье – как постоянное, так и временное. В обоих случаях владельцу следует знать, как правильно монтируется электропроводка в деревянном доме, чтобы не рисковать своим здоровьем или даже жизнью, а также для сохранения имущества. Об этом и пойдет речь в сегодняшней статье.

Какой вообще должна быть электрическая проводка? Разбираемся с требованиями

Вначале следует заметить: предупреждаем тех домашних умельцев, которые, умея починить простую розетку в доме либо при помощи индикатора отличить фазу от нуля, полагают, что вполне могут справиться и с проводкой в частном доме. В действительности все не так просто, как кажется, ведь дом из дерева имеет повышенную пожароопасность, а потому и требования к электросети здесь особые.

По статистике, большая часть пожаров в таких домах связана как раз с несоблюдением требований к монтажу/эксплуатации бытовых приборов и самой электрической проводки. В принципе, самостоятельная прокладка проводки вообще нежелательна – этим должны заниматься квалифицированные мастера. Но об основных правилах должен знать каждый владелец деревянного жилища – как минимум для оценки уже наличествующей разводки либо контроля работы нанятых электриков (всегда есть риск нарваться на дилетантов, которые делают свою работу, базируясь на «и так сойдет»).

Словом, вот основные требования, которым должна соответствовать проводка в доме, сделанном из древесины.

1. Необходимо минимизировать (а лучше – полностью исключить) риск воспламенения кабеля с последующим переходом огня на конструкцию дома, если произойдет короткое замыкание.
2. Также важно, чтобы состояние кабелей целиком исключало вероятность поражения жильцов/питомцев электрическим током.
3. Наконец, характеристики применяемых кабелей должны соответствовать общей потребляемой мощности (даже с небольшим запасом) для каждого отдельного участка, причем во внимание следует принимать и пиковые нагрузки. Нельзя, чтобы провода или соединения нагревались.

Что же касается эстетичности, то она в данном случае второстепенна. Хотя этот вопрос также решается, причем несколькими способами (детальнее об этом расскажем несколько позже). Но не стоит ставить эстетичность выше безопасности (пусть даже последняя снизится лишь ненамного), так как последствия могут быть самыми печальными.

Еще одна причина трудности самостоятельного монтажа электропроводки состоит в том, что один регламентирующий документ как таковой отсутствует. Опытный специалист знает обо всех требованиях, а также о приемах их (требований) реализации. Самостоятельно же отыскать все необходимые сведения, раскиданные по ГОСТам и СНиПам, довольно трудно, да и сами данные обычно специализированы, а потому понять их может только человек с соответствующим образованием.

На заметку! Из этой статьи вы узнаете о том, какими способами может монтироваться электропроводка в деревянном доме. Но не стоит рассматривать материал как инструкцию, по которой неподготовленный человек может сделать проводку самостоятельно.

Вход электролинии в деревянное здание

Очень важный момент, о котором люди нередко забывают, сосредотачиваясь только на внутренней разводке. Необходимо принимать во внимание тот факт, что наличествующий силовой кабель мог вводиться в дом достаточно давно, причем по технологии, которая не соответствует сегодняшним требованиям. Количество электроприборов в домах увеличилось в несколько раз, в связи с чем возросло и энергопотребление. Устареть могут и сами провода – изоляция со временем разрушается под воздействием внешних негативных факторов, из-за чего безопасность проводки, разумеется, значительно снижается.

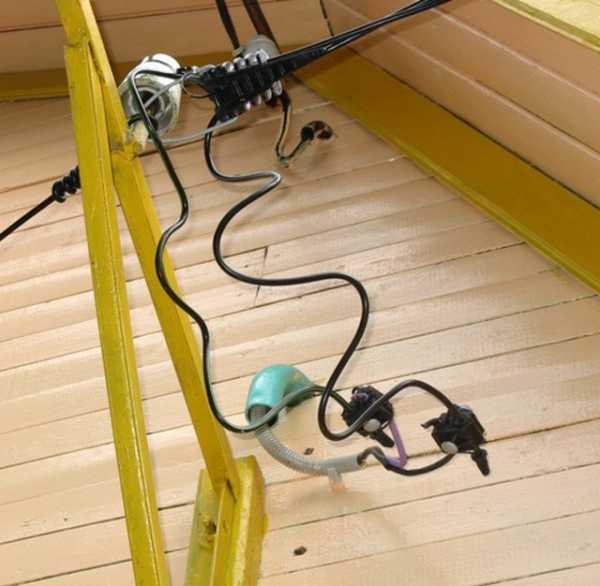

Самое уязвимое место – это проход провода через деревянную стену чердака. Некогда считалось, что кусок резинового шланга вполне может обеспечить должную безопасность. Но подобный вход также опасен, ведь в резине имеется сажа – углерод, по сути, способный проводить ток. И когда такая изоляция стареет, то возникают электропроводящие «мостики», характеризуются высоким удельным сопротивлением. Некоторые участки могут прогреваться и искриться, чего вполне хватит для обычных сухих досок.

Обратите внимание! Словом, если вы желаете целиком обновить проводку и сделать ее достаточно безопасной, то начинать работу необходимо именно с входа.

Существует несколько способов завода силовой линии – под землей и в воздухе.

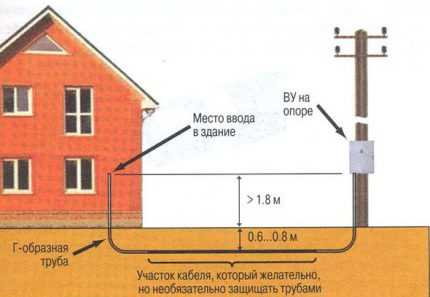

Подземная прокладка

Более надежна, поскольку кабель скрывается в грунте и не подвергается влиянию внешних отрицательных факторов. Но обойдется все это дороже, поскольку придется проводить как минимум земляные работы. Глубина прокладки должна составлять минимум 80 сантиметров, а зону вокруг него следует обозначить соответствующими табличками. Для прохода кабеля через фундамент в обязательном порядке используются отрезки металлических труб с толстыми стенками.

Подобного рода подключение целесообразно во время строительства нового здания, когда есть возможность заранее спланировать расположение всех коммуникаций. Но если дом уже отстроен, то дешевле и проще провести линию по воздуху.

Воздушный способ

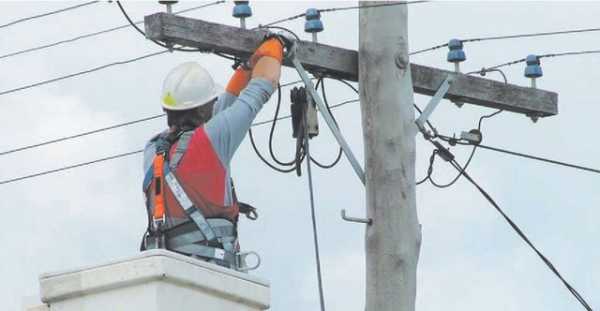

На столбах ЛЭП категорически запрещено выполнять какие-либо работы самостоятельно! Этим должны заниматься только квалифицированные электрики, у которых имеется соответствующий допуск.

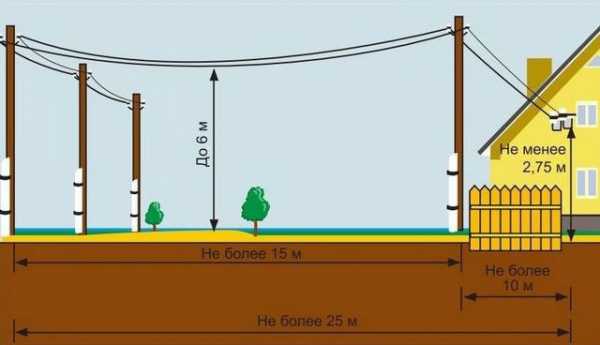

Ниже приведена приблизительная схема воздушной прокладки линии к зданию.

Для участка от столба к зданию должен использоваться провод с сечением минимум 1,6 сантиметра (зачастую с этой целью применяются изделия СИП, которые заключены в прочную ПЭТ оболочку, стойкую к термальным перепадам и ИК лучам). Данный провод прослужит вам не менее 25-ти лет.

Внутрь же здания такую линию не заводят. В соответствии с действующими требованиями, в сгораемые детали конструкций нельзя прокладывать кабели, в которых токоведущая составляющая выполнена из алюминия. Следовательно, от входа линии до светильников и розеток должен проходить только медный провод.

Участок от подключения до распределительного щитка должен выполняться из кабеля ВВГнг (с негорючей изоляцией). Такой кабель вполне можно использовать как на улице, так и внутри дома, но его все же желательно заключить в пластиковую гофрированную трубку, выполненную из материала, полностью соответствующего НПБ 246-97. Такие полимеры – самозатухающие, то есть, не поддерживают горение.

Обратите внимание! Выполнять подключение нужно только снаружи дома. Обычно для этого применяются герметичные сжимы, которые обеспечивают качественный контакт, впоследствии не искрящийся и неокисляющийся.

Те участки, где ВВГна проходит сквозь межэтажные перекрытия и стены, должны заключаться во все ту же металлическую гильзу. Это объясняется сразу несколькими причинами.

1. Провод будет защищен от повреждений, спровоцированных, к примеру, колебаниями почвы либо усадкой здания.
2. Кабель дополнительно защищается от грызунов на участках, скрытых от глаз.
3. Наконец, металлическая гильза сможет исключить распространение пламени на древесные элементы, если кабель перегреется или воспламенится. Словом, электропроводка в деревянном доме станет более безопасной.

Что же касается толщины стенок трубы, то к ней также выдвигаются определенные требования. Так, если провод имеет сечение менее 0,4 сантиметра, то толщина должна составлять 0,28 сантиметра, а если применяются изделия с большим сечением (в пределах 0,6-1 сантиметра), то 0,32 сантиметра. Так стенки трубы не прогорят, если внутри вдруг произойдет короткое замыкание.

Другой важный участок располагается между вводом и распределительным щитком. Данный участок характеризуется тем, что не защищается автоматикой от замыканий и перегрузок, а также располагается не на виду. Ниже приведены основные способы, как подобного рода проблему можно решить.

1. Можно спрятать весь участок в металлическую трубу, имеющую перечисленные выше параметры. Но это можно сделать, только если на участке нет большого числа поворотов, а сам он составляет 2,5-3 метра в длину. Если длина будет больше, то вы вряд ли протолкнете такой кабель в просвет трубы.
2. Перед входом в дом можно установить защитный автомат, заключенный в герметичный короб. Что характерно, порог срабатывания данного устройства должен быть на шаг выше, нежели основного. По нашему скромному мнению, это самый оптимальный вариант.



3. Наконец, можно вынести на наружную стену здания и приборы учета, и автомат (либо даже на столбы линий электропередач). Надежность в данном случае, безусловно, высокая, однако об удобства для владельцев говорить не приходится.

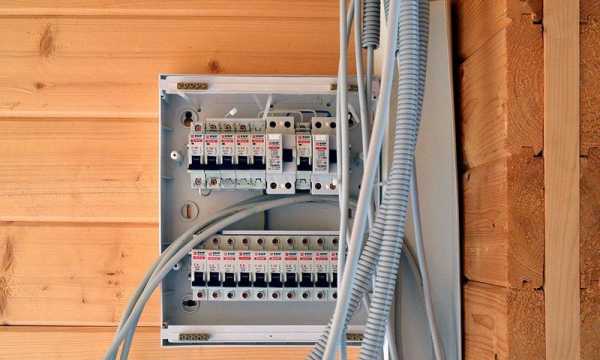

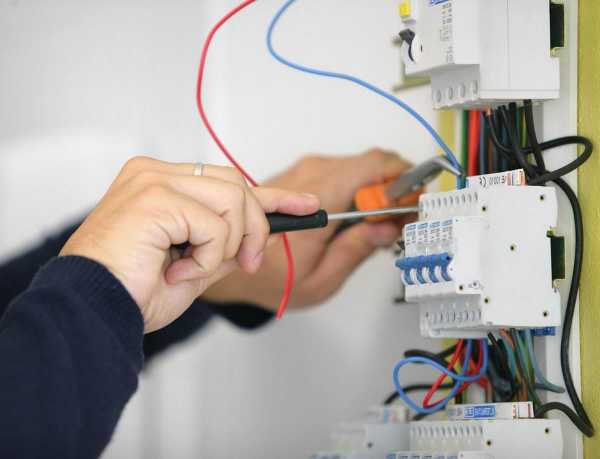

Особенности монтажа распределительного щитка

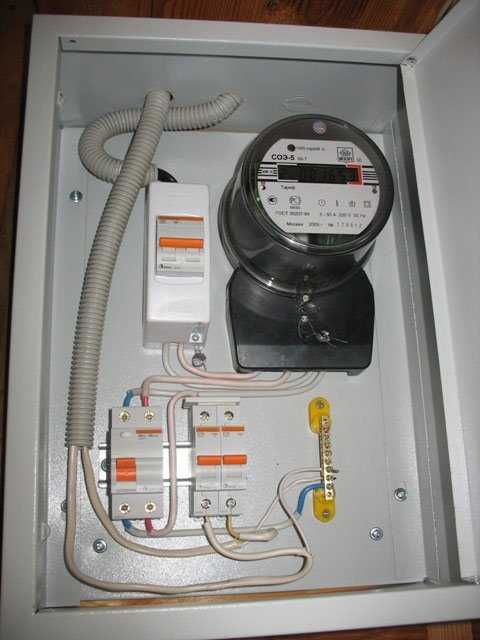

Такой щиток включает в себя следующие элементы.

1. Бокс из пластика либо металла. Его габариты ничем не регламентируются, а потому экономить не стоит – рассчитывайте на то, что в будущем он будет дооснащен (если будет расширяться электрооснащенность здания).
2. Электрический счетчик, в обязательном порядке опломбированный.
3. Главный защитный автомат (на два или три полюса), его также зачастую пломбируют.
4. Однополюсные А3 (их число бывает разным – по одному на каждую зону, на которые разделена электрическая сеть здания). Мощность автомата защиты для каждой конкретной зоны определяется в индивидуальном порядке. Чем меньшим будет номинал, тем безопаснее будет сама электропроводка в деревянном доме. К примеру, если у простой розетки допустимый максимум равен 16 А, то у автомата защиты он не должен быть выше.
5. УЗО. Стоит такое устройство дорого, а потому многие отказываются от его установки. Но все же УЗО рекомендуется включить в общую сеть, так как оно предотвратит аварийные ситуации и защитит пользователей от поражения током. Выбирать и устанавливать устройство должен только квалифицированный электрик с учетом ряда специфичных параметров.

УЗО можно поставить и на всю систему внутри здания, однако в таком случае будут регулярные ложные срабатывания, да и определить источник опасности будет труднее. Удобно (но при этом и недешево) устанавливать УЗО с зонированием наподобие автоматов защиты.

Видео – Как правильно устанавливать УЗО

Также важно, чтобы аппаратная часть щитка была только от проверенного производителя и имела все необходимые сертификаты. Ведь именно от этого во многом будет зависеть уровень безопасности деревянного здания.

Электрическая проводка – идем от щитка к точкам потребления

Здесь речь пойдет об еще одном важном участке электрической проводки. Прежде всего, мы расскажем о соединении кабелей. От скруток вообще нужно отказаться, даже если провода медные, достаточно толстые и одного сечения. Можно их спаивать, о потом закрывать места соединений пластмассовыми колпачками. Но лучше использовать клеммные соединения (они могут быть винтовыми и пружинными). Стоят они недорого, зато контакт будет надежным, а защита от коротких замыканий – высокой. Еще при необходимости подобные соединения можно будет с легкостью заменить.

Обратите внимание! В деревянном здании проводку лучше располагать на стенах. Прокладку можно сделать скрытной, но это обойдется недешево.

О способах открытой укладки электропроводки в деревянном доме

Достаточно долгое время внутренние кабели располагались на деревянных поверхностях с помощью специальных изолирующих роликов, который обеспечивали безопасный 1-сантиметровый зазор.

Даже сегодня подобные разводки изредка встречаются в зданиях старой постройки.

Данный метод, к слову, обретает все большую популярность и сейчас среди поклонников ретро-стиля. Они применяют для этого витые кабели, имеющие разные расцветки.

Видео – Электрическая проводка в стиле ретро

Тем не менее, в нынешних условиях подобная открытая разводка будет смотреться как минимум неуместно. Одиночные провода небольшого сечения можно размещать прямо на стенах, крепя их соответствующим электротехническими клипсами. Но изоляция кабелей в данном случае должна быть двойной, а еще лучше – тройной. Еще для прокладки можно использовать гофрированную полимерную трубку. В нее, к слову, можно помещать сразу несколько проводов, что является неоспоримым преимуществом, однако привлекательность при этом в любом случае будет «хромать». Зато электропроводка в деревянном доме будет дополнительно защищена от повреждений, да и зазор, необходимый в целях безопасности, будет обеспечиваться.

Для прокладки в подсобных помещения это оптимальный вариант. Минус же метода состоит в том, что если потребуется заменить один привод, то придется снимать гофру со всех кабелей сразу.

Немалой популярностью пользуются пластиковые кабель-каналы, которые закрываются декоративной крышкой. Их размеры могут быть разными, а потому с выбором подходящего варианта никаких трудностей возникать не должно. Для изготовления используется негорючий пластик, что существенно повышает уровень безопасности.

Цвет таких коробов тоже может быть разным. Еще одно преимущество подобного решения заключается в простоте установки и ремонтных работ – для этого необходимо будет просто снять съемную крышку.

В магазинах можно найти и многочисленные дополнительные аксессуары к таким кабель-каналам, а потому проблема декоративности довольно легко решается.

Видео – Применение кабель-каналов для открытой электропроводки

Своего рода разновидностью таких коробов являются электротехнические плинтусы. Они также комплектуются многочисленными дополнительным аксессуарами, благодаря чему сохраняется общий стиль оформления (пусть электропроводка и будет в данном случае являться открытой).

Обратите внимание! Кабель-каналы можно устанавливать лишь после первичной усадки здания и только тогда, когда дерево стен хорошо высушено. Иначе впоследствии коробы могут деформироваться или даже разрушиться.

Еще открытую проводку можно располагать в трубах (как пластиковых, так и металлических). Данный метод неудобен не только в установке, но и при ремонте, а потому оптимальным его не назовешь.

Что же касается выключателей и розеток, то они в данном случае должны иметь снизу несгорающую прокладку. Иногда это предусматривается и самой конструкцией, а иногда приходится вырезать куски соответствующих размеров из металла или же асбеста.

Рекомендуем заранее посчитать необходимое число розеток для каждой конкретной комнаты. Минимизируйте применение удлинителей и тройников (в идеале это следует вообще исключить).

А как насчет скрытой электропроводки в доме из дерева?

Если вы желаете все-таки скрыть проводку в своем жилище, то сразу готовьтесь к достаточно масштабным работам.

1. Для обеспечения пожарной безопасности все кабели должны быть заключены в несгораемую оболочку (это может быть труба из меди либо стали). Также важно, чтобы такая труба изнутри была либо оцинкованной, либо окрашенной, в противном случае могут развиться коррозийные процессы.



2. Для всех переходов и поворотов должны использоваться резьбовые элементы. Хотя, как вариант, это можно сделать и с помощью пайки (сварки).
3. При укладке горизонтальных участков труб необходимо в обязательном порядке соблюдать незначительный уклон – так конденсат, который образуется в полости, будет иметь выход наружу. Помимо того, позаботьтесь о специальных отверстиях там, где влага будет скапливаться с наибольшей вероятностью.



4. В отверстия, которые вы вырезаете для скрытой установки переключателей и розеток, устанавливайте только металлические подрозетники, причем они должны быть подключены к заземляющему контуру.

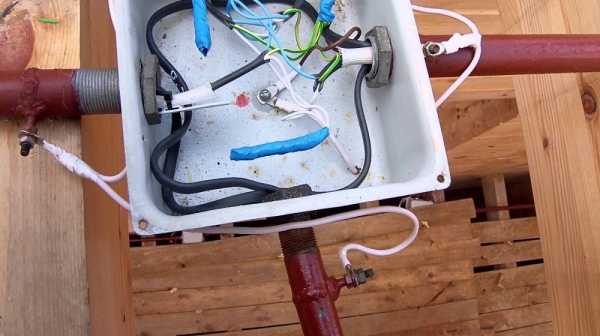

5. Для проведения разветвлений должны применяться лишь распределительные коробки, которые к тому же следует герметично соединять с трубками.
6. Еще важно заземлить и весь контур труб – это позволит снять статическое напряжение, а также защитить от удара током, если изоляция провода вдруг будет нарушена.



7. Наконец, на выходе каждой трубы необходимо обязательно устанавливать центрирующую пластиковую заглушку, которая защитит изоляцию кабелей от контакта с острыми кромками трубы.

Для более детального ознакомления с вопросом советуем посмотреть еще один тематический видеоролик.

Видео – Как размещать скрытую электропроводку в металлических трубах

Обратите внимание! Существует еще один способ монтажа скрытой электропроводки – по штукатурному слою, толщина которого составляет минимум 1 сантиметр. Но используют данный способ нечасто, преимущественно из-за того, что закрытие деревянной стены штукатуркой едва ли можно считать самым лучшим решением.

Если ознакомиться с тематическими фото- и видеоматериалами в Сети, то можно обнаружить множество примеров, когда электрические провода располагаются в гофре из пластика/металла либо же укладываются пучками в предварительно проделанные штробы. Но вне зависимости от того, что пишут об этом «авторитетные» специалисты (а они уверяют, что данный способ полностью безопасен), такая укладка является грубым нарушением всех действующих требований. А потому не стоит закладывать в собственном жилище подобную «мину», ведь риск очень высок!

В итоге заметим, что в разделах, представленных выше, неоднократно упоминался заземляющий контур. Но данный вопрос настолько специфичен и имеет такое большое значение, что ему следует посвятить отдельную детальную публикацию. И поверьте, такая обязательно появится на страницах нашего сайта. Удачи в работе!

Вам может понравиться

v-teplo.ru

Проводка в деревянном доме своими руками: советы по монтажу

Капитальный ремонт или строительство дачного или загородного дома, возведение служебных надворных построек обычно завершается подводом электроснабжения и внутренней отделкой. Электрическая проводка в деревянном доме своими руками требует особенного внимания, а также соблюдения ряда специальных инструкций, норм и требований. Это обусловлено, во-первых, правилами пожарной безопасности электрического монтажа в деревянных домах а, во-вторых, низкой теплопроводностью дерева и его гигроскопичностью.

Особенности электроснабжения деревянного дома

Монтаж электроприборов и электрических проводов в деревянном строении имеет ряд особенностей, которые необходимо учесть при строительстве или ремонте. Электрическая проводка в деревянном доме, правила установки и крепления электрических розеток, автоматов выключателей, счетчиков электрической энергии имеют ряд отличий по сравнению с электрохозяйством кирпичного дома.

Обеспечению безаварийной работы системы электроснабжения дома или дачи поможет правильно смонтированная электропроводка в деревянном доме своими руками.

Прочтите также нашу статью Проводка и вентиляция в гараже своими руками.

Пошаговая инструкция по выполнению работы включает ряд обязательных действий:

• определение типа подвода электропитания — воздушная линия или подземный кабель;
• изготовление схемы электроснабжения помещения с учетом мощности всех электроприборов-потребителей;
• плана размещения электрощита, автоматов выключателей, электросчетчика;
• разметки расположения осветительных устройств, стационарных электроприборов и электрических обогревателей;
• определение мест расположения и количества электрических розеток и выключателей. План разводки электрического кабеля к каждой точке подключения с указанием длины и требуемого сечения электропровода.

Составление схемы и плана электроснабжения

При составлении схемы электроснабжения, плана монтажа электрического кабеля необходимо учесть следующее:

1. Распределительный щиток с электросчетчиком и автоматами выключателями следует устанавливать вблизи входной двери на высоте порядка 1,5 м. Это обуславливается удобством доступа к щитку и условиями безопасности.
2. Перед электросчетчиком монтируется входной предохранительный автомат выключатель.
3. Для каждой группы потребителей устанавливается отдельный автомат-выключатель для защиты от перегрузок.

Оптимальная высота расположения выключателей освещения 1,5 м, располагать их необходимо в районе входной со стороны дверного замка или дверных ручек. Электрические розетки размещаются, как правило, на высоте 0,8 — 1 м над уровнем пола, их количество и место расположения определяется количеством используемых электроприборов. При составлении плана расположения розеток и выключателей следует учитывать также расстановку мебели так, чтобы предметы мебели не перекрывали доступа к ним.

Прочтите также нашу статью Электрические котлы для отопления частного дома.

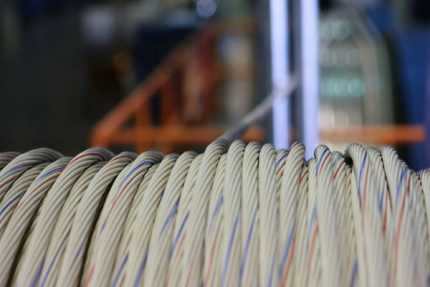

Проводка в деревянном доме своими руками налагает повышенные требования и к используемым в работе электрическим кабелям. Для деревянных строений необходимо использовать только кабель с медной жилой, двойной или тройной изоляцией, изготовленной из негорючего материала, а также соответствующего нагрузке сечения.

Оптимальное сечение жилы кабеля определяется по максимальной мощности нагрузки. Расчет отношения максимальной потребляемой мощности к напряжению питания позволяет получить значение тока в кабеле. Для исключения перегрева кабеля плотность тока в нем не должна превышать 2,5 А на 1 мм².

Расчет длины электрических проводов производится с использованием плана размещения щитка, стационарных электрических приборов, розеток и выключателей. Прокладку скрытого кабеля осуществляют в 20 см от поверхности пола или потолка строго по горизонтали. При приобретении кабеля следует учесть монтажный запас, составляющий порядка 5-10% от проектной длины.

Рекомендуем к прочтению  нашу статью Таблица теплопроводности строительных материалов.

Схема и план размещения электроприборов позволят рассчитать общее необходимое количество электрического кабеля и вспомогательных элементов. К ним относятся распределительные коробки, соединительные колодки, розетки и выключатели. После приобретения необходимых материалов электропроводка в деревянном доме может быть смонтирована достаточно просто и быстро.

Различные способы монтажа

Электрическая проводка в деревянном доме (см. фото) может быть смонтирована различными способами:

• внешняя проводка на скобах или фарфоровых изоляторах;
• скрытая проводка в кабельных каналах;
• укладка скрытого кабеля в шланге или трубе;
• проводка в кабельном плинтусе.

Внешняя или открытая проводка в деревянном доме электрического кабеля с использованием крепежных скоб или фарфоровых изоляторов является одним из наиболее простых и доступных способов монтажа. К недостаткам внешней проводки можно отнести:

• неэстетичный внешний вид;
• опасность повреждения открытого кабеля;
• возможность повреждения распределительных коробок.

Чаще всего внешний монтаж электропроводки на крепежных скобах используется для служебных и вспомогательных помещений, а также для монтажа электроснабжения надворных построек. Крепление проводов на фарфоровых изоляторах используется, как ретро проводка в деревянном доме при оформлении жилища «под старину».

Скрытая проводка в деревянном доме

Более трудоемкой, но наиболее эстетичной и надежной является скрытая проводка в деревянном доме. К такому виду монтажа следует отнести прокладку проводов в специальных кабельных каналах, закрепляемых на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести каналы, имеющие цвет и фактуру дерева. Такие изделия очень хорошо выглядят на стенах из бруса, бревен или досок.

К скрытой разводке кабеля относят и разводку в электротехническом плинтусе. Такой плинтус изготавливается из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для подводки кабеля от плинтуса к розетке или выключателю используют либо кабельные каналы, либо укладку между несущей стеной и декоративной отделочной панелью.

Укладка кабеля в металлическом шланге или пластиковой гофрированной защитной трубе используется для скрытой разводки электропитания. Она производится в пространстве между несущей деревянной стеной и декоративной облицовочной настенной панелью.

Порядок монтажа электропроводки

Монтаж электроснабжения дома начинают от генерального автомата и вводного щитка согласно заранее составленной схеме и плана размещения электроприборов-потребителей. Весь монтаж разделяется на отдельные секции, каждая из которых оснащается собственным маркированным автоматом выключателем. В отдельные монтажные секции можно выделить различные комнаты, надворные вспомогательные строения, уличное освещение, отдельные электроприборы большой мощности и пр.

Для удобства монтажа секции обозначаются и нумеруются на принципиальной схеме, а на каждый секционный кабель ввода электроэнергии вешается небольшая по размерам бирка с номером, соответствующим схеме. Это значительно упрощает процесс монтажа и исключает возможные ошибки подключения. Принципиальная схема разводки электрического кабеля может быть размещена на внутренней стенке или дверце вводного распределительного щитка.

Электропроводка в деревянном доме своими руками производится легко, если имеются в наличии следующие инструменты:

• омметр;
• вольтметр или тестер;
• кусачки, пассатижи или бокорезы с изолированными рукоятками;
• молоток;
• отвертки;
• рулетка;
• строительный уровень;
• монтажный нож для разделки провода;
• электрическая дрель;
• ножницы по металлу;
• пила ножовка.

Первым этапом монтажа электропроводки является установка генерального предохранительного автомата выключателя, электрического счетчика, распределительного щитка с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода к нему внешнего вводного кабеля.

Для распределительного щитка, электроприборов большой мощности и аппаратуры в металлических корпусах требуется провести также контур заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с подключением к ней приборов болтовым соединением при помощи проводников сечением 10-20 мм.

Следующим этапом является разводка и закрепление электрического кабеля, монтаж электрических розеток, выключателей, стационарных электроприборов и электрического освещения внутри помещения.

Следует учесть, что соединение или наращивание отдельных проводов в деревянном помещении необходимо осуществлять либо при помощи пайки, либо при помощи специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Монтаж электропроводки при помощи скрутки в деревянных строениях запрещается по правилам пожарной безопасности. Изолировать места соединений проводов можно при помощи специальных пластиковых негорючих колпачков. Также допускается использовать негорючую изоляционную ленту.

Электрические розетки и выключатели, устанавливаемые на несущую деревянную основу, должны быть закрытого типа с металлическим корпусом и контактом заземления. Тип используемых электрических выключателей и розеток должен соответствовать мощности электроприборов, подключаемых к ним. Допускается использовать выключатели и электрические розетки с 20-30% запасом по мощности.

Прочтите также нашу статью Розетка с таймером: описание и характеристики.

При проведении монтажа обязательно следует проверять правильность соединения жил кабеля при помощи омметра, также следует проверять сопротивление изоляции провода, особенно при укладке его в металлические трубы. Изоляцию соединений отдельных жил кабеля необходимо производить аккуратно с обязательным контролем сопротивления в точках соединений и отсутствия коротких замыканий.

Завершение электромонтажных работ

После окончания монтажа электрической проводки необходимо получить официально заверенный протокол правильности проведенного монтажа. Составляется такой протокол работниками специальной лаборатории приемки электромонтажных работ.

Для составления протокола работникам лаборатории необходимо предоставить схему электропитания и заземления помещений. После чего ими будут произведены замеры сопротивления заземления, изоляции питающих проводов, правильность подключения и работы защитных автоматов выключателей и УЗО. После оформления и подписания протокола работниками лаборатории производится опломбирование электрического счетчика и подключение вводного кабеля электропитания к распределительному щитку.

koffkindom.ru
